Применение заземления и зануление электроустановок: Особенности заземления и зануления | Полезные статьи

Особенности заземления и зануления электроустановок

Вопрос, заземление и зануление в чём разница, связан с появлением в промышленности и бытовых электросетях новых, более безопасных и эффективных методов предотвращения поражения током. Правила электробезопасности, подразумевающие применение одного из этих способов, обязательны к применению — это требование касается и сложных производственных линий, и отдельно стоящего оборудования, и приборов, используемых в быту. Заземление, зануление, молниезащита помогают исключить травмирование или смерть работников, искрение, возгорание, порчу дорогого электрооборудования, сырья, готового товара.

Опасность появляется, когда электроток, проходящий в нормальных условиях по изолированным диэлектрическими материалами проводникам (стальным, алюминиевым, медным жилам), из-за повреждения изоляции «вырывается» на поверхность. ГОСТ электробезопасность защитное заземление зануление предусматривает способы предотвращения прямой угрозы, связанной с накоплением потенциала: прикоснувшись к незащищённому участку цепи, человек пустит ток через своё тело, что может привести к остановке сердца, поражению нервной системы, реже — травмам внутренних органов. Компания «ЛАБСИЗ» выполнит обследование контура, выявит опасные места, учитывая общие требования к заземлению и занулению электроустановок, подберёт методики нейтрализации опасности. В нашем распоряжении — мобильная лаборатория: мы доберёмся до любого участка производства и проведём замеры даже в полевых условиях!

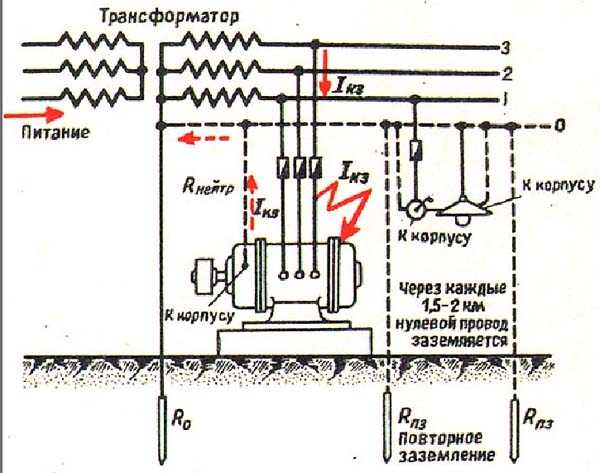

Определение зануления

Первый способ предотвращения опасности предполагает соединение «нулевой», то есть не находящейся под напряжением, фазы с частями оборудования или электроустановки, по которым в нормальных условиях не проходит ток. Вот чем отличается заземление от зануления:

1. При пробое на корпус прибора или установки короткое замыкание, опасное для работника, грозящее искрением или возгоранием, мгновенно преобразуется в замыкание между фазой и «нулём».
2. Образующийся прямой ток характеризуется значительно большей силой — и вызывает быстрое срабатывание системы защитного отключения.
3. Сразу после размыкания электроцепи оборудование оказывается обесточенным: защитное заземление зануление и защитное отключение применяются прежде всего для исключения поражения человека.

После срабатывания устройств автоматического отключения установку можно обезопасить, заменив проводку, выгоревшие элементы — и снова ввести в эксплуатацию. Зануление вместо заземления обычно применяется в промышленных электрических контурах: производственных линиях, отдельно стоящих установках, сложных узлах. Оно ориентировано не только на защиту работников, но и на сохранение дорогого оборудования: мгновенное отключение предотвращает полное выгорание, влекущее за собой необходимость капитального ремонта.

Определение заземления

Главное отличие заземления от зануления — соединение частой электрооборудования, по которым в нормальных условиях не проходит ток, с заземлителем: одним прибором или сложным контуром, уходящим в землю. Порядок нейтрализации опасности искрения, возгорания, поражения электротоком:

1. Потенциал в результате пробоя скапливается на корпусе оборудования.
2. За счёт более низкого сопротивления, характеризующего заземляющий контур, ток уходит в землю.

Данное определение защитным заземлением занулением показывает принципиальное отличие первого от второго. Для подключения заземлителя необходим выделенный контур (в частности, розетка с соответствующим контактом), подразумевающий модификацию электросети, в которой эта мера безопасности не предусмотрена. Занулить электроустановку можно с использованием обычной розетки, без вывода заземляющего контура из распределяющего щитка. Специалисты «ЛАБСИЗ» определят части электроустановок подлежащие заземлению или занулению — и обустроят защиту в полном соответствии с действующими предписаниями. После завершения работ мы составим технический отчёт, пригодный для представления в любые надзорные инстанции, не нуждающийся в дополнительном заверении.

Важно: комбинировать системы зануление заземление в одном контуре не допускается — для каждого отдельного участка цепи нужно выбрать свой способ обеспечения защиты от поражения электрическим током.

Особенности рассматриваемых методов

Плюсы применения заземляющего контура на производственных объектах и в бытовых электроцепях:

• Контур легко подключить, в том числе с минимальным преобразованием распределяющей проводки — например, модификацией TN-C в TN-C-S. Схема зануления и заземления должна быть продумана и согласована заранее — действовать наугад или пытаться «замаскировать» уже имеющиеся проблемы нельзя: это приведёт лишь к возрастанию опасности.
• Проводники, соединяющие электроустановку или прибор с заземляющим контуром, не отгорают даже при долгой эксплуатации.
• Заземлители, пришедшие в негодность, можно заменить без нарушения цельности сложного оборудования.

Все виды заземления зануления предполагают вмешательство в исходную проводку. Недостатками второго метода, предполагающего вывод пробоя на «нуль», можно назвать:

• Большую сложность реализации. Занулить контур, не подвергая риску работников и дорогое оборудование, может только профессиональный электрик. «ЛАБСИЗ» знает, как обеспечить электробезопасность объекта — нами будет соблюдено каждое требование к заземлению и занулению!
• Зануляющий проводник, то есть PEN, может отгореть. Это приведёт к исчезновению защиты, причём визуально изменения никак не будут заметны. В результате под угрозой оказываются как работники, так и занулённое оборудование — при пробое оно выгорит, поскольку не сработает защитное отключение.

При планировании электробезопасность необходимо учитывать принцип защитного заземления и защитного зануления, подбирать способы нейтрализации потенциала для каждой установки или линии в отдельности — только так можно обеспечить безопасность рабочих, оборудования и товара. Компания «ЛАБСИЗ» выполнит проектирование и установку систем защиты с соблюдением предписаний ГОСТов, ПТЭЭП, ПУЭ, прочих регламентирующих документов — заземление зануление и нулевые провода будут смонтированы так, чтобы полностью исключить риски.

Разновидности заземлителей и занулителей

Заземляющие контуры, используемые для отведения электрического тока, бывают двух типов:

• Естественные. Это конструкции из металла (обычно сталей разных марок), являющиеся конструктивными частями зданий и по умолчанию расположенные в земле. Принцип действия защитного заземления и зануления позволяет подвести к ним электроток без вреда для основной выполняемой функции, не изменяя показатели механической и усталостной прочности.
• Искусственные. Представляют собой стальные элементы («лопатки», трубы, уголки), закопанные в землю и подсоединённые к заземляемому контуру. В качестве соединяющих проводников используют шины из меди или стали. Электробезопасность заземление зануление подразумевает регулярную проверку состояния металлических конструкций, помещённых в землю.

Сопротивление заземляющего контура должно быть по умолчанию меньше основного — иначе ток по нему не потечёт. Как правило, этот показатель не превышает 100 Ом.

В качестве зануляющего проводника, соединяемого с корпусом электроустановки, может быть использован:

• Рабочий провод. Рабочее заземление и зануление (в рассматриваемом случае — последнее) предполагает использование проводника с такой же, как у прочих фаз, изоляцией; поперечное сечение его должно быть достаточным, чтобы полностью принять на себя силу тока пробоя.
• Защитный провод. Не входит в исходную комплектацию, служит лишь для быстрого замыкания с целью создания тока, достаточного для срабатывания устройств автоматического отключения. Такое заземление и зануление электроустановок (в нашем случае — второе) может быть смонтировано из достаточно толстого стального провода и даже из стальной трубы.

Защитное заземление и зануление могут быть реализованы в виде схем:

• TN-C. Встречается в старых одно- и трёхфазных проводках. Схема быстро монтируется, но не обеспечивает достаточного уровня электробезопасности.

• TN-C-S. Такое заземление и зануление электрооборудования легко получается из предыдущей цепи. Схема характерна для модифицированных контуров, позволяет добиться приемлемого уровня безопасности.

• TN-S. Предполагает использование вводимого пятижильного кабеля. Характерна для стран Европы, при наличии электроподстанции не требует обустройства дополнительного защитного контура.

Существуют и другие методы защитного зануления и заземления. Компания «ЛАБСИЗ» подберёт способы обеспечения электробезопасности конкретно для вашего объекта — и смонтирует все необходимые схемы. Обращайтесь — пусть электричество станет по-настоящему безопасно!

Что такое защитное заземление и зануление?

Информация о материале

Просмотров: 41193

Охрана труда при эксплуатации электрических и теплоиспользующих установок, электрических и тепловых сетей

Для обеспечения защиты людей при прикосновении к металлическим нетоковедущим частям, которые могут по каким-либо причинам оказаться под напряжением, наряду с другими средствами применяются защитное заземление и зануление.

Согласно ГОСТ 12.1.009-76 «Система стандартов безопасности труда. Электробезопасность. Термины и определения» защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Назначение защитного заземления – устранение опасности поражения людей электрическим током при появлении напряжения на конструктивных частях электрооборудования, т. е. при замыкании на корпус.

Защитному заземлению подлежат металлические нетоковедущие части электрооборудования, которые из-за неисправности изоляции могут оказаться под напряжением и к которым возможно прикосновение людей и животных.

Принцип действия защитного заземления – снижение напряжения между корпусом, оказавшимся под напряжением, и землей до безопасного значения.

Следует отметить, что в техническом кодексе установившейся практики «Электроустановки на напряжение до 750 кВ. Линии электропередачи воздушные и токопроводы, устройства распределительные и трансформаторные подстанции, установки электросиловые и аккумуляторные, электроустановки жилых и общественных зданий. Правила устройства и защитные меры электробезопасности. Учет электроэнергии. Нормы приемо-сдаточных испытаний», утвержденном постановлением Министерства энергетики Республики Беларусь от 23 августа 2011 г.

№ 44, дается определение не только термину «заземление», но и производным от него терминам:

заземление – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством;

заземление защитное – заземление, выполненное в целях электробезопасности;

заземление функциональное (рабочее, технологическое) – заземление точки или точек системы, или установки, или электрооборудования в целях, отличных от целей электробезопасности.

Согласно ГОСТ 12.1.009-76 «Система стандартов безопасности труда. Электробезопасность. Термины и определения» зануление – преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

Назначение зануления – устранение опасности поражения людей током при пробое на корпус.

Принцип действия зануления – превращение замыкания на корпус в однофазное короткое замыкание (т. е. замыкание между фазным и нулевым проводами) с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым автоматически отключить поврежденную установку от питающей сети. Такой защитой могут быть плавкие предохранители, магнитные пускатели со встроенной тепловой защитой, контакторы в сочетании с тепловыми реле, автоматы, осуществляющие защиту одновременно от токов короткого замыкания и от перегрузки.

Занулению подлежат металлические конструктивные нетоковедущие части электрооборудования, которые должны быть заземлены: корпуса машин, аппаратов и др. В сети с занулением корпус приемника нельзя заземлять, не присоединив его к нулевому защитному проводу.

Что такое электрическое заземление? – Объяснение основных понятий

Что такое электрическое заземление? В этой статье мы собираемся обсудить часто используемый, но часто неправильно понимаемый термин «Земля». Надлежащее электрическое заземление является важной мерой безопасности во всех электрических системах и установках.

Различные названия для заземления

Существует множество различных названий для заземления… немного. А еще есть такие термины, как Ground Loops…

Что такое заземление?

Итак… что такое Земля?
Это главный вопрос, на который мы ответим в ходе нашего обсуждения.

Довольно часто Земля означает разные вещи для разных людей. Например, заземление для электрика может означать нечто иное, чем заземление для инженеров-электронщиков.

Почему мы заземляемся?

Существует множество причин для заземления.

Надлежащее заземление является важной мерой безопасности во всех электрических системах и установках.

Мы заземляем открытые части электрооборудования, чтобы сбои внутренней проводки не повышали потенциал этих открытых частей до опасного уровня.

Каждая электрическая цепь должна быть завершена для прохождения тока. Во многих приложениях заземление обеспечивает цепь обратного пути . Например, шасси вашего автомобиля является точкой соприкосновения для всего обратного тока на аккумулятор.

Итак… давайте посмотрим на некоторые из различных восприятий земли.

Земля Земля

Вероятно, можно с уверенностью сказать, что Земля и Земля Земля — это одно и то же.
Заземление — это точка отсчета в электрической цепи, которая представляет собой прямое и физическое соединение с… ну… землей. Земля Земля — это земля, по которой вы ходите.

Земля Заземление действительно равно нулю. Это истинная нулевая точка отсчета для любых дискуссий об электричестве.

Вам не нужно далеко ходить, чтобы увидеть признаки заземления.
Возможно, вы сможете обнаружить медный стержень в земле с прикрепленным к нему толстым проводом.

Этот провод заземления идет к вашей панели питания и, в конечном счете, соединяется со всеми клеммами заземления каждой розетки в вашем доме.

Что интересно, так это то, что нейтральная клемма имеет провод, который в конечном итоге также соединяется с заземлением.

Графический символ

Обратите внимание, что мы использовали электрический символ для заземления.
Этот символ, вероятно, чаще всего неправильно используется в электрических схемах.

Символы, используемые для обозначения клемм заземления, приведены в документе 9 Международной электротехнической комиссии.0008 IEC 60417 Графические символы для использования на оборудовании .

Символ 5017 является символом Земля Земля .

Общее заземление

Как мы уже говорили ранее, каждая электрическая цепь должна быть замкнутой, чтобы ток протекал. Во многих приложениях точка соприкосновения становится обратным путем. Например, шасси вашего автомобиля является общей землей для обратного тока на отрицательную клемму аккумулятора.

Иногда на электронных схемах неправильно используется символ заземления. Намерение состоит в том, чтобы символизировать Общую Основу, и она не может быть связана с Земной Землей.

Типичные примеры электрического заземления

Электронная схема

Вот типичный пример небольшой части большой электронной схемы, размещенной в металлическом корпусе. Есть четыре символа Земли, которые могут быть связаны или не связаны с Землей Земли. Но они предназначены для обозначения точки соприкосновения.

Мы знаем, что если мы измерим напряжение от точки А до любой из этих общих точек заземления, мы получим +15 вольт.

В идеале цепь должна быть подключена, как показано на рисунке ниже, со всеми обратными путями к источнику питания, подключенными к одной точке. К сожалению, обычно это непрактично.

Если точки с 1 по 4 не подключены к заземлению, а подключены к общему заземлению, более целесообразно использовать символ IEC 60417 5020 . Этот символ указывает на то, что точки подключены к терминалу рамы или шасси .

Возникает интересный вопрос…

Все ли компоненты с общим потенциалом земли подключены к одной точке рамы или шасси или они подключены к шасси в нескольких местах?

К сожалению, на схеме нет такого ответа. Схема не дает никакого представления о физических соединениях. Промышленные схематические чертежи указывают точки заземления и часто предоставляют более подробную информацию, но физические точки соединения до сих пор остаются загадкой.

Промышленные схематические чертежи

В этом примере распределения питания в шкафу управления имеется несколько символов заземления. Электрически это означает, что все эти точки предположительно находятся под одним и тем же потенциалом напряжения 0 В. По этим чертежам мы не можем определить, где физически подключаются эти заземления в шкафу управления.

Это подводит нас к термину «контур заземления».

Контуры заземления

Контур заземления — это путь прохождения нежелательного электрического тока, который может привести к поломке оборудования или систем управления технологическим процессом, создавая нежелательные электрические помехи.

Эти нежелательные контуры заземления создаются, когда две предположительно соединенные точки имеют разные электрические потенциалы. Именно тогда закон Ома вступает во владение и создает электрический ток между этими двумя точками.

В нашем примере контуров заземления можно избежать, если все три устройства заземлить вместе в одной точке. Этот тип заземления называется заземлением Star Point .

К сожалению, на крупных промышленных предприятиях многоточечное заземление — это реальность, и вероятность контуров заземления высока.

При таком большом количестве соединений, привязанных к земле на объекте, велика вероятность того, что потребуется более одной точки заземления.

Резюме

Хорошо… давайте повторим…

– Довольно часто Земля означает разные вещи для разных людей.
Надлежащее заземление является важной мерой безопасности во всех электрических системах и установках.

– Во многих приложениях заземление обеспечивает обратный путь цепи.
Земля Земля соответствует нулю. Это истинная нулевая точка отсчета для любых дискуссий об электричестве.

– Заземление – это контрольная точка в электрической цепи, которая представляет собой прямое и физическое соединение с землей.

– Контур заземления представляет собой путь прохождения нежелательного электрического тока, который может вызвать неполадки в оборудовании или системах управления технологическим процессом, создавая нежелательные электрические помехи.

– Петли заземления создаются, когда две предположительно соединенные точки имеют разный электрический потенциал.

Не стесняйтесь, дайте нам знать в комментариях, если у вас есть какие-либо вопросы об электрическом заземлении и концепциях заземления. Мы читаем каждый комментарий и отвечаем на него менее чем за 24 часа.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Поиск:

Инженер по автоматизации

Опубликовано 3 мая 2021 г.

Автор Тед Мортенсон

Инженер по автоматизации

Опубликовано 3 мая 2021 г.

Купить сейчас

Модульная клеммная колодка заземления

В этом сообщении блога вы узнаете об образе мышления, который помог мне получить работу по программированию ПЛК без опыта. Это мой личный опыт как человека, который искал работу в этой сфере, и как работодателя, который просматривает резюме и проводит собеседования с кандидатами для различных проектов. Итак, приступим!

В этой статье мы поговорим о том, почему программируемый логический контроллер (ПЛК) предпочтительнее персонального компьютера (ПК) в системах автоматизации и промышленного управления. Вплоть до последних нескольких лет ПЛК был бесспорным фаворитом, но ПК начинает…

Измерение температуры в машинах и других промышленных процессах является одним из ключевых параметров управления, используемых для обеспечения качества продукции, производимой в различных сегментах промышленности. В настоящее время два наиболее часто используемых метода для электронной температуры…

Что вам нужно знать – Заземляющий проводник оборудования

Заземляющий проводник оборудования для обеспечения безопасности

Где бы мы были без электричества? С того момента, как мы встаем утром, и до того момента, когда мы ложимся спать, мы щелкаем выключателями, не задумываясь об этом. Но электричество является одним из самых опасных элементов, которые мы используем в нашей повседневной жизни. Чтобы использовать его безопасно, мы должны принять меры предосторожности.

Система заземления для создания безопасного пути

В целях безопасности персонала и оборудования все электрические системы должны быть заземлены. Мы заземляем электрические системы, чтобы ограничить дополнительное напряжение, создаваемое молнией, скачками напряжения в сети, контактом с высоковольтными линиями или замыканием на землю. Система заземления помогает эффективно направлять электрические токи через электрические системы и стабилизировать уровни напряжения, чтобы цепи не перегружались и не взрывались. Используя низковольтную проводку и системы заземления, мы можем предотвратить возникновение дальнейших проблем в будущем.

Избыточное или рассеянное электричество всегда идет по пути наименьшего сопротивления, и земля является идеальным проводником или получателем этого электричества. В соответствии с Национальным электротехническим кодексом «земля» определяется как токопроводящее соединение, преднамеренное или случайное, между электрической цепью или оборудованием и землей или каким-либо проводящим телом, которое служит вместо земли. Оборудование, которое «заземлено», подключается к земле или к какому-либо проводящему телу, которое служит вместо земли».

Раздел 150-51 NEC гласит, что эффективный путь электрического заземления должен выполнять четыре задачи. Он должен быть постоянным и непрерывным, иметь возможность безопасно проводить любые вероятные токи короткого замыкания, иметь достаточно низкий импеданс и иметь дополнительный заземляющий проводник электрического оборудования, выполняющий ту же функцию, что и земля. Проводники заземления оборудования, проводники заземляющих электродов и заземляющие проводники являются проводящими объектами, которые расширяют заземляющее соединение.

Заземляющий провод оборудования выполняет три очень важные функции, когда речь идет о системе электробезопасности. Он создает путь для прохождения электричества, связывает оборудование вместе и контролирует аномальные электрические события. Электрический заземляющий проводник представляет собой металлическую проволоку, металлический стержень или аналогичный элемент, который служит проводником, соединяющим оборудование с землей через заземляющий электрод. Чтобы заземлить оборудование, соедините металлические части каждой детали, которые не проводят ток, вместе, а затем подключите их к заземляющему проводнику системы, проводнику заземляющего электрода или к обоим. Провод под напряжением, по которому в нормальных условиях проходит ток, обычно подключается к земле, поэтому электричество рассеивается в землю, эффективно заземляя оборудование.

Соединение для нулевого электрического потенциала

Помимо заземления, заземляющие проводники оборудования также соединяют оборудование. Склеивание относится к акту соединения двух проводящих частей, таких как две части электронного оборудования. Связывание очень важно в системах передачи данных, телекоммуникаций или управления технологическими процессами. Шкафы для оборудования, кожухи и конструкционная сталь должны быть склеены. В противном случае разница в напряжении между ними может нарушить качество потока данных, что может привести к полной остановке сети.

Соединение осуществляется путем соединения всех металлических частей, которые не должны проводить ток (при нормальных условиях эксплуатации), в двух элементах, которые должны быть соединены. Этот процесс выравнивает их электрический потенциал, поэтому они работают при одном и том же опорном электрическом напряжении. При соединении между ними не будет протекать ток, поэтому не может возникнуть разряд. Уменьшение протекания тока между двумя частями оборудования с разным потенциалом защищает как оборудование, так и людей.

Однако одна вещь, которую процесс соединения не делает, — это защита любого элемента от накопления электрической энергии. Этот тип защиты исходит из процесса заземления. Но если один из элементов был заземлен и имеет нулевой электрический потенциал, элемент, к которому он подключен, также будет заземлен.

Соединение электрооборудования также помогает обеспечить безопасность и защиту сотрудников, которые могут работать с оборудованием или находиться рядом с ним. Например, если два предмета оборудования соединены, и сотрудник прикоснется к корпусам оборудования обоих предметов одновременно, работник не получит удара током. Если два элемента не связаны, работник может стать на путь выравнивания электричества и получить неприятный шок.

Еще одна причина, по которой соединение так важно, заключается в том, что оно помогает создать низкоимпедансный путь обратно к источнику. Когда электричество находится на пути с низким сопротивлением, ток может течь свободно. Такой большой ток может привести к срабатыванию автоматического выключателя и устранению неисправности.

Лучшим способом соединения оборудования является прокладка заземляющего проводника по тому же маршруту, что и силовой и нулевой проводники, от источника к машине.

Контроль аномальных событий

Основной целью заземления электрических систем является обеспечение защиты от электрических неисправностей. Электрическая неисправность — это несовершенство электрической системы, которое отклоняет или прерывает нормальный поток электрического тока от его предполагаемого пути. Если его не остановить, это может привести к повреждению электрооборудования.

Различные типы электрических неисправностей, например замыкание на землю, могут привести к повреждению. Девяносто пять процентов неисправностей являются замыканиями на землю. Замыкание на землю происходит, когда блуждающие электрические токи обходят проводку цепи и текут прямо на землю. Замыкания на землю часто вызываются ухудшением механической изоляции, которое может произойти во влажной, мокрой и пыльной среде. Неравномерное или дуговое замыкание на землю может привести к повышению напряжения в электрической системе, ухудшению изоляции и возникновению напряжения, в шесть раз превышающего номинальное напряжение системы. Эффективная система заземления оборудования гарантирует, что все части останутся в рабочем состоянии в случае замыкания на землю.

Соблюдение терминологии

Часто возникает путаница вокруг «нейтральных» проводов или проводников, «заземленных» проводов или проводников и «заземляющих» проводов или проводников. Заземленные провода или проводники на самом деле то же самое, что и нейтральные провода или проводники. Заземляющие провода очень разные, но термины «заземляющий провод» и «заземляющий провод» часто используются как синонимы.

Заземляющий провод легко отличить от нейтрального по цвету. Национальный электротехнический кодекс (NFPA 70 NEC) требует, чтобы заземляющий провод был оголенным. Если это изолированный провод, он должен быть зеленым или зеленым с желтой полосой изоляции. Нейтральные провода белые или серые. Стандартные цвета помогают упростить монтаж проводки и повысить безопасность.

Нейтральный (заземленный) провод или проводник выполняет две важные функции. Он служит опорной точкой нулевого напряжения в электрической цепи и обеспечивает обратный путь для тока, подаваемого через проводник под напряжением.

Как и нейтральный провод или проводник, заземляющий провод или проводник также работает при нулевом напряжении. Однако его основная функция заключается в обеспечении заземления всего оборудования. Нейтральный проводник несет все возвраты тока, но при нормальных условиях заземляющий проводник не несет электрического тока. Однако, когда возникает неисправность линии (условия короткого замыкания или другие потенциально опасные ситуации), заземляющий провод или проводник служит альтернативным путем для безопасного возврата тока короткого замыкания к источнику.

Что произойдет, если не использовать заземляющий провод? КЗ не отключается и оборудование может оказаться под напряжением, если к нему прикоснется проводник под напряжением. Это означает, что любой, кто прикоснется к находящемуся под напряжением оборудованию, получит удар током.
