Автоматический выключатель (его еще иногда называют “автомат защиты”) предназначен для отключения, оборудованной им, электрической цепи при коротком замыкании или превышении тока более определенной величины.

Работа автоматического выключателя может быть основана на тепловом или электромагнитном принципах. Стоит отметить, что большинство современных выключателей одновременно используют оба эти принципа. Как это работает поясняет рисунок 1.

Ток, протекающий между точками подключения автомата (А-В), проходит через катушку электромагнита L и биметаллическую пластину 2.

При превышении предельно допустимого значения тока происходит нагрев биметаллической пластины (тепловой принцип), она деформируется, приводя в действие расцепитель S – устройство, размыкающее электрическую цепь.

Однако, здесь имеет место достаточно высокая инерционность, определяющая большое время срабатывания теплового расцепителя.

Электромагнитный расцепитель срабатывает при значительном превышении тока через катушку L, что вызывает перемещение сердечника 1, который также воздействует на контакт S, вызывая срабатывание выключателя, причем происходит это очень быстро.

Таким образом, комбинация перечисленных принципов работы автоматического выключателя позволяет отслеживать достаточно длительные, но не мгновенные превышения тока (тепловой) и резкое значительное возрастание тока, например, при коротком замыкании (электромагнитный).

Перед тем как выбрать автоматический выключатель стоит ознакомиться с его основными техническими характеристиками. Предлагаю сделать это на конкретном примере (рисунок 2).

Если посмотреть на выключатель, то на его корпусе можно увидеть ряд маркировок.

1. Торговая марка (производитель), ниже каталожный или серийный номер. Производитель нам может быть интересен с точки зрения репутации, соответственно качества.
   Серийный номер указывает на ряд таких технических характеристик выключателя как количество рабочих циклов, класс защиты, устойчивость к вибрационным нагрузкам и пр. , то есть достаточно специфическая справочная информация. Однако, он характеризует еще отключающую способность выключателя, которую по-хорошему учесть следует.



2. Находящийся вверху буквенно цифровой индекс определяет номинальный ток (In) – здесь 10 Ампер и тип (класс), определяющий ток мгновенного расцепления (выключения) (Ic):
   • B (Ic=свыше 3*In до 5*In) – применяется при достаточно длинных силовых линиях, собственное сопротивление которых может существенно ограничить ток короткого замыкания,
   • C (Ic=свыше 5*In до 10*In) – наиболее распространенный тип, подходит для бытовых линий с низкой индуктивной нагрузкой,
   • D (Ic=свыше 10*In до 20*In) – рекомендован для защиты цепей питания мощных электродвигателей, других устройств, имеющих большие значения пусковых токов (индуктивная нагрузка).

   Под ним указаны пределы рабочих напряжений, их тип – переменное (~) или постоянное (-).


3. Это схема выключателя, она похожа на ту, что я приводил выше. На ней видно, что данный выключатель имеет электромагнитный (а) и тепловой (в) автоматические расцепители.

Таким образом, выбор автоматического выключателя следует производить с учетом токовой нагрузки, которая определяется мощностью потребителей электроэнергии (про это можно посмотреть здесь) и описанных выше условий его эксплуатации.

© 2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Автоматический выключатель: устройство, принцип действия

Несмотря на многообразие типов автоматических выключателей (автоматов), многие работают по схожим принципам и построены на базе стандартного набора функциональных элементов. В связи с широким применением автоматов модульного типа (особенно, в бытовых и низковольтных электросетях), изучать работу автоматического выключателя резонно на их примере. В качестве подопытного образца будет выступать недорогого однополюсный автомат марки ДЭК типа ВА-101-1 C3.



Автомат модульного типа внешне представляет собой стандартизированный по габаритам аппарат в пластмассовом корпусе, имеющий две или более входных клемм (в зависимости от количества полюсов) для подключения питания с одной стороны (обычно, сверху) и подсоединения нагрузки с другой (снизу). На передней панели автомата находится рычаг управления, с помощью которого осуществляется включение и отключение автомата (нагрузки) вручную. По бокам корпуса имеются технологические отверстия для установки дополнительных устройств, например, контактов состояния автомата, независимого расцепителя и некоторых других. Сверху автомат имеет отверстия для доступа к регулировочному винту теплового расцепителя и выхода продуктов горения дугового разряда. Монтаж (крепление) модульного автомата в электрошкафу осуществляется на так называемую DIN-рейку – металлический или пластмассовый профиль определенной формы.

Крепление автомата на DIN-Рейку и снятие в неё.



Окна для подсоединений дополнительных устройств к автомату.



Автомат ДЭК. Вид сверху.
1 – отверстие выхода продуктов горения дуги; 2 – отверстие с регулировочным винтом теплового расцепителя.



В электрическую цепь автомат подключается последовательно – в разрыв цепи питания нагрузки (потребителей). Принцип действия автоматического выключателя состоит в контроле силы электрического тока через автомат и, в случае необходимости, разрыве цепи (отключении нагрузки) с той или иной скоростью (задержкой), начиная с момента превышения тока и в зависимости от «серьезности» (кратности) этого превышения.

Схема подключения однополюсного автомата в цепь питания лампы накаливания.



Корпус модульного автомата, в большинстве случаев, неразборный. Для его вскрытия, с целью изучения, потребуется удалить (высверлить и извлечь) все заклепки и разделить корпус на две части. Элементы корпуса выполнены из пластмассы, не поддерживающей горение, с достаточной (расчетной) электроизоляционной способностью. С внутренней стороны полукорпусов имеются пазы и направляющие для установки функциональных элементов автомата.

Процесс вскрытия автомата.

Автоматический выключатель ДЭК внутри.

Автомат полностью разобран.

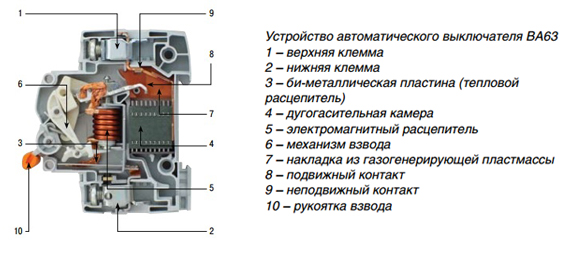

Устройство автоматического выключателя с подписями его функциональных элементов.

Механизм взвода и расцепления – механическая система из пружин и рычажков, выполняющая две основные функции: удержание контактов в сомкнутом состоянии при штатном режиме работы, и, при возникновении аварийной ситуации, по командам расцепителей или оператора (ручное отключение) быстро отвести подвижный контакт от неподвижного.

Автомат включен, механизм взведен.



Электромагнитный расцепитель представляет собой электромагнит с подвижным сердечником (якорем), который работает как толкатель.

Когда ток через обмотку достигает определенного значения, якорь надавливает на рычажок спускового механизма, что приводит к его срабатыванию и отключению нагрузки. Число витков катушки и сечение обмоточной проволоки электромагнита рассчитано так, чтобы срабатывать только при относительно больших превышениях номинального тока автомата (например, при коротком замыкании), а так же чтобы выдерживать такие превышения неоднократно.

Нижняя клемма, катушка электромагнитного расцепителя и биметаллическая пластина соединены сваркой.

Якорь электромагнитного расцепителя в собранном (слева) и разобранном (справа) виде.



При движении якоря вниз в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).

При движении якоря вниз, он увлекает за собой подвижный контакт, чем помогает механизму расцепления развести контакты.



Тепловой расцепитель – биметаллическая пластина, изгибающаяся в определенную сторону при нагреве в результате прохождения тока через специальный проводник повышенного сопротивления, намотанный поверх неё (биметаллическая пластина косвенного нагрева). При определенном угле изгиба пластины, её кончик надавливает на рычажок спискового механизма – автомат отключается. В отличие от электромагнитного расцепителя, тепловой расцепитель более медлителен и не способен срабатывать за доли секунды, однако, он более точен и поддается тонкой настройке.

При изгибании кончика биметаллической пластины в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).



Дугогасительная камера, имеющаяся в устройстве автоматического выключателя, обеспечивает быстрое гашение дугового разряда, который может образовываться при размыкании контактов. Она представляет собой набор металлических пластин, находящихся на небольшом расстоянии друг от друга. Попадая на пластины, дуга разделяется, завлекается внутрь дугогасительной камеры и тухнет. Продукты горения дуги и избыточное давление сбрасываются наружу через специальный канал в корпусе автомата.



Автоматический выключатель устроен и работает по принципу постоянного слежения за силой электрического тока, использует сразу два детектора-расцепителя: электромагнитный и тепловой. Первый обладает высокой скоростью реакции, которая необходима для защиты от быстрорастущих сверхтоков, вторая – точностью и определенной задержкой в срабатывании, что позволяет исключить ложные отключения нагрузки при кратковременном и небольшом превышении силы тока.
