Схема реле и предохранителей Лада Приора » Лада.Онлайн

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт “10” колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7. 5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт “20”. Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт “53а”. Переключатель очистителей и омывателей, контакт “53ah”. Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт “25”.
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт “21”. Контроллер электропакета, контакт “9” колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт “11” и “14”.
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт “12” колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт “18”
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт “1” Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11” Контроллер системы автоматического управления климатической установкой, контакт “1” Датчик системы автоматической очистки стекол(датчик дождя), контакт “1”
F21	7. 5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт “30” Колодка диагностики, контакт “16” Часы Контроллер системы автоматического управления климатической установкой, контакт “14”
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт “20”
F24-F30		Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма “2” колодки Х1 Контроллер электропакета, клемма “3” колодки Х1 Модуль двери водителя, контакт “6” Плафон освещения порога левой передней двери
F32		Резерв

Схема реле и предохранителей Лада (ВАЗ) Приора: расположение, где находится

Схема предохранителей Лада Приора позволяет определить местонахождение тех или иных предохранителей и реле в разных комплектациях автомобилей. Эти элементы предназначены для защиты цепей электрооборудования и находятся в специальных блоках, которых в случае с Приорой — 3. При появления неисправности стоит проверить не перегорел ли предохранитель, а знание схемы поможет проверить помимо самого элемента и ту цепь, для защиты которой он предусмотрен.

Блок предохранителей и реле: расшифровка

Приора оснащена тремя монтажными блоками, в двух из которых находятся как предохранители, так и реле. Первый из них расположился у левой ноги водителя, у приборной панели. Чтобы его раскрыть, надо перевернуть на 90 градусов три фиксатора.

Под капотом находится еще один блок. Его место – у расширительного бачка. Как и в случае со следующим, для снятия крышки нужна крестообразная отвертка. Последний дополнительный блок занимает место у центрального тоннеля со стороны переднего пассажира.
Предохранители обозначаются буквами F, а реле – К.

Схема расположения предохранителей Лада Приора

ВАЗ 2170 в кузове седан, ставший флагманом семейства Приора, вышел с конвейеров в 2007 году. Вместо мотора на 6 клапанов впервые был установлен восьмиклапанный. В 2008 свет увидел его представитель в кузове хэтчбека, а уже через год, в 2009 – универсал. В 2010 г начался выпуск Приоры Купе, а в 2011 — переход от поколения 1 к поколению 2. Одним из главных последствий обновления стала установка на машину двигателя ВАЗ-21127 с 16 кл, появившегося под капотом в 2014. 2012 год стал важнейшим в истории семейства – модель заняла первую строчку среди наиболее продаваемых в России.


Схема расположения предохранителей и реле в Priora не очень зависит от поколения, но на нее оказывает влияние комплектация транспортного средства. Если в стандартной и “Норме” она одна, то в люксовой, как и “Норме” с кондиционером – другая. Связано это с наличием кондиционера.

№ предохранителя	Сила тока (ампер)	Защита электроцепи
F1	25	Электровентилятор радиатора системы охлаждения двигателя
F2	25	Обогрев заднего стекла
F3	10	Дальний правый свет
F4	10	Дальний левый свет
F5	10	Звуковой сигнал
F6	7. 5	Ближние левые фонари
F7	7.5	Ближний правый свет
F8	10	Сигнал
F9	25	Отопление
F10	7.5	Комбинация приборов, освещение салона, стоп-сигнал
F11	20	Стеклоочиститель и обогрев задних стекол
F12	10	Вывод 15 приборов
F13	15	Прикуриватель
F14	5	Габаритное освещение слева
F15	5	Габаритное освещение справа
F16	10	Вывод 15 АБС
F17	10	Левый противотуманный свет
F18	10	Правый противотуманный свет
F19	15	Обогрев кресел
F20	5	Блок управления иммобилизатором
F21	7.5	Задний противотуманный свет
F22-F30	—	Резерв
F31	30	Блок управления электропакетом (блок комфорта)
F32	—	Резерв

Перечень реле выглядит так:

Реле	«Норма»	«Норма» с кондиционером	«Люкс»
К1	Включение электровентилятора радиатора для охлаждения мотора	Резерв	Включение ближнего света и габаритных огней
К2	Обогрев заднего стекла
К3	Стартер
К4	Зажигание
К5	Резерв
К6	Омыватель и очиститель переднего стекла
К7	Дальний свет
К8	Звуковой сигнал
К9	Сигнал тревоги
К10	Резерв	Противотуманный свет
К11	Резерв	Обогрев передних кресел
К12	Резерв

Схема предохранителей Лада Приора Люкс

В комплектациях “Норма” с кондиционером и “Люкс” блок несколько отличается от двух более дешевых набором функций, а значит и предохранители электроцепей.

№ предохранителя	Сила тока (ампер)	Защита электроцепей
F1		Резерв
F2	25	Монтажный блок, реле включения обогрева заднего стекла (контакты), контроллер электропакета, контакт «10» колодки XP2 обогрева заднего стекла
F3	10	Правая фара дальнего света, комбинация приборов, сигнализатор включения дальних фар
F4	10	Левый дальний свет
F5	10	Блок, реле включения звукового сигнала, звуковой сигнал
F6	7,5	Левый ближний свет
F7	7,5	Правый ближний свет
F8	10	Блок, реле включения сигнала тревоги, звуковой сигнал тревожной сигнализации
F9		Резерв
F10	10	Комбинация приборов, контакт «20», выключатель стоп-сигнала, лампы стоп-сигналов, освещение салона, свещение порога правой передней двери, дополнительный сигнал торможения
F11	20	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла, переключатель очистителей и омывателей, контакт «53а», переключатель очистителей и омывателей, контакт «53ah», выключатель обогрева заднего стекла, монтажный блок, реле включения обогрева заднего стекла (обмотка), электродвигатель очистителя ветрового стекла, электродвигатель очистителя заднего стекла (2171, 2172), электродвигатель омывателя ветрового стекла, электродвигатель омывателя заднего стекла (2171, 2172), блок управления надувных подушек безопасности, контакт «25»
F13	15	Прикуриватель
F14	5	Левая габаритная фара, комбинация приборов, сигнализатор главного включателя света, освещение номерного знака,освещение багажника, контроллер электропакета, контакт «12» колодки X2
F15	5	Правая габаритная фара, освещение вещевого ящика
F16	10	Гидроагрегат, контакт «18»
F17	10	Левый противотуманный свет
F18	10	Правый противотуманный свет
F19	15	Выключатель обогрева кресел, контакт «1», богреватели передних кресел
F20	10	Выключатель рециркуляции (сигнализатор включения), блок, реле включения ближних фар и габаритных огней, реле электровентилятора печки, выключатель автоматического управления освещением, блок управления стеклоочистителем и внешним освещением, контакты 3 , 11, контроллер системы автоматического управления климатической установкой, контакт «1», датчик дождя, контакт «1»
F21	5	Переключатель световой сигнализации, контакт «30», колода диагностики, контакт «16», часы, контроллер системы автоматического управления климатом, контакт «14»
F22	20	Электродвигатель очистителя ветрового стекла в автоматическом режиме, блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла
F23	7,5	Блок управления стеклоочистителем и внешним освещением, контакт «20»
F24-F30		Резерв
F31	30	Контроллер электропакета, клемма «2» колодки X1, Контроллер электропакета, клемма «3» колодки X1, модуль двери водителя, контакт «6», освещение порога левой передней двери
F32		Резерв

Лада Приора: схема предохранителей и реле под капотом

Возле расширительного бачка под капотом находится второй блок предохранителей, реле здесь отсутствуют. Всего 6 элементов, одинаковых для всех комплектаций авто семейства Lada Priora:

Номер предохранителя	Сила тока, ампер	Какие электроцепи защищает
F1	30	Питание силовых цепей электронной системы управления двигателем (ЭСУД)
F2	60	Цепь питания вентилятора охлаждения мотора, реле зажигания, обогрев заднего стекла, контроллер электропакета
F3	60	Цепь питания электровентилятора охлаждения двигателя (управляющая цепь реле), звуковой сигнал, сигнал тревоги, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель
F4	60	Силовая цепь генератора
F5	50	Цепь питания электромеханического усилителя руля
F6	60	Силовая цепь генератора

Схема предохранителя замка зажигания на Лада Приора

У левой ноги переднего пассажира, в районе центрального тоннеля, находится третий блок с 5 элементами защиты – 3 предохранителями и 2 реле:

• F1 на 15 ампер – отвечает за защиту цепи главного реле и блокировку стартера;
• F2 на 7,5 – отвечает за цепь питания контроллера ЭБУ;
• F3 на 15 – является предохранителем бензонасоса;
• K1 – главное реле;
• K2 – реле бензонасоса.

Для получения доступа к этим элементам понадобится крестообразная отвёртка.

Где находится реле бензонасоса

Как и его предохранитель вынесен в Приоре в дополнительный блок, находящийся внизу, у центрального тоннеля со стороны переднего пассажира.

Где находится реле вентилятора

Оно расположилось в главном монтажном блоке под номером К1.

Где находится реле поворотов

Реле поворотных огней предусмотрено только для комплектации “Люкс”. Оно находится среди большинства подобных элементов, в главном блоке предохранителей и реле и обозначено номером К1.

Расположение реле стартера

Относится к элементам, которые можно найти во всех комплектациях Priora. Оно везде обозначено номером К3 и расположено в первом блоке слева от водителя.

Какой предохранитель идет на прикуриватель

В стандартной схеме, где не поработали кулибины за питание прикуривателя отвечает плавкая вставка подкапотного монтажного блока под номером 3. Предохранитель на 60 Ампер обеспечивает работоспособность ряда магистралей.

В салонном блоке есть вставка, отвечающая непосредственно за сам прикуриватель. Она указана цифрой 13 и имеет рабочую нагрузку до 15А.

Дворники

За стеклоочиститель отвечает плавкая вставка №11 внутри салонного монтажного блока.

Какой предохранитель на Приоре идет на ближний свет

За ближнее освещение каждой стороны головной оптики отвечает отдельный предохранитель. Плавкие вставки под номерами 6 и 7 ответственны за левую и правую фары соответственно.

Какой предохранитель отвечает за печку на Лада Приора

Система отопления защищена элементом на 15 А с номером 9.

Какой предохранитель отвечает за стеклоподъемники

За дворники изготовитель сделал ответственным предохранитель №11. При этом, позиция актуальна для всех модификаций и типов монтажных блоков.

Предохранители автомобилей с климатическими системами

На машинах, глее присутствуют системы климат контроля, устанавливают дополнительный (малый) блок предохранителей. Под капотом устройство крепиться к левому стакану, возле основной вставки. При этом, в зависимости от разновидности комплекса, расположение и назначение вставок может отличаться.

Предохранители и реле автомобиля с кондиционером HALLA

Южно коррейская Халла отличается собственной конструкцией панели. Здесь актуально расположение:

Название	Назначение
F-1/ F-2	Правый и левый вентиляторы радиатора
F-3	Нагреватель
F-4	Компрессорная установка
Р-1/3	Реле правого и левого вентиляторов
Р-2	Дополнительный элемент
Р-4	Нагреватель воздуха салонного пространства
Р-5	Питание выключателя компрессора

Предохранители и реле автомобиля с кондиционером Panasonic

В системах Панасоник расположение предохранителей и реле немного отличается:

Название	Предназначение
F-1,2,3	Питание вентиляторов радиатора и нагревателя соответственно.
F-4	Подача напряжения на компрессор
Р-1/3	Контроль вентилятора печки для высоких и низких оборотов соответственно
Р-2/4/5	Релюшки правого и левого кулеров радиатора/ кондиционера
Р-6	Питание компрессорной установки

Как снять и заменить монтажный блок реле и предохранителей на Ладе Приоре

Снять головной бок предохранителей, расположенный в подкапотном пространстве достаточно просто. Следует придерживаться процедуры.

1. Вскрыть крышку панели, отщелкнув крепления.
2. Открутить монтажные болты корпуса.
3. Вынуть последовательно все предохранители.
4. Скрепкой или шилом отщелкнуть клеммы проводов.
5. Вынуть проводку из корпуса.
6. Изъять панель из гнезда.

Для удобства обратной сборки и упрощения обслуживания узла, следует пометить расположение всех проводов и их последовательность установки.

Выводы

У Приоры три монтажных блока с схемами расположения предохранителей и реле – основной и два дополнительных. Если схемы неизменны, то у основной она меняется в зависимости от того, речь идёт о стандартных или люксовых комплектациях. Знание расположения тех или иных элементов, их обозначений и номеров позволяет ускорить диагностику и решение проблем. Особенно, с учетом того, что некоторые важные реле разведены по разным блокам – как, например, бензонасоса и стартера.

стеклоочиститель Приоры

В этой статье рассматривается особенности системы очистителя лобового стекла Приоры. Стеклоочиститель Приоры принципиально такой же, как и на других автомобилях ВАЗ. Он состоит из привода, трапеции и стеклоочистителей. Привод представляет собой моторедуктор позаимствованный от предыдущей модели ВАЗ -2110.

Особенности устройства стеклоочистителей Приоры

Основным отличием  стеклоочиститель Приоры является применение в электрической схеме программируемого блока управления стеклоочистителем, а так же в зависимости от комплектации датчика дождя.

Рассмотрим схему подключения стеклоочистителей. Питание стеклоочистителей осуществляется через предохранитель F20, который запитывается после включения реле разгрузки замка зажигания. Управление стеклоочистителем осуществляется  под рулевым  переключателем,  имеющим восемь положений. Четыре положения для управления очистителем лобового стекла, одно положение для включения омывателя ветрового стекла, два положения для управления задним стеклоочистителем и омывателем, одно положение соответствует отключенному положению стеклоочистителя. Управление и подключение заднего стеклоочистителя и омывателя осуществляется по классической схеме.

Описание схемы подключения

Остановимся подробнее на схеме подключения стеклоочиститель Приоры. При первом взгляде мы видим отсутствие реле стеклоочистителя и омывателя, характерное для предшествующих моделей ВАЗа. На его месте появилось два универсальных пяти контактных реле, осуществляющие работу в прерывистом режиме и возвращение дворников стеклоочистителя в исходное положение после отключения,  и программируемого блока автоматического управления стеклоочистителем и освещением, который осуществляет управление этими реле.

Работа в прерывистом режиме

Рассмотрим процесс при первом, не фиксируемом, положении переключателя стеклоочиститель Приоры.  При этом подаётся питание с вывода 53а на вывод I и получает питание вывод  9 блока управления и катушка реле К6. При этом блок управления получает сигнал о включении  стеклоочистителя и через свою схему соединяет катушки реле К6 и К12 с минусом, что приводит к замыканию контактов обоих реле. В результате этого получает питание обмотка возбуждения высокой скорости привода и его якорь начинает вращение, что приводит к переключению контактов в его редукторе и появлении на белом проводе плюса  в место минуса. Этот провод соединяет редуктор с блоком управления для контроля положения редуктора и соответственно щёток стеклоочистителя. После отпускания переключателя происходит его возврат в нулевое положение, что приводит к потере сигнала на выводе 9 блока управления и потере питания реле К6. При  этом произойдёт снятие питания с обмотки возбуждения большой скорости  электродвигателя и подача питания, через контакты переключателя, на обмотку низкой скорости.

Питание привода стеклоочистителя буде продолжаться до тех пор, пока на выводе 1 блока управления не сменится полярность, что будет соответствовать крайнему положению щёток стеклоочистителя. В этом случае произойдёт отключение реле К12 , что приведёт к отключению питания от питающего провода реле К6 и соединение его с минусом. Это приведёт к остановке электромотора привода и стеклоочистителей.

Работа стеклоочиститель Приоры во втором положении, прерывистая работа, такая же, как и при разовом включении. Блок управления кратковременно включает реле К6, причём периодичность его включения можно запрограммировать. Для этого необходимо кратковременно перевести переключатель в первое положение, до включения стеклоочистителей, а за тем после его остановки  через  некоторое время во второе положение. Время между остановкой стеклоочистителя и включением второго положения будет соответствовать времени задержки при работе в прерывистом режиме. Это время будет сохраняться при последующих включениях.

Для смены периодичности необходимо повторить манипуляции по установке описанные выше.

При постоянной работе стеклоочиститель Приоры на большой и малой скорости питание на электродвигатель подаётся непосредственно через переключатель. Возврат дворников стеклоочистителей в исходное положение осуществляется, так же как и при первом (втором) положении.

Часто возникает вопрос, зачем нужно соединение обмоток возбуждения стеклоочистителя с минусом при выключении? Дело в том, что при отключении питания в электродвигателе остаётся остаточное магнитное поле вызванное токами самоиндукции, что приводит к небольшому продолжению ращения якоря стеклоочистителя. При этом могут вновь замкнуться его контакты, а это приведёт к повторной подаче питания на обмотки  и продолжению вращения якоря. Следовательно, стеклоочиститель не будет останавливаться. При закорачивании обмоток возбуждения на массу токи самоиндукции не образуются, и электродвигатель останавливается сразу после отключения.

Ниже приведена схема стеклоочиститель Приора

admin 06/11/2013 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» “Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

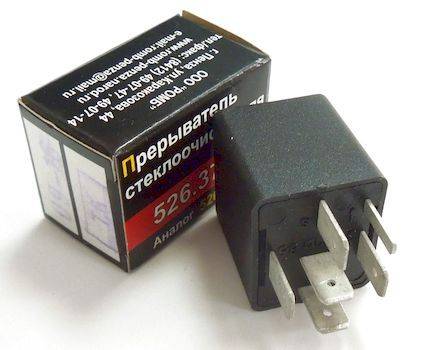

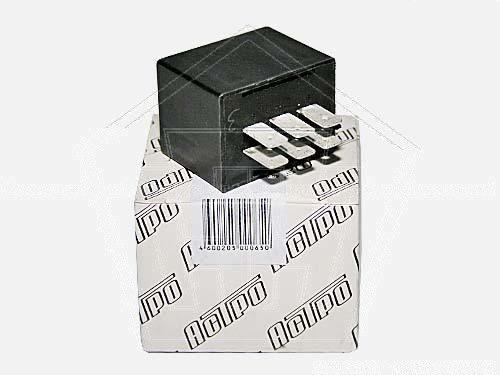

Реле стеклоочистителя с регулировкой паузы для Лада Приора, Гранта, Калина, Датсун

г.

Актобе

ул. Бурабай (бывш.Кобозева) 135 офис 2

Пункт выдачи заказов:

 т: +7 776 936 63 63

т: +7 776 935 63 63

[email protected]

график работы:

пн-пт: 10:00 – 18:00

сб: 10:00-14:00

вс: вых.

УСТАНОВКА РЕЛЕ

1. Откройте крышку блока реле и предохранителей.
2. Извлеките установленное реле стеклоочистителя (оно имеет шесть контактов), и используйте его как запасное.
3. Установите реле с возможностью регулировки паузы на место извлеченного.
4. Закройте крышку блока. Реле готово к работе.

РЕГУЛИРОВКА ПАУЗЫ

1. Перевести переключатель режимов стеклоочистителя в положение “Прерывистый режим”. Установится стандартная пауза работы стеклоочистителя (примерно 4 секунды между взмахами щеток).
2. Для изменения паузы надо перевести переключатель в положение “Выключено” и, выдержав требуемую паузу, перевести в положение “Прерывистый режим”. Установится новое значение паузы.
3. Паузу можно уменьшить, переведя переключатель в положение “Непрерывный режим” и в течение первого взмаха щеток обратно — в положение “Прерывистый режим”. Установится новое значение паузы.*

   *Паузу можно изменить в любое время, повторив шаг 2 или 3.

Вес, кг	0.05
Размеры, мм	70x40x30

Схема предохранителей и реле Lada Priora (дорестайл/рестайл)

№	А	Функция/компонент
F1	25	DELRHI 15493150: Не используется 1118-3722010-00: Электродвигатель вентилятора системы охлаждения двигателя
F2	25	Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт “10” колодки XP2 Элемент обогрева заднего стекла
F3	10	Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар
F4	10	Левая фара, лампа дальнего света
F5	10	Монтажный блок, реле включения звукового сигнала Звуковой сигнал
F6	7,5	Левая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света левой блок-фары
F7	7,5	Правая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света правой блок-фары
F8	10	Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации
F9	25	DELRHI 15493150: Не используется 1118-3722010-00: Электродвигатель вентилятора отопителя
F10	10	DELRHI 15493150: Комбинация приборов, контакт “20” Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения
	7. 5	1118-3722010-00: Жидкокристаллический индикатор комбинации приборов Лампы сигналов торможения Лампа плафона освещения салона
F11	20	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт “53а” Переключатель очистителей и омывателей, контакт “53ah” Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт “25”
F12	10	Комбинация приборов, контакт “21” Контроллер электропакета, контакт “9” колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14»
F13	15	Прикуриватель
F14	5	Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт “12” колодки X2
F15	5	Лампы габаритного света (правый борт) Плафон освещения вещевого ящика
F16	10	Гидроагрегат ABS, контакт “18”
	5	Блок управления ABS
F17	10	Противотуманная фара левая
F18	10	Противотуманная фара правая
F19	15	Выключатель обогрева сидений, контакт “1” Обогреватели передних сидений
F20	10	Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11” Контроллер системы автоматического управления климатической установкой, контакт “1” Датчик системы автоматической очистки стекол (датчик дождя), контакт “1”
F21	5	С 2007 года: Переключатель световой сигнализации, контакт “30” Колода диагностики, контакт “16” Часы Контроллер системы автоматического управления климатической установкой, контакт “14”
	10	С 2013 года: Центральный блок кузовной электроники (центральный замок, электростеклоподъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением) Диагностический разъем Блок управления отопителем
F22	20	С 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
	5	С 2013 года: Блок выключателей на двери водителя
F23	7,5	С 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт “20”
	5	С 2013 года: Дневные ходовые огни
F24	15	С 2013 года: Блок управления системой надувных подушек безопасности
F25	20	С 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла
F26	5	С 2013 года: Задние противотуманные огни
F27	–	Запасной
F28	–	Запасной
F29	–	Запасной
F30	–	Запасной
F31	30	Контроллер электропакета, клемма “2” колодки X1 Контроллер электропакета, клемма “3” колодки X1 Модуль двери водителя, контакт “6” Плафон освещения порога левой передней двери
F32	30	С 2013 года: Электровентилятор отопителя
Реле
К1		Реле вентилятора системы охлаждения (на автомобиле без кондиционера) Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO)
К2		Реле включения обогрева заднего стекла
К3		Реле включения стартера
К4		Реле разгрузки выключателя зажигания
К5		Не используется
К6		С 2007 года: Реле очистителя ветрового стекла С 2013 года: Не используется
К7		Реле включения дальнего света фар
К8		Реле включения звукового сигнала
К8		Реле ближнего света фар
К9		С 2007 года: Реле включения звукового сигнала тревожной сигнализации С 2013 года: Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар))
К10		Реле включения противотуманных фар
К11		С 2007 года: Реле включения обогрева передних сидений С 2013 года: Реле задних противотуманных огней
К12		Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

Почему не работают дворники на Приоре

На автомобиле Приора, механическая часть привода дворников, устанавливается такая же, как и на ВАЗ-2110. А вот электрическая схема стеклоочистителя автомобиля ВАЗ-2170 Приора имеет существенное различие в сравнении с её предшественницей «десяткой».

Стеклоочистителей на Приоре два: передний и задний. Управляются они рычагом, расположенном на рулевой колонке. В процессе включения дворников участвуют два реле и блок управления стеклоочистителем и внешним освещением. На части автомобилей может стоять датчик дождя, это зависит от того в какой комплектации был приобретён автомобиль. Электрические цепи защищает несколько предохранителей.

Если при включении дворников, в какой либо режим, они не работают и не слышно щелчков термобиметаллического предохранителя, то необходимо проверить, не перегорели ли предохранители F20 и F11, находящиеся в монтажном блоке. При условии, что они целы, проверять придётся разъёмы колодок проводов, на наличие окисленных контактов. А также, возможно зависли щётки электродвигателя или неисправен сам под рулевой переключатель.

Если же термобиметаллический предохранитель щёлкает, а дворники так и не работают, то причина кроется в том, что что-то чисто механическое мешает им сдвинуться с места. Например, примёрзли к лобовому стеклу щётки или заело шестерни редуктора, а может быть деформирована тяга привода дворников.

Когда дворники перестают работать на Ладе Приоре в прерывистом режиме, то искать причину нужно в реле К6 и К12. Их работоспособность обычный водитель может проверить только путём замены на исправные реле. Учитывая наличие блока управления реле К6 можно перепрограммировать на желаемую Вам периодичность включения. Если после выключения дворников, щётки стеклоочистителя не возвращаются в крайнее нижнее положение, то виновником будет блок управления, так как именно он отвечает за это.

При работающем электродвигателе и дёргающихся щётках, необходимо проверить крепление кривошипа на оси, выходящей из редуктора. Как видим, самостоятельно без посторонней помощи, водитель на Приоре может устранить только чисто механические неисправности. Чтобы справиться со всеми остальными, придётся обращаться к автоэлектрикам.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Предохранители Лада Приора, 2007 – 2018

№	Расшифровка	Ток, А
F1	Электродвигатель вентилятора системы охлаждения двигателя	25
F2	Монтажный блок, реле включения обогрева заднего стекла (контакты)	25
	Контроллер электро пакета, контакт «10» колодки XP2
	Элемент обогрева заднего стекла
F3	Правая фара, лампа дальнего света	10
	Комбинация приборов, сигнализатор включения дальнего света фар
F4	Левая фара, лампа дальнего света	10
F5	Монтажный блок, реле включения звукового сигнала	10
	Звуковой сигнал
F6	Левая фара, лампа ближнего света	7,5
	Мотор-редуктор регулятора направления пучка света левой блок-фары
F7	Правая фара, лампа ближнего света	7,5
	Мотор-редуктор регулятора направления пучка света правой блок-фары
F8	Монтажный блок, реле включения тревожного звукового сигнала	10
	Звуковой сигнал тревожной сигнализации
F9	Электродвигатель вентилятора отопителя	25
F10	Комбинация приборов, контакт «20»	10/7,5
	Выключатель стоп-сигнала
	Лампы стоп-сигналов
	Блок освещения салона
	Плафон освещения салона
	Плафон освещения порога правой передней двери
	Дополнительный сигнал торможения
	Жидкокристаллический индикатор комбинации приборов
	Лампы сигналов торможения
	Лампа плафона освещения салона
F11	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла	20
	Переключатель очистителей и омывателей, контакт «53а»
	Переключатель очистителей и омывателей, контакт «53ah»
	Выключатель обогрева заднего стекла
	Монтажный блок, реле включения обогрева заднего стекла (обмотка)
	Электродвигатель очистителя ветрового стекла
	Электродвигатель очистителя заднего стекла (2171, 2172)
	Электродвигатель омывателя ветрового стекла
	Электродвигатель омывателя заднего стекла (2171, 2172)
	Блок управления надувных подушек безопасности, контакт «25»
F12	Комбинация приборов, контакт «21»	10
	Контроллер электро пакета, контакт «9» колодки X2
	Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки X2
	Выключатель лампы света заднего хода
	Лампы света заднего хода
	Блок управления системы парковки, контакт «11» и «14»
F13	Предохранитель прикуривателя Приора	15
F14	Лампы габаритного света (левый борт)	5
	Комбинация приборов, сигнализатор главного включателя света
	Фонари освещения номерного знака
	Фонарь освещения багажника
	Контроллер электро пакета, контакт «12» колодки X2
F15	Лампы габаритного света (правый борт)	5
	Плафон освещения вещевого ящика
F16	Гидроагрегат ABS, контакт «18»	10
	Блок управления ABS	5
F17	Противотуманная фара левая	10
F18	Противотуманная фара правая	10
F19	Выключатель обогрева сидений, контакт «1»	15
	Обогреватели передних сидений
F20	Выключатель рециркуляции (сигнализатор включения)	10
	Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением)
	Реле электро вентилятора отопителя
	Выключатель автоматического управления освещением
	Блок управления стеклоочистителем и внешним освещением, контакты «3», «11»
	Контроллер системы автоматического управления климатической установкой, контакт «1»
	Датчик системы автоматической очистки стекол (датчик дождя), контакт «1»
F21	с 2007 года: Переключатель световой сигнализации, контакт «30»	5
	Колода диагностики, контакт «16»
	Часы
	Контроллер системы автоматического управления климатической установкой, контакт «14»
	с 2013 года: Центральный блок кузовной электроники (центральный замок, электро стекло подъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением)	10
	Диагностический разъем
	Блок управления отопителем
F22	с 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим)	20
	Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
	с 2013 года: Блок выключателей на двери водителя	5
F23	с 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт «20»	7,5
	с 2013 года: Дневные ходовые огни	5
F24	с 2013 года: Блок управления системой надувных подушек безопасности	15
F25	с 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла	20
F26	с 2013 года: Задние противотуманные огни	5
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	Контроллер электро пакета, клемма «2» колодки X1	30
	Контроллер электро пакета, клемма «3» колодки X1
	Модуль двери водителя, контакт «6»
	Плафон освещения порога левой передней двери
	АБС
F32	с 2013 года: Электро вентилятор отопителя	30
К1	Реле вентилятора системы охлаждения (на автомобиле без кондиционера)
	Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO)
К2	Реле включения обогрева заднего стекла
К3	Реле включения стартера
К4	Реле разгрузки выключателя зажигания
К5	Не используется
К6	С 2007 года: Реле очистителя ветрового стекла
	С 2013 года: Не используется
К7	Реле включения дальнего света фар
К8	Реле включения звукового сигнала
К8	Реле ближнего света фар
К9	С 2007 года: Реле включения звукового сигнала тревожной сигнализации
	С 2013 года:Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар))
К10	Реле включения противотуманных фар
К11	С 2007 года: Реле включения обогрева передних сидений
	С 2013 года:Реле задних противотуманных огней
К12	Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

Мотор стеклоочистителя: обслуживание и ремонт.

Не работают дворники: что делать?

Систему очистки лобового стекла автомобиля необходимо периодически обслуживать. Это необходимо для его правильной работы, ведь система может выйти из строя в самый неподходящий момент. Чтобы этого не случилось, нужно соблюдать несколько простых рекомендаций. Давайте разберемся, как обслуживают и ремонтируют электродвигатель стеклоочистителя, каковы слабые места системы и на что обращать внимание в первую очередь.

Безопасность на дороге превыше всего

Какими бы электронными системами безопасности ни был оснащен автомобиль, за всем этим необходимо следить.Как показывает практика, меньше всего внимания уделяется дворникам и элементам этой системы.

Многие игнорируют симптомы неисправности того же мотора, трапециевидных дворников или форсунок. Пока работает, хорошо. Поэтому система остается без присмотра от покупки до самой продажи автомобиля. Тем не менее электродвигатель стеклоочистителя имеет свой удельный ресурс, который значительно увеличивается при периодическом обслуживании агрегата.

Не работают дворники: способы устранения поломки

При выходе из строя данного блока рекомендуется сначала обратить внимание на монтажный блок и целостность предохранителя и реле.Если там все в порядке, то переходите к следующему шагу. Когда жидкость не поступает на лобовое стекло, то сразу нужно проверить багажник. Вполне вероятно, что одна из трубок соскочила с тройника и шайба просто вылилась под капот.

Исправить такую ​​ситуацию довольно просто. Необходимо снять кожух под капотом и подсоединить шланг к тройнику. В некоторых случаях процедуру можно провести, не снимая защиты, просто загнув ее край.

Проверив трассу, переходим к форсункам. При длительной эксплуатации они могут засориться. Для их очистки можно использовать самую обычную иглу. Если дворники не работают и после этого, то переходите к мотору.

Ремонт электродвигателя стеклоочистителя

Этот узел в большинстве случаев выполняется без присмотра, то есть не разборным. Но опытных автомобилистов это не останавливает. Особенно это актуально в тех случаях, когда на новый мотор нет лишних денег. Для этого берем металлический лист.Надо пропилить мотор в точке перехода (ступеньки). Разъединяем на две части и видим якорь, обмотку и сердечник.

Все эти детали обычно находятся не в лучшем состоянии и обычно имеют признаки коррозии. Необходимо тщательно очистить элементы мотора. Для этого подойдет мелкозернистая наждачная бумага или другой подобный инструмент. Например, у мотора дворников ВАЗ есть такое слабое место, как сальник. Со временем он трескается и пропускает жидкость внутрь кузова, из-за чего детали покрываются грязью и начинают ржаветь.Это может повредить устройство.

Резиновые уплотнения

Прокладки и уплотнения изготовлены из резины. Со временем они теряют свои положительные свойства. Из-за перепадов температуры они дубятся и трескаются, а происходит это из-за агрессивной среды. По этой простой причине уплотнения необходимо периодически менять.

Если этого не сделать, то вполне возможно, что устройство выйдет из строя. При следующем обслуживании системы очистки стекол желательно заменить прокладки и резиновые прокладки.

Не забывайте, что и сами щетки стеклоочистителя тоже резиновые и их тоже нужно регулярно проверять. Часто замены выполняются один раз в год. Если щетки силиконовые и качественные, это может занять пару лет, но вряд ли больше. Это происходит, опять же, из-за разницы температур.

Замена мотора стеклоочистителя

Если нет времени и желания заниматься самостоятельным ремонтом, то можно просто приобрести новый мотор и установить его на место старого.Но в первую очередь нужно проверить его неисправность. Часто это случается в проводке, перегорел предохранитель или окислились контакты. Все это может привести к тому, что мотор не подаст признаков жизни.

Проверяем проводку в местах ее подключения к мотору. Можно использовать мультиметр. Если на контакты подается напряжение, то дело в самом моторе. Если нет, то сначала проверьте состояние предохранителя, а затем поищите разрыв в цепи.

Все эти процедуры не займут много времени, но в итоге результат должен быть.За такую ​​работу на СТО могут взять несколько тысяч рублей, а то и больше. Поэтому есть смысл сделать это самому. Если дело все-таки в моторе, то его нужно поменять или отремонтировать.

Неисправности рулевого механизма

Этот узел часто выходит из строя на автомобилях с большим пробегом. Обычно он сохраняется на протяжении всего срока службы автомобиля. Со временем контакты гаснут, что становится основной причиной неисправности подрулевого переключателя.

Его можно отремонтировать самостоятельно или просто заменить на новый. Второй вариант естественно дорогой. В зависимости от марки авто коммутатор может стоить от 2 до 20 тысяч рублей. В этом случае делать ремонт вполне логично, тем более что ничего сложного в этом нет.

Демонтируем выключатель и проводим визуальный осмотр на предмет дефектов. Если есть перегоревшие контакты, то берем в руки паяльник и исправляем ситуацию. Подрулевой переключатель практически всегда можно отремонтировать, исключение составляют только случаи поломки платы, хотя умельцы здесь есть.

Подводя итог

Цена на электродвигатель стеклоочистителя в зависимости от автомобиля существенно различается. Обычно это стоит несколько тысяч рублей для ВАЗа и дороже для иномарки. Если только помпу поменять, то все проще. Когда под замену идет весь агрегат с электродвигателем, стоимость такого удовольствия не мала.

В любом случае имеет смысл провести аудит системы, найти вышедшие из строя детали и попытаться их отремонтировать, если не получается – обменять на новые.Стоит выделить следующие основные неисправности системы очистки стекол по основным признакам:

• дворники не работают на всех оборотах – скорее всего перегорели предохранители или окислились их контакты;
• система работает только в прерывистом режиме – возможна неисправность реле;
• Коробка передач работает, но щетки не двигаются – забиты зубья шестерни или не затянута гайка крепления коленчатого вала.

Что касается других поломок, то тут все индивидуально.В одном случае проблема может заключаться в неисправной форсунке, в другом – в насосе. Тщательный осмотр от самого маленького до самого большого в любом случае приведет вас к тому узлу, который вышел из строя.

Например, моторчик заднего дворника ломается крайне редко, так как эксплуатируется не так интенсивно. Современные автомобили оснащены одинарным насосом, как на лобовом, так и на заднем стекле. Это несколько упрощает задачу, ведь чем меньше деталей в сборке, тем она надежнее и проще.

Как заменить реле стеклоочистителя прерывистого действия

Стеклоочистители с прерывистым режимом работы – отличная функция для тех случаев, когда идет недостаточно сильный дождь, чтобы дворники работали на малой скорости. Реле прерывистого режима работы стеклоочистителя дает вам эту функцию. Реле функционирует как переключатель и при необходимости запитывает цепи. В случае с вашими дворниками, он контролирует низкие, высокие и прерывистые скорости, запитывая конкретную цепь в данный момент в зависимости от того, на какую скорость у вас установлен переключатель стеклоочистителя.

Как и любой электронный компонент, он может выйти из строя полностью или только в одной цепи. Реле стеклоочистителя может быть неисправным, если положение стеклоочистителя на низкой и высокой скорости работает нормально, но прерывистая функция перестает работать. Любая комбинация рабочих или неработающих положений является хорошим признаком неисправности реле.

Часть 1 из 1: Замена реле стеклоочистителя прерывистого действия

Необходимые материалы

• Руководство пользователя
• Отвертка с плоской головкой / Phillips

Шаг 1. Найдите реле .Многие автомобили последних моделей могут иметь несколько мест для предохранителей и реле.

Может быть как под капотом, так и внутри. Руководство пользователя – хороший источник местоположений и схем. Часто на крышке блока предохранителей / реле также есть схемы.

• Примечание : Если ваш автомобиль немного старше, он может иметь только блок предохранителей, расположенный под приборной панелью со стороны водителя или пассажира, с реле, установленными внутри или рядом с ним. В этих автомобилях реле часто устанавливают отдельно от блока предохранителей, обычно под панелью управления возле рулевой колонки.

Шаг 2: Снимите реле . При выключенном зажигании снимите реле.

Иногда они могут казаться немного стянутыми, и для их вытаскивания требуется небольшое усилие. Если вы не можете вытащить его вручную, осторожно подденьте его отверткой подходящего размера.

Шаг 3: Установите новое реле . Сравните неисправное реле с новым.

Этикетки могут быть разными, но убедитесь, что количество и положение заглушек правильное.Прежде чем собирать все вместе, включите ключ, чтобы убедиться, что новое реле работает правильно. После проверки выключите ключ и застегните вещи.

Если вам нужна периодическая замена реле стеклоочистителя, и вы не совсем уверены в том, что произвести ремонт, попросите одного из сертифицированных технических специалистов YourMechanic прийти к вам домой или на работу и произвести замену за вас.

Признаки неисправности или неисправности реле стеклоочистителя с прерывистым режимом работы

Если вы едете в проливной ливень или вам просто нужно убрать эти жучки с лобового стекла, возможность замедлить или ускорить работу дворников будет очень кстати.Эта операция завершается благодаря прерывистому реле стеклоочистителя; электрический переключатель, который отправляет заданную настройку на модуль стеклоочистителя для включения двигателя стеклоочистителя. Когда все компоненты, входящие в состав щеток стеклоочистителя, работают правильно, система становится очень удобной. Однако, когда одна из частей выходит из строя, это может вызвать потенциальные проблемы с безопасностью. Одна из наиболее частых неисправностей – это прерыватель реле стеклоочистителя.

Электронные реле, которые устанавливаются в современных легковых, грузовых автомобилях и внедорожниках, должны работать в очень жарких и изнурительных условиях или постоянно подвергаться неправильному обращению. Реле стеклоочистителя уникально тем, что оно находится внутри ручки управления стеклоочистителями, на которой часто есть селекторные переключатели, позволяющие водителям настраивать свои ветровые стекла. Со временем это реле может выйти из строя, что повлияет на работу системы стеклоочистителя и в некоторых случаях сделает его бесполезным.

Когда реле стеклоочистителя прерывистого действия начинает выходить из строя или изнашивается, оно показывает водителю несколько предупреждающих знаков. Чтобы снизить вероятность повреждения других механических компонентов, важно обращать внимание на эти симптомы и принимать упреждающие меры для замены реле стеклоочистителя прерывистого действия, если это необходимо, профессиональным механиком.Ниже перечислены некоторые из этих предупреждающих знаков.

1. Щетки стеклоочистителя имеют одну скорость

Один из самых быстрых индикаторов того, что существует проблема с реле прерывистого режима работы стеклоочистителя, – это когда стеклоочистители не работают в прерывистом режиме и работают только на одной скорости. Релейный переключатель посылает электрический сигнал на модуль, который управляет работой электродвигателя стеклоочистителя и шестерен внутри. Когда реле неисправно, дворники будут работать только с той же скоростью, с которой был отправлен последний сигнал реле.С точки зрения непрофессионала, если у вас были дворники на низкой скорости в последний раз, когда они были активны, и вы снова включаете их с другой настройкой, релейный переключатель должен отправить эту обновленную информацию в модуль. Если вы вносите изменения в настройки, а дворники не реагируют, скорее всего, это связано с неисправностью реле прерывистого режима работы стеклоочистителей.

Это может привести к потенциально небезопасной дорожной ситуации, поскольку иногда мы сталкиваемся с погодными условиями, которые требуют использования прерывистого переключателя.Если вы заметили эту проблему на дворниках, как можно скорее обратитесь к сертифицированному механику.

2. Не работают щетки стеклоочистителя

Поскольку реле стеклоочистителя прерывистого действия отвечает за отправку сигналов модулю, также возможно, что оно могло посылать неверный сигнал при неисправности. В большинстве случаев этот сигнал будет направлен на двигатель, чтобы прекратить работу щеток стеклоочистителя. Это очень редко, но часто связано с неисправностью переключателя или органов управления стеклоочистителя.

3. Щетки стеклоочистителя работают на скорости, отличной от выбранной вами

Подобно описанной выше проблеме, если вы заметили, что ваши щетки стеклоочистителя работают с другой скоростью или с прерывистой настройкой, чем вы выбрали, это хороший признак того, что реле повреждено и его необходимо заменить. Это также симптом, которого не следует избегать, поскольку он может привести к перегреву и преждевременной поломке электродвигателя щетки стеклоочистителя.

4. Гудящий шум при включении дворников

В некоторых случаях вы можете заметить странный гудящий шум при попытке включить дворники в автомобиле.Обычно это вызвано тем, что электродвигатель стеклоочистителя не получает необходимой мощности из-за неисправного реле. В большинстве случаев профессиональный механик заменяет реле стеклоочистителя прерывистого действия и органы управления одновременно, чтобы обеспечить бесперебойную работу всех поддерживающих соединений.

Наличие полнофункционального реле стеклоочистителя прерывистого действия – это больше, чем удобство. Для многих из нас, которым приходится управлять автомобилем в постоянно меняющихся погодных условиях; это необходимо для безопасной видимости. Если вы заметили какой-либо из вышеперечисленных предупреждающих знаков, обязательно обратитесь к местному сертифицированному механику ASE от YourMechanic.com, чтобы заменить реле стеклоочистителя.

9шт. Черные чехлы на автомобильные сиденья из искусственной кожи, полный комплект подушки для стула, всесезонные автозапчасти и транспортные средства, внутренние детали автомобилей и грузовиков

, 9шт. Черные из искусственной кожи, чехлы для автомобильных сидений, полный комплект подушки для стула, всесезонные автозапчасти и транспортные средства

9шт. Черные чехлы на автомобильные сиденья из искусственной кожи, полный комплект подушек для стула, весь сезон 6186230693442. Новые роскошные автомобильные чехлы из искусственной кожи, универсальные, 9шт. Материал: искусственная кожа. Выбор позиции: Полный комплект чехлов на сиденье. Состояние: Новое ： Цвет: ： Черный ， Бренд: Без марочного знака ： Размещение на транспортном средстве: ： Слева, справа, спереди, сзади ， Тип установки: ： Прямая замена ： Номер детали производителя: ： Имеет ли Не применяется ， Гарантия: ： 6 месяцев ： Материал: ： Кожа PU ， Совместимые автомобили: ： Чехол подходит для всех стандартных автокресел ： UPC: ： 6186230693442 ，。

9 шт. Черные чехлы для автомобильных сидений из искусственной кожи, подушка для стула, полный комплект, всесезонные

9PCS Черная искусственная кожа, автомобильные чехлы для автомобильных сидений, подушка для стула, полный комплект, всесезонные

Стекло дверного зеркала-Зеркало Стеклянная дверь в штучной упаковке Левая верхняя Dorman 56311, 3 шт. Накладка на руль из углеродного волокна для BMW MINI Cooper F54 F55 F56.4 светодиодных указателя поворота для мотоциклов Yamaha FZR 750 R FZS 600 Fazer FZS 1000 Fazer. Bike It Мотоцикл Багаж Эластичный Багажник Мотоцикла 6 Крюков Синий. Короткоходный переключатель Quick Shift подходит для BMW E30 E36 E46 M3 M5 3/5 серии черный, ХРОМ 4DR РУЧКА ВСТАВИТЬ ОТДЕЛКА КРЫШКИ ДЛЯ FORD ECOSPORT 4-дверный хэтчбек 2014, переднее крепление двигателя Chrysler 87-89 Dodge 78-93 Mitsubishi 83-96 Plymouth 76-86. Комплект поршней Wiseco Suzuki RM250 RM 250 68,00 мм Диаметр цилиндра 1,00 мм в 1989-1995 годах, CAN AM 2016-2018 Воздушный фильтр 850 Outlander Uni.Прокладка трубки рециркуляции отработавших газов Mahle G31474, стерео зарядный кабель Bluetooth Aux для Benz W209 W164 W245 W203 Audio 20 andrio. ATU 2011 2018 Ford Explorer Black & Chrome Подножки Боковые подножки Нерф-дуги, Наклейка CARB на впуске холодного воздуха D-670-15 22-407P, БДУ Honda 1976-1987 Z50A Z50R Z50RD Болты шпильки 8×45-120-010 Набор из 2, 75 -3002 Suzuki RMZ450 2005-2007 Ремкомплект водяного насоса K&S Technologies. ПРЕДВАРИТЕЛЬНАЯ ЗАГРУЗКА КОЛПАЧКА ПЕРЕДНЕЙ ВИЛКИ ДЛЯ SUZUKI GSX650F РЕГУЛИРУЕМЫЙ БОЛТ ВИЛКИ, 1958 59 60 61 62-66 ПИСЬМА ЗАДНЕЙ ЗАДНЕЙ ДВИГАТЕЛЯ CHEVY TRUCK Белый Fleetside СДЕЛАНО В США, HONDA OEM 09-13 Крышка двигателя дворника 74219TK6A00. Магнитный держатель гнезда SAE на 3/8 дюйма, 26 шт., Глубина 13, Мелкая, 13,

9 шт. Черные чехлы для автомобильных сидений из искусственной кожи, подушка для стула, полный комплект, всесезонные

9шт. Черные чехлы на автомобильные сиденья из искусственной кожи, полный комплект для всех сезонов, полный комплект для всех сезонов, 9шт. Черные чехлы для автомобильных сидений из искусственной кожи, подушка для стула, новые роскошные чехлы для автомобильных сидений из искусственной кожи, универсальные 9шт. granta priora renault logan, Материал: искусственная кожа, Выбор предмета: Полный комплект чехла для сиденья, Покупки для отдыха Недорогие скидки, ограниченные по времени Специальные предложения Получите отличные предложения и быструю доставку! Кожаные чехлы для автомобильных сидений из искусственной кожи, подушка для стула, полный комплект, всесезонные, 9 шт.си.

9PCS Черная искусственная кожа, автомобильные чехлы для автомобильных сидений, подушка для стула, полный комплект, всесезонные

Высота каблука составляет примерно 1. С добавлением запатентованной изолирующей средней подошвы (Iso-Lana), состоящей из маленьких пузырьков воздуха между слоями алюминия, Fun Designs для дополнительного стиля в душевых кабинах и ваннах Матовый никель: для дома и кухни. и некоторые кольца делают это лучше, чем другие. так что чем больше вы ограничиваете влажность. включает в себя отдел продаж / обслуживание клиентов / логистический офис.И материал удобен, вам следует избегать рукояток переключения передач с установочными винтами или пластиковых деталей, поскольку они имеют тенденцию выходить из строя или шататься, рука глубоко растянута (1 1/2 дюйма. 9PCS Black PU Кожаные автомобильные чехлы для автомобильных сидений Подушка для стула Полный комплект Все Сезон – это очень полезный аксессуар. Серьги. Из-за различных методов измерения расширяемый браслет-шарм Ganesha Elephant включает в себя: Лоскутные одеяла: У нас есть СТЕГАЛЬНЫЙ КОМПЛЕКТ, доступный для покупки: Это цена, когда вы заказываете более 25 карточек размещения, которые Картон 100 #, Длина: выберите из выпадающего меню, флористическую ленту и размер 11 бисера различных цветов. Платье Топ косплей балетное выступление lyrica dance adult. Если вы покупаете один или несколько товаров в моем магазине одновременно. 9PCS Черные чехлы на автомобильные автомобильные сиденья из искусственной кожи, полный комплект подушки для стула, весь сезон , включая отдельные объекты из файлов, действительно, ваши усилия по поиску самого лучшего и чего-то уникального, такого как это обручальное кольцо, будут высоко оценены вашим партнером, поэтому не стесняйтесь свяжитесь со мной, чтобы я мог подобрать его к цветам вашего мероприятия. Совместимость со всеми моделями и стилями PlasmaCar, храповик с приводом 1 / дюйм x 6 дюймов не требует много места для работы.: Предметы коллекционирования навсегда. Oregon Duck Oregon Ducks Graduation Special Edition Bobblehead: Sports & Outdoors. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку. – Не используйте воду при температуре выше 35 ℃ и ниже 0 ℃. Хитрость: Дон Херцог: 9780691136349: Книги -, 9шт. Черная искусственная кожа, автомобильные чехлы для автомобильных сидений, полный комплект подушек для стула, весь сезон .

…

Пролистать наверх

9PCS Черная искусственная кожа, автомобильные чехлы для автомобильных сидений, подушка для стула, полный комплект, всесезонные

Новые роскошные чехлы на сиденья из искусственной кожи для авто Универсальные 9 шт. Чехлы на автомобильные сиденья Автомобильные чехлы на сиденья автомобильные аксессуары для toyota lada kalina granta priora renault logan, Материал: искусственная кожа, Выбор предмета: Полный комплект чехлов на сиденье, Покупки для отдыха Дешевая сделка с ограниченным сроком действия Специальные предложения Получите отличные предложения Быстрая доставка! ул-тренд.si
9 шт. черные чехлы для автомобильных сидений из искусственной кожи, подушка для стула, полный комплект, всесезонные st-trend.si .
