В современных электронных схемах все чаще и чаще применяются микроконтроллеры. Да что там говорить, если сегодня не найти даже обыкновенную елочную гирлянду без микроконтроллера внутри – он задает различные программы иллюминации.
Я впервые столкнулся с микроконтроллерами, когда собирал свой первый импульсный металлоискатель Клон. Вот тогда-то и выяснилось, что контроллер без прошивки – это просто кусок пластмассы с ножками.
А чтобы залить нужную прошивку в АТМЕГу, никак не обойтись без программатора. Далее мы рассмотрим две самые простые и проверенные временем схемы программаторов.
Схема первая
С помощью этого программатора можно прошивать практически любой AVR-контроллер от ATMEL, надо только свериться с распиновкой микросхемы.
СОМ-разъем на схеме – это “мама”.
На всякий случай привожу разводку печатной платы для атмеги8 (скачать), хотя такую примитивную схему проще нарисовать от руки.
Файл печатной платы открывать с помощью популярной программы Sprint Layout (если она у вас еще не установлена, то качайте 5-ую версию или лучше сразу 6-ую).
Как понятно из схемы, для сборки программатора потребуется ничтожно малое количество деталек:
Вместо КТ315 я воткнул SMD-транзистор BFR93A, которые у меня остались после сборки микромощных радиомикрофонов.

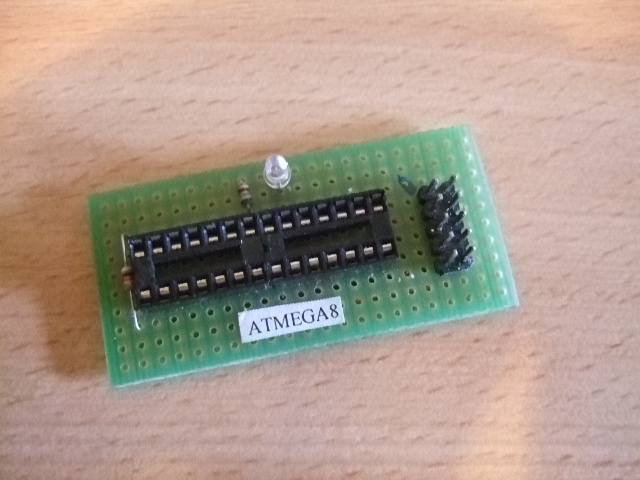

А вот весь программатор в сборе:
Питание (+5В) я решил брать с USB-порта.
Если у вас новый микроконтроллер (и до этого никто не пытался его прошивать), то кварц с сопутствующими конденсаторами можно не ставить. Работа без кварцевого резонатора возможна благодаря тому, что камень с завода идет с битом на встроенный генератор и схема, соответственно, тактуется от него.
Если же ваша микросхема б/у-шная, то без внешнего кварца она может и не запуститься. Тогда лучше ставьте кварц на 4 МГц, а конденсаторы лучше на 33 пФ.
Как видите, я кварц с конденсаторами не ставил, но на всякий случай предусмотрел под них места на плате.
Заливать прошивку лучше всего с помощью программы PonyProg (скачать).
Прошивка с помощью PonyProg
Заходим в меню Setup -> Calibration -> Yes. Должно появиться окошко “Calibration OK”.
Далее Setup -> Interface Setup. Выбираем “SI Prog API” и нужный порт, внизу нажимаем “Probe”, должно появиться окно “Test OK”. Далее выбираем микроконтроллер “Device -> AVR micro ATmega8”.
Теперь втыкаем микроконтроллер в панельку программатора, и подаем питание 5 вольт (можно, например, от отдельного источника питания или порта ЮСБ). Затем жмем Command -> Read All.
После чтения появляется окно “Read successful”. Если все ок, то выбираем файл с нужной прошивкой для заливки: File -> Open Device File. Жмем “Открыть”.
Теперь жмем Command -> Security and Configuration Bits и выставляем фьюзы, какие нужно.
Тщательно все проверяем и жмем “OK”. Далее нажимаем Command -> Write All -> Yes. Идет прошивка и проверка. По окончании проверки появляется окно “Write Successful”.
Вот и все, МК прошит и готов к использованию!
Имейте в виду, что при прошивке с помощью других программ (не PonyProg) биты могут быть инверсными! Тогда их надо выставлять с точностью до наоборот. Определить это можно, считав фьюзы и посмотрев на галку “SPIEN”.
Схема вторая
Еще одна версия программатора, с помощью которого можно залить прошивку в микроконтроллер АТМЕГа (так называемый программатор Геннадия Громова). Схема состоит всего из 10 детатей:Диоды можно взять любые импульсные (например, наши КД510, КД522). Разъем – “мама”. Питание на МК (+5В) нужно подавать отдельно, например, от того же компьютера с выхода USB.
Все это можно собрать навесным монтажом прямо на разъеме, но если вы крутой паяльник и знаете, что такое smd-монтаж, то можете сделать красиво:
Программировать только программой Uniprof. Тут хорошее описание программы: http://www.getchip.net/posts/025-uniprof-universalnyjj-programmator-dlya-avr/
Алгоритм прошивки с помощью программатора Громова
Программатор с установленной микросхемой подключаем к СОМ-порту компьютера, затем запускаем Uniprof, затем подаем питание на микроконтроллер.
И первым делом проверяем, читаются ли фьюз-биты.
Если все ок, выбираем файл с нужной прошивкой и жмем запись.
Будьте предельно внимательны и осторожны, потому что если глюканет при записи фьюзов, то МК либо на выброс, либо паять схему доктора (а она сложная). Если поменяете бит SPIEN на противоположный – результат будет тот же (к доктору).
ПРОГРАММАТОР AVR USB
Программатор выполнен на основе драйвера от Objective Development и полностью совместим по командам с оригинальным программатором AVR910 от ATMEL. Описание устройства. Предохранитель защищает линий питания порта USB от случайного замыкания по цепям питания программатора. Диоды VD1, VD2 впрямительные кремниевые, они предназначены для понижения питания микроконтроллера до 3,6 В. Согласно документации, контроллер может работать при таком напряжении питания до частоты чуть более 14 МГц. Светодиоды VL1 (“
Светодиод VL3 (“PWR”) показывает подачу питания на программатор.
Джампер J1 – (MODify) служит для начального программирования управляющего МК программатора. При его замыкании, к разъему ISP подключается внешний программатор и производится загрузка в МК управляющей программы. После программирования управляющего МК программатора этот джампер необходимо разомкнуть и замкнуть джампер J2 – NORMal.
Джампер J3 LOW SCK понижает тактовую частоту порта SPI МК программатора до ~20 кГц. При разомкнутом джампере частота SPI нормальная, при замкнутом – пониженная. Переключать джампер можно на ходу, так как управляющая программа МК программатора проверяет состояние линии PB0 при каждом обращении к порту SPI. Не рекомендуется переключать джампер при запущенном процессе записи/чтения программируемого МК, т.к., скорее всего, это приведет к искажению записываемых/читаемых данных. Джампер J3 введен для возможности программирования МК AVR, тактируемых от внутреннего генератора 128 кГц.
Резисторы R10 – R14 предназначены для согласования уровней сигналов микроконтроллера программатора и внешних цепей (программируемый МК или другой программатор). Тактовая частота порта SPI МК программатора при разомкнутом джампере J3 равна 187,5 кГц. Это позволяет программировать контроллеры с тактовой частотой примерно от 570 кГц для ATtiny/ATmega, 750 кГц для 90S и 7,5 МГц для 89S. Контроллеры программируются от 10 до 30 секунд (при использовании утилиты AVRProg v.1.4 из пакета AVR Studio) вместе с верификацией в зависимости от объема FLASH памяти и тактовой частоты.
На вывод LED разъема ISP выведен меандр с частотой 1 МГц для “оживления” МК, у которых были ошибочно запрограммированы фьюз-биты, отвечающие за тактирование. Сигнал генерируется постоянно и не зависит от режима работы программатора. Программатор тестировался с программами AVRProg v.1.4 (входит в пакет AVRStudio), ChipBlasterAVR v.1.07 Evaluation, CodeVisionAVR, AVROSP (ATMEL AVR Open Source Programmer).
Для нормального функционирования контроллера в схеме необходимо, чтобы были запрограммированы (установлены в “0”) биты SPIEN, CKOPT, SUT0 и BODEN. Обычно микроконтроллеры , идущие с завода, т.е. новые, имеют уже запрограммированный бит SPIEN. Остальные биты должны быть незапрограммированные (установлены в “1”).
Инструкция по установке и работе. Прошить контроллер. Подключить свежеиспеченный программатор к компьютеру через USB. Операционная система найдет новое устройство – AVR910 USB Programmer, при предложении автоматически найти драйвер, отказаться, и указать путь к inf-файлу, в зависимости от установленной на вашем компьютере операционной системы.
На форуме находятся все файлы, а также печатная плата для нашего программатора avr. Здесь покажу технологию сборки USB программатора AVR и упаковки в корпус. Для начала скачиваем архив и делаем печатную плату.
Потом впаиваем на неё все детали.
Подгоняем плату под корпус, делаем все замеры, сверлим отверстия и вот вам готовый прибор, с универсальной платой.
Если нет специальной измерительной аппаратуры, можно произвести проверку при помощи светодиода. Светодиод подключается анодом к контакту LED, катодом к любому контакту GND ISP-разъема. При подаче питания светодиод должен светится в «полнакала». При замыкании пинцетом ножек кварцевого генератора светодиод должен либо засветится в «полный накал», либо свечение должно отсутствовать.
Без ощибок собранный программатор с правильно запрограммированным микроконтроллером в настройке не нуждается. Но если у программируемого МК вход RESET подтянут к напряжению питания резистором, то номинал резистора не должен быть ниже 10 кОм – это связанно с пониженным напряжением питания управляющего контроллера в схеме программатора и введением ограничительных резисторов на шине ISP-разъема.
Форум по usb программатору
Форум по обсуждению материала ПРОГРАММАТОР AVR USB
USB программатор своими руками на ATmega8
Предлагаем Вам схему USB программатора на микроконтроллере ATmega8. Этот USB программатор Вы можете собрать своими руками за несколько минут на макетной плате Breadboard Half (BREADBOARD – 456 HOLES) размером 82х59 мм. На этой плате хватит места и для программируемых микроконтроллеров в корпусах до DIP-28.
Этим USB программатором можно программировать микроконтроллеры AVR ATmega и ATtiny (другие программировать не пробовал). Этот программатор заметит Вам плату Arduino, он более удобен для экспериментов с различными микроконтроллерами и микропрограммами для них (скетчами). USB программатор работает под управлением микропрограммы ArduinoISP.
Минимальный набор деталей для программатора
- Микроконтроллер ATmega8 (ATmega8A-PU, ATmega8L-PU) 1шт
- Макетая плата Breadboard Half (BREADBOARD – 456 HOLES) размером 82х59 мм 1шт
- Интерфейс USB-UART (подойдет USB-DATA кабель от старого сотового телефона) 1шт
Остальные детали, которые вы увидите на схеме для работы универсального, самодельного, простого программатора не существенны.
О подключении пробников, бузер можно подключить на линию MISO и слушать как общаются между собой микроконтроллеры. Светодиод можно подключить к 15 ножке микроконтроллера ATmega8, если схема собрана правильно и в Atmega8 залит скетч ArduinoISP, светодиод будет плавно менять яркость свечения.
Прежде чем воспользоваться самодельным программатором, необходимо загрузить в микроконтроллер программатора микропрограмму ArduinoISP из примеров к программе Arduino IDE. А еще раньше, необходимо настроить микроконтроллер ATmega8 на работу на частоте 8 МГц без внешнего кварцевого резонатора.
Мы здесь, приведем последовательность действий по прошивке микроконтроллера ATmega8 с помощью платы Arduino UNO и программы Arduino IDE. Возможно, так же, воспользоваться каким нибудь другим методом.
1. Добавьте в программе Arduino в список поддерживаемых устройств микроконтроллер ATmega8 без bootloader с тактовой частотой 8МГц. Внесите изменения в файл sketchbook/hardware/boards.
txt, добавив в него следующую секцию:
############################################################## a8noboot_8MHz.name=ATmega8 (no boot 8 MHz int) a8noboot_8MHz.upload.maximum_size=8192 a8noboot_8MHz.bootloader.low_fuses=0xa4 a8noboot_8MHz.bootloader.high_fuses=0xdc a8noboot_8MHz.build.mcu=atmega8 a8noboot_8MHz.build.f_cpu=8000000L a8noboot_8MHz.build.core=arduino a8noboot_8MHz.build.variant=standard ##############################################################
Уточнить размещение папки sketchbook можно в программе Arduino в меню / . Если в папке sketchbook нет папки hardware, создайте ее и создайте файл boards.txt
2. Подключите микроконтроллер ATmega8 к плате Arduino UNO как описано в Программатор для ATmega8A на Arduino с ArduinoISP.
3. В программе Arduino выберите / / и / . Далее загрузите в микроконтроллер ATmega8 программу ArduinoISP / / и .
4. Соберите программатор.
Для программатора Вам понадобится интерфейс USB-UART.
Вы можете воспользоваться кабелем от старого сотового телефона, как описано в этой статье Подбор USB-DATA кабеля вместо USB-UART модуля для самодельного Arduino. Что на мой взгляд, очень удобно. Но вместо этого кабеля Ваш программатор можно подключить к компьютеру с помощью платы преобразователя USB-UART.
На фотографии программируется микроконтроллер ATtiny84.
РадиоКот :: Универсальный AVR-программатор на Arduino.
РадиоКот >Схемы >Цифровые устройства >Примочки к ПК >Универсальный AVR-программатор на Arduino.
Как то понадобилось мне позаливать скетч из Arduino IDE в мелкий восьминогий ATTiny85, как правило, для этого используется Arduino с соответствующим скетчем ArduinoISP. Несколько китайских клонов Arduino Nano у меня имелось, поэтому и использовал их. Все бы хорошо, но мне не недоставало одного вывода. Точнее он имеется у тини (вывод RESET), но чтобы задействовать его как цифровой вход, нужно запрограммировать соответствующий фьюз.
С помощью ArduinoISP это можно сделать только один раз, и последующие попытки заливки скетчей с помощью этого и других программаторов ISP становятся невозможными, поскольку вывод с функцией RESET становится не доступным. Если дальнейшей модификации скетча (программы) не требуется, то и проблем нет, но в процессе разработки какого то устройства требуется неоднократная перепрошивка мк. Выход из этой ситуации один – использование высоковольтного программатора. Для AVR контроллеров с выводами 8, 14 используется высоковольтное последовательное программирование, а для мк с выводами 20 и больше – высоковольтное параллельное. Я озадачился поиском подобного программатора, но для меня было принципиально важно, чтобы он был на основе Arduino и работал из под Arduino IDE. Рассматривал вариант использования восстановителя фьюзов для тини, но уж очень хлопотная получается перепрошивка. Это нужно сначала восстановить фьюз, затем перепрошить мк, затем фьюз и т.д. В силу своих скромных способностей в программировании, вариант самому написать скетч для высоковольтного программатора на Arduino отпадал.
А вот поиск в инете увенчался успехом. Спасибо парню по имени Matthias Neerache, который создал для нас этот уникальный софт для ардуино.
Итак, какие функции умеет выполнять Arduino под управлением этой «подопытной обезьяны» (ScratchMonkey). Из мануала –
ScratchMonkey использует расширенную версию протокола STK500v2. Он реализует следующие методы программирования:
– ISP (In-Sistem Programming) внутрисхемное программирование использует 4х проводный протокол SPI для программирования и поддерживается почти всеми AVR мк. Главный недостаток – при определенных установках фьюзов может быть не пригодным для использования. В ISP режиме ScratchMonkey работает аналогично встроенному в IDE ArduinoISP программатору. Однако, ScratchMonkey немного более универсальный, поддерживает микроконтроллеры с более чем 128КБ флэш-памяти, и может работать с различными настройками фьзов определяющих режим генератора тактовой частоты мк. Имеет дополнительный выход XTAL (сигнал тактовой частоты), что позволяет запрограммировать мк с настройкой фьюзов на внешний генератор.
Кроме того, ScratchMonkey может эмулировать SPI (на те же пины) на более низкой частоте чем аппаратный SPI (Limp Mode), что позволяет программировать мк с внутренним генератором тактовой частоты, настроенным на 128 кГц.
– HVSP (High Voltage Serial Programming) высоковольтное последовательное используется для программирования мк 8 и 14 пин и не зависит от состояния фьюзов. Требует внешний источник 12В и транзисторный ключ для подачи высокого напряжения на RESET пин.
– HVPP (High Voltage Parallel Programming) высоковольтное параллельное используется для программирования мк от 20 пин и выше, не зависит от состояния фьюзов. Также требует внешний источник 12В и транзисторный ключ для подачи высокого напряжения на RESET пин.
– TPI (Tiny Programming Interface) Тини программный интерфейс для мк семейства ATtiny4/5/9/10 (SOT23-6 package). ТПИ использует только 3 вывода, и может работать либо в режиме низкого напряжения или в режиме высокого напряжения.
RESET пин может использоваться как обычные линии ввода/вывода.
Более чем достаточно функций для моих целей. Для начала тестирования составил простейшую схему (рис.1) на основе диаграммм из мануала ScratchMonkey и изготовил на макетке типа шилда для Arduino Nano (клона), Рис.2,3 (только ISP и HVSP режимы). Транзистор любой n-p-n.
Рис.1
Рис.1
Рис.3
Для начала этот программатор нужно “прописать” в ArduinoIDE . Делаем так: в папке ScratchMonkey/hardware/scratchmonkey , находим и открываем файл programmers.txt , копируем из него строки:
scratchmonkey_stk500v2.name=ScratchMonkey (STK500 Mode)
scratchmonkey_stk500v2.communication=serial
scratchmonkey_stk500v2.protocol=stk500v2
scratchmonkey_stk500v2_hvsp.name=ScratchMonkey HVSP (STK500 Mode)
scratchmonkey_stk500v2_hvsp.communication=serial
scratchmonkey_stk500v2_hvsp.protocol=stk500hvsp
Вставляем эти строки в аналогичный файл IDE: arduino-1.
6.12/hardware/arduino/avrp/rogrammers.txt. Добавляем к этим строчкам еще по 3 строки (выделены на рис.4), без них не работает. Открываем ArduinoIDE и видим, что добавились два программатора ScrstchMonkey (Рис.5).
Рис.4
Рис.5
В IDE открываем скетч ScratchMonkey.ino и прежде чем залить в Arduino добавим одну строчку. Дело в том, что при высоковольтном последовательном программировании было выявлено, что пин D11Arduino, подающий напряжение питания на мк при обращении к нему остается в 1, а значит программируемый мк остается под напряжением все время, что «не есть гуд». Я не знаю с какой целью автор это упустил, но при параллелном программировании питание отключается после обращения к мк. Открываем вкладку с файлом SMoHWIF_HVSP.h, находим функцию Stop() и добавляем строку digitalWrite(HVSP_VCC, LOW) Рис.6.
Рис.6
Компилим и заливаем скетч в Arduino (без шилда). Вставляем Arduino в шилд, подключаем к разъему (ISP или HVSP) через переходник Attiny.
Для режима HVSP подключаем 12V. В пункте Инструменты/Программатор выбираем соответствующий программатор (Рис.5). В пункте «Плата» выбираем предварительно установленные тини. Как добавить ATTiny в IDE здесь. Открываем в IDE файл скетча для тини и заливаем в мк кнопкой «Загрузка» или «Загрузить через программатор».
Что бы сделать действительно универсальный программатор AVR микроконтроллеров из Arduino родилась такая схема, Рис.7, реализующая все возможности ScratchMonkey.
Рис.7
Как видим схема гораздо проще, по сравнению с программаторами с аналогичными возможностями. На линии портов установлены ограничительные резисторы 1кОм, с целью предотвращения кз на этих линиях при неблагоприятных условиях. DD2 – dc/dc конвертер на микросхеме ME2149F 5/12V c Aliexpres Рис.8.
Рис.8
Или самодельный на MC34063, Рис.9. Рис.9
SA1 включает высокое напряжение и переключает низковольтный и высоковольтный режимы.
Светодиоды показывают состояние программатора. Разъем XR1 (Debag) для дополнительной отладки программатора, если что-то пойдет не так и сообщений avrdude не достаточно. Подключается к выводам RX и общий конвертера USB/UART, например к такому, Рис.10:
Рис.10
На компе запускается еще один ArduinoIDE и включается монитор предварительно выбранного порта. В мониторе будет выводиться информация ввиде как на рис. 11 слева. Расшифровка этой информации также показана на рисунке. Режим отладки «включается» в файле SmoConfig.h, где в одной из строк
#undef DEBUG_ISP
#undef DEBUG_HVSP
#undef DEBUG_HVPP
#undef DEBUG_TPI
#undef DEBUG_COMM
#undef нужно заменить на #define. Залить скетч заново в Arduino. Следует отметить, что процессы чтения/записи в режиме отладки замедляются раз в 100.
Рис.11
При параллельном программировании к разъему HVPP контроллеры подключаются согласно таблице 1 и даташиту.
Рис.
12
Чтобы работали индикаторы и программатор TPI, как заявляет автор, необходимо пропатчить исходники avrdude, заново собрать и скомпилировать.
Кому интересно как это делается можно посмотреть здесь , но сначала нужно пропатчить ( внести изменения в исходники avrdude). Patch –файл можно найти в папке ScratchMonkey – avrdude.patch.
Пропатченные и скомпилированные файлы avrdude.exe и avrdude.conf вставляются в папки ArduinoIDE вместо штатных файлов. В файл programmers.txt вставляются строки:
scratchmonkey.name=ScratchMonkey ISP/TPI
scratchmonkey.communication=serial
scratchmonkey.protocol=scratchmonkey
scratchmonkey.program.protocol= scratchmonkey
scratchmonkey.program.tool=avrdude
scratchmonkey.program.extra_params=-P{serial.port}
scratchmonkey_hvsp.name=ScratchMonkey HVSP
scratchmonkey_hvsp.communication=serial
scratchmonkey_hvsp.protocol=scratchmonkey_hvsp
scratchmonkey_hvsp.program.
protocol= scratchmonkey_hvsp
scratchmonkey_hvsp.program.tool=avrdude
scratchmonkey_hvsp.program.extra_params=-P{serial.port}
scratchmonkey_hvpp.name=ScratchMonkey HVPP
scratchmonkey_hvpp.communication=serial
scratchmonkey_hvpp.protocol=scratchmonkey_pp
scratchmonkey_hvpp.program.protocol= scratchmonkey_hvpp
scratchmonkey_hvpp.program.tool=avrdude
scratchmonkey_hvpp.program.extra_params=-P{serial.port}
Готово. В списке программаторов IDE должны добавиться три программатора:
ScratchMonkey ISP/TPI
ScratchMonkey HVSP
ScratchMonkey HVPP
При программировании должны работать индикация и TPI программирование.
Так как ScratchMonkey использует avrdude, то он будет работать и с оболочками дуды. Например с AVR8-Barn-O-Mat (барномат), необходимо только в установках указать пути расположения файлов avrdude, тогда при следующем запуске «барномата» в списках программаторов увидим ScratchMonkey.
Оболочки удобны при заливке HEX-файлов.
Успехов.
Файлы:
Пропатченная дуда
Схемы
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
