Настройка, эксплуатация электронного таймера ТЭ-15

Приветствую, дорогой читатель! Спасибо, что проявили интерес к моему дневнику…

Специальные устройства, отсчитывающие промежутки времени между событиями, принято называть таймерами. После истечения заданного отрезка времени, с такого устройства снимается специальный сигнал или оно включает/отключает оборудование.

Приборы, построенные на радиоэлектронных элементах и срабатывающие в зависимости от текущего времени суток, называются таймерами электронными реального времени. Основой конструкции подобных устройств обычно является часовой механизм. Привычный нам будильник представляет собой аналог простейшего такого прибора.

В настоящее время в различных отраслях промышленности, а также в бытовом секторе, получили широкое распространение цифровые таймеры. Они позволяют, например, включать и выключать электрооборудование, экономя тем самым электроэнергию.

Их можно запрограммировать, как на сутки, так и на неделю.

Их настройка, особенности подключения и эксплуатации не представляют особой сложности. Одним из таких устройств является электронный таймер ТЭ-15.

Содержание

Конструктивные особенности прибора ТЭ-15

Сегодня наше существование не обходится без использования множества электрических приборов. Регулярное использование, например, наружного освещения, подсветки аквариума, электронасоса, котла подогрева и другого оборудования, подталкивает к мысли автоматизации процесса их включения и выключения. Для этой цели имеется масса различных устройств, среди которых особое место отводится реле времени.

Прибор ТЭ-15 является недельным электронным программируемым таймером. Он изготовляется в Китае и адаптирован для русскоязычных пользователей. Представляет собой аналог устройства SASSIN 3SHC18A. Внешний вид прибора ТЭ-15 показан ниже.

Состав устройства

Приспособление для крепления позволяет производить монтаж реле времени на стандартную 35 мм DIN-рейку, который желательно устанавливать в распределительной щите, имеющего степень защиты не ниже IP 20.

Конструктивные элементы таймера размещаются в пластиковом корпусе, на переднюю панель которого вынесены органы управления в виде кнопок с резиновыми колпачками. Электрическая сеть подключается к верхним зажимам, а нагрузка – к нижним.

В состав устройства входят следующие компоненты:

микропроцессор со схемами управления;
жидкокристаллический (ЖК) информационный дисплей;
блок программирования прибора;
исполнительное реле нагрузки с мощными контактами;
миниатюрный импульсный источник питания;
встроенный аккумулятор.

С помощью микропроцессора осуществляется программное управления нагрузкой с учетом текущего времени суток. На жидкокристаллическом дисплее отображается текущее время, а также он применяется для выбора, настройки и установки режимов эксплуатации прибора.

Светодиодный индикатор оповещает о включении либо отключении оборудования.

Жидкокристаллический дисплей

Восприятие данных, отображаемых на жидкокристаллическом дисплее, намного удобнее, что является плюсом данного устройства. Плата ЖК-дисплея и его подключение показано ниже. В обновленных моделях прибора ЖК-дисплей показывает дополнительно секунды.

Переключающее реле

В электронном таймере используется реле, производителем которого является компания OMRON. Оно имеет характеристику АС1, то есть контакты силового реле позволяют переключать активный или мало индуктивный тип нагрузки, ток потребления которой не выше 16 А.

Выходная часть таймера

На токонесущие дорожки выходных цепей, используемых для подключения нагрузки, дополнительно нанесен слой припоя. Контакты переключающего реле способны выдержать силу тока до 16 А. Однако, несмотря на это, выходная часть устройства не имеет защиты, как от перегрузок, так и от короткого замыкания.

С целью упреждения аварийной ситуации и правильной эксплуатации следует дополнительно с прибором использовать автоматический выключатель с номинальным током не выше 16 А.

Электрооборудование, потребляющее большой ток, а также представляющее индуктивную нагрузку, рекомендуется подключать посредством контактора требуемой мощности.

Встроенный аккумулятор

В случаях отключения или перебоев электроснабжения выставленные значения сохраняются благодаря резервному источнику питания. В качестве такового используется некеле-марганцовый заменяемый аккумулятор.

Напряжение аккумулятора – 1,2 V, емкость – 40 mAh, срок службы – 3-5 лет. От аккумулятора цифровой таймер может работать около 150 часов.

Схемы подключения устройства

Рекомендуемая в инструкции по эксплуатации схема подключения электронного цифрового таймера ТЭ-15 имеет следующий вид:

В то же время, целесообразно прибор подключать через автоматический выключатель с номинальным током не выше 16 А.

Для подключения мощной однофазной нагрузки, как правило, используется контактор. Схема такого подключения может иметь следующий вид:

Подключение трехфазной мощной нагрузки, например, асинхронного двигателя, электронасоса или электрического котла подогрева, также осуществляется с помощью соответствующего контактора.

Настройка и программирование

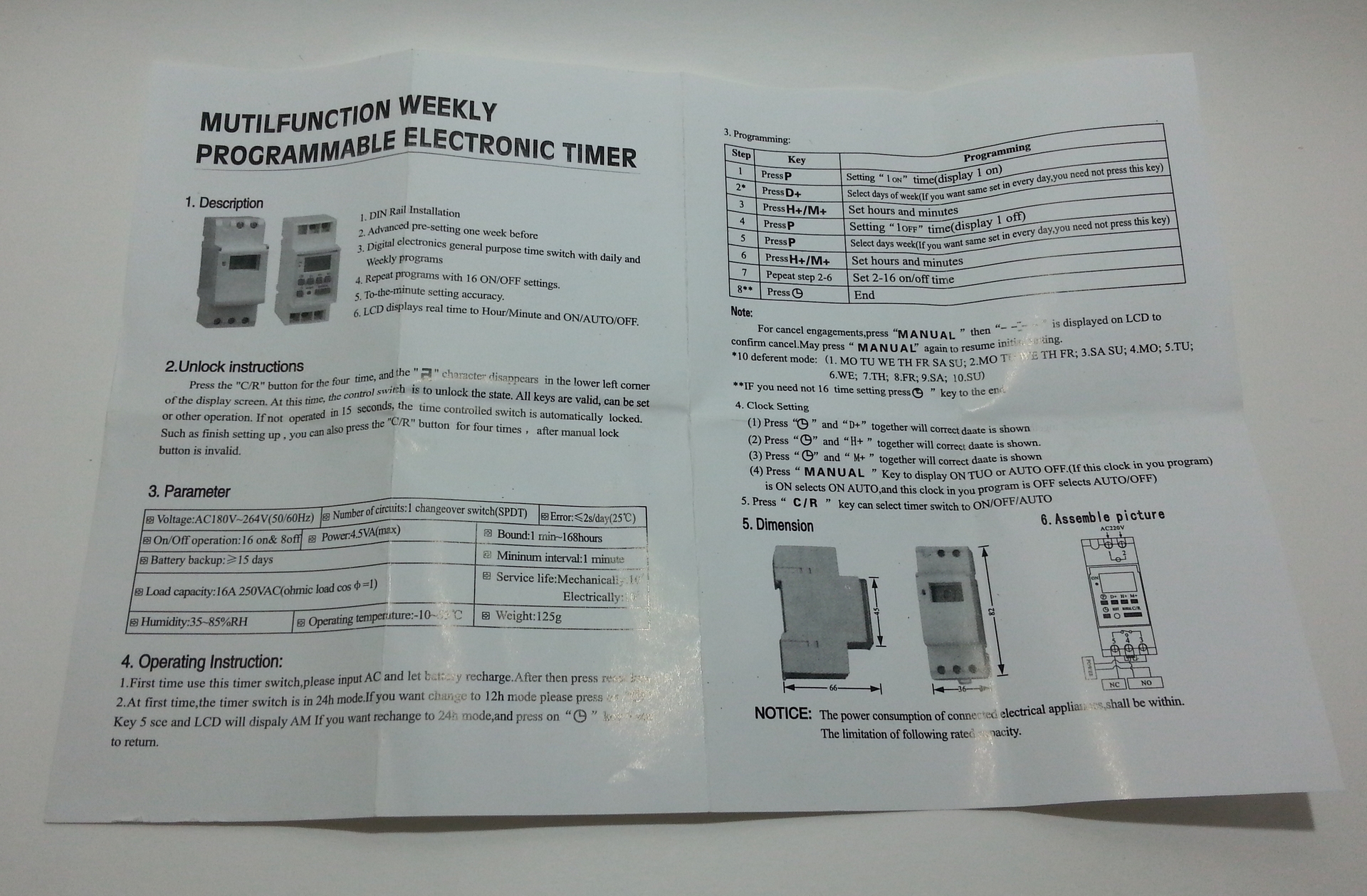

В инструкции по эксплуатации режимы работы отображены в виде следующей таблицы:

Особенности работы прибора и детальная инструкция по его программированию также изложены в руководстве. Поэтому есть смысл только визуально пояснить некоторые действия.

1. Нажать круглую кнопку ниже надписи «СБРОС».

2. В течение около 8 с осуществляется опрос состояния составных частей устройства, на дисплее отображаются все допустимые символы и включается обратный отсчет.

3. Установить 12-часовой или 24-часовой режим работы путем нажатия кнопки «Часы» и удержания ее около 5 с. На дисплее отобразится «AM» или «РМ, то есть половина дня или полный день.

4. Удерживая кнопку «Часы», установить текущую дату и время посредством нажатия кнопок. «Д+», «Ч+» и «М+». После отпускания кнопки «Часы», кнопкой «Д+» выбрать текущий день недели. На дисплее – «МО», «TU», «WE», «ТН», «FR», «SA», «SU».

5. Установить первый цикл включения устройства, предварительно нажав кнопку «Р», установить дату и время, как в предыдущем пункте.

6. Для запоминания выставленных значений повторно нажать кнопку «Р».
7. Программирование других циклов включения/выключения осуществляется аналогично. Всего имеется 16 циклов программирования.
8. Клавишей «РЕЖИМ» выбрать один из 4-х режимов включения или отключения нагрузки.

Продление срока эксплуатации таймера

В инструкции указан срок службы прибора более 20 лет. Однако нередко эксплуатация таймера становится невозможной по причине временной неисправности дисплея. Если все функции цифрового таймера находятся в штатном режиме, то дисплей начинает отображать все символы, как показано во втором пункте раздела настроек.

Поэтому, когда устройство подключено к электросети, невозможно обратиться к меню, чтобы осуществить, например, корректировку хранящихся в памяти данных.

Причиной является, скорее всего, повышенное напряжение заряда аккумулятора, поступающее вместо номинального в общую электронную схему.

При отключении прибора от сети дисплей входит в штатный режим. За счет резервного источника питания становится доступно программирование электронного таймера.

Для упреждения такой ситуации и продления срока эксплуатации устройства предлагается подключать его не по классической схеме, указанной в инструкции, а через выключатель или, лучше, через автоматический выключатель.

В результате этих действий с некоторыми неудобствами срок службы цифрового таймера можно продлить, несмотря на то, что дисплей отказывается отображать текущее состояние устройства.

Тогда переключение прибора в режим программирования можно осуществлять более оперативно, нежели путем отключения фазного провода от его клеммы.

С другой стороны, срок службы резервного источника питания не превышает 5 лет и с течением времени его емкость становится заниженной. Вследствие этого, при отключении электросети информация на дисплее становится едва заметной.

В этом случае неизбежна замена аккумулятора, несмотря на то, что он впаян в схему устройства и аналогичный трудно подыскать. В крайнем случае, в такой аварийной ситуации можно попытаться программировать таймер посредством внешнего источника питания с номинальным напряжением, подключенного к аккумулятору.

О новых разработках

В процессе эксплуатации прибора ТЭ-15 выявился ряд недостатков, одним из которых, как отмечено, является временная неисправность ЖК-дисплея.

Поэтому с целью повышения надежности эксплуатации и совершенствования существующего устройства компания EKF начала поставлять модели новых цифровых таймеров типа ТЭ-80 и ТЭ-80-24-230. Эти модели, как и ТЭ-15, относятся к линейке PROxima, но в них заложены улучшенные характеристики.

В более поздних моделях существенно возросло число программ, доступных пользователю. Например, они запоминают уже до 40 циклов включения/отключения.

Введенный дополнительный импульсный режим функционирования позволяет увеличить число циклов работы в два раза. К тому же, например, стоимость модели прибора ТЭ-80 не отличается от стоимости ТЭ-15.

Благодаря увеличенным размерам дисплея и более удобным кнопкам, стало намного проще программировать и эксплуатировать прибор. Дополнительно, в таймер электронный ТЭ-80-24-230 заложена возможность работать от источника постоянного напряжения 24 В.

Также в автономном режиме предусмотрено хранение информации в ТЭ-80 до трех лет, а в ТЭ-80-24-230 – до 10 лет.

Заключение

Таким образом, за последние годы парк реле времени претерпел существенные изменения. На смену устаревших образцов электромеханических устройств пришли электронные цифровые таймеры.

Приборы, построенные на основе микропроцессорной технологии, обладают рядом преимуществ и широкими возможностями при подключении и эксплуатации.

Гибкая настройка, незамысловатое программирование, небольшие размеры и удобство коммутации нагрузки позволяют использовать таймеры электронные для управления различными видами технологического оборудования. Они стали неотъемлемой частью как в промышленности, так и в бытовом секторе.

P.S. Каждому подвластен свой индивидуальный ход мыслей, поэтому при возникновении каких-либо вопросов, дополнений, уточнений и пожеланий обязательно оставляйте их в комментариях. Я постараюсь ответить и совместно расставить все точки над «и».

P.P.S. Основным инструментом заработка в сети и не только является компьютер. Как придать ему надежность, сделав быстрым и бессмертным, а также ускорить его работу до 30 раз приводится в следующей рассылке: barabyn.ru/wp/computer.

Инструкции | Реле времени, электронное, недельное, таймер. Настройка и схема подключения.

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т. д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

Параметр	Значение
Номинальное рабочее напряжение	220V
Частота питающей сети	50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах	180V-250V
Потребляемая мощность реле	не более 2VA
Допустимый ток переключающего контакта, при активной нагрузке	16А
Допустимый ток переключающего контакта, при реактивной нагрузке	8А
Минимальный шаг программирования	1 минута
Максимальный шаг программирования	168 часов
Число программ включения/отключения	16 циклов
Механическая износостойкость, циклов вкл/откл	10⁷
Электрическая износостойкость, циклов вкл/откл	10⁵
Время сохранения данных программирования, при отключении питания	до 150 часов
Точность хода часов в течении суток, при температуре +25°С	≤1 секунда
Габаритные размеры (ВхШхГ), мм	86,5х36х65,5
Диапазон рабочих температур, °С	-10°С~+40°С
Относительная влажность	35~85%

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени

Назначение кнопок и индикации	Надпись
Индикация включения контакта	ON
Кнопка программирования
Кнопка настройки дня недели	D+
Кнопка настройки часа	H+
Кнопка настройки минут	M+
Кнопка настройки и текущего времени
Кнопка сброса всех данных	RESET
Кнопка управления режимами (ON, AUTO, OFF)	MANUAL

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO – понедельник; TU – вторник; WE – среда; TH – четверг; FR – пятница; SA – суббота; SU – воскресенье.
Настройка дня недели осуществляется кнопкой D+

В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON – включено; OFF – отключено; цифры от 1 до 16 – номер цикла.
Настройка циклов осуществляется кнопкой

В нижней правой части дисплея:
режим управления
ON – включено постоянно; AUTO – автоматический режим; OFF – отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

реле времени, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A

Обсуждение реле времени на форуме…

Таймер электронный ТЭ-15 EKF в Алматы (Таймеры)

Цена: Цену уточняйте

за 1 ед.

Компания Светотехника-1, ТОО (Алматы) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Таймер электронный ТЭ-15 EKF, расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.

Описание товара

аймеры электронные применяются в бытовых и промышленных электроустановках для автоматического включения / отключения питания различного электротехнического оборудования в установленное пользователем время и для отсчета интервалов времени.
Просты в эксплуатации и монтаже:
однофазная нагрузка менее 25 А подключение напрямую;
однофазная нагрузка более или равная 25 А – подключение через контактор ( электромагнитный пускатель) ;
трехфазная нагрузка – подключение через контактор ( электромагнитный пускатель ).
Соответствуют требованиям ГОСТ51342.2.3-99, климатическое исполнение УХЛ4. Монтаж на 35мм DIN-рейку. В части воздействия механических факторов соответствуют ГОСТ 17516.1-96, М1.
Принцип работы таймеров электронных ТЭ-15
Таймер состоит из следующих узлов: блока питания, микропроцессора, жидкокристаллического дисплея, кнопок программирования, реле, блока зажимов, резервного аккумулятора и светодиодного индикатора состояния работы таймера.
Микропроцессор таймера обеспечивает выполнение программы, управления временем включения и отключения нагрузки.
Программирование таймера осуществляется кнопками, расположенными на лицевой панели.
Жидкокристаллический дисплей таймера отображает:
текущее время (включается кнопкой ВРЕМЯ),
программирование (включается кнопкой ПРОГРАММИРОВАНИЕ).
Индикатор «ВКЛ» на лицевой панели включается при срабатывании реле.
Основные преимущества таймеров электронных ТЭ-15
1. Подключение нагрузки непосредственно к таймеру.
2. Наличие жидкокристаллического дисплея.
3. Монтаж на 35 мм DIN-рейку.
4. Гарантийные обязательства составляют 5 лет.
5. Срок эксплуатации составляет более 20 лет.

Товары, похожие на Таймер электронный ТЭ-15 EKF

Таймер электронный ТЭ15-1мин/7дн-16on/off-16А-DIN TDM

Описание

Назначение

Для включения/отключения нагрузки в запрограммированное время с режимами работы по суточному или недельному циклу.

Применение

В промышленных и бытовых электроустановках для автоматизации технологических процессов, управления освещением и др.

Материалы

Корпус из негорючего самозатухающего пластика.

Конструкция

Таймеры ТЭ8А, ТЭ8 и ТЭ15 состоят из следующих узлов: блок питания, микропроцессор, ЖК-дисплей, кнопки программирования, реле с переключающимися контактами, контактные зажимы, резервный аккумулятор и световой индикатор включения реле.

Работа таймеров производится от текущего времени и дня недели.

Микропроцессоры таймеров обеспечивают выполнение 8 циклов управления временем включения и отключения нагрузки. Программирование осуществляется кнопками, расположенными на лицевых панелях таймеров.

Преимущества

Таймеры снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу в течение 150 часов при отключении питания сети;
Разнообразие имеющихся режимов работы (все дни недели, определенный день, рабочие дни, выходные и др. – всего 15 режимов) позволяет запрограммировать работу таймера под любые потребности технологического процесса разного уровня сложности;
Наличие в ассортименте таймера ТЭ8, устанавливаемого в вырез щитка 45х45 мм, убирает ограничение применения таймеров данного функционала только исполнениями на din-рейку;

Аксессуары

Реле ТЭ8 устанавливается на din-рейку или монтажную плоскость при помощи разъема Р8Ц.

Схемы подключения к сети:

Технические характеристики

Наименование параметра	Значение
Наименование параметра	ТЭ8А	ТЭ8	ТЭ15
Номинальный ток нагрузки In, А при cos φ=1 при cos φ=0. 4	16 8
Номинальное напряжение, В	230
Номинальная частота, Гц	50
Потребляемая мощность, не более, Вт	5
Число ячеек памяти: ВКЛ+ВЫКЛ	16+16
Шаг установки выдержки времени, мин	1
Режимы работы	суточный/недельный
Погрешность отчета временных интервалов, с/сутки	1	1	2
Время работы от источника резервного питания при отключении сети, час	150
Электрическая износостойкость, не менее, циклов	10⁵
Механическая износостойкость, не менее, циклов	10⁷
Тип контакта	1Р (переключающий)	1Z (замыкающий)	1P (переключающий)
Масса, кг	0,175	0,175	0,15
Способ установки	Din-рейка	Вырез щита 45х45 мм (подключение контактов с помощью разъема Р8Ц)	Din-рейка
Ширина таймера на din-рейке	50	—	36

Номенклатура

Таймер электронный на din-рейку астрономический ТЭ-АС-1мин/24ч-8on/off-16А-DIN TDM	SQ1503-0023
Таймер электронный на din-рейку ТЭ15-1мин/7дн-16on/off-16А-DIN TDM	SQ1503-0005
Таймер электронный цокольный в крышку щитка ТЭ8-1мин/7дн-8on/off-16А-8Ц/Щ TDM	SQ1503-0004
Таймер электронный двухканальный на din-рейку ТЭ822-2кан-1мин/7дн-44on/off-16А-DIN TDM	SQ1503-0003
Таймер электронный на din-рейку ТЭ8A-1мин/7дн-8on/off-16А-DIN TDM	SQ1503-0002

Контакты

Схема подключения электронного таймера тэ 15

Предназначено для периодического / программируемого включения и выключения потребителей, избавляя от необходимости выполнять данные операции вручную. Применяется в освещении (в т. ч. наружной подсветки рекламы), автоматическом подогреве воды, системе «тёплый пол», управлении насосом, вентиляцией, электродвигателями и т. д.

Конструктивно устройство состоит из корпуса с откидываемой защитной крышкой, блока питания, микроконтроллера с кнопками управления и жк – дисплеем, выходного реле с контактурой. Встроенный аккумулятор вкупе с электроникой позволяет в отсутствие питающего напряжения «помнить» настройки в течении 6 суток. Дискретность программирования составляет 1 мин., погрешность не более 2 секунд в сутки.

Схема подключения таймера ТЭ15

Максимальный коммутируемый ток равен 16 А (до 3, 5 кВт при нереактивной нагрузке). «Умощнение» производится при помощи магн. пускателя или модульного контактора, например ABB ESB 24-40 (в случае 3 – фазной нагрузки) или ESB 20-20 (1 – фазная нагрузка).

Автоматический выключатель не должен превышать номинал в 16А, а в идеале 10А ввиду инерционности первого (гарантированное отключение АВ составляет 1, 45 от номинала).

Уставки включения и отключения

Сброс программ и времени

Настройка текущего времени и дня недели
1). Необходимо выставить режим отображения времени – 24 / 12 часовой с пометкой «AM» (до полудня) / «PM» (после полудня). Для выбора следует нажать и удерживать кнопку с изображение часов в течении 3 секунд.
2). Зажав кнопку «ЧАСЫ», переключаемся между днями недели (Пн – Вс) по круговой нажатиями кнопки «Д+». Остановившись на нужном дне недели, не отпуская первой кнопки с циферблатом, нажимаем «Ч+» до отображения текущего часа. По аналогии с днями – часами выставляем минуты.

Программирование цикла
После нажатия кнопки «P» индицируется возможность программирования половины цикла, отвечающего за включение (1 ON). Нажатиями на «Д+» выбираем одну из 9 вариаций срабатывания – в будни, все дни, первые 3 дня недели, только Сб + Вс и т. д.; затем кнопками «Ч+» и «М+» по кольцевой схеме выставляем время и нажимаем снова «P» – отобразится цикл отключения «1 OFF» (далее по аналогии с «1 ON»). Для сохранения итогового цикла (которых может быть 8) нажать кнопку «ЧАСЫ».

Внесение изменений в запрограммированном цикле
Нажимая несколько раз кнопку «ЧАСЫ» и дождавшись номера необходимого цикла (переключение по кругу) – далее кнопка «РЕЖИМ» – произойдёт сброс с возможностью перепрограммирования ( — : — ), затем с помощью «Д+», «Ч+», «М+» произвести необходимые изменения.

Стоимость монтажа и настройки таймера зависит от количества уставок включения / выключения – Перейти на страницу с подробными ценами на услуги

В быту мы применяем много электрических механизмов, регулярность использования которых наводит на мысль автоматизации процесса. Например, управление наружным освещением или насосом скважины. Идея эта не новая, и есть масса приспособлений подобного назначения, которые получили общее название – реле времени (таймер электронный).

Программируемый недельный таймер электронный ТЭ 15 (рис.1) — это прибор, который может управлять многими бытовыми устройствами. Он — яркий образец преимущества современных технологий. Чтобы убедиться в этом, достаточно вспомнить, какими приспособлениями приходилось пользоваться ранее.

Рис. 1 Цифровой таймер электронный ТЭ 15

Немного истории

Ранее пользовался популярностью таймер механический. Встроенный в розетку он мог включать бытовые приборы на определенное время (см. рис. 2). По сути, это был таймер обратного отчета, соответственно, сфера его применения была ограничена.

Рис. 2 Кухонный таймер — розетка Lemanso LM671

По сути, это обычная розетка с таймером, пик популярности таких устройств пришелся на середину 80-х прошлого века. Время шло, постепенно механические устройства сменили электромеханические, их, в свою очередь, вытеснили электронные, такие как электронный секундомер. Функциональность этих приспособлений существенно расширилась. Теперь пришла очередь цифровых приборов.

Вернемся, к теме статьи.

Конструктивные особенности

Как и любой прибор данного типа, таймер электронный ТЭ 15 состоит из следующих конструктивных элементов:

малогабаритного импульсного блока питания
микропроцессора и его электронной обвязки
информационного ж/к дисплея
интерфейсного блока управления (кнопки для программирования)
реле, подключающего или отключающего нагрузку
аккумулятора (он необходим для сохранения настроек, если отключено питание)

Наличие программируемого микропроцессора позволяет задать восемь различных циклов программ, которые будут управлять нагрузкой. Делается это при помощи кнопок, установленных на лицевой панели (рис.3).

Рис. 3 Кнопки блока управления

Информационный дисплей может работать в двух режимах: отображать текущее время и использоваться при установке режимов работы.

Настройка

Подробная инструкция программирования, руководство, а также электрическая схема подключения прилагаются к устройству. Поэтому эту часть мы рассмотрим кратко, чтобы вспомнить детали.

Краткая инструкция по программированию

1. Подать питание на таймер

2. Нажать кнопу «Сброс» (отмечена красным овалом на рис. 4)

Рис. 4 Кнопка «Сброс»

3. Дождаться окончания процедуры опроса состояния (длится около восьми секунд), на индикаторе при этом включается обратный отчет.

4. Установить текущие временные данные и дату. По умолчанию время установлено в 24-х часов режиме, для перехода в 12-ти часовое отображение, следует нажать кнопку, над которой изображен символический циферблат (отмечена на рис. 5), и продержать ее в этом состоянии не менее пяти секунд. По истечении этого срока на дисплее отобразится выбор между «AM» и «РМ» (до полудня или после). Для перехода обратно в режим 24-х часов следует снова нажать эту кнопку.

Рис. 5 Красным отмечена кнопка выбора режима времени

5. Выбрав режим отображения, следует задать текущие временные параметры. Чтобы сделать это, необходимо удерживая кнопку с циферблатом (см. рис. 5) и нажать «Д+» (рис. 6 отмечена красным). Таким образом, выбирается день недели. Обозначения «МО», «TU», «WE», «ТН», «FR», «SA», «SU» — это принятое в английском языке сокращение дней недели по первым двум буквам, они соответствуют понедельнику, вторнику, среде, четвергу, пятнице, субботе и воскресенью.

Время задается кнопками «Ч+» и «М+» (на рис. 6 отмечены зеленым и синим), при помощи которых выставляются часы и минуты.

Рис. 6 Кнопки установки дня недели и времени

После того, как установлена дата и указано время, можно приступать к программированию. Делается это следующим образом:

для установки первого цикла срабатывания следует нажать кнопку, указанную на рис. 7
после этого выбрать день недели при помощи кнопки «Д+» (на рис. 6 обозначена красным)
далее устанавливаем точное время срабатывания при помощи кнопок «Ч+» и «М+»
нажимаем клавишу управления, указанную на рис. 7, для завершения программирования данного цикла включения

Рис. 7 Кнопка управления циклами

Управление остальными циклами совершается таким же образом. Если возникла необходимость отключить какой-либо из установленных режимов срабатывания, достаточно нажать кнопку управления (рис. 7), выбрать цикл и включить клавишу «Режим».

Данный прибор может включать или выключать подключенное оборудование. Выбор этой опции осуществляется кнопкой «Режим». При этом на индикаторе отобразится состояние контактов: « «Auto Off» «Auto On», что соответствует разомкнутым или сомкнутым контактам реле.

Рис. 8 Подключение нагрузки

Как видите, принцип подключения довольно прост: к контактам «1» и «2» подается напряжение, нагрузка заведена на контакты «3» и/или «5». При указанном способе подключения лампа L1 будет выключенной, а L2 — включенной. Когда приспособление сработает, ситуация поменяется. L2 – погаснет, L1 – загорится.

Применение

Если вы применяете такой прибор, в комментариях к статье поделитесь, для каких целей его используете, эта информация может быть кому-нибудь полезной.

Приветствую, дорогой читатель! Спасибо, что проявили интерес к моему дневнику…

Их можно запрограммировать, как на сутки, так и на неделю. Их настройка, особенности подключения и эксплуатации не представляют особой сложности. Одним из таких устройств является электронный таймер ТЭ-15.
