Программы для электромонтажа: как нарисовать схему плана разводки, прокладки электрики в квартире, создания планировки

как нарисовать схему плана разводки, прокладки электрики в квартире, создания планировки

Содержание:

Для чего нужна схема электропроводки в квартире

Проект создают на основании утвержденного технического задания. В схеме указывают:

• размещение кабельных линий;
• места установки выключателей и розеток;
• точки подключения светильников, других потребителей.

При подготовке чертежей учитывают планировку помещений. В расчетной части определяют параметры кабеля, который соответствует потребляемой мощности.

Подробная схема упрощает монтаж электропроводки. Этот документ пригодится для составления перечня необходимых покупок. Точные вычисления помогут выполнить требования действующих нормативов безопасности.

Важность правильных расчетов

Сейчас в интернете можно найти много информации по данной теме. Но если нет элементарных знаний в области электрики и хотя бы минимального опыта монтажа электропроводки, работу стоит доверить специалисту.

Помимо основных понятий об электромонтаже, важно знать сечения провода, общую длину всей проводки, глубину проведения провода, основные принципы изоляции и соединения электропроводов.

После выхода программ, которые помогают делать все расчеты и планы электропроводки, электрикам стало намного легче осуществлять проектирование электропроводки в квартире и в любых других помещениях, а также делать все необходимые расчеты для положения проводки.

Раньше, когда не было таких программ, электрику приходилось самостоятельно проводить все расчеты и чертить планы и схемы на бумаге. С приходом в нашу повседневную жизнь компьютеров и новых программных разработок, расчёт электропроводки для своей квартиры или частного дома сможет сделать практически любой человек.

Не стоит забывать о том, что электропроводка — очень капризная система, которая при неправильной установке может вызвать замыкание в сети, и пожар. А при ошибочном проектировании и вообще не будет работать. Не включатся лампочки, телевизор, не сможет нагреваться электроплите, котел.

Преимущества программирования различных схем электропроводки

Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.

Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.

Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.

Возможности программ

С применением специализированного ПО решают следующие задачи:

• вычисляют параметры системы электроснабжения с потерями напряжения на длинных участках трассы;
• уточняют сечение подходящих проводников и другие параметры кабельной продукции;
• составляют перечень расходных материалов и других функциональных компонентов.

Схему разводки создают с учетом потребностей будущих пользователей. Светильники, розетки, выключатели устанавливают в удобных местах.

Особенности использования специальных программ в работе электриков

В процессе профессиональной деятельности электрикам приходится:

• рассчитывать сечение провода, количество основного или расходного материала;
• определять мощность электропривода, номинальное значение тока и иные параметры;
• проектировать заземление, щиток, проводку в жилом здании, производственном помещении;
• делать трассировку электронных плат.

Без специального ПО справиться с задачей сложно.

Современные технологии позволяют выполнить работу быстро, но при условии предварительного ознакомления с программой. Для этого представлены демонстрационные версии.

Тестирование рассчитано на месяц бесплатного применения, помогает при исполнении разового задания или получения навыков в моделировании электросхем.

Специализированные ПО предусмотрены для студентов технических колледжей, вузов, начинающих и профессиональных электриков, инженеров-электронщиков, которые постоянно работают над новыми проектами.

Платные приложения с демоверсиями

Казалось бы, что специализированные программы это исключительно прерогатива крупных разработчиков, которые делают софт на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером считается программа AutoCAD, возможности которой позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались больше как простой «электронный кульман», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов различного профиля, в том числе и электриков.

Отечественным аналогом является NanoCAD – это тоже программа для рисования, которая, по отзывам пользователей, обладает не меньшим функционалом, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Несмотря на то, что обе эти программы изначально делались на платной основе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.

Даже в таком виде они позволяют нарисовать схему для монтажа одно или трехфазной электропроводки в квартире или для дома.

Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическим режимах – причем полноценная однолинейная схема электропроводки не проблема даже для бесплатной версии. В отличие от предыдущих программ может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и из-под IOs или Android).

Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее возможности как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в освоении функционала.

Также можно воспользоваться онлайн сервисами, которые работают за определенную абонентскую плату, но гарантируют отличный результат работы и круглосуточную поддержку. Презентация одного из них, CAD5d – на следующем видео:

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

• Выполнить расчет электроснабжающей линии.
• Подсчитать вероятные потери напряжения на линии.
• Подобрать подходящее сечение проводов.
• Спрогнозировать необходимое количество кабелей (плюс запас).
• Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

Кроме того, программа «Электрик» содержит отдельный модуль для расчета заземления частного дома или подстанции.

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Скачиваем и устанавливаем программу

Ничего сложного в загрузке и установке программы для расчета электрических цепей нет. Два этапа, подразумевающих по несколько коротких шагов для вас пройдут без проблем, благодаря наличию пошаговой инструкции.

Скачиваем Электрик

Изначально нам нужно скачать, а также установить программу для работы с электрическими схемами. Делается это примерно так:

1. Мы переходим немного ниже и жмем кнопку, которая позволит бесплатно скачать наше приложение.
2. Дожидаемся завершения загрузки и распаковываем архив с программой.
3. Устанавливаем наш набор инструментов и закрываем инсталлятор.

Теперь давайте разбираться, как пользоваться этим софтом.

Как пользоваться

В принципе, в процессе работы с программой Электрик нет ничего сложного. В зависимости от цели, которую вы для себя поставите, мы просто жмем кнопку того или иного инструмента, а потом вводите параметры, необходимые для расчета цепи. Например, для того чтобы рассчитать электропроводку, необходимую для прокладки в квартире, придерживаемся следующего алгоритма:

1. Запускаем нашу программу и жмем кнопку с надписью «Квартира».
2. Выбираем подходящую для себя конфигурацию, кликнув по «Выбор схемы».
3. Обязательно указываем материал, из которого будут состоять провода, подбираемые для прокладки в данном помещении.
4. После этого настраиваем параметр «Прокладка провода», переключая триггер в то или иное положение.
5. Когда подготовка будет завершена мы можем нажать ту или иную кнопку, и таким образом запустить тест на короткое замыкание, проверить силу тока на различных участках цепи, определить мощность на них же и так далее.

Если квартира, в которой прокладывают кабель обладает большим количеством комнат, нежели одна, при помощи текстового поля установите нужное значение. В результате программа автоматически рассчитает, какие нужны кабеля, каково должно быть их сечение и другие параметры, которыми должен владеть электрик, занимающийся проводкой.

Кроме этого, на выходе вы получите полноценную электрическую принципиальную схему, которой можно будет руководствоваться для прокладки кабелей.

Пример работы в программе «Электрик»

Самое простое, что может сделать эта программа, — это помочь рассчитать количество проводов, необходимых для замены проводки в комнате. Режим счета активируется из главного окна программы по нажатию на кнопку «метраж», после чего открывается окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж размерными метками, и рядом с каждым из них есть окно для ввода числовых значений. Для расчетов вам потребуются следующие данные: длина, ширина и высота помещения, количество розеток и их высота от пола, количество необходимых для них осветительных приборов и выключателей.

Программа рассчитывает количество кабеля, необходимое для отдельной комнаты — чтобы получить общую сумму, вычисления необходимо повторить отдельно для каждой комнаты в комнате.

Когда все данные занесены в соответствующие ячейки, программа сразу показывает готовый результат, к которому вы можете вручную добавить определенный объем резервной копии отснятого материала.

При этом нет необходимости записывать результаты расчетов — программа сама отображает данные для каждой комнаты в отдельных ячейках — она ​​может хранить длину кабеля для десяти комнат и предоставлять общее количество кабеля, необходимого для покупки для электромонтажные работы.

Наглядно весь процесс расчета на видео:

Аналоги

У приложения, о котором мы сегодня говорили, существует целый ряд похожего софта, способного справляться с той же задачей. Например, вот некоторые из таких программ:

• Proteus.
• NI Multisim.
• LTspice/SwitcherCAD.
• EasyEDA.
• TINA-TI.
• OrCAD.

Вы вправе выбирать любое приложение, но перед тем, как отказаться от Электрик, мы рекомендуем трижды подумать, ибо данная программа является, несомненно, лучшей.

Программы для смартфона

Для активных пользователей, которые часто проводят время в командировках, разработаны мобильные версии программных продуктов. Приложения скачивают из официальных источников или магазинов App Store или Google Play на телефон либо планшет, применяют для расчетов, проектирования в любое удобное время без привязки к домашнему компьютеру.

Наиболее подходящий сервис для электриков, радиолюбителей, монтеров – «Мобильный электрик».

«Мобильный электрик»

Приложение ориентировано на моментальное вычисление искомых показателей электрических цепей по исходным данным.

С помощью программы можно:

• сделать расчет параметров электроцепи, подключаемых устройств;
• узнать сечение проводников;
• вычислить мощность ТЭНа;
• определить количество предохранителей, нагрузку на отдельных участках.

Система имеет много полезных функций, которые помогают продуктивно решить поставленную задачу.

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Программа для проектирования электрики в квартире и в частном доме

2D проектирование электрики в квартире или в загородном доме онлайн, воспользуйтесь планировщиком Remplanner.

Проектирование электрики в программе Remplanner

Простая в использовании программа для проектирования электрики, электропроводки, розеток и выключателей. В планировщике можно спроектировать освещение, розетки и выключатели, слаботочку, полы с подогревом, подключение кондиционеров. Специальные знания и навыки для проектирования в программе по электрике не требуются.

*Для начала работ в программе по проектированию электропроводки в квартире, необходимо нарисовать стены помещения и установить электрощиток на плане. Далее в планировщике можно нарисовать:

• План монтажа силовых розеток 220В и электрощитка
• План монтажа слаботочных розеток
• План монтажа осветительных приборов и выключателей
• План монтажа кондиционеров и теплых полов
• Распечатать смету и расчеты.

Спроектировать электроснабжение бесплатно

Разработка проекта электроснабжения в доме своими руками..
Закажите технический дизайн проект вашей квартиры или загородного дома.
Как нарисовать план розеток в программе планировщике своими руками.

Последовательность монтажа электропроводки скрытого типа

Скрытая электропроводка монтируется в той же последовательности, что и открытая, только ее проводят внутри стен или в полу. Сначала нужно установить распределительный ящик для проводных линий, к нему подключаем основной провод питания.

Затем устанавливают рубильники в распределительный ящик и подводят к ним провода, которые будут находиться внутри помещения. Нужно отмерить запас провода, проложить внутренний канал и на расстоянии полтора метра установить в этом месте первую распределительную коробку.

В ней нужно выбрать основные провода по сечению в зависимости от того, куда будет идти провод, выбрать толщину сечения провода. К кухне, прачечной ведутся провода более толстого сечения от 2.5 мм. В зал, спальню ведутся провода более тонкого сечения от 1.5 мм.

Внутренние каналы нужно прокладывать в изоляционных трубах, переходя из комнаты в комнату не забывать ставить распределительную коробку и в ней обязательно оставлять запас провода. Соединения проводов должны быть легкодоступными и прочно изолированными. Розетки должны иметь дополнительную защиту от детей и от попадания влаги.

Не стоит забывать о том, что провода должны монтироваться в специальные кабель каналы для доступности их демонтажа. Всегда стоит помнить, где был проложен кабель, так как при последующем ремонте в эту стену могу вбиваться гвозди и вкручиваться шурупы. И это может привести к повреждению электропровода, что приведет к короткому замыканию в электросети.

Типовые схемы

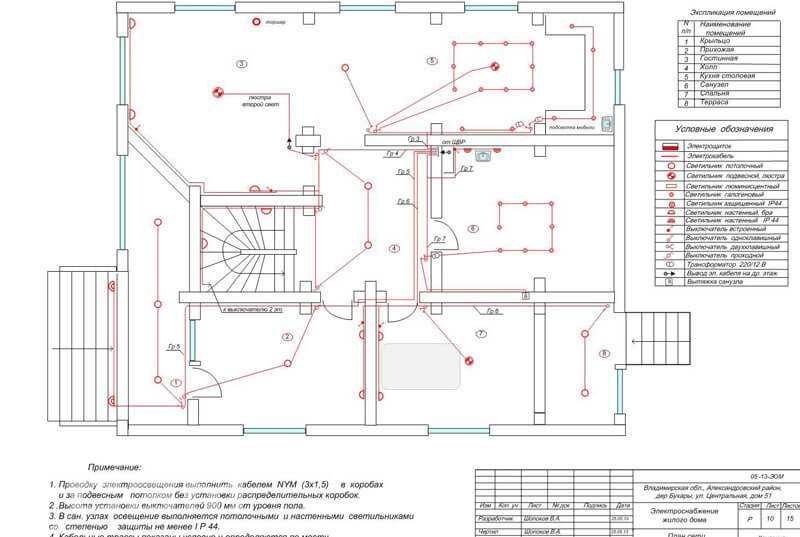

Теперь вы, наверняка, хотели бы увидеть пример разводки электрики в квартире, поэтому остановимся на данном пункте. По ряду причин существует два виды базисных разводок – для однокомнатной квартиры и для многокомнатной.

Разводка в двухкомнатной квартире

Проводку в однокомнатной квартире лучше разделять на две группы. В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Такое разделение позволяет разделить нагрузку на две цепи, что означает высокую мощность каждой из них. Также при выходе из строя одной из цепей, вторая сможет функционировать дальше.

В квартирах двумя комнатами электрощит находится недалеко от двери, а проводка делится на несколько цепей по группам потребителей, для каждой группы необходим свой автомат. Аналогичная схема используется и для жилья с большим жилищем.

О чем следует помнить

Созданную документацию сохраняют в памяти компьютера. Для надежности копию размещают в облачном сервисе. Удобные для пользователей места установки выключателей и розеток определяют экспериментальным способом. Чтобы исключить лишние затруднения при ремонте, вскрытые каналы фотографируют.

Как итог – когда нужны программы для создания схем

Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день. Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.
