Самодельный простой однотранзисторный УКВ ЧМ приемник
Самый простой УКВ ЧМ приёмник, доступный для повторения начинающему радиолюбителю, можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приёмника показана на рисунке 1.
Принципиальная схема
Рис. 1. Принципиальная схема УКВ ЧМ радиоприемника на транзисторе П416.
Сигнал принимается антенной Ant1, роль которой может выполнять отрезок монтажного провода. Этот сигнал поступает в колебательный контур L1C2, подстраивая конденсатор С2 контур можно перестраивать в пределах УКВ ЧМ диапазона 65.8-73 МГц. Выделенное этим контуром напряжение сигнала поступает через конденсатор С3 на базу транзистора VT1.
Этот транзисторный каскад выполняет одновременно несколько функций:
- функцию фазового детектора,
- фильтр нижних частот,
- усилитель постоянного тока,
- усилитель низкой частоты.
Фазовое детектирование происходит на р-n переходах транзистора, эквивалентных переходам диодов.
Детали приемника
Собрать приёмник можно объёмным монтажом, или можно разработать печатную плату на основе принципиальной схемы, а детали на ней расположить в том же порядке как на схеме.
Катушка L1 не имеет каркаса, для намотки берется хвостовик сверла диаметром 7 мм и на нём наматывается катушка проводом ПЭВ 0,4…0,5 мм. Катушка L1 содержит 14 витков. После намотки сверло из катушки извлекается (оно служит только в качестве оправки для намотки).
Транзистор П416Б можно заменить на ГТ308А или другой высокочастотный P-N-P структуры. Телефон – любой высокоомный малогабаритный, например ТОН-2 (1600 Ом).
Конденсатор С2 типа КПК – керамический, на 8…30p, 5…20р или 4…15р, он настраивается вращением винта, расположенного посредине. Можно использовать и другого типа, на такой же диапазон емкости.
В качестве источника питания можно использовать элемент питания “Крона” на 9 В. Выключатель – любой малогабаритный.
Настройка
Настройка относительно проста.
Нужно подключить телефон, питание и антенну – кусок монтажного провода, чем длиннее тем лучше.
Антенну желательно вывесить в окно или повесить на оконную раму. Теперь нужно одеть головные телефоны (в них должно быть слабое шипение) и вращением ротора конденсатора С2 попытаться поймать одну станцию. Если это не получается нужно немного растянуть витки катушки и повторить.
Не стоит ожидать высоких результатов от такого простого приёмника, но он вполне способен принимать две-три местные радиостанции в УКВ ЧМ диапазоне. Поэкспериментируйте с растяжением и сжатием витков катушки L1, длиной и расположением антенны, напряжением питания.
Вместо наушников можно подключить согласующий трансформатор от старого радиоприемника, это позволит подключать к приемнику низкоомные наушники (высокоомная обмотка подключается к приемнику вместо EP1, а низкоомная – к наушникам). Подключать динамики или наушники на 4-50 Ом напрямую к этой схеме нельзя!
Чтобы подключить к приемнику усилитель звука, нужно место EP1 установить переменный резистор сопротивлением 1.
..3 кОм. Крайние выводи резистора подключаются в схему на место телефона, а к среднему выводу и одному из крайних (который идет к эмиттеру транзистора) подключаем вход усилителя звука НЧ.

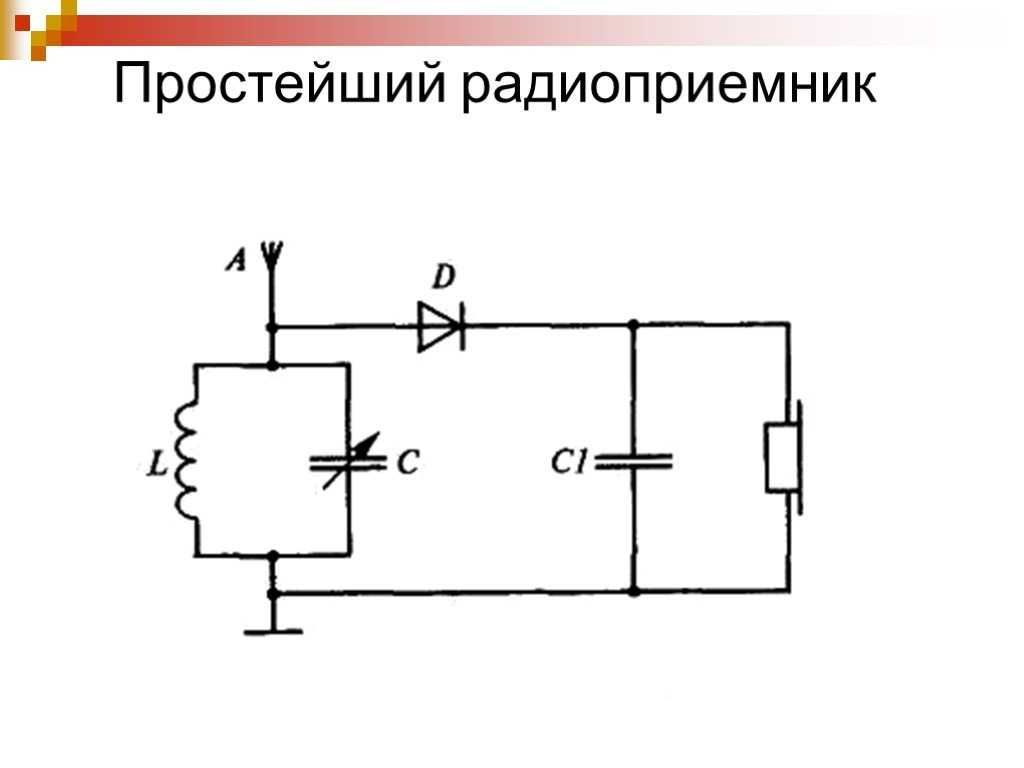

11 схем простейших радиоприемных устройств
Длительное время радиоприемники занимали одно из первых мест по популярности среди других радиоэлектронных конструкций. Появление новых звуковоспроизводящих устройств, CD-плееров, магнитофонов и бурное развитие компьютерной техники оттеснило с ведущих позиций радиоприемную технику, не снизив ее значимости.
Приемники подразделяются на детекторные, прямого усиления, супергетеродинного типа, прямого преобразования, с положительными обратными связями (регенеративные, сверхрегенеративные) и др.
Простой двухтранзисторный радиоприемник прямого усиления
Простой приемник прямого усиления показан на рис. 1 [МК 10/83-11]. Он содержит перестраиваемый входной колебательный контур — магнитную антенну и двухкаскадный усилитель НЧ.
Первый каскад усилителя одновременно является детектором ВЧ модулированного сигнала.
Как и многие ему подобные простые приемники прямого усиления, этот приемник способен принимать сигналы мощных, не столь удаленных радиостанций.
Катушка индуктивности намотана на ферритовом стержне длиной 40 и диаметром 10 мм. Она содержит 80 витков провода ПЭВ-0,25 мм с отводом от 6-го витка снизу (по схеме).
Рис. 1. Схема простого радиоприемника на двух транзисторах.
Рефлексный приемник Ю. Прокопцова
Радиоприемник, сконструированный Ю. Прокопцевым (рис. 3), предназначен для приема в средневолновом диапазоне [Р 9/99-52]. Приемник собран также по рефлексной схеме.
Рис. 3. Схема рефлексного радиоприемника на СВ диапазон.
Антенна выполнена из отрезка ферритового стержня 400НН длиной 50 и диаметром 8 мм. Катушка L1 содержит 120 витков провода ПЭЛШО-0,15 мм однослойной намотки, а L2 — 15…20 витков того же провода. Налаживание приемника сводится к установке коллекторного тока транзистора VT2, равным 8… 10 мА, с помощью резистора R2. Затем настраивают коллекторный ток транзистора VT3 в пределах 0,3.
..0,5 мА подбором резистора R4.
Приемники супергетеродинного типа в рамках настоящего обзора рассматривать не будем. Впрочем, при желании они могут быть получены объединением приемника прямого усиления (рис. 1 – 3) и конвертера (рис. 10), либо из приемника прямого преобразования (рис. 11).
Сверхрегенеративный радиоприемник на FM диапазон
Сверхрегенеративный радиоприемник обладает высокой чувствительностью (до ед. мкВ) при достаточной простоте. На рис. 4 приведен фрагмент схемы сверхрегенеративного радиоприемника Е. Солодовникова (без УНЧ, который может быть выполнен по одной из приводимых ранее схем – Простейшие усилители низкой частоты на транзисторах) [Рл 3/99-19].
Рис. 4. Схема сверхрегенеративного радиоприемника Е. Солодовникова.
Высокая чувствительность приемника обусловлена наличием глубокой положительной обратной связи, благодаря которой коэффициент усиления каскада после включения радиоприемника довольно быстро возрастает до бесконечности, схема переходит в режим генерации.
Для того чтобы самовозбуждение не происходило, а схема могла работать как высокочувствительный усилитель высокой частоты, используют очень оригинальный прием. Как только коэффициент усиления каскада усиления возрастет выше некоторого заданного уровня, его резко снижают до минимума.
График изменения коэффициента усиления от времени напоминает пилу. Именно по этому закону изменяют коэффициент усиления усилителя. Усредненный же коэффициент усиления может доходить до миллиона. Управлять коэффициентом усиления можно при помощи специального дополнительного генератора пилообразных импульсов.
На практике поступают проще: в качестве такого генератора используется по двойному назначению сам высокочастотный усилитель. Генерация пилообразных импульсов происходит на неслышимой ухом ультразвуковой частоте, обычно десятки кГц. Для того чтобы ультразвуковые колебания не проникали на вход последующего каскада УНЧ, используют простейшие фильтры, выделяющие сигналы звуковых частот (R6C7, рис.
4).
Сверхрегенеративные приемники обычно используют для приема высокочастотных (свыше 10 МГц) сигналов с амплитудной модуляцией. Прием сигналов с частотной модуляцией возможен за счет преобразования частотной модуляции в амплитудную и последующего детектирования эмиттерным переходом транзистора полученного таким образом амплитудно-модулированного сигнала.
Преобразование частотной модуляции в амплитудную происходит в случае, если приемник, предназначенный для приема амплитудно-модулированных сигналов, настроить неточно на частоту приема частотно-модулированного сигнала.
При такой настройке изменение частоты принимаемого сигнала постоянной амплитуды вызовет изменение амплитуды сигнала, снимаемого с колебательного контура: при приближении частоты принимаемого сигнала к частоте резонанса колебательного контура амплитуда выходного сигнала растет, при удалении от резонансной — снижается.
Наряду с неоспоримыми достоинствами, схема «сверхрегенератора» обладает массой недостатков.
Это – невысокая избирательность, повышенный уровень шумов, зависимость порога генерации от частоты приема, от напряжения питания и т.д.
При приеме радиовещательных ЧМ-сигналов в диапазоне FM – 100…108 МГц или сигналов звукового сопровождения телевидения, катушка L1 представляет собой полувиток диаметром 30 мм с линейной частью 20 мм. Диаметр провода — 1 мм. L2 имеет 2…3 витка диаметром 15 мм из провода диаметром 0,7 мм, расположенных внутри полувитка.
Для диапазона 66…74 МГц катушка L1 содержит 5 витков диаметром 5 мм из провода 0,7 мм с шагом 1…2 мм. L2 имеет 2…3 витка такого же провода. Обе катушки не имеют каркасов и расположены параллельно друг другу. Антенна выполнена из отрезка монтажного провода длиной 50… 100 см. Настройку устройства осуществляют потенциометром R2.
Регенеративные радиоприемники на транзисторах КП303
Регенеративные приемники, или приемники, использующие для увеличения чувствительности положительные обратные связи, в промышленных разработках не встречаются.
Однако для освоения всевозможных вариантов реализации приемной техники можно рекомендовать ознакомиться с работой двух таких устройств конструкции И. Григорьева (рис. 5 и 6) [Рл 9/95-12; 10/95-12].
Рис. 5. Схема приемника для приема сигналов AM в диапазоне КВ, СВ и ДВ.
Приемник (рис. 5) предназначен для приема сигналов AM в диапазоне коротких, средних и длинных волн. Его чувствительность на частоте 20 МГц достигает 10 мкВ. Для сравнения: чувствительность наиболее совершенного приемника прямого усиления примерно в 100 раз ниже.
Рис. 6. Схема простого регенеративного радиоприемника на диапазоны частот 1,5…40 МГц.
Приемник (рис. 6) способен работать в диапазоне 1,5…40 МГц. Для диапазона 1,5…3,7 МГц катушка L1 имеет индуктивность 23 мкГн и содержит 39 витков провода диаметром 0,5 мм на каркасе диаметром 20 мм при ширине намотки 30 мм. Катушка L2 имеет 10 витков такого же провода и намотана на этом же каркасе.
Для диапазона 3…24 МГц катушка L1 индуктивностью 1,4 мкГн содержит 10 витков провода диаметром 2 мм, намотанного на каркасе диаметром 20 мм, при ширине намотки 40 мм.
Катушка L2 имеет 3 витка с диаметром провода 1,0 мм.
В диапазоне 24…40 МГц L1 (0,5 мкГн) содержит 5 витков, ширина намотки — 30 мм, a L2 имеет 2 витка. Рабочую точку приемников (рис. 5, 6) устанавливают потенциометром R4.
УКВ ЧМ радиоприемник на транзисторе ГТ311
Для приема сигналов ЧМ можно использовать УКВ приемники прямого преобразования с фазовой автоподстройкой частоты. Такие приемники содержат преобразователь частоты с совмещенным гетеродином, выполняющим одновременно функции синхродетектора.

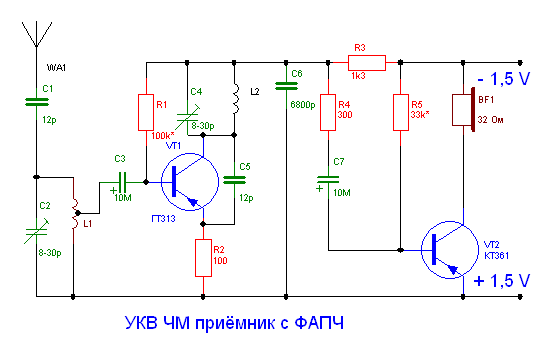

Рис. 7. Схема УКВ ЧМ радиоприемника А. Захарова на диапазон частот 66…74 МГц.
Входной контур устройства настроен на частоту приема, контур гетеродина — на частоту приема, деленную пополам. Преобразование сигнала происходит на второй гармонике гетеродина, поэтому промежуточная частота находится в звуковом диапазоне. Схема приемника А. Захарова показана на рис. 7 [Р 12/85-28]. Для диапазона частот 66…74 МГц бескаркасные катушки с внутренним диаметром 5 мм и шагом намотки 1 мм содержат, соответственно, 6 витков с отводом от середины (И) и 20 витков (L2) провода ПЭВ-0,56 мм.
Простой приемник прямого усиления с рамочной антенной
Простой средневолновый радиоприемник прямого усиления, собранный по традиционной схеме Г. Шульгиным (рис. 8) имеет рамочную антенну [Р 12/81-49]. Она наматывается на заготовке: пластине из фанеры размерами 56x56x5 мм. Катушка индуктивности L1 (350 мкГн) имеет 39 витков провода ПЭВ-0,15 мм с отводом от 4 витка снизу (по схеме).
Рис. 8. Схема радиоприемника с рамочной антенной на СВ диапазон.
Простой радиоприемник с входным каскадом на полевом транзисторе
На рис. 9 показан простой радиоприемник Г. Шульги (без УНЧ) с входным каскадом на полевом транзисторе [Р 6/82-52]. Магнитную антенну и конденсатор переменной емкости используют от старого радиоприемника.
Рис. 9. Простой радиоприемник Г. Шульги.
Схема конвертера-преобразователя частоты FM диапазона
Конвертер-преобразователь частоты Э. Родионова, рис. 10, позволяет «переносить» сигналы из одной полосы частот в другую частотную область: с 88.
.. 108 МГц на 66…73 МГц [Рл 4/99-24].
Рис. 10. Схема конвертера с 88… 108 МГц на 66…73 МГц.
Гетеродин (генератор) конвертора собран на транзисторе VT2 и работает на частоте примерно 30…35 МГц. Катушка И выполнена из обмоточного провода длиной 40 см, намотанного на оправку диаметром 4 мм. Настройку конвертора производят растягиванием или сжатием витков катушки L1.
Входные цепи супергетеродина и приемника прямого преобразования
Наконец, на рис. 11 показана схема входной цепи простейшего супергетеродинного приемника, а на рис. 12 приемника с нулевой промежуточной частотой — приемника прямого преобразования.
Рис. 11. Схема конвертера В. Беседина.
Конвертер В. Беседина (рис. 11) «переносит» входной сигнал из полосы частот 2…30 МГц на более низкую «промежуточную» частоту, например, 1 МГц [Р 4/95-19]. Если на диоды VD1 и VD2 подать сигнал частотой 0,5…18 МГц от ГВЧ, то на выходе LC-фильтра L2C3 выделится сигнал, частота которого f3 равна разности частоты входного сигнала f1 и удвоенной частоты гетеродина f2: f3=f1-2f2 или Af3=Af1-2f2.
А если эти частоты кратны друг другу (f1=2f2), рис. 2, то к выходу устройства можно подключить УНЧ и принимать телеграфные сигналы и сигналы с однополосной модуляцией.
Рис. 12. Схема конвертера на транзисторах.
Заметим, что схема на рис. 12 легко преобразуется в схему на рис. 11 заменой транзисторов в диодном включении непосредственно диодами, и наоборот.
Чувствительность даже простых схем прямого преобразования может достигать 1 мкВ. Катушка L1 (рис. 11, 12) содержит 9 витков провода ПЭВ 0,51 мм, намотанных виток к витку на каркасе диаметром 10 мм. Отвод от 3-го витка снизу.
Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год.
