Прокладка антенного кабеля

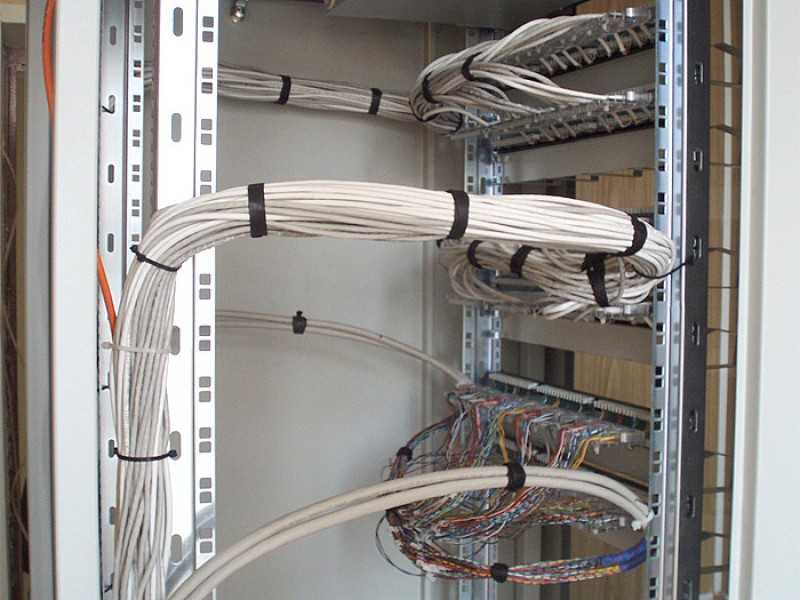

При прокладке антенного кабеля многие сталкиваются с тем, что, подключив все оборудование, телевизор может не работать. Это связано именно с неправильно проведенной проводкой.
Чтобы этого не допустить, необходимо ознакомиться с некоторыми правилами проведения такого рода работ.
Итак, первое – правильный выбор подходящего телевизионного кабеля, в зависимости от того, какое телевидение вы собираетесь смотреть, например кабельное или спутниковое.
Это важно, так как от этого зависят подаваемые сигналы, которым требуется определенная частота.
Чтобы объединить несколько сигналов, сначала рекомендуется проложить телевизионный кабель, при этом тонкий кабель для этого не подходит, потому что проводная способность кабеля зависит именно от толщины жилы.
Второе правило – правильная расстановка телевизионного оборудования. Для распределения сигнала ТВ на несколько объектов, используют крабы с диапазоном частоты каждой ветки до 1000 МГц.
Таким образом, можно будет смотреть ТВ-программы, установив телевизоры по всей квартире. Однако, нужно учесть, что антенный разветвитель распределяет начальный сигнал, вызывающий его снижение в конечном объекте. А вот аитая пара (сетевой кабель) не теряет сигнал
Актуальные цены 2023 года от поставщиков
Для объединения спутникового и эфирного TV, применяют сумматоры или сплиттеры, при этом, можно не зависеть от переключения кабеля вручную.
Для качественного подключения, рекомендуется приобретать материалы в магазинах, специализирующихся на продаже данного оборудования.
Еще один метод прокладывания ТВ-кабеля – отдельной веткой, подведенной к телеоборудованию или розетке. Он несколько дороже предыдущего, поскольку длина кабеля и ТВ-сети должна быть больше.
Равномерное распределение мощности сигнала по всем объектам, обеспечивает качественный прием сигналов.
Наиболее экономным способом является прокладка кабеля от розетки к розетке.
Однако, в последней точке, уровень сигнала низкий.
Недостатком такого способа также является то, что, при неисправности даже одной розетки, ни одна из них работать не сможет.
Иногда комбинируют несколько видов прокладки телевизионного кабеля. Это зависит от количества оборудования, планировки квартиры и так далее. При большом количестве телевизоров, используют усилитель.
Очень важно следить за тем, чтобы в процессе укладки не повредить целостность кабеля. Рекомендуется не делать много разветвлений, так как от этого будет зависеть качество подаваемых сигналов.
Укладка кабеля производится внутри помещения. В большинстве случаев, его проводят вдоль плинтуса, закрепляя специальными клипсами и степлером.
Строители прячут кабель под пластиковый плинтус в кабель канал legrand или в стенах, используя метод штробления.
В последнее время распространенным, простым способом укладки кабеля считается проведение проводки с помощью накладных и внутренних розеток, но розетки отнимают часть сигнала, при этом и цена монтажа будет несколько выше.
Достоинство такого способа заключается в том, что кабеля не видно.
Таким образом, проложить антенный кабель, не так уж сложно, если учесть все нюансы работы, приобрести необходимые инструменты и ознакомиться с некоторой информацией по его укладке, воспользовавшись советами, предлагаемыми специалистами.
Видео: Как подключить TV розетку
Найти мастера
–
–
Читайте также:
Проектирования сетей связи
Способы прокладки кабеля
Монтаж электропроводки в деревянном доме своими руками
Заземление в частном доме своими руками
- Назад
- Вперёд
Прокладка и монтаж ТВ кабеля
class=”eliadunit”>
Прокладка и монтаж ТВ кабеля- прокладка тв кабеля по стене здания
- проход тв кабеля через стену здания
- петля перед отверстием для ввода кабеля в стену
- прокладка кабеля через оконную раму
- особенности прокладки кабеля через пластиковую раму стеклопакета
- прокладка тв кабеля в помещении
- cоединение двух кусков кабеля
- маскировка телевизионного кабеля в квартире
- sat-tv розетки
- альтернативные способы маскировки тв кабеля
Чтобы приступить к разделке нашего кабеля, и установки на него разъем-коннекторов, сначала надо устранить все преграды, встречающиеся на его пути, к месту установки спутниковой антенны.
Здесь, хочу в первую очередь, дать небольшой совет, при монтаже кабеля старайтесь делать сразу все хорошо, а не на время, что-то типа того “а, потом переделаю”, все что делается на время, зачастую делается на постоянно (это из собственного опыта), тем более не редко случается так, что лучше сделать заново, чем тратить больше времени на переделку.
Прокладка ТВ кабеля по стене здания
Прокладка кабеля по стене здания осуществляется с условием параллельного размещения проводки архитектурным линиям строения: оконным наличникам; откосам; карнизам.
Прокладка кабеля по фасаду здания с кирпичной кладкой или шлакобетонным стенам осуществляется с применением шурупов, которые ввинчиваются в гнёзда или гвоздевыми дюбелями, прибиваемыми к стене молотком.
Проход ТВ кабеля через стену здания
Сквозь стены кабель желательно проводить в полутвёрдых нарезанных трубках, которые в помещении изолируются втулками на концах, а снаружи воронками.
Если кабель будет проводиться внутрь стены без использования защитных трубок или коробов то можно загерметизировать отверстие входа кабеля в стену силиконом.
Важно! Организуя проход сквозь наружную стену необходимо обеспечить наклон в направлении наружной стеновой поверхности.
Если ваша спутниковая антенна, расположена не на балконе, а на крыше, то коаксиальному кабелю надо дать некоторую слабину и сделать петлю перед отверстием для ввода кабеля. То есть, он должен как бы сначала свисать, а уже потом, идти к верху. Это надо сделать для того, чтобы при дожде, вода, стекающая по кабелю, не лилась на окно, а стекала по образовавшейся петле вниз.
Петля перед отверстием для ввода кабеля в стену
Слева прямой ввод кабеля в стену. Справа мы потратили еще сантиметров десять кабеля на петлю для стекания воды (в реальных условиях лучше сделать петлю помассивнее, сантиметров на двадцать)
Как видим, слева вода со всей силой притяжения несется в отверстие для ввода кабеля.
А это уже отсыревание стен, опадание обоев и прочее уныние. Справа вода срывается вниз с нижней точки петли. Отверстие не бомбардируется потоками стекающей с крыши воды, оставаясь сухим.
Прокладка кабеля через оконную раму
Для прокладки кабеля через оконную раму, диаметр сверла возьмем, на миллиметр больше, диаметра самого кабеля. У меня кабель был 7 мм, значит, и сверло брал, 7 + 1 = 8 мм. Так как, оконные рамы обычно идут двойные, приходиться сверлить два отверстия. Главное, в этом случае, чтобы оба отверстия совпадали по своему центру, иначе кабель будет перегибаться в этих местах, и будет сложнее его протянуть. В моем случае, так как, с конвертера выходила два сигнала, а значит и два кабеля, и сверлить приходилось, также по два отверстия (Фото 1 и Фото 2). Чтобы через щели, между стенками отверстия и кабелем, в помещение не проникал уличный воздух, можно их замазать, например силиконом или оконной замазкой. Я к примеру, такое уплотнение, сделал во внешней оконной раме, так как летом иногда приходится открывать окна, и нужно чтобы сам кабель имел некоторый свободный ход.
1. Прокладка кабеля через деревянную оконную раму.
2. Прокладка кабеля через деревянный дверной косяк.
Особенности прокладки кабеля через пластиковую раму стеклопакета
Владельцев пластиковых окон, хотелось бы предостеречь. Если у вас окно достаточно дорогое, то рама может быть герметичная, и заполнена газом (как стеклопакет). Поэтому, в этом случае, сверлить надо не саму раму, а место между рамой, и стеной оконного проёма. В том месте, как правило, есть небольшое расстояние, которое заполнено монтажной пеной.
Схема установленного пластикового окна со стеклопакетом в разрезе
Вариант№1 (рекомендуется). Обычно если есть возможность можно проткнуть пену под подоконником длинной спицей и вывести кабель оттуда, примотав его к спице внахлест изолентой с уличной стороны. Но если такой возможности нет, для того чтобы завести тв кабель в помещение делаем следующее:
1) сверлим или отбиваем откос под плавным углом (чтоб легче было вытягивать кабель) в нижней части проема окна пока не дойдем до пены сбоку от рамы стеклопакета
2) берём тонкий длинный металический предмет (спица или металлическая проволока )
3) протыкаем пену с уклоном в сторону улицы (для защиты от влаги) в том месте где кабель должен войти (обычно нижний угол рамы стеклопакета)
4) соединяем кабель со спицей изолентой в нахлёст с уличной стороны.
5) вытягиваем спицу в помещение вместе с кабелем (проводом).Не забыть оставить если нужно запас кабеля (20 см) снаружи для противоосадковой петли.
6) заделываем все щели монтажной пеной герметиком или силиконом и восстанавливаем откос проема окна штукатуркой или гипсом.
Вариант№2 Если окно у вас простое, без “наворотов”, то просверлить можно и саму раму, используя при этом обычное свело по металлу. Естественно, сверлить надо стараться ту часть окна, которая не открывается и обязательно с уклоном в сторону улицы. Затем все щели замазать силиконом или герметиком.
Вариант№3 (временный вариант) – для ленивых :-).
В магазинах SAT оборудования продаются вот такие гибкие переходники:
Он просто зажимается между створкой пластивого окна и его рамой а к нему уже соединяются уличный и внутренний конец кабеля с помощью F-коннекторов. По сути этот переходник представляет собой гибкую муфту для соединения кабелей.
Такой вариант прокладки кабеля крайне не желателен.
Он хорош только для временной прокладки кабеля и простоте подключения. Так как в случае открытия и закрытия створки окна рано или поздно переходник не выдержит и вы останетесь без телевизора.
Прокладка ТВ кабеля в помещении
При прокладке кабеля, подвешивать его на стенах квартиры, можно с помощью самодельных креплений, сделанных из отрезков виниловой трубки или нарезанных кусочков телефонного провода типа “лапша”. Хотя, по желанию также можно воспользоваться и заводскими скобками, купив подходящие по размеру, в ближайшем магазине хозяйственных товаров.
1.Заводской вариант
2.Вариант с отрезками пластиковой трубки
Во время прокладки кабеля, избегайте сильных его перегибов, а так же не используйте крепления, наподобие загнутых гвоздей (Фото ниже), которые могут серьезно повредить сам кабель.
Крайне не желательное крепление кабеля.
Помните, что даже не сильно смятый кабель, уже меняет свои пропускные характеристики (изменяется его волновое сопротивление).
Форма разреза коаксиального кабеля, должна быть именно круглой. То есть, если посмотреть на коаксиальный кабель в разрезе, то расстояние от средней жилы этого кабеля до экранирующей оплетки, должны быть одинаковы (Рис. 1). Тогда как в смятом кабеле, эти расстояния разные (Рис. 2).
Соединение двух кусков кабеля
Но как говорится, смятый кабель это еще пол беды. Что делать, если так случилось, что при прокладке кабеля, Вы нечаянно его перебили, или к примеру, не хватило его длинны, и пришлось наращивать эту длину вторым куском.
Из этого положения, есть только два выхода. Первый, самый наилучший, это конечно же, заменить поврежденный на цельный кабель, без каких либо соединений. Второй, соединить два отрезка, специальной соединительной муфтой (Фото ниже), купить ее можно там же где Вы приобретали разъемы коннекторы.
Два вида соединительных муфт.
Соединение двух кабелей через соединительную муфту.
Купите на всякий случай, сразу штуки две или три. Даже если у вас кабель идет цельным отрезком, они могут пригодиться в случае его повреждения в каком либо месте. Для этого, достаточно вырезать поврежденный участок, установить разъемы коннекторы, и соединить их этой муфтой. У меня, на отрезке конвертер > DVB-карта компьютера
, раньше стояло две таких муфты, сейчас заменил на цельный кусок кабеля, но в принципе, разницы не заметил. Ни уровень, ни качество сигнала, не изменилось, хотя… все равно, рекомендую обходиться без муфт, тем более, если при прокладке, используется дешевая марка кабеля (!). Да и вот еще, если такое соединение будет находиться не улице, желательно его плотно, и по всему участку соединения, обмотать изолентой, для того чтобы предотвратить попадание влаги.При монтаже кабеля, для спутникового оборудования, категорически не рекомендуется пользоваться различными видами ручной скрутки. Если такой вариант, как-то, проходил при монтаже антенны для приема эфирного телевидения, то при установке спутниковой антенны, такое соединение, может привести к полной невозможности приема.
Также, при прокладке кабеля, старайтесь избегать эго прохождение через находящиеся вблизи разного рода источники тепла, или приборы излучающие сильные электромагнитные и радиоволны.
Когда, с прокладкой кабеля Вы закончите, можно приступать к его разделке, и установке на него разъем-коннекторов на него разъем-коннекторов.
Маскировка телевизионного кабеля в квартире
После того, как телевизионный кабель проведен в квартиру, возникает потребность его скрыть. Существует немало способов это сделать.
Первый – это спрятать проводку в пластиковый короб. Он представляет собой довольно длинную конструкцию, около двух метров, с открывающейся верхней частью. Прикрепить короб к стене можно с помощью клея или саморезов.
Следующий способ заключается в укладывании проводки за плинтус. Для этого планку необходимо снять, а после помещения туда кабеля снова прикрепить на прежнее место. Некоторые модели напольных плинтусов даже изначально оснащены кабель-каналами.
Если в квартире идет ремонт, скрыть проводку можно, проштробив в стене небольшие углубления и поместив туда кабель, после чего замазать углубления гипсом или штукатуркой. Это является самым безопасным вариантом.
На сегодняшний день используют накладные и внутренние розетки для прокладки телевизионного кабеля.
SAT-TV Розетки
| Внутрення ТВ розетка | Накладная ТВ розетка |
ТВ розетки делятся на следующие виды:
- оконечные. Используются, если к кабелю подключено только одно ТВ-устройство, или в конце ответвлений на иные телевизоры, когда остается единственный ТВ-приемник.
- проходные. Применяются для разветвления ТВ-сигнала, когда нужно установить несколько телевизоров. К такой TV-розетке подключают два кабеля: через один сигнал приходит, через второй — идет дальше к следующему телеприемнику.
- простые, или, как их еще называют, индивидуальные или одиночные. Такие розетки также подключаются с помощью сплиттера, однако низкое волновое сопротивление может спровоцировать появление искажений на экране.
Предполагается, что в квартиру входит один кабель, в котором сигнал достаточно сильный, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство — сплиттер, у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться “звезда”:
Схема «Звезда» для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:
- Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
- Минимальное затухание телевизионного сигнала,
- При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.
Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке.
Альтернативные способы маскировки тв кабеля и не только
Не всегда возможно скрыть кабели в стене или монтировать короб, например, если квартира съёмная и хозяин против проведения строительных работ. Для таких случаев тоже есть способы и рассчитаны они больше на фантазию и изобретательность, нежели на какие-то специальные навыки.
Первое что нужно сделать – осмотреться. Комнатные растения, мебель, кресло, стулья – всё это можно использовать в качестве маскировки кабелей. Используйте особенности освещения в комнате, посмотрите как падают тени. Кабель можно спрятать под ковровые покрытия, но прокладывать его надо по краям, чтобы не образовывались складки и не спотыкаться.
Пройдитесь по строительным магазинам, особенно по тем отделам где продают товары для сада, используйте вещи не по их прямому назначению.
| Декоративная маскировка | Декоративные скобы |
| Укладка кабелей на столе | Спиральная трубка для кабелей |
| Рисунок из кабелей hi-tech | Рисунок из кабеля классика |
