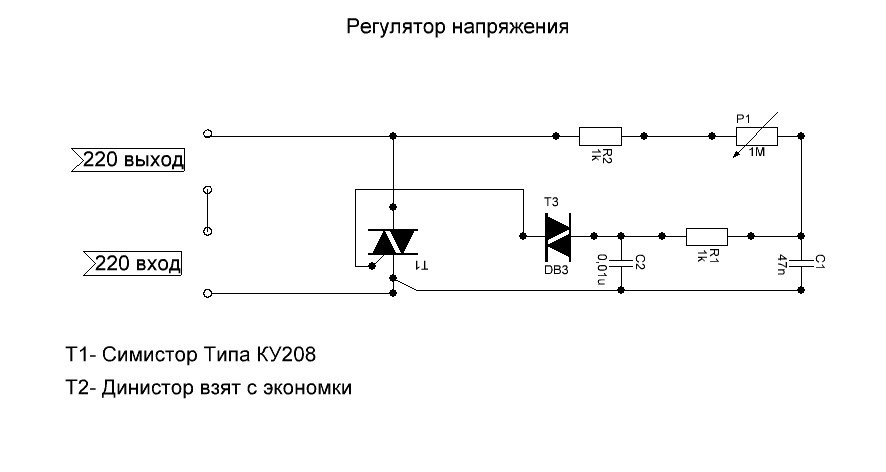

Симметричный динистор DB-3 напряжение пробоя примерно 15 вольт Похожие вопросы. Также спрашивают.

Динистор принцип работы

Динисторы — это разновидность полупроводниковых приборов, точнее — неуправляемых тиристоров. В своей структуре он содержит три p — n перехода и имеет четырёхслойную структуру. Его можно сравнить с механическим ключом, то есть, прибор может переключаться между двумя состояниями — открытое и закрытое. В первом случае электрическое сопротивление стремится к очень низким величинам, во втором же, наоборот — может достигать десятков и сотен Мом. Переход между состояниями происходит скачкообразно. Оглавление: Динистор DB 3 Как работает прибор?

вообщем выпаял я сегодня динистор. на нём надпись DB3 и ниже они выходят из строя крайне редко и проверить его можно только в.

Описание динистора db3. Как его проверить?

Простите если не в ту ветку написал. Взял на ремонт Лава-Лампу с регулятором яркости лампы. При вскрытии оказалось что конденсатор вышел из строя. Заранее спасибо за помощь. Возможно скорей всего что-нибудь еще выбило, ключевые элементы проверяйте, микросхему регулятора если есть. Удачи в ремонте Ksenik написал : только через кондёр дальше ничего не проходит. С чего вы взяли что у вас вылетел конденсатор, как определили? У вас там всего 2 полупроводниковых элемента диод или стабилитрон стеклянная трубка и симистор пластик, корпус TO попробуйте их заменить по маркировке можно понять что это, если будут проблемы напишите что на них написано или их фото.

Динистор-применение, принцип работы, структура. Динистор обозначение на схеме

Часть первая. Самодельные светорегуляторы. Разновидности тиристоров. В статье рассказано об использовании тиристоров, приведены простые и наглядные опыты для изучения принципов их работы. Также даны практические указания по проверке и подбору тиристоров.

Я нарисовал схему, прошелся тестером последовательно по цепи, в прилагающейся PDF я указал, где относительно земли какое напряжение.

Как проверить динистор, симистор или тиристор мультиметром

Сейчас этот форум просматривают: Google [Bot] , Vovmedved и 8 гостей. Предыдущее посещение: Вт окт 08, Текущее время: Вт окт 08, Сообщение Добавлено: Сб сен 10, В прекрасный момент перестал работать ЗУ, при втыкании вилки в розетку индикатор “Сеть” не загорается, зарядить дохлые аккумуляторы не могу. Но, если подсоединить ЗУ к клеммам хорошего аккумулятора, то индикатор “Сеть” загорается и можно заряжать. Дыма не было, просто перестал работать.

Как проверить динистор?

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Из игрушки сделать осциллограф. Повышение скорости переключения транзисторов СР. Помогите определить диод. Помогите с выбором автомагнитолы Посоветуйте КПК.

Динистор, db3, проверить сложно, главное чтоб он в короткое не Проверить мультиметром сможешь только на пробой: должен быть.

Это что-то для чего-то потому что оттого-то! Захотелось ярко осветить большой экран, получить яркую и контрастную цветовую картину, а для этого надо было использовать более мощные лампы. Схема достаточно простая, понятная, и собрать её мне было вполне по силам. Но возникла чудовищная по тем временам проблема: где взять тиристоры?

Owen Emily. Как проверить стабилитрон-Uстаб. Приставка к мультиметру. Артем Косицын Для проверки напряжения стабилизации стабилитрона,напряжения открытия динистор а с помощью мультиметра,потребуется простейшая схема и. .

Пользователь интересуется товаром MP – Встраиваемый индикатор температуры двигателя. Приглашаем Вас в фирменные магазины в Москве Подробнее.

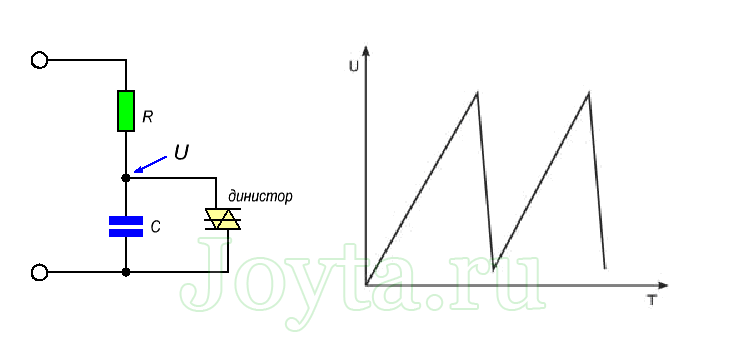

Принцип работы такого генератора достаточно прост: выпрямленное диодом VD1 сетевое напряжение через резистор R1 заряжает конденсатор C1, и как только напряжение на нем достигнет напряжения включения динистора VS1, последний открывается, и конденсатор разряжается через лампочку EL1, которая дает кратковременную вспышку, после которой процесс повторяется сначала. В реальных схемах вместо лампочки может устанавливаться трансформатор, с выходной обмотки которого могут сниматься импульсы, используемые для каких-либо целей, например, в качестве открывающих импульсов. Библиотека участок проект Идеи типы домов модель дизайн и архитектура в 3ds max внешние коммуникации Водоснабжение Канализация Электроснабжение Подъездные пути фундамент грунт ленточный столбчатый плита гидроизоляция Коробчатый Монолитный Свайный Винтовой фундамент Работа над ошибками стены кирпичные из природного камня блочные монолит деревянные комбинированные каркасно-кирпичные каркасно-монолитные монолитно-кирпичные из соломы Мирман М. Библиотека Технологии Справочник Место. В статье рассказано об использовании тиристоров, приведены простые и наглядные опыты для изучения принципов их работы. Также даны практические указания по проверке и подбору тиристоров. Но, несмотря на разнообразие и наличие в продаже таких устройств, иногда все же, приходится вспомнить забытое старое, и собрать светорегулятор по достаточно простой любительской схеме.

К этой теме За это сообщение сказали спасибо: DmitryCat. За это сообщение сказали спасибо: Dikoy. За это сообщение сказали спасибо: Vadimich.

Самодельные диммеры. Часть вторая. Тиристорное устройство

Первая часть статьи: Самодельные диммеры. Типы тиристоров

После рассмотрения устройства и применения динистора будет легче разобраться в устройстве и работе тринистора. Однако чаще всего тринистор называют просто тиристором, как-то привычнее.

Устройство триодного тиристора (тринистора) показано на рисунке 1.

На рисунке все показано достаточно подробно и в целом, за исключением, пожалуй, другого строения, оно напоминает устройство динистора. Схема подключения нагрузки и аккумулятора такая же, как и у динистора.

В обоих случаях источник питания условно показан как аккумулятор, чтобы видеть полярность подключения. Единственным новым элементом на этом рисунке является управляющий электрод УЭ, соединенный, как уже было сказано, с одной из областей «слоистого» полупроводникового кристалла.

Вольт – амперная характеристика тринистора показана на рисунке 2 и очень похожа на соответствующую характеристику динистора.

Рисунок 1. Устройство триодный тиристор

Рисунок 2. Вольт-амперная характеристика тринистора

Если считать, что УЭ не используется так, как если бы его вообще не было, то тринистор, как и динистор, будет открываться при постепенном увеличении прямого напряжения между анод и катод. В справочниках это напряжение называется Uпр – прямое напряжение.

Если по справочнику постоянное напряжение для конкретного тринистора 200В, а мы подаем на него все 300 и более, то тиристор откроется без напряжения на управляющем электроде. Об этом нужно знать и всегда помнить, иначе возможны конфузные ситуации: «Установили новый тиристор, а он оказался негодным».

Если на управляющий электрод подать положительное напряжение, естественно относительно катода, то тиристор откроется гораздо раньше, чем прямое напряжение достигнет своего предельного значения. Происходит своеобразное выпрямление выброса вольт-амперной характеристики, которое показано штриховыми линиями. В определенный момент характеристика становится похожей на характеристику обычного диода, ток через РЭ достигает своего максимального значения и называется током выпрямления Iue.

Управляющий электрод, по сути, зажигается: достаточно короткого импульса в несколько микросекунд, чтобы открыть тиристор , далее УЭ теряет свои управляющие свойства до отключения тринистора одним из доступных способов. Эти способы такие же, как и для динистора, о них уже упоминалось выше.

Нельзя отключить тринистор воздействуя на управляющий электрод хотя справедливости ради надо сказать что их запираемые тиристоры . Правда, их очень мало, и они не получили широкого распространения, особенно в любительских разработках.

Еще один важный момент: сопротивление нагрузки должно быть таким, чтобы ток через нее был не меньше тока удержания для данного типа тиристора . Если, например, регулятор нормально работает с лампочкой, например, на 60 Вт, то вряд ли он будет работать, если вместо такой нагрузки подключить просто неоновую лампочку.

После такого чисто теоретического знакомства можно переходить к практическим экспериментам, позволяющим понять и запомнить с помощью простейших схем и приемов, как работает тиристор . Уже вступает в действие известная народная мудрость: через голову не дойдёт, через руки дойдёт, или по-другому: «Руки-то помнишь!!!» Очень хороший принцип, помогает почти всегда!

Простые развлекательные эксперименты с симисторами

Проверка тиристора

Для проведения этих опытов понадобится КН201 или КУ202 тринистор с любым буквенным индексом, блок питания лучше регулируемый, несколько резисторов, лампочки, кнопки и подключение провода. Сборку схем лучше всего производить навесным монтажом, как будет показано на рисунках, разумеется, с помощью паяльника. Схема, показанная на рисунке 3, позволит проверить тиристор на работоспособность .

Рисунок 3. Схема проверки тиристора

Проще всего собрать такую ​​схему с использованием трансформатора ТВК-110Л1 , применялся в черно-белых телевизорах в качестве вывода кадровой развертки. При подключении к сети 220В без всяких переделок на вторичной обмотке получается напряжение около 25В, что достаточно не только для описываемого эксперимента, но и для создания маломощных блоков питания, подобных тем сетевым адаптерам китайского производства которые продаются в магазинах. При отсутствии трансформатора ТВК-110Л1 можно использовать любые со вторичным напряжением 12-20В мощностью не менее 5Вт .

Еще нужен сам тиристор, три полупроводниковых диода (можно заменить на 1N4007, как самые распространенные в настоящее время), пара лампочек на напряжение 12В (используются в автомобилях для подсветки панели приборов), кнопка и несколько резисторов. Если удастся найти лампы на 24В, то установка резисторов R3 и R4 не требуется.

Резистор R2 предназначен для обеспечения необходимого тока удержания тиристора. Если вы используете более мощные лампы, то установка этого резистора не нужна. Резистор R1 ограничивает ток в цепи управляющего электрода.

Способ использования “устройства” довольно прост. При включении устройства в сеть не должна гореть ни одна из лампочек. При нажатии на кнопку SB1, удерживая ее, должна загореться лампа HL1. Если этого не происходит, то неисправность тиристора кроется в управляющем электроде. Если при включении схемы сразу горят обе лампы, то тиристор просто пробит.

Кстати, этим прибором можно проверять и диоды: если вместо тиристора подключить диод в указанной на схеме полярности, то загорится лампа HL1, а при включении направления диода – HL2 .

Тут может возникнуть вопрос: «Зачем проверять диоды таким способом, когда для этого есть обычный цифровой тестер?» Ответ на этот вопрос будет следующим. Бывают случаи хоть и редкие, но метко, когда тестер, хоть стрелочка, показывает, что диод исправен. И только “прозвонка” через лампочку свидетельствует о том, что под нагрузкой диод “пробивается”, лампочка не загорается в какую бы сторону ни был подключен диод. Просто для обнаружения такого дефекта измерительного тока тестера недостаточно. Кстати, такую ​​«дублировку» диода через лампочку можно сделать и от источника постоянного напряжения.

Небольшое лирическое отступление

Те, кто занимается ремонтом, знают, что проверять детали нужно чаще всего, когда они впаяны в схему, и делать это надо только тестером. И в этой ситуации лучше всего использовать старый добрый стрелочный прибор , например типа TL4-M .

В режиме измерения сопротивления данные приборы имеют больший измерительный ток, чем современные цифровые тестеры, что позволяет держать тиристор типа КУ201, КУ202 или им подобные открытыми. Процедура проверки следующая. Измерение находится на пределе *Ω.

Сначала нужно прикоснуться щупами тестера к аноду и катоду тиристора, естественно, соблюдая полярность. Стрелка прибора не должна отклоняться. После этого замкните, например, пинцетом выводы УЭ и анода (корпуса). Стрелка должна отклоняться примерно на половину шкалы, а после извлечения пинцета оставаться на том же месте. Такой тиристор можно смело устанавливать в любую конструкцию.

Если после размыкания цепи УЭ стрелка возвращается в начальную точку шкалы, это свидетельствует о том, что ток удержания тиристора, даже нового, не впаянного, очень велик, либо большой ток открытия тиристора УП, а в некоторых случаях этот тринистор работать не будет.

Такой метод подходит для отбраковки тиристоров преимущественно отечественных. Импортные тиристоры, как правило, открываются легче и надежнее. Эта же методика подходит и для проверки симметричного тиристора (симистора).

Небольшое, но важное замечание: для стрелочных тестеров в режиме измерения сопротивления положительный щуп омметра тот, что в режиме измерения постоянного напряжения отрицательный . Это нужно знать и всегда помнить. Цифровые тестеры плюс омметр находятся там же, где и при измерении постоянного напряжения. Естественно, цифровой тестер не сможет провести вышеуказанную проверку.

После проверки тиристора можно провести несколько несложных опытов, чтобы практически ознакомиться с его работой. Ну это как раз из разряда “а вот руки помнят”.

Читайте в следующей статье.

Продолжение статьи: Самодельные диммеры. Часть третья. Как управлять тиристором?
