Как проверить компрессор холодильника - пошаговая инструкция

Трудно переоценить важность такой составляющей части холодильника, как компрессор. Если он выходит со строя, то ни о какой работе холодильника не может быть и речи. Можно ли провести диагностику работы компрессора самостоятельно или для этого нужен специалист? Об этом и пойдет речь в данной статье.

Устройство компрессора

Компрессора многих бытовых холодильников во многом схожи между собой.



Принцип работы состоит в следующем. Фреон в газообразном состоянии в результате сжатия нагревается, а с помощью конденсатора охлаждается. переходит в жидкое состояние и охлаждает окружающее пространство. Затем через капиллярный расширитель фреон идет на повторение цикла. Залогом качественной работы холодильника является постоянное движение фреона по этому циклу. Вот поэтому компрессор часто называют сердцем холодильника.

Компрессор включает в себя: поршневой электромотор с системой клапанов, рабочую обмотку, пусковую обмотку и реле. Поршневой электродвигатель работает от переменного тока. Компрессор имеет три выхода: от пусковой обмотки, от рабочей обмотки и общий выход. Эти три выхода расположены в нижней части компрессора в форме треугольника. Эти контакты соединены с реле, которое включает в работу электродвигатель.

Возможные причины сбоя в работе электродвигателя

Если электродвигатель не включается, то причина может быть в следующем:

  1. Сгорел компрессор.
  2. Вышло из строя пусковое реле.
  3. Вышел из строя кабель, с помощью которого подключен прибор.

Стоимость услуги мастера компании СевРемКом

Замена компрессора холодильника от 1499 ₽


Оставить заявку


Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

  1. Снять защитный кожух извлечь компрессор и отсоединить реле.
  2. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним - 15 Ом, а между левым и правым - 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
  3. Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой.

Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать "бесконечность". Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

  1. Снять крышку пускового реле.
  2. Отключить пусковое реле.
  3. Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Видео: проверка

Нужна консультация?

Как проверить работоспособность компрессора холодильника

Содержание:

Что собой представляет мотор холодильника?

Проблемы, связанные с неисправностью компрессора.

Проверяем исправность компрессора.

Что собой представляет мотор-компрессор и как он устроен?

Можно со смелостью утверждать, что мотор в холодильнике – это сердце важного для нас бытового прибора. Ведь он несет самую главную задачу в образовании холода.



Техническим языком, его задача создать давление хладагента в конденсоре и разряжение в испарителе. Поэтому мотор холодильника представляет собой компрессор, приводимый в действие электродвигателем. Вся эта система находится в герметичном корпусе и располагается на четырех пружинах. Если рукой пошатать мотором, вы услышите стук компрессора о кожух. При нормальной работе холодильника таких стуков быть не должно. Если же такие стуки появились, при этом аппарат стоит ровно на не шаткой поверхности и напряжение в сети в норме, то это уже говорит о проблеме мотор-компрессора и его нужно менять. Но для этого лучше воспользоваться услугами специализированного сервисного центра.

Большинство моторов холодильника состоят из обычных электродвигателей, имеющих пусковую и рабочую обмотки.

Из кожуха мотора выведены три контакта, на которые одевается пусковое реле.

Задача этого реле – запустить электродвигатель и питать напряжение на рабочей обмотке. Есть более сложные моторы, в которых электродвигатель может менять обороты вращения, тем самым меняя производительность устройства. Они называются инверторными. Есть моторы, в которых используется не принцип вращения, а поступательное движение поршня за счет пружины и электро-магнитного поля. Это линейные компрессора. Такие моторы управляются специальными электронными платами.

Проблемы, связанные с неисправностью компрессора.

Давайте рассмотрим какие могут возникать проблемы с холодильником, связанные с простым компрессором:

-холодильник включен в сеть, но при этом работы мотора не слышно. Возможные причины – это отсутствие питания, повреждение сетевого шнура, выход со строя цепи управления компрессора (термостат, плата управления, пусковое реле), и обрыв обмоток самого мотора;

- слышны щелчки, срабатывание защиты в пусковом реле. Причиной этому может быть не соответствие напряжения в сети, пропадание и появление электричества, выключение и сразу же не дожидаясь пяти минут включение холодильника, а также дефект мотора;

- вместо обычного звука от работы мотора, вы слышите тихое гудение, напоминающее работу трансформатора. Велика причина проблемы с компрессором, связанная с заклиниванием механических частей мотора;

- холодильник работает как обычно, но при этом холод не образовывается. Причины могут быть разные, но одной из них – потеря производительности компрессора. Проще говоря - это когда компрессор не создает нужное давление или не качает.

Проверяем исправность компрессора.

Если у вас все же возникла потребность в проверке компрессора, давайте рассмотрим, что можно сделать самостоятельно. В первую очередь, холодильник должен быть обесточен.

Моторный отсек холодильника может быть открытым, а может закрываться защитной перегородкой. Если так, то откручиваем перегородку.

Пусковое реле мотора закрывается коробкой.

Реле эти разные и коробки снимаются по-разному. Где-то нужно открутить саморез, а где-то отщелкнуть защелку. На некоторых крышках нарисована схема для их снятия. Будьте внимательны, используйте подходящий инструмент.

Если вы сняли коробку пускового реле, сначала проверяем визуально наличие неисправных элементов или контактов. После этого аккуратно снимаем пусковое реле с клемм компрессора . Пользуясь мультиметром, нужно замерить сопротивление обмоток двигателя. В виду разности компрессоров, сопротивления обмоток будут разными. Но, все же, для простых двигателей есть правило: сопротивление между рабочей и пусковой обмотками будет равно суме сопротивлений. Общий вывод – пусковая обмотка и общий вывод – рабочая обмотка.

Если тестер не показывает сопротивление обмотки, значит она в обрыве. Необходимо менять компрессор. Если сопротивления в норме, можно проверить пусковое реле или подключить к компрессору заведомо исправное реле через отдельный сетевой шнурок.

Если компрессор запустился и работает в обычном режиме, причина неисправности не в нем. Запускать компрессор желательно через прибор замеряющий силу тока. Это могут быть токовые клещи, амперметр или комбинированные приборы.

Пусковой момент компрессора может сопровождаться силой тока до 6А. Далее при нормальной работе мотора, ток опускается ниже 1А, а в современных холодильниках 0.5А. При завышенном токе, как правило срабатывает защитное устройство в пусковом реле. Если защита не срабатывает, ток завышен, а звук мотора тихий, его корпус перегревается, то большая вероятность заклинивания механизма компрессора. Компрессор нуждается в замене.

Если компрессор работает как обычно, но при этом холод не производится, дальнейшую диагностику следует поручить специалисту. Ведь для определения производительности компрессора или поиска утечки необходимо вскрытие системы. Это в свою очередь требует специальных знаний, навыков и инструмента.

К сожалению не все работы можно сделать самому. Наверное, это и не нужно. Используйте правильно свои навыки и знания. Сложные специфические работы поручайте специалистам.
























Как проверить и запустить компрессор холодильника без мультиметра. Простая диагностика компрессора



Гарантия  на мотор компрессоры « Атлант», АСС и SECOP   6 месяцев

Гарантия  на  мотор компрессоры « Атлант», АСС и SECOP

“Рембыттехника Сервис Днепр” даёт гарантию  на   компрессоры  «Атлант», АСС и SECOP  6 месяцев с даты продажи.  Условие гарантии это:   1. фирменный гарантийный талон от   “Рембыттехника Сервис Днепр”  где указанны модель  мотор компрессора, № заводской, дата продажи.  2. Целая  этикетка, заводской номер на этикетке и год выпуска. Этикетка должна быть механически не повреждена.  3.  Дата продажи мотор компрессора предприятием Рембыттехника Сервис Днепр должна соответствовать сроку гарантии.

“Рембыттехника Сервис Днепр” обращает внимание,что других требований по гарантии нет, а именно: 1. Мотор компрессор “сгорел” из-за завышенного или заниженного напряжения в сети. 2. Мотор компрессор не “качает”, “заклинил”, завышенный шум. 3. Установлен не квалифицированным мастером.

Запуск мотор компрессора самостоятельно на  “прямую” без реле.

1-й вариант – В мотор компрессорах существуют рабочая , пусковая и общая обмотка . Общая всегда стоит отдельно ( в старых цилиндрах вершина треугольника слева , в старых “горшках” вершина внизу , в  Атлантах, АСС, SECOP  вершина вверху ) . На неё подаем  первый провод 220 вольт . второй провод 220 вольт подаём на рабочую обмотку .  делаем кратковременную перемычку с помощью тумблера между пусковой и рабочей обмоткой. Запустился компрессор . смотрите на рабочий ток, он должен быть такой же, какой указан на реле данного мотор компрессора.(0.9а;1. 1а; 1.2а;1.3а;1.4а;1.5а). Если рабочий ток выше,  чем на  0,1а – 0,2а, то мотор компрессор не исправен. Амперметр должен быть с частой ценой деления от 0 А до 2 А (нас интересует ток от 0,5А до 1,5 А). Общая шкала до 5-10 А (чтобы не сгорел  амперметр при пуске ).  Желательно поставить вольтметр . Встречаются ситуации, когда при малом или большом напряжении  компрессор включиться и сразу выключиться. То есть, казалось бы  одно из двух: или  реле, или компрессор не исправны. Но как оказалось причина это проблемное напряжение. Но главное амперметр . Защита 10 А . помогает при коротком замыкании, пусковой ток идёт до 6 А и Вашей защиты хватит.  Всё это собираем в удобный коробок . Желательно установить розетку ― будете всегда использовать как удлинитель . Получился прибор, которым проверяете мотор компрессора.

2-й вариант.  ПРОСТОЙ вариант. Берёте провод с вилкой, один конец провода крепим на общую обмотку, второй на рабочую обмотку, включаете в розетку , одновременно кратковременно перемыкаете отвёрткой пусковую и рабочую обмотку, компрессор запустился, если есть амперметр или клещи – меряете ток, если нет- судите по косвенным признакам. Рабочий компрессор будет работать и лишь со временем греться после ( 30-40 минут). Не рабочий  работает ( не всегда, конечно) ,но сильно нагреваясь и  быстро мотая электросчетчик или же сразу срабатывает автомат на квартирном счётчике. Этот вариант  лучше не использовать, стремитесь к первому варианту.

3. Если Вы по нашей рекомендации смогли самостоятельно проверить мотор компрессор холодильника и убедились в том ,что м. компрессор:

   1.  Исправен – установите новое реле

2. НЕ исправен – принимайте решение, покупать новый холодильник или менять мотор компрессор. Средняя цена ремонта холодильника с заменой нового мотор компрессора на дому = 2500,00 грн  в 2017 году.



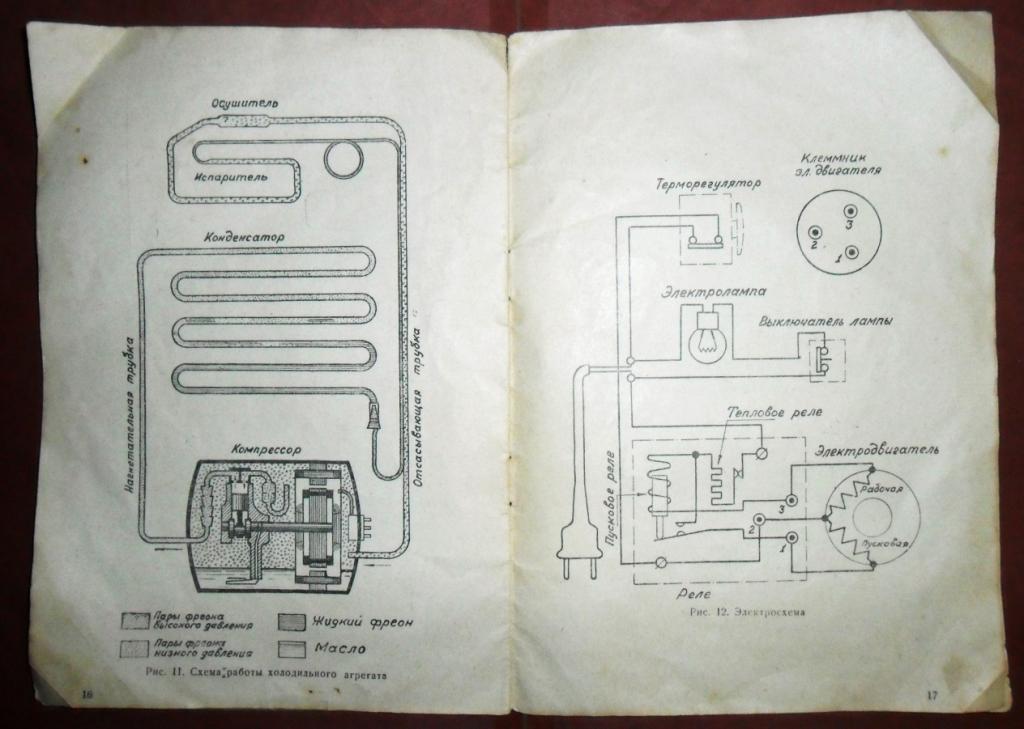

1. Электрическая Схема проверки мотор компрессоров старше 20-ти лет, устанавливаемых на холодильники: Днепр, Донбасс, Норд, Апшерон,Чинар, Бирюса и других моделей производства СССР  (пусковое реле: Р- 1; Р-3; Р-4; РПЗП-2; РПЗП-24; РТКМ. УХЛ-4; ПЗР;)



2. Электрическая Схема проверки мотор компрессоров старше 20-ти лет, устанавливаемых на холодильники: Днепр -3, Донбасс-2, Ока-3, Ока-6, Зил-Москва, Орск, Юрюзань, Свияга, Полюс, Саратов, Аист, Арагац  и других моделей производства СССР (пусковое реле РТКХ-М  1.3а)

3. Электрическая Схема проверки мотор компрессоров АСС, SECOP, АТЛАНТ (пусковое реле: АСС; DANFOSS; РКТ-1; РКТ-2; РКТ-3; РКТ-5; РКТ-6.)

Как проверить работоспособность компрессора холодильника своими руками

Без холодильника сложно представить нашу повседневную жизнь. Как и любая техника, холодильник имеет электронную начинку, отвечающую за работоспособность оборудования. Главный элемент – компрессор. Эта деталь отвечает за выработку морозного воздуха. В этом заключается значение детали. Если в какой-то момент вы обнаружили сбои в работе холодильника, вам следует проверить исправность компрессора.

Причины неполадок могут быть разные. В данном материале мы расскажем о том, как самостоятельно, без помощи мастеров и без обращения в сервисный центр, починить компрессор и наладить работу оборудования. Как проверить работоспособность компрессора холодильника важно понимать.

Компрессор холодильника

Основные принципы работы мотора

Принцип работы большинства холодильников одинаков. В таких моделях, как «Индезит», «Беко», «Атлант» охлаждающие системы работают за счёт циркуляции фреона, отвечающего за охлаждение. Так газ, с помощью компрессора под большим давлением попадает в конденсатор, где происходит охлаждение, сжижение и испарение газа, затем происходит обратный процесс. Подобная схема присуща всем холодильникам со встроенной системой No Frost. В более старых моделях продукты испарения, оседая на стенке, превращаются в наледь.

Схема работы мотора

Саму температуру внутри холодильной камеры регулирует термостат. Уровень охлаждения может задаваться самим пользователем. Когда режим установлен, сигнал поступает в пусковое реле мотора, которое и отвечает за работу механизма. Сам компрессор расположен с задней стороны конструкции и защищён кожухом от вредного воздействия жидких частиц.

Местоположение компрессора

Корпус соединён одним главным и двумя придаточными выводами. Главный связывает все механизмы между собой и отвечает за равномерное распределение энергии. Два придаточных служат проводниками электрического тока в пусковой механизм. Большинство современных моделей холодильников оснащены удобной электросхемой.

Как проверить компрессор на работоспособность

[adinserter block=»2″]

Компрессор неспроста называют «сердцем холодильника». Если он перестаёт работать, об этом могут известить либо отсутствие морозного воздуха, либо полная тишина. Возможных причин поломки три:

  1. Сгорела электронная начинка компрессора. Чаще всего, такое случается при резких перепадах напряжения: во время сильной грозы, либо при коротком замыкании
  2. Защитный механизм пускового реле находится в неисправном состоянии
  3. Возникла неисправность электропроводки

Если у вас возникло подозрение, что компрессор неисправен, подтвердить может самостоятельная проверка. Для начала вам потребуется мультиметр, специальный прибор для измерения частоты колебаний электрических волн. Как только вы доберётесь до мотора, приложите щупы к каждому из контактов. Если на дисплее отражается знак бесконечности, значит компрессор в полном порядке. Если после прикосновения прибор показывает определённую цифру, значит одна из обмоток неисправна. Если все контакты исправны, но мотор работает не на полную мощность, вы можете провести диагностику своими руками. В следующем разделе мы подробно рассмотрим, как можно проверить компрессор у холодильника.

Способы проведения диагностики

Для проведения подробного исследования, вам потребуется осмотреть компрессор изнутри. Здесь значение цифр, отображающееся на дисплее мультиметра, может иметь другое значение. Для проведения диагностики потребуется снять защитный кожух и добраться до начинки компрессора. Для этого потребуется выполнить следующие действия:

  • Отсоедините провода от контактов мотора
  • Перекусите соединительные трубки

Процесс разборки компрессора

  • Выкрутите болты, фиксирующие кожух
  • Удалите винты, удерживающие реле

Демонтаж реле

  • Далее приготовьте мультиметр и проверьте уровень сопротивления между контактами
  • Проверьте показатели левого выходного контакта [adinserter block=»3″]

Измерение уровня сопротивления

Важно! Оптимальный уровень сопротивления составляет около 30 Ом. Правый верхний контакт должен иметь показатели в 15 Ом. Для верхнего левого нормой считается сопротивление в 20 Ом.

Здесь допустима определённая погрешность в размере пяти единиц. Всё зависит от модели используемого холодильника и от того, как прозванивается мультиметр. Просмотрите в инструкции возможные статистические погрешности.

Если показатели  не соответствуют оговоренной норме, то мотор следует отремонтировать, припаяв оборванные провода, либо заменить, если сам компрессор ремонту не подлежит.

Измерение давления

Если все показатели в пределах нормы, но при этом техника продолжает давать сбои, вам потребуется воспользоваться манометром для измерения уровня колебания волн.

  • Присоедините к нагнетающему шутцеру подходящий по габаритам шланг
  • Активируйте механизм
  • Запишите показатели давления

Измерение давлени

Измерение давления

[adinserter block=»4″]

Оптимальные показатели для большого двухкамерного холодильника – 6 атмосфер. Для среднего или маленького – 4-5 атмосфер. Вам потребуется быстро отсоединить манометр, чтобы он не сломался.

Правила подключения двигателя через шнур

Если вы провели проверку по всем показателям, но агрегат всё так же не работает, вам останется только проверить мотор без запуска реле, выполнивв прямое подключение. Строго следуйте схеме, чтобы не нарушить работу прибора.

Схема электроснабжения мотора

С помощью измерительного прибора, проверьте мощность тока в сетевом проводе, который ведёт напрямую к компрессору. Если мощность составляет 140 Ватт, то оптимальные показатели – 1,3 ампер. При мощности 120 ватт – 1,1 или 1,2 ампер. Таким же способом вы можете проверить контакты пускового реле.

Важно помнить, что подобные проверки несут риск для человеческой жизни. Прежде чем начать тестирование компрессора, тщательно вытрите руки и обмотайте пальцы изолентой. Электрические проводки требуют грамотного подхода, поэтому вам лучше будет довериться профессиональным мастерам.

Как проверить компрессор холодильника

Если произошел сбой в работе процессора, то для начала обследуйте исправность кабеля. Если повреждений не обнаружено, тогда необходимо проверить исправность компрессора для холодильника.  Для этого необходимо:

  1. Снимаем оградительный короб, достаем компрессор и отключаем реле.
  2. Используя тестер, проверяем сопротивление.
  3. Далее следует произвести измерение сопротивления между проходными точками касания и коробом. Используйте прибор мультиметр. Если данный аппарат покажет обрыв, то это означает, что деталь исправна. Если на мультиметре указано любое значение, то это означает тяжелое повреждение.
  4. Также исправность компрессора проверяют посредством манометра. Для этого прибор соединяют с компрессором при помощи шланга и измеряют давление, предварительно включив компрессор. Исправная деталь выдает значение давления в 6 атмосфер.
  5. В том случае, когда электродвигатель рабочий, но не вырабатывается нужная температура, источник проблемы может крыться в утечке фреона. В этом случае стоит обратиться к профессиональному мастеру.

Как измерить сопротивление?

Прежде, чем производить исследование сопротивления компрессора, вначале произведите проверку на пробной технике. Это необходимо для того, чтоб исключить поражения электрическим током. Такая ситуация может возникнуть при работе с холодильниками былых моделей.

Для этого измеряем сопротивление между обшивкой и каждым контактом. На обшивке обнаруживаем не окрашенную площадь, либо просто соскребаем ее.

При данном исследовании сопротивление на мультиметре должно отображать «бесконечность». Если этого не происходит, то это означает, что электродвигатель поломан, и последующая проверка компрессора представляет опасность. Если это произошло, тогда поступайте следующим образом:

  1. Уберите крышку электропускового реле и отъедините его.
  2. Далее проверяем сопротивление промеж клеммам при помощи мультиметра либо омметра.

Измеренные данные сверяем со специализированной таблицей. В данной таблице указаны оптимизированные показания сопротивления для измеряемой модели холодильника.

Как проверить ток?

Следом за измерением сопротивления, необходимо проверить ток. С этой целью следует, подсоедините реле, и запустить электродвигатель. Но прежде убедитесь в годности реле.

Для поверки тока воспользуйтесь мультиметром, который снабжен зажимами. Этими зажимами подключитесь к любому из сетевых проводов. Значение силы тока должно быть прямо соразмерно производительности электродвигателя.




как проверить и подключить без реле, сопротивление обмоток

Реле - это маленький элемент, находящийся непосредственно возле корпуса компрессора

Компрессор является одной из основных частей холодильников, и, если он не функционирует или не может запуститься автоматически, то бытовая техника не будет работать. Можно ли провести самостоятельную диагностику при наличии неисправностей? Вполне возможно, если разобраться с тем, как именно работает эта деталь, и для чего предназначено реле.

Содержание материала:

Как проверить параметры работы компрессора холодильника

При неисправности или отсутствии включения, нужно мультиметром проверять сопротивление, так как, если есть поломка, то может ударить током. Другими словами, проверка тестером проводится для исследования обмотки, на предмет выявления ее повреждений. Мастера называют это прозваниванием. Проверить исправность компрессора холодильника первоначально можно по 3 основным параметрам.

Проверить параметры работы компрессора холодильника можно, но для этого нужны определенные знания

А именно, по:

  • Сопротивлению;
  • Давлению;
  • Току.

Если обмотка действительно повреждена, то может прыгать уровень напряжения и перебрасываться на поверхность корпуса. Как правило, такое может происходить со старыми устройствами. Исправность холодильного оборудования проверяется посредством замера сопротивления в каждом контакте из 3 присутствующих, причем, вместе с корпусом оборудования, причем важно, чтобы в месте, где проводится прозванивание, не присутствовала краска. Если сопротивление обмоток не скачет, и нет повреждений, то на табло устройства для диагностики будет светиться значок бесконечности. В противном случае, компрессор можно назвать неисправным.

Если прозвонка не дала должного результата, а есть признаки того, что нужно отремонтировать бытовой прибор, то требуется диагностика давления или его замер при помощи манометра.

Нужно правильно включить клеммы имитатора в позистор к полости нагнетающего штуцера, все надежно подключить, а далее снимаются показатели именно при включенном компрессоре. Если на табло выводится давление в 6 атмосфер и цифра начинает увеличиваться, то диагностика подтверждает работоспособность устройства. Если давление будет ниже или начнет падать, то требуется замена корпуса давления.

Не менее важно прозвонить и узнать работает ли тепловое пусковое реле, что позволит определить то, что поступает ли на двигатель ток. Желательно взять за основу реле в рабочем состоянии, что подтверждает тестирование, а далее воспользоваться таким устройством, как мультиметр с клещами. После подключения рабочего реле на полость компрессора, требуется мультиметр. Проводится это посредством зажатия одного из проводков при помощи клещей. От того, какой мощностью обладает двигатель, напрямую зависят показатели на тестере. К примеру, если мощность составляет 140 Вт, то дисплей позволит снять показатели 1,3 В. Если мощность составляет 120 Вт, то показатели могут варьироваться в пределах 1,1-1,2 В. В этом случае пускозащитное реле исправно и пригодно для работы, однако чаще всего бывает то, что компрессор сломался, и специалисты рекомендуют начинать проверку именно с него.

Регулировка пускового реле холодильника

Для того чтобы мотор холодильника функционировал максимально полноценно, обязательно должно быть вращение электрического поля, расположенного внутри. Чтобы обеспечить этот момент и исключить то, что заклинил мотор или вовсе перестал работать, требуется подача тока на 3 обмотки в фазе соответствующего значения. Результатом таких действий станет наличие векторного сложения полей, что позволит обеспечить бесперебойное вращение, приводящее в действие ротор.

Катушка пускового реле и нагревательный элемент с биметаллической пластинкой защитного реле включены последовательно в цепь рабочей обмотки

При исследовании показателей трехфазного реле в сети 380 В можно обнаружить тот факт, что они будут самыми высокими на фоне всех остальных видов подключения. Именно это позволяет использовать данную деталь для промышленного производства, однако трехфазные модели считаются не слишком пригодным для бытовых устройств.

Процесс будет не таким плавным, как при присутствии векторов в количестве 3 шт., однако этого вполне хватит для функционирования бытового прибора.

Если будет присутствовать только 1 фаза, то категорически исключено возникновение вращающегося поля, так как требуется наличие 2 векторов. Для получения необходимого показателя в квартире или частном доме, устанавливают компрессор, за счет которого проводится своеобразный сдвиг в напряжении на 90ᵒ. За счет переменного поля, которое получается при вращении, запускается ротор в нужном направлении. Схема с трехфазным напряжением не предусмотрена для использования в частных домах и квартирах.

Причина состоит в том, что подсоединить так провода и запустить аппарат трудно своими руками, так как требуется:

  • Опыт работы;
  • Необходимый инструмент;
  • Отличное знание теории.

Среднестатистическому человеку без опыта работы с электричеством достаточно сложно справиться с поставленной задачей, чтобы запустить систему. За счет одной фазы подключение провести совсем не сложно и не потребуются знания всей электрики.

Возможно ли и как подключить компрессор от холодильника без реле

Когда может потребоваться подключение компрессора холодильника напрямую без реле? При его неисправности, поломке, проблемах с проводкой. Все действия по подключению кондиционера стоит делать максимально правильно, что позволит исключить проблемы. В частности, первоначально проверяется обмотка на предмет пробивания и передачи тока на поверхность корпуса. Если есть места, где присутствует повреждение, при эксплуатации устройства вполне возможно получить удар током даже просто открыв дверь.

У компрессора 2 обмотки - пусковая и рабочая, которые соединены вместе через общую. Чтобы он заработал, нужно подать напряжение на пусковую, а затем переключить на рабочую

При проверке проводится:

  • присоединение левой клеммы к выходу обмотки;
  • присоединение правой клеммы на любую точку корпуса;
  • тестирование первого, второго и третьего выхода.

Если прибор показывает надежность всех 3 выходов и отсутствие пробивания, то можно проводить подключение. Далее, посредством клеммников, проводится подключение компрессора к напряжению. Первоначально подключается привод общего вида, а потом рабочий. Ток рабочий привод осуществляется кратковременная подача тока за счет касания оголенного провода.

Действия должны быть максимально аккуратными, чтобы исключить вред для здоровья.

Как только происходит подача напряжения, холодильник гудит, а если прикоснуться к пусковому выводу, начинается включение и пойдут потоки воздуха. Оптимальным временем работы считается 15 мин, а также вполне возможно ощутить небольшой нагрев корпуса.

Электрическое сопротивление обмоток компрессора холодильника

Независимо от того, какой холодильник нужно продиагностировать и как он выглядит, нужно обращаться к специалисту. Часто плохой запуск из-за того, что реле 103n0021 не может расклинить контакты пуска, у производителей Атлант, Индезит и Аристон.

При сбое в работе компрессора необходимо проверить с помощью тестера сопротивление

Помимо этого, желательно прозвонить устройство на предмет пробоев, что позволит исключить вероятность получения электротравмы.

При проверке, осуществляется замер между поверхностью корпуса и контактами. Для этого на корпусе находится определенная точка, и за нее закрепляется клемма, причем выбирается место без краски. Поочередно проводится подключение второй клеммы к контактам и, если сопротивление нормальное, то мультиметр покажет знак бесконечности. Если такого значка нет, значит где-то, есть неисправность, а потому требуется провести снятие крышки на пусковом реле, отключение этого устройства.

Сопротивление проверяется посредством омметра в определенной последовательности:

  1. Сверяется сопротивление между контактами, расположенными снизу.
  2. Проводится исследование между теми контактами, один из которых расположен снизу слева и сверху слева.
  3. Исследуется нижний и верхний правый контакт.

Все полученные данные нужно сверить со специальной таблицей, что позволит получить ответ об оптимальном значении сопротивления именно для данной модели. Важно помнить о том, что сопротивление пусковой обмотки намного выше рабочей, однако крайне редко в импортных моделях, это может быть наоборот.

Как проверить и запустить компрессор холодильника (видео)

Электрика требует грамотного и индивидуального подхода, а потому, если ранее не приходилось проводить такие работы, желательно обратиться к специалисту с подготовкой и соответствующим образованием. Это поможет избежать проблем в виде поломки и электротравмы.

Как проверить конденсатор холодильника - Морской флот

Двигатели или компрессоры не работают? Это видео демонстрирует, как разрядить и проверить конденсатор электродвигателя. Конденсатор это наиболее проблемный компонент схемы запуска двигателя или компрессора, из-за которого они могут не работать. Конденсаторы могут применяться в духовках, кондиционерах, холодильниках, и стиральных машинах.
Конденсатор это компонент, который хранит электрический заряд, а затем освобождает его.
Конденсаторы наиболее часто используются для запуска и работы двигателя и компрессора, и могут применяться в кондиционерах, духовках и другой нагревательной и охлаждающей бытовой технике, а также в холодильниках и стиральных машинах. Если двигатель или компрессор не запускается или медленно раскручивается, то может быть неисправен конденсатор. Когда конденсатор неисправен, его часто вспучивает или появляется утечка. Если вы заметили какое-либо вспучивание или утечку, то конденсатора надо заменить.
Если нет никаких видимых признаков повреждения конденсатора, то его можно проверить, чтобы определить, работает ли он правильно. В этом видео мы покажем два метода проверки. Первая проверка поможет определить, способен ли конденсатор хранить и затем отдавать электрический заряд. Проверка может быть выполнена и с использованием аналогового Ом-метра. Перед прикосновением к конденсатору вы должны снять потенциально сохраненный электрический заряд, чтобы избежать травм.
Вы можете сделать это, замкнув отверткой с изолированной ручкой все контакты конденсатора.
Будьте очень осторожны, чтобы не коснуться металлической части отвертки. Теперь поверните диск выбора диапазона на измерение сопротивления 1000 Ом или выше. При необходимости калибровки прибора замкните щупы друг с другом и выставьте стрелку на ноль. Для того, чтобы проверить конденсатор, прикоснитесь щупом к одному из клемм и вторым щупом коснитесь другого контакта. Стрелка омметра должна отклониться в сторону нуля Ом и потом вернуться к бесконечному сопротивлению.
Поменяйте щупы местами и вы должны увидеть тот же результат. Если стрелка не двигается или остается около нуля Ом, то конденсатор неисправен.
Чтобы проверить двойной конденсатор проведите измерения между общим контактом и каждым другим контактом.
Общий терминал часто обозначается буквой С. С другими контактами с надписью «FAN» и «HERM» или «COM». Чтобы проверить цепь FAN коснитесь одним щупом к общей клемме, а вторым щупом к разъему FAN. Как и прежде стрелка должна отклоняться в сторону нуля Ом и возвращаться к бесконечному сопротивлению. Повторите эти действия с цепями "HERM" или "COM".
Стандартный вольтметр может также помочь определить, есть ли у конденсатора короткое замыкание на корпус. Поместите один щуп прибора к каждому из контактов, и вторым щупом прикоснитесь к корпусу. Ни один контакт не должен показать сопротивление на корпус. Если прибор покажет сопротивление, то конденсатор имеет короткое замыкание на корпус и его необходимо будет заменить. Вторая проверка позволит вам определить, что компонент работает с соответствующими параметрами емкости путем измерения мкФ. Для этой проверки вам понадобится тестер конденсаторов или мультиметр с функцией проверки конденсаторов. Перед тем, как начать, убедитесь, что заряд с конденсатора был снят. При проверке конденсатора прочитайте на компоненте емкость в микро Фарадах на и выберите на тестере соответствующий диапазон. Теперь подключите щупы к контактам и нажмите кнопку, чтобы увидеть значение в микро Фарадах. Показание должно близко к рейтингу на компоненте. Двойные конденсаторы имеют два значения микро Фарад. Более высокое значение характерно для контакта «HERM» или схемы «COM» и низкое значение типично для схемы в «FAN». Как и прежде, вы должны проверить каждую цепь отдельно, чтобы определить, является ли показания прибора близкими к значению написанному на компоненте. Если прибор показывает низкое значение емкости, то конденсатор необходимо будет заменить.
_

Трудно переоценить важность такой составляющей части холодильника, как компрессор. Если он выходит со строя, то ни о какой работе холодильника не может быть и речи. Можно ли провести диагностику работы компрессора самостоятельно или для этого нужен специалист? Об этом и пойдет речь в данной статье.

Устройство компрессора

Компрессора многих бытовых холодильников во многом схожи между собой.

Принцип работы состоит в следующем. Фреон в газообразном состоянии в результате сжатия нагревается, а с помощью конденсатора охлаждается. переходит в жидкое состояние и охлаждает окружающее пространство. Затем через капиллярный расширитель фреон идет на повторение цикла. Залогом качественной работы холодильника является постоянное движение фреона по этому циклу. Вот поэтому компрессор часто называют сердцем холодильника.

Компрессор включает в себя: поршневой электромотор с системой клапанов, рабочую обмотку, пусковую обмотку и реле. Поршневой электродвигатель работает от переменного тока. Компрессор имеет три выхода: от пусковой обмотки, от рабочей обмотки и общий выход. Эти три выхода расположены в нижней части компрессора в форме треугольника. Эти контакты соединены с реле, которое включает в работу электродвигатель.

Возможные причины сбоя в работе электродвигателя

Если электродвигатель не включается, то причина может быть в следующем:

  1. Сгорел компрессор.
  2. Вышло из строя пусковое реле.
  3. Вышел из строя кабель, с помощью которого подключен прибор.

Стоимость услуги мастера компании СевРемКом

Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

  1. Снять защитный кожух извлечь компрессор и отсоединить реле.
  2. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним – 15 Ом, а между левым и правым – 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
  3. Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать "бесконечность". Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

  1. Снять крышку пускового реле.
  2. Отключить пусковое реле.
  3. Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Видео: проверка

Конденсаторы присутствуют в различной технике. Они же часто являются и причиной неисправностей. Чтобы оперативно выявить неисправный элемент и заменить его, нужно знать, как проверить конденсатор мультиметром, поскольку это самый простой способ.

Мы расскажем как использовать недорогой, но функциональный прибор в выявлении неисправных элементов. В представленной нами статье разобраны разновидности конденсаторов и порядок их проверки. С учетом наших советов вы без затруднений найдете “слабое звено” в электрической схеме.

Что такое конденсатор и зачем нужен?

Промышленность производит конденсаторы самых разных типов, применяемых во многих отраслях. Они необходимы в автомобиле- и машиностроении, радиотехнике и электронике, в приборостроении и производстве бытовой техники.

Конденсаторы — своего рода «хранилища» энергии, которую они отдают при возникновении кратковременных сбоев в питании. Кроме того, определенный вид этих элементов отфильтровывает полезные сигналы, назначает частоту устройств, генерирующих сигналы. Цикл разрядки-зарядки у конденсатора очень быстрый.

В цепи с переменным током обкладки конденсатора поочередно перезаряжаются с частотой протекающего тока. Объясняется это тем, что на зажимах источника такого тока периодически происходит смена напряжения. Результатом таких преобразований является переменный ток в цепи.

Так же как резистор и катушка, конденсатор проявляет сопротивление току переменного характера, но для токов разных частот оно разное. К примеру, хорошо пропуская высокочастотные токи, он одновременно может являться чуть ли не изолятором для низкочастотных токов.

Сопротивление конденсатора связано с его емкостью и частотой тока. Чем больше два последних параметра, тем его емкостное сопротивление ниже.

Полярные и неполярные разновидности

Среди огромного количества конденсаторов, выделяют два основных типа: полярные (электролитические), неполярные. Как диэлектрик в этих устройствах применяют бумагу, стекло, воздух.

Особенности полярных конденсаторов

Название «полярные» говорит само за себя — они обладают полярностью и являются электролитическими. При включении их в схему, необходимо точное ее соблюдение — строго «+» к «+», а «-» к «-». Если проигнорировать это правило, работать элемент не только не будет, но может и взорваться. Электролит бывает жидким или твердым.

Диэлектриком здесь служит пропитанная электролитом бумага. Емкость элементов колеблется в пределах от 0,1 до 100 тысяч мкФ.

Когда происходит замыкание пластин, выходит тепло. Под его воздействием электролит испаряется, происходит взрыв.

Современные конденсаторы сверху имеют небольшое вдавливание и крестик. Толщина вдавленного участка меньше, чем остальной поверхности крышки. При взрыве его верхняя часть раскрывается наподобие розочки. По этой причине можно наблюдать на торцах корпуса неисправного элемента вспучивание.

Отличия неполярных конденсаторов

Неполярные пленочные элементы имеют диэлектрик в виде стекла, керамики. По сравнению с конденсаторами электролитическими, у них меньший самозаряд (ток утечки). Объясняется это тем, что у керамики сопротивление выше, чем у бумаги.

Все конденсаторы делят на детали общего назначения и специального, которые бывают:

  1. Высоковольтными. Используют в высоковольтных приборах. Их выпускают в различных исполнениях. Существуют керамические, пленочные, масляные, вакуумные ВВ конденсаторы. От обычных деталей они значительно отличаются и доступ к ним ограничен.
  2. Пусковыми. Применяют в электродвигателях для обеспечения их надежной работы. Они повышают стартовый момент двигателя, например, насосной станции или компрессора при запуске.
  3. Импульсными. Предназначены для создания сильного скачка напряжения и его транзакции на принимающую панель прибора.
  4. Дозиметрическими. Созданы для функционирования в цепях, где уровень токовых нагрузок небольшой. У них очень малый саморазряд, высокое сопротивление изоляции. Чаще всего это элементы фторопластовые.
  5. Помехоподавляющими. Они смягчают электромагнитный фон в большой частотной вилке. Характеризуются незначительной собственной индуктивностью, что позволяет поднять резонансную частоту и расширить полосу сдерживаемых частот.

В процентном соотношении самое большое число выходов деталей из рабочего строя приходится на случаи, когда подают напряжение, превышающее нормативное. Ошибки в проектировании также могут стать причиной неисправности.

Если диэлектрик меняет свои свойства, при этом тоже возникает сбой в работе конденсатора. Это происходит, когда он вытекает, высыхает, растрескивается. Емкость при этом сразу меняется. Измерить ее можно только посредством измерительных приборов.

Порядок проверки мультиметром

Проверку конденсаторов лучше выполнять с изъятием их из электрической схемы. Так можно обеспечить более точные показатели.

Основным свойством всех конденсаторов является пропуск тока исключительно переменного характера. Постоянный ток конденсатор пропускает только в самом начале в течение очень короткого времени. Сопротивление его зависит от емкости.

Как проверить полярный конденсатор?

При проверке элемента мультиметром, нужно соблюсти условие: емкость должна быть больше 0,25 мкФ.

Технология измерения конденсатора для выявления неисправностей мультиметром следующая:

  1. Берут конденсатор за ножки и закорачивают каким-нибудь металлическим предметом, пинцетом, например, или отверткой. Это действие необходимо для того, чтобы разрядить элемент. О том, что это произошло, засвидетельствует появление искры.
  2. Устанавливают переключатель мультиметра на прозвонку или замер показателей сопротивления.
  3. Касаются щупами до выводов конденсатора с учетом полярности — к плюсовой ножке подводят щуп красного цвета, к минусовой — черного. При этом вырабатывается постоянный ток, следовательно, через какой-то временной промежуток сопротивление конденсатора станет минимальным.

Пока щупы находятся на вводах конденсатора, он заряжается, а его сопротивление продолжает расти до достижения максимума.

Если при контакте со щупами мультиметр начнет пищать, а стрелка остановится на нулевой отметке, это указывает на короткое замыкание. Оно и стало причиной неисправности конденсатора. Если сразу же стрелка на циферблате показывает 1, значит, в конденсаторе случился внутренний обрыв.

Такие конденсаторы считаются неисправными и подлежат замене. Если «1» высветится лишь через некоторое время — деталь исправна.

Важно выполнять измерения так, чтобы неправильное поведение не отразилось на качестве измерений. Нельзя в процессе к щупам прикасаться руками. Тело человека обладает очень малым сопротивлением, а соответствующий показатель утечки превышает его во много раз.

Ток пойдет по пути меньшего сопротивления в обход конденсатора. Следовательно, мультиметр покажет результат, к конденсатору не имеющий никакого отношения. Разрядить конденсатор можно и при помощи лампы накаливания. В этом случае процесс будет происходить более плавно.

Такой момент, как разрядка конденсатора, является обязательным, особенно, если элемент высоковольтный. Делают это из соображений безопасности и для того, чтобы не вывести со строя мультиметр. Повредить его может остаточное напряжение на конденсаторе.

Обследование неполярного конденсатора

Конденсаторы неполярные проверить мультиметром еще проще. Сначала на приборе выставляют предел измерения на мегаомы. Далее прикасаются щупами. Если сопротивление будет меньше 2 Мом, то конденсатор, скорей всего, неисправен.

Во время зарядки элемента от мультиметра возможно проверить его исправность, если емкость начинается от 0,5 мкФ. Если этот параметр меньше, изменения на приборе незаметны. Если все же необходимо проверить элемент меньше 0,5 мкФ, то при помощи мультиметра это возможно сделать, но только на короткое замыкание между обкладками.

Если необходимо обследовать неполярный конденсатор с напряжением свыше 400 В, это можно сделать при условии его зарядки от источника, защищенного от к.з. автоматического выключателя. Последовательно с конденсатором подсоединяют резистор, рассчитанный на сопротивление более 100 Ом. Такое решение ограничит первичный токовый бросок.

Существует и такой метод определения работоспособности конденсатора, как проверка на искру. При этом его заряжают до рабочей величины емкости, затем закорачивают вывода металлической отверткой, имеющей изолированную ручку. О работоспособности судят по силе разряда.

Сразу после зарядки и через некоторое время замеряют напряжение на ножках детали. Важно, чтобы заряд сохранялся долго. После нужна разрядка конденсатора посредством резистора, через который он заряжался.

Измерение емкости конденсатора

Емкость — одна из ключевых характеристик конденсатора. Ее необходимо измерять для уверенности, что элемент накапливает, и хорошо удерживает заряд.

Чтобы убедиться в работоспособности элемента, необходимо измерить этот параметр и сопоставить его с тем, который обозначен на корпусе. Перед тем как проверить любой конденсатор на работоспособность, нужно учесть некоторую специфику этой процедуры.

Пытаясь выполнить измерение посредством щупов, можно не получить желаемых результатов. Единственное, что удастся сделать — определить, рабочий этот конденсатор или нет. Для этого выбирают режим прозвона и касаются щупами ножек.

Услышав писк, меняют местами щупы, звук должен повториться. Слышно его при емкости 0,1 мкФ. Чем больше это значение, тем звук дольше.

Если нужны точные результаты, лучший выход в этой ситуации — использование модели, имеющей специальные контактные площадки и возможность регулировки вилки для определения емкости элемента.

Прибор переключают на номинальное значение, указанное на корпусе конденсатора. Вставляют последний в посадочные «гнезда», предварительно разрядив его при помощи металлического предмета.

На экране должна высветиться величина емкости, равная примерно номинальной. Когда этого не происходит, делают вывод о том, что элемент поврежден. Нужно проследить за тем, чтобы в приборе находилась новая батарейка. Это обеспечит более точные показания.

Измерение напряжения мультиметром

Узнать о работоспособности конденсатора можно и путем замера напряжения и сравнения полученного результата с номиналом. Чтобы выполнить проверку, потребуется источник питания. Напряжение у него должно быть несколько меньшим, чем у проверяемого элемента.

Так, если у конденсатора 25 В, то достаточно 9-вольтового источника. Щупы подключают к ножкам, учитывая полярность, и выжидают некоторое время — буквально несколько секунд.

Бывает, время истекло, а просроченный элемент все еще работоспособный, хотя характеристики у него другие. В этом случае его необходимо постоянно контролировать.

Мультиметр настраивают на режим измерения напряжения и выполняют проверку. Если почти сразу же на дисплее появится значение идентичное номиналу, элемент пригоден к дальнейшему использованию. В противном случае конденсатор придется заменить.

Проверка конденсаторов без выпаивания

Конденсаторы можно и не выпаивать из платы для проверки. Единственное условие — плата должна быть обесточена. После обесточивания необходимо немного подождать, пока конденсаторы разрядятся.

Следует понимать, что получить 100% результат без выпаивания элемента из платы не получится. Детали, находящиеся рядом, мешают полноценной проверке. Можно удостовериться только в отсутствии пробоя.

С целью проверить на исправность конденсатор, не выпаивая его, к выводам конденсатора просто прикасаются щупами, чтобы измерить сопротивление. Исходя из вида конденсатора, будет отличаться и измерение этого параметра.

Рекомендации по проверке конденсаторов

Есть у конденсаторных деталей одно неприятное свойство — при пайке после воздействия тепла они восстанавливаются очень редко. В то же время качественно проверить элемент можно только выпаяв его со схемы. Иначе его будут шунтировать элементы, находящиеся рядом. По этой причине следует учитывать некоторые нюансы.

После того как проверенный конденсатор будет впаян в схему, нужно ввести в работу ремонтируемое устройство. Это даст возможность проследить за его работой. Если его работоспособность восстановилась или оно стало функционировать лучше, проверенный элемент меняют на новый.

Чтобы сократить проверку, выпаивают не два, а только один из выводов конденсатора. Необходимо знать, что для большинства электролитических элементов этот вариант не подходит, что связано с конструктивными особенностями корпуса.

Если схема отличается сложностью и включает большое число конденсаторов, неисправность определяют посредством измерения напряжения на них. Если параметр не соответствует требованиям, элемент, вызывающий подозрения, необходимо изъять и выполнить проверку.

При обнаружении сбоев в схеме нужно проверить дату выпуска конденсатора. Усыхание элемента в течение 5 лет работы в среднем составляет около 65%. Такую деталь, даже если она в рабочем состоянии, лучше заменить. В противном случае она будет искажать работу схемы.

Для мультиметров нового поколения максимумом для измерения является емкость до 200 мкФ. При превышении этого значения контрольный прибор может выйти со строя, хотя он и оснащен предохранителем. В аппаратуре последнего поколения присутствуют smd электроконденсаторы. Они отличаются очень маленькими размерами.

Отпаять один из выводов такого элемента очень сложно. Здесь лучше приподнять один вывод после отпаивания, изолировав его от остальной схемы, или отсоединить оба вывода.

О том, как мультиметром проверять напряжение в розетке, узнаете из следующей статьи, прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видео #1. Подробно о проверке конденсатора посредством мультиметра:

Видео #2. Ревизия конденсатора на плате:

Хотя это и не узкоспециализированный прибор и пределы его ограничены, для обследования и ремонта большого числа популярных радиоэлектронных устройств, этого достаточно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи. Расскажите о том, как проверяли конденсаторы на работоспособность. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Устранение неисправностей компрессоров холодильников | На главную

Джерри Уолч Обновлено 28 декабря 2018 г.

Компрессор - это сердце герметичной системы хладагента холодильника. Компрессор - самый дорогой компонент, который нужно заменить, и один из немногих компонентов, который домовладелец не может заменить сам. К счастью, сам компрессор редко является проблемой, когда холодильник не работает должным образом. Как правило, проблема заключается в гораздо менее дорогих и более легко заменяемых деталях, таких как пусковое реле или термостатический выключатель.

Проверка обмоток компрессора на наличие открытой обмотки

Отодвиньте холодильник от стены и выньте шнур питания из розетки. Вы будете использовать функцию измерения сопротивления на цифровом мультиметре для поиска и устранения неисправностей компрессора, а подача питания на тестируемую цепь дает ложные показания и повреждает измеритель. Найдите пусковое реле компрессора и снимите его с клемм на боковой стороне компрессора. В современных холодильниках используются твердотельные пусковые реле, которые можно определить по двум подключенным к ним проводам. Три показанных контакта помечены буквами «S», «C» и «R» для контактов рабочего, общего и пускового обмоток. Если контакты не имеют маркировки, установите переключатель функций цифрового измерителя на шкалу R x 1 и найдите два контакта, которые дают максимальное показание; эти штифты являются штифтами запуска и запуска намотки, а оставшийся штифт является общим штифтом. Если на ЖК-дисплее глюкометра отображается «O.L.» при проверке между любыми двумя штифтами компрессор неисправен и требует замены.

Проверка на короткое замыкание обмоток двигателя

В двигателе компрессора могут возникать два типа коротких замыканий: межвитковое замыкание внутри обмотки или замыкание между обмоткой и корпусом.Показания, полученные между контактами Run и Common, а также Start и Common, должны находиться в пределах 0,5 Ом друг от друга. Если эти показания существенно различаются, обмотка со значительно более низкими показаниями имеет межвитковое короткое замыкание и компрессор необходимо заменить. Убедитесь в отсутствии замыкания между обмоткой и корпусом двигателя, сняв показания между каждым из штырей и корпусом компрессора. Если на ЖК-дисплее глюкометра отображается что-либо, кроме «O.L.» во время этих испытаний компрессор вышел из строя и нуждается в замене.

Проверка термостатического управления

Если проверка обмоток двигателя прошла успешно, проблема либо в неисправном пусковом реле двигателя, либо в неисправном переключателе термостатического управления. Поскольку у вас нет простого способа проверить твердотельное пусковое реле без замены нового, проверьте термостатический переключатель. Установите переключатель между 4 и 5 и проверьте целостность цепи между вилкой и проводами, подключенными к пусковому реле. На ЖК-дисплее измерителя должно отображаться значение «0,000» между каждой стороной вилки и одним из проводов, подключенных к пусковому реле.Если на одной из сторон отображается «O.L.», термостатический регулятор неисправен и требует замены. Если термостатический выключатель исправен, замените твердотельное реле запуска двигателя.

Дополнительные вопросы

Если компрессор проверяется электрически, но по-прежнему не запускается и не работает нормально, возможно, компрессор заклинивает или имеет неисправные подшипники или клапаны. В этих случаях его необходимо заменить. Не пытайтесь самостоятельно заменить неисправный компрессор. Вызовите специалистов.Вы должны иметь лицензию Агентства по охране окружающей среды для работы с хладагентами.

Как проверить компрессоры холодильных и морозильных камер


Испытания компрессоров холодильных и морозильных камер

Вот еще кое-что Я получить много вопросов о: тестировании компрессоров холодильных и морозильных камер. Вот простая процедура, которую я использую всякий раз, когда сталкиваюсь с одним из них. короткие циклы (попытки запуска, включение / выключение каждые несколько секунд или в в некоторых случаях каждую минуту или две).

В основном, Используя цифровой омметр, вы снимаете реле компрессора и перегружаете его три клеммы, затем проверяете сопротивление между каждой из этих трех булавки.Старые реле выглядели немного иначе, чем твердотельное реле ниже, но прошел примерно так же.

(И действительно старый компрессоры обычно имеют 3 вывода, расположенных по прямой линии, но идентичны внутри, поэтому процедуры испытаний такие же)

Первый обратите внимание на два контакта, которые показывают максимальное сопротивление. Остается тот «общий», к которому подключается один конец пусковой и основной обмоток.(The common не всегда является верхним штифтом, поэтому вы захотите провести этот тест, чтобы быть уверенным)

Чтение от этого общего к каждому из двух других внимательно записывайте каждое чтение. потом Измерьте два с максимальным сопротивлением, игнорируя общий. Это значение должно быть точной суммой двух отдельных катушек. показания, потому что теперь вы читаете обе катушки последовательно.

Если эти два набора показаний не отличаются друг от друга примерно на 1/2 Ом, то один обмоток компрессора закорочено, и если он вообще запустится, то перегреется и обычно заканчиваются коротким замыканием на его предохранителе от перегрузки.

Единственное решение, если это так, - это замена компрессора - серьезная работа, и один я обычно не рекомендую больше из-за расходов. Вот почему обслуживание так важно для любого прибор. Содержание и техническое обслуживание прибора дешевле, чем покупка новый. Однако со старым оборудованием обычно нет программное обеспечение для обслуживания поможет вам диагностировать проблемы с вашим прибором.

Если проверка обмоток в порядке, но он по-прежнему не запускается, затем я подключаю тестовый шнур и пытаюсь запустить его вручную. Если Я так не могу завести, скорее всего механическая проблема, чаще всего вязка подшипников, а по низу одинаковые: либо компрессор, либо холодильник нужно будет заменить (я буду обсуждать тестовый шнур процедуры и о том, как сделать свои собственные, в будущей статье).

Была ли эта статья полезной?
Пожалуйста, нажмите кнопку «пожертвовать» на левой стороне
этой страницы, чтобы помочь мне сохранить эту информацию бесплатной!
Большое спасибо! - Дэйв

Авторские права www.DavesRepair.com
Эту статью разрешается свободно перепечатывать и распространять только
целиком, включая это сообщение.

Как проверить реле компрессора холодильника? [Новый 2021 год]

Продолжайте читать наш пост, чтобы узнать, как проверить реле компрессора холодильника.

Оценка и замена реле компрессора в холодильнике - не обычная задача для тех, кто занимается своими руками. Однако для человека, готового изо всех сил попытаться определить проблему, вместо того, чтобы покупать новый холодильник, время действительно может быть потрачено не зря. Вот способ проверить реле компрессора холодильника для всех, у кого хватит смелости и решимости.

Как проверить реле компрессора холодильника?

Перед тем, как приступить к работе с холодильником, всегда отключайте устройство от сети или выключайте автоматический выключатель, который его питает.

Найдите компрессор. Обычно он большой, цилиндрический и находится в задней части холодильника.На идеальной стороне компрессора вы должны увидеть коробку с выходящими из нее проводами. Внутри этого поля находится точка, где находится реле сжатой машины.

Имейте в виду, что в некоторых старых тостерах в компрессорах используется конденсатор. Если у человека есть конденсатор, подключенный к компрессору, его необходимо разрядить перед работой с устройством.

Возьмите резистор с проволочной обмоткой на 20 А, который можно купить в большинстве специализированных магазинов электроники, и прикоснитесь выводами резистора к клеммам вокруг конденсатора. Это избавит от любого сохраняющегося напряжения и устранит вероятность возникновения черной смородины.

Снимите крышку блока реле выключателя. Крышка обычно удерживается на месте с помощью зажимов или зажимов. Обычно в этом блоке есть 3 элемента: реле выключателя, клеммы двигателя выключателя и устройство защиты от перегрузки. Реле сжатой машины будет наиболее важным компонентом и будет перематываться или работать в установившемся режиме.

Если зона стабильна, вам потребуется профессиональная оценка компонента, поскольку для анализа требуется специальное оборудование.Если у вас есть реле с проволочной обмоткой, потяните его прямо из компрессора.

См. Также: Лучшие бренды холодильников

С помощью острогубцев отсоедините разъем от клеммы реле. Убедитесь, что вы снимаете его, взявшись за разъем, а НЕ за кабель. Проверьте кабельный разъем и реле выключателя на наличие следов ржавчины.

Удалите пыль с реле и посмотрите на него фантастически. Было бы полезно, если бы вы увидели две вставные клеммы с маркировкой S и M и вставную клемму с маркировкой L.

Установите свой мультиметр, доступный в любом магазине товаров для дома или в магазине специальной электроники, для измерения сопротивления, как правило, при настройке X1 или даже RX1. Положите реле на ровную поверхность и убедитесь, что клеммы S и M находятся на полу.

Добавьте один датчик тестера к клемме S, а вы - к клемме M. Тестер должен показывать нулевое сопротивление. Удерживая щупы, вставленные в клеммы, переверните реле. Вы должны услышать слышимый щелчок, а результаты тестирования тестера должны изменяться от нуля до бесконечности.

Снова переключите реле. Теперь прикоснитесь одним датчиком к клемме S, а другой датчик к клемме L. Тестер должен показывать нулевое сопротивление. Переключите его снова вместе со всеми датчиками, оставшимися на клеммах, и тестер должен увидеть бесконечность.

Снова переключите реле. Теперь прикоснитесь одним датчиком к клемме «M», а другой - к клемме L. Тестер должен показывать нулевое сопротивление. Переключите реле вместе с датчиками, все еще настроенными, и показания тестера не должны измениться.Он останется на «нулевом» сопротивлении.

Если сжатое реле машины перемещает этот набор оценок, то это не проблема вашего холодильника. Если он не соответствует ни одной из этих оценок, отнесите его в магазин запчастей и купите замену.

Верните на исходное место в холодильнике. Убедитесь, что вы удалили резистор на 20 Ом в конденсаторе, прежде чем забивать холодильник обратно.

Способ устранения неисправностей компрессоров холодильников

Компрессор - это сердце герметичной системы хладагента холодильника.Компрессор - самый дорогой элемент, который нужно заменить, и среди этих двух компонентов домовладелец не может заменить себя.

По сути, компрессор редко является проблемой, если холодильник не работает должным образом. Как правило, проблема не в таких дорогостоящих и легко заменяемых компонентах, как пусковое реле или термостатический выключатель.

Читайте также: Выберите Whirlpool против холодильников Ge

Оценка обмотки компрессора до открытой обмотки

Отодвиньте холодильник от стены и выньте шнур питания из розетки.Вы будете использовать измерения сопротивления на цифровом мультиметре для поиска неисправностей компрессора, а использование электричества, подаваемого на тестируемую цепь, дает ложные показания и повреждает лампу. Найдите пусковое реле компрессора и снимите его с пружин на лицевой стороне воздуходувки.

В современных холодильниках используются твердотельные пусковые реле, которые можно распознать по подключенным к нему двум проводам. Три показанных крючка помечены S, C и R для работы, общего и начала намотки штифтов.

Если контакты не отмечены, переместите переключатель назначения электронного счетчика на шкалу от R до 1 и найдите оба контакта, которые обеспечивают максимальное показание; эти крючки будут бегом и начнут наматывать булавки, остальная часть гвоздя - это множество слайдов. Если на ЖК-дисплее глюкометра отображается O.L. при оценке между обоими крючками, компрессор слабый и его необходимо заменить.

Подробнее: Как сбросить компрессор холодильника?

Оценка закороченных обмоток двигателя

Короткое замыкание двух типов может произойти в двигателе компрессора: замыкание между витками внутри скручивания и даже замыкание между витками и рамой. Должны быть включены показания, полученные между перехватами Run и Common и Start и Frequent.

Пять Ом друг друга.Если эти показания существенно различаются, то скручивание со значительно более низкими показаниями приводит к межвитковому короткому замыканию, и компрессор необходимо заменить.

Оцените краткую информацию о намотке и двигателе, просто установив взаимопонимание между каждым из крючков и кожухом воздуходувки. Если на ЖК-дисплее счетчика отображается что-либо, кроме O.L. Согласно этим оценкам, компрессор слабый и его необходимо заменить.

Оцените термостатический контроль

В случае, если обмотки двигателя сильно испорчены, проблема в неисправном пусковом реле двигателя или плохом переключателе управления контроллером. Поскольку у вас нет абсолютно простого метода, чтобы посмотреть на реле начала исправного состояния, не изменяя новое, проверьте кнопку термостатического управления.

Установите переключатель между 5 и 4, проверьте целостность цепи между вилкой и проводами, подключенными к пусковому реле. ЖК-дисплей измерителя должен показывать 0,000 между всеми сторонами крышки и кабелями, подключенными к пусковому реле.

Если команда обнаруживает O.L., термостатический контроллер неисправен и его необходимо заменить.Если термостатический выключатель исправен, замените твердотельное реле запуска двигателя.

См. Также: Лучший холодильник до 1000

Дополнительные проблемы

Если компрессор выходит из строя, но не запускается и не работает нормально, возможно, компрессор заблокирован или имеет неисправные клапаны или подшипники. В таких случаях его необходимо заменить. Не пытайтесь самостоятельно заменить неисправный компрессор. Звоните в профи. EPA должно аккредитовать вас на использование хладагентов.

Читайте также: https://homeguides.sfgate.com/troubleshoot-fridge-compressors

Как проверить пусковое реле компрессора холодильника

по Embraco 3 минуты Прочитано

Холодильник не работает постоянно. Он включается и выключается во время цикла охлаждения, поддерживая идеальную температуру внутри шкафа. Для подключения компрессора требуется пусковое реле, оно отвечает за подачу энергии на агрегат.Реле находится в рабочей команде включения / выключения. Но когда холодильник нуждается в ремонте, как узнать, нужно ли заменить пусковое реле?

Чтобы узнать больше о проверке компрессора, щелкните здесь.

Как проверить пусковое реле: Одним из симптомов повреждения реле является нагрев холодильника и слышны определенные щелчки. Прежде чем заменить его новым пусковым реле, проведите тест, чтобы определить, действительно ли это та часть, с которой возникла проблема.Научитесь проверять пусковое реле компрессора: 1. Отключите холодильник Поскольку вы собираетесь работать в задней части, для вашей безопасности прибор не должен находиться под напряжением. Это рекомендация по безопасности, которой необходимо следовать при работе с частями или оборудованием, приводимым в действие электричеством. 2. Снимите разъемы реле. Снимите защитную крышку компрессора и снимите реле. С помощью плоскогубцев, желательно плоскогубцев, возьмите разъем провода и снимите реле.Обратите внимание на то, чтобы взять не провод, а разъем. Обратите внимание, есть ли на реле признаки коррозии - если это так, замените его. 3. Определите модель пускового реле Существуют различные типы реле. Электрический блок холодильной системы определяется на основе напряжения, частоты и рабочего диапазона компрессора. 4. Проведите тест мультиметром

Электромеханическое реле

EM

Шаг 1: Когда реле находится в любом положении, проверьте, есть ли разрыв между клеммами 1 и 2 реле.Если нет, замените реле.

Шаг 2: Когда реле находится в вертикальном положении, катушка реле направлена ​​вверх, проверьте целостность цепи между клеммами 1 и 3 реле. Если нет, замените реле и повторите шаг 1.

Шаг 3: Установите реле в вертикальном положении катушкой вниз и проверьте целостность цепи между клеммами 1 и 3. Если есть, замените реле.

Электромеханическое реле

F, EG и PW

Шаг 1: Установите реле в вертикальном положении катушкой вниз и проверьте целостность цепи между клеммами 10 и 11 реле.Если нет, замените реле.

Шаг 2: Установите реле в вертикальном положении катушкой вверх и проверьте, есть ли непрерывность между клеммами 10 и 11 реле. Если есть, замените реле и повторите шаг 1.

Реле PTC

Шаг 1: С помощью омметра измерьте омическое сопротивление между клеммами 2 и 3. При температуре окружающей среды значения должны быть близки к значениям, указанным в списке ниже:

Реле PTC– Реле PTC 8EA 1B1X - 2.От 8 до 5,2 Ом; - реле PTC 7M4R7XXX / 8M4R7XXX / 8EA14CX– от 3,8 до 5,6 Ом; - реле PTC 8EA4BX / 8EA3BX / 8EA21CX - от 3,5 до 6,5 Ом; - реле PTC 8EA5BX - от 14 до 26 Ом; - Реле PTC 7M220XXX / 8M220XXX / 8EA17CX - от 17,6 до 26,4 Ом.

Как поменять пусковое реле Как уже было сказано, существуют разные типы реле. Когда необходимо внести изменения, не пытайтесь импровизировать или использовать не рекомендуемые решения. Это может вызвать проблемы, например, выгорание компрессора.Всегда проверяйте технический паспорт компрессора (нажмите здесь и просмотрите электронный каталог Embraco). См. Пошаговую инструкцию по замене пускового реле: 1 - Снимите пусковое реле. После обнаружения реле снимите его, уделяя особое внимание цвету и месту подключения провода. 2 - Установите новое реле. Установив новое реле, подключите правильный провод к выходу реле. Реле всегда будет в двух контактах выше, а термозащита - в контакте ниже.Установите реле и нажмите, чтобы закрепить его в компрессоре. 3 - Установите защитную коробку снова. Установите защитную коробку и вставьте винты, которые вы вывернули, чтобы закрепить. Теперь вы можете снова подключить холодильник!

Помимо дополнительной технической информации здесь, на веб-сайте Cooling Club, вы также можете проверить наш канал на YouTube. Щелкните здесь, чтобы получить доступ.

Как собрать тестер компрессора с расщепленной фазой холодильника для диагностики ремонта

Всем привет.Тим с Fred’s Appliance Academy сегодня предлагает вам еще одно отличное видео. В нашем последнем видео мы показали вам, как сделать мини-предохранитель на 15 А, используемый для обхода предохранителей, дверных выключателей, тепловых устройств в любом блоке. Сейчас мы также собираемся научить вас, как сделать еще один специальный инструмент - тестер компрессора с разделенной фазой. Теперь все элементы, которые вам понадобятся, представлены в описании ниже, и мы рассмотрим их шаг за шагом.

Но прежде чем мы это сделаем, многие техники, когда они уходят, ищут компрессор, который не запускается из-за неисправного реле.Теперь они проводят старый тест на встряхивание, и он встряхивает, и это бесполезно. Кидают туда еще одно реле. Их могут перезвонить домой к клиенту, потому что он снова выйдет из строя. Это устранит использование тестера компрессора с расщепленной фазой. Вы должны дать этому компрессору поработать несколько минут с помощью этого тестера, чтобы вы знали, что это всего лишь реле, а не что-то внутреннее в самом компрессоре.

Тестер компрессора с разделенной фазой Тест компонентов

Теперь о компрессорах, которые не запускаются, и вы пробуете другое реле, поэтому технический специалист выходит и запускает эти три за один жесткий запуск, что не рекомендуется производителем.Это часть вторичного рынка. Это также представляет опасность для самого покупателя, потому что, если он становится слишком горячим, перегрузки не возникает. Есть открытые соединения. Они заставляют компрессор запускаться, если у него заблокирован ротор. В конечном итоге вам нужно заменить компрессор. Вы не должны использовать один из них в полевых условиях.

Давайте начнем, и мы покажем вам, что именно вам нужно, и расскажем, как создать тестер компрессора. Первое, что нам нужно здесь сделать, это обжать разъемы.И я знаю, прошли ли вы наш курс, или какой-нибудь хороший техник знает, что обжим разъемов не является хорошей вещью, за исключением ремонта. Когда вы ремонтируете, вы ими не пользуетесь. Мы собираемся что-то протестировать. Это не будет чем-то постоянным на устройстве, поэтому можно использовать обжим на разъемах. И, конечно же, позже, если вы захотите, вы можете их припаять, и это будет лучший выбор. У нас есть шнур питания на 120 В с двумя зачищенными концами, который мы собираемся использовать.А еще у нас есть реле PTC с рабочим конденсатором.

Что нам нужно сделать в первую очередь, так это установить там наши обжимные соединители, так что вам понадобится какой-нибудь обжимной инструмент. И первое, что вы собираетесь сделать, это намотать эти провода, чтобы они стали более твердотельными, чтобы они не расщеплялись, когда вы пытаетесь надеть на них разъем. Вы возьмете и вставите свой первый провод, а затем мы воспользуемся нашим маленьким самодельным обжимом.И снова, любой обжимной пресс, который вам нравится, действительно работает, он обеспечивает хорошее соединение, не стесняйтесь. В конечном итоге вы захотите их припаять. Я собираюсь затянуть это, пока оно не станет красивым и плотным. И это наш первый разъем. Не получается. Собираясь взять наш второй, я сделаю то же самое. Обожмите соединение. Тогда у нас должна быть хорошая плотная связь.

Хорошо, мы еще не закончили. Теперь нам нужно подключить реле. Это не просто так, просто подключите его, и все готово.Мне и лично мне нравится полярность и убедиться, что все сделано правильно, и, глядя на схему проводки, вы знаете, что линейное напряжение проходит через перегрузку, поэтому я собираюсь подключить мою сторону линейного напряжения кабеля к моей верхней перегрузке. Вот. И эти разъемы очень хороши. Они красиво и плотно сидят внутри, поэтому не будут вибрировать, вызывая искрение. Затем я возьму нейтраль и перенесу его на другое соединение. Как только вы это сделаете, если вы возьмете какой-либо компрессор с расщепленной фазой, убедитесь, что это расщепленная фаза, это можно определить по напряжению.Он будет говорить, что он рассчитан на 120 вольт, а также на нем будет указан один PH. Идите вперед и подключите реле к компрессору, а затем найдите ближайшую розетку, которая у вас есть, источник 120 вольт. Тогда мы продолжим и подключим его.

И, как вы видите, компрессор запустился, и вы хотите дать ему поработать, по крайней мере, следующие пять, шесть минут или около того, пока вы сообщаете заказчику ценовое предложение. Вы собираетесь к своему грузовику, вы получаете новое реле, потому что опять же, если в компрессоре что-то не так, и этот компрессор отключается, потому что с ним что-то не так, реле не исправит это.Вам необходимо заменить компрессор. Мы собираемся пойти дальше, отключите это сейчас, и все, что вам нужно сделать, это просто завернуть это, положить обратно в сумку для инструментов, и теперь у вас есть тестер. Опять же, это работает только для компрессора с расщепленной фазой.

Мы считаем очень важным, чтобы эти инструменты тестирования были точными в полевых условиях и обеспечивали безопасность. Не используйте этот жесткий запуск, используйте какой-нибудь тестер. Надеюсь, вам понравилось видео. Надеюсь, вам понравится то, что вы здесь видите. Если да, то, пожалуйста, подпишитесь на нашу страницу, смотрите новые видео. Кроме того, я Тим из Fred’s Appliance Academy, сегодня обучаю технических специалистов завтрашнего дня.

Устранение неисправностей двигателей компрессоров кондиционирования воздуха как профессионал - HVAC Training Solutions

Двигатели компрессора кондиционера очень просто диагностировать, но это может сбивать с толку. Если вы обнаружите, что компрессор переменного тока получает правильное напряжение, имеет хороший конденсатор и не работает или отключает автоматический выключатель, возможно, проблема заключается в обмотках двигателя.

Отказ обмотки двигателя всего 3:

Открытая обмотка - Это когда один из проводов, составляющих обмотки двигателя, оборван или разделен.

Короткое замыкание обмотки - Если изоляция обмоток вышла из строя, иногда одна часть обмотки устанавливает электрический контакт с другой частью обмотки.

Заземленная обмотка - Подобна закороченной обмотке, но провод с поврежденной изоляцией имеет электрический контакт с корпусом компрессора или землей.

Вот как проверить двигатель компрессора, если вы подозреваете, что он вышел из строя;

  • Отключить питание
  • Снимите верхнюю часть наружного конденсаторного блока
  • Отсоедините 3-контактный разъем на компрессоре
  • Установите мультиметр на Ом
  • Измерьте и запишите значение сопротивления (Ом) каждой обмотки

Щелкните изображение ниже, чтобы загрузить бесплатную таблицу устранения неполадок компрессора!

Хороший мотор будет читать примерно так:

Контакт 1 к контакту 2 - 3 Ом
Контакт 2 к контакту 3 - 6 Ом
Контакт 1 к контакту 3 - 9 Ом

  • Самое низкое показание должно быть ниже 10 Ом (это рабочая обмотка).
  • Второе по величине показание должно быть примерно в 2-4 раза выше наименьшего значения (это стартовая обмотка).
  • Наибольшее показание должно быть суммой сопротивления, считанного на двух меньших обмотках

Если какое-либо из этих показаний на вашем омметре бесконечно или превышает диапазон, у вас есть разомкнутая обмотка . Нулевое значение сопротивления указывает на короткое замыкание обмотки .

Если вы обнаружите, что все измерения в омах верны:

  • Установите на омметре максимальное значение
  • Поместите измерительный провод на металлический корпус конденсатора (убедитесь, что вы соскребли ржавчину или краску, чтобы обеспечить хороший контакт)
  • Измерьте каждый штифт до земли
  • Любое измерение, которое не показывает бесконечность, указывает на заземленную обмотку

Эти измерения часто бывает очень сложно провести, потому что обычно вокруг клемм компрессора есть кожух, и вам придется стоять на голове, чтобы добраться до них.Если можете, найдите в магазине лом кондиционер, возьмите вилку компрессора и зачистите 3 конца проводов. Затем, когда вы удалите вилку компрессора, вы можете подключить вилку с оголенными проводами и легко измерить сопротивление.

Примечание. Если вы подозреваете, что у вас открытая обмотка, убедитесь, что компрессор не перегрет (дотроньтесь до него). Если он горячий на ощупь, возможно, произошла внутренняя перегрузка из-за перегрева. Используйте водяной шланг, чтобы охладить его, и еще раз проверьте свои измерения.Многие исправные компрессоры заменяются из-за этой ошибки.

Щелкните изображение ниже, чтобы загрузить бесплатную таблицу устранения неполадок компрессора!

Детали холодильника - Тестирование компрессорной системы

www.EducationDx.com

Это БЕСПЛАТНЫЙ информационный сайт !
Часть образовательной серии EdDx

1-охлаждение
2-очистка
3-компрессор

Детали холодильника - компрессор

Обслуживание, ремонт и устранение неисправностей холодильных систем должны выполняться только лицами, имеющими необходимые знания, обучение, сертификацию и оборудование.

ПРЕДУПРЕЖДЕНИЕ :
Этот раздел «Проверка деталей холодильника и компрессорной системы» предназначен для технических специалистов.
Это не полное руководство по обслуживанию. Прочтите свои руководства по ремонту, обновления / бюллетени по обслуживанию и запчастям, а также инструкции конкретных производителей. Примите все меры предосторожности при тестировании или работе с любым электрическим оборудованием.
Если вы не являетесь квалифицированным профессиональным техником, вы, вероятно, читаете только для получения общих знаний, чтобы понять своего специалиста по ремонту, а не выполнять то, что может быть опасным для неподготовленного .
В любом случае читатель / зритель принимает на себя всю ответственность за свои действия. Знайте свои ограничения! Рекомендуется вызвать лицензированного профессионального специалиста по ремонту холодильников для проведения реальных испытаний и ремонта.
«Это не водопровод, это может вам навредить». - Цитата электрика / инструктора.

Эта информация не предназначена для использования в качестве учебника или замены обучения, необходимого для профессиональных технических специалистов по обслуживанию. Кроме того, он не предназначен для замены другой информации, доступной от производителей холодильного оборудования.

Продолжая читать эту страницу, я соглашаюсь с приведенной выше информацией и беру на себя все риски и ответственность.
Если вы не понимаете приведенную выше информацию или не согласны, пожалуйста, немедленно покиньте эту страницу.

Некоторые детали комплекта компрессора

Компрессор холодильника
или морозильника находится в герметичном блоке.
(есть другие формы)

Как вы знаете, существует множество различных марок, моделей и «возрастной фактор», из-за которого практически невозможно обеспечить материалами для покрытия каждого холодильника.Вы найдете некоторую общую информацию, которая может относиться или не относиться к вашему конкретному холодильнику. Поищите руководство по ремонту для вашего конкретного холодильника, если вам нужна дополнительная информация / руководство, и чтобы проверить, есть ли у вашего холодильника определенные детали / функции.

Примечание:

EducationDx
© 2016

Для получения дополнительной информации о компрессорах вы можете перейти на Embraco , Tecumseh , Danfoss или на другие веб-сайты производителя компрессоров .

Проконсультируйтесь с руководствами по ремонту, обновлениями / бюллетенями по обслуживанию и запчастям, а также с конкретными инструкциями производителя для устройства, с которым вы работаете , включая ожидаемые показания мультиметра .

Примечание : Конденсатор, установленный на задней панели, не имеет вентилятора конденсатора.

Проконсультируйтесь с руководствами по ремонту, обновлениями / бюллетенями по обслуживанию и запчастям, а также с конкретными инструкциями производителя для устройства, с которым вы работаете , включая ожидаемые показания мультиметра .

(Если он не работает нормально, например, медленно вращается, режет или не вращает совсем)

защитная крышка лента для тюков клеммы

Иногда вам не нужно проводить тестирование, чтобы понять, что что-то не так.

(Щелкните правой кнопкой мыши, чтобы просмотреть, чтобы увеличить)

Устройство защиты от перегрузки и корпус реле

(клеммная коробка)
(внутри красного квадрата ) На некоторых моделях корпус удерживается на месте ремнем для тюков или другим креплением.

Устройство защиты от перегрузки и пусковое реле

(Расположение)
(внутри белого квадрата за проводами)

Внимание: Отключите холодильник от сети ! Эти испытания проводятся при НЕ подключенном к розетке блоке , т.е. НЕТ ЭЛЕКТРИЧЕСТВА !

Отключено, и я все еще могу получить в шоке ?

Осторожно : Перед началом любой работы или тестирования на холодильнике или морозильнике, убедитесь, что он отключен от сети . После того, как техник отключит устройство от сети, он / она проверит, есть ли в двигателе / ​​компрессоре конденсатор.

Конденсаторы накапливают электроэнергию

, , даже когда питание блока отключено . Перед испытанием или работой с конденсаторным холодильником / морозильником необходимо разрядить конденсатор, иначе вы можете получить сильный ток.

(щелкните правой кнопкой мыши, чтобы увеличить)

Схема компрессора в сборе

Начало

"Никогда не обслуживайте, не ремонтируйте или не устраняйте неисправности, если
вы не квалифицированы для выполнения этих функций.
Неправильное обслуживание может привести к серьезным травмам
или смерти в результате пожара, поражения электрическим током или взрыва
".
~ с веб-сайта Tecumseh

Начните с прочтения двух предложений по безопасности ниже от производителей компрессоров. Затем изучите две диаграммы справа, чтобы узнать, как работает холодильник и его компоненты. (Ваша модель может отличаться.)

Техники обучены знать и соблюдать правила техники безопасности !

Прежде чем продолжить...вы должны разрядить для проверки!

Используйте средства защиты глаз!

Добавьте стоимость установки профессионалом

... Но может не в этом проблема ... читайте дальше ...

Рабочий конденсатор (внутри белого квадрата на этой модели)
Конденсаторы накапливают электричества, , даже когда питание блока отключено (отключено).
Да, можно сильно шокировать!

Проконсультируйтесь с руководствами по ремонту, обновлениями / бюллетенями по обслуживанию и запчастям, а также с конкретными инструкциями производителя относительно указаний и правил безопасности для устройства, с которым вы работаете.

Примечание: Это более безопасный способ ( для , и детали прибора ) разрядить конденсатор. Не используйте отвертки и другие опасные способы сделать это (короткое замыкание)!

Внимание: Отключите холодильник от сети ! Эти испытания проводятся при НЕ подключенном к розетке блоке , т.е. НЕТ ЭЛЕКТРИЧЕСТВА !

Напоминание >>>

Проверка реле компрессора и устройства защиты от перегрузки

Техник должен убедиться, что конденсатор разряжен, как указано выше.Он / она не хочет получать обратно накопленный ток, прикасаясь к оголенным проводам, зажимам и клеммам. Подключив устройство к , проверьте вентилятор , конденсатор начал перезаряжать (при условии, что он работает должным образом), но помните - в любом случае он может хранить электричество очень долго. Проверьте (например) , чтобы узнать, был ли ваш холодильник отозван из-за электрического сбоя в реле, запускающем компрессор, и может вызвать перегрев, представляющий серьезную опасность пожара.Могут быть и другие.

Техник по ремонту должен проверить, есть ли обновления для этого холодильника , специфичного для . Он / она не должен устанавливать устаревшие запасные части , которые были отозваны, заменены или обновлены.

Комплект защиты от перегрузки, реле и корпуса
Эти комплекты поставляются с полными инструкциями по установке.

Примечание: Как упоминалось ранее, существует множество различных типов устройств защиты от перегрузки, пусковых реле и комбинаций.Техник должен получить подходящую заменяющую деталь, указав модель, серию и другую информацию на бирках холодильника и компрессора.

Если вы заменяете один из них, некоторые предлагают заменить все три.
(Определенно предохранитель от перегрузки и пусковое реле .)

Примечание: Как упоминалось выше, ваш конкретный холодильник может не иметь всех этих компонентов, они могут не выглядеть как эти части или могут иметь комбинированные части, которые выполняют те или иные функции в разных местах.Технические специалисты должны обращаться к электрической схеме и любым ссылкам, предоставленным производителем.

Проверка компрессора

Обратите внимание на прожоги над клеммами компрессора, обозначенные желтой стрелкой . Эти следы, вероятно, от перегорания предохранителя. Три красных стрелки указывают на три клеммы компрессора.

Клеммы компрессора
(доступ осуществляется путем снятия пускового реле
и крышки / корпуса защиты от перегрузки)

Проконсультируйтесь с руководствами по ремонту, обновлениями / бюллетенями по обслуживанию и запчастям, а также с конкретными инструкциями производителя для устройства, с которым вы работаете , включая ожидаемые показания мультиметра .

Проверка двигателя вентилятора конденсатора

(отключен)

Если вентилятор конденсатора работал нормально, когда техник подключил его для проверки, он может пропустить проверку вентилятора конденсатора.

Ранее, , техник производил визуальную проверку вентилятора конденсатора , когда он / она подключил холодильник к сети на несколько секунд, а затем отключил его. Вентилятор конденсатора должен работать всегда, когда работает компрессор.Надеюсь, он / она тщательно очистил вентилятор, кожух и другие участки мягкой щеткой, тканью и пылесосом.

+

+

Устройство защиты от перегрузки
(у вас может быть другое)

Пусковое реле
(ваше может быть другим)

Старая катушка пускового реле и перегрузка

?

Различные виды компрессора и корпуса реле / ​​защиты от перегрузки

Внутри

(щелкните правой кнопкой мыши, чтобы просмотреть, чтобы увеличить)

Вид изнутри

Компрессор

Крышка / Корпус
(клеммная коробка)

Чтобы получить дополнительную информацию и / или проиллюстрировать , вы можете щелкнуть правой кнопкой мыши на некоторых фотографиях / изображениях, чтобы увеличить их для лучшего просмотра. Наведите указатель мыши на слово или фотографию, и она изменится, если это ссылка (выделите, измените цвет, может появиться рука).

3/3

3 страницы

Политика конфиденциальности и отказ от ответственности

Что делает компрессор?

Примеры того, что может сделать технический специалист .

Информация о компрессоре >>>

Пример электрической схемы компрессорной установки .
Ваш холодильник может быть другим.

См.

Рабочий конденсатор

Сколько стоит новый? Сначала проверьте : Если морозильная камера холодная , а холодильник теплая ,
, это, вероятно, проблема с оттаиванием.

3/3

3 страницы

Примечание : на больших экранах компьютеров будут отображаться материалы большего размера!

Это БЕСПЛАТНЫЙ информационный сайт !
Часть образовательной серии EdDx

www.EducationDx.com

Детали холодильника - испытание компрессорной системы

ПРЕДУПРЕЖДЕНИЕ :
Этот раздел «Проверка деталей холодильника и компрессорной системы» предназначен для технических специалистов.
Это не полное руководство по обслуживанию. Прочтите свои руководства по ремонту, обновления / бюллетени по обслуживанию и запчастям, а также инструкции конкретных производителей. Примите все меры предосторожности при тестировании или работе с любым электрическим оборудованием.
Если вы не являетесь квалифицированным профессиональным техником, вы, вероятно, читаете только для получения общих знаний, чтобы понять своего специалиста по ремонту, а не выполнять то, что может быть опасным для неподготовленного .
В любом случае читатель / зритель принимает на себя всю ответственность за свои действия. Знайте свои ограничения! Рекомендуется вызвать лицензированного профессионального специалиста по ремонту холодильников для проведения реальных испытаний и ремонта.
«Это не водопровод, это может вам навредить». - Цитата электрика / инструктора.

Продолжая читать эту страницу, я соглашаюсь с приведенной выше информацией и беру на себя все риски и ответственность.
Если вы не понимаете приведенную выше информацию или не согласны, пожалуйста, немедленно покиньте эту страницу.

Сначала проверьте : Если морозильная камера холодная , а холодильник теплая ,
, это, вероятно, проблема с оттаиванием.

Что делает компрессор?

Добавьте стоимость установки профессионалом

. .. Но может быть проблема не в этом ... читайте дальше ...

Сколько стоит новый?

"Не прикасайтесь к клеммам заряженного конденсатора
.Это может быть фатальным ».

~ с Embraco Website

Начало

Начните с прочтения двух предложений по безопасности ниже от производителей компрессоров. Затем изучите две приведенные ниже схемы, чтобы ознакомиться с принципом работы холодильника и его компонентов. (Ваша модель может отличаться.)

«Не прикасайтесь к клеммам заряженного конденсатора
. Это может быть фатальным».

~ с Embraco Website

"Никогда не обслуживайте, не ремонтируйте или не устраняйте неисправности, если
вы не квалифицированы для выполнения этих функций.
Неправильное обслуживание может привести к серьезным травмам
или смерти в результате пожара, поражения электрическим током или взрыва
".
~ с веб-сайта Tecumseh

Пример электрической схемы компрессорной установки .
Ваш холодильник может быть другим.

Схема компрессора в сборе

Внимание: Отключите холодильник от сети ! Эти испытания проводятся при подключенном блоке НЕ , т.е.е., НЕТ ЭЛЕКТРИЧЕСТВА !

Отключено, и я все еще могу получить в шоке ?

Осторожно : Перед началом любой работы или тестирования на холодильнике или морозильнике, убедитесь, что он отключен от сети . После того, как техник отключит устройство от сети, он / она проверит, есть ли в двигателе / ​​компрессоре конденсатор.

Конденсаторы накапливают электроэнергию

, , даже когда питание блока отключено . Перед испытанием или работой с конденсаторным холодильником / морозильником необходимо разрядить конденсатор, иначе вы можете получить сильный ток.

(щелкните правой кнопкой мыши, чтобы увеличить)

Техники обучены знать и соблюдать правила техники безопасности !

Прежде чем продолжить ... надо разрядить на тест!

Используйте средства защиты глаз!

См.

Рабочий конденсатор (внутри белого квадрата на этой модели)
Конденсаторы накапливают электричества, , даже когда питание блока отключено (отключено).
Да, можно сильно шокировать!

Технические специалисты иногда делают свои собственные резисторы на 20 000 Ом, 2 Вт, припаянные, с многожильным проводом 12AWG и большими зажимами типа «крокодил» с зажимом (изолированными) или покупают заводской резистор в магазине электроснабжения.

Примечание: Это более безопасный способ ( для , и детали прибора ) разрядить конденсатор. Не используйте отвертки и другие опасные способы сделать это (короткое замыкание)!

Напоминание

Внимание: Отключите холодильник от сети ! Эти испытания проводятся при подключенном блоке НЕ , т.е.е., НЕТ ЭЛЕКТРИЧЕСТВА !

Технические специалисты иногда делают свои собственные резисторы на 20 000 Ом, 2 Вт, припаянные, с многожильным проводом 12AWG и большими зажимами типа «крокодил» с зажимом (изолированными) или покупают заводской резистор в магазине электроснабжения.

Проверка реле компрессора и устройства защиты от перегрузки

Техник должен убедиться, что конденсатор разряжен, как указано выше. Он / она не хочет получать обратно накопленный ток, прикасаясь к оголенным проводам, зажимам и клеммам. Подключив устройство к , проверьте вентилятор , конденсатор начал перезаряжать (при условии, что он работает должным образом), но помните - в любом случае он может хранить электричество очень долго.

Устройство защиты от перегрузки и пусковое реле (Расположение)
(внутри белого квадрата за проводами)

Примечание : на больших экранах компьютеров будут отображаться материалы большего размера!

Внутри

Вид изнутри

(щелкните правой кнопкой мыши, чтобы просмотреть, чтобы увеличить)

Устройство защиты от перегрузки и корпус реле

(клеммная коробка)
(внутри красного квадрата ) На некоторых моделях корпус удерживается на месте ремнем для тюков или другим креплением.

Проконсультируйтесь с руководствами по ремонту, обновлениями / бюллетенями по обслуживанию и запчастям, а также с конкретными инструкциями производителя для устройства, с которым вы работаете , включая ожидаемые показания мультиметра .

Компрессор

Крышка / Корпус
(клеммная коробка)

Клеммы компрессора
(доступ осуществляется путем снятия пускового реле
и крышки / корпуса защиты от перегрузки)

Проверка компрессора

Примечание : на больших экранах компьютеров будут отображаться материалы большего размера!

EducationDx
© 2016

Политика конфиденциальности и отказ от ответственности .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
