Разбираемся, как проверить полевой транзистор мультиметром или другими приборами
Содержание:
Для тестирования прибора на работоспособность стоит узнать, как проверить полевой транзистор мультиметром – это самый простой и быстрый способ диагностики устройства. Перед тем, как приступить к тестированию прибора на предмет его исправности, необходимо на несколько секунд замкнуть фольгой щупы. Эта манипуляция снимет с него статическое напряжение.
Для проведения проверки подойдет любой цифровой мультиметр, имеющий режим прозвонки диода. Эта функция измеряет изменение напряжение при p-n-переходе. Тестируемая величина будет показана на экране измерительного прибора.
Лучше использовать современные модели мультиметров, имеющие самые различные режимы и работы и удобный экран. Это позволит сделать тестирование более удобным и точным. Подробный алгоритм проверки описан в данной статье. В качестве наглядного примера добавлено два наглядных видеоролика и интересный скачиваемый файл по теме практики.
Проверка встроенного обратного диода
Практически в любом современном полевом транзисторе, за исключением специальных их типов, параллельно цепи сток-исток включен внутренний «защитный» диод. Наличие этого диода внутри полевика обусловлено особенностями технологии производства мощных транзисторов. Иногда он мешает, считается паразитным, однако в большинстве полевых транзисторов без него, как части цельной структуры электронного компонента, не обойтись.
Следовательно, в исправном полевом транзисторе данный диод тоже должен быть исправным. В n-канальном полевом транзисторе данный диод включен катодом к стоку, анодом — к истоку, а в p-канальном — анодом к стоку, катодом — к истоку. Включите мультиметр в режим «прозвонки» диодов. Если полевой транзистор является n-канальным, то красный щуп мультиметра приложите к его истоку (source), а черный — к стоку (drain).
Транзисторы являются одними из самых широко применяемых радиоэлементов. Несмотря на свою надёжность, они нередко выходят из строя, что связано с нарушениями режима в их работе.
При этом поиск неисправного элемента в связи со спецификой устройства полевого транзистора вызывает определённые трудности.
Обычно сток находится посередине и соединен с проводящей подложкой транзистора, а истоком является правый вывод (уточните это в datasheet). В случае если внутренний диод исправен, на дисплее мультиметра отобразится прямое падение напряжения на нем – в районе 0,4-0,7 вольт. Если теперь положение щупов изменить на противоположное, то прибор покажет бесконечность. Если все так, значит внутренний диод исправен.
Порядок измерений.Проверка цепи сток-исток
Полевой транзистор управляется электрическим полем затвора. И если емкость затвор-исток зарядить, то проводимость в направлении сток-исток увеличится. Итак, если транзистор является n-канальным, приложите черный щуп к затвору (gate), а красный — к истоку, и через секунду измените расположение щупов на противоположное — красный к затвору, а черный — к истоку. Так мы сначала наверняка разрядили затвор, а после — зарядили его.
Затвор обычно слева, а исток — справа.
Теперь красный щуп переместите с затвора — на сток, а черный пусть останется на истоке. Если транзистор исправен, то как только вы переместите красный щуп с затвора на сток, мультиметр покажет что на стоке есть падение напряжения — это значит, что транзистор перешел в проводящее состояние.
Теперь красный щуп на исток, а черный — на затвор (разряжаем затвор противоположной полярностью), после чего снова красный щуп на сток, а черный — на исток. Прибор должен показать бесконечность — транзистор закрылся. Для p-канального полевого транзистора щупы просто меняются местами.
Проверка транзистора без выпаивания.Если прибор запищит
Если на этапе проверки сток-исток прибор запищит, это может быть вполне нормальным, ведь у современных полевых транзисторов сопротивление сток-исток в открытом состоянии бывает очень маленьким. Как вариант, можно соединить затвор с истоком и в таком положении прозвонить сток-исток (для n-канального красный на сток, черный — на исток), прибор должен показать бесконечность.
[stextbox id=’alert’]Главное — чтобы не было звона затвор-исток и сток-исток, особенно в тот момент когда затвор заряжен противоположной полярностью. [/stextbox]
Как проверить полевой транзистор
Такой транзистор можно заменить практически любым n-канальным с напряжением между стоком и истоком больше или равно 40V и током стока больше или равно 30А, например IRFZ44, 40n10, 50N06 и т.п. При ремонте аппаратов, в которых применены полевые транзисторы, часто возникает задача проверки целостности и работоспособности этих транзисторов.
Основные характеристики полевых транзисторов.Чаще всего приходится иметь дело с вышедшими из строя мощными полевыми транзисторами импульсных блоков питания. Расположение выводов полевых транзисторов (Gate – Drain – Source) может быть различным. Часто выводы транзистора можно определить по маркировке на плате ремонтируемого аппарата (обычно выводы маркируются латинскими буквами G, D, S).
Если такой маркировки нет, то желательно воспользоваться справочными данными.
Чтобы предотвратить выход из строя транзистора во время проверки, очень важно при проверке полевых транзисторов соблюдать некоторые правила безопасности.
[stextbox id=’info’]Полевые транзисторы очень чувствительны к статическому электричеству, поэтому их рекомендуется проверять, предварительно организовав заземление. Для того чтобы снять с себя накопленные статические электрические заряды, необходимо надеть на руку заземляющий антистатический браслет. [/stextbox]
Также следует помнить, что при хранении полевых транзисторов, особенно маломощных, их выводы должны быть замкнуты между собой. При проверке чаще всего пользуются обычным омметром, у исправного полевого транзистора между всеми его выводами должно быть бесконечное сопротивление, следует заметить, что тут могут быть некоторые исключения.
Например, если при проверке приложить положительный щуп тестового прибора к затвору (G) транзистора n-типа, а отрицательный к истоку (S), емкость затвора зарядится и транзистор откроется.
И тогда при замере сопротивления между стоком (D) и истоком (S) прибор покажет некоторое значение сопротивления, которое можно ошибочно принять за неисправность транзистора.
[stextbox id=’info’]Поэтому перед «прозвонкой» канала «сток-исток» замкните накоротко все ножки транзистора, чтобы разрядить емкость затвора. После этого сопротивление сток-исток должно стать бесконечным.[/stextbox]
Интересно по теме: Как проверить стабилитрон.
В противном случае транзистор признается неисправным. В современных мощных полевых транзисторах между стоком и истоком имеется встроенный диод, поэтому канал «сток-исток» при проверке ведет себя как обычный диод. Для того чтобы избежать досадных ошибок, помните о наличии такого диода и не примите это за неисправность транзистора.
Убедиться в наличии диода достаточно просто. Нужно поменять местами щупы тестера, и он должен показать бесконечное сопротивление между стоком и истоком. Если этого не произошло, то, скорее всего, транзистор пробит.
Таким образом, имея под рукой обычный омметр, можно легко и быстро проверить мощный полевой транзистор.
Для диагностики полевых транзисторов N-канального вида, вначале берем и выпаиваем транзистор, кладем его на стол лицом к себе, ноги обязательно должны быть в воздухе, ничего не касаться. Черный щуп слева на подложку (D – сток), красный на дальний от себя вывод справа (S – исток), мультиметр показывает падение напряжения на внутреннем диоде ~502 мВ, транзистор закрыт .
Далее, не снимая черного щупа, касаемся красным щупом ближнего вывода (G – затвор и опять возвращаем его на дальний (S – исток), тестер показывает 0 мВ (на некоторых цифровых мультиметрах будет показываться не 0, а ~150…170мВ): полевой транзистор открылся прикосновением.
Если сейчас черным щупом коснуться нижней (G – затвор) ножки, не отпуская красного щупа и вернуть его на подложку (D – сток), то полевой транзистор закроется, и мультиметр снова будет показывать падение напряжения около 500мВ.
Это верно для большинства N-канальных полевых транзисторов в корпусе DPAK и D²PAK. Открываем. Открыт. Закрываем. Закрыт. Транзистор выполнил всё, что от него требовалось. Диагноз – исправен. Для проверки P-канальных полевых транзисторов нужно поменять полярность напряжений открытия-закрытия.
Для этого просто меняем щупы мультиметра местами. Еще раз по-быстрому: Берем тестер на режиме проверки диодов. Кладем транзистор на стол лицом к себе, ноги в воздухе, ничего не касаются. Щупы тестера ставим так: минус в правую ногу, а плюс в левую. Это откроет транзистор. Плюс переносим на среднюю ногу.
Тестер должен показать минимальное падение напряжения (около 10-50 мВ). (В случае мультиметра – показывает около 0, что-то типа “002”) Теперь плюс на правую ногу, а минусом на левую.
Это закроет транзистор. Тестер показывает бесконечность. И опять плюс на среднюю ногу, а минус на правую. Тестер показывает бесконечность. (Минус на среднюю ногу, плюс на правую – показывает что-то около 500 – это встроенный диод, защитный, присутствует в большинстве мощных мосфетов).
Как работает
Полевой транзистор отличается от других разновидностей особенностями своего устройства. Он может относиться к одному из двух типов:
- с управляющим переходом;
- с изолированным затвором.
Первые из них бывают n канальными и p канальными. Первые из них более распространены. Они используют следующий принцип действия. В качестве основы используется полупроводник с n-проводимостью.
К нему с противоположных сторон присоединены контакты истока и стока. В средней части с противоположных сторон имеются вкрапления проводника с p-проводимостью — они являются затвором. Та часть полупроводника, которая между ними — это канал.
Если к истоку и стоку n канального транзистора приложить разность потенциалов, то потечёт ток.
Однако при подаче на затвор отрицательного напряжения по отношению к истоку, то ширина канала для перемещения электронов уменьшится. В результате сила тока станет меньше.
[stextbox id=’info’]Таким образом, уменьшая или увеличивая ширину канала, можно регулировать силу тока между истоком и стоком или изолировать их друг от друга. В p-канальных транзисторах принцип работы будет аналогичным.[/stextbox]
Этот тип полевых транзисторов становится менее распространённым, а вместо него получают всё большее распространение те, в которых используется изолированный затвор. Они могут относиться к одному из двух типов: n-p-n или p-n-p. У них принцип действия является аналогичным. Здесь будет рассмотрен более подробно первый из них: n-p-n.
В этом случае в качестве основы для транзистора применяется полупроводник p-типа. В него встраиваются две параллельно расположенные полоски полупроводника с другим типом основных носителей заряда. Между ними по поверхности прокладывается изолятор, а сверху устанавливается слой проводника.
Эта часть является затвором, а полоски — это исток и сток.
Важное по теме. Как проверить конденсатор.
Когда на затвор подаётся положительное напряжение по отношению к истоку, на пластину попадает положительный заряд, создающий электрическое поле. Оно притягивает к поверхности положительные заряды, создавая канал для протекания тока между истоком и стоком.
[stextbox id=’alert’]Чем сильнее напряжение, поданное на затвор, тем более сильный ток проходит между истоком и стоком. Для всех типов полевых транзисторов управление происходит при помощи подачи напряжения на затвор.[/stextbox]
Типы переходов электронов и дырок.Какие случаются неисправности
Полевые транзисторы могут быть перегружены током во время проведения проверки и, в результате перегрева прийти в неисправное состояние. Они уязвимы к статическому напряжению. В процессе проведения работы нужно обеспечить, чтобы оно не попадало на проверяемую деталь.
При работе в составе схемы может произойти пробой, в результате которого полевой транзистор становится неисправным и подлежит замене.
Его можно обнаружить по низкому сопротивлению p-n-переходов в обоих направлениях. Определить то, насколько транзистор является работоспособным можно, если прозвонить его с помощью цифрового мультиметра.
Это нужно делать следующим образом (для примера используется широко распространённая модель М-831, рассматривается полевой транзистор с каналом n-типа):
- Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
- К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
- Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
- В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку.
На индикаторе должно появиться значение, входящее в промежуток 0,5-0,7. Если провода поменять местами, то на экране будет указана единица, что означает, что ток в этом направлении не проходит. - Дальше осуществляется проверка работоспособности транзистора.
На индикаторе должно появиться значение, входящее в промежуток 0,5-0,7. Если провода поменять местами, то на экране будет указана единица, что означает, что ток в этом направлении не проходит.Если присоединить щупы к истоку и стоку, то ток не будет проходить по ним. Чтобы открыть затвор. Необходимо подать положительное напряжение на затвор. Нужно учитывать, что на красный щуп подан от мультиметра положительный потенциал. Теперь достаточно его соединить с затвором, а чёрный со стоком или истоком, для того, чтобы транзистор стал пропускать ток.
Мультиметр.Теперь, если красный провод подключить к истоку, а чёрный — к стоку, то мультиметр покажет определённую величину падения напряжения, например, 60. Если подключить наоборот, то показатель будет примерно таким же. Если на затвор подать отрицательный потенциал, то это закроет транзистор в обоих направлениях, однако будет работать встроенный диод.
Если полевик закрыт не будет, то это указывает на его неисправность.
Проверка мофсета с p-каналом выполняется аналогичным образом. Отличие состоит в том, что при проверке там, где раньше использовался красный щуп, теперь используется чёрный и наоборот.
Способы устранения
Для того, чтобы при проверке не повредить деталь, нужно применять при проверке такие мультиметры, у которых используется рабочее напряжения не более 1,5 в. Если в результате проверки на мультиметре было обнаружено, что полевой транзистор вышел из строя, то его необходимо заменить на новый.
Инструкция по прозвонке без выпаивания
Чтобы проверить, исправен ли полевой транзистор, нужно его выпаять и прозвонить с мультиметром. Однако могут возникать ситуации, когда нужно в схеме есть несколько таких деталей и неизвестно, какие из них исправны, а какие — нет. В этом случае полезно знать, как проверить полевой транзистор мультиметром не выпаивая. В этом случае применяют проверку без выпаивания. Она даёт примерный результат.
Полевой (MOSFET) транзистор.”> После того, как будет определён предположительно неисправный элемент, его отсоединяют и проверяют, получив точную информацию о его работоспособности. Если он функционирует нормально, его устанавливают на прежнее место.
Проверка без выпаивания выполняется следующим образом:
- Перед проведением прозвонки полевого транзистора цифровым мультиметром устройство отключают от электрической розетки или от аккумуляторов. Последние вынимают из устройства.
- Если красный щуп соединить с истоком, а чёрный — со стоком, то можно рассчитывать, что мультиметр покажет 500 мв. Если на индикаторе можно увидеть эту или превышающую её цифру, то это говорит о том, что транзистор полностью фунукционален.
- В том случае, если эта величина гораздо меньше — 50 или даже 5 мв, то в этом случае можно с высокой вероятностью предположить неисправность.
- Если красный мультиметровый щуп переставить на затвор, а чёрный оставить на прежнем месте, то на индикаторе можно будет увидеть 1000 мв или больше, что говорит об исправности полевого транзистора. Когда разница составляет 50 мв, то это внушает опасение, что деталь испорчена.
- Если чёрный щуп тестера поставить на исток, а красный поместить на затвор, то для работоспособного транзистора можно ожидать на дисплее 100 мв или больше. В тех случаях, когда цифра будет меньше 50 мв, имеется высокая вероятность того, что проверяемая деталь неработоспособна.
Когда разница составляет 50 мв, то это внушает опасение, что деталь испорчена.Нужно учитывать, что выводы, получаемые без выпайки, носят вероятностный характер. Эти данные позволяют получить предварительные выводы об используемых в схеме полевых транзисторах. Для проверки их нужно выпаять, произвести проверку и установить, если работоспособность подтверждена.
Правила безопасной работы
Мосфеты очень уязвимы по отношению к статическому электричеству. В этом случае может произойти пробой. Для того, чтобы этого не случилось, нужно при помощи проведения тестирования его удалять. При пайке возможна ситуация, когда тепло, попадающее на транзистор, приведёт к его порче.
В этом случае нужно обеспечить теплоотвод.
Для этого достаточно придерживать выводы транзистора плоскогубцами в процессе пайки. Полевики имеют широкое распространение в современных электронных приборах.
Заключение
Более подробно о том как проверить полевой транзистор можно узнать из статьи Практикум по полевым транзисторам. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.
Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:
www.electrik.info
www.kudashkin.com
www.rusenergetics.ru
www.electro-tehnyk.narod.ru
Предыдущая
ПрактикаКак правильно прозвонить транзистор?
Следующая
ПрактикаКак проверить тиристор на работоспособность?
исследование транзистора с помощью мультиметра
В современной электронике MOSFET-транзисторы являются одними из самых широко применяемых радиоэлементов.
Несмотря на свою надёжность, они нередко выходят из строя, что связано с нарушениями режима в их работе. При этом поиск неисправного элемента в связи со спецификой устройства полевого транзистора вызывает определённые трудности. Но зная принцип работы радиодетали, проверить мосфет мультиметром не так уж и сложно.
- Особенности работы MOSFET
- Виды и конструкция
- Характеристики радиоэлемента
- Принцип работы
- Способы измерения
- Транзистор с управляющим электродом
- Мосфет с изолированным затвором
Особенности работы MOSFET
Отличие полевого транзистора от классического биполярного состоит в том, что его работа зависит от приложенного напряжения, а не тока. В литературе часто такой радиоэлемент называют МОП-транзистор (метал-оксид-полупроводник) или МДП-транзистор (метал-диэлектрик-полупроводник). В английском варианте его название звучит как мосфет, образованное от MOSFET (Metal-Oxide-Semiconductor-Field-Effect-Transistor).
Полевые транзисторы являются активными элементами, то есть их работа невозможна без приложения к выводам напряжения. Впервые идея создания прибора, поток носителей заряда в котором управляется величиной приложенного напряжения, была предложена австро-венгерским учёным Юлием Лилиенфельдом. Однако отсутствие технологий создания такого устройства позволило выпустить прототип лишь в 1960 году. С 1977 году мосфеты начали применять при производстве электронно-вычислительных машин, тем самым увеличивая производительность последних.
Различные учёные мира постоянно ведут исследования по улучшению работы электронного прибора, поэтому на сегодняшний день изобретено и внедрено в производство несколько видов полевых транзисторов. Каждый из них обладает своими преимуществами и недостатками, но общий принцип работы у них одинаков.
Виды и конструкция
Разделяют мосфеты на две группы. В зависимости от вида управляющего электрода они могут быть: с p-n переходом и изолированным затвором.
На концах основания выполняются выводы, называемые сток и исток. К этим контактам подключается управляемая часть схемы. Управление же прибором происходит через третий вывод транзистора (затвор), образованный путём соединения с основанием проводника обратной проводимости. Таким образом, p-n транзистор имеет три вывода:
- Исток — вход, через который поступают основные носители энергии.
- Сток — выход устройства, через который уходят основные носители энергии.
- Затвор — вывод управляющий прохождением зарядов через прибор.
В зависимости от типа проводимости управляющего электрода такие мосфеты делятся на n и p типа.
Радиоэлемент с изолированным затвором устроен иначе.
Его затвор отделён от основания слоем диэлектрика. При изготовлении прибора используется полупроводник, обладающий высоким удельным сопротивлением. Его называют подложкой или затвором. На нём создаются две зоны с обратным типом проводимости — сток и исток. Таким образом, получается три области. Расстояние между управляемыми электродами очень мало, а отделяемый от них затвор покрывается слоем диэлектрика порядка 0,1 микрометра. Обычно в качестве диэлектрика используется соединение SiO2.
В зависимости от способа изготовления устройства с изолированным контактом разделяют на два типа: обеднённые и обогащённые. Первые выпускаются только n-типа и могут иметь два затвора, а вторые бывают как n, так и p-типа.
Обогащённого типа устройства называются транзисторами с индуцированным каналом. В них управляемые контакты не связаны проводящим слоем. Поэтому ток на стоке появляется только при приложении определённой разности потенциалов к затвору относительно истока.
Характеристики радиоэлемента
На схемах и в литературе принято обозначать мосфет латинскими буквами VT, после которых идёт его порядковый номер в схеме. Графически полевой элемент изображается кругом, в середине которого рисуются прямые линии, обозначающие путь прохождения тока. На выводе затвора указывается в виде стрелки тип проводимости. Затвор, сток и исток подписываются соответственно буквами латинского алфавита — S, D, G.
Полевые устройства характеризуются множеством параметров. Но среди основных выделяют следующие характеристики:
- Напряжение между управляемыми электродами. Показывает величину напряжения, которое может выдержать транзистор без ухудшения своих параметров. То есть практически это максимальное напряжение источника питания, на работу с которым рассчитан транзистор.
- Сила тока стока. Обычно указывается максимальное значение для определённой величины постоянного напряжения, приложенного к затвору — истоку.
- Импеданс канала сток-исток в открытом состоянии. Чем это значение будет больше, тем хуже работает транзистор, так как на сопротивлении возникают потери энергии, и увеличивается нагрев мосфета.
- Мощность рассеивания. Зависит от температуры окружающей среды. Этот параметр изображается в виде характеристики, показывающей зависимость мощности от температуры.
- Уровень насыщения канала исток-затвор. Обозначает граничную величину разности потенциалов, при преодолении которой ток через канал не проходит.
- Порог включения. Это минимальное напряжение, которое необходимо приложить к транзистору для открытия его проводящего канала.
- Ёмкость затвора. Существенный недостаток полевых транзисторов связан именно с этим параметром. Так, из-за паразитной ёмкости ограничивается применение устройств в высокочастотных цепях, снижая скорость переключения режимов работы.
Важно также знать, что мосфеты чувствительны к статическому электричеству, особенно это касается приборов с изолированным затвором. Поэтому проводя проверку полевого транзистора мультиметром, следует надеть на обе руки антистатические браслеты, при этом также не стоит надевать на себя шерстяную одежду.
Принцип работы
Суть работы радиоэлемента с изолированным затвором заключается в управлении величиной тока, проходящего через него, с помощью изменения разности потенциалов. Когда к истоку и затвору прикладывается напряжение, то в приборе образуется электрическое поле поперечное приложенному. Это поле увеличивает число свободных носителей заряда в приповерхностном слое.
Из-за этого возле диэлектрика начинает скапливаться значительное количество носителей заряда, в результате чего формируется зона проводимости. Через эту область начинает протекать ток, то есть между управляемыми выводами.
При снятии напряжения с открытого затвора проводимость исчезнет, и течение тока прекратится.
Немного другие процессы происходят в работе полевого транзистора с p-n переходом. Если на этот переход подаётся напряжение обратное основным носителям заряда, его область начинает расширяться. Увеличение перехода приводит к сужению толщины проводящего канала, а значит, увеличению сопротивления. В результате проходящий между стоком и истоком ток уменьшается. Таким образом, изменяя уровень напряжения, изменяется и сила тока, проходящая через транзистор.
Способы измерения
Для измерения параметров полевых транзисторов применяются специализированные приборы. В основе их работы лежит использование микроконтроллера и встроенного генератора. Сигнал определённого вида подаётся на контакты транзистора, в результате чего изменяется. С помощью встроенного анализатора устройство оценивает эти изменения и преобразует данные в удобную для восприятия информацию.
Вся суть пользования таким измерителем сводится к установлению мосфета в специальные контактные площадки и нажатии кнопки запуск.

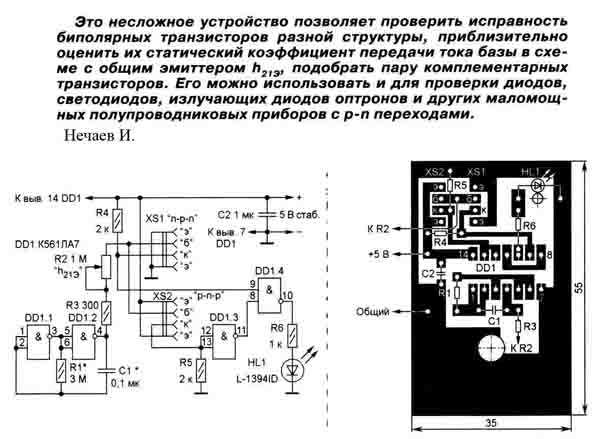

В быту же радиолюбителями часто применяются самодельные устройства. Так, простейшего вида приспособление из нескольких элементов позволяет измерить сопротивление каналов. Для этого используется: вольтметр, автомобильная лампочка, источник напряжения и резистор номиналом около 100 Ом. Собрав такую схему, можно без труда измерить Rds радиоэлемента, тем самым проверить мосфет на работоспособность.
Но проще всего и быстрее для диагностики радиоэлемента использовать мультиметр. С его помощью несложно проверить мосфет на способность работы в ключевом режиме. И если по результатам проверки он нормально открывается и закрывается, то вероятность его исправности очень велика.
Транзистор с управляющим электродом
Для лучшего понимания процесса проверки мосфета его можно представить в виде эквивалентной схемы как треугольник. Две стороны такого треугольника представляют собой два диода, а третья — резистор.
При этом точка соединения диодов считается затвором, а соединение их с резистором — стоком и истоком.
Представив эквивалентную схему, можно приступить к проверке элемента. Для примера удобно рассмотреть один из типов проводимости, например, n-тип:
- Измерение сопротивление канала. Для этого с помощью переключателя выбора измерений мультиметр устанавливается в режим проверки сопротивления. Предел измерения выбирается около двух мегом. Щупами прибора касаются стока и истока транзистора. В результате на экране мультиметра появится число равное сопротивлению перехода. После меняется полярность щупов, и снова измеряется сопротивление. При исправном мосфете эти значения должны быть примерно одинаковыми. Такое подключение на эквивалентной схеме соответствует положению, когда измерялась бы величина сопротивления резистора.
- Проверка перехода затвор-исток. Для этого мультиметр переключается в режим прозвонки диодов. Измерительным проводом, подключённым к плюсу тестера, прикасаются к затвору, а минусовым — к истоку. Итогом такого действия будет измерение мультиметром падения напряжения на открытом переходе. Его значение должно составлять примерно 600–700 милливольт. На следующем этапе изменяется полярность приложенных проводов. Если мосфет исправен, тестер покажет бесконечность. Это будет обозначать, что переход закрыт.
- Исследование перехода сток-затвор. Мультиметр оставляется в режиме прозвонки диодов. Но положительным щупом прикасаются к затвору, а отрицательным к стоку. В этом случае тестер должен показать падение напряжения на переходе порядка 600–700 милливольт. При смене полярности в случае работоспособности транзистора тестер покажет бесконечность.
Итогом такого действия будет измерение мультиметром падения напряжения на открытом переходе. Его значение должно составлять примерно 600–700 милливольт. На следующем этапе изменяется полярность приложенных проводов. Если мосфет исправен, тестер покажет бесконечность. Это будет обозначать, что переход закрыт.Если все три пункта выполнились правильно, мосфет считается работоспособным. Проверка радиоэлемента другого типа осуществляется аналогично, только изменяется полярность подключению щупов.
Мосфет с изолированным затвором
Такой вида транзистора имеет в своём корпусе встроенный диод, располагающийся между истоком и стоком, поэтому первоначально на исправность проверяется именно он.
Для его проверки мультиметр переключается в режим проверки диодов, а его щупы подключаются к стоку и истоку. В прямом направлении прибор должен показать падение напряжения, а в случае смены полярности — бесконечность.
Основная проверка транзистора заключается в имитации его работы в режиме ключа. В случае радиоэлемента n-типа его диагностика осуществляется следующим образом:
- Мультиметр переключается на проверку диодов.
- Щупом, подключённым к минусу, дотрагиваются до истока, а к плюсу — до затвора.
- Плюсовой провод переносится к стоку. Если мосфет рабочий, то сопротивление перехода будет очень низким, то есть канал станет открытым.
- Далее, положительный щуп подключается к истоку, а отрицательный — к затвору. После этих действий транзистор закроется.
По результатам измерения делается вывод о работоспособности элемента. Таким образом, соблюдая последовательность приведённых действий, можно проверить мосфет любого типа на работоспособность с помощью мультиметра.
Проверка полевого транзистора
Проверка полевого транзистораNOAHTEC.com Испытательный полевой элемент Как тестировать полевые транзисторы и другие электронные компоненты, такие как A Профессиональный | |
| |
Проверка компонентов, которые имеют
два провода, такие как резистор, конденсатор, диод и т. д., намного проще
чем проверка транзистора и полевого транзистора, которые имеют три вывода. Довольно часто
технические специалисты путаются с трехногими устройствами. В сегодняшней статье я
поделюсь с вами как точно проверить полевой транзистор (fet)
с помощью аналогового мультиметра. футов, затем используйте аналоговый измеритель, настроенный на диапазон, умноженный на 10 кОм. Если ты измеряя n-канальный полевой транзистор, затем поместите черный щуп на сливной штифт. Затем коснитесь штифта затвора красным щупом, чтобы разрядить любую внутреннюю емкость в фет. Теперь переместите красный щуп на исток, пока черный щуп неподвижен. касаясь сливного штифта. Используйте свой палец и коснитесь ворот и сливного штифта вместе, и вы увидите, что стрелка аналогового измерителя дернется вперед до средний диапазон шкалы измерителя. Снятие красного щупа с источника булавка и коснувшись ее снова исходным булавкой, игла все равно останется в центре шкалы измерителя. Чтобы разрядить его, вы должны удалить красный щуп и коснитесь одного время на булавке ворот. Это снова разрядит внутреннюю емкость. Теперь, используя красный щуп, чтобы снова коснуться штифта источника, игла вообще не двигаться, потому что вы уже разряжаете его, касаясь штифта затвора.  Я знаю, что это немного запутанно, но после некоторой практики вы сможете для тестирования всех типов ФЭТ. | |
Как проверить транзистор JFET
Как проверить транзистор JFET Это самый простой способ проверить транзистор JFET, есть более сложный способ с использованием мультиметра, который я покажу вам позже в этой статье, но я всегда думаю, что лучше начинать с простого способа.
Если вы читали другие мои материалы, то знаете, что я упоминал эти тестеры компонентов раньше. Если вы хотите узнать больше, вы можете прочитать здесь.
Вам нужно будет отключить полевой транзистор JFET, поэтому сначала вам придется отпаять его от печатной платы. Если вы не знаете, как это сделать, у меня есть статья, которую вы можете прочитать здесь.
Это самый простой способ проверить транзистор JFET. Просто подключите устройство, бросьте рычаг, чтобы удерживать его, подключите его и нажмите кнопку. Я почти уверен, что это может сделать любой.
Вы не только узнаете, что устройство работает, но оно покажет вам, какая распиновка и некоторые другие вещи.
Как видно из рисунка выше, компонент подтвержден как рабочий N-канальный JFET. Вы также можете видеть, что контакт 1 является истоком, контакт 2 — затвором, а контакт 3 — стоком.
Вам не нужно ничего знать об устройстве, которое вы тестируете, и вам не нужно пытаться удерживать его, удерживая щупы мультиметра на разных ножках и снимать показания.
Гораздо быстрее использовать тестер компонентов, и если у вас его нет, я бы сказал, приобретите его, потому что время и проблемы, которые вы сэкономите, если будете заниматься электроникой на протяжении многих лет, ну, ну, много. Да, и они дешевле мультиметра, но если вы хотите потратить больше времени, хлопот и затрат, используя мультиметр, то,
Вы не можете полностью протестировать JFET-транзистор, просто используя мультиметр. выключен, чтобы вы могли измерять его в обоих режимах. Вы можете выполнить простую проверку с помощью мультиметра.
Вам необходимо знать схему распиновки тестируемого устройства, то есть какие ножки сток, затвор и исток. Это достаточно легко найти в Интернете.
Поскольку JFET может эффективно оставаться включенным, даже если он отключен от цепи, перед тестированием необходимо убедиться, что он выключен. Хороший простой способ — вставить три ножки в кусок токопроводящей пены, в которой доставляются устройства, чувствительные к статическому электричеству.
Это гарантирует, что устройство выключено. Затем установите мультиметр на низкий диапазон сопротивления и измерьте сопротивление. Он будет варьироваться в зависимости от конкретного устройства, но что-то вроде 100 Ом будет нормальным, если оно очень высокое или вообще не проводит ток, то оно, вероятно, неисправно. Как вы можете видеть на картинке выше, он показывает 121,8 Ом в проводящем состоянии.
Тестирование значительно упрощается, если вы вставите JFET-транзистор в макетную плату, а затем подключите к нему провода для соединений.
В чем разница между МОП-транзистором и JFET-транзисторомОба являются полевыми транзисторами и, очевидно, имеют некоторые сходства, в основном потому, что JFET является более простым устройством по сравнению с MOSFET, его можно изготовить проще и дешевле. JFET имеет более низкий импеданс, чем MOSFET
Что такое JFET-транзистор и как он работает JFET представляет собой полевой транзистор с переходом и работает только в режиме истощения, в отличие от MOSFET, который может быть в режиме истощения или улучшения.
Подробнее о MOSFET можно прочитать здесь.
Для начинающих JFET можно рассматривать как нормально замкнутый переключатель регулятора напряжения.
JFET имеет три ножки или клеммы, сток, затвор и исток. Подобно нормально замкнутому переключателю, ток может течь между затвором и истоком или истоком и затвором, когда JFET выключен, однако, когда вы подаете напряжение на затвор, JFET включается, ограничивая протекание тока.
JFET бывают N-канальными или P-канальными, N-канальному устройству требуется отрицательное напряжение на затворе, а P-канальному — положительное напряжение.
Для чего используется JFET-транзисторПоскольку JFET-транзистор в основном представляет собой управляемый напряжением переключатель или управляемый напряжением усилитель, неудивительно, что JFET-транзисторы используются почти во многих приложениях, как и обычные биполярные транзисторы. от генераторов до усилителей.
В чем разница между JFET и биполярным транзистором JFET и биполярные транзисторы — это оба типа транзисторов, но JFET — это униполярный транзистор.
