Ремонт импульсных блоков питания своими руками

Часто причины отказов импульсных источником напряжения кроется в некачественном сетевом напряжении. Понижение и повышение напряжения сети, скачки напряжения, отключение сети, негативно сказываются на надежности электронных компонентов схем питания. Особенно болезненно переносят такие скачки и отключения сети — это силовые диоды, мощные транзисторы, ШИМ контроллеры, конденсаторы. Хорошо, когда у вас преобразователь напряжения выполнен без заливки компаундом. Ремонт таких импульсных блоков питания можно сделать своими руками.

Все чаще появляются источники напряжения, залитые компаундом. Их не берут на ремонт даже в специализированных мастерских. Для них только один вариант ремонта — это замена новым. Неправильная эксплуатация этих источников, подключение более мощных нагрузок, также могут быть причиной их выхода из строя.

Не нужно эти преобразователи сразу отдавать в ремонт, причины их отказа могут быть довольно простыми, и вы с легкостью с ними справитесь. Для более сложных неисправностей нужны некоторые познания в электронике. Опыт в ремонте приходит со временем, чем вы больше будете им заниматься, тем больше обретете знаний. Самое главное в ремонте — это найти неисправность, а устранить ее дело техники. Схемотехнику импульсных источников питания можно разделить на входную и выходную части. К входной части относится высоковольтная схема, а к выходной низковольтная.

В высоковольтной ее части платы все элементы работают под высоким напряжением, поэтому они чаще выходят из строя, чем элементы низковольтной части. Высоковольтная схема имеет сетевой фильтр, диодные мосты для выпрямления переменного напряжения сети, ключи на транзисторах и импульсный трансформатор. Используются ещё и небольшие развязывающие трансформаторы, которые управляются ШИМ контроллерами и подают импульсы на затворы полевых транзисторов.

Таким образом, происходит гальваническая развязка сетевых и вторичных напряжений.

Для такой развязки часто в современных схемах используются оптроны. Выходные напряжения также имеют гальваническую развязку с сетью через силовой трансформатор. В простых схемах преобразования вместо ШИМ контроллеров используют автогенераторы на транзисторах.

Эти дешевые источники напряжения применяются для питания галогенных ламп, светодиодных ламп и т. Особенностью таких схем является простота и минимум элементов. Однако простые и дешевые источники напряжения без нагрузки не запускается, выходное напряжение нестабильно и имеют повышенные пульсации.

Хотя на освещение галогенных ламп эти параметры влияния не оказывают. Ремонт такого устройства очень прост из-за небольшого количества элементов. Наиболее часто возникают неисправности в высоковольтной части схемы, когда пробивается один или несколько диодов, вспучиваются электролитические конденсаторы, отказывают силовые транзисторы. Также выходят из строя диоды низковольтной схемы, перегорают дросселя выходного фильтра и предохранитель. Неисправность этих элементов можно обнаружить мультиметром.

Другие же неисправности импульсных блоков требуют применения осциллографа, цифрового мультиметра. В этом случае лучше отдать блок на ремонт в мастерскую. Предохранитель можно легко прозвонить мультиметром на наличие напряжения после предохранителя. Если перегорел предохранитель нужно внимательно визуально проверить всю схему платы, дорожки, нарушение паек, потемнение элементов схемы и участков дорожек, вспучивание конденсаторов. Если диоды плохо прозваниваются мультиметром на плате, их выпаивают, и проверяет каждый в отдельности.

Проверяются все элементы платы, неисправный меняют и только тогда включается блок в сеть для проверки. При диагностике конденсаторы тоже выпаиваются и проверяются тестером. Сгоревший дроссель можно перемотать, определив количество витков, сечение провода. Найти необходимый дроссель в продаже будет нелегко, лучше его восстановить самому. Для ремонта источника импульсного напряжения понадобится такие инструменты как паяльник с регулировкой температуры, набор отвёрток, кусачки, пинцет, монтажный нож, обычная лампа на Вт.

Из материала понадобится припой, флюс, спирт для удаления канифоли кисточкой с паек платы. Из приборов нужен будет мультиметр. Так как импульсные блоки питания ИБП телевизоров и компьютеров имеют стандартные схемы, то и методика обнаружения неисправностей в них будет одинакова. Нарушение работы преобразователя напряжения телевизора можно определить по отсутствию подсветки светодиода. Начинают ремонт с проверки сетевого шнура, снятия блока питания с телевизора, внимательного осмотра элементов и дорожек платы.

Ищут вздутые конденсаторы, потемнение дорожек, треснутый корпус алиментов, обугливание сопротивлений, нарушение целостности паек, особенно у выводов импульсного трансформатора.

Если внешних повреждений не найдено мультиметром, проверяют предохранитель, диоды, силовые транзисторы ключей, работоспособность конденсаторов. Когда вы уверены в исправности всех элементов, а устройство не работает, нужно менять микросхему генератора импульсов. В преобразователе телевизора основные неисправности возникают в балластных резисторах, электролитических конденсаторах низкого напряжения, диодах.

Прозвонить их можно не снимая с плат кроме диодов. После устранения неисправностей припаивают лампу Вт взамен предохранителя и включают. С помощью лампы накаливания можно находить вероятные неисправности источника. Для ремонта источника АТХ компьютера, нужно собрать схему нагрузки как на рисунке ниже или подключить к компьютеру. Однако, если неисправность блока АТХ на устранена можно спалить материнскую плату. Внешнее проявление отказа блока ATX может быть, когда не включается материнская плата, вентиляторы не работают или блок пытается многократно включиться.

Перед поиском неисправностей устройства нужно пылесосом и кисточкой очистить его от пыли. Также проводится визуальный осмотр элементов, дорожек платы и только после этого включается нагрузка.

Если перегорает предохранитель, тогда подключают лампу накаливания Вт, как при проверке источника напряжения в телевизоре. Когда лампа загорается, но не гаснет, неисправность ищут в конденсаторе, трансформаторе и диодах моста. При целом предохранителе неисправность могла возникнуть в ШИМ контроллере, тогда необходимо заменить устройство.

Также многократный запуск источника указывает на неисправность стабилизатора опорного напряжения. Высокая сторона устройства не имеет гальванической развязки с сетью, поэтому нельзя прикасаться к элементам этой части двумя руками.

При касании одной рукой вы получите ощутимый удар током, но это не смертельно. Нельзя проверять элементы, находящиеся под напряжением отверткой, пинцетом. Высоковольтная схема устройства обозначается широкой полосой, а внутренняя часть мелкими штрихами краски. Устройство имеет высоковольтный конденсатор, который после выключения блока держит опасное напряжение до 3 минут. Поэтому после выключения нужно ждать пока конденсаторы не разрядятся или их разрядить через резистор 3 — 5 Ком.

Повысить безопасность при ремонте устройства можно с помощью трансформатора безопасности. Такой трансформатор имеет гальваническую развязку с сетью.

Первичная обмотка трансформатора включается в сеть, а вторичная с лампой подсоединяется к ИБП. В этом случае вы можете прикасаться к элементам высокой части устройства одной рукой, вы не получите удар током. Ваш e-mail не будет опубликован. Неисправности современных импульсных блоков питания Часто причины отказов импульсных источником напряжения кроется в некачественном сетевом напряжении.

Импульсный блок питания. Простой импульсный блок питания. Схема импульсного блока питания на транзисторах. Диодный мост импульсного блока питания АТХ. Предохранитель импульсного блока питания. Блок питания компьютера АТХ. Вариант нагрузки для БП компьютера. Схема трансформатора безопасности. Тоже интересные статьи Ремонт пульта от телевизора своими руками.

Ремонт зарядного устройства для телефона своими руками. Как подключить электроплиту? Холодильник сильно морозит: что делать. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Поиск Найти:. Калькуляторы Калькулятор расчета сопротивления проводника Калькулятор расчета сечения кабеля по мощности и току Калькулятор расчета сечения провода по мощности и току Закон Ома для участка цепи Параллельное соединение резисторов, онлайн расчет Калькулятор расчета делителя напряжения Последовательное соединение конденсаторов, онлайн расчет Калькулятор расчета тока в однофазных и трехфазных сетях Ток нагрузки, онлайн расчет Расчет трансформатора, онлайн калькулятор Мощность электрического тока, онлайн калькулятор Расчет тока по мощности, онлайн калькулятор Мощность насоса для скважин на воду Калькулятор расчета количества светильников Калькулятор расчета количества ламп Калькулятор расчета освещенности рабочего места Калькулятор расчета освещенности помещения Калькулятор расчета потери напряжения в кабеле Калькулятор расчета потери напряжения в проводе Мощность кондиционера, онлайн расчет.

Как мультиметром проверить на работоспособность микросхему?

Jun Log in No account? Create an account. Remember me. Facebook Twitter Google. Как проверить микросхему ШИМ-контроллера TL ka glooch July 24th, Вчера дошли руки до практического изучения этого, самого распространенного до недавнего времени, на сегодняшний момент технологии пошли дальше ШИМ-контроллера.

Особенности шим — контроллеров: виды систем, где применяются микросхемы Принцип его работы и проверка мультиметром . (в одних случаях проверять необходимо источник питания, в других проверять стоит саму схему).

UC3843 Series IC FLY-back Chip Tester PWM-TEST3843

Раньше для питания устройств использовали схему с понижающим или повышающим, или многообмоточным трансформатором, диодным мостом, фильтром для сглаживания пульсаций. Для стабилизации использовались линейные схемы на параметрических или интегральных стабилизаторах. Главным недостатком был низкий КПД и большой вес и габариты мощных блоков питания. В большинстве таких блоков питания в качестве основного управляющего элемента используют ШИМ-контроллер. В этой статье мы рассмотрим его устройство и назначение. ШИМ-контроллер – это устройство, которое содержит в себе ряд схемотехнических решений для управления силовыми ключами. При этом управление происходит на основании информации полученной по цепям обратной связи по току или напряжению – это нужно для стабилизации выходных параметров. Иногда, ШИМ-контроллерами называются генераторы ШИМ-импульсов, но в них нет возможности подключить цепи обратной связи, и они подходят скорее для регуляторов напряжения, чем для обеспечения стабильного питания приборов. В результате формируется моделируемый сигнал за счёт интегрирования импульсов с помощью C- или LC-цепей, другими словами – за счёт сглаживания.

Как проверить ШИМ TL494?

Начнем с того, что микросхема микросхеме рознь и отличаются как по питающему напряжению, так и по функционалу логические элементы, триггеры, счетчики, генераторы, память, усилители, драйверы, компараторы, стабилизаторы, ШИМ и прочее а так-же могут выступать в роли мини компьютеров к примеру те-же stm32, atmel, pic и т. По сути – проверить можно что угодно, если знаешь как “оно” должно отреагировать на тот или иной сигнал, но иногда одного мультиметра просто не хватит, чтоб например проверить форму “пилообразного” сигнала или скважность выхода ШИМ. Для проверки микросхемы требуется подать напряжение на вход и на выходе его измерить мультиметром. Как мультиметром проверить на работоспособность микросхему? CEHR [8.

Когда в какой-нибудь литературе мы встречаем незнакомое слово или понятие, мы хотим скорее узнать его определение.

Диагностика ШИМ-преобразователей

Выявляется легко – плата при попытке старта уходит в защиту; при проверке мультиметром в режиме измерения сопротивлений мосфетов – одно из плеч стабилизатора оказывается в КЗ. КЗ обычно считается сопротивление менее 1 Ома в большинстве случаев, но не всегда; для справки: на современных и относительно современных топовых ГПУ – к примеру, Radeon – нормальное сопротивление ядра рабочей видеокарты может быть в районе 0. Если в КЗ оказалось нижнее плечо – возможно, поврежден не ШИМ, а нагрузка для ШИМ процессора, к примеру, нагрузкой помимо процессора может являться северный мост. Неисправный транзистор в однофазном стабилизаторе выявляется легко тот, который в КЗ – пробит ; в многофазном ШИМ-питатель процессора – транзисторы по постоянному току оказываются включены параллельно, и выявить поврежденный транзистор на практике можно двумя способами:. Проще всего – отпаять дроссели; однако, если пробито и верхнее, и нижнее плечо – единственный вариант это демонтировать транзисторы. Далее – находится пробитый транзистор.

Ремонт блока питания самоcтоятельно

Микросхема ШИМ-контроллера UC является самой распространенной при построении блоков питания мониторов. Кроме того, эти микросхемы применяются для построения импульсных регуляторов напряжения в блоках строчной развертки мониторов, которые являются и стабилизаторами высоких напряжений и схемами коррекции растра. Микросхема UC часто используется для управления ключевым транзистором в системных блоках питания однотактных и в блоках питания печатающих устройств. Одним словом, эта статья будет интересна абсолютно всем специалистам, так или иначе связанным с источниками питания. Выход из строя микросхемы UC на практике происходит довольно часто.

ПРОБНИК ДЛЯ ПРОВЕРКИ ИМПУЛЬСНЫХ БП Но в случае проверки работоспособности ШИМ контроллера, этого Мультиметр дешёвый DT.

Часто причины отказов импульсных источником напряжения кроется в некачественном сетевом напряжении. Понижение и повышение напряжения сети, скачки напряжения, отключение сети, негативно сказываются на надежности электронных компонентов схем питания. Особенно болезненно переносят такие скачки и отключения сети — это силовые диоды, мощные транзисторы, ШИМ контроллеры, конденсаторы. Хорошо, когда у вас преобразователь напряжения выполнен без заливки компаундом.

Агентства детских праздников в спб. Агентство по организации праздников спб. Пожалуйста, подождите Главная Статьи Файлы Магазин Форум. Что такое ШИМ? Далее сигнал такой формы, состоящий из импульсов, разнящихся по своей ширине, поступает в область фильтра на основе дросселя и конденсатора.

Ремонт импульсных БП, довольно опасное занятие, особенно если неисправность касается горячей части БП.

Включаем блок в сеть. На 12 ноге должно быть порядка V. Если нет – проверяйте дежурку. Если нет – меняем микросхему. Если есть – проверяем поведение 4 ноги при замыкании PS-ON на землю. До замыкания должно быть порядка

Часто возникает ситуация, когда из-за вышедшей из строя маленькой незначительной детали перестает работать бытовой прибор. Поэтому, ответ на вопрос, как прозванивать плату мультиметром, хотели бы знать многие начинающие радиолюбители. Главное в этом деле быстро обнаружить причину поломки. Перед выполнением инструментальной проверки, необходимо осмотреть плату на наличие поломок.

схема, принцип работы, управление :: SYL.ru

Окрашивание “с погружением”: идеи для разных причесок и оттенков (с фото)

Мамины джинсы 2023: особенности тренда на весну и самые актуальные образы

Модный галактический маникюр можно сделать дома самостоятельно: идеи с фото

Снимаем зимнее укрытие: что делать с розами в марте

Зеленый – главный герой весеннего стритстайла 2023: как его вписать в образ

Как украсить свой образ розочками – самым модным аксессуаром 2023

Рубашка оверсайз – тренд весны 2023: как ее стилизовать дамам 45+

Позитив начинается с утра. Как начать день максимально продуктивно

Удобные и комфортные, но не для высоких людей: плюсы и минусы диванов без ножек

Total Black или вся в черном: как создать модный образ на каждый день и на выход

Автор Jane Smith April 30, 2015

Один из используемых подходов, позволяющих существенно сократить потери на нагревании силовых компонентов радиосхем, представляет собой использование переключательных режимов работы установок. При подобных системах электросиловой компонент или раскрыт – в это время на нем наблюдается фактически нулевое падение напряжения, или открыт – в это время на него подается нулевой ток. Рассеиваемую мощность можно вычислить, перемножив показатели силы тока и напряжения. В этом режиме получается достичь коэффициента полезного действия около 75-80% и более.

Что такое ШИМ?

Для получения на выходе сигнала требуемой формы силовой ключ должен открываться всего лишь на определенное время, пропорциональное вычисленным показателям выходного напряжения. В этом и заключается принцип широтно-импульсной модуляции (ШИМ, PWM). Далее сигнал такой формы, состоящий из импульсов, разнящихся по своей ширине, поступает в область фильтра на основе дросселя и конденсатора. После преобразования на выходе будет практически идеальный сигнал требуемой формы.

Область применения ШИМ не ограничивается импульсными источниками питания, стабилизаторами и преобразователями напряжения. Использование данного принципа при проектировании мощного усилителя звуковой частоты дает возможность существенно снизить потребление устройством электроэнергии, приводит к миниатюризации схемы и оптимизирует систему теплоотдачи. К недостаткам можно причислить посредственное качество сигнала на выходе.

Формирование ШИМ-сигналов

Создавать ШИМ-сигналы нужной формы достаточно трудно. Тем не менее индустрия сегодня может порадовать замечательными специальными микросхемами, известными как ШИМ-контроллеры. Они недорогие и целиком решают задачу формирования широтно-импульсного сигнала. Сориентироваться в устройстве подобных контроллеров и их использовании поможет ознакомление с их типичной конструкцией.

Стандартная схема контроллера ШИМ предполагает наличие следующих выходов:

• Общий вывод (GND). Он реализуется в виде ножки, которая подключается к общему проводу схемы питания устройства.
• Вывод питания (VC). Отвечает за электропитание схемы. Важно не спутать его с соседом с похожим названием – выводом VCC.
• Вывод контроля питания (VCC). Как правило, чип контроллера ШИМ принимает на себя руководство силовыми транзисторами (биполярными либо полевыми). В случае если напряжение на выходе снизится, транзисторы станут открываться лишь частично, а не целиком. Стремительно нагреваясь, они в скором времени выйдут из строя, не справившись с нагрузкой. Для того чтобы исключить такую возможность, необходимо следить за показателями напряжения питания на входе микросхемы и не допускать превышения расчетной отметки. Если напряжение на данном выводе опускается ниже установленного специально для этого контроллера, управляющее устройство отключается. Как правило, данную ножку соединяют напрямую с выводом VC.

Выходное управляющее напряжение (OUT)

Количество выводов микросхемы определяется её конструкцией и принципом работы. Не всегда удается сразу разобраться в сложных терминах, но попробуем выделить суть. Существуют микросхемы на 2-х выводах, управляющие двухтактными (двухплечевыми) каскадами (примеры: мост, полумост, 2-тактный обратный преобразователь). Существуют и аналоги ШИМ-контроллеров для управления однотактными (одноплечевыми) каскадами (примеры: прямой/обратный, повышающий/понижающий, инвертирующий).

Помимо этого, выходной каскад может быть по строению одно- и двухтактным. Двухтактный используется в основном для управления полевым транзистором, зависящим от напряжения. Для быстрого закрытия необходимо добиться быстрой разрядки емкостей “затвор – исток” и “затвор – сток”. Для этого как раз и используется двухтактный выходной каскад контроллера, задачей которого является обеспечение замыкание выхода на общий кабель, если требуется закрыть полевой транзистор.

Для контроля над биполярным транзистором двухтактный каскад не используется, так как управление осуществляется с помощью тока, а не напряжения. Для закрытия биполярного транзистора достаточно всего лишь прекратить протекание тока через базу. При этом замыкание базы на общий провод необязательно.

Ещё о функциях контроллеров ШИМ

Задумав спроектировать контроллер ШИМ своими руками, необходимо как следует продумать все детали его реализации. Только так можно создать работающее устройство. Кроме вышеуказанных выходов, работа ШИМ-контроллера подразумевает наличие следующих функций:

• Опорное напряжение (VREF). Фабричные изделия для удобства обычно дополняются функцией выработки стабильного опорного напряжения. Специалисты заводов-изготовителей рекомендуют соединять данный вывод с общим проводом через емкость не менее 1 мкФ для повышения качества и возможности стабилизации опорного напряжения.

• Ограничение тока (ILIM). Если показатели напряжения на данном выводе существенно превышают установленное (как правило, около 1 В), то контроллер автоматически закрывает силовые ключи. В случаях, когда показатель напряжения превышает второе пороговое значение (в пределах 1,5-2 В), устройство тут же обнуляет напряжение на подключении к мягкому старту.
• Мягкий старт (SS). Показатель напряжения на данном выходе определяет максимально допустимую ширину будущих модулируемых импульсов. На данный вывод подает ток установленной величины. Если между ним и всеобщим кабелем вмонтировать дополнительную емкость, то она будет медленно, но уверенно заряжаться, что приведет к постепенному расширению каждого импульса от минимума вплоть до окончательного расчетного значения. Благодаря этому можно обеспечить плавное, а не стремительное нарастание величин тока и напряжения в общей схеме устройства, благодаря чему такая система и заслужила свое название “мягкий старт”. При этом, если специально ввести ограничение по напряжению на данном выводе, допустим, подключив делитель напряжения и систему диодов, можно и вовсе ограничить превышение импульсами некоего задаваемого значения ширины.

Частота работы устройств, синхронизация

Микросхемы ШИМ-контроллеров могут применяться для различных целей. Чтобы отладить их совместную работу с другими элементами устройства, следует разобраться, как устанавливать те или иные параметры работы контроллера и какие компоненты цепи за это отвечают.

• Резистор и емкость, задающие частоту работы всего устройства (RT, CT). Каждый контроллер может работать лишь на определенно заданной частоте. Каждый из импульсов следует лишь с этой частотой. Устройство может менять длительность импульсов, их форму и протяженность, но только не частоту. На практике это означает, что чем меньше протяженность импульса, тем длительнее пауза между ним и следующим. При этом частота следования всегда неизменна. Емкость, подключенная между ножкой CT и общим кабелем, и резистор, подключенный к выходу RT и общему кабелю, в комбинации могут задавать частоту, на которой будет работать контроллер.

• Синхроимпульсы (CLOCK). Весьма распространены случаи, в которых требуется отладить работу нескольких контроллеров так, чтобы выходные сигналы формировались синхронно. Для этого к одному из контроллеров (как правило, ведущему) требуется подключить частотозадающие емкость и резистор. На выходе CLOCK контроллера сразу же появятся короткие импульсы, соответствующие напряжению, которые подаются на аналогичные выходы всей группы устройств. Их принято называть ведомыми. Выводы RT таких контроллеров следует объединить с ножками VREF, а CT – с общим кабелем.
• Напряжение сравнения (RAMP). На этот вывод следует подавать сигнал пилообразной формы (напряжение). При возникновении синхроимпульса на выходе устройства образуется открывающее контрольное напряжение. После того как показатель напряжения на RAMP становится больше в несколько раз, чем величина выходного напряжения на усилителе ошибки, на выходе можно наблюдать импульсы, отвечающие закрывающему напряжению. Длительность импульса может рассчитывать от момента возникновения синхроимпульса вплоть до момента многократного превышения показателя напряжения на RAMP над величиной выходного напряжения усилителя ошибки.

ШИМ-контроллеры в составе блоков питания

Блок питания является неотъемлемым элементом большинства современных девайсов. Срок его эксплуатации практически ничем не ограничен, но от его исправности во многом зависит безопасность работы подконтрольного устройства. Спроектировать блок питания можно и своими руками, изучив принцип его действия. Основная цель – формирование нужной величины напряжения питания, обеспечение её стабильности. Для большинства мощных устройств гальванической развязки, основанной на действии трансформатора, будет недостаточно, да и подобранный элемент явно удивит пользователей своими габаритами.

Увеличение частоты тока питания позволяет существенно уменьшить размеры используемых компонентов, что обеспечивает популярность блоков питания, работающих на частотных преобразователях. Один из самых простых вариантов реализации питающих элементов – блок-схема, состоящая из прямого и обратного преобразователей, генератора и трансформатора. Несмотря на видимую простоту реализации таких схем, на практике они демонстрируют больше недочетов, чем преимуществ. Большинство получаемых показателей стремительно изменяются под влиянием скачков напряжения питания, при загрузке выхода преобразователя и даже при увеличении температуры окружающей среды. ШИМ-контроллеры для блоков питания дают возможность стабилизировать схему, а также воплотить множество дополнительных функций.

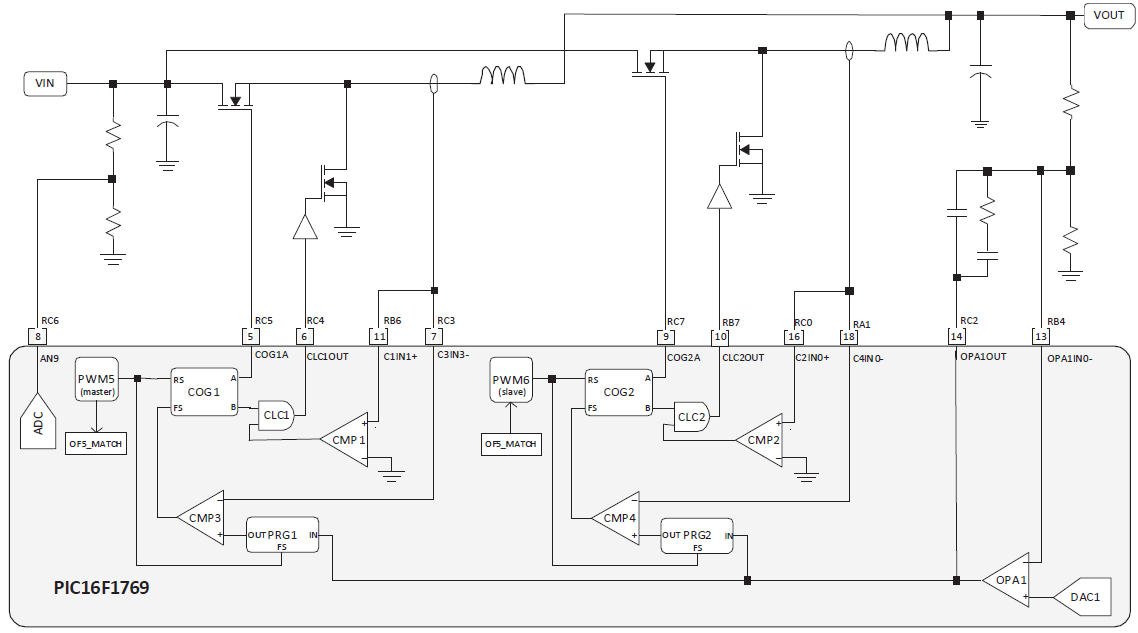

Составляющие схемы блоков питания с ШИМ-контроллерами

Типовая схема состоит из генератора импульсов, в основе которого лежит ШИМ-контроллер. Широтно-импульсная модуляция дает возможность собственноручно контролировать амплитуду сигнала на выходе ФНЧ, изменяя при необходимости длительность импульса или его скважность. Сильная сторона ШИМ – высокий КПД усилителей мощности, в особенности звука, что в целом обеспечивает устройствам довольно обширную сферу применения.

ШИМ-контроллеры для блоков питания могут использоваться в схемах с различными мощностями. Для реализации относительно маломощных схем необязательно включать в их состав большое число элементов – в качестве ключа может выступать обычный полевой транзистор.

ШИМ-контроллеры для источников питания большой мощности могут иметь также элементы управления выходным ключом (драйверы). В качестве выходных ключей рекомендуется использовать IGBT-транзисторы.

Основные проблемы ШИМ-преобразователей

При работе любого устройства полностью исключить вероятность поломки невозможно, и преобразователей это тоже касается. Сложность конструкции при этом не имеет значения, проблемы в эксплуатации может вызвать даже известный ШИМ-контроллер TL494. Неисправности имеют различную природу – некоторые из них можно выявить на глаз, а для обнаружения других требуется специальное измерительное оборудование.

Чтобы узнать, как проверить ШИМ-контроллер, следует ознакомится со списком основных неисправностей приборов, а лишь позже – с вариантами их устранения.

Диагностика неисправностей

Одна из часто встречающихся проблем – пробой ключевых транзисторов. Результаты можно увидеть не только при попытке запуска устройства, но и при его обследовании с помощью мультиметра.

Кроме того, существуют и другие неисправности, которые несколько сложнее обнаружить. Перед тем как проверить ШИМ-контроллер непосредственно, можно рассмотреть самые распространенные случаи поломок. К примеру:

• Контроллер глохнет после старта – обрыв петли ОС, перепад по току, проблемы с конденсатором на выходе фильтра (если таковой имеется), драйвером; возможно, разладилось управление ШИМ-контроллером. Надо осмотреть устройство на предмет сколов и деформаций, замерить показатели нагрузки и сравнить их с типовыми.
• ШИМ-контроллер не стартует – отсутствует одно из входных напряжений или устройство неисправно. Может помочь осмотр и замер выходного напряжения, в крайнем случае, замена на заведомо рабочий аналог.
• Напряжение на выходе отличается от номинального – проблемы с петлей ООС или с контроллером.
• После старта ШИМ на БП уходит в защиту при отсутствии КЗ на ключах – некорректная работа ШИМ или драйверов.
• Нестабильная работа платы, наличие странных звуков – обрыв петли ООС или цепочки RC, деградация емкости фильтра.

В заключение

Универсальные и многофункциональные ШИМ-контроллеры сейчас можно встретить практически везде. Они служат не только в качестве неотъемлемой составляющей блоков питания большинства современных устройств – типовых компьютеров и других повседневных девайсов. На основе контроллеров разрабатываются новые технологии, позволяющие существенно сократить расход ресурсов во многих отраслях человеческой деятельности. Владельцам частных домов пригодятся контроллеры заряда аккумуляторов от фотоэлектрических батарей, основанные на принципе широтно-импульсной модуляции тока заряда.

Высокий коэффициент полезного действия делает разработку новых устройств, действие которых основывается на принципе ШИМ, весьма перспективной. Вторичные источники питания – вовсе не единственное направление деятельности.

Похожие статьи

• Микросхема 555: описание и практическое применение
• ШИМ-регулятор. Широтно-импульсная модуляция. Схема
• ПИД-регулятор: описание, состав, настройка
• Как сделать импульсные блоки питания своими руками?
• Операционный усилитель LM358: схема включения, аналог, datasheet
• Импульсный блок питания: характерные особенности
• Контроллеры — это устройства управления в электронике и вычислительной технике. Контроллер: определение, схема, устройство и виды

Также читайте

Тест

MPPT против ШИМ | В чем разница между MPPT и PWM?

Часто это один из первых вопросов, которые задают люди, попадающие в солнечные системы. Существует две основные категории контроллеров солнечной зарядки, поэтому , какой из них лучше, PWM или MPPT ? Простой вопрос, на который не всегда можно найти простой ответ.

В чем разница между контроллерами заряда PWM и MPPT?

Разница между MPPT и ШИМ-контроллерами заключается в том, что ШИМ-контроллер снижает напряжение солнечной панели до уровня чуть выше напряжения батареи, вдали от точки максимальной мощности (MPP) панели. Контроллер заряда MPPT согласовывает свое внутреннее сопротивление с характеристическим сопротивлением солнечной панели, потребляя ток в точке максимальной мощности.

Как обычно, я решил выяснить это для себя и поставил небольшой эксперимент на примере каждого контроллера в одинаковых уровнях инсоляции , измерив мощность панели в ваттах так как каждая панель заряжает идентичный аккумулятор .

Ниже моего собственного эксперимента я добавил видео с расшифровкой довольно хорошего объяснения того, как работает каждый тип, но прежде чем я продолжу, вот результаты моих выводов.

Контроллеры MPPT используют точку максимальной мощности солнечной панели. В этот момент напряжение и ток максимальны, как и выходная мощность в ваттах, поскольку V x I = ватты.

В ходе испытаний контроллер MPPT передал на 20–25 % больше энергии для зарядки аккумулятора, чем контроллер ШИМ в идентичных условиях.

Перейдем к деталям теста.

---

---

MPPT VS Test Test By Author

Используемое оборудование:

• 100 Вт. контроллер (без торговой марки)
• среднего диапазона 350 Вт MPPT (30 [email protected] вольт) солнечный контроллер заряда (MPPT5025A-DUO-BT)
• Ваттметр постоянного тока
• Литий-фосфатный аккумулятор 30 Ач (используется в качестве нагрузки)

MPPT всегда лучше

чем ШИМ?

MPPT против PWM Процедура тестирования:

После обширных исследований в Интернете кажется, что распространенное мнение о том, что контроллеры MPPT до на 30% эффективнее , чем PWM, не совсем верно во всех ситуациях.

Многие профессионалы утверждают, что для небольших массивов в теплом климате разница незначительна и что MPPT по-настоящему проявляет себя только тогда, когда несколько панелей соединены последовательно , тем самым повышая входное напряжение PV выше напряжения на клеммах батареи. .

Другая проблема заключается в том, чтобы убедиться, что условия тестирования между контроллерами/панелями идентичны, особенно в маломощных системах мощностью менее 200 Вт. Тем не менее, я пойду дальше и посмотрю, какие результаты я получу.

В качестве нагрузки использую частично разряженную литиевую батарею . Чтобы убедиться, что я не попаду в ловушку использования двух неидентичных батарей, я протестирую оба контроллера с одинаковыми панелями ( 2 x 100 Вт ) и одной и той же батареей в течение 2 часа каждый в середине дня. день в точно таких же солнечных условиях. Я не буду измерять освещенность, так как это сравнительный тест .

Панели будут соединены в параллельно для теста PWM (входное напряжение PV = 21 вольт ) и в серии для теста MPPT ( 42 вольта ) – я читал, что MPPT работает лучше, когда входное напряжение PV значительно выше, чем напряжение на клеммах аккумулятора.

Как проверить контроллер заряда MPPT?

В каждом случае панели были наклонены под одним и тем же углом перпендикулярно солнцу в яркий день.
