Проверка светодиодов в лампе: Как проверить светодиодную лампу, ленту и других диодов мультиметром на работоспособность

Как проверить светодиодную лампу, ленту и других диодов мультиметром на работоспособность

Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.

Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.

Содержание

• Проверка светодиодных ламп
  • Проверка мультиметром
  • Проверка подручными материалами
  • Проверка светодиодов без выпаивания
• Проверка исправности светодиодов в фонаре
• Проверка LED-прожектора
• Проверка инфракрасного диода
• Проверка светодиодной ленты

Проверка светодиодных ламп

Важны четыре основные характеристики светодиодов (СД) — рабочий ток, прямое падение напряжения, мощность и световой поток. Рабочий ток индивидуален для каждого изделия и указывается на корпусе. С падением напряжения все гораздо проще — его значение зависит от цвета и материала, из которого изготовлено устройство.

Обычно зависимость напряжения от цвета СД следующая:

• красные — 1,5-2 В;
• оранжевые и желтые — 1,8-2,2 В;
• зеленые — 1,9-4 В;
• синие и белые — 3-3,5 В;
• белые, синие и зеленые — 3-3,6 В.

Важно! Все параметры измеряются мультиметром. И для этого не нужно быть квалифицированным электриком!

Другой способ проверить светодиод (LED) — подключить его к источнику питания, состоящему из батареек. Из подручных средств, используемых при определении неисправностей, выделим зарядные устройства для мобильных телефонов (или более мощные – для фонарей).

Проверка мультиметром

При использовании мультиметра выполните следующие действия:

1. Поверните тумблер, установив его на режим проверки LED-диодов.
2. Подключите провода мультиметра к светодиоду.
3. Убедитесь, что соблюдаете полярность СД: красные питаются от анода, черные — от катода.

При правильном подключении прибор засветится, в противном случае показания на мультиметре не изменятся.

Определяйте неисправности при минимальном освещении, чтобы повысить вероятность фиксирования свечения СД. При его отсутствии ориентируйтесь на показатели мультиметра — на работающем элементе значение должно быть отличным от показаний по умолчанию.

Есть более простой метод — прозванивание LED-диодов. Мультиметр используется для проверки транзисторов. В секции PNP катод подключите к отверстию C, а анод — к E.

Проверка подручными материалами

Для обнаружения неисправностей светодиодов используют LED-тестер, изготавливаемый из подручных средств, — нескольких пальчиковых батареек, соединенных параллельно, или мощной «Кроны».

Также тестер собирается из ненужной зарядки для телефона или другого электрического прибора. Отрежьте разъем на конце шнура, зачистите провода. Красный (плюс) присоедините к аноду, а черный (минус) — к катоду. Если будет достаточно напряжения, то СД загорится.

Зарядные устройства от фонариков пригодятся в том случае, если неисправны лампочка или лента с более мощными светодиодами.

Проверка светодиодов без выпаивания

Для подключения щупов мультиметра соедините их при помощи пайки с небольшим металлическим предметом — канцелярской скрепкой. Между ними установите текстолитовую пластину, заизолировав ее клейкой лентой. Эта простая конструкция — безопасный проводник для фиксации щупов. Подключитесь к светодиоду, не выпаивая его из схемы.

Проверка исправности светодиодов в фонаре

Перед определением неисправностей удалите из фонарика батарейку, разберите его и выньте текстолитовую плату, к которой прикреплен нужный СД. Воспользуйтесь тестером, подключив к нему щупы через PNP-разъем. Выпаивать диод необязательно — замеры производятся на плате. Устройство засветится только при прямом включении!

При параллельном подключении светодиодов замерьте сопротивление всей схемы. Если оно будет близко к нулю, то один из полупроводников работает некорректно. Чтобы определить, какой именно, воспользуйтесь методом, указанным выше, изучая каждый СД отдельно.

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

Проверка инфракрасного диода

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.

Проверка светодиодной ленты

Светодиодная лента — источник света из нескольких LED-элементов. СД группируются по три штуки на участок. Тогда ленту можно разделить на отрезки любой длины без ухудшения эксплуатационных характеристик.

Чтобы убедиться в ее работоспособности, подайте электрический ток на контакты. Исправная будет светиться вся. Если горит лишь часть, проблемы в токопроводящем кабеле. Его необходимо проверить мультиметром.

Если не будет светиться целый участок из трех светодиодов, проблема в этих элементах. Осмотрите каждый из них и измерьте сопротивление резистора всей группы.

Рассмотренные методы проверки LED-диодов в осветительных приборах просты — вооружитесь мультиметром или проводами с парой пальчиковых батареек. В случае обнаружения неисправного элемента замените его или отнесите в мастерскую.

Как проверить светодиодную лампочку (мультиметром) в домашних условиях

На чтение 7 мин Просмотров 21.7к. Опубликовано

06.08.2020 Обновлено 28.05.2022

Содержание

1. Подготовка мультиметра для проверки
2. Этапы проверки LED-лампы 220 В
3. Прозвонка отдельных светодиодов
4. Проверка LED-прожектора
5. Проверка светодиодного моста
6. Как проверить, не выпаивая диод
7. Почему светодиодные лампы выходят из строя
8. Заключение

Поскольку колба LED-лампочки не прозрачная, визуально не получится определить, какие из чипов перегорели. Это касается и остальных элементов. Чтобы проверить светодиодную лампу, используют мультиметр – прибор для измерения сопротивления и тока. Также он понадобится при проверке кабеля на обрыв.

Чтобы выявить неисправность, следует научиться пользоваться мультиметром, узнать принцип его работы, ознакомиться с режимами и правилами подготовки к использованию. Существуют аналоговые и цифровые мультиметры. Специалисты советуют покупать второй вариант из-за более точных показателей при диагностике.

Подготовка мультиметра для проверки

Перед проверкой нужно внимательно осмотреть мультиметр на отсутствие повреждений. Крышка батарейного отсека должна закрываться плотно. Далее стоит проверить щупы и идущие к ним провода. Если необходимо сделать изоляцию, для этого подойдёт изолента или термоусадочная трубка. На щупах не должно быть сколов, в противном случае их стоит обмотать так же.

Перед работой режим нужно переключить на сопротивление 200 Ом. Черный кабель подключается к гнезду «Com», а красный к измеряемым величинам. На экране должна появиться единица. Если показание другое, мультиметр сломан или работает некорректно. Далее щупы скрещиваются между собой, после чего вместо единицы должен появиться 0.

Рис.1 – мультиметр.

Эти показания говорят что тестер работает правильно. Если изображение на дисплее бледное или цифры мигают, скорее всего, батарейки садятся. Для проверки светодиодной лампы необходимо выбрать на тумблере режим «поиск обрыва». Он обозначен пиктограммой чипа.

Этапы проверки LED-лампы 220 В

Чтобы проверить светодиоды в лампе на 220 В тестером, необходимо выполнить следующее:

1. Проверить тумблер и установить режим проверки чипов.
2. Подключить провода к проверяемому диоду.
3. Проверить полярность.

Если всё сделано правильно, показатели на экране изменятся. Ещё один способ диагностики — проверить транзисторы. На участке pnp катод подключается к отверстию «C», а анод к «E».

Читайте также

Виды светодиодов, которые используются в лампах на 220 Вольт



Прозвонка отдельных светодиодов

Для прозвонки отдельных светодиодов мультиметр следует перевести в режим проверки транзисторов Hfe. После диод вставляется в разъем, как на фото.

Рис.2 – прозвонка чипов через режим Hfe.

Данные контакты являются минусовыми и плюсовыми электродами, заставляющими диод светиться. Важно не перепутать полярность, так как светодиод не загорится. На всякий случай можно поменять местами выводы чипа, чтобы убедиться в его неисправности.

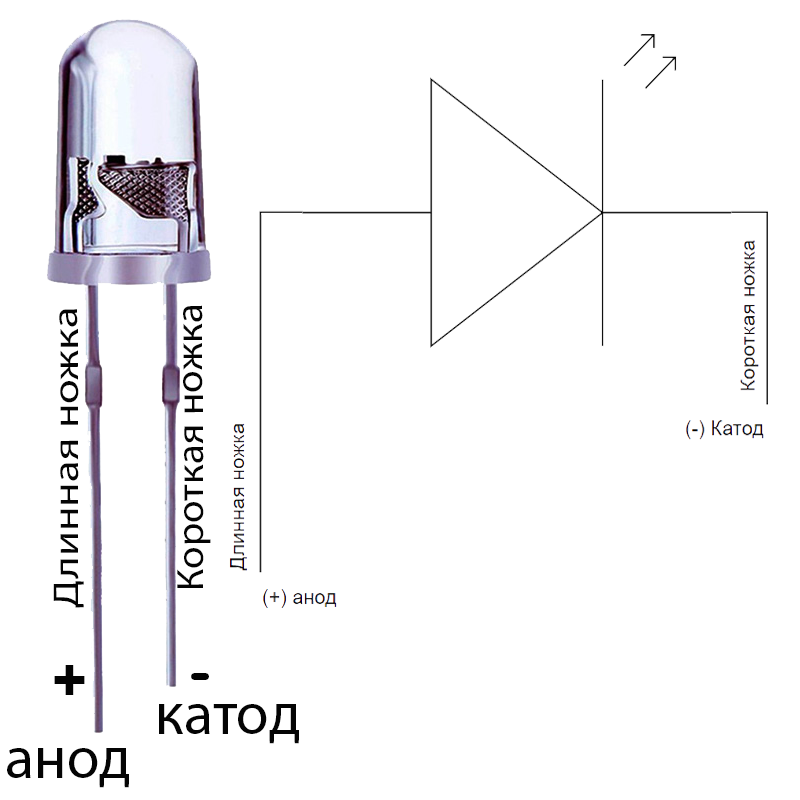

Перед прозвонкой определите, где у диода анод и катод. Мультиметры могут иметь разные характеристики и конструкцию, а гнезда для проверки иногда отличаются. Но каждый имеет все необходимые слоты.

Проверка LED-прожектора

Определите тип светодиода. Если он имеет вид желтого квадрата, проверить его с помощью мультиметра не получится, так как напряжение такого источника иногда превышает 30 Вольт. В данном случае для проверки используется рабочий драйвер с соответствующим напряжением и током.

Рис.3 – прожектор с одним мощным светодиодом.

Если в прожектор установлена плата с большим количеством SMD-чипов, его можно проверить мультиметром.

Рис.4 – прожектор с платой и светодиодами SMD.

Внутри корпуса находится драйвер, прокладки для защиты от влаги и плата с диодами. После разборки действовать нужно также, как и в случае с проверкой LED-лампы.

Проверка светодиодного моста

Засветить мост целиком мультиметром не получится. Иногда можно получить легкое свечение в Hfe. В режиме проверки диодов проверяется каждый из чипов отдельно.

Рис. 5 – токоведущие части ленты.

Если проверяются токоведущие части, тестер следует перевести в режим прозвонки и пройтись по каждому выводу питания на всех концах проверяемой зоны. Таким образом можно отыскать поврежденную часть моста. На фото синей и красной полосой выделены зоны, которые должны прозваниваться от начала ленты и до конца.

Как проверить, не выпаивая диод

Светодиоды, установленные на плату, проверяются с помощью щупа. Но стандартные инструменты могут и не пролезть в разъем для транзистора. Здесь понадобится тонкий проводник. Это могут быть:

• швейные иглы;
• часть кабеля или жилки из многожильного провода;
• канцелярские разогнутые скрепки.

Проводник придется припаять к фольгированному щупу или подсоединить без штекера, получив переходник. Если используется фольгированная пластинка с припаянными кусочками проволоки, необходимо вставить её в соответствующий слот мультиметра и воспользоваться самодельными щупами.

Почему светодиодные лампы выходят из строя

Светодиодом называется полупроводниковое устройство, внешне напоминающее стандартный диод. Они отличаются малым пределом обратного напряжения. Электрический разряд или некорректная настройка схемы могут спровоцировать перегорание чипов. Малоточные яркие диоды, которые служат индикаторами источников питания, чаще всего перегорают из-за нестабильности напряжения в сети.

Самые распространенные причины перегорания диодных ламп – это:

• неправильная сила тока. В характеристиках, прописанных на упаковке, указывается максимальный срок службы. Но это параметр при оптимальном токе около 20 мА. Китайские лампочки редко отличаются качеством, так как производители устанавливают в них дешевые чипы, часто использующиеся для подсветки дисплеев гаджетов. Эти элементы рассчитаны на 5 мА и перегорают быстро;
• низкое качество диодов. С целью экономии производители нередко устанавливают в лампу чипы, изготовленные по устаревшим технологиям, а именно с прозрачным р-контактом. Этот вариант самый экономичный и применяемый для подсветки экранов смартфонов. При нагревании срок службы таких светодиодов значительно сокращается. Поэтому их нельзя использовать в светильниках;
• тепловыделение. Иногда лампочка перегорает из-за перегрева. Это может быть спровоцировано плохим сочетанием корпуса со светодиодами. Например, если чип разработан на основе новейших технологий, работать в корпусе чипов прошлых поколений он будет с трудом и быстро перегорит. В большинстве случаев это связано с размером посадочного гнезда.
• некачественная сборка. Из-за жесткой конкуренции производители пытаются выводить на рынок как можно больше устройств. Поэтому контроль сборки снижается, что становится причиной деградации диодов.
• неправильное использование.
  Перегрев лампочки может произойти не только из-за нарушения технологии сборки. Иногда целесообразнее приобретать лампы российских производителей, так как они адаптированы под работу местных сетей и лучше переносят перепады напряжения.

Рис. 6 – низкокачественная диодная лампа.

Заключение

Мультиметр – один из лучших вариантов проверки работоспособности светодиодной лампы. Единственное, что требуется от мастера, это научится использовать его и настраивать. Неправильная настройка тестера может привести к некорректным результатам.

Как проверить светодиодную лампочку (мультиметром) в домашних условиях

Опубликовано: 29.08. 2021

23023

1. Подготовка мультиметра к проверке

2. Этапы проверки светодиодной лампы 220В 3 Тестирование3

отдельных светодиодов

4. Проверка светодиодного прожектора

5. Проверка светодиодного моста

6. Как проверить не выпаивая диод

7. Почему светодиодные лампочки выходят из строя

8. Заключение

Так как лампочка светодиода лампочка не прозрачная, визуально определить какая из фишек перегорела не возможно. Это относится и к другим элементам. Для проверки светодиодной лампы используется мультиметр — прибор для измерения сопротивления и силы тока. Он также понадобится для проверки троса на предмет обрывов.

Для выявления неисправности следует научиться пользоваться мультиметром, узнать принцип его работы, ознакомиться с режимами и правилами подготовки к использованию. Различают аналоговые и цифровые мультиметры. Специалисты советуют покупать вторую версию из-за более точных показателей в диагностике.

Подготовка мультиметра к проверке

Перед проверкой необходимо внимательно осмотреть мультиметр на наличие повреждений. Крышка батарейного отсека должна плотно закрываться. Далее стоит проверить щупы и идущие к ним провода. Если необходимо утеплить, подойдет изолента или термоусадочная трубка. На щупах не должно быть сколов, в остальном их нужно завернуть точно так же.

Перед работой необходимо переключить режим на сопротивление 200 Ом. Подсоедините черный кабель к разъему «Com», а красный кабель к измеренным значениям. На экране должна появиться единица. Если показания отличаются, мультиметр сломан или работает некорректно. Затем щупы скрещиваются друг с другом, после чего вместо единицы должен появиться 0.

Рис.1 – мультиметр.

Это показание говорит о том, что тестер работает правильно. Если изображение на дисплее бледное или цифры мигают, скорее всего, батарейки разряжены. Для проверки светодиодной лампы необходимо на тумблере выбрать режим «поиск поломки». Обозначается значком чипа.

Этапы проверки светодиодной лампы 220В

Для проверки светодиодов в лампе 220В тестером необходимо сделать следующее:

• проверить тумблер и установить режим проверки микросхемы;
• подключить провода к проверяемому диоду;
• проверьте полярность.

Если все сделано правильно, индикаторы на экране изменятся. Еще одним способом диагностики является проверка транзисторов. В секции pnp катод подключается к порту «C», а анод — к «E».

Проверка отдельных светодиодов

Для подключения отдельных светодиодов мультиметр должен быть переключен в режим проверки транзисторов Hfe. После диод вставляется в разъем как на картинке.

Рис.2 – тестирование чипов через режим Hfe.

Эти штырьки представляют собой отрицательный и положительный электроды, которые заставляют диод светиться. Важно не перепутать полярность, так как светодиод не загорится. На всякий случай можно поменять местами контакты чипа, чтобы убедиться, что он неисправен.

Перед проверкой диода определите, где находится анод и катод диода. Мультиметры могут иметь разные характеристики и конструкции, а также тестовые слоты иногда отличаются. Но в каждом из них есть все необходимые слоты.

Проверка светодиодного осветителя

Определение типа светодиода. Если он выглядит как желтый квадрат, проверить его мультиметром не получится, потому что напряжение такого источника иногда превышает 30 вольт. В этом случае исправный драйвер используется для тестирования драйвера с соответствующим напряжением и током.

Рис.3 – осветитель с одним мощным светодиодом.

Если на плате осветителя много SMD-чипов, это можно проверить мультиметром.

Рис.4 – осветитель с платой и SMD светодиодами.

Внутри корпуса находится драйвер, прокладки для защиты от влаги и плата с диодами. После разборки действовать так же, как при проверке светодиодной лампы.

Проверка светодиодного моста

Невозможно осветить весь мост мультиметром. Иногда вы можете получить легкое свечение в Hfe. В режиме проверки диодов проверяется каждая микросхема отдельно.

Рис. 5 – токоведущие части полосы.

При проверке токоведущих частей тестер следует перевести в тестовый режим и пройтись по каждому силовому проводу на всех концах проверяемого участка. Так вы сможете найти поврежденную часть моста. На фото сине-красной полосой обозначены зоны, которые следует тестировать от начала полосы до конца.

Как проверить не выпаивая диод

Установленные на плате светодиоды проверяются стилусом. Но стандартные инструменты могут не пройти через разъем для транзистора. Здесь понадобится тонкий проводник. Это могут быть:

• швейные иглы;
• Кусок кабеля или жилы многожильного провода;
• канцелярские скрепки.

Проводник придется припаять к фольгированному стилусу или подключить без вилки, получив переходник. Если используется пластина из фольги с припаянными отрезками проводов, то ее необходимо вставить в соответствующий слот мультиметра и использовать самодельные щупы.

Почему светодиодные лампы выходят из строя

Светодиод представляет собой полупроводниковое устройство, внешне похожее на обычный диод. Имеют небольшой предел обратного напряжения. Электрический разряд или неправильно отрегулированная цепь могут привести к перегоранию микросхем. Слаботочные яркие диоды, служащие индикаторами питания, чаще всего перегорают из-за нестабильного сетевого напряжения.

Желательно посмотреть видео: Как проверить светодиод в светодиодной лампе мультиметром.

Наиболее распространенные причины перегорания светодиодных ламп – это:

• Неправильный ток. В характеристиках, прописанных на упаковке, указан максимальный срок службы. Но этот параметр при оптимальном токе около 20 мА. Китайские лампочки редко бывают качественными, так как производители устанавливают в них дешевые чипы, часто используемые для подсветки дисплеев гаджетов. Эти элементы рассчитаны на 5 мА и быстро перегорают;
• Низкое качество диодов. В целях экономии производители часто устанавливают в лампы микросхемы, выполненные по устаревшей технологии, а именно с прозрачным p-контактом. Этот вариант самый экономичный и используется для подсветки экранов смартфонов. При нагреве срок службы таких светодиодов значительно сокращается. Поэтому их нельзя использовать в светильниках;
• Производство тепла. Иногда лампочка перегорает из-за перегрева. Это может быть спровоцировано неудачным сочетанием корпуса со светодиодами. Например, если микросхема разработана на основе новейших технологий, в корпусах микросхем прошлых поколений будет сложно работать, и они быстро сгорят. В большинстве случаев это связано с размером посадочного места.
• некачественная сборка. Из-за жесткой конкуренции производители стараются выпустить на рынок как можно больше устройств. Поэтому контроль сборки снижается, что становится причиной деградации диода.
• Использование не по назначению. Перегрев лампочки может произойти не только из-за нарушения технологии сборки. Иногда целесообразно покупать лампы российских производителей, так как они адаптированы к локальной сети и лучше переносят перепады напряжения.

Рис. 6 – некачественная диодная лампа.

Светодиодные ленты монтируются только на алюминиевый профиль. Если лампа постоянно перегорает независимо от производителя, нужно проверить проводку.

Рекомендуем изучить: Ремонт светодиодных ламп в домашних условиях.

Заключение

Мультиметр – один из лучших вариантов проверки работоспособности светодиодной лампочки. Единственное, что требуется от мастера, это научиться им пользоваться и настраивать. Неправильная настройка тестера может привести к неправильным результатам. Мультиметр

– Как проверить бытовую светодиодную лампочку?

спросил 4 года, 7 месяцев назад

Изменено 4 года, 7 месяцев назад

Просмотрено 14 тысяч раз

Что-то не так с моей цокольной светодиодной лампочкой GU10 или с осветительным прибором, но я не знаю, что не так. Светильник/лампа не работает и никогда не работал (новая установка). Светильник установлен профессионально. Сейчас я отключил светильник от сети и занимаюсь устранением неполадок.

Устранение неполадок затруднено, поскольку у меня есть только один светильник и одна лампочка с разъемом GU10.

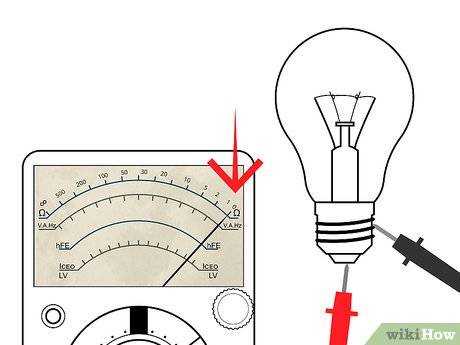

С лампами накаливания я мог легко проверить, не повреждена ли лампочка. Визуальная проверка нити накала была простой начальной проверкой, чтобы увидеть, не перегорела ли нить накала, а проверка (отсутствия) сопротивления с помощью мультиметра подтвердит, имеет ли лампа полную цепь.

Мой мультиметр не показывает полную цепь даже для заведомо исправной лампочки другого типа («обычный» винтовой цоколь), и у меня есть только один светильник, который принимает лампочки GU10.

Я проверил клеммы на основании светильника, и между входящим (и исходящим) проводом и основанием, на котором находится светильник, существует полная цепь.

Интуиция подсказывает, что это свет, но я не уверен.

Как я могу легко убедиться, что светодиодная лампа работает так же, как раньше с лампами накаливания?

К вашему сведению, это аналогичная лампа, которую продает Amazon.

• светодиод
• мультиметр

3

С помощью мультиметра внимательно прощупайте в режиме вольт эти две точки в розетке. Вы должны прочитать то же напряжение, что и сеть переменного тока. Убедитесь, что вы понимаете опасность измерения сетевого напряжения.

Также убедитесь, что вы выкручиваете лампочку в правильном направлении.

2

Вам нужно проверить 3 основные вещи.

1, лампочка. Если можете, поставьте его в заведомо работающее приспособление. Если не работает, то скорее всего лампочка.

2, приспособление. Вставьте в него другую лампочку. Если он работает, это лампочка, если нет, может быть, светильник или выше по течению.
