Проверка тиристора ку202н: разные способы, схема для проверки

Тиристор КУ202Н,М (10А, 400V)

Share
Tweet

style=»display:inline-block;width:728px;height:90px» data-ad-client=»ca-pub-5076466341839286″ data-ad-slot=»8788166382″> На своем блоге я поместил рассылку на бесплатные уроки на тему: «Тиристоры. Это очень непросто!». В этих уроках я, в популярной форме, постарался как можно проще изложить суть работы тиристора: как он устроен, как работает в цепи постоянного и переменного тока. Привел много действующих схем на тиристорах и динисторах.

В этом уроке, по просьбе подписчиков, привожу несколько примеров проверки тиристора на целостность.

Как же проверить тиристор?

Предварительная проверка тиристора проводится с помощью тестера-омметра или цифрового мультиметра. Переключатель цифрового мультиметра должен стоять в положении проверки диодов. С помощью омметра или мультиметра, проверяются переходы тиристора: управляющий электрод – катод и переход анод – катод. Сопротивление перехода тиристора, управляющий электрод – катод, должно быть в пределах 50 – 500 Ом. В каждом случае величина этого сопротивления должна быть примерно одинакова при прямом и обратном измерении. Чем больше величина этого сопротивления, тем чувствительнее тиристор. Другими словами, будет меньше величина тока управляющего электрода, при котором тиристор переходит из закрытого состояния в открытое состояние. У исправного тиристора величина сопротивления перехода анод – катод, при прямом и обратном измерении, должна быть очень большой, то есть имеет «бесконечную» величину. Положительный результат этой предварительной проверки, еще ни о чем не говорит. Если тиристор уже стоял где то в схеме, у него может быть «прогорел» переход анод — катод. Эту неисправность тиристора мультиметром не определишь.

Основную проверку тиристора нужно проводить, используя дополнительные источники питания. В этом случае полностью проверяется работа тиристора. Тиристор перейдет в открытое состояние в том случае, если через переход, катод – управляющий электрод, пройдет кратковременный импульс тока, достаточный для открытия тиристора.

Такой ток можно получить двумя способами: 1. Использовать основной источник питания и резистор R, как на рисунке №1. 2. Использовать дополнительный источник управляющего напряжения, как на рисунке №2.

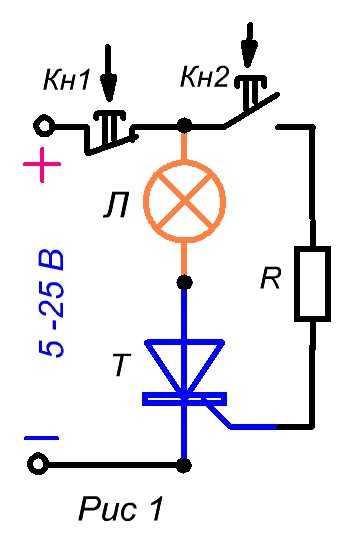

Рассмотрим схему проверки тиристора на рисунке №1. Можно изготовить небольшую испытательную плату, на которой разместить провода, индикаторную лампочку и кнопки переключения.

Конструкция

Конструктивно тиристор КУ202Н и вся серия выполнены в металлическом корпусе

из медного сплава с покрытием, который имеет выводы под резьбу и два вывода под пайку различной толщины и высоты. Размер резьбового отвода или анода (А) составляет М6 под гайку. Выводы выполнены жесткими путем заливки эпоксидной смолой, но при выполнении монтажа не следует применять усилия более 0,98 Н.

При выполнении пайки силового вывода (К) необходимо соблюдать минимальное расстояние до стекла не менее 7 мм, так как высокой температурой его целостность может нарушиться. При выполнении подключения управляющего вывода (УЭ) следует выдержать расстояние до стекла не менее 3,5 мм по той же причине. При этом общее время удерживания паяльника не рекомендуется превышать более 3 с. Эффективная температура жала паяльного инструмента не должна превышать +260 градусов.

Проведем проверку тиристора при питании схемы постоянным током.

В качестве нагрузочного сопротивления и наглядного индикатора работы тиристора, применим маломощную электрическую лампочку на соответствующее напряжение. Величина сопротивления резистора R выбирается из расчета, чтобы ток, протекающий через управляющий электрод – катод, был достаточным для включения тиристора. Ток управления тиристором пройдет по цепи: плюс (+) – замкнутая кнопка Кн1 – замкнутая кнопка Кн2 – резистор R – управляющий электрод – катод – минус (-). Ток управления тиристора для КУ202 по справочнику равен 0,1 ампера. В реальности, ток включения тиристора, где то 20 – 50 миллиампер и даже меньше. Возьмем 20 миллиампер, или 0,02 ампера. Основным источником питания может быть любой выпрямитель, аккумулятор или набор батареек. Напряжение может быть любым, от 5 до 25 вольт. Определим сопротивление резистора R. Возьмем для расчета источник питания U = 12 вольт. R = U : I = 12 В : 0,02 А = 600 Ом. Где: U – напряжение источника питания; I – ток в цепи управляющего электрода.

Величина резистора R будет равна 600 Ом. Если напряжение источника будет, например, 24 Вольта, то соответственно R = 1200 Ом.

Схема на рисунке №1 работает следующим образом.

В исходном состоянии тиристор закрыт, электрическая лампочка не горит. Схема в таком состоянии может находиться сколько угодно долго. Нажмем кнопку Кн2 и отпустим. По цепи управляющего электрода пойдет импульс тока управления. Тиристор откроется. Лампочка будет гореть, даже если будет оборвана цепь управляющего электрода. Нажмем и отпустим кнопку Кн1. Цепь тока нагрузки, проходящего через тиристор, оборвется и тиристор закроется. Схема придет в исходное состояние.

Аналоги КУ202Н

Как и любые другие устройства, отечественный тиристор КУ202 имеет зарубежный аналог

, который по своим параметрам относится к той же категории компонентов. Зарубежные производители давно ушли от производства такого форм-фактора по мощности тиристоров в металлическом корпусе. На рынке будут доступны только элементы в корпусе транзистора ТО220. Поэтому в любом случае придется внести конструктивные изменения в плату и монтажное место в частности.

К зарубежным аналогам тиристора КУ202Н относятся устройства:

• ВТ138;
• ВТ151.

Параметры незначительно отличаются от вышеописанного компонента, и средний ток в том числе, равен 7,5 А. Также можно применить в схемах более новый российский элемент Т112-10. Он имеет также металлический корпус с резьбовым отводом, но его размеры будут несколько меньше.

Проверим работу тиристора в цепи переменного тока.

Вместо источника постоянного напряжения U включим переменное напряжение 12 вольт, от какого либо трансформатора (рисунок №2).

В исходном состоянии лампочка гореть не будет. Нажмем кнопку Кн2. При нажатой кнопке лампочка горит. При отжатой кнопке — тухнет. При этом лампочка горит «в пол – накала». Это происходит потому, что тиристор пропускает только положительную полуволну переменного напряжения. Если вместо тиристора будем проверять симистор, например КУ208, то лампочка будет гореть в полный накал. Симистор пропускает обе полуволны переменного напряжения.

Для схемы «3 схемы простых радио-микрофонов»

Радиошпион3 схемы радио-микрофоновМодель с универсальным питанием 3-12v.Рассматривается как наиболее массовая, простая, качественная и удобная для серийного производства. Схема изображена на рисунке 1.Рис.1В скобках указаны разбросы элементов. Без скобок оптимальное важность.Микрофон МКЭ 332/333А-Б, транзистор Т1-КТ6111В, КТ3102А-Б, можно КТ315А-Б, но у них больше разброс тока генерации.Из импортных- 2SC945. Катушка L1 имеет 6 витков проводаПЭВО,45-0,7, (диаметр 4мм) намотка впритирку. Частота собранной схемы 82-90 Мгц. На 92-97 Мгц схему настраивают разжимом витков L1. все резисторы МЛТ-0,125;0,25. Конденсаторы (кроме С3) керамические дисковые импортные. С3- керамический 0,22-0,47 Мкф. Или мини электролит 0,47-4,7 Мкф. Порядок наладки следующий: проверить ток потребления (8-10 мА) от 9V «Крона». регулятор мощности на симисторе тс122-25 Антенна припаивается к 1,2-1,4 витка от «холодного» конца катушки L1. Длина антенны 1000-1070 мм. (я брал 500, нормально), выполнена из многожильного провода диаметром 0,8-1,4 мм. С изоляцией. Дальность в городе 120-160 м, если показания меньше, то нужно увеличить связь антенны с контуром путём сдвига точки припайки А2 до 1,5-1,6 витка.Срок службы с «Кроной» импортной =2-3 суток, с СЦ-012= 1 сутки. Передатчик с питанием от телефонной линии рис2. является вариантом базовой схемы.Рис.2L1=6 витков провода ПЭВ 0,3-0,4 на оправке 2,6-3,0 мм виток к витку. ТЛФ передатчик должен иметь так потребления 10-12 мА в линияхс блокиратором и в линиях без блокиратора 16-18 мА в линиях с блокиратором. Для получения этого тока нужно транзисторы, отобранные под ток 7,0-8,5 мА. Наладка сводится к измерению т…
Смотреть описание схемы …

Как проверить тиристор от отдельного источника управляющего напряжения?

Вернемся к первой схеме проверки тиристора, от источника постоянного напряжения, но несколько видоизменив ее.

Смотрим рисунок №3.

В этой схеме ток управляющего электрода подается от отдельного источника. В качестве него можно использовать плоскую батарейку. При кратковременном нажатии на кнопку Кн2, лампочка так же загорится, как и в случае на рисунке №1. Ток управляющего электрода должен быть не менее 15 – 20 миллиампер. Запирается тиристор, так же, нажатием кнопки Кн1. Так проверяются
«не запираемые» тиристоры (КУ201, КУ202, КУ208 и др.). Запираемый тиристор, например КУ204, отпирается положительным полюсом на управляющем электроде и минусом на катоде. Запирается, отрицательным напряжением на управляющем электроде и положительном на катоде. Менять полюсовку управляющего напряжения можно с помощью переключателя П. Нужно обратить внимание на то, что «запирающий ток» тиристора, почти в два раза больше отпирающего. Если вдруг тиристор КУ204 не будет запираться, нужно уменьшить величину сопротивления резистора R до 50 Ом. style=»display:inline-block;width:728px;height:90px» data-ad-client=»ca-pub-5076466341839286″ data-ad-slot=»8788166382″>
Share

Поделиться в соц. сетях

Нравится

Регулятор мощности

В схеме реализован принцип частотно-импульсного регулирования угла отпирания тиристоров за счет синхронизации с сетью. Такое управление является наиболее эффективным и надежным, так как тиристор работает в нормальных режимах без завышения своих возможностей.

В схеме имеется генератор

, который формирует импульсы управления и сдвигает их относительно фронтов импульсов при переходе сетевого напряжения через ноль. Управляющая последовательность импульсов подается на УЭ и К. Напряжение в нагрузке выпрямляется при помощи двухполупериодного выпрямителя. Использование емкостей в схеме в качестве фильтров недопустимо, так как они будут нарушать главный принцип работы устройства. Такой регулятор мощности можно применить для управления температурой жала паяльника путем изменения напряжения его питания. Но если потребуется организоваться управления первичными цепями трансформатора, придется включить нагрузку перед диодным мостом. Ток регулирования должен быть не более 7,5 А.

Предварительно ознакомьтесь с классификацией тиристоров и перечнем их основных справочных параметров .

Блиц-советы

Рекомендации:

1. Перед тем как проверять тиристор, следует внимательно ознакомиться с техническими характеристиками данного устройства. Эти знание помогут быстрей и эффективней проверить тиристор.
2. Обычные, стандартные устройства для измерения (омметр, тестер, мультиметр) хорошо зарекомендовали себя для проверки тиристора, но современные приборы, дадут информацию намного точней. К тому же их гораздо легче использовать.
3. Во избежание неприятных ситуаций все схемы должны собираться в точности.
4. В работе с любыми диодными устройствами, включая тиристоры, нужно соблюдать технику безопасности.

Защита тиристора:

Тиристоры действуют на скорость увеличение прямого тока. В тиристорах обратный ток восстановления. Если этот ток упадет до низшего значения, может возникнуть перенапряжение. Чтобы предотвратить перенапряжения используются схемы ЦФТП. Также для защиты используют варисторы, их подключают к местам, где выводы индуктивной нагрузки.

Схемы зарядного устройства и характеристики

КУ202Н – кремниевый планарно-диффузионный, триодный, не запираемый тиристор формата P-N-P-N. Исходя из характеристик, указанных в Datasheet, устройство изготовлено для коммутации систем с малыми управляющими сигналами. Обычно используется в автоматических приборах общего назначения. Также встречается в управляемых выпрямителях.

Содержание

1. Распиновка
2. Характеристики
3. Аналоги
4. Схема подключения
5. Особенности установки
6. Проверка
7. Datasheet

Распиновка

Тиристор выпускается в металлостеклянном корпусе и оборудован жесткими выводами: 1 под резьбу и 2 под пайку. Резьбовой контакт поддерживает использование гайки М6. Масса изделия – от 14 до 18 г (зависит от дополнительны элементов). Маркировка нанесена на корпусе. По ней можно понять модель и обозначение модели.

Характеристики

Технические параметры тиристора можно разделить на два формата: максимальные и электрические. В документации они приведены именно в таком разделении. Ниже рассмотрены предельные значения. Нужно отметить, что на указанных значениях изделие долго не проработает. Это пиковые показатели, которые удается выдерживать в течение короткого промежутка времени.

Технические характеристики КУ202Н:

• Предельная разность потенциалов на закрытом устройстве – 400 В;
• Максимальное рабочее обратное напряжение – 400 В;
• Обратная управляющая разность потенциалов – 10 В;
• Прямая управляющая разность потенциалов – 10 В;
• Скорость повышения напряжения – 5 В\мкс;
• Максимальный разрешенный ток открытого устройства (при температуре среды до +70°С) – 10 А;
• Кратковременный ток, протекающий через открытый тиристор – 30 А;
• Протекающий через открытое устройство кратковременный ток при единичных непродолжительных импульсах – 50 А;
• Предельный непродолжительный ток управления: при температуре среды в +70°С – 300 мА, при меньшей – 500 мА;
• Максимально поддерживаемый ток управления – 5 мА;
• Мощность – от 1,5 до 20 Вт;
• Импульсная мощность от 2,5 до 20 В;
• Предельная температура нагрева — +85°С;
• Рабочий диапазон допустимых температур – от -60 до +75°С.

Также в таблице приводятся электрические характеристики. Все указанные значения получены при рабочей температуре в 25°С (если другого не обозначено в описании условий проведения тестов).

Аналоги

Инстранными аналогами тиристору КУ202Н можно назвать:

• ВТХ32S100;
• h30T15CN;
• 1N4202.

Иностранные заводы не производят устройств с аналогичными геометрическими параметрами, как у рассматриваемого изделия, потому придется подправить место для установки. Также рекомендуется учесть, что у представленных моделей параметры могут немного отличаться от КУ202Н: например, в некоторых случаях средний ток равен 7,5 А.

На отечественном рынке это Т112-10. Как и у рассматриваемой модели у изделия металлический корпус и анодный разъем с резьбой. Его габариты меньше, поэтому в любом случае придется менять место для установки.

Схема подключения

Рекомендуется придерживаться стандартной схемы включения тиристора. Между катодом и управляющим электродом подсоединяется шунтирующий резистор с сопротивлением 51 Ом. Не допускается отклонение от указанных значений более 5%. Чтобы устройство работало исправно не разрешена подача управляющего тока, если на анод выходит отрицательное напряжение. Это может полностью испортить КУ202Н без возможности ремонта.

На базе тиристора КУ202Н можно собрать простое зарядное устройство. В нем нет редких компонентов и ему не требуется дополнительная настройка. Такое устройство сможет зарядить аккумулятор током от 0 до 10 А, а также стать регулятором питания для мощного низковольтного паяльника или лампы, блока питания. Устройство способно работать при температуре от -35 до +35°С.

Также КУ202Н можно использовать для сборки регулятора мощности по схеме:

Особенности установки

На катод и управляющий электрод не должно приходиться усилие более 0,98 Н. При фиксации изделии на радиатор уровень затяжки не допускается свыше 2,45 Н*м. Катод не должен паяться ближе чем на расстоянии 7 мм от металлостеклянного корпуса. Для управляющего электрода пайка может происходить на отдалении в 3,5 мм. При этом паяльник не должен быть нагрет более +2600°С. Допустимое время прямого контакта – до 3 секунд.

Проверка

Для проверки можно использовать мультиметр. Вначале нужно рассмотреть N-P переход. Он должен прозваниваться как обычный диод: при прямом подключении сопротивление не окажется большим, а при обратном – наоборот.

Также допускается использование лампочки и блока питания постоянного тока. Первый элемент должен быть рассчитан на напряжение, исходящее от блока питания. Для проверки нужно:

1. Подключить положительный вывод БП к аноду, отрицательный – к катоду;
2. Батарейкой или щупом мультиметра, переведенного в режим омметра, подать отпирающее напряжение на управляющий электрод. Для этого плюсовое напряжение подводится к аноду, а отрицательное – к электроду.

Если тиристор работает без проблем, то лампа начнет гореть. Если избавиться от напряжения на участке анод-электрод, то свечение исчезнет.

Datasheet

Данное устройство на большинстве заводов уже снято с производства, но его еще можно найти в магазинах. Выпуском тиристора занимаются только на «Саранском заводе точных приборов». Именно изделия от этой компании в большинстве представлены на прилавках.

Тиристорный ключ Цепь переменного тока. Тиристорные коммутаторы переменного тока

1.1 Определение, типы тиристоров

1.2 Принцип работы

1.3 Параметры тиристоров

Глава 2. Применение тиристоров в регуляторах мощности

2.1 Общие сведения о различные регуляторы

2.2 Тиристорное напряжение процесс управления

2.3 Управляемый выпрямитель на тиристоре

Глава 3. Практическая разработка тиристорных регуляторов мощности

3.1 Регулятор напряжения на тиристоре КУ201К

3.2 Мощный управляемый тиристорный выпрямитель

Заключение

Литература

Введение

В данной работе рассмотрены несколько вариантов устройств, где тиристорные элементы используются как регуляторы напряжения и как выпрямители . Даны теоретические и практические описания принципа действия тиристоров и устройств, схемы этих устройств.

Управляемый выпрямитель на тиристорах – элементах с большим выигрышем по мощности, позволяет получать большие токи в нагрузке при ничтожно малой мощности, затрачиваемой в цепи управления тиристорами.

В данной работе рассмотрены два варианта таких выпрямителей, обеспечивающих максимальный ток в нагрузке до 6 А с пределом регулирования напряжения от 0 до 15 В и от 0,5 до 15 В и устройство регулирования напряжения на активная и индуктивная нагрузка с питанием от сети переменного тока напряжением 127 и 220 В с диапазоном регулирования от 0 до номинального напряжения сети.

Глава 1. Понятие о тиристоре. Типы тиристоров. Принцип действия

1.1 Определение, типы тиристоров

Тиристор – полупроводниковый прибор на основе четырехслойной структуры, способный переключаться из закрытого состояния в открытое и наоборот. Тиристоры предназначены для ключевого управления электрическими сигналами в режиме открытия-закрытия (управляемый диод).

Простейшим тиристором является динистор – неуправляемый переключающий диод, представляющий собой четырехслойную структуру типа p-n-p-n (рис. 1.1.2). Здесь, как и у других типов тиристоров, крайние n-p-n переходы называются эмиттерными, а средний p-n-переход – коллекторным. Внутренние области структуры, лежащие между переходами, называются основаниями. Электрод, обеспечивающий электрическую связь с внешней n-областью, называется катодом, а с внешней p-областью — анодом.

В отличие от несимметричных тиристоров (динисторов, тринисторов) в симметричных тиристорах обратная ветвь ВАХ является прямой ветвью. Это достигается встречно-параллельным включением двух одинаковых четырехслойных структур или применением пятислойных структур с четырьмя p-n-переходами (триаками).

Рис. 1.1.1. Обозначения на схемах: а) симистор б) динистор в) тринистор.

Рис. 1.1.2 Структура диациста.

Рис. 1.1.3. Структура тринистора.

1.2 Принцип работы

При включении динистора по схеме, приведенной на рис. 1.2.1, коллекторный p-n переход закрыт, а эмиттерные открыты. Сопротивление открытых переходов невелико, поэтому почти все напряжение источника питания прикладывается к коллекторному переходу, имеющему большое сопротивление. При этом через тиристор протекает небольшой ток (участок 1 на рис. 1.2.3).

Рис. 1.2.1. Схема включения в цепь неуправляемого тиристора (динистора).

Рис. 1.2.2. Схема включения в цепь управляемого тиристора (тринистора).

Рис.1.2.3. Вольт-амперная характеристика динистора.

Рис.1.2.4. Вольт-амперная характеристика тиристора.

При увеличении напряжения источника питания ток тиристора несколько увеличивается, пока это напряжение не приблизится к некоторому критическому значению, равному напряжению переключения Uвх. При напряжении Uv в динисторе создаются условия для лавинного распространения носителей заряда в области коллекторного перехода. Происходит обратимый электрический пробой коллекторного перехода (участок 2 на рис. 1.2.3). В n-области коллекторного перехода образуется избыточная концентрация электронов, а в p-области избыточная концентрация дырок. С увеличением этих концентраций снижаются потенциальные барьеры всех переходов динистора.

Инжекция носителей через эмиттерные переходы увеличивается. Процесс носит лавинообразный характер и сопровождается переключением коллекторного перехода в открытое состояние. Рост тока происходит одновременно с уменьшением сопротивления всех участков прибора. Поэтому увеличение тока через прибор сопровождается уменьшением напряжения между анодом и катодом. На ВАХ этот участок обозначен цифрой 3. Здесь прибор имеет отрицательное дифференциальное сопротивление. Напряжение на резисторе увеличивается, и диодистор переключается.

После перехода коллекторного перехода в открытое состояние ВАХ имеет вид, соответствующий прямой ветви диода (участок 4). После переключения напряжение на динисторе снижается до 1 В. Если продолжать увеличивать напряжение источника питания или уменьшать сопротивление резистора R, то будет происходить увеличение выходного тока, как и в обычной схеме. с диодом на прямом включении.

При снижении напряжения питания сопротивление коллекторного перехода восстанавливается. Время восстановления сопротивления этого перехода может составлять десятки микросекунд.

Напряжение Uc, при котором начинается лавинный рост тока, можно уменьшить введением неосновных носителей заряда в любой из слоев, примыкающих к коллекторному переходу. Дополнительные носители заряда вводятся в тиристор вспомогательным электродом, питаемым от независимого источника управляющего напряжения (Ипр). Тиристор со вспомогательным управляющим электродом называется триодом, или тринистор. На практике при использовании термина «тиристор» имеется в виду элемент. Схема включения такого тиристора показана на рис. 1.2.2. Возможность снижения напряжения U при увеличении тока управления показывает семейство ВАХ (рис. 1.2.4).

Если на тиристор подать напряжение питания противоположной полярности (рисунок 1.2.4), то эмиттерные переходы будут закрыты. В этом случае ВАХ тиристора напоминает обратную ветвь характеристики обычного диода. При очень больших обратных напряжениях наблюдается необратимый пробой тиристора.

В схемах и технической документации часто используются различные термины и обозначения, но не все начинающие электрики знают их значение. Предлагаем обсудить, какие бывают силовые тиристоры для сварки, принцип их работы, характеристики и маркировку этих устройств.

Многие видели тиристоры в гирлянде “Бегущий огонь”, это самый простой пример описываемого устройства и его работы. Кремниевый выпрямитель или тиристор очень похож на транзистор. Это многослойный полупроводниковый прибор, основным материалом которого является кремний, чаще всего в пластиковом корпусе. В связи с тем, что его принцип работы очень похож на выпрямительный диод (выпрямители переменного тока или динисторы), на схемах обозначение часто одинаковое – считается аналогом выпрямителя.

Фото – Схема гирлянды бегущего огня

Есть :

• Запираемые тиристоры (ГТО),
• стандартный СЕМИКРОН,
• мощный лавинный тип ТЛ-171,
• оптопары (например, модуль ТО 142-12,5-600 или МТО 80),
• симметричный ТС-106-10,
• низкочастотный МТТ,
• Симистор ВТА 16-600Б или ВТ для стиральных машин,
• частота уточняется,
• иностранный ТПС 08,
• ТЫН 208.

А заодно и на транзисторы типа IGBT или IGCT для высоковольтных аппаратов (печи, станки, др. автоматики производства).

Фото – Тиристор

Но, в отличие от диода, представляющего собой двухслойный (ПН) трехслойный транзистор (ПНП, НПН), тиристор состоит из четырех слоев (ПНПН) и этот полупроводниковый прибор содержит три p-n соединения. В этом случае диодные выпрямители становятся менее эффективными. Это хорошо демонстрирует схема управления тиристорами, а также любой справочник электриков (например, в библиотеке можно бесплатно прочитать книгу автора Замятина).

Тиристор представляет собой однонаправленный преобразователь переменного тока, т. е. он проводит ток только в одном направлении, но в отличие от диода устройство может работать как выключатель с разомкнутой цепью или как выпрямляющий диод постоянного тока. Другими словами, полупроводниковые тиристоры могут работать только в импульсном режиме и не могут использоваться в качестве усилительных устройств.

Ключ на тиристоре не может перейти в закрытое положение.

Кремниевый управляемый выпрямитель является одним из нескольких силовых полупроводниковых устройств вместе с симисторами, диодами переменного тока и однопереходными транзисторами, которые могут очень быстро переключаться из одного режима в другой. Такой тиристор называется быстродействующим. Конечно, класс инструмента играет здесь важную роль.

Применение тиристора

Назначение тиристоров может быть самым разным, например, очень популярен самодельный сварочный инвертор на тиристорах, зарядное устройство для автомобиля (тиристор в блоке питания) и даже генератор. В связи с тем, что само устройство может пропускать как низкочастотные, так и высокочастотные нагрузки, его можно использовать и для трансформатора для сварочных аппаратов (такие детали используются на их мосту). Для управления работой детали в этом случае необходим регулятор напряжения на тиристоре.

Фото – Применение тиристора вместо ЛАТР

Не забываем про тиристорное зажигание для мотоциклов.

Описание конструкции и принципа действия

Тиристор состоит из трех частей: «Анод», «Катод» и «Ввод», состоящих из трех p-n перемычек, переключаемых из положений «ВКЛ» и «ВЫКЛ». на очень высокой скорости. Но при этом он также может переключаться из положения «ВКЛ» с разной продолжительностью времени, т. е. в течение нескольких полупериодов, для отдачи в нагрузку определенного количества энергии. Работу тиристора можно лучше объяснить, если предположить, что он будет состоять из двух транзисторов, соединенных друг с другом как пара комплементарных регенеративных ключей.

В простейших микросхемах показаны два транзистора, которые объединены таким образом, что коллекторный ток после команды «Пуск» поступает на НПН канала транзистора ТР 2 непосредственно в ПНП транзистора ТР 1. В это время, ток от ТР 1 поступает в каналы в базах ТР 2. Эти два соединенных между собой транзистора устроены так, что на эмиттерную базу поступает ток от коллектора-эмиттера другого транзистора. Это требует параллельного размещения.

Фото – Тиристор КУ221ИМ

Несмотря на все меры безопасности, тиристор может непроизвольно переходить из одного положения в другое. Это связано с резким скачком тока, перепадом температур и другими различными факторами. Поэтому, прежде чем купить тиристор КУ202Н, Т122 25, Т 160, Т 10 10, необходимо не только протестировать его тестером (позвонить), но и ознакомиться с параметрами работы.

Типовые тиристорные вольтамперные

Для начала обсуждения этой сложной темы рассмотрим схему ВАХ тиристора:

Фото – характеристика тиристора ВАЦ

1. Отрезок от 0 до (Vob, IL) полностью соответствует прямому запиранию устройства;
2. В секции Vvo реализовано положение “ВКЛ” тиристора;
3. Отрезок между зонами (Вбо, IL) и (Вн, В) – переходное положение во включенном состоянии тиристора. Именно в этой области возникает так называемый динисторный эффект;
4. В свою очередь, точки (Вх, В) показывают на графике прямое открытие устройства;
5. Точки 0 и Vбр — секция с тиристорной запиранием;
6. После этого следует сегмент Vbr – он указывает на режим обратного пробоя.

Естественно современные высокочастотные радиодетали в схеме могут влиять на вольт-амперные характеристики в незначительной форме (кулеры, резисторы, реле). Также иную ВАХ могут иметь симметричные фототиристоры, SMD-диоды, оптиристоры, триоды, оптопары, оптоэлектронные и другие модули.

Фото – ВАХ тиристора

Дополнительно обращаем ваше внимание на то, что в этом случае защита устройств осуществляется на вводе нагрузки.

Проверка тиристора

Перед покупкой прибора необходимо знать, как проверить тиристор мультиметром. Подключайте измерительный прибор только к так называемому тестеру. Схема, по которой можно собрать это устройство, представлена ​​ниже:

Фото – тестер тиристоров

Согласно описанию, к аноду должно быть приложено положительное напряжение, а к катоду – отрицательное. Очень важно использовать значение, соответствующее разрешающей способности тиристора. На рисунке показаны резисторы с номинальным напряжением от 9 до 12 вольт, значит, напряжение тестера несколько выше, чем у тиристора. После того, как вы собрали устройство, можно приступать к проверке выпрямителя. Необходимо нажать кнопку, подающую импульсные сигналы на включение.

Проверить тиристор очень просто, на управляющем электроде кратковременно прикладываем кнопку к открытию (положительному по отношению к катоду). После этого, если загораются тиристоры ходовых огней, то устройство считается нерабочим, а мощные устройства не всегда реагируют сразу после прихода нагрузки.

Фото – схема тестера тиристоров

Кроме проверки прибора рекомендуется также использовать специальные контроллеры или блок управления тиристорами и симисторами ОВЕН БУСТ или других марок, работает во многих так же, как тиристорный регулятор мощности. Главное отличие – более широкий диапазон напряжений.

Видео: принцип работы тиристора

Технические характеристики

Рассмотрим технические характеристики тиристора серии КУ 202е. В этой серии представлены бытовые маломощные устройства, основное применение которых ограничено бытовыми приборами: используется для работы электропечей, обогревателей и т. п.

На рисунке ниже показаны цоколевка и основные узлы тиристора .

Фото 202

1. Уставка обратного напряжения в разомкнутом состоянии (макс.) 100 В
2. Напряжение в закрытом положении 100 В
3. Импульс в открытом положении – 30 А
4. Повторяющийся импульс в открытом положении 10 А
5. Среднее напряжение
6. Неотпускающее напряжение > = 0,2 В
7. Установить ток в открытом положении
8. Обратный ток
9. Ток затвора постоянного типа
10. Установленное напряжение постоянного тока
11. Время включения
12. Время выключения

Устройство включается в течение микросекунд. Если вам необходимо заменить описываемое устройство, то проконсультируйтесь с продавцом-консультантом электромагазина – он сможет подобрать аналог по схеме.

Фото – тиристор ку202н

Цена тиристора зависит от его марки и характеристик. Рекомендуем покупать бытовую технику – она более долговечна и имеет доступную цену.

На естественных рынках можно купить качественный мощный преобразователь до сотен рублей.

Принцип работы тиристора

Абсолютно любой тиристор может находиться в двух устойчивых состояниях – закрыт   или открыт

В закрытом состоянии он находится в состоянии низкой проводимости и ток почти не течет в открытом, наоборот полупроводник будет в состоянии высокой проводимости, через него проходит ток практически без сопротивления

Можно сказать, что тиристор – это ключ, управляемый электроэнергией. Но на самом деле управляющий сигнал может открыть только полупроводник. Чтобы запереть его обратно, необходимо выполнить условия, направленные на снижение прямого тока практически до нуля.

Конструктивно тиристор представляет собой последовательность из четырех слоев типа p и n , которые образуют структуру p-n-p-n и соединены последовательно.

Один из крайних, к которому подключен положительный полюс питания, называется анодом , р-типа
Другой, к которому подключен отрицательный полюс напряжения, называется катодом , -n типа
Контрольный электрод  соединен с внутренними слоями.

Для того, чтобы понять работу тиристора, рассмотрим несколько случаев, первый: на управляющий электрод не подается напряжение , тиристор включен по схеме динистора – на анод подается положительное напряжение, и к катоду приложено отрицательное напряжение, см. рисунок.

При этом коллекторный p-n переход тиристора находится в закрытом состоянии, а эмиттерный открыт. Открытые переходы имеют очень низкое сопротивление, поэтому почти все напряжение от источника питания прикладывается к коллекторному переходу, из-за большого сопротивления которого ток, протекающий через полупроводниковый прибор, имеет очень малую величину.

На ВАХ это состояние актуально для участка, отмеченного цифрой 1 .

При повышении уровня напряжения ток тиристора практически не увеличивается до определенного времени. Но достигнув условно критического уровня – напряжения переключения U на , в динисторе появляются факторы, при которых при коллекторном переходе начинается резкое увеличение свободных носителей заряда, которое практически сразу несет лавинный . В результате возникает обратимый электрический пробой (точка 2 на приведенном рисунке). В p – в области коллекторного перехода появляется зона избыточного накопления положительных зарядов, в n -область, наоборот, происходит накопление электронов. Увеличение концентрации свободных носителей заряда приводит к падению потенциального барьера на всех трех переходах, и начинается инжекция носителей заряда через эмиттерные переходы. Лавинообразный характер еще сильнее и приводит к переключению коллекторного перехода в разомкнутое состояние. При этом ток во всех областях полупроводника увеличивается, что приводит к падению напряжения между катодом и анодом, показанному на графике над отрезком, отмеченным цифрой три. В этот момент времени динистор имеет отрицательное дифференциальное сопротивление. На сопротивлении Rn   Напряжение увеличивается, и полупроводник переключается.

После размыкания коллекторного перехода ВАХ динистора становится таким же, как и на прямой ветви – участке №4. После переключения полупроводникового прибора напряжение падает до одного вольта. В дальнейшем повышение уровня напряжения или уменьшение сопротивления приведет к увеличению выходного тока один в один, а также работе диода при его прямом включении. Если уровень питающего напряжения понизить, то почти сразу восстанавливается высокое сопротивление коллекторного перехода, динистор закрыт, ток резко падает .

Напряжение переключения U на , можно регулировать, добавляя в любой из промежуточных слоев, вблизи коллекторного перехода, непервичные для него носители заряда.

Для этого используется специальный управляющий электрод , питаемый от дополнительного источника, от которого следует управляющее напряжение – U упр . Как хорошо видно из графика – с увеличением U напряжение включения уменьшается.

Основные характеристики тиристоров

U на напряжение переключения – при нем тиристор переходит в открытое состояние
U o6p.max – импульсное повторное обратное напряжение, при нем происходит электрический пробой p-n перехода. Для многих тиристоров выражение U o6p.max. = U вкл
I max   – максимально допустимый ток
I ср   – средний ток за период U нп   – прямое падение напряжения при открытом тиристоре
I o6p.max  – обратный максимальный ток, протекающий при подаче U o6p.max , за счет движения неосновных носителей заряда
I удержания  ток удержания – значение анодного тока, при котором тиристор заперт
P max – максимальная рассеиваемая мощность
t выкл – время срабатывания необходимое для запирания тиристора

Запираемые тиристоры – имеет классический четырехслойный p-n-p-n , но в то же время имеет ряд конструктивных особенностей, придающих такой функционал, как полная управляемость. Благодаря этому воздействию со стороны управляющего электрода запертые тиристоры могут переходить не только в открытое состояние из закрытого, но и из открытого в закрытое. Для этого на управляющий электрод подается напряжение, противоположное ранее открытому тиристором. Для запирания тиристора на управляющем электроде следует мощный, но короткий импульс отрицательного тока. При использовании запираемых тиристоров следует помнить, что их предельные значения на 30% ниже, чем у обычных. В схемотехнике запираемые тиристоры активно используются в роли электронных ключей в преобразовательной и импульсной технике.

В отличие от своих четырехслойных родственников – тиристоров имеют пятислойную структуру.

Благодаря такой структуре полупроводников они способны пропускать ток в обоих направлениях – как от катода к аноду, так и от анода к катоду, причем на управляющий электрод подается напряжение обеих полярностей. Благодаря этому свойству вольт-амперная характеристика симистора симметрична в обеих осях координат. О работе симистора вы можете узнать из видео урока, перейдя по ссылке ниже.

Принцип работы симистора

Если стандартный тиристор имеет анод и катод, то электроды симистора нельзя описать таким образом, т.к. каждый электрод-электрод является и анодом, и катодом одновременно. Следовательно, симистор способен передавать ток в обоих направлениях. Вот почему он отлично работает в цепях переменного тока.

Очень простая схема, объясняющая принцип работы симистора, — регулятор мощности симистора.

После подачи напряжения на один из выходов симистора подается переменное напряжение. На электрод, являющийся регулятором от диодного моста, подается отрицательное управляющее напряжение. При превышении порога переключения симистор открывается и ток течет на подключенную нагрузку. В момент изменения полярности напряжения на входе симистора он запирается. Затем алгоритм повторяется.

Чем выше уровень управляющего напряжения, тем быстрее срабатывает симистор и увеличивается длительность импульса на нагрузке. При снижении уровня управляющего напряжения уменьшается и длительность импульсов на нагрузке. На выходе симисторного контроллера напряжение будет пилообразной формы с регулируемой шириной импульса. Таким образом, регулируя управляющее напряжение, мы можем изменить яркость лампы накаливания или температуру жала паяльника, подключенного в качестве нагрузки.

Итак, симистор управляется как отрицательным, так и положительным напряжением. Выделим его недостатки и преимущества.

Плюсы: низкая стоимость, долгий срок службы, отсутствие контактов и, как следствие, отсутствие искрения и дребезга.
Минусы: достаточно чувствителен к перегреву и обычно монтируется на радиатор. Он не работает на высоких частотах, так как не успевает перейти из открытого состояния в закрытое. Реагирует на внешний шум, вызывая ложное срабатывание.

Отдельно стоит упомянуть особенности монтажа симисторов в современной электронной аппаратуре.

При малых нагрузках или при протекании в нем коротких импульсных токов установка симисторов может производиться без теплоотвода. Во всех остальных случаях – его наличие строго необходимо.
 К радиатору тиристор можно закрепить с помощью фиксирующей скобы или винта
 Для снижения вероятности ложного срабатывания из-за помех длина проводов должна быть минимальной. Для подключения рекомендуется использовать экранированный кабель или витую пару.

Оптотиристоры или специализированные полупроводниковые приборы, конструктивной особенностью которых является наличие фотоэлемента, являющегося управляющим электродом.

Современной и перспективной разновидностью симистора является оптосимистор. Вместо управляющего электрода в корпусе установлен светодиод и управление осуществляется изменением питающего напряжения на светодиоде. При попадании светового потока нижней мощности фотоэлемент переводит тиристор в открытое положение. Самая основная функция опторезистора заключается в полной гальванической развязке между цепями управления и силовыми цепями. Это создает просто отличный уровень и надежность конструкции.

Ключи питания . Одним из основных факторов, влияющих на актуальность таких схем, является малая мощность, которую тиристор может рассеивать в цепях включения. В запертом состоянии мощность практически не расходуется, т.к. ток близок к нулевым значениям. А в открытом состоянии рассеиваемая мощность невелика из-за низких значений напряжения

Пороговые устройства  – они реализуют основное свойство тиристоров – открываться при достижении напряжения нужного уровня. Это используется в фазорегуляторах мощности и релаксационных генераторах

Для прерывания и включения-выключения используются запорные тиристоры. Правда, в этом случае схемы нуждаются в некоторой доработке.

Экспериментальные устройства  – используют свойство тиристора иметь отрицательное сопротивление в переходном режиме

Принцип работы и свойства динистора, схемы на динисторах

Динистор — разновидность полупроводниковых диодов, относящихся к классу тиристоров. Динистор состоит из четырех областей разной проводимости и имеет три p-n перехода. В электронике он нашел довольно ограниченное применение, гуляя его можно встретить в конструкциях энергосберегающих ламп под цоколь Е14 и Е27, где он используется в схемах запуска. Кроме того, он содержится в балластах люминесцентных ламп.

Тиристор — электронный ключ с частичным управлением мощностью. Это устройство с помощью управляющего сигнала может находиться только в проводящем состоянии, то есть быть включенным. Для того чтобы его выключить, необходимо принять специальные меры, чтобы прямой ток упал до нуля. Принцип работы тиристора в односторонней проводимости, в закрытом состоянии он выдерживает не только прямое, но и обратное напряжение.

Свойства тиристоров

По своим качествам тиристоры относятся к полупроводниковым приборам. В их полупроводниковой пластине соседствуют слои с разным типом проводимости. Таким образом, каждый тиристор представляет собой прибор, имеющий четырехслойную структуру pn-pn.

Крайний полюс р-структуры соединяет положительный полюс источника напряжения. Поэтому эта область называется анодом. Противоположная область n-типа, куда подключается отрицательный полюс, называется катодом. Выход из внутренней области осуществляется с помощью электрода p-управления.

Классическая модель тиристора состоит из двух, имеющих разную степень проводимости. В соответствии с этой схемой соединены база и коллектор обоих транзисторов. В результате такого соединения база каждого транзистора питается током коллектора другого транзистора. Таким образом, получается цепочка с положительной обратной связью.

Если ток на управляющем электроде отсутствует, транзисторы находятся в закрытом положении. Протекания тока через нагрузку не происходит, и тиристор остается закрытым. Когда ток превышает определенный уровень, в игру вступает положительная обратная связь. Процесс становится лавинообразным, после чего оба транзистора открываются. В конце концов, после открытия тиристора устанавливается его устойчивое состояние, даже если ток отключается.

Работа тиристора на постоянном токе

Рассматривая электронный тиристор, принцип работы которого основан на одностороннем движении тока, следует отметить, что он работает на постоянном токе.

Обычный тиристор включается подачей импульса тока на цепь управления. Эта подача осуществляется со стороны положительной полярности, противоположной, по отношению к катоду.

При пуске длительность переходного процесса определяется характером нагрузки, амплитудой и скоростью нарастания импульса тока управления. Кроме того, этот процесс зависит от температуры внутренней структуры тиристора, тока нагрузки и приложенного напряжения. В цепи, где установлен тиристор, не должно быть недопустимой скорости роста напряжения, которая может привести к его самопроизвольному включению.

Wie prüfe ich den Тиристор с мультиметром?

Zuerst versuchen Sie herauszufinden, wie der Tyristor funktioniert. Machen Sie sich ein Bild von den Sorten: Triac, Dinistor. Es ist erforderlich, das Testergebnis korrekt auszuwerten. Nachfolgend erfahren Sie, wie Sie den Thyristor mit einem Multimeter prüfen. Wir haben sogar eine kleine Schaltung, die Ihnen hilft, unsere Pläne in Massenreihenfolge auszuführen.

– Тип фон Тиристора

– Тиристор

-Биполярный транзистор с биполярным транзистором durch mehr pn-Übergänge:

1. Ein typischer Thyristor-pn-Übergang enthält drei. Die Strukturen mit Loch und elektronischer Leitfähigkeit wechseln sich in der Art eines Zebras ab. Sie können das Konzept des n-p-n-p-Thyristors erfüllen. Eine Steuerelektrode ist vorhanden oder nicht vorhanden. Im letzteren Fall erhalten wir einen Dynistor. Sie arbeitet nach der Spannung zwischen Kathode und Anode: Ab einem bestimmten Schwellenwert öffnet sich ein Abfall, der Elektronenverlauf wird unterbrochen. Bei Thyristoren mit Elektroden erfolgt die Steuerung in einem der beiden mittleren pn-Übergänge – der Kollektorseite oder dem Emitter. Der grundlegende Unterschied zwischen den Produkten des Transistors im Unbeweglichkeitsmodus nach dem Verschwinden des Steuerimpulses. Der Thyristor bleibt so lange geöffnet, bis der Strom einen festen Pegel unterschreitet. Im Allgemeinen как Haltestrom bezeichnet. Ermöglicht die Erstellung kostengünstiger Schemata. Erklärt die Beliebtheit von Thyristoren.
   просмотрщик инстаграма

2. -Triacs unterscheiden sich in der Anzahl der p-n-Übergänge, es wird mindestens eine weitere. Канн Стром в Beide Richtungen leiten.

Начальный тиристорный преобразователь с мультиметром

Nehmen Sie zunächst die Elektrodenposition, um Folgendes zu bestimmen:

• – Катод;
• -анод;
• -Steuerelektrode(основа).

Zum Öffnen des Thyristorschlüssels wird die Kathode des Geräts mit einem Minus( schwarze Sonde des Multimeters) geliefert, ein Anker wird mit dem Plus( rote Sonde des Multimeters) verbunden. Der Tester ist auf den Ohmmeter-Modus eingestellt. Der Widerstand des offenen Тиристоры ist niedrig. Beenden Sie die Einstellung des 2000-Ohm-Grenzwerts. Die Zeit ist gekommen, um Sie daran zu erinnern: Der Thyristor kann durch положительный или отрицательный Impulse gesteuert(geöffnet) werden. Im ersten Fall schließen wir mit einer dünnen Stiftbrücke die Anode an der Basis, die zweite – die Kathode. Hier und da sollte sich der Thyristor öffnen, wodurch der Widerstand kleiner als unendlich ist.

Der Prüfprozess beschränkt sich darauf, zu verstehen, wie der Thyristor durch die Spannung gesteuert wird. Отрицательный или положительный. Versuchen Sie dies und das(wenn keine Markierung vorhanden ist).Ein Versuch funktioniert genau, wenn der Thyristor gut ist.

Der Prozess geht dann weiter als die Überprüfung des Transistors. Wenn das Steuersignal verschwindet, bleibt der Thyristor geöffnet, wenn der Strom die Halteschwelle übersteigt. Der Schlüssel kann sich schließen. Wenn der Strom den Aufbewahrungsschwellenwert nicht erreicht.

1. Der Haltestrom wird durch die technischen Eigenschaften des Tyristors festgelegt. Nehmen Sie sich die Mühe, die vollständige Dokumentation aus dem Internet herunterzuladen. Seien Sie sich dessen bewusst.
2. Самый лучший мультиметр. Welche Spannung liefert die Sonden(normalerweise 5 Volt) und wie viel Strom wird zur Verfügung gestellt. Sie können dies überprüfen, indem Sie einen großen Kondensator hinzufügen. Sie müssen die Sonden im Widerstandsmessmodus ordnungsgemäß mit den Schlussfolgerungen des Geräts verbinden. Warten Sie, bis die Zahlen auf dem Display von Null bis unendlich ansteigen. Kondensatorladevorgang ist abgelaufen. Gehen wir nun in den Gleichspannungsmessmodus, um die Potenzialdifferenz zwischen den Kondensatorbeinen zu sehen(das Multimeter gibt im Widerstandsmessmodus an).Entsprechend der Strom-Spannungs-Charakteristik des Tyristors ist es leicht zu bestimmen, ob genügend Мы rte vorhanden sind, um einen Haltestrom zu erzeugen .

Динисторы rufen einfacher an. Versuchen Sie den Schlüssel zu öffnen. Es hängt davon ab, ob die Leistung des Multimeters ausreicht, um die Barriere zu überwinden. Für eine garantierte Prüfung des Thyristors ist es besser, einen отдельный Stromkreis aufzubauen. Wie das Bild gezeigt. Die Schaltung besteht aus folgenden Elementen:

1. Drei Widerstände dienen zur Einstellung des Thyristormodus. Ein einzelner Grenzstrom von 300 Ом. Wenn der Parameter geändert werden muss, ist es extrem schwierig, ihn zu übertreiben, wenn eine +5 Volt-Stromversorgung vorhanden ist. Es ist in Ordnung, wenn Sie den Widerstand entfernen. Folgen Sie den Тиристор-Вольт-Ампер-Эйгеншафтен. Идеально подходит для переменной ширины диапазона от 100 до 1000 Ом. Zwei Widerstände des rechten Zweigs stellen den Arbeitspunkt ein. В der Schaltung werden 2,5 Вольт умирает Steuerelektrode angelegt. Wenn dies nicht den Thyristor-Volt-Ampere-Eigenschaften entspricht(siehe Dokumentation), ändern Sie die Nennwerte. Bilden Sieinen Resistive Teiler. Spannung 5 Volt пропорциональный Zur Nennspannung geteilt. Da die Widerstände gleich sind, kommt genau die Hälfte der Versorgungsspannung an die Steuerelektrode. Умереть
2. -Светодиод идентичен последнему. Es steht im Zweig “Power”, in der Nähe des Emitters, des Kollektors. Hier muss nach dem Öffnen des Schlüssels Strom fließen. Die LED leuchtet auf und prüft, ob der Tyristor funktioniert. Светодиод не имеет инфракрасного излучения. Nimm den sichtbaren Bereich.

   Thyristor-Testschaltung Der

3. -Tyristor bildet das Zentrum der Schaltung. Es ist besser, Buchsen zu löten, an denen Sie schnell ein neues Testmuster einfügen können. Ansonsten macht es keinen Sinn, viel Aufhebens zu machen. Man beachte, dass die Schaltung für den Fall zusammengebaut ist, wenn der Thyristor durch eine Spannung mit Positiver Polarität gesteuert wird. Es ist besser, eine отдельный Stromquelle zu finden. Zum Beispiel Batterie, PC-Systemeinheit, Batterie. Der положительный Pol ist mit der Masse der Schaltung verbunden, der отрицательный Pol wird zur Basis geführt. Und Sie müssen den Widerstand vom linken Zweig entfernen.
4. – Кнопка hilft garantiert zu wissen: Das Experiment Hat begonnen. Ohne wird die Steuerspannung nicht geliefert. Es ist notwendig, die Taste zu drücken, loslassen – Sie werden das Ergebnis beobachten. Die LED schaltet sich ein und aus – der Haltestrom wird nicht aufrechterhalten, der Thyristor ist gut. Manchmal bleibt die LED abhängig von ihren Eigenschaften.

Warum Leistung +5 Volt wählen. Die Spannung ist am Telefonadapter (Ladegerät) leicht zu finden. Schauen Sie genau hin: Es gibt eine Inschrift wie 5V– / 420 mA.Ausgangswerte für Spannung, Strom( sofort sehen, ob der Thyristor zum Halten ausreicht).Jeder Kenner weiß: +5 Volt stehen zur Verfügung, um den USB-Bus aufzunehmen . Jetzt wird praktisch jedes Gadget mit einem Port(в формате einem anderen) ausgeliefert. Vermeiden Sie Essprobleme. Nur für den Fall, betrachten Sie den Moment genauer.

Testen von Thyristoren and einem Multimeteranschluss für Transistoren

Viele Menschen fragen sich, ob es möglich ist, einen Thyristor mit einem Multimeter unter Verwendung der Standardmäßigen Fronttafel-Transistortestbuchse mit der Bezeichnung p np / npn zu beschalten. Die Antwort lauet ja. Sie müssen nur die richtige Spannung anlegen. Die auf dem Display angezeigte Verstärkung ist höchstwahrscheinlich falsch. Daher von Zahlen geleitet werden, vermeiden. Mal sehen, wie etwas gemacht wird. Wenn der Thyristor mit einem Positiven Potential öffnet, müssen Sie den Pin B(Basis) des Semi-npn anschließen. Анод в разъеме Pin C (коллектор), катод – E (эмиттер). Es ist kaum möglich, den leistungsstarken Thyristor mit einem Multimeter zu überprüfen, für die Mikroelektronik passt die Technik.

Wo der Tester mit Strom versorgt wird

Position der Elektroden des Multimeters

Der Telefonadapter liefert einen Strom von 100 bis 500 mA.Häufig reicht dies nicht aus( wenn Sie den Thyristor KU2 02N mit einem Multimeter prüfen müssen, beträgt der Entriegelungsstrom 100 ма).Wo gibt es mehr? Werfen wir einen Blick auf den USB-Bus: Die dritte Version erzeugt 5 A. Extrem hohe Stromstärke für die Mikroelektronik lassen Zweifel an den Leistungsmerkmalen der Schnittstelle aufkommen. Распиновка Blick на Netzwerk. Hier ist ein Bild, das das Layout typischer USB-Anschlüsse zeigt. Es werden zwei Arten von Schnittstellen angzeigt:

1. Der erste USB-Type A ist für Computer charakteristisch. Am häufigstenFinden Sie auf Adaptern(Ladegeräten) tragbare Player, iPad. Kann als Stromversorgungsprüfschaltung für einen Thyristor verwendet werden.
2. Der zweite Typ B wird eher als Ende bezeichnet. Peripheriegeräte wie Drucker und andere Bürogeräte sind angeschlossen. Wenn die Quelle der Stromversorgung schwer zu finden ist und die Tatsache der Nichtverfügbarkeit ignoriert wird, haben die Autoren das Layout überprüft.

Wenn Sie das USB-Kabel abschneiden – sicher, viele werden sich beeilen, um die alten Geräte zu töten, die Schwänze der Mäuse abzureißen – innerhalb des Stromkabels sind +5 Volt Traditionalell rot, оранжевый. Die Informationen helfen, den Stromkreis richtig zu läuten, um die erforderliche Spannung zu erhalten. An der Off-System-Einheit vorhanden (in Steckdose eingesteckt).Deshalb brennt das Licht der Maus weiter. Zum Zeitpunkt des Tests reicht der Computer aus, um in den Ruhezustand zu wechseln. Ist übrigens в Windows 10 nicht direkt verfügbar (гм Die Einstellungen zu klettern, finden Sie in der Energieverwaltung).

Aufbau der USB-Anschlüsse

Um sicherzustellen, dass die Schaltung verwendet wird, überprüfen Sie den Thyristor, ohne zu verlöten. Der Arbeitspunkt wird relativ zur Anschlussfläche eingestellt, поэтому dass externe Geräte eine kleine Rolle spielen. Traditionell ist die Erdung eines Personalcomputers an den Fall gebunden, in dem der Eingangsoberschwingungsfilterdraht geht. Schaltung +5 Volt, Masse vom Bus getrennt. Es genügt, ден getesteten Stromkreis фон дер Stromversorgung цу треннен. Um den Thyristor zu überprüfen, müssen Sie die Antennen an jedem Ausgang anlöten. Um Strom zu liefern, Steuersignal.

Выбрать один из нескольких Stuhl und verstehen eines nicht: Hier erklären wir, wie man den Thyristor mit einem Мультиметр, и его светодиоды, и все умирают Glocken und Pfeifen? Die Stelle der LED kann – noch besser – die Messleitungen des Testers einschalten, den Strom registrieren. Es ist möglich, eine kleine Versorgungsspannung zu verwenden, die gleichzeitig immer sicherer ist. Der PC beetet ausreichend Gelegenheit, alle Elemente einschließlich Thyristoren zu testen. Das Netzteil der Systemeinheit liefert eine Reihe von Spannungen:

1. +5 В geht an die Kühler, viele andere Systeme. Eigentlich Standard-Versorgungsspannung. Spannungskabel sind rot.
2. Напряжение +12 Вольт, предназначенное для быстрой сборки. Gelber Draht (nicht mit Orange zu verwechseln).
3. – Noch 12 Volt zur Gewährleistung der Compatibilität mit RS.Guter alter COM-Port, über den heute Adapter Industrieller Systeme programmiert werden. Einige unterbrechungsfreie Stromversorgungen. Der Draht ист normalerweise синий.
4. Das Orangefarbene Kabel führt normalerweise eine Spannung von +3,3 V.

Sie sehen, die Ausbreitung ist groß, die Hauptsache ist der Strom. Die Stromversorgung von Computern variiert im Bereich von 1 kW.Offne jeden Tyristor! Es ист Zeit цу Ende цу gehen.
