Содержание

Провод ввгнг: характеристики и варианты использования

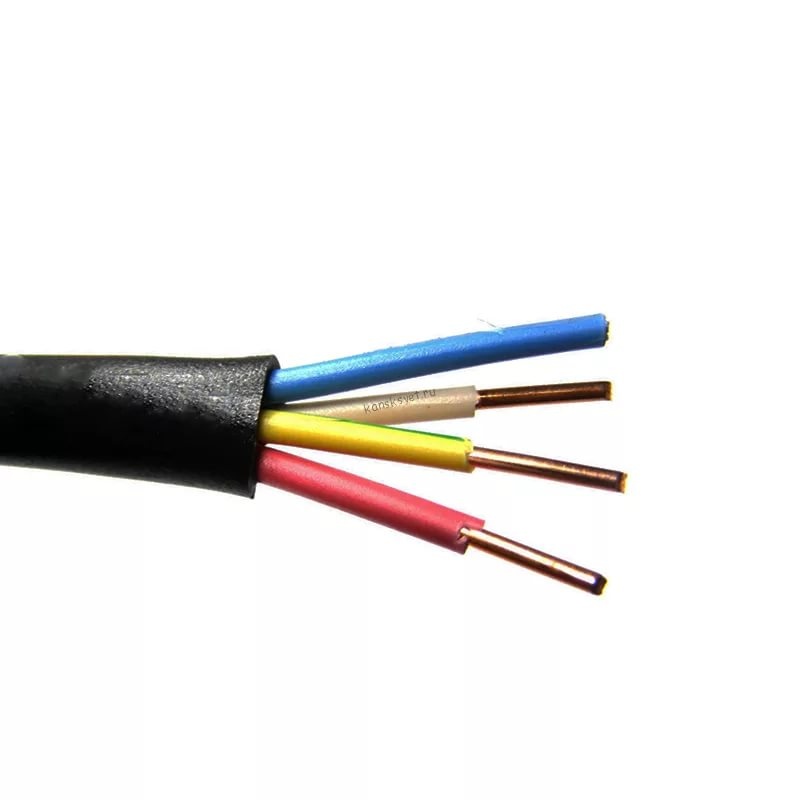

Кабель ВВГ

ВВГнг провод является одной из разновидностей ВВГ. Строго говоря, этот проводник является не проводом, а кабелем. В связи с тем, что его часто используют для проводки низковольтных сетей напряжением до 660В, многие его называют проводом.

Проводом же с подобной конструкцией, является ПУНП. Но давайте не будем зацикливаться на названии, а разберем, чем же данный тип проводника заслужил такое широкое распространение.

Расшифровка и структура провода ВВГ

Для этого, давайте прежде разберемся со структурой провода. В этом нам поможет расшифровка его аббревиатуры, а также детальный анализ строения кабеля.

Расшифровка кабеля ВВГ

Начнем с расшифровки аббревиатуры названия кабеля. В этом нам поможет ГОСТ 53762-2010, которому и должен соответствовать наш проводник.

Отличия кабеля АВВГ и ВВГ

Итак:

  • Первая буква, которая может стоять в аббревиатуре это – А. Она обозначает применение проводников из алюминия. В нашем случае, ее нет – это значит, что наш кабель имеет медные жилы.
  • Следующая буква обозначает материал изоляции кабеля. В нашем случае это «В». Она обозначает винил, или, как его правильнее называть, поливинилхлорид.
  • Следующая буква у нас опять «В». Это означает, что наш кабель имеет еще один слой изоляции. Как вы уже, наверное, догадались это вновь винил.
  • Третья буква у нас «Г». Она означает отсутствие брони у кабеля. За счет этого, кабель ВВГ получается хоть и менее устойчивым, но зато значительно более гибким. Именно это его свойство обеспечило данному типу проводников широкое распространение.

Структура кабеля ВВГ

  • Но нас интересовал кабель ВВГнг. «НГ» обозначает, что кабель не распространяет горения при совместной прокладке. Дело в том, что при одиночной прокладке практически все провода не распространяют горения. А вот чтоб кабель не распространял горения при групповой прокладке, его покрывают специальным раствором.

Маркировка кабелей ВВГнг

  • Но кроме аббревиатуры «нг» обозначение кабеля может еще содержать такие символы как «А», «В» или «ls». Символы «А» и «В» означают категории стойкости кабеля. А наличие символа «лс» говорит нам о том, что при горении кабель выделяет уменьшенное содержание дыма и вредного газа.

Структура кабеля ВВГнг

  • Кроме приведенных выше обозначений, после символа «нг» могут стоять «HF». Это говорит о том, что кабель не выделяет коррозийно-активных газообразных продуктов при горении. Аббревиатура «FRLS» означает, что проводник огнестоек, и имеет пониженное дымо- и газовыделение. Ну а «FRHF» скажет вам о том, что кабель огнестоек и имеет пониженное выделение коррозийно-активных газообразных веществ.

Структура кабеля ВВГ

Характеристики провода ВВГнг обеспечивает его структура. Поэтому, мимо строения кабеля нельзя пройти стороной. Тем более, что это касается не только его механических и электрических характеристик, но и просто внешнего вида.

Пятижильный кабель ВВГнг

Как мы уже определились выше, проводники нашего кабеля выполнены из меди. Количество жил кабеля может быть от одного до пяти.

В маркировке первым числом указывается количество жил, а вторым — сечение этих жил. Например, ВВГнг 3х1,5 обозначает, что кабель имеет три жилы с сечением в 1,5 мм2 каждая.

Одно- и многопроволочный кабель

Каждая отдельная жила может быть выполнена из одной проволоки соответствующего сечения, или из нескольких проволок скрученных соответствующим образом.

Это можно узнать так же из обозначения кабеля. «о» обозначаются кабели в которых каждая жила выполнена из одной проволоки. Маркировку «м» соответственно имеют многожильные изделия.

Структурная форма жил кабеля ВВГнг

Понятное дело, что одножильную структуру имеют кабели с небольшим номинальным сечением. А вот многожильные кабели имеют еще одно отличие.

Каждая отдельная жила может иметь не только круглую форму, не очень удобную при больших сечениях, но и так называемую секторальную, или, как ее еще называют, сегментную форму. В этом случае, каждая отдельная жила имеет форму части сектора круга.

Кабели ВВГ с круглым и секторным расположением жил

Кабели, имеющие обычную круглую форму, обозначаются символом «к». Проводники с сегментным расположением жил имеют обозначение «с».

Плоский кабель ВВГнг

Но, как вы можете видеть на видео, существуют еще и плоские кабели ВВГ. Это когда все жилы уложены вдоль одной плоскости. Такая форма обычно используется для небольших по сечению кабелей.

Сечение кабелей ВВГ

Мы говорим и говорим о сечении, но так и не обозначили его номиналы. Для кабеля ВВГ номинальный ряд начинается с 1,5 мм2 и до 50 мм2. При этом, иногда можно встретить изделия с номиналом до 400 мм2, но такие кабели обычно выпускают по спецзаказу.

Номиналы сечений рабочих, нулевых и заземляющих жил кабеля ВВГ

И тут следует уточнить, что если номинал кабеля, допустим, 4 мм2, это не обозначает, что все жилы имеют данное сечение. В качестве примера давайте возьмем пятижильный проводник данного сечения.

Согласно нормам ПУЭ, нулевой проводник и проводник заземления могут иметь меньшее сечение, из-за чего цена на кабель может быть ниже. И в нашем случае, они могут быть 2,5 мм2 каждый.

Обратите внимание! Это в нашем случае, нулевая жила, и жила заземления, имеют одинаковое сечение. Но это не правило. Как вы можете видеть на фото, нулевая жила может быть на порядок ниже номинального сечения, а жила заземления еще на один порядок меньше.

  • Но что это мы о жилах да о жилах. Не маловажной частью кабеля является и изоляция. И здесь все зависит от номинального сечения и номинального напряжения для работы, под которую предназначен кабель.

Толщина изоляции кабеля ВВГ

  • Так, для напряжения до 660В номинальная толщина изоляции у провода сечением в 16 мм2 составит 0,9 мм. А для такого же по сечению провода, но для напряжения до 2,5кВ, она составит 1 мм. При этом нормируется не только номинальная, но и минимальная толщина, что допускает некоторое отклонение.
  • Как мы помним из расшифровки, провод ВВГ имеет еще и второй слой изоляции. Он зависит от номинального напряжения и диаметра под оболочкой. Так, для нашего трехжильного кабеля в 16 мм2, номинальная толщина оболочки составит 1,7 мм.

Характеристики кабеля ВВГ

Ну вот, с устройством кабеля разобрались. Теперь давайте рассмотрим его основные характеристики. Их условно можно разделить на механические и электрические.

Сопротивление жил кабеля ВВГ

Начнем с последних:

  • В первую очередь, для любого проводника нам важна его проводимость. Чем выше сечение, тем выше проводимость. Измеряется данная величина как сопротивление проводника на 1 км его длины. Так для проводника с сечением в 1,5 мм2 сопротивление будет равняться 12 Ом. А для проводника в 50 мм2 оно будет равно 0,39Ом.

Обратите внимание! Сопротивление проводника и сопротивление изоляции кабеля вычисляются при температуре в 20⁰С. Если измерения производятся при другой температуре, то в последствии оно должно быть приведено к температуре в 20⁰С. Ведь чем ниже температура, тем выше проводимость проводника.

  • Раз уж мы упомянули, то давайте сразу определимся и с сопротивлением изоляции кабеля. Как говорит инструкция, на километр длины она должна составлять не менее 7 – 12МОм.

Сопротивление изоляции кабеля ВВГ

  • Но при приемке кабелей в эксплуатацию, они все равно должны подвергаться электрическим испытаниям. Так, кабель для напряжения до 660В должен 10 минут выдерживать напряжение в 3кВ. Если провод предназначен для напряжения до 1кВ, то должен выдерживать 3,5кВ. Ну а изделия до 3кВ должны 10 минут выдерживать 9,5кВ.
  • Теперь, что касается механических характеристик. Одной из основных является возможность изгибания кабеля. Согласно ГОСТ, здесь все зависит от типа проводника. Так, кабели с многожильными проводниками можно изгибать с радиусом не менее 7,5 диаметра кабеля. А для однопроволочных изделий этот норматив составляет 10 диаметров.

Характеристики кабеля ВВГ

  • Следующей важной характеристикой, являются номинальные температуры кабеля. Они составляют от -50⁰С до +50⁰С. Но если вы собрались монтировать данный тип проводника своими руками, то при температуре ниже -15⁰С этого делать не стоит. Ведь кабель становится очень хрупким. В этом случае, его следует предварительно прогреть. Сделать это можно путем подключения к проводникам нагрузки.
  • Что касается гарантийного срока эксплуатации, то согласно ГОСТ он составляет 5лет. При этом, гарантийный срок распространяется только на изделия с момента изготовления которых прошло не более 6 месяцев. Вообще же срок службы проводов ВВГ принято считать равным 30 лет.

Вывод

Провод ПУНП и ВВГнг имеют немало общего. Но в первом случае, это провод, а во втором кабель. При этом ПУНП изготавливается по техническим условиям, а ВВГ соответствует ГОСТу. Часто это становится решающим фактором в пользу второго.

Кроме того, ПУНП не предназначен для работы под напряжением выше 1кВ, а кабель ВВГ соответствующей марки на это способен. Исходя из всего этого, кабель ВВГ имеет определенные преимущества перед ПУНП. Но это не касается механических характеристик, в которых более гибкий провод смотрится однозначно более предпочтительно.

Кабель ВВГ: технические характеристики | Кабель ВВГ, ВВГнг, ВВГНГ-ls

Когда заходит речь про кабель ВВГ, технические характеристики могут в значительной степени варьироваться в зависимости от того, какого типа данный провод, какую он имеет маркировку, какое количество жил в него входит и иных параметров. Тем не менее, можно выделить ряд ключевых характеристик, что в той или иной степени относятся к каждому из силовых кабелей подобного типа.

Кабель ВВГ изготовляется по ГОСТ 16442-80.Код ОКП 352100.

Описание и техническая документация

Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм2 в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм2 в одножильном кабеле, 95 мм

2 в двух-, четырёх- жильном и до 50 мм2 в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.

Основные жилы 1,5 2,5 4 6 10 16 25 35 50
Нулевая жила 1,5 1,5 2,5 4 6 10 16 16 25
Жила заземления 1,0 1,5 2,5 2,5 4 6 10 16 16

Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).

Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм2 диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.

Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.



Напряжение кабеля, кв Номинальное сечение жил, мм Номинальная толщина изоляции, мм Минимальная толщина изоляции,мм
0,66 1 — 2,5 0,6 0,44
4 и 6 0,7 0,53
10 и 16 0,9 0,71
25 и 35 1,1 0,89
50 1,07
1-2,5 0,8 0,62 1,3
4-16 1,0 0,8
25 и 35 1,2 0,98
50 1,4 1,16



Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.

Диаметр под оболочкой, мм Номинальная толщина изоляции, мм Минимальная толщина изоляции,мм
До 6 1,2 0,92
6 – 15 1,5 1,18
15 – 20 1,7 1,35
20 – 30 1,9 1,52
30 – 40 2,1 1,69

 Длительно-допустимый ток ВВГ

Длительно-допустимый ток, который поддерживает данный кабель, варьируется от количества жил, от их сечения, а также от того, где пролегает электропровод – в земле или на воздухе. Минимальный ток равен 19 А, в любом случае, лучше уточнить спецификации конкретного кабеля, что вы приобретаете. Допустимые токи нагрузки для электропровода сечением до 50мм2, проложенных на воздухе, указаны в таблице.

Номинальное сечение жил, мм2 Допустимый ток нагрузки, А
С двумя основными жилами С тремя основными жилами С четырьмя основными жилами
1,5 24 21 19
2,5 33 28 26
4 44 37 34
6 56 49 45
10 76 66 61
16 101 87 81
25 134 115 107
35 166 141 131
50 208 177 165

Номинальный ток, при этом, может быть 0,66 или 1 киловатт, а его частота равняется 50 герц. Мощность при минимальной площади сечения кабеля достигает 3,5 кВт. Что касается сопротивления, то оно варьируется от площади сечения жил. Когда оно равно 1,5 мм2, то сопротивление равно 12 МОм/км, когда оно менее 4 мм2 – 10 МОм/км, когда равно 5 мм2 – 9 МОм/км, а от 10 до 240 мм2 данный показатель равняется 7 МОм/км. Принято брать в расчёт сопротивление при температуре, равной +20 градусов Цельсия.

Технические характеристики силового кабеля ВВГ

Электрическое сопротивление токопроводящих жил кабеля до 50 мм2 на постоянном токе должно быть не более указанного в таблице.

Номинальное сечение,мм 2 1,5 2,5 4 6 10 16 25 35 50
Сопротивление жилы, Ом/км 12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 0,387

Электрическое сопротивление изоляции на 1 км длины при температуре 20 0С составляет не менее 7 – 12 МОм в зависимости от сечения жил.

Готовые кабели должны выдерживать испытания переменным напряжением частотой 50 Гц в течение 10 мин. Напряжение прикладывается между жилами и составляет 3 кВ для кабелей на номинальное напряжение 0,66 кВ и 3,5 кВ для кабелей на номинальное напряжение 1 кВ.

Условия хранения силового кабеля

Провода хранятся под навесами, либо в помещениях закрытого типа. Также разрешено хранение кабеля на барабанах на открытых площадках в обшитом виде. При этом изменяется срок хранения: в помещениях закрытого типа срок хранения составит 10 лет, под навесом на открытом воздухе — 5 лет, на барабанах на открытых площадках — всего 2 года.

Масса и габариты: основные параметры

Примерные наружные размеры и массы отдельных кабелей сечением до 50 мм2 для целей упаковки и транспортировки приведены в таблице ниже. В зависимости от производителя указанные цифры могут варьироваться с 10% отклонением.

Сечение кабеля Значение наружного размера для целей упаковки и транспортировки, мм Значение массы для целей упаковки и транспортировки, кг/км
Плоские кабели (а х в)
2х1,5 5 х 7,5 70
2х2,5 5,5 х 8 90
2х4 6 х 9,5 140
2х6 7 х 10,5 180
3х1,5 5 х 9,5 95
3х2,5 5,5 х 11 135
3х4 6 х 13 200
Кабели со скрученными жилами Диаметр
3х1,5 8 90
3х2,5 9,5 135
3х4 11 200
3х6 12 260
3х10 14,5 410
3х16 17 590
3х25 20,5 810
3х35 23 1300
3х50 27 1700
3х4+1х2,5 12 230
3х6+1х4 14 310
3х10+1х6 16 480
3х16+1х10 19 650
4х1,5 8,5 110
4х2,5 10 170
4х4 12 240
4х6 13 320
4х10 16 510
4х16 19 750
4х25 23 1150
4х35 26 1550
4х50 31 2200
5х1,5 9,5 135
5х2,5 11 205
5х4 13 300
5х6 14 405
5х10 17,5 630
5х16 21 950
5х25 26 1450
5х35 29 1900
5х50 35 2700



Температурный режим и условия эксплуатации

Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С. Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля.  Срок службы — 30 лет.

Смотрите также:

ВВГ - технические характеристики, применение

Производство силовых кабелей с медными жилами с изоляцией и оболочкой из поливинилхлоридного пластиката марки ВВГ было организовано на ряде кабельных заводов СССР в середине прошлого века. В 1970 году был разработан государственный стандарт ГОСТ 16442-70 «Кабели силовые с пластмассовой изоляцией», согласно которому кабели силовые марки ВВГ напряжением 0,660 кВ выпускались с числом жил 1, 2, 3, 4, сечениями от 2,5 кв. мм. до 50 кв. мм, а напряжением 1,0 кВ – с числом жил 1, 2, 3 от 1,5 кв. мм до 240 кв. мм, а кабели этого же напряжения 4-х жильные – сечением от 2,5 кв. мм. до 185 кв. мм.

В стандарте не предусматривалась возможность изготовления кабелей ВВГ с расположением жил в одной плоскости, а также силовых кабелей с числом жил 5 и более.

ГОСТом 16442-70 «Кабели силовые с пластмассовой изоляцией» предусматривалась преимущественная прокладка кабелей ВВГ в пожароопасных помещениях, в пожароопасных каналах и туннелях и в условиях агрессивной среды. Эти рекомендации не всегда отвечали требованиям пожарной безопасности, так как кабели марки ВВГ, изготовленные с изоляцией и оболочкой из поливинилхлоридного пластиката, подвержены горению в случае попадания их в пламя пожара.

Также, для обеспечения более устойчивого электроснабжения различных объектов, эксплуатационные организации энергетиков стали требовать изготовление четырех и пятижильных кабелей марки ВВГ с одинаковым сечением всех жил.

Исходя из возникших требований, ГОСТа 16442-70 «Кабели силовые с пластмассовой изоляцией» переработали, и был создан новый Межгосударственный стандарт ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией» с датой введения с 01.01.1982 года.

В этом ГОСТе расширялся диапазон жил и сечений выпускаемых кабелей марки ВВГ.

Кабели на напряжение 1.0 кВ, четырехжильные предусматривалось выпускать сечениями от 1,5 кв. мм до 240 кв. мм, а не 185 кв. мм, как было в стандарте 1970 года, а на напряжения 0,660 кВ – сечениями от 1,5 кв. мм до 50 кв. мм. В прежнем стандарте предусматривался их выпуск с сечением 2,5 кв. мм.
В ГОСТе 16442-80 предусматривался выпуск кабелей ВВГ напряжением 0,660 кВ и 1,0 кВ с жилами сечением 1,5 кв. мм. до 16 кв. мм включительно, в которых изолированные жилы могут быть уложены в одной плоскости и, в таком случае, в марке кабеля это указывалось через дефис – П, то есть кабель плоский.

Применение плоских кабелей марок ВВГ-П сечением 2х1,5, 2х2,5, 3х1,5, 3х2,5 кв. мм значительно упрощало их монтаж в жилых и общественных зданиях, в бытовых помещениях, а также позволяло изготавливать их на заводах с меньшими затратами.

В стандарте 1980 года рекомендация ГОСТа 16442-70 на прокладке кабелей ВВГ в пожароопасных помещениях была исключена. И кабели марки ВВГ рекомендованы для одиночной прокладки в лотках, каналах, эстакадах, на открытом воздухе, без ограничения уровней прокладки по трассе, в том числе и вертикально.

Кабели не распространяющие горение ВВГнг (А), ВВГ-Пнг(А)

Для групповой прокладки кабелей в поливинилхлоридной изоляции и оболочке предусматривается прокладка кабелей марки ВВГнг (А), ВВГ-Пнг(А), которые не распространяют горение и выпускаются АО «Завод «Энергокабель» по ТУ 16.705-499-2010, разработанных ОАО «ВНИИКП».

В марке кабелей с пластмассовой изоляцией знаком (А) указывается показатель пожарной опасности категория А.

Категории пожарной безопасности кабелей различного исполнения AF/R, А, В, С или D указывают в марке кабеля в скобках.

Согласно технических условий 16.705-499-2010 на заводе «Энергокабель» выпускаются кабели ВВГнг(А) напряжением 0,600 кВ одножильные сечение от 1,5 до 50 кв.мм, двужильные – сечением от 2х1,5 до 2х50 кв.мм, трехжильные – сечением от 3х1,5 до 3х50 кв. мм. и четырехжильные – сечением от 4х1,5 до 4х50 кв. мм, и напряжением 1.0 кВ с числом жил 1-2-3-4 сечением токоведущей жилы от 1,5 до 400 кв. мм., а с числом жил 5 и сечением от 1,5 мм до 240 кв.мм.

В кабелях марки ВВГнг изоляция изготавливается из поливинилхлоридного пластиката, а наружная оболочка из пластиката пониженной горючести. Указанный пластикат при возгорании не поддерживает горения, а гаснет. Естественно, и кабель с оболочкой из такого материала также не поддерживает горения.

Кабель силовой ВВГнг(А)-LS

Для прокладки группы кабелей с пластмассовой изоляцией в помещениях, внутренних электроустановок, в жилых и общественных зданиях применяются кабели не распространяющие горение с пониженным дымо- и газовыделением марок ВВГнг(А)-LS, которые изготавливает завод «Энергокабель» по ТУ 16. К71-310-2001 и ТУ 16.К121-018-2011. Номенклатура выпуска этих кабелей включает в себя одножильные, трехжильные, четырех- и пятижильные кабели марки ВВГнг(А)-LS. В случае возгорания этих кабелей в помещении, где они проложены, выделяется меньше вредных газов и дыма, что позволяет находящимся в здании людям или обслуживающему персоналу покинуть помещение в соответствии с планами эвакуации и указателями.

В кабелях ВВГнг(А)-LS изоляция и наружная оболочка изготавливается из пластикатов пониженной пожарной опасности. В зданиях, где необходимо предотвратить отравление людей продуктами горения кабелей, предусматривается прокладка кабелей марок ВВГнг(А)-LSLTх.

Кабель в этом исполнении выпускается АО «Завод «Энергокабель» согласно ТУ 16.К121-018-2011. Они предназначены для прокладки в зданиях детских дошкольных и образовательных учреждений, домов престарелых и инвалидов, больниц, спальных корпусах интернатного типа, детских учреждений, санаториев, домов отдыха, гостиниц, общежитий, пансионатов, зрелищных клубных спортивных сооружений, метрополитенов и в зданиях по организации обслуживания населения.

Кабели ВВГнг(А)-LSLTх не поддерживают горение при групповой прокладке, обладают пониженным дымо- и газовыделением и низкой токсичностью, что способствует проводить эвакуацию многочисленного скопления людей из различных объектов, а также эвакуировать больных, стариков, детей с меньшими травмами дыхательных путей.

Такие характеристики кабелей марок ВВГнг(А)-LSLTх обеспечиваются при изготовлении на заводе «Энергокабель» применением низкотоксичных поливинилхлоридных пластикатов пониженной пожарной опасности..

Силовой огнестойкий кабель ВВГнг(А)-FRLS

В различных зданиях при возникновении пожара для эвакуации находящихся там людей необходимо обеспечить электроснабжение насосов пожаротушения, эвакуационных лифтов, систем пожарной сигнализации и оповещения, освещения запасных выходов и путей эвакуации, работы некоторого времени операционных и родильных отделений больниц и другого электрооборудования систем безопасности. Эти требованиям отвечают изготавливаемые на АО «Завод «Энергокабель» кабели силовые огнестойкие марок ВВГнг(А)-FRLS по ТУ 16. К71-337-2004 и ТУ16.К121-022-2011. В кабелях ВВГнг(А)-FRLS по медной токоведущей жиле накладывается термический барьер, состоящий из двух стеклослюдосодержащих лент. Изоляция и оболочка этих кабелей изготавливаются из поливинилхлоридных пластикатов пониженной пожарной опасности.

Попадая в зону пламени, кабель ВВГнг(А)-FRLS продолжает передавать электрическую мощность в течение определенного времени. Это обеспечивается тем, что наложенные на токоведущую жилу стеклослюдосодержащие ленты, спекаясь, создают изоляционный термический барьер, который позволяет функционировать кабелю в течении 180 минут.

В случае применения дополнительного термического барьера время функционирования кабеля увеличивается до 240 минут.

Показатель огнестойкости кабелей указывается в марке кабелей ВВГнг(А)-FRLS путем добавления обозначения FE180 или FE240, где 180 и 240 – время функционирования кабеля в минутах при нахождении в пламени.
При прокладке кабелей марок ВВГнг(А)-FRLS FE 180 или ВВГнг(А)-FRLS FE 240 в огнестойких кабельных линиях (групповая прокладка кабелей в специальных лотках) в марку кабеля добавляется обозначение огнестойкости Е30, Е60, Е90. В этом случае кабель соответствует марке ВВГнг(А)-FRLS FE180/Е60. Обозначение Е30, Е60, Е90 указывает время функционирования кабеля в пламени в огнестойких кабельных линиях в минутах (30, 60, 90 минут и так далее).

Кабели марок ВВГнг(А)-FRLS предназначены для прокладки в зданиях детских дошкольных образовательных учреждениях, специализированных домов престарелых, инвалидов, больниц, спальных корпусах, образовательных учреждений, гостиниц, общежитий, санаториев, домов отдыха, кемпингов, пансионатов, зрелищных клубных спортивных сооружений, в зданиях организаций по обслуживанию населения, метрополитенов.

Кабели ВВГ - технические характеристики и цена

Кабели маркировки ВВГ целиком и заслуженно обеспечивают работу как бытовой техники, так и значительной части оборудования торговых предприятий, предприятий обслуживания, ведь в большинстве случаев такие объекты рассчитаны на потребление переменного тока напряжением до 1 кВ.

Сегодня, кабельная продукция марки ВВГ используется как для прокладки наружных, так и скрытых линий электросетей внутри помещений, но при этом, чаще всего при выборе данного вида проводника, потребители обращают на один параметр – сечение токопроводящей жилы, не упуская другие характеристики кабеля.

Технические характеристики кабеля ВВГ:

  1. Номинальное напряжение, выдерживаемое кабелем – 660 В, 1000 В.
  2. Температурный диапазон эксплуатации от – 50 до 50 градусов Цельсия.
  3. Относительная влажность воздуха 98% при + 35 градусах Цельсия.
  4. Минимально допустимая температура укладки без предварительного прогрева строительной длины -15 градусов Цельсия.
  5. В режиме перегрузки температура токопроводящих медных жил может составлять – 95 градусов Цельсия.
  6. Предельная длительная температура жил провода 70 градусов Цельсия.
  7. При коротком замыкании температура токопроводящих жил может повыситься до – 350 градусов Цельсия, при этом изоляция не будет обугливаться и возгорание не произойдет.
  8. Наибольшая температура нагрева нитей во время короткого замыкания 160 градусов Цельсия, 140 градусов для кабеля с жилами площадью сечения более 300 кв. мм.
  9. Наименьший допустимый радиус изгиба проводника при прокладке в нормальных температурных условиях – 10 диаметров его поперечного сечения.
  10. Нормативный срок эксплуатации – 30 лет.

Описание и техническая документация

Основным документом, определяющим технические параметры и условия производства кабельной и проводниковой продукции подобного класса, является российский стандарт 2010 года ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..». Данный норматив содержит все общие требования к изделиям такого типа, а именно, на проводниковую кабельную продукцию, применяемую для напряжения 0,66; 1,0 и 3 кВ.

Этот государственный стандарт нормирует и единую систему маркировки данного вида кабельной продукции. Особо следует отметить, что технические условия ТУ заводов производителей кабельно-проводниковой продукции разрабатываются уже на основании данного ГОСТ. Кроме этого, любая выпускаемая предприятиями продукция подлежит обязательной сертификации, это еще одно из требований данного ГОСТ.

Одним из главных параметров силовых питающих кабелей согласно ГОСТ 53769 – 2010 является степень его пожарной безопасности, а именно, условия прокладки, температурного режима эксплуатации, необходимые меры пожарной защиты.

Маркировка

Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.

Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.

Общепринятым является следующая расшифровка кода:

  1. Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
  2. Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:
    • «П» – полимерная изоляция;
    • «Пв» – изоляция из полиэтилена;
    • «В» – поливинилхлоридная изоляция жил;
  3. Третья буква говорит о наружной изоляции проводника:
    • «В» – поливинилхлоридная наружная изоляция;
    • «Шв» – кабель имеет защитный шланг;
    • «Шп» – материал шланга наружной оболочки полиэтилен;
    • «П» – полимерная наружная оболочка;
  4. Четвертый знак обозначает наличие бронированной оплетки:
    • «Б» – кабель бронированный, имеет защитную бронированную оплетку;
    • «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
  5. Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:
    • отсутствие знака говорит о материале, не поддерживающем горение;
    • «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
    • «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
    • «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
    • «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;

Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:

  • «О» – говорит о однопроволочной жиле;
  • «М» – указывает на многопроволочные жилы;
  • «С» – жилы кабеля имеют вид секторов;
  •  «К» – указывают на то, что все жилы имеют круглое сечение;

Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.

Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.

Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв. мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.

На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.

Длительно-допустимый ток ВВГ

Расчет токовых нагрузок на проводники типа ВВГ берется из расчета при переменном напряжении 660 в и 1000 в, и при применении в сетях с постоянным током для напряжения 1500 в и 2400 в соответственно.

Допустимый длительный ток А для проводов с поливинилхлоридной изоляцией зависит от того в каком исполнении выполнен провод – 2, 3, 4 или 5-жильного, и как предусмотрена прокладка кабеля:

Сечение токопроводящей жилы, мм2Для проводов, проложенных
открытов одной трубе
двух одножильныхтрех одножильныхчетырех одножильныходного двухжильногоодного трехжильного
0,511
0,7515
1171615141514
1,5231917161815
2,5302725252521
4413835303227
6504642404034
10807060505550
161008580758070
251401151009010085
35170135125115125100
50215185170150160135
70270225210185195175
95330275255225245215
120385315290260295250

Условия хранения, масса и габариты

Условия хранения провода ВВГ соответствуют условиям кабельной продукции:

  1. Готовая продукция хранится в закрытых помещениях, исключающих прямые солнечные лучи.
  2. Помещение должно быть проветриваемым, температура и влажность должны соответствовать для складских помещений.
  3. Хранение производится в заводской упаковке, или мерных отрезках по 50, 100 метров, барабаны с большими длинами должны сберегаться в отдельном месте.

Масса и габариты проводов ВВГ зависят от сечения и числа токопроводящих жил. Основные параметры приведены в таблице:

Число жил ВВГ, мм2Число жил ВВГнг, мм2Диаметр, ммМасса кг/км
1х1,51х1,55,039,0
1х2,51х2,55,450,0
1х41х46,070,0
1х61х66,591,0
1х101х107,8140,0
1х161х169,9224,0
1х251х2511,0321,0
1х351х3512,0418,0
1х501х5013,5550,0
1х701х7015,2765
1х951х9517,31028
1х1201х12019,21279
1х1501х15022,21595
1х1851х18524,71993
1х2401х24027,72573
1х3001х30031,03218
2х1,52х1,57,160,0
2х2,52х2,57,981,0
2х42х49,8136,0
2х62х610,8178,0
2х102х1013,2272,0
3х1,53х1,57,589,0
3х2,53х2,58,9121,0
3х43х410,3174,0
3х63х611,4236,0
3х103х1014,0373,0
3х163х1615,8564,0
3х253х2519,5876,0
3х353х3521,61159,0
3х503х5025,21556,0
4х1,54х1,58,1106,0
4х2,54х2,59,6160,0
4х44х411,2233,0
4х64х612,4316,0
4х104х1015,3499,0
4х164х1617,4731,0
4х254х2521,51138,0
4х354х3524,31534,0
4х504х5027,82045,0
5х1,55х1,59,4139,0
5х2,55х2,510,4192,0
5х45х412,3288,0
5х65х613,6393,0
5х105х1016,8624,0
5х165х1619,5939,0
5х255х2524,11456,0
5х355х3527,51965,0

Температурный режим и условия эксплуатации

Технические характеристики эксплуатации данного вида проводов зависят от многих факторов, в том числе и от температуры и условий эксплуатации кабелей:

  1. Согласно нормативной документации, оптимальным режимом работы кабеля является температура, при которой жилы нагреваются не более чем до +50 градусов, а кратковременная повышенная температура проводников до +70 градусов не влечет за собой уменьшения эксплуатационных качеств.
  2. Температура нагрева кабеля во время испытания его характеристик «на отказ», позволяет констатировать, что все нити должны выдерживать короткое замыкание длительностью непрерывно до 4 секунд, а нагрев непосредственно жил при этом может достигать +160 градусов Цельсия.
  3. Кроме этого, кабели испытываются и при введении чрезвычайного режима, во время которого работа под нагрузкой в течение 8 часов за непрерывный промежуток 24 часа или 1000 часов за весь срок службы жила может нагреваться до 80 градусов Цельсия.
  4. Результаты термических испытаний показывают, что ПВХ внешнее покрытие и внутренняя изоляционная оболочка токопроводящих жил не теряет формы при повышении температуры до 80 градусов.
  5. Разрушение наружной оболочки и внутренней изоляции не должно происходить при скачке температуры до 150 градусов на протяжении 60 минут.
  6. Нормальными температурными параметрами работы этого вида проводника являются температура воздуха от -50 до +50 градусов Цельсия.
  7. Влажность окружающего воздуха при этом может достигать 98%, при температуре 35 градусов.

Область применения

Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.

Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.

Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.

Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.

На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.

Обзор производителей

Завод «Энергокабель»

Из города Электроугли, производит продукцию различного назначения, в том числе и силовые кабели типа ВВГ. Основанное в 2000 году производство позволяет на самом современном уровне выпускать продукцию отличного качества. Основное направление – силовые, негорючие, имеющие изоляцию и внешнюю оболочку из полимерных композитов кабели, рассчитанные на напряжение 0,66 и 1 кВ.

Цена на кабели ВВГ:

  • марка 2х1.5(П) – 11,24 руб;
  • марка 2х2.5(П) – 18,44 руб;
  • марка 2х4.0(П) – 28,72 руб;
  • марка 2х6.0 – 41,97 руб;

ЗАО «Кабельный завод «Кавказкабель ТМ»

С 2004 года является продолжателем традиций торговой марки «Кавказкабель», выпускающей продукцию с 1958 года. Основные образцы продукции провода и силовые кабели для различных направление использования – силовые, корабельные, для насосов и сигнализации.

Производственное объединение ООО «Рыбинсккабель»

Город Рыбинск. С момента основания завода – 1949 года выпускает весь ассортимент кабельной продукции и проводов для электротехнической промышленности. Но основное направление – это провода для различных электрических машин и приборов. Стоит отметить, что данное предприятие представляет наибольшую палитру продукции марки ВВГ, как в наименованиях, так и размерных длинах.

Цены на трехжильные проводники:

  • 3х1.5(П/кр) – 16,76-16,97 руб;
  • 3х2.5(П/кр) – 27,57-28,02 руб;
  • 3х4.0(П/кр) – 42,82-43,56 руб;
  • 3х6.0(П/кр) – 62,70-63,92 руб;

ОАО «ПОДОЛЬСККАБЕЛЬ»

Лидер предприятий кабельной промышленности в Московской области. Завод занимает первое место среди предприятий машиностроения московского региона. «Подольсккабель» – предприятие, динамично развивающее свое производство на основе внедрения новых высокотехнологичных производств.

Четырехжильные провода реализуются в ценах:

  • 4х1.5 – 22,34 руб ;
  • 4х2.5 – 37,05 руб;
  • 4х4.0 – 58,26 руб;
  • 4х6.0 – 85,41 руб;
  • 4х6.0 – 85,41 руб;
  • 4х10.0 – 159,03 руб;
  • 4х16.0 – 255,43 руб;

«Амурский кабельный завод»

Это единственный завод, выпускающий кабельно-проводниковую продукцию на Дальнем Востоке, основное направление выпуск высокотехнологичных силовых кабелей для различных отраслей промышленности как в России, так и за ее пределами. Всего в арсенале завода около 8000 макроразмеров, при этом все производимые товары сертифицированы как для отечественного рынка, так и для поставок за рубеж.

Многожильные провода ВВГ в 5-жильном исполнении:

  • 5х1.5 – 27,75 руб ;
  • 5х2.5 – 47,39 руб ;
  • 5х4.0 – 72,40 руб ;
  • 5х6.0 – 106,27 руб ;
  • 5х10.0 – 198,94 руб ;
  • ввг 5х16.0 – 318,10 руб ;

Статья была полезна?

0,00 (оценок: 0)

Кабель семейства ВВГ расшифровка и характеристики

Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям.

Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) - ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) - ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) - ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) - ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке - Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

  • - буква А, если это алюминий;
  • - без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

  • - буква П – полимерная изоляция;
  • - буквы Пв – полиэтилен;
  • - буква В – поливинилхлорид.

3. Броня кабеля:

  • - буква Г – брони нет, кабель голый;
  • - бронированный (Б).

4. Оболочка, наружная изоляция:

  • буква В – поливинилхлорид;
  • буквы Шв – имеет защитный шланг;
  • буквы Шп – имеет защитный шланг из полиэтилена;
  • буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • - если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • - если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • - если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • - если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • - если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • - если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Таблица 1. Кабель ВВГ расшифровка маркировки

Жила Изоляция жилы Изоляция оболочки Броня Пожаробезопасность
ВВГ медная поливинилхлорид поливинилхлорид отсутствует Да - только одиночная прокладка
ВВГ нг - - - - Да
ВВГ нг-ls - - - - Да + с пониженным дымо- и газовыделением
ВВГ нг-hf - - - - Да + не выделяет коррозионно-активные продукты
ВВГ нг-frls - - - - Да + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГ алюминий поливинилхлорид поливинилхлорид отсутствует Да - только одиночная прокладка
АВБШвнг алюминий поливинилхлорид защитный шланг из поливинилхлорида есть Да

Видео ВВГнг(А)-LS-П 3*1,5


Силовой кабель ВВГ-ХЛ, провод — технические характеристики, конструкция жил, применение, эксплуатация

Краткая характеристика

Холодостойкий кабель ВВГ-ХЛ служит для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частоты 50Гц. Изделия используются для прокладки на высотах до 4300 м над уровнем моря.

Конструкция

Кабель ВВГ-ХЛ производится в одножильном или многожильном исполнении.
Токопроводящие однопроволочные жилы круглой или секторной формы 1 или 2 класса по ГОСТ 22483 изготовлены из меди. В четырёхжильных кабелях нулевая жила или жила заземления выпускается с сечением, меньшим, чем остальные. В других случаях все жилы имеют одинаковое сечение.

В качестве изоляционного материала используется ПВХ-пластикат различных цветов — для жил заземления он зелено-желтый, для нулевых жил — голубой. Жилы кабелей сечением 70мм2 и выше имеют цифровую маркировку.

Жилы двух-, трех-, четырех- и пятижильных кабелей подвергаются скрутке.

Для многожильных кабелей сечением жил 16 мм2 и выше используется обмотка из нетканого полотна. Роль защитного покрова выполняет оболочка из морозостойкого ПВХ-пластиката.

Технические и эксплуатационные характеристики

Холодостойкий кабель ВВГ-ХЛ эксплуатируется при температурах от - 60°С до +40°С и относительной влажности воздуха до 98% (при температуре +35°С).

Предельная длительно допустимая температура нагрева жил в рабочем режиме составляет + 90° С. В аварийном режиме или в режиме перегрузки она не должна превышать + 80° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.

Силовой кабель ВВГ-ХЛ в течение 10 мин. выдерживает испытание переменным напряжением 3 кВ и 3,5 кВ — для кабелей с рабочим напряжением 0,66 кВ и 1кВ соответственно.

Прокладка без предварительного нагрева может производиться при температуре до -30 °С. Минимальный радиус изгиба при прокладке одножильных кабелей - 10 Dн, многожильных - 7,5 Dн (Dн - наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:
1,5 - 16 мм2 - 450 м;
25 - 70 мм2 - 300 м;
95 мм2 и выше - 200 м.

Гарантийный срок эксплуатации силового кабеля ВВГ-ХЛ - 5 лет, срок службы - 30 лет.

Сфера применения

Кабель ВВГ-ХЛ применяется для прокладки в воздухе (в случае отсутствия опасности механических повреждений при эксплуатации), в пожароопасных помещениях и взрывоопасных зонах, в помещениях с повышенной влажностью, в шахтах, коллекторах, в частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью, на специальных кабельных эстакадах, по мостам и в блоках. Также марка используется для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.

07 июня 2010

МТД "Энергорегионкомплект"

Энергорегионкомплект

Все статьи

Кабель ВВГ - правильный выбор, маркировка, технические характеристики (НГ LS)

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабеля с маркировкой ВВГ (и производными от нее), которые наиболее часто применяются в домашнем электрохозяйстве.

И начнем с простой расшифровки обозначения данного вида кабелей, в т.ч. объясняющей, почему именно они подходят для домашних нужд лучше большинства других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось такое название, рассмотрим некоторые понятия.

Отличие провода от такого кабеля прежде всего состоит в количестве жил.

Провод имеет одну жилу и может быть как в оболочке (или нескольких), так и без нее.

Жилами называются токопроводящие металлические элементы электрокабелей, в кабеле ВВГ они – медные. Наличие перед этой аббревиатурой большой буквы «А» будет свидетельствовать о том, что в кабеле жилы на основе алюминиевого сплава.

Жилы бывают:

  • однопроволочные;
  • многопроволочные.

Заказывая многожильный провод, вы должны понимать, что скорее всего вам предложат провод с одной многопроволочной жилой. Если нам нужно 2 и больше жилы, то следует заказывать кабель. При этом они могут быть однопроволочными и многопроволочными.

Обозначение ВВГ почти всегда указывает, что речь идет именно о кабеле, потому, что первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» на то, что они голые, отсюда и название: «винил-винил-голый».  Т.е. в виниловой защите находятся каждая из жил и сам кабель.

На фото показан двухжильный кабель ВВГ, наиболее часто используемый для домашней разводки электричества.

Также довольно часто используются 3-жильные кабели ВВГ, если необходимо зануление или заземление однофазного электроприбора.

Для 3-фазной разводки используют 4-жильные кабели ВВГ, в которых одна – ноль, или 5-жильные, если отдельно нужен провод заземления или зануления.

Кабели ВВГ могут быть как круглые, так и плоские. У последних в обозначении появляется буква «П». Иногда жилы выполняются не круглой формы с целью более компактного заполнения оболочки в кабелях большого сечения.

Также в силовых многожильных ВВГ кабелях одна жила бывает тоньше остальных. Это – «ноль» не несущий такой нагрузки, как фазовые.

После буквенного обозначения в маркировке кабеля идут цифры. Их расшифровку мы объясним на примере конкретного кабеля ВВГ 2х2,5, чаще других используемого для подключения большинства розеток в домах и квартирах. Первая цифра указывает на количество жил в кабеле, а вторая на их сечение.

Многие ошибочно считают второй показатель диаметром жил, а это площадь их сечения, рассчитываемая по формуле площади круга: 2πr². Так, диаметр жил данного кабеля будет составлять 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают многолетнюю (30 — 40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до +50°С, и даже длительном нагреве его жил до 70°С. Бытовой кабель ВВГ соответствующих сечений рассчитан на подключение любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри помещений или снаружи, при помещении его в защитный кожух, гофрошланг или трубу.

Он выдерживает перегибы с радиусом в 10 диаметров изоляции, а плоский и большие. Не рекомендуется его укладка в земле вне электроканализации.

О том, как производят различные кабели ВВГ, рассказывается в видеоролике:

Подбор же кабеля ВВГ по мощности следует производить, используя таблицу.

А для не желающих ею пользоваться, скажем, что:

  • для подключения приборов освещения будет достаточным сечение жил кабеля ВВГ в 1,5 мм;
  • для большинства розеток без перспективы подключения к ним очень мощных потребителей – 2,5 мм;
  • для постов с возможным одновременным подключением электрочайника, микроволновки и еще чего-нибудь мощного – 4 мм;
  • для электроплит – желательно не менее 6 мм.

При покупке кабеля ВВГ необходимо знать еще некоторые вещи. Сечения жил, указанное на его маркировке, соответствует в кабельной продукции, выпускаемой по ГОСТу. Часть же ее производят по ТУ (техническим условиям), занижая при этом сечения с целью экономии и удешевления продукции, что приводит к снижению мощностных показателей кабелей. Поэтому лучше при покупке брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы обязаны учитывать. В последнее время на рынке России появилось достаточно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используют обмедненную стальную проволоку. Не специалист эту подделку определит не сразу, а показатели у такого кабеля совсем другие, да и пайка его крайне затруднена.

Кабель ВВГ нг LS, особенности

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавкой букв «нг», которые означают не горючий. Отсутствие их в других кабелях вовсе не означает, что они горючи, просто у этих кабелей более высокая степень сопротивляемости возгоранию, вследствие заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида.

Этот заполнитель занимает место кислорода между защитными оболочками, как известно, поддерживающего горение.

С техническими характеристиками кабелей ВВГнг можно ознакомиться в приведенной ниже таблице.

Заполнение же пространства между жилами кабелей ВВГнгLS выполняется поливинилхлоридным пластикатом с низким газо- и дымовыделением. Буквы «LS» означают «low smoke» — буквально: низкий дым.

Есть и другие обозначения этой функции. Такие кабеля ставят в местах с повышенной пожароопасностью, которых в обычном доме почти нет. Но если вас не смутит их стоимость, довольно существенно отличающаяся от стоимости обычных ВВГ кабелей, то вы получите электропроводку высокой степени защищенности не только от коротких замыканий и температур, но и не выделяющую большое количество дыма при всевозможных повреждениях. А подробнее – в видео:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

% PDF-1.4 % 1 0 объект > эндобдж 4 0 obj /Режиссер / CreationDate (D: 20210426113826Z ') / ModDate (D: 20171106234602Z) >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект > эндобдж 166 0 объект > эндобдж 167 0 объект > эндобдж 168 0 объект > эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 182 0 объект > эндобдж 183 0 объект > эндобдж 184 0 объект > эндобдж 185 0 объект > эндобдж 186 0 объект > эндобдж 187 0 объект > эндобдж 188 0 объект > эндобдж 189 0 объект > эндобдж 190 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 193 0 объект > эндобдж 194 0 объект > эндобдж 195 0 объект > эндобдж 196 0 объект > эндобдж 197 0 объект > эндобдж 198 0 объект > эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 201 0 объект > эндобдж 202 0 объект > эндобдж 203 0 объект > эндобдж 204 0 объект > эндобдж 205 0 объект > эндобдж 206 0 объект > эндобдж 207 0 объект > эндобдж 208 0 объект > эндобдж 209 0 объект > эндобдж 210 0 объект > эндобдж 211 0 объект > эндобдж 212 0 объект > эндобдж 213 0 объект > эндобдж 214 0 объект > эндобдж 215 0 объект > эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 218 0 объект > эндобдж 219 0 объект > эндобдж 220 0 объект > эндобдж 221 0 объект > эндобдж 222 0 объект > эндобдж 223 0 объект > эндобдж 224 0 объект > эндобдж 225 0 объект > эндобдж 226 0 объект > эндобдж 227 0 объект > эндобдж 228 0 объект > эндобдж 229 0 объект > эндобдж 230 0 объект > эндобдж 231 0 объект > эндобдж 232 0 объект > эндобдж 233 0 объект > эндобдж 234 0 объект > эндобдж 235 0 объект > эндобдж 236 0 объект > эндобдж 237 0 объект > эндобдж 238 0 объект > эндобдж 239 0 объект > эндобдж 240 0 объект > эндобдж 241 0 объект > эндобдж 242 0 объект > эндобдж 243 0 объект > эндобдж 244 0 объект > эндобдж 245 0 объект > эндобдж 246 0 объект > эндобдж 247 0 объект > эндобдж 248 0 объект > эндобдж 249 0 объект > эндобдж 250 0 объект > эндобдж 251 0 объект > эндобдж 252 0 объект > эндобдж 253 0 объект > эндобдж 254 0 объект > эндобдж 255 0 объект > эндобдж 256 0 объект > эндобдж 257 0 объект > эндобдж 258 0 объект > эндобдж 259 0 объект > эндобдж 260 0 объект > эндобдж 261 0 объект > эндобдж 262 0 объект > эндобдж 263 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageI / ImageB] >> эндобдж 264 0 объект > эндобдж 265 0 объект > эндобдж 266 0 объект > транслировать xXK6W`QeQm) Mzɦ ؽ W $ YgQ8D # A} ^ V ڿ C [[{V30mUgzPU` [Y} P =] kqc0u @ 7 = {UhEq> = W ~ jG = Z; sW] Ŝ6 / q; _jU ݌ pvn񕾍vOK շ g \ XP`Xm $ F + ؍. x! ʼnQt8> ~ $

% PDF-1.4 % 1 0 объект > эндобдж 4 0 obj /Режиссер / CreationDate (D: 20210426121424Z ') / ModDate (D: 20171115225339Z) >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект > эндобдж 166 0 объект > эндобдж 167 0 объект > эндобдж 168 0 объект > эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 182 0 объект > эндобдж 183 0 объект > эндобдж 184 0 объект > эндобдж 185 0 объект > эндобдж 186 0 объект > эндобдж 187 0 объект > эндобдж 188 0 объект > эндобдж 189 0 объект > эндобдж 190 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 193 0 объект > эндобдж 194 0 объект > эндобдж 195 0 объект > эндобдж 196 0 объект > эндобдж 197 0 объект > эндобдж 198 0 объект > эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 201 0 объект > эндобдж 202 0 объект > эндобдж 203 0 объект > эндобдж 204 0 объект > эндобдж 205 0 объект > эндобдж 206 0 объект > эндобдж 207 0 объект > эндобдж 208 0 объект > эндобдж 209 0 объект > эндобдж 210 0 объект > эндобдж 211 0 объект > эндобдж 212 0 объект > эндобдж 213 0 объект > эндобдж 214 0 объект > эндобдж 215 0 объект > эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 218 0 объект > эндобдж 219 0 объект > эндобдж 220 0 объект > эндобдж 221 0 объект > эндобдж 222 0 объект > эндобдж 223 0 объект > эндобдж 224 0 объект > эндобдж 225 0 объект > эндобдж 226 0 объект > эндобдж 227 0 объект > эндобдж 228 0 объект > эндобдж 229 0 объект > эндобдж 230 0 объект > эндобдж 231 0 объект > эндобдж 232 0 объект > эндобдж 233 0 объект > эндобдж 234 0 объект > эндобдж 235 0 объект > эндобдж 236 0 объект > эндобдж 237 0 объект > эндобдж 238 0 объект > эндобдж 239 0 объект > эндобдж 240 0 объект > эндобдж 241 0 объект > эндобдж 242 0 объект > эндобдж 243 0 объект > эндобдж 244 0 объект > эндобдж 245 0 объект > эндобдж 246 0 объект > эндобдж 247 0 объект > эндобдж 248 0 объект > эндобдж 249 0 объект > эндобдж 250 0 объект > эндобдж 251 0 объект > эндобдж 252 0 объект > эндобдж 253 0 объект > эндобдж 254 0 объект > эндобдж 255 0 объект > эндобдж 256 0 объект > эндобдж 257 0 объект > эндобдж 258 0 объект > эндобдж 259 0 объект > эндобдж 260 0 объект > эндобдж 261 0 объект > эндобдж 262 0 объект > эндобдж 263 0 объект > эндобдж 264 0 объект > эндобдж 265 0 объект > эндобдж 266 0 объект > эндобдж 267 0 объект > эндобдж 268 0 объект > эндобдж 269 ​​0 объект > эндобдж 270 0 объект > эндобдж 271 0 объект > эндобдж 272 0 объект > эндобдж 273 0 объект > эндобдж 274 0 объект > эндобдж 275 0 объект > эндобдж 276 0 объект > эндобдж 277 0 объект > эндобдж 278 0 объект > эндобдж 279 0 объект > эндобдж 280 0 объект > эндобдж 281 0 объект > эндобдж 282 0 объект > эндобдж 283 0 объект > эндобдж 284 0 объект > эндобдж 285 0 объект > эндобдж 286 0 объект > эндобдж 287 0 объект > эндобдж 288 0 объект > эндобдж 289 0 объект > эндобдж 290 0 объект > эндобдж 291 0 объект > эндобдж 292 0 объект > эндобдж 293 0 объект > эндобдж 294 0 объект > эндобдж 295 0 объект > эндобдж 296 0 объект > эндобдж 297 0 объект > эндобдж 298 0 объект > эндобдж 299 0 объект > эндобдж 300 0 объект > эндобдж 301 0 объект > эндобдж 302 0 объект > эндобдж 303 0 объект > эндобдж 304 0 объект > эндобдж 305 0 объект > эндобдж 306 0 объект > эндобдж 307 0 объект > эндобдж 308 0 объект > эндобдж 309 0 объект > эндобдж 310 0 объект > эндобдж 311 0 объект > эндобдж 312 0 объект > эндобдж 313 0 объект > эндобдж 314 0 объект > эндобдж 315 0 объект > эндобдж 316 0 объект > эндобдж 317 0 объект > эндобдж 318 0 объект > эндобдж 319 0 объект > эндобдж 320 0 объект > эндобдж 321 0 объект > эндобдж 322 0 объект > эндобдж 323 0 объект > эндобдж 324 0 объект > эндобдж 325 0 объект > эндобдж 326 0 объект > эндобдж 327 0 объект > эндобдж 328 0 объект > эндобдж 329 0 объект > эндобдж 330 0 объект > эндобдж 331 0 объект > эндобдж 332 0 объект > эндобдж 333 0 объект > эндобдж 334 0 объект > эндобдж 335 0 объект > эндобдж 336 0 объект > эндобдж 337 0 объект > эндобдж 338 0 объект > эндобдж 339 0 объект > эндобдж 340 0 объект > эндобдж 341 0 объект > эндобдж 342 0 объект > эндобдж 343 0 объект > эндобдж 344 0 объект > эндобдж 345 0 объект > эндобдж 346 0 объект > эндобдж 347 0 объект > эндобдж 348 0 объект > эндобдж 349 0 объект > эндобдж 350 0 объект > эндобдж 351 0 объект > эндобдж 352 0 объект > эндобдж 353 0 объект > эндобдж 354 0 объект > эндобдж 355 0 объект > эндобдж 356 0 объект > эндобдж 357 0 объект > эндобдж 358 0 объект > эндобдж 359 0 объект > эндобдж 360 0 объект > эндобдж 361 0 объект > эндобдж 362 0 объект > эндобдж 363 0 объект > эндобдж 364 0 объект > эндобдж 365 0 объект > эндобдж 366 0 объект > эндобдж 367 0 объект > эндобдж 368 0 объект > эндобдж 369 0 объект > эндобдж 370 0 объект > эндобдж 371 0 объект > эндобдж 372 0 объект > эндобдж 373 0 объект > эндобдж 374 0 объект > эндобдж 375 0 объект > эндобдж 376 0 объект > эндобдж 377 0 объект > эндобдж 378 0 объект > эндобдж 379 0 объект > эндобдж 380 0 объект > эндобдж 381 0 объект > эндобдж 382 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageI / ImageB] >> эндобдж 383 0 объект > эндобдж 384 0 объект > эндобдж 385 0 объект > транслировать xXK6 + | ^ {€ B: JnCSL / QĀmꫲ} 6 [p ٪ ޛ s ~ j ~ n7vU_4U ~ V8wvyQo Cqb0ahF = ڣ {кВт z М-у> аƨ. Rµ "e] [C-y 9z *

Является ли видеоигра спортом?

% PDF-1.5 % 68 0 объект >>> эндобдж 133 0 объект > поток application / pdf

  • null
  • 2014-08-20T12: 20: 48.295-05: 00
  • Сюзанна Джекив
  • Видеоигры - это спорт?
  • Если суды признают частичное совпадение видов спорта и видеоигр, Закон о проволоке может применяться к ставкам, сделанным зрителем, или пари на соревнования по видеоиграм.
  • 2014-07-31T13: 29: 40-05: 002014-07-31T13: 29: 37-05: 002014-07-31T13: 29: 40-05: 00Проверка Adobe InDesign CS6 (Macintosh): pdf
  • преобразовано
  • от приложения / x-indesign к приложению / pdf
  • Adobe InDesign CS6 (Macintosh)
  • /
  • 2014-07-31T13: 29: 37-05: 00
  • xmp.ID: F719F3C51C206811994C8A6E69B2E19Bxmp.did: ED7F117407206811994C8A6E69B2E19Buuid: a16c27c0-9348-7840-b327-636f326ff388defaultxmp. iid: F319F3C51C206811994C8A6E69B2E19Bxmp.did: ED7F117407206811994C8A6E69B2E19Bxmp.did: ED7F117407206811994C8A6E69B2E19B7aeb37a84485ed096c00aed3850d2f57b7b0030d2014-08-20T12: 20: 47.291-05: 00Adobe PDF Library 10.0.1False
  • publishing_entity: ST
  • subject_matter: science_technology_law
  • subject_matter: entertainment_sports
  • subject_matter: gaming_law
  • Библиотека Adobe PDF 10.0.1 Ложь конечный поток эндобдж 62 0 объект > эндобдж 64 0 объект > эндобдж 69 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0. _ jS) v-UV-, 4."" "" "" "" ",! qQ + bJX0A1 e # 6 [dD | * a * f @ pRDKΈ / P & qP" I $ ȋq: i] 8w4 #] jf`ϙ3} "a \ ϑ8r = g $ f # lϢf2 O>: M ᄓ r'bS { GP 4ao6h0d | w2r = fm6QO: 34b3FMioJ` ۏ G = mT (H & 44a0 \ c9`aS; AaB B {_v '] IZOmÆ% \ $ an {h9hFxhn% C ~! 㯎 - ~ ox =: ZOӥt% E]}} m' ն | A] {3я ____ _mJKD {r6_ / w # / Ɨ_N / xF F _Ժ 8 ΎR n_ ߄ Ak? kMW9 ۿ ~) / Kpd} p mv6 ߑ "PHLM_ [պ_ u_LH0i; QQIAbSIrCm = ECK ~ Zu *" "" "" "& {B" { lJta86'i & lWl0AM (yu_aAv | m] mE "t" j 頃 (tITJӆUb ׎%; M6q] tІaB & A ©)! 0CO [HDDDDDDDDDDDqDDDG% PMbB0MD & Bnjw ‘\)! | TEBfѬ ~ GC" / | 76; Th I @ pDz # vm˼b \ u8aS {NW pPpD {V! I _]? WOu7W $ V @ t / M 돦? O V mo_ ֕? i-: V = I84 &) 0N A4 AM = GQFDDDDX "x5DDDGN # xDu2v DŽG_ / ߅ & Gf 'Lh4zv"; JR; 5VS'bVKiPp \ C; _D; $ [ ] _} (5 __ [t = ͙ 03g)> G.ͧGvt! 5P_ $ 8 {# ح 4 k ~ o | ": CTMA) 4a & m1I) & iV1G 䝭 ~~ Yuaa

    Межпроводные соединители с шагом 1 мм, поддерживающие сигнал LVDS

    1 Разъемы с шагом 1 мм для подключения проводов к плате, поддерживающие сигнал LVDS серии FX15 Сторона подключения :.Шаг 5 мм, 1-рядная конструкция Сторона сопряжения: шаг 1 мм, шахматно-рядная конструкция Контакты объединены в 1 ряд для линий передачи одинаковой длины Рис.1 Характеристики 1. Экономия места Самовыравнивание ± 1,5 мм Большая направляющая стойка Сокращение на 1,5 мм в пространстве достигается за счет проектирования контактов в шахматном порядке с шагом 1 мм на стороне сопряжения и с шагом в один ряд 5 мм на стороне вывода (рис. 1). 1,5 мм. Линии передачи одинаковой длины Контактная конфигурация обеспечивает линии передачи одинаковой длины, что предотвращает потерю сигнала LVDS в разъеме.3. Варианты Рис. Наличие боковых защелок-замков экранированного и неэкранированного типов позволяет гибкость конструкции и снижение затрат. 4. Самовыравнивающиеся и самонаправляющиеся вставные направляющие стойки обеспечивают надежное самовыравнивание в пределах ± 1,5 мм (рис.). 5. Надежное и полное соединение / отсоединение Боковая защелка обеспечивает полное и надежное соединение, а также легкое отсоединение (рис. 3). 6. Улучшенные характеристики экранирования с помощью FX15S Увеличенные металлические экраны предотвращают проникновение и излучение электромагнитных помех, что повышает целостность сигнала LVDS (рис.4). 7. Соответствие RoHS Все материалы и вещества, используемые для производства этого продукта, соответствуют стандартам RoHS. С металлическими экранами (серии FX15 и FX15S) Без металлических экранов (серия FX15M) Рис. 3 Высокие характеристики экранирования без металлических излучающих шумов Уровень (дм) 1.18 октября Copyright 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Экономия места, линии передачи одинаковой длины -1 С металлическими частями Частота (ГГц) В случаях, когда приложение требует высокого уровня надежности, например, в автомобильной промышленности, обратитесь к представителю компании для получения дополнительной информации.15.1e 3 Рис. 4 1

    2 Разъемы серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Технические характеристики продукта Номинальный ток Номинальное напряжение 1.18 октября Copyright 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Номинальные характеристики 5 1V C Диапазон рабочих температур Диапазон температур хранения от -55 ° C до + 8 ° C (Примечание 1) от -1 ° C до + 6 ° C (Примечание) Поз. 1. Сопротивление контакта. Сопротивление изоляции 3. Выдерживаемое напряжение 4. Сила вставки-извлечения Спецификация Макс. (Примечание 3) 5Mø мин.Отсутствие пробоя или пробоя изоляции. Н мин., 3 Н макс. Условия 1 м 1 В пост. Тока 3 В перем. / Одну минуту С соответствующим разъемом 5. Циклы сопряжения Сопротивление контакта: макс. 8 м (примечание 3) 5 циклов 6. Устойчивость к вибрации 7. Устойчивость к ударам Отсутствие электрических разрывов длительностью 1 мкс или более. Отсутствие электрических разрывов длительностью 1 мкс и более. Частота: от 1 до 55 Гц, одиночная амплитуда 75 мм, часы, 3-осевое ускорение 49 м / с, длительность 11 мс, синусоидальная полуволна, 3 цикла, 3 оси. 8. Сопротивление влажности Контактное сопротивление: макс.96 часов при 4 ° C, относительной влажности от 9% до 95% Отсутствие повреждений, трещин или смещения деталей (примечание 3) 9. Температурный цикл Сопротивление контакта: макс. (Примечание 3) Сопротивление изоляции: мин. 5 МОм. Температура: от -55С + 15С до + 35С + 85С + 15С до + 35С Время: (Минуты) 5 циклов 1. Солевой туман Сопротивление контакта: 8 мø макс. (Примечание 3) Отсутствие коррозии 5% водным раствором в течение 48 часов. Примечание 1: включает повышение температуры, вызванное протеканием тока. Примечание. Термин «хранение» относится к продуктам, хранящимся в течение длительного периода времени до монтажа и использования.Диапазон рабочих температур и влажности включает непроводящее состояние установленных разъемов при хранении, транспортировке или во время транспортировки. Примечание 3: включает сопротивление жилы провода (длиной 1 мм). Материалы / покрытие Изолятор розетки Компонент Материал Полиамид Покрытие Цвет: отсутствует Примечания UL94V- Контакт Фосфорная бронза Контактная поверхность: Позолоченная Область контакта: Луженая FX15S: Нейзильбер FX15SC: Нержавеющая сталь FX15S: FX15SC: Луженая Фосфорная бронза Селективное покрытие золотом Материал изолятора Полиамид Покрытие Цвет: отсутствует Примечания UL94V- Контакт Фосфорная бронза Площадь контакта: позолоченная Область контакта: луженая Металлический корпус (только для экранированной версии) Металлические замки с защелкой (только для экранированной версии) Нержавеющая сталь Металлический корпус, металлические защелки (на микрокоаксиальном кабеле) только версия) Нержавеющая сталь Никелированный Металлический корпус (только экранированная версия) Металлические фитинги (только экранированная версия) Штекер Компонент Номер продукта Структура qseries Название wconfiguration Разъем FX15 S - 31 S -.5 SH (**) q w e r t y Plug w e r u Обжимной контакт FX15-33 PCF q i o! PS: Штыревой контакт: Гнездовой контакт Шаг контакта: 0,5 мм SH Конфигурация корпуса SV: Прямой угол: Прямой вывод C: Обжим. 5SD: Микрокоаксиальный кабель GND: Отдельная пластина заземления Допустимый провод: от 8 до 3 WG: от 3 до 3 WG Опаковка! Покрытие (контактная поверхность) Пластина PCF (3): Штекерный контакт / катушка: Позолота: Тисненая Упаковка (1 шт. / рулон): Тисненая упаковка (1 шт. / рулон)! 1 упаковка 15 м: с экранами (или обжимной контакт) : С экранами с улучшенным экранированием: с экранами с улучшенным экранированием (схема установки ПК: стандарт VES): без экранов количество контактов r тип разъема FX15 S - 31 P - C q! 1: зажим FX15 15S 15SC

    3 серия FX15 с шагом 1 мм соединители, поддерживающие сигнал LVDS Функциональная схема серии FX15 Обжимные контактные вилки Розетки со стандартными экранами Вертикальные, с экранами (FX15-31P-C) (FX15-31S-.5SV) Обжимной контакт (FX15-33-PCF) (FX15M-PC) Прямой угол, с экранами с усиленным экранированием (FX15S-S-.5SH) С экранами с усиленным экраном (FX15S-PC) Под прямым углом, без экранов (FX15M-S- .5SH) 1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Без экранов Обжимной контакт (FX15-83-PCF) С экранами с усиленным экранированием от 8 до 3 WG (FX15SW-31P-C) С экранами с усиленным экранированием Схема подключения ПК: стандарт VES (FX15SC-S-.5SH) 8 Пластина заземления (FX15S- P-GND) Микрокоаксиальный кабель (FX15S-P-.5SD) С экранами Улучшенная экранирующая схема подключения ПК: стандарт VES (FX15SC-S-.5SV) 3

    4 Разъемы типа «провод-плата» серии FX15 с шагом 1 мм, поддерживающие сигнальные вилки LVDS С экранами (FX15-31P-C) (7) 4,6 ± .3,57 ± .15,7 ± ± .3 3,7 ± .3 1 октября 18 г. Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. (13,45) 9,4 ± .3 Индикатор поляризационной метки № Число контактов RoHS FX15-31P-C Примечание 1: Упаковано в лотки.Примечание. Размеры в скобках () являются справочными. № 1 14 ± 0,15 P = 1 ± .1 № 3 P = 1 ± 0,1 15 ± 0,15 № 31 С экранами, усиленное экранирование (FX15S - ** PC) () ± .3 C ± 0,15 4 ± .3,7 ± .1 (13,45) 9,4 ± .3 Индикатор поляризационной метки 3,7 ± .3 D ± .3 № № 1 № n-1 P = 1 ± .1 F ± .15 № n № контактов CDEF FX15S-31P-C FX15S-41P-C FX15S-51P-C Примечание 1: Упаковано в лотки. Примечание. Размеры в скобках () являются справочными. 4 E ± 0,15 P = 1 ± 0,1 RoHS

    5 Соединители серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS С усиленным экранированием от 8 до 3 WG (FX15SW-31P-C) (7) 4.6 ± .3,57 ± .15 Индикатор поляризационной метки 4 ± .3,7 ± .1 (13,45) 9,4 ± .3 8 Количество контактов RoHS FX15SW-31P-C № 14 ± .15 P = 1 ± .1 3,7 ±. 3 № 3 Примечание 1: Упаковано в лотки. Примечание. Размеры в скобках () являются справочными. №1 P = 1 ± .1 15 ± .15 №.31 Без экранов (FX15M - ** PC) () ± .3 Индикатор поляризационной метки (13,6) (13) 9,55 ± 0,31 октября 18 г. Авторские права 18 HIROSE ELECTRIC КОМПАНИЯ С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ. Все права защищены. 18,3 ± .3 4. ± .3 C ± .3 (D) № № 1 E ± .15 P = 1 ± .1 № n-1 P = 1 ± .1 F ± .15 № n № .. контактов CDEF FX15M-1P-C FX15M-31P-C RoHS Примечание 1: Продается в упаковке по 1 штуке.Пожалуйста, заказывайте в полной упаковке. Примечание. Размеры в скобках () являются справочными. 5

    6 Разъемы серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Обжимные контакты FX15-83PCF FX15-33PCF Упаковка Количество Исполнение Катушка RoHS, шт. / Катушка Позолоченный кабель (луженый, отожженный медный провод) 3 WG ( 7 / 0,1 мм) 3 WG (7 / 0,8 мм) Ø от 5 до 6 мм 1571 UL No. 1516, 1571 (Примечание) 1571 Длина зачистки провода: от 1,1 до 1,8 мм Примечание: При использовании проводов, отличных от указанных выше, пожалуйста обратитесь за помощью к Хиросе.Инструменты Изделие pplicator Пресс-узел 6 P15-FX15-83 P15-FX15-33 CM-15C ± .1 pplicable обжимной контакт FX15-83PCF FX15-33PCF (7) Диаметр оболочки ± 0,19 ± 0,15 октября 1.18 Copyright 18 HIROSE ELECTRIC CO ., ООО. Все права защищены. Размер применимого провода FX15-33PCF (многожильный провод) от Ø,56 до 7 мм Номер UL ± 0,15 8 WG (7 / 0,17 мм) 3 WG (7 / 0,1 мм) Диаметр оболочки 5 ± 0,15 FX15-83PCF применим размер провода (многожильный провод) t = 0,15 ± 0,5

    7 Разъемы FX15 с шагом 1 мм между проводами, поддерживающие сигнал LVDS Cd # и Cd # c Вилка Микрокоаксиальный кабель (FX15S - ** P-. Va XVWaZ% # + % # &% #% * "% # '.От 3 до 5 мм и 38 WG (7 / 0,4 мм) Диаметр оболочки HdaYZg XdVi &> C% '# & "% # & Размер провода (внутренний провод из многожильного провода) 36 WG (7 / 0,5 мм) Подготовка кабеля% #. 6M 1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Cd # & Cd # c E% # *% # & 9% # & * 7

    8 Разъемы между проводами серии FX15 с шагом 1 мм, поддерживающие LVDS Сигнальные Емкости 5,7 ± ±. 15 ± .15 P = .5 ± .1 № № 1 №31 b (6) 5,6 ± .3 4 ± .3 a № 3 (.8) Вертикальный, с экраном (FX15-31S-.5SV) e f d 4,8 ± .3 1.18 октября Copyright 18 HIROSE ELECTRIC CO., LTD. Все права защищены .. 9 ±. c 1,5 ±. 1 ±. 1 ±. 1,5 ± .,8 ± .1,8 ± .3 Количество контактов RoHS 31 FX15-31S-.5SV (**) ** [Номер спецификации: **, (**)] lank: Упаковка с тиснением (1, шт. / бобина) (3): Упаковка с тиснением (1 шт. / бобина) Рекомендуемая схема установки ПК и размеры металлической маски 8 ± 0,5,3 ± 0,3 (земля) 0,5 ± 0,3 (металлическая маска) P = 0,5 ± ± 0,5 -Ø1 (TH) Ø1,4 (LND) Примечание 1: Копланарность клеммных выводов следующая: сигналы ll и экранированные провода c и d:.1 мм макс. Экранированные провода a, b, e и f: макс. 0,15 мм. : область, обозначенная заштрихованными линиями, должна быть без проводящих следов или проводящие следы должны быть покрыты резистной пленкой. 3: Упаковано на ленту и катушку. 4: Размеры в скобках () являются справочными. 8

    9 Разъемы серии FX15 с шагом 1 мм для подключения проводов к плате, поддерживающие сигнал LVDS Прямой угол с экранами с улучшенным экранированием (FX15S - ** S-.5SH) ± .,5 ± .1. ± .5 4 No. n No. n-1 (4) 4 (3) Индикатор поляризационной метки 5 (.6) (.) 4,45 ± .1 (1,7) No. No. .1 4,4 ± .3 P = 1 ± .1 P = 1 ± .1 D ± .15 E ± .3 Число контактов CDEFGH FX15S-31S-.5SH (**) ** FX15S-41S-.5SH ( **) ** FX15S-51S-.5SH (**) ** JKLMNPRS RoHS Рекомендуемая схема установки ПК и размеры металлической маски F +.5 G ± J -.5 K ± .5.3 ± .3 (Land) .5 ± .3 (Металлическая маска) L -,5 M +,5 NP H + .5 1 октября 18 Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. ±. C ± 0,15 R 3 S Примечание 1: Компланарность выводов составляет.1 мм макс. для всех сигнальных проводов и макс. 15 мм. для проводов экрана. : Не размещайте какие-либо компоненты в указанном месте. Размещение компонентов в этой области может повлиять на работу стыковки и блокировки защелки. 3: на участках, обозначенных заштрихованными линиями, не должно быть проводящих следов, или проводящие следы должны быть покрыты резистной пленкой. 4: отмеченная область указывает зону вакуумного захвата и размещения платы с автоматическим оборудованием. 5: Вакуумный захват. 6: Упаковано на ленту и катушку. 7: Размеры в скобках () являются справочными.9

    10 Соединители серии FX15 с шагом 1 мм между проводами, поддерживающие сигнал LVDS Прямой угол, без экранирования (FX15M - ** S-.5SH) ± .,5 ± .1. ± .5 No.n-1 No. n 6.15 ± .3 № № 1 Индикатор поляризационной метки (5.5) Зона вакуумного захвата и размещения 4.8 ± .3 1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. 4,3 ± .3 ±. C ± .15 P = 1 ± .1 P = 1 ± .1 D ± ± .3 [Номер спецификации: **, (**)] lank: Упаковка с тиснением (1 шт. / Рулон) (3): Упаковка с тиснением (1 шт / бобина) No.контактов CDEFG FX15M-1S-.5SH (**) ** 1 1 FX15M-31S-.5SH (**) ** RoHS Рекомендуемая схема монтажа ПК и размеры металлической маски E ± ± .3 (Металлическая маска) .9 ± P = .5 ± (1.85) F ± .5.3 ± .3 (Land) G Примечание 1: Копланарность всех клеммных выводов составляет не более 1 мм. : Не размещайте какие-либо компоненты в указанном месте. Размещение компонентов в этой области может повлиять на работу стыковки и блокировки защелки. 3: Упаковано на ленту и катушку. 1

    11 Соединители серии FX15 с шагом 1 мм для подключения проводов к плате, поддерживающие сигнал LVDS Прямой угол с экранами с улучшенным экранированием (FX15SC - ** S-.5SH) ± .3 ±. С ±. P = .5 ± .1.18 ± .5 №1 №n 4.45 ±. P = D ± .1,5 ± .1 E ±. F ± .3 G ± ± .3 P = 1 ± .1 P = 1 ± .1 H ± .15 [Номер спецификации: **, (**)] lank: Упаковка с тиснением (1 шт. / Рулон) (3 ): Упаковка с тиснением (1 шт. / Рулон) Количество контактов CDEFGHJK FX15SC-41S-.5SH (**) ** FX15SC-51S-.5SH (**) ** RoHS Рекомендуемая схема установки ПК и размеры металлической маски ±. 5 №1 №№5 ± ± .5 E ± .5 Дж ± ± .5 3,5 ± .5 P = D ± ± .5 n-.5 ± .3 5,1 ± .5 P = .5 ±. 3,5 ± 0,5 C ± ± 0,5 1 октября 18 г. Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Индикатор поляризационной метки (.5) 1,5 ± 0,1 3,1 ±. 1,5 ± 0,1 (1,1) Схема установки ПК: стандарт VES 3 K Примечание 1: Копланарность выводов клемм составляет не более 1 мм. : Не размещайте какие-либо компоненты в указанном месте. Размещение компонентов в этой области может повлиять на работу стыковки и блокировки защелки. 3: на участках, обозначенных заштрихованными линиями, не должно быть проводящих следов, или проводящие следы должны быть покрыты резистной пленкой. 4: Упаковано на ленту и катушку. 5: Размеры в скобках () являются справочными. 11

    12 Разъемы серии FX15 с шагом 1 мм для подключения проводов к плате, поддерживающие сигнал LVDS Вертикальные с экранами с улучшенным экранированием (FX15SC - ** S-.5SV) Схема монтажа ПК: стандарт VES ±. № 1 № n ± ..18 ± .5 P = .5 ± .1 1.5 ± .1 P = C ± .1.5 ± .1 D ±. 1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. E ± .3 5,3 ± .3 4. ±. 5.5 ± .3 [Номер спецификации: **, (**)] lank: Упаковка с тиснением (1 шт. / Рулон) (3): Упаковка с тиснением (1 шт. / Рулон) Количество контактов CDE FX15SC-41S-.5SV (**) ** FX15SC-51S-.5SV (**) ** Рекомендуемая RoHS компоновка ПК и размеры металлической маски ± .5 No. n ± .5 P = .5 ± .3 n-.5 ± .3.5 ± ± .5 3,5 ± ± .5 № 1 P = C ± ± .5,5 ± .5 D ± .5 ± .5 Примечание 1. Компланарность выводов клемм составляет.1 мм макс. : область, обозначенная заштрихованными линиями, не должна иметь проводящих следов или проводящие следы должны быть покрыты резистной пленкой. 3: Упаковано на ленту и катушку. 1

    13 Разъемы серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Характеристики упаковки Вертикальный, с экранами Прямой угол, с усиленным экраном (FX15-31S-.5SV) (FX15S - ** S-.5SH) Разматывается направление Направление разматывания ± .1 ± .1 C ± .3 ± .1 (4,7) (.5) Ø1 1,75 ± ±.1,5 ± ± .1 44 ± .3 Кол-во контактов D FX15-31S-.5SV (**) ** Прямой угол, без экранов Кол-во контактов FX15S-31S-.5SH (**) ** 31 FX15S- 41S-.5SH (**) ** 41 FX15S-51S-.5SH (**) ** 51 CD Размеры барабана (FX15M - ** S-.5SH) (D) 3 ± 0,5 (1,6) Ø1 Направление разматывания (6.5) Количество контактов FX15M-1S-.5SH (**) ** 1 FX15M-31S-.5SH (**) ** 31 C (Ø8) ± .1 ± .1 C ± .3 (Ø38) .1 (5.15) (.5) .5 + 1 ± .1 ± .1 4 ± .1 Ø1 1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Ø1. 5 1 ± 0,1 ± 0,15 4 ± 0,1 Ø (6,7) (6,3) (4,8) (0,5) D

    14 Разъемы серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Прямой угол с экранами с улучшенным экранированием Вертикально с экранами усиленного экранирования (FX15SC - ** S-.5SH) (FX15SC - ** S-.5SV) Направление разматывания +.1 ± .1 C ± .3 ± .1 C ± .3 ± .1 1 октября 18 г. Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Кол-во контактов FX15SC-41S-.5SH (**) ** 41 FX15SC-51S-.5SH (**) ** 51 CD RoHS ± (Ø8) (Ø38) Кол-во контактов 41 FX15SC-51S-.5SV (**) ** 51 (1,6) Ø1 FX15SC-41S-.5SV (**) ** Размеры катушки 14 (7) (.5) .5 4 ± .1 ± .1 1 ± .1 ± .1 Ø1 (6.7) (.5) 5 4 ± .1 Ø1. 1 ± .1 ± Направление разматывания (D) C D RoHS

    15 Соединители серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Рекомендуемый температурный профиль 5 3 3ç 18ç Температура (ç) окт.1.18 Авторские права 18 HIROSE ELECTRIC CO., LTD. II Права защищены Условия испытаний HRS Испытательная плата Стекло-эпоксидная смола 4 мм 3 мм толщиной 1 мм Метод пайки: оплавление Состав припоя: паста 96,5% Sn / 3% г / 0,5% Cu Металлическая маска: толщиной 0,1 мм Циклы оплавления: циклы MX 5ç 15ç 1 5 9 ± 3 сек. 3 ± 1 сек. Предварительный нагрев (от 15 до 18 ° C) Содеринг (3 ° C) Температурный профиль основан на вышеуказанных условиях. В отдельных случаях фактическая температура может варьироваться в зависимости от типа паяльной пасты, толщины объема / времени (сек.) И размера / толщины платы.За конкретными рекомендациями обращайтесь к производителю паяльной пасты и оборудования. Примечание. Температурный профиль указывает максимальную температуру поверхностей разъема в самой высокой точке от монтажной поверхности ПК. Условия стирки Органический растворитель для стирки Тип растворителя IP (изопропиловый спирт) Стирка при комнатной температуре Стирка с подогревом Промывка водным типом При использовании моющих средств типа воды (например, терпена и щелочных омылителей) выберите чистящее средство на основе документации, выпущенной различными производителями. чистящие средства, описывающие воздействие на металлы и смолы.Следите за тем, чтобы на деталях не оставалась влага. Меры предосторожности при мытье Остаточный флюс или чистящее средство на контактах при мытье органическими растворителями или моющими средствами водного типа может привести к ухудшению электрических характеристик. В связи с этим важно проверить, была ли проведена тщательная стирка. 15

    16 Соединители серии FX15 с шагом 1 мм с шагом 1 мм, поддерживающие сигнал LVDS Меры предосторожности и рекомендации Концевая заделка проводов Для выполнения заделки кабеля потребуются следующие документы.1 основные требования к заделке кабеля и обжиму (общие пояснения). Руководство по эксплуатации машины для обжима контактов (Пояснение к прессу) 3 Таблица установки деталей аппликатора (объяснение по установке pplicator) 4 Таблица условий обжима (Стандартные значения высоты обжима / прочности на растяжение) 5 Руководство по основам качества обжима (размеры овала, изгиб вверх, изгиб вниз, прокатка и т. д.) * Правильная подготовка кабеля и заделка обжимом основаны на понимании и соблюдении процедур, описанных в вышеуказанных документах.1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Установка обжимных контактов в корпус Обжимные контакты вставляются в корпус, как показано ниже. Соблюдая осторожность при установке, совместите фиксирующий язычок контакта с соответствующей отлитой копьем в контактной полости корпуса и вдавите контакты внутрь. Убедитесь, что контакт полностью вставлен и удерживающий язычок выходит за пределы отформованной насадки. Формованная насадка Формованная насадка Удерживающая лапка обращена вверх Формованная насадка Удерживающая лапка обращена вниз Удерживающая лапка Сторона обжима Убедитесь, что удерживающие лапки выходят за пределы отформованных копий, как показано на рисунке ниже.Удерживающий язычок. Слегка потяните за провод с усилием, НЕ ПРЕВЫШАЮЩИМ 3 Н, также для проверки правильности установки контакта. Удаление контактов Используя острый инструмент подходящего размера, осторожно поднимите отформованный язычок и вытащите оконечные контакты. Соблюдайте осторожность, чтобы НЕ повредить формованную насадку. В случае повреждения необходимо будет заменить весь корпус. 1 16

    17 Разъемы серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Меры предосторожности и рекомендации [Меры предосторожности при пайке, относящиеся к разъемам FX15S - ** ПК] Методы заземления заземляющего провода или экранов для кабельных сборок 1 Припаяйте провод заземления или экраны ТОЛЬКО в специально предназначенных для этого областях, как показано на рисунках ниже.Соблюдайте указанные температуру жала паяльника и время пайки. Не прилагайте чрезмерных усилий к разъему, нажимая на него кончиком паяльника. 4 Не разбрызгивайте флюс из сердечника припоя. 1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Зона пайки Зона пайки 1 (примеры жгута заземления) 17

    18 Разъемы серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Меры предосторожности и рекомендации Подключите микрокоаксиальный кабель Меры предосторожности при пайке 1.Для микрокоаксиального кабеля, подключенного к этому разъему, перед сборкой требуется процесс выравнивания кабеля, как показано в разделе «Рекомендуемый кабель» на стр. 1. 1 Ширина заземляющего стержня должна быть не более 1,5 мм. включая смещение внахлест, срезание заподлицо, сбоку или пайку. Использование неподходящего кабеля помешает сборке разъема. Принудительная сборка и пайка могут привести к неправильной пайке и повреждению продукта. 4 Предварительно припаяйте и нанесите покрытие на внутренний провод на конце кабеля. e w Шина заземления q 3 Длина отрезания лишнего кабеля должна быть.1 мм Макс. Любой более длинный кабель может вызвать контакт с разъемом во время сборки и повредить изделие. Рекомендуемая минимальная длина составляет. Мм, но ее можно изменить, если сохраняется хорошая способность к пайке. Наплавка внутреннего проводника с 1 октября 18 г. Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Сведите к минимуму длину внешнего проводника за пределами заземляющей шины. Внешний проводник. Рекомендуемый припой для сборки - это припой с флюсовой сердцевиной диаметром. Мм. (Бессвинцовый: Sn-3g-0,5 Cu), длина 1 мм.Если используется дополнительный флюс, убедитесь, что он не попадает в зону контакта. Попадание на контактную поверхность приведет к выходу контактов из строя. 3. Перед тем, как паять кабель и разъем на машине для сборки кабелей, проверьте указанные ниже моменты, которых следует избегать. 1 Плохое прилегание конца кабеля к клеммам в продольном направлении. Чрезмерное смещение конца кабеля. 4. Следуйте рекомендованному температурному профилю, показанному ниже, для пайки. q несоосность в направлении шага w плавление Оптимальные условия для пайки могут варьироваться в зависимости от типа и длины кабеля, а также типа припоя.Обязательно проверьте рекомендуемый температурный профиль и соответствующим образом отрегулируйте условия. Нагрев 65ç Давление на наконечник припоя 13 ~ 17N 5ç Предварительный нагрев ç Температура нагрева 65 ± 5ç Продолжительность 3 ~ 4 сек. Холостой ход 5ç сек. 1 сек. Сек. 3-4 сек. Продолжительность приложения давления 18

    19 Серия FX15 с шагом 1 мм. Сигнал LVDS Меры предосторожности и рекомендации 5. После пайки убедитесь, что в зоне пайки нет дефектов. Примеры правильной пайки и дефектной пайки приведены ниже.Нехватка припоя припой мостик Плавающий Правильная пайка [Муфты для процесса заливки] 1. Защитите область пайки смолой, отверждаемой УФ-излучением (в дальнейшем именуемой «заливка»), чтобы предотвратить разрыв кабеля во время прокладки кабеля и другие проблемы. Pply 333 производства THREEOND КОМПАНИЯ С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ. или любой эквивалентный продукт для заливки. Следуйте инструкциям производителя заливки в отношении воздействия УФ-отверждения. 3. Соблюдайте следующие условия в зоне посадки. Количество контактов 1.18 октября Copyright 18 HIROSE ELECTRIC CO., ООО Все права защищены. Увеличенный вид 4. Будьте предельно осторожны при обращении с паяным и герметизированным узлом. Слишком большая нагрузка на кабель может привести к его поломке. 19

    20 Разъемы серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Меры предосторожности и рекомендации [Муфты для сборки пластины заземления] 1. После процесса сборки кабеля прикрепите пластину заземления, поставляемую отдельно как FX15S-41P-GND. пластину заземления на разъем по горизонтали и зажать два компонента сверху и снизу пальцами.1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Сожмите пальцами сверху и снизу Пластину заземления (FX15S-41P-GND) горизонтально от верхней точки сборки пальцами. 3. Проверьте шесть точек крепления после сборки и убедитесь, что все они правильно установлены вместе. Как проверить точки крепления (вырезать часть точек крепления) Фитинг Фитинг Фитинг Фитинг Фитинг Пластина заземления зацепляется за выступ корпуса разъема Пластина заземления не зацепляется за выступ корпуса разъема Фитинг в норме NG [Припаивание к пластине заземления] 1.Припаяйте металлический стержень кабеля и пластину заземления после сборки пластины заземления, чтобы улучшить заземление и защитить от вертикальных толкающих сил кабеля. Пайка Пайка

    21 Соединители серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Меры предосторожности и рекомендации Упаковка всех кабельных сборок Соблюдайте осторожность, чтобы не спутать, не перекрутить или не деформировать все кабельные сборки при упаковке.Следует проявлять особую осторожность, чтобы НЕ подвергать отдельные провода чрезмерному напряжению. Вынимая кабельные сборки из упаковки, не тяните за провода. Убедитесь, что замки-защелки не мешают упаковке. 1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Упаковка разъемов Сопряжение разъемов Эти разъемы имеют встроенную функцию поляризации и НЕ будут стыковаться при обратном соединении. НЕ пытайтесь заставить их вместе. выровняйте разъемы, как показано на рисунке ниже, и полностью вставьте вилку в розетку.Убедитесь, что обе защелки полностью закрыты. Треугольная метка Треугольная метка метка со стрелкой Метка центра сопряжения Метка центра сопряжения Кроме того, этот разъем оснащен механизмом предотвращения обратной вставки, но принудительное сопряжение с минимальным усилием 5 Н может повредить разъем. аннулируйте любое несоответствующее соединение и выполните операцию соединения после проверки указанной выше полярности. Обработка после завершения сопряжения После сопряжения, пожалуйста, позаботьтесь о том, чтобы не допустить какого-либо напряжения или нагрузки на разъем во время прокладки кабелей.Если к кабелю приложить нагрузку минимум 5 Н, кабель (обжимной контакт) может оторваться. Кроме того, если протянуть весь кабель с минимальным усилием в Н, разъем может сломаться. Пожалуйста, будьте особенно осторожны, чтобы не потянуть за кабель и не вызвать отсоединение кабеля. Если вы используете коаксиальный штекер небольшого калибра, повторное вращение также может вызвать отсоединение кабеля. Не используйте кабель, повторно поворачивая его. Время вращения должно быть ограничено максимум 1, даже если для трассировки требуется вращение.Если ваше использование требует загибания кабеля назад над основанием разъема, убедитесь, что у вас есть большой радиус поворота от основания разъема. Возьмите большой радиус. Держите положение поворота подальше от основания соединителя. Вытягивание в горизонтальном направлении: неприемлемо. Вытягивание в вертикальном направлении: неприемлемо. Вращение в вертикальном направлении: максимум 1 раз. oard Разъемы, поддерживающие сигнал LVDS Меры предосторожности и рекомендации Обращение с разъемами после стыковки Не прилагайте чрезмерных усилий к разъемам при прокладке кабеля после стыковки.Если потянуть за весь кабель с усилием в Н или более, можно повредить разъем. Будьте осторожны, чтобы не тянуть за кабель. 1.18 октября Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Отсоединение разъемов. Равно нажмите на обе стороны фиксаторов, как показано на рисунке, и вытащите вилку прямо. Не тяните за кабели! 1 Нажмите 1 Нажмите 1 Нажмите 1 Нажмите Потяните прямо назад. Защелки замка

    23 Соединители серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS Техническая информация (серия FX15S) Глазковая диаграмма (7 МГц) 1.Эффективность экранирования кабеля длиной 5 м (Сравнение характеристик экранирования с использованием экранированного помещения с камерой) Эффективность экранирования измерена для частот от 1 МГц до ГГц. Экранированные разъемы показывают подавление шума от 1 дБ до d по сравнению с разъемами без экрана. 6 С экранами со стороны кабеля + С экранами со стороны ПК 5 С экранами со стороны кабеля + Без экранов со стороны ПК 4 Эффект экранирования (d) 1.18 октября Copyright 18 HIROSE ELECTRIC CO., LTD. Все права защищены. 1 м Длина кабеля Без экранов со стороны кабеля + с экранами со стороны ПК 3 Без экранов со стороны кабеля + Без экранов со стороны ПК (линия d) Частота (ГГц) Примечания: Измеренное значение Без экранов со стороны вилки + Без розетки- боковые щиты принимаются за нулевой уровень вертикальной оси графика d.Соответствующие результаты выражают эффект подавления шума (d) как значение относительного сравнения с условием без экранов в качестве эталона. 3

    24 1 октября 18 г. Авторские права 18 HIROSE ELECTRIC CO., LTD. Все права защищены. Соединители серии FX15 с шагом 1 мм, поддерживающие сигнал LVDS. Питание от TCPDF (США: HIROSE ELECTRIC (США), INC. HEDQURTERS 688 Westhills Court, Simi Valley, C Телефон: Факс: США: HIROSE ELECTRIC (США), INC. SN JOSE OFFICE 355 Scott oulevard, uilding 7, Suite 11 Santa Clara, C 9554 Телефон: Факс: США: HIROSE ELECTRIC (U.S ..), INC. ОФИС CHICGO 58 Waters Edge Lane, Suite 5 Lombard IL 6148 Телефон: Почта: США: HIROSE ELECTRIC (США), INC. ОФИС ДЕТРОЙТ (ЮТОМОТИВ) N. Laurel Park Drive, Suite 53, Livonia, MI 4815 Телефон: Факс: НИДЕРЛАНДЫ: HIROSE ELECTRIC EUROPE.V. Hogehillweg # 8 111 CC msterdam Z-O Телефон: Факс: GERMNY: HIROSE ELECTRIC EUROPE.V. GERMN RNCH Herzog-Carl-Strasse 4 D-7376 Ostfildern (Scharnhauser Park) Телефон: Факс: GERMNY: HIROSE ELECTRIC EUROPE.V. ОФИС NUERNERG Muggenhofer Str Nuernberg Телефон: Факс: GERMNY: HIROSE ELECTRIC EUROPE.V. HNOVER OFFICE ayernstr. 3, Haus C 3855 Langenhagen, Германия Телефон: Факс: Франция: HIROSE ELECTRIC EUROPE.V. PRIS OFFICE Regus La Garenne Colombes, Place de La elgique, 71 oulevard National La Garenne Colombes, 95, France Телефон: +33 () Факс: +33 (1) ВЕЛИКОБРИТАНИЯ: HIROSE ELECTRIC EUROPE V (UK RNCH) 4 Newton Court, Kelvin Drive, Knowlhill, Milton Keynes, MK5 8NH Телефон: Факс: CHIN: HIROSE ELECTRIC (SHNGHI) CO., LTD. 161, Henderson Metropolitan, № 3, East Nanjing Road, район Хуанпу, Шанхай, Китай 1 Телефон: Факс: CHIN: HIROSE ELECTRIC (SHNGHI) CO., ООО EIJING RNCH 11, Ocean International Center, uilding 56 # East 4th Ring Middle Road, ChaoYang District, eijing, 15 Телефон: Факс: CHIN: HIROSE ELECTRIC TECHNOLOGIES (SHENZHEN) CO., LTD. Комната 9-13, 19 / F, офисная башня, площадь Шун Хинг, коммерческий центр Ди Ван, улица Шен Нан Донг 5, город Шэньчжэнь, провинция Гуандун, 5188 Телефон: Факс: ГОНКОНГ: HIROSE ELECTRIC HONGKONG TRDING CO., LTD. Комната 11, Западное крыло, Центр Цим Ша Цуй, 66 Моди-Роуд, Цим ​​Ша Цуй Восток, Коулун, Гонконг Телефон: Факс: TIWN: HIROSE ELECTRIC TIWN CO., ООО 13 8F, № 87, Zhengzhou Rd., Taipei Телефон: Факс: KORE: HIROSE KORE CO., LTD. 5, Huimanggongwon-ro, Siheung-si, Gyeonggi-do, Korea, Телефон:, 714 Факс: SINGPORE: INDI: HIROSE ELECTRIC SINGPORE PTE. LTD. ДЕЛИ ЛИИСОН ОФИС HIROSE ELECTRIC SINGPORE PTE. LTD. 1 nson Road # 6-16, International Plaza Office NO 519, Regus-Green oulevard, Level 5, Tower C, Sec6, Plot -9, lock, Noida, 131, Uttar Pradesh, India 7993, Singapore Телефон: Телефон: Факс: Факс: INDI: HIROSE ELECTRIC SINGPORE PTE. LTD. ОФИС NGLORE LIISON Блок № 43, 4-й этаж, № 84, Артон Центр, Махатма Ганди (MG) Road, angalore 56 1, Карнатака, Индия Телефон: Факс: MLYSI: HIROSE ELECTRIC SINGPORE PTE.LTD, Penang Cybercity (1164), Lintang Mayang Pasir 3,1195, ayan aru, Penang, Malaysia. Телефон: Факс: THILND: HIROSE ELECTRIC SINGPORE PTE. LTD. ОФИС NGKOK (ПРЕДСТАВИТЕЛЬСТВО) Блок 473, 47 эт., 1 Empire Tower, South Sathorn Road, Yannawa, Sathorn, angkok 11, Таиланд Телефон: Факс:, Nakagawa Chuoh, Tsuzuki-Ku, Yokohama-Shi 4-854, JPN ТЕЛ: Факс: Характеристики и спецификации, содержащиеся в данном документе, приведены для справки. Перед использованием ознакомьтесь с последними чертежами заказчика. Содержание этого каталога актуально по состоянию на 15 января.Содержание может быть изменено без предварительного уведомления с целью улучшения.

    Комиссар по подоходному налогу против Павана Аггарвала | Высокий суд штата Химачал-Прадеш | Суждение | Закон

    Тарлок Сингх Чаухан, судья

    Поскольку эти апелляции поднимают общие вопросы права и фактов, они рассматриваются вместе для рассмотрения и рассмотрения.

    2. Оцениваемые имеют промышленное предприятие в отсталой части штата Химачал-Прадеш и потребовали вычетов в соответствии с разделом 80 IC Закона.Дело в том, что оцениваемые занимаются производством проводов с бумажной изоляцией и полос из меди и алюминия, которые используются в масляных электрических трансформаторах. Эксперты утверждают, что проволока вытягивается из катанки, после чего на проволоку наносится изоляционное покрытие с использованием различных химикатов путем покрытия эмалью, отжига, а затем на проволоку наматывают бумагу, чтобы сделать ее изолированной. Некоторые из заказчиков также производят ленты с изолированными проводами, и их продукция в дальнейшем используется для производства катушек.

    3. В ходе регулярной оценки АО пришло к выводу, что деятельность по волочению проволоки более тонких размеров из проволоки и прутков более толстой толщины не является производством или производством в качестве исходного товара, т.е. проволока не претерпевала никаких изменений в процессе. и полученным товаром также была проволока, хотя и разных размеров. Чтобы прийти к такому выводу, он опирался на решение Верховного суда достопочтенного в деле Collector Of Central Excise v. Technoweld Industries, (2003) 11 SCC 798.

    4. Оценка была подтверждена в апелляции CIT (A), который согласился с AO в том, что в результате проведенного процесса не появилось никакого нового продукта, и, следовательно, не было производства или производства в значении Раздел 80 IC.

    5. Затем оцениваемые подали апелляцию в Апелляционный суд по подоходному налогу в Чандигархе (B) (сокращенно «ITAT»), который, несмотря на оспариваемые приказы, разрешил апелляции. Считается, что процесс, выполняемый оцениваемыми, сводится к производству или производству, или и того, и другого.Именно против этих приказов ITAT ведомство подало апелляцию.

    6. Апелляции были приняты по следующим существенным вопросам права:

    1. Будет ли процесс волочения проволоки более тонкой толщины из проволоки или прутков более толстой толщины с последующими процессами отделки, такими как отжиг, приравниваться к производству или производству или, следовательно, имел ли оцениваемый право на вычет в соответствии с разделом 80 IC Закона о подоходном налоге.

    2. Противоречит ли оспариваемое решение соотношению решения Высокого суда по делу Collector Central Excise v.Technoweld Industries.

    7. Мы выслушали опытных адвокатов сторон, а также внимательно изучили записи.

    Вопрос № 1:

    8. Департамент не вызывает разногласий по поводу права оцениваемых на вычеты в соответствии с разделом 80 IC Закона. Единственный спор, возникающий в связи с доходом, заключается в том, что процесс, осуществляемый оцениваемыми лицами, не представляет собой «производство» или «производство», и, соответственно, прибыль и прибыль, полученные от такой деятельности, не подлежали вычетам в соответствии с разделом 80 IC Закона.

    9. С другой стороны, респонденты утверждают, что процесс волочения проволоки из катанки представляет собой изготовление или производство изделия или предмета с точки зрения подпункта (a) пункта (2) , читаемого вместе с разделом 80 IC ( 1) Закона.

    10. ITAT в своем приказе от 30.11.2009 отметил утверждение респондентов (которые были апеллянтами перед ним) относительно различных производственных процессов, осуществляемых респондентами, и отметил следующее:

    «…… в процессе волочения проволоки из катанки ввод сначала уменьшается в размерах за счет твердосплавных матриц i.Катанка протягивается на меньшие размеры, такие как промежуточная проволока, тонкая проволока и сверхтонкая проволока. Эти катанки, которые составляют сырье, могут быть стальными, медными или алюминиевыми. Кроме того, было указано, что для облегчения волочения проволоки на высоких скоростях проволока пропускается через смазку с сухим питанием, чтобы избежать прилипания проволоки к поверхности матрицы, и этот процесс, выполняемый на высоких скоростях, приводит к растяжению. проволоки, что создает остаточные напряжения и увеличивает ее температуру.Эти напряжения могут вызвать деформацию проволоки, растрескивание и охрупчивание проволоки, что может привести к преждевременному выходу из строя. Чтобы преодолеть эти недостатки, проволоку нагревают выше ее температуры перекристаллизации, чтобы позволить металлическим зернам преобразоваться и снять напряжение. Этот процесс называется отжигом. Кроме того, для защиты от окисления, которое может повлиять на механические и физические свойства, проволоку оцинковывают. Другими словами, процесс волочения проволоки включает в себя следующие этапы - отжиг, травление и цинкование, которые можно кратко описать ниже:

    a) Отжиг: отжиг - это термическая обработка, при которой материал подвергается воздействию повышенной температуры. в течение длительного периода времени, а затем медленно охлаждали.Это процесс, при котором металлы и другие материалы обрабатываются, чтобы сделать их менее хрупкими и более пригодными для обработки. Любой процесс отжига состоит из трех стадий: во-первых, нагрев до желаемой температуры, во-вторых, выдержка или выдержка при этой температуре и охлаждение, обычно до комнатной температуры. Это дает материалам следующие преимущества: Снимает стрессы; увеличивает мягкость, пластичность и вязкость; создает определенную микроструктуру или гомогенизирует существующую микроструктуру; улучшает обрабатываемость, электрические свойства, стабильность размеров и формуемость при холодной обработке, такой как холодная высадка и штамповка.

    б) Закалка, травление кислотой и нанесение флюса: после процесса отжига проволока закаливается в водяной бане. Этот шаг необходим для предотвращения перегрева кислоты, следующего шага в процессе. На стадии кислотного травления проволоку пропускают через раствор соляной кислоты. Травление удаляет оксиды, образующиеся в результате воздействия кислорода на горячую проволоку, и удаляет все оставшееся свинцовое покрытие на проволоке из ванны расплавленного свинца. Эти загрязнения необходимо удалить, иначе они будут мешать процессу цинкования.При пропускании проволоки через ванну с соляной кислотой кислота реагирует с оставшимся свинцом с образованием хлорида свинца. Хлорид свинца является побочным продуктом процесса. Кроме того, ванны с соляной кислотой периодически выбрасывают, когда они становятся загрязненными. Затем любые оставшиеся следы кислоты удаляются путем подъема проволоки горячей водой. Ополаскивание осуществляется в многоканальной противоточной системе ополаскивания горячей водой. Противоток необходим для того, чтобы вода в последнем резервуаре оставалась относительно чистой и свободной от загрязнений.Вода горячая, чтобы минимизировать как время процесса, так и возможность образования поверхностных оксидов. Процесс промывки приводит к образованию кислых сточных вод, которые перед утилизацией нейтрализуют. Затем проволоку погружают в ванну с флюсом, обычно флюс из раствора хлорида цинка и аммония является антиоксидантом, растворяющим любые остаточные оксиды и предотвращающим дальнейшее окисление поверхности перед цинкованием. Любая окисленная или загрязненная область на проволоке может вызвать плохую адгезию цинкового покрытия в процессе цинкования, что приведет к появлению черных пятен и отслаиванию.Флюс не вызывает адгезии цинка и стали, а только компенсирует недостаточную очистку.

    c) Цинкование: Цинкование - это практика погружения чистого железа или стали без оксидов в расплавленный цинк при температуре около 860 F (выше температуры плавления 780 F) с целью образования цинкового покрытия, которое металлургически связано с железом. или стальная поверхность. Цинковое покрытие защищает поверхность от коррозии, окисления и влаги. Он защищает основной металл от атмосферы и, кроме того, цинк обеспечивает анодную (или временную) защиту.Цинк защищает сталь от «цинкования», таким образом давая название процессу. Когда сталь погружается в ванну с цинком, она нагревается до температуры, превышающей температуру плавления, и происходит реакция цинка и железа, в результате чего образуется несколько слоев интерметаллических сплавов, которые связывают внешний слой чистого цинка со сталью. Реакция может происходить только в том случае, если железо в стали находится в тесном контакте с жидким цинком, и любое поверхностное загрязнение ухудшит эту реакцию.

    d) После горячего цинкования проволока закаливается в воде, чтобы «заморозить» слой цинка, а затем наматывается в бухты или наматывается, что продается как оцинкованная проволока.

    11. Вышеупомянутые процессы не оспаривались выручкой ни в нижестоящих органах, ни в этом Суде, однако утверждается, что такие процессы не представляют собой «производство» или «производство» каких-либо предметов или предметов в пределах значение раздела 80 IC.

    12. Из вышеупомянутых фактов следует, что этот Суд должен рассмотреть вопрос о том, что может считаться «изготовлением» и «производством» в соответствии с Законом. Бесспорно, слово «производство» не было определено в Законе до тех пор, пока не был добавлен раздел 2 (29BA) Финансового закона (No.2) Закон 2009 года введен в действие 1.4.2009, который гласит:

    «29BA -« производство »с его грамматическими вариациями означает изменение неживого физического объекта, изделия или вещи, -

    (a ) приводящие к преобразованию предмета, или изделия, или вещи в новый и отличный объект, или изделие, или вещь, имеющую другое название, характер и назначение; или

    (b) создание нового и отличного объекта или изделия или вещи с другим химическим составом или интегральной структурой.”

    Однако здесь можно отметить, что эта вставка была сделана с 1.4.2009, в то время как мы имеем дело с оценками до 1.4.2009

    13. Выражения« производство », а также« производство » неоднократно предлагалось толковать и рассматривать не только в различных высоких судах, но даже в Высоком суде. Достопочтенный Верховный суд в деле «Агентства кинематографии Индии против комиссара по подоходному налогу», Мадрас (2009) 308 ITR 98 счел слово «производство» также «производством» следующим образом:

    «3.В юридическом словаре Блэка (5-е издание) слово «производство» было определено как «процесс или операция по производству товаров или любых материалов, произведенных вручную, с помощью машин или других агентств; вручную, с помощью техники или искусства. Производство изделий для использования из сырья или подготовленных материалов путем придания таким материалам новых форм, качеств, свойств или комбинаций ручным или машинным способом ». Таким образом, в процессе производства производится и создается нечто отличное от того, из чего оно создано, в том смысле, что произведенная вещь сама по себе является коммерческим товаром, который можно продавать или поставлять.Материал, из которого изготовлена ​​вещь или изделие, может обязательно потерять свою индивидуальность или может стать приобретенным в основных или существенных свойствах. (См. Заместитель комиссара по налогу с продаж (закон), Налоговое управление (налоги), Эрнакулам против Coco Fibers (1992 Supp ( 1) SCC 290 ).

    4. Производство подразумевает изменение, но каждое изменение не является производством, однако каждое изменение предмета является результатом обработки, труда и манипуляций. Естественно, производство - это конечный результат одного или нескольких процессов, через которые проходят первоначальные товары.Характер и степень обработки могут варьироваться от одного класса к другому. Может быть несколько этапов обработки, разные виды обработки на каждом этапе. С каждым пострадавшим процессом исходный товар претерпевает изменения. Всякий раз, когда товар претерпевает изменение в результате какой-либо операции, выполненной с ним или в отношении него, такая операция будет равносильна переработке товара. Но только тогда, когда изменение или серия изменений доводят товар до такой степени, что с коммерческой точки зрения он больше не может рассматриваться как исходный товар, а вместо этого признается новым и отличным товаром, можно сказать, что произошло производство.Процесс в производстве или в связи с производством подразумевает не только производство, но также различные стадии, на которых сырье подвергается изменению с помощью различных операций. Это совокупный эффект различных процессов, которым подвергается сырье, что приводит к появлению произведенного продукта. Следовательно, каждый шаг к такому производству будет процессом по отношению к производству. Если какой-либо конкретный процесс настолько неразрывно связан с конечным производством товаров, что без этого процесса переработка товаров была бы невозможной или коммерчески нецелесообразной, этот процесс является одним из процессов производства.(См. Сборник центральных акцизов, Джайпур против Государственного химического завода Раджастана, Дидвана, Раджастан ((1991) 4 SCC 473).

    5. «Изготовление» - это преобразование изделия, которое коммерчески отличается от изделия, которое Сущность производства заключается в замене одного объекта на другой с целью сделать его пригодным для продажи. Таким образом, существенным моментом является то, что при производстве создается нечто, отличное от того, что первоначально существовало в том смысле, в котором оно существовало. что произведенная вещь сама по себе является коммерчески другим товаром, тогда как в случае переработки нет необходимости производить коммерчески иной товар.(См. Сарасвати Сахар Миллс против Совета штата Харьяна ((1992) 1 SCC 418).

    6. Распространенным и общепринятым тестом для подтверждения наличия «производства» является то, является ли изменение или серия изменений, вызванных применение процессов доводит товар до такой степени, что с коммерческой точки зрения он больше не может рассматриваться как исходный товар, а вместо этого признается как отдельный и новый товар, появившийся в результате этого процесса. Могут быть пограничные случаи где можно сделать любой вывод с равным обоснованием.Настаивание на любом резком или внутреннем различии между «обработкой и производством» приводит к чрезмерному упрощению обоих и имеет тенденцию стирать их взаимозависимость. (См. Ujagar Prints v. Union of India ((1989) 3 SCC 488).

    7. Другими словами, тест для определения того, является ли конкретная деятельность «производством» или нет, заключается в следующем: появляются с отличительным названием, использованием и характером. В тот момент, когда происходит преобразование в новый товар, коммерчески известный как отдельный и отдельный товар, имеющий свой собственный характер, использование и название, будь то результат одного процесса или нескольких процессов, требуется место и ответственность к долгу привлекается.Этимологически правильно истолкованное слово «производство», несомненно, охватывает трансформацию. Это преобразование материи во что-то другое, и это что-то еще является вопросом степени, является ли это что-то еще другим коммерческим товаром, имеющим свой особый характер, использование и название и коммерчески известным как таковой с этой точки зрения, является вопрос в зависимости от фактов и обстоятельств дела. (См. Empire Industries Ltd. против Союза Индии (( 1985) 3 SCC 314 ).

    8. Вышеупомянутые аспекты были освещены в деле Kores India Ltd., Ченнаи против комиссара центрального акциза, Ченнаи ((2005) 1 SCC 385) на фоне Закона о центральном акцизе 1944 года (сокращенно «Закон об акцизах») и Центральные акцизные правила 1944 года (сокращенно «Акцизные правила») и Закон о центральных акцизных тарифах 1985 года (сокращенно «Закон о тарифах»). Суть выручки заключалась в том, что она составляла «производство», вопреки тому, что утверждается в этих случаях. Этот суд постановил, что это является производством.

    9. На это можно посмотреть под другим углом. В деле Комиссар по подоходному налогу против Sesa Goa Ltd. (2004 ( 271) ITR 331 ) этот суд рассмотрел значение слова «производство». В этом случае вопрос заключался в том, является ли добыча и переработка железной руды производством или нет, с учетом различных задействованных процессов, а различные процессы будут включать производство в значении Раздела 32A Закона. В частности, было отмечено, что в соответствии с:

    «Нет никаких сомнений в том, что завод, в отношении которого оцениваемый вычет, принадлежал ему и был установлен после 31 марта 1976 года на промышленном предприятии оцениваемого по выемке, добыче и переработке. минеральная руда.Минеральные руды не исключены в Одиннадцатом списке. Вопрос только в том, является ли этот бизнес бизнесом по добыче руды или по добыче руды. -Этот вопрос поднимался в различных высоких судах в течение определенного периода времени. Высокие суды постановили, что эта деятельность является «производственной», и ответили на рассматриваемый вопрос в пользу оцениваемого. Высокий суд штата Андхра-Прадеш сделал это в деле CIT против Singareni Collieries Co. Ltd. [1996] 221 ITR 48, Высокий суд Калькутты в деле Khalsa Brothers против Комиссара по подоходному налогу [ 1996] 217 TTR 185 и CIT v .Mercantile Construction Co. [1994] 74 Taxman 41 (Cal) и Высокий суд Дели в деле Commissioner Of Income-Tax v. Univmine (P.) Ltd., [1993] 202 ITR 825. Налоговое управление не оспаривало ни одно из этих решений , по крайней мере, не удачно, и поэтому позиция закона была принята как устоявшаяся.

    Аргументация, приведенная Высоким судом в решениях, упомянутых нами ранее, по нашему мнению, безупречна. Этот суд еще в 1961 году в деле Chrestian Mica Industries Ltd. против штата Бихар [1961] 12 STC 150 определил слово «производство», хотя и в связи с Законом о налоге с продаж Бихара 1947 года. Определение было взято из значения, приписываемого этому слову в Оксфордском словаре английского языка как означающее «среди прочего то, что производится; вещь, являющаяся результатом любого действия, процесса или усилия, продукт; продукт человеческой деятельности или усилий ». Из широкого определения слова «добыча» следует, что горнодобывающая деятельность с целью добычи минеральных руд будет входить в сферу действия слова «производство», поскольку руда - это «вещь», которая является результатом человеческая деятельность или усилие.Этот суд также постановил, что в деле CIT против N.C Budharaja and Co. [1993] 204 ITR 412 слово «производство» намного шире, чем слово «производство». Было сказано (стр. 423):

    Слово «производство» имеет более широкий смысл, чем слово «производство». В то время как каждое производство можно охарактеризовать как производство, каждое производство не обязательно должно составлять производство …… ..

    Слова «производство» или «производить», когда они используются в сопоставлении со словом «производство», подразумевают создание новых товаров посредством процесс, который может составлять или не сводиться к производству.Он также принимает все побочные продукты, промежуточные продукты и постоянные родео, которые возникают в процессе производства товаров ».

    10. В «Словах и фразах» 2-е изд. судья Р. П. Сетхи описал выражения «производить» и «производство» следующим образом:

    «В Новом международном словаре Вебстера слово« производить »означает то, что возникает либо естественным путем, либо в результате усилий и работы; результат произведен. В юридическом словаре Блэка значение слова «производить» - «привлечь внимание или обратить внимание; вывести на поверхность ».Прочтение вышеупомянутого словарного значения слова «производить» действительно указывает на то, что если живое существо появилось, можно сказать, что оно произведено. (См. Комиссар по подоходному налогу, Бангалор против Venkateswara Hatcheries (P) Ltd. ((1999) 3 SCC 632), Комиссар по подоходному налогу, Орисса против NC Budharaja and Company ( 1994 Supp ( 1) SCC 280) )

    Производство или продукция - Слово «производство» или «производить», когда оно используется в сопоставлении со словом «производство», подразумевает создание новых товаров с помощью процесса, который может составлять, а может и не составлять производство.Он также принимает все побочные, промежуточные и остаточные продукты, которые возникают в процессе производства товаров. Выражения «производство» и «производить» обычно связаны с движимыми предметами и товарами, большими и малыми, но они никогда не используются для обозначения строительной деятельности, связанной с сооружением плотины или, если на то пошло, моста, дороги и т. Д. здание. (См. Дело Moti Laminates Pvt. Ltd. против сборщика Центрального акциза, Ахмедабад ((1995) 3 SCC 23).

    11. In Advanced Law Lexicon, 3rd Edn. П. Раманатха Айяр описывает выражения «производство» и «производство» как:

    «Производство» с его грамматическими вариациями и родственными выражениями; включает- (i) упаковку, маркировку, перемаркировку тары. (ii) переупаковку из оптовых упаковок в розничные упаковки и (iii) принятие любого другого метода, позволяющего сделать продукт пригодным для продажи.

    «Производство» в отношении художественного фильма включает любую деятельность по его созданию.(Закон о трудоустройстве работников кино и работников кинотеатров (50 от 1981 г.) S.2 (i).)

    Слово «производство» может обозначать как произведенную вещь, так и операцию по производству; (как) производство товаров или производство свидетелей.

    «Производство» включает любое искусство, процесс или способ производства, изготовления или изготовления изделия, а также любое изделие, подготовленное или произведенное путем производства. (Закон о патентах и ​​образцах (2 от 1911 г.), S.2 (10).

    «Производство» включает в себя любой процесс - (i) побочный или вспомогательный для завершения производимого продукта; и

    (ii) который указан в отношении любых товаров в примечаниях к разделу или главе Первого приложения к Закону о центральных акцизных тарифах , 1985 (5 от 1986) как составляющие производство, или, и слово «производитель» должно быть составлено соответствующим образом и включать не только лицо, нанимающее наемный труд для производства или изготовления подакцизных товаров, но и любое лицо, которое занимается их производством или изготовлением за свой счет.(iii) которая указывается в отношении любых товаров Центральным Правительством в уведомлении в Официальном вестнике как составляющая производства. (Закон о центральном акцизе (1 от 1944 г.) S.2 (f)) ».

    14. На данном этапе, возможно, стоит отметить, что ITAT в оспариваемом нами порядке принял к сведению ряд судебных решений не только различных Высоких судов, но и Достопочтенного Верховного Суда, и приступил к определить проблему следующим образом:

    «9.1 Теперь мы можем сослаться на некоторые судебные прецеденты по этому вопросу.Высокий суд Hon'ble J&K в деле CIT против Abdul Ahad Najar , 248 ITR 744 (J & K) рассмотрел вопрос о том, занималось ли предприятие ассесси добычей древесины из леса и его переработкой. из того же материала в бревна, доски и т. д., являлись промышленным предприятием по смыслу статьи 80J (4) Закона или нет? В этом случае ассистент утверждал, что занимался изготовлением и производством предметов. Случай с ассесси заключался в том, что доски, распиленные из бревен, и изделия, изготовленные из них, отличались по форме от бревен и деревьев.Однако эксперт по оценке не согласился с утверждением оцениваемого, поскольку, по его словам, он не производил и не производил никаких предметов. По словам специалиста по оценке, процесс переработки деревьев в бревна не требовал большого количества операций по распиловке, поскольку после валки деревья распиливали на бревна и продавали как таковые. Налоговая служба также утверждала, что процесс распиливания бревен на доски также не предполагал какого-либо производства изделий и что производственный процесс не мог осуществляться голыми руками без помощи оборудования.Однако претензия ассесси была принята апелляционным комиссаром, который постановил, что использование оборудования не является обязательным для производственного процесса, и даже для преобразования стоящих деревьев в бревна требуется труд, поскольку что-то превращается во что-то другое. а именно журналы. Он считал, что бревна - это новый продукт, появившийся в процессе производства. Соответственно, он постановил, что оцениваемый имеет право на вычет в соответствии с разделом 80J Закона о подоходном налоге, что было подтверждено Трибуналом.Дело было рассмотрено Высоким судом Hon'ble по вышеуказанным фактам. Высокий суд Hon'ble придерживался мнения, что для того, чтобы требовать судебной защиты в соответствии с разделом 80J, промышленное предприятие должно производить или производить предметы, и это было предварительным условием. Высокий суд Hon'ble отметил, что ассесси рубят деревья в лесу, превращают их не только в бревна, но и в доски и другие предметы для продажи. Как арендатор леса бизнес ассессируемого заключался в рубке стоящих деревьев, добыче древесины и переработке ее в бревна, доски и т. Д.с целью продажи. Было замечено, что бревна и доски никогда не назывались деревьями; что эти два, несомненно, отличаются от стоящих деревьев. Соответственно, Высокий суд Hon'ble поддержал позицию assessee. Из вышесказанного ясно, что деятельность арендаторов по добыче древесины из леса и переработке ее в бревна, доски и т. Д. Понимается как производственный процесс. Высокий суд Hon'ble по вопросу о производстве далее постановил, что: -

    «В остальном также ясно, что деятельность, осуществляемая ассистентом, явно равносильна производству и производству предметов.Выражения «производство» и «продукция» не определены в Законе о подоходном налоге. Словарное значение слова «производство» - «преобразовывать или модернизировать новые материалы в измененную форму для использования». В просторечии производство означает производство изделий из сырья или подготовленных материалов путем придания этим материалам новых форм, качеств, свойств или комбинаций, будь то ручной труд или механический процесс. Другими словами, это означает изготовление изделий или материалов, коммерчески отличных от основных компонентов, с помощью физического труда или механического процесса. В его обычном значении производство означает появление новых и других товаров в понимании соответствующих коммерческих кругов.Что касается значения слова «производить», хотя слово «производить» имеет более широкую коннотацию, чем слово «производство», когда оно используется в сопоставлении со словом «производство», оно требует создания новых товаров. с помощью процесса, который может не составлять производство. Деятельность по извлечению древесины из леса ассессируемым путем вырубки деревьев и их переработки в бревна, доски, шпалы и другие изделия, несомненно, подпадает под определение «производства».

    9.2 Верховный суд достопочтенного суда в деле CIT против NC Budharaja & Co. [1993] 204 ITR 412 (SC), учитывая аналогичный пункт закона, постановил: «Тест для определения того, может ли производство быть считается, что произошло, заключается в том, может ли товар, который подвергается процессу производства, больше рассматриваться как исходный товар, но признается в торговле как новый и отличный товар ».

    9.3 Верховный суд Честности в деле CIT v.Компания Sesa Goa Ltd. сообщила в 271 ITR 331 при рассмотрении вопроса в соответствии с разделом раздела 32A (2) (b) (iii) о предоставлении инвестиционного пособия, касающемся вопроса `` производства '' в случае, когда производственная предприятие занималось добычей, добычей и переработкой минеральной руды. Минеральные руды не были исключены из списка одиннадцатого. Единственный вопрос заключался в том, был ли этот бизнес бизнесом по производству руды или по добыче руды. Высокопоставленный Верховный суд отметил, что этот вопрос рассматривался различными Высокими судами в течение определенного периода времени, и было сочтено, что эта деятельность представляла собой «производство», и дал ответ на рассматриваемый вопрос в пользу оцениваемого.Достопочтенный Верховный суд постановил: «Аргументация, приведенная Высоким судом в решениях, упомянутых нами ранее, по нашему мнению, безупречна. Этот суд еще в 1961 году в деле Chrestian Mica Industries Ltd. против штата Бихар [1961] 12 STC 150 дал определение слову «производство», хотя и в связи с Законом о налоге с продаж Бихара 1947 года. Определение было взято из значения, приписываемого этому слову в Оксфордском словаре английского языка как означающее «среди прочего то, что производится; вещь, которая является результатом любого действия, процесса или усилия; продукт; продукт человеческой деятельности или усилий ».Из широкого определения слова «добыча» следует, что горнодобывающая деятельность с целью добычи минеральных руд будет входить в рамки слова «производство», поскольку руда - это «вещь», которая является результатом человеческая деятельность или усилие…

    Следовательно, нет необходимости, как это было доказано образованным юристом Налогового управления, что добытая руда должна быть коммерчески новым продуктом…

    Образованный адвокат выступает от имени оцениваемого , правильно утверждал, что другие положения Закона, в частности статья 33 (1) (b) (B), читаются с пунктом No.3 Пятого Приложения к Закону, покажет, что добыча руды рассматривается как «добыча». В разделе 35E также говорится о производстве в контексте горнодобывающей деятельности. Язык этих разделов аналогичен языку раздела 32A (2). У нас нет оснований предполагать, что слово «производство» использовалось в другом смысле в разделе 32A ». [подчеркнуто нами для акцента]

    9.4 Таким образом, принимая во внимание предложение, как обсуждалось выше, в частности, с учетом решения по делу Sesa Goa Ltd.(см. выше) очевидно, что слово «производство» использовалось в очень широком смысле, чтобы означать - выпустить новый продукт, хотя и не коммерчески новый. Фактически, здесь может быть уместно указать, что в вышеупомянутом решении Верховный суд Достопочтенного подтвердил решение Высокого суда штата Карнатака по делу CIT против Mysore Minerals Ltd. 250 ITR 725 (Kar .), В котором деятельность по резке гранитных блоков на плиты по размеру и полировке считалась производством или производством товаров.Он был зарегистрирован в соответствии с:

    «Раздел 80-I также относится к прибыли и прибыли в отношении промышленного предприятия. Принимая во внимание решение, вынесенное по делу асессируемого, мы считаем, что Апелляционный суд имеет право по закону прийти к выводу, что первоначальная оценка, предоставившая судебную помощь в соответствии с разделами 32A и 80-I, была не было ошибочным, и вывод Комиссара по подоходному налогу в соответствии с разделом 263 не был правильным. Трибунал также прав по закону, постановив, что добыча гранита из карьера, резка его до различных размеров и полировка должны рассматриваться как производство или производство любого предмета или вещи, а хозяйственная деятельность оцениваемого должна рассматриваться как промышленное предприятие с целью предоставление льгот в соответствии с разделами 32A и 80-I Закона о подоходном налоге 1961 года.

    9.5 Кроме того, после постановлений по делу Sesa Goa Ltd. (см. Выше), Mysore Minerals Ltd. (см. Выше) и другого решения Верховного суда Hon'ble по делу Kores India Ltd., Chennai v. Комиссар Центрального акциза Ченнаи сообщил в деле 174 ELT 7 (2004 ) Высокий суд Хонбле Раджастхана в деле Arihant Tiles and Marbles Ltd.

    «Судя по всему, Верховный суд применил принцип, согласно которому, если без применения процесса вещь в ее сыром виде не может быть использована и ее можно использовать для определенной цели, это равносильно производству.

    Суд одобрил принцип, провозглашенный в деле Сарасвати Сахар Миллс против Совета штата Харьяна (1992) 1 SCC 418, согласно которому сущность производства заключается в замене одного объекта на другой с целью сделать его товарным.

    Исходя из этого принципа, суд согласился с утверждением о том, что в результате разрезания гигантских рулонов на меньшие размеры появился другой товар, и товар, который уже существовал, не имеет никакой цели и не имеет коммерческого использования после процесса. Появились новое имя и персонаж.Оригинальный товар после обработки не имеет оригинальной идентичности. Очевидно, что поскольку физические характеристики гигантских рулонов и их более короткая версия в виде пишущей машинки и телекса могут иметь одинаковые физические свойства, тем не менее, на основании их различного использования в качестве товарного товара и после резки - одинаковыми. не может быть использован для той цели, для которой он мог быть использован в первоначальной форме, деятельность считалась производством.

    Принцип удачно применим к настоящему делу.Здесь также исходный товар, а именно мраморный блок, не может использоваться для строительных целей как таковой, пока он не будет разрезан на различные размеры для использования в качестве строительного материала. Только в процессе резки мраморного блока на плиты и плитки он становится товарным. Мраморный блок нельзя использовать для тех же целей, что и мраморная плита или плитка, и после того, как мраморный блок был разрезан на разные размеры, конечный продукт, помещенный одновременно, не может использоваться в качестве блока.Принцип в деле Kores India Ltd. [ 2004] 3 RC 613 (SC ) поддерживает утверждение истца ». [подчеркнуто нами для выделения]

    9.6 Кроме того, вышеупомянутому мнению придерживался Высокий суд Достопочтенного Бомбея в деле Комиссар по подоходному налогу против Fateh Granite Pvt. Ltd. 314 ITR 32 (Bom .) И Высокий суд Hon'ble Delhi в деле CIT против Sophisticated Granite Marble Industries сообщили о 225 CTR 410 (Del ) и, как было установлено, процесс Покупка мраморных плит с последующим преобразованием их в плитку путем применения различных процессов, таких как резка, калибровка, полировка, для производства товарной плитки составляет «производство» изделия.

    10. Теперь мы можем вернуться к фактам апелляций, обозначенных заголовками. Принимая во внимание принципы, изложенные выше, и различные этапы производства, на которых обрабатывается сырье, то есть катанка, мы придерживаемся твердого мнения, что проволока, изготовленная таким образом, больше не может рассматриваться как исходный товар. Фактически, конечный продукт признается в торговле как новый и особый товар. Якобы катанка подверглась различным механизированным и химическим процессам, таким как отжиг, цинкование и т. Д.приводит к производству проволоки с четким названием, характером и назначением. Название сырья, первоначально - катанка перед обработкой, а после обработки он становится проволокой разных типов, например, проводами или полосками с бумажной / эмалевой изоляцией или колючей проволокой, проводом GSS / Stay Earth, звеном цепи и т. Д. коммерчески отличимый товар с отличным названием. Изготовленные таким образом провода используются для силовых кабелей, промышленных кабелей управления, электродвигателей, трансформаторов и т. Д., Но катанка как сырье не может использоваться как таковая.Таким образом, покупатель производит и производит новый и особый товар, а именно проволоку. Фактически, в деле «Союз Индии против J.G. Glass Industries Ltd.» (1998) 2 SCC 32, Высокий Верховный суд установил двойной критерий для определения того, является ли конкретный процесс «производством» или нет? Во-первых, возникает ли в результате упомянутого процесса другой коммерческий товар или идентичность исходного товара перестает существовать. Во-вторых, будет ли товар, который уже существует, служить желаемой цели, кроме упомянутого процесса.Применяя этот двойной критерий к фактической ситуации заявителей, непреодолимо считать, что процесс, предпринятый заявителями, является производством.

    11. Фактически, решение Высокого суда Hon'ble Madras по делу компании Tamil Nadu Heat Treatment & Fetting Services (P) Ltd. (см. Выше) подтверждает довод подателя апелляции. В данном случае предприятие получало необработанные коленчатые валы, поковки и отливки от своих клиентов и подвергало их термообработке, чтобы сделать их более жесткими для использования в качестве автомобильных запчастей.Указанная деятельность была признана Высоким судом Hon'ble производственной деятельностью. Постановление Высокого суда Достопочтенного Мадраса на основании:

    «12. На фоне и в соответствии с принципами, провозглашенными Верховным судом и различными высокими судами как относящиеся к деятельности «производство» или «переработка товаров», а также в свете различной литературы и книг иностранных авторов, относящихся к качественное изменение было вызвано хорошо названным процессом, о котором говорилось выше, теперь мы можем приступить к рассмотрению и решению спорного вопроса о том, осуществляются ли действия, выполняемые оцениваемым лицом, а именно получение необработанных коленчатых валов, поковок и отливок от своих клиентов и подвергая их термообработке, чтобы сделать их более жесткими для использования в качестве автомобильных запасных частей, можно рассматривать как деятельность, связанную с производством, и, следовательно, позволять ей требовать инвестиционные льготы в соответствии с п.32A Закона об ИТ ».

    «13. Мы должны принять во внимание тот факт, что процесс термической обработки коленчатого вала и т. Д. Был абсолютно необходим для вывода на рынок. Детали автомобилей, такие как коленчатые валы, необходимо подвергать термообработке для повышения износостойкости и сопротивления разрыву, снятия чрезмерных напряжений и повышения прочности на разрыв. Необработанные необработанные коленчатые валы и подобные им нельзя использовать в автомобильной промышленности. Таким образом, в коленчатых валах, подвергнутых процессу термической обработки и т. Д.происходит качественное изменение, чтобы его можно было использовать в автомобилях, хотя в них нет никаких физических изменений. При таком положении дел нельзя вообще утверждать, что коленчатые валы, подвергнутые термообработке и т. Д., Вообще не могут изменить статус новых продуктов разного качества на другое качество для другого назначения вообще. С этой точки зрения, мы считаем, что действия оцениваемого в отношении необработанных или необработанных коленчатых валов подвергаются термообработке и т. Д., определенно является «производственной деятельностью», дающей право требовать «инвестиционного пособия» в соответствии с п. 32A Закона I. T. Мы отвечаем на вопросы № 2 и 3 соответственно ». [подчеркнуто нами для акцента]

    12. Из прочтения указанного постановления очевидно, что даже качественные изменения, происходящие в сырье посредством нагревания, также представляют собой «производственную деятельность». Вышеупомянутой точке зрения придерживалась также Ахмедабадская коллегия Трибунала в деле Anil Steel Traders (см. Выше), которая постановила, что деятельность по отжигу стальных прутков и рулонов в соответствии со спецификациями заказчика составляет «производство».Таким образом, только в свете вышеупомянутых судебных решений мы не находим никаких оправданий в позиции Налогового управления, согласно которой оцениваемое лицо не осуществляло никакой производственной деятельности. Несомненно, процесс, осуществляемый оцениваемым, приводит к качественному изменению ресурсов, изначально используемых в процессе производства. Аргумент выручки, как это показано в приказах об оценке, состоит в том, что деятельность не вызывает никаких физических изменений в изделии, термообработке которого подвергался оцениваемый.На наш взгляд, рассмотренный в свете решения Высокого суда Достопочтенного Мадраса, который снова сослался на различные прецедентные законы по этому вопросу, вышеупомянутый аргумент Налогового управления не подтверждается.

    13. Кроме того, даже если критерий товарности применяется к фактам дела подателей апелляции, осуществляемый ими процесс представляет собой производство, как это определено Высоким судом Благородного Раджастана в деле Arihant Tiles и Marbles (P) Ltd. против ITO (см. Выше) после решения Верховного суда Hon'ble по делу Sesa Goa Ltd.(см. выше) и Kores India (см. выше), поскольку исходный товар, а именно катанка, не может использоваться как таковая для трансформаторов, силовых кабелей и т. д. до тех пор, пока из нее не будут вытянуты эмалированные / изолированные провода. Только благодаря этому процессу исходные материалы становятся продаваемыми как отдельный товар, и поэтому мы считаем, что в фактах и ​​обстоятельствах дела процесс, предпринятый заявителями, составляет производство вещи или изделия в значении раздела 80IC Закона.

    14. В любом случае процесс представляет собой производство, как это было истолковано Верховным судом Hon'ble в деле Sesa Goa Ltd.(см. выше), где утверждалось, что слово «производство» использовалось в очень широком смысле для обозначения выпуска нового продукта, который может не быть коммерчески новым продуктом. В этом случае бесспорно и неопровержимо новый продукт был произведен в результате различных процессов, предпринятых заявителем, и, как таковые, даже на этом основании заявители имеют право требовать вычета по статье 80IC Закона. ”

    15. Подоходный налог против Doon Valley Rubber Industries № 2 от 2009 года решение по делу 6.11.2013 этот Суд принял во внимание все относящиеся к делу решения, постановив, что резиновая крошка, произведенная в нем оцениваемым, коммерчески отличалась от исходного материала, и далее постановил, что коммерчески известно, что она отличается на рынке.

    Этот суд постановил, что постановил:

    «5. Вопрос о том, какие объемы производить, больше не связан с резинтегрой. Три судьи Апекс-Суда по делу «Аспинуолл и Co. Ltd.«Слово« производство »в Законе не определено. В отсутствие определения слова «производство» ему следует придавать значение, как оно понимается в обычном языке. Под этим следует понимать производство изделий для использования из сырья или подготовленных материалов путем придания таким материалам новых форм, качеств или комбинаций ручным трудом или машинами. Если изменение, внесенное в товар, приводит к созданию нового и другого товара, это будет считаться производственной деятельностью.”

    6. В последнем решении суда Apex по делу Офицер по подоходному налогу против Arihant Tiles and Marbles P. Ltd. (2010) 320 ITR 79 (SC) после анализа его более ранних решений и включения в дело от Aman Marble Industries P. Ltd. против Сборщика Центрального акциза, (2003) 157 ELT 393 (SC) было отмечено, что выражение, используемое в Разделе 80IA, аналогично выражению, используемому в Разделе 801B, в котором используются слова производит или производит, применительно к настоящему делу - уполномочивает Суд рассматривать не только слово «производство», но и значение слова «производство».Отметив эту позицию, Суд далее отметил, что указанные выражения имеют более широкое значение по сравнению со словом «изготовление». Далее, слово «производство» означает производство плюс что-то дополнительно к нему. Суд также обратил внимание на экспозицию в деле CIT против Sesa Goa Ltd. (2004) 271 ITR 331 (SC), в котором было установлено, что, хотя каждое производство может составлять продукцию, каждая продукция не является производством. Кроме того, проверка для определения, можно ли сказать, что производство имело место, заключается в том, может ли товар, который подвергается процессу, больше рассматриваться как исходный товар, а признан в торговле как новый и отличный товар.Кроме того, слово «производство», когда оно используется в сопоставлении со словом «производство», подразумевает создание новых товаров с помощью процесса, который может составлять, а может и не составлять производство. Слово «производство» включает в себя все побочные продукты, промежуточные продукты и остаточные продукты, которые возникают в процессе производства товаров ».

    16. Слова «производство» и «переработка» стали предметом рассмотрения в Высоком суде в его недавнем решении по делу Mamta Surgical Cotton Industries, Rajasthan v.Помощник комиссара (по борьбе с уклонением), Бхилвара, Раджастан (2014) 4 SCC 87. Хотя в этом случае Верховный суд благородства имел дело с совершенно другим законом, и слово «производство» в нем никоим образом не совпадало с термин «производство», теперь введенный в Закон о подоходном налоге, показывает, как даже судебное решение приобретает важность, поскольку в нем подробно рассматриваются слова «производство» и «переработка» вместе с соответствующей судебной практикой и утверждается в соответствии с:

    «13. Поэтому уместно обратить внимание на определение «производства», как оно определено в словарной статье Закона.Раздел 2 (27) Закона определяет выражение «производство» в соответствии с:

    «2. (27)« производство »включает в себя любую переработку товаров, которая приводит к появлению коммерчески отличного и отличного товара, но не включает такую ​​переработку, как может быть уведомлено правительством штата ».

    Вышеупомянутое определение является всеобъемлющим и, следовательно, будет охватывать всю переработку товаров, в результате которой будет производиться новый товар, который коммерчески отличается и отчетливо идентифицируется от первоначальных товаров.Однако определение исключает все такие механизмы обработки товаров, о которых правительство штата уведомило об этом. Следует признать, что правительство штата не уведомляло о таком исключении в отношении процесса анализа хирургического хлопка. Следовательно, процесс трансформации должен быть проверен на основе предположения, обрабатывается ли хирургический хлопок так, чтобы он коммерчески отличался от хлопка и отчетливо отличался от него.

    14. Важнейшим тестом для определения того, является ли процесс производством или нет, был анализ конечного продукта такого процесса в отличие от исходного сырья.В 1906 году Дарлинг Дж. Тонко объяснил квинтэссенцию выражения «производство» в деле McNichol v. Pinch, [1906] 2 KB 352, как указано ниже:

    «… Я думаю, что сущность изготовления или производства заключается в том, что есть сделанное будет отличаться от того, из чего оно сделано ».

    15. Чтобы понять более тонкую коннотацию выражения «производство», может быть полезно сослаться на решение этого суда по делу Empire Industries Limited против Союза Индии, ( 1985) 3 SCC 314 , при этом этот Суд после исчерпывающего ознакомления с мнениями индийских судов, Тайного совета и этого суда заявил, как указано ниже: ( SCC p.329 , п. 24)

    «24. … .. '14. ……. «Производство» подразумевает изменение, но каждое изменение - это не производство, и все же каждое изменение изделия является результатом обработки, труда и манипуляций. Но необходимо нечто большее, и должна быть трансформация; Должен появиться новый и другой предмет, имеющий отличительное название, характер или использование. «*» (Комиссар Центрального акциза, Бангалор-II против Osnar Chemical Private Limited, (2012) 2 SCC 282; Jai Bhagwan Oil & Flour Mills против Союза Индии, (2009) 14 SCC 63; Crane Betel Nut Powder Works v.Commr. таможни и центрального акциза, (2007) 4 SCC 155; Комиссар по подоходному налогу, Керала против Агентства Тары, (2007) 6 SCC 429; Уджагар Принтс (II) против Союза Индии, 1986 Supp SCC 652 ; Сарасвати Сахар Миллс против Совета штата Харьяна, (1992) 1 SCC 418; Граммофон Ко. Оф Индия Лтд. Против таможенного сборщика, Калькутта, (2000) 1 SCC 549; CCE против Государственного химического завода Раджастана, (1991) 4 SCC 473; CCE против Technoweld Industries, (2003) 11, SCC 798; Metlex (I) (P) Ltd. против CCE, (2005) 1 SCC 271; Aman Marble Industries (P) Ltd.против CCE, (2005) 1 SCC 279; Shyam Oil Cake Ltd. против сборщика Центрального акциза, Джайпур, (2005) 1 SCC 264; Саут Бихар Сахар Миллз Лтд. Против Союза Индии, (1968) 3 SCR 21; Laminated Packings (P) Ltd. против коллекционера центрального акциза, Гунтур, (1990) 4 SCC 51; Dy. CST против Coco Fibers , 1992 Supp ( 1) SCC 290 ; CST против Jagannath Cotton Co., (1995) 5 SCC 527; Аширвад Испат Удёг против Комитета государственного уровня, (1998) 8 SCC 85; Штат Махараштра против магазинов Махалакшми, (2003) 1 SCC 70; Aspinwall & Co.Ltd. против Комиссара по подоходному налогу , Эрнакулам, (2001) 7 SCC 525; J.K Cotton Spg. & Wvg. Миллс Ко. Лтд. Против СТО, (1965) 1 SCR 900; Сборщик Центрального акциза, Бомбей-II против M / S Kiran Spinning Mills, (1988) 2 SCC 348 и Park Leather Industry (P) Ltd. против State of U.P, (2001) 3 SCC 135).

    16. Следующие замечания Конституционной коллегии этого Суда в деле Union of India против Delhi Cloth & General Mills Co. Ltd., 1963 г. Supp (1) SCR 586, где изменение характера сырого масла после его очистки упало для рассмотрения тоже вполне уместны: ( AIR стр.794 , п. 14)

    «14. … Слово «производство», используемое как глагол, обычно понимается как «создание новой субстанции», а не просто «произвести некоторые изменения в субстанции». …… »

    17. Для определения наличия процесс является «производством» или нет, этот суд в деле Union of India v. JG Glass Industries Ltd. (1998) 2 SCC 32 установил двоякий критерий. Во-первых, возникает ли в результате такого процесса другой коммерческий товар или идентичность исходного товара перестает существовать, и, во-вторых, будет ли товар, который уже существовал, служить никакой цели, кроме упомянутого процесса.В свете указанного теста было установлено, что печать на бутылках не является производством.

    18. Конституционная коллегия этого суда в деле Деви Дас Гопал Кришнан против штата Пенджаб (1967) 3 SCR 557 отметила, что если в результате процесса возникает другая личность, то ее можно назвать «изготовлением» и поэтому, когда масло получают из семян, процесс, безусловно, превращает сырье в другой продукт для использования.

    19. В деле CCE против S.R Tissues (P) Ltd., (2005) 6 SCC 310, вопрос для рассмотрения заключался в том, является ли процесс разматывания, резки и продольной резки рулонов туалетной бумаги, салфеток и салфеток для лица производством. Приняв решение о том, что указанный процесс не являлся производством данного Суда, в частности, постановил, что в соответствии с: ( SCC p.317 , параграф 12)

    «12. … Однако конечное использование папиросной бумаги в гигантских рулонах и конечное использование рулонов туалетной бумаги, столовых салфеток и салфеток для лица остается прежним, а именно для домашнего или санитарного использования.Преобладающий тест в таком случае заключается в том, отличаются ли характеристики папиросной бумаги в большом рулоне, перечисленном выше, от характеристик папиросной бумаги в форме столовой салфетки, рулона туалетной бумаги и салфетки для лица. В данном случае Трибунал был прав, считая, что характеристики папиросной бумаги в гигантском рулоне не отличаются от характеристик папиросной бумаги после разрезания и разрезания, в салфетках на столе, в рулонах туалетной бумаги и в рулонах туалетной бумаги. Салфетки для лица.(Выделено мной)

    20. На данном этапе обсуждение разницы между «переработкой» и «производством» имеет большое значение для того, чтобы хорошо понять утверждение Шри Гири о том, что преобразование хлопка в хирургический хлопок будет простой обработкой, а не производство.

    21. Согласно Оксфордскому словарю английского языка, одно из значений слова «процесс» - это «непрерывное и регулярное действие или последовательность действий, происходящих или продолжающихся определенным образом и ведущих к достижению определенного результата».В словаре Chambers 21st Century термин «процесс» был определен как

    «Процесс. - (1) серия операций, выполняемых во время производства, и т. Д. (2) серия этапов, через которые проходит продукт и т. Д., приводящие к его развитию или трансформации ».

    22. В деле East Texas Motor Freight Lines против Frozen Food Express , 351 US 49 Верховный суд Соединенных Штатов Америки постановил, что переработка курицы с целью сделать ее товарной, но без изменения ее основной идентичности, не имела превратить курицу из сельскохозяйственных товаров в промышленные товары.

    23. Коллегия из трех судей этого суда в деле Pio Food Packers (см. Выше) рассмотрела различие между «производством» и «переработкой». В нем были поданы апелляции на постановление Высокого суда Кералы, постановившего, что оборот фруктов ананаса, приобретенных для изготовления ломтиков ананаса для продажи в запечатанных банках, не подпадает под действие раздела 5-A (1) (a) Общего регламента по продажам штата Керала. Закон о налогах, 1963 г. Этот суд, решая, являлось ли такое преобразование плодов ананаса в ломтики ананаса для продажи в запечатанных банках, производством или нет, отметил следующее: ( SCC p.176 , п. 5)

    «5. …… Как правило, производство - это конечный результат одного [или] нескольких процессов, через которые проходит исходный товар. Характер и степень обработки могут варьироваться от одного случая к другому, и, действительно, может быть несколько этапов обработки и, возможно, различный вид обработки на каждом этапе. С каждым пострадавшим процессом исходный товар претерпевает изменения. Но только тогда, когда изменение или серия изменений доводят товар до такой степени, что с коммерческой точки зрения он больше не может рассматриваться как исходный товар, а вместо этого признается новым и отличным товаром, можно сказать, что производство принимает место.Если нет существенной разницы в идентичности между исходным товаром и переработанным изделием, невозможно сказать, что один товар был потреблен при производстве другого. Несмотря на то, что он прошел определенную обработку, следует считать, что он все еще сохраняет свою первоначальную идентичность ».

    (выделено мной) Этот Суд постановил, что когда плоды ананаса перерабатываются в ломтики ананаса с целью продажи в запечатанных банках, оригинальные плоды ананаса не используются для производства.Ананас сохраняет свой фруктовый характер, и независимо от того, консервированный или свежий, его можно использовать одинаково и аналогичным образом.

    24. В деле Sterling Foods (см. Выше) Суд отметил, что обработанные и замороженные креветки, креветки и омары не могут рассматриваться как коммерчески отличный товар от сырых креветок, креветок и омаров. Вышеупомянутая точка зрения была далее принята и применена этим судом в деле Shyam Oil Cake Ltd. (см. Выше), в котором рассматривалась классификация рафинированного пищевого масла после рафинирования, и аналогично было установлено, что процесс рафинирования пищевых сырых овощей масло не производилось.

    25. В деле Aman Marble Industries (см. Выше) этот Суд постановил, что разделка мраморных блоков на более мелкие части не будет производственным процессом по той причине, что в качестве конечного продукта не появилось никакого нового и отличного коммерческого продукта. по-прежнему оставался прежним, и, таким образом, сохранялась его первоначальная идентичность.

    26. Этот суд в деле Crane Betel Nut Powder Works (см. Выше) со ссылкой на более раннее решение по делу Brakes India Ltd. против Supdt. of Central Excise, (1997) 10 SCC 717, в котором процесс сверления, обрезки и снятия фаски, как было сказано, составляет «производство», повторяет, что если с помощью процесса в продукте происходит изменение и вводится новая характеристика, которая облегчает полезность нового продукта, для которой он предназначен, то процесс - это не простой процесс, а процесс, являющийся побочным или вспомогательным по отношению к завершению производства произведенного продукта.

    27. В деле Kores India Ltd., Ченнаи против комиссара Центрального акциза, Ченнаи, (2005) 1 SCC 385, разрезание платных лент для пишущих машинок / телексных лент в гигантских рулонах на стандартные заданные длины было рассмотрено этим Судом, и он Было сочтено, что такая огранка привела к появлению коммерческого продукта, имеющего отличное название, характер и использование, и приравнивается к «производству» и влечет ответственность за уплату пошлины. В деле Standard Fireworks Industries против сборщика Центрального акциза (1987) 1 SCC 600 этот суд постановил, что резка стальной проволоки и обработка бумаги являются процессом производства рассматриваемых товаров.

    28. В деле Lal Kunwa Stone Crusher (см. Выше), решение, на которое опирался Шри Гири, этот Суд счел, что при дроблении каменных валунов на gitti, каменную крошку и пыль появляются различные коммерческие товары, составляющие их производство, как в соответствии с определением «производства» в соответствии с разделом 2 (e-1) Закона о налоге с продаж, 1948 г., , и отметил, что даже если gitti, kankar, каменный балласт и т. д. все они могут рассматриваться как отдельные по коммерческому характеру от каменные валуны, предлагаемые для продажи на рынке, «камень» в соответствующей статье достаточно широки, чтобы включать в себя различные формы, такие как гитти, канкар, каменный балласт.Именно в этом свете Суд высказал мнение, что каменные гитти, щепки и т. Д. Продолжают идентифицироваться с каменными валунами.

    После рассмотрения всего закона по этому вопросу, Верховный суд достопочтенного окончательно пришел к заключению, как указано ниже:

    35. Банально утверждать, что «производство» имело место только тогда, когда происходит преобразование. сырья в новое и другое изделие, имеющее другую идентичность, характеристики и использование. Хотя простое улучшение качества не является производством, когда изменение или серия изменений преобразуют товар так, что с коммерческой точки зрения он больше не может считаться исходным товаром, но признан новым и отличным товаром.

    17. Справедливости ради, мы можем зафиксировать в протоколе, что они цитировали несколько других заявленных и незарегистрированных решений. Это действительно указывает на их отрасль. Тем не менее, мы придерживаемся обоснованного мнения, что на вопрос, на который будет дан ответ в этой апелляции, можно удобно ответить только со ссылкой на изложение в решениях Апекс-Суда и решение этого Суда в Дун-Вэлли (выше), упомянутое выше. , по этой причине мы не обременяем это решение другими цитатами, которые используются соответствующим адвокатом через коллегию адвокатов.

    18. Из рассмотрения фактических аспектов очевидно, что качественные изменения, произведенные в сырье с помощью различных средств, таких как отжиг, закалка, травление кислотой и нанесение флюса, цинкование и последующее горячее погружение в цинк, определенно составляют производство . Происходит полное преобразование сырья в новый и другой товар, имеющий другую идентичность, характеристики и использование. Серия изменений превращает товар в другой коммерческий товар, в результате чего он больше не может рассматриваться как исходный товар, но может быть признан новым и отличным товаром.

    19. Кроме того, принимая во внимание изложенное выше толкование закона, мы, не колеблясь, пришли к выводу, что Апелляционный трибунал был оправдан в заключении, что провода и полосы из меди и алюминия с бумажной изоляцией, производимые / обрабатываемые оцениваемыми лицами, были коммерчески отличается от своего сырья и, кроме того, коммерчески отличается от его сырья на рынке. Другими словами, оцениваемые участвовали в производстве продукта и, следовательно, имели право на вычеты, требуемые в соответствии с разделом 80 IC Закона.Мы не находим причин не соглашаться с указанным мнением Трибунала, и поэтому на вопрос № 1 мы отвечаем соответственно с учетом доходов.

    Вопрос № 2:

    20. Ученый адвокат по вопросам доходов в значительной степени полагался на решение Высокого суда по делу Technoweld Industries (см. Выше), чтобы утверждать, что дело оцениваемых полностью покрыто по соотношению, установленному в вышеупомянутом случае. Мы подробно рассмотрели вышеупомянутое решение и придерживаемся обоснованного мнения, что факты в вышеупомянутом деле полностью отличались от фактов в настоящем деле.В этом случае ассистент занимался волочением проволоки от более толстого к более тонкому с помощью процесса холодного волочения и фактически не занимался производством или производством проволоки с другими химическими / электрическими / механическими свойствами, и продукт также не производился. пройти любой процесс. В дальнейшем не было производства нового продукта, это будет видно из следующих наблюдений:

    «2. Во всех этих обращениях респонденты покупали катанку с уплатой пошлины и вытягивали проволоку более тонкого калибра.Вопрос в том, произошло ли производство путем вытягивания проволоки более тонкого калибра. Вопрос в том, подакцизна ли проволока более тонкого калибра.

    3. Этот вопрос был рассмотрен Апелляционным трибуналом по таможенному, акцизному и золотому (контролю). В деле Vishvaman Industries против CCE ( 2001) 127 ELT 155 (Trib) приказом от 2 ноября 2000 года было установлено, что процесс волочения проволоки из катанки не является производством. Трибунал основал свое решение на более раннем решении Трибунала по делу Джоти Энгга.Corpn. против CCE (1989) 42 ELT 100. В деле Джоти речь шла о тарифной позиции 26-AA (ia), которая включала стержни, прутки, катушки, проволоку и т. д. Трибунал постановил, что сырье представляло собой катанку, и Конечным продуктом также была проволока. Он постановил, что не появилось ни одного нового продукта и что не было производства. Гражданские жалобы на оба вышеупомянутых решения были отклонены.

    ******* ********** *********

    7. В этом суде также были рассмотрены процессы, которым подвергся производитель и которые были изложены в некоторых распоряжениях Уполномоченного.Было заявлено, что сырье представляет собой стержень, подпадающий под действие позиции 72.13 и / или 72.15, в то время как после обработки возникает отдельный и отдельный товарный продукт, подпадающий под действие позиции 72.17 тарифа. Было заявлено, что рыночная цена обоих продуктов также различается, поскольку стоимость сырья составляет приблизительно рупий. 13000 за метрическую тонну, тогда как рыночная цена конечного продукта составляла примерно рупий. 15000 за метрическую тонну. Было заявлено, что при этих обстоятельствах Суд должен теперь признать, что более ранние решения Трибунала неверны и что конечный результат i.Проволока, вытягиваемая методом холодного волочения, является подакцизным продуктом.

    8. Мы не можем согласиться с представлением. Видно, что исходным продуктом была катанка. Конечным продуктом также является проволока. Все, что было сделано, это то, что калибр стержня стал тоньше, и изделие получилось немного лучше. На наш взгляд, более ранние решения Трибунала верны. Нет производства нового продукта. Само по себе наличие двух отдельных записей не означает, что товар становится подакцизным.Товар становится подакцизным только при наличии производства ».

    Итак, что касается этих случаев, мы, приняв во внимание фактические и юридические аспекты при ответе на вопрос № 1, уже пришли к выводу, что процесс, выполняемый оцениваемыми лицами, составляет производство или производство и, следовательно, оцениваемые имеют право на вычет в соответствии с разделом 80IC Закона о подоходном налоге.

    Соответственно, ответ на этот вопрос также стоит в сравнении с доходом.

    21. Принимая во внимание изложенные выше выводы, мы не находим никаких оснований для этих апелляций и, соответственно, они отклоняются, а также ожидающие рассмотрения заявления, если таковые имеются. Сторонам остается нести свои расходы. Заверенная копия этого решения должна быть помещена во все подключенные файлы.

    У вас недостаточно прав для чтения этого закона в настоящее время

    У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами.Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней части - «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

    Public.Resource.Org

    Хилдсбург, Калифорния, 95448
    Соединенные Штаты Америки

    Этот документ в настоящее время недоступен для вас!

    Уважаемый гражданин:

    В настоящее время вам временно отказано в доступе к этому документу.

    Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

    .

    Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

    Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

    Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , тел. пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах. в нашем реестре деятельности за 2015 год. [2] [3]

    Спасибо за интерес к чтению закона.Информированные граждане - это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

    С уважением,

    Карл Маламуд
    Public.Resource.Org
    7 ноября 2015 г.

    Банкноты

    [1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

    [2] https://public.resource.org/edicts/

    [3] https://public.resource.org/pro.docket.2015.html

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
