Заземляющий контур или как заземлить розетку по правилам

как заземлить розеткуОбеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

  • тело человека – не менее 1000 Ом;
  • заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

как заземлить розетку

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как сделать заземление своими руками

как заземлить розеткуПри установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

как заземлить розетку

В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен.

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

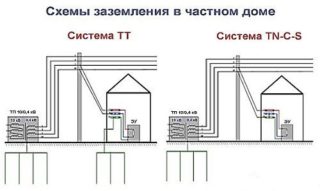

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

  • L – фазный провод;
  • N – нулевой элемент;
  • PE – защитный проводник.

В старой розетке

как заземлить розеткуПонятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода «земли»

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

  • установку заземлителя;
  • прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

  1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
  2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
  3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

как заземлить розеткуПри прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

  • для фазного провода;
  • для нулевого проводника;
  • для заземляющего провода.

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

  1. Обнаружение пятижильного стояка и шины.
  2. Определение фазного и нулевого провода.
  3. Отключение электропитания.
  4. Крепление фазного, нулевого и заземляющего провода.
  5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

как заземлить розеткуВ качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

  • использования провода зануления;
  • заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

как заземлить розетку

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

elektrika.expert

Розетка с заземлением: монтаж, подключение и проверка

Все электроприборы в квартире должны включаться в современные розетки. Это помогает обеспечить безопасность и предотвратить короткое замыкание и пожар. Розетка с заземлением может устанавливаться своими руками, если соблюдать советы.

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства). Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Устройство розетки с заземлением

к содержанию ↑

Цели заземления в доме

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.

Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы. Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

к содержанию ↑

Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

  1. Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
  2. Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.

Подключение к заземляющей шине в распределительном щитке

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

к содержанию ↑

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

  • у ноля — синий, сине-белый;
  • у фазы — черный, красный или коричневый;
  • у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Цвет заземляющего провода

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

к содержанию ↑

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

к содержанию ↑

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.

Монтаж розетки с заземлением на плинтус

Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.

к содержанию ↑

Монтирование розетки

Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми! Порядок монтажа устройства таков:

  1. Обесточить квартиру путем выключения автомата или выкручивания пробок.
  2. Отметить на стене место для подрозетника (стакана) карандашом.
  3. Сделать нишу с нужными размерами перфоратором.
  4. Замесить небольшое количество гипса (цемента, алебастра).
  5. Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
  6. Через 20 минут закрутить крепежные болты на стакане.

Далее подготовить кабели — их требуется на 7–10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).

Особенности монтажа розетки с заземлением

После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.

к содержанию ↑

Розетка открытой проводки

Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Проверка подключения заземления

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

к содержанию ↑

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

  1. Обесточить квартиру.
  2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
  3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
  4. Проверить правильность работы заземления индикаторной отверткой.

Установка розетки с заземляющим проводом

к содержанию ↑

Заземление двойной розетки

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.

Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.

Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.

к содержанию ↑

Отсутствие заземляющего провода

Случается, что в старом доме заземляющий кабель уже подведен к общему щитку, а в квартире он отсутствует. Единственный выход — прокладка кабеля в квартире, что придется совмещать с ремонтом. Внешняя проводка кабеля будет неудобной. Лучше в целях комфорта и собственной безопасности заменить всю проводку в квартире. Если же заземляющей шины в щитке не предусмотрено, придется объединяться с другими жильцами и писать заявление на проведение кабеля.

Розетка с заземлением: монтаж, подключение и проверка

220.guru

Как подключить розетку с заземлением. Подключение розетки с заземлением

Поскольку обычно люди думают, что процесс установки или изменения розеток является чем-то специфическим и сложным, мало кто «рискует» делать это самостоятельно. Человек, когда-нибудь в своей жизни разбиравший розетку, наверное, замечал, что дело здесь не ограничивается двумя проводами, имеется еще и третий провод - заземляющий.

Нередко при установке бытовой розетки такой провод попросту игнорируется, что нельзя назвать правильным. Какова же функция заземляющего провода? В данной статье рассмотрим пример как подключить розетку с заземлением.

Как выглядит розетка с заземлением

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.

розетка с заземлением

Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.

зачем нужно заземление в розетке

Конструкция розеток с заземлением выполнена таким образом, что при включении вначале соприкасаются клеммы заземления, а уже потом контакты фазного и нулевого провода вилки входят в розетку. Такая особенность выполнена в целях безопасности в случае повреждения оборудования его корпус будет заземлен до того как на него будет подано напряжение.

Для чего нужна розетка с заземлением?

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в соответствии с техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение – при коротком замыкании, разрушении изоляции проводов и т.д.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

как подсоединить розетку с заземлением

На производственных работах так и делают – по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

как подключить розетку с заземлением

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.

Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.

как подключить заземление к розетке

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такого гнезда в новых квартирах должны выступать три разноцветных провода.

Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.

схема подключения розетки с заземлением

Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

как установить розетку с заземлением

При установке розетки рекомендуется подключение фазного провода к правой клемме, нулевого - к левой клемме, а заземляющего - к нижней или центральной клемме.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.

подключение розетки с заземлением

Как запрещено подключать заземление к розеткам!

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

заземление розетки

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.

То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.

Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.

заземление розеток пуэ

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего страшного, просто для подключения задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Если нет заземления, как же защитить себя в этом случае спросите Вы? Очень просто - установите УЗО.

Похожие материалы на сайте:

Понравилась статья - сохрани на стену!

electricvdome.ru

Как подключить розетку с заземлением: порядок действий

По современным стандартам, бытовая проводка в домах и квартирах должна быть трехпроводной: фаза, ноль и защитное заземление. Соответственно, все устанавливаемые розетки, должны иметь три контакта для подключения проводов. Наличие заземления продиктовано соображениями безопасности: в нашей жизни появляется все больше электрических приборов. Мы постоянно с ними контактируем, что повышает риск поражения электрическим током. Для минимизации этих рисков и необходимо защитное заземление. При возможности следует заменить старые двухконтактные розетки. Тем более что многие производители бытовой техники выполняют гарантийные обязательства только при условии подключения устройств через розетку с заземлением.

Содержание статьи

Что такое розетка с заземлением

Первоначально разберемся, что из себя представляет розетка с заземлением. Начнем с выяснения зачем необходимо заземление и как оно работает. Чтобы расширить кругозор наших читателей, скажем, что заземление бывает защитным и рабочим. Выдержка из ПУЭ Глава 1.7. Часть 1. ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ:

1.7.7. Защитным заземлением называется заземление частей электроустановки с целью обеспечения электробезопасности.
1.7.8. Рабочим заземлением называется заземление какой-либо точки токоведущих частей электроустановки, необходимое для обеспечения работы электроустановки.

В статье мы рассматриваем исключительно защитное заземление. Итак, говоря простыми словами, система заземления предназначена для защиты человека от поражения электротоком. Для этого в землю закапывают стальные стержни (заземлители), соединенные стальной полосой. Эта конструкция называется «контур заземления». К этому контуру подключают провод, который выводится на специальную колодку, расположенную в электрическом шкафу. Провод выбирают большого сечения, все соединения делают надежно — с хорошим электрическим контактом. Провод идет напрямую — от контура на шину, без каких-либо дополнительных коммутирующих устройств (не заходит ни на автоматы, ни на УЗО, ни на любые другие устройства). Все остальные приборы и устройства подключаются к шине заземления отдельными проводами. Получается, что заземление — отдельная сеть с очень низким сопротивлением.

Заземляющий провод к розетке подключается напрямую - без автоматов и других устройств

Заземляющий провод к розетке подключается напрямую — без автоматов и других устройств

Разберемся, как работает заземление. Оно защищает при прикосновении к корпусу прибора, который оказался под напряжением. Это обычно происходит при повреждении изоляции. Тогда на корпусе появляется потенциал, он через заземляющий провод уходит на контур заземления.  Почему? Потому что правильно подключенная «земля» всегда имеет низкое сопротивление. Поэтому ток уйдет по пути с более низким сопротивлением, и через контур (металлические штыри) рассеется в земле. Так что термин «заземление» имеет к земле непосредственное отношение. Потенциал буквально уходит в землю. А дальше должна сработать защита — УЗО, который обнаружит ток утечки (тот, который ушел в землю) и отключит питание.

Ранее у нас проводка была двухпроводная — фаза и ноль. И именно ноль (нейтраль) работал как защита. Пока приборов было мало, оно как-то работало. Но сегодня, когда электроприборы в любом доме исчисляются десятками, такой защиты недостаточно. Теперь старые сети с защитным нулем заменяют на защитное заземление. Ноль при этом остается «рабочим». Даже не вдаваясь в подробности схем,  можно отличить систему c заземлением: проводка  трехпроводная, стоят розетки с заземляющим контактом.

В розетке с заземлением есть еще один контакт

В розетке с заземлением есть еще один контакт

Устройство розетки с заземляющим контактом

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

Так выглядит розетка с заземлением без крышки

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

Конструкция у пары вилка-розетка такая, что первыми замыкаются земляные контакты. То есть, при включении прибора при помощи шнура, сначала прибор заземляется, затем на него подается напряжение.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

  • По способу монтажа — наружные (открытой или скрытой проводки), внутренние (скрытые).
  • Мощность подключаемой нагрузки: силовые и стандартные. Через силовые подключаются мощные приборы, они могут пропускать большие токи. Но из-за этого выглядят грубовато. Для установки стараются выбрать место так, чтобы такая розетка не бросалась в глаза. Двухгнездовая (сдвоенная) розетка внутреннего монтажа со шторками

    Двухгнездовая (сдвоенная) розетка внутреннего монтажа со шторками

  • По степени защищенности — для внутреннего (в помещениях) или наружного монтажа (на улице).
  • Количество гнезд: с одним, двумя, тремя и более разъемами. Если разъемов более трех, называется изделие розеточный блок. Может быть совмещен с выключателем.

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Как подключить розетку с заземлением

Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.

Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.

Провода для установки розетки с заземлением выведены в монтажную коробку

Провода для установки розетки с заземлением выведены в монтажную коробку

Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).

Так выглядит розетка с заземлением без крышки

Так выглядит розетка с заземлением без крышки

Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:

  1. Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
  2. Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
  3. Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.
Как подключить розетку с заземлением: провода подключены

Как подключить розетку с заземлением: провода подключены

После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение. Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

Не прикасаемся руками к оголенным проводам и металлическим частям

  • Под ноги положить резиновый коврик.
  • Браться руками только за изолированные части.
  • Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

elektroznatok.ru

Почему на заземлении в розетке есть напряжение?

Как проверить заземление в розетке и зачем оно нужно

Защита от высокого напряжения это неотъемлемая часть электрической сети и выполняется она различными способами, одним из которых является заземление.

По правилами ПУЭ оно является обязательным компонентом, но во многих домах, особенно старой постройки, еще отсутствует.

Чтобы понимать, есть ли такая защита в своей квартире, надо знать, как проверить заземление в розетке, ведь контакты для него есть во всех современных электроприборах.

Зачем заземлять электрическую цепь

Многих обывателей вгоняет в ступор информация, что ноль и жила заземления в розетке могут быть посажены на один и тот же провод на этажном щитке (или главном распределительном щитке дома). Возникает закономерный вопрос – для чего тянуть третий провод, если два из них все равно замкнуты между собой?

На практике здесь применяется фундаментальный принцип – все в природе двигается по пути наименьшего сопротивления от большего к меньшему. Вода стекает сверху вниз, тепло передается от горячего тела холодному, а электрический ток течет туда, где сопротивление проводников меньше.

Если в электрической цепи без заземления происходит короткое замыкание, то механизм его действия примерно следующий:

  1. Сила тока и напряжение в сети скачкообразно возрастает в десятки раз.
  2. Если проводка слабая, то она перегорает.
  3. Если жила проводки достаточной толщины (сечения) чтобы выдерживать возросшие нагрузки, то она разогревается, от чего воспламеняется изоляция.
  4. Перегорела проводки или нет, но если во время короткого замыкания человек касается любой металлической детали прибора, то он получает поражение электрическим током, причем значения его на порядок выше, чем просто в розетке. В первом случае это кратковременный удар, а во втором – пока ток не найдет слабое место проводки и не сожжет его, после чего цепь разомкнется.

Если заземление есть, то все не так печально:

  1. Сила тока и напряжение возрастают, но при этом у них сразу есть «куда побежать» — заземляющий провод.
  2. Естественное сопротивление человеческого тела намного больше, чем у меди, алюминия или стали, поэтому даже если человек держится за металлически части прибора, то ток попросту «пройдет мимо» по более легкому пути. Отсюда и одно из требований к заземляющей проводке – она должна быть выполнена по возможности одним цельным проводом – скрутки допускаются на этажном щитке, на вводном автомате, а по квартире дальше идет одна цельная жила.

На обычной проводке стоят автоматические выключатели, которые срабатывают если нагрузка в цепи превышает допустимые нормы.

На заземляющем проводе, при нормальной работе цепи, напряжения не должно быть вообще, поэтому в связке с ним логично использовать УЗО, реагирующее на ток утечки, обычно незначительный.

Как итог – при коротком замыкании ток выключается сразу же, а не вследствие плавления проводки.

Обратите внимание

Подробнее о том что происходит при коротком замыкании в цепи смотрите в этом видео:

Выше рассматривается роль заземления с точки зрения электробезопасности, но оно так же служит для предотвращения электрических помех, которые могут негативно влиять на работу компьютеров и других тонких приборов. Подробнее смотрите в этом видео:

Бытовые методы проверки наличия заземления

Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу.

Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода.

Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.

Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.

Визуальный осмотр

Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.

В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.

Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета.

Важно

 По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод.

Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.

Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.

Зануление при отсутствии заземления

Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой.

Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.

Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.

О том что такое зануление и чем оно опасно смотрите в этом видео:

Как определить наличие заземления

Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.

Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.

Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:

  • Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
  • Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
  • Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.

При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая.

Полная проверка заземления

На самом деле даже наличие заземления в квартире еще не гарантирует его правильную работу. Для полной проверки необходимо провести ряд измерений сопротивления проводников, чтобы убедиться в том, что заземляющий провод действительно являются «удобной» дорогой для электрического тока и при коротком замыкании он потечет в нужном направлении.

Выполнить такую проверку в домашних условиях практически нереально, так как она требует наличия чувствительных приборов. Кроме того, измерять надо сопротивление проводников не только по отношению друг к другу, но и к земле. Если вам любопытно как это делается, посмотрите здесь:

Как итог если заземления нужно не только для защиты человека от поражения электрическим током, но и чистой работы чувствительных приборов (к примеру, в звукозаписи), для проверки желательно обратиться к специалистам. В противном случае достаточно и того, что при появлении тока утечки на заземляющем проводнике срабатывает защитный автомат УЗО.

Источник: https://YaElectrik.ru/elektroprovodka/kak-proverit-zazemlenie-v-rozetke

Простые способы, как проверить контур заземления в розетке. Как узнать есть ли заземление в розетке

ГлавнаяРазноеКак узнать есть ли заземление в розетке

Потребность в проверке «земли» в домашней сети возникает в том случае, если Вы только переехали в новый дом или квартиру и не уверены, что защита работает. Существуют специальные измерители, которые позволяют замерить сопротивление контура заземления, однако стоимость их большая. В домашних условиях убедиться в наличии работающего провода PE можно довольно просто и без дополнительных измерителей. Далее мы расскажем читателям сайта Сам Электрик, как проверить заземление в частном доме либо квартире своими руками.

Итак, чтобы узнать, есть ли заземление в доме для начала нужно отключить электроэнергию на вводном щитке и разобрать одну из розеток. После этого Вы должны визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке, как показано на фото ниже:

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза, согласно цветовой маркировке проводов), тогда у Вас нет заземления в доме либо квартире. И еще один момент – если между нулем и заземляющей клеммой стоит перемычка, значит, до Вас в помещении сделали зануление электропроводки, что крайне опасно.

Итак, допустим, в винтовых зажимах находятся все три проводника, и Вы хотите проверить исправность заземления в розетке. Сначала рекомендуем выполнить проверку эффективности контура заземления мультиметром. Делается она очень просто:

  1. Включите электроэнергию на щитке.
  2. Переключите тестер в режим измерения напряжения.
  3. Замерьте напряжение между фазой и нулем.
  4. Выполните аналогичный замер между фазой и «землей».

Если в последнем случае мультиметр покажет напряжение, немного отличающееся от первого замера, значит, заземление в частном доме или квартире присутствует. На табло не появились цифры? Заземляющий контур отсутствует либо не работает. О том, как пользоваться мультиметром в домашних условиях, мы рассказывали в соответствующей статье!

Если же у Вас не тестера под рукой, можно проверить качество работы заземления с помощью контрольной лампочки, собранной из подручных средств. Итак, сделать самостоятельно контрольную лампу Вы можете по следующей схеме (1 — патрон, 2 — провода, 3 — концевики):

При помощи индикаторной отвертки Вам нужно проверить, где фаза, а где ноль. Не всегда подключение розетки выполнено по правилам. Возможно, то кто подключал контакты, перепутал их цветами и теперь фаза синего цвета, что не есть правильно.

Сначала дотроньтесь одним концом провода к фазной клемме, а вторым – к нулевой. Контрольная лампа должна загореться. После этого тот конец провода, которым Вы прикасались к нулю, переместите на усик заземления (показан на фото ниже).

Если лампочка горит – контур работает, тусклый свет – состояние заземляющего контура неудовлетворительное. Лампочка не горит, значит, «земля» не работает. Тут же следует отметить, что если цепь защищена устройством защитного отключения, при проверке надежности заземления может сработать УЗО, что также говорит о работоспособности заземляющего контура.

Если Вы прикоснулись проводами от контрольки к фазе и земле, но лампочка не горит, попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Это тот случай, когда есть шанс, что подключение было неправильным и фаза не того цвета.

Косвенные доказательства

Вот еще несколько ситуаций, при возникновении которых Вы можете быть уверенным, что заземление в частном доме, квартире либо на даче не подключено или по крайне мере плохо работает:

Также рекомендуем просмотреть видео, в котором показано, как самому проверить сопротивление заземляющего контура специальным измерителем:

Технология проверки «земли» прибором

Вот по такой просто методике можно самостоятельно узнать состояние защитного контура. Надеемся, что теперь Вы знаете, как проверить заземление в частном доме либо квартире своими руками!

Будет интересно прочитать:

samelectrik.ru

Электрические розетки – привычные для потенциального пользователя аксессуары. Ими пользуются повсеместно: в доме, на работе, в общественных местах и т.д. Между тем редкий пользователь электрических розеток задумывается о том, что каждой такой детали электрических коммуникаций свойственно иметь заземление.

А уж как проверить заземление в розетке – этой мыслью обычно озабочены только лица, ответственные за электрохозяйство.

Источник: https://led-set.ru/raznoe/kak-uznat-est-li-zazemlenie-v-rozetke.html

Как делать заземление правильно и как не надо: опасные способы

Транскрибатор » Ремонт

Сейчас мы коснёмся такой важной темы, как заземление. Поговорим о неправильных и опасных способах заземления. Мы поступим не совсем обычно – расскажем не о том, как нужно делать заземление, а о том, как его делать не нужно. Многие горе-мастера думают, что если купить розетку с заземляющим проводником, то заземление появится в розетке автоматически.

Это неправильно. Действительно, некоторые бытовые приборы – микроволновку, стиральную машину, электрический чайник – желательно подключать к заземлённым розеткам такого типа, но для того, чтобы у них на контакте появилось заземление, его нужно туда подвести.

Если у вас двухпроводная сеть, то подводить заземление нужно с электрощитка, а если

elektriki23.ru

Как заземлить розетку своими руками: при отсутствии провода заземления

Содержание статьи:

Безопасность электропроводки – это обязательное условие для любой квартиры или дома. Заземление обеспечивает безопасную эксплуатацию электрических бытовых приборов. Оно также может спасти человека от поражения электрическим током в случае пробоя фазного проводника, нарушения изоляционного слоя, при накапливании потенциала на металлических частях. Перед тем как сделать розетку с заземлением в квартире или на даче, нужно разобраться с особенностями схемы подачи электропитания в квартире.

Зачем нужно заземление и его типы

Как правило, провод заземления окрашивается в желто-зеленый цвет

Заземление – это способ обеспечения безопасности человека и бытовых приборов. При поломке электронной техники на корпусе накапливается заряд. Если человек дотронется до металла под напряжением, произойдет поражение электрическим током. Заземление используется для того, чтобы ток и потенциал с корпуса шли на землю, не приносят вреда человеку.

Электрическая сеть обязательно должна состоять из фазы и нуля. Дополнительно может подключаться защитный проводник – заземление. Есть разные схемы подключения заземляющей жилы – она может отсутствовать, подключаться совместно с нулевым проводом или выделяться в отдельный проводник.

Прежде чем выбирать схему заземления, нужно узнать, какая схема используется в доме. Она закладывается еще на этапе строительства здания и монтажа электропроводки. Всего выделяют 6 схем, к самым распространенным относятся:

  • TN-C. Подача электричества осуществляется с помощью четырехпроводной системы. От фазного проводника отходят 3 жилы, четвертый провод одновременно является нулем и заземлением и имеет маркировку PEN (PE – земля, N – ноль). Такое соединение небезопасно для человеческой жизни. В случае обрыва земли электроприборы прекратят свою работу и устройство будет находиться под напряжением. На металлических частях будет накапливаться потенциал, который при случайном прикосновении человека может привести к летальному исходу. Установка защитных устройств вроде УЗО не поможет. От таких схем нужно переходить к TN-C-S, TN-S.
  • TN-C-S. Аналогично предыдущей схеме здесь питание поступает через четырехпроводную систему. В определенном участке цепи PEN провод разрывается на землю и ноль. В месте разветвления устанавливается отдельный заземляющий контур. Для дополнительной защиты в схеме должно быть предусмотрено УЗО, так как до разрыва проводник несет потенциальную угрозу.
  • TT. Эта схема применяется в отечественных сетях. Также является четырехпроводной, в которой 3 фазы и один ноль. Земля отсутствует, но ее можно подключить. Схема настраивается индивидуально под каждое помещение.
Схема заземления TN-C-S
Схема заземления TN-C
Схема заземления TT

После выбора схемы можно приступать к монтажу розетки

Подключение розетки с заземлением

Подключение розетки с заземлением

Чтобы занулить розетку своими руками, надо следовать алгоритму:

  • отключение фазы и нуля;
  • отключение подачи электропитания;
  • крепление контактов розетки к фазе и нулю;
  • подключение заземляющего провода к розетке;
  • установка защитного корпуса электророзетки.

Перед тем как в розетке сделать заземление, определить фазу и ноль можно с помощью индикаторной отвертки или тестера. К соответствующим клеммам розетки нужно подключать фазу и ноль от электропроводки. Заземляющая жила подключается к клемме, которая расположена между фазным и нулевым контактом.

Если заземляющая жила отсутствует, нельзя выполнять зануление. Это приведет к тому, что при пропадании нуля возникнет короткое замыкание, которое может вызвать пожар или выбивание пробок на автомате.

Заземление в доме

В частном доме заземление проводится двумя способами:

  • без заземляющего контура;
  • с заземляющим контуром.

При отсутствии контура в роли заземляющей конструкции выступает стальная труба или металлические части на деревянном столбе. Используя подобный метод, нужно соблюдать два условия – минимальная глубина должна составлять 1 метр и растекание тока должно быть не более 4 Ом на 220 В.

Схема с заземляющим контуром имеет распределительную шину, с которой начинается вся система. Все металлические части контура должны надежно соединиться друг с другом. Для этого используется сварка компонентов.

При создании контура чаще всего допускаются следующие ошибки:

  • Ненадежные соединения частей. Плохой контакт приводит к окислению и образованию ржавчины, из-за чего контур может разрушаться. Важно делать качественное соединение.
  • Выбор неподходящего металла. Металлическая арматура не подходит для соединения – в ней нарушается равномерность распределения токов.

Нельзя красить контур. Краска не защищает его от коррозии, а лишь добавляет сопротивления, из-за чего понижается эффект заземления.

Защита при отсутствии заземления

Схема подключения двухполюсного УЗО в однофазной сети

Если в электропроводке стояка есть заземляющая клемма, к ней проводится земля. Это самый простой способ. В ином случае нужно выбирать другой метод.
Как заземлить розетку, если нет провода заземления:

  • Использование УЗО. Этот метод применяется, когда в проводке нет клеммы для заземления. УЗО устанавливается на линии, по которым подключаются мощные бытовые приборы с металлическим корпусом (посудомоечные или стиральные машины, водонагреватели). Нужно учитывать, что УЗО не обеспечивает полноценную защиту. Это лишь временный способ до установки заземляющего контура.

    Схемы контура заземления

  • Монтаж собственного контура. Создание заземляющего контура проводится в несколько этапов. Сначала выбирается место, в котором будет установлен заземлитель. Нельзя ставить его в каменистую почву, место выброса мусора или выгрузки строительных материалов. Далее подбирается схема и материалы – заземлитель можно установить вертикально или горизонтально, сделать из меди или стали, выбирается тип и размеры. Заземлитель устанавливается в траншею. Ее глубина для горизонтальной установки составляет от 20 до 50 см, для вертикальной – 100 см. Собранная схема подключается к общему шлейфу и производится измерение сопротивления заземлителя. Последним шагом является подключение всех металлических конструкций.

Заземление нужно проводить правильно. Есть опасные способы, которые могут привести к непоправимой ситуации:

  • Соединение заземляющего кабеля с нулем. При обрыве нулевой жилы может произойти возгорание.
  • Подключение заземления к водопроводной или отопительной системе. В случае нарушения изоляционного слоя все элементы будут находиться под напряжением. Прикосновение к ним приводит к негативным последствиям для здоровья и жизни.
  • Подключение к арматуре ближайшей высоковольтной линии. Потенциал с линии может перейти на арматуру, из-за чего нарушатся защитные свойства изолятора, произойдет перенапряжение или другое опасное последствие.

Подобные способы категорически запрещены правилами ПУЭ и СНиП. При использовании перечисленных методов в опасности находится не только владелец квартиры, но и его соседи. Ни в коем случае не стоит заземляться таким способом.

strojdvor.ru

Как подключить розетку с заземлением

Розетки, это привычный способ подключения прибора к сети. Будь то, электрическая, интернетовская или другая сеть. В этой статье пойдёт речь о розетках подключающих приборы к электрической сети, а именно, о розетках с заземлением.

Краткое содержимое статьи:

Для чего нужно заземление

В большинстве помещений применяются обыкновенные розетки имеющие всего два контакта (фаза и ноль). Движение частиц по кругу от фазы к нолю даёт возможность работать бытовым электрическим приборам, протекая через лампы эти частицы дают им возможность излучать свет.

Но некоторые бытовые приборы, имеющие металлический корпус, такие как, стиральные и моющие машины, компьютеры и так далее, по ряду причин могут отдавать часть электроэнергии на корпус, что может привести к неприятным последствиям. И для избежания неприятностей приходит на выручку заземление, оно забирает на себя использующуюся не по назначению энергию.

Виды розеток

Если в сети интернет рассмотреть фото розеток с заземлением и без, то можно понять, что существует огромное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не используются в нашей стране такие как; американские розетки — с двумя прямоугольными прорезями для вилки электроприбора или розетки со штыревым заземлением, то можно выделить несколько основных видов.

electrikexpert.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
