Прокладка и подключение ТВ кабеля

Статьи

Автор Фома Бахтин На чтение 3 мин. Просмотров 5.1k. Опубликовано 10 марта Обновлено 19 ноября

Прокладка ТВ кабеля в квартире обычно сопутствует электромонтажным работам  и часто ведётся  вместе с новой электропроводкой. Кроме сокращения трудозатрат, это существенно экономит время монтажа. И, действительно, почему при прокладке силовых электрических проводов в штробу или кабельный канал для сразу не заложить  ТВ кабель?

Совместная прокладка ТВ кабеля с электрическими проводами вполне допустима. Качественные современные ТВ кабели имеют экран из фольги,  обтягивающий его оплётку, который защищает ТВ сигнал от помех, вызванных особенностями работы многих бытовых приборов – фенов, пылесосов, миксеров и т.

д.

Для 100 % — ной уверенности в нормальном, качественном ТВ сигнале  при совместной прокладке с электрическими проводами желательно применить  ТВ кабель с центральной жилой Ø не менее 1 мм.

Как дополнительную меру можно использовать применение ТВ кабеля с двойным экраном (в нём 2 слоя фольги – над оплёткой и под ней). Однако, как показывает практика, применение обычного ТВ кабеля, имеющего 1 экран – над оплёткой бывает вполне достаточно.

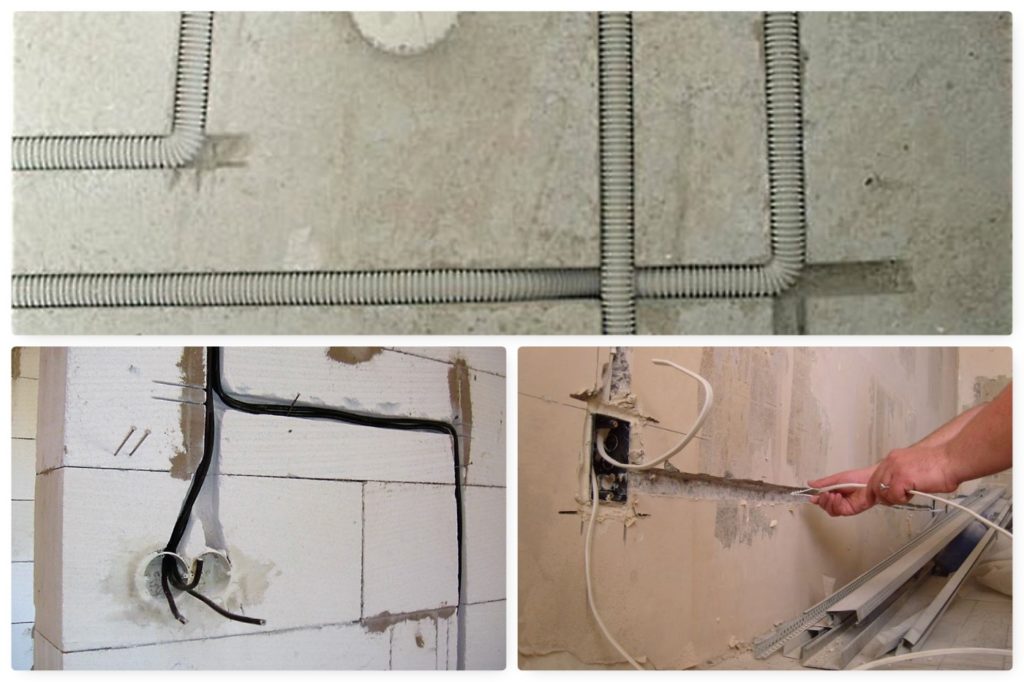

Монтаж ТВ кабеля в квартире мало чем отличается от монтажа силовых проводов. Если прокладка ведётся в штробе, крепить ТВ кабель можно тем – же  крепежом, что и электрические кабеля – очень удобно применение  дюбель – хомутов (закрепить их, собрав в единый пучок).

Гнуть ТВ кабель на поворотах можно, но в пределах разумного – с минимальным радиусом не менее 35 мм.

Если ТВ кабель прокладывается над подвесным потолком – не забывайте про гофротрубу, то – же самое относится и к спускам ТВ кабеля по стенам, которые будут обшиваться гипсокартоном.

О разводке ТВ кабелей: при расположении конечных  ТВ — «точек» в разных комнатах квартиры (частного дома)  используйте для коммутации используйте только разветвители  для  ТВ (никаких скруток). При использовании   разветвителей ТВ кабелей вся коммутация выполняется без применения инструментов – нужен лишь нож (как и для подключения штекера для антенны на ТВ кабеле).

Вот примерная схема разводки ТВ кабеля по квартире:



Все разветвители ТВ должны помещаться в распределительных коробках  –  ни   в коем случае не«хороните» их в труднодоступных местах! Коробки с ТВ разветвителями, подобно обычным распаячным коробкам под «силу» должны быть обслуживаемыми.

Если «слаботочка» вашей квартиры ограничивается ТВ кабелем – то его лучше вывести в подъезд – в этажный щит (отделение для «слаботочки» в нём имеет свою дверку и обычно расположено с правой стороны щита).

В случае, когда кроме ТВ кабеля присутствует телефонный провод, провод под Интернет («витая пара»),  охрану – имеет смысл установить отдельный щит под «слаботочку», куда и свести все концы проводов. В качестве щита можно использовать обычный бокс под автоматы, а оставшиеся пустыми места под автоматы в целях эстетики закрыть модульными заглушками.

Содержание

1. Разводка телевизионного кабеля
2. Прокладка ТВ кабеля во время ремонта В03E02 (Правильный электромонтаж)
3. Вывод интернет и TV проводов за телевизором.

Разводка телевизионного кабеля

---

Прокладка ТВ кабеля во время ремонта В03E02 (Правильный электромонтаж)

---

Вывод интернет и TV проводов за телевизором.

---

Оцените автора

Рекомендации по прокладке кабеля в квартире / Прокладка кабеля ТВ

При подключении к распределительной коробке кабельного телевидения ООО «ЛАДА-МЕДИА » гарантируется уровень телевизионного сигнала для подключения абонентского телевизора на расстоянии до 30 м.

Однако в некоторых случаях сигнал на абонентском отводе может быть и больше, что позволит вам подключить у себя в квартире телевизоров больше, чем один.

Правильное построение абонентской распределительной сети в квартире гарантирует качественное изображение на экране телевизора.

Рассмотрим несколько вариантов построения абонентской распределительной сети при количестве телевизоров более одного. Для наглядности построение будем иллюстрировать на 3-комнатной квартире.

Рис.1.

На Рис.1 схематично показано расположение двух телевизоров, в гостиной и кухне. Для деления сигнала используется делитель (сплиттер) на 2 отвода, и располагается он в непосредственной близости от одного из телевизоров. Такой вариант позволяет использовать минимальное количество кабеля.

Рис.2.

На Рис.2 добавляется еще один телевизор в одной из спален, и в этом случае, для максимального использования уровня телевизионного сигнала, целесообразно расположить делитель на 3 вблизи от ввода в квартиру. Для лучшего качества телевизионного сигнала вам необходимо прокладывать кабель к каждому телевизору.

Рис.3.

При желании подключить 4 и более телевизионных приемников, скорее всего, вам придется установить в квартире телевизионный усилитель, например, как показано на Рис.3. Не забудьте – усилитель нужно запитать от сети 220 В, для чего вам в месте его установки необходима электрическая розетка. Номенклатура квартирных усилителей очень велика, и всегда можно подобрать с необходимым количеством выходов для вашей сети.

Приобрести необходимое оборудование, делители, усилители, телевизионный кабель и F-разъемы вы можете в специализированных магазинах и отделах. Также вас там проконсультируют по поводу выбора как самого оборудования, так и производителя.

При прокладке телевизионного кабеля в квартире необходимо знать несколько простых правил и требований.

1. Ни в коем случае не применяйте кабель, не предназначенный для передачи телевизионного сигнала, даже если он и похож на него, а тем более электрические, телефонные, радиофикации и т. д. Обязательными условиями для параметров телевизионного кабеля являются его волновое сопротивление, равное 75 Ом, и частотный диапазон до 862 МГц. Однако последний параметр желательно расширить до 1000 МГц с целью получения перспективных услуг по сети кабельного телевидения.
2. Оптимальный диаметр телевизионного кабеля для прокладки в квартире – 6 мм. Более толстый кабель трудно прокладывать, более тонкий имеет большие потери сигнала, а следовательно, и меньшее расстояние, на котором телевизор будет работать.
3. Радиус изгиба кабеля при поворотах не должен быть меньше 40мм. Это очень важное правило, его невыполнение может привести как к большим потерям сигнала, так и к его полной неработоспособности.
4. Нельзя нарушать целостность внешней оболочки кабеля, это может привести к увеличению шумов в телевизионном сигнале.
5. Имейте в виду, срок службы телевизионного кабеля колеблется от 10 до 15 лет. К этому времени кабель изнашивается, и передаваемый им сигнал теряет качество.
6. Требования к способам прокладки двояки: с одной стороны, хорошо, когда к нему есть доступ, но это неэстетично, и его можно повредить, его могут погрызть домашние животные. С другой стороны – упрятав его в пол или в стену, вы не сможете оперативно изменить, в случае необходимости, местоположение телевизоров, заменить кабель. Каждый решает сам, какие у него приоритеты. Оптимальным решением, с нашей точки зрения, является прокладка кабеля в пластмассовых плинтусах, имеющих специальный короб для коммуникаций, или в отдельных пластмассовых коробах. Решать вам.

Советы по прокладке коаксиального кабеля

В век информационных технологий через наши коаксиальные кабели передается огромное количество информации, оставляя очень мало места для ошибок. Вот 23 совета, как улучшить прием телепередач и скорость интернета с помощью разъемов коаксиального кабеля.

1 / 22

Family Handyman

Используйте правильный коаксиальный кабель

Важно установить правильный кабель. RG-6 («RG» — старый военный термин для Radio Guide/Grade) является отраслевым стандартом, но есть и другие соображения. Используйте эту таблицу, чтобы определить, какой кабель лучше всего подходит для работы.

2 / 22

Семейный мастер на все руки

Коаксиальный кабель в рулоне

Если вы положите катушку с кабелем на бок и начнете тянуть кабель, то при распутывании кабель будет скручиваться, а скрученный кабель будет перекручиваться, когда вы будете тянуть за него. Лучше всего пропустить часть трубы через центр катушки и положить ее на лестницу. Закрепите трубу обрывком проволоки.

3 / 22

Семейный мастер на все руки

Избегайте острых изгибов коаксиального кабеля

Острые изгибы могут повредить кабель. Подумайте о том, чтобы обмотать кабель вокруг банки из-под кофе; коаксиальный кабель никогда не должен изгибаться сильнее, чем это. Используйте 90-градусный адаптер, когда неизбежен резкий изгиб, например, за подставкой для телевизора. Просто убедитесь, что разъем поддерживает Hi-Def, если вы работаете с этим сигналом.

4 / 22

Семейный мастер на все руки

Избегайте жала коаксиального кабеля

После зачистки коаксиального кабеля оставьте фольгу на месте, но отогните оплетку. Убедитесь, что ни один из крошечных проводов оплетки не касается центрального проводника. Это то, что профессионалы называют «жалом», а жало печально известно тем, что наносит ущерб качеству сигнала.

5 / 22

Семейный мастер на все руки

Используйте инструмент для зачистки коаксиального кабеля

Зачистить коаксиальный кабель с помощью универсального ножа не невозможно, но это непросто. Инструмент для зачистки за 15 долларов дает вам быстрые и идеальные результаты каждый раз. Инструмент для зачистки коаксиального кабеля имеет два лезвия: одно лезвие прорезает оболочку, не повреждая оплетку, а другое лезвие прорезает все, кроме центрального проводника.

Некоторые профессионалы предпочитают оставлять центральный проводник немного длиннее и обрезать его (примерно на 1/8 дюйма за коннектором) после обжима коннектора.

6 / 22

Family Handyman

Используйте компрессионные соединители коаксиального кабеля

Избегайте вставных, навинчивающихся и обжимных соединителей коаксиального кабеля; Компрессионные соединители работают лучше всего. Вам понадобится обжимной инструмент за 15 долларов для установки компрессионных соединителей. Купите разъемы для коаксиального кабеля, которые могут работать с самой высокой доступной частотой. Некоторые дешевые разъемы для коаксиального кабеля могут работать с камерой видеонаблюдения, но не с сигналом Hi-Def TV или Интернета. То же самое касается настенных плит. Не все настенные панели имеют встроенные разъемы для коаксиального кабеля, способные обрабатывать сигналы высокого класса. Если вы сомневаетесь, купите разъем с наивысшим частотным диапазоном. Рейтинг должен быть указан на упаковке.

7 / 22

Семейный мастер на все руки

Соединительный коаксиальный кабель

Даже если ваш телевизор высокого разрешения работает нормально, вы можете проверить, подключен ли коаксиальный кабель к системе заземления дома. Соединение просто означает соединение двух вещей для обеспечения электрической непрерывности и проводимости. В доме важно, чтобы электрическая система, системы связи, металлические водопроводные трубы, металлические газопроводы и другие металлические системы были электрически соединены друг с другом.

Электрическое соединение различных систем вместе ограничивает различные потенциалы напряжения (давления) и опасность поражения электрическим током, которые могут присутствовать во время удара молнии или другой электрической аномалии. Разница потенциалов напряжения может создавать сильные токи, которые могут прыгать между двумя разными системами по нежелательному пути, и этим путем можете стать вы!

Самый простой способ соединить коаксиальный кабель с остальной частью дома — пропустить кабели через заземляющий блок, а затем провести провод от блока к заземляющему электроду (заземляющему стержню) или другой подходящей точке заземления. Если вы не знаете, где находится какая-либо часть системы заземления дома, вызовите электрика. Помимо поражения электрическим током, неправильно заземленные кабели могут привести к повреждению электроники и пожару в доме.

8 / 22

Семейный мастер на все руки

Сделайте петлю на коаксиальном кабеле

Внешний коаксиальный кабель никогда не должен проходить сбоку или вниз прямо в ваш дом. Дождевая вода будет прилипать к кабелю и следовать по нему прямо в ваш дом. Сверните кабель, прежде чем он войдет в здание. Петля не только поможет отвести воду, но и обеспечит дополнительный кабель для будущей работы или ремонта.

Проходная втулка позволит вам просверлить немного большее отверстие, чтобы вы могли протягивать кабель через стену, не повреждая ее. Нанесите силиконовый герметик за втулку, прежде чем вставить ее в окончательное положение. Закрепите кабели зажимами или ремнями, которые удерживаются на месте с помощью винтов. Избегайте кабельных хомутов или вешалок, для которых требуются гвозди или скобы. Велика вероятность, что в конце концов вы пропустите гвоздь на ремешке и случайно ударите молотком по кабелю. Кабель, раздавленный молотком, искажает сигнал. Профессионалы предпочитают ремни с уже установленными винтами.

9 / 22

Семейный мастер на все руки

Установка низковольтной коробки для коаксиального кабеля

Гораздо проще протянуть коаксиальный кабель через низковольтную коробку (иногда называемую «грязевым кольцом»), чем через обычную электрическую коробку. Но это не единственная причина их использования. Коробки низкого напряжения позволяют протолкнуть лишнюю длину проводов в полость стены, не перегибая их. Вы повредите кабель, если попытаетесь втиснуть его в небольшую электрическую коробку. Оставьте от 8 до 10 дюймов дополнительного кабеля в полости стены на тот случай, если вы захотите внести изменения в будущем.

10 / 22

Семейный мастер на все руки

Надежное соединение коаксиального кабеля

Вы не получите надежного соединения, если диэлектрическая часть коаксиального кабеля не будет вставлена ​​заподлицо с разъемом. Если это действительно сложно сделать, возможно, у вас неправильный разъем для кабеля, с которым вы работаете. Для RG-59, RG-6 и RG-6 Quad требуются разные разъемы.

11 / 22

Семейный мастер на все руки

Прокладывайте коаксиальные кабели перпендикулярно электрическим кабелям

Держите коаксиальные кабели вдали от электрических кабелей. Электрические кабели, проложенные параллельно коаксиальному кабелю, могут мешать вашему сигналу. Однако нормально прокладывать коаксиальные кабели перпендикулярно электрическим кабелям.

12 / 22

Family Handyman

Купить Коаксиальный кабель с четырьмя экранами

Экранирование — это то, что имеет значение, когда речь идет о качестве коаксиального кабеля. Он блокирует помехи и сохраняет сигнал чистым. Откажитесь от кабеля эконом-класса и выберите продукт с четырьмя экранами. Четырехэкранный кабель стоит в два раза дороже, чем кабель с маркировкой «двойной» или «двойной экран». Но, потратив большие деньги на телевизор или компьютер, экономить на коаксиальном кабеле просто не имеет смысла.

Высококачественный кабель имеет два слоя металлической фольги и два слоя плетеной проволоки для защиты от помех.

Экономичный кабель состоит из одного слоя металлической фольги и плетеного провода.

13 / 22

Семейный мастер на все руки

Осторожно обрежьте коаксиальный кабель

Сигнал, передаваемый по центральному проводу коаксиального кабеля, фактически проходит по внешней стороне провода, а не по внутренней. Таким образом, крошечный надрез в проводе может создать большое препятствие для сигнала. Вот почему специальный инструмент для зачистки коаксиального кабеля (продается в домашних центрах) — единственный инструмент, который вы должны использовать для подготовки концов кабеля к разъемам. Никогда не используйте стандартные инструменты для зачистки проводов или нож. Инструмент для зачистки коаксиального кабеля аккуратно срезает внешнюю оболочку, экран и пенопластовую оболочку за один проход, не повреждая центральный провод.

14 / 22

Семейный мастер на все руки

Не перегибайте кабель

Провод в центре коаксиального кабеля запрессован в пенопластовую оболочку, чтобы он не касался экрана и блокировал помехи. Если вы перегнёте кабель или согнёте его вокруг острого угла, вы раздавите пенопласт. В этот момент ущерб нанесен, и нет никакого способа отменить его. Никогда не сгибайте кабель по радиусу менее 3 дюймов.

Когда коаксиальный кабель изгибается, центральный провод сминает пенопластовую оболочку и слишком близко подходит к экрану. Это приводит к помехам.

15 / 22

Семейный мастер на все руки

Не тяните слишком сильно

Коаксиальный кабель хрупок, и перекручивание и сдавливание — не единственные способы повредить пенопластовую оболочку вокруг центрального провода. Слишком сильное натяжение коаксиального кабеля стягивает экран в оплетке и сжимает пенопласт (как «китайские наручники» стягиваются вокруг пальца). Это вредит качеству сигнала. Максимальное усилие натяжения кабеля RG-6 составляет 35 фунтов. Сделайте несколько коротких рывков сквозь стены и потолки вместо длинного перетягивания каната.

16 / 22

Семейный мастер на все руки

Не прокладывайте коаксиальный кабель слишком близко к электропроводке

Электрические линии могут создавать неприятные помехи в коаксиальном кабеле. Поэтому держите коаксиальные кабели на расстоянии не менее 6 дюймов от электрического кабеля, даже если кабели разделены деревом или другими строительными материалами. Чтобы снизить вероятность возникновения проблем с телефонными линиями, установите «витую пару» или экранированную телефонную проводку. Если коаксиальный кабель должен пересекать электрическую линию, создайте 9пересечение 0 градусов.

17 / 22

Семейный мастер на все руки

Не сдавливайте кабель

Существует несколько типов скоб, предназначенных для коаксиального кабеля, и все они хорошо работают, если не забивать их слишком далеко. Слишком туго натянутые на кабель, они раздавят пенопластовую оболочку внутри, вызывая те же проблемы, что и перекручивание. Если у вас много коаксиального кабеля, купите специальный кабельный степлер, который не раздавит кабель. Они доступны в некоторых домашних центрах или в Интернете (ищите «кабельный степлер»). При использовании молотка не бейте слишком сильно. Скоба не должна врезаться в кабель; свободная хватка лучше крепкой.

18 / 22

Семейный мастер на все руки

Не позволяйте щитам показываться

Лучшая работа по прокладке кабеля может быть испорчена, если вы не будете осторожны при подключении концевого соединителя. Всегда осторожно отгибайте фольгу и экранирующую оплетку, прежде чем подсоединять коннектор. Одна прядь оплетки, выступающая в область разъема, может испортить сигнал. Дважды проверьте свою работу, прежде чем обжимать или сжимать разъем.

19 / 22

Семейный мастер на все руки

Не используйте разъемы с резьбой

Прочные соединения на концах коаксиального кабеля обеспечивают свободный путь для прохождения сигнала. Плохие соединения ослабляют сигнал. Концевые разъемы коаксиального кабеля, которые навинчиваются на внешнюю оболочку кабеля, со временем могут ослабнуть и даже отпасть. Вместо этого используйте разъемы коаксиального кабеля с обжимным кольцом и специальный инструмент для обжима (продается в домашних центрах) или, что еще лучше, разъемы обжимного типа. Соединители компрессионного типа прочно захватывают кабель, не сдавливая внутреннюю пенопластовую оболочку, как это иногда бывает с соединителями обжимного типа.

20 / 22

Не затягивайте вручную разъемы коаксиального кабеля

Как и в случае концевых разъемов коаксиального кабеля, резьбовые разъемы коаксиального кабеля на стенных розетках, компьютерах и телевизорах должны обеспечивать надежный путь для сигнала. Большинство людей затягивают эти соединения вручную, но этого недостаточно. Вместо этого, используя 7/16-дюймовый. ключ, поверните гайку еще на четверть оборота, чтобы зафиксировать соединение.

21 / 22

Установка кабельного вывода: не используйте стандартные электрические коробки

Стороны и задняя часть стандартной электрической коробки заставляют вас резко сгибать кабель внутри коробки, что может ухудшить качество сигнала. Коробки низкого напряжения позволяют сделать плавный изгиб, потому что на самом деле это не коробки, а просто рамы, которые крепятся к гипсокартону. Эти коробки продаются в домашних центрах, а также могут использоваться для телефонной, акустической и другой низковольтной проводки.

22 / 22

Не используйте дешевый разветвитель

Каждый раз, когда вы разделяете телевизионный сигнал, он становится слабее. Но вам придется разделить сигнал разъемов коаксиального кабеля, если вы хотите добавить телевизор. Тем не менее, вы можете избежать плохого качества изображения. Во-первых, купите сплиттер, способный обеспечить полосу пропускания, необходимую для телевидения высокой четкости и высокоскоростного Интернета. Если у вас плохое качество изображения после установки разветвителя коаксиального кабеля для телевидения и Интернета, обратитесь за советом к поставщику услуг кабельного телевидения (они могут увеличить мощность вашего сигнала). Вы также можете установить усилитель для усиления сигнала, поступающего от вашей антенны, спутниковой или кабельной службы. Усилители продаются в домашних центрах, магазинах электроники и в Интернете (ищите «усилитель для телевизора»). Но планируйте потратить 50 долларов или больше, чтобы получить лучшие результаты. И сохраните квитанцию, чтобы вы могли вернуть усилитель, если он не поможет. Судите о сплиттере по цифрам. Если у вас есть кабельное телевидение, купите его с пометкой «5-1450 МГц». Для спутникового телевидения ищите высокую частоту не менее 2200 МГц.

Первоначально опубликовано: 27 июня 2019 г.

Установка коммуникационной проводки (сделай сам) | Семейный мастер на все руки

Установка Cat-5 и коаксиального кабеля для Интернета, компьютера, телефона и других целей.

Время

Несколько дней

Сложность

Расширенный

Стоимость

$501-1000

Введение

Подготовьте свой дом к прокладке коммуникаций. Мы покажем вам, как установить коаксиальные кабели CAT-5e и RG6 для обновления телефона, телевизора, Интернета и других коммуникаций. Его легко установить, а расходы скромны, если вы делаете это самостоятельно.

Необходимые инструменты

• 3/4 дюйма. spade bit
• 4-in-1 screwdriver
• Drill/driver – cordless
• Drywall saw
• Electrical tape
• Fish tape
• Level
• Pliers
• Stud finder
• Tape measure
• Wrench set

Требуемые материалы

• Кабельные скобы
• Низковольтные ремонтные коробки
• ПВХ-клей
• Труба из ПВХ
• Адаптеры с наружной резьбой для трубы из ПВХ / 1-1/2 и 2-дюйм.

Обзор проводки связи

Два ключевых кабеля

Телефонный кабель CAT-5e и коаксиальный кабель RG6 позаботятся обо всех ваших будущих коммуникационных потребностях.

Вы можете не думать, что вам когда-нибудь понадобится обновленная система связи, но с ростом цифровизации нашего общества она вам понадобится. Потребность есть сейчас. Через несколько лет цифровое телевидение станет единственным шоу в городе, а высокоскоростное подключение к Интернету станет более необходимым и доступным. Электронные компоненты все больше и больше должны «разговаривать». И ваш старый телефон и кабельные провода просто не справятся с этой задачей.

Легко испугаться всего этого электронного жаргона. Однако на данный момент все, что вам нужно знать, это то, что ваш телефон, телевидение, Интернет и другие коммуникационные потребности могут быть обеспечены с помощью только двух типов кабелей, со штаб-квартирой в центральной распределительной системе, которую вы можете установить самостоятельно. Это так же просто, как найти новую телефонную линию, за исключением того, что вам понадобится четыре кабеля (два телефонных и два коаксиальных) к каждому разъему, чтобы выполнить работу правильно.

Мы покажем вам, как проложить провода, установить соответствующие разъемы и подключить центральную распределительную коробку. Новая система не означает, что вам придется выбрасывать старые кабели и разъемы. Существующие телефонные линии и разъемы могут сосуществовать с вашей новой системой.

Мы рекомендуем изначально устанавливать новые кабели и разъемы в комнатах только там, где они необходимы, и модернизировать систему с помощью новых разъемов и линий по мере изменения ваших электронных потребностей. Прелесть системы установки, показанной в этой статье, заключается в том, что ее будет легко перенастроить, улучшить или расширить в будущем. Со временем вы сможете подключать любые совместимые устройства, просто «перекинув» кабель или телефонную линию в распределительную коробку (так же, как это делали старые телефонные операторы в первой половине 20-го века).

Систему проще всего установить при реконструкции, надстройке или строительстве нового дома. Стены открыты, и кабели можно легко проложить в каждую комнату. Но в большинстве случаев вы также можете модернизировать свой существующий дом (хотя для этого потребуется немного больше усилий, а иногда и резка и латание стен). Мы покажем вам несколько стратегий, которые помогут.

Возможности новой системы связи

Семейный мастер на все руки

Выход кабеля связи

• Один DVD, видеомагнитофон и ресивер кабельного или спутникового телевидения сможет вести передачу на любой телевизор в доме.
• Компьютеры могут быть объединены в сеть для обмена файлами или компьютерными периферийными устройствами, такими как принтеры и сканеры.
• Удаленные телевизионные камеры с замкнутым контуром можно подключить к телевизору в любом месте дома, а подключение к системе безопасности не составит труда.
• У вас будет достаточно емкости телефонной линии, чтобы управлять Пентагоном.
• Ваш дом будет оснащен кабельным или телефонным высокоскоростным доступом в Интернет.
• Будут проложены необходимые линии для обеспечения неизбежного перехода с аналогового телевидения на цифровое.
• Аудиосистемы для всего дома можно прокладывать по одним и тем же кабелям.
• В зависимости от системы встроенные средства управления домом могут быть объединены с «умными приборами».

Планирование расположения распределительного щита и маршрутов кабелей

Ключом к модернизации системы является размещение главного распределительного щита в месте, где будет легче всего провести дополнительные провода и разъемы к остальной части дома. В примере дома (рис. А ниже) мы показываем прачечную как логическое место для распределительной коробки. Оттуда провода можно легко вывести в подвал и на чердак, а затем к выбранным розеткам в любом месте дома. Но лучшее место для распределительного щита в вашем доме может быть другим — котельной, гаражом или даже чуланом.

Вам также необходимо создать доступ к пространству стойки над и под панелью. Для облегчения доступа поместите панель в свободное пространство для стоек, чтобы вы могли протягивать новые линии в панель. Мы покажем вам, как это сделать с помощью панели, которая отвинчивается от стены (Фото 18).

Затем спланируйте пути прокладки кабелей. Чердаки, подвалы, подвальные помещения, гаражи и даже чуланы предлагают самые простые беспрепятственные маршруты. Затем вы обычно можете просверлить отверстия в верхней или нижней пластинах и протянуть кабели, не открывая готовые стены. Но средние этажи, зажатые между готовыми этажами, могут быть более сложными. Прокладка кабелей к этим комнатам с помощью поверхностного монтажа через шкафы является хорошей стратегией, но иногда необходимо прорезать и залатать отверстия в готовых стенах или даже потолках для прокладки проводов.

Здесь мы покажем вам наиболее удобную конфигурацию разъемов: два кабельных разъема и два телефонных разъема, все в одной крышке. (Одна накладка предназначена для четырех разных линий.) А кабельный разъем предназначен для передачи видео или кабельного Интернета.

Два дополнительных телефонных и коаксиальных кабеля предназначены для междомовой сети. Вам, вероятно, не понадобятся все эти линии сразу, но все равно протяните провода. Тем не менее, вам не нужно подключать их всех. Просто прикрепите домкраты и защелкните их в крышке, а дополнительные провода аккуратно смотайте внутри распределительной коробки.

Все четыре линии от каждой розетки возвращаются к распределительной коробке. Для этого требуется много проводов, но проводка и разъемы относительно дешевы. Если вы знаете, что вам понадобится только один кабель или одна телефонная розетка, просто проложите одиночные линии и используйте другую накладку.

Рисунок A: Типовой план работ

Типовой план проводки: Расположите панель там, где есть легкий доступ к чердаку, подвалу и/или подполью. Кабели низковольтные и безопасные.

Вы можете скачать рисунок А и распечатать его. Перейдите к разделу «Дополнительная информация» ниже.

Пошаговый проект (21)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Этап 21

Установите панель крышки

Вырежьте, фрезеруйте и покрасьте 18-дюймовые пластины. широкие защитные панели из МДФ и прикрутите их через гипсокартон к шпилькам с 2-дюйм. шурупы для гипсокартона и финишные шайбы.

Вырезанная маркировка на модуле в распределительной коробке также может сбивать с толку, поскольку слоты отмечены цветом, но не обозначены полосами. Чтобы убедиться в этом, вам придется изучить инструкции, прилагаемые к модулю.

Обычно белый провод с маленькими цветными полосками вставляется в самый верхний или крайний левый слот, за которым следует цветной провод с более тонкой белой полосой (Фото 16).

Если вы перепутаете провода модуля или разъема, ваши телефоны, вероятно, не будут работать, поэтому обязательно ознакомьтесь с инструкциями перед подключением любого из них. Чтобы еще больше облегчить путаницу после установки системы, запланируйте также использование цветных разъемов (Фото 7).

Не забудьте заземлить систему
Важно заземлить распределительную коробку (фото 13 и 14) перед установкой телекоммуникационного модуля. Даже небольшие статические заряды, которые вы наносите на систему своим телом, могут повредить хрупкие электронные компоненты.

Показано подключение провода 10 калибра от винта заземления в коробке к основному проводу заземления электрощита. Подсоедините новый заземляющий провод в любом месте основного заземляющего провода. Вы также можете прикрепить землю к своей основной водопроводной трубе в пределах 5 футов от ее точки входа, если труба металлическая.

Позвольте телефонным и кабельным компаниям сделать основные подключения интерфейсов
Интерфейсы для телефона и кабельного телевидения (коробки, в которых линии с улицы соединяются с вашими домашними линиями) можно расположить как внутри, так и снаружи дома. Вам решать, как провести линии от распределительной коробки к интерфейсам. Проведите их к местам сопряжения и оставьте пару дополнительных футов кабеля. Позвоните в телефонные компании и компании кабельного телевидения, чтобы позаботиться о реальных подключениях.

Что мне купить?

Вы найдете все материалы и инструменты, необходимые для вашего проекта электропроводки, в большинстве домашних центров в отделе аксессуаров для телефонов. Важнейшими элементами являются распределительная коробка и ее компоненты. После этих первоначальных инвестиций расширение системы обходится дешево.

1. КАБЕЛИ
Покупайте кабель оптом — так намного дешевле. Телефонный кабель CAT-5e продается длиной 1000 футов. катушки. Он изготовлен в соответствии с чрезвычайно высокими стандартами и содержит четыре витые пары проводов, поэтому по одному кабелю можно подключить до четырех разных телефонных линий. Коаксиальный кабель RG-6 продается длиной 500 футов. катушки.

2. РАСПРЕДЕЛИТЕЛЬНАЯ СИСТЕМА
Сердцем системы является распределительная коробка (Фото 2). Если вы думаете, что вам понадобится всего шесть или меньше розеток по всему дому, купите небольшую коробку. Но если вы хотите оставить место для расширения с большим количеством розеток и пространством внутри коробки для сети, усилителей сигнала или другого оборудования, приобретите более крупный.

Зайдите в любой магазин электроники или домашний центр, и вы найдете множество аппаратных средств, предназначенных для ускорения, расширения или улучшения вашей базовой системы. Место, необходимое для этого оборудования, является одной из основных причин, по которой мы рекомендуем использовать распределительную коробку большего размера.

Телекоммуникационный модуль (Фото 14) является нервным центром телефонных розеток и соединений между розетками. Также в модуль входит коаксиальный сплиттер. Разветвитель распределяет кабельное соединение с улицы и «расщепляет» сигнал, чтобы отправить его на любые компоненты, которые вы к нему подключаете. При необходимости вы можете добавить дополнительные телефонные банки или сплиттеры. Стартовый модуль позаботится о ваших неотложных потребностях. При необходимости вы можете подключить группы разъемов или даже больше модулей.

3. МАТЕРИАЛЫ ДОМКРАТА
К розеткам прикрепите модульные телефонные розетки, которые защелкиваются на задней части накладок. Не беспокойтесь — они примут старые и современные телефонные линии.

Вы найдете обжимные F-разъемы в упаковках по 10 штук. Заканчивайте все коаксиальные линии обжимными F-разъемами, которые затем навинчиваются на разветвители в распределительной коробке или на защелкивающиеся F-разъемы на накладки. В них ввинчиваются F-разъемы, которые, в свою очередь, защелкиваются на задней стороне четырехпортовых накладок.

В четыре квадратных отверстия вставляются модульные домкраты или F-джеки в любой конфигурации. В дополнение к покупке оборудования вам необходимо будет приобрести следующие обязательные специальные инструменты для работы с коммуникационной проводкой и арматурой:

• Инструмент для зачистки коаксиального кабеля (Фото 10)
• Инструмент для обжима F-коннекторов (Фото 11)
• Ножницы электрика (Фото 8)
• Кроме того, вам понадобится угловая дрель (прокат; фото 3) и кольцевая пила диаметром 2-1/2 дюйма (фото 3), чтобы просверлить отверстия для прокладки проволоки.
