Проводка в бревенчатом доме: Проводка в деревянном доме: правила монтажа согласно ПУЭ

0 Comments

Содержание

Электропроводка в бревенчатом доме и особенности ее монтажа

Электромонтажные работы в бревенчатом доме должны выполняться в соответствии с требованиями ПУЭ для обеспечения высокого уровня безопасности. Так как древесина является горючим материалом, недопустимо осуществлять монтаж проводки непосредственно на ее поверхность, даже есть используются провода в двойной негорючей изоляции. Необходимо использовать защитные короба, гофры, трубы, кабель каналы.

Задать вопрос электрику:

вы можете задать любой интересующий вопрос по электрики нашим специалистам онлайн

Написать в WhatsAppНаписать в Телеграм

В зависимости от того, какой способ монтажа выбран (открытый/скрытый), определяется и набор материалов, которые будут использоваться. При скрытом монтаже под полами, потолками и непосредственно в бревне через высверленные каналы необходимо использовать только негорючие материалы – стальную трубу, провода в негорючей оплетке.

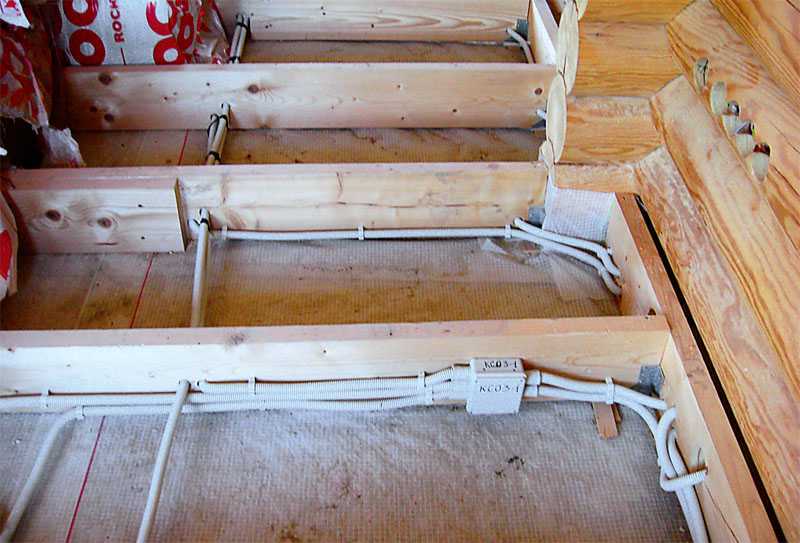

Ниже показан пример неправильного монтажа.

Мы видим, что провода протягиваются внутри древесины через пластиковые гофры.

Вот еще один пример неправильного монтажа электропроводки в бревенчатом доме.

Здесь мы видим, что провода тянут непосредственно по поверхности дерева без какой-либо дополнительной защиты. Это допустимо только в одном случае – при монтаже ретро-проводки, которая крепится на специальные керамические ролики-изоляторы. Они дают возможность избежать непосредственного контакта между проводом и деревом.

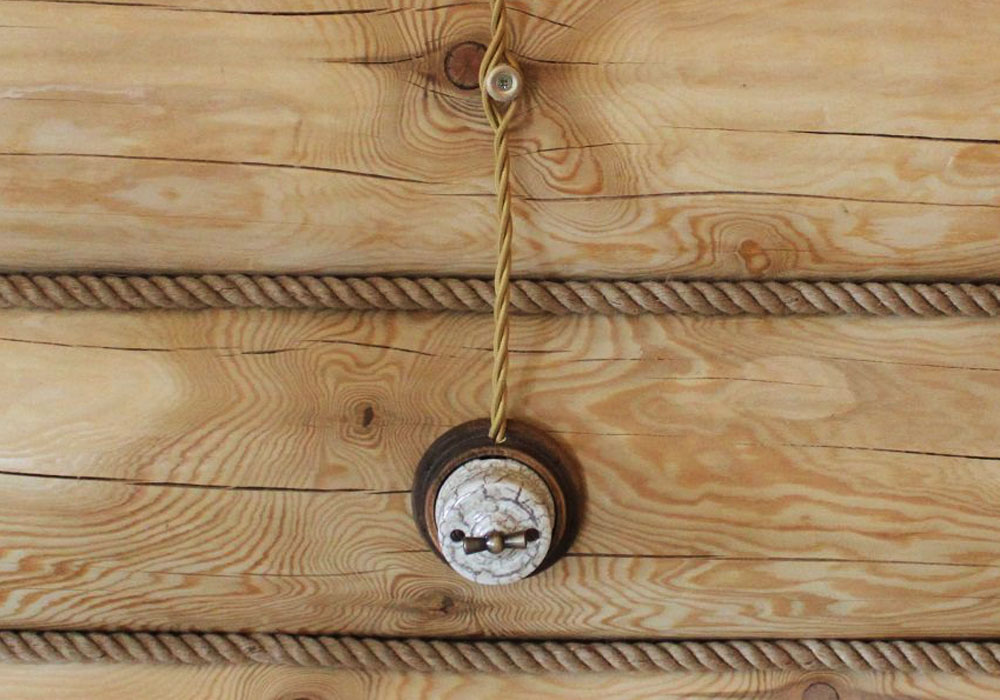

Пример монтажа ретро-проводки

Правильный монтаж электропроводки в бревенчатом доме

Правильный электромонтаж в деревянном доме преследует три цели:

  • безопасность – сведение к минимуму риска возгорания даже при перегрузках сети, коротких замыканиях;
  • практичность, комфорт – обеспечение полной функциональности объекта, его качественного освещения, подключения полного набора бытового электрооборудования;
  • эстетичность – привлекательный внешний вид конечного результата.

Существует несколько способов совместить все эти свойства в конечном результате. В первую очередь это использование материалов соответствующего уровня и выбор правильных способов монтажа. Ниже показан один из примеров безопасного электромонтажа.

Мы видим, что проводка подаются к точке подключения наружным способом в железных гофрах. При этом для скрытой проводки лучше использовать не их, а стальную толстостенную трубу, так как при коротких замыканиях температура дуги исчисляется сотнями градусов – прогорает даже тонкий металл гофры.

Подрозетники лучше всего использовать металлические, но допустим и монтаж изделий из усиленного пластика. Наружная проводка может протягиваться в пластиковых кабель каналах, а проход сквозь бревно – в стальных трубах или керамических гильзах. Для облегчения монтажа корпусов розеток и выключателей округлость бревна корректируется – стесывается рубанком. Также можно использовать выравнивающие подложки.

Различные способы монтажа электрооборудования на бревне

Доверяйте работу по монтажу электропроводки в бревенчатом доме профессионалам

Чтобы получить гарантированно качественный результат при минимальных денежных расходах, доверяйте монтаж электропроводки и оборудования в бревенчатом доме опытным, высококвалифицированным профессионалам. Компания «elektrikru.ru» оказывает полный спектр услуг в этой области, начиная с проектирования, согласования документов в надзорных органах, продолжая поставками материалов и оборудования, заканчивая их монтажом и проведением пусконаладочных работ. По итогу оказанных услуг заказчик получает гарантии качества, а объект принимается на сервисное обслуживание на срок до 10 лет.

Скрытая проводка в деревянном доме

Наша компания занимается монтажом скрытой проводки в деревянных домах. Такая проводка монтируется на этапе строительства, в отсутствии чистовых полов и потолков. Скрытая проводка в деревянном доме выглядит дорого, а в доме из круглого бревна это наилучший вариант после Ретро-проводки. Монтаж скрытой проводки в бревне, ответственное и крополивое дело. Риск потерпеть неудачу при сверлении очень высок, а последствия трудно исправить.

Обратившись в нашу компанию, вы получите консультацию по производителям и эксплуатационным особенностям продукции. После выезда замерщика, вы получите бесплатный расчет по работам и материалам.

Мы работаем по городам: Серпухов, Чехов, Подольск, Климовск и ближайшим районам.

Этапы монтажа скрытой проводки в деревянном доме

Монтаж скрытой проводки в деревянном доме процесс ответственный и трудоемкий. Сложность заключается в сверлении каналов и протяжке кабеля в бревне. Просверлить канал длинной от 50 до 150 мм и попасть в нужный подрозетник не легкая задача, на этом этапе и встречается много ошибок, которые потом сложно исправить. Поэтому при выборе мастера или компании стоит обратить внимание на их предыдущий опыт подобных работ. В остальном монтаж скрытой проводки в деревянном доме, это обычный электромонтаж с высоким требованием к используемому материалу.

В таких работах применяют:

  • Кабель ввг-нг или ввг-нг LS
  • Металорукав ПВХ
  • Подрозетники Kopos

Монтаж скрытой проводки в деревянном доме обычно производят до внутренней отделки помещений. В открытом доступе должны быть перекрытия, полы и потолки. Откосы и окосячку дверных проемов лучше произвести после разводки электрики.

В случае, когда дом из «Кругляка», для плотного прилегания рамки необходимо выпиливать места для розеток и выключателей фрейзером по шаблону.

На левом изображении рамка в бревне сделана по шаблону для розетки с закругленными краями.

На фото сверху сам шаблон с пропиленным контуром бедующего места под розетку.

Рамки на бревно и подразетники

Второй способ красиво разместить розетки и выключатели на бревне, специальные рамки. Они могут быть выполнены из ясеня или дуба, окрашены разными оттенками. Рамки совмещены с подразетниками  KOPOS, что в свою очередь очень удобно и пожаробезопасно.

Скрытая проводка в деревянном доме цены


Стоимость монтажа:
1Монтаж места под позетку или выключательштот 350 р
2Монтаж подразетникашт
от 150 р
3Косое сверлением/пот 300 р
2Сверление до 150 смм/пот 400 р
3Протяжка проводам/пот 70 р
4Затяжка провода в металорукавм/пот 35 р
Стоимость материалов
1 Кабель Ввг-нг LSмот 70 р
2 Металорукав ПВХ 15мот 55 р
3Подрозетник Koposштот 60 р

Вызвать мастера для замера

Скрытая проводка в деревянном доме фото

Электропроводка в бревенчатых хижинах — все, что вам нужно знать

Электропроводка в бревенчатых хижинах требует некоторых приемов, чтобы безопасно и эффективно провести электрический провод в нужном месте. Это не так просто, как проложить электропроводку в доме с каркасом из бревен, но и не так сложно, как вы думаете, научиться прокладывать электропроводку в бревенчатом доме.

В доме с деревянным каркасом, построенном с использованием шпилек для обрамления стен, даже если был установлен бревенчатый сайдинг, между стойками, естественно, есть много промежутков, где можно проложить проводку.

Но при проводке бревенчатых хижин вы имеете дело с бревнами и бревнами из цельного дерева, поэтому вам нужно создать пустые области (называемые канавками) для этих проводов.

Как подключить электропроводку к бревенчатому дому

Изучение электропроводки бревенчатого дома включает в себя понимание различных способов, необходимых для решения основных задач: вырезать места для розеток и распределительных коробок в бревенчатых стенах

  • Как подключить потолочные вентиляторы в больших комнатах
  • Как обращаться с проводкой во внутренних стенах бревенчатых домов
  • Установка наружных розеток на бревенчатых стенах

    • Выключатели для освещения и вентиляторов

    Первое, что нужно понять, это то, что даже если вы строите прочный бревенчатый дом, есть некоторые естественные погони уже. Когда вы создаете дверной проем в бревенчатой ​​хижине, вы будете строить дверной упор, чтобы удерживать дверь, которая будет установлена.

    Этот дверной косяк обычно изготавливается из пиломатериалов размером 2 x 6 дюймов, 2 x 8 дюймов или 2 x 10 дюймов – в зависимости от толщины ваших бревен – и представляет собой просто раму, установленную внутри бревенчатой ​​стены для крепления двери. .

    Вы можете разделить дверные доски, чтобы оставить отверстие посередине для прокладки кабеля. Другой вариант — использовать компактный фрезер, чтобы вырезать канал для провода в задней части дверных упоров или на торцах бревен, прежде чем устанавливать упоры.

    Третий способ заключается в том, чтобы вставить проволочную канавку в переднюю часть дверных упоров, как показано на рисунке. Это будет покрыто установкой двери и обрезкой позже.

    Этот метод скрытой проводки особенно удобен при прокладке проводки в бревенчатых хижинах, поскольку для каждой двери требуется по крайней мере один выключатель для включения света при входе в комнату.

    Оконные проемы, встроенные в оконные проемы, работают аналогичным образом, обеспечивая естественную канавку для проводки бревенчатых хижин. Опять же, при необходимости вы можете вырезать канал или проложить провода с помощью фрезера или стамески в концах бревна или в задней части оконного косяка.

    Кухонное окно может быть хорошим местом для прокладки проводки для выключателя верхнего освещения над раковиной или плитой.

    Рыболовная насадка размером 3/4″x 54 дюйма

    Чтобы протянуть электрический провод от кабельной канавки вокруг двери или окна к выключателю света, вы можете использовать рыбку размером 3/4″ x 54 дюйма. сверло, чтобы перед установкой двери или окна просверлить отверстие под углом так, чтобы оно вышло из бревенчатой ​​стены в том месте, где вы будете устанавливать распределительную коробку.

    Это отверстие будет там, где вы вырежете полость в бревне для установки распределительной коробки.

    Электрические розетки в бревенчатых домиках

    Обычно мы строим бревенчатые домики, используя бревенчатый стиль, известный как D-образные бревна размером 6 x 8 дюймов, то есть бревна толщиной 6 дюймов и высотой 8 дюймов. Чтобы обеспечить основную электрическую проводку для розеток в каждой комнате, мы начинаем с укладки двух рядов бревен, прикрепленных к подоконнику и друг к другу с помощью крепежных элементов для бревен, таких как шурупы.

    Затем мы обходим периметр и точно отмечаем на черновом полу расположение каждой электрической розетки, следя за тем, чтобы каждые 12 футов выполнялись требования к электрической розетке.

    Мы возвращаемся назад и просверливаем вертикальный желоб для проводки через два начальных бревна, составляющих нижние ряды в каждом месте выхода, используя сверло размером не менее 1 x 17 дюймов в мощной электродрели.

    Корабельный бур IRWIN, трубчатое долото, 1 дюйм x 17 дюймов…

    Электрическая дрель DEWALT, пистолетная рукоятка, 1/2 дюйма,…

    Если кабина построена с подвалом или подвальным помещением, мы просто просверливаем прямо вниз через оба бревна и выходим через нижнюю часть пола, пороговую пластину. , балка обода или ферма пола. Возьмите отрезок арматуры и убедитесь, что отверстие чистое и не содержит древесной стружки, чтобы потом через него можно было легко провести электрический кабель.

    Отмечаем центр стороны второго бревна, где просверлили отверстие, чтобы в дальнейшем электрик мог отметить расположение розетки и вырезать место для коробки в середине второго бревна .

    Он знает, что попадет в отверстие диаметром 1 дюйм, которое мы предоставили, и сможет протянуть провод через отверстие в подвал или подполье.

    Если мы строим бревенчатый домик на плите, мы просверлим отверстие в центре второго бревна вверху под углом, где оно будет выходить в нижней части 2 дюйма внутренней части самого нижнего бревна, рядом с основанием. -пол.

    Позже он будет закрыт отделкой и позволит электрику провести электропроводку под полом между шпалами, уложенными на плите, или в канале, прорезанном в плите порога.

    Для этого типа загона требуется металлическая пластина позади обшивки основания, установленная для защиты проволоки от ударов гвоздями, вбитыми в обшивку.

    Врезка розеток и распределительных коробок

    Вы или ваш электрик можете использовать обычные оптоволоконные или пластиковые коробки Romex и врезать их в торец бревна, где вы отметили их местоположение, используя 2-1/8-дюймовое сверло с самоподачей для сверления на всю ширину коробки за один проход. Используйте маленькие биты и острую стамеску для углов.

    Другой вариант — использовать острые сверла на 5/8″ или 3/4 ” и просверлить четыре угла вырезанной коробки. Просверлите эти отверстия примерно на дюйм глубже, чем глубина коробки. Затем вы можете соединить отверстия, обрезав контур коробки с помощью сабельной пилы, и вытолкнуть деревянную заглушку.

    Еще лучшая идея для электропроводки бревенчатых хижин – создать шаблон для вырезов в розетке и распределительной коробке. Используйте кусок фанеры с отверстием, вырезанным в центре, чтобы соответствовать размеру коробки для каждого размера электрической коробки, которую вы будете использовать.

    Сделайте кусок фанеры достаточно длинным, чтобы он лежал на полу, и он определит для вас правильную высоту ящика. Это гарантирует, что все ваши розетки будут на одной высоте.

    Использование этого шаблона с фрезером позволит сделать самые чистые отверстия с наименьшими трудностями, но вам понадобится фрезер с ДЛИННОЙ прямой режущей насадкой 1/2 дюйма и набором направляющих втулок 1/2 дюйма. Прикрепите шаблон к стене парой шурупов, которые вы сможете выкрутить позже.

    Электропроводка срубов для потолочных вентиляторов

    Потолочные вентиляторы – отличное дополнение к бревенчатым домам. Чтобы подключить проводку к вентиляторам, часто требуется проложить провод управления вентилятором вверх от дверного проема, где расположен переключатель.

    Проще всего просверлить два или три бревна над дверным проемом прямо вверх и в пространство между стропилами. Затем вы можете проложить провода вдоль стропил, как в каркасном доме, и спуститься с потолка с шипами в угловую коробку, где установлен потолочный вентилятор или светильник.

    Если у вас сплошные балки крыши, вы можете вырезать канал для проводки в верхней части стропил с помощью фрезера. Если вы используете структурно-изолированные панели или SIP-панели для крыши кабины, их можно заказать со встроенными в панель отверстиями для проводки.

    Другим вариантом является использование полых балок из искусственного дерева, закрывающих установленную проводку. Очевидно, что они носят только декоративный характер и не являются структурно прочными.

    Ekena Millwork BMPC3C0120X080X096PE 3-Сторонн…

    American Pro Decor 8 дюймов x 5-1/8 дюймов x 13 футов….

    Распродажа

    Ekena Millwork BMRW3C0040X040X096PP 3-Сторонн…

    Напольные розетки

    Недостаточно используемым ресурсом для добавления доступа к электроэнергии в бревенчатых домах является использование напольных розеток. вторжение в пространство сведено к минимуму. Они часто используются для лофтов, где могут потребоваться розетки на внешних краях лофта, вдали от стены.

    Вы можете выбрать напольные розетки с защитой от несанкционированного доступа с откидными крышками, которые устанавливаются заподлицо с полом, или розетки выдвижного типа, которые можно использовать на деревянных или цементных полах.

    Orbit Industries FLB-D-SS Напольный флип-тип с…

    Orbit Industries FLBPU-DU-R-BR Круглый выдвижной напольный…

    Комплект напольной коробки Thomas & Betts E971FBDI-2…

    Еще одним вариантом является вставная напольная коробка с цельной латунной крышкой. Эта простая модернизация требует, чтобы вы только просверлили отверстие и вставили выход в пол. Он даже поставляется с собственной кольцевой пилой для легкой установки.

    Внутренние стены хижины

    Часто внутренние стены бревенчатых домов строятся с обычным каркасом и покрываются шпунтом, чтобы соответствовать цельным бревенчатым стенам.

    В этом случае вы можете провести электропроводку через отсеки для стоек обычным способом, просверливая каждую стойку и обеспечивая правильное расстояние от лицевой стороны, чтобы гвозди и шурупы, используемые для крепления панелей T&G, не могли проникнуть в провод.

    Если вы строите внутренние стены из цельного бревна, вам нужно будет использовать те же методы, что и для наружных стен: при необходимости просверлить проволочные дорожки и просверлить отверстия через каждые два ряда, а при необходимости вырезать горизонтальные каналы с помощью фрезера или пилы. .

    Внешние розетки в бревенчатых стенах

    Нам нравится предоставлять несколько внешних розеток GFCI, чтобы упростить подключение газонного оборудования или удобств на террасе. Подумайте о том, чтобы добавить специальную коммутируемую розетку высоко под карнизом для внешнего праздничного освещения.

    Бревенчатые домики идеально подходят для больших наружных помещений, таких как террасы и веранды, и здесь особенно важно предусмотреть выходы наружу. Для летних кухонь может потребоваться собственное электроснабжение.

    Простой способ обеспечить электропитание снаружи — расположить внешние розетки прямо напротив внутренних, чтобы можно было разделить отверстия для проводки в бревенчатых стенах или саму цепь проводки.

    Обязательно сместите и надлежащим образом изолируйте пространство между выпускными коробками, чтобы не было потерь тепла через просверленный зазор.

    Как видите, проводка в бревенчатых домиках требует лишь нескольких специальных приемов, которые помогут проложить провод там, где он нужен, и пройти сквозь массивные бревенчатые стены. Когда все будет готово, вы не сможете сказать, где проходят провода.
