Проводка в металлических трубах в подполе: принципы монтажа и правила безопасности

Электропроводка в подвалах и на чердаках

Чердак представляет собой помещение, которое расположено под крышей здания. Оно может использоваться не только в качестве хозяйственного, но и жилого. Из-за того, что несущие конструкции чердака изготовлены из дерева, при неправильном монтаже электропроводки, высока вероятность пожара.

Подвал является помещением, конструкции которого не подвержены возгораниям. Опасность проведения проводки в подвале является высокая влажность, которая может привести к замыканиям.

Влажность подвала может разниться в зависимости от наличия или отсутствия вентиляции. Поэтому монтаж электропроводки на чердаке и в подвальном помещении может быть связан с определенными рисками. Если придерживать правил монтажа проводки в данных помещения, можно свести эту опасность к минимуму.

При монтаже проводки в подвальных и чердачных помещениях необходимо учитывать, что в них запрещается располагать электроустановочные изделия.

К основным правилам относится:

Защита от влаги в подвалах. В подвалах необходимо использовать исключительно герметичные плафоны, которые надежно защищают патрон от проникновения влаги. Все провода также должны быть надежно защищены от коррозии с помощью изоляции.Использование стальных труб для скрытой проводки.

При использовании стальных труб следует учитывать, что их толщина должна быть как минимум 2 мм. Использование такой проводки рекомендуется на любой высоте. Однако стены должны быть из несгораемых материалов.

Для дополнительного утепления и защиты от скапливания пыли трубы необходимо соединять с помощью резьбы.Напряжение в подвале не должно превышать 42 Вольт. Более высокий показатель является опасным для такого помещения.Использование проводов с алюминиевыми жилами. С их помощью можно проложить транзитные линии, длина которых не должна превышать пяти метров.

Однако использовать алюминиевые провода рекомендуется в соединении со стальными трубами. В подвале должны использоваться несгораемые перекрытия. Также в подвалах можно использовать и скрытую электропроводку.

Но стены должны быть изготовлены из негорючих материалов.Проводка для чердака может быть открытой или закрытой. При изготовлении закрытой проводки для соединения элементов могут использовать муфты без уплотнителя. А для открытой проводки рекомендуется использовать кабель-каналы с медными жилами.Расположение труб под наклоном.

В результате повышенной влажности в трубах может оседать влага. Чтобы она не скапливалась, их лучше расположить под небольшим наклоном.Если электроприемник находится вне чердачного помещения, то через чердак проводку можно положить только в том случае, если ответвления будут выполнены открытым способом, а провода находиться в стальных трубах. В подвалах в таком случае следует использовать только скрытые линии электропроводки.При монтаже проводки на чердаке не рекомендуется использовать трубы, которые изготовлены из любых материалов кроме металла.

Если придерживаться всех правил безопасности, проводка на чердаке или подвале будет соответствовать всем нормам. В противном случае может произойти короткое замыкание, которые может стать причиной пожара.

Компания «Холтика Эверест» предлагает качественное электротехническое оборудованиеведущих производителей по наиболее доступной цене. Использовать его можно и для монтажа проводки на чердаке и в подвальных помещениях.К списку новостейЭлектропроводка в подвалах и на чердакахПрошли уже давно те времена, когда подвалы и чердаки оставляли пустыми или, в лучшем случае, использовали их как технические помещения, где осуществлялся монтаж различных коммуникаций – канализация, вентиляция, отопление.Но все, же случаются ситуации, когда необходимо произвести монтаж электропроводки на чердаках, в подвалах, погребах.

В этой статье мы попробуем разобраться, как правильно произвести монтаж электропроводки.Итак, прежде чем начать монтаж, необходимо определить к какому типу помещений относятся подвал и чердак. Начнем с подвала. Подвальные помещения относятся к помещения с повышенной влажностью, следовательно, к электропроводке в данном случае, предъявляются повышенные требования. Так, напряжение в помещениях с повышенной влажностью должно быть не более 48 В, провода должны соответствовать нагрузке, с учетом пониженного напряжения.При использовании понижающего трансформатора, высота прокладывания проводов не регламентируется.

Но очень часто случается так, что в силу специфики помещения или оборудования, используемого в данном помещении, напряжение должно быть более 48 В, то в данном случае высота прокладывания проводов должна быть не менее 2500 мм.Монтаж проводов лучше всего выполнить скрытым способом, под слоем штукатурки, толщина слоя штукатурки поверх проводов должна быть не менее 10 мм. Также допускается исполнение электропроводки наружным способом: на роликах, защищенными проводами, рассчитанными на монтаж наружным способом; в металлических трубах, толщина стен которых не менее 2 мм.При монтаже электропроводки в металлических трубах, необходимо следить за тем, чтобы уклон труб был достаточным для того, чтобы в трубах не скапливалась вода. Все металлические части, для предотвращения поражения электрическим током в случае пробоя изоляции, необходимо заземлить или занулить.

Все соединения проводов производить в герметичных распаячных коробках, исключающих попадания влаги внутрь.Светильники, предназначенные для монтажа в подвалах должны быть герметичными, исключающими попадания влаги внутрь. Выключатели, розетки, понижающие трансформаторы должны быть расположены за пределами подвалов.Далее, к какому типу помещения можно отнести чердачные нежилые помещения. К помещениям чердачного типа предъявляются повышенные требования, в плане пожаробезопасности, так как на чердаках, как правило, собирается большое количество пыли, которая, при несоблюдении правил монтажа электропроводки, может легко спровоцировать пожар.К тому же, большинство конструкций чердака- деревянные, а дерево, даже если его пропитать противопожарными составами, все равно легко подвержено воздействию огня.

Что же необходимо знать, для того, чтобы электропроводка, проложенная в чердачных помещениях, соответствовала требованиям?Итак, провода могут быть проложены двумя основными способами.

В обоих случаях проводка выполняется открытым способом.Первый способ- на роликах. Высота прокладывания проводов от уровня пола должна быть не менее 2.5 метров.

Расстояние между роликами не более метра, расстояние между проводами не менее 5 см, высота роликов не менее 3 см.Второй способ- разводка электропроводкив металлических трубах или в пластиковых трубах, не поддерживающих горение. В случае применения металлических труб, их (трубы) необходимо заземлить или занулить.Как и в случае монтажа электропроводки в подвальных помещениях, светильники должны быть герметичного исполнения, для предотвращения попадания пыли внутрь. Выключатели, розетки и другое оборудование необходимо также размещать вне чердака.Сергей СеромашенкоРекомендуем прочитать: Как безопасно сделать освещение в подвале гаража и жилого домаЧердачным помещением называетсяпомещение над верхним этажом здания,потолком которого является крыша зданияи которое имеет несущие конструкции(кровлю, ферму, стропила, балки и т.

п. )из сгораемых материалов.Электропроводки на чердаках выполняютв основном для прокладки вводов отвоздушных линий в здание к зажимамквартирного щитка. В дачных домикахосвещение чердаков не требуется. Монтажкаких-либо электропроводок, не считаяпрокладки вводов, на чердаках, имеющихконструкции из сгораемых материалов,лучше не выполнять.Чердачныепомещения имеют ряд особенностей.

Ониподвержены колебаниям температуры, какправило, запылены, обладают повышеннойпожарной опасностью. Случайно возникшееповреждение электропроводки можетпривести к возгоранию деревянныхконструкций и в дальнейшем к пожару.Поэтому к электропроводкам на чердакахпредъявляются повышенные требования.Электромонтаж открытой электропроводкив чердачных помещениях из сгораемыхматериалов (дерево) разрешается выполнятьтолько кабелями или проводами с меднымижилами. Открытая прокладка кабеля вчердачных помещениях из сгораемыхматериалов может выполняться в пластиковыхтрубах, металлических трубах (стальных,медных) и металлоруковах.

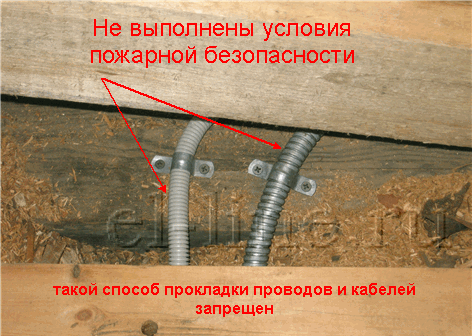

Чтобы проложитькабель на чердаке из сгораемых материаловв пластиковых трубах и металлоруковах,необходимо подвешивать его на тростаким образом, чтобы расстояние в светуот кабеля до поверхности конструкцийи деталей из сгораемых материаловсоставляло не менее 100 мм.В случае еслиневозможно обеспечить указанноерасстояние, то трубу (короб) следуетотделять со всех сторон от поверхностейиз сгораемых материалов сплошным слоемнесгораемого материала (штукатурка,алебастр, цементный раствор, бетон ит. п.) толщиной не менее 10 мм. Подкладкаиз несгораемых материалов должнавыступать с каждой стороны провода,кабеля, трубы или короба не менее чемна 10 мм.

Рис.1 – Монтаж электропроводки припрокладке ее через стеныПрокладку кабеля в металлических трубах(стальные, медные) в чердачных помещенияхиз сгораемых материалов (дерево) разрешеновыполнять непосредственно по конструкциямиз сгораемых материалов.Скрытаяэлектропроводка выполняется в стенахи перекрытиях из несгораемых материаловна любой высоте.

Открытыеэлектропроводки в чердачных помещенияхвыполняют проводами и кабелями с меднымижилами.

Провода и кабели с алюминиевымижилами можно прокладывать в зданиях снесгораемыми перекрытиями при условиипрокладки их в стальных трубах илискрыто в несгораемых стенах и перекрытиях.Транзитные линии на чердаках длиной до5 м разрешается выполнять проводами салюминиевыми жилами. При прокладкестальных труб необходимо исключитьпроникновение пыли внутрь труб исоединительных коробок, для чегоприменяют уплотненные резьбовыесоединения.Трубы можно соединять припомощи муфт с резьбой без уплотненийтолько в сухих и непыльных чердаках. Трубыпрокладывают с уклоном так, чтобы в нихне могла скапливаться влага.

Соединенияи ответвления медных или алюминиевыхжил проводов и кабелей проводят вметаллических соединительных(ответвительных) коробках сваркой,опрессовкой или с помощью сжимов,соответствующих материалу, сечению иколичеству жил.Ответвления отлиний, проложенных на чердаке, кэлектроприемникам, установленным внечердаков, допускается при условиипрокладки как линии, так и ответвленийоткрыто в стальных трубах, скрыто внесгораемых стенах и перекрытиях. Отключающиеаппараты в цепях, питающих светильники,расположенных непосредственно начердаках, устанавливают вне чердаков,например, у входа на чердак. Стальныетрубы, металлические корпуса светильникови другие металлические конструкцииэлектропроводки должны быть занулены.На чердаках запрещается прокладыватьлюбые неметаллические трубы.

Рис.2 – Пример монтажа проводки нароликахВ соответствии с правилами устройстваэлектроустановок (ПУЭ) относительноданного вида монтажа есть ряд правил:1) Подкладкаиз несгораемых материалов должнавыступать с каждой стороны провода,кабеля, трубы или короба не менее чемна 10 мм.2) Заштукатуриваниетрубы осуществляется сплошным слоемштукатурки, алебастра и т. п. толщинойне менее 10 мм над трубой.3) Сплошнымслоем несгораемого материала вокругтрубы (короба) может быть слой штукатурки,алебастрового, цементного раствора илибетона толщиной не менее 10 мм.При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм.

При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм.

При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п.

трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п.

С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой от несгораемого материала.

Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).В чердачных помещениях могут применяться следующие виды электропроводок: открытая;проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов – на любой высоте;незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий – только на изоляторах) – на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;скрытая: в стенах и перекрытиях из несгораемых материалов – на любой высоте. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями – при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями – при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях). Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений.Погреба и подвалы, как правило, строят из несгораемых материалов и конструкций (кирпичная кладка, железобетонные блоки, перекрытия и т. д.).Полы обычно токопроводящие: земляные, бетонные, из битого кирпича и т.

д. В зависимости от состояния грунта, эффективности вентиляции, относительной влажности воздуха погреба и подвалы относятся к сырым и особо сырым помещениям, а по степени опасности поражения электрическим током — к особо опасным помещениям.К электропроводкам в погребах и подвалах предъявляются повышенные требования, а именно:Схема электропроводки в подвальном помещении. следует применять напряжение сети не выше 42 В.

Для этого следует применять понижающие трансформаторы;электропроводку выполнять непосредственно по основанию на изоляторах и роликах изолированными защищенными проводами или кабелями.При скрытой проводке запрещается применять стальные трубы с толщиной стенок 2 мм и менее;следует применять светильники герметичной конструкции, чтобы исключить попадание влаги в электропатрон;выключатель следует располагать вне погреба и подвала. Электропроводка в чердачных помещенияхСкрытая электропроводка выполняется в стенах и перекрытиях из несгораемых материалов на любой высоте.Открытые электропроводки в чердачных помещениях выполняют проводами и кабелями с медными жилами.Провода и кабели с алюминиевыми жилами можно прокладывать в зданиях с несгораемыми перекрытиями при условии прокладки их в стальных трубах или скрыто в несгораемых стенах и перекрытиях.Разметочные расстояния электропроводки на роликах: а – для прокладки трасс; б – для установки выключателей; в – для обхода препятствий: 1 – воронка; 2 – резиновая полутвердая трубка; 3 – труба отопления.Транзитные линии на чердаках длиной до 5 м разрешается выполнять проводами с алюминиевыми жилами. При прокладке стальных труб необходимо исключить проникновение пыли внутрь труб и соединительных коробок, для чего применяют уплотненные резьбовые соединения.Трубы можно соединять при помощи муфт с резьбой без уплотнений только в сухих и непыльных чердаках.Трубы прокладывают с уклоном так, чтобы в них не могла скапливаться влага. Соединения и ответвления медных или алюминиевых жил проводов и кабелей проводят в металлических соединительных (ответвительных) коробках сваркой oпрессовкой или с помощью сжимов, соответствующих материалу, сечению и количеству жил.Ответвления от линий, проложенных на чердаке, электроприемникам, установленным вне чердаков, допускается при условии прокладки как линии, так и ответвлений открыто в стальных трубах, скрыто в несгораемых стенах и перекрытиях.Отключающие аппараты в цепях, питающих светильники, расположенных непосредственно на чердаках, устанавливают вне чердаков, например, у входа на чердак.Стальные трубы, металлические корпуса светильников и другие металлические конструкции электропроводки должны быть занулены. На чердаках запрещается прокладывать любые неметаллические трубы.Поделитесь полезной статьей:

Источники:

• holtika. by
• electrik.info
• studfiles.net
• fazaa.ru

Электроснабжение подвалов и погребов | Школа ремонта

Электроснабжение подвала или погреба является не менее важным в их обустройстве и эксплуатации, чем обеспечение нормальной вентиляции (воздухообмена в помещении).

Главным образом работа по электроснабжению подвалов или погребов заключается в подведении кабеля электропитания, монтаже розеток, выключателей, патронов ламп и подключении конечных потребителей (приборов).

Для выполнения выше перечисленных работ вам понадобятся как механические, так и электрические инструменты:

— набор отверток;

— пассатижи с изолированными ручками;

— нож;

— ножницы;

— боковые кусачки с изолированными ручками;

— электрический паяльник;

— ножовка по металлу;

— напильник;

— монтажное зубило для выполнения отверстий и штроб;

— молоток;

— электродрель;

— гвозди;

— набор сверл;

— изолента.

Все крепежные инструменты, используемы при электроснабжении помещений, должны быть исправными и удобными в обращении, режущие инструменты – острыми и правильно заточенными.



Подготовка материалов для электроснабжения помещений



Как правило, для выполнения электропроводки применяются медные или алюминиевые провода и кабели разных сечений. Медная проводка по многим параметрам превосходит алюминиевую, так как основное ее качество – это стойкость к изгибаниям. Но тем не менее выбирать тот или иной материал лучше исходя с того какой материал использовался при прокладке электропроводки во всем доме так как эти два разные материалы лучше не совмещать. Рабочая температура проводки в резиновой изоляции не должна превышать 60-65 °C, а в пластмассовой не более 65-70 °C. А в местах соединения медных и алюминиевых проводов эта температура существенно возрастает из-за разности опора. Поэтому если даже и приходится их соединять, то необходимо использовать специальное соединение.

Сечение проводов следует выбирать исходя из максимального значения силы тока, нагревающего изоляцию, с учетом механической нагрузки на провода, в том числе в контактных зажимах конечных устройств электрической проводки.

Что касается прокладки нескольких проводов в специальных гофрированных трубах, то значение допустимого тока в них должно быть уменьшено на 15–25%, это обусловлено тем, что они будут нагревать друг друга. К тому же в каналах скрытой проводки условия охлаждения несколько хуже.

Размер сечения жил кабеля при малом токе, особенно в винтовых контактных зажимах, определяется механической прочностью проводника. Сечение кабеля проводника не должно быть меньше 2,0 мм2 для алюминиевой жилы и 1,5 мм2 для медной жилы. Если необходимо выполнить открытую проводку на роликах внутри помещения, то сечение жилы алюминиевого кабеля не должно быть меньше 2,5 мм2.

Наверное, главным недостатком алюминиевых проводов является то, что они довольно трудно соединяются. На поверхности алюминиевых проводов присутствует твердая и тугоплавкая оксидная пленка, (она образуется при реакции алюминия с кислородом воздуха) которая и является довольно плохим проводником.

Прежде соединять алюминиевые провода оксидную пленку нужно удалить методом зачистки. Однако и это ненадолго, она вновь образуется, что при пайке препятствует сцеплению с припоем, а при сварке вовсе образует в расплаве нежелательные включения.

Плавиться оксидная пленка начинает только при температуре 1500 — 2000 °С, что практически в 3 раза превышает температуру плавления самого алюминия. Второй в очереди среди недостатков алюминиевого провода при прокладке электрической проводки является низкий предел текучести, особенно проявляющийся при винтовых зажимах. Алюминиевый провод выдавливается из-под зажима, тем самим, ослабляя контакт.

При эксплуатации поводки все места соединений и ответвлений проводов не должны подвергаться растяжению и должны находиться в местах, где их легко можно было осмотреть, а при необходимости отремонтировать.

Для прокладки алюминиевой электропроводки необходимо использовать соединительные детали с алюминиевыми проводами с антикоррозионным гальваническим покрытием. То же требование относится и для стальных деталей.

Для соединения проводов необходимо срезать изоляцию на их концах. Затем провод подготавливается к работе (если это многопроволочная жила кабеля), то есть делается плотный жгутик.

Для обеспечения большей надежности контакта жилы необходимо зачистить мелкой наждачной бумагой, которая перед применением смазывается вазелином. После чего конец жилы с помощью круглогубцев или пассатижей загибается в кольцо, диаметр которого зависит от диаметра винта зажима.

Кольцо необходимо изгибать по часовой стрелке, это предохранит его от раскручивания при затягивании винта. Затягивать гайку или зажимной винт необходимо производить до полного сжатия гровера (пружинная шайба).

Соединяющим материалом при пайке применяются оловянно-свинцовые припои типа ПОС-30 или ПОС-40, они отличаются друг от друга только процентным содержанием олова. Оловянно-свинцовые припои начинают плавиться при температуре 226 и 235 °С.

Для лучшего соединения припоя с медной жилой провода, применяется флюс, представляющий собой канифоль, которая, как правило, используется в виде 20%-ного спиртового раствора. Перед пайкой проводов, их соединяющиеся жилы зачищаются мелкой наждачной бумагой и лудятся.

Для соединения электрических проводов существует множество способов. Но знание всех способов соединения электропроводов при прокладке проводки в подвале или погребе частного дома совсем не обязательно, достаточно нескольких, основные с которых представлены на рисунке ниже (пример на рис. 158). Определить необходимый тип скрутки проводов в вашем случае можно исходя от материала жилы провода и ее сечения. К примеру, алюминиевые жилы проводов целесообразно паять, предварительно скрутив их желобком.



Рис. 158. Виды скрутки проводов:

а – параллельная; б – последовательная



При данном соединении под слоем расплавленного оловянно-свинцового припоя жилы алюминиевых проводов будут защищены от образования оксидной пленки на их поверхности.

Для соединения проводов больших сечений применяется так званная бандажная скрутка.

Для этой же цели можете использовать сочетание бандажной скрутки с желобком. Как правило, бандаж выполняется с применением медной проволоки с диаметром сечения их жил от 0,6 до 1,5 мм, которые предварительно лудится.

Жилы многопроволочных проводов необходимо зачистить, переплести косичкой и только после этого скручивать (пример на рис. 159).



Рис. 159. Скрутка многопроволочных проводов



Сращивание проводов обеспечивает более надежную работу электролинии. Поэтому к правилам скрутки необходимо отнестись со всей ответственностью.

Простой метод скрутки представляет собой зачистку концов стального провода длиной 35-45 мм мелким напильником или наждачной бумагой, которые плотно скручиваются.

Оставшиеся концы после скрутки аккуратно откушиваются или спиливаются напильником, а крайние витки поджимаются пассатижами.

Сращивание проводов методом бандажной скрутки выполняется следующим образом: зачищенные концы проводов зажимаются в тисках и обматываются мягкой предварительно зачищенной и залуженной проволокой.

Электрики рекомендуют: в средней части скрутки витки делать неплотными. При спаивании данного соединения припой лучше проникает к месту контакта проводов.

После соединения концы проводов изгибаются под прямым углом и делаются 9–11 витков бандажа.

Скрутку и все прилегающие зачищенные участки проводов необходимо защитить от коррозии, для этого они покрываются специальным битумом, асфальтобитумным лаком или просто покрываются масляной краской.



Монтажные работы



Существует 2 основные типы проводки – внутренняя и наружная.

Название наружная электропроводка пошло с того что провода прокладываются по наружным стенам зданий под навесами и карнизами. При этом располагаются провода наружной электропроводки таким образом, чтобы прикоснуться к ним было невозможно. Особенно важно если проводка прокладывается открыто по стенам здания.





Внутренняя проводка прокладывается внутри стен, потолков, фундаментов, перекрытий, под или съёмными полами. Скрытую проводку можно прокладывать в трубах, гибких металлических рукавах, пустотах строительных конструкций, штробах под штукатуркой.

Важно: При монтаже и наладке электрической проводки необходимо быть крайне осторожными, так как несоблюдение или нарушение мер безопасности, как правило, приводит к сильным ожогам и травмам.

В помещении, в котором относительная влажность воздуха не превышает 55-60%, можно использовать все существующие виды проводки.

Что касается погребов и подвалов то в этих помещениях относительная влажность воздуха, как правило, больше 76%. Поэтому в погребах можно применять открытую или скрытую проводку только с изолированными защищенными или незащищенными проводами, располагаемыми в специальных трубах.





При монтаже скрытой прокладки трубы и каналы закрываются по всей длине на глубину не менее 1,0 см, а провода – на глубину не менее 0,5 см.

Следует отметить то, что монтаж скрытой проводки в трубах удобнее. Удобнее тем, что в случае ремонта или замены проводов их легко заменить. Достаточно соединить старый и новый провод, после чего старый вытащить и тем самым новый проложить.

Также очень важно уточнить то, что прокладка в трубах и каналах двухпроводной или трехпроводной электролиний не допускается.

Проводка к осветительным приборам прокладывается сверху через потолок, проводка к розетке и выключателю прокладывается внутри помещений снизу. В месте выхода каналов из панелей и перекрытий располагаются узлы соединения проводов в ответвительной коробке (пример на рис. 160).



Рис. 160. Соединение проводов в ответвительной коробке



Все концы проводов свариваются, изолируются и заделываются цементным или гипсовым раствором.



Для уверенности в своих действиях советуем просмотреть полезное видео под названием:



Соединение проводов в распредкоробке



Прежде чем приступить к монтажу электропроводки необходимо определить точные места установки группового щитка, патронов осветительных приборов и розеток. Затем нужно разметить пути прокладки проводов, места их поворотов, а также проходов сквозь стены.

Если вы планируете монтаж открытой проводки, то необходимо разметить все места крепления проводов.

Потолочные светильники подвешиваются на специальные металлические крюки, которые предварительно укрепляются в отверстиях перекрытий (пример на рис. 161).



Рис. 161. Арматура для крепления светильников



Естественно металлические крюки необходимо изолировать от подвесов светильников, а для этого вам понадобятся пластмассовые или резиновые трубки.





За стандартами горизонтальная прокладка проводов осуществляется параллельно линии пересечения стен с потолком на расстоянии примерно 10–25 см.

Электромагистрали штепсельных розеток прокладываются строго по горизонтали, а все спуски и подъемы проводов к розеткам, выключателям и светильникам – строго по вертикальной линии. По потолку проводка прокладывается плоскими проводами по кратчайшей трассе между распределительной коробкой и светильниками. При этом необходимо следить за тем, чтобы электропровода не перекрещивались и не подвергались механическим нагрузкам, растяжению или повреждениям.

 Расстояние от параллельно проложенных линий электропроводки или от распределительных коробок до металлических трубопроводов (водоснабжения или отопления) не должно быть меньше 10-15 см. А если по какой-то причине линию проводки и пересекает трубопровод, то расстояние от нее до трубы в месте пересечения не должно быть меньше 6 см.

Для крепления проводов наружной проводки применяются специальные пластиковые крепежи или самодельные жестяные скобки, которые представляют собой жестяные полоски шириной 1,0 см. Данные полоски крепятся к стене с помощью дюбель-гвоздей.

Провод крепится к стене на расстоянии не более 40-45 см. А если провода пересекаются, то точки крепления определяют не более 5-7 см от центра пересечения проводов.

Если крепление проводов производится на деревянной стене, то промежуток между точками крепления должно составлять примерно 30–35 см. А распределительные коробки в этом случае крепятся на деревянном основании с помощью шурупов.

После разметки и измерения необходимых участков проводки нарезаются провода, при этом необходимо на каждом конце провода оставить небольшой запас после монтажа они обрежутся.

Нарезанные провода необходимо выправить, для этого их достаточно протянуть 2–3 раза через ветошь, зажатую в ладони. По предварительной разметке или штробам в бетонной или кирпичной стене укрепляются скобы для крепления проводов.

Провода под металлической скобкой должны быть защищенными слоем изоляционной ленты (пример на рис. 162). А для того чтобы в дальнейшем можно было повторно соединить провода в распределительной коробке, поменять розетку, выключатель или патрон, и при этом не менять полностью участок проводки, концы проводов, вводимых в распределительные и электроустановочные коробки, должны иметь небольшой запас примерно 7–8 см.

Участок проводов вводимых в коробку должны быть разделены, то есть часть плоского разделительного основания провода необходимо вырезать. При этом необходимо проследить, за тем, чтобы разделенный участок провода не выходил за пределы коробки.



Рис. 162. Крепление плоских проводов металлическими скобами



От действия содержащейся в воздухе влаги на жилы проводов приводит к их окислению, что нередко приводит к разрыву контакта и нарушению работы проводки в целом.

Для того чтобы этого избежать, следует тщательно изолировать соединения то есть концы жил в распределительных коробках. Изоляция контактов осуществляется с помощью изоленты или других современных жидких изоляционных материалов, которые наплавляются на концы жил проводов.





После того как концы проводов будут изолированы они укладываются в коробке таким образом, чтобы они ни в коем случае не соприкасались друг с другом так как всегда есть риск того что произойдет короткое замыкание в результате которого изоляционный материал может повредиться, после чего коробка закрывается крышкой.





При монтаже проводки открытого типа выключатели и розетки защищенного типа устанавливаются на пластмассовых, керамических или деревянных подрозетниках предварительно закрепленных на стене.

Диаметр используемых подрозетников должен примерно на 1-1,5 см превышать размеры установленных на них устройств.

Технология проводки кабелей очень схожа с технологией прокладки обычных проводов. Но, тем не менее, токопроводящие жилы при этом крепятся несколько иным способом.

Для крепления легких небронированных кабелей на стенах с двумя и более жилами применяются металлические скобки с одной лапкой или скобки с пряжками, предварительно прикрепленными к стене подвала (пример на рис. 163).

Рис. 163. Крепление кабелей различными скобами:

1 – с одной лапкой; 2 – с двумя лапками; 3– с пряжкой.



Соответственно для прокладывания параллельно 2 и более кабелей используются скобки с двумя лапками.

К каменным стенам скобки крепятся с помощью дюбелей, а к деревянным стенам с помощью саморезов по дереву. При этом точки крепления кабеля должны располагаться на расстоянии не больше 45-55 см друг от друга.

При повороте электролинии радиус изгиба кабеля должен быть равен 10-кратному размеру его диаметра. Первая скобка располагается в 1,5-2,0 см от начала изгиба кабеля.

Прежде чем подключать кабель к розетке или выключателю его необходимо дополнительно закрепить на стене на расстоянии примерно 7–11 см от места ввода и только после того выполнять монтаж.

При прокладывании электропроводки в помещениях с повышенной влажностью, таких как погреб или подвал используются стальные, полиэтиленовые, полипропиленовые и винипластовые трубы, металлические гибкие рукава (гофры).

Что касается разметки защитных труб, то она начинается с расположения их концов, подходящих к электрощитам, электроприемникам и иным аппаратам управления. После чего размечается вся трасса, определяя места установки распределительных коробок, углы поворотов и точки крепления.

Прежде чем приступить к монтажу трубы необходимо тщательно осмотреть и подготовить, то есть при обнаружении каких-либо повреждений эти участки необходимо заменить. После чего металлические трубы необходимо очистить от всевозможной грязи и ржавчины и покрасить по возможности не только снаружи, но и внутри.

Далее в соответствии с разметкой трассы проводки нарезаются трубы необходимых размеров, после чего на концах нарезается резьба, и с помощью напильника снимаются заусенцы.

С использованием пластмассовых труб ряд проблем автоматически исчезает, к примеру, красить их не нужно, а также позволяет избежать соединений в местах поворотов трассы, так как пластмассовые трубы легко гнутся предварительно разогрев их в горячей воде при температуре воды в 100–110 °С, достаточно 10-15 минут.

Однако использование пластмассовых труб допускается только во внутренних помещениях, при том, что температура воздуха в них не превышает 50-55 °С. В противном случае трубы теряют свою прочность и первоначальную форму.

А для того чтобы избежать скапливания в защитных трубах конденсатной влаги, укладку труб следует производить с небольшим уклоном в любую сторону желательно в сторону где она может беспрепятственно вытекать.

Все металлические элементы электропроводки в трубах должны быть защищены от воздействия коррозии и заземлены. Соединение участков труб при скрытой проводке выполняется на резьбе с паклей и закрашивается суриком или масляной краской.

Заземление можно произвести как с помощью гибкой медной перемычки от трубы к корпусу, так и через трубу заземляющими гайками.

Перед протягиванием проводов необходимо проверить смонтированный трубопровод для этого достаточно продуть его воздухом. Затем если все в порядке и нет засоров, препятствующих прокладке проводки, в трубу протягивается стальной трос диаметром 1,5–2,5 мм.

После чего выровненные и выправленные провода присоединяются к этому тросу и протягиваются через трубы.

 Соединять электропровода в трубах строго запрещается.

Любые соединения выполняются в распределительных коробках и тщательно изолируются.

Уже после протяжки проводов необходимо проверить сопротивление изоляции проводов между собой и между каждым проводом и землей. Норма считается, если это значение не превышает 500 кОм.

По завершению предварительной разметки точек крепления электропроводов необходимо подготовить отверстия для крепежного материала и гнезда для коробок электроустановочных устройств.

Отверстия в стенах можно высверлить дрелью или пробить с помощью перфоратора.

Легче всего пробить шлакобетонные стены или стены с красного и силикатного кирпича.

Для того чтобы сделать отверстие в бетонной стене с гранитным наполнителем, понадобится специальная электрическая машина ударно-вращательного действия и режущий инструмент (перфоратор), способный дробить наполнитель и высверливать бетонную связку.





Все розетки и выключатели при скрытой проводке на кирпичном, шлаковом или шлакобетонном основаниях устанавливаются в специальных пластмассовых или керамических коробках подрозетниках. В таких коробках есть два отверстия для зацепления распорных лапок розетки или выключателя.

Такие коробки можно самостоятельно изготовить из кровельного железа или жести. Под них в стене с помощью специальной насадки коронки делаются гнезда, если нет такой насадки, сначала высверливаются по периметру сверлом 8 – 10 мм отверстия, а затем вырубается зубилом плоскость гнезда.





При необходимости перестановить выключатель или розетку, а также для выполнения узких канавок в каменной стене для утапливания в них проводов в местах пересечения с трубами (как было выше сказано, расстояние от провода к металлической трубе не должно быть менее 5 см) используется обычное зубило или пробойник.

Вот как должна выглядеть наружная проводка во влажном помещении:



Монтаж электропроводки в гофрошланге

Какой тип кабелепровода использовать под землей – FRE под землей

Кабелепроводы в основном используются в целях безопасности, сводя на нет угрозу несчастных случаев, которых можно было избежать, таких как короткое замыкание, пожар и поражение электрическим током. Кроме того, кабелепроводы группируют провода вместе, изолируя их от других цепей, что значительно упрощает техническое обслуживание.

Но какой тип трубопровода лучше всего подходит для вашего проекта? Этот вопрос задают многие менеджеры проектов, и с таким количеством доступных типов трубопроводов может быть трудно отличить правильное от неправильного.

Для руководителей проектов, осуществляющих надзор за проектом подземного трубопровода, особенно важно принять правильное решение. К счастью, существует множество доступных каналов, от традиционных до последних инноваций.

Традиционные трубы из ПВХ и металла

Кабелепроводы бывают самых разных конструкций и материалов, каждый из которых хорошо подходит для определенного бюджета и типа проекта. Ниже представлены несколько традиционных вариантов подземных водоводов:

• Труба из ПВХ: один из самых дешевых и легких материалов для труб. Он в основном используется для наземных работ, так как может выдерживать различные погодные условия и противостоять влаге и агрессивным веществам. Кабелепроводы из ПВХ поставляются с собственным набором колен, соединителей, муфт и фитингов.
• Жесткий металлический кабелепровод (RMC): толстый и тяжелый кабелепровод, обычно изготавливаемый из стали с покрытием, нержавеющей стали или алюминия. RMC чрезвычайно прочен, что делает его разумным выбором для чрезвычайно суровых условий. При этом его вес делает установку сложной и, следовательно, более дорогой, чем другие варианты.
• Электрические металлические трубы (EMT): легкий, гибкий материал, который обычно используется для кабелепроводов внутри стен. Его легкая природа означает, что его можно легко повредить, и он не является предпочтительным вариантом для подземных работ, учитывая суровые условия.
• Гибкий металлический трубопровод (FMC): изготавливается с использованием спиральной намотки с переплетенными полосами алюминия или стали. Через полую трубку можно протянуть проволоку, и ее можно согнуть в нужное положение. Этот тип трубопровода лучше всего использовать в узких местах с узкими изгибами.

Недостатки традиционных вариантов

• ПВХ не выдерживает температуры ниже -5°C или выше 60°C.
ПВХ
• выделяет токсичные пары при расплавлении или воздействии огня.
Соединения
• RMC имеют резьбу, что усложняет монтаж проводки.
• RMC и FMC имеют толстые стенки, что делает установку более трудоемкой и дорогой.
• EMT можно использовать только в проектах, где он не будет подвергаться серьезным физическим повреждениям.
• EMT труднее резать и гнуть.
• Процесс поиска неисправности более сложен.

Подземный трубопровод из стекловолокна

Если традиционные варианты не подходят для вашего проекта, подземный трубопровод из стекловолокна — это инновационный трубопровод, который часто выбирают благодаря его уникальным преимуществам.

Легче, чем традиционные металлические трубы, стекловолокно может использоваться в различных внутренних и наружных условиях. По сравнению с ПВХ, сталью и алюминием трубы из стекловолокна обеспечивают более высокий уровень защиты и более дешевую установку. Этот материал представляет собой экономичную и долговечную альтернативу тяжелым и дорогостоящим материалам, таким как сталь с ПВХ-покрытием и стеклопластик.

Подземная система трубопроводов из стекловолокна является предпочтительным выбором во всем мире для энергетических и телекоммуникационных предприятий, коммерческих и промышленных рынков.

Компания FRE Composites предлагает подземный трубопровод из стекловолокна, который подходит для прямого и закрытого заглубления, доступен в диаметрах от 3/4 до 8 дюймов и поставляется в комплекте с фитингами и переходниками.

Преимущества стеклопластиковой трубы

• Низкий коэффициент трения – позволяет протягивать кабели без прожогов.
• Устойчивость к коррозии и химическим веществам. Не подвержена разрушению под воздействием УФ-излучения, влаги, растворителей и химикатов.
• Круглогодичная защита – не трескается при низких температурах зимой и не расширяется во время жары.
• Превосходная ударопрочность и устойчивость к раздавливанию — сохраняет форму после сжатия или удара.
• Непроводящий.
• Легкий вес — делает установку быстрой и легкой.
• Низкая скорость установки.

Фенольные системы трубопроводов

Используя матрицу на основе фенольной смолы, фенольные системы трубопроводов представляют собой неметаллический материал, устойчивый к коррозии, огнестойкий, малодымный, нетоксичный.

Поскольку кабелепровод неметаллический, он не ржавеет и не подвергается коррозии. Благодаря свойствам трубопровода он особенно хорошо подходит для высокотемпературных установок, таких как туннели, метро и подобные подземные замкнутые пространства.

Наши продукты BreathSaver® в основном используются для надземной установки, где распространение пламени и образование дыма являются общей проблемой, но они также хорошо подходят для подземной установки.

Мы гордимся тем, что являемся единственным производителем, предлагающим эту инновационную сертифицированную по UL 2196 2-часовую противопожарную систему как для вертикального, так и для горизонтального монтажа (BreathSaver® XW — в соответствии с FHIT 25C).

Если у вас есть проект наружного трубопровода и вы не уверены, какой материал лучше, свяжитесь с FRE Composites. Наши специалисты рассмотрят воздействие воды, сжатие, температуру и местоположение, чтобы принять обоснованное решение в соответствии с вашими потребностями.

электромагнетизм – Могут ли металлические стержни обнаруживать подземные провода?

Задавать вопрос

спросил 8 лет, 4 месяца назад

Изменено 1 год, 4 месяца назад

Просмотрено 16 тысяч раз

$\begingroup$

До недавнего времени я работал в сфере бурения и инфраструктуры. Некоторые люди, с которыми я работал, использовали металлические стержни в качестве «быстрого и грязного» метода обнаружения подземной проводки, прежде чем использовать полную мощность Ditch Witch.

Они взяли два металлических стержня (не уверен, латунных или медных), которые повесили на какую-то шпильку, чтобы они могли свободно вращаться по горизонтали. Человек перемещал его по поверхности, пока стержни не выровнялись с (предполагаемой) проводкой. Удивительно, но это сработало.

Это не какое-то волшебное обнаружение воды деревянными палочками, а легкие металлы (возможно), взаимодействующие с электромагнитным полем, создаваемым подземными проводами, по которым течет электрический ток.

Еще немного информации: один из мужчин также использовал это, чтобы “обнаружить” бетонные канализационные трубы. Я не понимаю, почему это сработает. Он также знал, что поблизости есть подземные провода, но не точное место.

Могут ли подземные провода вызывать горизонтальное вращение металлических стержней, удерживаемых над землей?

• электромагнетизм
• магнитные поля
• металлы

$\endgroup$

2

$\begingroup$

Да. Ток, протекающий по подземным проводам, создает круговое магнитное поле вдоль оси провода. Любой движущийся 9Металлическая конструкция 0129 в непосредственной близости от магнитного поля будет индуцировать ток в металле, что создаст противоположное магнитное поле. Противоположные магнитные поля создают крутящий момент, аналогичный тому, как крутящий момент создается в двигателе постоянного тока, и это заставит металл вращаться к точке равновесия, что для стержня происходит, когда он параллелен проводу – при условии, что провод протянут. тоже прямой.

Кстати, именно движение проводов с током в непосредственной близости друг от друга привело к открытию электродвижущей силы.

$\endgroup$

6

$\begingroup$

Возможно, это явление связано с небольшим возмущением магнитного поля Земли. Стержни будут двигаться одинаково над любым участком, где грунт в основном однородный, но есть небольшой подправленный участок, например, засыпанный ров, кабель или дренажная труба, уложенная плугом и т. д.

$\endgroup$

$\begingroup$

Нет, нет никаких научных причин, чтобы под проводами заземления не пересекался “колдовской жезл”. Колдовство – это «область» биолокации, типа гадания, при котором обнаруживаются подземные ресурсы.

В Википедии подробно описаны некоторые эксперименты, демонстрирующие неэффективность методов колдовства (и биолокации). Результаты типичности работы показывают, что колдовство (и биолокация) не лучше, чем случайные изменения. Идеомоторный феномен, вероятно, вызывает скрещивание палочек.

Биолокация не является научной или эффективной в контролируемых испытаниях, однако есть много анекдотических заявлений в поддержку этих процессов. Возьмите эту дикую статью из «Популярной механики» или напишите об этом в «Гардиан». Возможно, в будущем наука оправдает процессы биолокации и колдовства, но пока эти процессы не могут быть объяснены, они классифицируются как гадания.

$\endgroup$

$\begingroup$

Возмущение магнитного поля невозмущенной земли вызывает изменение полярности железа в земле.
