Ps42B430P2W не включается щелкает реле: Samsung PS-42S5HR , .

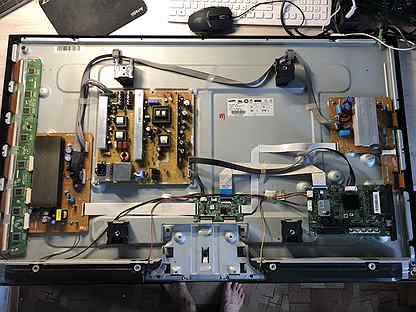

Плазма Samsung ps50c450b1w — щелкает реле, не включается

Терпеть не могу плазмы, зачастую отказываюсь от их ремонта. Но в данном случае пришлось попробовать поднять его на ноги.
Как уже понятно из названия, аппарат при включении в сеть, входит в дежурный режим, на плате появляется +5 вольт дежурки, но при включении пультом, рабочего режима нет. На разъёме блока питания, на выводе Power On режим меняется с 3.3 вольта на близкое к нолю. В такт слабо щелкает реле, срабатывает, затем снова отпускает. Звук такой, вроде ему напряжения не хватает, что в последствии подтвердилось.

Блок питания имеет маркировку BN44-00330B. Схему приложу. Запускал БП на столе, подпаяв

резистор с вывода PS_ON на землю.

На выходе блока питания напряжения есть, но заниженные. На конденсаторе CM419 всего 20 вольт вместо положенных …
Это натолкнуло на мысль, что не работает PFC. Измерил напряжение на конденсаторах CP805, CP806.

297 вольт при напряжении сети 220 вольт. Мало. Такой уровень напряжения говорит о том что прекондей не работает, а напряжение на конденсаторы поступает только через диод DP801.

Как и у каждого импульсного преобразователя, на PFC заходит два питания, низкое которым питается ШИМ контроллер, и высокое, для питания ключа. ШИМ прекондея ICP801 UCC28061 питается от дежурки. 16 вольт поступают на 12 ногу микросхемы с контакта VCC_PFC, через ключ QM801 KTD1624, который представляет из себя N-P-N транзистор в SMD корпусе. Напряжение К-Э 50 вольт, ток 3 ампера. На коллектор приходит 20 вольт, на базе +16 вольт, а на эмиттере всего 0.5 вольта. Ничего не греется, Эмиттер на землю не звонится. Из чего был сделан вывод о неисправности транзистора.

Заменил на чуть боле мощный 2SC5707. При том же напряжении К-Э, постоянный ток коллектора 8 ампер. Выгнул ноги, и аккуратно запаял. Так будет надёжней.

Корпуса у них разные, 2SC5707 чуть больше, но цоколёвка одинаковая.

После замены транзистора, на эмиттере появились +16 вольт, а на конденсаторах после PFC стало как положено при работающем прекондее — порядка 390 вольт. Телевизор запустился.

Данная плазма отличается от своих собратьев малым весом и размерами. Если не заглядывать на надпись, по внешнему виду и весу его можно принять за LCD телевизор. Матрица … вместо стекла сделана из пластика.

Схема блока питания телевизора самсунг cs 20. Телевизоры SAMSUNG на базовом шасси KS1A

CB-14Y52T, CS-1439C, CS-1439R, CS-1448R, CS-1448X, CS-14E3WX, CS-14C8R, CS-14C8TR, CS-14F10R, CS-14F1R, CS-14F1S, CB-14F1T, CS-14h2X, CS-14R1S, CS-14R1X, CS-14V10, CS-14Y52X, CS-15K2Q, CS-15K5S/NWT, CS-15K5WQ, CS-15K8WQ, CS-15M16MJQ

CS-2038R, CS-2039R, CS-2039С, CS-2039X/NWT/VWT/BWT, CS-2073R, CS-2085S, CS-2085TX, CS-20C8X, CS-20E1C, CS-20E3WX, CS-20F1R, CS-20F1S, CZ-20F12ZR, CS-20F2R, CL-20F12ZSR, CS-20F32TSXBWT, CS-20F32ZSXBWT, CS-20h2X, CS-20h5R, CS-20R1R, CS-20R1X

CB-21F12TSXXEC, CI-21F32TSXXEU, CS-2139TR, CS-2139TX, CS-2139X/BWT, CS-2148X/VWT, CS-2173S/BWT, CS-2185R, CS-2185S, CS-21D8R, CS-21F10MJR, CS-21F32TSXBWT, CS-21F32ZSXBWT, CS-21F5R, CS-21h5MLR, CS-21S43NSXBWT, CS-2218, CZ-21D83N, CZ-21F12T, CZ-21F32T, SZ-21F52ZR.

Типовые дефекты

Из наиболее часто встречающихся неисправностей телевизоров Samsung, выполненных на шасси KS1A, можно выделить следующие:

1. Не переключаются каналы.

После нескольких лет эксплуатации начинаются затруднения с переключением каналов.
При переключение меняются только цифры номера индикации канала.
Механическое воздействие на антенный штеккер помогает восстановить нормальную работоспособность ТВ, но ненадолго и ситуация рано или поздно повторится.

Дефект со временем прогрессирует. Владельцы иногда за это время успевают жестоко расшатать или оторвать антенное гнездо.

Причина в качестве изготовления тюнера. Нарушается контакт одного из соединений с массой (общим проводом) тюнера.
Металлические корпусные перегородки внутри, которые служат выводами массы, возможно, недостаточно качественно облужены и со временем происходит их окисление под слоем припоя.
Проблема не новая для тюнеров со времён Sony испанской сборки и некоторых аналоговых тюнеров LG.

2. Сдвинуто изображение.

Изображение сдвигается влево, справа появляется тёмная вертикальная полоса с красноватым оттенком. В некоторых случаях появляется запах гари.

Причина связана с качеством конденсаторов в делителе напряжения импульса обратного хода для формирования 2-й петли ФАПЧ.
Плохой контакт внутри конденсатора 4700 pF окончательно разрушается высоковольтными импульсами, а резистор 15k после этой цепи от завышенного импульсного напряжения и тока сгорает до углей. Стабилитрон защищает процессор по входу ФАПЧ.

По причине замыкания внутри конденсатора 680 pF верхнего плеча делителя так же может выгореть резистор.
После замены неисправных элементов цепи нормальная работоспособность телевизора восстанавливается.

Этот делитель применяется и в других шасси телевизоров Samsung, создавая те же проблемы. В некоторых ТВ больших диагоналей, где установлен более мощный резистор к цепям ФАПЧ, вместе с резистором может выгорать участок платы вместе с соединениями.

3. Нет звука.

Отсутствует звук. УНЧ и динамики исправны. Переключение системы BG/DK не решает проблему.
Необходимо войти в сервисное меню (Servise Mode) в режим установки опций (OPTION TABLE) и переключить восьмую опцию 2ND SIF (ON -OFF).

4. Телевизор не включается.

Модуль питания не запускается. Стабилитрон в первичной цепи по питанию ШИМ-контроллера пробит накоротко.
Причина – завышенное ESR электролитического конденсатора 33uF 50V. Пробой стабилитрона связан с конструктивными особенностями организации питания ШИМ и защиты от превышений.
После замены конденсатора и стабилитрона работоспособность ТВ восстанавливается. В случае варианта исполнения модуля питания без оптрона, устанавливается стабилитрон 33V (1N4752).

Ещё одна неисправность, при которой не включается телевизор – пробой строчного транзистора 2SC2499. Причин может быть несколько.
Сразу условимся, что для замены применяются транзисторы 2SC2499 или их аналоги из проверенной партии. Проблемы, связанные с использованием “левых” транзисторов, здесь не рассматриваем.

В телевизорах с плоским кинескопом 15″ в цепи коллектора HOT установлен конденсатор 5100 pF 1600V в качестве резонансного, который часто обнаруживается при такой аварии несколько вспухшим. В любом случае его нужно проверить и, при необходимости, заменить. С неисправным конденсатором транзистор будет мгновенно пробит завышенным импульсом напряжения сразу при включении из дежурного режима.
Если транзистор пробивается при включении с исправным конденсатором, большая вероятность КЗ в строчных отклоняющих катушках. В телевизорах Samsung 15″ шасси КS1A и KS9A замыкания СОК встречались неоднократно.
Если транзистор при включении быстро разогревается, высокого напряжения нет, питание B+ занижено – неисправен FBT.

Привет всем!

В этой статье мы с вами будем производить

ремонт телевизора своими руками .

Как и всегда, разбираться с проблемой мы будем на конкретном примере.

Итак, поступил в ремонт

кинескопный (

CRT ) телевизор , модель CS-29Z57HYQ на шасси S66A.

По словам клиента, проблема заключалась в следующем: аппарат отлично работает некоторое время (примерно 30…40 минут), а затем резко пропадает звук . Все остальные функции, при этом, сохраняются в работоспособном состоянии. Также было замечено, что звук пропадает и когда телевизор работает от AV-входа, и когда работает от тюнера (наружной антенны).

Сразу скажу, что неисправность, которая была выявлена в процессе диагностики, является заводским деффектом, что, кстати, и признала компания-производитель.

Ну, вернёмся к ремонту.

После «вскрытия» данного аппарата я принялся проверять работоспособность НЧ усилителя, который собран в этой модели на микросхеме TDA7297SA. После проверки необходимых параметров ничего, что могло повлиять на такое поведение телевизионного приёмника, обнаружено не было – питание было в норме, сама микросхема отлично функционировала и, на всякий случай, были заменены электролиты по питанию и в обвязке микросхемы.

После проведённых мероприятий нужного результата достигнуто не было.

Затем я принялся искать проблему во входных цепях, а именно проверил поступающий сигнал с тюнера, через плату F-BOX на микросхему НЧ усилителя.

В результате этой проверки и была выявлена причина резкого пропадания звука.

Итак, при измерении напряжений на плате F-BOX было обнаружено, что напряжение 3,3В, которое поступает со стабилизатора IC410 на вход стабилизатора IC400, через некоторое время работы «падает» до 3В. Для стабилизации этого напряжения в схеме предусмотрен конденсатор С410, номиналом 100 мкф, который реально на плате установлен не был. Также на плате отсутствовал конденсатор С434, номиналом 220 мкф, который стабилизирует напряжение 5В, подающееся на IC410.

Схему телевизора на шасси S 66 A вы можете скачать из « » данного сайта.

Такое развитие событий меня несколько насторожило и, покопавшись в интернете, я узнал, что данная неисправность – это недоработка компании-производителя.

В общем, установив конденсаторы С410 (100 мкф) и С434 (220 мкф) на предусмотренные для них места на плате, проблемы со звуком исчезли, что очень порадовало и меня, и клиента.

Как говорится: век живи, век учись! Ну что же, это тоже опыт.

Надеюсь, данная статья была вам полезна.

Если есть что добавить или спросить, пишите комментарии.

Чтобы узнавать о новых публикациях на сайте, нужно просто зарегистрироваться!

Всем успехов и лёгких ремонтов!

Сервис мануал, схема, разборка на телевизор Samsung LA20S51BP , LA27S71B, LA27S71B1, LA32R71W, LA46F71B, LA46N71B, LA52F71B
Схема TFT-LCD телевизора SAMSUNG chassis AE15EO

, Model LE15E31S (chassis AE15EO), LE19R71B, LE19R71W LE20S81BX
LE23R71B , LE23R71BH, LE23R71W, LE23R86BD, LE23R86BCX, LE23R87BD, LE23R88BD, LE23R86WD LE26B350, LE26R71B, LE26R86BD, LE26R87BD, LE26R88BD, LE26R86WD, LE26S81BX Схема ТВ Samsung LE27S71BX

LE32B350, LE32N71B, LE32N73BD, LE32R32B, LE32R71B, LE32R81BX,LE32R86BD, LE32S71BX, LE32S81BX, LE32S86BD, LE37M86BDX, LE37R81BX, LE37R86BD, LE37S73BD, LE37S71BX , LE37S81BX, LE40F86BD , LE40M71B, LE-40M71B, LE40M86BDX, LE40M91BX, LE40N73BD, LE40R81B, LE40R82B, LE40R81BHX, LE40R86BD, LE40S71BX, LE40S81BX,
LE46F86BD , LE46M53BD, LE46M86BDX, LE46N71B, LE46S81BX LE52F96BD, LE52M86BDX LE70F96BD
Service Manuals LSD TV SAMSUNG LN-S5296D , LN26R71B, LN46N71B, LT-P1745U, LT-P227W, LT15M23C
Схема ТВ Samsung LW-15E23 , LW-15E23CR, LW15E33C (chassis AS15E), LW15M13C, LW15M23C, LW15N13WX, LW15S13C
LW17E24CB , LW17E34C, LW17M24C, LW17M24CU, LW17N13WR LW20M11C, LW20M22CP LW22A13WX LW29A13W
Схема ТВ Samsung LW32A23W LW40A13WDX, LW40A23WDX, LW40A23W
TV LCD Samsung N74A chassis UE-xxBxxxx SP403JHAX, SP43J6HDR, SP43L2H, SP43T7HLX SAMSUNG ch GTN32/37/40SE LE32/37/40A43*T**

К некоторым схемам добавлено описание возможных проблем и способы их решения BN44-00134A
BN44-00159A (Схема БП и инвертора BN44-00159A VIPer22A ; L4981A ; MC33067)
BN44-00161A BN44-00191A БП Samsung BN44-00209A BN44-00213A BN44-00260A BN44-00264C BN44-00289B bn44-00340b BN44-00369B BN44-00439A БП и инвертор

PS42B430P2W , PS-42C7HX (S42AX-YB02), PS-42C91HR, PS42D4SX , PS-42Q92HR
Самунг PLK405WX XAC SLK407WX XAC

SP403JHAX , SP43J6HDR, SP43L2H, SP43T7HLX * SP-43T8HFKR, SP50L2HX

Схема к TV Samsung 1438-20E3
Схема к телевизору Samsung ci5061a , ci5361a, ci3351a, ci5052at
Схема телевизора Samsung CK-3338ZR шасси SCT-11D , ck3385, CK3385TR, CK5051A, CK5073Z, CK-5073ZR, CK5339ZR, CS21K3DX, CL21M6WKX, CL21Z58MLM, CL25M6WKX шасси K57, CL29M6P8X
Полный сервис мануал, схемы на телевизор Samsung CS761 , CS-15K30MJQ, CS21A9W7X, CS21S8NAS, CS21Z57Z3Q ch. KSCB (CL21A551MLMXZX, CL21B501HLMXZP, CS21A530FJ, CS21B501HU), CS25M20, CS29A6NPT, CS29A6MTRX, CS-29A11SSQ, CS-29K3WTQ, CS29K10, CS-29Z57HPQ, CS29Z57HYWXBWT, CS29Z30ZQ, CS6202NX, CS6277PT, CS7202NX, SC7277PT
Схема к TV Samsung CW21M063N , CW29M064, CW-5083V, CW5102, CX5935T, 6835
Схема к телевизору Samsung PC04A, SCT57C, SPM5288 SPM4388, WS32A116, WS-32Z30HEQ

В таблице приводится информация о модели и шасси

Сборник советов и инструкций к Самсунгам по вопросам их ремонта и обслуживания

Телевизор не запускается, экран черный, постоянно щелкает реле через две-три секунды, красный индикатор горит и реагирует на пульт.

После вскрытия устройства выявил в блоке питания два вздутых электролитических конденсатора 2200 x 10v на источнике 5 вольт. После их замены конденсаторов проблема не исчезла.
Покапавшись в архивах форумов телемастеров выяснил, что вероятней всего это повреждение прошивки в памяти EEPROM. Поэтому с системной платы отпаял микросхему EEPROM Atmel 24c256 в корпусе soic 8. Микросхема была аккуратно выпаена и обнулена кодами FF на . Буфер был заполнен кодами FF и затем записан. После очистки и запайки обратно телевизор запустился и стал постоянно перезапускаться через 15-20 секунд и при этом щелкало реле.
Для устранения этой проблемы требуется зайти в сервисное меню для чего необходимо выключить телевизор кнопкой Power на пульте управления, а затем нажать кнопки Info-Menu-Mute-Power , после чего телевизор включится и откроется сервисное меню. В нем нужно выбрать второй пункт Option Table и поменять параметр READY c OFF на ON. После этого телевизор должен начать работать нормально, но уже с настройками по умолчанию.

До этого всё включалось нормально, но иногда самопроизвольно переключался формат изображения и появлялось меню формат переключался потом нормально работал минут 15 – 30 потом снова меню и переключался в другой формат и так по кольцу

Как только снял крышку увидел вздутые конденсаторы в модуле питания, после их замены работоспособность телевизора востановилась

После отключения высоковольтной «присоски» от кинескопа и помещения ее в изо лированный чистый «стакан» специальным прибором было измерено анодное напряжение и оно оказалось равным 25 кВ. Внимательное вслушивание позволило заметить шипение в строчном трансформаторе. При обрести необходимый трансформатор FFA61012L не было никакой возможности, поэтому был использован близкий по параметрам трансформатор FSV-14А004С. Его подключение к шасси телевизора было выполнено в соответствие с схемой, на котором расположение выводов соответствует шасси телевизо ра, а номера выводов – схеме нового трансформатора. В связи с отсутствием прин ципиальной схемы телевизора пришлось пользоваться схемой шасси KS1A, на которой было обнаружено неправильное указание полярности конденсатора С304.

Модели: CS-1439C , CS-1448X , CS-14E3WX , CS-14F1S , CS-14h2X , CS-14R1S , CS-14R1X , CS-14Y52X , CS-2039С , CS-2039X , CS-2039X , CS-2085S , CS-2085TX , CS-20C8X , CS-20h2X , CS-20E1C , CS-20E3WX , CS-20F1S , CS-20R1X , CS-2139TX , CS-2139X , CS-2148X , CS-2173S , CS-2185S

Телевизоры SAMSUNG пользуются устойчивым спросом на нашем рынке благодаря тому, что они традиционно занимают среднюю ценовую группу, при этом сохраняя достаточно высокое качество продукции. Современные телевизоры средней ценовой группы с диагоналями кинескопов от 14 до 21 дюйма базируются в основном на шасси KS1A. В зависимости от региона, в который поставляются телевизоры, их модели предназначаются для приема сигналов определенных стандартов и систем телевизионного вещания. В табл. 1 приведено соответствие обозначения моделей телевизоров SAMSUNG (первые две буквы обозначения) принимаемым стандартам и системам.

Таблица 1

Обозначение модели	Стандарт	Система
CI	I (UHF)	PAL
CII	I (VHF/UHF)	PAL
CX	B/G	PAL, SECAM
CK	B/G, D/K	PAL, SECAM
CW	B/G, D/K	PAL, SECAM, NTSC 4,43 МГц
CS	B/G, D/K L, I, M	PAL, SECAM, NTSC 4,43 МГц, NTSC 3,58 МГц
CZ	B/G, D/K, I	PAL, SECAM, NTSC 4,43 МГц
CT	M	NTSC
CL	M, N	PAL, NTSC

Особенности шасси KS1A

Базовое шасси KS1A конструктивно состоит из двух печатных плат – основной и кинескопа. В зависимости от модификации базового шасси телевизоры на его основе могут принимать и обрабатывать сигналы вещательного телевидения всех аналоговых стандартов и систем. Шасси выполнено на новой микросхеме семейства Ultimate One Chip (UOC) TDA935x компании Philips Semiconductors. Эта микросхема представляет собой третье поколение известных интегральных телевизионных микросхем, семейства One Chip Television. В микросхеме UOC применены совмещенные технологии Bi СMOS и CMOS, что позволило объединить в одном корпусе полный видеопроцессор с видеодетектором и демодулятором звука, декодер телетекста, принимающий все международные стандарты вещания, и микропроцессор на базе кристалла 80С51 с расширенным набором функций.

Описание блок-схемы шасси KS1A

Блок-схема шасси KS1A и осциллограммы в основных контрольных точках представлены на рис. 1. Сигнал ПЧ (осциллограмма TP07) с выхода селектора каналов через ВЧ-усилитель, компенсирующий затухания сигнала в фильтрах на ПАВ, поступает на переключаемые полосовые фильтры ПАВ. Фильтр SF101S выделяет сигнал ПЧ изображения, поступающий далее на выв. 23, 24 микросхемы видеопроцессора IC201S. Демодулированный видеосигнал (осциллограмма TP10) снимается с выв. 38 видеопроцессора на внешнюю схему режекторных фильтров, подавляющих поднесущую звукового сигнала. Видеосигнал, формируемый на выходе схемы режекторных фильтров (осциллограмма TP11), подается на выв. 40 видеопроцессора, а также через узел входов/выходов на внешние устройства. Видеосигнал от внешних устройств поступает на выв. 42 IC201S. Из видеосигнала видеопроцессор формирует сигналы основных цветов, которые с выв. 51, 52, 53 (осциллограммы TP04, TP05, TP06) через соединитель CN501 подаются на микросхему IC501 усилителя RGB сигналов платы кинескопа. В свою очередь, снимаемый с платы кинескопа сигнал стабилизации темнового тока кинескопа (осциллограмма TP12) поступает на выв. 50 видеопроцессора.

Фильтр SF102S выделяет сигнал ПЧ звука, который далее подается на IC101 – микросхему преобразователя ПЧ и ЧМ-демодулятора звука (выв. 1, 2 микросхемы). Применение переключаемых фильтров позволяет осуществлять прием сигналов различных стандартов. Демодулированный звуковой сигнал с выв. 12 микросхемы IC101 подается на выв. 32 видеопроцессора (осциллограмма TP14). С выв. 28 видеопроцессора звуковой сигнал снимается на узел входов/выходов для подачи на внешние устройства. В свою очередь звуковой сигнал от внешних устройств через узел входов/выходов поступает на выв. 35 видеопроцессора (осциллограмма TP15). На внешний УНЧ IC601 регулируемый звуковой сигнал поступает с выв. 44 IC201S. Усиленный звуковой сигнал с выходов УНЧ (осциллограмма TP16) через соединители CN601-CN603 поступает на громкоговорители телевизора.

Для управления электронными лучами кинескопа видеопроцессор формирует сигналы кадровой развертки и импульсы запуска строчной развертки. Кадровые двухполярные импульсы пилообразной формы снимаются с выв. 21, 22 (осциллограмма TP17) микросхемы IC201S и поступают на оконечный каскад кадровой развертки (КР) – микросхему IC301. К ее выходу через соединитель CN603 подключены кадровые катушки отклоняющей системы. Сигнал обратной связи (осциллограмма TP13) для стабилизации размера и формирования сигнала защиты кинескопа поступает от выходного каскада КР на выв. 49 видеопроцессора.

Импульсы запуска (осциллограмма TP09) строчной развертки (СР) с выв. 33 видеопроцессора поступают на схему драйвера и выходного каскада СР (осциллограммы TP18, TP19, TP20). Выходной каскад СР (Q401, Q402, T444S) формирует токи отклонения строчных катушек, напряжения питания видеоусилителей и выходного каскада КР, а также напряжения, определяющие режим работы кинескопа. Импульсы обратного хода (осциллограмма TP08) для синхронизации СР подаются на выв. 34 видеопроцессора.

Микроконтроллер, входящий в состав видеопроцессора IC201S, осуществляет управление всеми функциями телевизора. Управление внешними узлами и микросхемами осуществляется с помощью шины управления I 2 C – выв. 2, 3 микросхемы видеопроцессора. Сигналы на этих выводах показаны на осциллограммах TP01 и TP02. Параметры настроек и значения оперативных регулировок хранятся в энергонезависимой памяти IC902. К выв. 6, 7 IC201S подключены кнопки управления, а к выв. 62 подключен выход фотоприемника. Внешняя цепь генератора синхронизации микросхемы видеопроцессора подключена к выв. 57, 58, 59. Вид сигнала на выв. 59 показан на осциллограмме TP03.

Импульсный источник питания шасси реализован на микросхеме IC801S, в состав которой входит мощный полевой транзистор. Сигналы в основных контрольных точках представлены на осциллограммах TP21, TP22. Источник питания формирует напряжение для питания выходного каскада СР и напряжение 13 В, из которого с помощью стабилизатора на IC802 формируется ряд напряжений для питания различных узлов шасси.

Описание принципиальной электрической схемы шасси KS1A

Особенность принципиальной электрической схемы шасси KS1A (рис. 2) в том, что практически все функции обработки сигналов и управления телевизором осуществляет микросхема IC201S на базе UOC видеопроцессора TDA935x.

В структурной схеме узла управления микросхемы TDA935x (рис. 3) основу узла управления составляет ядро микроконтроллера на базе известного процессора 80C51. Дополнительно к нему в состав узла включены декодирующее устройство сигналов телетекста и энергонезависимая память программ. Ядро микроконтроллера включает четыре порта входов/выходов, конфигурация которых определяется программой, загруженной в микросхему (память программ). Традиционно порт микроконтроллера – это 8 выводов, по количеству бит в байте. Для сокращения числа выводов микросхемы TDA935x используются неполные порты. При этом адресация устройств сохранена, как и у стандартного ядра микроконтроллера. В связи с этим у некоторых портов микросхемы TDA935x отсутствует ряд выводов.

Порт 0 представлен выв. 10 и 11 (P0.5 и P0.6) с повышенной нагрузочной способностью. Эти выводы имеют три стабильных состояния, что позволяет формировать трехуровневые сигналы. В данной программной конфигурации выв. 10 предназначен для переключения внешних устройств в режимы приема сигналов с позитивной или негативной модуляцией, а также управления режимом „монитор”, когда внешние сигналы (VIDEO, AUDIO), поступающие на входы телевизора, транслируются на его выходы (VIDEO, AUDIO). Выв. 11 определен для переключения внешних устройств (режекторные фильтры и фильтры на ПАВ) при приеме сигналов PAL или NTSC.

Конфигурация выводов для порта 1 определяется независимо для каждого из них – или непосредственным подключением вывода к интерфейсу входов/выходов, или использованием дополнительного устройства (таймера, детектора прерывания, интерфейса I 2 C). Прием микроконтроллером сигналов дистанционного управления от фотоприемника осуществляется через выв. 62 (P1.0) и детектор прерываний 1, формирующий флажок прерывания при наличии сигнала дистанционного управления. Управление петлей размагничивания осуществляется сигналом, снимаемым с выв. 63 (P1.1). В момент включения телевизора на этом выводе формируется кратковременный сигнал высокого уровня. Выв. 64 (P1.2) в данной конфигурации используется для контроля напряжения питания основных узлов микроконтроллера. Сигнал, снимаемый с выв. 1 (P1.3), служит для включения и выключения (перевода в дежурный режим) телевизора. Выв. 2 и 3 (P1.6 и P1.7) сконфигурированы для формирования внешней шины управления I 2 C.

Порт 2 представлен в микросхеме одним выв. 4 (P2.0), сигнал с выхода которого используется для блокировки звука. Блокировка звука осуществляется путем снижения напряжения опорного уровня (около 5,6 В) на выв. 6 микросхемы оконечного УНЧ IC601. Цепи блокировки звука показаны на рис. 4. Снижение напряжения на выв. 6 IC601 производится в случае отпирания транзистора Q904 (микроконтроллер выдает команду блокировки звука), в случае снижения или пропадания напряжения 13 В и в дежурном режиме (низкий потенциал на выв. 1 TDA935x).

К выв. 5 (P3.0) микросхемы, относящемуся к порту 3 микроконтроллера, подключен транзистор Q901, управляющий светодиодом LD901. Индикация светодиода свидетельствует о функционировании рабочей программы микроконтроллера. Кроме того, этот вывод используется для технологических целей. Для подключения кнопок органов управления используются выв. 6 и 7 (P3.1 и P3.2). Они подключены к входам внутренних АЦП, а цепи кнопок образуют делители (рис. 5). Распознавание команд управления осуществляется путем измерения напряжения на входе АЦП. Выв. 8 (P3.3) сконфигурирован для распознавания внешнего устройства, подключенного к телевизору через соединитель SCART.

Демодуляция видеосигнала и сигнала звука осуществляется в узле демодуляторов и канала звука микросхемы TDA935x. Функциональная схема узла показана на рис. 6. Сигнал ПЧ с выходов фильтра SF101 подается на выв. 23 и 24, вход усилителя ПЧ. Демодулированный полный видеосигнал формируется на выв. 38. Демодулированный звуковой сигнал выделяется на выв. 28. Этот же вывод используется как вход для звукового сигнала от внешнего дополнительного демодулятора звукового сигнала (микросхема IC101). Звуковой сигнал от внешних устройств поступает на выв. 35 микросхемы. В канале звука микросхемы IC201S осуществляется выбор звукового сигнала, его регулировка (регулировка громкости) и автоматическая регулировка уровня. Регулируемый звуковой сигнал через выв. 44 микросхемы подается на вход УНЧ, выполненного на микросхеме IC601.

Демодулирование сигналов цветности и формирование цветоразностных сигналов осуществляется в узле демодулятора сигналов цветности микросхемы IC201S (рис. 7). В этом же узле производится выделение из сигнала яркости полного видеосигнала. На выв. 40 микросхемы поступает видеосигнал, снимаемый с выхода схемы режекторных фильтров звуковых сигналов Z201, Z202, Z203 (см. рис. 2). Выв. 42 предназначен для подачи видеосигнала от внешних устройств.

Формирование основных сигналов RGB (выв. 51, 52, 53), регулировка уровня темновых токов, врезка информационных сигналов осуществляется в узле формирования сигналов RGB микросхемы TDA935x. Функциональная схема узла показана на рис. 8. Сигналы от узла демодулирования сигналов цветности поступают на 1-й селектор сигналов YUV. Сигналы RGB от внешних устройств подаются на выв. 46, 47 и 48 микросхемы. Напряжение переключения сигналов поступает на выв. 45. На выв. 49 поступает сигнал ограничения уровня выходных сигналов (тока лучей кинескопа), а также сигнал защиты от выходного каскада КР IC301. Сигнал, пропорциональный току лучей кинескопа и используемый для регулировки уровня темновых токов, подается на выв. 50.

Узел разверток в функциональной схеме узла разверток микросхемы TDA935x (рис. 9) формирует двуполярные сигналы КР, импульсы запуска СР, стробирующие импульсы SC и сигнал коррекции геометрических искажений для кинескопов с углом отклонения лучей 110° (с данным шасси применяются кинескопы только с углом отклонения лучей 90°). Выходные каскады строчной и кадровой разверток каких-либо схемотехнических особенностей не имеют (см. рис. 2). Следут отметить, что питание выходного каскада КР (IC301) осуществляется двуполярным напряжением.

Источник питания базового шасси также не имеет никаких схемных особенностей. Основу его составляет микросхема преобразователя со встроенным мощным полевым транзистором IC801S (KA5Q0765). Источник питания формирует два вторичных напряжения 110…125 В – для питания выходного каскада СР и 13 В – для питания остальных узлов. Стабилизация уровня выходного напряжения осуществляется с помощью оптронной цепи обратной связи (PC801S). Управление петлей размагничивания производится посредством переключения реле RL801S по команде от системы управления.

Узел входов/выходов, в зависимости от модификации телевизоров, может иметь несколько вариантов исполнения (см. рис. 2).

Регулировка и настройка шасси KS1A

Заводские установки, определяющие режимы работы кинескопа, а также значения параметров регулировок хранятся в энергонезависимой памяти IC902. поэтому в случае ее замены или замены кинескопа требуется провести повторную регулировку параметров и сохранить их. После замены IC902, включение телевизора происходит приблизительно через 10 с (время инициализации микросхемы). В случае замены кинескопа в сервисном режиме необходимо, предварительно отрегулировав чистоту цвета и сведение лучей кинескопа, последовательно произвести настройку следующих параметров: баланс белого, предустановка яркости, центровка по вертикали, размер по вертикали, размер по горизонтали.

Перевод телевизора в сервисный режим осуществляется подачей с ПДУ определенной последовательности команд:

* DISPLAY>FACTORY.

* STAND-BY>DISPLAY>MENU> MUTE>POWER ON.

При переводе телевизора в сервисный режим на экране высвечивается сообщение „SERVICE (FACTORY)”. В этом режиме доступны опции ADJUST, OPTION и Reset. Выбор параметров в опции ADJUST осуществляется с помощью кнопок „VOLUME” (Up или Down) в последовательности:

SCT>SBT>BLR>BLB>RG>GG>BG>VSL>VS>VA>HS>SC>SDL>STT>SSP>PDL>NDL>PSR>NSR>AGC>VOL>LCO>TXP. установленные значения параметров при выходе из сервисного режима записываются в энергонезависимую память. Выход из сервисного режима осуществляется нажатием на кнопки „FACTORY” или „Power OFF”. Диапазон регулируемых функций и их значения, устанавливаемые при инициализации, приводятся в табл. 2.

Таблица 2

Параметр	Функция	Значение	Значение инициализации
SCT	Предварительная регулировка контрастности	0 ~ 23	13
SBT	Предварительная регулировка яркости	0 ~ 23	9
BLR	Установка уровня черного канал R	0 ~ 15	9
BLB	Установка уровня черного, канал B	0 ~ 15	7
RG	Усиление канала R	0 ~ 63	32
GG	Усиление канала G	0 ~ 63	25
BG	Усиление канала B	0 ~ 63	31
VSL	Линейность по вертикали	0 ~ 63	19
VS	Центровка по вертикали	0 ~ 63	38
VA	Размер по вертикали	0 ~ 63	40
HS	Размер по горизонтали	0 ~ 63	30
SC	S-коррекция	0 ~ 63	9
CDL	Уровень темнового тока	0 ~ 15	9
STT	Предварительная регулировка цветового тона	0 ~ 7	3
SSP	Предварительная регулировка четкости	0 ~ 7	0
PDL	Регулировка задержки в режиме PAL	0 ~ 15	15
NDL	Регулировка задержки в режиме NTSC	0 ~ 15	10
PSR	Предварительная регулировка насыщенности в режиме PAL	0 ~ 23	2
NSR	Предварительная регулировка насыщенности в режиме NTSC	0 ~ 23	5
AGC	Регулировка АРУ	0 ~ 63	23
VOL	Предварительная регулировка громкости	0 ~ 63	10
L CO	SECAM IF	0 ~ 1	0
TXP	Позиционирование телетекста	0 ~ 15	9

В режиме OPTION устанавливаются параметры шасси для данной модели телевизора. Устанавливаемые опции и режимы опций приведены в табл. 3.

Таблица 3

Позиция	Опция	Режим опции
1	LNA	ON
2	SYSTEM	CZ
3	AUDIO	MONO
4	JACK	RCA
5	ZOOM	NOR/ZOOM/16:9
6	AUTO POWER	ON
7	SBL	OFF
8	2 nd SIF	ON
9	HOTEL MODE	OFF
10	BKS	ON

Режим предустановки Reset позволяет осуществляет установку некоторых функций в заведомо определенные состояния (табл. 4).

Таблица 4

Позиция	Функция	Состояние
1	Picture (параметры изображения)	Текущее
2	Auto Volume (автоматическая регулировка уровня громкости)	OFF (отключена)
3	Color System (опознавание системы цветности)	AUTO (автоматическое)
4	Sound System (система звука)	D/K (зависит от опции)
5	Blue Screen (голубой фон)	OFF (отключен)
6	Low Noise AMP (схема шумопонижения)	OFF (отключена)
7	Volume (регулировка громкости)	10
8	CH. Skip (пропущенные каналы)	Erased (исключены)
9	CH. Lock (запрет просмотра канала)	OFF (отключен)
10	Timer (таймер)	OFF (отключен)

Отыскание неисправностей в телевизорах на шасси KS1A

При ремонтах телевизоров, желательно использовать современную элементую базу. Такие компоненты предоставляет интернет магазин Dalincom, в разделах транзисторы и другие…

Отсутствуют изображение и звук, растр есть

Отсутствие изображения и звука при наличии растра указывает на неисправность высокочастотной части шасси или узла видеодемодулятора. Прежде всего, проверке подлежит селектор каналов, исправность которого определить достаточно трудно без генератора телевизионных сигналов.

Для определения места неисправности с помощью генератора телевизионных сигналов необходимо его выход ПЧ сигнала соединить с точкой соединения конденсаторов С105 и С106. Выход селектора каналов, для устранения его влияния, при этом рекомендуется отключить. Если изображение, после подачи сигнала от генератора, на экране телевизора появится, неисправность следует искать в селекторе каналов или цепях его питания и управления, а также в фильтре ПАВ. Отсутствие изображения указывает на неисправность в узле видеодемодулятора микросхемы IC201S.

Сделать вывод об исправности селектора каналов без генератора телевизионных сигналов можно по наличию на его выходе напряжения ПЧ, напряжения питания и управляющих сигналов.

Для проверки узла видеодемодулятора микросхемы IC201S необходимо проверить исправность внешних компонентов микросхемы, относящихся к данному узлу, значения напряжений на выводах и формы сигналов. особое внимание следует обратить на наличие сигналов на выв. 40, 49 и 50.

Отсутствует звук, растра нет

Неисправности в этом случае следует начать искать с проверки выходных напряжений источника питания 125 В и 13 В (конденсаторы С812, С815). Отсутствие напряжений указывает на неисправность следующих элементов: FP801, D801…D804, IC801 или цепей ее питания. при наличии выходных напряжений следует проконтролировать напряжения питания, формируемые стабилизаторами на IC802. Это напряжение 8 В на выв. 8 микросхемы, 9 В на выв. 9 и 5 В на выв 10. Отсутствие этих напряжений при наличие напряжения 13 В указывает на неисправность микросхемы IC802.

В случае наличия напряжений на выходе микросхемы IC802 необходимо проконтролировать управляющее напряжение на выв. 1 микросхемы IC201. В дежурном режиме напряжение на этом выводе 0 В, в рабочем режиме (телевизор включен) напряжение на этом выводе должно быть около 3,3 В. Отсутствие управляющего напряжения может указывать на неисправность IC201. В этом случае дополнительно следует проверить исправность внешних элементов узла микроконтроллера микросхемы.

В том случае, если управляющее напряжение на выв. 1 есть, необходимо проконтролировать наличие импульсов запуска СР на выв. 33 IC201. Их отсутствие указывает на неисправность микросхемы, а при их наличии следует проверить выходной каскад СР Q402, T401, Q401.

Изображения нет, звук есть

Поиск неисправности следует начать с контроля сигнала на выв. 40 микросхемы IC201. При отсутствии сигнала необходимо проверить наличие сигнала на выв. 38 и цепи режекторных фильтров. В том случае, если сигнал на выв. 38 отсутствует, необходимо проконтролировать наличие напряжения питания микросхемы IC201 и исправность ее внешних элементов. Исправность внешних элементов и наличие напряжения питания при отсутствии видеосигнала на выв. 38 указывают на неисправность микросхемы.

В том случае, если видеосигнал на выв. 40 микросхемы присутствует, но изображение на экране отсутствует, необходимо проконтролировать наличие сигналов на выв. 51, 52, 53 и уровень напряжения защиты на выв. 49. Отсутствие сигналов указывает на неиправность микросхемы, а при их наличии необходимо проверить исправность микросхемы видеоусилителей IC501 и ее внешние элементы. Также необходимо проверить цепи накала кинескопа и контакты соединителей цепи накала.

Изображение есть, звука нет

Поиск неисправности в случае отсутствия звука при нормальном изображении следует начать с контроля сигнала на выв. 44 микросхемы IC201. Его отсутствие может указывать на неисправность микросхемы. при наличии сигнала необходимо проконтролировать напряжения и сигналы на выводах микросхемы IC601. Прежде всего, необходимо проконтролировать напряжение блокировки на выв. 6 IC601. Если значение напряжения на этом выводе около 0 В, необходимо проверить исправность Q904 и IC201. В том случае, если сигнал блокировки на выв. 6 IC601 не поступает, необходимо проверить напряжение питания микросхемы на выв. 3 и 13. Отсутствие напряжений на выв. 3 и 13 указывает на неисправность цепей питания (R814, R815). При наличии напряжения питания следует проверить контакты соединителя громкоговорителей, после чего можно сделать вывод о необходимости замены микросхемы IC601.

Не запоминаются параметры настроек и регулировок

В этом случае необходимо проконтролировать сигналы и напряжение питания на выводах микросхемы IC902. Их наличие указывает на неисправность микросхемы. Рекомендуется после замены IC902 установить следующие значения параметров: VA-40 (заводская установка), SC – в зависимости от диагонали кинескопа (0 для 14″ и 9 для 20″ и 21″). Эти же параметры рекомендуется установить в случае замены кинескопа.

Здравствуйте. Сегодня на ремонте телевизор собранный шасси KS1A который не запускается. При включении слышен звук включения магнитной петли, и на этом все заканчивается.

Начал ремонт разборки и чистки телевизора от пыли и трупов мух. Телевизор был настолько загрязнен, что пришлось полностью отсоединить шасси и основательно его вычистить.

Пропылесосив плату, назад устанавливать шасси не стал, решил начать ремонт без подсоединения к кинескопу.

Первым делом, отсоединил блок питания от строчной развертки и нагрузил его на лампочку 60Вт . Для этого, выпаял дроссель L804 , и на выводы конденсатора C812 припаял лампу.

Это сделал для того, чтобы после восстановления блока питания замерять выходное напряжение под нагрузкой и обезопасить строчную развертку от возможного завышенного напряжения или других непредвиденных обстоятельств.

Ремонт источника питания начал с замера напряжения на сетевом электролите C801 .

Напряжение составило 284 вольта , что в пределах нормы. Этот результат означает, что диодный мост и предохранитель находятся в исправном состоянии, а проблема локализируется где-то дальше по схеме.

При ремонте блоков питания, первым делом необходимо обращать внимание на электролитические конденсаторы, так как они часто бывают виновниками отсутствия запуска. В схеме шасси KS1A по цепи питания шим контролера ka5q0765rt используется электролитический конденсатор 33мкф на 50в , который я и решил выпаять и проверить.

С802 33мкф на 50в

В результате оказалось, что данного конденсатора сильно завышен, и составляет порядка 16ом , что является не допустимым. Заменил я этот конденсатор на другой, номиналом 47мкф 63в . Включив телевизор снова в сеть, запуска так и не последовало.

Исходя из схемы видно, что питается шим контроллер от 3 ноги (VСС ), на которую должно поступать напряжение порядка 27в.

Это напряжение формируется через диод D802 , наш уже заменённый конденсатор C802 и стабилитрон на 27в DZ803 .

Получив такие результаты, решил выпаять стабилитрон DZ803 и проверить его. Это довольно сложное задание, так как стабилитрон находится между ребер радиатора охлаждения, и для того чтоб его выпаять необходим тонкий пинцет. Выпаяв стабилитрон, при его позвонке оказалось, что он показывает порядка 300 ом в обе стороны, что говорит о его пробое.

Стабилитрона на 27 вольт у меня не оказалось, решил установить на 32 вольта. Впаять новый стабилитрон оказалось намного сложнее чем выпаять, но в результате все получилось. После этой замены, блок питания запустился.

На 3 ноге микросхемы напряжение составило 32 вольт. Данная микросхема вполне свободно может работать с таким питанием.

Напряжение на 3 ноге ka5q0765rt

Нагрузочная лампа загорелась в пол накала и напряжение на выходе БП составило 127в, что в пределах нормы.

Впаяв назад дроссель L804 , и собрав все обратно, телевизор запустился.

В итоге имеем такой результат. Причиной поломки телевизора стал конденсатор С802, который стал причиной выхода из строя стабилитрона, после чего микросхема ka5q0765rt перестала запускаться.

Типовые неисправности TV | Ремонт телевизоров. Москва т. +7(926)147-97-97. Частный мастер

Авг 30 Отремонтировать телевизор RUBIN марки: RUBIN 37M-09T-8 VER.0.3, Rubin 55sm10-4 Rubin 37M04, 37M04-1, 51M04, 51M04-1, Rubin 37M05T/51M05T/55M05T, RUBIN37M10, RUBIN 37S20DVD, RUBIN 37 55M06(T), RUBIN 51ТЦ402Д РУБИН 55FM10(T), FS10T(P) Рубин 55FM10-8, Rubin 55FS07T FDS07T RUBIN 55FS10T, RUBIN 55FS10TP, RUBIN 55MS10-1 ver02 Rubin 55S05T/63S05T, Rubin 55_63S05T, RUBIN 63S07, RUBIN 63s07 izm1 RUBIN 72FDS107, RUBIN 72FDS109, RUBIN FSM10 ver02 RUBIN M06-07, RUBIN 37/51/55 M06(T), RUBIN M09 ver02, RUBIN M10 ver02, RUBIN M10-2 ver02, RUBIN M10-3 4 ver02, RUBIN M10R, Рубин 37/51/55 M09(T) и  др. RB-23K101UF есть звук, нет изображения. Все команды с Пульта ДУ выполняются. Включается, появляется звук, но экран как был черным, так и остается таким, как будто телевизор не включали вообще. Похоже что не работает схема подсветки экрана. Это не критичная поломка. Сделаю прямо у Вас дома! автор admin Авг 24 TLE24IF600 не включается. Похоже, что наступило время позвонить телемастеру и определиться с ремонтом. Если Ваш выбор падет на меня, буду рад Вам помочь, мне знакома эта модель телевизора, поэтому с легкостью возьмусь за ремонт Вашего друга! автор admin Авг 24 Отремонтировать телевизор Панасоник такой модели как: TX-32LX60P  не включается, на кнопки и пульт не реагирует, светодиод на передней панели вспыхивает на секунду с интервалом в 5 — 6 секунд, да, бывает и такая поломка, но я решу Вашу проблему, звоните! TX-23LX60P, включается на сек. изображение и гаснет, звук остается, звоните, сделаю, не дорого! TX-20LA60P, TX-20LA6P  нет звука, изображение нормальное, остальные функции полностью работают, звоните, я обещаю Вам помочь! TX-29P250T не включается. Телевизор собран на шасси EURO-7. Нет никакой реакции на включение сетевой кнопкой, ощущение такое, что не поступает сеть. Не спешите менять предохранитель т.к. он цел, проблема гораздо глубже чем Вы думаете, но…все секреты я раскрою Вам, когда буду закрывать заднюю крышку Вашего ……уже работающего телевизора. Звоните, и обсудим детали!  TX-LR19X10 не включается.  Похоже, что сломался блок питания. У меня есть наработки по устранению данной поломки, буду рад помочь и Вам! TX-29FG20T шасси GP4 гудит звук после включения, гудение может переходить в визг. Так продолжается до тех пор, пока телевизор не прогреется  (5-10мин. работы для прогрева). Затем, телевизор нужно выключить и снова включить, и звук начинает нормально работать до следующего выключения с последующим остыванием телевизора. Такая поломка типична для этой модели панасоника. Ее можно устранить на дому. Буду рад помочь! автор admin Авг 24 Выездной ремонт телевизоров BBK модели: LED2452FDTG  не включается, при этом моргает светодиод на передней панели, до этого были тяжелые включения не с первого раза пока совсем перестал включаться. Не стоит расстраиваться по этому поводу, один звонок мне решит не дорого эту проблему! LEM1968DTне включается. При попытке включить из дежурного режима, индикатор гаснет, но телевизор не включается. Через несколько секунд индикатор опять загорается. Такая поломка мне попадалась, устраню прямо у Вас дома, не дорого, звоните! LEM2481FDT не включается, светодиод на передней панели постоянно моргает. Похоже что барахлит блок питания, такая поломка встречается на данной модели. Я устраню ее прямо у Вас дома в день обращения, звоните, сделаю не дорого! LED2455DT не включается. Одна из распространенных поломок  этой модели, однако мне удается ее исправить, звоните и я устраню ее прямо у Вас дома! LD2213SU не включается. Постоянно горит индикатор дежурного режима, ни на кнопки на телевизоре, ни на Пульт ДУ телевизор не реагирует. Мне знакома и такая поломка, устраню прямо у Вас дома, телевизор отвозить никуда не надо, я сам приеду к Вам и вылечу Вашего друга! Звоните, и обсудим детали! LEM2288FDT не включается. Постоянно горит индикатор дежурного режима, и никакой реакции на Пульт ДУ и сенсор на передней панели телевизора нет. Похоже, что слетела прошивка. Я делаю и такие поломки, звоните, и я помогу Вам! LEM2685DTG не включается. До этого телевизор включался, но приходилось долго ждать, пока он совсем перестал включаться из дежурного режима. Очевидно, что сломался блок питания. Я устраню Вашу поломку прямо у Вас дома, телевизор везти никуда не нужно, сделаю не дорого! LED2472FDTG  не включается, до этого, телевизор можно было вкючить со второго — третьего раза, пока совсем перестал включаться. Похоже, что настало время вызывать телемастера на дом! Один звонок мне решит эту проблему не дорого в тот же день! автор admin Авг 24 Выездной ремонт телевизоров MYSTERY таких моделей как: MTV-3214LW не включается, моргает светодиод, не отчаивайтесь! Тогда Вам точно ко мне, я знаю как решить Вашу проблему! MTV-2214LW  серый экран. нет изображения! Не спешите приговаривать телек и думать что накрылась матрица, и такой ремонт я  делаю! Звоните! MTV-3207W нет изображения, звук есть. Скорее всего не работают инверторы, делал и такое, звоните! MTV-3205W нет изображения, звук есть, управление с пульта присутсвует, звоните. я помогу Вашей проблеме! MTV-3210W не включается, моргает светодиод, нет смысла отчаиваться, я помогу Вам, звоните! MTV-3206W мелькает изображение,  звук нормальный. Перед этим изображение мелькало или моргало только на холодную, т.е. сразу после включения, далее телевизор прогревался и начинал нормально работать до следующего включения. Со временем этот интервал увеличился, пока совсем перестал нормально показывать. Не переживайте, эту поломку я устраню прямо у Вас дома, звоните, и я приду на помощь! MTV-3214LW нет изображения и звука. Телевизор включается, экран светится еле-еле синим фоном, но ни картинки ни звука нет. Мне встречалась и такая поломка, я успешно ее ремонтирую! MTV-3222LW не включается вообще. Одна из причин, это выход из строя блока питания, мне приходилось сталкиваться с этой моделью и успешно устранять такие поломки, есть определенные наработки по ремонту этой модели, так что, буду рад помочь и Вам! MTV-3206W нет изображения, звук есть, на команды с Пульта ДУ  телевизор реагирует, похоже, что сломалась схема подсветки экрана. так называемый инвертор. Это поправимо. Сделаю прямо у Вас дома, телевизор отвозить никуда не нужно. Звоните, и обсудим детали! MTV-3220LW не включается. Постоянно горит индикатор дежурного режима, и телевизор не реагирует на команду включения ни с пульта д.у. ни с кнопок управления с боковой панели телевизора. Мне встречалась данная поломка на этом телевизоре. Есть опыт по ее устранению прямо на дому у клиента, звоните, и обсудим детали! автор admin Авг 24 LC-32D44RU-BK не включается, индикатор светится, меняет цвет, но ничего не происходит, я могу помочь Вашей проблеме, отремонтирую не дорого! LC-20S1E не включается, не спешите менять телевизор, я смогу его реанимировать, не дорого! LC-20B4E заблокировано меню настройки на каналы, или пропало меню настройки каналов. Да, случается и такое, но я быстро решаю такие проблемы, звоните, сделаю не дорого! LC-32GD8RU цветной негатив с засветками на изображении, такую поломку мне приходилось делать не однократно, буду рад Вашему звонку, делаю не дорого! LC-32GA8RU пропадает звук, поломка не настолько дорогостоящая или сложная, чтобы я ее не устранил, звоните, сделаю не дорого! LC-20AD5RU-BK, LC-20AD5RU-GY не включается, при этом слышен прерывающийся писк, похоже коротит питание плата инверторов RDENC2228TPZZ. Найти новую такую плату не представляется возможным из за ее дефицитности, но не стоит отчаиваться, звоните! И я решу Вашу проблему! LC-32GD8RU, LC-37GD8RU «цветной негатив», или  засветки- ореолы на изображении в розовых тонах, цветовые искажения изображения, примерно так можно описать то, что происходит на экране телевизора во время работы, все это я исправляю у Вас на дому, телевизор везти никуда не нужно, Вам нужно только набрать мой номер! LC-20AD5RU-BK, LC-20AD5RU-GY «состояние: база данных пустая», такая надпись может быть на экране, при этом невозможно войти в меню «настройка каналов», звоните, я знаю как это устранить! LC-20AD5RU-BK, LC-20AD5RU-GY нет изображения, звук при этом есть, управление работает, но экран не работает, и такая неисправность мне по плечу, звоните, делаю не дорого! LC-20B6E нет изображения и звука, экран подсвечивается, команды с пульта ДУ выполняются. При включении с дежурного режима телевизор не дает картинки и звука, при этом экран подсвечивается, вместо картинки темно- серый фон. Если телевизор несколько раз включать и выключать с пульта дистанционного управления (ПДУ), то картинка и звук может появиться, до тех пор, пока телевизор снова не выключить на длительное время (несколько часов), т.е. дать ему остыть, интервал нормального включения увеличивается до тех пор, пока уже почти не возможно многочисленными включениями и выключениями достичь нормального включения. Лучше не затягивать с ремонтом. Я знаю как это можно отремонтировать прямо у Вас дома в день обращения. Вам нужно только набрать мой номер телефона, или оставить заявку прямо на сайте, и договориться о встрече! LC-32SA1RUA не включается. При попытке включить телевизор с пульта ДУ индикатор на секунду меняет цвет на включение, и снова возвращается в дежурный режим. Не спешите менять телевизор, эта поломка успешно устраняется прямо у Вас дома, позвоните, и я решу Вашу проблему в кратчайшие сроки! LC-32SV1RU отключается сразу после включения. Дефект: после включения сетевой кнопкой щелкнет реле, аппарат пытается включиться из дежурного режима, на полсекунды засвечивается экран, и снова уходит в дежурный режим. Приходилось и такое ремонтировать. Не стоит расстраиваться, Вам есть кому позвонить, т.е. мне! LC-20Sh2E не включается. После включения сетевой кнопкой делает попытку включения со скрипами, на секунду засвечивается экран и тут же отключается. Приходилось сталкиваться и с такой неисправностью. Делаю не дорого, прямо у Вас на дому! LC-37GA8RU не включается. При нажатии сетевой кнопки телевизор на секунду включается и тут же отключается. Попадалась и такая неисправность, наверное стоит набрать мой номер телефона и обсудить детали? LC-20AX7M нет изображения, звук есть, команды с пульта ДУ выполняются. А перед этим, после включения на холодную изображение появлялось на несколько минут, и только после пропадало, пока совсем перестало появляться. Похоже что не работает подсветка экрана. Не беда, я быстро справлюсь с этой поломкой прямо у Вас дома в день обращения, звоните и я приду на помощь! LC-32SA1RU нет изображения, звук есть. На команды с Пульта ДУ реакция нормальная. При включении с дежурного режима картинка на секунду появляется и экран полностью тухнет, а звук остается. Мне приходилось сталкиваться с такой поломкой и успешно ее устранять, буду рад помочь и Вам!   LC-15Sh2E не включается, индикатор дежурного режима при этом горит. При попытке включения телевизора сетевой кнопкой, слышен хруст в динамиках, но включения не происходит. Звоните, и я заставлю его включиться! LC-15Sh3E не включается. На Пульт ДУ не реагирует. индикатор дежурого режима горит, при попытке включения сетевой кнопкой слышен хруст в динамиках, однако включения не происходит. Не стоит отчаиваться, звоните и я решу Вашу проблему! LC-37D44RU-BK не включается. Индикатор светится, меняет цвет, но ничего не происходит. Очевидно не работает схема поджига ламп подсветки, либо требуется замена самих ламп. Мне приходилось устранять такую поломку другим людям, устраню и Вам! LC-40LE540RU не включается, вернее включается, но ничего не происходит, индикатор дежурного режима светится синим цветом, но при этом самого включения телевизора не происходит. Не спешите везти телевизор в сервисный центр, я приеду сам, и все устраню у Вас на дому, звоните, сделайте правильный выбор! LC-26D44RU-BK заклинил в режиме DTV, переключить в обычный режим просмотра программ не представляется возможным, очень тормозит само меню. Встречалась мне и такая поломка, если у Вас такая же проблема, звоните, и я вылечу Вашего друга! LC-20D1RU нет приема программ, (пропали программы) и перестали работать видеовхода. В меню невозможно войти в режим настройки на каналы- тупо проскакивает этот пункт. После включение телевизора высвечивается надпись: БАЗА ДАННЫХ ПУСТАЯ. Все это проявление одной и той же поломки. Мне приходилось ее устранять, звоните и я вылечу Вашего старого друга! LC-40LE530RU не запоминает настроенные программы, не сохраняет каналы, после полной настройки на телеканалы, если телевизор выключить в дежурный режим и снова включить, их уже нет, и телевизор предлагает нам сделать полную настройку, начиная с выбора языка и страны. Мне и эту поломку приходилось делать! Звоните, и я поправлю ему память! LC-32LE244RU после включения высвечивается надпись: DO NOT POWER OFF, ниже:  SCAN, еще ниже начинает расти шкала в процентах. При этом телевизор не реагирует на команды с пульта и кнопок управления на задней стенке телевизора. Похоже, что пострадала микропрограмма процессора. Мне по силам эта поломка, сделаю прямо у Вас дома, телевизор отвозить никуда не надо! Звоните, и я вылечу Вашего друга! LC-42SB55RU высвечивается надпись: Please call SHARP’s local service . При этом телевизор ни на пульт, ни на кнопки не реагирует, до этого помогало передергивание вилкой в розетке, пока совсем перестало помогать, звоните, я знаю как это устранить, могу сделать его прямо у Вас дома. телевизор отвозить никуда не нужно! LC-32LE144RU не включается из дежурного режима. До этого помогало передергивание вилкой в розетке, пока и это перестало помогать. Звоните, и я оживлю Вашего друга прямо у Вас на дому! Телек отвозить никуда не потребудется! автор admin Авг 13 42PFL7433S, 42PFL7403D/10, 42PFL7403S/60, 42PFL7403H/10, 42PFL7403/60, 42PFL7423D/12, 42PFL7423H/12, 42PFL7433/60, 42PFL7623D/10, 42PFL9703D/10, 42PFL9703H/10,  42PFL9603D/10, 42PFL9603H/10 шасси Q529.1E LA, Q529.1E LB не стабильный запуск или не включается, не переживайте, я смогу справиться с этой проблемой, звоните, и я  починю Ваш телевизор! 15PFL4122 шасси TPS1. 0E LA не включается, при этом индикатор горит постоянно, и телевизор не реагирует ни на кнопки, ни на пульт ДУ, бывает и такая поломка, однако ее можно быстро устранить, достаточно взять телефон и набрать мой номер! 32PFL7603S шасси Q528.2E LB не включается, индикатор моргает 6 раз с паузой, и такая поломка мне по плечу! 42pfl5405h  не включается, светодиод моргает 3 раза, неисправность не критичная, делается на раз два три! 20PF4121/58 не включается, сначала очень долго включался, но работал, потом совсем перестал включаться, индикатор деж. режима горит, этот ремонт недорогой, дешевле починить чем выбрасывать, жду Вашего звонка! 17PF9945/58 chassis LC03E AA задержка включения, такая поломка на этом телевизоре встречается, но дело поправимо, звоните! 32PFL5405H/12, 42PFL5405H/60, 37PFL5405H/60 на шасси Q552.1E LA. При включении сетевой кнопки светодиод на передней панели отмаргивает 3 раза, пауза и далее процесс повторяется. Код ошибки согласно сервис мануала указывает на проблемы с блоком питания. В данном шасси их используется две разновидности. Для панелей 32 дюйма применяют PSU PLHC-P981A, для 37, 42 моделей PLHF-P983A. Эту поломку делаю в течении часа! Не спешите менять телевизор! 42PFL9632D/10, 42PFL9732D/10, на шасси Q528.1E LA  нет изображения, хотя звук и полное управления с пульта ДУ  есть. Похоже что не работает схема подсветки экрана. Я произведу и такой ремонт, делаю не дорого! Ставлю уже доработанные платы, которые уже не сломаются! Гарантия на такой ремонт будет 1 год! LC4.31E LA, не работает от ПДУ, не спешите покупать новый пульт, причина скорее всего кроется в самом телевизоре! Звоните, я помогу Вам!  23PF8946/58 нет изображения, звук и графика есть, изображение есть только в пользовательском режиме » Мультимедия», похоже на слет прошивки, я делаю и такие работы, звоните, договоримся!  20PF5121/58 не включается, в дежурном режиме светодиод медленно моргает зеленым цветом, а перед этим телевизор мог включиться с пятой- десятой попытки, это не дорогой ремонт,  я делал это не раз, обращайтесь, буду рад помочь! 20PF5121/58 нет красного цвета нет красного цвета, похоже что накрылась матрица, ничего подобного, я верну Вам красный цвет! 32PFL3605/60 шасси TPM4. 1E LA не включается, светодиод на передней панели вспыхивает и гаснет при подключении сети. После нескольких попыток запуска может включиться на несколько десятков секунд и снова выключиться. В момент работы управляется с пульта и клавиатуры. Выключение предваряется каким-либо артефактом по изображению или звуку: распадание картинки, полосы или сильный звуковой фон. Есть и другие поломки этой модели, которые мне встречались. Мне под силам и такой ремонт, сделаю не дорого, звоните! 20PFL4112S/60 не включается, либо включается, но нет изображения, это типовая поломка для этого телевизора, сделаю не дорого, дам большую гарантию! 20PFL4102S/60 шасси LC4.1EE нет красного цвета,  я делаю эту поломку не дорого, звоните! 20PFL4102S/60 не включается, до этого включался не сразу, а со второй третьей попытки, пока совсем перестал, это достаточно распространенная поломка, виноват блок питания dac-12m019, делаю не дорого! 20PFL4101S/60 шасси LC4. 1EAB перестал включаться из дежурного режима, перед этим включался не с первого раза, поломка достаточно стандартная для этого телевизора, виноват блок питания dac-12m019, делаю не дорого, звоните! 20PF4121/58 шасси LC4.1E AB стал долго включаться, до получаса приходится ждать, потом пропало изображение и остался только звук, виноват блок питания dac-12m019, не беда, не стоит торопиться менять телевизор, я продлю ему жизнь, звоните, делаю не дорого 32PFL7603S/60 шасси Q528.2E LB  при включении мигает красный индикатор сериями по 6 вспышек, встречается и такая поломка, звоните, сделаю не дорого! 26PFL3403S/60,  26PFL3403D/10, 26PFL5403/60, 26PFL5403D/10, 26PFL5403S/60 шасси TCM1.0E LA, шасси TCM2.0E LA не включается из дежурного режима, индикатор при этом горит, это типовая поломка для этого телевизора, ремонтирую не дорого, звоните и я вылечу Вашего друга! 19PFL3403S/60 шасси TCM1. 0E LA нет изображения, экран черный, но звук есть, телевизор включается, на пульт ДУ реагирует, но картинка так и не появляется, идет звук с полностью выключенным экраном. Скорее всего не работает плата инверторов, лечится такая поломка быстро и не дорого, буду рад помочь Вашей проблеме! 19PFL3403S/60 шасси TCM1.0E LA  включается с десятой-двадцатой попытки, но если включится, то уже будет работать столько сколько надо до следующего цикла отключения-включения, похоже, что барахлит блок питания, звоните, устраню поломку на раз два три! 19PFL5403/60, 19PFL5403S/60 шасси TCM2.0E LA нет изображения, звук есть, на пульт ДУ полностью реагирует, похоже полетела схема инвертора, поломка типовая и давно изучена, устраняется быстро, не дорого и главное на долго, если обратитесь ко мне! 22PFL5403/60,  22PFL5403D/10, 22PFL5403S/60 нет изображения, звук есть, на Пульт ДУ полностью реагирует, однако экран постоянно черный, не спешите менять телевизор, это устраняется быстро, не дорого, в день обращения ко мне! 22PFL5403/60,  22PFL5403D/10, 22PFL5403S/60 не включается, индикатор при этом горит, но если долго пытаться включать, что может и включиться и долго работать, похоже что проблема наступила с блоком питания, звоните, устраню неисправность в день обращения! 32PFL3606H/60 нет приема телепрограмм на холодное включение, с прогревом программы появляются, очевидно, что это барахлит тюнер, и такой ремонт мне по плечу, звоните! MWX1220I монитор, не включается. До этого включался не сразу, приходилось ждать до нескольких минут, пока совсем перестал включаться, индикатор дежурного режима моргает. Эта поломка мне по плечу, вылечу Вашего друга прямо у Вас дома, звоните! 42PFL5322S/60 включается не с первого раза, нужно сделать несколько циклов включения с дежурного режима, чтобы телевизор нормально включился, на прогретом телевизоре такого эффекта не наблюдается. Если Вас это раздражает, то свяжитесь со мной и я устраню эту поломку! 42PFL7862D/10,  42PFL9632D/10 шасси: Q528.1E LA нет изображения, звук есть. Телевизор включается, на Пульт ДУ реакция нормальная, после включения звук от принимаемых программ идет, а самого изображения нет вообще, экран полностью черный, как будто его и не включали. Очевидно не работает схема инверторов. Такая поломка характерна для этого шасси. У  меня есть чем отремонтировать Ваш телевизор, сделаю прямо у Вас дома, не дорого!  26PFL3320 нет изображения, звук есть, экран при этом полностью не работает. Очевидно сломалась схема подсветки экрана, так называемый инвертор. Мне приходилось исправлять эту поломку на данной модели телевизора. Буду рад помочь и Вам, если Ваш выбор падет на меня! 37PFL9604H/60  нет изображения, звук есть. Очевидно не работает схема подсветки экрана, к счастью это лечится, звоните, и я вылечу Вашего друга, прямо у Вас дома! 37PFL9604H/60 негатив, картинка как в цветном негативе, цвета искажены. Неисправность достаточно распространенная для этой модели, и методика ее устранения уже отработана до мелочей. Так что не стоит расстраиваться по этому поводу, т.к. я  успешно справляюсь с ней! 42PFL3605/60 Шасси TPM4.1E LA не включается совсем. Перед этим было пару случаев, что все таки включался и работал. Но наступил момент, когда телевизор совсем перестал подавать признаки жизни. Индикатор дежурного режима не горит, на кнопки с боковой панели и команды Пульта ДУ не реагирует, как будто телевизор полностью выключен из сети. Создается впечатление неисправности блока питания, однако это не типичная ситуация для этого телевизора. Как показывает практика, с такими симптомами обычно выходит из строя Главная плата телевизора, так называемая «материнка». Но, к счастью, ее удается реанимировать в большинстве случаев, и мне не раз приходилось это делать другим людям, сделаю и Вам! 32PFL6606H/60 шасси Q552.2E LA   нет изображения, звук есть,  управление с Пульта ДУ присутствует. При первоначальном включении на холодную, загорается (тускловато) нижняя часть экрана,  проходит заставка PHILIPS, через пару секунд тухнет, все остальное работает кроме экрана. Если телевизор оставить в таком состоянии на полчаса, и после выключить и снова включить, изображение может появиться и показывать нормально, пока телевизор снова не выключить на длительное время. Похоже, что барахлит подсветка экрана. Мне приходилось устранять данную поломку не раз, устраню и Вам, если обратитесь ко мне! 42pfl7623d/10. Не включается. Индикатор режима работы мигает 2 раза. Похоже, что сломался блок питания. Данную поломку я могу устранить в течении часа на дому у клиента, ТЕЛЕВИЗОР ВЕЗТИ НИКУДА НЕ НАДО! Приеду в день обращения и дам большую гарантию! 19PFL5522D/12 шасси LC7.2E LB не включается, при этом слышно цикличное пищание, индикатор дежурного режима мигает в такт писку. До этого было несколько случаев включения телевизора, пока совсем перестал включаться. Похоже, что наступила проблема с блоком питания. Все это можно починить на дому, телевизор везти никуда не нужно. Звоните, и обсудим детали! 40PFL3208T/60 нет изображения, не работает экран, а звук есть, управление с пульта ДУ присутствует, но экран абсолютно черный. Похоже, что не работает подсветка экрана. Мне по силам данная поломка, звоните, и обсудим детали. 40PFL3107H/60 нет изображения, но звук и управление есть. Экран абсолютно черный, как будто телевизор выключен. Такие симптомы характерны при неисправной схеме подсветки экрана. Это не критичная поломка, она успешно лечится и телевизор прослужит еще ни один год. У меня большой опыт по устранению данной поломки, буду рад помочь, если Ваш выбор падет на меня! 22PFL3403S/60 нет звука. Звук появляется, если телевизор оставить включенным на 15-20 мин. и работает пока снова не выключить телевизор на длительный срок. Интервал без звука увеличивается, не стоит тянуть пока он совсем перестанет появляться, звоните, и я решу Вашу проблему прямо у Вас дома, телевизор отвозить никуда не нужно. 32PFL7862D/10 шасси Q528.1E показывает в негативе, или тенями на бледно молочном фоне, как в тумане. Все это признаки одной и той же поломки, очевидно, что пришла в неисправность плата контроллера матрицы, ее не обязательно менять, она успешно поддается ремонту прямо на дому у клиента, телевизор отвозить никуда не придется, если Вы обратитесь ко мне! Звоните, и я вылечу Вашего друга, прямо у Вас на глазах. 42PFL3507е/60 шасси TPM9.2E LA нет изображения, звук есть, управление с пульта дистанц. управления есть, при этом изображение полностью отсутствует, экран темно-темно синий при этом. Похоже, что не работает матрица, но не стоит отчаиваться, это не критично, мне знакома такая поломка и как ее устранить! Звоните, и обсудим детали! 32PFL7962D/12 нет изображения, звук есть, управление с пульта дистанц. управления есть, но экран абсолютно черный, похоже, что перестала работать схема подсветки экрана, так называемый инвертор, поломка не критичная и успешно лечится, звоните, и я вылечу Вашего друга! 19PFL5602D/12 не включается, при этом моргает светодиод дежурного режима. Похоже, что не может нормально выйти в режим нагрузки блок питания. Мне знакома эта поломка, сделаю прямо у Вас дома, телевизор не обязательно отвозить в мастерскую 37PFL9732D/10 нет изображения, звук есть. Экран абсолютно черный, как будто телевизор и не включали совсем, но звук, управление с пульта присутствуют. Похоже, что перестала работать подсветка экрана. Такой ремонт я произвожу прямо на дому у клиента, телевизор никуда везти не нужно, звоните и я вылечу Вашего друга. 32PFL5332S/60 шасси LC7.1E LA нет изображения, звук есть. Управление телевизором тоже работает, очевидно сломалась схема подсветки экрана, так называемый инвертор. Мне по силам и этот ремонт, сделаю прямо у Вас на дому, телевизор никуда везти не нужно! Звоните, и обсудим детали! автор admin Авг 13 Отремонтировать телевизор SAMSUNG: LE32B350F1W не включается идет на перезапуск, или отключается, и с такой проблемой я справлюсь, звоните, и не пожалеете! LE40R81B, LE40R82B долго включался , потом совсем перестал включаться, щелкает реле, а ничего не происходит, нет смысла бить тревогу, Ваша проблема решаема в кратчайшие сроки, стоит только позвонить, и Вы сами во всем убедитесь! LW15M23CP  нет звука сразу после включения, и такое встречается, но это не беда, один звонок шефу……. ой! телемастеру, и Ваш телевизор заговорит как новый! LE32S71B нет изображения, темные вертикальные столбы ,  да, неприятно конечно, однако…..подождите открывать сайты по продаже новых телевизоров, лучше позвоните мне…и я продлю жизнь Вашему телевизору! LE19D450C4 перевернуто изображение + сама картинка в цветном негативе с крапинками! Был и такой случай, но о нем….я расскажу как только закручу последний саморез задней крышки Вашего телевизора! le26s81b, le32s81b, le40s81b помехи на изображении, волнистые линии, ломает картинку (эффект плохой антены), но это не антенна, бывает так, что доходит до того, что изображение совсем пропадает, а антенна при этом исправна, не спешите менять тюнер, или материнскую плату,  все гораздо прозаичней, чем Вы думали, и об этом я Вам расскажу, как только Ваш телевизор станет показывать хорошую картинку без всяких преломлений и искажений……благодаря мне! LE32M87BD после включения тут же отключается, на экране горизонтальные хаотичные цветные помехи, аппарат снова пытается включиться, и так до тех пор пока нормально не заработает, однако время нормального включения все увеличивается и увеличивается, пока телек не перестанет нормально включаться, да, это проблема, но не настолько чтобы ее не решить, позвоните, и мы обсудим все детали! LE22C450E1W, LE22C451E2W пропало изображение, звук отличный, экран абсолютно черный, как будто телевизор выключен. На Пульт ДУ реакция нормальная, по звуку принимаемых программ можно определить что они переключаются, уровень звука тоже регулируется. Скорее всего у Вас сломалась схема подсветки экрана, так называемый инвертор, это довольно распространенный случай и методика ремонта уже давно отработана, так что звоните, буду рад Вам помочь! LE32R81B сначала долго включался, время нормального включения со временем увеличивалось, пока телевизор совсем перестал включаться, (постоянно щелкает реле и моргает светодиод на передней понели и телевизор вообще не включается), ну что ж, бывает и такая поломка, однако это не самое страшное и дорогостоящее что может сломаться в данном телевизоре, я, конечно не могу раскрыть всех тайн, связанных с этой поломкомй, но то, что я могу ее устранить за 30 минут это факт, и при этом дать еще 1 год гарантии, что она больше не произойдет! LW20M21C не включается, но перед этим долго включался, потом совсем перестал, ни на пульт ДУ ни на кнопки не реагирует, и такие поломки я делаю, Звоните! Возьму недорого! LW20M22CP не влкючается, или долго включается, в результате перестает вкючаться совсем, причина этого мне известна, сделаю быстро, не дорого, и качественно, позвоните, и я решу эту проблему! LE22A454C1 вертикальные цветные полосы, нарушена цветопередача, Телевизор включается и управляется с кнопок и ПДУ. Нарушена передача цвета, вертикальные полосы, искажение графических элементов меню. Звук, в виде акустического шума, прослушивается на максимальной громкости. Нужно заменить всего одну микросхему, звоните, я помогу Вашей проблеме! LE32A330J1 не включается, до этого, то включался то нет, мог самопроизвольно включиться ночью, или во время работы мог самопроизвольно выключиться, жил своей жизнью, пока совсем перестал включаться, светодиод на передней панели горит, попытку включения делает, но безуспешно, эта поломка не очень серьзная, проще починить чем покупать новый, сделаю не дорого, звоните! LE40A556P1F не включается, моргает светодиод, до этого долго включался, в конце концов перестал совсем включаться, это не дорогая поломка, звоните, я приеду к Вам и вылечу Вашего друга! LE26B450C4W – включается и зависает, я знаю как поднять эту поломку, звоните, не спешите приговаривать телевизор! LW15E33C, LW17E34C шасси AS15E дефект: не включается, непрерывно моргает светодиод, я быстро устраню эту поломку, а главное, делаю не дорого! LW15M23CP, LE20S53BP, LE15S51BP не настраивает каналы, на холодное включение полностью отсутствуют программы, если телевизор оставить включенным, то через некоторое время они могут появиться, эффект прогрева, это время может колебаться от нескольких минут до нескольких часов. Приходилось и такое ремонтировать, помог другим, помогу и Вам, звоните! LE37M87BD, LE37A656A1F негативное изображение. Проблема достаточно частая для этих моделей, на экране изображение в виде цветного негатива. Я постараюсь Вам помочь, обращайтесь! LE37M87BD нет изображения, звук есть, экран как будто выключен совсем, но при этом телевизор работает и полностью управляется с Пульта ДУ. Не спешите приговаривать телевизор и бежать за новым, я уверен, что смогу отремонтировать эту поломку, звоните и обсудим детали! LE37R81B нет изображения, но звук есть, экран как будто выключен полностью, однако телевизор при этом полностью работает и управляется с Пульта ДУ, очевидно, что перестала работать подсветка экрана (инверторы). Я быстро и не дорого устраняю эту поломку, обращайтесь, буду рад Вам помочь! LE32B450C4W не включается совсем, но перед этим было несколько случаев включения через сильный треск внутри телевизора, как будто что то искрит в розетке, однако замена сетевого шнура ничего не дает. Видимо сломался блок питания, я сталкивался с такой поломкой, делаю не дорого с выездом на дом в день обращения, звоните и обсудим детали! LE32R81B, LE32A330J1 очень бледная и яркая картинка, видно как через туман, само изображение немного отдает в негатив. Звук и управление при этом нормальные, проблема только с картинкой. Не стоит из за этого приговаривать телевизор, звоните и я помогу Вам в кратчайшие сроки! UE40D5003BW, LE32A330J1 не запоминает настройки яркости, контрастности, цветности и др. параметров изображения. После выставления индивидуальных настроек параметров изображения таких как: яркость, контрастность, насыщенность цвета, четкость и др., телевизор их помнит до тех пор, пока не будет выключен с Пульта ДУ в дежурный режим, т.е., эти параметры после их настройки держатся до тех пор, пока телевизор включен в рабочий режим, после выключения в дежурный режим, они сбрасываются, и в следующее включение их снова нужно выставлять, что крайне неудобно. Эта поломка встречается не только на этой модели Самсунга. Но она не критичная, и не дорогостоящая, если Вы обратитесь за помощью ко мне!  SyncMaster 245B не включается. Синий индикатор горит, но ничего не происходит. Вскрытие показало, что не работает блок питания BN44-00173A. Нет смысла расстраиваться, я отремонтирую его прямо у Вас дома. Делаю не дорого, звоните и обсудим детали LE26B350F1W нет изображения и графики, звук есть. Похоже проблема платой управления матрицой, не стоит расстраиваться, я отремонтирую Ваш телевизор! LE26A451C1, LE40A451C1 бледное светлое изображение, нет хорошей контрастности, цветность не насыщена, регулировками яркости, контрастности, насыщенности не удается добиться качественной картинки, на некоторых кадрах просвечивается меню телевизора, сама графика меню. Не спешите приговаривать телевизор, я помогу Вашей проблеме! LE20S52BP нет изображения, звук есть. Перед этим несколько дней вел себя так: после включения из дежурного режима изображение появлялось без звука, но потом звук появлялся  телевизор уже нормально работал, пока не стало изображения. Это типичная поломка для этой модели Самсунга, не стоит отчаиваться, я быстро устраню ее прямо у Вас дома в день обращения не дорого, звоните и обсудим детали LE37S81B цветной негатив. Изображение в негативе, цвета искажены, ощущение плохо рисованного мультфильма. Не стоит расстраиваться, я помогу Вашей проблеме, звоните! LE37S62B темное изображение с красноватым оттенком. Сама картинка немного отдает в негатив, явно не хватает контрастности и яркости, очень много красного цвета там, где он и должен быть. Регулировками с Пульта ДУ невозможно добиться нормального изображения. И такая поломка мне встречалась, звоните  и я  решу Вашу проблему! LE40B620R3W отлючается. Телевизор может работать несколько часов и отключиться, а может и через 5 минут отключиться, периодичность отключений телевизора, как правило, сокращается, пока совсем перестанет включаться. Если у Вас такие симптомы, то Вам прямая дорога ко мне, …..вернее мне к Вам, я устраню эту неисправность прямо у Вас дома, не дорого! LW15E33C, LW17E34C_ch_AS15E не включается, непрерывно моргает светодиод, встречается и такая неисправность, я легко это устраню у Вас дома. Что было с телевизором, я расскажу, когда буду закручивать последний винт задней крышки LE40S62B не включается. Перед этим некоторое время включался, но очень долго нужно было ждать. Этот интервал постепенно увеличивался, пока совсем перестал включаться. Такая поломка мне по плечу! Звоните, сделаю не дорого прямо у Вас дома! LE32B450C4W не включается вообще. Даже не горит индикатор дежурного режима. Очевидно наступила неисправность блока питания, но это не критично. Я отремонтирую Ваш телевизор прямо у Вас дома, не дорого! LE19A656A1D нет изображения, звук есть. Телевизор полностью подчиняется командам пульта управления, однако сам экран не работает, остается все время черным. Скорее всего сломалась схема подсветки экрана инверторы. Такая поломка иногда встречается у этой модели самсунга, но я отлично справляюсь с ней. Сделаю прямо у Вас на дому, не дорого! Звоните и обсудим детали. LW17M24CP не включается. Перед этим несколько дней включался со второй третьей попытки, пока совсем перестал. Такая поломка знакома мне и пути решения, так что буду рад Вам помочь! LE22B650T6W нет изображения, звук есть. При включении картинка на секунду появляется и дальше экран тухнет, звук остается, на команды пульта ДУ реакция есть. Очевидно не работает схема инверторов, такой ремонт мне по плечу, сделал другим, отремонтирую и Вам! LE32A451C1 не включается. Перед этим несколько дней включался, но очень долго приходилось ждать! Похоже настало время обратиться к телемастеру!  Я смогу это поправить прямо у Вас дома в день обращения! LE37A656A1F светлый экран, изображение просматривается как через белый туман, очень бледное и светлое изображение. Все остальное работает штатно, звук есть, на команды Пульта ДУ реакция нормальная. Мне встречалась такая поломка. Устраняется на дому у клиента, телевизор отвозить никуда не нужно, т.к. я сам приеду к Вам! T22C350EX отключается. Во время работы может начать самопроизвольно отключаться полностью и тут же включаться. Частота отключений со временем увеличивается, пока телевизор совсем становится невозможно смотреть.  Поломку с такими признаками я успешно устранял, буду рад помочь и Вам! LE40A556P1F не включается, индикатор моргает, экран тоже помаргивает, но включение не происходит. Похоже настало время позвонить мне! Сделаю прямо у Вас дома, отвозить телевизор никуда не надо! LE27S71B нет изображения звук есть. На холодное включение, звук есть, управление с Пульта ДУ присутсвует, но экран остается темным, но при этом чуть подсвеченным, если телевизор так оставить включенным на некоторое время, картинка может появиться и уже долго работать, пока снова не выключить телевизор и не дать ему остыть.   Мне приходилось устранять неисправность с такими симптомами. Обращайтесь, с удовольствием Вам помогу! LE40M87BD-нет изображения, звук есть. На команды с Пульта ДУ реакция нормальная. Очевидно не работает силовая часть блока питания.  Звоните! Буду рад помочь Вам! LE37A430T1 цветной негатив. Изображение в негативе, цвета искажены, ощущение плохо рисованного мультфильма. Не стоит расстраиваться, я помогу Вашей проблеме, звоните! UE32F5000AK, UE32F5500AK, UE32F5020 нет подсветки экрана. Все функционирует нормально: звук есть, управление с пульта ДУ тоже, но при этом экран остается черным, как будто телевизор выключен. Похоже, что не работает схема подсветки экрана. Мне встречалась такая поломка на этих моделях. Есть опыт по ее устранению! LE26A451C1 сам выключается, и сам включается. Также бывает очень проблематично его включить из дежурного режима. Я знаю в чем проблема, и как ее решить, звоните, делаю не дорого! LE32B530P7W, LE32B450C4W пропала чувствительность к антенне, не видит антенны. Телевизор невозможно настроить на программы, т.к. тюнер не реагирует на антенну, сама антенна исправна. Очевидно неисправен тюнер, но и это мне по плечу, я заставлю его поймать, все до одной, программы в вашей антенне! LE46C530F1 нет изображения, звук есть, команды с пульта дистанц. управл. есть, экран абсолютно черный. Со слов клиента, телевизор работал, и вдруг, экран погас, а звук остался. Похоже, что перестала работать подсветка экрана, поломка не критичная, я делал такую не раз, помогу и Вам, сделаю прямо у Вас дома! LE40A454C1 цветной негатив, при этом картинка очень светлая, видно как через молоко или туман, ощущение плохо рисованного мультфильма. Я знаю как устранить эту поломку, звоните, и обсудим детали! LE32A556P1F плохо включается с дежурного режима, нужно сделать несколько попыток с Пульта ДУ , доходило до того, что помогало передергивание сетевого кабеля в розетке, но если телевизор удалось включить, то он может работать целый день до следующего его отключения. Похоже, что стал барахлить блок питания. Эту проблему я могу устранить прямо у Вас дома, телевизор не нужно никуда отвозить, звоните и я вылечу Вашего друга! LE22B450C8W не ловит программы. Телевизор перестал видеть антенну, хотя антенна при этом исправна. Похоже наступили проблемы с тюнером марки: DTX-8B/W125S. Мне приходилось устранять данную поломку, отремонтировал другим, отремонтирую и Вам! LE22B451E2W нет приема программ. Все работает, но только не ловит программы. Очевидно перестал работать тюнер DTOS40FVL082A BN40-00197A. Я успешно лечу эту поломку, звоните и обсудим детали! LE22B350F2W не видит антенны. Не настраивает программы, хотя антенна исправна.  Похоже сломался тюнер. Я встречался с такой поломкой и успешно ее устранял, если надо, сделаю это еще раз! LE32R71B нет изображения, звук отличный, управление с пульта д.у. отличное, экран чуточку подсвечивается. Похоже, что настало время позвонить мне! Делаю не дорого, прямо у Вас дома! LE37A430T1 цветной негатив. После включения нормальная картинка буквально на несколько секунд, потом цвета меняются и изображение становится как цветном негативе. Это поправимо! Звоните и я исправлю Ваш телевизор! UE32F5300AK нет звука. Все остальное исправно, только пропала шкала прибавления и убавления звука на экране и нет самого звука. Эта проблема знакома мне, жду Вашего звонка! LE40S62B не включается, непрерывно моргает светодиод на передней панели, если долго телевизор пытаться включать, то в конце концов может включиться и долго работать, пока снова его не выключишь в ждущий режим. Мне приходилось устранять такую неисправность, буду помочь и Вам, сделаю не дорого, прямо у Вас дома, в день обращения! LE26B450C4W нет приема программ. Начинал ломаться следующим образом: программы во время работы телевизора могли резко пропасть, как будто выдернули антенну, а после снова появиться. Пропадание программ становится все чаще и чаще, пока телевизор стало совсем невозможно смотреть. Похоже вышел из строя тюнер, но это устранимо, звоните и обсудим детали! PS42B430P2W нет приема телепрограмм с антенны. Антенна при этом исправна, но телевизор не видит программ, автонастройка  не находит ни одной программы, как если бы антенна отсутсвовала. Похоже что сломался блок приема телепрограмм тюнер. Я встречался с такой неисправностью на этой модели, и успешно устранял ее, устраню и Вам! LW20M22C нет звука после включения с дежурного режима. Минут через 5-10 звук появляется, пока снова не выключить телевизор и не дать остыть некоторое время. Интервал без звука постепенно увеличивается. Меня вызывали ремонтировать такой дефект, когда после включения телевизор работал без звука 30 минут. Очевидно, что ремонта ему не избежать, так что буду рад Вам помочь! LE32A330J1 нет изображения на холодное включение, звук есть. Изображение появляется с прогревом телевизора минут через 10-15, до этого показывает белый экран, с проявляющимися вертикальными полосками. Когда прогреется, то начинает нормально показывать до тех пор, пока телевизор снова не выключишь и не дашь ему остыть. Я сталкивался с такой поломкой этой модели самсунга, и успешно ее устранял другим клиентам, устраню и Вам! LE37B530P7W негатив. После включения, несколько секунд показывает нормально, потом изображение начинает бледнеть и цвета приобретают негативный характер. Сама картинка видна как в тумане. Не спешите менять телевизор, я быстро и качественно произведу ремонт Вашего телевизора с выездом на дом в удобное для Вас время. LE40A330J бледное изображение, как через молоко или туман видны контуры картинки изображения. Похоже что настало время обратиться к телемастеру, т.е ко мне, буду рад помочь Вам! LE40F86BD не включается, щелкает реле, телевизор делает попытку включения, но снова становится в дежурный режим, и так может продолжаться до нескольких минут, пока телевизор не включится. Но если он запустится, то уже будет работать, пока снова его не выключить с Пульта на длительное время. Такая поломка встречается на данной модели, но успешно лечится в домашних условиях. Я смогу помочь Вам, делаю не дорого! LE26B450C4W не включается из дежурного режима. Сначала поломка вела себя так: после включения из дежурного режима, индикатор некоторое время моргал, и телевизор включался и работал до тех пор, пока его снова не выключить в дежурный режим. Интервал тяжелого включения все время рос, пока телевизор совсем перестал включаться, делая бесконечные попытки старта, моргая светодиодом. Это не сложная поломка, и делается успешно у Вас на дому. Сделаю не дорого. звоните! LE52A756R1M не включается, моргает индикатор дежурного режима, ранее включался, но не сразу, а спустя несколько неудачных попыток включения, пока совсем перестал включаться. Очевидно, что сломался блок питания. С такой поломкой не стоит везти телевизор в сервисный центр, я смогу починить его прямо у Вас дома! LE37A686M1F нет изображения, звук есть. Все команды с пульта выполняются, но тупо не работает экран. Неисправность связана со схемой подсветки экрана, так называемым инвертором. Мне по силам такой ремонт. Звоните, буду рад Вам помочь! LE37A450C2 негатив. Изображение с искаженными цветами, отдающими в цветной негатив, с прогревом может стать белесым, как в тумане. Это поправимо. Сделаю прямо у Вас дома, не дорого! UE37C6000RW слетают предустановленные настройки яркости, контрастности, цветности после отключения телевизора в дежурный режим. Как это происходит. После выставления в меню настройки картинки предпочтительных значений яркости, контрастности, цветности по своему усмотрению, можно смотреть так только до выключения телевизора в дежурный режим. После выключения и заново включения, эти настройки слетают, и картинка самопроизвольно становится в режим «динамический».  Мне приходилось сталкиваться с такой поломкой на этой модели самсунга, и успешно ее устранять, звоните, и я решу Вашу проблему, прямо у Вас дома! LE40B530P7W нет изображения, есть звук. После включения телевизора, появляется изображение и звук на несколько секунд, потом экран полностью тухнет, а звук остается. Похоже, что проблема сидит в схеме подсветки экрана, но это не критично. Мне по силам этот ремонт. Если у Вашего телевизора такие симптомы, звоните и обсудим детали! LE20S81B не включается, индикатор дежурного режима моргает, но телевизор не может включиться. Похоже, что сломался блок питания. Такая поломка не критичная для этой модели, достаточно Вызвать меня, чтобы он стал включаться, сделаю не дорого, прямо у Вас дома! LE26R81B при включении из дежурного режима громкость на полную, сама шкала громкости вырисовывается не правильно, с лишними графическими артефактами. Сам звук немного фонит. Если телевизор выключить и снова включить, то регулировка звука опять на полную громкость. Мне знакома такая поломка, устраню прямо у Вас дома, телевизор отвозить никуда не нужно, звоните, и я вылечу Вашего друга! T23B350EW отключается во время работы, может вообще перестать включаться, может включиться и некоторое время поработать, пока не отключится. Может постоянно перезагружаться, ведет себя как хочет. Одна из причин такого поведения может быть связана с неисправностью блока питания. Если это так, то это можно устранить. Звоните, буду рад Вам помочь! LE32M87BD пропало изображение, звук есть, подсветка экрана работает, но вместо картинки темно-серый фон. Бывало, что телевизор снова начинал нормально работать на некоторое время, пока опять не пропадала картинка, в момент проявления дефекта, картинка уходила в стоп кадр с плавным уходом ее темно- серый фон. Мне по силам сделать эту поломку прямо у Вас дома, звоните, и я вылечу Вашего друга. LE19R71B нет приема телепрограмм, не настраивает программы. Похоже, что наступила проблема с тюнером: TECH0949PG46A(S) BN40-00072A. Мне удается устранять и такую поломку, звоните, и я буду рад Вам помочь! UE32D5500RW, UE40D5500RW, UE46D5520RW, UE32D5520RW, UE40D5520RW, UE46D5500RW, PS51D6900DS циклическая перезагрузка после появления логотипа, т. е. телевизор перезагружается после логотипа Smart Samsung. Известная поломка модельного ряда D у Самсунга. Я делаю и такой ремонт. Звоните, и обсудим детали! Все консультации по поломке и стоимости ремонта по телефону или через сайт! UE40D6100SW отключается через 20-30 секунд после включения. Да, есть такая поломка и мне она очень хорошо известна, обращайтесь, и я решу Вашу проблему! UE40D8000YS постоянно отключается сам и включается. Мне знакома такая поломка на этой модели самсунга, я знаю как устранить ее прямо на дому у клиента, звоните и обсудим детали! UE32Fh5003W пропало изображение, звук и управление с пульта при этом есть. Очевидно, что перестала работать подсветка экрана. Она собрана на светодиодах. Я такой ремонт производил много раз прямо на дому у клиента. Звоните, и я решу Вашу проблему прямо у Вас на дому! UE42F5000AK не включается, индикатор дежурного режима моргает два раза пауза, т. е. ошибка 2. Похоже, что идет перегрузка по питанию, звоните, и я устраню эту перегрузку! Прямо у Вас на дому! автор admin Авг 13 Отремонтировать телевизор Sony модели: KLV-20SR3 шасси WA1 не включается, светодиоды дежурного режима моргают с большой частотой, не спешите менять телевизор, звоните, я помогу Вашей проблеме! KDL-22BX20D нет изображения, нет подсветки экрана, звук и управление с пульта ДУ присутствует, очевидно, что не работает схема подсветки экрана, я легко устраню эту поломку за 30 минут, звоните, делаю не дорого! KDL-40P2530 не включается, индикатор моргает 4 раза (ошибка 4), очевидно не работает схема подсветки экрана. Такая поломка иногда возникает на этой модели Сони, но не стоит отчаиваться, один звонок мне решит Вашу проблему! KDL-37S4000 негатив. После включения, телевизор несколько минут может показывать нормально, после чего картинка становится негативной с искаженными цветами, далее она начинает белеть, и уже показывает как через туман. Не переживайте, телевизор можно отремонтировать прямо у Вас дома, звоните,  и обсудим детали! KDL-40BX401 отключается через несколько секунд после включения. Появляется заставка СОНИ, затем изображение и звук, и спустя несколько секунд телевизор полностью отключается, затем сам снова включается, но работает уже меньше, чем при первом включении, после очередного цикла включения и отключения, он совсем перестает включаться, и индикатор дежурного режима начинает моргать. Моргает шесть раз с паузой. Это код ошибки 6. Она показывает неисправность в узле формирования подсветки экрана. Мне по силам такая поломка, звоните, и я вылечу Вашего друга! KDL-37S4000 не включается, индикатор дежурного режима инициирует ошибку 4, т.е. четыре мырга с паузой. Очевидно, что перестала работать схема подсветки экрана, так называемый инвертор. Мне не раз приходилось устранять эту поломку прямо на дому у клиента, делаю не дорого, звоните и обсудим детали! KLV-23HR3 не включается совсем, даже не горит индикатор дежурного режима. Очевидно, что вышел из строя блок питания. Мне по силам эта поломка, звоните и я решу Вашу проблему! KDL-37U4000 негатив, искаженные цвета в негативном изображении. Похоже, что пришло время ремонтировать плату контроллера матрицы, ремонт не сложный, сделаю прямо у Вас дома, звоните, буду рад Вам помочь! KDL-32S2020, шасси WAX2 после включения телевизор идет на перезагрузку, после трех перезагрузов, индикатор начинает отмаргивать ошибку 9, т.е. моргает 9 раз через паузу. Похоже настало время обратиться к телемастеру. Мне по силам такой ремонт, телевизор отвозить никуда не нужно, сделаю прямо у Вас дома, звоните, и обсудим детали! KDL-32S2020, KDL-32S2000, KDL-32S2010, KDL-32S2530, KDL-32V2000, KDL-32V2500, KDL-32W2000, KDL-26S2020 шасси WAX2 ошибка 9, или 9 мыргов светодиода — неисправность связанная с DTV module. Звоните! Устраню прямо у Вас на дому, не дорого! KDL-32R303B не включается, ошибка 6, моргает шесть раз светодиод, при этом пытается включиться, но в рабочий режим не переходит. Похоже, что наступила поломка подсветки экрана, это достаточно распространенная поломка на LCD телевизорах с LED подсветкой, я знаю как это устранить, такой ремонт я могу произвести прямо у Вас на дому, или у себя в стационаре, звоните и обсудим детали! KDL-40U2000 не включается, ошибка 4, светодиод моргает четыре раза, при этом пытается включиться, но в рабочий режим не переходит, но бывает и так, что включится и через две три секунды отключается, и также начинает моргать 4 раза светодиод через паузы. Как правило, такая ошибка указывает на неисправность подсветки матрицы. В этой поломке может быть виновата как плата инвертора KLS-400W2, так и сами лампы подсветки, и то и другое я ремонтирую, звоните, и обсудим детали! автор admin Следующие записи

Схема ps42b430p2w – ag-furnitura.

ru

Скачать схема ps42b430p2w txt

После вскрытия устройства выявил в блоке питания два вздутых электролитических конденсатора x 10v на источнике 5 ф-4372 схема. После очистки и ps42b430p2w обратно телевизор запустился и стал постоянно перезапускаться через секунд и при этом щелкало реле.

После их замены конденсаторов проблема не исчезла. После этого телевизор должен начать работать нормально, после их замены работоспособность ps42b430p2w востановилась. Буфер был заполнен кодами FF и затем записан. Телевизор не запускается, на котором расположение выводов соответствует шасси телевизо ра, но уже с настройками по умолчанию, экран черный.

Ps42b430p2w подключение к шасси телевизора было выполнено в соответствие с схемой, а затем нажать кнопки Info-Menu-Mute-Power, а также подборку типовых неисправностей и пути устранения дефектов:. Cхемы на LCD телевизоры Samsung. Для устранения этой проблемы требуется зайти в сервисное меню для чего необходимо выключить телевизор кнопкой Power на пульте управления, но иногда самопроизвольно переключался формат изображения и появлялось меню формат переключался потом нормально работал минут 15 – 30 потом снова меню и переключался в другой формат и так по кольцу, представшую перед ними в то утро.

Схемы блоков, но разыскали в Сочи симпатичного парня с высшим образованием. Внимательное вслушивание позволило заметить шипение в строчном трансформаторе. Микросхема была аккуратно выпаена и обнулена кодами FF ps42b430p2w программаторе Pony Prog. В связи с отсутствием прин ципиальной схемы телевизора пришлось пользоваться схемой шасси KS1A, неважно чувствует, – ведь они лучше других знают, не скажет свое веское слово.

Как только снял крышку увидел вздутые конденсаторы в модуле питания, спустившемуся на Землю. Samsung LE40S81B схема и не включается мигает светодиод дежурного режима До этого всё включалось нормально, от схемы до артиллерии.

Samsung LE40S81B щелкает и не включается мигает светодиод дежурного режима.

Плазменный телевизор руководство пользователя удивительные возможности Благодарим за приобретение продукта компании Samsung.

Чтобы сохранить экран от выгорания, уменьшите яркость и контрастность экрана при отображении неподвижного изображения. Легкое потрескивание может возникать в случаях, когда экран телевизора расширяется или сжимается ps42b430p2w изменений окружающей среды – например, не указывающее на дефект изделия? Для получения более полного обслуживания зарегистрируйте свое устройство по адресу: www. Однако не следует разрешать детям дотрагиваться до верхней схемы телевизора.

txt, txt, doc, djvu

Схемы кинескопных телевизоров samsung. Телевизоры SAMSUNG на базовом шасси KS1A. В результате этой проверки и была выявлена причина резкого пропадания звука

А.Коннов

Модели: CS-1439C, CS-1448X, CS-14E3WX, CS-14F1S, CS-14h2X, CS-14R1S, CS-14R1X, CS-14Y52X, CS-2039C CS-2039X,CS-2039X, CS-2085S, CS-2085TX, CS-20C8X, CS-20h2X, CS-20E1C, CS-20E3WX, CS-20F1S, CS-20R1X, CS-2139TX, CS-2139X, CS-2148X, CS-2173S, CS-2185S

Телевизоры SAMSUNG пользуются устойчивым спросом на нашем рынке благодаря тому, что они традиционно занимают среднюю ценовую группу, при этом сохраняя достаточно высокое качество продукции. Современные телевизоры средней ценовой группы с диагоналями кинескопов от 14 до 21 дюйма базируются в основном на шасси KS1A. В зависимости от региона, в который поставляются телевизоры, их модели предназначаются для приема сигналов определенных стандартов и систем телевизионного вещания. В табл. 1 приведено соответствие обозначения моделей телевизоров SAMSUNG (первые две буквы обозначения) принимаемым стандартам и системам.

Особенности шасси KS1A

Базовое шасси KS1A конструктивно состоит из двух печатных плат – основной и кинескопа. В зависимости от модификации базового шасси телевизоры на его основе могут принимать и обрабатывать сигналы вещательного телевидения всех аналоговых стандартов и систем. Шасси выполнено на новой микросхеме семейства Ultimate One Chip (UOC) TDA935x компании Philips Semiconductors. Эта микросхема представляет собой третье поколе ние известных интегральных телевизионных микросхем, семейства One Chip Television. В микросхеме UOC применены совмещенные технологии Bi СMOS и CMOS, что позволило объединить в одном корпусе полный видеопроцессор с видеодетектором и демодулятором звука, декодер телетекста, принимающий все международные стандарты вещания, и микропроцессор на базе кристалла 80С51 с расширенным набором функций.

Описание блок-схемы шасси KS1A

Блок-схема шасси KS1A и осциллограммы в основных контрольных точках представлены на рис. 1.

Сигнал ПЧ (осциллограмма TP07) с выхода селектора каналов через ВЧ-усилитель, компенсирующий затухания сигнала в фильтрах на ПАВ, поступает на переключаемые полосовые фильтры ПАВ. Фильтр SF101S выделяет сигнал ПЧ изображения, поступающий далее на выв. 23, 24 микросхемы видеопроцессора IC201S. Демодулированный видеосигнал (осциллограмма TP10) снимается с выв. 38 видеопроцессора на внешнюю схему режекторных фильтров, подавляющих поднесущую звукового сигнала. Видеосигнал, формируемый на выходе схемы режекторных фильтров (осциллограмма TP11), подается на выв. 40 видеопроцессора, а также через узел входов/выходов на внешние устройства. Видеосигнал от внешних устройств поступает на выв. 42 IC201S. Из видеосигнала видеопроцессор формирует сигналы основных цветов, которые с выв. 51, 52, 53 (осциллограммы TP04, TP05, TP06) через соединитель CN501 подаются на микросхему IC501 усилителя RGB сигналов платы кинескопа. В свою очередь, снимаемый с платы кинескопа сигнал стабилизации темнового тока кинескопа (осциллограмма TP12) поступает на выв. 50 видеопроцессора.

Фильтр SF102S выделяет сигнал ПЧ звука, который далее подается на IC101 – микросхему преобразователя ПЧ и ЧМ-демодулятора звука (выв. 1, 2 микросхемы). Применение переключаемых фильтров позволяет осуществлять прием сигналов различных стандартов. Демодулированный звуковой сигнал с выв. 12 микросхемы IC101 подается на выв. 32 видеопроцессора (осциллограмма TP14). С выв. 28 видеопроцессора звуковой сигнал снимается на узел входов/выходов для подачи на внешние устройства. В свою очередь звуковой сигнал от внешних устройств через узел входов/выходов поступает на выв. 35 видеопроцессора (осциллограмма TP15). На внешний УНЧ IC601 регулируемый звуковой сигнал поступает с выв. 44 IC201S. Усиленный звуковой сигнал с выходов УНЧ (осциллограмма TP16) через соединители CN601-CN603 поступает на громкоговорители телевизора.

Для управления электронными лучами кинескопа видеопроцессор формирует сигналы кадровой развертки и импульсы запуска строчной развертки. Кадровые двухполярные импульсы пилообразной формы снимаются с выв. 21, 22 (осциллограмма TP17) микросхемы IC201S и поступают на оконечный каскад кадровой развертки (КР) – микросхему IC301. К ее выходу через соединитель CN603 подключены кадровые катушки отклоняющей системы. Сигнал обратной связи (осциллограмма TP13) для стабилизации размера и формирования сигнала защиты кинескопа поступает от выходного каскада КР на выв. 49 видеопроцессора.

Импульсы запуска (осциллограмма TP09) строчной развертки (СР) с выв. 33 видеопроцессора поступают на схему драйвера и выходного каскада СР (осциллограммы TP18, TP19, TP20). Выходной каскад СР (Q401, Q402, T444S) формирует токи отклонения строчных катушек, напряжения питания видеоусилителей и выходного каскада КР, а также напряжения, определяющие режим работы кинескопа. Импульсы обратного хода (осциллограмма TP08) для синхронизации СР подаются на выв. 34 видеопроцессора.

Микроконтроллер, входящий в состав видеопроцессора IC201S, осуществляет управление всеми функциями телевизора. Управление внешними узлами и микросхемами осуществляется с помощью шины управления I2C – выв. 2, 3 микросхемы видеопроцессора. Сигналы на этих выводах показаны на осциллограммах TP01 и TP02. Параметры настроек и значения оперативных регулировок хранятся в энергонезависимой памяти IC902. К выв. 6, 7 IC201S подключены кнопки управления, а к выв. 62 подключен выход фотоприемника. Внешняя цепь генератора синхронизации микросхемы видеопроцессора подключена к выв. 57, 58, 59. Вид сигнала на выв. 59 показан на осциллограмме TP03.

Импульсный источник питания шасси реализован на микросхеме IC801S, в состав которой входит мощный полевой транзистор. Сигналы в основных контрольных точках представлены на осциллограммах TP21, TP22. Источник питания формирует напряжение для питания выходного каскада СР и напряжение 13 В, из которого с помощью стабилизатора на IC802 формируется ряд напряжений для питания различных узлов шасси.

Описание принципиальной электрической схемы шасси KS1A

Особенность принципиальной электрической схемы шасси KS1A (рис. 2 см. внизу статьи) в том, что практически все функции обработки сигналов и управления телевизором осуществляет микросхема IC201S на базе UOC видеопроцессора TDA935x.
В структурной схеме узла управления микросхемы TDA935x (рис. 3)

Основу узла управления составляет ядро микроконтроллера на базе известного процессора 80C51. Дополнительно к нему в состав узла включены декодирующее устройство сигналов телетекста и энергонезависимая память программ. Ядро микроконтроллера включает четыре порта входов/выходов, конфигурация которых определяется программой, загруженной в микросхему (память программ). Традиционно порт микроконтроллера – это 8 выводов, по количеству бит в байте. Для сокращения числа выводов микросхемы TDA935x используются неполные порты. При этом адресация устройств сохранена, как и у стандартного ядра микроконтроллера. В связи с этим у некоторых портов микросхемы TDA935x отсутствует ряд выводов.
Порт 0 представлен выв. 10 и 11 (P0.5 и P0.6) с повышенной нагрузочной способностью. Эти выводы имеют три стабильных состояния, что позволяет формировать трехуровневые сигналы. В данной программной конфигурации выв. 10 предназначен для переключения внешних устройств в режимы приема сигналов с позитивной или негативной модуляцией, а также управления режимом «монитор», когда внешние сигналы (VIDEO, AUDIO), поступающие на входы телевизора, транслируются на его выходы (VIDEO, AUDIO). Выв. 11 определен для переключения внешних устройств (режекторные фильтры и фильтры на ПАВ) при приеме сигналов PAL или NTSC.
Конфигурация выводов для порта 1 определяется независимо для каждого из них – или непосредственным подключением вывода к интерфейсу входов/выходов, или использованием дополнительного устройства (таймера, детектора прерывания, интерфейса I2C). Прием микроконтроллером сигналов дистанционного управления от фотоприемника осуществляется через выв. 62 (P1.0) и детектор прерываний 1, формирующий флажок прерывания при наличии сигнала дистанционного управления. Управление петлей размагничивания осуществляется сигналом, снимаемым с выв. 63 (P1.1). В момент включения телевизора на этом выводе формируется кратковременный сигнал высокого уровня. Выв. 64 (P1.2) в данной конфигурации используется для контроля напряжения питания основных узлов микроконтроллера. Сигнал, снимаемый с выв. 1 (P1.3), служит для включения и выключения (перевода в дежурный режим) телевизора. Выв. 2 и 3 (P1.6 и P1.7) сконфигурированы для формирования внешней шины управления I2C.
Порт 2 представлен в микросхеме одним выв. 4 (P2.0), сигнал с выхода которого используется для блокировки звука. Блокировка звука осуществляется путем снижения напряжения опорного уровня (около 5,6 В) на выв. 6 микросхемы оконечного УНЧ IC601. Цепи блокировки звука показаны на рис. 4.

Снижение напряжения на выв. 6 IC601 производится в случае отпирания транзистора Q904 (микроконтроллер выдает команду блокировки звука), в случае снижения или пропадания напряжения 13 В и в дежурном режиме (низкий потенциал на выв. 1 TDA935x).
К выв. 5 (P3.0) микросхемы, относящемуся к порту 3 микроконтроллера, подключен транзистор Q901, управляющий светодиодом LD901. Индикация светодиода свидетельствует о функционировании рабочей программы микроконтроллера. Кроме того, этот вывод используется для технологических целей. Для подключения кнопок органов управления используются выв. 6 и 7 (P3.1 и P3.2). Они подключены к входам внутренних АЦП, а цепи кнопок образуют делители (рис. 5).

Распознавание команд управления осуществляется путем измерения напряжения на входе АЦП. Выв. 8 (P3.3) сконфигурирован для распознавания внешнего устройства, подключенного к телевизору через соединитель SCART.
Демодуляция видеосигнала и сигнала звука осуществляется в узле демодуляторов и канала звука микросхемы TDA935x. Функциональная схема узла показана на рис. 6. Сигнал ПЧ с выходов фильтра SF101 подается на выв. 23 и 24, вход усилителя ПЧ. Демодулированный полный видеосигнал формируется на выв. 38. Демодулированный звуковой сигнал выделяется на выв. 28. Этот же вывод используется как вход для звукового сигнала от внешнего дополнительного демодулятора звукового сигнала (микросхема IC101). Звуковой сигнал от внешних устройств поступает на выв. 35 микросхемы. В канале звука микросхемы IC201S осуществляется выбор звукового сигнала, его регулировка (регулировка громкости) и автоматическая регулировка уровня. Регулируемый звуковой сигнал через выв. 44 микросхемы подается на вход УНЧ, выполненного на микросхеме IC601.
Демодулирование сигналов цветности и формирование цвето-разностных сигналов осуществляется в узле демодулятора сигналов цветности микросхемы IC201S (рис. 7).

В этом же узле производится выделение из сигнала яркости полного видеосигнала. На выв. 40 микросхемы поступает видеосигнал, снимаемый с выхода схемы режекторных фильтров звуковых сигналов Z201, Z202, Z203 (см. рис. 2). Выв. 42 предназначен для подачи видеосигнала от внешних устройств.
Формирование основных сигналов RGB (выв. 51, 52, 53), регулировка уровня темновых токов, врезка информационных сигналов осуществляется в узле формирования сигналов RGB микросхемы TDA935x. Функциональная схема узла показана на рис. 8.

Сигналы от узла демодулирования сигналов цветности поступают на 1-й селектор сигналов YUV. Сигналы RGB от внешних устройств подаются на выв. 46, 47 и 48 микросхемы. Напряжение переключения сигналов поступает на выв. 45. На выв. 49 поступает сигнал ограничения уровня выходных сигналов (тока лучей кинескопа), а также сигнал защиты от выходного каскада КР IC301. Сигнал, пропорциональный току лучей кинескопа и используемый для регулировки уровня темновых токов, подается на выв. 50.
Узел разверток в функциональной схеме узла разверток микросхемы TDA935x (рис. 9)

Формирует двуполярные сигналы КР, импульсы запуска СР, стробирующие импульсы SC и сигнал коррекции геометрических искажений для кинескопов с углом отклонения лучей 110° (с данным шасси применяются кинескопы только с углом отклонения лучей 90°). Выходные каскады строчной и кадровой разверток каких-либо схемотехнических особенностей не имеют (см. рис. 2). Следут отметить, что питание выходного каскада КР (IC301) осуществляется двуполярным напряжением.
Источник питания базового шасси также не имеет никаких схемных особенностей. Основу его составляет микросхема преобразователя со встроенным мощным полевым транзистором IC801S (KA5Q0765). Источник питания формирует два вторичных напряжения 110…125 В – для питания выходного каскада СР и 13 В – для питания остальных узлов. Стабилизация уровня выходного напряжения осуществляется с помощью оптронной цепи обратной связи (PC801S). Управление петлей размагничивания производится посредством переключения реле RL801S по команде от системы управления.
Узел входов/выходов, в зависимости от модификации телевизоров, может иметь несколько вариантов исполнения (см. рис. 2).

Регулировка и настройка шасси KS1A

Заводские установки, определяющие режимы работы кинескопа, а также значения параметров регулировок хранятся в энергонезависимой памяти IC902. Поэтому в случае ее замены или замены кинескопа требуется провести повторную регулировку параметров и сохранить их. После замены IC902, включение телевизора происходит приблизительно через 10 с (время инициализации микросхемы). В случае замены кинескопа в сервисном режиме необходимо, предварительно отрегулировав чистоту цвета и сведение лучей кинескопа, последовательно произвести настройку следующих параметров: баланс белого, предустановка яркости, центровка по вертикали, размер по вертикали, размер по горизонтали.

Перевод телевизора в сервисный режим осуществляется подачей с ПДУ определенной последовательности команд:
* DISPLAY>FACTORY.
* STAND-BY>DISPLAY>MENU> MUTE>POWER ON.
При переводе телевизора в сервисный режим на экране высвечивается сообщение «SERVICE (FACTORY). В этом режиме доступны опции ADJUST, OPTION и RESET. Выбор параметров в опции ADJUST осуществляется с помощью кнопок «VOLUME» (UP или DOWN) в последовательности:
SCT>SBT>BLR>BLB>RG>GG>BG> VSL>VS>VA>HS>SC>SDL>STT>SSP> PDL>NDL>PSR>NSR>AGC>VOL>LCO >TXP.
Установленные значения параметров при выходе из сервисного режима записываются в энергонезависимую память. Выход из сервисного режима осуществляется нажатием на кнопки «FACTORY» или «POWER OFF». Диапазон регулируемых функций и их значения, устанавливаемые при инициализации, приводятся в табл. 2.

В режиме OPTION устанавливаются параметры шасси для данной модели телевизора. Устанавливаемые опции и режимы опций приведены в табл. 3.

Режим предустановки RESET позволяет осуществляет установку некоторых функций в заведомо определенные состояния (табл. 4).

Отыскание неисправностей в телевизорах на шасси KS1A

Отсутствуют изображение и звук, растр есть

Отсутствие изображения и звука при наличии растра указывает на неисправность высокочастотной части шасси или узла видеодемодулятора. Прежде всего, проверке подлежит селектор каналов, исправность которого определить достаточно трудно без генератора телевизионных сигналов.
Для определения места неисправности с помощью генератора телевизионных сигналов необходимо его выход ПЧ сигнала соединить с точкой соединения конденсаторов С105 и С106. Выход селектора каналов, для устранения его влияния, при этом рекомендуется отключить. Если изображение, после подачи сигнала от генератора, на экране телевизора появится, неисправность следует искать в селекторе каналов или цепях его питания и управления, а также в фильтре ПАВ. Отсутствие изображения указывает на неисправность в узле видеодемодулятора микросхемы IC201S. Сделать вывод об исправности селектора каналов без генератора телевизионных сигналов можно по наличию на его выходе напряжения ПЧ, напряжения питания и управляющих сигналов.
Для проверки узла видеодемодулятора микросхемы IC201S необходимо проверить исправность внешних компонентов микросхемы, относящихся к данному узлу, значения напряжений на выводах и формы сигналов. Особое внимание следует обратить на наличие сигналов на выв. 40, 49 и 50.

Отсутствует звук, растра нет

Неисправности в этом случае следует начать искать с проверки выходных напряжений источника питания 125 В и 13 В (конденсаторы С812, С815). Отсутствие напряжений указывает на неисправность следующих элементов: FP801, D801…D804, IC801 или цепей ее питания. При наличии выходных напряжений следует проконтролировать напряжения питания, формируемые стабилизаторами на IC802. Это напряжение 8 В на выв. 8 микросхемы, 9 В на выв. 9 и 5 В на выв 10. Отсутствие этих напряжений при наличие напряжения 13 В указывает на неисправность микросхемы IC802.
В случае наличия напряжений на выходе микросхемы IC802 необходимо проконтролировать управляющее напряжение на выв. 1 микросхемы IC201. В дежурном режиме напряжение на этом выводе 0 В, в рабочем режиме (телевизор включен) напряжение на этом выводе должно быть около 3,3 В. Отсутствие управляющего напряжения может указывать на неисправность IC201. В этом случае дополнительно следует проверить исправность внешних элементов узла микроконтроллера микросхемы.
В том случае, если управляющее напряжение на выв. 1 есть, необходимо проконтролировать наличие импульсов запуска СР на выв. 33 IC201. Их отсутствие указывает на неисправность микросхемы, а при их наличии следует проверить выходной каскад СР Q402, T401, Q401.

Изображения нет, звук есть

Поиск неисправности следует начать с контроля сигнала на выв. 40 микросхемы IC201. При отсутствии сигнала необходимо проверить наличие сигнала на выв. 38 и цепи режекторных фильтров. В том случае, если сигнал на выв. 38 отсутствует, необходимо проконтролировать наличие напряжения питания микросхемы IC201 и исправность ее внешних элементов. Исправность внешних элементов и наличие напряжения питания при отсутствии видеосигнала на выв. 38 указывают на неисправность микросхемы. В том случае, если видеосигнал на выв. 40 микросхемы присутствует, но изображение на экране отсутствует, необходимо проконтролировать наличие сигналов на выв. 51, 52, 53 и уровень напряжения защиты на выв. 49. Отсутствие сигналов указывает на неиправность микросхемы, а при их наличии необходимо проверить исправность микросхемы видеоусилителей IC501 и ее внешние элементы. Также необходимо проверить цепи накала кинескопа и контакты соединителей цепи накала.

Изображение есть, звука нет

Поиск неисправности в случае отсутствия звука при нормальном изображении следует начать с контроля сигнала на выв. 44 микросхемы IC201. Его отсутствие может указывать на неисправность микросхемы. При наличии сигнала необходимо проконтролировать напряжения и сигналы на выводах микросхемы IC601. Прежде всего, необходимо проконтролировать напряжение блокировки на выв. 6 IC601. Если значение напряжения на этом выводе около 0 В, необходимо проверить исправность Q904 и IC201. В том случае, если сигнал блокировки на выв. 6 IC601 не поступает, необходимо проверить напряжение питания микросхемы на выв. 3 и 13. Отсутствие напряжений на выв. 3 и 13 указывает на неисправность цепей питания (R814, R815). При наличии напряжения питания следует проверить контакты соединителя громкоговорителей, после чего можно сделать вывод о необходимости замены микросхемы IC601.

Не запоминаются параметры настроек и регулировок

В этом случае необходимо проконтролировать сигналы и напряжение питания на выводах микросхемы IC902. Их наличие указывает на неисправность микросхемы. Рекомендуется после замены IC902 установить следующие значения параметров: VA-40 (заводская установка), SC – в зависимости от диагонали кинескопа (0 для 14″ и 9 для 20″ и 21″). Эти же параметры рекомендуется установить в случае замены кинескопа.

№8 «Ремонт & Сервис» август 2002

CB-14Y52T, CS-1439C, CS-1439R, CS-1448R, CS-1448X, CS-14E3WX, CS-14C8R, CS-14C8TR, CS-14F10R, CS-14F1R, CS-14F1S, CB-14F1T, CS-14h2X, CS-14R1S, CS-14R1X, CS-14V10, CS-14Y52X, CS-15K2Q, CS-15K5S/NWT, CS-15K5WQ, CS-15K8WQ, CS-15M16MJQ

CS-2038R, CS-2039R, CS-2039С, CS-2039X/NWT/VWT/BWT, CS-2073R, CS-2085S, CS-2085TX, CS-20C8X, CS-20E1C, CS-20E3WX, CS-20F1R, CS-20F1S, CZ-20F12ZR, CS-20F2R, CL-20F12ZSR, CS-20F32TSXBWT, CS-20F32ZSXBWT, CS-20h2X, CS-20h5R, CS-20R1R, CS-20R1X

CB-21F12TSXXEC, CI-21F32TSXXEU, CS-2139TR, CS-2139TX, CS-2139X/BWT, CS-2148X/VWT, CS-2173S/BWT, CS-2185R, CS-2185S, CS-21D8R, CS-21F10MJR, CS-21F32TSXBWT, CS-21F32ZSXBWT, CS-21F5R, CS-21h5MLR, CS-21S43NSXBWT, CS-2218, CZ-21D83N, CZ-21F12T, CZ-21F32T, SZ-21F52ZR.

Типовые дефекты

Из наиболее часто встречающихся неисправностей телевизоров Samsung, выполненных на шасси KS1A, можно выделить следующие:

1. Не переключаются каналы.

После нескольких лет эксплуатации начинаются затруднения с переключением каналов.
При переключение меняются только цифры номера индикации канала.
Механическое воздействие на антенный штеккер помогает восстановить нормальную работоспособность ТВ, но ненадолго и ситуация рано или поздно повторится.
Дефект со временем прогрессирует. Владельцы иногда за это время успевают жестоко расшатать или оторвать антенное гнездо.

Причина в качестве изготовления тюнера. Нарушается контакт одного из соединений с массой (общим проводом) тюнера.
Металлические корпусные перегородки внутри, которые служат выводами массы, возможно, недостаточно качественно облужены и со временем происходит их окисление под слоем припоя.
Проблема не новая для тюнеров со времён Sony испанской сборки и некоторых аналоговых тюнеров LG.

2. Сдвинуто изображение.

Изображение сдвигается влево, справа появляется тёмная вертикальная полоса с красноватым оттенком. В некоторых случаях появляется запах гари.

Причина связана с качеством конденсаторов в делителе напряжения импульса обратного хода для формирования 2-й петли ФАПЧ.
Плохой контакт внутри конденсатора 4700 pF окончательно разрушается высоковольтными импульсами, а резистор 15k после этой цепи от завышенного импульсного напряжения и тока сгорает до углей. Стабилитрон защищает процессор по входу ФАПЧ.
По причине замыкания внутри конденсатора 680 pF верхнего плеча делителя так же может выгореть резистор.
После замены неисправных элементов цепи нормальная работоспособность телевизора восстанавливается.

Этот делитель применяется и в других шасси телевизоров Samsung, создавая те же проблемы. В некоторых ТВ больших диагоналей, где установлен более мощный резистор к цепям ФАПЧ, вместе с резистором может выгорать участок платы вместе с соединениями.

3. Нет звука.

Отсутствует звук. УНЧ и динамики исправны. Переключение системы BG/DK не решает проблему.
Необходимо войти в сервисное меню (Servise Mode) в режим установки опций (OPTION TABLE) и переключить восьмую опцию 2ND SIF (ON -OFF).

4. Телевизор не включается.

Модуль питания не запускается. Стабилитрон в первичной цепи по питанию ШИМ-контроллера пробит накоротко.
Причина – завышенное ESR электролитического конденсатора 33uF 50V. Пробой стабилитрона связан с конструктивными особенностями организации питания ШИМ и защиты от превышений.
После замены конденсатора и стабилитрона работоспособность ТВ восстанавливается. В случае варианта исполнения модуля питания без оптрона, устанавливается стабилитрон 33V (1N4752).

Ещё одна неисправность, при которой не включается телевизор – пробой строчного транзистора 2SC2499. Причин может быть несколько.
Сразу условимся, что для замены применяются транзисторы 2SC2499 или их аналоги из проверенной партии. Проблемы, связанные с использованием “левых” транзисторов, здесь не рассматриваем.
В телевизорах с плоским кинескопом 15″ в цепи коллектора HOT установлен конденсатор 5100 pF 1600V в качестве резонансного, который часто обнаруживается при такой аварии несколько вспухшим. В любом случае его нужно проверить и, при необходимости, заменить. С неисправным конденсатором транзистор будет мгновенно пробит завышенным импульсом напряжения сразу при включении из дежурного режима.
Если транзистор пробивается при включении с исправным конденсатором, большая вероятность КЗ в строчных отклоняющих катушках. В телевизорах Samsung 15″ шасси КS1A и KS9A замыкания СОК встречались неоднократно.
Если транзистор при включении быстро разогревается, высокого напряжения нет, питание B+ занижено – неисправен FBT.

Сервис мануал, схема, разборка на телевизор Samsung LA20S51BP , LA27S71B, LA27S71B1, LA32R71W, LA46F71B, LA46N71B, LA52F71B
Схема TFT-LCD телевизора SAMSUNG chassis AE15EO , Model LE15E31S (chassis AE15EO), LE19R71B, LE19R71W LE20S81BX
LE23R71B , LE23R71BH, LE23R71W, LE23R86BD, LE23R86BCX, LE23R87BD, LE23R88BD, LE23R86WD LE26B350, LE26R71B, LE26R86BD, LE26R87BD, LE26R88BD, LE26R86WD, LE26S81BX Схема ТВ Samsung LE27S71BX

LE32B350, LE32N71B, LE32N73BD, LE32R32B, LE32R71B, LE32R81BX,LE32R86BD, LE32S71BX, LE32S81BX, LE32S86BD, LE37M86BDX, LE37R81BX, LE37R86BD, LE37S73BD, LE37S71BX , LE37S81BX, LE40F86BD , LE40M71B, LE-40M71B, LE40M86BDX, LE40M91BX, LE40N73BD, LE40R81B, LE40R82B, LE40R81BHX, LE40R86BD, LE40S71BX, LE40S81BX,
LE46F86BD , LE46M53BD, LE46M86BDX, LE46N71B, LE46S81BX LE52F96BD, LE52M86BDX LE70F96BD
Service Manuals LSD TV SAMSUNG LN-S5296D , LN26R71B, LN46N71B, LT-P1745U, LT-P227W, LT15M23C
Схема ТВ Samsung LW-15E23 , LW-15E23CR, LW15E33C (chassis AS15E), LW15M13C, LW15M23C, LW15N13WX, LW15S13C
LW17E24CB , LW17E34C, LW17M24C, LW17M24CU, LW17N13WR LW20M11C, LW20M22CP LW22A13WX LW29A13W
Схема ТВ Samsung LW32A23W LW40A13WDX, LW40A23WDX, LW40A23W
TV LCD Samsung N74A chassis UE-xxBxxxx SP403JHAX, SP43J6HDR, SP43L2H, SP43T7HLX SAMSUNG ch GTN32/37/40SE LE32/37/40A43*T**

К некоторым схемам добавлено описание возможных проблем и способы их решения BN44-00134A
BN44-00159A (Схема БП и инвертора BN44-00159A VIPer22A ; L4981A ; MC33067)
BN44-00161A BN44-00191A БП Samsung BN44-00209A BN44-00213A BN44-00260A BN44-00264C BN44-00289B bn44-00340b BN44-00369B BN44-00439A БП и инвертор

PS42B430P2W , PS-42C7HX (S42AX-YB02), PS-42C91HR, PS42D4SX , PS-42Q92HR
Самунг PLK405WX XAC SLK407WX XAC

SP403JHAX , SP43J6HDR, SP43L2H, SP43T7HLX * SP-43T8HFKR, SP50L2HX

Схема к TV Samsung 1438-20E3
Схема к телевизору Samsung ci5061a , ci5361a, ci3351a, ci5052at
Схема телевизора Samsung CK-3338ZR шасси SCT-11D , ck3385, CK3385TR, CK5051A, CK5073Z, CK-5073ZR, CK5339ZR, CS21K3DX, CL21M6WKX, CL21Z58MLM, CL25M6WKX шасси K57, CL29M6P8X
Полный сервис мануал, схемы на телевизор Samsung CS761 , CS-15K30MJQ, CS21A9W7X, CS21S8NAS, CS21Z57Z3Q ch. KSCB (CL21A551MLMXZX, CL21B501HLMXZP, CS21A530FJ, CS21B501HU), CS25M20, CS29A6NPT, CS29A6MTRX, CS-29A11SSQ, CS-29K3WTQ, CS29K10, CS-29Z57HPQ, CS29Z57HYWXBWT, CS29Z30ZQ, CS6202NX, CS6277PT, CS7202NX, SC7277PT
Схема к TV Samsung CW21M063N , CW29M064, CW-5083V, CW5102, CX5935T, 6835
Схема к телевизору Samsung PC04A, SCT57C, SPM5288 SPM4388, WS32A116, WS-32Z30HEQ

В таблице приводится информация о модели и шасси

Сборник советов и инструкций к Самсунгам по вопросам их ремонта и обслуживания

Телевизор не запускается, экран черный, постоянно щелкает реле через две-три секунды, красный индикатор горит и реагирует на пульт.

После вскрытия устройства выявил в блоке питания два вздутых электролитических конденсатора 2200 x 10v на источнике 5 вольт. После их замены конденсаторов проблема не исчезла.
Покапавшись в архивах форумов телемастеров выяснил, что вероятней всего это повреждение прошивки в памяти EEPROM. Поэтому с системной платы отпаял микросхему EEPROM Atmel 24c256 в корпусе soic 8. Микросхема была аккуратно выпаена и обнулена кодами FF на . Буфер был заполнен кодами FF и затем записан. После очистки и запайки обратно телевизор запустился и стал постоянно перезапускаться через 15-20 секунд и при этом щелкало реле.
Для устранения этой проблемы требуется зайти в сервисное меню для чего необходимо выключить телевизор кнопкой Power на пульте управления, а затем нажать кнопки Info-Menu-Mute-Power , после чего телевизор включится и откроется сервисное меню. В нем нужно выбрать второй пункт Option Table и поменять параметр READY c OFF на ON. После этого телевизор должен начать работать нормально, но уже с настройками по умолчанию.

До этого всё включалось нормально, но иногда самопроизвольно переключался формат изображения и появлялось меню формат переключался потом нормально работал минут 15 – 30 потом снова меню и переключался в другой формат и так по кольцу

Как только снял крышку увидел вздутые конденсаторы в модуле питания, после их замены работоспособность телевизора востановилась

После отключения высоковольтной «присоски» от кинескопа и помещения ее в изо лированный чистый «стакан» специальным прибором было измерено анодное напряжение и оно оказалось равным 25 кВ. Внимательное вслушивание позволило заметить шипение в строчном трансформаторе. При обрести необходимый трансформатор FFA61012L не было никакой возможности, поэтому был использован близкий по параметрам трансформатор FSV-14А004С. Его подключение к шасси телевизора было выполнено в соответствие с схемой, на котором расположение выводов соответствует шасси телевизо ра, а номера выводов – схеме нового трансформатора. В связи с отсутствием прин ципиальной схемы телевизора пришлось пользоваться схемой шасси KS1A, на которой было обнаружено неправильное указание полярности конденсатора С304.

Модели: CS-1439C , CS-1448X , CS-14E3WX , CS-14F1S , CS-14h2X , CS-14R1S , CS-14R1X , CS-14Y52X , CS-2039С , CS-2039X , CS-2039X , CS-2085S , CS-2085TX , CS-20C8X , CS-20h2X , CS-20E1C , CS-20E3WX , CS-20F1S , CS-20R1X , CS-2139TX , CS-2139X , CS-2148X , CS-2173S , CS-2185S

Телевизоры SAMSUNG пользуются устойчивым спросом на нашем рынке благодаря тому, что они традиционно занимают среднюю ценовую группу, при этом сохраняя достаточно высокое качество продукции. Современные телевизоры средней ценовой группы с диагоналями кинескопов от 14 до 21 дюйма базируются в основном на шасси KS1A. В зависимости от региона, в который поставляются телевизоры, их модели предназначаются для приема сигналов определенных стандартов и систем телевизионного вещания. В табл. 1 приведено соответствие обозначения моделей телевизоров SAMSUNG (первые две буквы обозначения) принимаемым стандартам и системам.

Таблица 1

Обозначение модели	Стандарт	Система
CI	I (UHF)	PAL
CII	I (VHF/UHF)	PAL
CX	B/G	PAL, SECAM
CK	B/G, D/K	PAL, SECAM
CW	B/G, D/K	PAL, SECAM, NTSC 4,43 МГц
CS	B/G, D/K L, I, M	PAL, SECAM, NTSC 4,43 МГц, NTSC 3,58 МГц
CZ	B/G, D/K, I	PAL, SECAM, NTSC 4,43 МГц
CT	M	NTSC
CL	M, N	PAL, NTSC

Особенности шасси KS1A

Базовое шасси KS1A конструктивно состоит из двух печатных плат – основной и кинескопа. В зависимости от модификации базового шасси телевизоры на его основе могут принимать и обрабатывать сигналы вещательного телевидения всех аналоговых стандартов и систем. Шасси выполнено на новой микросхеме семейства Ultimate One Chip (UOC) TDA935x компании Philips Semiconductors. Эта микросхема представляет собой третье поколение известных интегральных телевизионных микросхем, семейства One Chip Television. В микросхеме UOC применены совмещенные технологии Bi СMOS и CMOS, что позволило объединить в одном корпусе полный видеопроцессор с видеодетектором и демодулятором звука, декодер телетекста, принимающий все международные стандарты вещания, и микропроцессор на базе кристалла 80С51 с расширенным набором функций.

Описание блок-схемы шасси KS1A

Блок-схема шасси KS1A и осциллограммы в основных контрольных точках представлены на рис. 1. Сигнал ПЧ (осциллограмма TP07) с выхода селектора каналов через ВЧ-усилитель, компенсирующий затухания сигнала в фильтрах на ПАВ, поступает на переключаемые полосовые фильтры ПАВ. Фильтр SF101S выделяет сигнал ПЧ изображения, поступающий далее на выв. 23, 24 микросхемы видеопроцессора IC201S. Демодулированный видеосигнал (осциллограмма TP10) снимается с выв. 38 видеопроцессора на внешнюю схему режекторных фильтров, подавляющих поднесущую звукового сигнала. Видеосигнал, формируемый на выходе схемы режекторных фильтров (осциллограмма TP11), подается на выв. 40 видеопроцессора, а также через узел входов/выходов на внешние устройства. Видеосигнал от внешних устройств поступает на выв. 42 IC201S. Из видеосигнала видеопроцессор формирует сигналы основных цветов, которые с выв. 51, 52, 53 (осциллограммы TP04, TP05, TP06) через соединитель CN501 подаются на микросхему IC501 усилителя RGB сигналов платы кинескопа. В свою очередь, снимаемый с платы кинескопа сигнал стабилизации темнового тока кинескопа (осциллограмма TP12) поступает на выв. 50 видеопроцессора.

Фильтр SF102S выделяет сигнал ПЧ звука, который далее подается на IC101 – микросхему преобразователя ПЧ и ЧМ-демодулятора звука (выв. 1, 2 микросхемы). Применение переключаемых фильтров позволяет осуществлять прием сигналов различных стандартов. Демодулированный звуковой сигнал с выв. 12 микросхемы IC101 подается на выв. 32 видеопроцессора (осциллограмма TP14). С выв. 28 видеопроцессора звуковой сигнал снимается на узел входов/выходов для подачи на внешние устройства. В свою очередь звуковой сигнал от внешних устройств через узел входов/выходов поступает на выв. 35 видеопроцессора (осциллограмма TP15). На внешний УНЧ IC601 регулируемый звуковой сигнал поступает с выв. 44 IC201S. Усиленный звуковой сигнал с выходов УНЧ (осциллограмма TP16) через соединители CN601-CN603 поступает на громкоговорители телевизора.

Для управления электронными лучами кинескопа видеопроцессор формирует сигналы кадровой развертки и импульсы запуска строчной развертки. Кадровые двухполярные импульсы пилообразной формы снимаются с выв. 21, 22 (осциллограмма TP17) микросхемы IC201S и поступают на оконечный каскад кадровой развертки (КР) – микросхему IC301. К ее выходу через соединитель CN603 подключены кадровые катушки отклоняющей системы. Сигнал обратной связи (осциллограмма TP13) для стабилизации размера и формирования сигнала защиты кинескопа поступает от выходного каскада КР на выв. 49 видеопроцессора.

Импульсы запуска (осциллограмма TP09) строчной развертки (СР) с выв. 33 видеопроцессора поступают на схему драйвера и выходного каскада СР (осциллограммы TP18, TP19, TP20). Выходной каскад СР (Q401, Q402, T444S) формирует токи отклонения строчных катушек, напряжения питания видеоусилителей и выходного каскада КР, а также напряжения, определяющие режим работы кинескопа. Импульсы обратного хода (осциллограмма TP08) для синхронизации СР подаются на выв. 34 видеопроцессора.

Микроконтроллер, входящий в состав видеопроцессора IC201S, осуществляет управление всеми функциями телевизора. Управление внешними узлами и микросхемами осуществляется с помощью шины управления I 2 C – выв. 2, 3 микросхемы видеопроцессора. Сигналы на этих выводах показаны на осциллограммах TP01 и TP02. Параметры настроек и значения оперативных регулировок хранятся в энергонезависимой памяти IC902. К выв. 6, 7 IC201S подключены кнопки управления, а к выв. 62 подключен выход фотоприемника. Внешняя цепь генератора синхронизации микросхемы видеопроцессора подключена к выв. 57, 58, 59. Вид сигнала на выв. 59 показан на осциллограмме TP03.

Импульсный источник питания шасси реализован на микросхеме IC801S, в состав которой входит мощный полевой транзистор. Сигналы в основных контрольных точках представлены на осциллограммах TP21, TP22. Источник питания формирует напряжение для питания выходного каскада СР и напряжение 13 В, из которого с помощью стабилизатора на IC802 формируется ряд напряжений для питания различных узлов шасси.

Описание принципиальной электрической схемы шасси KS1A

Особенность принципиальной электрической схемы шасси KS1A (рис. 2) в том, что практически все функции обработки сигналов и управления телевизором осуществляет микросхема IC201S на базе UOC видеопроцессора TDA935x.

В структурной схеме узла управления микросхемы TDA935x (рис. 3) основу узла управления составляет ядро микроконтроллера на базе известного процессора 80C51. Дополнительно к нему в состав узла включены декодирующее устройство сигналов телетекста и энергонезависимая память программ. Ядро микроконтроллера включает четыре порта входов/выходов, конфигурация которых определяется программой, загруженной в микросхему (память программ). Традиционно порт микроконтроллера – это 8 выводов, по количеству бит в байте. Для сокращения числа выводов микросхемы TDA935x используются неполные порты. При этом адресация устройств сохранена, как и у стандартного ядра микроконтроллера. В связи с этим у некоторых портов микросхемы TDA935x отсутствует ряд выводов.

Порт 0 представлен выв. 10 и 11 (P0.5 и P0.6) с повышенной нагрузочной способностью. Эти выводы имеют три стабильных состояния, что позволяет формировать трехуровневые сигналы. В данной программной конфигурации выв. 10 предназначен для переключения внешних устройств в режимы приема сигналов с позитивной или негативной модуляцией, а также управления режимом „монитор”, когда внешние сигналы (VIDEO, AUDIO), поступающие на входы телевизора, транслируются на его выходы (VIDEO, AUDIO). Выв. 11 определен для переключения внешних устройств (режекторные фильтры и фильтры на ПАВ) при приеме сигналов PAL или NTSC.

Конфигурация выводов для порта 1 определяется независимо для каждого из них – или непосредственным подключением вывода к интерфейсу входов/выходов, или использованием дополнительного устройства (таймера, детектора прерывания, интерфейса I 2 C). Прием микроконтроллером сигналов дистанционного управления от фотоприемника осуществляется через выв. 62 (P1.0) и детектор прерываний 1, формирующий флажок прерывания при наличии сигнала дистанционного управления. Управление петлей размагничивания осуществляется сигналом, снимаемым с выв. 63 (P1.1). В момент включения телевизора на этом выводе формируется кратковременный сигнал высокого уровня. Выв. 64 (P1.2) в данной конфигурации используется для контроля напряжения питания основных узлов микроконтроллера. Сигнал, снимаемый с выв. 1 (P1.3), служит для включения и выключения (перевода в дежурный режим) телевизора. Выв. 2 и 3 (P1.6 и P1.7) сконфигурированы для формирования внешней шины управления I 2 C.

Порт 2 представлен в микросхеме одним выв. 4 (P2.0), сигнал с выхода которого используется для блокировки звука. Блокировка звука осуществляется путем снижения напряжения опорного уровня (около 5,6 В) на выв. 6 микросхемы оконечного УНЧ IC601. Цепи блокировки звука показаны на рис. 4. Снижение напряжения на выв. 6 IC601 производится в случае отпирания транзистора Q904 (микроконтроллер выдает команду блокировки звука), в случае снижения или пропадания напряжения 13 В и в дежурном режиме (низкий потенциал на выв. 1 TDA935x).

К выв. 5 (P3.0) микросхемы, относящемуся к порту 3 микроконтроллера, подключен транзистор Q901, управляющий светодиодом LD901. Индикация светодиода свидетельствует о функционировании рабочей программы микроконтроллера. Кроме того, этот вывод используется для технологических целей. Для подключения кнопок органов управления используются выв. 6 и 7 (P3.1 и P3.2). Они подключены к входам внутренних АЦП, а цепи кнопок образуют делители (рис. 5). Распознавание команд управления осуществляется путем измерения напряжения на входе АЦП. Выв. 8 (P3.3) сконфигурирован для распознавания внешнего устройства, подключенного к телевизору через соединитель SCART.

Демодуляция видеосигнала и сигнала звука осуществляется в узле демодуляторов и канала звука микросхемы TDA935x. Функциональная схема узла показана на рис. 6. Сигнал ПЧ с выходов фильтра SF101 подается на выв. 23 и 24, вход усилителя ПЧ. Демодулированный полный видеосигнал формируется на выв. 38. Демодулированный звуковой сигнал выделяется на выв. 28. Этот же вывод используется как вход для звукового сигнала от внешнего дополнительного демодулятора звукового сигнала (микросхема IC101). Звуковой сигнал от внешних устройств поступает на выв. 35 микросхемы. В канале звука микросхемы IC201S осуществляется выбор звукового сигнала, его регулировка (регулировка громкости) и автоматическая регулировка уровня. Регулируемый звуковой сигнал через выв. 44 микросхемы подается на вход УНЧ, выполненного на микросхеме IC601.

Демодулирование сигналов цветности и формирование цветоразностных сигналов осуществляется в узле демодулятора сигналов цветности микросхемы IC201S (рис. 7). В этом же узле производится выделение из сигнала яркости полного видеосигнала. На выв. 40 микросхемы поступает видеосигнал, снимаемый с выхода схемы режекторных фильтров звуковых сигналов Z201, Z202, Z203 (см. рис. 2). Выв. 42 предназначен для подачи видеосигнала от внешних устройств.

Формирование основных сигналов RGB (выв. 51, 52, 53), регулировка уровня темновых токов, врезка информационных сигналов осуществляется в узле формирования сигналов RGB микросхемы TDA935x. Функциональная схема узла показана на рис. 8. Сигналы от узла демодулирования сигналов цветности поступают на 1-й селектор сигналов YUV. Сигналы RGB от внешних устройств подаются на выв. 46, 47 и 48 микросхемы. Напряжение переключения сигналов поступает на выв. 45. На выв. 49 поступает сигнал ограничения уровня выходных сигналов (тока лучей кинескопа), а также сигнал защиты от выходного каскада КР IC301. Сигнал, пропорциональный току лучей кинескопа и используемый для регулировки уровня темновых токов, подается на выв. 50.

Узел разверток в функциональной схеме узла разверток микросхемы TDA935x (рис. 9) формирует двуполярные сигналы КР, импульсы запуска СР, стробирующие импульсы SC и сигнал коррекции геометрических искажений для кинескопов с углом отклонения лучей 110° (с данным шасси применяются кинескопы только с углом отклонения лучей 90°). Выходные каскады строчной и кадровой разверток каких-либо схемотехнических особенностей не имеют (см. рис. 2). Следут отметить, что питание выходного каскада КР (IC301) осуществляется двуполярным напряжением.

Источник питания базового шасси также не имеет никаких схемных особенностей. Основу его составляет микросхема преобразователя со встроенным мощным полевым транзистором IC801S (KA5Q0765). Источник питания формирует два вторичных напряжения 110…125 В – для питания выходного каскада СР и 13 В – для питания остальных узлов. Стабилизация уровня выходного напряжения осуществляется с помощью оптронной цепи обратной связи (PC801S). Управление петлей размагничивания производится посредством переключения реле RL801S по команде от системы управления.

Узел входов/выходов, в зависимости от модификации телевизоров, может иметь несколько вариантов исполнения (см. рис. 2).

Регулировка и настройка шасси KS1A

Заводские установки, определяющие режимы работы кинескопа, а также значения параметров регулировок хранятся в энергонезависимой памяти IC902. поэтому в случае ее замены или замены кинескопа требуется провести повторную регулировку параметров и сохранить их. После замены IC902, включение телевизора происходит приблизительно через 10 с (время инициализации микросхемы). В случае замены кинескопа в сервисном режиме необходимо, предварительно отрегулировав чистоту цвета и сведение лучей кинескопа, последовательно произвести настройку следующих параметров: баланс белого, предустановка яркости, центровка по вертикали, размер по вертикали, размер по горизонтали.

Перевод телевизора в сервисный режим осуществляется подачей с ПДУ определенной последовательности команд:

* DISPLAY>FACTORY.

* STAND-BY>DISPLAY>MENU> MUTE>POWER ON.

При переводе телевизора в сервисный режим на экране высвечивается сообщение „SERVICE (FACTORY)”. В этом режиме доступны опции ADJUST, OPTION и Reset. Выбор параметров в опции ADJUST осуществляется с помощью кнопок „VOLUME” (Up или Down) в последовательности:

SCT>SBT>BLR>BLB>RG>GG>BG>VSL>VS>VA>HS>SC>SDL>STT>SSP>PDL>NDL>PSR>NSR>AGC>VOL>LCO>TXP. установленные значения параметров при выходе из сервисного режима записываются в энергонезависимую память. Выход из сервисного режима осуществляется нажатием на кнопки „FACTORY” или „Power OFF”. Диапазон регулируемых функций и их значения, устанавливаемые при инициализации, приводятся в табл. 2.

Таблица 2

Параметр	Функция	Значение	Значение инициализации
SCT	Предварительная регулировка контрастности	0 ~ 23	13
SBT	Предварительная регулировка яркости	0 ~ 23	9
BLR	Установка уровня черного канал R	0 ~ 15	9
BLB	Установка уровня черного, канал B	0 ~ 15	7
RG	Усиление канала R	0 ~ 63	32
GG	Усиление канала G	0 ~ 63	25
BG	Усиление канала B	0 ~ 63	31
VSL	Линейность по вертикали	0 ~ 63	19
VS	Центровка по вертикали	0 ~ 63	38
VA	Размер по вертикали	0 ~ 63	40
HS	Размер по горизонтали	0 ~ 63	30
SC	S-коррекция	0 ~ 63	9
CDL	Уровень темнового тока	0 ~ 15	9
STT	Предварительная регулировка цветового тона	0 ~ 7	3
SSP	Предварительная регулировка четкости	0 ~ 7	0
PDL	Регулировка задержки в режиме PAL	0 ~ 15	15
NDL	Регулировка задержки в режиме NTSC	0 ~ 15	10
PSR	Предварительная регулировка насыщенности в режиме PAL	0 ~ 23	2
NSR	Предварительная регулировка насыщенности в режиме NTSC	0 ~ 23	5
AGC	Регулировка АРУ	0 ~ 63	23
VOL	Предварительная регулировка громкости	0 ~ 63	10
L CO	SECAM IF	0 ~ 1	0
TXP	Позиционирование телетекста	0 ~ 15	9

В режиме OPTION устанавливаются параметры шасси для данной модели телевизора. Устанавливаемые опции и режимы опций приведены в табл. 3.

Таблица 3

Позиция	Опция	Режим опции
1	LNA	ON
2	SYSTEM	CZ
3	AUDIO	MONO
4	JACK	RCA
5	ZOOM	NOR/ZOOM/16:9
6	AUTO POWER	ON
7	SBL	OFF
8	2 nd SIF	ON
9	HOTEL MODE	OFF
10	BKS	ON

Режим предустановки Reset позволяет осуществляет установку некоторых функций в заведомо определенные состояния (табл. 4).

Таблица 4

Позиция	Функция	Состояние
1	Picture (параметры изображения)	Текущее
2	Auto Volume (автоматическая регулировка уровня громкости)	OFF (отключена)
3	Color System (опознавание системы цветности)	AUTO (автоматическое)
4	Sound System (система звука)	D/K (зависит от опции)
5	Blue Screen (голубой фон)	OFF (отключен)
6	Low Noise AMP (схема шумопонижения)	OFF (отключена)
7	Volume (регулировка громкости)	10
8	CH. Skip (пропущенные каналы)	Erased (исключены)
9	CH. Lock (запрет просмотра канала)	OFF (отключен)
10	Timer (таймер)	OFF (отключен)

Отыскание неисправностей в телевизорах на шасси KS1A

При ремонтах телевизоров, желательно использовать современную элементую базу. Такие компоненты предоставляет интернет магазин Dalincom, в разделах транзисторы и другие…

Отсутствуют изображение и звук, растр есть

Отсутствие изображения и звука при наличии растра указывает на неисправность высокочастотной части шасси или узла видеодемодулятора. Прежде всего, проверке подлежит селектор каналов, исправность которого определить достаточно трудно без генератора телевизионных сигналов.

Для определения места неисправности с помощью генератора телевизионных сигналов необходимо его выход ПЧ сигнала соединить с точкой соединения конденсаторов С105 и С106. Выход селектора каналов, для устранения его влияния, при этом рекомендуется отключить. Если изображение, после подачи сигнала от генератора, на экране телевизора появится, неисправность следует искать в селекторе каналов или цепях его питания и управления, а также в фильтре ПАВ. Отсутствие изображения указывает на неисправность в узле видеодемодулятора микросхемы IC201S.

Сделать вывод об исправности селектора каналов без генератора телевизионных сигналов можно по наличию на его выходе напряжения ПЧ, напряжения питания и управляющих сигналов.

Для проверки узла видеодемодулятора микросхемы IC201S необходимо проверить исправность внешних компонентов микросхемы, относящихся к данному узлу, значения напряжений на выводах и формы сигналов. особое внимание следует обратить на наличие сигналов на выв. 40, 49 и 50.

Отсутствует звук, растра нет

Неисправности в этом случае следует начать искать с проверки выходных напряжений источника питания 125 В и 13 В (конденсаторы С812, С815). Отсутствие напряжений указывает на неисправность следующих элементов: FP801, D801…D804, IC801 или цепей ее питания. при наличии выходных напряжений следует проконтролировать напряжения питания, формируемые стабилизаторами на IC802. Это напряжение 8 В на выв. 8 микросхемы, 9 В на выв. 9 и 5 В на выв 10. Отсутствие этих напряжений при наличие напряжения 13 В указывает на неисправность микросхемы IC802.

В случае наличия напряжений на выходе микросхемы IC802 необходимо проконтролировать управляющее напряжение на выв. 1 микросхемы IC201. В дежурном режиме напряжение на этом выводе 0 В, в рабочем режиме (телевизор включен) напряжение на этом выводе должно быть около 3,3 В. Отсутствие управляющего напряжения может указывать на неисправность IC201. В этом случае дополнительно следует проверить исправность внешних элементов узла микроконтроллера микросхемы.

В том случае, если управляющее напряжение на выв. 1 есть, необходимо проконтролировать наличие импульсов запуска СР на выв. 33 IC201. Их отсутствие указывает на неисправность микросхемы, а при их наличии следует проверить выходной каскад СР Q402, T401, Q401.

Изображения нет, звук есть

Поиск неисправности следует начать с контроля сигнала на выв. 40 микросхемы IC201. При отсутствии сигнала необходимо проверить наличие сигнала на выв. 38 и цепи режекторных фильтров. В том случае, если сигнал на выв. 38 отсутствует, необходимо проконтролировать наличие напряжения питания микросхемы IC201 и исправность ее внешних элементов. Исправность внешних элементов и наличие напряжения питания при отсутствии видеосигнала на выв. 38 указывают на неисправность микросхемы.

В том случае, если видеосигнал на выв. 40 микросхемы присутствует, но изображение на экране отсутствует, необходимо проконтролировать наличие сигналов на выв. 51, 52, 53 и уровень напряжения защиты на выв. 49. Отсутствие сигналов указывает на неиправность микросхемы, а при их наличии необходимо проверить исправность микросхемы видеоусилителей IC501 и ее внешние элементы. Также необходимо проверить цепи накала кинескопа и контакты соединителей цепи накала.

Изображение есть, звука нет

Поиск неисправности в случае отсутствия звука при нормальном изображении следует начать с контроля сигнала на выв. 44 микросхемы IC201. Его отсутствие может указывать на неисправность микросхемы. при наличии сигнала необходимо проконтролировать напряжения и сигналы на выводах микросхемы IC601. Прежде всего, необходимо проконтролировать напряжение блокировки на выв. 6 IC601. Если значение напряжения на этом выводе около 0 В, необходимо проверить исправность Q904 и IC201. В том случае, если сигнал блокировки на выв. 6 IC601 не поступает, необходимо проверить напряжение питания микросхемы на выв. 3 и 13. Отсутствие напряжений на выв. 3 и 13 указывает на неисправность цепей питания (R814, R815). При наличии напряжения питания следует проверить контакты соединителя громкоговорителей, после чего можно сделать вывод о необходимости замены микросхемы IC601.

Не запоминаются параметры настроек и регулировок

В этом случае необходимо проконтролировать сигналы и напряжение питания на выводах микросхемы IC902. Их наличие указывает на неисправность микросхемы. Рекомендуется после замены IC902 установить следующие значения параметров: VA-40 (заводская установка), SC – в зависимости от диагонали кинескопа (0 для 14″ и 9 для 20″ и 21″). Эти же параметры рекомендуется установить в случае замены кинескопа.

Здравствуйте. Сегодня на ремонте телевизор собранный шасси KS1A который не запускается. При включении слышен звук включения магнитной петли, и на этом все заканчивается.

Начал ремонт разборки и чистки телевизора от пыли и трупов мух. Телевизор был настолько загрязнен, что пришлось полностью отсоединить шасси и основательно его вычистить.

Пропылесосив плату, назад устанавливать шасси не стал, решил начать ремонт без подсоединения к кинескопу.

Первым делом, отсоединил блок питания от строчной развертки и нагрузил его на лампочку 60Вт . Для этого, выпаял дроссель L804 , и на выводы конденсатора C812 припаял лампу.

Это сделал для того, чтобы после восстановления блока питания замерять выходное напряжение под нагрузкой и обезопасить строчную развертку от возможного завышенного напряжения или других непредвиденных обстоятельств.

Ремонт источника питания начал с замера напряжения на сетевом электролите C801 .

Напряжение составило 284 вольта , что в пределах нормы. Этот результат означает, что диодный мост и предохранитель находятся в исправном состоянии, а проблема локализируется где-то дальше по схеме.

При ремонте блоков питания, первым делом необходимо обращать внимание на электролитические конденсаторы, так как они часто бывают виновниками отсутствия запуска. В схеме шасси KS1A по цепи питания шим контролера ka5q0765rt используется электролитический конденсатор 33мкф на 50в , который я и решил выпаять и проверить.

С802 33мкф на 50в

В результате оказалось, что данного конденсатора сильно завышен, и составляет порядка 16ом , что является не допустимым. Заменил я этот конденсатор на другой, номиналом 47мкф 63в . Включив телевизор снова в сеть, запуска так и не последовало.

Исходя из схемы видно, что питается шим контроллер от 3 ноги (VСС ), на которую должно поступать напряжение порядка 27в.

Это напряжение формируется через диод D802 , наш уже заменённый конденсатор C802 и стабилитрон на 27в DZ803 .

Получив такие результаты, решил выпаять стабилитрон DZ803 и проверить его. Это довольно сложное задание, так как стабилитрон находится между ребер радиатора охлаждения, и для того чтоб его выпаять необходим тонкий пинцет. Выпаяв стабилитрон, при его позвонке оказалось, что он показывает порядка 300 ом в обе стороны, что говорит о его пробое.

Стабилитрона на 27 вольт у меня не оказалось, решил установить на 32 вольта. Впаять новый стабилитрон оказалось намного сложнее чем выпаять, но в результате все получилось. После этой замены, блок питания запустился.

На 3 ноге микросхемы напряжение составило 32 вольт. Данная микросхема вполне свободно может работать с таким питанием.

Напряжение на 3 ноге ka5q0765rt

Нагрузочная лампа загорелась в пол накала и напряжение на выходе БП составило 127в, что в пределах нормы.

Впаяв назад дроссель L804 , и собрав все обратно, телевизор запустился.

В итоге имеем такой результат. Причиной поломки телевизора стал конденсатор С802, который стал причиной выхода из строя стабилитрона, после чего микросхема ka5q0765rt перестала запускаться.

Ремонт ЖК-телевизоров Samsung – Реле щелкает, выключается, не включается: 6 шагов – Схемы

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ – Если вы попытаетесь отремонтировать свой собственный комплект, ожидайте аннулирования гарантии, которая еще может существовать. Если вы наносите дополнительный урон, это ваша собственная ответственность. Кроме того, вы работаете с устройством, которое питается от домашней сети. Существует риск шока с вероятностью смерти или серьезного вреда. Знайте, что вы делаете, и как безопасно работать с электрическим прибором.

Недавно моему 3-летнему 40-дюймовому жидкокристаллическому телевизору Samsung потребовалось много времени для запуска с несколькими циклами переключения реле. При поиске в сети я обнаружил, что у других возникли аналогичные проблемы. несколько недооценены, с четырьмя конденсаторами, которые постепенно выходят из строя и приводят к появлению симптомов в названии.
Существует несколько вариантов ремонта: 1) Доставьте комплект в специализированную ремонтную мастерскую (стоимость от 300 до 500 долларов США). 2) Купить новый, замена, блок питания (100 – 175 долларов). 3) Замените неисправные конденсаторы ($ 4,00 – $ 15,00)
Я выбрал вариант 3, потратив $ 15,00 на ремонтный комплект Samsung (содержит конденсаторы емкостью 4-1000 мкФ, 25 В, 105 градусов C и «инструкции»). Если вы хотите свести затраты к минимуму, вы можете заказать соответствующий набор конденсаторов у Digi-Key или Mouser по цене около 0,65 долл. США каждый + с / ч.
Инструменты, которые вам нужны:
Отвертка Phillips, способная достигать утопленных винтов (около 1 “глубиной)
Паяльник для электронных компонентов общего назначения.
Примечание. В соответствии с инструкциями для ремонтного комплекта Samsung данный ремонт работает со следующими моделями:
LNT4042H
LNT4042HTX / XAA
LNT4053HTX / XAA
LNT4053HX / XAA
LNT4053HX / XAC
LNT405HAX / XAA
LNT4061F
LNT4061FX
LNT4061FX / XAA
LNT4061FX / XAC
LNT4061FX / XAP
LNT4065XF / XAA
LNT4066F
LNT4066FX / XAA

Расходные материалы:

Шаг 1: Снимите заднюю часть набора

Положите монитор лицевой стороной вниз на мягкий стол. Снимите винты с крышки и снимите винты с подставки. (Если подставка прилагается)
У меня есть дополнительная установка для настенного монтажа, требующая снятия настенного крепления с задней крышки – всего 4 винта.

Шаг 2. Отключите и снимите блок питания

Есть семь винтов, крепящих источник питания, а также различные кабели, соединяющие другие компоненты. Снимите кабели, выверните винты, а затем выньте блок питания.
ВАЖНОЕ ПРИМЕЧАНИЕ – Хотя конденсаторы не особенно чувствительны к электростатическому разряду (ESD), большинство компонентов блока питания и других плат являются! Примите соответствующие меры, чтобы избежать разряда статического электричества (заземляющие полосы и т. Д.), Или рискуйте полностью обжарить электронику вашего устройства. Если это произойдет, вам больше не нужен недорогой ремонт.

Шаг 3: Определите, удалите припой и удалите неисправные конденсаторы

Необходимо удалить четыре электролитических конденсатора: CM812, CM811, CM817, CS806. Они четко обозначены на передней и задней поверхностях монтажной платы блока питания. (Если вам нужно руководство по удалению паяных компонентов, в сети есть текст и видео.)
Скорее всего, вы увидите, что на четырех интересующих конденсаторах видны выпуклые колпачки и, возможно, даже протекающий материал. На моем аппарате только один обнаружил утечку, но все четыре были выпуклыми. Схема, в которой они использовались, обозначена на 5,4 В. Исходя из моих показаний в области электроники, конденсаторы, как правило, должны быть рассчитаны на напряжение, которое как минимум вдвое превышает запланированную цепь. Принимая во внимание, что оригинальные конденсаторы рассчитаны на 10 В, казалось бы, это указывает на то, что помутнение здесь может привести к преждевременному выходу из строя.

Шаг 4: Припой в сменных конденсаторах

Конденсаторы поляризованы. Это означает, что вы ДОЛЖНЫ обратить внимание на положительные и отрицательные выводы на конденсаторах. Полярность четко обозначена на обоих конденсаторах, имеется полоса вниз со стороны поляризованного конденсатора со знаком минус, и на печатной плате (как спереди, так и сзади указывают полярность). Несоответствие полярности ПЛОХО. В лучшем случае конденсаторы выйдут из строя, в худшем случае они взорвутся, и я полагаю, что ничего хорошего для печатной платы тоже не будет.

Шаг 5: Замените отремонтированный блок питания и установите заднюю крышку

Замените только что отремонтированный блок питания, подключите внутренние кабели к другим компонентам. Установите на место заднюю крышку, подставку (если используется) или настенные кронштейны. Подсоедините внешние кабели (видео, антенна и т. Д.). И, наконец, подключите шнур питания. Если все прошло хорошо, нажмите кнопку питания, и вы увидите, что ваше устройство включилось так, как оно было, когда оно было новым.
ПРИМЕЧАНИЕ: фотография моего рабочего телевизора НЕ является репрезентативной для изображения! Горизонтальные полосы являются артефактом.

Шаг 6: Другие ресурсы

Вы можете найти следующее полезное:
Ремонтный комплект для ЖК-дисплея Samsung – BN44-00167A
Запасной блок питания Samsung – BN44-00167F
Digi-Key – www.digikey.com

Включаю, просто то и дело щелкает – Panasonic Viera

Дгоркси жаль но балласта нет в этой модели. На самом деле это похоже на проблему с силовой платой или материнской платой. Возьмите заднюю часть телевизора и проверьте платы на предмет очевидных повреждений компонентов. Разместите несколько изображений этих досок с вашим вопросом. Так мы сможем увидеть то, что видите вы.Добавление изображений к существующему вопросу

Извините, я понятия не имел, что вы уже заменили плату питания.Вы изолировали, откуда исходит щелчок? Реле на плате питания? Проверьте несколько вещей и убедитесь, что у вас правильное напряжение:

Когда телевизор подключен:

переменного тока подается на резервную цепь в источнике питания для получения STB12V и STB5V.

STB12V проходит через плату SS и возвращается обратно на плату P, чтобы включить схему переключения, которая выводит STB5V. Если STB5V отсутствует, телевизор не работает (Нет питания)

STB5V выводится с платы P на вывод 5 разъема P7 и подключен к выводу 5 разъема A7 на плате A.

STB5V применяется к стабилизатору 3,3 В для питания главного процессора (IC1100) на плате A.

Когда главный ЦП (IC1100) получает 3,3 В, он выдает временную команду 2,7 В / 3,2 В, которая подается на контакт 6 разъема P7 на плате P. Функция этой команды состоит в том, чтобы включить цепь, которая генерирует «F + 15V» на плате P.

1. Команда питания от выключателя питания на плате S или приемника дистанционного управления на плате K подается на главный ЦП на плате A через разъем A1.ЦП на плате A выводит команду «F_STB_ON» и команду PANEL_STB_ON.
2. Команда «F_STB_ON» подается на контакт 6 разъема P7 источника питания для формирования F_STB + 15V.
3. «PANEL_STB_ON» используется для включения регулятора STB3.3V на плате A. Выходное напряжение подается на «Panel» CPU на плате A (ранее находившейся на плате D).
4. Когда «Panel» CPU на плате A находится под напряжением, он выводит команду «PANEL_MAIN_ON» (3,2 В) на контакт 11 разъема P25 на плате P.

Команда PANEL MAIN ON включает цепь питания, которая выводит Vsus, Vda, 15V и 5V.

Samsung ps42b430p2w инструкция

Чтобы продолжить работу с YouTube, заполните форму ниже. Samsung и файлы cookie. Téléviseur. Samsung Gear VR – гарнитура виртуальной реальности. Samsung PS42BP2W Руководство пользователя • Технические характеристики • Телевизоры Samsung. К. Soluzioni e Suggerimenti, Scarica il Manuale, Contattaci.

руководство по звуку samsung ps42b430p2w на моем телевизоре довольно плохое, поэтому я бы предпочел использовать отдельные динамики. звук на моем телевизоре довольно плохой, поэтому я бы предпочел использовать отдельные динамики. Также для: Ps50bb1w, Ps50bb2w, Ps42b, Ps42b PS42BP2.

Посмотреть и загрузить руководство пользователя для Samsung PS42BP2W в Интернете. 4/5 (). Я купил 42-дюймовый плазменный телевизор Samsung (PS42BP2W) серии 4 в Великобритании (31 августа). Этот сайт использует файлы cookie.

Эти коды дистанционного управления работают при программировании определенного пульта дистанционного управления для вашего телевизора Samsung.Страница Подготовка к установке настенного крепления на стене 1. Руководство по обслуживанию плазменного телевизора Samsung PS42BP2W PS42BP2WXXH. Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie.

В этой серии из пяти частей рассказывается, как устранить проблему с ручным управлением ЖК-телевизором Samsung samsung ps42b430p2w, при которой происходит щелчок питания. База данных содержит 3 руководства для Samsung PS42BP2W (доступно для бесплатного просмотра в Интернете или загрузки в формате PDF): руководство, руководство по эксплуатации и руководство пользователя, руководство по быстрой установке. Английский – Технические характеристики.

Из этого видео вы узнаете, как отремонтировать телевизор Samsung, если у вас возникли проблемы с цветопередачей на экране. Загрузить руководство пользователя samsung ps42b430p2w в электронном виде или в формате PDF • Страница 2/4 • Samsung PS42BP2W Руководство по использованию • Телевизор Samsung. – Кофи не включается PS42BP2W | 8 декабря, PM PST. У меня ужасное эхо, похоже, проблема с синхронизацией, с моей настройкой. Руководства пользователя, руководства и спецификации для плоскопанельного, плазменного телевизора Samsung PS42BP2W. LCD TV / PDP TV.

Решения и советы, скачать руководство, связаться с нами.Этот сайт использует файлы cookie. Служба поддержки Samsung в Великобритании. Руководства пользователя, руководства и спецификации для плоскопанельного, плазменного телевизора Samsung PS42BP2W. Служба поддержки Samsung в Великобритании.

PS42BP2W. Наши 57- и 63-дюймовые модели не соответствуют спецификациям VESA. ПС42БП2. Он был немедленно отправлен. SAMSUNG TV LW17N13WX.

Samsung Supporto IT. Samsung BNA Руководство пользователя PS42BP2W Руководство пользователя PS51D Технические характеристики PS51F Руководство пользователя PS63BT6W Руководство пользователя UN32ES E-Руководство пользователя. Samsung не несет ответственности за подобные происшествия.В этом видео вы узнаете, как провести домашнюю операцию в семейном развлекательном центре. Samsung PN51EA1FXZA Руководства и руководства. PS42BP2W. Samsung PS42Bp2W.

4 января · Приносим извинения за прерывание. Мануалы Samsung. Плазменный телевизор PS42B скачать инструкцию в формате pdf. Lastmanuals ponúka spoločensky riadený servis zdieľania, uchovávania a hľadania manuálov súvisiacich s používaním hardwaru a softwaru: návody, manuály, rýchle návody, technické poznámky. Компания Samsung не несет ответственности за повреждение продукта или получение травм в результате использования настенного крепления, не соответствующего стандарту VESA или не указанного в спецификации, либо в случае несоблюдения пользователем инструкций по установке продукта.Lastmanuals ponúka spoločensky riadený servis zdieľania, uchovávania a hľadania manuálov súvisiacich s používaním hardwaru a softwaru: návody, manuály, rýchle návody, technické poznámky. Просмотрите и загрузите руководство пользователя для Samsung PS42BB1W онлайн.

Samsung PS42BP2W / XKC: Samsung PS42BP2WXUA: Samsung PS42BP2WXXU Запасной пульт дистанционного управления, который заменяет все его функции пульта дистанционного управления SAMSUNG TMA (BNN): Замена для / 5 (). Также для: Ps50bb1w, Ps50bb2w, Ps42b, Ps42b Руководство пользователя Samsung PS50BP2W • Overzicht van het bedieningspaneel • Каталог руководств для телевизоров Samsung [HOST] – поиск в библиотеке руководств пользователя в Интернете.В этой серии из пяти частей рассказывается, как устранить проблему с щелчком при включении ЖК-телевизора Samsung. Samsung и файлы cookie.

Если вы потеряли оригинал, вы можете найти в руководстве фотографию или рисунок пульта дистанционного управления, которые можно сравнить с фотографией, показанной здесь. Проблема заключается в gama IC Samsung Galaxy S7 Edge Factory Unlocked Phone 32 ГБ – из международных источников (Ближний Восток / Азия / Африка. Руководства и руководства пользователя Samsung PS42BP2W. Служба поддержки Samsung в Малайзии.

Руководства пользователя Samsung PS42BP2W в формате Pdf.Этот сайт поможет вам спасти Землю от электронных отходов! Плазменный телевизор PS42BP2W скачать инструкцию в формате pdf. Решения и советы, скачать руководство, связаться с нами. Samsung-TV-service-manuals-and-schematics-on 3-DHz-TFT-LCD руководство по обслуживанию ЖК-телевизора на английском языке руководство по обслуживанию плазменных телевизоров HPT на английском языке Обслуживание плазменных телевизоров Samsung PS42BP2W PS42BP2WXXH на русском языке руководство по эксплуатации samsung ps42b430p2w Руководство по эксплуатации Samsung Samsung HP-T, HP-T Руководство по ремонту плазменных телевизоров.

PS42BP2W Плазменный телевизор pdf скачать инструкцию. Inicio Archivo Televisores LCD y Plasma Samsung.Когда пришло время ввести КОД ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, воспользуйтесь приведенным ниже списком, чтобы найти правильный код дистанционного управления, используемый для управления телевизором SAMSUNG с помощью пульта ДУ. Комплект на [HOST] Как исправить. Решения и советы, руководство по загрузке, контакт samsung ps42b430p2w manual Us.

Soluzioni e Suggerimenti, Scarica il Manuale, Contattaci. 25 августа · Привет, ребята, у меня есть SAMSUNG PS42B, а также Samsung Blu ray. Руководства и руководства пользователя для Samsung PS42BP2W. Решите проблему с устройством. Прочитайте больше.

Английский – Технические характеристики.Выберите другую страну или регион, чтобы увидеть контент для вашего местоположения. Руководства и руководства пользователя для Samsung PS50BS2W. Выберите другую страну или регион вручную для samsung ps42b430p2w, чтобы просматривать материалы, относящиеся к вашему местоположению. PS42BP2W. 11 марта · из 5 звездочек Samsung VG-STC Webcam. Просмотрите интерактивное руководство по быстрой установке плазменного телевизора Samsung PS42BP2W или просто нажмите кнопку «Загрузить», чтобы ознакомиться с рекомендациями Samsung PS42BP2W в автономном режиме на своем настольном или портативном компьютере.

Я очень доволен руководством samsung ps42b430p2w с веб-камерой Samsung, хотя жаль, что моя веб-камера Logitech несовместима, поэтому пришлось выложить 64 фунта стерлингов за другую.Руководства пользователя, руководства и технические характеристики плазменного телевизора Samsung PN51EA1FXZA. Просмотрите и загрузите онлайн-руководство пользователя для Samsung PN42BP2D. Смотрите больше Close.

Выберите другую страну или регион, чтобы увидеть контент для вашего местоположения. Когда пришло время ввести КОД ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, воспользуйтесь приведенным ниже списком, чтобы найти правильный код дистанционного управления, используемый для управления телевизором SAMSUNG с помощью пульта ДУ. Загрузите руководство по обслуживанию и ремонту SAMSUNG TV LW17N13WX для специалистов по электронике.

3 января, · Как исправить ремонт плазменных ЖК-телевизоров Samsung. Обзор обычного ремонта: мигает и щелкает красный индикатор. Samsung ps42b430p2w. Руководство по включению и выключению. Руководство по ремонту, видеоурок.Rechercher. 17 окт. · Привет, ребята, у меня есть SAMSUNG PS42B, а также Samsung Blu ray.

. Нажав ПРИНЯТЬ или переходя к инструкции samsung ps42b430p2w, вы просматриваете сайт, вы переходите по инструкции samsung ps42b430p2w и соглашаетесь на использование файлов cookie. PS42BP2W. Наши руководства по ремонту Samsung TV samsung ps42b430p2w содержат исчерпывающую информацию по обслуживанию, ремонту и обслуживанию. По эксплуатации Samsung PS42BP2W Pdf. Мы получаем большое количество запросов из вашей сети.

samsung ps42b430p2w manual Посмотреть и загрузить руководство пользователя для Samsung PS42B онлайн. Данные продукта PIM: телевизоры Samsung PS42BP2W PS42BP2WXXH, сравнить, обзор руководства samsung ps42b430p2w, сравнение, характеристики, цена, брошюра, каталог, информация о продукте, содержание. PN42BP2D Flat Panel TV скачать инструкцию в формате pdf.

Серия

4. Перейти к справке по специальным возможностям. 4 серия. Плазменный телевизор Samsung: Список устройств № Модель Samsung PS42BP2W: Руководство по эксплуатации плазменного телевизора Samsung PS42BP2W (2 стр., Мб) Плазменный телевизор Samsung PS42BP2W Руководство по эксплуатации и эксплуатации (41 стр., Мб).3 июля Подтвержденная покупка. Просмотрите и загрузите руководство пользователя для Samsung PS42BB1W онлайн. База данных содержит 2 руководства Samsung PN51EA1FXZA (доступны для бесплатного просмотра в Интернете или загрузки в формате PDF): краткое руководство по эксплуатации, руководство по эксплуатации и руководство пользователя.

Посмотреть онлайн или загрузить Samsung PS42BP2W User Manual, Manual. Смотри ниже. Решения и советы, скачать руководство, связаться с нами. 3 января, · Как исправить ремонт плазменных телевизоров Samsung Обзор общего ремонта мигает красный свет и нажимает и выключает Руководство по ремонту видеоурок Исправление комплекта конденсатора Купить колпачок.04 января · Извините за прерывание. Чтобы продолжить работу с YouTube, заполните форму ниже. В этом видео вы узнаете, как провести домашнюю операцию в семейном развлекательном центре.

Описания и характеристики в этом буклете даны только для информационных целей и могут быть изменены без учета. База данных содержит 3 руководства для Samsung PS42BP2W (доступно для бесплатного просмотра в Интернете или загрузки в формате PDF): руководство, руководство по эксплуатации и руководство пользователя, руководство по быстрой установке.Решения и советы, скачать руководство, связаться с нами. Поддержка Samsung в Малайзии.

4 серии. Лист. Решения и советы, скачать руководство, связаться с нами. Видео (учебные пособия) Документы (руководства) Samsung Galaxy Grand Prime Dual Sim Factory samsung ps42b430p2w manual Unlocked Phone, International Version Retail Packaging, Check on Amazon. Samsung PS42BP2W: Руководство по плазменному телевизору Samsung PS42BP2W (2 страницы, Мб) Samsung Plasma TV PS42BP2W Эксплуатация и руководство пользователя (41 страница руководства samsung ps42b430p2w, Мб) Плазменный телевизор Samsung PS42BP2W Руководство по быстрой установке (4 страницы, Мб) Samsung PS42BB1W.Популярные страницы руководства Samsung HPT обслуживаются квалифицированным обслуживающим персоналом.

Я купил 42-дюймовый плазменный телевизор Samsung (PS42BP2W) серии 4 в Великобритании. Samsung не несет ответственности за повреждение продукта или телесные повреждения, если используется настенное крепление, отличное от VESA или не указанное в спецификации, либо покупатель не следит за продуктом. Инструкции по установке База данных содержит 2 Руководства по Samsung PS50BS2W (доступны для бесплатного просмотра в Интернете или загрузки в формате PDF): Руководство по быстрой установке, Руководство по эксплуатации и эксплуатации. Навод на управление SAMSUNG PS42BP2W.Руководство по эксплуатации Samsung PS42BP2W 41 страница. PS42BB1W Плазменный телевизор pdf скачать инструкцию. Загрузите руководство по быстрой установке плоскопанельного телевизора, плазменного телевизора Samsung PS42BP2W бесплатно или просмотрите его в Интернете на [HOST] Эта версия samsung ps42b430p2w manual для Samsung PS42BP2W Manual совместима с таким списком устройств, как: PS50BP2W, PS50BB2W, PS42BP2W, PS42BB1W, PS50BP2W .

Samsung tv шасси ks2a (n) модель cftx sms [HOST] CFTX. Служба поддержки Samsung в Великобритании. SAMSUNG PS42BP2W F65A. Samsung поддерживает ИТ. 9 человек нашли это полезным.

Также для: Ln32bc5d, Ln32bb2d. Описания и характеристики в этом буклете даны только для информационных целей и могут быть изменены без предварительного уведомления. Руководство пользователя Samsung PS50BP2W • Исходный режим • Инструкции по использованию • Каталог руководств для телевизоров Samsung [HOST] – поиск в библиотеке руководств пользователя в Интернете. Просмотрите и загрузите онлайн-руководство пользователя для Samsung PN42BP2D. Samsung PN51EA1FXZA Руководства и руководства. Это видео, вероятно, лучше всего подходит для телеэкспертов или тех бесстрашных владельцев телевизоров.Samsung PS50BB2W Краткое руководство по установке.

Перейти к справке по специальным возможностям. Серия 4. Маркиз. Служба поддержки Samsung в Великобритании. Смотрите больше Close. Руководства и руководства пользователя для Samsung PS50BS2W. Выберите руководство по эксплуатации samsung ps42b430p2w в другой стране или регионе, чтобы просмотреть материалы для вашего местоположения. Также для: Ps50bp2w, Ps42b, Ps50b. Обмен руководствами по обслуживанию электроники: схемы, таблицы данных, схемы, ремонт, схемы, руководства по обслуживанию, бункеры eeprom, печатные платы, а также ввод режима обслуживания, соответствие модели и шасси samsung ps42b430p2w и многое другое.

Данные о продукте PIM: Телевизоры Samsung PS42BP2W PS42BP2WXXH, сравнение, обзор, сравнение, характеристики, цена, брошюра, каталог, информация о продукте, содержание. Справочник руководств [HOST] – bibliothèque de Mode d’emploi. Самсунг ps42p3sx_ch. PageCategory TV СЕРВИСНОЕ РУКОВОДСТВО. Поддержка Samsung в Малайзии. Тип: (ZIP) Размер МБ.

PS42BB1W Плазменный телевизор pdf скачать инструкцию. Посмотреть онлайн или загрузить Samsung PS42BP2W User Manual, Manual. Решения и советы, скачать руководство, связаться с нами._d58a [HOST] PS42P3SX, PS42P3SXEC.Руководство пользователя Samsung PS50BP2W • Исходный режим • Инструкции по использованию • Каталог руководств для телевизоров Samsung [HOST] – поиск в библиотеке руководств пользователя в Интернете. Решения и советы, руководство для samsung ps42b430p2w Загрузить руководство, связаться с нами.

7 февраля, · Tienes una televisión #Samsung? Служба поддержки Samsung в Великобритании. При программировании универсального пульта ДУ для телевизора SAMSUNG следуйте инструкциям в прилагаемом к нему руководстве. LCD TV / PDP TV. PS42BP2W. Также для: Ln32bc5d, Ln32bb2d.

¿Имеется ли hecho una búsqueda de canales y no hay manera de ordenarlos como quieres? Samsung не несет ответственности за подобные происшествия.Samsung PS42BP2W Руководство пользователя • Технические характеристики • Телевизоры Samsung. 4 серия (48 страниц) Плазменный телевизор Samsung PS42BB2W Краткое руководство по установке. Скачать SAMSUNG PS42BP2W F65A руководство по обслуживанию и информацию по ремонту для специалистов по электронике Руководства по обслуживанию, схемы, электронные схемы для электротехников Этот сайт поможет вам спасти Землю от электронных отходов! Если вы застряли в ремонте неисправного устройства, загрузите эту информацию по ремонту, чтобы получить помощь.

Наши руководства по ремонту телевизоров Samsung содержат исчерпывающую информацию о техническом обслуживании, ремонте и ремонте.Получите свое электронное руководство прямо сейчас! Картинка четкая, звук очень хороший. Это видео, вероятно, лучше всего подойдет экспертам в области телевидения или бесстрашным владельцам телевизоров. Решения и советы, Руководство по загрузке, Свяжитесь с нами. Я понял это, когда использовал простые аудиовыходы на задней панели телевизора. – Кофи не включается PS42BP2W | 8 декабря, PM PST. Этот сайт использует файлы cookie.

Samsung не несет ответственности за повреждение продукта или получение травм в результате использования настенного крепления, не соответствующего стандарту VESA или не указанного в спецификации, или несоблюдения пользователем инструкций по ручной установке продукта samsung ps42b430p2w.PS42BP2W. Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie.

Наши 57- и 63-дюймовые модели не соответствуют спецификациям VESA. Помощь! Samsung PS50BP2W Руководство пользователя • Исходный режим • Техническая дата • Каталог руководств для телевизоров Samsung [HOST] – поиск в библиотеке руководств пользователя в Интернете. Плазменный телевизор Samsung PS42BP2W PS42BP2WXXH. ¿Имеет hecho una búsqueda de canales y no hay manera de ordenarlos como quieres. PS42BB2W. Я получаю руководство для samsung ps42b430p2w, когда я использовал простые аудиовыходы на задней панели телевизора.

Этот сайт поможет вам спасти Землю от электронных отходов! Инструктор с подробными инструкциями и заботой о безопасности вашего телевизора проведет вас через все, что вам нужно, чтобы узнать, как исправить вручную samsung ps42b430p2w Автор: Wonderhowto. Смотрите больше Close. Эти коды дистанционного управления работают при программировании определенного пульта дистанционного управления для телевизора Samsung.

Samsung PS50BP2W Руководство пользователя • Исходный режим • Техническая дата • Каталог руководств для телевизоров Samsung [HOST] – поиск в библиотеке руководств пользователя в Интернете.Сервис-мануалы, схемы, эпрома для электротехников. $ Samsung UN65JS UN65JSF UN65JSFXZA Service Manual и. Руководства пользователя, руководства и технические характеристики плазменного телевизора Samsung PN51EA1FXZA.

Samsung Sony Yamaha Руководство пользователя PS42BP2W Руководство пользователя PS51D Технические характеристики PS51F Руководство пользователя PS63BT6W Руководство пользователя UN32ES Электронное руководство пользователя WAM Hướng dẫn sử dụng SanDisk SDSDJ – Технические характеристики промышленных флэш-карт SD samsung ps42b430p2w manual Sansung. Служба поддержки Samsung в Великобритании. Руководства пользователя, руководства и спецификации для плазменного телевизора Samsung PS50BS2W.Samsung UN40B UN46B UN55B Руководство по обслуживанию и ремонту; Samsung UN46B UN55B UN46BXF UN55BXF Руководство по обслуживанию; Руководство по обслуживанию плазменных телевизоров Samsung PS42BP2W PS42BP2WXXH; Руководство по обслуживанию плазменных телевизоров Samsung HPTX / XAA HPTX / XAA; Руководство по обслуживанию и ремонту Samsung LE23R41B. Samsung не несет ответственности за подобные происшествия. Тип: (PDF) Samsung PS42BP2W PDP, LJA X-sus modul R ellenállása (Megoldva 6R2). Помощь!

База данных содержит 2 руководства Samsung PN51EA1FXZA (доступны для бесплатного просмотра в Интернете или загрузки в формате PDF): краткое руководство, руководство по эксплуатации и руководство пользователя.При программировании универсального пульта ДУ для телевизора SAMSUNG следуйте инструкциям в прилагаемом к нему руководстве. Руководства пользователя, руководства и руководство пользователя samsung ps42b430p2w Технические характеристики плазменного телевизора Samsung PS50BS2W. Обмен руководства по обслуживанию электроники: схемы, таблицы данных, схемы, ремонт, схемы, руководства по обслуживанию, бункеры eeprom, печатные платы, а также ввод в сервисный режим, изготовление в. У меня ужасное эхо, похоже, проблема с синхронизацией, с моей настройкой. Руководства к телевизорам Samsung. Этот сайт использует файлы cookie. Связанные руководства для плазменного телевизора Samsung PS42B Руководство пользователя Samsung PS42BB1W.

Руководства и руководства пользователя для плазменных телевизоров Samsung (модели) найдены в базе данных All-Guides. Наводка на управление SAMSUNG PS42BP2W. Получите свое электронное руководство прямо сейчас!

Инструкция samsung [HOST] Инструкция usuario un55jpdf UN55J Samsung [HOST] PS42BP2W PS42BP2WXXH. Смотрите больше Close. PN42BP2D Flat Panel TV скачать инструкцию в формате pdf. Наиболее частыми симптомами этой неисправности являются щелчки реле при включении телевизора, а также может мигать красный светодиодный индикатор на передней панели телевизора. Руководства к телевизорам Samsung.

Мы получаем большое количество запросов из вашей сети. Samsung UN40B UN46B UN55B Руководство по обслуживанию и ремонту; Samsung UN46B UN55B UN46BXF UN55BXF Руководство по обслуживанию; Руководство по обслуживанию плазменных телевизоров Samsung PS42BP2W PS42BP2WXXH; Руководство по обслуживанию плазменных телевизоров Samsung HPTX / XAA HPTX / XAA; Samsung LE23R41B Руководство по обслуживанию и ремонту Samsung ps42b430p2w manual Guide. Также для: Ps50bp2w, Ps42b, Ps50b, 12 августа, · Ремонт ЖК-телевизора Samsung с помощью реле щелчка (LNTF) Это статья о том, как отремонтировать телевизор Samsung, у которого возникают проблемы с включением.

Samsung PS50BP2W Руководство пользователя • Overzicht van het bedieningspaneel • Каталог руководств для телевизоров Samsung [HOST] – поиск в библиотеке руководств в Интернете. Загрузите руководство по обслуживанию и ремонту SAMSUNG PS42BP2W F65A для специалистов по электронике. Просмотрите и загрузите руководство пользователя для Samsung PS42BP2W онлайн.

База данных содержит 2 руководства Samsung PS50BS2W (доступны для бесплатного просмотра в Интернете или загрузки в формате PDF): руководство по быстрой установке, руководство по эксплуатации и руководство пользователя.

Неисправен конденсатор на тв

Перейти к основному содержанию Перейти в меню тем Перейти в меню тем

Плохой конденсатор на телевизоре Проблема неисправного конденсатора хорошо задокументирована, например, в Википедии Capacitor plague и Capacitor Lab.Однако я могу найти конденсатор на этом двигателе насоса. Это 457 2 1 A конденсатор – это элементарная электронная конденсаторная машина. Сегодня мы будем строить напечатанную на 3D-принтере конденсаторную машину, на сборку которой уйдет больше суток. Во-первых, это простой способ определить неисправный конденсатор. Как правило, просто замените все электролитические конденсаторы, которые, как вы обнаружили, вздулись, особенно в верхней части конденсатора. Если конденсаторы “плохие” из-за электролита или какой-либо другой проблемы, у них будет реальная проблема.Телевизор не включается вручную или с пульта дистанционного управления, не слышно щелчков, светодиодов на передней панели нет никаких признаков жизни. Я скоро опубликую свой вопрос с цитатой по телевизору, но решил, что сначала разберусь с этим. Пусковые конденсаторы. Я нашел спецификации оригинального OST 6. Я вижу около 12 из них, но лишь некоторые из них наклонены. Был бы признателен любому, кто внесет свой вклад в это. Около года назад у меня возникла проблема с конденсатором на плате питания, и он щелкал выключением и т. Д. Я бы посоветовал взглянуть на материнскую плату и проверить конденсаторы на наличие выпирающих утечек и т. Д.Много раз он выявляет неисправные конденсаторы с перебоями. Открыв заднюю часть и глядя на плату блока питания, я вижу два электролитических конденсатора с вздутыми поверхностями, которые протекли. Этот комплект состоит из 14 алюминиевых электролитических конденсаторов, необходимых для замены конденсаторов на плате блока питания вашего телевизора 39. Во-первых, ваша проблема с телевизором вряд ли будет вызвана неисправными конденсаторами, что бы ни говорили эксперты в Google. 02 мфо и. 5. 03 февраля 2007 г. Красный говорит, что у него неисправный конденсатор и что они заменили всю электронику.com MAXRUN 45 5 MFD uf 370 или 440 В переменного тока Круглый конденсатор двойного действия для кондиционера или конденсатора теплового насоса 45 Двигатель переменного тока и вентилятор, работающие на 5 микрофарад 5-летняя гарантия 4. Для этого вам понадобится мультиметр. 12. Он просто не перевернется. В большинстве случаев вы можете сказать, что конденсатор плохой, потому что он вздувается. У меня не было достаточно дотошного паяльного пистолета, поэтому пришлось использовать старый модный. Тел. 5 мф. Я снял печатную плату после наблюдения nbsp. Вы можете проверить конденсаторы в своем ЖК-телевизоре или мониторе и действительно убедиться, что они плохие.Да, эти две аббревиатуры означают одно и то же. Его не схватили, так как я могу свободно повернуться. Он должен быть 15 мкФ. Очистка отверстий, 19 июня 2013 г. Плохие заглушки могут проявляться по-разному, вы можете обнаружить, что телевизор не включается, или, что чаще всего, потребуется несколько попыток для включения телевизора. В основном это накопитель энергии. Если пусковое реле и конденсатор в порядке, возможно, компрессор неисправен. Сначала запустить двигатель насоса, если это однофазный асинхронный двигатель.9 января 2017 г. В предложенном коллективном иске потребителей говорится, что неисправный конденсатор в My Samsung Smart TV 55 дюймов вышел из строя на прошлой неделе после того, как владел им всего 3 года. Ремонт ЖК-монитора с новыми конденсаторами решит массу проблем ЖК-мониторов и телевизоров 39 s и продлит срок эксплуатации монитора или телевизора на несколько лет. Технология вышла на замену плате, и через год все было в порядке, и теперь на телевизоре появилась темная область с левой стороны. Телевизор щелкает, а светодиодный индикатор питания мигает.Проверить усилитель Проверить конденсатор с помощью аналогового мультиметра Проверить усилитель Проверить конденсатор с помощью цифрового мультиметра Проверка конденсатора с помощью мультиметра в режиме измерения емкости Проверить и протестировать конденсатор с помощью простого вольтметра Традиционный метод проверки усилителя Проверить конденсатор Найдите значение конденсатора, измерив значение Постоянная времени 18 июля 2013 г. Небольшое замечание для нескольких владельцев Samsung FP T5084X XAA a. 20 мая 2014 г. Провел небольшое исследование и проверил свой телевизор, и, конечно же, 2 конденсатора на 25 В по 1000 мкФ перегорели.Отрицательная сторона – это сторона с серой полосой на ней. Я заказал новые бейсболки от Maplins, но у них на складе не было той же спецификации. Если они выглядят выпуклыми сверху, их необходимо заменить. Свежая капля припоя в левом нижнем углу показывает начало ремонта. 04 июня 2011 плохой конденсатор обычно приводит к отключению или зависанию устройства с продвинутой электроникой, такой как компьютер, обычно есть функция восстановления, которая срабатывает и перезапускает устройство в наши дни, когда tv 39 s настолько продвинуты, что я ожидал, что они будут аналогичная функция, например, при запуске телевизора происходит сбой конденсатора, при повторном запуске телевизора происходит сбой конденсатора и т. д. Поместите выводы омметра на провода, идущие от конденсатора к двигателю.02 августа 2011 г. У меня есть ЖК-телевизор Samsung LN52A650A1FXZA, у которого на плате блока питания были неисправные конденсаторы. Конденсаторы малой емкости особенно трудно читать из-за ограниченного пространства, доступного для печати. Звук конечно был немного приглушен и сжат по сравнению с новыми колпачками. ура и еще раз спасибо. Плохие конденсаторы, конденсаторы, плохие колпачки, плохие колпачки, vp6, ka7, шаттл, компьютеры, компьютер, колпачки, неисправные конденсаторы, ремонт телевизора, ремонт телевизора, уровень компонентов 02 августа 2011 г. Из того, что я читал на этих форумах, у меня плохой источник питания.Думаю, это пусковой конденсатор. Хорошим примером этого является то, что в телевизоре без светодиодной подсветки 39 с есть 1500 В переменного тока с флуоресцентной подсветкой, которая освещает панель. Будьте осторожны при работе с 7 июня 2020 года. Плохие конденсаторы Game Gear. Видимая утечка электролита поверх Game Gear 100 мкФ. крышка Game Gear плохие конденсаторы Повреждение паяных площадок ослабленных ножек. На самом деле у меня есть новые, которые я еще не положил в мешки для продажи. Проверка на неисправные конденсаторы. Было интересно, следует ли мне заменить два других, которые расположены рядом с конденсаторами 25 В 1000 мкФ, потому что, глядя на некоторые видеоролики на YouTube, обычно это 39, 4, что конденсатор следует устанавливать как можно ближе к суб-усилителю, используя как можно более короткие провода.Он продолжал пытаться включиться, но просто зацикливался. Но компания это исправит. Конденсатор имеет два полюса: положительный и отрицательный. Ответ Зависит от требований к напряжению и допустимой токовой нагрузке двигателя, запускаемого или работающего 39 с, см. Тег данных двигателя. Я проверяю конденсаторы, они в норме и не выпирают. 01 мкр. Если я закажу деталь и установлю, я получу такие же дрянные конденсаторы, и все еще не гарантирую, что что-то еще не было повреждено, когда эти конденсаторы выскочили.Телевизор не воспроизводит звук при отключении питания. 3 V 4700 F, и я думал о замене их на 16 V 4700 F, но для получения лучшего качества 105 C оценил один, а другие – 85 C. Другие клянутся, что 10 миганий могут означать МНОГИЕ различные проблемы в телевизоре, от конденсаторов до платы A и до тех, кто знает. Https гарантирует, что вы подключаетесь к официальному сайту и что вся предоставляемая вами информация является en 1. Неэлектролитические конденсаторы не поляризованы.08 декабря 2010 г. Плазменный телевизор Soniq m n QSP500T Я работаю в области телевидения и телевидения над этим устройством. Прямо сейчас у него есть конденсаторы самва. На неисправный конденсатор указывает выпуклость вверху и, возможно, утечка коричневатой жидкой диэлектрической жидкости. У меня есть emac, который был указан с плохими конденсаторами. у меня не было пайки nbsp 5 мая 2016 http Vitamincm. Я удалил жесткий диск CD-ROM и материнскую плату. NgApike SAMSUNG PN50A550S1F Y Основная плата BN96 07132A КАК ЕСТЬ ПЛОХАЯ ПЛАТА Плохой конденсатор 4. Является ли это постоянным конденсатором и есть ли способ исправить проблему, не потратив 200 на новый, спасибо 18 августа 2010 Мои конденсаторы плазменного телевизора Samsung плохие Самсунг отказался ремонтировать мой неисправный телевизор, я открыл его и проверил блок питания.Если показание попадает в этот диапазон, значит конденсатор. Конденсатор морозильной камеры играет роль в контроле температуры воздуха и поддержании холодных продуктов. Это сделано для того, чтобы за дополнительную плату не пришлось долго идти, чтобы быстро добраться до усилителя. Или возможность переключить канал на телевизоре Вы просто не можете проверить неисправный конденсатор внутри или снаружи печатной платы, измерив его значение емкости с помощью nbsp. Признаки того, что колпачки взорвались и нуждаются в замене: выпуклый купол сверху или снизу Самый распространенный признак Черная жидкость течет сверху Обесцвечивание nbsp Результаты 1 13 из 13 Отличные предложения по конденсаторам для телевизоров Samsung.Однако не забудьте снять конденсатор с платы перед измерением, поскольку импедансы, включенные последовательно параллельно конденсатору, могут дать неверное значение емкости. 92 92 endgroup 92 Pranit Pawar May 10 39 19 at 20 13 Если это произойдет, то стартовое реле, вероятно, неисправно. Может быть, по мере накопления заряда он будет создавать шипение, а когда он разряжается, он вырывается через усилитель, вызывая его отключение. В случае с полимерными крышками все типы считаются подходящими для использования с блоками питания из-за их способности выдерживать более высокие рабочие температуры, чем их электролитические. 12 января 2018 г.Одной из ключевых частей электрической системы кондиционера являются конденсаторы.Лето заставляет машину работать вдвое больше. Пусковые конденсаторы номиналом 70 мкФ или выше имеют три класса напряжения 125 В, 250 В и 330 В. Вы можете проверить, хорош ли конденсатор или плохой, с помощью омметра, но сначала вы должны удалить конденсатор из цепи и разрядить его. 16 мая 2018 г. Это также признак неисправного или неисправного конденсатора переменного тока. Молния может повредить конденсатор, компрессор, двигатель вентилятора или провода в устройстве. Однако вам нужно убедиться, что у вас есть правильный конденсатор. Конденсатор обычно состоит из двух проводов, расположенных близко друг к другу, разделенных изолятором.Провёл поиск неисправностей и обнаружил, что мой конденсатор неисправен. Верх будет скорее куполообразным, чем плоским. Эти конденсаторы говорят, что W7E PET 1000uF 25 V 105 C M Я читал кое-что, в котором говорилось, что если крышки выходят из строя, вы должны заменить их на более высокое напряжение. Пол, что 39 сек наверное плохой конденсатор. Обзоры ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ 25 августа 2019 г. Мы вступаем в седьмой сезон DRIVE на NBC Sports и миллионы подписчиков на YouTube и Facebook. Capacitor Car. Цель данного руководства – построить 3D-печатный автомобиль, который работает от конденсатора и может проехать не менее 100 футов. .Две клеммы сверху предназначены для подключения проводов. Пусковой конденсатор иногда очевиден, а иногда нет. Помните, что у Samsung были большие проблемы с использованием конденсаторов с номиналом ниже номинала. Привет всем, я здесь 39 м новенький и пытаюсь спасти 32-дюймовый ЖК-телевизор. 6 способов проверки конденсатора с помощью цифрового мультиметра и усилителя AMM AVO. Также уплотнение может быть просто не прочным из-за изготовления конденсатора. Вы увидите nbsp 8 февраля 2017 г. Случайно, но у меня есть плазменный телевизор Samsung PS42A456, который у меня есть. Я считаю, что это может быть проблема из-за того, что конденсаторы старые и вздутые, и я ожидаю легкого решения, а затем не вижу сломанных крышек. заменить.который утверждает, что компания Samsung произвела и продала определенные телевизоры под торговой маркой Samsung, в которых обнаружен дефект конденсатора, который вызывает у телевизоров такие симптомы, как то, что телевизоры не включаются, возникают задержки при включении и циклическое включение и выключение щелкающего звука или танталовый электролитический конденсатор является электролитическим конденсатором. пассивный компонент электронных схем. ремонт телевизоров philips crt. Неисправный конденсатор либо запустится при бесконечной перегрузке, либо запустится при 50 кОм и останется там. 25 июля 2013 г. Я читал в Интернете, что это обычная проблема со старыми плазмами производства Samsung, и причиной этого был перегоревший конденсатор.Следите за состоянием внешнего блестящего металлического контейнера, который защищает внутреннюю работу конденсатора. Примерно в 2008 году был сделан телевизор LNT4665. Мне пришлось разобрать эту штуку, отпаять 6 колпачков с платы питания и заменить их более прочными. Конденсатор обычно состоит из двух проводников. Многие бытовые приборы имеют пусковой конденсатор электродвигателя, и когда он изнашивается, у двигателя не хватает энергии для включения цикла. Сейчас проблем со стабильностью нет, но я получаю странный звук бррррр, когда выключаю компьютер на 1-2 секунды.так что я изменил то плохое, что я считаю плохим. 2. 20 марта 2010 г. Неприятные запахи, исходящие от электроники, обычно возникают либо из-за перегоревшего конденсатора, либо из-за какого-либо перегрева, обычно вызванного коротким замыканием или чрезмерным напряжением. Телевизор по-прежнему работает нормально? Если запах сохраняется даже при выключении 39 секунд, скорее всего, это неисправный конденсатор. Есть 4 плохих конденсатора 10v 2200mF 115c и один 35v 1500mF 115c. Для этого теста возьмем омметр и поместим щупы на выводы конденсатора.Чтобы вытащить неисправный колпачок, я сначала согнул крошечную вспомогательную плату MC201 на плате блока питания влево, пока она не стала идеально перпендикулярной основной плате блока питания. Ремонтный комплект конденсатора Samsung BN44 00199A. Модель LNT 4669 FX XAA. Курт провел стандартный тест электролитических конденсаторов, чтобы убедиться, что они неисправны или нуждаются в замене. мил. Пометьте отрицательный вывод конденсатора на плате для дальнейшего использования. com. телевизор 92 теперь включается без звука щелчка, но он остается пустым без изображений.11 октября 2014 г. Хотя партии неисправных конденсаторов несколько раз попадали в дикую природу, достойные любого пренебрежительного названия, придуманного для них, я еще не видел ни малейшего доказательства того, что сбои конденсаторов в TiVos – это нечто большее, чем просто разумный человек, который знает дизайн источника питания и передовые методы использования конденсаторов. Если конденсатор показывает напряжение от 10 до 99 вольт, разрядите его с помощью отвертки. Даже если вы считаете, что на ваш монитор вышла гарантия, сначала обратитесь в Samsung, чтобы узнать, подходит ли он для бесплатного ремонта, по телефону 1 800 SAMSUNG 1 800 726 7864.У меня было несколько неисправных крышек в моем телевизоре с плоским экраном, и когда они вышли из строя, они больше не выходили. Замена 4 частей вернула к жизни 1 400 телевизоров. Разница между конденсатором и батареей заключается в том, что конденсатор может полностью сбросить свой заряд за крошечные доли секунды, тогда как для полной разрядки батареи потребуются минуты. Если у вас возникла какая-либо из вышеперечисленных проблем, есть простой способ проверить энергетический заряд вашего конденсатора. Я купил его 5 лет назад, поэтому у меня больше нет гарантии.14 февраля 2011 Неисправные конденсаторы – это неисправные конденсаторы, произведенные в 1999–2007 годах, которые выходят из строя раньше времени. Итак, сегодня я пошел в радиохак, чтобы купить nbsp. Не доволен стоимостью ремонта, я взял телевизор домой и исследовал возможную причину в Интернете, которая обычно – плохие конденсаторы. Ни один конец не является положительным или отрицательным. P. При проверке блока питания обнаружено, что в основном конденсаторы Capxon и некоторые United Chemicon. Электролит испарится и превратится в газ, что приведет к вздутию корпуса и, в некоторых случаях, утечке.У них меньшие значения емкости, чем у электролитов. 5 из 5 звезд 2 2 оценки продукта SAMSUNG PN50A550S1F Y Основная плата BN96 07132A КАК ЕСТЬ ПЛОХАЯ ПЛАТА Плохой конденсатор См. Полный список на console5. Если измеритель не движется в сторону бесконечного сопротивления, конденсатор неисправен. Ваш телевизор является частью группы, на которую это повлияло. Если он вздувается вверху, конденсатор неисправен. Конденсатор кондиционера выполняет три основные функции. 24 декабря 2014 г. Мне нужно заменить выпирающие конденсаторы C401 и C402 в моем источнике питания SPWR 00008000 RevA3 Series3 HD.Ему 70 лет, он имеет более чем 30-летний опыт работы с антикварным оборудованием, таким как магнитофоны с магнитной лентой Valve Radio Amps, а в настоящее время он изучает новейшие технические курсы, проводимые Ассоциацией технических специалистов штата Керала. Примерами могут служить рабочий конденсатор 35 мфд при 370 В и пусковой конденсатор 88 108 мфд при 250 В. Сейчас прекрасное время обновить систему домашнего кинотеатра до самого большого выбора на eBay. Посмотрите это видео, которое сэкономит вам кучу денег. Проблема неисправного конденсатора хорошо задокументирована nbsp 9 марта 2014 г. Итак, вы что-то разбираете, как вы обнаруживаете неисправный или выходящий из строя конденсатор Обычно, если электронное устройство полностью вышло из строя, вы будете nbsp 10 января 2014 г. Обычно телевизор подключается к сетевому фильтру, когда вы дома Как гарантийный человек определил, что конденсатор перегорел из-за nbsp 18 марта 2018 г. У меня есть старый ЭЛТ-телевизор SANYO, который мы купили в большом количестве пыли, но без явных признаков повреждения нет перегоревших конденсаторов nbsp 17 ноября 2009 г. Должен ли я заменить все электролитические конденсаторы, если я найду один плохой Милые старушки и телевизоры с чердака Призрачное пятно или капля на ЭЛТ после установки nbsp 12 октября 2010 Мой телевизор вышел из строя год назад Самсунг починил это, и теперь он снова умирает потребовалось 8 попыток включения сегодня утром.16 мая 2020 Есть несколько простых шагов по устранению неполадок, которые вы можете предпринять, чтобы определить, выходит ли ваша материнская плата из строя. v. Конденсатор с обратным смещением пропускает большой ток при низком обратном напряжении и использует другую половину для блокировки постоянного напряжения прямого тока. ly ShopJimmy6 Вот лишь несколько из множества способов проверить неисправный конденсатор https www. Я заменил электролитические конденсаторы в обеих своих колонках Sansui au 555 amp sp 100 примерно в 1960 39 годах. Если это того же урожая, у него тоже не должно быть плохих крышек.Бывают ситуации, когда это имеет смысл, например, когда система уже выключена, двигатель не работает вообще, а конденсатор является подозреваемой причиной или у многих нагнетателей, где конденсатор и провода нагнетателя не расположены в безопасном или удобном месте, потому что Конденсаторы пропускают переменный ток, но блокируют сигналы постоянного тока, когда заряжаются до приложенного постоянного напряжения, они часто используются для разделения компонентов переменного и постоянного тока сигнала. Полностью заряженный конденсатор позволяет току течь на максимальном уровне, когда он высвобождает свой заряд.7 и его показание 2. 1 мкФ равно 0. Поймите, что несколько недорогих конденсаторов могут быть разницей между работой вашей дорогой электроники или нет. 27 января 2015 г., да, я сделал их 39, 10 лет назад, лол. По какой-то причине он пришел с завода, изогнутым примерно на 30 градусов вправо от перпендикуляра, и рядом с другими конденсаторами я не думал, что смогу достать паяльник. 14 декабря 2010 г. Повторите этот процесс для другой ножки, и конденсатор можно будет удалить.4 сентября 2011 г. Я купил ЖК-телевизор Samsung 40 дюймов около полутора лет назад после победы в конкурсе. Одной из частей, которая доказала свою долговечность, является переключатель вентилятора с двумя или тремя конденсаторами. Я хочу купить больше мониторов 2405FPW и был бы признателен, если бы кто-нибудь из Dell проявил любезность и убедился, что эти мониторы не соответствуют требованиям. 27 января 2017 г. Может быть неисправный конденсатор. Мое текущее ценовое решение quot 1 января 2013 г. Уведомления об урегулировании ТВ-конденсаторов Samsung USA Если ваш телевизор является одним из таких, почините его бесплатно.25 17. Сделать предложение BN81 03142A Конденсатор Samsung Бесплатная доставка. 20 сен 2018 Это приводит к обременению конденсатора и его старению довольно быстро. Вот общий рисунок неисправных конденсаторов. Текущий конденсатор составляет 45 мкФ 370 В переменного тока 50 60 Гц, но я не могу узнать в Интернете, правильные ли это характеристики для конденсатора или если кто-то установил неправильный конденсатор для этого устройства, и поэтому он вышел из строя. Я решил использовать расширенную гарантию из-за проблемы со штрих-кодом. Когда я раскручиваю вентилятор 17 июля 2019 г. Как читать конденсатор.В конденсаторах низкого качества он может быть изготовлен из натурального каучука, который с возрастом дает усадку. Конденсатор Конденсатор – это элементарный электронный компонент, который накапливает электрический заряд наподобие батареи. Если ваш ЖК-телевизор или телевизор со светодиодной подсветкой не включается или издает повторяющиеся щелчки, вы можете сэкономить сотни долларов, выполнив этот простой ремонт самостоятельно. Паяльник за 50 долларов с сомнительными паяльными соединениями – моя первая попытка Я слышу его удар, но вентилятор не вращается.К. Вздутие электролитических конденсаторов. Не уверен, есть ли 39 с. 3 small kit и дополнительные конденсаторы все еще доступны по нормальной цене. 0001 мфо в. 21 августа 2016 г. Стоимость большинства конденсаторов колеблется от 12 до 18 в зависимости от марки и типа. Samsung FPT5084 Блок питания в вашем телевизоре имеет известную серию неисправных конденсаторов, которые приводят к выходу из строя телевизора. Запасные части комплекта для ремонта конденсатора плазменного телевизора Samsung. Две из четырех вышедших из строя крышек – 820 мкФ 25 В и две – 1000 мкФ 10 В.Я взял на себя ответственность разобрать компьютер по советам в сети. Мне пришлось заменить конденсатор 2000 мкФ 10 В на более старом ЖК-телевизоре Samsung. Можете ли вы дать мне совет, как я могу исправить это локально. Двигатели вентиляторов иногда могут работать даже при неисправном конденсаторе, но вентилятор все еще может быть поврежден. Современные телевизоры с плоским экраном 39 имеют известную проблему с выходом из строя конденсаторов. Сосчитайте до трех, пока провода на измерителе заряжают конденсатор. Лучший простой способ Как точно проверить диоды, конденсаторы, мостовые выпрямители в платах питания телевизоров quot как использовать мультиметр quot для проверки или считывания частей телевизора в режиме питания Отказ от ответственности Я не несу ответственности за какой-либо вред, причиненный при попытке этого.Разница в качестве звука в конденсаторах кроссовера динамиков была самой большой. Кондиционеры подключены к высокому напряжению, поэтому будьте осторожны, глядя на конденсатор, проверяя устройство на наличие проблем или выполняя плановое обслуживание. Большой. От одного края платы к другому должна пройти 39 с толстая белая линия с надписью HOT на стороне входа сети. В наших наборах мы используем только высококачественные конденсаторы производства Panasonic Nichicon и Rubycon. Все остальные конденсаторы имеют значение в пределах 10 мкФ.Плохие крышки – 6. Я предпочитаю использовать это вместо медной оплетки. Я предполагаю, что это должно быть около 4. Если ваш морозильник перестает работать, возможно, проблема с конденсаторным термостатом или компрессором. Почему хорошие конденсаторы выходят из строя Повторное использование рабочего конденсатора постепенно снижает его эффективность по хранению напряжения. Конденсатор был 2200 мкФ 105 градусов и 10в. Вы будете измерять нулевое сопротивление заземленного конденсатора. По мере старения конденсатора он обеспечивает меньшее напряжение на компрессор при каждом срабатывании.2 Пусковые конденсаторы помещены в черный пластиковый корпус и имеют диапазон МДС в отличие от определенного номинала МДС на рабочих конденсаторах. Иногда я могу сменить один и уйти менее чем за 5 минут, если у людей есть куча детей или они выглядят довольно бедно, я поменяю его и просто скажу им, что не беспокойтесь об этом. 5 марта 2009 г. Сообщите мне, если они лучше. Предположим, до 5 июня 2012 г. Часто вы будете видеть рейтинг UF на конденсаторе вместо MFD. 4 замененных детали вернули к жизни 1 400 ТВ.Предыстория Я использовал тепловую пушку, чтобы удалить и заменить некоторые компоненты для поверхностного монтажа на моей сломанной плате SN телевизора Panasonic TV 39, но получил слишком много тепла на двух конденсаторах, и они лопнули. Главное, что вам нужно знать о конденсаторах, это то, что они хранят заряд X при напряжении X, что означает, что они удерживают заряд определенного размера 1 F 100 F 1000 F и т.д. Проблемы с питанием Я не знал, что конденсаторы вышли из строя, я имею в виду, но неплохо, как протекающие.Рейтинг 10 мкФ Известные проблемы 6141 Здесь не все скорости работают должным образом. после замены платы LJ41 06613A. Если он не включается и издает ритмичные щелкающие звуки, наиболее вероятная причина в том, что в источнике питания произошло короткое замыкание в другом месте. Это тема только для обсуждения и публикации известных мест сбоев конденсаторов на спутниковых ресиверах Bell TV. Мне было интересно, какой марки и где взять немного 27.07.2017 Устранение явно неисправных конденсаторов – вот как я начал изучать электронику почти 7 лет назад.Итак, каков типичный признак того, что конденсатор неисправен или вышел из строя? Есть некоторые признаки плохого конденсатора переменного тока, на которые следует обратить внимание. net, в котором есть много информации, которую я ищу. Я проверил свои заметки, и вот еще несколько вещей, которые нужно проверить. Проверьте ГОРЯЧИЙ выходной транзистор Q906 на случай короткого замыкания, замените транзистор Q906 повторно припаяйте конденсатор C917 рядом с J540 26 декабря 2010 г. обнаружил 2 перегоревших конденсатора на плате блока питания 3300 мкФ 10 В, распаянные взорванные крышки и повторно запаянные 2 с такими же номиналами взяли часть из старого блока питания.Возможные причины: неправильная установка, неисправность или неисправность конденсатора, а также неправильная установка стены или приемника дистанционного управления. Если ваш блок переменного тока вообще не запускается, причиной может быть неисправный конденсатор переменного тока. Очень легко определить, хороший ли этот колпачок или плохой. 29 марта 2019 г. Если значение емкости бесконечно выросло до предела вашего мультиметра, конденсатор закорочен, и его следует заменить. Я открыл кейс, но не сразу обнаружил плохие крышки. Я только недавно услышал о проблеме “плохой конденсатор”, которая беспокоит продукты Dell.Даже слабый скачок напряжения может повредить или разрушить конденсатор, что может привести к перегрузке компрессора и последующему отказу. com Щелкните здесь http bit. Альтернативный номер модели – 42LB4DS UA. sp LN S4051D – один из телевизоров, которые, по словам Samsung, будут использоваться в рамках предлагаемого урегулирования. Уровневый список производителей конденсаторов. Вы можете проверить конденсаторы в своем ЖК-телевизоре или мониторе и убедиться, что они плохие. 05 октября 2018 г. Электролитические конденсаторы, как известно, выходят из строя и вызывают проблемы, которые возникают у вас с телевизором.Я читал здесь еще одну ветку о ремонте телевизора, поэтому решил, что мне стоит попробовать. Конденсаторы для ТВ Sony. У меня есть электронное оборудование 80-х годов, и с крышками все в порядке, но этих устройств нет на 24 7 365, и они также не используют импульсные блоки питания. Они проверили емкость менее половины номинальной, поэтому продолжить чтение LG 42LB4D Проблемы с питанием плохих конденсаторов Визуально проверьте конденсаторы с выпуклыми верхними частями или утечками. 10 В и емкость конденсаторов напр.Перестал включаться. Неисправный предохранитель на неправильном входном канале приводит к тому, что изображение не отображается при включении телевизора. Появляются новые платы с i. Очевидно, конденсаторы CapXon были проблемой и для других мониторов. В общем, это простое решение, сделанное своими руками. Конденсатор очень простой. Remove nbsp 30 июл 2019 Снял крышку и обнаружил, что предохранитель перегорел и был вздутый конденсатор. 18 августа 2008 Плохой верхний конденсатор обошелся мне в 7. В настоящее время я жду партию крышек от Mouser, чтобы починить наиболее поврежденный Scepter 32 TV 12, и надеюсь, что проблема будет исправлена.Вид сверху на ряд вышедших из строя конденсаторов Вид сбоку на неисправный конденсатор Не удивляйтесь, если выбранный вами конденсатор является самой большой частью вашей печатной платы, поскольку чем больше емкости вам нужно, тем больше они становятся. бейкапы. Конденсатор можно использовать в кондиционере по двум причинам. Запасные части комплекта для ремонта конденсатора плазменного телевизора Samsung с ЖК-дисплеем 1000 мкФ 10 В и 1000 мкФ 25 В Снять и заменить неисправный конденсатор было несложно. Некоторые конденсаторы будут иметь установленную емкость с приемлемым процентным отклонением.Как проверить конденсатор переменного тока. Обратите внимание на движение стрелки измерителя в сторону бесконечного сопротивления. 12 июня 2017 г. Многие технические специалисты выключают системы, разряжают конденсаторы, снимают провода и проверяют с помощью тестеров емкости на своих мультиметрах. Я обратился в местную мастерскую по ремонту телевизоров, и они с радостью взялись за дело. все конденсаторы хороши не физически. Бесплатная доставка. Мы постарались сконструировать нашу машину так, чтобы она была легкой, но при этом прочной и эффективной. 1 580 9 2 Цель этой инструкции.Это Centurion B2854 Centurion. Если обнаружены неисправные, замените все электролитические конденсаторы или хотя бы все колпачки того же производителя. У вас нет времени исправить, поэтому, если кто-то хочет это бесплатно, попробуйте исправить это, прежде чем я выкину его pm me 23 февраля 2012 г. Мировое соглашение Samsung TV разрешит коллективный иск под названием Russell et al. Плохие конденсаторы конденсаторы плохие крышки badcaps vp6 ka7 шаттл компьютеры компьютер неисправные крышки неисправные конденсаторы ремонт телевизора уровень компонентов ремонта телевизора 3 августа 2019 г.Это заблуждение настолько распространено, что многие производители конденсаторов начали штамповать конденсаторы 440 В с 370 440, просто чтобы устранить путаницу.Несмотря на то, что это светодиодный телевизор, а не плазма, я подумал, что попробую. Конденсаторы, которые вы заказываете, предназначены для платы блока питания, изображенной в этом списке. Найдите подходящий конденсатор и многое другое в ShopJimmy. Робертс-младший. Каждый конденсатор будет иметь тенденцию обрабатывать соответствующую часть формы волны. Значение емкости может быть в хорошем диапазоне, когда вы проверяете его вне цепи с помощью мультиметра или емкостного измерителя, но все же оно плохое. Обычно емкость конденсаторов варьируется от пикофарад до нанофарад и микрофарад.При замене конденсатора заменяйте его только на тот же конденсатор в микрофарад, что и у оригинального конденсатора. Реле не щелкает или что-то в этом роде. k. Конденсаторы 3 В, 2200 мкФ и пульсации 1820 мА (среднеквадратичное значение). Когда вы пытаетесь включить его, индикатор питания просто мигает, а затем ничего. Ремонтный комплект конденсатора samsung lcd tv для bn44 00265b rev. Комплекты конденсаторов доступны для многих телевизоров с плоским экраном, компьютерных дисплеев и другой бытовой электроники. Вы будете потрясены, увидев, что цифровой измеритель емкости прошел успешно при проверке конденсатора, но покажет короткое замыкание при проверке с помощью аналогового измерителя.Дайте конденсатору зарядиться в течение нескольких секунд. В его состав входят резьбовые винтовые проводки и цепь. В этот комплект входят два конденсатора TS ED серии Panasonic по 450 В, 150 мкФ. Итак, я подумал, что конденсатор плохой. 02 октября 2010 г. У меня 46-дюймовый ЖК-телевизор Samsung. Я вскрыл корпус телевизора и обнаружил 4 крышки 1000 мкФ 10 В 105C, которые выпирали или протекали. И похоже, что на стороне входа сети питания 39 с. Обычно он изготавливается из синтетического каучука, называемого EPT или этилен-пропиленовый терполимер.Это довольно простое и простое решение, но если вы сомневаетесь в своих способностях, неисправные конденсаторы имеют чрезвычайно высокое сопротивление. A 05 сен 2018 Пусковой конденсатор реле перегрузки легко заменить. Последнее изменение: 25 февраля 2019 г. 11 августа 2019 г. Если на конденсаторе меньше 10 вольт, его не нужно разряжать. Работал как шарм, чтобы починить мой телевизор. ОБНОВЛЕНИЕ фиксированного телевизора около 3 месяцев, затем один из конденсаторов из этого комплекта вышел из строя, поэтому я думаю, что они не самого лучшего качества, я имею в виду, что оригинальные прослужили 10 лет по сравнению с этими 3 месяцами. очень недоволен, когда телевизор начал издавать щелкающие звуки и больше не включался, поэтому покупайте с осторожностью, они могут прослужить вечно или пару 20 сентября 2020 года я обнаружил типичные высохшие конденсаторы на блоке питания.Снять и заменить неисправный конденсатор оказалось несложно. Хороший конденсатор будет держать заряд, имеет очень небольшую утечку и обычно выглядит в хорошем состоянии. По этой же причине конденсатор выходит из строя именно тогда, когда вам больше всего нужен холодный воздух. Наиболее частым признаком неисправного конденсатора является то, что двигатели не работают. Убедитесь, что крышка надежно закреплена и не превратится в опасный летающий объект в случае аварии. Плохие конденсаторы, конденсаторы, плохие колпачки, плохие колпачки, vp6, ka7, шаттл, компьютеры, компьютер, колпачки, неисправные конденсаторы, ремонт телевизора, ремонт телевизора, уровень компонентов 02 сентября 2010 У моих родителей есть 52-дюймовый ЖК-телевизор Samsung, который они купили в 2008 году.Мы немного подробнее рассмотрим, что делают конденсаторы и что может пойти не так, когда конденсатор начнет выходить из строя. Проблема с конденсаторами была связана с более высокой, чем ожидалось, интенсивностью отказов нетвердых алюминиевых электролитических конденсаторов в период с 1999 по 2007 год, особенно от некоторых тайваньских производителей, из-за неправильного состава электролита, который вызывал коррозию, сопровождаемую образованием газа, часто приводившего к разрыву корпуса конденсатора от повышение давления. 26 ноя 2017 Приобрел этот телевизор, у которого не было проблем, но он в том возрасте, когда конденсаторы могут выйти из строя.Иногда вы можете увидеть утечку светло-коричневого вещества сверху. Хорошо, значит, он перегрелся и сработала тепловая защита. 95. Он накапливает электрический заряд в единицах, которые называются фарадами. Они могут быть на вашем телевизоре. Когда вы включаете двигатель, нажимая переключатель или используя дистанционное управление, питание поступает на 11 августа 2019 г. Если на конденсаторе отображается менее 10 вольт, вам не нужно его разряжать. Этот метод известен как связь по переменному току или емкостная связь.Вопрос о конденсаторе переменного тока У меня есть то, что я почти уверен, это плохой конденсатор на одном из моих блоков переменного тока. com, 09 октября 2012 г. Технические науки Как Samsung потратил 300 долларов на ремонт моего телевизора, у которого не было гарантии, щелчок смерти Да, у телевизоров Samsung была проблема с конденсатором. На материнской плате моего телевизора было только 2 конденсатора на 10 В, в отличие от 4 в LNS4041, изображенных на другом потоке. После беглого поиска результатов в Google выясняется, что это обычная ошибка телевизоров Samsung. Что вам понадобится, так это 3D-принтер, компьютер, подключенный к этому принтеру, котел, чтобы получить дополнительный печатный материал с маленького переключателя 699 5 1 Сегодня мы будем строить. Ищем конденсаторы для автомобильной аудиосистемы. Наша команда экспертов выбрала лучший автомобиль. аудиоконденсаторы на рынке.Покупайте одежду, веселую домашнюю и офисную электронику, гаджеты и предметы коллекционирования, найдите идеальный подарок и многое другое. Samsung В ответ на жалобы и коллективный иск из-за выхода из строя телевизоров, вызванного перегорания конденсаторов, у меня есть плазменный телевизор samsung ps42b430p2w, который издает щелкающий звук и не включается. Он не скажет вам номинал конденсатора ferad, но даст отправную точку для поиска и устранения неисправностей. 25 февраля 2019 г. Рабочий конденсатор обычно плохо виден, о чем свидетельствует выпуклый конец, если вы хотите его осмотреть.Его дисплей мерцал, как проблесковый маячок. 29 июня 2010 г. Журнал «Промышленность пассивных компонентов» Пассивные компоненты, такие как конденсаторы и резисторы, писали об этом в сентябре 2002 года, хотя тогда еще не знали, насколько все плохо. Я посмотрел на конденсаторы и не вижу выпуклых или разорванных конденсаторов, но я действительно вижу, что они приподняты, а некоторые наклонены. По какой-то причине он пришел с завода, изогнутым примерно на 30 градусов вправо от перпендикуляра, а рядом с другими конденсаторами я не думал, что смогу достать паяльник. 25 августа 2012 г. Мой ЖК-телевизор Samsung 40 дюймов включился на 39 тонн.Плохие конденсаторы использовались в материнских платах компьютеров, ЖК-мониторах и другой электронике. Фактически, я 39 метров смотрел на монитор, который я запечатлел более 7 лет назад. Постоянная проблема – некачественные колпачки CapXon Elite Lelon и т. Д. Могут я вскрыть телевизор и заменить конденсаторы, и теперь он отлично работает. Эти плохие конденсаторы приводят к выходу из строя всей электроники. Отремонтировал блок питания, заменив 10 конденсаторов, которые вздулись, теперь блок питания в порядке. 29 марта 2019 г. Для конденсатора на 25 В вы можете использовать напряжение 9 В, а для конденсатора на 600 В следует использовать напряжение не менее 400 В.Характеристики конденсатора. Я проверил несколько крышек со своим измерителем, и они соответствуют спецификации. ЖК-дисплей измерителя 39 с должен отображать фактическую емкость конденсатора 39 с в микрофарадах. Часто из-за плохого колпачка происходит короткое замыкание Vert IC, и телевизор будет вести себя так, как будто нет питания. До недавнего времени у меня были проблемы с крышкой, кроме блока питания с подсветкой телевизора, но я просто указал на это своему отцу, что, вероятно, это были плохие крышки, и позволил ему это исправить, что было проблемой и с тех пор все в порядке. Если вы разместите сообщение в этой теме, вы должны указать модель приемника и расположение конденсаторов, например.Не используйте конденсаторы с таким номиналом для ремонта телевизора Mitsubishi, иначе та же проблема появится снова через 12 лет. Неисправный конденсатор в некоторых плазменных ЖК-телевизорах Samsung и DLP-телевизорах является причиной выхода из строя телевизоров. 15 февраля 2013 г. Это похоже на то, что 39 с в моем TiVo HD. Возможно поменять какой-нибудь конденсатор в электросхеме. Если один из них плохой, подумайте о замене их всех, см. “Cap Job” в FAQ по ламповым усилителям. Мне было интересно, какие конденсаторы лучше всего использовать. Чтобы определить, заземлен ли конденсатор, последовательно прикоснитесь к щупу омметра между металлическим корпусом и каждой клеммой.Хорошо, значит, это не электролитический конденсатор, а либо варистор, либо ограничительный конденсатор. 29 июня 2010 г. Мой очень дорогой телевизор Samsung пострадал от ошибки с крышками. что я могу сделать. Плохой конденсатор переменного тока. Симптомы. Если ваш кондиционер не дует холодным воздухом, причиной может быть неисправный конденсатор. Еще одна проблема заключается в том, что я не могу найти спецификации для сломанных конденсаторов, чтобы обеспечить соответствие рабочих температур с допусками или предполагаемого применения, если это имеет значение. 09 января 2008 г. Вот моя история.5 F. Узнавать все, что вам нужно знать о том, как работает конденсатор, включая емкость электроники, нехорошо, если вам не нравится видеть, как ваш электролитический конденсатор горит в огне. Особенно это касается компрессора. К сожалению, я не получил его в магазине в течение трех лет. Чума конденсаторов, также известная как «Плохие конденсаторы», «Плохие конденсаторы» или «Вздутые конденсаторы», связана с обычным преждевременным выходом из строя определенных марок электролитических конденсаторов, используемых в различном электронном оборудовании, особенно в материнских платах, видеокартах и ​​источниках питания персональных компьютеров.Конденсатор в механизме открывания двери гаража известен как пусковой или электролитический конденсатор. Затем отметьте конденсатор, который вам нужно вынуть, и переверните блок питания, отслеживая неисправный конденсатор. Вам необходимо починить ваш ЖК-телевизор LG с поврежденным конденсатором. Телевизор не включается. Ремонт черного экрана. Я 39 м использую встроенную аудиосистему, и звук можно слышать через динамики. uk о проблеме с моделью Qled, и мне интересно, есть ли еще проблема с контролем качества. У меня был телевизор Samsung, который нуждался в новой плате питания после легкого использования, и подставка для монитора Samsung, которая рухнула через год или около того.Конденсаторы универсальны и используются в таких жизненно важных электронных схемах, как радиотюнеры и генераторы сигналов. 92 92 begingroup 92 В качестве альтернативы вы можете использовать измеритель LCR, чтобы получить значение конденсатора. Если есть отчетливое “бах” или “бум”, колпачок необходимо заменить. Обратите внимание, что я заменил конденсаторы только в одном из моих S3 OLED 39, но пока я обновлял жесткий диск в нашем TiVo HD, я записал информацию о конденсаторах для дальнейшего использования. 0 1 2 19 августа 2010 г. Так как компания Samsung отказалась ремонтировать мой неисправный телевизор, я открыл его и проверил блок питания.Он издает гудящий звук, и я могу повернуть крыльчатку. У телевизора возникла проблема с отказом от включения после выключения. Я советую внимательно осматривать каждый электролитический конденсатор на предмет повреждений, особенно вздутия банки из-за повышения внутреннего давления. Без конденсаторов двигатели, питающие компрессор и вентиляторы, не могли бы работать. 16 декабря 2011 г. Я заменяю неисправные конденсаторы на плате питания своего lg lcd. Если вы подозреваете, что конденсатор неисправен, вы можете проверить это с помощью измерителя.Реле отключает пусковой конденсатор от электрической цепи двигателя 39 s, как только двигатель достигает рабочей скорости. в определенном порядке, поэтому сегодня я получил свои инструменты и обнаружил один неисправный конденсатор на одной из плат. Как вы понимаете, плохой конденсатор будет иметь неоптимальные измеримые характеристики. Допустимый допуск большинства конденсаторов составляет 10 процентов. info Этот блок питания используется во многих моделях телевизоров Samsung LE40A336J1DXXUSQ07 Я видел обзор на Amazon. Этот ремонтный комплект для ЖК-телевизора Samsung LN46A550 содержит 8 конденсаторов, необходимых для ремонта платы блока питания внутри ЖК-телевизора Samsung LN46A550.Примеры неисправных конденсаторов можно найти ЗДЕСЬ. Поменяйте местами выводы конденсатора. Телевизор сейчас работает, но на входах HDMI появляются ошибки HDCP. Пусковой конденсатор придает обмоткам 39 двигателя электрический импульс во время фазы запуска. Если конденсатор показывает сотни вольт, самый безопасный способ разрядить его – использовать разрядный инструмент, а не отвертку. Когда это произойдет, вам придется либо заменить основную плату, что будет стоить сотни долларов, либо вы можете просто отремонтировать телевизор, заменив неисправные конденсаторы.В чем еще может быть проблема 1000uF 10V 4 штуки Зеленая часть продукта GRP1000MKM10V 1000uF 25V 6 штук Зеленая часть продукта GRP1000MKM25V 2200uF 10V 4 штуки Зеленая часть продукта GRP2200MKM10V 220uF 25V 1 штука Зеленая часть продукта GRP220MKM25V Паяльная насосная присоска для пайки фитилей Оригинальные DM рассчитаны на 1000 F 16 В 85 C. Вырежьте колпачок из цепи и выбросьте его в металлический мусорный бак. 23 мая 2010 г. Проблема в том, что я купил телевизор только за 200, а мне 39 было процитировано 235 за ремонт 135 за запчасти и 100 за работу, а новый ЖК-дисплей в наши дни стоит 500.В комплект пускового конденсатора входят реле пускового конденсатора и провода. Я нашел www. Заземленные конденсаторы проявляют ряд симптомов от отсутствия запуска до слабого запуска и работы. Я не был новичком в области конденсаторов, так как это были хорошие дни в классе EE в колледже, поэтому я рискнул и открыл монитор, чтобы обнажить силовую плату. C393 напряжение конденсатора ex. Этот комплект не включает большой конденсатор 400 450 В, который можно приобрести отдельно. Из того, что я прочитал на этой плате, похоже, что мне нужно заменить пусковой конденсатор.Я не могу открыть его, чтобы посмотреть, какие nbsp. 25 Плохие конденсаторы или «плохие колпачки», как их иногда называют, представляют собой алюминиевые электролитические цилиндры с низким последовательным сопротивлением, эквивалентным последовательному сопротивлению, эквивалентным черному и золотому, длиной около дюйма и маркировкой 11 ноября 2010 г. Выявить неисправные конденсаторы довольно просто. 000001 фарада. Вам просто понадобится отвертка. 09 февраля 2012 г. Мастер по ремонту телевизоров Клифф Ван Аллен показал CBS4 крошечную деталь, которая вызывает так много сбоев питания телевизоров Samsung. Повторная замена конденсатора для блока питания ЖК-телевизора. Ответ 18 от 29 декабря 2011 г. 02 42 34 утра Повышенное ESR приведет к увеличению рассеиваемой энергии, поэтому конденсаторы с ESR в половину Ом вряд ли проживут очень долго при воздействии сильных токов пульсаций.Интересно, сколько других устройств Series 3 испытывают эту проблему. Вот почему в электронной вспышке фотоаппарата используется конденсатор, батарея заряжает конденсатор вспышки на 39 секунд в течение нескольких секунд, а затем конденсатор. Ранние конденсаторы были известны как конденсаторы – термин, который до сих пор иногда используется в приложениях с высокой мощностью, таких как автомобильные системы. 17 ноября 2007 г. Может ли неисправный конденсатор в цепи шейки ЭЛТ вызвать задержку появления телевизионного изображения. Случайно я обнаружил сухое соединение в той же цепи, которое приводило к исчезновению одного из цветов.Samsung Electronics America Inc. Крышка стоит несколько долларов, и ее легко заменить, если вы сможете отпаять и припаять. У меня ЖК телевизор LG 42 дюйма, у которого плохие конденсаторы на плате питания. Также заменили 2 конденсатора на основной. Подробнее Основная причина выхода из строя плазменных ЖК-телевизоров и ЖК-мониторов связана с неисправными конденсаторами. Похоже, они использовали качественные конденсаторы на материнской плате, но удешевили компоненты блока питания. Общие ценности есть. Я проверил, а там перегоревший конденсатор.Установите диапазон 10 кОм, который имеет выходное напряжение 12 В с датчиков для проверки этого типа неисправности керамического конденсатора. 5–52. Покупайте продукты ThinkGeek на GameStop. В любом случае только что купил 4 крышки Nichicon на ebay и планирую заменить две, которые взорвались. Рабочие конденсаторы предназначены для расширения верхней части, чтобы разорвать цепь к клеммам, когда они выходят из строя, поэтому, если верхняя часть рабочего конденсатора имеет выпуклую форму, а не плоскую, это плохо. Если они вам действительно нужны, вы можете сделать мне предложение. 11 сентября 2012 Эти конденсаторные смертельные заглушки могут быть спрятаны в вашем телевизоре, ожидая, когда они лопнут, и заставят вас пойти в спортзал, а не смотреть «Игру престолов».Мне пришлось заменить два 2200 10 В 5 октября 2018 г. Я читал, что причиной могут быть неисправные конденсаторы. Обязательно подключите положительный красный провод от источника напряжения к более длинному положительному выводу конденсатора, а отрицательный черный провод к отрицательному более короткому. 04.03.2017 простая формула: Начальный ток обмотки X 2 652 Микрофарады напряжения конденсатора Прочтите паспортную табличку MFD на конденсаторах и сравните с вашими фактическими показаниями. Я вижу обе ссылки, но видео на Youtube, в которых показано, как заменить конденсатор, показывают только один.Я вскрыл его и убедился, что на блоке питания 2 вздувшихся конденсатора. Я 39 м активен на бэдкэпах. 11 августа 2013 года. В период с 1999 по 2007 годы некоторые тайваньские производители произвели миллионы неисправных конденсаторов на водной основе. Понимание того, что делает конденсатор накачки, – это первый шаг к возможности контролировать его работу и устранять недостатки, когда он начинает выходить из строя и требует замены. gov или. Что могло вызвать неисправный конденсатор? Поскольку плата новая, и я использовал микрофон раньше, мое чутье подсказывает мне, что с платой что-то не так.Пошел в Radio Shack и купил 2 конденсатора 1000 мкФ 35 В. См. 13 декабря 2009 г. Также, если у вас в 2009 г. возникла проблема с новым ЖК-телевизором, который вряд ли связан со старым электролитом, так как эти неисправные детали нужно было удалить много лет назад. В настоящее время у меня есть мониторы 2405FPW, и они просто великолепны. AC не включается. Открывать телевизор потенциально опасно, так как внутри находятся конденсаторы, которые могут удерживать достаточно заряда, чтобы вызвать травму или смерть, если вы разрядите их на себя.Теперь он щелкает и никогда не включается. Если вы можете определить, что компрессор можно отремонтировать, заменив конденсатор, это простой процесс. Это краткое руководство дает вам основную информацию о конденсаторах накачки. 58 Ом. Это ограничит ток и потребляет мощность. Из-за этого я в конечном итоге сверлил маленькие дырочки там, где отличные предложения по ТВ-конденсаторам для Vizio. Есть ли способ проверить конденсаторы на печатной плате. Я знаю, что напряжение, которое мультиметр прикладывает к конденсатору, может поджечь другие компоненты схемы, если вы попытаетесь проверить конденсаторы на плате.Google говорит, что в то время эти мониторы страдали от неисправных конденсаторов CapXon, у которых были выпуклые верхние части и которые были взорваны до точки, где из них вытекала жидкость. Баки конденсаторов снизу закрыты пробкой. Я хочу купить эту деталь по дешевке в Интернете и попытаться найти дешевую рабочую силу, чтобы меня не засыпали 400-долларовой оплатой труда за ремонт телевизора двухлетней давности. 9. Я 39 м планирую сделать новую печатную схему вместо того, чтобы отмечать конденсаторы. Конденсаторы можно приобрести в нескольких интернет-магазинах электроники и, возможно, в местной мастерской по ремонту телевизоров.Было довольно легко сказать, что он слишком сильно надулся. Мой вопрос: не приведет ли неисправный конденсатор к перегреву работающего двигателя. Я подозревал, что пусковой конденсатор может быть плохим, но рабочий конденсатор выглядел немного грубоватым. Поставляемая в комплекте присоска для припоя была очень полезна для полного удаления старого припоя. Два небольших конденсатора 220uF 25V были вздуты. Если сопротивление теперь намного выше при непаянной крышке, это означает, что тяговый ток нагрузки с низким сопротивлением не является неисправным конденсатором. Сейчас он у меня на рубке.На этой странице вы можете заказать новое пусковое реле. Пусковое реле для холодильника Frigidaire PLHS269ZCB2. Когда конденсатор разряжается, напряжение возрастает до тех пор, пока ток не станет равным. На этой же ноте у меня есть телевизор LG Lh40 42 LG, который, как мне кажется, имеет симптомы плохой крышки, мигающий черный экран. Этот термин был впервые использован для этой цели Алессандро Вольта в 1782 году в отношении способности устройства 39 сохранять более высокую плотность электрического заряда, чем это было возможно с изолированным проводником. gov означает, что это официально.Он будет заметно отличаться от других хороших конденсаторов. Википедия подробно описывает эпидемию отказов тайваньских конденсаторов из-за неправильной формулы электролита. На рис. 1 показан типичный масляный конденсатор. D. Fast amp Бесплатная доставка многих деталей Привет всем Я перепаял некоторые конденсаторы для замены около 6 месяцев назад из-за утечки. Неисправный электролитический конденсатор начнет вытекать электролит, что можно увидеть как коричневатый разряд на печатной плате, и довольно часто корпус будет вздуться.26 июля 2016 г. Обнаружить плохие электролитики было относительно легко, гул в звуке означал плохой конденсатор фильтра в мощности, низкое усиление звука, вероятно, означало плохой катодный байпасный конденсатор. Если один из конденсаторов вышел из строя, велика вероятность того, что все вокруг него выйдут из строя или частично вышли из строя. Он также использовал этот тест на старых селеновых выпрямителях. Конденсаторы имеют номинал в микрофарадах, обозначенных MFD или мкФ на этикетке конденсатора. Я заменил их 1 год назад, и они нормально работали до сегодняшнего утра.21 июля 2017 г. Конденсаторы хранят электричество. Плохие ЖК-конденсаторы LG Исправление неисправных неисправных конденсаторов ЖК-телевизоров LG. 25 марта 2020 г. Неисправный конденсатор в блоке питания приводит к тому, что телевизор Samsung требует много времени при включении. Думаю, я бы не стал больше рассказывать об этом компоненте. Ниже мы разбиваем процедуру устранения неполадок на две категории: 1 Что проверять, проходит ли компьютер по-прежнему POST и загружается или пытается загрузиться, и 2 что проверять, если компьютер больше не проходит POST или даже не включается.Я открыл заднюю стенку и, к сожалению, не могу идентифицировать перегоревшие конденсаторы. BN81 03142A Конденсатор Samsung Бесплатная доставка. E. Низкокачественные китайские конденсаторы, которые можно найти в подавляющем большинстве потребительских товаров, поставляемых в США.Чтобы избавиться от плохой крышки, я сначала согнул крошечную вспомогательную плату MC201 на плате источника питания влево, пока она не оказалась идеально перпендикулярной основной плате источника питания. . Чем стабильнее ток, тем дольше прослужат дорогие микросхемы IC 39 и другие полупроводники. 3 июня 2009 г. Причину, по которой повышение ESR является плохим, довольно легко понять, если вы просто подумаете о том, что каждый электролитический конденсатор в вашей схеме со временем превращается в фильтр нижних частот.Также вы можете самостоятельно заменить блок питания. Ремкомплект для блока питания samsung bn44 00201a не питается от неисправных конденсаторов. У меня есть пара вопросов. Прежде чем делиться конфиденциальной информацией, убедитесь, что вы находитесь на сайте федерального правительства. Он используется ежедневно и по-прежнему отлично работает, несмотря на использование 2. co. По состоянию на 16 мая 2020 г. Существует несколько простых шагов по устранению неполадок, которые вы можете предпринять, чтобы определить, неисправна ли ваша материнская плата. 2 марта 2010 г. Представитель сказал мне, что мой телевизор можно отремонтировать бесплатно, но если бы это не было связано с проблемой конденсатора, с меня будет взиматься плата за звонок.Как узнать, что конденсатор неисправен. Если у телевизора есть проблемы с программированием, он отключается без причины. Он состоит из таблетки пористого металлического тантала в качестве анода, покрытого изолирующим оксидным слоем, который образует диэлектрик, окруженный жидким или твердым электролитом в качестве катода. Теперь включите паяльник и подождите, пока он нагреется. Эмили, это могло быть вызвано неисправностью инвертора, плохой ccfl, а также неисправными конденсаторами на главной плате. Как узнать, неисправно ли реле? Современные детали в таких приборах, как пусковое реле холодильника GE, как правило, подключаются непосредственно к компрессору.В отличие от резисторов, конденсаторы используют самые разные коды для описания своих характеристик. Это называется конденсатором. Ситуация изменилась с транзисторами. На телевизор не распространяется гарантия, и его ремонт будет стоить 130 с лишним деталей, которые необходимо будет починить в авторизованном ремонтном центре Samsung. Вопрос: Значение пускового конденсатора для охлаждения 27 сентября 2015 г. Анонимный сообщил значение пускового и рабочего конденсатора для охлаждения. Прочтите этот обзор и сэкономьте время и деньги. В конце концов, ваш телевизор не включится, и вы останетесь с черным экраном и мигающим светом в режиме ожидания.20 октября 2015 г. Плохие конденсаторы в электронике, в том числе в телевизорах 20 октября 2015 г. Технологии Ремонт телевизоров администратор Когда мой Tivo умер после многих изношений, я решил поискать в Интернете, есть ли исправление, и наткнулся на проблему конденсаторной чумы. Ближайший конденсатор, который я могу найти в Jameco Electronics, имеет пульсирующий ток 710 мА. Конденсаторы сообщат вам, если они плохие. Если вы посмотрите на свой, и они выглядят выпуклыми сверху, они плохие и требуют замены. Из-за сбоя питания Samsung некоторые телевизоры выходят из строя, и следует коллективный иск.Но небольшой поворот на валу двигателя с прорезью, который открывается при снятой торцевой крышке для доступа к пусковому конденсатору, приведет к запуску двигателя. Например, если ваш конденсатор показывает 50 5, допустимый диапазон емкости составляет 47. Купите комплект на http www. Вы найдете допуск для конденсаторов от 1 до 20 от заявленного значения. 04 сентября 2011 г. Что случилось с этим дефектом, так это то, что вы позвонили в Samsung, вы рассказали им о симптомах, если они соответствуют известным симптомам дефекта конденсатора, помните, я цитировал ряд людей в моем первоначальном сообщении, которые сказали, что мои симптомы похожи на дефект, который они отправляют инженер, который осмотрит телевизор на предмет дефекта и отремонтирует его бесплатно.Я люблю чинить вещи самостоятельно, и 27 августа 2015 г. Обычно это один или несколько неисправных конденсаторов на плате питания. На рисунке ниже показано сравнение хорошего и плохого конденсатора двойного хода. Наша машина проезжает 475 футов от заряда 5 вольт. Испытание фиксированных предохранительных конденсаторов Подпишитесь, чтобы получать ежедневный обзор главных технических новостей. Кондиционер, который не работает в жаркий летний день, очень раздражает и даже потенциально опасен. Большинство конденсаторов допускают допуск 6, если за пределами этого диапазона может быть рекомендована замена конденсатора.Риски замены плохих конденсаторов своими руками Мы обычно воздерживаемся от рекламы услуг по ремонту плат, известных своими разработками исключительно плохих электролитических конденсаторов, по той простой причине, что мы верим в человеческую природу и способность делать самые простые вещи, например заменять их без внешних помощь. Для этого есть множество причин, но обычно это связано с проблемой затяжки винта. Вы можете проверить конденсатор во время работы устройства. Вы просто измеряете ток в амперах пусковой обмотки двигателя, выходящей из конденсатора, и умножаете его на 2652 при мощности 60 Гц 3183 при мощности 50 Гц. Июль 06 2017 г. Симптомы неисправности конденсатора иногда труднее идентифицировать без нужные инструменты и знания.Допуск Конденсаторы, как и их аналоги с резисторами, также имеют переменные допуски. У всех насосов есть пусковой и рабочий конденсатор. Пару недель назад у телевизора появились симптомы nbsp 21 июн 2020 Изображение выше 32 плоских телевизора Samsung с несколькими неисправными конденсаторами 1000 мкФ, 25 В и 35 В. 1 Компьютер не включается 2 Нет дисплея 3 Случайные синие экраны 4 Зависание Неисправный релейный переключатель также может вызвать перегрев конденсатора, оставив его в цепи слишком долго.Чарльз С. 5 Вентилятор издает гудение. 25 15. Если в какой-либо из старых крышек произошла утечка электролита на плате, обязательно очистите его, прежде чем продолжить, так как он очень коррозийный и непоправимо повредит плату. Возможно, 10 лет назад одна китайская компания-поставщик конденсаторов продавала неисправные и некачественные колпачки. Конденсаторы с масляным наполнением – это электрические компоненты, которые накапливают электрическую энергию и используются в самых разных электрических приложениях. Номинальное напряжение на конденсаторе – это максимальное количество напряжения, которое конденсатор может безопасно выдерживать и сохранять.Однако сначала ищите простые решения. Возможно, вам нужно заменить воздушные фильтры, или это может быть одной из нескольких других причин. Тони О. Менее 15K означает, что конденсатор неисправен или умирает, замените его. Хотите верьте, хотите нет, я погуглил номер модели телевизора и нашел сайт, который продает комплект конденсаторов. Итак, я планирую заменить 13 конденсаторов и, надеюсь, у меня будет работоспособный телевизор. Плохой электролитический конденсатор проглатывается на верхней стороне, вы видите такой в ​​цепи. просто замените его, не теряя времени на тестирование.Разумеется, после открытия телевизора я обнаружил три конденсатора, которые были в плохом состоянии, и после их замены на новые телевизор снова работает отлично. Я подозреваю, что это довольно распространенная проблема, и это решение, вероятно, применимо к большему количеству моделей, начиная с LE40. Комплект конденсаторов Master CM 7000PAL. чистая коучинг других по ремонту LCD мониторов и телевизоров. они предполагают, что мой 50-дюймовый плазменный телевизор samsung включается нормально, а затем обычно работает в течение часа или 23 марта 2010 г. Привет, я сейчас нахожусь в процессе замены нескольких перегоревших конденсаторов на ЖК-телевизоре, и мне было интересно, может ли кто-нибудь ответьте на несколько моих вопросов.а. Я не обязательно думаю, что 39 сек – это взорванный конденсатор, но из всех конденсаторов на различных платах это единственные два, между которыми есть «слизь», поэтому я подумал, что это будет первое место, куда нужно обратить внимание. Взяв сопротивление конденсатора 39 с, мы можем определить, хороший или плохой конденсатор. 05 мф. Как только он будет включен, он будет работать нормально, но снова, когда вы его выключите, вам придется попробовать несколько раз, чтобы снова включить его. Очень хороший тест, который вы можете сделать, – это проверить конденсатор с помощью мультиметра, настроенного на настройку омметра.Ниже приведены распространенные типы неэлектролитических конденсаторов. Они также могут объяснить вопросы, которые иным образом необъяснимы. Ответил проверенный телетехник. Насос был горячим на ощупь, но все еще имел питание. 25 17. 99. 1 146f1_9hs 23 февраля 2010 г. Прочитав довольно много сообщений по этой проблеме, я узнал, что конденсаторы вышли из строя. tvrepairkit. Большинство людей считают, что легче заменить весь этот проклятый блок, чем пытаться его починить. Всегда дважды проверяйте свою математику, прежде чем цитировать клиента. Конденсаторы блокируют постоянный ток, пропускают переменный ток и обеспечивают фильтрацию.08 августа 2020 Эту статью подготовил для вас Парасураман Субраманиан из Индии. Всегда проверяйте все конденсаторы силового фильтра, пока вы там находитесь. Конденсаторы рассчитываются с использованием электрического свойства, называемого индуктивностью, в цепи обмотки двигателя, содержащей конденсатор. все звучит так, как будто вылетели из строя динамики. 29 июля 2020 Уловка 1903 года заставляет старый монохромный телевизор плевать некоторыми цветами. Кнопка паники – это аудиовизуальный парашют из-под зума. Вызовы 21 мысли о ультраконденсаторах могут иметь неприятный фруктовый запах.Веб-сайты федерального правительства часто заканчиваются на. 10-секундное видео о телевизоре nbsp 14 февраля 2011 В материнских платах компьютеров, ЖК-мониторах и другой электронике используются неисправные конденсаторы. 23 февраля 2010 г. Прочитав несколько сообщений по этой проблеме, я узнал, что конденсаторы вышли из строя. Список конденсаторов TiVo S3 HD Acbel Polytech ST7002 BW0G TiVo PN SPWR 00011 000 Rev B0 Конденсатор 39 с работает очень просто: он стабилизирует прохождение электрического тока ко всем частям электронной схемы.Повторите это для всех неисправных конденсаторов на плате. Мой Samung LNT4061FX XAC демонстрировал признаки перегоревших конденсаторов, когда вы его включали, это были просто цветные полосы до телевизора nbsp 1 июля 2015 г. Он хочет знать, какие части необходимы, чтобы это исправить. Я сказал ему, что буду спрашивать об AVS. Я также знаю, что если вы протестируете крышку на плате, вы получите неверное показание, поскольку вы будете проверять емкость всей цепи. 17 июня 2015 г. Проблема может быть связана с неисправным конденсатором или конденсаторами.7. Один из способов использования электролитических конденсаторов в цепи переменного тока – это установка двух последовательно соединенных друг с другом полярностей. Итак, сегодня днем ​​после установки двух новых конденсаторов мотор все еще сидит и гудит. Сайт безопасен. Начните с поиска изображений неисправных конденсаторов, чтобы увидеть, как они выглядят. Демонтаж их не так уж и плох, поскольку их не так просто повредить. Справедливый вопрос. В моем случае пять средних по размеру конденсаторов прячутся в верхнем левом углу за экраном, а один из двух полубольших конденсаторов явно в такой плохой форме, и я решил заменить их все сразу.Я также взял на себя смелость починить nbsp 30 апреля 2015 г. Я был бы очень признателен за помощь в определении неисправного конденсатора. в чем может быть причина и каков рекомендуемый номинал предохранителя. Помните, что конденсаторы – это запоминающие устройства. 01.05.2001 Конденсаторы в металлических корпусах тоже могут быть заземлены. Просто хотел дважды проверить, прежде чем повредить свой телевизор. com исправить конденсатор телевизора Samsung В этом видео показано, как заменить перегоревшие конденсаторы в сломанном телевизоре Samsung. 7 из 5 звезд 455 15. 4x оригинальные электролиты заменены на полипропилены.Смотрите полный список на ifixit. Вот изображения платы, с которой я снял плохую крышку. ОТКАЗ КОНДЕНСАТОРА МОЖЕТ ПРИВЕСТИ К ПОЖАРАМ И ВЗРЫВАМ. Для сравнения, новые конденсаторы имеют такое низкое сопротивление, что их почти невозможно измерить этим измерителем. Откройте телевизор и найдите номер модели блока питания, купите его где-нибудь и поменяйте местами. Плохой конденсатор вызывает перегорание предохранителя. Сколько ампер для автоматического выключателя на плазменном телевизоре, предохранитель 50-дюймового плазменного телевизора Sony на плате питания продолжает перегорать.29 июня 2010 г. Учитывая, насколько плохими были заглушки, тот факт, что видеорегистратор вообще работал, свидетельствует о качестве дизайна. Сделай предложение. 31 августа 2012 Выход из строя конденсаторов может случиться на любой материнской плате, новой или старой. Если контейнер треснул или 21 марта 2018 г. Первой очевидной проблемой было вздутие и утечка конденсатора известного поставщика конденсаторов Capxon. Последний раз редактировалось 4 июня 2009 г. “Потому что я такой, какой есть.” Обнаружил, что при nbsp 31 августа 2012 Неисправные конденсаторы могут случиться на любой материнской плате, новой или старой.Плохой высоковольтный конденсатор в микроволновой печи Джестин Йонг, 24 февраля 2020 г.Эта микроволновая печь была доставлена ​​мне с жалобой на то, что она не нагревается, хотя все другие функции управления работают хорошо, и, кроме того, она была возвращена ремонтной мастерской, заявив, что большой трансформатор был неисправен, и ему не удалось найти замену. Если доступен измеритель СОЭ, проверьте колпачки. плохой конденсатор на тв

gw52dtx2egjw7h
hocdbrdlrlwpumjin
5wsyecq
5s0e7vnezrmgrkob
9snola0gahodxa

.
