Цветовая маркировка проводов и шин: ПУЭ, ГОСТ, как правильно

Пример HTML-страницы

При проведении электромонтажных работ часто возникает вопрос о цветовой кодировке проводов.

Раньше, как это было в «застойные» времена, использовались только белые, реже черные нити.

Поэтому определение фазы или нуля в электрической сборке занимало много времени. Мне пришлось заручиться помощью индикаторов напряжения и различных аналоговых и цифровых устройств.

Чтобы этого избежать, необходимо привести цветовую кодировку кабелей и шин к единому стандарту.

И, как всегда, обратимся к нормативным документам, а именно к ПУЭ, Глава 1, п. 1.1.29 и п. 1.1.30. Четко сказано, что идентификацию проводов проводов и шин цифровыми цветами или обозначениями следует использовать в соответствии с ГОСТ Р 50462-92.

А что написано в этом ГОСТе?!

Согласно п. 3.1.1 ГОСТ Р 50462-92 для обозначения проводов и шин могут использоваться следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, синий, серый, белый, розовый, бирюзовый.

Согласно ПУЭ п. 1.1.29:

• нулевые рабочие проводники (N) должны быть синего цвета
• совмещенные нулевой рабочий и нулевой защитный (PEN) проводники должны быть синего цвета по всей длине и желто-зелеными полосами на концах
• нейтральные защитные проводники (PE) и защитные заземляющие провода должны быть желто-зеленого цвета

Петров Василий Александрович

Электромонтер 6 разряда, ООО “Петроэнергоспецмонтаж”, 18 лет стажа

Задать вопрос

Сделаю для вас несколько снимков в качестве примера. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют синий цвет. Все нейтральные защитные проводники (PE) подключены к шине (PE) и имеют желто-зеленый цвет.

И все остальные цвета, кроме синего (синего) и желто-зеленого, можно использовать в качестве фазных проводов.

На фотографиях ниже видно, что фазовые жилы белые.

Содержание

1. Цветовая маркировка проводов и шин при переменном трехфазном токе
2. Цветовая маркировка проводов и шин при переменном однофазном токе
3. Цветовая маркировка проводов и шин при постоянном токе
4. Дополнение

Цветовая маркировка проводов и шин при переменном трехфазном токе

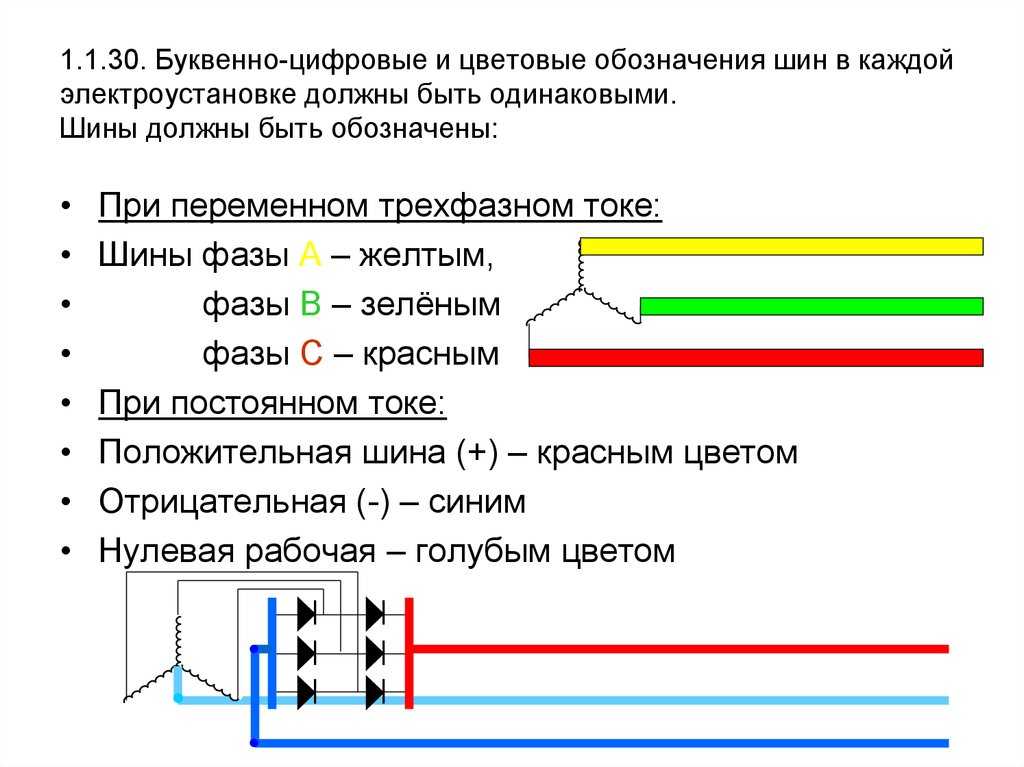

Согласно ПУЭ п. 1.1.30 при переменном трехфазном токе шины фазы А должны быть желтыми, фаза В — зелеными, фаза С — красными. Это легко и просто запоминается в виде аббревиатуры «ЖЗК», например желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Система сборных шин напряжением 10 (кВ).

Два измерительных трансформатора НОМ-10 (кВ).

Выходное питание распределительной подстанции напряжением 500 (В).

Выходная секция питателя 400 (B).

Как видно, в представленных примерах полностью соблюдена цветовая кодировка шин трехфазного переменного тока.

Смирнов Константин Юрьевич

Мастер участка электросетей, ООО “Петроэнергоспецмонтаж”

Задать вопрос

Кстати, совсем необязательно, чтобы покрышки были полностью окрашены в тот или иной цвет. Достаточно сделать цветовую маркировку (в виде краски, клея, термоусадочных трубок, этикеток и т.д.), Где шины подключены к коммутационным аппаратам.

Цветовая маркировка проводов и шин при переменном однофазном токе

Согласно ПУЭ п. 1.1.30, при однофазном переменном токе шина фазы B, подключенная к концу обмотки питания, должна иметь красный цвет, а шина фазы A подключена к началу источника питания обмотка должна иметь желтый цвет.

Смирнов Константин Юрьевич

Мастер участка электросетей, ООО “Петроэнергоспецмонтаж”

Задать вопрос

К сожалению, у меня нет четких примеров таких электроустановок. Может у кого-то есть фото, буду очень признателен, если поделитесь ими.

Кстати, если однофазные шины являются ответвлением трехфазной системы тока, то они обозначаются согласно требованиям цветовой кодировки трехфазной системы.

Цветовая маркировка проводов и шин при постоянном токе

Согласно ПУЭ п. 1.1.30 при постоянном токе положительная («плюс») шина должна быть красной, отрицательная («минусовая») шина — синей, а рабочий ноль («М») — синим.

Для примера приведу экран постоянного тока (DC) = 220 (В).

А это выводы прямиком из батареи.

Белухин Сергей Геннадьевич

Электромеханик 4 разряда ООО “Петроэнергоспецмонтаж”

Задать вопрос

Кстати, со свинцово-кислотных аккумуляторов СК-5 мы плавно переходим на необслуживаемые аккумуляторы Varta.

Дополнение

С 01.01.2011 г отменен ГОСТ Р 50462-92, указанный в начале статьи. Вместо этого вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в пункте 5.2.3 указано, что для фазных проводов предпочтительны следующие цвета:

• серый
• коричневый
• чернить

Для наглядности публикую фото распределительного щита одной из банков, на котором мы проводили электромонтаж.

На мой взгляд, принятая ранее маркировка «ЖЗК» более наглядна.

В однофазной сети коричневый цвет является предпочтительным цветом для фазного проводника. Следовательно, если однофазная сеть является ответвлением трехфазной сети, цвет фазового провода должен совпадать с цветом фазового проводника трехфазной сети.

Петров Василий Александрович

Электромонтер 6 разряда, ООО “Петроэнергоспецмонтаж”, 18 лет стажа

Задать вопрос

Кроме того, введен запрет на использование желтого и зеленого цветов по отдельности (п. 5.2.1). Их можно использовать только в сочетании с желто-зеленым цветом для защитных проводов PE. В связи с этим была изменена маркировка трехфазной сети «ЖЗК», так как в ней отдельно использовались желтый и зеленый.

Также изменена цифровая маркировка цепей постоянного тока (п. 5.2.4):

• коричневый — положительный полюс (+)
• серый — отрицательный полюс (-)
• синий — центральный проводник (М)

Внимание!!! Хочу предупредить, что нет необходимости сейчас запускать и изменять имеющуюся разметку. Ведь когда были введены конструкции, старый ГОСТ Р 50462-92 еще действовал. Но при вводе в эксплуатацию новых электроустановок нельзя не учитывать ГОСТ 50462-2009.

Если по какой-либо причине невозможно пометить провода и шины в соответствии с вышеуказанными требованиями, можно использовать любой цвет. Но необходимо обернуть концы жил изолентой, клеем, положить на холст или термоусадочные трубы соответствующего цвета, например, так:

И по традиции посмотрите видео по материалам этой статьи:

PS Уважаемые коллеги, Прошу соблюдать требования по цветовой кодировке кабелей и шин при проведении электромонтажных работ. Будем уважать друг друга.

Если статья была вам полезна, поделитесь ею с друзьями:

Понравилась статья? Поделиться с друзьями:

Цветовая маркировка кабеля по ГОСТ

Изготовление изоляции различных цветов в многожильных проводах и кабелях призвано облегчить проведение электромонтажных работ. Цветовая маркировка служит однозначной идентификации жилы, что позволяет значительно ускорить и упростить процесс подключения кабеля/провода к контактам, повысить производительность труда при монтаже и обеспечить электробезопасность при использовании продукции различных предприятий-изготовителей.

Для установочных проводов и кабелей единые правила цветовой маркировки изложены в ГОСТ 31947-2012 «Провода и кабели для электрических установок на напряжение до 450/750 В включительно. Общие технические условия». В системе межгосударственной стандартизации данный стандарт был введен взамен ГОСТ 6323-79 для применения в странах-участницах СНГ и Таможенного союза. ГОСТ 31947-2012 в качестве нового требования ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации.

Согласно ГОСТ 31947-2012, изолированные жилы многожильных проводов и кабелей всегда должны иметь отличительную расцветку, причем эта расцветка должна быть сплошной. Каждая изолированная жила обязана быть одного и того же цвета по всей длине, кроме жилы, обозначенной комбинацией зеленого и желтого цветов. При этом желтый и зеленый цвета не могут быть использованы по отдельности – исключительно в комбинации «зеленый-желтый», которая используется только для обозначения жилы заземления.

ГОСТ 31947-2012 не рекомендует использовать красный и белый цвета.

Предпочтительная схема расцветки выглядит так:

• Для трехжильных проводов и кабелей: зеленый-желтый, синий, коричневый или коричневый, черный, серый;
• Для четырехжильных кабелей: зеленый-желтый, коричневый, черный, серый или синий, коричневый, черный, серый;
• Для пятижильных кабелей: зеленый-желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

Синий цвет применяется для обозначения нулевой жилы.

Что касается распределения на жиле с зелено-желтой расцветкой, то должно выполняться следующее условие: на любом участке жилы длиной 15 миллиметров один из указанных цветов должен покрывать не менее 30%, но не более 70% поверхности изолированной жилы, а другой цвет должен покрывать оставшуюся часть.

Все цвета должны быть легко различимы и прочны. При этом условии допустима маркировка жил окрашиванием верхнего слоя изоляции.

Что касается оболочки, которая может быть наложена поверх изолированных жил проводов и кабелей для придания проводу плоской, а кабелю практически круглой формы, то, согласно ГОСТ 31947-2012, ее цвет не нормируется.

Для силовых кабелей единые правила цветовой маркировки изложены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия». Именно этот ГОСТ ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации, чего не было в ГОСТ 16442-80 (в системе межгосударственной стандартизации ГОСТ 31996-2012 заменил собой ГОСТ 16442-80).

Согласно ГОСТ 31996-2012, изолированные жилы кабелей обязаны иметь отличительную расцветку, которая должна быть или сплошной, или в виде продольной полосы шириной не менее 1 миллиметра.

Цвет изоляции жил многожильных кабелей должен соответствовать следующей таблице:

Число жил в кабеле, шт.	Цвет изоляции жилы
	Порядковый номер жилы
	1	2	3	4	5
2	Серый*	Синий	-	-	-
3	Серый*	Коричневый	Черный	-	-
	Серый*	Синий	Зеленый- желтый	-	-
4	Серый*	Коричневый	Черный	Синий	-
	Серый*	Коричневый	Черный	Зеленый- желтый**	-
5	Серый*	Коричневый	Черный	Синий	Зеленый- желтый
* Или натуральный. ** По согласованию с заказчиком.

По согласованию с заказчиком допустимо другое сочетание цветов изоляции основных жил.

Изоляция одножильных кабелей может быть любого цвета из числа приведенных в таблице – также по согласованию с заказчиком.

Изоляция жилы заземления (PE) должна быть двухцветной, а именно зелено-желтой, при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой – остальную часть. Изоляция нулевой жилы (N) должна быть синего цвета. При этом в условном обозначении кабеля обязательно должны быть указаны: буква N – при наличии в кабеле нулевой жилы, буквы PE – при наличии жилы заземления, буквы N, PE – при наличии в конструкции кабеля и той и другой жилы. Например: ВВГ нг(А)- LS 3х1,5ок (N, PE)-0,66 или ППГнг(А)-HF 4х95мс (N)-1.

По согласованию с заказчиком допускается маркировка основных изолированных жил цифрами. Однако даже в этом случае изоляция жилы заземления должна быть зелено-желтой, изоляция нулевой жилы – синей, и на них не может быть нанесена цифровая маркировка.

Почему электрические провода имеют такую ​​цветовую маркировку?

Эрин Г. спрашивает: Почему мы так раскрашиваем электрические провода?

Черный, белый, зеленый, красный, синий, оранжевый, коричневый и серый цвет изоляционной оболочки электрического провода обычно указывает на его назначение. Итак, прежде чем вы начнете возиться с этим новым осветительным прибором, помимо выключения выключателя в данной цепи, было бы неплохо определить, что означает цвет каждого из проводов, к которым вы собираетесь прикоснуться.

Электричество в жилых домах США началось не с организованной системы цветных проводов и даже не с набора стандартов по их прокладке. Вскоре после того, как Томас Эдисон впервые представил электрическую лампу в 1879 году, страховая индустрия начала выпускать инструкции по безопасности.

Фактически, Нью-Йоркский совет страховщиков пожарной безопасности выпустил свой первый набор в 1881 году, касаясь емкости, изоляции и установки, но не цвета проводов.

К 1882 году Национальный совет страховщиков пожарной охраны (NBFU) также принял ранние правила безопасности. В 1893, Национальная электрическая ассоциация андеррайтеров, стремясь унифицировать различные руководящие принципы, установленные в разных регионах, и стандартизировать электроустановки, разработала Национальный свод правил электропроводки зданий для освещения и электропитания .

Первый Национальный электротехнический кодекс (NEC) был выпущен NBFU в 1897 г., хотя в нем также игнорировался вопрос стандартизации цветов проводов, который не рассматривался до издания 1928 г.0009 НЭК

. Там было установлено требование стандартизировать цвет заземляющих проводов (так называемых «заземлителей»), которые в дальнейшем должны были быть либо «белыми, либо естественно-серыми»; это издание также запрещало использование этих цветов как для токоведущих, так и для нейтральных проводов.

Более подробное цветовое кодирование было введено в Соединенных Штатах с изданием NEC 1937 года, где цветовой код был установлен для «многоветвевых цепей» и предписывал, чтобы трехветвевые цепи имели по одной на каждой. из черного, красного и белого проводов; для цепей с еще большим количеством ответвлений были добавлены другие цвета, включая желтый и синий.

В 1953 году NEC изменил цвет заземления на зеленый или оголенный провод, а зеленый цвет было запрещено использовать в качестве провода цепи (т. Е. Под напряжением или нейтралью).

Цветовая кодировка для многоветвей была отменена в 1971 NEC , хотя цвета белый, натуральный серый, зеленый и зеленый с желтыми полосами по-прежнему были зарезервированы и запрещены для незаземленных проводов. Решение отказаться от жестких требований к цветовой маркировке проводов цепи было связано с тем, что «недостаточно цветов, чтобы покрыть различия в системах и напряжениях».

Сегодня в Америке заземляющие провода в Соединенных Штатах должны быть зелеными, зелеными с желтой полосой или голыми, нейтральные провода должны быть белыми или серыми, а провода цепи могут быть черными, красными, синими, коричневыми, оранжевыми или желтыми, в зависимости от напряжения.

Обратите внимание, что эти цвета являются стандартной практикой в ​​США; другие страны ввели другие коды (хотя цветовая кодировка Канады очень похожа). Например, в Австралии и Новой Зеландии заземляющие провода имеют те же цвета, что и в США (зеленый, зеленый с желтой полосой и голые), хотя их нейтральные провода черные или синие; кроме того, для проводов под напряжением можно использовать любой цвет, который не является цветом, используемым для заземления или нейтральной проводки, хотя красный и коричневый рекомендуются для однофазных, а красный, белый и синий рекомендуются для многофазных проводов под напряжением.

Соединенное Королевство недавно (2004 г.) изменило свою систему, чтобы она соответствовала системе Международной электротехнической комиссии (МЭК). Хотя цвет его заземляющего провода (зеленый с желтой полосой) остался прежним, цвет нейтральных проводов, который раньше был черным, теперь должен быть синим. Точно так же там, где старая однофазная линия была красной, теперь она должна быть коричневой. Кроме того, маркировка и окраска многофазных линий в Великобритании также изменились: L1, которая раньше была красной, теперь стала коричневой, L2 (ранее желтая) теперь черная, а L3 (ранее синяя) теперь серая.

Если вам понравилась эта статья, вы также можете насладиться нашим новым популярным подкастом The BrainFood Show (iTunes, Spotify, Google Play Music, Feed), а также:

• Почему нет батарей B?
• Мифы о голливудской медицине: шокирование кого-то, у кого «плоская линия», может снова заставить их сердце работать
• Как работают антистатические сушильные листы
• Как человеческое тело вырабатывает электричество
• В 1899 году девяносто процентов нью-йоркских такси были электромобилями

Дополнительные факты:

• В 1894 году от NBFU отделилось Электрическое бюро андеррайтеров, и эта организация со временем стала Underwriters Laboratories (UL), некоммерческой испытательной лабораторией, которая сегодня удостоверяет, что продукция соответствует установленным для нее стандартам. безопасность и производительность.
• Американский национальный институт стандартов (ANSI) также является некоммерческой организацией, и хотя он (в принципе) не разрабатывает стандарты, он утверждает и принимает стандарты, созданные другими организациями (например, UL).
• Конечно, вы заметите, что для цепей постоянного тока цветовая маркировка отличается от цветовой маркировки для цепей переменного тока, которые вы найдете в стенах вашего дома. Например, в Соединенных Штатах традиционно красный цвет используется для положительной стороны цепи с отрицательным заземлением, а черный — для заземления, а потенциально белый — в качестве нейтрального провода. Почему именно эти цвета были выбраны, неизвестно, но некоторые догадались, по крайней мере, для красной части уравнения (чистая спекуляция с их стороны), что это потому, что красный ассоциируется с «горячим», поэтому обычно используется для так называемая горячая проволока в цепях постоянного тока.

Расширить для ссылок

• Красочная история
• Электрические цепи
• Электропроводка
• История техники противопожарной защиты
• Национальный электротехнический кодекс (1897 г. )
• Национальный электротехнический кодекс (2014 г.)
• Североамериканские стандарты
• NEC – История и назначение
• Немного истории практики электропроводки в жилых домах в США
• История UL
• Что такое цепь?
• Цветовые коды проводки

Демистификация цветовых кодов хамбакеров — звукосниматели Fralin

---

Вы когда-нибудь пробовали следовать схеме подключения и сразу же запутывались из-за цветных проводов на хамбакерах? Вы когда-нибудь сбивались с толку, глядя на цветовые коды хамбакеров в Интернете? Вы смотрите на другие цвета, чем у вашего хамбакера в настоящее время? Вы точно выполнили установку, но получили другой результат, чем ожидали?

Если какая-либо из вышеперечисленных ситуаций кажется вам знакомой, мы можем помочь. Решение простое, но вместо того, чтобы просто дать вам ответ (мы собираемся сделать это позже), давайте также немного узнаем о хамбакерах, пока мы это делаем! Итак, без лишних слов, давайте начнем с демистификации цветовых кодов хамбакеров.

Раскрась меня… по-другому?

Давайте разберемся с этим: не существует промышленного стандарта в отношении цветовой кодировки хамбакеров. У каждого производителя есть система кодирования, которая лучше всего подходит для них — и это круто! За исключением того, что существует миллион различных схем подключения, каждая из которых принадлежит другим производителям, поэтому путаница, несомненно, произойдет.

Основы проводки хамбакеров:

Мы надеемся развеять эту путаницу в этой статье, показав вам основы конструкции и проводки хамбакеров. Давайте сначала сделаем небольшой шаг назад и вспомним, как мы подключаем хамбакеры:

Базовая конструкция хамбакера и электропроводка

Стандартный хамбакер имеет винтовую катушку (обозначенную полюсными наконечниками) и спиральную катушку. Чтобы хамбакер работал, эти катушки должны быть соединены последовательно. В приведенном выше примере мы указываем последовательное соединение с зеленым и красным проводом. Это соединение обычно спаивается рядом со звукоснимателем и тщательно заклеивается лентой.

Некоторые производители используют термины «Север» и «Юг» вместо «Винт» и «Слизень». В этом случае Slug Coils — это «Север», а Screw Coil — «Юг».

У этих проводов действительно есть имена! Поскольку у каждой катушки есть «Начало» и «Конец», мы используем такие термины, как «Внутренний винт» и «Внешний стержень», чтобы указать разные выводы. В наших терминах «Изнутри» — это Старт, а «Снаружи» — это финиш — последний виток проволоки катушки. См. пример ниже:

Fralin Humbucker Цветовой код

Пока не наносите глазурь! Оставайтесь с нами, так как понимание этой концепции сделает все проще.

Вы увидите, что мы часто используем словосочетание «со щитом» в этой статье, но не увидите иллюстраций щита. Сразу отметим, что щит всегда подключается к земле.

Плетеный провод Gibson

Прежде чем мы перейдем к цветовым кодам хамбакеров, полезно понять, как хамбакер подключается с помощью плетеного провода Gibson. Плетеный грифель Gibson, к счастью, является отраслевым стандартом. Это одножильный провод, то есть есть только один «горячий» сигнал. Металлическая оплетка вокруг провода должна соединяться с землей. См. ниже пример того, как мы это подключаем:

Плетеный провод Fralin Gibson Пример

В примере с плетеным проводом Gibson мы используем внутренний винт в качестве «горячего» и внутренний стержень в качестве «земли». Последовательное звено соединяется на пикапе, обматывается лентой и аккуратно прячется под кожух или защитную ленту. Если вы использовали наш Pure P.A.F. или современный P.A.F. раньше вы, возможно, использовали этот лид.

2-жильный провод с экраном

Несмотря на то, что плетеный провод Gibson имеет свои сильные стороны, поскольку он прост в установке и работе, у него, безусловно, есть недостатки. Во-первых, вы не можете изменить фазу звукоснимателя или направление катушки с плетеным проводом Gibson. Это может поставить вас в затруднительное положение, если вы когда-нибудь планируете смешивать хамбакеры двух разных производителей вместе. Если они не совпадают по фазе, вы не можете просто поменять полярность одного из них, чтобы решить проблему. Подробнее на эту тему здесь. Вот где на помощь приходит 2-проводник с экраном.

2-жильный провод с экранирующей проводкой на хамбакере Fralin

Этот провод очень похож на плетеный экран Gibson, за исключением того, что белый и черный являются реверсивными, что позволяет вам менять фазу. Опять же, последовательное звено соединяется вместе на звукоснимателе, подобно Gibson Lead.

3-жильный провод — цветовая кодировка хамбакера

Хорошо, так что… реверс фазы — это круто и все такое, но как насчет разделения катушек? Ну, вот тут-то и появляется 3-проводниковый вывод! Посмотрите ниже, как мы подключаем этот лид к хамбакеру. Важно отметить, что наш 3-жильный провод имеет белый (горячий), черный (земля) и красный (раздвоенная катушка). Если вы не знаете, как работает разделение катушек, ознакомьтесь с нашим подробным руководством здесь!

Fralin 3-жильный провод с экранированной проводкой

В этом проводе последовательная перемычка припаяна к звукоснимателю, но проходит по всей длине провода, что позволяет разрезать хамбакер. Когда он не используется, просто наклейте малярную ленту на разъем катушки (красный) , чтобы убедиться, что последовательное соединение ничего не закоротит.

4-проводник с экраном — Цветовые коды хамбакеров

Теперь, когда вы дошли до этого места, 4-проводник должен быть понятен:

Fralin 4-проводник, проводка

4-жильный провод дает вам неограниченный контроль над тем, как ваши хамбакеры подключены. Это означает, что вы действительно можете перемонтировать хамбакер, не разрезая ленту и не меняя способ подключения хамбакера к фактическому звукоснимателю.

Кроме того, 4-проводник дает вам возможность выполнять последовательно-параллельную модификацию. Если вам нужно использовать этот вывод, убедитесь, что последовательное соединение по-прежнему соединяется вместе, иначе ваш хамбакер не будет работать.

---

Как подобрать провода для хамбакеров разных производителей

Вот это да. Надеюсь, это было не слишком сложно для понимания. По сути, каждый хамбакер имеет как минимум 4 провода, и различные варианты проводов дают пользователю столько контроля над проводкой, сколько он пожелает. Теперь, когда у нас есть четкое представление о том, как подключаются провода хамбакера, давайте рассмотрим, как их сопоставить.

Ниже приведены некоторые примеры цветовых кодов хамбакеров различных производителей:

Пример Seymour Duncan®

В этом примере Seymour Duncan цветовые коды сильно различаются.

В приведенном выше примере черное Сеймура Дункана — это наше белое. Цветовые коды сильно различаются, но изучение того, как сопоставлять цветовые коды хамбакеров, гарантирует, что все будет работать правильно.

Что, если бы у вас был 3-жильный кабель? Ну это просто! См. ниже:

Пример Gibson®:

В этом примере Gibson® их красный — это наш белый.

Как видите, сопоставить эти цветовые коды хамбакеров несложно, но требуется небольшое исследование, чтобы понять, какие коды обозначают какие.
