Quint ps 3ac 24dc 40: Купить QUINT-PS/3AC/24DC/40 – Phoenix Contact

QUINT-PS/3AC/24DC/40 2866802 PHOENIX CONTACT Источники пит..

Коммерческие данные

Код заказа	2866802
Упаковочная единица	1 stk
Страница каталога	Стр. 211 (C-4-2017)
GTIN	4046356152877
Вес/шт. (без упаковки)	2 954,000 GRM

Размеры

Ширина	96 мм
Высота	130 мм
Глубина	176 мм
Ширина при альтернативном монтаже	176 мм
Высота при альтернативном монтаже	130 мм
Глубина при альтернативном монтаже	99 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C … 70 °C (> 60 °C изменение хар-к: 2,5 %/K)
Температура окружающей среды (протестировано по типу запуска)	-40 °C
Температура окружающей среды (хранение/транспорт)	-40 °C . .. 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	≤ 95 % (При 25 °C, без выпадения конденсата)
Климатический класс	3K3 (согласно EN 60721)
Степень загрязнения	2
Высота установки	4000 м

Входные данные

Диапазон номинальных напряжений на входе	3x 400 В AC … 500 В AC
Диапазон входных напряжений	3x 320 В AC … 575 В AC
	2x 360 В AC … 575 В AC
	450 В DC … 800 В DC
Диапазон частот AC	45 Гц … 65 Гц
Диапазон частот DC	0 Гц
Ток утечки на PE	< 3,5 мА
Потребляемый ток	3x 2,1 A (400 В AC)
	3x 1,7 A (500 В AC)
	1,7 A (600 В DC)
Номинальная потребляемая мощность	1342 ВА
Импульс пускового тока	< 15 A
Провалы напряжения в сети	> 25 мс (400 В AC)
	> 35 мс (500 В AC)
Выбор подходящих предохранителей	6 A . .. 16 A (AC: Характеристика B, C, D, K)
Наименование защиты	Защита от перенапряжений при переходных процессах
Защитная цепь / модуль	Варистор, газонаполненный разрядник

Выходные данные

Номинальное напряжение	24 В DC ±1 %
Диапазон настройки выходного напряжения (USet)	18 В DC … 29,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)	40 A (-25 °C … 60 °C, UOUT= 24 B DC)
POWER BOOST (IBoost)	45 A (-25 °C … 40 °C, в непрерывном режиме, UOUT= 24 В DC)
Selective Fuse Breaking (ISFB)	215 A (12 мс)
Изменение хар-к	60 °C … 70 °C (2,5 % / K)
Возможность параллельного подключения	да, резервирование и повышение мощности
Возможность последовательного подключения	да
Устойчивость к обратной связи	макс. 35 В DC
Защита от импульсных перенапряжений на выходе	< 35 В DC
Рассогласование	< 1 % (статическое изменение нагрузки 10 % … 90 %)
	< 3 % (динамическое изменение нагрузки 10 % … 90 %)
	< 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация	< 40 мB(ДА)(при номинальном значении)
Выходная мощность	960 Вт
Время включения, типовое	< 0,5 c
Коммутационные пики, номинальная нагрузка	< 5 мB(ДА)(при номинальных значениях, 20 МГц)
Рассеиваемая мощность, без нагрузки, макс.	18 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.	63 Вт

Общие сведения

Вес нетто	2,5 кг
Индикация рабочего напряжения	LED зел.
КПД	> 94 % (при 400 В AC и номинальных значениях)
Напряжения изоляции на входе / выходе	4 кВ AC (Типовое исп.)
	2 кВ AC (Выборочное исп.)
Напряжения изоляции, вход/PE	3,5 кВ AC (Типовое исп.)
	2 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE	500 В DC (Выборочное исп.)
Степень защиты	I
	IP20
MTBF (IEC 61709, SN 29500)	> 880000 ч (25 °C)
	> 500000 ч (40 °C)
	> 216000 c (60 °C)
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу	присоединяемый PN≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм

Характеристики клемм, вход

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение проводника AWG, мин.	18
Сечение проводника AWG, макс.	10
Длина снятия изоляции	7 мм
Резьба винтов	M3

Характеристики клемм, выход

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,5 мм²
Сечение жесткого проводника макс.	16 мм²
Сечение гибкого проводника мин.	0,5 мм²
Сечение гибкого проводника макс.	16 мм²
Сечение проводника AWG, мин.	8
Сечение проводника AWG, макс.	6
Длина снятия изоляции	10 мм
Резьба винтов	M4

Параметры подключения сигнализации

Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение проводника AWG, мин.	18
Сечение проводника AWG, макс.	10
Резьба винтов	M3

Стандарты и предписания

Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Помехоустойчивость	EN 61000-6-2:2005
Подключение согласно стандарту	CSA
Стандарты / нормативные документы	EN 61000-4-2
Разряд между контактами	4 кВ (Уровень контроля 2)
Стандарты / нормативные документы	EN 61000-4-3
Диапазон частот	80 МГц … 1 ГГц
Напряженность проверочного поля	10 В/м (Уровень контроля 3)
Диапазон частот	1,4 ГГц . .. 2 ГГц
Напряженность проверочного поля	3 В/м (Уровень контроля 2)
Стандарты / нормативные документы	EN 61000-4-4
Примечания	Критерий B
Стандарты / нормативные документы	EN 61000-6-3
	EN 61000-4-6
Диапазон частот	0,15 МГц … 80 МГц
Напряжение	10 В (Уровень контроля 3)
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению 2006/95/ЕС
Стандарт – электробезопасность	МЭК 60950-1/VD 0805 (БСНН)
Стандарт – оснащение силового оборудования электронными средствами	EN 50178/VDE 0160 (PELV) / Категория перенапряжения III
Стандарт – безопасные малые напряжения	МЭК 60950-1 (SELV) и EN 60204-1 (PELV)
Стандарт – безопасная изоляция	DIN VDE 0100-410
	DIN VDE 0106-101
Стандарт – требования к сетям питания (ограничение гармонических искажений)	EN 61000-3-2
Стандарт – безопасность работы устройств	GS (Испытанная безопасность)
Разрешение на применение в судостроении	DNV GL (EMC A), ABS, LR, RINA, NK, BV
Сертификация UL	UL зарегистрирован UL 508
	UL/C-UL одобренный UL 60950-1 (3-жильный + PE, звезда)
	UL ANSI/ISA-12. 12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
Ударопрочность	18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Вибрация (при эксплуатации)	Поиск резонанса 5 Гц …100 Гц 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, класс C)
Устройства для информационной техники – безопасность (схема CB)	Схема СВ
Применение в железнодорожной отрасли	EN 50121-4
Категория перенапряжения (EN 62477-1)	III

Environmental Product Compliance

China RoHS	Период времени для применения по назначению (EFUP): 25 лет;
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

Классификация

[email protected] [email protected] [email protected] [email protected] [email protected] [email protected] [email protected] 8. 027049002eCl[email protected] 9.027040701

ETIM 2.0EC001039ETIM 3.0EC001039ETIM 4.0EC000599ETIM 5.0EC002540ETIM 6.0EC002540

UNSPSC 6.0130211502UNSPSC 7.090139121004UNSPSC 1139121004UNSPSC 12.0139121004UNSPSC 13.239121004

Источник питания Quint-PS/1AC/24DC/40 2866789 Phoenix Contact

Похоже JavaScript оключен в вашем браузере.

Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.

• Избранное
• Сравнить

• Поделиться

Артикул: 026.001.024

Производитель: Phoenix Contact

Штрихкод: 4046356421720

Источник питания Quint-PS/1AC/24DC/40 2866789 с технологией селективного автоматического отключения (SFB) для установки на DIN рейку.
• Надежный запуск высоких нагрузок благодаря статическому резервированию мощности POWER BOOST, обеспечивающему длительную подачу тока до 1,5I_n;
• Быстрое срабатывание стандартных автоматических выключателей благодаря динамическому резерву мощности с использованием технологии SFB, обеспечивающему 6-кратное повышение номинального тока в течение 12мc.

58619.11₽

• Описание

Технические характеристики

Выходные характеристики
Номинальное напряжение на выходе		24В DC ±1%
Диапазон настройки выходного напряжения		18В DC…29.5В DC
Выходной ток		40А (-25°C…+60°, Uout=24В DC)
		45А (с резервом мощности Power Boost, -25°C…+40°C, в непрерывном режиме, Uout=24В DC)
		215A (технология SFB, 12мс)
		215А (Uin≥ 100В АС, ≥ 120В DC)
Изменение характеристик		60°C…70°C (2,5% / K)
Возможность параллельного подключения		да, резервирование и повышение мощности
Возможность последовательного подключения		да
Остаточная пульсация		< 30 мВ (при номинальном значении)
Рассеиваемая мощность, без нагрузки, макс.		14Вт
Рассеиваемая мощность, номинальная нагрузка, макс.		80Вт
Входные характеристики
Диапазон номинальных напряжений на входе		100В АС…240В АС
		120В DC…300В DС
Диапазон входных напряжений	АС (50/60Гц)	85В…264В
	DC	90В…300В
Входное напряжение кратковременно		300В АС
Диапазон частот АС		45Гц…65Гц
Импульс пускового тока		< 15A (стандартный)
Провалы напряжения в сети		> 20мс (120В АС)
		> 20 мс (230В АС)
Входной предохранитель		20А (быстродействующий, внутренний)
Выбор подходящих предохранителей		16А…20А (АС: характеристика B, C, D, K)
Наименование защиты		Защита от перенапряжений при переходных процессах
Защитная цепь/модуль		Варистор, газонаполненный разрядник
Общие сведения
Размеры	Ширина	180мм
	Высота	130мм
	Глубина	125мм
КПД (при 230В АС и номинальных значениях)		> 92 %
Напряжение изоляции на входе/выходе		4 кВ АС (типовое испытание)
		2 кВ АС (плановое испытание)
Класс защиты		I
		> 530000 ч (при 40°C)
Монтажное положение		на горизонтальной DIN рейке NS 35, EN 60715
Указания по монтажу		подключение в ряд: отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм
Электромагнитная совместимость		соответствует директиве по ЭМС 2004/108/EC
Категория перенапряжения		III
Степень защиты		IP20
Температура окружающей среды (при эксплуатации)		-25°C. ..+70°C
Температура окружающей среды (хранение/транспорт)		-40°C…+85°C
Максимально допустимая относительная влажность воздуха (при эксплуатации)		≤ 95% (при 25°C, без выпадения конденсата)
Характеристики клемм
Тип подключения		винтовые зажимы
Сечение жесткого проводника/AWG		0,2…6мм2/14…10
Сечение гибкого проводника/AWG		0,2…4мм2/18…10
Длина снятия изоляции		7 мм
Резьба винтов		М3

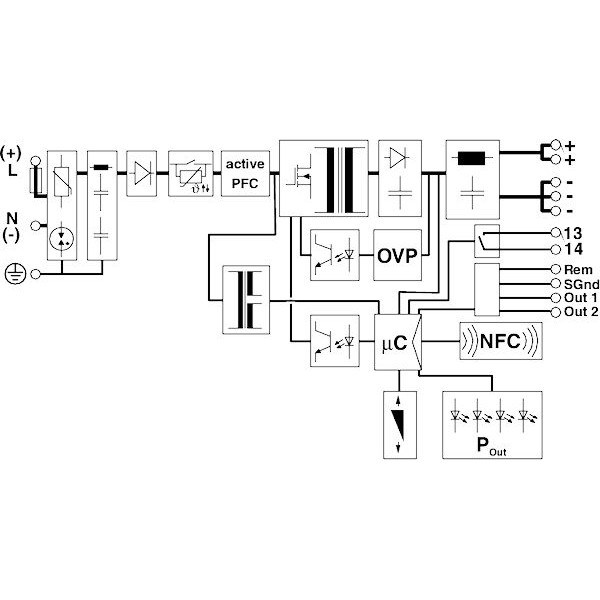

Принципиальная схема

Вспомогательные элементы и аксессуары

Аналогичные товары или товары на замену

QUINT-PS/3AC/24DC/40 2866802 PHOENIX CONTACT Блок питания ..

Ключевые коммерческие данные

900 13 2866802 9001 3 2 954 000 г

Ключ заказа
Упаковочная единица	1 шт.
Каталог стр.	Стр. 211 (C-4-2017)
GTIN	4046356152877
Вес шт. (без упаковки)
Номер таможенного тарифа	85044030
Страна происхождения	TH (Таиланд)

Размеры

Ширина	96 мм
Высота	130 мм
Глубина	176 мм
Ширина с альтернативной сборкой	176 мм
Высота с альтернативной сборкой	130 мм
Глубина с альтернативной сборкой	99 мм

Условия окружающей среды

Степень степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C . .. 70 °C (> 60 °C Снижение номинальных характеристик: 2,5 %/K)
Температура окружающей среды (испытано при запуске)	-40 °C
Температура окружающей среды (хранение/транспортировка)	-40 °C … 85 °C
Макс. допустимая относительная влажность (эксплуатация)	≤ 95 % (при 25 °C, без конденсата)
Климатический класс	3K3 (согласно EN 60721)
Степень загрязнения	2
Высота установки	4000 м

Входные данные

9001 3 < 3,5 мА

Номинальная потребляемая мощность диапазон напряжения	3x 400 В~ … 500 В~
Диапазон входного напряжения	3x 320 В перем. тока … 575 В перем. тока
	2x 360 В перем. тока … 575 В перем. 79	450 В пост. тока … 800 В пост. тока
Диапазон частот переменного тока	45 Гц . .. 65 Гц
Диапазон частот постоянного тока	0 Гц
Ток разряда на защитное заземление
Потребляемый ток	3x 2,1 А ( 400 В переменного тока)
	3x 1,7 А (500 В перем. тока)
	1,7 А (600 В пост. тока)
Номинальная потребляемая мощность	1342 ВА
Пусковой импульсный ток	< 15 A
Буферизация сети	> 25 мс (400 В перем. тока)
	> 35 мс (500 В перем. тока)
Выбор подходящих автоматических выключателей	6 A … 16 A (переменный ток: характеристики B, С, Д, К)
Тип защиты	Защита от импульсных перенапряжений
Цепь защиты/компонент	Варистор, газонаполненный разрядник

90 003 Выходные данные

90 015

Номинальное выходное напряжение	24 В пост. тока ±1 %
Диапазон настройки выходного напряжения (U Set )	18 В пост. тока … 29,5 В пост. тока (> 24 В пост. тока, постоянная мощность ограничена)
Номинальный выходной ток (I N )	40 A (-25 °C … 60 °C, U OUT = 24 В пост. тока)
ПИТАНИЕ ПОВЫШЕНИЕ (I Повышение )	45 A (-25°C … 40°C постоянно, U OUT = 24 В DC) мс)
Снижение номинальных характеристик	60 °C … 70 °C (2,5 %/K)
Параллельное соединение	Да, для резервирования и увеличения мощности
Последовательное соединение	да
Сопротивление обратной связи	макс. 35 В пост. тока
Защита от перенапряжения на выходе	< 35 В пост. тока
Отклонение регулирования	< 1 % (изменение нагрузки, статическое 10 % . .. 90 %)
	< 3 % ( изменение нагрузки, динамическое 10 % ... 90 %)
	< 0,1 % (изменение входного напряжения ±10 %)
Остаточная пульсация	< 40 мВ PP (с номинальными значениями)
Выходная мощность	960 Вт
Типичное время отклика	< 0,5 с
Пиковое напряжение переключения при номинальной нагрузке	< 5 мВ PP (при номинальных значениях, 20 МГц)
Максимальная рассеиваемая мощность на холостом ходу	18 Вт
Потери мощности при номинальной нагрузке макс. .	63 Вт

Общие

Вес нетто	2,5 кг 90 014
Индикация рабочего напряжения	Зеленый светодиод
КПД	> 94 % (при 400 В Переменный ток и номинальные значения)
Входное/выходное напряжение изоляции	4 кВ переменного тока (типовые испытания)
	2 кВ переменного тока (типовые испытания)
Вход напряжения изоляции / PE	3,5 кВ перем. тока (типовые испытания)
	2 кВ перем. тока (проверочные испытания)
Выходное напряжение изоляции / защитное заземление	500 В пост. тока (проверочные испытания) 9001 4
Класс защиты	I
Степень защиты	IP20
Средняя наработка на отказ (IEC 61709, SN 29500)	> 880000 ч (25 °C)
	> 500000 ч (40 °C)
	> 216000 с (60 °С)
Монтажное положение	горизонтальное DIN-рейка NS 35, EN 60715
Инструкция по сборке	выравнивается: P N ≥50%, 5 мм по горизонтали ly, 15 мм рядом с активными компонентами, 50 мм по вертикали выравнивается : P N <50%, 0 мм по горизонтали, 40 мм по вертикали вверху, 20 мм по вертикали внизу

Данные подключения, ввод

900 10

Способ подключения	Винтовое соединение
Сечение жесткого провода мин.	0,2 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение проводника AWG мин.	18
Сечение проводника AWG макс.	10
Длина зачистки	7 мм
Резьба	M3

9 0003 Данные подключения, выход

Способ подключения	Винтовое соединение
Проводник сплошное поперечное сечение мин.	0,5 мм²
Сечение жесткого проводника макс.	16 мм²
Сечение гибкого провода мин.	0,5 мм²
Сечение гибкого проводника макс.	16 мм²
Сечение проводника AWG мин.	8
Сечение проводника AWG макс.	6
Длина зачистки	10 мм
Резьба	M4

Данные по подключению для сигнализации

Сечение жесткого провода мин.	0,2 мм²
Сечение жесткого провода макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение проводника AWG мин.	18
Сечение проводника AWG макс.	10
Резьба	M3

Стандарты и нормы

9001 0 90 010 900 15

Электромагнитная совместимость	Соответствие Директиве по электромагнитной совместимости 2014/30/EU
Помехоустойчивость	EN 61000-6-2:2005
Подключение в соотв. . со стандартом	CSA
Стандарты/правила	EN 61000-4-2
Контактный разряд	4 кВ (Уровень испытаний 2) 900 14
Стандарты/правила	EN 61000-4-3
Диапазон частот	80 МГц … 1 ГГц
Испытательная напряженность поля	10 В/м (тестовый уровень 3)
Диапазон частот	1,4 ГГц … 2 ГГц
Испытательная напряженность поля	3 В/м (тестовый уровень 2)
Стандарты/правила	EN 61 000-4-4
Комментарии	Критерий В
Стандарты/правила	EN 61000-6-3
	EN 61000-4-6
Диапазон частот 90 012	0,15 МГц … 80 МГц
Напряжение	10 В (Уровень испытаний 3)
Директива по низковольтному оборудованию	Соответствие директиве по низковольтному оборудованию 2006/95/EC
Стандарт — электрическая безопасность	IEC 60950-1/VDE 080 5 (БСНН)
Стандартный – электронный оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки	EN 50178/VDE 0160 (PELV) / Категория перенапряжения III
Стандарт – безопасное сверхнизкое напряжение	IEC 60950-1 (SELV) и EN 60204-1 (PELV)
Стандарт – Надежная изоляция	DIN VDE 0100-410
	DIN VDE 0106-101
Стандарт – ограничение гармонических токов сети	EN 61000-3 -2
Стандарт — безопасность оборудования	GS (проверенная безопасность )
Допуск судостроения	DNV GL (EMC A), ABS, LR, RINA, NK, BV
Разрешения UL	Внесен в список UL UL 508
	Одобрено UL/C-UL UL 60950- 1 (3 провода + защитное заземление, звезда)
	UL ANSI/ISA-12. 12.01 Класс I, Раздел 2, Группы A, B, C, D (опасные зоны)
Ударопрочность	1 8 мс, 30 г, в каждом пространственном направлении (согласно IEC 60068-2-27)
Вибрация (работа)	5 Гц … 100 Гц поиск резонанса 2,3 г, 90 мин., резонансная частота 2,3 г, 90 мин. (согласно DNV GL Class C)
Информационное оборудование – безопасность (схема CB)	Схема CB
Рельсовые приложения	EN 50121-4
Категория перенапряжения (EN 62477-1)	III

Соответствие продукции экологическим требованиям

Китай RoHS	Экологичность Период использования = 25;
	Для получения подробной информации об опасных веществах перейдите во вкладку «Загрузки», Категория «Декларация производителя»

Классификация ред] [электронная почта защищена] [электронная почта защищена] [электронная почта защищенный] [электронная почта защищена] [электронная почта защищена] [электронная почта защищена] 9.

027040701

ETIM 2.0EC001039ETIM 3.0EC001039ETIM 4.0EC000599ETIM 5.0EC002540ETIM 6.0EC002540

UNSPSC 6.0130211502UNSPSC 7.0121004UNSPSC 1139121 004UNSPSC 12.0139121004UNSPSC 13.239121004

RGB Автоматика | центр автоматики przemysłowej

JavaScript может быть отключен в вашем браузере.
Devi поддерживает JavaScript в вашем браузере, чтобы использовать функции этого сайта.

+48 717 186 939 [электронная почта защищена]

Тутто Серводвигатели и инверторы Робот Электродвигатели переменного и постоянного тока Sistemi di misurazione Промышленные компьютеры и компоненты Системи ПЛС Pannelli operatore e pezzi di ricambio Модули мощности и IGBT Батареи, вентиляторы, фузибили Contattori, trasformatori, convertitori, separatori Станок с ЧПУ Элементы электроники Идравлика и пневматика промышленного назначения Sistemi di sicurezza Cuscinetti и аксессуары Потребительские компоненты

• Серводвигатели и инверторы
• Робот
• Электродвигатели переменного и постоянного тока
• Sistemi di misurazione
• Промышленные компьютеры и компоненты
• Системи ПЛС
• Pannelli operatore e pezzi di ricambio
• Модули мощности и IGBT
• Батареи, вентиляторы, фузибили
• Contattori, trasformatori, convertitori, separatori

Пиу »

L’intera industrianella nostra ofertaConsegna gratis da 1000 € per i paesi UE

Можно купить онлайн RGB Automatyka и можно приобрести компоненты е Компоненты для автоматики и промышленной электроники. Nella nostra offerta abbiamo sia dispositivi nuovi В комплект поставки входят: сервоприводы и инверторы, промышленные роботы, серводвигатели, энкодер, компьютерные промышленные модули ЦП

.

Abbiamo почти 200 000 товаров на складе, которые доступны в pronta consegna, in modo che possiate ritirare il vostro dispositivo anche il giorno stesso, senza doverlo cercare. stesso giorno, senza dover cercare molto. La maggior parte dei prodotti ha una garanzia fino a 2 anni , quindi non dovrete preoccuparvi di eventuali preoccuparsi ди будущего guasti. La spedizione del dispositivo è Rapida: possiamo inviare l’ordine anche il giorno stesso! Джорно Стессо!

Cercate un prodotto difficile da trovare? Chiamateci или scriveteci. Грацие аль ностро система ди дистрибуции и ай numerosi contatti, siamo in grado di trovare il dispositivo che state cercando. In questo modo potrete ottenere quickamente il dispositivo ди cui avete bisogno Эд evitare я Tempi ди inattività делла produzione.
