Содержание

105М – это… Что такое Р-105М?

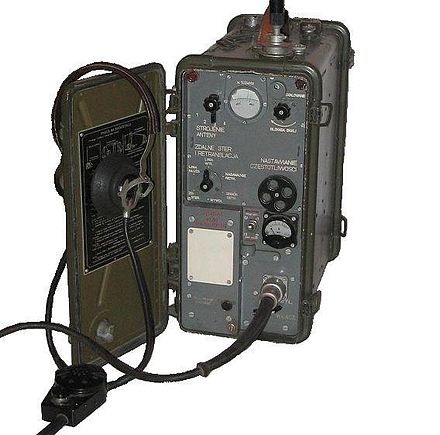

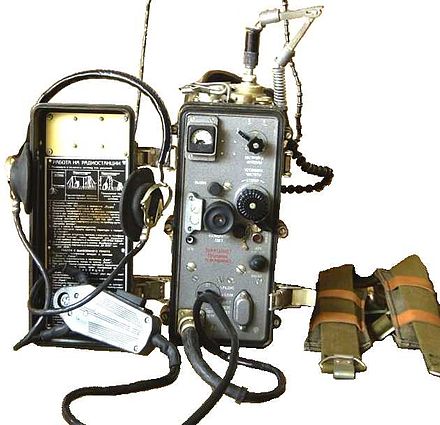

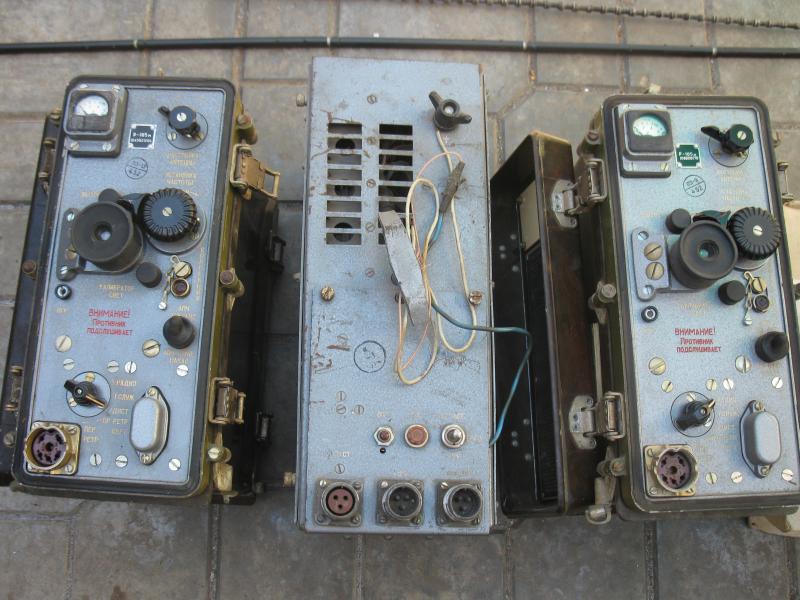

Р-105М Радиостанция LV-306, состоит из приемопередатчика «Парус» (LV-305) и внешнего усилителя мощности УМ-2. Применялась в вооруженных силах Финляндии.

Р-105М, Р-108М, Р-109М («Парус-3», «Парус-2», «Парус-1») — советские войсковые носимые ультракоротковолновые радиостанции. На вооружении с 1967 года. Между собой отличаются только диапазоном рабочих частот. Приняты взамен радиостанций серии «Астра» (Р-105Д, Р-108Д, Р-109Д). Несмотря на сходство индексов, радиостанции «Парус» представляют собой совершенно другую конструкцию.

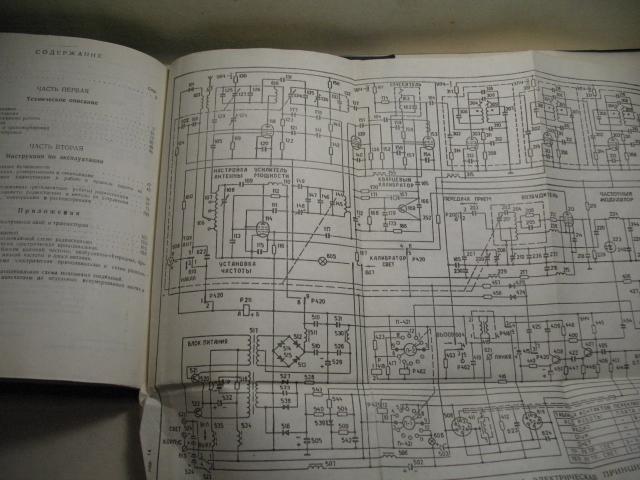

Технические характеристики

Радиостанции ранцевые, симплексные, собраны по трансиверной схеме на субминиатюрных стержневых лампах исполнения Б (см. Радиолампы производства СССР/России), транзисторах и полупроводниковых диодах. Приёмная часть — супергетеродин с одним преобразованием частоты. Предусмотрено дистанционное управление по кабелю длиной до 500 м и работа в качестве ретранслятора в радиосетях.

  • Режим работы: телефония с частотной модуляцией
  • Настройка плавная, шкала отградуирована с шагом 25 кГц
  • Диапазон частот:
    • Р-105М — 36,0-46,1 МГц
    • Р-108М — 28,0-36,5 МГц
    • Р-109М — 21,5-28,5 МГц
  • Чувствительность приёмника — не хуже 1,5 мкВ при отношении сигнал/шум 10:1
  • Выходная мощность передатчика — не менее 1 Вт
  • Источник питания: четыре аккумулятора КН-14 или две батареи 2НКП-20 (или 2НКП-24) общим напряжением 4,8 В. Питание анодных цепей — от встроенного транзисторного преобразователя напряжения.
  • Время непрерывной работы при соотношении времени приема/передачи 3:1 — от 12 до 21,5 часов в зависимости от типа батареи

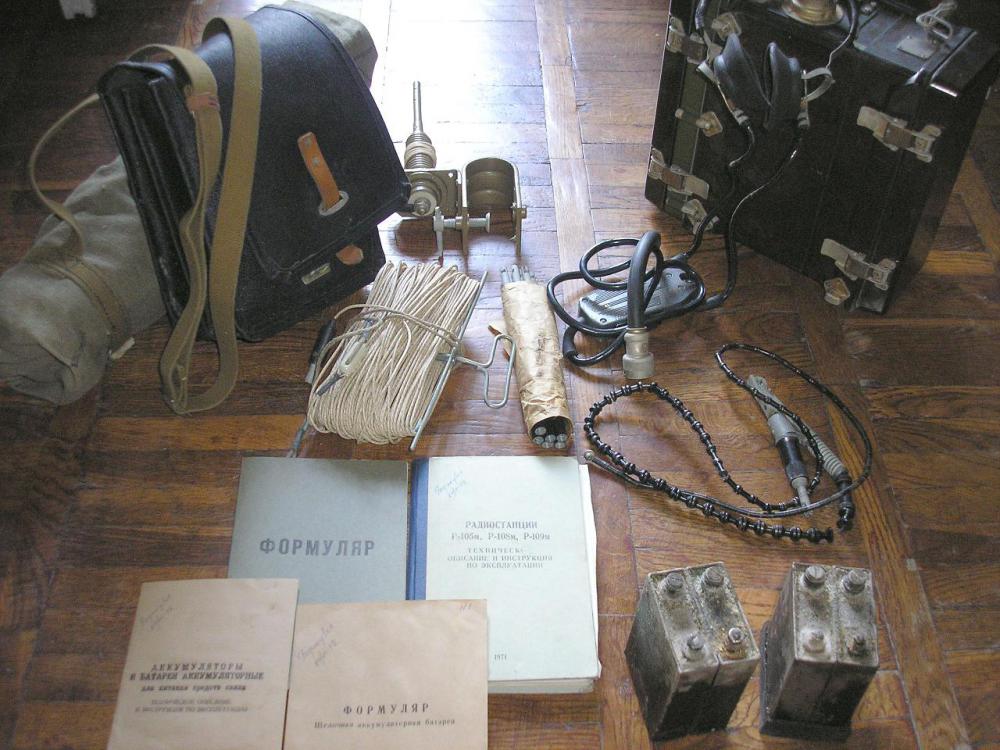

  • Антенные устройства:
    • гибкая штыревая антенна высотой 1,5 м (штырь Куликова) с дополнительными коленами для наращивания до 2,7 м, кронштейном для крепления на борту транспортного средства и противовесами
    • лучевая антенна длиной 40 м для работы со стационарной позиции
  • Дальность уверенной связи между однотипными станциями:
    • минимум (на ходу с короткой штыревой антенной) — не менее 6 км;
    • максимум (на стоянке, с лучевой антенной, поднятой на высоту 5-6 м) — не менее 25 км.
  • Диапазон рабочих температур: от −40 до +50 °C
  • Габариты приёмопередатчика: 310×325×170 мм
  • Масса рабочего комплекта: не более 14 кг
  • Масса полного комплекта с укладочным ящиком: не более 40 кг
  • Для увеличения дальности действия к радиостанциям мог подключаться усилитель мощности УМ-2, смонтированный в таком же корпусе, как и радиостанция. Выходная мощность УМ-2 — 10 Вт, питание — от восьми аккумуляторов по 1,4 В емкостью 14 Ач[1].

Примечания

Литература

Ссылки

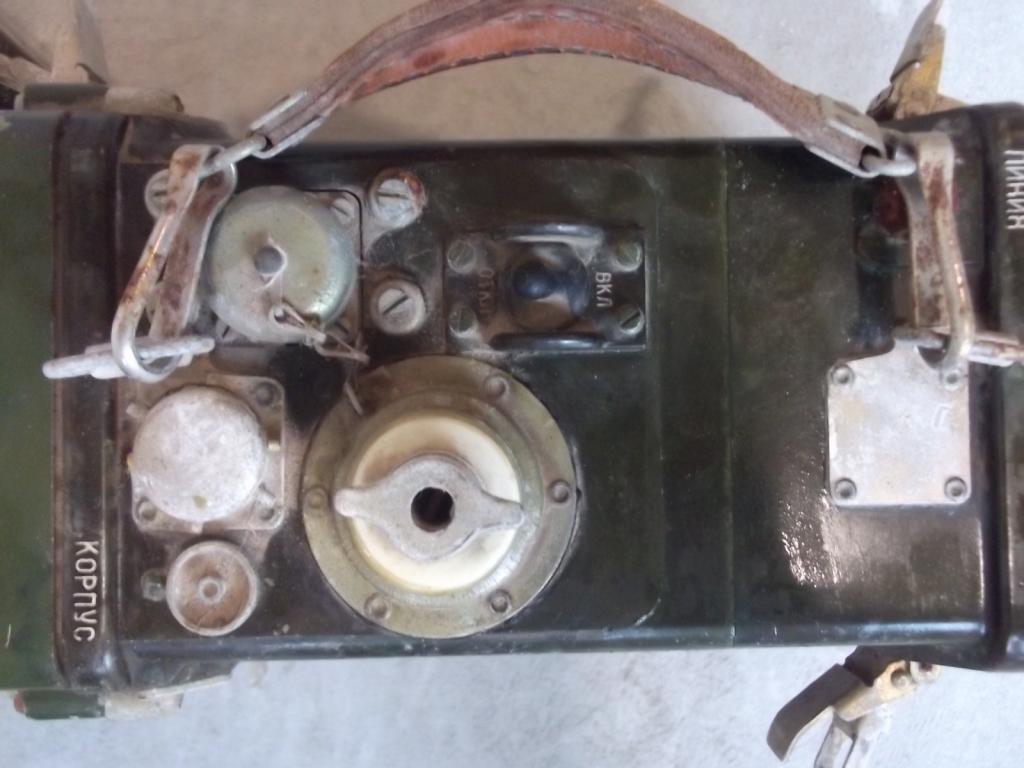

Радиостанция Р–105М «Парус–3». “Телепорты в рюкзаке”. Музей геологии, нефти и газа. Artefact

Номер по книге поступлений:
МГНГ-ОФ-4484

Масса: рабочий комплект — не более 14 кг; с укладочным ящиком — не более 40 кг

Основные характеристики:
Радиостанция ранцевая, носимая, ультракоротковолновая, телефонная с частотной модуляцией, приёмо-передающая, с возможностью дистанционного управления и ретрансляции. Дистанционное управление по кабелю длиной до 500 м.
Собрана по трансиверной схеме на субминиатюрных стержневых лампах, транзисторах и полупроводниковых диодах.
Приёмная часть — супергетеродин с одним преобразованием частоты.

Технические характеристики:
Режим работы: телефония с частотной модуляцией
Настройка: плавная, шкала отградуирована с шагом 25 кГц
Диапазон частот: 36,0–46,1 МГц
Чувствительность приёмника: не хуже 1,5 мкВ при отношении сигнал/шум 10:1

Выходная мощность передатчика не менее 1 Вт
Источник питания: четыре аккумулятора КН-14 или две батареи 2НКП-20 (или 2НКП-24) общим напряжением 4,8 В.
Питание анодных цепей: от встроенного транзисторного преобразователя напряжения.
Время непрерывной работы при соотношении времени приема/передачи 3:1, от 12 до 21,5 часов в зависимости от типа батареи.
Диапазон рабочих температур: от −40 до +50 °C при относительной влажности окружающего воздуха до 98%.

Применение:
Предназначается для беспоисковой и бесподстроечной связи в радиосетях и в автомобильных радиоузлах.
Радиостанция с закрытыми крышками непроницаема для дождя и выдерживает кратковременное погружение в воду (до 10 мин.) на глубину до 0,5 м. Радиостанция работоспособна в условиях тряски при переноске радиостанции радистом, а также переносит без повреждения все виды транспортировки. Радиостанция выдерживает вибрационную тряску в течение 5 часов в диапазоне частот от 10 до 70 Гц с ускорением не более 5g и ударную тряску в количестве 4000 ударов с ускорением 100g.

Обеспечивает вхождение в радиосвязь без поиска корреспондента и ведение радиосвязи без подстройки на любой частоте рабочего диапазона при перепадах температуры между работающими радиостанциями до 30°С.

Токарный станок Р-105: технические характеристики

Содержание статьи:

Токарный станок Р-105 предназначен для обработки стальных вращающихся заготовок. Он относится к настольному классу оборудования. С его помощью можно выполнять токарные работы с небольшими деталями. Чаще всего он используется в домашних условиях или для выполнения незначительных ремонтно-восстановительных работ.

Описание конструкции

Внешний вид

Токарный станок Р-105 состоит из станины, на которой установлены передняя и задняя бабки, а также электродвигатель. Помимо токарных работ, в конструкции предусмотрен блок для выполнения фрезерования с горизонтальным расположением пальчиковой фрезы.

К преимуществам конструкции можно отнести монолитную конструкцию станины, которая обеспечивает максимальную устойчивость. Для передачи крутящего момента от электродвигателя мощностью 0,4 кВт присутствует ременная передача. В зависимости от модификации оборудование может быть подключено к электросети 220 В или 380 В.

Кроме этих особенностей, он обладает следующими качествами:

  • подача суппорта осуществляется ручным способом;
  • формирование резьбы невозможно из-за конструктивных особенностей;
  • требуется основание. Так как высота оборудования невелика – для нормальной работы нужно сделать рабочий стол.

В конструкции предусмотрено две скорости с числом оборотов/мин 1400 и 2000. Переключение скоростей происходит за счет смещения ремня по валам шкивов.

Одной из проблем в работе станка Р-105 является конструкция резцедержателя. Чаще всего вместо заводского элемента изготавливают самодельный, с лучшими характеристиками фиксации резца и сопряженности с суппортом.

Технические характеристики

Работа на станке

Изначально это оборудование предназначалось для проточки коллекторов, а также формирования пазов между ламелями. Но из-за столь узкой специализации было выпущено относительно небольшое количество моделей.

Габариты оборудования составляют 110*48*40 см, масса с фрезеровальным оборудованием – 110 кг. В оригинальной комплектации прилагался ключ и пять прорезных фрез. Для защиты электрической части от перегрузок есть плавкий предохранитель ПЛ-1. Магнитные пускатели Р1 и Р2 предназначены для предотвращения самостоятельного запуска двигателя.

Основные технические характеристики токарно-фрезерного станка Р-105:

  • высота центров – 7см;
  • максимальная длина заготовки – 55 см;
  • значение продольной подачи суппорта – 29;75;
  • максимальный ход суппорта в продольном направлении – 50 см;

Фрезерная обработка осуществляется блоком со следующими параметрами:

  • мощность электродвигателя – 0,08 Вт;
  • номинальное число оборотов – 2760 об/мин;
  • значение вертикального хода – 4 мм;
  • максимально допустимы продольный ход фрезерной части – 50 мм.

Фреза подается с помощью ручного привода. При этом продольная подача не может превышать значение 29,7 мм/об. Цена деления гайки указателя равна 0,05.

Для работы на оборудовании следует подготовить место его установки. Поверхность основания должна быть ровная, без перепадов уровня. При подключении к электросети необходим заземляющий контур.

Проведение ремонтно-профилактических работ выполняется только по инструкции.

В случае возникновения поломок или неполадок необходимо полностью отключить оборудование от электрической сети и только затем выполнять ремонтные работы.

В видеоматериале показан пример замены оригинального резцедержателя на самодельную модель:

Р-105М

Радиостанция LV-306, состоит из приемопередатчика «Парус» (LV-305) и внешнего усилителя мощности УМ-2. Применялась в ВС Финляндии

Р-105М, Р-108М, Р-109М («Парус-3», «Парус-2», «Парус-1») — советские войсковые носимые ультракоротковолновые радиостанции. На вооружении с 1967 года. Между собой отличаются только диапазоном рабочих частот. Приняты взамен радиостанций серии «Астра» (Р-105Д, Р-108Д, Р-109Д). Несмотря на сходство индексов, радиостанции «Парус» представляют собой совершенно другую конструкцию.

Технические характеристики

Радиостанции ранцевые, симплексные, собраны по трансиверной схеме на субминиатюрных стержневых лампах исполнения Б (см. Радиолампы производства СССР/России), транзисторах и полупроводниковых диодах. Приёмная часть — супергетеродин с одним преобразованием частоты. Предусмотрено дистанционное управление по кабелю длиной до 500 м и работа в качестве ретранслятора в радиосетях.

  • Режим работы: телефония с частотной модуляцией
  • Настройка плавная, шкала отградуирована с шагом 25 кГц
  • Диапазон частот:
    • Р-105М — 36,0-46,1 МГц
    • Р-108М — 28,0-36,5 МГц
    • Р-109М — 21,5-28,5 МГц
  • Чувствительность приёмника — не хуже 1,5 мкВ при отношении сигнал/шум 10:1
  • Выходная мощность передатчика — не менее 1 Вт
  • Источник питания: четыре аккумулятора КН-14 или две батареи 2НКП-20 (или 2НКП-24) общим напряжением 4,8 В. Питание анодных цепей — от встроенного транзисторного преобразователя напряжения.
  • Время непрерывной работы при соотношении времени приема/передачи 3:1 — от 12 до 21,5 часов в зависимости от типа батареи
  • Антенные устройства:
    • гибкая штыревая антенна высотой 1,5 м (штырь Куликова) с дополнительными коленами для наращивания до 2,7 м, кронштейном для крепления на борту транспортного средства и противовесами
    • лучевая антенна длиной 40 м для работы со стационарной позиции
  • Дальность уверенной связи между однотипными станциями:
    • на ходу с короткой штыревой антенной — не менее 6 км;
    • на стоянке, с лучевой антенной, поднятой на высоту 5-6 м — не менее 25 км.
  • Диапазон рабочих температур: от −40 до +50 °C
  • Габариты приёмопередатчика: 310×325×170 мм
  • Масса рабочего комплекта: не более 14 кг
  • Масса полного комплекта с укладочным ящиком: не более 40 кг
  • Для увеличения дальности действия к радиостанциям мог подключаться усилитель мощности УМ-2, смонтированный в таком же корпусе, как и радиостанция. Выходная мощность УМ-2 — 10 Вт, питание — от восьми аккумуляторов по 1,4 В емкостью 14 Ач[1].

Примечания

Литература

Ссылки

Средства связи сухопутных войск, морской пехоты, воздушно-десантных войск и др.

Средства связи военно-воздушных сил

Наземные
средства связи
Бортовые
средства связи

Средства связи военно-морского флота

Токарный станок Р-105: технические характеристики

Если вам необходимо обработать металл, дерево или пластмассу, то одним из оптимальных вариантов является токарный станок Р-105, который может заточить изделия небольших диаметров.

Это настольный токарный станок, отлично подойдет для хобби и для небольшой мастерской.

Производитель настольного токарного станка

Чистопольский завод Автоспецоборудование является производителем Р-105.

Общий вид

Оборудование на вид небольшое, длина его составляет 110 см, ширина — 48 см, высота 40 см, а масса — 110 кг. А также имеет предохранитель и прорезные фрезы.

Назначения и область применения устройства

Главное предназначение токарного станка модели Р-105 — точение металлов, дерева и пластмассы. За один проход станок снимает небольшое количество металла из-за невысокой мощности, а также не точит конусы, не нарезает резьбу и не работает с большими по размеру заготовками. Станок обрабатывает только небольшие заготовки, диаметром 50 см.

Важно!

Токарный станок не обрабатывает сталь!

Технические характеристики

  • Высота центров устройства — 7 см.
  • Предел продольного суппортного движения – 50 см.
  • Предельная длина заготовки – 55 см.
  • Электромоторная мощность – 0,08 Вт.
  • Предельная длина фрезерного движения – 5 см.
  • Максимальное вертикальное передвижение – 0,4 см.
  • Предельная частота оборотов – 2760 об./мин.
  • Максимальная скорость продольной подачи фрезы – 3 см/оборот.
  • Цена одного сечения гайки – 0,05.
  • Мощность шпиндельного привода – 400 Вт.
  • Частота оборотов шпинделя — 1400 об./мин.
  • Предельный поперечный ход резцедержателя – 7 см.

Конструктивные особенности, паспорт

Плюсы станка:

  1. У токарного станка Р-105 весьма несложное устройство в связи со спецификой применения. Электронный мотор, а также передняя и задняя бабка расположены на станине; фреза установлена горизонтально, что способствует выполнению фрезеровочной работы и увеличивает области применения оборудования.
  2. Целостная станина модели даёт гарантии высокой устойчивости. Передача момента вращения обуславливается ременной передачей мощностью в 400 Вт. Станок работает от электричества, напряжение которого равно 220 В либо 380 В. Модификация Р-105 влияет на определённый тип электричества.

Минусы станка:

  1. Суппорт необходимо подавать вручную, резьбу создать невозможно. Для полноценной работы со станком нужен стол. Модель предусматривает всего две скорости и 1400-2000 оборот/мин. Для смены скорости надо ремень передвигать по валу шкива.
  2. Заводской резцедержатель зачастую не справляется с фиксацией резца, потому возникает необходимость установить самодельный.

Паспорт станка вы можете бесплатно скачать по ссылке — Паспорт токарного станка Р-105

Основные узлы

  • Крышка.
  • Ремень.
  • Гайка.
  • Станина.
  • Шпиндельная группа.
  • Винт.
  • Шпиндель.
  • Центр.
  • Патрон.
  • Привод.
  • Электроблок.
  • Пульт управления.
  • Ключ.
  • Суппорт.
  • Фрезерская головка.
  • Щиток.
  • Рукоятка (2 шт.).
  • Резцедержатель.
  • Маховичок.
  • Штурвал.
  • Задняя бабка.
  • Болт заземления.
  • Шкив.
  • Винт.

Электрическая схема

Возможности модернизации

Обладатели токарного станка модели Р-105 стараются усовершенствовать резцедержатель. В наши дни можно приобрести как схему узла, так и промышленное сборочное изделие. Усовершенствованная модель резцедержателя улучшает фиксацию резца и допускает установку сразу двух режущих инструментов.

А также можно усовершенствовать направляющие с небольшими изменениями, а именно: шлифовка, которая точнее обрабатывает заготовки. Кардинальное вмешательство включает в себя замену рельсовых комплектов целиком, после чего станок приобретает числовое программное управление.

Можно переделать электросистему двумя способами: электропитание от одной фазы составляет 220 В, а от трех — 380 В. Второй вариант наиболее часто встречается на рынке, поэтому токари сами совершенствуют систему электроподвода и запуска двигателя.

Замена мотора главного привода обуславливается переделкой консольной схемы с добавлением отдельного блока вращения сверху, что увеличит максимальные диаметры обработок.

Но для этого необходимо заменить основную конструкцию, так как электродвигатель должен находиться на отдельной платформе, не входящей в корпус оборудования. Некоторые токари заменяют и шпиндельное крепление.

Самая жёсткая модернизация — двигатели привода подачи: Р-105 трансформируется в мини-станок с ЧПУ. Каждый мастер сам выбирает схему, в зависимости от потребностей обрабатывания.

Порядок работы

Положение задней бабки 22 должно соответствовать длине якорного вала для проточек коллекторов, бабку нужно хорошо зафиксировать рукояткой рычажного зажима и настроить винтом на нужную глубину резания, затем закрепить контргайкой. Расположить якорный вал по центрам до фрезеровки, предварительно разведя кулачки патрона 9.

Чтобы исключить включение шпинделя, важно разместить фрезерную головку в рабочее положение. При этом контакты микропереключателя на кронштейне головки переключат электросхему, дабы включался и выключался лишь фрезерный двигатель.

Для фрезерной подачи необходимы обороты штурвала продольной подачи 20. При коллекторной проточке подача равна 7,5 см/оборот. Во время фрезерования якорь поворачивается и устанавливается вручную. После процедуры нужно прочистить коллектор наждачной бумагой.

Ключ 13 крепит фланец патрона в отверстие конуса шпинделя 7 и выпрессовывает оттуда, управляет кулачками патрона.

Техника безопасности и меры предосторожности

Общие правила:

  1. Токарь должен быть совершеннолетним и должен изучить все необходимые инструктажи (вводный и на рабочем месте).
  2. Работа должна проходить только в спецодежде (очки, обувь, халат/костюм).
  3. Соответствовать поручениям мастера.
  4. Работать на исправных станках в исправной спецодежде.
  5. Рабочее место должно быть чистым.
  6. Запрещены загромождения проходов.
  7. Есть и курить можно только в соответствующих местах во время перерыва.
  8. Запрещено работать в состоянии алкогольного опьянения, а также под воздействием психотропных веществ.
  9. Работник должен быть чистоплотным.

Подготовка к работе:

  1. Проверить исправность одежды и застегнуть её.
  2. Обувь должна быть закрытой, а подошва — жёсткой.
  3. Плотно закрытый головной убор.
  4. Линзы очков должны быть целыми и прозрачными.
  5. Проверить станок (заземление, все необходимые инструменты и т. д.).
  6. Отсутствие в патроне чего-либо.
  7. Убедиться в безопасности оборудования и проверить его работоспособность.
  8. Контролировать рычаги в нейтральном положении.
  9. Брызги масла и охлаждающей жидкости не должны лететь в разные стороны.

Во время работы необходимо:

  1. Контролировать заготовку, резец и торцевой ключ.
  2. Тяжёлые заготовки устанавливать с помощью подъёмного устройства.
  3. Следить за стружкой.
  4. Следить за сливом охлаждающей жидкости и смазкой центра задней бабки.

Во время работы запрещается:

  1. Передача чего-либо через включённый станок.
  2. Убирать стружку руками или с помощью воздуха.
  3. Ловить руками заготовку.
  4. Держать патрон рукой или предметом.
  5. Уборка рабочего оборудования.
  6. Класть предметы на оборудование.
  7. Работа в рукавицах.
  8. Опираться о станок.
  9. Измерения крутящейся детали.
  10. Смазка центров и деталей тряпкой.
  11. Покидать рабочий станок.

При пожаре прекратить работу и заняться тушением. В случае отключения электричества оставаться на рабочем месте.

Если оборудование вышло из строя во время работы, необходимо его выключить и доложить мастеру.

Поделиться в социальных сетях

Объектив FE 24–105 мм F4 G OSS | SEL24105G

Объектив FE 24–105 мм F4 G OSS

Объектив FE 24–105 мм F4 G OSS

Легкий, компактный, универсальный зум-объектив

Раскрытие диафрагмы f/4 при любом фокусном расстоянии (24–105 мм) гарантирует высокое качество изображений. Кроме превосходных оптических характеристик, объектив G Lens имеет легкую конструкцию с байонетом Е, благодаря чему его удобно переносить и использовать. А надежность и быстрая точная автофокусировка делают этот зум-объектив поистине универсальным.

FE 24-105mm F4 G OSS
Фотогалерея

Отличное качество изображений при любом фокусном расстоянии

Улучшенная оптика обеспечивает высокое разрешение во всем диапазоне фокусных расстояний. Четыре асферических элемента эффективно уменьшают аберрации, а низкодисперсионное стекло сводит к минимуму хроматические аберрации. Циркулярная диафрагма и подавление сферических аберраций открывают новые возможности для съемки, позволяя добиваться красивого эффекта боке и естественного распределения света, подчеркивающих резкость изображения в фокусе.

Компактный универсальный объектив

Отличные оптические характеристики и мощный зум объединились в небольшом легком объективе весом всего 663 г (23,4 унции), который подходит для съемки в любых условиях и очень удобен в эксплуатации благодаря компактной легкой конструкции с байонетом Е. А минимальное фокусное расстояние в 0,38 м (1,25 фута) в сочетании со встроенной оптической стабилизацией изображения обеспечивают невероятное качество каждого кадра.

Диафрагма f/4 и быстрая, точная, тихая автофокусировка

Раскрытие диафрагмы f/4 обеспечивает стабильную яркость во всем диапазоне фокусных расстояний. Автофокусировка с приводом DDSSM от Sony работает быстро, точно и тихо, а точная оптическая конструкция минимизирует колебания угла обзора при изменении фокусного расстояния. Всё это делает FE 24-105mm F4 G OSS идеальным как для фото-, так и для видеосъемки.

Надежность и функциональность профессионального уровня

Фронтальный элемент объектива имеет фтористое покрытие, которое защищает его от загрязнения и намокания. А в случае необходимости остатки воды или масла легко стираются с поверхности. Настраиваемая кнопка удержания фокусировки, а также влаго- и пылезащищенный корпус гарантируют надежную работу в любых условиях.

Конструкция объектива

Безупречный дизайн объектива G Lens от Sony подчеркивает баланс высокого разрешения и прекрасного эффекта боке, раскрывающего видение фотографа.

[1] Усовершенствованная асферическая линза (AA) [2] Асферическая линза [3] Низкодисперсионное стекло

Таблица MTF

MTF (соотношение контрастности двух максимально близко расположенных линий) — способность объектива передавать детали.

[1] Контрастность (%) [2] Расстояние от оптического центра объектива (мм) [3] 24 мм [4] 105 мм [5] Пространственная частота [6] 10 пар линий/мм [7] 30 пар линий/мм [8] Полностью открытая диафрагма [9] Диафрагменное число f/8 [10] R — радиальные значения, T — тангенциальные значения

Элементы управления объектива

1. Кольцо зума / 2. Переключатель режимов фокусировки / 3. Кольцо фокусировки / 4. Кнопка удержания фокусировки / 5. Переключатель стабилизатора изображения

Совместимость с FE 24-105mm F4 G OSS

Подробная информация о соместимости камер и объективов находится по ссылке ниже.

Технические характеристики и функции

  • Стандартный зум-объектив G Lens

  • Поразительное разрешение благодаря двум усовершенствованным асферическим элементам (АА)

  • Покрытие Sony Nano AR сокращает блики и посторонние отражения

  • Моторизованная система Direct Drive SSM для высокоточного и тихого управления объективом

  • Влаго- и пылезащищенный корпус

Минимальная дистанция фокусировки
0,38 м
Максимальный коэффициент увеличения (x)
0,31
Диаметр фильтра (мм)
77
Вес
663 г

Оставьте комментарий
