Рабочими характеристиками называются зависимости частоты вращения n (или скольжения s), момента на валу М, тока статора , КПД и от полезной мощности при и .
Рабочие характеристики можно получить опытным либо расчетным путем. Ниже приводится алгоритм расчета рабочих характеристик по схеме замещения. Задается скольжение s в рабочем диапазоне . Для каждого значения s внутри этого диапазона рассчитываются следующие величины.

• Ток обмотки ротора и его фаза

;
.
2. Ток намагничивания и его фаза
;
.
3. Ток обмотки статора
.
4. Потери
.
Потери принимаются постоянными, а потери зависят от тока нагрузки.

5. Электромагнитный момент
.
6. Полезная мощность на валу
.
Потери определяются из опыта холостого хода, а добавочные рассчитываются приближенно .
7. Потребляемая двигателем мощность
.
8. Коэффициент мощности
.
9. Коэффициент полезного действия
.
Примерный вид рабочих характеристик показан на рис. 4.18. Асинхронные двигатели обладают достаточно жесткой скоростной характеристикой . При переходе от холостого хода к режиму номинальной нагрузки скольжение возрастает незначительно (до 2-5%). С ростом нагрузки монотонно увеличиваются ток статора, потребляемая мощность и электромагнитный момент . КПД имеет максимум в зоне , где потери постоянные равны потерям переменным . Коэффициент мощности в режиме холостого хода мал, обычно не более 0,2. С увеличением нагрузки потребляемая реактивная мощность меняется незначительно, поэтому растет, достигая значений для двигателей средней и большой мощности.

• Назад
• Вперёд

• Назад

• Вы здесь:
• Главная
• Книги
• Оборудование
• Классификация и выбор взрывозащищенного электрооборудования

Еще по теме:

• Испытания по определению электрических величин электрических машин
• Основные повреждения электродвигателей
• Двигатели типа ДАБ
• Методы сушки электрических машин
• Автоматизация испытаний электрических машин

Механическая характеристика асинхронного двигателя

Асинхронный двигатель преобразовывает электрическую энергию в механическую. Механическая характеристика асинхронного двигателя, электромеханическая и другие содержат информацию, без которой невозможна его правильная эксплуатация.

Эта конструкция достаточно широко применяется в различных сферах человеческой жизнедеятельности. Без них немыслима работа станков, транспортеров, подъемно-транспортных машин. Двигатели, обладающие небольшой мощностью, широко используются в автоматике.

ОГЛАВЛЕНИЕ

• Устройство асинхронной машины
• Принцип работы асинхронной машины
• Механическая характеристика
• Электромеханическая характеристика
• Рабочие характеристики

Устройство асинхронной машины

Схематичное устройство асинхронной машины

Классическая асинхронная машина состоит из 2 основных частей: ротора (подвижной) и статора (неподвижной). Три отдельные фазы составляют обмотку статора. С1, С2 и С3 — обозначения начала фаз. С3, С4 и С5 — соответственно концы фаз. Все они подсоединены к клеммному разъему по схеме звезда или треугольник, что показано на рисунках а, б, в. Схему выбирают учитывая паспортные данные двигателя и сетевое напряжение.

Статор создает внутри электродвигателя магнитное поле, которое постоянно вращается.

Ротор различают короткозамкнутый и фазный.

В короткозамкнутом скорость вращения не регулируется. Конструкция с ним проще и дешевле. Однако пусковой момент у него слишком мал по сравнению с машинами, у которых фазный ротор. Здесь скорость вращения регулируется за счет возможности ввода дополнительного сопротивления.

Принцип работы асинхронной машины

Подавая напряжение на обмотку статора, по каждой фазе можно наблюдать изменяющиеся магнитные потоки, которые по отношению друг к другу смещены на 120 градусов. Общий результирующий поток получается вращающимся и создает ЭДС внутри проводников ротора.

Там появляется ток, который во взаимодействии с результирующим потоком создает пусковой момент. Это приводит к вращению ротора.

Возникает скольжение S, т. е. разность между частотой вращения самого ротора n2 и частотой магнитного поля статора n1. Первоначально оно равно 1. Впоследствии частота возрастает, разность n1 – n2 уменьшается. Это ведет к уменьшению вращающего момента.

На холостом ходу скольжение минимально. Оно достигает критического значения Sкр, когда увеличивается статический момент. Превышение Sкр ведет к нестабильной работе машины.

Механическая характеристика

Как основная, помогает проводить детальный анализ работы электродвигателя. Она выражает непосредственную зависимость частоты вращения самого ротора от электромагнитного момента n=f (M).

Из графика видно, что на участке 1-3 машина работает устойчиво. 3-4 — непосредственный отрезок неустойчивой работы. Идеальный холостой ход соответствует точке 1.

Точка 2 — номинальный режим работы. Точка 3 — частота вращения достигла критического значения. Пусковой момент Мпуск — точка 4.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Существуют технические способы расчетов и построения механической характеристики с учетом данных паспорта.

В первоначальной точке 1 n0=60f/p (p – количество пар полюсов). Поскольку nн и Mн непосредственно координаты точки 2, расчет номинального момента производится по формуле Mн=9,55*Рн/ nн, где Рн — номинальная мощность. Значение nн указано в паспорте двигателя. В точке 3 Mкр=Mнλ. Пусковой момент в точке 4 Mпуск=Mн*λпуск (значения λ, λпуск — из паспорта).

Механическая характеристика, построенная таким образом, называется естественной. Изменяя другие параметры можно получить искусственную механическую характеристику.

Полученные результаты дают возможность проанализировать и согласовать механические свойства самого двигателя и рабочего механизма.

Электромеханическая характеристика

Она являет собой зависимость угловой скорости вращения от тока статора. Используя несколько опорных точек можно построить электромеханическую характеристику. Номинальный ток рассчитывается по формуле:

Ток холостого хода составляет 30—40% от номинального.

Формула расчета при критическом скольжении:

Ток в начальный момент пуска:

Все значения отражают электромеханическую характеристику.

Рабочие характеристики

Рабочие характеристики асинхронного электродвигателя — это взаимосвязь нескольких параметров от полезной мощности P2. В их число входят: частота вращения самого ротора n2, момент на валу М, скольжение S, ток статора I1, расходуемая мощность P, коэффициент мощности СОSφ и КПД.

Причем частота электрического тока и напряжение неизменны, в отличие от нагрузки.

Как правило, рабочие характеристики асинхронного двигателя строятся в диапазоне значений скольжения от 0 до значения, превышающего номинальное на 10%. Это зона, где машина работает устойчиво.

Частота вращения ротора n2 уменьшается при возрастании нагрузки на валу. Но эти изменения не превышают 5%. Ток I1 растет, поскольку при последующем увеличении нагрузки его активная составляющая превышает реактивную.

СОSφ при холостом ходе мал. Но затем он возрастает. При повышенных нагрузках СОSφ уменьшается из-за возрастающего внутри обмотки ротора реактивного сопротивления.

КПД холостого хода равен 0. С увеличением нагрузки наблюдается его резкий рост, а впоследствии, снижение.

Основы двигателя переменного тока

— Блог

Асинхронные двигатели переменного тока

являются одним из наиболее распространенных типов двигателей, используемых в различных приложениях, поскольку они питаются от переменного напряжения, которое легко доступно в каждой розетке.

Они также работают тихо и имеют долгий срок службы.

Все двигатели переменного тока имеют одинаковые основные компоненты, статор и ротор. Статор — это стационарные катушки в двигателе, в которых вырабатывается ток для создания магнитного поля. Это магнитное поле индуцирует ток в стержнях ротора, заставляя ротор вращаться. (Дополнительную информацию о вращении двигателей переменного тока см. в разделе «Как работает однофазный двигатель?».)

Ключевая характеристика: рабочая скорость

Две важные характеристики двигателей переменного тока, которые необходимо учитывать при любом применении, — рабочая скорость и пусковой момент. Скорость работы зависит от частоты источника питания, количества полюсов двигателя и степени скольжения. Частота и количество полюсов определяют синхронную скорость двигателя. В нашем блоге, посвященном синхронным и асинхронным двигателям, будут разъяснены различия между этими типами двигателей. (См. рис. 1 для определения синхронной скорости. )

Рисунок 1

Величина скорости ниже синхронной скорости, с которой работает двигатель (выраженная в процентах), определяется как скольжение. Двигателям переменного тока требуется скольжение, чтобы индуцировать ток в роторе, и величина скольжения изменяется по мере изменения нагрузки на двигатель. Чтобы изменить скорость двигателя переменного тока, необходимо изменить частоту. Это достигается за счет управления двигателем, наиболее распространенным из которых является частотно-регулируемый привод (VFD). Без управления скорость двигателя фиксируется уравнением на рисунке 1.

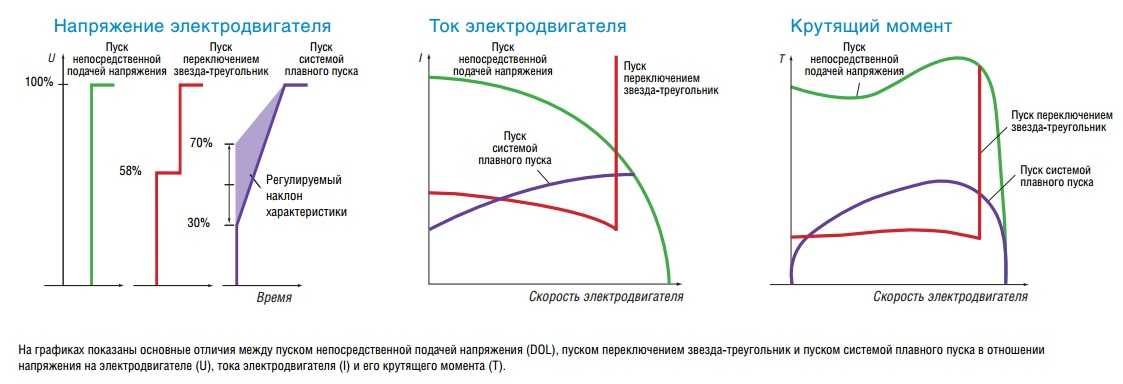

Ключевая характеристика: Пусковой крутящий момент

Еще одной ключевой характеристикой является пусковой крутящий момент двигателя. По сравнению с двигателями других типов пусковой крутящий момент является главным ограничением двигателя переменного тока. Однофазный двигатель не запускается, и ему требуется помощь. Однофазные двигатели определяются методами, которые они используют для запуска. Некоторыми распространенными типами однофазных двигателей являются двигатель с экранированными полюсами, двигатель с расщепленной фазой, двигатель с постоянным конденсатором с разделенным конденсатором (также называемый двигателем с конденсатором с одним значением) и двигатель с конденсатором с двумя значениями. Все эти типы двигателей используют либо противофазную вторичную обмотку, либо конденсатор для создания вторичной фазы для запуска двигателя. Помните, что если ваше приложение требует, чтобы двигатель запускался с нагрузкой, проконсультируйтесь с производителем двигателя, чтобы убедиться, что двигатель имеет достаточный крутящий момент для запуска под нагрузкой, и убедитесь, что для вашего приложения указан правильный тип двигателя.

По сравнению с однофазными двигателями трехфазные двигатели имеют более высокую удельную мощность, более высокий пусковой момент и более эффективны, чем однофазные двигатели. Они запускаются сами по себе, устраняя необходимость в пусковой обмотке или конденсаторе. К трехфазным двигателям применяется тот же расчет скорости, что и к однофазным, поэтому для изменения скорости двигателя требуется частотно-регулируемый привод. Кроме того, когда трехфазный источник питания недоступен, элементы управления могут преобразовывать однофазную мощность в трехфазную, что делает трехфазный двигатель более универсальным.

Двигатели переменного тока отлично подходят для различных применений, таких как насосы, конвейеры и коммерческие продукты. Помните об основных характеристиках при выборе двигателя переменного тока и проконсультируйтесь с производителем двигателя по поводу конкретных спецификаций вашего приложения, чтобы убедиться, что вы получаете двигатель, подходящий для вашего приложения.

Рабочие характеристики трехфазного асинхронного двигателя с короткозамкнутым ротором – Помощь с домашним заданием

Нужна помощь с домашним заданием? Не смотрите дальше! Наши профильные эксперты готовы без особых усилий справиться с вашими заданиями, чтобы вы, наконец, могли попрощаться со стрессом и поприветствовать высшие оценки.

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Моя информация

Имя *

Крайний срок *

Электронная почта *

Ваш бюджет * Выберите бюджет $ 20- 49 $ 50- 99 $ 100- 149 $ 150-19 $ 200-300 $ 300+

Введите свою домашнюю работу: *

$ 300+

Введите свою домашнюю работу: *

$ 300+

. Загрузка файла

Щелкните или перетащите файлы в эту область для загрузки. Вы можете загрузить до 3 файлов.

⚡Получить ответ менее чем за 15 минут

Чтобы изучить рабочие характеристики трехфазного асинхронного двигателя с короткозамкнутым ротором, нам необходимо предположить, что двигатель запустился без нагрузки. Отсутствие нагрузки на двигатель включает следующие пункты:

• Генератор не подключен к какому-либо электрическому устройству
• Станок не используется по металлу
• Конвейерная лента не участвует в обработке двигателя
0,1. Давайте подробно обсудим эти реакции:

Сначала скорость двигателя будет уменьшаться, а затем увеличиваться величина скольжения. Значение скольжения увеличивается из-за того, что стержни ротора реализуют некоторые сокращения из-за синхронной скорости, продолжающейся с полями статора. Индуцированная электродвижущая сила затем увеличивается, потому что в результате постоянного разрезания стержней ротора увеличивается ток в стержнях ротора.

Затем следует реакция на крутящий момент, который развивается из-за увеличения ротора до тех пор, пока он не сможет нести нагрузку на установленный двигатель. И крутящий момент, следовательно, будет развиваться, когда двигатель будет продолжать вращаться в этом конкретном месте скольжения при определенной нагрузке.

Когда крутящий момент достигает аварийной ситуации?

По мере продолжения процесса двигатель остановится, когда к нему будет приложена дополнительная нагрузка после достижения предельного значения крутящего момента. Когда нормальная работа трехфазного асинхронного двигателя с беличьей обмоткой нарушается за его пределы, замечается предельное значение крутящего момента.

Также указано, что асинхронный двигатель может регулироваться в соответствии с крутящим моментом, приложенным к двигателю, что аналогично работе параллельного двигателя. Утверждение подтверждается для ситуации, когда скорость двигателя достигает ожидаемого значения полной нагрузки, когда максимальный крутящий момент развивается при приложении нагрузки при нормальной работе.

Чтобы обратить внимание на графическое представление рабочего характера асинхронного двигателя, на рис. 14 показано то же самое.

Рисунок 15, с другой стороны, иллюстрирует влияние больших нагрузок на фактор тока и мощности первичного статора.
