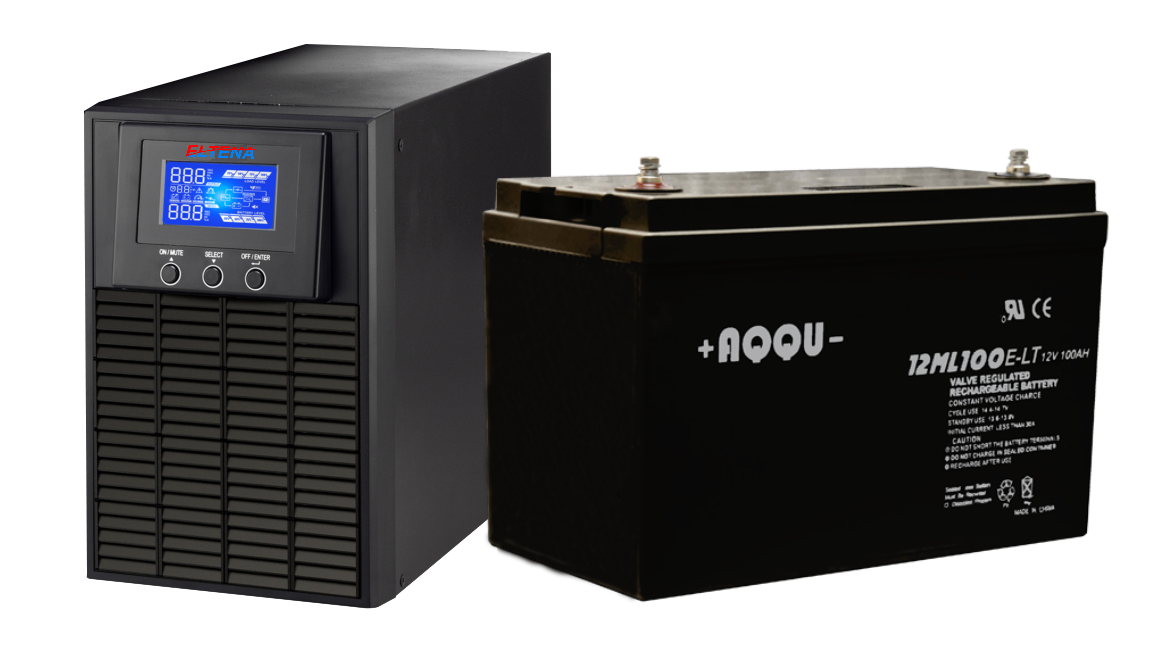

Принципы работы ИБП и его схема
Все источники бесперебойного питания отличаются друг от друга схемой работы. В зависимости от этого выделяют 3 вида ИБП:
Резервные – питание идет от первичной сети, для защиты от импульсов и помех применяются пассивные фильтры, а при отклонении показателей тока от допустимых устройство переключается в резервное питание
- Интерактивные – по конструктивным особенностям напоминают резервные ИБП, однако отличаются от них
Двойного преобразования – входящий переменный ток преобразуется в постоянный, а затем, через инвертор, в переменный. Важный плюс (о нем позже) – постоянное включенные в цепь аккумуляторные батареи, позволяющие быстро переключаться на резервное питание
Все ИБП из нашего модельного ряда относятся к последнему типу – это источники с двойным преобразованием энергии (ещё их называют on-line). Они выполняют защиту электрооборудования от разнообразных сетевых неполадок, включая искажение или пропадание входного напряжения, а также подавления сетевых высоковольтных импульсов и высокочастотных помех.
Однофазные ИБП ИДП-1: 1, 2, 3, 6, 10, 15, 20 кВА
Трехфазные ИБП ИДП-2: 10, 15, 20, 30, 40, 60 кВА
Трехфазные ИБП ИДП-3: 10, 15, 20, 30, 40, 60, 80, 100, 120, 160, 200, 250 кВА.
Трехфазные ИБП ИДП-4: 10, 15, 20, 30, 40, 60, 80, 100, 120, 160, 200, 300, 400 кВА.
Маломощностные однофазные модели ИДП-1 используются для бытового и технологического оборудования. Трехфазные модели ИДП-2, ИДП-3, ИДП-4 предназначены для бесперебойной подачи электроэнергии как бытовых, так и промышленных потребителей. Это технологические системы, системы жизнеобеспечения, телекоммуникационные сети и т.д.
К моделям источников для трехфазных сетей (для питания оборудования большой мощности) относится, например, ИБП 20 кВа с входным коэффициентом мощности свыше 0,98. Или модель ИБП 80 кВа, у которой мощностный входной коэффициент составляет 0,99.
Главные отличия
Главная особенность источников серии ИДП-1, ИДП-2, ИДП-3 – отсутствие силового трансформатора.
В отличие от них источник бесперебойного питания ИДП-4 представляет классическую схему двойного преобразования с выходным трансформатором.
Помимо отсутствия трансформатора источники с двухконтурной (двойной) структурой преобразования оснащены корректором коэффициента мощности, IGBT-модулями, а для работы инвертора применяется современная методика пространственно-векторного управления.
Основные преимущества ИБП online-типа
Принцип действия источников двойного преобразования – входящий переменный ток преобразовывается в постоянный, а затем в переменный, с помощью инвертора. Это наиболее эффективная технология энергообеспечения, так как в ней не подразумевается перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи) и наоборот.
ИБП двойного (on-line) преобразования позволяет моментально переходить на режим резервного электропитания позволяют постоянно включенные в цепь аккумуляторные батареи.
Другими словами, время переключения на работу от аккумуляторов в таких источниках равно 0.
Степень защиты обеспечения электроэнергией у онлайн-ИБП – практически 100%, причем вне зависимости от того, в каких режимах работает сам источник (от сети или от АКБ). Именно поэтому такие источники устанавливаются на ответственных потребителях электроэнергии с повышенными требованиями по качеству электропитания (файловые серверы, ЦОД, системы управления, медицинское оборудование и т.д.)
Схема

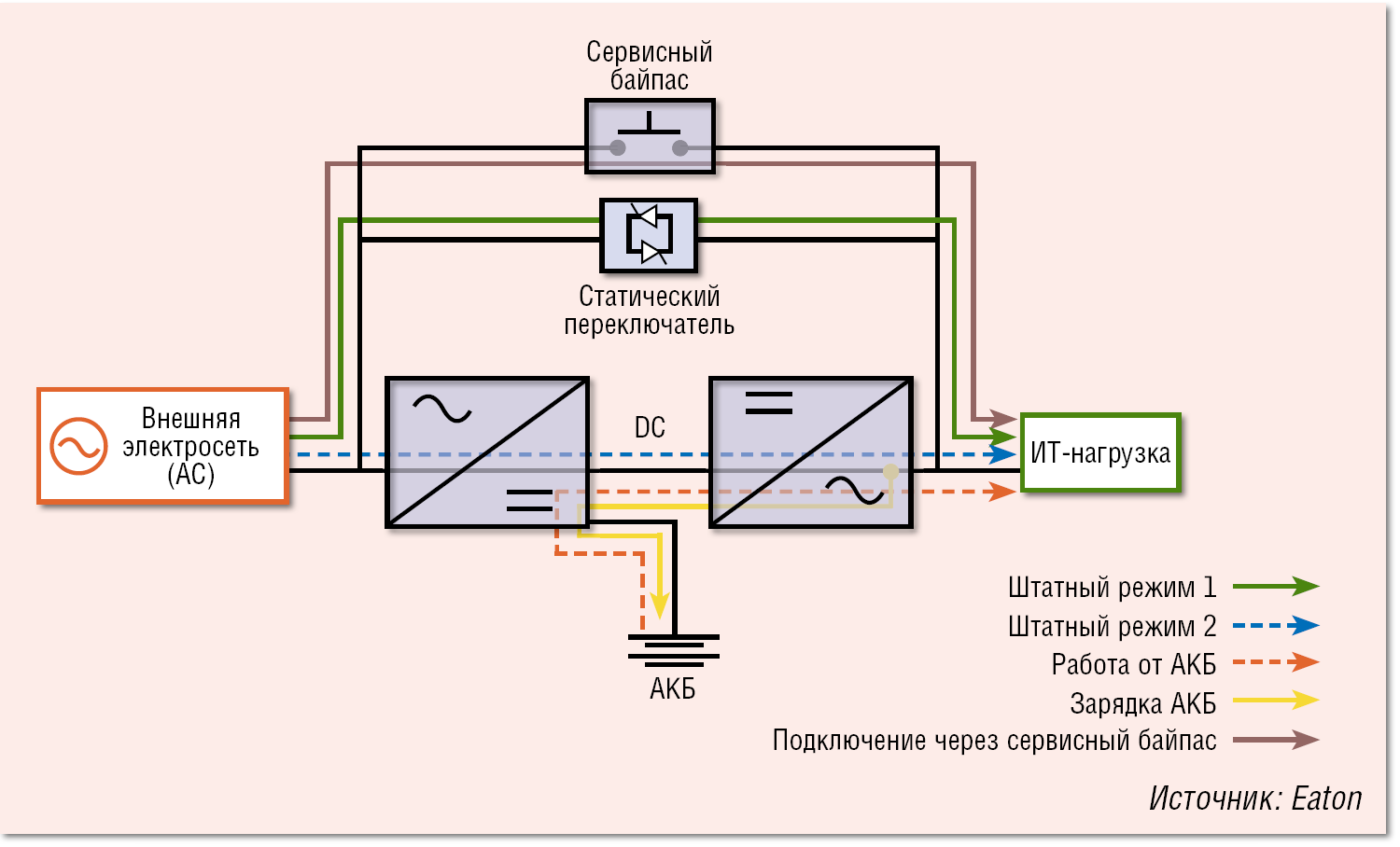

Схема ИБП онлайн-типа следующая:
Принцип работы ИБП
Принцип работы
В случае аварии сети или выхода параметров сети (напряжения, частоты, перекоса фаз) за допустимые пределы источник бесперебойного питания (Uninterruptible Power Supply) автоматически переключает электрооборудование на питание от своей аккумуляторной батареи через инвертор, который преобразует постоянное напряжение батареи в переменное (синусоидальное или в форме прямоугольных импульсов).
Программное обеспечение ИБП позволяет дистанционно контролировать уровень заряда батареи и параметры сети на входе. Если от ИБП питается сервер или рабочая станция, то за несколько минут до полной разрядки аккумуляторной батареи ИБП безопасно завершает выполнение работающих программ и выключает компьютеры.
Источники бесперебойного питания с двойным преобразованием энергии
Источник бесперебойного питания с двойным преобразованием энергии (Double Conversion UPS или On-line UPS)
состоит из выпрямителя и инвертора, между которыми включена аккумуляторная батарея.
Во время нормальной работы от сети происходит двойное преобразование энергии: переменный ток преобразуется выпрямителем в постоянный, который в свою очередь преобразуется инвертором в переменный, т.е. ИБП постоянно находится в работе (On-line). Во время аварии сети аккумулятор питает инвертор, а во время нормальной работы от сети – заряжается.
Преимущества ИБП с двойным преобразованием энергии
- Регулирует (стабилизирует) напряжение и частоту
- Время переключения равно нулю – потребитель вообще не чувствует переход на работу от аккумуляторной батареи.
Недостатки
- Потери энергии при двойном преобразовании
- Сложная и дорогая схема
- Постоянно находится в работе (шумит)
- Является источником электромагнитных помех.
Источники бесперебойного питания с переключением
ИБП с переключением (Standby UPS или Off-line UPS) работает в режиме ожидания – он включается в
работу только во время неисправности сети, в остальное время потребитель электроэнергии работает напрямую от сети,
а выпрямитель ИБП (менее мощный, чем у On-line UPS) подзаряжает аккумуляторную батарею.
Преимущества ИБП с переключением
- Выше КПД
- Работает только во время аварии сети и подзарядки аккумуляторной батареи (меньше шумит).
Недостатки
- Переключение происходит с небольшой паузой (около 20 мс), поэтому во время коммутации возможен скачок напряжения
- Не регулирует напряжение и частоту.
Источники бесперебойного питания, синхронизированные с сетью
Интерактивный ИБП (Line-Interactive UPS) так же работает в режиме ожидания, что и Off-line UPS, но ещё выполняет функцию регулирования напряжения с помощью автотрансформатора: в случае понижения или повышения напряжения сети ИБП переключает соответствующие отводы автотрансформатора. Если напряжение искажается или падает настолько, что это падение не может быть скорректировано автотрансформатором, ИБП переключается на автономную работу от аккумуляторной батареи.
Преимущества ИБП, синхронизированного с сетью
- ИБП с синусоидальным напряжением на выходе выполняет синхронизацию фазы и амплитуды напряжения сети и напряжения
на выходе инвертора в моменты отключения и подключения к сети.
Поэтому переход осуществляется более плавно, с меньшими
скачками напряжения, чем у Off-line UPS. Время паузы в момент переключения меньше, но ИБП требуется большее время на
подготовку к переключению для синхронизации с сетью. - Стабилизирует напряжение
- Контролирует и регистрирует параметры качества сети.
Поэтому переход осуществляется более плавно, с меньшими
скачками напряжения, чем у Off-line UPS. Время паузы в момент переключения меньше, но ИБП требуется большее время на
подготовку к переключению для синхронизации с сетью.Недостатки
- ИБП с прямоугольными импульсами на выходе переключается аналогично Off-line UPS
- Не регулирует частоту.
Как выбрать
- Тип ИБП
- ИБП с двойным преобразованием энергии (On-line)
- Интерактивный ИБП
- ИБП с переключением (Off-line)
- Форма выходного напряжения
- Синусоидальная
- Прямоугольные импульсы
- Конструктив
- Для монтажа на DIN-рейку
- Для установки в 19” стойку
- Шкафное исполнение
- Настольный вариант
- Напольный
- Номинальная мощность (кВА)
- Активная мощность (кВт)
- Входной коэффициент мощности
- Номинальное входное напряжение
- Диапазон входного напряжения
- Диапазон входной частоты (Гц)
- Входной ток при номинальной нагрузке
- Номинальное постоянное напряжение на выходе выпрямителя
- Тип выпрямителя
- 6-ти пульсный
- 6-ти пульсный с фильтром
- 12-ти пульсный
- Выходное напряжение
- Точность поддержания выходного напряжения
- Выходной ток
- Перегрузочная способность (%)
- КПД
- Аккумуляторная батарея
- Время резервирования (автономной работы) при полной (частичной) нагрузке
- Ёмкость (Ач)
- Время заряда аккумуляторной батареи
- Время переключения
- Гальваническая изоляция нагрузки
- Параллельная работа нескольких ИБП для возможности наращивания нагрузки
- Ручной байпас (позволяет переключать потребителей на питание от сети во время настройки и профилактики ИБП)
- Дисплей, индикаторы состояния
- Коммуникационные порты (USB, RS-232 и др. )
- Удалённый мониторинг состояния ИБП по локальной сети, автоматическое завершение работы программ на ПК
- Выходное реле (авария)
- Уровень шума (дБ на расстоянии 1 м)
- Рабочая температура.

)УЗИП
Источники питания
ИБП “Связь инжиниринг” переменного тока российского производства.
33 134,00 р.
Онлайн ИБП СИПБ1,5КА.
10-11 двойного преобразования полной мощностью 1500 ВА с встроенными аккумуляторами. Выходной коэффициент мощности 1,0 позволяет защищать больше современного оборудования с высокой активной мощностью. Возможность установки в стойку или на пол, высота в стойке 2U. Подключение ..
44 859,00 р.
Онлайн ИБП СИПБ2КА.10-11 двойного преобразования полной мощностью 2000 ВА с встроенными аккумуляторами. Выходной коэффициент мощности 1,0 позволяет защищать больше современного оборудования с высокой активной мощностью. Возможность установки в стойку или на пол, высота в стойке 2U. Подключение до..
55 637,00 р.
Онлайн ИБП СИПБ3КА.
10-11 двойного преобразования полной мощностью 3000 ВА с встроенными аккумуляторами. Выходной коэффициент мощности 1,0 позволяет защищать больше современного оборудования с высокой активной мощностью. Возможность установки в стойку или на пол, высота в стойке 2U. Подключение до..
68 089,00 р.
Онлайн ИБП СИПБ1КА.9-11/СУХ двойного преобразования полной мощностью 1000 ВА с встроенными сухими контактами. Выходной коэффициент мощности 0,9 обеспечивает защиту большого количества современного оборудования. Возможность установки в стойку или на пол, высота в стойке 2U. Встроенные АКБ и возмож..
33 564,00 р.
Онлайн ИБП СИПБ1,5КА.
9-11/СУХ двойного преобразования полной мощностью 1500 ВА с встроенными сухими контактами. Выходной коэффициент мощности 0,9 обеспечивает защиту большого количества современного оборудования. Возможность установки в стойку или на пол, высота в стойке 3U. Встроенные АКБ и возм..
53 110,00 р.
Онлайн ИБП СИПБ2КА.9-11/СУХ двойного преобразования полной мощностью 2000 ВА с встроенными сухими контактами. Выходной коэффициент мощности 0,9 обеспечивает защиту большого количества современного оборудования. Возможность установки в стойку или на пол, высота в стойке 3U. Встроенные АКБ и возмож..
57 676,00 р.
Онлайн ИБП СИПБ3КА.
9-11/СУХ двойного преобразования полной мощностью 3000 ВА с встроенными сухими контактами. Выходной коэффициент мощности 0,9 обеспечивает защиту большого количества современного оборудования. Возможность установки в стойку или на пол, высота в стойке 3U. Встроенные АКБ и возмож..
72 415,00 р.
Онлайн ИБП СИПБ1КД.9-11 двойного преобразования полной мощностью 1000 ВА с зарядным устройством большой мощности. Выходной коэффициент мощности 0,9. Возможность установки в стойку или на пол, высота в стойке 2U. Используются внешние аккумуляторы большой емкости для увеличения времени автономной р..
Цена: П0 ЗАПР0СУ!
Онлайн ИБП СИПБ1КА.
9-11 двойного преобразования полной мощностью 1000 ВА с встроенными аккумуляторами. Выходной коэффициент мощности 0,9 позволяет защищать современное оборудование с высокой активной мощностью. Возможность установки в стойку или на пол, высота в стойке 2U. Подключение дополнитель..
33 134,00 р.
Онлайн ИБП СИПБ6КД.9-11 двойного преобразования полной мощностью 6 кВА для установки в 19” стойку или на пол. Выходной коэффициент мощности 0,9. Используются внешние аккумуляторы большой емкости для увеличения времени автономной работы. Параллельная работа до четырех ИБП. Внутренний сл..
134 817,00 р.
Онлайн ИБП СИПБ10КД.
9-11 двойного преобразования полной мощностью 10 кВА для установки в 19” стойку или на пол. Выходной коэффициент мощности 0,9. Параллельная работа до четырех ИБП. Внутренний слот для установки SNMP-карты.
Подключение
Выходной коэффициент мощности 0.9 обеспечи..
141 385,00 р.
Онлайн ИБП СИПБ1КА.9-11 двойного преобразования полной мощностью 1000 ВА с встроенными аккумуляторами. Выходной коэффициент мощности 0,9. Возможность установки в стойку или на пол, высота в стойке 2U. Подключение дополнительных аккумуляторов для увеличения времени автономной работы. Внутренний сл..
33 134,00 р.
Онлайн ИБП СИПБ1,5КА.
9-11 двойного преобразования полной мощностью 1500 ВА с встроенными аккумуляторами. Выходной коэффициент мощности 0,9. Возможность установки в стойку или на пол, высота в стойке 2U. Подключение дополнительных аккумуляторов для увеличения времени автономной работы. Внутренний ..
50 306,00 р.
Онлайн ИБП СИПБ6КД.9-11/БПС двойного преобразования полной мощностью 6 кВА для установки в 19” стойку или на пол с раздельным вводом байпас и цветным ЖК-дисплеем. Выходной коэффициент мощности 0,9. Параллельная работа до четырех ИБП. Два внутренних слота для установки карт управления. Подклю..
Цена: П0 ЗАПР0СУ!
Онлайн ИБП СИПБ10КД.
9-11/БПС двойного преобразования полной мощностью 10 кВА для установки в 19” стойку или на пол с раздельным вводом байпас и цветным ЖК-дисплеем. Выходной коэффициент мощности 0,9. Параллельная работа до четырех ИБП. Два внутренних слота для установки карт управления.
Подк..
Цена: П0 ЗАПР0СУ!
Онлайн ИБП СИПБ2КА.9-11 двойного преобразования полной мощностью 2000 ВА с встроенными аккумуляторами. Выходной коэффициент мощности 0,9. Возможность установки в стойку или на пол, высота в стойке 2U. Подключение дополнительных аккумуляторов для увеличения времени автономной работы. Внутренний сл..
55 673,00 р.
Онлайн ИБП СИПБ3КА.
9-11 двойного преобразования полной мощностью 3000 ВА с встроенными аккумуляторами. Выходной коэффициент мощности 0,9. Возможность установки в стойку или на пол, высота в стойке 2U. Подключение дополнительных аккумуляторов для увеличения времени автономной работы. Внутренний сл..
68 089,00 р.
Онлайн ИБП СИПБ6КД.9-31 двойного преобразования полной мощностью 6 кВА для установки в 19” стойку или на пол. Трехфазный вход для равномерной загрузки электросети. Выходной коэффициент мощности 0,9. Параллельная работа до четырех ИБП. Внутренний слот для установки SNMP-карты. Подключени..
Цена: П0 ЗАПР0СУ!
Онлайн ИБП СИПБ10КД.
9-31 двойного преобразования полной мощностью 10 кВА для установки в 19” стойку или на пол. Трехфазный вход для равномерной загрузки электросети. Выходной коэффициент мощности 0,9. Параллельная работа до четырех ИБП. Внутренний слот для установки SNMP-карты.
Под..
Цена: П0 ЗАПР0СУ!
Онлайн ИБП СИПБ15КД.9-31 двойного преобразования полной мощностью 15 кВА для установки в 19” стойку. Трехфазный вход для равномерной загрузки электросети. Выходной коэффициент мощности 0,9. Параллельная работа до четырех ИБП. Подключение внешней SNMP-карты. Подключение Выходной коэфф..
Цена: П0 ЗАПР0СУ!
Онлайн ИБП СИПБ20КД.
9-31 двойного преобразования полной мощностью 20 кВА для установки в 19” стойку. Трехфазный вход для равномерной загрузки электросети. Выходной коэффициент мощности 0,9. Параллельная работа до четырех ИБП. Подключение внешней SNMP-карты.
Подключение
Выходной коэфф..
Цена: П0 ЗАПР0СУ!
Онлайн ИБП СИПБ10КД.9-31/БПС двойного преобразования полной мощностью 10 кВА для установки в 19” стойку. Трехфазный вход для равномерной загрузки электросети и раздельный ввод байпас для использования второго источника питания, относящегося к одной нейтрали. Параллельная работа до четырех ИБП. В..
Цена: П0 ЗАПР0СУ!
Онлайн ИБП СИПБ15КД.
9-31/БПС двойного преобразования полной мощностью 15 кВА для установки в 19” стойку. Трехфазный вход для равномерной загрузки электросети и раздельный ввод байпас для использования второго источника питания, относящегося к одной нейтрали. Параллельная работа до четырех ИБП. В..
Цена: П0 ЗАПР0СУ!
| Число фаз | 1 |
| Порог защиты от перегрузки по мощности (откл 30с), % | 110≤Р≤120 |
| Порог защиты от перегрузки по мощности в инверторном режиме (откл 2с), % | ≤130 |
| Порог защиты от перегрузки в инверторном режиме (мгновенное отключение), % | ≥300 |
| Коэффициент полезного действия, % | 98 |
| Режим работы | Непрерывный |
| Принцип работы инвертора | ШИМ преобразователь DC/AC с ЦПУ и выходным силовым изолированным трансформатором 50Гц |
| Принцип работы стабилизатора напряжения | Автотрансформаторный релейный коммутационный |
| Принцип работы зарядного модуля | ШИМ преобразователь DC/AC Алгоритм автоматического определения реальной емкости батареи |
| Способ охлаждения | Воздушное конвекционное и принудительное |
| Тип батареи | Свинцово-кислотная необслуживаемая тип AGM |
| Время зарядки, час | 8~15 час 90% ёмкости |
| Крепление | Универсальное |
| Условия эксплуатации | температура эксплуатации, ºС: -40…+40температура хранения, ºС: -50…+50 |
| Сроки службы и хранения | Назначенный срок службы изделия не менее 10 лет..png) |
| Гарантии изготовителя | Гарантийный срок эксплуатации изделия устанавливается в размере 36-ти календарных месяцев со дня продажи. |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP20 |
| Встроенные средства защиты от косвенного прикосновения | Заземлитель |
| Внешние средства защиты от косвенного прикосновения | Обязательные средства защиты от косвенного прикосновения во входной цепи инвертора – УЗО (АВДТ) на дифференциальный ток 30мАРекомендуемые средства защиты от косвенного прикосновения в выходной цепи инвертора – разъемы с УЗО (АВДТ) на дифференциальный ток 30мА |
| Функции защиты | Защита от повышенного напряжения с переходом на резервное питание от батареи: Uвх. ≥ 255 ±5ВЗащита от пониженного напряжения с переходом на резервное питание от батареи: Uвх. ≤ 175 ±5ВЗащита от перегрева трансформатора аварийная, откл. при T ≥ 120°СПри разрядке батареи: когда батарея разряжается, ИБП самостоятельно контролирует ее состояние. Как только напряжение батареи упадет до предельно низкого значения, ИБП автоматически выключится. При возобновлении питания он включится автоматическиОт перезаряда: ИБП контролирует степень заряда батареи. Когда батарея будет полностью заряжена – зарядка прекратитсяЗащита от перегрузки и короткого замыкания: в случае превышения предельных значений нагрузки, или при коротком замыкании, устройство автоматически выключается. |
| Материал корпуса | металл |
Источники бесперебойного питания (ИБП) – идеальное решение для непрерывного электроснабжения.
Источники бесперебойного питания (ИБП) – идеальное решение для непрерывного электроснабжения.
Обязательным требованием, обеспечивающим безопасность разнообразного оборудования, чувствительного к перепадам электричества в центральной сети, независимо от сферы его применения является качественное и непрерывное снабжение электроэнергией.
Перебои при подаче электроэнергии в медицинских учреждениях могут поставить под угрозу жизнь больных, на атомных электростанциях или нефтеперерабатывающих заводах – перерасти в катастрофу, на производственных объектах – вызвать полную остановку рабочего процесса, а в банках и управленческих организациях могут повлечь потерю важной информации. Решением данной проблемы является использование в системе электроснабжения источников бесперебойного питания.
Источник бесперебойного питания (ИБП) –это устройство, позволяющее оборудованию в течение определенного времени работать от аккумуляторных батарей.
ИБП обеспечивают гарантированную защиту от всего комплекса неприятностей, связанных с внештатными ситуациями в энергообеспечении, к которым относятся: исчезновение напряжения в сети, кратковременное или долговременное изменение (всплеск, подсадка) напряжения, импульсные скачки высокого напряжения, высокочастотные шумы и помехи, распространяемые через электросеть, паразитные и гармонические токи, побеги частоты (отклонения частоты более чем на 3Гц).
Промышленные ИБП изначально разрабатываются для эксплуатации на объектах с учетом специфики жестких стандартов конкретных отраслей.
Типы ИБП
В промышленности находят применение все три основных типа ИБП. Они выпускаются как для эксплуатации в однофазных, так и в трехфазных сетях.
- ИБП резервного типа (Off-Line или Standby)
При наличии сетевого напряжения оно подается прямо на выход. ИБП начинает работать только при исчезновении сетевого напряжения. В этом случае ИБП питает нагрузку через инвертор, который, в свою очередь, питается от аккумуляторных батарей.
Используется, как правило, для обслуживания менее ответственных производственных линий и оборудования.
Примеры использования ИБП резервного типа: ПК; рабочие станции, подключенные к интернету; телефонные коммутаторы; кассовые аппараты; POS-терминалы; небольшие сети аварийного освещения; устройства автоматизации промышленного и бытового назначения. - Линейно-интерактивный (Line-Interactive, In–Line) ИБП
При наличии сетевого напряжения вход и выход ИБП разделены с помощью схемы фильтрации и стабилизации (AVR: автоматическое регулирование напряжения). Решение не гарантирует, что на выходе будут отсутствовать входные помехи и искажения формы напряжения. Как и в ИБП резервного типа, при исчезновении напряжения сети нагрузки подключаются к инвертору, который питается от аккумуляторных батарей.
Используется там, где необходимо высокоскоростное переключение с сети на АКБ и широкий диапазон рабочего напряжения ИБП без переключения на аккумуляторную батарею.
Примеры использования линейно-интерактивных ИБП: корпоративные компьютерные сети; системы безопасности; аварийные системы; системы освещения; устройства автоматизации промышленного и бытового назначения. - ИБП с двойным преобразованием напряжения (On–Line, Double Conversion, Digital On–Line)
Ток входного напряжения сначала преобразуется в постоянный, а затем инвертором снова в переменный. Таким образом, форма выходного напряжения абсолютно не зависит от формы входного. При этом подавляются все возможные помехи, отсутствует время переключения с питания от сети на питание от батарей, а выход всегда питается от инвертора. На случай возникновения перегрузки или неисправности, ИБП этого типа оборудованы автоматическим байпасом, который подает входное напряжение на нагрузку в обход ИБП.
Данный ИБП дает стопроцентную гарантию защиты оборудования от непредвиденных перепадов и сбоев электропитания. Переход на резервное питание происходит мгновенно, а двойное преобразование напряжения и выход с чистой синусоидой позволяют подключать любое оборудование, чувствительное к форме выходного напряжения.
Примеры использования ИБП с двойным преобразованием: корпоративные информационные сети; телекоммуникации; медицинская электроаппаратура; промышленная автоматизация; аварийные системы; защита выделенных линий; важные приложения для промышленных и гражданских секторов; вводное распределительное оборудование и т. д.
Таким образом, форма выходного напряжения абсолютно не зависит от формы входного. При этом подавляются все возможные помехи, отсутствует время переключения с питания от сети на питание от батарей, а выход всегда питается от инвертора. На случай возникновения перегрузки или неисправности, ИБП этого типа оборудованы автоматическим байпасом, который подает входное напряжение на нагрузку в обход ИБП.
д.
Основные характеристики ИБП.
Входные параметры ИБП всегда должны соответствовать параметрам электросети, а выходные – нагрузкам и устройствам их защиты.
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ИБП | |
Выходная мощность ИБП | Важными характеристиками являются следующие параметры: • ПОЛНАЯ мощность (активная плюс реактивная): максимальная выходная мощность ИБП, выраженная в ВА. • АКТИВНАЯ мощность: максимальная выходная мощность ИБП, выраженная в Вт. • Коэффициент мощности (PF): отношение активной мощности к полной. • Время работы от батарей: максимальное время работы ИБП при отсутствии сетевого напряжения. |
Выходное напряжение ИБП | Указывается в вольтах (В, V). Важными характеристиками электропитания на выходе являются количество фаз и напряжение выходной линии. |
Частота выходного напряжения ИБП | Определяется чувствительностью устройств и сетей к частоте ИБП на его выходе. |
Форма напряжения на выходе ИБП | Параметр, к которому могут оказаться чувствительны некоторые варианты устройств. |
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ИБП | |
Напряжение на входе в ИБП | Указывается в вольтах (В, V). Важными характеристиками питающей сети являются количество фаз и напряжение входной линии. |
Диапазон допустимых колебаний напряжения на входе, при котором ИБП способен выполнять свои функции без переключения на аккумуляторную батарею. | От значения этого диапазона зависит частота переключения на АКБ, и, соответственно, срок службы батареи. ИБП с более широким диапазоном колебаний данного параметра могут быть более востребованы потребителями, которые вынуждены работать от сетей с частыми просадками напряжения. |
Диапазон частоты входного напряжения ИБП | Мощные ИБП, способные своими индуктивными и емкостными возможностями нейтрализовать сильные снижения частоты напряжения необходимы при этих проблемах электросети. |
Величина напряжения при переключении байпаса | Указывают в процентах к отклонению от номинала входного напряжения. В некоторых ИБП есть возможность выбора значения процента отклонения, при котором допустимо переключение на байпас (например, 10%, 15%, 20%). Это позволяет точно настроить ИБП и избежать ненужных переключений. |
ХАРАКТЕРИСТИКИ ЗАЩИТЫ ИБП | |
Длительность перехода ИБП на резервный режим | Важный показатель, т.к. процесс перехода должен происходить максимально быстро и корректно для потребителя электроэнергии. |
Режим перегрузки | Показатель характеризуется допустимой величиной превышения напряжения (обычно указывается в процентах) и временем, в течение которого ИБП продолжает работать и по истечении которого он обесточивается и переходит на резервный режим. |
Характеристики автономного режима ИБП при перегрузке | Емкость батареи и мощность потребителя электроэнергии влияет на продолжительность работы АКБ. |
Дополнительной характеристикой ИБП является возможность управления и мониторинга состояния ИБП, т.к. современные ИБП оснащены процессорами и являются интеллектуальной системой, способной самостоятельно контролировать рабочее состояние устройства, сигнализировать о внештатных ситуациях и передавать всю необходимую информацию электронным способом.
Важными характеристиками также являются условия эксплуатации, учитывающие температуру, влажность, уровень шума, иногда допустимую высоту над уровнем моря.
Для выбора наиболее подходящего ИБП требуется тщательно изучить все особенности защищаемого оборудования, ведь каждый тип ИБП обладает своими преимуществами, обусловленными областью применения, для которой он был спроектирован.
В стандарте EN 62040-3 приведена классификация ИБП, основанная на их характеристиках.
КЛАССИФИКАЦИЯ В СООТВЕТСТВИИ С EN 62040-3
XXX | YY | ZZZ |
Зависимость выходного напряжения от входного | Форма выходного напряжения | Допустимые динамические отклонения выходного напряжения |
Первая ступень классификации (ХХХ) определяет тип ИБП:
- VFI (независимый от частоты и напряжения):
напряжение и частота на выходе такого ИБП не зависят от отклонений напряжения и частоты питающей сети, не выходящих за пределы, заданные стандартом МЭК EN 61000-2-2.
• VFD (зависимый от частоты и напряжения):
напряжение и частота на выходе такого ИБП зависят от отклонений напряжения и частоты питающей сети.
• VI (независимый от напряжения):
выходная частота зависит от входной, но напряжение поддерживается в заданных пределах пассивным или активным регулятором.
Вторая ступень классификации (YY) определяет форму выходного напряжения при работе от сети или от батарей:
• SS: синусоидальная (THDu < 8 %),
• XX: несинусоидальная при нелинейной нагрузке, синусоидальная при линейной (THDu > 8 %),
• YY: несинусоидальная
Третья ступень классификации (ZZZ) определяет максимально допустимые динамические отклонения выходного напряжения в зависимости от изменений нагрузки, которые обусловлены тремя условиями:
• 111 переключение режимов работы (нормальный и автономный),
• 112 ступенчатое изменение линейной нагрузки в нормальном или автономном режиме работы
• 113 ступенчатое изменение нелинейной нагрузки в нормальном или автономном режиме работы.
XXX | YY | ZZZ |
VFI | SS | 111 |
VFD | XX | 112 |
VI | YY | 113 |
В соответствии с этой классификацией, ИБП с наилучшими характеристиками будет иметь код: VFI SS 111.
Основные требования, которым должны отвечать промышленные ИБП.
- Надежность и отказоустойчивость высочайшего уровня. Производители устройств ИБП промышленного назначения еще на этапах НИОКР закладывают в расчеты такие исходные данные всех элементов, чтобы в итоге иметь многократный коэффициент надежности. Это повышает стоимость ИБП, но оправдывается гарантированной надёжностью работы и большим сроком службы и самих ИБП, и оборудования, на которое они работают.
- Большая выходная мощность, которая диктуется часто гигантской мощностной нагрузкой на ИБП.
- Устойчивая работа с нестандартными напряжениями и частотами.
- Широкий спектр рабочего температурного режима.
- Стойкость к вибрациям, ударным воздействиям и воздействию агрессивных и загрязненных сред – соответствие IP43 классу защиты и выше.
- Надежная работа при негативном воздействии электромагнитных полей.
- Устойчивость к кратковременной перегрузке высокой мощности.
- Гарантированный запас емкости аккумуляторов для надежного снабжения питанием оборудования и управляющих модулей на случай аварийного отключения электричества.
- Рекомендуется использование внешних стационарных аккумуляторов, которые к тому же должны быть составляющей схемы оперативного тока (220В). Зарядка батарей должна производиться отдельными выпрямителями большой мощности с использованием ускоренного, поддерживающего и/или выравнивающего зарядного режима.
- Необходимо гальваническое разведение электроцепей с постоянным и переменным током в системе энергоснабжения на АКБ.
- Удобство эксплуатации, сервисного и ремонтного обслуживания, свободная доступность всех блоков и систем. Производители увеличивают габаритные размеры шкафов для ИБП для оперативной диагностики, быстрого и удобного ремонта с заменой компонентов ИБП, которые удобно производить, имея фронтальный доступ к содержимому шкафа.
- Возможность модернизации. Например, наращивание мощности ИБП.
Специалисты «АСБЕРГ АС» подберут для Вас требуемую конфигурацию ИБП. Компания поставляет промышленные ИБП Scheider Electric.
Источники бесперебойного питания (ИБП) Schneider Electric
Источники бесперебойного питания от компании Schneider Electric являются передовыми в своем сегменте и решают широкий спектр задач. Они могут использоваться в закрытом и открытом пространстве и функционировать как на крупных производственных площадках, так и в небольших помещениях, имеющих проблемы с энергообеспечением. Важными характеристиками этого оборудования являются возможность точной регулировки показателей частоты, напряжения, легкую корректировку мощности и сравнительно небольшие габаритные размеры. Модели ИБП могут монтироваться в стойку или имеют вариант напольной установки. Надежность и широта их технических настроек уже завоевали широкую популярность среди клиентов.
При этом обслуживание оборудования отличается простотой и удобством.
Расположенный на передней панели устройств блок управления настройками позволяет проводить технические мероприятия не прерывая электроснабжение. К источникам бесперебойного питания производитель разработал множество дополнительных устройств, предназначенных для оптимизации функционала и большое количество аксессуаров. В типовых настройках ИБП предусмотрены приложения для использования на технических, телекоммуникационных, инфраструктурных и транспортных объектах, а также для среднего и малого бизнеса. Устройства поддерживают интерфейс на русском языке.
Ассортимент данного оборудования Schneider Electric включает в себя:
-
масштабируемый по автономной работе и мощности силами заказчика без выключения нагрузки модульные трехфазные ИБП Symmetra PX предназначенные для ЦОДов или предприятий любого размера; -
современные, вобравшие в себя инновационные передовые патентованные решения и направленные на снижение операционных расходов промышленные трехфазные системы защиты электропитания серии Galaxy, предназначенные для предприятий, центров обработки данных, промышленных сред и ответственных приложений; -
компактные трехфазные ИБП Gutor с высоким уровнем рабочих характеристик, полностью стандартизованные для производственных объектов большой мощности и сложных условий эксплуатации; оптимизированные по стоимости и сбалансированные по характеристикам трехфазные ИБП серии Easy UPS 3, используемые для коммерческих зданий, ЦОД, гражданского строительства и промышленных объектов.
Все модели источников бесперебойного питания Schneider Electric соответствуют стандартам CE. Каталог оборудования включает в себя полную информацию о технических характеристиках имеющихся ИБП. Важным фактором выбора данных устройств Schneider Electric является отличное обслуживание устройств: сервис Бренда известен своей оперативностью и полнотой реагирования, в кратчайшие сроки технические специалисты помогут Вам устранить техническую ошибку и дадут квалифицированную консультацию.
Другие разделы производства ГРЩ
ГРЩ – главный распределительный щит, обеспечивает защиту от перегрузок и коротких замыканий
ВРУВРУ – вводно-распределительное устройство, предназначено для бесперебойного электроснабжения.
АВРАВР – автоматический ввод резерва.
ЩАЩА – щит автоматики, предназначенный для управления климатическими установками, системами наблюдения и производственным оборудованием
ЩРЩР – щит распределительный, используется для приема и распределения электроэнергии.
ЩО – щит освещения, используется для защиты электросетей от перегрузок и коротких замыканий.
УКРМУКРМ – устройства компенсации реактивной мощности, позволяют более эффективно использовать энергию.
ЩСНЩСН – щит собственной нагрузки, применяется для приема тока от двух источников и дальнейшего распределения до потребителей
ЩПТЩПТ – щит постоянного тока, предназначенный для приема и распределения энергии между потребителями постоянного тока.
ШОТШОТ – шкаф оперативного тока для приема электроэнергии от нескольких источников переменного тока и преобразования ее в постоянный ток
ЩУЩУ – щит учета, предназначены для учёта электроэнергии 380/220 В.
ЩСЩС – щит силовой, предназначенный для обеспечения подключенных электроприборов напряжением
KNXKNX – это коммуникационная шина, широко используемая для автоматизации строений и помещений, мировой стандарт управления домом и зданием.
Шинопровод – это комплектное устройство заводского изготовления, состоящие из проводников, изоляторов и устройств, предназначенное для передачи и распределения электрической энергии.
Квартирные щитыЩК – щит квартирный для учета и распределения электроэнергии, а также для защиты сети от коротких замыканий и перегрузок
ПроектированиеКСО-207 Камеры одностороннего обслуживания для приёма и распределения электрической энергии переменного трёхфазного тока частотой 50 Гц, напряжением 10 (6) кВ
Источники бесперебойного питания
On-line ИБП с двойным преобразованием, оборудованные микропроцессором DSP, обеспечивающим точный и непрерывный контроль цепи коррекции коэффициента мощности (PFC) и всех измерений.
Профессиональные решения, рассчитанные на мощность до 800 кВА.
Беcтрансформаторная технология для высококачественного питания нагрузки с КПД до 96%.
KEOR LP
Однофазные on-line ИБП с двойным преобразованием от 1 до 3 кВА
Стандартные однофазные ИБП, доступны в трех версиях в зависимости от мощности- Мощность от 1 до 3 кВА
- С двойным преобразованием, VFI-SS-111
- Продолжительное базовое время автономной работы
- Коммуникационный порт RS232
- Встроенный коммуникационный интерфейс LAN / SNMP
- Дополнительный батарейный шкаф увеличивает время автономной работы
- Компактные габариты и узкая вытянутая форма
Daker DK Plus
Однофазные on-line ИБП с двойным преобразованием от 1 до 10 кВА
Основные характеристики:- Стандартные однофазные ИБП
- Мощность от 1 до 10 кВА
- С двойным преобразованием, VFI-SS-111
- Модели от 5 кВА до 10кВА имеют коэффициент мощности до 1 и КПД 94%
- Удобный дисплей
- Дополнительный батарейный шкаф увеличивает время автономной работы
- Интеллектуальная система управления батареями
- Автоматический и ручной байпас (опциональный)
- Лёгкая замена батарей пользователем
KEOR S
Однофазные on-line ИБП с двойным преобразованием от 3 до 10 кВА
Основные характеристики:- Стандартные однофазные ИБП,
- Мощность от 3 до 10 кВА
- С двойным преобразованием, VFI-SS-111
- Коэффициент мощности 0,9
- Высокий КПД – до 94%
- Возможность параллельной работы до 4 ИБП
- Встроенная защита от обратных токов
- Степень защиты IP31
- Дополнительный батарейный шкаф увеличивает время автономной работы
Keor T Evo Compact
КОМПАКТНЫЕ ТРЕХФАЗНЫЕ ON-LINE ИБП С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ ОТ 10 ДО 20 КВА
Основные характеристики:- Номинальная мощность: 10 – 15 – 20 кВА
- Тип: онлайн, с двойным преобразованием
- Коэффициент мощности = 1 – на 10% больше выдает активной мощности, чем Keor T такой же номинальной мощности
- КПД в нормальном режиме до 96% – чем выше КПД, тем меньше клиент платит за электроэнергию
- Компактные размеры – 0,21 м2 – занимаемая мощность на 35% меньше, чем у Keor T такой же номинальной мощности
- Возможность подключения в параллель до 4 ИБП – увеличение мощности до 80 кВА
- Платформа на колесиках – мобильность, простота монтажа и технического обслуживания
- Сенсорный дисплей с интуитивно понятным меню – простое управление
- Микропроцессор DSP последнего поколения – стабильная работа при подключении более сложных/смешанных нагрузок.
Keor T Evo
КОМПАКТНЫЕ ТРЕХФАЗНЫЕ ON-LINE ИБП С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ ОТ 10 ДО 60 КВА
Основные характеристики:- Номинальная мощность: 10 – 60 кВА
- Тип: онлайн, с двойным преобразованием
- Коэффициент мощности = 1 – на 10% больше выдает активной мощности, чем Keor T такой же номинальной мощности
- КПД в нормальном режиме до 96% – чем выше КПД, тем меньше клиент платит за электроэнергию
- Возможность подключения в параллель до 6 ИБП – увеличение мощности до 360 кВА
- Платформа на колесиках – мобильность, простота монтажа и технического обслуживания
- Сенсорный дисплей с интуитивно понятным меню – простое управление
- Установлена плата параллельной работы
- Подключение внешних/внутренних АКБ, настройка конфигурации с помощью перемычек (jumper)
- Микропроцессор DSP последнего поколения – стабильная работа при подключении более сложных/смешанных нагрузок.
KEOR HPE
Основные характеристики:- Мощность от 60 до 500 кВА
- Коэффициент мощности = 1
- КПД 96%
- Возможность увеличения мощности до 3000 кВА за счет подключения в параллель до 6-ти ИБП
- Удобство обслуживания и ремонта ИБП достигается за счет доступа к системе и компонентам: для моделей от 60 до160 кВА спереди и справа, для моделей от 200 до 500 кВА только спереди
- Плата синхронизации (опционально)
- Установка изолирующего трансформатора (опция) для моделей ИБП Keor HPE 60-80 кВА
- Работа двух ИБП в параллель с одним батарейным шкафом (опция)
- Усовершенствованный мониторинг АКБ (циклический заряд АКБ)
- Роторные вентиляторы (как турбина)
- Сенсорный дисплей с русифицированным меню
Keor HP
KEOR HP – Трехфазные on-line ИБП с двойным преобразованием от 100 до 800 кВА
Основные характеристики:- Мощность от 100 до 800 кВА
- Коэффициент мощности = 0,9
- КПД 98%
- Возможность увеличения мощности до 4800 кВА за счет подключения в параллель до 6-ти ИБП
- Повышенная перегрузочная способность
- Встроенная защита от обратных токов (управляемые контакторы внутри ИБП)
- Плавный пуск генератора
- Плата синхронизации (опционально)
- Сервисный байпас
- Усовершенствованный мониторинг АКБ (циклический заряд АКБ)
- Роторные вентиляторы (как турбина)
Недорогой и надежный? (ИБП APC Back-UPS BX650CI-RS)
Вроде живу в Москве, но всё равно иногда бывают перебои с электричеством.
Буквально на днях выключали дважды, на совсем короткое время – несколько секунд, которых хватило, чтобы забеспокоиться за сохранность данных моего десктопа. Было решено приобрести ИБП. И выбор пал на APC Back-UPS BX650CI-RS.
Основные критерии, на которые я ориентировался при выборе ИБП:
Тип источника. ИБП бывают трех типов: резервный (off-line), интерактивный (line-interactive) и с двойным преобразованием (on-line). Выбор зависит от качества напряжения в электрической сети и частоты сбоев.
Мощность ИБП. При выборе мощности следует ориентироваться на мощность устройств-потребителей, частоту сбоев питания и требуемое время автономной работы.
Время работы от аккумулятора при полной нагрузке. Зависит от ёмкости аккумулятора, выходной мощности и КПД генератора выходного напряжения (инвертора).
Наличие порта управления для связи с компьютером.
Тип выходных разъемов питания. Бывают CEE 7 (известная всем стандартная евророзетка) и IEC 320 C13 (“компьютерный” разъем).
Уровень издаваемого шума. Наиболее критичен для домашнего использования.
Цена.
Поскольку у меня в доме проблемы с электричеством бывают крайне редко (иногда происходят кратковременные выключения, а напряжение в сети достаточно стабильно), я выбирал между резервным и интерактивным ИБП. Брать источник с двойным преобразованием смысла не вижу – их применение оправдано в “плохих” сетях, а постоянно включенный инвертор требует хорошего охлаждения, поэтому все они (или почти все?) имеют встроенный вентилятор, который шумит при работе.
Из устройств у меня довольно мощный десктоп (intel core i7 960, 24Gb RAM, один HDD, видео AMD Radeon HD 6870, всё на качественном БП мощностью 750Вт “на вырост”), ЖК-дисплей и роутер. По результатам измерения тока и напряжения с помощью двух мультиметров вся система потребляет от ~200 до ~400 Вт (под максимальной загрузкой видеокарты и ЦП). Понятно, что на случай апгрейда придётся брать ИБП мощнее (хотя бы 1000VA), но пока для аварийного завершения работы хватит (должно хватить!) и этого.
Для других выбирающих ИБП замечу, что его рекомендуют брать с запасом 20% по мощности на случай апгрейда. В случае превышения мощности над максимально выдаваемой возможны две ситуации:
Выход из строя ИБП (если раньше не сработает защитный предохранитель).
Сработает защита источника и он начнет навязчиво предупреждать о превышении потребляемой мощности.
В любом случае, превышение максимальной мощности ИБП недопустимо.
Также не рекомендую подключать лазерный принтер к ИБП: во время разогрева лазерники потребляют мощность, достаточную для срабатывания защиты по перегрузке.
Выбранный ИБП имеет USB-порт для подключения к компьютеру, совместимый с программным обеспечением APC PowerChute®. Наличие порта позволяет настроить автоматическое выключение компьютера при разряде батареи ниже допустимого уровня. А программное обеспечение PowerChute® позволяет видеть состояние ИБП и производить его настройку.
Выходные разъемы – CEE 7, что очень упрощает подключение потребителей.
1. Технические характеристики
Итак, знакомьтесь. Back-UPS 650 ВА, 230 В с функцией AVR (BX650CI-RS).
AVR означает “Automatic Voltage Regulator” – автоматический регулятор напряжения. Если входное напряжение электросети падает ниже уровня, безопасного для работы подключенного оборудования, устройство поднимает напряжение сети до безопасного уровня. Оно также устраняет воздействие высокого входного напряжения электросети, понижая его до уровня, безопасного для подключенного оборудования. ИБП переключается на питание от батарей лишь при сильном снижении уровня входного напряжения или при искажении сигнала сети.
Технические характеристики, указанные производителем в приложенной документации (все обозначения приведены, как есть):
| Вход | Входное напряжение | 230 В переменного тока, номинальное |
|---|---|---|
| Входная частота | 45-65 Гц | |
| Переключение при падении напряжения | 140 В переменного тока, типовое | |
| Переключение при перенапряжении | 300 В переменного тока, типовое | |
| Выход | Мощность ИБП (общая) | 650 ВА/390 Вт |
| Питание в режиме “От батареи” | 230 В переменного тока (действующее значение) (ступенчато-аппроксимированная форма синусоидального сигнала) | |
| Частота в режиме “От батареи” | 50 Гц ± 1 Гц, 60 Гц ± 1 Гц | |
| Время переключения | 50 Гц: 6 мс – типовое, 10 мс – максимальное 60 Гц: 5 мс – типовое, 8 мс – максимальное | |
| Защита и фильтры | Защита от всплесков напряжения | Всегда, 273 Дж |
| Входной сигнал переменного тока | Переключаемый в исходное положение автоматический выключатель | |
| Батарея | Тип (без технического обслуживания) | 12 В, 7,2 ампер-часа |
| Средний срок службы | 2-5 лет в зависимости от числа циклов разрядки и температуры окружающей среды | |
| Типовое время зарядки | 8 часов | |
| Физические параметры | Вес нетто | 6,2 кг |
| Габариты (В x Ш x Г) | 20 см x 11,5 см x 25,7 см | |
| Температура эксплуатации | от 0 до 40 °C (от 32 до 104 °F) | |
| Температура хранения | от -15 до 45 °C (от 5 до 113 °F) | |
| Относительная влажность в режиме работы | 0-95% без конденсации | |
| Высота над уровнем моря в режиме работы | от 0 до 3000 м (от 0 до 10000 футов) |
2.
Упаковка
ИБП APC Back-UPS BX650CI-RS поставляется в довольно увесистой картонной коробке. Устройство помещено в пластиковый пакет и защищено двумя вставками из пенопласта.
С виду коробка небольшая, но я забирал два таких ИБП из Ситилинка на м. Калужская и пришлось довольно далеко тащить их до метро, а затем и до дома (всего – около 3 км пешком). Спасибо сотруднику Ситилинка за заботливо предоставленные фирменные пакетики! Всем желающим повторить мой рекорд рекомендую взять хлопчатобумажные перчатки для защиты, всё-таки вес каждого блока 6.2 кг и узкие ручки пакетов очень сильно режут руки. Кстати, в процессе переноски пакеты начали надрываться в области углов коробок, но всё же до дома доехали нормально.
Сбоку на коробке перечислены основные особенности устройства и нарисована задняя панель устройства с разъемами:
3. Комплектация
Комплектация очень скромна:
Анкета для регистрации продукта у производителя с конвертиком для отправки по почте (всё на английском языке).
Регистрация продукта не обязательна.
Мануал на русском и английском языках. Он реально полезен из-за наличия настроек.
Один телефонный провод с разъемами RJ-11 для подключения телефона или модема через защитный фильтр ИБП.
Диск с ПО и USB-кабель для связи с компьютером в коробке отсутствуют. Входной кабель питания запаян в блок и не отключается.
К ИБП сверху скотчем приклеен лист с результатами тестирования на предприятии-изготовителе:
4. Внешний вид
Корпус устройства выполнен из черного пластика. Присутствует слабый запах пластика, который довольно-таки заметен (блок стоит под рабочим столом). Надеюсь, он не слишком ядовит =)
Боковые стенки представляют собой вентиляционную решетку с логотипом APC (при взгляде под углом видны внутренности устройства, хотя сбоку по нормали к поверхности кажется, что стенка просто рифленая).
Спереди находится только прозрачная кнопка включения/программирования устройства.
В процессе работы кнопка светится (или мигает, в зависимости от режима работы) зеленым светом.
Сзади расположены:
разъем-перемычка для подключения батареи;
автоматический предохранитель;
порт USB (разъем типа B) для подключения ИБП к компьютеру;
порты RJ-11 для защиты телефона/модема;
провод электропитания;
выходы питания от батареи, защищенные от всплесков напряжения.
Отверстия выходов питания защищены шторками:
5. Подключение
Аккумулятор в этом ИБП встроенный (его замена возможна только в сервисе), поэтому перед эксплуатацией аккумулятор необходимо подключить к устройству. Для этой цели служит разъем батареи с желтой вставкой-перемычкой (см. фото выше).
Подключение устройств к ИБП благодаря наличию стандартных “евро” розеток очень удобно: подключаем потребители к выходным розеткам, а вилку ИБП включаем в сеть. Нажимаем кнопку включения – всё готово!
Когда ИБП выключен, выходы также обесточиваются.
6. Настройка ИБП
ИБП оснащен автоматическим регулятором напряжения (AVR) и позволяет настраивать чувствительность переключения на батарею. Настройка параметров производится с помощью кнопки включения/выключения, которая позволяет перевести ИБП в программный режим. “Отображение” текущих настроек производится с помощью светового индикатора (который встроен в кнопку) и звукового сигнала.
Всего есть три варианта настройки чувствительности регулятора напряжения:
Высокая, диапазон входного напряжения 150-290 В. Back-UPS переключается на батареи при незначительном отклонении напряжения. В “плохих” сетях, когда напряжение часто выходит за указанные пределы или изменена форма напряжения ИБП будет часто переходить на питание от батарей, защищая подключенные к нему устройства.
Средняя, диапазон входного напряжения 140-300 В. Используется при нормальном входном питании от электросети без изменения уровня напряжения. Проще говоря, данный режим рекомендуется для “хороших” сетей, но при искажении формы сетевого напряжения ИБП перейдет на питание от батарей, защищая аппаратуру.
Низкая, диапазон входного напряжения 140-300 В. Используется для оборудования, нечувствительного к пониженным или повышенным уровням напряжения или незначительным искажениям формы напряжения. Режим полезен для питания малочувствительного оборудования.
Кроме того, есть выключаемая функция отключения при отсутствии нагрузки: если ИБП работает в режиме питания от батареи и обнаруживает, что подключенное оборудование использует мощность менее 15 Вт более 15 минут, он выключается с целью экономии электроэнергии.
Итого, можно задать 6 вариантов настройки (варианты 1-3, для каждого из них функция отключения может быть включена или выключена). Описание режимов работы и способ их выбора приведены в мануале на русском языке, поэтому расписывать их не буду.
7. Работа ИБП с компьютером. Программное обеспечение
Одна из задач, которую решает ИБП – защита компьютера от потери данных. А это значит, что при пропадании сетевого напряжения необходимо успеть корректно завершить работу компьютера: сохранить данные, закрыть программы, завершить работу системы. Если ИБП подключен к компьютеру с помощью управляющего кабеля, появляются несколько удобных возможностей:
Можно увидеть уровень заряда батареи ИБП (при низком уровне ИБП может не защитить систему в случае сбоя питания).
Появляются уведомления о работе от ИБП и критически низком уровне заряда.
Можно автоматически завершить работу системы после перехода на питание от батарей.
Для подключения Back-UPS BX650CI-RS к компьютеру необходим USB-кабель с разъемами A-B на концах. В моём случае кабель в комплекте отсутствует и пришлось временно позаимствовать его у сканера.
После подключения к компьютеру Windows 7 обнаруживает новое устройство American Power Conversion USB ИБП и устанавливает для него драйверы. Теперь Windows будет отображать в трее уведомления о питании от батарей.
Для настройки параметров ИБП и ряда дополнительных функций есть программное обеспечение PowerChute® Personal Edition, которое можно взять на официальном сайте компании APC (http://apc.ru) после небольшой регистрации. Правда, утилита доступна только для ОС Windows, на Mac OSX производитель предлагает “применять встроенную функцию выключения этой системы для её защиты”, а про Linux вообще умалчивает (хотя, когда это было проблемой для линуксоидов?)
В процессе установки PowerChute инсталлятор отключает функции контроля электропитания Windows, подменяя их своими. Так, в панели управления службами (Панель управления – Администирование – Службы) можно обнаружить две новые службы: APC Data Service и APC UPS Service. Сама утилита управления настройками ИБП PowerChute Personal Edition доступна из меню Пуск. Для работы с утилитой требуются права администратора.
В главном окне программы отображается хронология сбоев в подаче электроэнергии. К сожалению, не отображается практически никаких подробностей, только сводная информация:
Кстати, статистика не привязана к конкретному ИБП и отражает качество электрической сети, а не жестокую судьбу ИБП.
Вкладка Мониторинг системы – Текущее состояние:
Опять же – без особых затей, только состояние батареи и напряжение в электросети.
Чуть интереснее на вкладке Настройка – Сообщение. Здесь можно включать и выключать звуковой сигнал ИБП, а также задавать время суток, когда подача звукового сигнала не требуется:
На вкладке Чувствительность можно задать один из трех режимов чувствительности ИБП к качеству сетевого напряжения (так настраивать чуть проще, чем с помощью кнопки программирования):
На вкладке Напряжение можно задать диапазон напряжений, в котором ИБП не переключается на батарею, а работает на регуляторе напряжения:
Верхний предел задается в диапазоне 290-300 В с шагом 1 В, нижний предел – в диапазоне 140-150 В с шагом 1 В.
Остальные разделы не представляют особого интереса.
8. Индикация состояния ИБП
Back-UPS BX650CI-RS имеет индикацию следующих состояний:
Рабочий режим (всё нормально)
Перегрузка в рабочем режиме (необходимо отключить часть оборудования)
Предупреждение о перегреве (устройство отключится, если температура не будет снижена; рекомендуется отключить часть оборудования)
Питание от батареи (питаемся от батареек)
Предупреждение о низком заряде батареи (осталось 2 минуты питания от батареи)
Обнаружена неисправность батареи (необходима зарядка батареи или её замена)
Предупреждение зарядного устройства (внутренняя ошибка, необходимо обращение в службу техподдержки APC)
Выключение батареи из-за низкого заряда (заряда батареи почти не осталось, Back-UPS находится в режиме ожидания возврата питания сети к нормальному уровню)
Перегрузка при питании от батареи (подключенному оборудованию требуется больше питания, чем может обеспечить Back-UPS)
Ошибка зарядного устройства (внутренняя ошибка, питание нагрузки прекращено. Требуется обращение в службу техподдержки APC)
Сбой температуры (устройство Back-UPS перегрелось и выключилось).
Состояние определяется по свечению индикатора и звуковому сигналу с помощью таблицы в мануале.
9. Проверка работы
Пришло время проверки ИБП. После подключения компьютера к ИБП прошло некоторое время, аккумулятор зарядился.
Проверяю работу ИБП при максимальной нагрузке системы и при нормальной электросети. Включаю пару бенчмарков – oZone3D FurMark (адово разогревает видеокарту) и Geeks3D FluidMark PhysX benchmark (в качестве PhysX процессора используется ЦП, загружая его на 100%). Оставляю систему минут на 10 – всё работает нормально: ИБП питает компьютер от электросети и не жалуется на превышение допустимой мощности, видеокарта разогревается до 73 градусов.
Проверяю работу ИБП при минимальной нагрузке системы и при работе от батареи. Компьютер под минимальной нагрузкой (браузер, музыка). Выключаю питание на ИБП. Он переходит в режим питания от батареек, сразу же заводится инвертор, что слышно по легкому пощелкиванию ИБП. Звуковой сигнал извещает о питании от батарей. PowerChute показывает быстрое снижение заряда батареи примерно на 1-2 процента в секунду. Ну, что же, ожидаемо – система мощновата для такого ИБП, нагрузка практически максимальная (время работы составит чуть более минуты, чего может не хватить для нормального завершения работы, если подача электропитания надолго прервется).
Возвращаю электросеть обратно, заряжаю ИБП до максимума. Вновь нагружаю систему на максимум. Щелкаю выключателем на “пилоте”, от которого питается ИБП. Компьютер сразу вырубается, индикатор ИБП гаснет и раздается пронзительный писк… Выключаю ИБП кнопкой, достаю мануал и по таблице нахожу, что выключенный индикатор и постоянный тональный сигнал означают одно из:
Перегрузка при питании от батареи (Back-UPS не может обеспечить такую мощность)
Ошибка зарядного устройства (вряд ли)
Сбой температуры (ну, не мгновенно же он перегрелся?!)
Итого, вердикт – несмотря на то, что на максимальную нагрузку в штатном режиме ИБП не жалуется, на батарейках он её не тянет. Или же мне попался бракованный экземпляр? Достаю второй ИБП из коробки (брал же два). Подключаю, загружаюсь. Открываю PowerChute – аккумулятор, оказывается, уже заряжен (видимо, идут заряженными, т.к. проходят тестирование на заводе). Повторяю последний стресс-тест… с тем же результатом.
Прискорбно. Странно, почему устройство не ругается на длительное превышение допустимой мощности при питании от сети, но сразу же умирает при переходе на батарею. К счастью, защита не подвела и преобразователь остался жив в обоих устройствах. И да простят мне жестокие опыты их аккумуляторы!
Поняв, что эту систему ИБП не потянет, ставлю видеокарточку послабее, с максимальным потреблением 65 Вт и без необходимости дополнительного питания – GeForce GT 640. Загружаюсь – PowerChute показывает уже не 6 мин. работы от батареи, а 10 мин. Выключаю питание ИБП при минимальной загрузке – разряд аккумулятора идет довольно медленно, минут на 6 – 10 действительно должно хватить. Выключаю питание ИБП при максимальной загрузке – разряд аккумулятора идет быстрее, но всё же минуты на 3 должно хватить. Такой результат меня вполне устраивает, но ценой гораздо более слабой видеокарты.
10. Резюме
У меня довольно хорошее отношение к продукции APC – на работе все компьютеры на их UPS-ах сидят и пока не подводили, да и отзывы на их продукцию вроде хорошие. Однако в данном случае всё довольно неоднозначно:
Достаточно низкая цена.
Есть функция регулировки напряжения.
Удобное подключение нагрузки.
Отсутствие шума в нормальном режиме работы.
Утилита PowerChute, позволяющая настроить ИБП и выключить звук.
С другой стороны:
Утилите PowerChute явно не хватает информативности (сказывается Personal Edition?) Неплохо было бы выводить хотя бы потребляемую устройствами мощность (похоже, UPS всё же её знает, но скромно умалчивает).
Устройство явно не тянет на батарейках мощность, против которой в нормальном режиме работы ничего не имеет. И это как-то плохо…
Замена аккумулятора только в сервисе. Впрочем, проще будет купить новый ИБП.
Бедная комплектация.
Таким образом, можно рекомендовать APC Back-UPS BX650CI-RS для работы в “хороших” электросетях при условии, что потребляемая устройствами мощность будет гарантированно ниже максимальных для него 390Вт. Иначе – возможны неприятные сюрпризы. На мой взгляд, вполне хороший вариант для офисного или среднего мультимедийного компьютера. Но профессиональным геймерам, к которым я не отношусь, такой ИБП противопоказан.
: Режимы работы ИБП
Архив стека Характерная чертаПн 9 июл 2018
Знаете ли вы, что источник бесперебойного питания (ИБП) предлагает гораздо больше, чем просто обеспечение надежного резервного копирования в случае аварии с электричеством? В последнем видео Riello UPS «Основные сведения об ИБП» исследуются различные режимы работы, доступные на многих современных ИБП.
Технология ИБПпостоянно развивается и развивается. Например, мы недавно подчеркнули растущую популярность модульных систем ИБП, которые обеспечивают превосходную защиту питания и производительность, даже если им требуется меньше энергии и места, чем традиционные статические блоки.
Точно так же современные ИБП – это не просто защита от сбоев и перебоев в электроснабжении, хотя в критических средах, таких как центры обработки данных, это, конечно, их основная роль.
Современное оборудование защиты электропитания универсально и способно выполнять несколько ролей и функций. Но что делают различные режимы работы ИБП? И когда операторы ЦОД должны их использовать?
Режимы ИБП
В этом кратком фильме «Основы ИБП» описаны режимы работы, которые обычно встречаются в современных ИБП:
- Онлайн-ИБП: Как мы узнали на прошлой неделе, онлайн-ИБП использует технологию двойного преобразования для обеспечения оптимальной защиты питания в наиболее критических условиях.В онлайн-ИБП нагрузка не подключается напрямую к электросети.
- Режим ECO: в этом рабочем режиме ИБП инвертор остается выключенным, пока напряжение сети находится в пределах допуска. Работа в этом режиме обеспечивает максимальную энергоэффективность, хотя при возникновении проблем с питанием от сети у нагрузки возникает кратковременное отключение питания, пока ИБП переключается обратно на инвертор, поэтому он не подходит для каждой критической ситуации с питанием.
- Стабилизация напряжения: ИБП работает в онлайн-режиме, но батареи не подключены и не заряжены.Причина этого в том, что блок поддерживает постоянное напряжение на нагрузке независимо от состояния входящего источника питания.
- Преобразователь частоты: преимущественно для импортного оборудования или механизмов, которые работают на частоте, отличной от частоты электросети Великобритании. Это позволяет выходной частоте отличаться от входной частоты ИБП. Однако при работе в этом режиме внутренний байпас ИБП должен быть отключен.
- Режим ожидания в выключенном состоянии: подходит для таких нагрузок, как аварийное освещение, которым не требуется питание, если не отключено основное питание.
- Smart active: гибрид онлайн и ECO режимов. В зависимости от стабильности входящей нагрузки ИБП решает, в каком режиме работать. Если нагрузка нестабильна, устройство работает в онлайн-режиме для обеспечения максимальной защиты. Стабильные нагрузки переходят в энергосберегающий и эффективный режим работы ECO.
Само собой разумеется, что от производителя и конкретной модели источника бесперебойного питания зависит, доступны ли все эти рабочие режимы или нет.
На следующей неделе выйдет заключительная часть нашей мини-серии «Основы ИБП». В заключение мы расскажем, как выбрать наиболее подходящий источник бесперебойного питания для вашего центра обработки данных. До тех пор!
