Мегаомметр: определение и сферы использования
Вопрос, что такое мегаомметр, имеет однозначный ответ: это электроприбор для измерения сопротивления в высоких диапазонах, от 0,1 МОма, или 100000 Ом. Замеры в меньших пределах, например, 100–1000 Ом, устройство мегаомметра не позволяет: результат можно условно отследить на аналоговой шкале, однако точного значения получить не удастся. Прибор применяют чаще всего для замеров сопротивления электроизолирующего слоя, защищающего кабели, провода, трансформаторы. Обязательное условие измерения мегаомметром в электроустановках — предварительное обесточивание контура, во избежание поражения сотрудника электрическим током.
«ЛАБСИЗ» — лицензированный подрядчик, выполняющий самые сложные замеры электросетей. В нашем распоряжении — лучшие электрики, соблюдающие безопасность при работе с мегаомметром, высокоточное современное оборудование и мобильная лаборатория, помогающая добраться до любого участка вашего производства.
Виды измерительного оборудования
Приборы, при помощи которых проводятся замеры, делятся на две большие группы: аналоговые и цифровые. Для оборудования мегаомметр принцип работы при этом не меняется — претерпевает изменения лишь конструкция.
Аналоговые омметры
Традиционное оборудование для замеров сопротивления. Измерения проводимые с использованием мегаомметра отображаются на аналоговой шкале с нанесёнными делениями и цифрами. Стрелка показывает на определённое деление — и наблюдатель определяет, какому значению оно соответствует. Электроприбор оснащён встроенной динамо-машиной: чтобы измерить сопротивление мегаомметром, нужно крутить ручку, создавая таким образом электромагнитную индукцию. Стрелка и рамочная катушка, находящаяся в поле действия магнита постоянной индукции, расположены на общей оси.
Как пользоваться мегаомметром:
- Электрик подключает прибор к контуру, в котором измеряется напряжение.
- Равномерно вращает ручку динамо-машины, создавая постоянное электромагнитное наведение. При этом проходящий через рамку ток приводит к отклонению стрелки от исходной позиции.
- Инструкция, как работать мегаомметром, завершается определением текущего сопротивления на основе градуированной шкалы с заданной погрешностью.
Аналоговые измерительные приборы просты в применении, неприхотливы, достаточно надёжны и точны; изоляция мегаомметра защищает пользователя от поражения током. Недостатки оборудования — большие массогабариты, за счёт встроенной динамо-машины, и необходимость постоянно крутить ручку во время замеров.
Цифровые омметры
Выполнять достаточно точные замеры сопротивления изоляции позволяют все типы мегаомметров: отказываться от старых моделей только ради точности не имеет смысла.
Современные омметры цифрового типа оснащены встроенным генератором электромагнитных импульсов, освобождающим электрика от необходимости для того, чтобы проверить изоляцию мегаомметром, непрерывно крутить ручку, создавая наведённую индукцию. Омметр питается от электросети, преобразуя бытовой переменный ток в постоянный, или от аккумулятора, делающего возможной автономную работу на отдалённых участках производства.
Как прозвонить мегаомметром цифрового типа:
- Подключить измерительный прибор к контуру.
- Запустить процесс измерения.
- Подождать, пока встроенный усилитель сравнит падение напряжения в контуре с эталонной характеристикой.
- Снять результаты с дисплея.
Мегаомметр электронный не требует интерпретации градуировки шкалы, не зависит от точности зрения наблюдателя. Данные выводятся на экран в виде цифр; в зависимости от модели прибора параллельно с сопротивлением можно посмотреть текущее напряжение и другие параметры.
Где используется мегаомметр такого типа? При замерах сопротивления изоляции проводов, кабелей, трансформаторов, электроконтуров. Преимущество оборудования — меньшие, по сравнению с аналоговыми омметрами, массогабариты. Кроме того, мультиметр мегаомметр может, в зависимости от марки и модели, сохранять данные о последних 5–20 замерах в память: посмотреть результаты и сравнить их с нормативными можно уже после окончания работ на участке. Недостаток электроприбора — зависимости от внешнего источника питания: для оборудования мегаомметр применение невозможно без подключения к электросети или установки аккумуляторной батареи.
Требования к применению омметра
Правила работы с мегаомметром разработаны и должны применяться с целью недопущения поражения работника электрическим током во время замеров сопротивления. Сотрудники «ЛАБСИЗ» квалифицированы, имеют достаточный опыт для самых сложных измерений — мы гарантируем, что проверка изоляции мегаомметром пройдёт без эксцессов.
Во время применения электроприбор генерирует ток высокого напряжения, поражение которым может привести к тяжёлому вреду здоровью или смерти, — порядка 500…2500 вольт. Пользоваться промышленным оборудованием может работник, имеющий допуск — работа с мегаомметром неподготовленных и несертифицированных лиц не допускается.
Меры предосторожности, при которых сопротивление изоляции кабеля мегаомметром будет замерено без опасности для электрика:
- Перед началом замеров сотрудник обесточивает замеряемый контур. В квартире или небольшом частном доме отключают автоматы в электрощитке.
- Из розеток вытаскивают вилки всех подключённых приборов.
- Использование мегаомметра предполагает также выкручивание из осветительных приборов всех ламп: они могут не выдержать подаваемого напряжения и перегореть.
- При тестировании электродвигателя последний также должен быть отключён от сети.

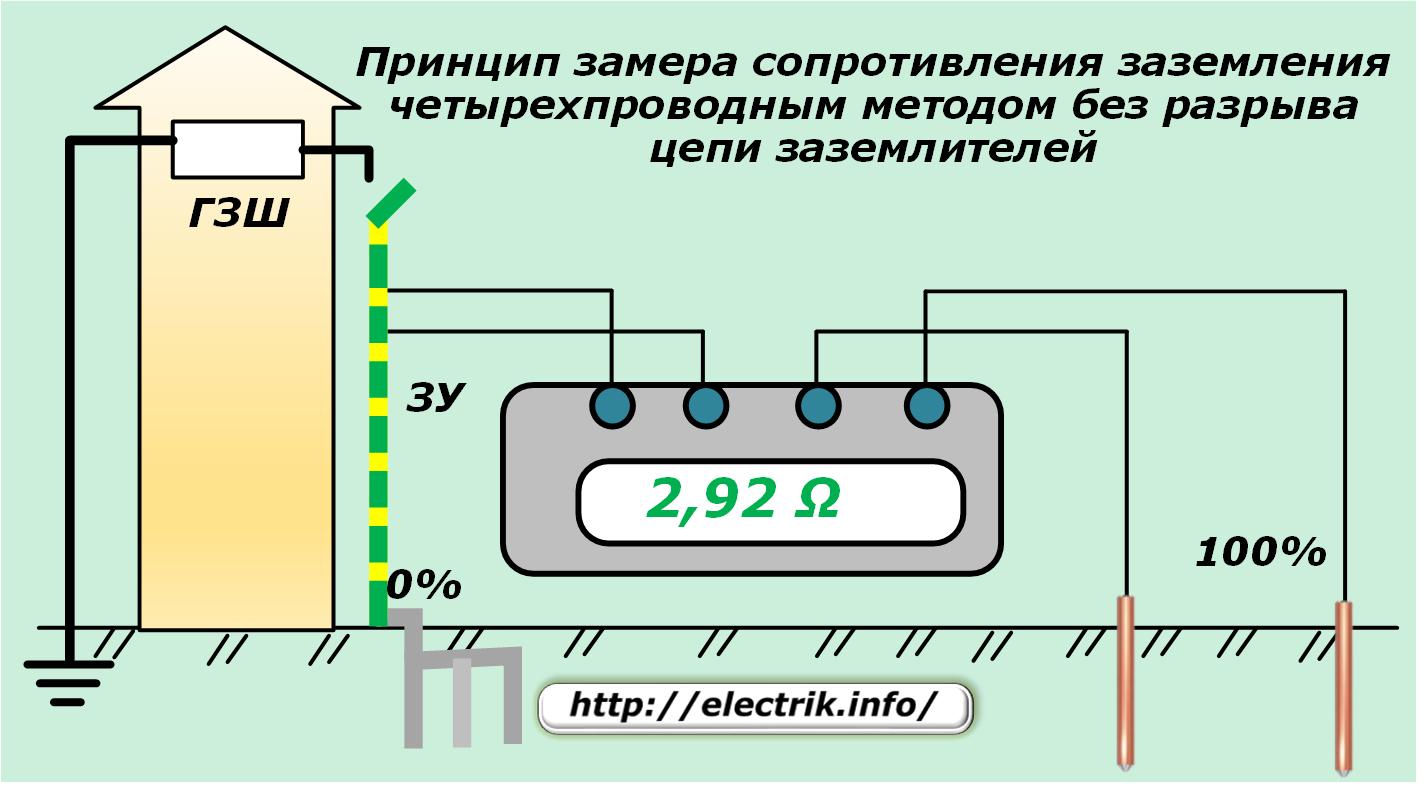

Прежде чем замерять сопротивление мегаомметром, исследуемую цепь обязательно заземляют. Для этого применяют многожильный кабель сечением как минимум 1,5 мм2. Только после выполнения перечисленных требований щупы омметра подсоединяют к контуру и запускают измерение.
Техника безопасности
Даже после принятых перечисленных выше мер измерение мегаомметром представляет опасность для работника. Чтобы исключить поражение током высокого напряжения, нужно:
- Держать щупы исключительно за изолированные участки, не подходя близко к металлу.
- Перед началом замеров ещё раз убедиться, что на прибор не подаётся извне напряжение.
- Снять остаточное напряжение заземлением.
- После каждого отдельного замера снимать остаточное напряжение и с щупов, на несколько секунд касаясь ими друг друга.
- После завершения работы на контуре снять с него остаточное напряжение заземлением.
Проверка кабеля мегаомметром (то же касается трансформаторов, двигателей, сетей) проводится только с применением СИЗ — плотных изолирующих перчаток. Чтобы не подвергать свою жизнь опасности, обратитесь за измерениями в «ЛАБСИЗ» — получите предельно точный результат в самые сжатые сроки!
5.4. Работы с мегаомметром
5.4.1.Измерения мегаомметром в процессе эксплуатации разрешается выполнять обученным работникам из числа электротехнического персонала. В электроустановках напряжением выше 1000 В измерения производятся по наряду, кроме работ, указанных в пп. 2.3.6, 2.3.8, в электроустановках напряжением до 1000 В и во вторичных цепях – по распоряжению.
В тех случаях, когда измерения мегаомметром входят в содержание работ, оговаривать эти измерения в наряде или распоряжении не требуется.
Измерять сопротивление изоляции мегаомметром может работник, имеющий группу III.
(Измененная редакция, Изм. № 1)
5.4.2.Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.
5.4.3.При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг). В электроустановках напряжением выше 1000 В, кроме того, следует пользоваться диэлектрическими перчатками.
5.4.4.При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления.
6. Обмыв и чистка изоляторов под напряжением
6.1. В электроустановках обмывать гирлянды изоляторов, опорные изоляторы и фарфоровую изоляцию оборудования допускается, не снимая напряжения с токоведущих частей, в соответствии с ППР или инструкцией по охране труда соответствующей организации.
Длина струи должна быть не менее указанной в табл. 6.1.Таблица 6.1
Минимально допустимые расстояния по струе воды между насадкой и обмываемым изолятором
Диаметр выходного отверстия | Минимально допустимое расстояние по струе, м, при напряжении электроустановки, кВ | |||||
насадки, мм | до 10 | 35 | 110-150 | 220 | 330 | 500 |
10 | 3,0 | 4,0 | 6,0 | 7,0 | 8,0 | |
12 | 3,5 | 4,5 | 6,0 | 8,0 | 9,0 | 10,0 |
14 | 4,0 | 5,0 | 6,5 | 8,5 | 9,5 | 11,0 |
16 | 4,0 | 6,0 | 7,0 | 9,0 | 10,0 | 12,0 |
(Измененная редакция, Изм. № 1)
6.2.При обмыве ствол, телескопическая вышка и цистерна с водой должны быть заземлены.
При обмыве с телескопической вышки ствол с насадкой должен быть соединен с корзиной вышки и рамой автоцистерны гибким медным проводником сечением не менее 25 мм2.
При обмыве с земли, телескопической вышки или специальной металлической площадки следует пользоваться диэлектрическими перчатками.
6.3.Не допускается в процессе обмыва, стоя на земле, прикасаться к машине или механизму, используемым при обмыве, выходить из кабины или кузова и входить в них. Должны быть приняты меры для предотвращения приближения посторонних людей к машинам и механизмам, применяемым при обмыве.
Переносить рукава с водой разрешается только после прекращения обмыва.
6.4.В ЗРУ чистить изоляторы, не снимая напряжения с токоведущих частей, можно специальными щетками на изолирующих штангах либо пылесосом в комплекте с полыми изолирующими штангами с насадками.
Чистка должна проводиться с пола или с устойчивых подмостей. При чистке необходимо применять диэлектрические перчатки.
6.5.Перед началом работы изоляционные поверхности штанг должны быть очищены от пыли. Внутреннюю полость штанг нужно систематически очищать от пыли и в процессе чистки.
6.6.Головки, насаживаемые на полые изолирующие штанги пылесосов, также должны быть выполнены из изоляционного материала во избежание замыкания соседних фаз электроустановки при чистке изоляции.
6.7.Чистка изоляции без снятия напряжения любым способом должна выполняться по наряду двумя работниками. Работа должна выполняться работником, имеющим группу III, под наблюдением производителя работ, имеющего группу IV. Эти работники должны быть специально обучены и допущены к проведению указанных работ с записью в строке «Свидетельство на право проведения специальных работ» удостоверения о проверке знаний норм и правил работы в электроустановках (приложение № 2 к настоящим Правилам).
6.8.Чистка изоляции без снятия напряжения в ЗРУ допускается при наличии в них проходов достаточной ширины, позволяющих свободно оперировать пылеудаляющими средствами, и выполняется только с пола или устойчивых подмостей.
Услуги по тестированию Megger | Lippolis Electric, Inc
Тестирование мегомметром, также называемое тестированием изоляции, позволяет получить дополнительную информацию о состоянии изоляции электропроводки. Со временем температурные сдвиги, влага, пыль и загрязнения могут нарушить электрическую изоляцию, поэтому вам нужно знать, где можно получить услуги по тестированию Megger. Lippolis Electric обслуживает клиентов в округе Вестчестер, штат Нью-Йорк, и мы посетим ваш коммерческий объект, чтобы проверить сопротивление изоляции соединений, окружающих ваше оборудование.
Что такое тестирование Megger?
При тестировании с помощью мегомметра используется измеритель сопротивления для измерения прочности изоляции проводки в электрической системе. Специализированное оборудование записывает значения сопротивления, чтобы определить наличие утечек питания или неисправных соединений. Как правило, чем выше сопротивление изоляции в электрической системе, тем надежнее будет ваша установка.
Компания Lippolis Electric проводит испытания с помощью мегомметра для получения показаний сопротивления изоляции в мегаомах. Наши технические специалисты проверяют ваше оборудование, чтобы выявить поврежденные цепи, которые могут привести к перегреву и отключениям.
Важность услуг по тестированию Megger
Тестирование Megger позволяет точно определить проблемы с электричеством до того, как произойдет пожар или произойдет отключение системы. Специалисты Lippolis Electric приедут на ваш объект в удобное для вас время для проведения неразрушающего контроля. Обнаружение изнашиваемых электрических соединений позволяет планировать ремонт и техническое обслуживание, чтобы предотвратить поражение электрическим током на рабочем месте.
Мы собираем данные точно
Мы проводим тестирование мегомметром без сверления или вырезания отверстий в вашей инфраструктуре. Технические специалисты Lippolis Electric прибывают к вам с тестером изоляции и посылают тестовое напряжение через вашу электрическую систему, чтобы проверить сопротивление изоляции оборудования, которое вы используете ежедневно, например двигателей и трансформаторов.
Почему стоит доверять Lippolis Electric в отношении услуг по тестированию Megger?
Компания Lippolis Electric работает с клиентами в округе Вестчестер уже 30 лет. Мы предлагаем услуги по тестированию Megger по доступной цене, что является лишь одним из способов выделиться среди конкурентов. Мы хотим, чтобы вы преуспели в своей области, поэтому наши технические специалисты будут посещать ваше предприятие в течение года, чтобы помочь вам:
- Оценить ожидаемый срок службы имеющегося оборудования.
- Улучшить меры безопасности на рабочем месте.
- Сбор данных в режиме реального времени за считанные минуты.
- Увеличьте время безотказной работы, запланировав необходимый ремонт с нашей командой.
Будьте уверены, зная, что Lippolis Electric соблюдает все протоколы безопасности во время теста Megger. Наши технические специалисты обесточивают цепи и отключают соответствующие клеммы перед запуском нашего оборудования.
Заказывайте у нас услуги по тестированию воздуховодов
Испытания воздуховодов измеряют сопротивление точек контакта автоматического выключателя или электрической системы. Если ваше оборудование неисправно, Lippolis Electric может проверить сопротивление между любыми двумя проводниками. Мы будем использовать омметр, также называемый тестером воздуховодов, для обнаружения ослабленных соединений, ржавых контактных поверхностей, неисправных кабелей и многого другого.
Свяжитесь с Lippolis Electric для получения услуг по тестированию мегомметров и дукторов
Lippolis Electric проводит испытания мегомметров и дукторов для компаний в округе Вестчестер. Ни один проект не является слишком большим или маленьким для наших технических специалистов, и мы позаботимся о том, чтобы вы поняли результаты вашей системы, прежде чем уйти. Доверьтесь нашей команде, чтобы узнать о состоянии электрооборудования, которое вы используете в повседневной работе.
Отправьте контактную форму с дополнительными вопросами о наших услугах.
