Радиочастотная метка: RFID метка: классификация, принципы работы и особенности применения

Как радиочастотные метки используются в товарном и складском учете? Информационная статья.

   Преимущество использования  RFID-технологий заключается в бесконтактном взаимодействии радиометки и радиосчитывателя, благодаря которому отсутствует трение, ускоряющее износ оборудования. С каждым годом, данное решение становится более дешевым и надежным. RFID-технология может быть адаптирована для разных сфер бизнеса, в качестве решения общих и специфических задач.

   RFID-идентификация позволяет считывать информацию о товаре при помощи радиочастотного канала связи. Радиочастотный считыватель представляет собой антенну и передатчик, которые работают в режиме on–line. Передатчик генерирует электромагнитное поле нужной частоты. Попадая в это поле, этикетка воспринимает сигнал от RFID-считывателя и передает данные, хранящиеся в ее памяти.

   Антенна радиочастотного сканера принимает сигнал и ретранслирует его в ПК для обработки. Для идентификации при помощи радиометок нет необходимости в прямой видимости маркированного объекта, что упрощает считывание и экономит время.

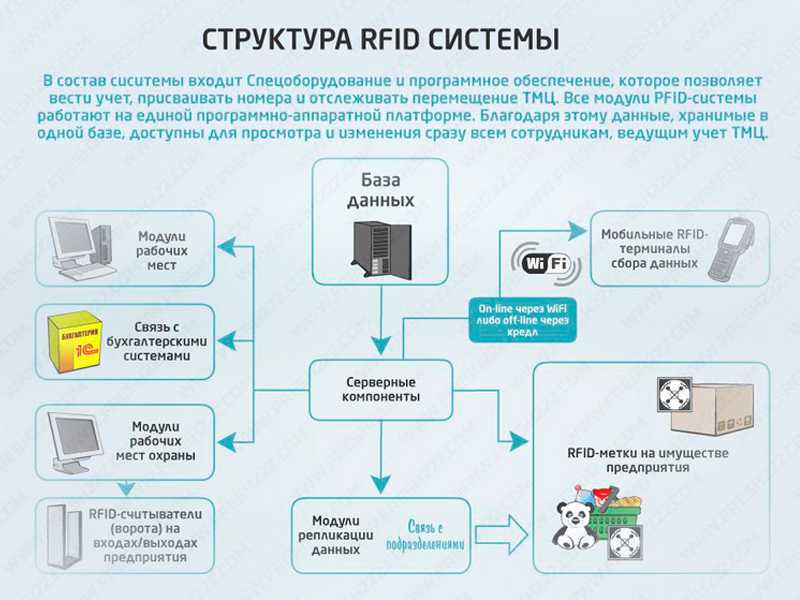

   RFID-технология позволяет создать полноценную систему учета товара, что делает ее полезной для разных сфер производства и торговли.

Применение системы RFID в разных отраслях

   Рабочая частота – главная характеристика RFID-системы:

• Высокочастотные, 850-950 МГц и 2,4-5 ГГц применяются при необходимости высокой скорости считывания с большого расстояния, например, для контроля транспортных средств. Считыватель может быть установлен на воротах или шлагбауме, а метка – закреплена на ветровом окне или кузове автомобиля. Большая дальность действия позволяет устанавливать ридеры вне пределов досягаемости людей.

• Промежуточные, 10 –15 МГц используются при необходимости передачи большого количества данных, например, в логистике, розничной торговле или складском учете.

• Низкочастотные, 100-500 КГц подходят для считывания меток с небольшого расстояния – до 0,5 м. Если метка встроена в брелок, дальность чтения сокращается до 0,1 м. Низкочастотные системы оптимальны для управления доступом в офисные, производственные или складские помещения.

   В данных системах могут использоваться RFID-метки с необходимыми характеристиками.

Радиочастотная метка выступает приемником, передатчиком, антенной и блоком памяти для хранения данных и представлена в таких разновидностях:

1. Только считывание;
2. Однократная запись и многоразовое чтение;
3. Чтение и перезапись.

   В первом случае, информация, хранящаяся на этикетке, может быть дополнена или заменена на другую. Объем памяти RFID-метки позволяет хранить подробную информацию о товаре:

-цвет;
-артикул;
-страна-производитель;
-тип;
-дата выпуска;
-размер;
-серийный номер.

   На цену радиочастотной метки влияет наличие собственного источника питания, увеличивающего дальность считывания.

  Пассивные метки, не имеющие своего источника питания, стоят дешевле, а расстояние, с которого считыватель сможет распознать сигнал такого носителя информации, зависит от размера антенны и варьируется от 10 см до нескольких метров.

   Полупассивные метки, по строению, схожи с пассивными, но имеют собственный источник питания.

  Активные носители данных оснащены мощным источником питания, поэтому дальность их считывания не зависит от мощности сканирующего устройства. Считывание информации с активных меток возможно даже при высокой скорости перемещения метки относительно ридера. Недостатком такой маркировки является высокая цена и увеличенные размеры.

   В зависимости от сферы применения, подбирают подходящее исполнение радиочастотной метки.

Какие виды радиочастотных меток существуют?

   По исполнению, радиочастотные метки делятся на незащищенные и защищенные.

К незащищенным относятся:

-Самоклеящиеся этикетки с радиочастотной меткой;
-Шильды с возможностью пришивания к изделию;
-Бирки и лейблы;
-Метки на пленке, которые могут иметь клеевой слой, подложку и верхнее покрытие или не иметь их.

   Для крепления незащищенных RFID-этикеток могут использоваться разные виды клея для этикеток, включая стойкий и суперстойкий.  Наклейка или бирка, несущая
радиочастотную маркировку, может быть изготовлена из термобумаги, полуглянца, полипропилена, бумаги или полиэстера.

Защищенные RFID метки представлены такими  разновидностями:

-Суперзащищенные, соответствующие технологии IP68, с меткой внутри  пластикового, металлического или керамического корпуса;
-Корпусные защищенные со степенью защиты IP64;
-Метки для металла;
-Метки для шин;
-Метки для бутылок;

Выводы

RFID автоматизация позволяет усовершенствовать ведение учета в разных сферах бизнеса и может применяться для:

-Ускорения и упрощения инвентаризаций на складах;
-Контроля за перемещением товара на складе предприятия;
-Разработки систем контроля доступа и выноса объектов учета из магазина, склада или другого помещения;
-Создания контрольно-пропускных систем персонала;
-Учета местонахождения транспортных средств.

  Радиочастотными этикетками снабжают одежду, часто метки представлены в сфере продаж ювелирных изделий и автобизнесе, где они применяются для маркировки шин и запчастей. Библиотечное дело, фармацевтика, логистика, производство и продажа косметики и пищевых продуктов – вот короткий перечень сфер, в которых RFID-технология позволила упростить учет и перевести его на качественно новый уровень. Так же, радиочастотной этикеткой маркируют багаж, но применять ее можно почти в каждом сегменте, для этого достаточно подобрать носитель и считыватель с нужными характеристиками.

   Обращайтесь к специалистам компании Импорт-Тех Сервис, чтобы получить консультацию или заказать радиочастотные этикетки для Вашего бизнеса. Также мы реализуем специализированные терминалы сбора данных с возможностью считывания RFID-меток.

2021-07-02
2021-07-02

Что это такое и как это работает

К

Адам Хейс

Полная биография

Адам Хейс, доктор философии, CFA, финансовый писатель с более чем 15-летним опытом работы на Уолл-стрит в качестве трейдера деривативов. Помимо своего обширного опыта торговли деривативами, Адам является экспертом в области экономики и поведенческих финансов. Адам получил степень магистра экономики в Новой школе социальных исследований и докторскую степень. из Университета Висконсин-Мэдисон по социологии. Он является обладателем сертификата CFA, а также лицензий FINRA Series 7, 55 и 63. В настоящее время он занимается исследованиями и преподает экономическую социологию и социальные исследования финансов в Еврейском университете в Иерусалиме.

Узнайте о нашем редакционная политика

Обновлено 27 февраля 2023 г.

Рассмотрено

Сомер Андерсон

Рассмотрено Сомер Андерсон

Полная биография

​Сомер Дж. Андерсон является дипломированным бухгалтером, доктором бухгалтерского учета и профессором бухгалтерского учета и финансов, который работает в сфере бухгалтерского учета и финансов более 20 лет. Ее опыт охватывает широкий спектр областей бухгалтерского учета, корпоративных финансов, налогов, кредитования и личных финансов.

Узнайте о нашем Совет финансового контроля

Факт проверен

Ярилет Перес

Факт проверен Ярилет Перес

Полная биография

Ярилет Перес — опытный мультимедийный журналист и специалист по проверке фактов со степенью магистра журналистики. Она работала в нескольких городах, освещая последние новости, политику, образование и многое другое. Она специализируется в личных финансах и инвестициях, а также в сфере недвижимости.

Узнайте о нашем редакционная политика

Что такое радиочастотная идентификация (RFID)?

Радиочастотная идентификация (RFID) — это технология, использующая радиоволны для пассивной идентификации помеченного объекта. Он используется в нескольких коммерческих и промышленных приложениях, от отслеживания элементов по цепочке поставок до отслеживания элементов, извлеченных из библиотеки.

Ключевые выводы

• Радиочастотная идентификация (RFID) — это тип пассивной беспроводной технологии, которая позволяет отслеживать или сопоставлять предмет или человека.
• Система состоит из двух основных частей: меток и считывателей. Считыватель испускает радиоволны и получает сигналы от метки RFID, в то время как метка использует радиоволны для передачи своей личности и другой информации.
• Эта технология была одобрена еще до 1970-х годов, но в последние годы она стала гораздо более распространенной из-за ее использования в таких вещах, как управление глобальной цепочкой поставок и чипирование домашних животных.

Понимание радиочастотной идентификации

Радиочастотная идентификация используется в сочетании с микрочипом, активной антенной и сканером. Хотя его коммерческое использование было впервые разработано в 1970-х годах, в последние годы он стал более доступным для всех. Благодаря достижениям в технологии, используемой для чтения и хранения информации, покупка и адаптация стали более доступными.

Радиочастотная идентификация работает через небольшое электронное устройство, обычно микрочип, на котором хранится информация. Эти устройства, как правило, довольно маленькие, иногда размером с рисовое зерно, и могут хранить большие объемы данных. Хотя они не всегда излучают электричество, некоторые из них могут содержать запасной источник питания или батареи. Сканеры, используемые для считывания данных с этих устройств, также могут обеспечивать достаточное количество электроэнергии для считывания микрочипа. Эта технология может использоваться по-разному, но обычно она используется для отслеживания продуктов, животных и валюты.

Метки RFID могут быть пассивными, то есть питаться от считывателя, или активными, то есть питаться от батареи.

Особые указания

Технология не без споров. Из-за характера работы этих устройств не исключено, что кто-то, кто не должен получить доступ к информации на микрочипах, сможет это сделать. Также существует опасение, что личная информация может стать доступной без согласия, поскольку эти частоты могут передаваться на большие расстояния, чем их более распространенные аналоги, штрих-коды. В отличие от штрих-кодов и считывателей штрих-кодов, не нужно видеть микрочип, чтобы получить доступ к информации на нем.

Пример использования RFID

Одним из наиболее распространенных применений технологии RFID является микрочипирование домашних животных или чипов для домашних животных. Эти микрочипы имплантируются ветеринарами и содержат информацию, касающуюся питомца, включая его имя, медицинские записи и контактную информацию их владельцев. Если домашнее животное пропадает и попадает в приют или приют, работник приюта сканирует животное на наличие микрочипа. Если у питомца есть микрочип, работник приюта сможет связаться с владельцами питомца всего за быстрый телефонный звонок или поиск в Интернете. Считается, что чипсы для домашних животных более надежны, чем ошейники, которые могут упасть или сняться.

С ростом доступности технологии у большинства ветеринаров и приютов теперь есть технология для считывания этих микрочипов. Универсальные сканеры и национальные базы данных для хранения информации о владельцах также становятся все более популярными, благодаря чему становится проще, чем когда-либо, чипирование домашних животных становится успешным способом вернуть потерянных питомцев к их владельцам. Одним из недостатков устройства является то, что записи должны поддерживаться в актуальном состоянии. Информация настолько надежна, насколько то, что вменяется лицом, устанавливающим микрочип.

Внедрение радиочастотной идентификации (RFID)

Радиочастотная идентификация (RFID) представляет собой форму беспроводной связи, которая включает использование электромагнитной или электростатической связи в радиочастотной части электромагнитного спектра для однозначной идентификации объекта, животного или человек. Он использует радиочастоту для поиска, идентификации, отслеживания и связи с предметами и людьми. это метод, который используется для отслеживания или идентификации объекта с помощью радиопередачи через Интернет. Данные, закодированные в цифровом виде в метке RFID, которые могут быть прочитаны считывателем. Это устройство работает как метка или этикетка, во время которой данные считываются с меток, хранящихся в базе данных, через считыватель по сравнению с традиционными штрих-кодами и QR-кодами. Он часто считывается за пределами поля зрения либо пассивным, либо активным RFID.

Виды RFID :
Существует множество видов RFID, каждый из которых имеет разные свойства, но, возможно, наиболее интересным аспектом технологии RFID является то, что большинство RFID-меток не имеют ни электрической вилки, ни батареи. Вместо этого вся энергия, необходимая для их работы, подается считывателями RFID в виде радиоволн. Эта технология называется пассивной RFID, чтобы отличить ее от (менее распространенной) активной RFID, в которой на метке есть источник питания.

UHF RHID (сверхвысокочастотная RFID) . Он используется на транспортных поддонах и некоторых водительских правах. Считыватели посылают сигналы в диапазоне 902–928 МГц. Метки взаимодействуют на расстоянии нескольких метров, меняя способ отражения сигналов считывателя; читатель способен уловить эти размышления. Такой способ работы называется обратным рассеянием.

ВЧ RFID (высокочастотная RFID). Работает на частоте 13,56 МГц и, скорее всего, есть в вашем паспорте, кредитных картах, книгах и бесконтактных платежных системах. ВЧ RFID имеет малый радиус действия, обычно метр или меньше, потому что физический механизм основан на индукции, а не на обратном рассеянии.

Существуют также другие формы RFID, использующие другие частоты, такие как LF RFID (низкочастотная RFID), которая была разработана до HF RFID и использовалась для отслеживания животных

Существует два типа RFID: Пассивные RFID –
Пассивные RFID-метки не имеют собственного источника питания. Он использует питание от считывателя. В этом устройстве радиочастотные метки не подключены к источнику питания, а пассивные радиочастотные метки сохраняют свою мощность. Когда он излучается активными антеннами и радиочастотной меткой, используется определенная частота, такая как 125–134 МГц в качестве низкой частоты, 13,56 МГц в качестве высокой частоты и от 856 МГц до 9.60 МГц как сверхвысокая частота.


Активный RFID –
В этом устройстве RF-метки прикрепляются к источнику питания, который излучает сигнал, и имеется антенна, принимающая данные. означает, что активный тег использует источник питания, такой как батарея. Имеет собственный источник питания, не требует питания от источника/считывателя.


Принцип работы RFID:
Как правило, RFID использует радиоволны для выполнения функции AIDC. AIDC означает технологию автоматической идентификации и сбора данных, которая выполняет идентификацию объектов, сбор и отображение данных.

Антенна — это устройство, преобразующее энергию в радиоволны, которые используются для связи между считывателем и меткой. Считыватели RFID извлекают информацию из метки RFID, которая обнаруживает метку и считывает или записывает данные в метку. Он может включать в себя один процессор, корпус, запоминающее устройство и блок передатчика и приемника.

 Работа системы RFID:

Каждая система RFID состоит из трех компонентов: сканирующей антенны, приемопередатчика и транспондера. Когда сканирующая антенна и приемопередатчик объединены, они называются считывателем RFID или запросчиком. Существует два типа считывателей RFID — стационарные считыватели и мобильные считыватели. Считыватель RFID — это устройство, подключенное к сети, которое может быть портативным или постоянно подключенным. Он использует радиоволны для передачи сигналов, активирующих метку. После активации тег отправляет сигнал обратно на антенну, где он преобразуется в данные.

Транспондер находится в самой метке RFID. Диапазон считывания RFID-меток зависит от таких факторов, как тип метки, тип считывателя, частота RFID и помехи в окружающей среде или от других RFID-меток и считывателей. Метки с более мощным источником питания также имеют более широкий диапазон считывания.

Характеристики RFID:

• Метка RFID состоит из двух частей: микросхемы и антенны.
• Эта бирка покрыта защитным материалом, который защищает от воздействия внешней среды.
• Эта метка может быть активной или пассивной, в которой мы в основном и широко используем пассивную RFID.

Применение RFID:

• Он используется для отслеживания транспортных контейнеров, грузовиков и железных дорог, автомобилей.
• Используется при отслеживании активов.
• Используется в форме кредитной карты для доступа.
• Используется в отслеживании персонала.
• Контроль доступа в зоны ограниченного доступа.
• Используется идентификационный бейдж.
• Управление цепочками поставок.
• Предотвращение подделок (например, в фармацевтической промышленности).

Преимущества RFID:

• Он обеспечивает доступ к данным и информацию в режиме реального времени, не занимая много времени.
• Метки RFID следуют инструкциям и хранят большой объем информации.
• Система RFID не является технологией прямой видимости.
• Повышает эффективность, отслеживаемость производства.
• В RFID сотни меток считываются за короткое время.
