Беспроводной приёмник на 433 МГц
Хотите собрать недорогую охранную сигнализацию с большим количеством беспроводных датчиков? Или может быть вам требуется сделать дешёвый пульт дистанционного управления? Воспользуйтесь беспроводными модулями, для работы которых не требуется даже микроконтроллер.

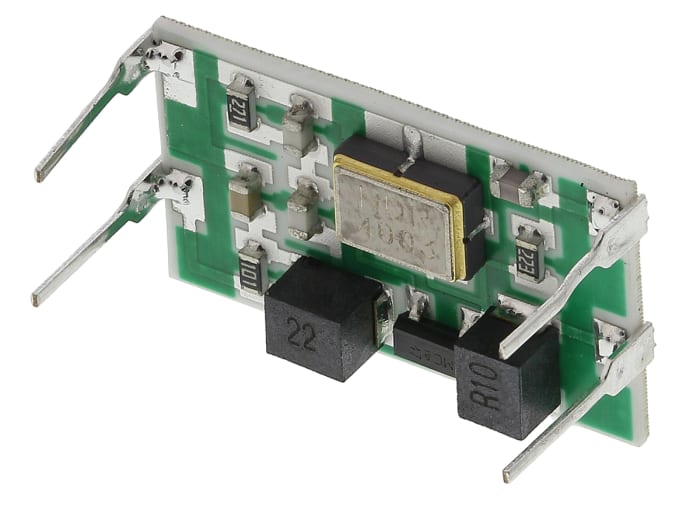

Модули парные. Данный модуль выполняет функцию только приёмника. Для передачи сигнала существует модуль-передатчик на 433 МГц.
Для подключения модуля достаточно задействовать всего 4 контакта: питание, землю, цифровой выход и антенну.
Никакого протокола передачи не предусмотрено: модуль просто принимает переданные модулем-передатчиком фронты, и выдаёт их на ножку «Data out». Это позволяет подключать к модулю напрямую даже такие простые элементы, как светодиод, пьезодинамик или реле. Нужно лишь только усилить сигнал с помощью простого транзистора. А если вы используете Troyka-модули, даже транзистор будет не нужен.
Модулю не требуется время, чтобы запуститься или установить соединение.
Помимо сборки дешёвых, неинтеллектуальных датчиков, у модулей этого типа есть ещё одно применение: вне города они обладают бо́льшей дальностью связи, чем те же Bluetooth-модули — до 150 метров. В городе, как правило, частоты диапазона 433 МГц перегружены и на таком расстоянии сигнал смешается с сигналами десятка других источников.
Подключение антенны не обязательно, однако с антенной дальность связи сильно увеличивается. Для максимального эффекта длина антенны должна равняться 13 см.
Модуль имеет штырьковые контакты с шагом 2,54 мм, что позволяет вставлять его в макетную плату.
Комплектация
В комплект не входят провода. Для подключения к управляющей электронике используйте макетные провода с разъёмами «мама» на стороне модуля или макетную плату.
Характеристики
- Напряжение питания: 5 В
- Несущая частота: 433 МГц
- Максимальная пропускная способность: 5 кб/сек
- Потребляемый ток: 4,5 мА
- Чувствительность: −106…-110 дБм
- Диапазон рабочих температур: −20…+80 °C
Ссылки
О работе пультов и радиомодулей на 433 МГц
В сети можно найти массу примеров использования радиомодулей на 433 МГц совместно с Arduino.
Обычно эти примеры ограничиваются чем-то вроде «а давайте подключим библиотеку VirtualWire, воспользуемся парой процедур из нее, и опа, все магическим образом работает». Само собой разумеется, меня такое положение дел не устраивает, потому что я хочу знать точно, как эти модули общаются с Arduino, и что именно они передают в эфир. Давайте же во всем разберемся!
Так выглядят классические радиомодули на 433 МГц:
На фото слева находится передатчик, а справа — приемник. Модули осуществляют одностороннюю связь. Для двусторонней потребуется два приемника и два передатчика. На AliExpress комплект из двух передатчиков и двух приемников обойдутся вам в районе 2$ с доставкой, или даже дешевле.
Как ни странно, в пределах одной комнаты модули вполне сносно обмениваются данными без каких-либо антенн. Однако для лучшей работы антенны к ним лучше припаять. В качестве антенны можно использовать медный провод длиной 1/4 длины волны, то есть, в нашем случае, около 17 сантиметров.
Это будет так называемая штыревая антенна. В качестве альтернативы можно использовать цилиндрические спиральные антенны. Они существенно короче штыревых антенн (4-15% длины волны), правда и радиус действия у них меньше. Как вы можете видеть по фото, я решил использовать штыревые антенны. Штыревая антенна и цилиндрическая спиральная антенна являются частными случаями монополя.
Fun fact!
Существуют другие, но совместимые передатчики на 433 МГц, в частности раз и два. Кроме того, есть и альтернативный приемник. Но он не вполне совместим, так как на выходе всегда выдает какой-то сигнал, независимо от того, осуществляется ли реально сейчас передача, или нет.Для своих экспериментов я также использовал купленный на eBay пульт от гаража с внутренним DIP-переключателем:
При некотором везении такие пульты все еще можно найти как на eBay, так и на AliExpress по запросу вроде «garage door opener 433mhz with dip switch». Но в последнее время их вытесняют «программируемые» пульты, умеющие принимать и копировать сигнал других пультов.
Доходит вплоть до того, что продавцы высылают пульты без DIP-переключателя даже в случае, если он явно изображен на представленном ими фото и указан в описании товара. Полагаться на внешнюю схожесть пульта с тем, что использовал я, также не стоит. Впрочем, если вы решите повторить шаги из этой заметки, наличие или отсутствие DIP-переключателя не сыграет большой роли.
Модули крайне просто использовать в своих проектах:
Как приемник, так и передатчик, имеет пины VCC, GND и DATA. У приемника пин DATA повторяется дважды. Питаются модули от 5 В. На фото слева собрана схема, в который светодиод подключен к пину DATA приемника. Справа собрана схема с передатчиком, чей пин DATA подключен к кнопке и подтягивающему резистору. Плюс в обоих схемах используется стабилизатор LM7805. Проще некуда.
Fun fact! Один из способов угона автомобилей или кражи из них ценных вещей заключается в том, чтобы во время, когда водитель ставит автомобиль на сигнализацию, глушить несущую пульта от сигнализации, те самые 433 МГц.
Водитель в спешке может на заметить, что машина не мигнула фарами, и оставить ее без сигнализации. Приведенная выше схема с приемником и светодиодом в сущности является вполне законченным устройством, определяющим, не глушит ли кто-нибудь соответствующие частоты.
При нажатии на кнопку светодиод загорается. Если посмотреть на сигнал, выдаваемый приемником, с помощью осциллографа, он будет выглядеть как-то так:
Вскоре после отпускания кнопки на какое-то время появляется, и затем исчезает, шум. Сказать по правде, мне этот эффект не совсем понятен. Он может возникать в результате дребезга контактов, либо просто потому что модули не рассчитаны на продолжительную передачу постоянного сигнала.
Если же попробовать понажимать кнопки на пульте, светодиод замигает. Осциллограмма при этом будет примерно следующей:
Можно заметить явное соответствие между полученным сигналом, и положением DIP-переключателей в пульте в сочетании с нажатой кнопкой. Это соответствие иллюстрирует следующая табличка, где точка представляет короткий сигнал на осциллограмме, а тире — длинный:
DIP Switch: 1 1 0 1 0 0 1 0
Замочек — — .
. — .. .. — .. .. .. .. — .
Вверх — — .. — .. .. — .. .. .. — .. .
Квадратик — — .. — .. .. — .. .. — .. .. .
Вниз — — .. — .. .. — .. — .. .. .. .
Как видите, каждый бит информации передается дважды. К сожалению, на данном этапе нельзя с полной уверенностью сказать, то ли это особенность работы приемника, то ли пульт действительно так передает данные, например, для борьбы с помехами. Понять, что же действительно происходит в эфире, нам поможет Software-Defined Radio. Я лично использовал LimeSDR, но в данном конкретном случае подойдет, пожалуй, любая железка, в том числе и RTL-SDR. Тема SDR ранее подробно рассматривалась в заметке Начало работы с LimeSDR, Gqrx и GNU Radio.
Запишем сигнал при помощи Gqrx и откроем получившийся файл в Inspectrum:
Здесь мы видим такие же короткие и длинные сигналы, что нам показал осциллограф. Кстати, такой способ кодирования сигнала называется On-Off Keying. Это, пожалуй, самый простой способ передачи информации при помощи радиоволн, который только можно вообразить.
Используя GNU Radio, можно пойти чуть дальше, и построить зависимость амплитуды сигнала от времени. Соответствующий проект (исходники на GitHub):
Запускаем, и на Scope Plot видим:
Практически такой же сигнал, что нам показал осциллограф!
Как видите, копеечные радиомодули на 433 МГц дают нам огромный простор для творчества. Их можно использовать не только друг с другом, но и со многими другими устройствами, работающими на той же частоте. Можно вполне успешно использовать их в чисто аналоговых устройствах без какого-либо микроконтроллера, например, с таймером 555. Можно реализовывать собственные протоколы с чексуммами, сжатием, шифрованием и так далее, безо всяких ограничений, скажем, на длину пакета, как у NRF24L01. Наконец, модули прекрасно подходят для broadcast посылки сообщений.
А какие потрясающие применения этим радиомодулям приходят вам на ум?
Дополнение: Также вас могут заинтересовать посты Наблюдаем за самолетами при помощи RTL-SDR и ADS-B, Декодируем сигнал с OOK-модуляцией и паяем кликер и Изучаем сигналы NRF24L01 с помощью LimeSDR.
Метки: SDR, Беспроводная связь, Электроника.
Радиомодуль 433 Мгц Передатчик + Приемник [#3-4]
Радиомодуль RF433. Приемник + передатчик Данный комплект приемник-передатчик 433МГц является оптимальным для начинающих радиолюбителей, так как не нуждается в настройке и не имеет сложных цифровых интерфейсов.Для использования этих модулей совместно с Arduino следует использовать библиотеку VirtualWire library. Можно использовать дополнительную антенну и качество вашего беспроводного соединения значительно улучшится. Найти PDF c помощью Google Характеристики передатчика:
Комплектация: – передатчик x 1 – приемник x 1 |
– Реквизиты для оплаты приходят вам на email после покупки.  – Покупатель должен оплатить лот на протяжении 7-ми дней. |
– Товар отправляется только после 100% предоплаты, если не выбрана опция “наложенный платеж”. – Стоимость доставки оплачивает покупатель при получении посылки. – При покупке нескольких лотов, стоимость доставки комбинируется. |
Не делайте необдуманных покупок! – Товары из разных партий могут иметь незначительные отличия между изображением на сайте и фактическим видом.– По любым вопросам относительно товара используйте кнопку “Задать вопрос о товаре”. – После покупки вы обязуетесь оплатить покупку на протяжении 7-ми дней,в противном случае нам придется оставить «отрицательный» отзыв по сделке. |
Спектр 433 OEM – ООО “Ратеос”
Встраиваемый малогабаритный радиомодуль для беспроводной передачи данных в диапазоне 433,92 МГц ±0,2%, 10 мВт, дальность связи до 7.
..9 км, режим ретранслятора. Не требуется получение на работу в полосе частот.
Прозрачный радиоудлинитель интерфейсов RS-485 и RS-232. Работает практически с любым оборудованием и любыми протоколами, легко встраиваются в новые или уже построенные системы без необходимости доработки программного обеспечения.
Модуль предназначен для встраивания внутрь оборудования и представляет собой печатную плату без корпуса. Все сигналы последовательных портов модуля (RS-232/485) имеют уровни 5В КМОП и не предназначены для прямого подключения к промышленным портам RS-232/485 – для этого необходимы внешние преобразователи уровней.
Радиомодуль представляет собой малогабаритную (69.5 х 28.5 х 12 мм) печатную плату с разъемами для подключения к внешнему оборудованию (PLD2-18, в комплект поставки входит ответная часть разъема) и к внешней антенне (SMA-M).
Основной режим работы радиомодуля – “прозрачный”. В этом режиме модули являются радиоудлинителем интерфейсов RS-485 и RS-232 – внешнее оборудование “не замечает”, что работает через модули.
Благодаря этому практически не имеет значения протокол, по которому работает внешнее оборудование – модули легко встраиваются в новые или уже построенные системы без необходимости доработки программного обеспечения. Это касается как простых систем с парой объектов (точка-точка), так и сложных систем с большим количеством объектов (звезда и др.).
Радиомодуль “Спектр 433 OEM” работает в диапазоне частот (433,92+-0,2%) МГц с выходной мощностью 10 мВт (c возможностью увеличения мощности для компенсации потерь в антенном кабеле до 200 мВт). Для его эксплуатации не требуется получение на работу в полосе частот.
Модули обеспечивают передачу данных в эфире со скоростью от 4800 до 76800 бод. По портам RS-485 и RS-232 поддерживаются скорости от 2400 до 115200 бод.
Модуль предназначен для встраивания внутрь оборудования и представляет собой печатную плату без корпуса. Все сигналы последовательных портов модуля (RS-232/485) имеют уровни 5В КМОП и не предназначены для прямого подключения к промышленным портам RS-232/485 – для этого необходимы внешние преобразователи уровней.
Дальность связи, обеспечиваемая радиомодулями, в основном зависит от условий местности, а также от характеристик и места установки внешних антенн (в комплект поставки антенны не входят) и может составлять от сотен метров (промышленные помещения) до 8…10 километров (прямая видимость). Дальность связи можно увеличить, используя возможность работы радиомодуля в режиме ретранслятора (без потери основных функций).
Совместно с радиомодулями можно использовать любые антенны диапазона 433 МГц с волновым сопротивлением 50 Ом, подходящих для различных условий применения: направленных и ненаправленных, малогабаритных и с креплением на мачту. Для подключения антенны радиомодули оборудованы винтовым ВЧ разъемом типа SMA-M.
Рабочая частота радиомодуля устанавливается пользователем в диапазоне от 433 до 435 МГц с шагом 1 кГц, что позволяет использовать группы модулей, работающих на разных частотных каналах – это делает возможным организацию нескольких (до 10) независимых систем на одной территории.
Кроме этого, возможность смены рабочей частоты позволяет “уйти” от помех, создаваемых сторонним оборудованием.
Радиомодули “Спектр 433 OEM” полностью совместимы с другими изделиями семейства “Спектр 433” – радиомодемами “Спектр 433” и радиомодулями ввода-вывода “Спектр 433 IO”.
Для упрощения процесса отладки устройств с использованием модуля “Спектр 433 ОЕМ”, а так же для конфигурации параметров и смены версий ПО удобно использовать специальную отладочную плату “TEST 433 OEM” (заказывается отдельно).
- стабилизаторы питания
- преобразователи уровней RS-232 и RS-485
- светодиодные индикаторы, отображающие состояние сигналов
- Кнопки и переключатели, имитирующие внешние сигналы
Радиомодули Radiotronix для диапазонов 433/868/915 МГц
Введение
Американская компания Radiotronix пришла на российский рынок электронных компонентов сравнительно недавно.
Radiotronix базируется в штате Оклахома, США. Там же находятся дизайн-центр и производство радиомодулей. Компания обладает большой мировой дистрибьюторской сетью.
Сразу оговоримся, Radiotronix не является производителем микросхем. Компания специализируется только на производстве готовых функционально законченных радиомодулей на базе однокристальных высокочастотных трансиверов всемирно известных производителей, таких как Analog Devices, Freescale и Semtech. Поэтому компания имеет с ними специальные стратегические соглашения. При интеграции радиомодуля в конечное устрой ство от разработчика требуются только самые минимальные знания по высокочастотной схемотехнике. Попробуем разобраться в достаточно большой номенклатурной линейке Radiotronix.
Что выбрать?
Компания предлагает широчайшую линию компонентов для беспроводных решений в нелицензируемых частотных диапазонах 433/868/915 МГц, состоящую из модулей передатчиков, приемников, модулей ZigBeeready, интеллектуальных модулей приемопередатчиков, базовых станций, отладочных комплектов и, конечно, антенн различных технологий и исполнений.
Спектр продукции настолько широк, что позволяет полностью удовлетворить запросы самых требовательных разработчиков.
Разгружаем управляющий микроконтроллер
Одним из преимуществ радиомодулей Radiotronix является их интеллектуальность. Большинство модулей и базовых станций содержат встроенный микропроцессор, управляющий радиотрансивером, в котором реализованы как протоколы физического уровня с помехоустойчивым кодированием, так и протоколы верхнего уровня для быстрого построения беспроводных сетей передачи данных.
Параметры физического уровня и уровня доступа к среде легко конфигурируются специальной утилитой, что обеспечивает быструю и удобную адаптацию модуля к системе. Такой подход освобождает ресурсы управляющего микроконтроллера для других целей, сокращает сроки разработки и тестирования конечного устройства.
Radiotronix предлагает два типа интеллектуальных радиомодулей с разными технологиями передачи данных:
- DTS (Digital Transmitting System) — цифровая система передачи;
- FHSS (Frequency Hopping Spread Spectrum) — расширение спектра со скачкообразным изменением частоты.
В режиме DTS используется двухуровневая модуляция FSK с непрерывной фазовой функ цией (2 Level Continuous Phase Frequency Shift Keying — 2CPFSK). Протокол Radiotronix может обслуживать не только топологию сети типа «точка – точка», но и топологию «звезда». В этом случае модуль будет работать по схеме множественного доступа с контролем несущей (Сarrier Sense Multiple Access, CSMA).
Каждое подключенное к сети конечное устройство (end point — EP) сначала прослушивает канал и только потом передает, таким образом избегая коллизий. Всего доступно шесть свободных каналов при широкополосной передаче данных и четыре — при узкополосной. Такой подход не требует синхронизации. Если оконечное устройство получает информацию о занятости канала, происходит сброс на некоторый период времени до выполнения следующей операции.
Технология FHSS подразумевает распределение энергии по временному интервалу посредством деления спектра на каналы, причем переключение между ними происходит в псевдослучайной последовательности (кода перескоков), известной как приемнику, так и передатчику.
Для обеспечения синхронизации нового подключения к сети ведущее устройство периодически посылает сигнал запроса. Время синхронизации зависит от периода сигналов запроса и числа каналов. В режиме FHSS также используется схема множественного доступа с контролем несущей и обнаружением коллизий в каждом из каналов. Технология FHSS обеспечивает хорошую конфиденциальность и помехозащищенность передачи данных по радиоканалу.
Попробуем обобщить некоторые важные преимущества интеллектуальных модулей Radiotronix:
- Прозрачный UART для хост-контроллера, беспроводная замена интерфейсов RS-232/422/485.
- Встроенный микроконтроллер с NVRAM.
- Готовый протокол обмена данными и запрограммированные радионастройки.
- Цифровая передача данных на нелицензированных частотах на скорости до 115 200 кбит/с.
- Для интеграции не требуется знаний в области ВЧ.
- Возможность быстрого построения радиосетей передачи данных.
- Используются высокотехнологичные радиотрансиверы XE12xx, ADF7020.
- Промышленный рабочий температурный диапазон.
- Высокая надежность.
Новая жизнь радиомодулей DP1203 и DP1205 от Semtech
Многие российские производители радиоэлектронной аппаратуры давно и успешно применяют в своих разработках радиомодули Semtech DP1203 и DP1205. В октябре 2007 года компания Semtech объявила о передаче производства этих модулей на производственные мощности компании Radiotronix в штате Оклахома.
При этом никаких аппаратных изменений как в самих радиомодулях, так и в документации не произошло. По специальному стратегическому соглашению с Semtech, Radiotronix обязуется не только производить радиомодули, но и осуществлять техническую поддержку как старых, так и новых проектов через сеть своих дистрибьюторов.
Таблица 1. Встраиваемые интеллектуальные цифровые радиомодули
К сведению разработчиков в таблице 2 приведем список радиомодулей DP1203 и DP1205 от Semtech и заменяющих их радиомодулей.
Таблица 2.
Взаимозаменяемые модули
ZigBee. Теперь легально
Документ ГКРЧ «Приложение 2 к решению ГКРЧ от 7 мая 2007 г. № 07-20-03-001» фактически открыл для ZigBee-решений в Россию. Отныне допускается использование на территории России радиомодулей стандарта ZigBee в диапазонах 2400–2483,5 МГц с выходной мощностью до 100 мВт без получения специальных разрешений на их использование. Это открывает большие возможности для построения беспроводных сетей ZigBee большой емкости.
Для построения сетей ZigBee компания Radiotronix предлагает ZigBee-Ready модули Wi.FS24-100ST с регулируемой программно до 100 мВт повышенной выходной мощностью, а также встроенной печатной F-антенной, имеющей круговую диаграмму направленности.
При максимальной выходной мощности 100 мВт и условиях прямой видимости модуль Wi.FS24-100ST позволяет наладить устойчивую радиосвязь на расстояниях до одного километра. Модуль Wi.FS24-100ST построен на чипсетах от Freescale.
Сам термин ZigBee-Ready означает, что модуль уже содержит запрограммированные сетевые уровни MAC и PHY (логические и физические) ZigBee, что позволяет быстро строить беспроводные сети с топологией «точка – многоточка», возможностей которых во многих случаях бывает достаточно для конечного приложения.
Если разработчику потребуется построить более сложные топологии, то существует подробная документация, описывающая, как можно свободно встроить Freescale BeeStack в модуль Wi.FS24-100ST, превратив такой модуль в маршрутизатор, координатор или конечное устройство.
Для работы и конфигурации модуля существует бесплатная утилита Freestar Test Tool, позволяющая назначать или менять сетевые, радиочастотные и другие настройки, сохранив их в энергонезависимой памяти модуля, а также проводить сеансы связи. И, конечно, Radiotronix предлагает недорогие отладочные комплекты ZigBee, куда входят материнские платы, два модуля и компакт-диск с документацией.
Там, где требуется простота и надежность
Дальность связи, высокая скорость передачи данных, поддержка сетевых режимов, а также богатый набор дополнительных опций иногда бывают избыточными для реализации той или иной задачи.
Существует широкий круг устройств, которые работают на расстоянии от одного до нескольких сотен метров, которые решают различные задачи просто, легко и с высокой надежностью.
Этот сектор электроники, как правило, очень чувствителен к цене.
В качестве примера можно привести системы дистанционного управления в автомобильной промышленности (автосигнализации, брелки управления замками дверей), дистанционное включение/выключение каких-либо нагрузок и т. п.
Для этих целей Radiotronix выпускает линейку недорогих модулей передатчиков и приемников с амплитудной модуляцией, а также интересный отладочный комплект, уникальный по возможностям и цене.
Для изучения и оценки модулей передатчиков и приемников диапазона 433 МГц Radiotronix предлагает универсальный отладочный комплект RK-433-RC. Комплект RK-433-RC — это фактически готовое устройство, позволяющее управлять с помощью брелка передатчика тремя силовыми нагрузками по кодированному радиоканалу.
В приемном блоке и брелке-передатчике отладочного комплекта RK-433-RC используются специальные кодеры и декодеры с технологией динамически изменяющегося кода и алгоритма шифрования KeeLoq от компании Microchip.
В решении KeeLoq переданный с передатчика на приемник код шифруется и изменяется при каждом нажатии кнопки на брелке. Динамически изменяющийся зашифрованный код фактически делает невозможным его подбор или перехват.
Таблица 3. Приемники с амплитудной модуляцией
Таблица 4. Передатчики с амплитудной модуляцией
В отладочный комплект RK-433-RC входят:
- Оценочная плата приемного блока с тремя силовыми (до 300 Вт) релейными выходами для прямого подключения до трех пользовательских объектов беспроводного управления.
- Два брелка-передатчика SecureFOB с тремя кнопками управления. Один из брелков построен на основе модуля передатчика RCT-433-UTR, другой — на основе RCT-433-ASBR.
- Четыре приемных модуля, два из которых сверхрегенеративные приемники RCR-433-RPR с напряжением питания 3 и 5 В, и два других — супергетеродинные приемники RCR-433-HPR с напряжением питания 3 и 5 В и повышенной чувствительностью.
- Угловая спиральная антенна на диапазон 433 МГц.
- Адаптер питания 9 В/450 мА.
- Компакт-диск с описанием и технической документацией на используемые модули приемников и передатчиков.
Заключение
Рассмотренные радиомодули позволят успешно и легко реализовывать устройства и системы радиосвязи в нелицензируемых частотных диапазонах 433/868/915 МГц.
