Расцепитель минимального напряжения

В автоматический выключатель ВА-99 возможно установить расцепитель минимальный. Для этого необходимо открутить винты, удерживающие верхнюю крышку выключателя, отсоединить её и в предназначенное в корпусе углубление вставить расцепитель и установить верхнюю крышку на место. Необходимо следить за правильностью выбора дополнительного устройства – силовой автомат имеет шесть типоразмеров корпуса и им соответствуют три вида расцепителей.

Применение:

Защита электродвигателей. При понижении питающего напряжения электродвигателя – снижается развиваемая им мощность. Может наступить момент, когда он остановится не в силах преодолеть сопротивление вращению. В этом случае он может выйти из строя ввиду перегрева. Напряжение замеряется только по одной фазе и данное техническое решение не защищает оборудование при перекосе фаз, а только при «просадке» всех трёх фаз.
Системы автоматизации. Установленный расцепитель напряжения минимальный в силовой автоматический выключатель ВА-99 позволяет дистанционно отключать его. Реализация проста. Устанавливается кнопка с нормально замкнутыми контактами. Через нее подается напряжение на расцепитель минимальный. При нажатии на кнопку, даже кратковременного, происходит срабатывание расцепителя и соответственно автоматического выключателя.
Аварийное отключение и блокировка. Если на расцепитель минимальный не подано напряжение, то он не позволяет включить ВА-99. Это самый простой способ аварийного отключения питания оборудования, и самый надежный.
Команда на отключение подается с помощью размыкания и в случае повреждения управляющей линии также произойдет отключение. Возможность включения появится у оператора ТОЛЬКО после восстановления целостности всей схемы управления.

Наименование	Рабочее напряже- ние, Ue	Диапазон напряжений включения расцепителя	Диапазон напряжений удерживания	Напряжение отключения	Потреб-ляемая мощность	Масса нетто, кг

Расцепитель минимальный к ВА-99 125-160А	180-240В, 40-60 Гц	( 0,85 – 1,1 ) Ue	( 0,7 – 1,1 ) Ue	< 0,7 Ue	10 ВА	0,05
Расцепитель минимальный к ВА-99 220В 250-400А						0,075
Расцепитель минимальный к ВА-99 220В 800-1600 А						0,118

Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

Оставить заявку

Расцепитель – минимальное напряжение – Большая Энциклопедия Нефти и Газа, статья, страница 1

Расцепитель – минимальное напряжение

Cтраница 1

Расцепитель минимального напряжения при понижении напряжения в сети ниже нормы поворачивает защелку, и под действием пружины нож автомата разрывает цепь тока. [1]

Расцепитель минимального напряжения

( рис. 13 – 6 6) состоит из электромагнита – сердечника 2, якоря 4 и катушки 3, подключенной на контролируемое напряжение. При нормальных режимах якорь притянут. При снижении контролируемого напряжения ниже определенного значения ( уставки) якорь под действием регулировочной ( она же и отключающая) пружины 5 отпадет и, воздействуя на расцепляющее устройство через защелку 6, отключит выключатель. Магнитная система рас-цепителя выполняется так, что МДС катушки при номинальном напряжении недостаточна для притяжения якоря, но достаточна для его удержания.

Якорь притягивается при подготовке выключателя к включению при помощи рычагов 1, связанных с валом выключателя. [3]

Расцепитель минимального напряжения допускает включение выключателя при напряжении не ниже 80 %, автоматически отключает включенный выключатель при снижении напряжения до 50 % номинального. [5]

Расцепитель минимального напряжения может питаться от постороннего источника и от сети, в которую включен автомат. [7]

Расцепители минимального напряжения могут применяться с целью отключения источников питания при прекращении ими питания сети; такое отключение обычно должно предшествовать автоматическому включению резервного питания ( см. § 10 – 4), а также с целью отключения потребителей, самозапуск которых при автоматическом восстановлении питания нежелателен. [9]

Расцепитель минимального напряжения при понижении напряжения в сети ниже нормы поворачивает защелку, и под действием пружины нож автомага разрывает цепь тока.

[10]

Расцепитель минимального напряжения, срабатывающий при снижении напряжения в сети, также может строиться на электромагнитном принципе. При срабатывании он воздействует на защелку механизма свободного расцепления. Автомат нельзя включить, если в сети нет напряжения, так как при этом срабатывает расцепитель минимального напряжения и автомат мгновенно отключается. [11]

Расцепитель минимального напряжения, встроенный в автомат, допускает включение автомата при напряжении сети выше 0 % номинального напряжения расцепителя. [13]

Расцепитель минимального напряжения при понижении напряжения в сети ниже нормы поворачивает защелку, и под действием пружины нож автоматического выключателя разрывает цепь тока. Дистанционный независимый расцепитель служит для дистанционного отключения автоматического выключателя.

[14]

Расцепитель минимального напряжения ( электромагнитного типа) срабатывает при. [15]

Страницы: 1 2 3 4 5

Расцепители независимые и минимального напряжения | Аппараты распределительных устройств низкого напряжения | Архивы

Страница 44 из 75

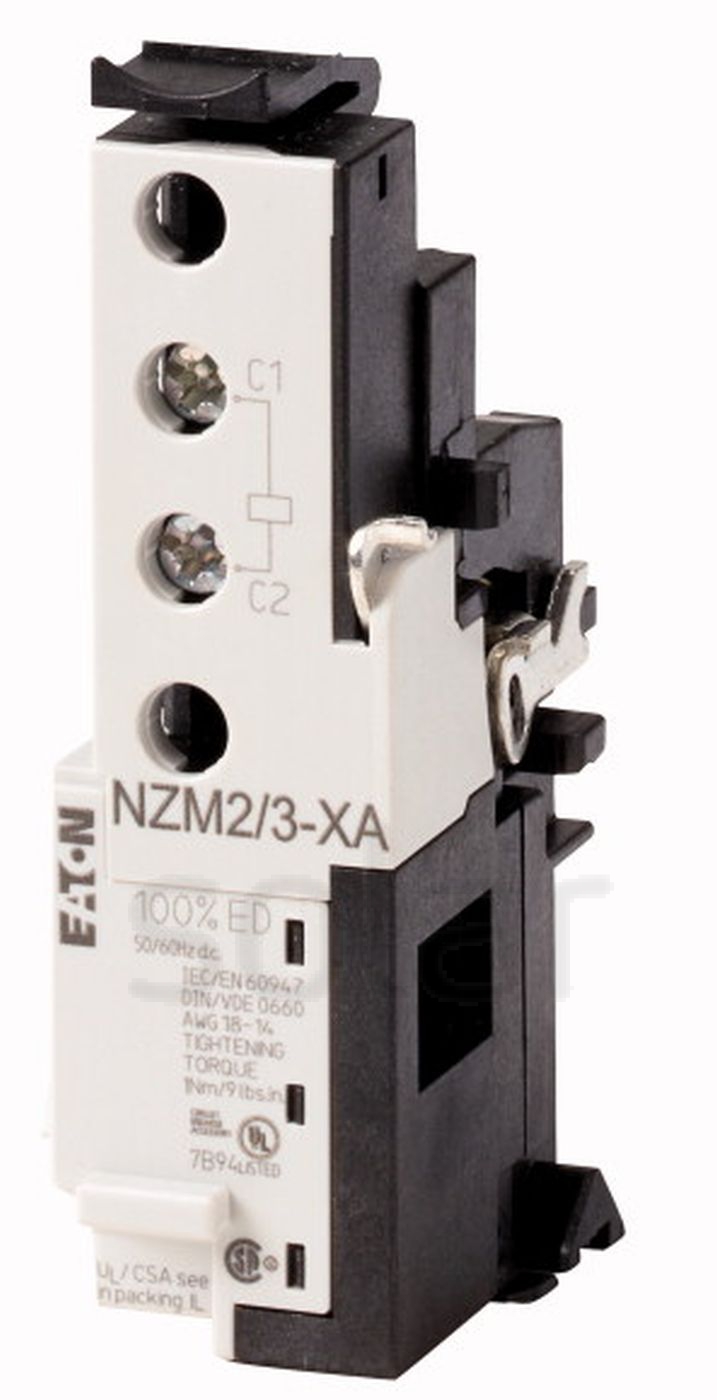

5-11. РАСЦЕПИТЕЛИ НЕЗАВИСИМЫЕ И МИНИМАЛЬНОГО НАПРЯЖЕНИЯ

Независимые (отключающие) расцепители представляют собой прямоходовую или поворотную П-образную магнитную систему, якорь которой после включения катушки ударяет по защелке механизма свободного расцепления. Так как независимые расцепители служат для защиты, их катушка должна срабатывать при подаче напряжения, равного 60—70% номинального. Для надежности желательно, чтобы это напряжение было достаточно для расцепления механизма при искусственно замедленном движении якоря (т.

е. без удара о защелку). Предпочтительнее применять катушки постоянного тока, так как они надежнее. Номинальное напряжение катушки не рекомендуется иметь более 220 в. Для больших напряжений лучше применять катушки с добавочными сопротивлениями. Катушки рассчитываются на пребывание под током в течение около 30 сек. При этом можно рассчитать нагрев катушки, исходя из того, что 70% тепла, выделившегося в ней, идет на повышение температуры меди обмотки. Катушки независимых расцепителей универсальных автоматов разных серий (без добавочных сопротивлений) потребляют при разомкнутой магнитной системе 40—300 Вт при постоянном токе и 100—1 500 ва при переменном токе. Желательно иметь небольшое потребление, чтобы не требовались защитные реле с контактами, могущими включать большой ток, и чтобы не иметь подводящих проводов большого сечения в цепи управления.

Расцепители минимального напряжения обычно имеют П-образную магнитную систему с поворотным якорем. Катушка создает усилия, достаточные только для удержания якоря при нормальном режиме. При напряжениях менее 35 — 70% номинального (и более низких) якорь под действием пружины отпадает и выбивает защелку механизма свободного расцепления. Катушка допускает работу при 110%) номинального напряжения. Так как при любом рабочем напряжении катушка не может преодолеть силу натянутой пружины и притянуть якорь, механизм устроен так, что в отключенном положении автомата специальный рычаг, связанный с подвижной контактной системой, подводит якорь расцепления к сердечнику (или ослабляет натяжение пружины, меняя положение ее конца). В процессе включения рычаг отходит (или натягивается пружина) и расцепитель может сработать, если напряжение недостаточно для удержания якоря.

Обычно нежелательно, чтобы при отключенном автомате катушка расцепителя обтекалась током. В этом случае ее включают через нормально открытые блок- контакты. Тогда механизм должен быть так отрегулирован, чтобы в процессе включения сначала замкнулись блок-контакты и магнитный поток успел вырасти настолько, чтобы удержать якорь, а затем указанный выше рычаг дал возможность расцепителю сработать.

При этом обычно не удается предотвратить временного касания контактов автомата при недопустимо малом напряжении (отключение произойдет, только когда привод дойдет до положения полного включения). Если требуется, чтобы ,при недопустимо малом напряжении контакты хотя бы временно не касались, в цепь катушки нельзя вводить блок-контакты и механизм надо регулировать так, чтобы в самом начале хода расцепитель мог сработать. Тогда катушка расцепителя останется включенной после отключения автомата.

Потребление катушек расцепителей минимального напряжения универсальных автоматов разных серий составляет 2 — 20 Вт при постоянном токе и 15 — 70 ва при переменном. Расцепители минимального напряжения обычно изготовляются в двух исполнениях: мгновенного действия и с выдержкой времени порядка 3 — 5 сек. Последнее исполнение требуется для обеспечения бесперебойности питания. Системы высокого напряжения имеют автоматическое повторное включение, и в случае короткого замыкания на высокой стороне нежелательно мгновенное отключение всех автоматов, имеющих расцепители минимального напряжения. При наличии расцепителя минимального напряжения с выдержкой времени требуется иметь возможность устанавливать на автомате одновременно также и независимый расцепитель, так как из-за наличия выдержки времени у минимального расцепителя им нельзя воспользоваться для отключения автомата под действием защитных реле.

Для чего предназначен расцепитель минимального напряжения. Расцепитель РММ47 от IEK — альтернатива реле напряжения

Современную электрическую сеть невозможно представить себе без необходимых средств защиты, в частности, автоматического выключателя. В отличие от устаревших плавких предохранителей он предназначен для многоразовой защиты сети и электрооборудования. При этом автоматический выключатель защищает от токов короткого замыкания, излишних перегрузок, а некоторые модели даже от недопустимого падения напряжения. И вот в центре всей этой конструкции наиболее значимым элементом является расцепитель автоматического выключателя. Именно от него зависит надежность и скорость срабатывания, поэтому стоит сравнить все существующие на данный момент разновидности.

Сравнение

Итак, в числе первых можно назвать тепловой расцепитель. В силу своей конструкции тепловой расцепитель срабатывает с выдержкой времени. Чем больше превышение тока, тем быстрее срабатывает тепловой расцепитель. Так что время срабатывания может варьироваться от нескольких секунд до часа. Именно поэтому чувствительность автомата, где установлен тепловой расцепитель, всегда определяется времятоковой характеристикой и соответствует классу B, C или D.

Следующая разновидность относится к числу расцепителей мгновенного действия. Речь идет о таком понятии, как электромагнитный расцепитель. Он срабатывает за доли секунды, чем выгодно отличается от тепловых расцепителей. Однако электромагнитный расцепитель имеет и свою особенность – срабатывание происходит при существенно большем превышении номинального тока. Исходя из этого, электромагнитный расцепитель также обладает определенной чувствительностью и относится к одному из классов – A, B, C или D.

Пожалуй, самым эффективным можно назвать электронный расцепитель автоматического выключателя. Быстрая скорость срабатывания и высокая чувствительность делают электронный расцепитель идеальным средством защиты от перегрузок и токов короткого замыкания. По этой причине данный расцепитель мгновенного действия используют на больше токи.

Именно электронный расцепитель зачастую монтируют как на воздушные автоматические выключатели, так и на автоматические выключатели в литом корпусе. Воздушные автоматические выключатели подразумевают открытое исполнение (как правило, в металлическом корпусе) и рассчитаны на силу тока до нескольких тысяч ампер. Как уже было сказано, электронный расцепитель из-за моментальной скорости срабатывания идеально подходит для силовых сетей. Что же касается автоматических выключателей в литом корпусе, то их отличают компактные размеры и закрытое исполнение в корпусе из термореактивной пластмассы. Их удобно монтировать на DIN-рейку, но закрытый корпус подразумевает повышенные требования к надежности расцепителя. Таковым опять же является электронный расцепитель, где отсутствуют подвижные механические элементы.

Принцип работы

Независимо от вида расцепителя принцип его работы основан на размыкании цепи в случае превышения токовых характеристик. Любой расцепитель является неотъемлемой частью автоматического выключателя, встроенной в него или механически связанной с ним. Расцепитель автоматического выключателя под воздействием токов короткого замыкания или при превышении нагрузки инициирует освобождение удерживающего устройства в корпусе автоматического выключателя. В результате этого происходит размыкание электрической цепи.

Конструкция

Конструкция во многом зависит от разновидности расцепителя. Так, основой теплового расцепителя служит биметаллическая пластина – металлическая лента из двух полос, имеющих разные коэффициенты теплового расширения. При прохождении через нее токов, превышающих допустимое значение, биметаллическая пластина деформируется, тем самым, срабатывает механизм расцепления.

У электромагнитного расцепителя конструкция представляет собой соленоид (обмотку цилиндрической формы) с подвижным сердечником. Ток проходит по обмотке соленоида и в случае превышения токовых характеристик сердечник втягивается, воздействуя на размыкающий механизм.

А вот электронный расцепитель автоматического выключателя не основан на механическом воздействии и представляет собой несколько иную конструкцию. Он состоит из контроллера и датчиков тока. Контроллер сравнивает значения датчиков тока с установленными характеристиками, а в случае превышения заданных параметров тока дает сигнал на отключение. Таким образом, электронный расцепитель обладает более гибкими настройками, позволяя настраивать параметры автоматического выключателя под конкретные требования защиты электросети.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеются статьи про различные реле напряжения, как однофазные, так и трехфазные, необходимые для защиты электрооборудования и электроприборов от повышения или понижения напряжения в сети.

Чем грозит отклонение напряжения в сети от нормы и какая величина напряжения является нормой?!

Повторяться не буду — об этом Вы можете почитать в моих следующих статьях, в которых я подробно и последовательно объяснял все эти моменты:

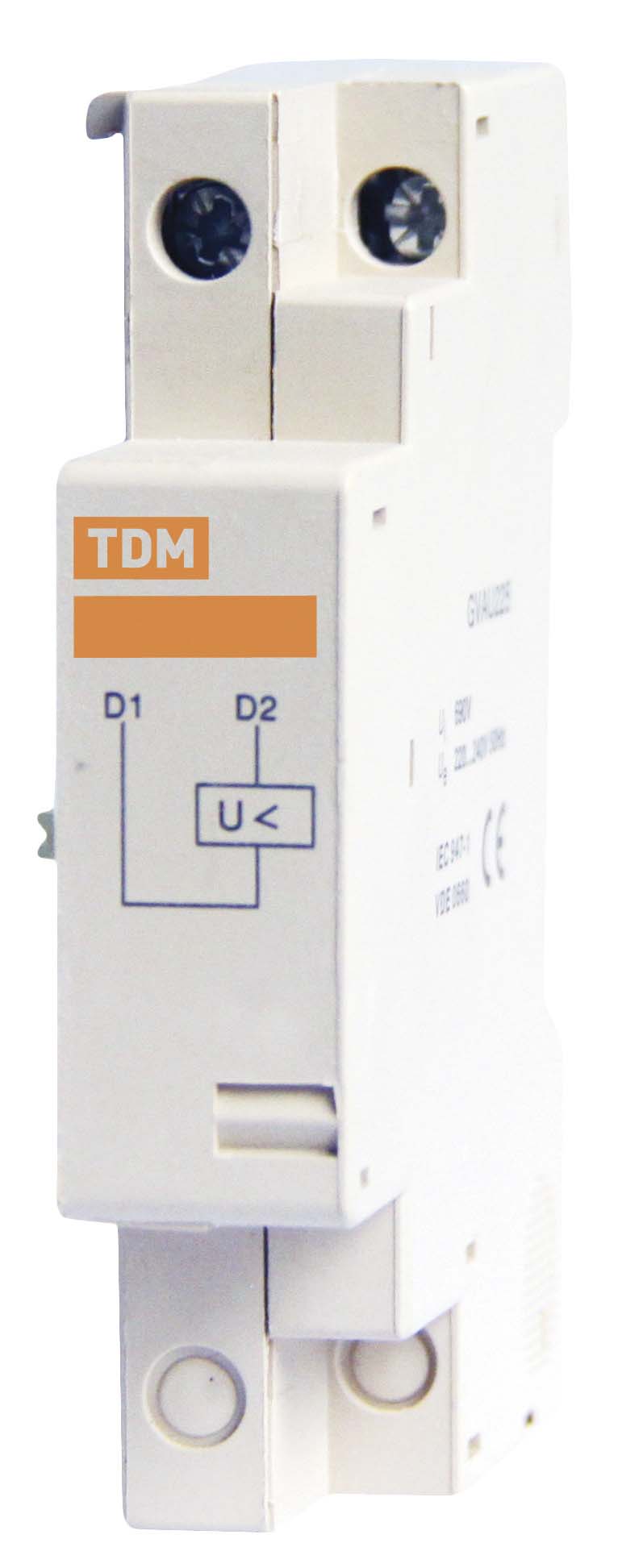

Целью же данной статьи является знакомство с альтернативой перечисленным выше реле напряжения в лице такого простенького на первый взгляд устройства, как расцепитель максимального и минимального напряжения, обозначаемого как РММ47 от компании IEK. Подобные устройства выпускают и другие производители, но в данной статье рассмотрим экземпляр именно от IEK и причем уже обновленной серии (артикул MVA01D-RMM).

И уже по традиции, сначала сделаю небольшой обзор этого устройства, а затем протестирую его работоспособность на реальном примере.

Итак, поехали.

Расцепитель максимального и минимального напряжения РММ47 необходим для контроля величины напряжения в сети. В случае его превышения или понижения, РММ47 воздействует на отключение соответствующего автоматического выключателя.

Краткие технические характеристики РММ47:

номинальное напряжение питания 230 (В)
уставка минимального напряжения 165±10 (В)
уставка максимального напряжения 265±10 (В)
диапазон рабочих напряжений 50 — 275 (В)
время отключения при срабатывании от уставки минимального напряжения 0,2 — 0,5 (сек.)
время отключения при срабатывании от уставки максимального напряжения 0,05 — 0,15 (сек. )
число циклов «включить-отключить» (ВО) — не менее 10000

РММ47 имеет стандартную ширину 18 (мм) и занимает в щите всего один модуль.

Расцепитель РММ47 предназначен для работы в паре с однополюсными, двухполюсными, трехполюсными и даже четырехполюсными автоматами типа ВА47-29, ВА47-29М и даже ВА47-100.

Для автоматов других серий, например ВА88, имеются свои собственные расцепители минимального напряжения РМ-125, РМ-250 и другие.

По дизайну расцепитель полностью идентичен автоматам серии ВА47-29 и ВА47-100.

Расцепитель РММ47 стыкуется с автоматом с правой стороны.

При этом автоматический выключатель обязательно должен быть отключен, а кнопка возврата расцепителя нажата.

Для соединения расцепителя к автомату на его стенке имеются 3 направляющих рифленых стержня, которые плотно вставляются в соответствующие отверстия правого бока автомата.

Помимо направляющих стержней, на расцепителе имеется боковой движущийся шток, который помещается в боковое отверстие автомата.

В случае срабатывания РММ47, шток воздействует на отключающий механизм автомата, тем самым его отключая.

Никаких фиксирующих защелок нет — расцепитель вставляется в автомат до упора.

Как видите, ничего сложного в соединении автомата с расцепителем нет.

Вот так выглядит однополюсный автомат в сборе с расцепителем РММ47.

Аналогичным образом, стыкуется и трехполюсный автомат.

Кстати, расположение автомата с расцепителем может быть как вертикальным, так и горизонтальным — на работоспособность это никак не влияет.

В итоге получается, что с помощью расцепителя РММ47 можно контролировать напряжение не только в однофазной сети, но и в трехфазной, правда вот во втором случае контроль напряжения будет осуществляться исключительно по одной фазе, чего явно не достаточно для трехфазных электроприемников.

Схема подключения расцепителя РММ47

А как же все таки правильно?!

Правильным является подключение расцепителя только после автоматического выключателя. Например, для квартиры это будет являться вводной автомат. Также Вы можете защитить любую и отходящую линию в щите, это все на Ваш выбор.

У расцепителя РММ47 имеется два вывода, обозначаемые как D1 и D2.

Вот схема подключения РММ47, взятая из паспорта.

С нижней клеммы вводного автомата делаем перемычку (фазу) на клемму D2 расцепителя РММ47, а на клемму D1 подключаем ноль, например, с нулевой шины N.

Внимание! Расцепитель можно подключить и наоборот, т.е. на клемму D1 подключить фазу, а на D2 — ноль. Устройство от этого не сгорит, т. к. у него на входе установлен диодный мост и полярность ему не важна.

Для наглядности приведу пример схемы квартирного щита с подключением расцепителя РММ47.

P.S. А я на этом завершаю свою статью. Всем спасибо за внимание, до новых встреч!

Отключающие или независимые расцепители, вызывающие отключение автомата при подаче постороннего импульса. Воздействуя на независимый расцепитель при помощи контактов кнопок управления (см. § 11 – 5) или реле (устройство которых рассматривается в § 12 – 4), можно вызвать отключение автомата; посредством реле это отключение происходит в зависимости от изменения любых электрических и даже неэлектрических величин.

Ток срабатывания независимого расцепителя для данного автомата / Ср 160 X 7: 1 120 а; выдержка времени должна быть 0 33 сек для обеспечения селективности с автоматом, защищающим кабель.

Время срабатывания независимого расцепителя каждой последующей защиты должно быть на 0 15 – 0 2 с больше предыдущей.

Целесообразность использования независимого расцепителя с выбранным током срабатывания оценивается коэффициентом чувствительности.

Номинальный режим работы независимого расцепителя кратковременный.

Если ток срабатывания независимого расцепителя не будет отстроен от тока нагрузки, то возможно отключение оперативного тока раньше, чем закончится отключение выключателей МКП-ПОМ.

Для проверки действия независимого расцепителя измеряется минимальное напряжение надежного отключения автомата этим расцепителем, которое не должно превышать 50 % номинального.

Схемы включения расцепителей.

Схема автомата.

Автоматы могут быть снабжены максимальными, минимальными и независимыми расцепителями. Максимальные расцепи-тели отключают автомат при перегрузках электродвигателя, превышающих допускаемые, или при коротких замыканиях. Минимальные расцепители производят отключения автомата при понижении напряжения в сети ниже допускаемого. Независимые расцепители служат для дистанционного отключения автоматов.

Ряд автоматов позволяют дополнительно устанавливать независимый расцепитель и так называемый нулевой расцепитель. Независимый расцепитель отключает автомат при подаче на его катушку напряжения постоянного тока или однофазного переменного тока. Пускатели электромагнитные предназначены для дистанционного включения в сеть, отключения от сети питания и для защиты от перегрузок потребителей электроэнергии, чаще всего электрических двигателей. Эту функцию также могут осуществлять электромагнитные пускатели. Контактная система состоит из трех главных контактов и одного вспомогательного. Для защиты от перегрузок используют тепловые реле с биметаллическими чувствительными элементами; устройство и принцип работы реле подобно биметаллическому термометру. Контакт реле включается в цепь питания катушки и при срабатывании разрывает ее; пускатель обесточивает цепь питания приемника электроэнергии. Так осуществляется его защита.

Этот же расцепитель выполняет функции независимого расцепителя. Если на нижнюю обмотку YAT2 подать напряжение кнопкой SB, он срабатывает и осуществляет дистанционное отключение.

Выключатели серии АВМ могут снабжаться дополнительно независимым расцепителем на напряжение 24, 48, 110 и 220 В постоянного тока и 127, 220 и 380 В переменного тока и расцепителем минимального напряжения (только неселективным), а также с электромеханическим приводом, приводной рукояткой или рычажным приводом.

Расцепитель максимального и минимального напряжения РММ47

Расцепитель максимального и минимального напряжения РММ47

Давайте познакомимся с простеньким на первый взгляд устройством — расцепителем максимального и минимального напряжения РММ47 от компании IEK и рассмотрим его как альтернативу реле напряжения. Расцепитель максимального и минимального напряжения РММ47 необходим для контроля величины напряжения в сети. В случае его превышения или понижения, РММ47 воздействует на отключение соответствующего автоматического выключателя.

Краткие технические характеристики РММ47:

номинальное напряжение питания 230 (В)
установка минимального напряжения 165±10 (В)
установка максимального напряжения 265±10 (В)
диапазон рабочих напряжений 50 — 275 (В)
время отключения при срабатывании от минимального напряжения 0,2 — 0,5 (сек.)
время отключения при срабатывании от максимального напряжения 0,05 — 0,15 (сек.)
число циклов «включить-отключить» (ВО) — не менее 10000

РММ47 имеет стандартную ширину 18 (мм) и занимает в щите всего один модуль. Расцепитель РММ47 предназначен для работы в паре с однополюсными, двухполюсными, трехполюсными и даже четырехполюсными автоматами типа ВА47-29, ВА47-29М и ВА47-100. Для автоматов других серий, например ВА88, имеются свои собственные расцепители минимального напряжения РМ-125, РМ-250 и другие. По дизайну расцепитель полностью идентичен автоматам серии ВА47-29 и ВА47-100.

Расцепитель РММ47 стыкуется с автоматом с правой стороны. При этом автоматический выключатель обязательно должен быть отключен, а кнопка возврата расцепителя нажата. Для соединения расцепителя к автомату на его стенке имеются 3 направляющих рифленых стержня, которые плотно вставляются в соответствующие отверстия правого бока автомата. Помимо направляющих стержней, на расцепителе имеется боковой движущийся шток, который помещается в боковое отверстие автомата. В случае срабатывания РММ47, шток воздействует на отключающий механизм автомата, тем самым его отключая. Никаких фиксирующих защелок нет — расцепитель вставляется в автомат до упора. Аналогичным образом, стыкуется и трехполюсный автомат.

При подключении расцепителя минимального и максимального напряжения РММ47 зачастую возникают разногласия и ошибки. Кто-то подключает расцепитель до автомата, а кто-то после! А как же все таки правильно?! Правильным является подключение расцепителя только после автоматического выключателя. Например, для квартиры это будет являться вводной автомат. Также Вы можете защитить любую и отходящую линию в щите.

У расцепителя РММ47 имеется два вывода, обозначаемые как D1 и D2. С нижней клеммы вводного автомата делаем перемычку (фазу) на клемму D2 расцепителя РММ47, а на клемму D1 подключаем ноль, например, с нулевой шины N. Расцепитель можно подключить и наоборот, т.е. на клемму D1 подключить фазу, а на D2 — ноль. Устройство от этого не сгорит, т.к. у него на входе установлен диодный мост и полярность ему не важна. Для наглядности приведем пример схемы квартирного щита с подключением расцепителя РММ47.

Даже если Вы подключили расцепитель после автомата, то в любом случае необходимо убедиться в том, что сам автомат подключен соответствующим образом. Я имею ввиду то, чтобы питающая фаза приходила на его неподвижный контакт (верхний зажим), как на схеме выше. Порой в этажных щитах питание к вводным автоматам подключают снизу на подвижный контакт. В таком случае питание для расцепителя придется подключать к верхней клемме автомата на его неподвижный контакт.

Почему акцентируем такое внимание на этом?! При понижении или повышении напряжения в сети, расцепитель срабатывает и приводит своим штоком к отключению автомата, который в свою очередь должен снять напряжение с самого расцепителя, а иначе он сгорит и выйдет из строя. Дело в том, что при выходе напряжения питания за пределы ниже 186 В и выше 260 В, через катушку реле исполнительного механизма размыкателя начинает протекать повышенный ток для ее срабатывания. Время рассчитанное для протекания этого тока заложено в технических характеристиках РММ47 с учетом того, что до истечения допустимого времени сработает автоматический выключатель и отключит всех потребителей, в том числе и катушку. Если же не снять напряжение с расцепителя, то его катушка будет нагреваться от прохождения повышенного тока и просто напросто сгорит. Это значит, что ни в коем случае нельзя подключать РММ47 без автомата или неправильно присоединенным к автомату.

Кроме того, учитывая нагрев катушки толкателя, желательно после каждого срабатывания расцепителя дать ему немного времени остыть. Предположим, что у Вас сработал расцепитель, но напряжение в сети еще находится не в норме. Вы пытаетесь снова взвести расцепитель и включить автомат, что приводит к его очередному отключению. И если продолжать эту процедуру без остановки, то скорее всего он также выйдет из строя.

В общем, если Вы правильно подключите РММ47 и будете придерживаться всех озвученных рекомендаций, то расцепитель РММ47 будет стоять на страже входного напряжения сети Вашей квартиры или дома еще долгое время! После срабатывания расцепителя на его лицевой стороне выскочит кнопка «Возврат» («Reset»). Для повторного включения автомата сначала необходимо нажать на кнопку «Возврат», а уже потом взвести его рукоятку, а иначе автомат просто напросто не включится.

Преимущества и недостатки РММ47

Преимуществом расцепителя минимального и максимального напряжения РММ47 безусловно является его стоимость. По сравнению с самым простым реле однофазного напряжения его стоимость существенно ниже (почти в 1,5 раза). Расцепитель занимает в щите всего один модуль. Это преимущество в основном касается тех, у кого в щите ограничено свободное место. Также расцепитель имеет незамысловатую схему подключения и отсутствие каких-либо настроек — подключил, согласно схемы, и устройство готово к эксплуатации.

Ну вот мы плавно перешли и к недостаткам. Из недостатков, в первую очередь отметим отсутствие повторного включения, или сокращенно, АПВ (автоматическое повторное включение), которое имеется практически у всех реле напряжения. То есть после срабатывания реле и отключения по его команде автомата, включать все это придется вручную и, значит, считать такое устройство полностью автоматическим нельзя.

Еще одним недостатком является нерегулируемый порог срабатывания, для некоторых устройств, например светодиодных ламп и светильников, 265 В может оказаться слишком много. Кроме того скорость срабатывания по верхнему пределу 50-150мсек сильно уступает скорости срабатывания электронных реле напряжения, что важно для различной чувствительной техники.

В общем выбор остается только за Вами! Конечно, лучше предпочесть защиту с помощью полноценного реле напряжения. Однако, если по каким либо причинам установка реле напряжения невозможна, лучше использовать расцепитель минимального и максимального напряжения РММ47, чем вовсе не иметь защиты от перенапряжения на вводе.
