Расчет двухполупериодного выпрямителя со средней точкой: 2.5.2. Двухполупериодный выпрямитель со средней точкой трансформатора

Содержание

Двухполупериодные выпрямители

Введение

Выпрямитель – это механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток. Большинство выпрямителей создаёт не постоянное напряжение и ток, а пульсирующее однонаправленное напряжение и ток, для сглаживания пульсаций которого применяют фильтры.

Из распространенных схем неуправляемых выпрямителей (однополупериодных, двухполупериодных и мостовых) наиболее эффективны двухполупериодные. Сравнение основных их видов – со средней точкой и с удвоителем тока – показывает, что хотя оба выпрямителя имеют одинаковые динамические характеристики, удвоитель больше подходит для использования в области больших токов, так как в нем меньше соединений и потерь на вторичной стороне, а отсутствие средней точки дает возможность выбрать нечетное число витков.

Двухполупериодные выпрямители – это выпрямители, в которых ток через нагрузку будет протекать в одном и том же направлении за оба полупериода.

Двухполупериодные выпрямители могут строятся по мостовой или полумостовой схеме (когда, например, в случае выпрямления однофазного тока, используется специальный трансформатор с выводом от средней точки вторичной обмотки и вдвое меньшим количеством выпрямляющих ток элементов). Такая схема ныне применяется редко, так как более металлоёмка и имеет большее эквивалентное активное внутреннее сопротивление, то есть большие потери на нагрев обмоток трансформатора. При построении двухполупериодного выпрямителя со сглаживающим конденсатором следует всегда помнить, что переменное напряжение всегда измеряется в «действующем» значении, которое в 1,41 раза меньше его максимальной амплитуды, а выпрямленное напряжение на конденсаторе, в отсутствии нагрузки, будет всегда равно амплитудному. Это означает, что, например, при измеренном напряжении однофазного переменного тока 12 вольт до мостового однофазного выпрямителя со сглаживающим конденсатором, на конденсаторе, (в отсутствии нагрузки), будет напряжение до 17 вольт. Под нагрузкой выпрямленное напряжение будет ниже, (но не ниже величины действующего напряжения переменного тока, если внутреннее сопротивление трансформатора – источника переменного тока – принять равным нулю) и зависеть от ёмкости сглаживающего конденсатора.

Выпрямители широко используются в схемах питания различных радиоэлектронных устройств. С помощью выпрямителей возможно преобразование постоянного тока одного напряжения в постоянный ток другого напряжения, что позволяет создать схемы питания с различными напряжениями при наличии одного источника энергии.

1. Литературный обзор двухполупериодных выпрямителей

Двухполупериодные схемы служат основой построения большинства источников питания, используемых в самых различных областях техники. Эти источники обеспечивают постоянным напряжением питания электромашинные приводы механизмов, технологические процессы, электронные устройства. Знание свойств источников питания необходимо инженеру для грамотной их эксплуатации.

Рассмотрим несколько схем двухполупериодных выпрямителей.

1) Схема однофазного двухполупериодного выпрямителя с выводом от средней точки представлена на рисунке 1.

Рисунок 1 – Схема однофазного двухполупериодного выпрямителя с выводом от средней точки

Достоинствами данной схемы является то, что она имеет лучший коэффициент использования вентилей по току, меньшую расчётную мощность трансформатора, меньший коэффициент пульсации выпрямленного напряжения.

К недостаткам схемы следует отнести: плохое использование вентилей по напряжению, высокое обратное напряжение, прикладываемое к выпрямительным диодам, усложнённая конструкция трансформатора.

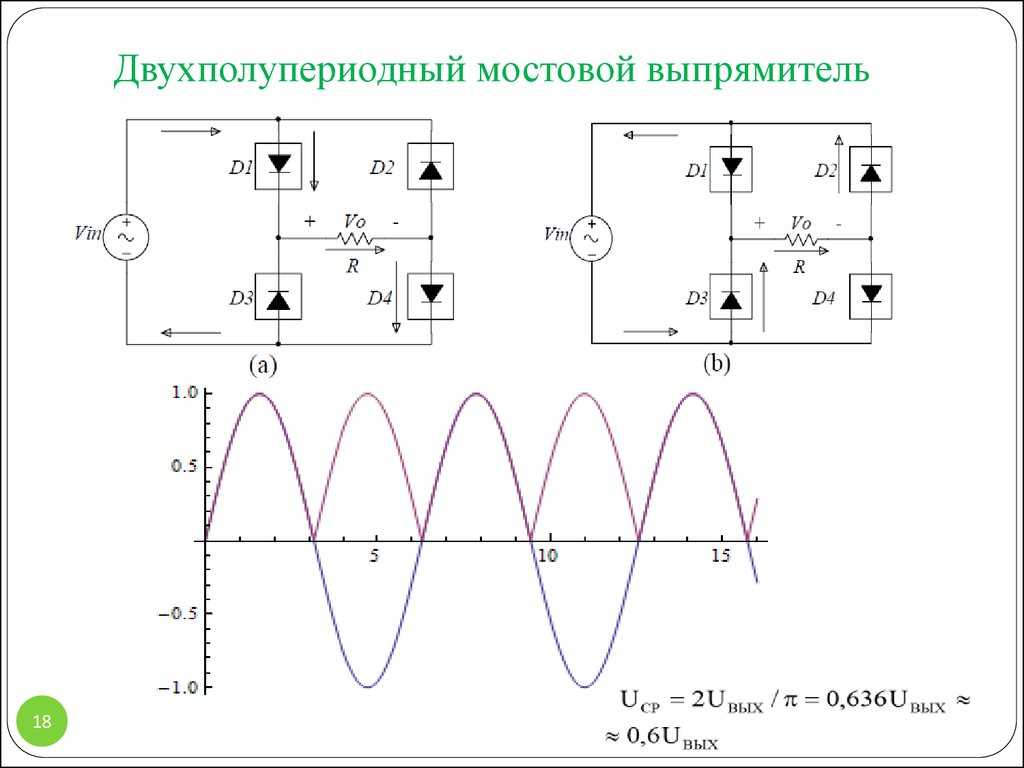

2) Схема однофазного двухполупериодного мостового выпрямителя представлена на рисунке 2.

Рисунок 2 – Схема однофазного двухполупериодного мостового выпрямителя

Главным достоинством мостовой схемы являются: лучший коэффициент использования вентилей по напряжению, меньшая расчётная мощность трансформатора, благодаря этому мостовая схема широко применяется в установках малой и средней мощности, а также простота конструкции трансформатора.

Недостатками мостовой схемы являются: требуется строгая симметрия напряжений на обмотках, две обмотки вместо одной, большое обратное напряжение на диодах, удвоенное количество диодов по сравнению с выпрямителем со средней точкой. Однако суммарное сопротивление постоянному току двух диодов и обмотки мостового выпрямителя чаще оказывается меньше сопротивления одного диода и обмотки выпрямителя со средней точкой.

3) Схема двухполупериодного выпрямителя с удвоением напряжения представлена на рисунке 3.

Рисунок 3 – Схема двухполупериодного выпрямителя с удвоением напряжения

Данную схему используют, когда трудно намотать многовитковую вторичную обмотку, или когда обмотка имеющегося трансформатора дает недостаточное напряжение. Схема удвоения (как и однополупериодного выпрямителя) имеет круто падающую нагрузочную характеристику. Кроме того, при пробое одного из диодов переменное напряжение оказывается приложенным к электролитическому конденсатору, что обычно приводит к его взрыву. Достоинством схемы является то, что конденсаторы несколько сглаживают пульсации выпрямленного тока. Недостатком является то, что данную схему нельзя применять для получения выпрямленного напряжения свыше 200-300 В, так как возможен пробой изоляции в кенотроне между катодами и нитью накала.

4) Схема двухполупериодного выпрямителя с умножением напряжения представлена на рисунке 4.

Достоинством приведенной схемы является возможность получения высоких напряжений без высоковольтного трансформатора. Кроме того, конденсаторы должны иметь рабочее напряжение лишь 2Ет независимо от того, в какое число раз умножается напряжение, и каждый вентиль работает при максимальном обратном напряжении, равном только 2Ет. Если вентили имеют катод, требующий накала (например, кенотроны), то для каждого из них нужна отдельная обмотка накала. Удобнее применять в подобных схемах полупроводниковые вентили.

Рисунок 4 – Схема двухполупериодного выпрямителя с умножением напряжения

Недостатком данной схемы является то, что при включении нагрузочного сопротивления конденсаторы будут разряжаться, и напряжение на них понизится. Чем меньше сопротивление нагрузки, тем быстрее разряжаются конденсаторы и тем ниже становится напряжение на них. Поэтому при недостаточно больших сопротивлениях нагрузки использование подобных схем становится нерациональным.

В соответствии с курсовыми данными, в наибольшей мере схема однофазного двухполупериодного выпрямителя с выводом от средней точки соответствует заданным условиям, поэтому в дальнейшем будем опираться на данную схему.

2. Разработка структурной схемы двухполупериодного выпрямителя с выводом от средней точки

Электрическая структурная схема двухполупериодного выпрямителя с выводом от средней точки представлена на рисунке 5.

ИПрН – источник переменного напряжения,

Т – трансформатор,

Н – активная нагрузка,

АЭ – активные элементы VD1 и VD2.

Рисунок 5 – Структурная схема двухполупериодного выпрямителя с выводом от средней точки

При включении сетевого напряжения (блок 1) на каждой половине вторичной обмотки трансформатора возникает напряжение. Трансформатор (блок 2) требуется для повышения или понижения вторичного напряжения при заданном первичном. Соотношение чисел витков вторичной и первичной обмоток трансформатора определяется величиной постоянного напряжения на выходе выпрямителя.

Вторичные обмотки трансформатора подключены к активным элементам диодам – VD1 и VD2 (блок 3). Диодом называют нелинейный элемент, обладающий весьма малым сопротивлением протеканию тока в прямом направлении по сравнению с обратным.

Ток проходит через один из диодов, затем через активную нагрузку (блок 4) и снова попадает на трансформатор. Активная нагрузка – это полезная мощность, отбираемая любой нагрузкой из электросети и преобразуемая в дальнейшем в любой вид энергии (механическую, тепловую, электрическую и т.п.).

В следующий полупериод полярность на концах обмотки меняется на обратную, и ток проходит через второй диод. Таким образом, переменный ток преобразуется в постоянный.

3. Выбор принципиальной схемы двухполупериодного выпрямителя с выводом от средней точки

Электрическая принципиальная схема двухполупериодного выпрямителя с выводом от средней точки представлена на рисунке 6.

Рисунок 6 – Принципиальная схема двухполупериодного выпрямителя с выводом от средней точки

При включении сетевого напряжения U1 на каждой половине вторичной обмотки трансформатора возникает напряжение U2. В первый полупериод (в интервале времени от 0 до Т/2), когда потенциал точки 1 является положительным относительно точки 0, ток I21 проходит через диод VD1, нагрузку Rн и возвращается к точке 1, через половину вторичной обмотки.

В следующий полупериод полярность на концах обмотки меняется на обратную; диод VD1 закрывается, а диод VD2 открывается. С этого момента проводящим становится диод VD2 и через него начинает протекать ток I22; пройдя через нагрузку, он замыкается через вторую половину вторичной обмотки. Таким образом, через сопротивление нагрузки Rн поочерёдно проходят в одном и том же направлении токи I21 и I22. Эти токи будут одинаковыми, если схема симметрична. Так переменный ток преобразуется в постоянный.

Напряжения U21-0 и U20-2, измеренные на концах 1 и 2 вторичной обмотки трансформатора относительно средней точки 0, являются противофазными.

4. Расчёт двухполупериодного выпрямителя с выводом от средней точки

4.1 Исходные данные

двухполупериодный выпрямитель схема

При расчёте схемы заданными являются величины:

– выпрямленное напряжение на входе фильтра Uн=27В;

– выпрямленный ток Iн=0,5А;

– мощность нагрузки Рн=13,5Вт;

– напряжение сети Uc=220В;

– частота сети f=50Гц

– коэффициент пульсации Кп=0,1

Схема двухполупериодного выпрямителя с выводом от средней точки представлена на рисунке 7.

Рисунок 7 – Схема двухполупериодного выпрямителя с выводом от средней точки.

4.2 Особенности расчёта схемы

Выбор типа диодов.

Определяем обратное напряжение:

Средний ток равен:

Выбираем диод типа КД205Е ГОСТ 94342-69 с

Расчёт трансформатора.

Определяем сопротивление трансформатора:

Напряжение на вторичной обмотке трансформатора равно:

Токи соответственно равны:

Вычисляем габаритную мощность трансформатора, которая для двухполупериодной схемы определяется выражением:

и находим произведение площади сечения сердечника трансформатора Qc на площадь окна сердечника Qо, которое в зависимости от марки провода обмотки равно:

для провода марки ПЭЛ;

для провода марки ПЭШО;

для провода марки ПШД.

Выбираем для нашего примера провод марки ПЭЛ. При этом получаем

Из таблицы «Основные данные типовых Ш-образных пластин трансформатора», по значению QcQо выбираем для сердечника трансформатора пластины типа Ш25 с Qо=15см2, шириной среднего стержня сердечника a=2,5 см, высотой окна h =2,5см и шириной окна b =2,5 см. При этом получаем:

Необходимая толщина пакета пластин будет равна:

Отношение

Определяем число витков и толщину провода d первичной и вторичной обмоток трансформатора:

Расчёт сопротивления нагрузки (Rн).

Определяем напряжение нагрузки:

Рассчитываем сопротивление нагрузки:

Выбираем резистор нагрузки типа ПЭВ-100 56 регулируемый до 56 Ом

ГОСТ 7113-77

Заключение

Двухполупериодный выпрямитель может строиться по мостовой или полумостовой схеме, в случае выпрямления однофазного тока, используется специальный трансформатор с выводом от средней точки вторичной обмотки и вдвое меньшим количеством выпрямляющих ток элементов. Такая схема ныне применяется редко, так как более металлоёмка и имеет большее эквивалентное активное внутреннее сопротивление, то есть большие потери на нагрев обмоток трансформатора. При построении двухполупериодного выпрямителя со сглаживающим конденсатором следует всегда помнить, что переменное напряжение всегда измеряется в «действующем» значении, которое в 1,41 раза меньше его максимальной амплитуды, а выпрямленное напряжение на конденсаторе, в отсутствии нагрузки, будет всегда равно амплитудному. Это означает, что, при измеренном напряжении однофазного переменного тока 12 вольт до мостового однофазного выпрямителя со сглаживающим конденсатором, на конденсаторе, в отсутствии нагрузки, будет напряжение до 17 вольт. Под нагрузкой выпрямленное напряжение будет ниже, но не ниже величины действующего напряжения переменного тока, если внутреннее сопротивление трансформатора – источника переменного тока – принять равным нулю и зависеть от ёмкости сглаживающего конденсатора.

Выбор величины переменного напряжения вторичной обмотки трансформатора, должен строиться исходя из максимальной допустимой величины подаваемого напряжения, а ёмкость сглаживающего конденсатора – должна быть достаточно большой, чтобы напряжение под нагрузкой не снизилось меньше минимально допустимого. На практике также учитывается неизбежное падение напряжения под нагрузкой – на сопротивлении проводов, обмотке трансформатора, диодах выпрямительного моста, а также возможное отклонение от номинального величины питающего трансформатор напряжения электрической сети.

Литература

1. Руденкова В. И. Основные узлы радиоэлектронной аппаратуры. Методика расчёта: Минск, 2008.

2. Ломов И. А., Сапожников Б. И. Выпрямители на полупроводниковых диодах: МГТУ им. Н.Э. Баумана, 1993.

3. Галкин В.И. Промышленная электроника: Высшая школа, 1989.

4. Красько А.С., Скачко К.Г Промышленная электроника: Высшая школа, 1984.

5. Напалков А.Я. Промышленная электроника: Минск, 1972.

6. Москатов Е.А. Справочник по полупроводниковым приборам: Таганрог, 2008.

7. Забродин Ю.С. Промышленная электроника: Высшая школа, 1992.

8. Гершунский Б.С. Расчёт электронных схем: Высшая школа, 1994.

9. Изъюрова Г.И. Расчёт электронных схем. Примеры и задачи: Высшая школа, 1987.

10. Степаненко И.П. Основы микроэлектроники: Лаборатория базовых знаний, 2001.

11. Кастров М.И. Электроника: наука, технология, бизнес: Электроника, 2004.

Нормативная документация

1 ГОСТ 2.301-68 ЕСКД. Форматы.

2 ГОСТ 2.730-73 ЕСКД. Обозначения условные графические в схемах.

3 СТП 7-02 Общие правила оформления дипломных, курсовых, практических работ.

4 ГОСТ 2.730-73 ЕСКД. Обозначения условные графические в схемах. Приборы полупроводниковые.

5 ГОСТ 2.747-68* ЕСКД. Обозначения условные графические в схемах. Размеры условных графических обозначений.

6 ГОСТ 2.004-88 ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических установках вывода ЭВМ.

7 ГОСТ 19.404-79 Пояснительная записка. Требования к содержанию и оформлению.

8 ГОСТ 2.302-68 ЕСКД. Масштабы.

9 ГОСТ 2.102-68* ЕСКД. Виды и комплектность конструкторских документов.

Расчет двухполупериодного выпрямителя со средней точкой

Классификация, свойства, схемы, онлайн калькулятор. Расчёт ёмкости сглаживающего конденсатора. Это нужно знать Весь перечень знаний находится на этой странице. Весь перечень знаний находится на этой странице.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Расчет сглаживащей емкости двухполупериодного выпрямителя со средней точкой

Выпрямители: Однофазный двухполупериодный выпрямитель со средней точкой

Двухполупериодный выпрямитель

Расчет двухполупериодного выпрямителя

Выпрямители. Схемы выпрямления, их расчет

Полупроводниковые однофазные выпрямители блоков питания.

Типы выпрямителей переменного тока

12 Выпрямители. Схемы выпрямления, их расчет

Схемы выпрямителей

Двухполупериодные выпрямители

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ДЛR#346. Двухполупериодный выпрямитель

<div id="yandex_rtb_5" class="yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744136-3";} else{var rtbBlockID="R-A-744136-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_5",blockId:rtbBlockID,pageNumber:5,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_5").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_5");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Расчет сглаживащей емкости двухполупериодного выпрямителя со средней точкой

Однофазный однополупериодный выпрямитель является простейшим и имеет схему, приведенную на рис. В таком выпрямителе ток через нагрузку протекает лишь в течение полупериода сетевого напряжения рис. Такой выпрямитель находит ограниченное применение в маломощных устройствах. Отрицательной чертой однополупериодного выпрямителя является протекание постоянной составляющей тока во входной цепи.

Двухполупериодный выпрямитель со средней точкой представляет собой параллельное соединение двух однополупериодных выпрямителей рис. Диоды схемы проводят ток поочередно, каждый в течение полупериода рис. Двухполупериодный выпрямитель со средней точкой характеризуется довольно высокими технико-экономическими показателями и широко используется в технике.

Недостаток — необходимость двойного количества витков во вторичной обмотке трансформатора. Однофазный мостовой выпрямитель рис. Диоды в рассматриваемой схеме включаются и выключаются парами. Однофазный мостовой выпрямителя. Управляемые выпрямители позволяют регулировать выходное напряжение.

Они построены на основе однополупериодных незапираемых тиристоров рис. Включение тиристоров производится с некоторой задержкой t вкл рис. В свою очередь параметрические стабилизаторы бывают однокаскадными, многокаскадными и мостовыми. Параметрические стабилизаторы осуществляют стабилизацию напряжения за счет изменения параметров полупроводниковых приборов: стабилитронов, стабисторов, транзисторов и др.

Изменяемым параметром полупроводниковых стабилизаторов напряжения является их сопротивление или проводимость. Регулирующий элемент может работать в непрерывном или ключевом режимах. В импульсных стабилизаторах используется ключевой режим работы регулирующего элемента. Коэффициент нестабильности по току — это отношение относительного изменения выходного напряжения к вызвавшему его относительному изменению тока нагрузки :.

Дифференциальное выходное сопротивление стабилизатора — это отношение приращения выходного напряжения к приращению тока нагрузки:. Типовая схема включения стабилитрона а и зависимость ТКН стабилитрона от напряжения и тока стабилитрона. Файловый архив студентов. Логин: Пароль: Забыли пароль? Email: Логин: Пароль: Принимаю пользовательское соглашение. FAQ Обратная связь Вопросы и предложения. Добавил: Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.

Орский гуманитарно-технологический институт филиал ОГУ. Скачиваний: Роль электроники в автом. Характеристики, основные параметры. Полупроводниковые диоды.

Устройство, принцип действия. Схемы включения, характеристики и режим работы биполярных транзисторов. Полевые транзисторы. Устройство, принцип действия, характеристики, основные параметры. Тиристоры: динистры, тринистры. Устройство, вах, основные параметры. Оптоэлектронные приборы: фоторезисторы, свето-, фотодиоды, фототранзисторы, фототиристоры, оптроны. Назначение, характеристики, основные параметры.

Маркировка и обозначение полупроводниковых приборов и интегральных микросхем. Стабилизаторы напряжения и тока: параметрические и компенсационные,их параметры и характеристики. Основные параметры и характеристики усилителей. Обратныесвязи,их влияние на работу усилителя. Операционный усилитель: назначение, устройство, характеристики, типы.

Ключевой режим работы транзистора. Цифровые счётчики. Схемная реализация. Типовые имс. Регистры памяти и регистры сдвига. Оперативные запоминающие устройства озу статического и динамического типа. Принцип построения. Типовые схемы. Аналогово-цифровые преобразователи. Схемы выпрямления, их расчет Однофазный однополупериодный выпрямитель является простейшим и имеет схему, приведенную на рис. Основные параметры однополупериодного выпрямителя: среднее значение выходного напряжения , где ; среднее значение тока на нагрузке выпрямителя ; коэффициент пульсаций выходного напряжения.

Однополупериодная схема выпрямителя Такой выпрямитель находит ограниченное применение в маломощных устройствах.

Выпрямители: Однофазный двухполупериодный выпрямитель со средней точкой

Электротехника шпоры. Поиск по сайту. Линейные цепи тока – основные понятия и определения. Вольт-амперные характеристики нелинейных элементов.

двухполупериодного выпрямителя со средней точкой. .. Для выбора вентилей обычно производится расчет среднего значения то- ка (3). (3).

Двухполупериодный выпрямитель

Обычное питание от распределительной сети предполагает переменное напряжение. Это напряжение можно легко настроить на желаемый уровень, пользуясь встроенными или внешними трансформаторами. Однако многие электронные компоненты, например, электролитические конденсаторы, светодиоды, диодные элементы и транзисторы не предназначены для работы на переменном токе. Для управления цепями с такими компонентами переменное напряжение необходимо преобразовывать в соответствующее постоянное. Для этого служат выпрямители. Для создания выпрямителей требуются элементы, пропускающие ток в одном направлении и блокирующие в другом. Раньше для этой цели использовались электронные лампы. Сейчас повсеместно применяются полупроводниковые диоды. Простейший однофазный однополупериодный выпрямитель представляет собой обычный диод, подключенный последовательно с нагрузкой.

Расчет двухполупериодного выпрямителя

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется.

Ещё в начале ХХ века имел место очень принципиальный спор между корифеями электротехники. Какой ток выгоднее передавать потребителю на большие расстояния: постоянный или переменный?

Выпрямители. Схемы выпрямления, их расчет

Источники вторичного электропитания ИВЭП предназначены для получения напряжения, необходимо для питания различных электронных устройств. Как известно, действующее значение напряжения сети переменного тока составляет В. В то же время для работы электронных приборов необходимо постоянное напряжение, величина которого обычно не превышает нескольких вольт. Вторичные источники получают энергию от первичных источников: сети переменного тока, аккумуляторов и т. Структурная схема ИВЭП, получающего энергию от сети переменного тока, показана на рис.

Полупроводниковые однофазные выпрямители блоков питания.

Однофазный двухполупериодный выпрямитель со средним нулевым выводом вторичной обмотки трансформатора рис. Обратное напряжение на диодах выше в этой схеме, чем в мостовой. Необходимым элементом данного выпрямителя является трансформатор с двумя вторичными обмотками. Выпрямитель со средней точкой является по существу двухфазным, так как вторичная обмотка трансформатора со средней точкой создает две ЭДС, равные по величине, но противоположные по направлению. Диаграммы напряжений и токов, поясняющие работу двухполупериодного выпрямителя со средним выводом на активную нагрузку с учетом потерь в трансформаторе и вентилях, представлены на рис. Двухполупериодная схема выпрямления со средней точкой а и диаграммы напряжений и токов в ней при работе на активную нагрузку б. Вторичные обмотки трансформатора подключены к анодам вентилей VD1 и VD2.

на диодах в двухполупериодном выпрямителе со средней точкой . полной цепи, может поймете и внесете коррективы в расчеты.

Типы выпрямителей переменного тока

Двухполупериодный выпрямитель более распространен, чем однополупериодный, это связано с многочисленными преимуществами такой схемы. Чтобы объяснить, в чем именно заключается преимущество, следует обратиться к теоретическим основам электротехники. В первую очередь рассмотрим отличие двухполупериодного выпрямителя от однополупериодного, для этого нужно понять принцип работы каждого из них. Примеры схем с осциллограммами дадут наглядное представление о преимуществах и недостатках этих устройств.

12 Выпрямители. Схемы выпрямления, их расчет

Схема выпрямителя показана на рис. Каждый вентиль питается от своего участка симметричной вторичной обмотки трансформатора. Поскольку напряжения на крайних выводах вторичной обмотки одинаковы и противофазны, этот выпрямитель иногда называют двухфазным. Напряжение на нагрузке этого выпрямителя — однополярное, кусочно-синусоидальное пульсирующее рис.

Схема выпрямителя показана на рис.

Схемы выпрямителей

Описание: Сравнение основных их видов со средней точкой и с удвоителем тока показывает что хотя оба выпрямителя имеют одинаковые динамические характеристики удвоитель больше подходит для использования в области больших токов так как в нем меньше соединений и потерь на вторичной стороне а отсутствие средней точки дает возможность выбрать нечетное число витков. При построении двухполупериодного выпрямителя со сглаживающим конденсатором следует всегда помнить что переменное напряжение всегда измеряется в действующем значении которое в раза Если эта работа Вам не подошла внизу страницы есть список похожих работ. Так же Вы можете воспользоваться кнопкой поиск. Выпрямитель – это механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток. Большинство выпрямителей создаёт не постоянное напряжение и ток, а пульсирующее однонаправленное напряжение и ток, для сглаживания пульсаций которого применяют фильтры. Из распространенных схем неуправляемых выпрямителей однополупериодных, двухполупериодных и мостовых наиболее эффективны двухполупериодные.

Двухполупериодные выпрямители

Расчет двухполупериодного выпрямителя В схеме двухполупериодного мостового выпрямителя на рис. Поведение двухполупериодного выпрямителя что будет измениться если добавить еще 2 диода вот картинка! Сообщение от raxp Инженегр радиолокационных систем таких систем Круто.

Составить схему двухполупериодного выпрямителя Составить схему двухполупериодного выпрямителя, использовав стандартные диод Д Iдоп 0.

Однофазный полноволновой преобразователь средней точки MCQ [Бесплатный PDF] — Целевой вопрос Ответ на викторину по однофазному полноволновому преобразователю средней точки КПД двухполупериодного выпрямителя с отводом от средней точки составляет ______.

50%
40,6%
81,2%
45,3%

Ответ (подробное решение ниже)

Option 3 : 81.2%

Full wave rectifier

Case 1: During +ve half

D _o ON and D ₁ OFF

V _o = V _с

Случай 2: в течение -5 полугодия

Do OFF и D1 ON

Vo = -Vs

Выходной сигнал: входная мощность.

\(V_{o(avg)}={2V_m\over \pi}\) и \(I_{o(avg)}={2V_m\over \pi R}\)

\(V_{o( rms)}={V_m\over \sqrt{2}}\) и \(I_{o(rms)}={V_m\over \sqrt{2}R}\)

% η = \({V_{ o(ср)}\times I_{o(средн)}\over V_{o(rms) \times I_{o(rms)}}}\)

% η = \({{2V_m\over \pi} \times{2V_m\over \pi R}\over {V_m\over \sqrt{2}}\times {V_m\over \sqrt{2}R}}\)

% η = 81,2%

Ошибки КПД однополупериодного выпрямителя составляет 40,6%

Однофазный двухполупериодный преобразователь средней точки Вопрос 2:

Тиристоры с пиковым номинальным значением прямого тока 2 кВ и средним номинальным током в открытом состоянии 50 А используются в однофазном преобразователе средней точки. Если коэффициент безопасности равен 2,5, мощность, которую может обрабатывать этот преобразователь, составляет ______кВт

Ответ (подробное решение ниже) 12,5–12,75

Таким образом, максимальное напряжение тринистора = \(\frac{2000}{2,5 \times2}\)= 400 В 90\x 50\)

= 12,732 кВт

Однофазный двухполупериодный преобразователь средней точки Вопрос 3:

Каким должен быть номинальный ток двухдиодного двухполупериодного выпрямителя с током нагрузки 4,2 А диоды используются?

1,5 A
2.1 A
1 A
4.1 A

Ответ (подробное решение ниже)

Вариант 2: 2,1 A

Концепция:

Центр.0026

Двухполупериодный выпрямитель с отводом от середины — это устройство, используемое для преобразования входного переменного напряжения в постоянное напряжение на выходных клеммах.
В нем используется трансформатор с отводом вторичной обмотки в центральной точке. И в нем используются только два диода, которые подключены к противоположным концам трансформатора с отводом от середины, как показано на рисунке ниже.
Центральный отвод обычно считается точкой заземления или опорной точкой нулевого напряжения.

9\circ } \right)} \right)\)

\( = \frac{{{V_m}}}{π }\left( { – \left( { – 1} \right) + 1} \right) \)

V0 = 2Vm / π

Теперь мы можем рассчитать средний или средний ток нагрузки, разделив среднее напряжение нагрузки на сопротивление нагрузки RL. Следовательно, средний ток нагрузки определяется как

I0 = V0 / RL

. Ток через каждый диод будет составлять половину тока нагрузки, поскольку каждый диод работает только в течение полупериода.

Расчет:

Ток нагрузки = I ₀ = 4,2 А

Ток через каждый диод = I ₀ / 2 = 4,2 / 2 = 2,1 А

Однофазный двухполупериодный преобразователь со средней точкой Вопрос 4:

В двухполупериодном выпрямителе с центральным отводом, если пиковое напряжение, приложенное между центральным отводом и одной из вторичных цепей, равно 200 В, то диод с обратным смещением применяется с максимальным напряжением:

200 В
100 В
200√2 V
400 V

Ответ (подробное решение ниже)

Вариант 4: 400 В

диод при обратном смещении.

Следующая цепь представляет собой двухполупериодный выпрямитель с отводом от средней точки.

Рассмотрим положительный полупериод, D1 — FB, а D2 — обратное смещение.

В цикле 1 применить KVL

⇒ V0 = Vin

Теперь применим KVL в цикле 2

\({V_{in}} + {V_0} = {V_{{D_2}}}\)

\(\Rightarrow {V_{{D_2}}} = {V_{in}} + {V_{in}} = 2{V_{in}}\)

PIV двухполупериодного выпрямителя с центральным отводом = 2Vin

Расчет:

Учитывая, что центр- двухполупериодный выпрямитель с ответвлениями и Vн = 200 В (пиковое значение) между центральным отводом и одним концом вторичной обмотки.

Пиковое обратное напряжение = 2 В = 400 В

Однофазный полнополупериодный преобразователь средней точки Вопрос 5:

Однофазный двухполупериодный SCR преобразователь со средней точкой с максимальным напряжением средней точки V _м вольт развивает среднее выходное напряжение на резистивной нагрузке при углах задержки срабатывания 0 и π/2 рад. соответственно, как

\(\frac{{2{V_m}}}{\pi },\frac{{{V_m}}}{\pi }\)
\(\frac{{{V_m}}}{ \pi },\frac{{{V_m}}}{{2\pi }}\)
\(\frac{{{V_m}}}{{2\pi }}\;,\frac{{{ V_m}}}{\pi }\)
\(\frac{{{V_m}}}{\pi },\frac{{{-V_m}}}{{2\pi }}\)

Ответ (Подробное решение ниже)

Вариант 1: \(\frac{{2{V_m}}}{\pi },\frac{{{V_m}}}{\pi }\)

Один -фазный двухполупериодный двухполупериодный SCR преобразователь:

В этой схеме используются два тиристора, которые подключены, как показано ниже максимальное напряжение средней точки

Пусть α угол открытия

В _{0 9π {V_m}sinω tdω t\)}

\({V_a} = \frac{{{V_m}}}{{π }}\left[ {1 + cosα } \right]\)

Расчет:

Дано,

α ₁ = 0, α ₂ = π/2

Для первого тиристора среднее выходное напряжение равно

\({V_a} }}{{π }}\left[ {1 + cos0 } \right]\)

В _a = 2В _m / π

Для второго тиристора среднее выходное напряжение равно

\({V_a} = \frac{{{V_m}}}{{π }}\left[ {1 + cos\frac{π}{2} } \right]\)

V _a = V _m / π

Top Однофазный двухполупериодный преобразователь средней точки MCQ Целевые вопросы

Двухполупериодный выпрямитель использует 2 диода. Внутреннее сопротивление каждого диода равно 20 Ом. Среднеквадратичное напряжение вторичной обмотки трансформатора от центрального ответвления до каждого конца вторичной обмотки составляет 50 В, а сопротивление нагрузки составляет 980 Ом. Средний ток нагрузки будет

45 A
4.5 A
45 mA
45 μA

Answer (Detailed Solution Below)

Option 3 : 45 mA

Concept:

Center tapped full wave rectifier:

Двухполупериодный выпрямитель со средним отводом представляет собой устройство, используемое для преобразования входного переменного напряжения в постоянное напряжение на выходных клеммах.
В нем используется трансформатор с отводом вторичной обмотки в центральной точке. И это использует только два диода , которые подключены к противоположным концам трансформатора с отводом от середины, как показано на рисунке ниже. π {{\ rm {V}} _ {\ rm {m}}} sin \ omega t \ ;д\омега т\) 9\circ } \right)} \right)\)
\( = \frac{{{V_m}}}{π }\left( { – \left( { – 1} \right) + 1} \right) \)
В ₀ = 2В _м / π
Теперь мы можем рассчитать средний или средний ток нагрузки, разделив среднее напряжение нагрузки на сопротивление нагрузки R _L . Следовательно, средний ток нагрузки определяется как
I ₀ = V ₀ / R _L
. Если указано внутреннее сопротивление диода, то в этом случае средний ток нагрузки
I ₀ = V ₀ / (R _L + r)
Где r = внутреннее сопротивление диода.
Расчет:
Учитывая, что
ОБСЛОЖИЕ на вторичной стороне В _м = √2 В = √2 × 50 = 70,7 В
Среднее или постоянное выходное напряжение В ₀ = (2 × 70,7) / π = 45 В
Средний или средний ток нагрузки равен
I0 = V0 / (RL + r) = 45/(980 + 20) = 45 мА Скачать решение PDF
Поделиться в WhatsApp
Каким должен быть номинальный ток используемых диодов в двухдиодном двухполупериодном выпрямителе с требуемым током нагрузки 4,2 А?
1,5 А
2,1 А
1 А
4,1 А
Ответ (подробное решение ниже)
Вариант 2: 2,1 А
Концепция:
Двухполупериодный выпрямитель с отводом от середины:
Двухполупериодный выпрямитель с отводом от середины — это устройство, используемое для преобразования напряжения переменного тока на входных клеммах в постоянное напряжение. .
В нем используется трансформатор с отводом вторичной обмотки в центральной точке. И в нем используются только два диода, которые подключены к противоположным концам трансформатора с отводом от середины, как показано на рисунке ниже. 9\circ } \right)} \right)\)
\( = \frac{{{V_m}}}{π }\left( { – \left( { – 1} \right) + 1} \right) \)
V0 = 2Vm / π
Теперь мы можем рассчитать средний или средний ток нагрузки, разделив среднее напряжение нагрузки на сопротивление нагрузки RL. Следовательно, средний ток нагрузки определяется как
I0 = V0 / RL
. Ток через каждый диод будет составлять половину тока нагрузки, поскольку каждый диод работает только в течение полупериода.
Расчет:
Ток нагрузки = I ₀ = 4,2 А
Ток через каждый диод = I ₀ / 2 = 4,2 / 2 = 2,1 А
Скачать решение PDF
Поделиться в WhatsApp
В двухполупериодном выпрямителе с центральным отводом, если пиковое напряжение, прикладываемое между центральным отводом и одной из вторичных цепей, составляет 200 В, то диод с обратным смещением применяется с максимальным напряжением:
200 В
100 В
200√2 V
400 V
Ответ (подробное решение ниже)
Опция 4: 400 В
Концепция:
Пиковое напряжение: это напряжение через DIOD это обратное смещение.
Следующая цепь представляет собой двухполупериодный выпрямитель с отводом от средней точки.
Рассмотрим положительный полупериод, D1 — FB, а D2 — обратное смещение.
В цикле 1 применить KVL
⇒ V0 = Vin
Теперь применим KVL в цикле 2
\({V_{in}} + {V_0} = {V_{{D_2}}}\)
\(\Rightarrow {V_{{D_2}}} = {V_{in}} + {V_{in}} = 2{V_{in}}\)
PIV двухполупериодного выпрямителя с центральным отводом = 2Vin
Расчет:
Учитывая, что центр- двухполупериодный выпрямитель с ответвлениями и Vн = 200 В (пиковое значение) между центральным отводом и одним концом вторичной обмотки.
Пиковое обратное напряжение = 2Vin = 400 В
Скачать решение PDF
Поделиться в WhatsApp
КПД двухполупериодного выпрямителя с отводом от средней точки составляет ______.
50%
40.6%
81.2%
45.3%
Answer (Detailed Solution Below)
Option 3 : 81. 2%
Full wave rectifier
Case 1: В течение +5 полугодия
D _o ВКЛ и D ₁ ВЫКЛ
В _o = В _с
Случай 2: во время -ve половины
Do OFF и D1 ON
Vo = -Vs
Форма выходного сигнала:
Эффективность выпрямления – это отношение выходной мощности постоянного тока к входной мощности переменного тока.
\(V_{o(avg)}={2V_m\over \pi}\) и \(I_{o(avg)}={2V_m\over \pi R}\)
\(V_{o( rms)}={V_m\over \sqrt{2}}\) и \(I_{o(rms)}={V_m\over \sqrt{2}R}\)
% η = \({V_{ o(ср)}\times I_{o(средн)}\over V_{o(rms) \times I_{o(rms)}}}\)
% η = \({{2V_m\over \pi} \times{2V_m\over \pi R}\over {V_m\over \sqrt{2}}\times {V_m\over \sqrt{2}R}}\)
% η = 81,2%
Ошибки КПД однополупериодного выпрямителя составляет 40,6%
Скачать решение PDF
Поделиться в WhatsApp
Однофазный двухполупериодный преобразователь средней точки Вопрос 10:
Двухполупериодный выпрямитель использует 2 диода. Внутреннее сопротивление каждого диода равно 20 Ом. Среднеквадратичное напряжение вторичной обмотки трансформатора от центрального ответвления до каждого конца вторичной обмотки составляет 50 В, а сопротивление нагрузки составляет 980 Ом. Средний ток нагрузки будет
45 A
4.5 A
45 MA
45 мкА
Ответ (подробное решение ниже)
Вариант 3: 45 мА
Концепция:
. :
Двухполупериодный выпрямитель с отводом от середины представляет собой устройство, используемое для преобразования входного переменного напряжения в постоянное напряжение на выходных клеммах.
В нем используется трансформатор с отводом вторичной обмотки в центральной точке. И это использует только два диода , которые подключены к противоположным концам трансформатора с отводом от середины, как показано на рисунке ниже.
Центральный отвод обычно считается точкой заземления или опорной точкой нулевого напряжения. π {{\ rm {V}} _ {\ rm {m}}} sin \ omega t \ ;д\омега т\) 9\circ } \right)} \right)\)
\( = \frac{{{V_m}}}{π }\left( { – \left( { – 1} \right) + 1} \right) \)
В ₀ = 2В _м / π
Теперь мы можем рассчитать средний или средний ток нагрузки, разделив среднее напряжение нагрузки на сопротивление нагрузки R _L . Следовательно, средний ток нагрузки определяется как
I ₀ = V ₀ / R _L
. Если указано внутреннее сопротивление диода, то в этом случае средний ток нагрузки I ₀ = V ₀ / (R _L + r)
Где r = внутреннее сопротивление диода.
Расчет:
Учитывая, что
ОБСЛОЖИЕ на вторичной стороне В _м = √2 В = √2 × 50 = 70,7 В
Среднее или постоянное выходное напряжение В ₀ = (2 × 70,7) / π = 45 В
Средний или средний ток нагрузки равен
I0 = V0 / (RL + r) = 45/(980 + 20) = 45 мА
Однофазный двухполупериодный преобразователь средней точки Вопрос 11:
В двухдиодном двухполупериодном выпрямителе с требуемым током нагрузки 4,2 А, какой номинальный ток должен быть у используемых диодов?
1,5 А
2,1 А
1 А
4,1 А
Ответ (подробное решение ниже)
Вариант 2: 2,1 А
Концепция:
Двухполупериодный выпрямитель с отводом от середины:
Двухполупериодный выпрямитель с отводом от середины — это устройство, используемое для преобразования напряжения переменного тока на входных клеммах в постоянное напряжение. .
В нем используется трансформатор с отводом вторичной обмотки в центральной точке. И в нем используются только два диода, которые подключены к противоположным концам трансформатора с отводом от середины, как показано на рисунке ниже. 9\circ } \right)} \right)\)
\( = \frac{{{V_m}}}{π }\left( { – \left( { – 1} \right) + 1} \right) \)
V0 = 2Vm / π
Теперь мы можем рассчитать средний или средний ток нагрузки, разделив среднее напряжение нагрузки на сопротивление нагрузки RL. Следовательно, средний ток нагрузки определяется как
I0 = V0 / RL
. Ток через каждый диод будет составлять половину тока нагрузки, поскольку каждый диод работает только в течение полупериода.
Расчет:
Ток нагрузки = I ₀ = 4,2 А
Ток через каждый диод = I ₀ / 2 = 4,2 / 2 = 2,1 А

Однофазный двухполупериодный преобразователь средней точки Вопрос 12:
Однофазный источник переменного тока подключается к двухполупериодному выпрямителю через трансформатор. Выпрямитель должен подавать среднее выходное постоянное напряжение V _dc = 400 В на резистивную нагрузку R = 10 Ом. Мощность трансформатора в кВА __________ (в кВА)
Ответ (подробное решение ниже) 19.6 – 19.9
Понятие:
В двухполупериодном выпрямителе через трансформатор,
Среднее выходное напряжение, \({V_0} = \frac{{2{V_m} }}{\pi }\)
Средний выходной ток, \({I_0} = \frac{{{V_0}}}{R}\)
Среднеквадратичное значение выходного напряжения В _или = В _с
Среднеквадратичное значение тока нагрузки, \({I_{or}} = \frac{{{V_s}}}{R}\)
Среднее значение тока диода, \({I_d} = \frac{{{ I_m}}}{2}\)
Среднеквадратичное значение тока диода, I _dr = I _или
Пиковое значение тока диода, I _dm = √2 I _или
Мощность, подаваемая на нагрузку = 3 I _{_или}
Входные Voltamperes = V _S I _или
Расчет:
Учитывая, что выходное напряжение DC (V _DC) = 400 В
Средний выходной подключатель. ) = 400 В
\( \Стрелка вправо \frac{{2{V_m}}}{\pi } = 400\)
\( \Стрелка вправо \frac{{2 \times \sqrt 2 \times {V_s}}}{\pi } = 400\)
⇒ В _с = 444,28 В
Сопротивление нагрузки (R) = 10 Ом
Среднеквадратичное значение тока нагрузки, \({I_{or}} = \frac{{444,28}}{{ 10}} = 44,428\;А\)
номинальная кВА трансформатора = 444,28 × 44,428 = 19,738 кВА
Однофазный двухполупериодный преобразователь со средней точкой Вопрос 13:
В двухполупериодном выпрямителе с центральным отводом, если пиковое напряжение, приложенное между центральным отводом и одной из вторичных цепей, составляет 200 В, то диод с обратным смещением применяется с максимальным напряжением :
200 V
100 V
200√2 V
400 V
Ответ (подробное решение ниже)
Опция 4: 400 В
Концепция:
Peak Inverse Voltage: Это A напряжение на диоде при обратном смещении.
Следующая цепь представляет собой двухполупериодный выпрямитель с отводом от средней точки.
Рассмотрим положительный полупериод, D1 — FB, а D2 — обратное смещение.
В цикле 1 применить KVL
⇒ V0 = Vin
Теперь применим KVL в цикле 2
\({V_{in}} + {V_0} = {V_{{D_2}}}}\)
\(\Rightarrow {V_ {{D_2}}} = {V_{in}} + {V_{in}} = 2{V_{in}}\)
PIV двухполупериодного выпрямителя с центральным отводом = 2Vin
Расчет:
Учитывая это, двухполупериодный выпрямитель с отводом от середины и Vн = 200 В (пиковое значение) между центральным отводом и одним концом вторичной обмотки.
Пиковое обратное напряжение = 2Vin = 400 В
Однофазный двухполупериодный преобразователь средней точки Вопрос 14:
Эффективность двухполупериодного выпрямителя с отводом от середины составляет ______.
50%
40.6%
81.2%
45.3%
Answer (Detailed Solution Below)
Option 3 : 81. 2%
Full wave rectifier
Case 1: В течение +5 полугодия
D _o ВКЛ и D ₁ ВЫКЛ
В _o = V _s
Случай 2: В течение -пятой половины
Do OFF и D1 ON
Vo = -Vs
Форма выходного сигнала:
Эффективность выпрямления постоянного тока выходная мощность к входной мощности переменного тока.
\(V_{o(avg)}={2V_m\over \pi}\) и \(I_{o(avg)}={2V_m\over \pi R}\)
\(V_{o( rms)}={V_m\over \sqrt{2}}\) и \(I_{o(rms)}={V_m\over \sqrt{2}R}\)
% η = \({V_{ о (среднее)} \ раз I_ {о (среднее)} \ над V_ {о (среднеквадратичное значение) \ раз I_ {о (среднеквадратичное значение)}}} \)
% η = \({{2V_m\over \pi}\times{2V_m\over \pi R}\over {V_m\over \sqrt{2}}\times {V_m\over \sqrt{2}R} }\)
% η = 81,2%
Ошибки Эффективность выпрямления однополупериодного выпрямителя составляет 40,6% 2 кВ и средний номинальный ток в открытом состоянии 50 А используются в однофазном преобразователе со средней точкой. Если коэффициент безопасности равен 2,5, мощность, которую может обрабатывать этот преобразователь, составляет ______кВт 90\х50\)
= 12,732 кВт
Цепь трехфазного двухполупериодного выпрямителя (4 цепи)
24.04.2022 Инженер ЭЛЕКТРОННЫЙ 0
В этой статье мы узнаем о схеме трехфазного двухполупериодного неуправляемого выпрямителя (4 цепи): Определить, структуру и принцип каждой схемы трехфазного выпрямителя.
Содержание
Что такое трехфазный двухполупериодный выпрямитель?
Трехфазная двухполупериодная схема неуправляемого выпрямителя представляет собой схему, которая преобразует трехфазное переменное напряжение в постоянное напряжение. В схеме мостового выпрямителя используется шесть диодов. Каждая фаза блока питания подключена к паре диодов, показанных на рисунке ниже.
Что такое трехфазный двухполупериодный выпрямитель?
Трехфазный двухполупериодный выпрямитель имеет большое значение в области силовой электроники. Поскольку эта схема создает выходное напряжение с низкими пульсациями, среднее выходное напряжение высокое. Частота выходного напряжения в шесть раз превышает частоту входного напряжения; это означает меньшую емкостную фильтрацию и гораздо более плавное выходное напряжение.
Предположим, что: мы будем использовать идеальный 3-фазный источник питания. Электропитание 3 фазы амплитудой 380В, частотой 50Гц. Каждая фаза электроснабжения будет сдвинута по фазе на 120 градусов электричества. Уравнение напряжения каждой фазы V1, V2, V3 выглядит следующим образом:
>>>См. также: Принцип работы 4-х цепей трехфазного однополупериодного выпрямителя
Схема трехфазного двухполупериодного выпрямителя (4 схемы)
1. Схема выпрямителя с нагрузкой R2 9148
Трехфазная схема двухполупериодного выпрямителя будет использовать шесть диодов. Каждая фаза питания будет подключаться к средней точке пары диодов. Катоды трех верхних диодов соединены вместе, образуя положительный (+) вывод для нагрузки. А анод трех нижних диодов подключен как отрицательный (-) вывод для нагрузки R.
Цепь трехфазного двухполупериодного выпрямителя с резистивной нагрузкой
– Заметим, что: быть Т/6. Выходное напряжение будет линейным напряжением (линия-линия).
По сравнению с трехфазной схемой однополупериодного выпрямителя цикл выходного напряжения равен T/3. Трехфазная схема двухполупериодного выпрямителя имеет лучшую форму волны выходного напряжения, что снижает емкость фильтрующего конденсатора.
+ Каждый диод будет поочередно проводить около 1/3 цикла. Вышеупомянутый диод будет работать, когда напряжение на его аноде будет самым большим по сравнению с двумя другими диодами. Точно так же диод ниже будет работать, когда напряжение на его катоде будет наименьшим по сравнению с двумя другими диодами.
Заметим, что: выходной ток непрерывен. Диоды будут работать в порядке шести ступеней: D1+D5, D1+D6, D2+D6, D2+D4, D3+D4, D3+D5. Каждая пара диодов будет проводить только 60 ⁰ цикла (T/6) в любой момент времени.
– Принцип работы:
+ В начале цикла V3 (напряжение фазы 3) является самым большим, поэтому D3 проводит, а диоды D1 и D2 меняют направление смещения. В то же время V2 наименьший, поэтому D5 проводит, а D3 и D6 смещены в обратном направлении.
=> Ток начнется с фазы 3 через D3, R, D5 и вернется к фазе 2. Напряжение на нагрузке будет Vo = V3 – V2.
+ При 30 электрических градусах значение V1 самое большое, поэтому D1 проводит. V2 самый маленький, поэтому D5 продолжает проводить ток.
+ 60 электрических градусов позже, V1 — самый большой, а V3 — самый маленький, поэтому диоды D1 и D6 проводят ток.
+ 60 электрических градусов позже, V2 — самый большой, а V3 — самый маленький, поэтому диоды D2 и D6 будут проводить. Принцип действия тот же, что и для другой половины цикла.
– Формула для расчета среднего выходного напряжения
Среднее выходное напряжение и ток находятся по формуле:
См. анимационное видео «Как работает трехфазный двухполупериодный выпрямитель»

2. Схема выпрямителя с нагрузкой RL
Для схемы выпрямителя с индуктивной нагрузкой. Примем L = 0,1 Гн, R = 50 Ом. Мы моделируем схему выпрямителя в программе Psim и получаем следующую форму волны:
Схема трехфазного двухполупериодного выпрямителя с нагрузкой RL
– Принцип работы диоды такие же, как и в схеме выпрямителя с резистивной нагрузкой.
+ Выходной ток имеет небольшие колебания, поскольку характеристики катушки индуктивности не позволяют току через нее резко изменяться. Следовательно, пульсации трехфазного мостового выпрямителя, использующего нагрузку RL, малы.
3. Схема выпрямителя с нагрузкой RLE
Схема выпрямителя с элементами нагрузки, включая: R = 50, L = 0,1 и E = 250; электрическая схема выглядит следующим образом:
Цепь трехфазного двухполупериодного выпрямителя с нагрузкой RLE
– Принцип работы:
+ Напряжение на нагрузке – это линейное напряжение между двумя фазами источника. Когда линейное напряжение больше E, форма сигнала схемы выпрямителя с нагрузкой RLE не отличается от нагрузки RL.
+ Ток через нагрузку постоянный, а выходной ток имеет небольшие колебания. Средний ток цепи выпрямителя с нагрузкой RLE меньше, чем ток цепи выпрямителя с нагрузкой RL (Io = Vo/R). Среднее значение выходного тока: Io = (Vo – E)/R
4. Схема трехфазного выпрямителя с использованием фильтрующего конденсатора
Всем известно, что форма волны выходного напряжения мостовой схемы трехфазного выпрямителя не является стандартным напряжением постоянного тока.
