Расчет электрического сопротивления нихрома. Проволоки, ленты, нити



---

---

---







Электрическое сопротивление – это одна из самых важных характеристик нихрома. Оно определяется многими факторами, в частности электрическое сопротивление нихрома зависит от диаметра проволоки, размера ленты, марки сплава. Общая формула для активного сопротивления имеет вид:

R = ρ · l / S

R – активное электрическое сопротивление (Ом)

ρ – удельное электрическое сопротивление (Ом·мм)

l – длина проводника (м)

S – площадь сечения (мм²)





Значения электрического сопротивления для 1 м нихромовой проволоки Х20Н80







Ø типоразмер мм	Электрическое сопротивление нихрома (теория) Ом
Нихромовая нить Ø 0,01	13000
Нихромовая нить Ø 0,02	3340
Нихромовая нить Ø 0,03	1510
Нихромовая нить Ø 0,04	852
Нихромовая нить Ø 0,05	546
Нихромовая нить Ø 0,06	379
Нихромовая нить Ø 0,07	279
Нихромовая нить Ø 0,08	214
Нихромовая нить Ø 0,09	169
Нихромовая нить Ø 0,1	137
Нихромовая нить Ø 0,2	34,60
Нихромовая нить Ø 0,3	15,71
Нихромовая нить Ø 0,4	8,75
Нихромовая нить Ø 0,5	5,60
Нихромовая нить Ø 0,6	3,93
Нихромовая нить Ø 0,7	2,89
Нихромовая нить Ø 0,8	2,2
Нихромовая нить Ø 0,9	1,70
Нихромовая проволока Ø 1,0	1. 40
Нихромовая проволока Ø 1,2	0,97
Нихромовая проволока Ø 1,5	0,62
Нихромовая проволока Ø 2,0	0.35
Нихромовая проволока Ø 2,2	0,31
Нихромовая проволока Ø 2,5	0,22
Нихромовая проволока Ø 3,0	0,16
Нихромовая проволока Ø 3,5	0,11
Нихромовая проволока Ø 4,0	0,087
Нихромовая проволока Ø 4,5	0,069
Нихромовая проволока Ø 5,0	0,056
Нихромовая проволока Ø 5,5	0,046
Нихромовая проволока Ø 6,0	0,039
Нихромовая проволока Ø 6,5	0,0333
Нихромовая проволока Ø 7,0	0,029
Нихромовая проволока Ø 7,5	0,025
Нихромовая проволока Ø 8,0	0,022
Нихромовая проволока Ø 8,5	0,019
Нихромовая проволока Ø 9,0	0,017
Нихромовая проволока Ø 10,0	0,014





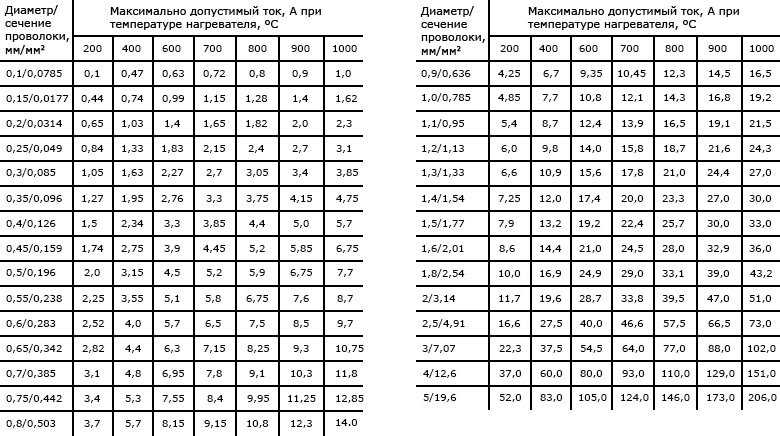

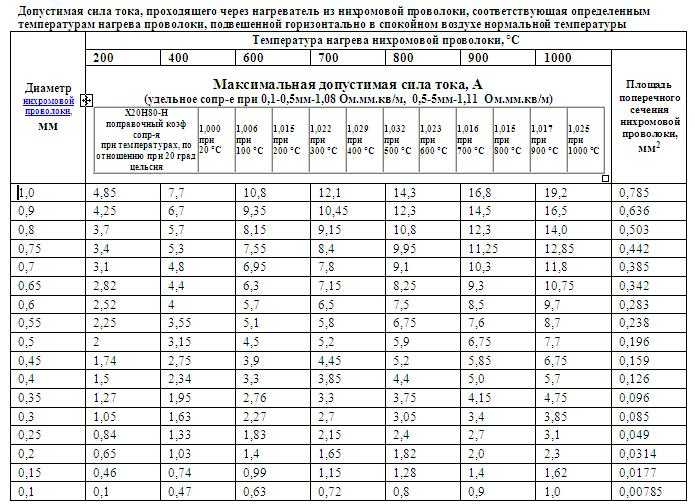

Значения электрического сопротивления для 1м нихромовой ленты Х20Н80







Размер мм	Площадь мм2		Электрическое сопротивление нихрома Ом
Нихромовая лента 0,1х20	2		0,55
Нихромовая лента 0,2х60	12		0,092
Нихромовая лента 0,3×2	0,6		1,833
Нихромовая лента 0,3×250	75		0,015
Нихромовая лента 0,3×400	120		0,009
Нихромовая лента 0,5×6	3		0,367
Нихромовая лента 0,5×8	4		0,275
Нихромовая лента 1,0×6	6		0,183
Нихромовая лента 1,0×10	10		0,11
Нихромовая лента 1,5×10	15		0,073
Нихромовая лента 1,0×15	15		0,073
Нихромовая лента 1,5×15	22,5		0,049
Нихромовая лента 1,0×20	20		0,055
Нихромовая лента 1,2×20	24		0,046
Нихромовая лента 2,0х20	40		0,028
Нихромовая лента 2,0х25	50		0,022
Нихромовая лента  2,0×40	80		0,014
Нихромовая лента 2,5х20	50		0,022
Нихромовая лента 3,0х20	60		0,018
Нихромовая лента 3,0х30	90		0,012
Нихромовая лента 3,0х40	120		0. 009
Нихромовая лента 3,2х40	128		0,009





Спирали нихромовые  марка Х20Н80 или Х15Н60 Нихром только российского производства, высокого качества Нихромовые спирали производятся по техническим требованиям заказчика Качественно в короткие сроки Предлагаем заказывать нихромовые спирали в компании ПАРТАЛ Доставка в любую точу РФ







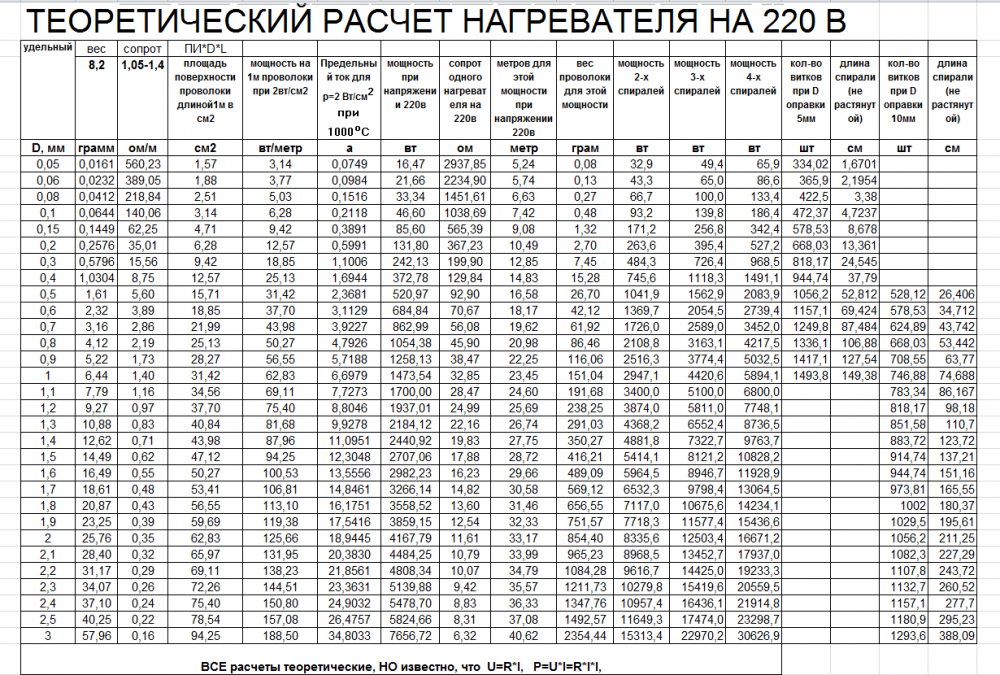

Таблица расчета нихромовой спирали от поставщика Электровек-сталь / Evek

Как рассчитать нихромовую спираль

В термических элементах электроприборов спираль обычно наматывают «на глазок». Необходимое количество витков и температура нагрева подбирается после включения в сеть. При этом нерационально расходуется не только время, но и нихромовая нить. Ознакомившись с приведенной ниже таблицей, вы можете произвести предварительный расчёт для напряжения 220 В при известном удельном сопротивлении нихрома =1,12 Ом·мм²/м. Таблица позволяет определить длину намотки «виток к витку», учитывая толщину нити и диаметр стержня, на который наматывается спираль. Длину провода под напряжение 127 В пересчитывают, используя математическую пропорцию.

Условные обозначения в таблице: D — диаметр стержня, мм; L — длина спирали, см.

диам. нихрома 0,2 мм	диам. нихрома 0,2 мм	диам. нихрома 0,3 мм	диам. нихрома 0,3 мм	диам. нихрома 0,4 мм	диам. нихрома 0,4 мм	диам. нихрома 0,5 мм	диам. нихрома 0,5 мм	диам. нихрома 0,6 мм	диам. нихрома 0,6 мм	диам. нихрома 0,7 мм	диам. нихрома 0,7 мм	диам. нихрома 0,8 мм	диам. нихрома 0,8 мм	диам. нихрома 0,9 мм	диам. нихрома 0,9 мм	диам. нихрома 1,0 мм	диам. нихрома 1,0 мм
D	L	D	L	D	L	D	L	D	L	D	L	D	L	D	L	D	L
1,5	49	1,5	59	1,5	77	2	64	2	76	2	84	3	68	3	78	3	75
2	30	2	43	2	68	3	46	3	53	3	62	4	54	4	72	4	63
3	21	3	30	3	40	4	36	4	40	4	49	5	46	6	68	5	54
4	16	4	22	4	28	5	30	5	33	5	40	6	40	8	52	6	48
5	13	5	18	5	24	6	26	6	30	6	34	8	31			8	33
				6	20			8	22	8	26	10	24			10	30
										10	22

Например, необходимо для напряжения 127 Вольт определить длину намотки нихромового провода сечением 0,5 мм на стержень Ø 5 мм.

Из таблицы видно, что длина такого провода для напряжения 220 Вольт = 30 см. Далее следует арифметическая пропорция: 220 В — 30 см 127 В — X см, тогда: Х =127×30 / 220 = 18 см. Намотав провод, подключите его к электросети и убедитесь, что всё правильно. У закрытых спиралей длину намотки увеличивают на одну треть от значения, приведенного в таблице. (В. ДОРОГОВ Моделист-Конструктор, 1986 г.)

Купить по конкурентной цене

На складе ООО «Электровек-сталь» представлен разнообразный ассортимент жаропрочных проволок. Поставляем сертифицированную продукцию из фехрали и нихрома. Мы ценим время своих клиентов, поэтому всегда рады оказать посильную помощь с выбором. К вашим услугам опытные менеджеры-консультанты. Качество продукции гарантируется строгим соблюдением норм производства. Выполнение заказов занимает минимальное время. Оптовым клиентам предоставляются скидки.

Расчет нихромовой спирали от продавца “Auremo”. Купи сегодня. ГОСТ/Ауремо

Расчет нихромовой спирали Лента сопротивления, нихром Сопротивление нихромовой проволоки Удельное сопротивление нихрома Сварка и пайка нихрома Зависимость сопротивления нихрома от температуры

Расчет нихромовой спирали

Намотка нихромовой нити в нагревательных приборах, как правило, производится «на глаз», а необходимое количество витков подбирается исходя из предположения, что нагревательная проволока после включения в сети. Такой процесс отнимает расточительное время, приводит к большим потерям ценного нихрома. В приведенной ниже таблице вы можете оптимизировать процесс расчета. Все цифры даны для нити, соответственно известное удельное сопротивление нихрома равно 1,12 Омхмм2/м при напряжении 220 В. По этой таблице легко определить диаметр стержня, на который намотана спираль, и длина стержня при намотке «виток в виток» зависит от толщины проволоки. Длина спирали при другом напряжении пересчитывается по обычной математической пропорции.

Условные обозначения: длина вала L, мм; диаметр хвостовика — D, мм.

Нихромовая нить, Ø 0,2 мм

D	л	длина резьбы
1,5	40	942
2	30	942
3	20	942
4	15	942
5	12	942
6	10	942

Нихромовая нить, Ø 0,3 мм

D	л	длина резьбы
1,5	60	942
2	45	942
3	30	942
4	22	942
5	18	942
6	15	942

Нихромовая нить, Ø 0,4

D	л	длина резьбы
1,5	80	942
2	60	942
3	40	942
4	30	942
5	24	942
6	20	942

Проволока нихромовая Ø 0,5

D	л	длина провода
1,5	100	942
2	75	942
3	50	942
4	39	942
5	30	942
6	24	942

Проволока нихромовая, Ø 0,6

D	л	длина провода
1,5	120	942
2	90	942
3	60	942
4	45	942
5	36	942
6	30	942

Проволока нихромовая, Ø 0,7

D	л	длина провода
1,5	140	942
2	105	942
3	70	942
4	52	942
5	42	942
6	35	942

Нихромовая проволока, Ø 0,8

D	л	длина провода
1,5	160	942
2	120	942
3	80	942
4	60	942
5	48	942
6	40	942

Проволока нихромовая Ø 0,9

D	л	длина провода
1,5	180	942
2	1120	942
3	90	942
4	66	942
5	48	942
6	45	942

Содержащиеся в таблице результатов легко проверить по следующей формуле. Длина резьбы (в мм) = пDLстержня/толщина резьбы , где p =3,1415926, D — диаметр стержня (в мм). Если, например, необходимо определить при напряжении 127 В на длине стержня диаметром 4 мм, для намотки нити толщиной 0,3 мм. из таблицы видно, что длина стержня при напряжении 220 В равна 22 мм. Делаем обычное соотношение: 22мм — 220; X — 127, видимый: X = 22×127/220 = 12,7 мм. Соответственно уменьшилась и длина резьбы. При намотке спирали не нужно обрезать, подключите ее к источнику питания, убедитесь, что намотка правильная. Замкнутая спираль увеличивает длину намотки на 1/3 значения, указанного в таблице.

Поставщик

Поставщик «Ауремо» предлагает купить нихромовую проволоку сегодня на выгодных условиях. Поставляем нить из нихрома и фехрали в розницу и оптом. Продукция сертифицирована, Мы ценим наших клиентов и всегда готовы помочь вам с оптимальным выбором. Предлагает опытных менеджеров-консультантов. Купить нихромовую проволоку сегодня. Соответствие ГОСТу и международным стандартам качества, цена оптимальная от поставщика. Оптовым покупателям цена — снижена.

Таблица расчета нихромовой спирали от поставщика Электро-В-сталь/Эвек

Как рассчитать нихромовую спираль

В тепловых элементах электроприборов спираль обычно наматывают «на глаз». Необходимое количество витков и температура нагрева выбираются после подключения к сети. При этом нерациональный расход не только времени, но и нихромовой нити. Ознакомившись с приведенной ниже таблицей, вы можете сделать предварительный расчет на напряжение 220 В при известном удельном сопротивлении нихрома = 1,12 Ом · мм ² /м. Таблица позволяет определить длину намотки «виток на виток» с учетом толщины нити и диаметра стержня, на который наматывается спираль. Длина 127-вольтового провода пересчитывается по математической пропорции.

Условные обозначения в таблице: D — диаметр стержня, мм; L — длина спирали,

Диам. Нихром 0,2 мм	Диам. Нихром 0,2 мм	Диам. Нихром 0,3 мм	Диам. Нихром 0,3 мм	Диам. Нихром 0,4 мм	Диам. Нихром 0,4 мм	Диам. Нихром 0,5 мм	Диам. Нихром 0,5 мм	Диам. Нихром 0,6 мм	Диам. Нихром 0,6 мм	Диам. Нихром 0,7 мм	Диам. Нихром 0,7 мм	Диам. Нихром 0,8 мм	Диам. Нихром 0,8 мм	Диам. Нихром 0,9 мм	Диам. Нихром 0,9 мм	Диам. Нихром 1,0 мм	Диам. Нихром 1,0 мм
Д	л	Д	л	Д	л	Д	л	Д	л	Д	л	Д	л	Д	л	Д	л
1,5	49	1,5	59	1,5	77	2	64	2	76	2	84	3	68	3	78	3	75
2	тридцать	2	43	2	68	3	46	3	53	3	62	4	54	4	72	4	63
3	21	3	тридцать	3	40	4	36	4	40	4	49	5	46	6-й	68	5	54
4	16	4	22	4	28	5	тридцать	5	33	5	40	6-й	40	8	52	6-й	48
5	13	5	18	5	24	6-й	26	6-й	тридцать	6-й	34	8	31			8	33
				6-й	20			8	22	8	26	10	24			10	тридцать
										10	22

Например, необходимо для напряжения 127 Вольт определить длину намотки нихромовой проволоки сечением 0,5 мм на стержень Ø 5 мм.
