Калькулятор параметрического стабилизатора напряжения

Стабилизатор напряжения – это преобразователь электрического напряжения, предназначенный для поддержания уровня выходного напряжения в заданных пределах. В реальных схемах много факторов которые могут повлиять на изменение выходного напряжения: значение входного напряжения, сопротивление нагрузки, температуры и другие внешние воздействия. В качестве примера такого стабилизатора рассмотрим параметрический стабилизатор. Основным элементом простого стабилизатора используется полупроводниковый стабилитрон, который работает в области электрического пробоя на обратном участке вольтамперной характеристики. Для правильной работы стабилитрон должен подключаться в обратном направлении. При этом его ток подбирается таким образом, чтобы при изменении тока нагрузки, напряжение на ней не изменялось. Наиболее важным параметром стабилитрона является напряжение стабилизации. Стабилитроны производят на напряжение от 3 до 400 В.

Оно зависит от толщины p-n перехода. При этом в зависимости от толщины перехода пробой бывает лавинным или туннельным. Другие параметры стабилитронов: номинальный ток I ном и пределы его изменения I стmin … Iстmax; максимальная допустимая мощность рассеивания P доп = U ст × I стmax; дифференциальное сопротивление на рабочем участке rd; температурный коэффициент напряжения (ТКН). КПД параметрического стабилизатора, будет определяться отношением мощности, отдаваемой в нагрузку к входной мощности и к сожалению эти значения не всегда велики.

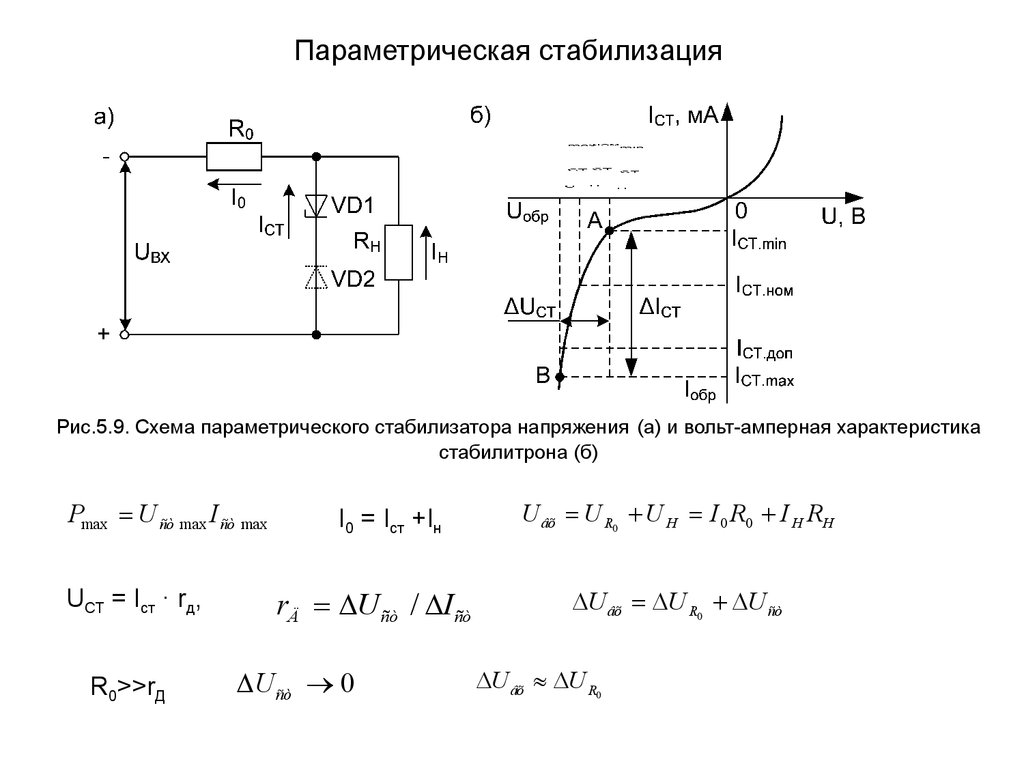

Работа стабилизатора основана на свойстве стабилитрона в момент пробоя. Напряжение на стабилитроне практически не изменяется на рабочем участке между точками А и B.

Iст – ток через стабилитрон

Iн – ток нагрузки

Rн – сопротивление нагрузки

R0 – балластный резистор (ограничительный, гасящий)

Uвых

= Uст

Uвх – входное напряжение

Основные дестабилизирующие факторы: изменение входного напряжения и изменение тока потребления. В приведенной на рисунке схеме при постоянном входном напряжении ток I всегда будет стабильным. Если нагрузка будет потреблять меньше тока, то его излишки уйдут в стабилитрон, т.е. I = Iст + Iн. Отсюда важное замечание: максимальный ток нагрузки не может превышать максимальный ток стабилитрона. Другой вариант дестабилизации – это изменение входного напряжения. Изменение входного напряжения, изменяет ток через балластный резистор Ro и через стабилитрон. Изменение тока через стабилитрон в диапазоне от Iстmin до Iстmax (от точки А до точки В) практически не приводит к изменению напряжения на стабилитроне, а значит и нагрузке. То есть, излишки входного напряжения гасятся балластным резистором.

Введите данные напряжений и силы тока для расчета

3-й шаг

Максимальный ток нагрузки не может превышать максимальный ток стабилитрона.

Рассчитанные результаты:

R0  =   Ом

Мощность  =   Вт

Поиск стабилитрона на сайте

Найти на сайте

Поиск резистора на сайте:

Внимание! Производители объединяют резисторы в серии или ряды: E6, E12, E24…
Для подбора компонента будет использована серия E24.

Найти на сайте

Обнаружили ошибку или неточность в работе калькулятора? Сообщите нам об этом.
Соблюдайте технику безопасности во время работы с электронными компонентами!

Зенеровский ток Калькулятор | Вычислить Зенеровский ток

✖Входное напряжение определяется как напряжение, необходимое на входной клемме электронного устройства для обеспечения протекания через него тока.ⓘ Входное напряжение [V

i]

AbvoltАттовольтсантивольтДецивольтДекавольтEMU электрического потенциалаESU электрического потенциалаФемтовольтГигавольтГектовольткиловольтМегавольтмикровольтмилливольтНановольтпетавольтпиковольтПланка напряженияStatvoltТеравольтвольтВатт / АмперЙоктовольтЦептовольт

+10%

-10%

✖Напряжение Зенера — это напряжение на нагрузочном резисторе, который подключен параллельно стабилитрону.ⓘ Напряжение Зенера [Vz]

AbvoltАттовольтсантивольтДецивольтДекавольтEMU электрического потенциалаESU электрического потенциалаФемтовольтГигавольтГектовольткиловольтМегавольтмикровольтмилливольтНановольтпетавольтпиковольтПланка напряженияStatvoltТеравольтвольтВатт / АмперЙоктовольтЦептовольт

+10%

-10%

✖Сопротивление стабилитрона определяется как сопротивление, предлагаемое сопротивлением стабилитрона, когда он находится в рабочем режиме.

ⓘ Зенеровское сопротивление [Rz]

AbohmEMU сопротивленияESU сопротивленияExaohmГигаомкилооммегаоммикроомМиллиомНаномомПетаомПланка сопротивлениеКвантованная Hall СопротивлениеВзаимный СименсStatohmВольт на АмперYottaohmZettaohm

+10%

-10%

✖Ток в стабилитроне определяется как ток, проходящий через стабилитрон, когда он находится в рабочем режиме.ⓘ Зенеровский ток [IZ]

AbampereАмперАттоамперБайотсантиамперСГС ЭМБлок ЭС СГСДециамперДекаампереEMU текущегоESU текущегоExaampereФемтоамперГигаамперГилбертгектоамперкилоамперМегаампермикроамперМиллиампернаноамперПетаамперПикоамперStatampereтераамперЙоктоампереЙоттаампереZeptoampereZettaampere

⎘ копия

👎

Формула

сбросить

👍

Зенеровский ток Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1. Преобразование входов в базовый блок

Входное напряжение: 12 вольт –> 12 вольт Конверсия не требуется

Напряжение Зенера: 10.6 вольт –> 10.6 вольт Конверсия не требуется
Зенеровское сопротивление: 8 ом –> 8 ом Конверсия не требуется

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

0.175 Ампер –>175 Миллиампер (Проверьте преобразование здесь)

< 10+ Диоды Калькуляторы

Зенеровский ток формула

Ток в стабилитроне = (Входное напряжение-Напряжение Зенера)/Зенеровское сопротивление
IZ = (Vi-Vz)/Rz

Каково применение стабилитрона?

Стабилитроны используются для регулирования напряжения, в качестве опорных элементов, ограничителей перенапряжения, а также в коммутационных устройствах и схемах ограничения.

Напряжение нагрузки равно напряжению пробоя VZ диода. Последовательный резистор ограничивает ток через диод и сбрасывает избыточное напряжение, когда диод открыт.

Что такое стабилизатор стабилитрона?

Стабилитроны можно использовать для получения стабилизированного выходного напряжения с низкой пульсацией в условиях переменного тока нагрузки. Пропуская небольшой ток через диод от источника напряжения через подходящий токоограничивающий резистор (RS), стабилитрон будет проводить ток, достаточный для поддержания падения напряжения на уровне Vout. Функция регулятора напряжения заключается в обеспечении постоянного выходного напряжения на нагрузку, подключенную параллельно ему, несмотря на колебания напряжения питания или изменения тока нагрузки. Стабилитрон будет продолжать регулировать свое напряжение до тех пор, пока ток удержания диодов не упадет ниже минимального значения тока в области обратного пробоя.

Share

Copied!

Калькулятор стабилитрона

и стабилизатора напряжения стабилитрона

Формулы и уравнения для калькулятора регулятора напряжения ZenerEd & Zener

Серия Ток

I S = V в – v Z / R S . Опять же)

Напряжение нагрузки

В L = В Z

Изменение напряжения нагрузки

∆V L = I Z x R Z

Выход (Регулируемый) Напряжение

V Out = V v
= V v = = V v = =

V
v =
=

V V = =

V V . в – (I Z + I L ) / R S = (V в – I S ) / R S

DOAD 9 9000.

. L  = V L  / R L

Zener Current

I Z = I S – I L

OUT RIPPLE

V R 65 (Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out Out) R (in) x (R Z /R S )

Максимальное сопротивление серии

R S (макс) = R L (мин)

x (v (r) В   (МИН)  / В z ) -1]

Максимальное сопротивление серии

R S (MAX) = R L (MIN) X [(V в (мин) -V Z . ) / I L (MAX) ]

или последовательность последовательности

R S = (V L – V OUT ) / (I Z + I L ) 5555555555555559 55555559 =  (V – V из ) / (I S )

Значение резистора

R = [(V в (мин. ) – V Out ) / (I L + 10)]

Сила резистора

R P = = = =

R P = = = =

R P =

R . (V в (MAX) – V OUT ) 2 / R

Мощность ZenerEde DEODE

Z P = (V в (MIN) = (V в (MIN). ВЫХ ) / R) x В ВЫХ

Введите значение и нажмите «Рассчитать». Результат будет отображаться.

Связанные электрические калькуляторы:

  • Калькулятор автоматического выключателя Калькулятор с примерами
  • Усовершенствованный калькулятор падения напряжения
  • Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
  • AWG/SWG в мм/мм2, дюйм/дюйм3 и kcmil Калькулятор и преобразование
  • Калькулятор стандартного калибра проводов
  • «SWG» — таблица и таблица размеров SWG
  • Калькулятор американского калибра проводов
  • «AWG» — таблица размеров AWG и таблица
  • Конденсаторная батарея в кВАр и мкФ Калькулятор для коррекции коэффициента мощности
  • Калькулятор коррекции коэффициента мощности
  • — как найти конденсатор PF в мкФ и кВАр?
  • Правило делителя напряжения – Калькулятор, примеры и приложения
  • Калькулятор цветового кода резистора — 3, 4, 5 и 6 полос
  • Калькуляторы для электротехники и электроники

Показать полную статью

Калькулятор мощности, напряжения, тока и сопротивления (P, V, I, R)

Калькулятор срока службы батареи

Похожие статьи

Кнопка «Вернуться к началу»

Стабилитрон в качестве регулятора напряжения, откуда берутся формулы?

Задавать вопрос

спросил

Изменено 7 лет назад

Просмотрено 9к раз

\$\начало группы\$

В настоящее время я изучаю приведенную выше схему и пытаюсь лучше понять ее. Я нашел следующие форумы для расчета Rs Max и Rs Min:

$$R_Smax = R_L(\frac{V_{in}} {V_z}-1)$$

Что, я думаю, происходит от:

$$V_{in} = IR_{total}$$ $$V_{in} = I(R_S+R_L)$$ $$\frac{V_{in}}{(R_S+R_L)} = I$$ $$\frac{V_{in}}{(R_S+R_L)} = \frac{V_z}{R_L}$$ $$V_z = \frac{V_{in}R_L}{(R_S+R_L)}$$

Отсюда:

$$R_Smax = R_L(\frac{V_{in}}{V_z}-1)$$

Стабилитрон и резистор L в параллельной цепи? потому что, если формула взята оттуда, это все равно, что сказать, что стабилитрон включен последовательно с Rs, но из того, что я вижу на чертеже схемы, резистор L подключен параллельно стабилитрону, так почему бы не использовать формулу нагруженного делителя потенциала? в отличие от потенциального делителя? плюс это все равно, что сказать, что текущий Is будет таким же, как текущий в IL….

$$I_S = I_Z + I_L$$

Верно ли это?

, если кто-то может мне это объяснить, я был бы признателен, это беспокоило меня несколько дней.

\$\конечная группа\$

1

\$\начало группы\$

Все ваши предположения совершенно верны.
