При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку). Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току).

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2), где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения. Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

• Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
• Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

• Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
• Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Калькулятор расчета сечения по диаметру

Для простоты вычислений разработан калькулятор расчета сечения кабеля по диаметру. В его основе лежат формулы, по которым можно найти площадь сечения одножильных и многожильных проводов.

Измерять сечение нужно измеряя жилу без изоляции иначе нечего не получится. Когда речь идет о вычислении десятков и сотен значений, онлайн-калькулятор способен существенно упростить жизнь электрикам и проектировщикам электрических сетей за счет удобства и повышения скорости расчетов. Достаточно ввести значение диаметра жилы, а при необходимости указать количество проволок, если кабель многожильный, и сервис покажет искомое сечение провода.

Три основных способа определения диаметра провода

Способов есть несколько, но в основе каждого из них лежит определение диаметры жилы с последующими вычислениями окончательных результатов.

Способ первый. С помощью приборов. На сегодня есть ряд приборов, которые помогают измерить диаметр провода или жилы провода. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (смотрите ниже).

Этот вариант в первую очередь подойдет для профессиональных электриков, которые постоянно занимаются монтажом электропроводки. Наиболее точные результаты можно получить с помощью штангенциркуля. Эта методика имеет преимущества в том, что возможно проводить измерения диаметра провода даже на участке работающей линии, например, в розетке.

После того, как вы измерили диаметр провода, необходимо провести подсчеты по следующей формуле:

Необходимо помнить, что число «Пи» составляет 3,14, соответственно, если мы разделим число «Пи» на 4, то сможем упростить формулу и свести вычисления к умножению 0,785 на диаметр в квадрате.

Способ второй. Используем линейку. Если вы решили не тратить деньги на прибор, что логично в данной ситуации, то можете использовать простой проверенный способ для измерения сечения провода или провода?. Вам понадобится простой карандаш, линейка и проволока. Зачищаете жилу от изоляции, плотно накручиваете ее на карандаш, и после этого линейкой измеряете общую длину намотки (как показано на рисунке).

Затем длину намотанной проволоки делите на количество жил. Полученное значение и будет диаметром сечения провода.

Но при этом необходимо учитывать следующее:

• чем больше жил вы намотаете на карандаш, тем более точный будет результат, количество витков должно быть не меньше 15;
• витки прижимайте плотно к друг другу, чтобы между ними не оставалось свободного пространства, это значительно уменьшит погрешность;
• проведите замеры несколько раз (меняйте при этом сторону замера, направление линейки и др.). Несколько полученных результатов поможет вам опять же избежать большой погрешности.

Обратите внимание и на минусы данного способа измерения:

1. Измерить можно только сечение тонких проводов, так как толстый провод вам с трудом удастся намотать на карандаш.
2. Для начала вам нужно будет приобрести маленький кусочек изделия, прежде чем делать основную покупку.

Формула, о которой говорили выше, подходит для всех измерений.

Способ третий. Пользуемся таблицей. Чтобы не проводить расчеты по формуле, вы можете использовать специальную таблицу, в которой указан диаметр провода? (в миллиметрах) и сечение проводника (в миллиметрах квадратных). Готовые таблицы дадут вам более точные результаты и значительно сэкономят ваше время, которое вам не придется тратить на вычисления.

Диаметр проводника, мм	Сечение проводника, мм²
		0.8	0.5
		1	0.75
1.1	1
1. 2	1.2
1.4	1.5
1.6	2
1.8	2.5
2	3
2.3	4
2.5	5
2.8	6
3.2	8
3.6	10
4.5	16

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:

• Суммарная мощность всех приборов.
• Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
• ПУЭ 7. Правила устройства электроустановок. Издание 7.
• Материал проводника: медь или алюминий.
• Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:

ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз,

где P1, P2 и т. д. – мощность подключаемых приборов, Кс – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, Кз – коэффициент запаса на случай добавления новых приборов в доме. Кс определяется так:

• для двух одновременно включенных приборов – 1;
• для 3-4 – 0,8;
• для 5-6 – 0,75;
• для большего количества – 0,7.

Кз в расчете кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

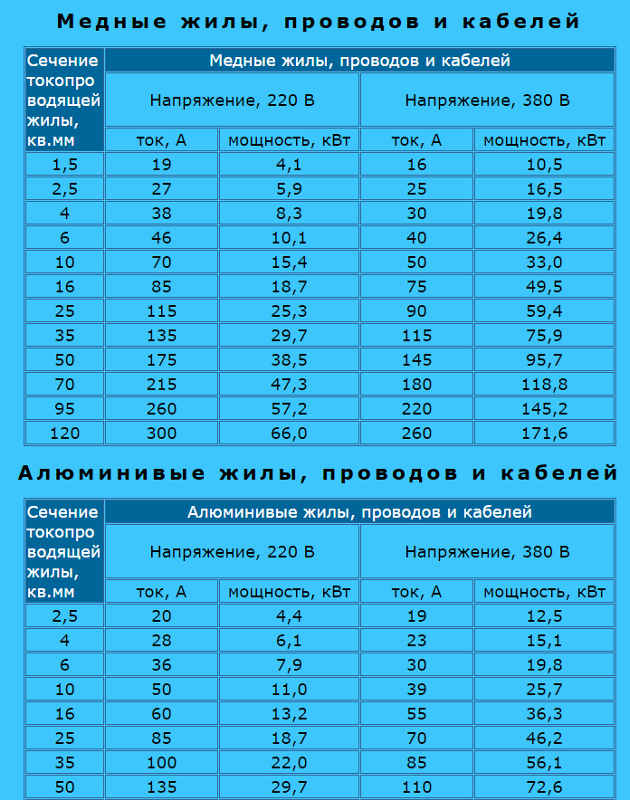

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм2.

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

• L – длина проводника, м. Для примера взято значение 40 м.
• ρ – удельное сопротивление материала (медь или алюминий), Ом/мм2·м: 0,0175 для меди и 0,0281 для алюминия.
• I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 5%:

dU = 0,05 · 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм2.

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм2. Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Расчёт для многожильного провода

Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.

Расчёт с помощью штангенциркуля

Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.

Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.

Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.

Полученная в результате вычисления цифра 2,54 мм² – это фактическое сечение жилы.

Измерение с помощью ручки или карандаша

Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.

К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.

В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле. Можно заметить, что результаты получились равными.

Использование таблиц

Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.

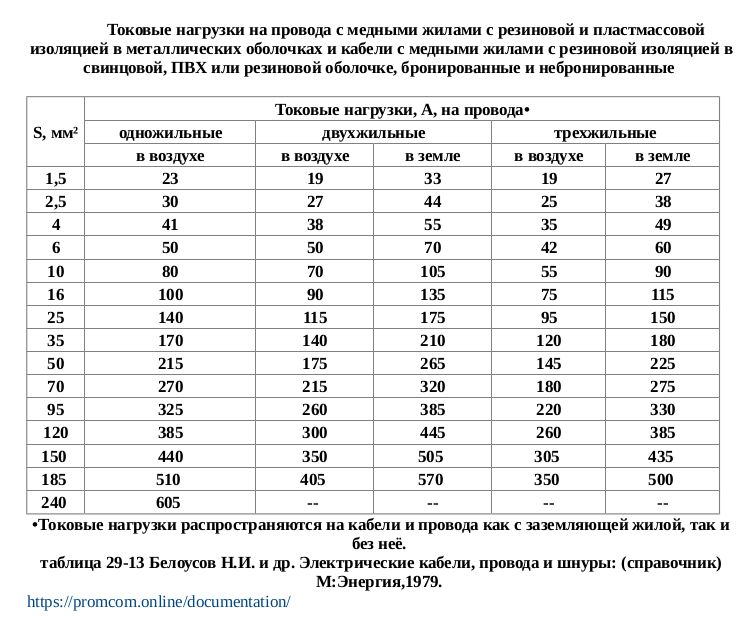

Таблица сечения проводя для закрытой проводки

Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек.

В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким. Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM. Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм².

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Видеоинструкция — как узнать сечение кабеля по диаметру

Как определить сечение провода по диаметру: формулы и готовые таблицы

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Пример расчета сечения кабеля: как правильно рассчитать проводку

Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку

Монтаж открытой электропроводки и обзор возможных ошибок

Какой антенный кабель нужен для цифрового телевидения — Выбираем коаксиальный кабель

Калькулятор расчета сечения кабеля | кабельный завод Энергопром

Калькулятор кабеля /

  Используя данный онлайн калькулятор сечения кабеля, вы легко сможете самостоятельно рассчитать сечение кабеля или провода который вам необходим для прокладки. Формат ввода в кабельном калькуляторе – х.хх (разделитель – точка)

• 05.03.2021

  Работа!!! Нашему заводу требуются рабочие

  Нашему заводу требуются рабочие на кабельное производство

• 01. 06.2020

  Замена ГОСТ на ТУ но провода ПВС И ШВВП

  Информация о замене ГОСТ на ТУ на провода ПВС И ШВВП

Как рассчитать сечение провода по потребляемой мощности

При замене или прокладке электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, от которого зависит, какую силовую нагрузку можно подключить к проводу. Слишком слабый провод может не выдержать нагрузки, а при чрезмерно большом сечении будет стоить в несколько раз дороже. Также следует учитывать, что чем меньше сечение проводников, тем больше их электрическое сопротивление, поэтому также необходимо учитывать длину провода и способ его укладки.

Содержание

• Что нужно знать
• Основы сортировки
• Как рассчитать
• Особенности сечения электропроводки из разных материалов
• Сечение кабелей с открытой или закрытой проводкой
• Как рассчитать рассчитать параметры необходимого кабеля
• Перевод ватт в киловатты
• Полезные видео

Что нужно знать

Если разрезать любой кабель, то под слоями изоляционного материала станет видна жила провода, являющегося проводником электрического тока. Когда провод разрезается (разрезается), то в месте разреза жила видна в виде окружности, площадь которой называется поперечным сечением жилы провода и измеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, фактически подбирается диаметр его токоведущих жил.

Поскольку токопроводящая часть кабеля металлическая, а изоляция выполнена из ПВХ, резины или подобных материалов, провода можно условно разделить на три уровня по уровню устойчивости к нештатным ситуациям:

1. Проводник и изоляция не повреждены. Те. перегрев провода произошел в допустимых пределах и ничего не произошло.
2. Изоляция плавится, но металл ядра остается неизменным. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
3. Горение изоляции и расплавление металлического основания. Обычно это следствие короткого замыкания.

Знать, как рассчитать сечение, как раз и нужно, чтобы исключить второй и третий варианты, ведь помимо самого кабеля для проводки подбираются защитные устройства, отключающие линию при увеличении тока.

Совет! При покупке недорогого провода лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые технические характеристики допускают погрешность не менее 20-30% от номинала – если сечение провода по мощности рассчитано “намертво”, это грозит пожаром.

Основы сортировки

Единственный способ подобрать качественный провод в квартиру или дом по сечению токоведущей жилы – это знать, какой мощности будут подключаться приборы. Этот способ еще называют «по нагрузке», так как в электрических цепях все подключенные устройства рассматриваются как нагрузка или сопротивление.

Сначала нужно определить мощность устройств. Это можно сделать несколькими способами:

1. найти информацию об этом в техническом паспорте устройства;
2. мощность указана на самих устройствах – обычно она указана на металлических табличках или наклейках, хотя могут быть и просто обозначены на корпусе.
3. измерять силу тока во время работы и рассчитывать мощность – экзотический метод, который применяется в исключительных случаях, когда нужны точные результаты.

Если устройство произведено в России, Украине или Белоруссии, мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если продукт европейский, азиатский или американский, используется буква W. Нагрузка, используемая на таких устройствах, обозначается как «TOT» или «TOT MAX».

Если не удалось точно установить мощность устройства, для расчета можно взять средние данные.

Следует помнить, что параметры в них указаны в широком диапазоне, а значит кабель, выбранный с меньшим значением, может не соответствовать требованиям.

Это означает, что в данном случае необходимо учитывать максимально возможную мощность устройств и подбирать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреться в процессе эксплуатации, вплоть до возгорания изоляции.

Как рассчитать

При расчете сечения провода нужно помнить простую закономерность – чем больше подключенных к нему устройств потребляют ток, тем больше диаметр жилы и тем массивнее сам провод. Проще всего определить сечение в однопроволочной жиле по следующей формуле:

Здесь d – означает диаметр жилы (мм), а S – необходимая площадь поперечного сечения (мм²).

Рассчитать диаметр многопроволочной жилы немного сложнее – здесь нужно измерить диаметр каждого отдельного провода и найти их среднее значение, тогда формула принимает следующий вид:

Где n – количество жил, d – средний диаметр, S – искомая площадь поперечного сечения. Допускается также измерить диаметр одного провода и умножить результат на их количество. Формула осталась прежней, только d теперь не средний диаметр, а измеренный по одному проводу.

Если предвидится много расчетов, то рассчитать сечение провода можно с помощью специального калькулятора сечений кабеля онлайн, в который нужно просто ввести все данные о количестве и диаметре токо- несущий проводник и это даст результат.

Особенности сечения электропроводки из разных материалов

Алюминиевая проводка, применявшаяся еще в советское время, сейчас запрещена для монтажа внутренней проводки, но до сих пор используется как наиболее бюджетный вариант, несмотря на ее относительно невысокую стоимость. срок службы и общая надежность. При перегреве он начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность — это значит, что при одинаковом сечении проводов медь способна пропускать через себя больший ток, чем алюминий.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому при необходимости замены всей проводки настоятельно рекомендуется использовать медный кабель, тем более что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знание соответствующих значений силового сечения при его использовании будет существенной экономией на смету.

При прокладке скрытой проводки дома лучше выбирать одножильный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на многократные изгибы, многопроволочный имеет более длительный срок службы, но при подключении к нему розеток концы жил нужно будет облудить, так как со временем провода в жиле «осядут». ” и контакт ухудшится.

Чаще всего такие провода используют для подключения к сети нестационарных устройств: фена, утюга, бритвы и других.

Приведен общий расчет типовой электропроводки квартир, домов, коттеджей. По его словам, при длительной нагрузке 25А используются провода сечения по току (медь) 4,0 мм² и диаметром 2,26 мм. В соответствии с этими расчетами на линии устанавливается автоматический выключатель (автомат), который обычно монтируется в вводной коробке в месте ввода проводов в квартиру или дом.

Сечение кабелей с открытой или закрытой проводкой

При движении импульсов тока по проводнику он нагревается. Чем больше ток, тем сильнее нагрев. Один и тот же ток, протекающий по проводам разного диаметра, оказывает неоднозначное влияние на тепловыделение. Чем меньше сечение, тем больший нагрев происходит от нагрузки.

Поэтому, если линию делать открытой, можно уменьшить сечение – брать менее прочные провода. В этом случае он быстрее остывает и не портится изоляция. При закрытом способе монтажа дело обстоит хуже – тепло уходит медленнее, и здесь уже нужен более прочный материал – провода большего сечения.

Проектирование проводки и покупка нужного количества расходных материалов требует дизайнерских навыков. Вам нужно будет сделать следующее:

1. Начертить план квартиры или другого помещения, где планируется, и отметить будущие розетки и светильники.
2. Узнайте мощность всех имеющихся приборов и бытовой техники: светильников, отопительных приборов, чайников, фенов и т.д. Это позволит вам остановиться на оптимальном варианте.
3. Измерьте длину планируемой линии и сложите все собранные параметры.
4. Выберите марку кабеля. Для внутренней разводки лучше использовать плоский провод.
5. Купить необходимое количество.

Кроме того, учитывается соответствие сечения провода по потребляемой мощности его максимальной нагрузке в данном проекте и току защитных выключателей.

Общепринятый цвет изоляции жил никак не зависит от их сечения и используется только для удобства монтажа:

• синий – для нейтрального;
• желто-зеленый – заземление;
• белый, коричневый и другие – фазные провода.

Лучше установить несколько выключателей и сразу подписать их: например, «кухня», «спальня» и т. д. Линия освещения всегда проводится отдельно от вводного автомата и не зависит от розеток. Даже если в одном из них произойдет короткое замыкание, дом не останется без света, а при необходимости ремонт можно произвести при обычном освещении, без использования фонарика или свечей.

Дополнительные рекомендации:

• Сечение провода всегда лучше выбирать с запасом – экономия это хорошо, но она должна быть разумной, и неизвестно что потом туда войдет.
• В помещениях с повышенной влажностью весьма вероятно, что может понадобиться два слоя изоляции.
• При покупке нужно указывать допустимый диаметр изгиба провода, особенно для однопроволочных. Дело в том, что если просто согнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от внешнего диаметра всего кабеля. Чаще всего это значение составляет 10-15.
• Медные и алюминиевые кабели не подходят или не подключаются обычным способом. Для их крепления можно использовать специальные клеммники или шайбы (оцинкованные).

Как рассчитать параметры необходимого кабеля

Если ЛЭП внушительной длины (100 метров и более), то все расчеты необходимо производить с учетом потерь тока, которые будут происходить непосредственно в кабеле. Это делается в обязательном порядке при проектировании электроснабжения домов. Все исходные данные вносятся в проект заранее, для контроля и перестраховки перепроверяются по норме мощности, выделенной на весь дом, и длине от него до столба. Следующая таблица помогает рассчитать требуемые параметры:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. При его наличии все новые приборы, появившиеся в квартире, можно смело включать, не опасаясь перегрузок.

Если сечения не хватает, то выхода всего два: замена проводки или отказ от одновременного использования мощных бытовых приборов.

Если вам срочно нужно удлинить розетку, а нужного провода нет рядом, можно использовать разные кабели, соединив их параллельно друг другу. Этот способ не используют постоянно, а прибегают к нему в моменты крайней необходимости, но если он уже используется, а тем более для подключения мощного устройства, то нужно использовать провода такого же сечения. Если это требование невозможно выполнить, то при расчете, выдержит ли провод, необходимо учитывать только кабель меньшего сечения.

Преобразование ватт в киловатты

При указании мощности крупных электроприборов используются такие единицы, как ватты и киловатты. Приставка «кило» означает, что число должно быть умножено на 1000, поэтому 1 кВт = 1000 Вт, 5 кВт = 5000 Вт, 3 кВт = 3000 Вт, 1 Вт = 0,001 кВт и т. д.

Устройства, которые потребляют такое малое количество тока, что даже его не нужно выбирать, включают:

• холодильник;
• Зарядное устройство;
• ТВ;
радиотелефон
• ;
• ночники и торшеры.

Но если к этой же розетке подключен, например, обогреватель, то расчеты надо делать.

Выбор сечения кабеля – важнейшая составляющая любой схемы электроснабжения, от жилых помещений до городских или промышленных сетей. Правильный подбор обеспечивает электрическую, пожарную безопасность и экономию бюджета проекта.

Полезные видео

Сечение провода (кабеля) по диаметру: формула, таблица

По идее диаметр жил должен соответствовать заявленным параметрам. Например, если на маркировке указано, что кабель 3 х 2,5, то сечение жил должно быть ровно 2,5 мм ² … По факту получается, что реальный размер может отличаться на 20-30%, а иногда и больше. В чем угроза? Перегрев или плавление изоляции со всеми вытекающими последствиями. Поэтому перед покупкой желательно узнать размер провода, чтобы определить его сечение. Как именно рассчитать сечение провода по диаметру и узнаем далее.

Содержание статьи

• 1 Как и чем измерить диаметр провода (проволоки)
• 2 Ищем сечение провода по диаметру: формула
• 3 Таблица соответствия диаметров провода и их площадь сечения
  • 3.1 Как работать с таблицей
• 4 Как определить сечение многожильного провода

Как и чем измерить диаметр провода (провода)

Измерить диаметр проволоки, подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Нужно мерить саму жилу без изоляции, поэтому сначала отодвиньте ее в сторону или снимите небольшой кусочек. Это можно сделать, если продавец разрешит. Если нет, купите небольшой кусочек для пробы и измерьте на нем. На зачищенном от изоляции проводнике измерьте диаметр, после чего по найденным размерам можно будет определить реальное сечение провода.

Измерение диаметра проволоки микрометром точнее, чем механическим штангенциркулем

Какой измерительный прибор лучше в данном случае? Если говорить о механических моделях, то микрометр. Его точность измерения выше. Если говорить об электронных опционах, то для наших целей и те, и другие дают вполне достоверные результаты.

Если у вас нет штангенциркуля или микрометра, возьмите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца в этот раз вряд ли обойтись. Итак, снимаем изоляцию с куска провода 5-10 см. Намотайте проволоку на цилиндрическую часть отвертки. Укладывайте витки вплотную друг к другу, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одну сторону — вверх или вниз, например.

Определение диаметра провода с помощью линейки

Количество витков не важно – около 10. Можно больше или меньше, просто проще поделить на 10. Посчитайте витки, затем полученную обмотку приложите к линейка, совместив начало первого витка с нулевой отметкой (как на фото). Измерьте длину участка, занимаемого проводом, затем разделите ее на количество витков. Получите диаметр провода. Это так просто.

Для примера рассчитаем размер провода, показанного на фото выше. Количество витков в данном случае 11, они занимают 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это будет диаметр этой проволоки. Далее можно поискать сечение этого проводника.

Ищем сечение провода по диаметру: формула

Жилы в кабеле имеют круглое сечение. Поэтому в расчетах используем формулу площади круга. Его можно найти с помощью радиуса (половина измеренного диаметра) или диаметра (см. формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь сечения проводника (провода) по вычисленной ранее величине: 0,68 мм. Сначала воспользуемся формулой радиуса. Сначала находим радиус: делим диаметр на два. 0,68 мм/2 = 0,34 мм. Далее подставляем эту цифру в формулу

S = π * R ² = 3,14 * 0,34 ² = 0,36 мм ²

Считать надо так: сначала возводим в квадрат 0,34, затем умножаем полученное значение на 3.14. Получили сечение этого провода 0,36 квадратных миллиметра. Это очень тонкий провод, который не используется в силовых сетях.

Рассчитаем диаметр кабеля по второй части формулы. У вас должно получиться точно такое же значение. Разница может быть в тысячных из-за разного округления.

S = π / 4 * D ² = 3,14/4 * 0,68 ² = 0,785 * 0,4624 = 0,36 мм ²

В этом случае делим число 3,14 на четыре, тогда возводим в квадрат диаметр, умножаем два полученных числа. Получаем то же значение, что и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, используйте ее. Нет разницы.

Таблица соответствия диаметров проводов и площади их сечения

Не всегда желательно или возможно проводить расчеты в магазине или на рынке. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой указаны наиболее распространенные (стандартные) размеры. Можно переписать, распечатать и взять с собой.

Как работать с этой таблицей? Как правило, кабели имеют клеймо или бирку, на которых указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры ядра и это цифры, которые стоят после знака «х». В данном случае указано, что имеются два проводника сечением 4 мм ² … Вот и проверим, правдива ли эта информация.

Как работать со столом

Для проверки измерьте диаметр любым из описанных способов, затем сверьтесь с таблицей. Там указано, что при таком сечении в четыре квадратных миллиметра размер провода должен быть 2,26 мм. Если ваши замеры совпадают или очень близки (имеется погрешность измерения, так как приборы несовершенны), то все в порядке, можете покупать этот кабель.

Заявленные размеры не всегда соответствуют реальным.

Но гораздо чаще реальный диаметр проводников намного меньше заявленного. Тогда у вас два пути: искать провод другого производителя или брать большего сечения. Конечно, за него придется переплатить, но первый вариант потребует достаточно длительного периода времени, и не факт, что удастся найти кабель, соответствующий ГОСТу.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт – хороший кабель, сделанный по всем стандартам, может стоить еще дороже. Это и понятно – стоимость меди, а, зачастую, и изоляции, при соблюдении технологии и норм, намного выше. Поэтому производители лукавят, уменьшая диаметр проводов — чтобы удешевить. Но такая экономия может обернуться катастрофой. Поэтому перед покупкой обязательно снимите мерки. Даже проверенные поставщики.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, твердой, одной толщины. Если кроме изменения диаметра есть еще проблемы с изоляцией, ищите кабель другого производителя. В общем, желательно найти продукцию, соответствующую требованиям ГОСТ, а не изготовленную по ТУ. В этом случае есть надежда, что кабель или провод прослужат долго и без проблем. Сегодня это сделать непросто, но если вы разводите домашнюю электропроводку или подключаете электричество от столба, качество очень важно.
