Как рассчитать сопротивление для понижения напряжения

Делитель напряжения используется в электрических цепях, если необходимо понизить напряжение и получить несколько его фиксированных значений. Состоит он из двух и более элементов резисторов, реактивных сопротивлений. Элементарный делитель можно представить как два участка цепи, называемые плечами. Участок между положительным напряжением и нулевой точкой — верхнее плечо , между нулевой и минусом — нижнее плечо. Делитель напряжения на резисторах может применятmся как для постоянного, так и для переменного напряжений.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор
  • Резистор. Падение напряжения на резисторе. Мощность. Закон Ома
  • Расчёт сопротивления для понижения напряжения
  • Формулы, позволяющие рассчитать сопротивление для понижения напряжения
  • Как понизить постоянное и переменное напряжение — обзор способов
  • Делитель напряжения
  • Расчет сопротивления резистора для понижения напряжения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Расчет резистора для светодиода

Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор


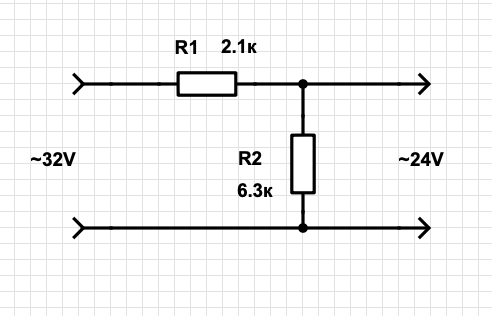

NikolaiMalaxov , Цитата:. NikolaiMalaxov писал:. Находим напряжение, которое нужно погасить. Рассчитываем сопротивление гасящего резистора. Рассчитываем мощность гасящего резистора. Есть лучший вариант! Вместо резистора, применяем конденсатор т. Емкостное сопротивление конденсатора, используем вместо активного сопротивления резистора!

Каждый конденсатор должен быть рассчитан на номинальное напряжение не ниже В. Это связано с тем, что амплитудное напряжение В, равно В. Параллельно сетевому проводу В , ставим резистор R1 большого сопротивления кОм-1 мОм 0,5 Вт -он нужен для разрядки конденсатора, после выключения устройства из сети. Диоды Д или другие схожие, с обратным напряжением не менее В. Можно мостик применить. При расчете, не учитывал падения на диодах. Расчет теоретический, не реализовывал на практике Внимание, только при подключении нагрузки, напряжение понизится до требуемого значения!

Значит, надо соблюдать ТБ! NikolaiMalaxov , пожалуйста А вопросик, точнее два, можно: Какой конденсатор рассчитан на такую реактивную мощность? Чему будет равно напряжение на выходе этого источника когда нет тока через реле?

Эти конденсаторы рассчитаны на большую реактивную мощность пусковые конденсаторы. Только габариты довольно большие. Без нагрузки-напряжение выхода, равно напряжению входа.

В данном случае, нагрузкой является обмотка катушка реле. Nabi , маленький недочёт в схеме: при включении этой схемы в сеть в ненулевой период времени ух, как вумно я ругнулся Сам испугался В общем, при напряжении сети, далёком от нуля , зарядный ток конденсатора может превысить всякие разумные пределы и утащить на тот свет диоды моста. Поэтому, кроме разрядного резистора надо ставить последовательно с конденсатором ещё и зарядный резистор единицы – десятки Ом, в зависимости от максимально допустимого тока диодов.

Технику безопасности при работе с высоким до В напряжением в этой схеме надо соблюдать в любом случае: конструкция имеет гальванический контакт с сетью , поэтому 24 В на выходе выпрямителя совсем не означает 24 В на цепи сеть – элементы конструкции – тело – земля! Кондючки только надо будет махнуть не глядя! Не думаю: у меня паяльничек на 24 В 8 Вт есть! Греет – мало не покажется. Nabi , я не совсем понял, о чём ты в последнем посте. Я имел в виду включение “холодной” с разряженным конденсатором схемы в сеть В.

Иначе есть риск возникновения той же проблемы, с которой в теме по ссылке боролись – дребезг якоря реле.

Если включение произошло, например, в момент максимального напряжения на амплитудном напряжении сети , что получается? Сопротивление разряженных конденсаторов в первый момент времени равно практически нулю. Напряжение – В. Да, потом сопротивление будет по мере заряда увеличиваться а ток уменьшаться по экспоненциальному закону. Таки, резистор ограничения зарядного тока – это в данном случае то самое касло, которым Машу не испортишь. Да, можно, наверное, и без: работает у меня до сих пор мониторчик LG Flatron F , в который в своё время я тупо забыл запаять после обкатки БП резистор того же назначения а снова его вскрывать лениво – тем более, что девайс не клиентский, а свой.

Третий год – полёт нормальный. Но всё таки надо бы собраться и снова его вскрыть и впаять этот резючок, ибо кто его знает – а вдруг Соломка на месте предполагаемого падения не помешает.

Цена вопроса – рубль, а от возможного геморроя страхует изрядно. В кондесаторных делителях-резистор устанавливают, если нагрузка малоточная мА , где вероятность броска тока больше. А тут достаточно большое потребление и можно обойтись без ограничительного резистора. А стабилитрон не рекомендую т. Если бы было мА, то можно было бы поставить стабилитрон. Nabi писал:.


Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

Онлайн калькулятор закона Ома позволяет определять связь между силой тока, электрическим напряжением и сопротивлением проводника в электрических цепях. Для расчета, вам понадобится воспользоваться отдельными графами: – сила тока вычисляется в Ампер, исходя из данных напряжения Вольт и сопротивления Ом ; – напряжение вычисляется в Вольт, исходя из данных силы тока Ампер и электрического сопротивления Ом ; – электрическое сопротивление вычисляется в Ом, исходя из данных силы тока Ампер и напряжения Вольт. Все калькуляторы. Конвертеры Обратная связь Приложения. Учеба и наука —

Ведь самые распространенные светодиоды имеют напряжение питания как можно подключить светодиод к 12 вольтам или понизить напряжение на Для того чтобы нам рассчитать сопротивление, необходимо знать какой.

Расчёт сопротивления для понижения напряжения

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Что такое напряжение, как понизить и повысить напряжение. Напряжение и сила тока – две основных величины в электричестве. Кроме них выделяют и ряд других величин: заряд, напряженность магнитного поля, напряженность электрического поля, магнитная индукция и другие. Практикующему электрику или электронщику в повседневной работе чаще всего приходится оперировать именно напряжением и током – Вольтами и Амперами. В этой статье мы расскажем именно о напряжении, о том, что это такое и как с ним работать.

Формулы, позволяющие рассчитать сопротивление для понижения напряжения

Работа резистора заключается в ограничении тока , протекающего по цепи. НЕ в превращении тока в тепло, а именно в ограничении тока. То есть, без резистора по цепи течет большой ток , встроили резистор — ток уменьшился. Рассмотрим работу резистора на примере лампочки на схеме ниже.

В этой статье мы рассмотрим резистор и его взаимодействие с напряжением и током, проходящим через него.

Как понизить постоянное и переменное напряжение — обзор способов

Электрические расчеты. Понятия и формулы. Если потребитель нужно включить на более высокое напряжение, чем то, на которое он рассчитан, последовательно с ним включают добавочное сопротивление rд рис. На добавочном сопротивлении создается падение напряжения Uд, которое снижает напряжение на потребителе до требуемой величины Uп. Снижение напряжения с помощью добавочного сопротивления неэкономично, так как в сопротивлении электрическая энергия переходит в тепло.

Делитель напряжения

Все источники питания рассчитаны на предельную нагрузку на определенную мощность. По сути любой источник энергии имеет определенное напряжение на выходе, а так же определенную допустимую силу тока. При превышении максимальной силы тока мощности источник питания может сгореть. Подключив еще одно сопротивление параллельно к источнику питания через цепь будет протекать ток в 1,5 раза больше допустимого. При такой нагрузке в источнике питания скорее всего сгорит предохранитель, возможно такой источник питания даже сгорит сам в условиях перегрузки. По сути тоже самое происходит когда вы подключаете низкоомную нагрузку к усилителю.

Расчет сопротивления резистора для понижения напряжения. В этой статье мы рассмотрим резистор и его взаимодействие с напряжением и током.

Расчет сопротивления резистора для понижения напряжения

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Каким резистором можно понизить напряжение? Я думаю не стоит играться с изменениеем низкого напряжения в меньшую сторону!

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Привет Всем. Глупый может быть вопрос-но тем немение. Можно ли как-нибудь с помощью сопротивления понизить напряжение с 12v до 5v. Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы понизить напряжение.

Светодиод — это полупроводниковый элемент , который применяется для освещения.

Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям. Отправлено 18 Май –

NikolaiMalaxov , Цитата:. NikolaiMalaxov писал:. Находим напряжение, которое нужно погасить. Рассчитываем сопротивление гасящего резистора.


Расчет сопротивления резистора для понижения напряжения

В радиоэлектронике правило делителя напряжения является простым и важнейшим схемным принципом, используемым для того, чтобы на выходе иметь пониженное напряжение. Простейшим примером является резистивный делитель напряжения, состоящий из двух сопротивлений, включенных в схему последовательно с выводом между ними. Используя входное Uвх, можно получить Uвых, являющееся частью от Uвх. Очень эффективно его применение в электросхемах на постоянном токе и при относительно низких частотах, там, где частотный отклик требуется в широком диапазоне. Потенциальные делители часто размещаются непосредственно после ИП, чтобы обеспечить передачу необходимого сигнала в различные части схемы. Это правило применяют при расчетах электросхем, упрощающих решение.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Расчет резистора для светодиода, калькулятор
  • Он-лайн калькуляторы для радиолюбителя
  • Делитель напряжения
  • Расчет и подбор сопротивления для светодиода
  • Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹
  • Калькулятор расчета делителя напряжения
  • Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор. Напряжение на резисторе
  • Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор
  • Формулы, позволяющие рассчитать сопротивление для понижения напряжения
  • Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ПРОСТЕЙШИЙ РАСЧЕТ РЕЗИСТОРА ДЛЯ СВЕТОДИОДА

Расчет резистора для светодиода, калькулятор


Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой ВАХ. Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса. Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором.

Простейшим, ограничивающим ток элементом, является резистор. Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе. Ниже представлена принципиальная электрическая схема в самом простом варианте.

В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток I. Питается схема от источника ЭДС напряжением U. Используя второе правило Кирхгофа, получается следующее равенство: или его интерпретация.

Значение R LED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления.

Наглядным объяснением сказанного служит ВАХ светодиода. На начальном участке характеристики примерно до 2 вольт происходит плавное нарастание тока, в результате чего R LED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.

Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора: U LED является паспортной величиной для каждого отдельного типа светодиодов. Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом.

Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат I провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс U LED. В итоге все данные для расчета сопротивления получены. Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания. Рассчитаем резистор для светодиода АЛ с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В.

Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока I max , примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление: Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора.

Для этого следует найти его мощность рассеивания по формуле:. Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах.

В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение. Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода.

Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока драйвер.

Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить. Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов. В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM—L к источнику напряжения 5 В.

В расчёты следует подставлять типовое значение U LED , так как. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения. Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами.

Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока. Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.

Мощность, рассеиваемая резистором, составит:. Вычислим КПД собранного светильника:. По аналогии с первым примером разберемся, какой нужен резистор для SMD светодиода Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода — в другую. Ближайшее стандартное значение — 30 Ом. Поэтому управлять красным, зелёным и синим цветом, придётся тремя резисторами разного номинала.

Представленный ниже онлайн калькулятор для светодиодов — это удобное дополнение, которое произведет все расчеты самостоятельно. С его помощью не придётся ничего рисовать и вычислять вручную. Всё что нужно — это ввести два главных параметра светодиода, указать их количество и напряжение источника питания.

Одним кликом мышки программа самостоятельно произведёт расчет сопротивления резистора, подберёт его номинал из стандартного ряда и укажет цветовую маркировку. Кроме этого, программа предложит уже готовую схему включения.

Напряжение источника питания В :. Прямое напряжение светодиода В :. Прямой ток светодиода мА :. Количество светодиодов:. Дополняя вышесказанное стоит отметить, что если прямое напряжение светодиода значительно ниже напряжения питания, то схемы включения через резистор малоэффективны. Вся лишняя энергия впустую рассеивается резистором, существенно занижая КПД устройства. Светодиодная лента SMD , её особенности и разновидности. Как правильно подключить светодиодный прожектор к сети вольт?

Срок службы светодиодных ламп и светильников: реалии и сказки производителей. Стабилизаторы тока на lm, lm, lm и их применение для светодиодов. Чем отличаются светодиодные лампы от энергосберегающих? Какие лампы лучше для дома — светодиодные или энергосберегающие? Расчет и подбор сопротивления для светодиода. Резистор ограничивает, но не стабилизирует ток. Схема подключения. Принципиальная схема. Другое расположение светодиодов.

Резистор 4 полосы. Читайте так же. Последние публикации Самые популярные статьи Последние комментарии.


Он-лайн калькуляторы для радиолюбителя

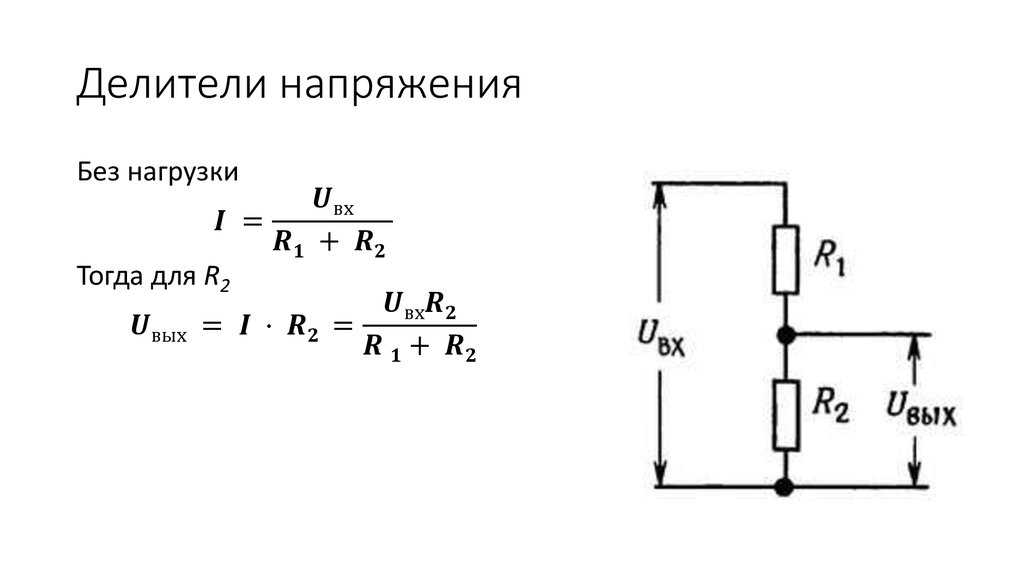

Делитель напряжения можно представить как два последовательных участка цепи, называемые плечами , сумма напряжений на которых равна входному напряжению. Плечо между нулевым потенциалом и средней точкой называют нижним с него обычно снимается выходное напряжение делителя , а другое — верхним [2]. Различают линейные и нелинейные делители напряжения. В линейных выходное напряжение изменяется по линейному закону в зависимости от входного.

Делитель напряжения. от olrgi0ahES0c03EEdMP4·Нет комментариев. Онлайн калькулятор, который производит расчет делителя напряжения. используют в электроцепях, когда следует понизить напряжение. R2 — сопротивление второго резистора,; Uвх — напряжение на входе,; Uвых.

Делитель напряжения

Онлайн калькулятор закона Ома позволяет определять связь между силой тока, электрическим напряжением и сопротивлением проводника в электрических цепях. Для расчета, вам понадобится воспользоваться отдельными графами: – сила тока вычисляется в Ампер, исходя из данных напряжения Вольт и сопротивления Ом ; – напряжение вычисляется в Вольт, исходя из данных силы тока Ампер и электрического сопротивления Ом ; – электрическое сопротивление вычисляется в Ом, исходя из данных силы тока Ампер и напряжения Вольт. Все калькуляторы. Конвертеры Обратная связь Приложения. Учеба и наука — Математика — Красота и здоровье — Внешность —

Расчет и подбор сопротивления для светодиода

Светодиод — это полупроводниковый элемент , который применяется для освещения. Применяется в фонарях, лампах, светильниках и других осветительных приборах. Принцип его работы заключается в том, что при протекании тока через светоизлучающий диод происходит высвобождение фотонов с поверхности материала полупроводника, и диод начинает светиться. Надежная работа светодиода зависит от тока , протекающего через него.

Работа резистора заключается в ограничении тока , протекающего по цепи.

Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹

Для чего служит светодиод? Светодиоды излучают свет, когда через них проходит электрический ток. Были изобретены в е года прошлого века для смены электрических лампочек, которые часто перегорали и потребляли много энергии. Если вы видите внутри светодиода его внутренности – катод имеет электрод большего размера но это не официальные метод. Светодиоды могут быть испорчены в результате воздействия тепла при пайке, но риск невелик, если вы паяете быстро. Никаких специальных мер предосторожности применять не надо для пайки большинства светодиодов, однако бывает полезно ухватиться за ножку светодиода пинцетом — для теплоотвода.

Калькулятор расчета делителя напряжения

Делитель напряжения используется в электрических цепях, если необходимо понизить напряжение и получить несколько его фиксированных значений. Состоит он из двух и более элементов резисторов, реактивных сопротивлений. Элементарный делитель можно представить как два участка цепи, называемые плечами. Участок между положительным напряжением и нулевой точкой — верхнее плечо , между нулевой и минусом — нижнее плечо. Делитель напряжения на резисторах может применятmся как для постоянного, так и для переменного напряжений.

Прямое напряжение светодиода: формула для расчёта светодиодного резистора Закон Ома гласит, что сопротивление резистора R = V / I, где.

Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор. Напряжение на резисторе

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео.

Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор

ВИДЕО ПО ТЕМЕ: КАК СДЕЛАТЬ ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ СВОИМИ РУКАМИ [РадиолюбительTV 69]

В радиолюбительской практике, да и в промышленной аппаратуре источником электрического тока обычно являются гальванические элементы, аккумуляторы, или промышленная сеть вольт. Если радиоприбор переносной мобильный , то использование батарей питания себя оправдывает такой необходимостью. Но если радиоприбор используется стационарно, имеет большой ток потребления, эксплуатируется в условиях наличия бытовой электрической сети, то питание его от батарей практически и экономически не выгодно. Для питания различных устройств низковольтным напряжением от бытовой сети вольт существуют различные виды и типы преобразователей напряжения бытовой сети вольт в пониженное.

Используя только два резистора и входное напряжение, мы можем создать выходное напряжение, составляющее определенную часть от входного.

Формулы, позволяющие рассчитать сопротивление для понижения напряжения

Код для вставки без рекламы с прямой ссылкой на сайт. Код для вставки с рекламой без прямой ссылки на сайт. Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор. Калькулятор справочный портал. Избранные сервисы.

Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

Регистрация Вход. Ответы Mail. Вопросы – лидеры Роботы уничтожат ваши рабочие места? А разве понятие “эфир” можно всерьёз рассматривать в электронике?


Как уменьшить постоянное напряжение с помощью резисторов?

спросил

Изменено 1 месяц назад

Просмотрено 460 тысяч раз

\$\начало группы\$

Как можно использовать источник питания 12 В постоянного тока для питания чего-либо, для чего требуется 4,5 В постоянного тока с использованием резисторов? Есть ли способ определить, насколько добавление резистора понизит напряжение?

  • напряжение
  • сопротивление

\$\конечная группа\$

\$\начало группы\$

Короткий ответ: «Не делай этого».

Напряжение, падающее на резисторе, определяется законом Ома: V = I R.

Таким образом, если вы точно знаете, какой ток будет потреблять ваше устройство, вы можете выбрать резистор, который падает точно на 7,5 В, и оставить 4,5 В для ваше устройство, когда этот ток проходит через него. Но если ток, протекающий через ваше устройство, меняется или если вы хотите создать более одной системы, и не все устройства одинаково потребляют ток, вы не сможете постоянно получать 4,5 В на устройстве, используя только резистор.

Другие варианты:

  • Линейный регулятор. По сути, это переменный резистор, который регулирует свое значение, чтобы поддерживать выходной сигнал там, где вы хотите. Это, вероятно, хорошее решение только в том случае, если ваше устройство потребляет очень мало энергии (возможно, до 100 мА).

  • Шунтовой регулятор. Это означает использование резистора для снижения напряжения, как вы предлагаете, но затем добавление дополнительного устройства параллельно с нагрузкой для управления напряжением. Шунтовой регулятор будет регулировать свой ток (в определенных пределах), чтобы ток через резистор оставался правильным для поддержания желаемого выходного напряжения.

  • Импульсный регулятор. Здесь используются некоторые приемы для создания желаемого выходного напряжения с гораздо большей энергоэффективностью, чем у линейного стабилизатора. Это, вероятно, лучший выбор, если вашему устройству требуется ток более 10 или 20 мА.

\$\конечная группа\$

3

\$\начало группы\$

Если эти условия соблюдены, вы можете уменьшить напряжение постоянного тока с помощью (мощных алюминиевых) резисторов [> 50 Вт]

  • Аккумулятора достаточно, чтобы обеспечить как минимум 20-кратный (или даже более) ток для вашей нагрузки.
  • Потеря питания не является проблемой.
  • (Перегрев) Нагрев не является проблемой или наличие хорошего механизма охлаждения для резисторов.
  • Даже самое низкое сопротивление вашей нагрузки намного (в 20 и более раз) выше, чем сопротивление алюминия.

Примечание: 20x — это только искусственное число, фактическое число зависит от того, насколько % изменения напряжения может выдержать ваша нагрузка.

\$\конечная группа\$

\$\начало группы\$

Можно использовать два резистора, как объяснил @efox29, единственная проблема с этой конфигурацией – это ток, проходящий через нагрузку, подключение нагрузки изменит выходное напряжение, потому что через нагрузку будет протекать некоторый ток.

Самим простым решением является повторитель напряжения , подключенный к выходу двух резисторов, это обеспечит высокое входное сопротивление и, следовательно:

  1. выходное напряжение будет постоянным 4,5 В

  2. операционный усилитель, используемый в качестве повторителя напряжения, попытается обеспечить как можно больше ток в зависимости от нагрузки.

Вот картинка того о чем я говорю:

Подключите выход между двумя резисторами к Vin в этой конфигурации и тогда на выходе должно быть постоянное значение и операционный усилитель обеспечит нагрузку требуемым током .

\$\конечная группа\$

2

\$\начало группы\$

Посмотрите на схему electro103 выше. Вам нужно знать четыре числа: максимальный ток, который может потреблять ваше устройство, минимальный ток, который оно будет потреблять, максимальное напряжение, которое оно может выдержать, не превращаясь в вонючее облако, и минимальное напряжение, необходимое для его работы. Без этих четырех чисел невозможно разработать резистивный делитель напряжения.

Обратите внимание, что такое расположение очень неэффективно и может привести к сильному нагреву гасящих резисторов.

\$\конечная группа\$

2

\$\начало группы\$

Просто возьмите 7805 с рынка и соедините контакт № 1 с плюсом и соедините контакт 2 с минусом, возьмите выход с плюса с контакта № 3 и минус с контакта № 2 и держите выходной провод на расстоянии 1,5 метра от выходной клеммы питания до нагрузка.

\$\конечная группа\$

1

\$\начало группы\$

Если ваша нагрузка представляет собой фиксированный ток (скажем, светодиод на 20 мА), то вы должны рассчитать «подавляющий» резистор следующим образом:

  • R = E*I = (12-4,5 В) * 20 мА = 375 Ом

Если ваша нагрузка не является фиксированной , вам необходимо использовать какой-либо регулятор напряжения.

  • Для небольшой нагрузки (менее 500 мА) подойдет линейный регулятор (например, LM317)
  • Для большей нагрузки (500 мА и более) лучше использовать DC-DC

Хактатическая идея:

  • Сходите в магазин и купите автомобильное USB-зарядное устройство (выход 5 В) и дешевый USB-кабель. (Если вы хотите, чтобы к этому прилагались Funyuns или 12 упаковок Steel Reserve, я не осуждаю.)
  • Взломать конец USB-кабеля: GND будет черным, а +5V красным.
  • Добавьте последовательно кремниевый диод (подойдет 1N4001) с красным проводом, чтобы получить падение напряжения 0,6 В.

Это около 4,4 В или около того при 1 А с эффективностью около 70-90%.

\$\конечная группа\$

Как рассчитать сопротивление при падении напряжения?

\$\начало группы\$

Это моя схема:

3 вольта с резистором 1 кОм последовательно с LDR.

У меня есть падение напряжения на LDR, но мне нужно найти сопротивление.

  • напряжение
  • сопротивление
  • свет
  • ldr

\$\конечная группа\$

1

\$\начало группы\$

Пусть сопротивление LDR равно R. R и резистор 1 кОм образуют делитель напряжения, и мы знаем, что общее напряжение на обоих составляет 3 В. Получаем

 В = 3 R / (R + 1000)


Решите это, чтобы найти R.

\$\конечная группа\$

0

\$\начало группы\$

Вам нужен ток. Вы можете либо измерить его непосредственно своим измерителем, либо использовать напряжение на резисторе 1 кОм и тот факт, что вы знаете, что это резистор 1 кОм, для расчета тока через резистор. Поскольку резистор включен последовательно с LDR, ток через оба должен быть одинаковым.

\$\конечная группа\$

\$\начало группы\$

Это делитель напряжения, основное правило:

 R1/V1 = R2/V2, где V1 = V - V2 (V = 3 В; V2 = падение)


Вы можете получить его, используя

 I = V / R = V / (R1 + R2) и V2 = I * R2 => I = V2 / R2


Осталось немного базовой математики, и вы получите вышеуказанное, и, наконец:

 R2 = (V2 * R1) / V1 = (V2 * R1) / (V - V2)


\$\конечная группа\$

\$\начало группы\$

Держите мяч плоским.

Ток в обоих элементах одинаков.

В = измеренное напряжение
RLDR = сопротивление LDR

I = В / RLDR = (3 – В) / 1 кОм

RLDR = (В * 1 кОм) / (3 – В)

\$\конечная группа\$

\$\начало группы\$

Напряжение от батареи распределяется между LDR и резистором пропорционально их индивидуальным сопротивлениям. Например, если LDR в этой цепи имеет сопротивление 2 кОм, оно будет иметь две трети общего сопротивления и, следовательно, упадет на две трети напряжения батареи. Запишем это как уравнение:

$$ \text{Доля полного падения напряжения в цепи} = \text{Доля полного сопротивления цепи} $$

Доля полного падения напряжения составляет всего $$ \frac{V_\text{LDR}} {V_ \text{battery}} $$, а доля полного сопротивления всего $$ \frac{R_\text{LDR}}{R_\text{LDR} + R_\text{резистор}} $$, поэтому, если вы принимаете их равны у вас:

$$ \frac{V_\text{LDR}} {V_\text{battery}} = \frac{R_\text{LDR}}{R_\text{LDR} + R_\text{ резистор}} $$

, что является просто уравнением делителя потенциала для сопротивлений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
