Расчёт параметров системы заземления |
||
|---|---|---|
|
Верхний слой грунта: |
Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500) |
|
|
Климатический коэффициент: |
Климатическая зона I (Верт. – 1. |
|
|
Нижний слой грунта: |
Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500) |
|
|
Количество верт. заземлителей: |
1 вертикальный заземлитель2 вертикальных заземлителя3 вертикальных заземлителя4 вертикальных заземлителя5 вертикальных заземлителей6 вертикальных заземлителей7 вертикальных заземлителей8 вертикальных заземлителей9 вертикальных заземлителей10 вертикальных заземлителей11 вертикальных заземлителей12 вертикальный заземлителей13 вертикальных заземлителей14 вертикальных заземлителей15 вертикальных заземлителей16 вертикальных заземлителей17 вертикальных заземлителей18 вертикальных заземлителей19 вертикальных заземлителей20 вертикальных заземлителей |
|
|
Глубина верхнего слоя грунта, H (м): |
||
|
Длина вертикального заземлителя, L1 (м): |
||
|
Глубина горизонтального заземлителя, h3 (м): |
||
|
Длина соединительной полосы, L3 (м): |
||
|
Диаметр вертикального заземлителя, D (м): |
||
|
Ширина полки горизонтального заземлителя, b (м): |
||
|
|
||
|
Удельное электрическое сопротивление грунта (ом/м): |
||
|
Сопротивление одиночного верт. |
||
|
Длина горизонтального заземлителя (м): |
||
|
Сопротивление горизонтального заземлителя (ом): |
||
|
Общее сопротивление растеканию электрического тока (ом): |
||
|
|
||
9; Горизонт. – 5.75)Климатическая зона II (Верт. – 1.7; Горизонт. – 4.0)Климатическая зона III (Верт. – 1.45; Горизонт. – 2.25)Климатическая зона IV (Верт. – 1.3; Горизонт. – 1.75)
заземлителя (ом):Онлайн калькулятор расчёта контура заземления

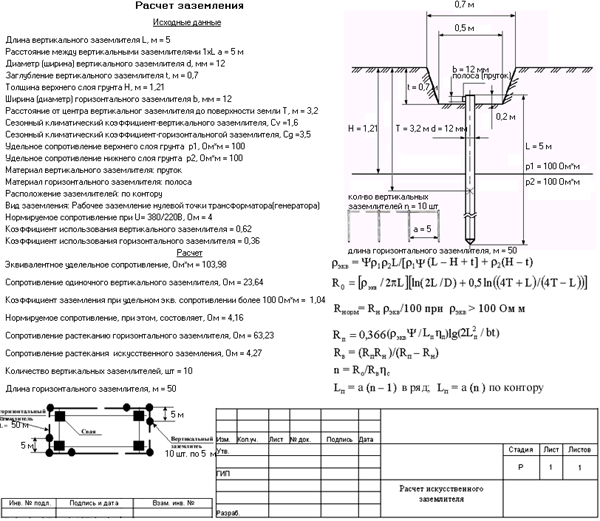

Учитывая сложность расчетов заземления, мы предлагаем воспользоваться онлайн-калькулятором, чтобы упростить этот процесс. Схема системы заземления и применяемые формулы представлены ниже:
Схема и формулы для расчёта заземления| Верхний слой грунта | Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500) |
| Климатический коэффициент | Климатическая зона I (Верт. – 1.9; Горизонт. – 5.75)Климатическая зона II (Верт. – 1.7; Горизонт. – 4.0)Климатическая зона III (Верт. – 1.45; Горизонт. – 2.25)Климатическая зона IV (Верт. – 1.3; Горизонт. – 1.75) |
| Нижний слой грунта | Песок сильно увлажненный (60)Песок умеренно увлажненный (130)Песок влажный (400)Песок слегка влажный (1500)Песок сухой (4200)Песчаник (1000)Супесок (300)Супесь влажная (150)Суглинок сильно увлажненный (60)Суглинок полутвердый, лессовидный (100)Суглинок промерзший слой (190)Глина (при t > 0°С) (60)Торф при t = 0°С (50)Торф при t > 0°С (40)Солончаковые почвы (при t > 0°С) (25)Щебень сухой (5000)Щебень мокрый (3000)Дресва (при t > 0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500) |
| Количество верт. заземлителей | 1 вертикальный заземлитель2 вертикальных заземлителя3 вертикальных заземлителя4 вертикальных заземлителя5 вертикальных заземлителей6 вертикальных заземлителей7 вертикальных заземлителей8 вертикальных заземлителей9 вертикальных заземлителей10 вертикальных заземлителей11 вертикальных заземлителей12 вертикальный заземлителей13 вертикальных заземлителей14 вертикальных заземлителей15 вертикальных заземлителей16 вертикальных заземлителей17 вертикальных заземлителей18 вертикальных заземлителей19 вертикальных заземлителей20 вертикальных заземлителей |
| Глубина верхнего слоя грунта, H (м) | |
| Длина вертикального заземлителя, L1 (м) | |
| Глубина горизонтального заземлителя, h3 (м) | |
| Длина соединительной полосы, L3 (м) | |
| Диаметр вертикального заземлителя, D (м) | |
| Ширина полки горизонтального заземлителя, b (м) | |
| Удельное электрическое сопротивление грунта | |
Сопротивление одиночного верт. заземлителя | |
| Длина горизонтального заземлителя | |
| Сопротивление горизонтального заземлителя: | |
| Общее сопротивление растеканию электрического тока | |
Кратко опишем алгоритм работы калькулятора:
- В первую очередь необходимо вычислить удельное сопротивление грунта ρ (1) с учетом его неоднородности. Для этого необходимо выбрать состав верхнего и нижнего слоя, а калькулятор автоматически подберет необходимое значение для ρ1 и ρ2. После выбираем климатическую зону (подменяется коэффициентом k1) и вводим оставшиеся параметры.
- После расчета удельного сопротивления грунта, калькулятор автоматически вычисляет параметры R1 (2) и R2 (3), значение которых определяет сопротивление заземлителей (вертикального и горизонтального, соответственно).
- На основе полученных результатов производится расчет R (4), то есть сопротивления растекания электротока (сопротивление заземляющего устройства).
- Итоговый результат выводится на экран.
После расчета рекомендуем проверить сопротивление ЗУ на соответствие нормам (ПУЭ 1.7.101), если величина больше допустимой, измените исходные параметры, в частности, число вертикальных заземлителей.
Калькулятор сопротивления заземляющих стержней– Программное обеспечение ELEK
Австралийский доллар (AUD)Фунт стерлингов (GBP)Евро (EUR)Доллар Новой Зеландии (NZD)Доллар США (USD)
Этот калькулятор определяет сопротивление грунта заглубленных стержней для одиночного оголенного стержня, одиночного стержня, заключенного в бетон, и основания стержня (несколько стержней), голых или заключенных в бетон. Для стержневых опор влияние горизонтальных подземных проводов не учитывается, поэтому результаты являются консервативными.
Используемые простые уравнения взяты непосредственно из раздела 14.6 Руководства IEEE по безопасности заземления подстанций переменного тока (IEEE Std 80-2013) или получены из него. Ограничения уравнений заключаются в том, что они имеют дело только с однородным грунтом и не подходят, например, для двухслойных или многослойных грунтов, они также не имеют дело со стержнями, которые разделены неравномерно.
Программное обеспечение SafeGrid Earthing может рассчитать сопротивление заглубленного заземляющего стержня для заземляющей сетки любого размера и формы с высокой степенью точности.
Попробуйте наши другие 12 бесплатных электрических калькуляторов.
Сопротивление заземляющего стержня
Этот калькулятор определяет сопротивление стержня одиночного стержня или нескольких стержней сетки, заглубленных в однородную модель почвы. Кроме того, он определяет сопротивление электродов, залитых бетоном.
Уравнения:
1. Одиночный стержень
Общая формула, используемая для расчета сопротивления одиночного стержня [1]:
Где:
ρ: удельное сопротивление грунта (Ом·м).
L r : длина стержня.
d: диаметр заземляющего стержня.
2. Одиночный стержень, залитый бетоном
В грунте с высоким удельным сопротивлением лучше добавить к стержням дополнительный слой бетона, поскольку бетон имеет более низкое удельное сопротивление от 30 Ом·м до 200 Ом·м в зависимости от уровня влажности. Таким образом, он работает как грунт с низким удельным сопротивлением вокруг стержней, что обеспечивает дополнительную защиту.
Мы можем получить сопротивление стержня, заключенного в бетон, используя уравнение Фагана и Ли [2]: 92)
n r : количество стержней, размещенных в зоне A.
k 1 : коэффициент.
Позднее Керсель [3] сформулировал уравнение для расчета коэффициента для прямоугольной сетки в зависимости от площади сетки (длины и ширины).
Формула для коэффициента:
Где:
а: длина сетки (м)
b: ширина сетки (м)
4. Стержневая подушка из железобетонных стержней
Из (3 ) имеем:
Подставляя (1) в (5) имеем:
Для стержня, заключенного в бетон, мы заменяем в (2) на в (6).
Тогда имеем:
Даем формулу стержневого основания для стержней, залитых бетоном (рис. 1).
Рис. 1 сетка с бетонными стержнями.Каталожные номера:
[1] «Руководство IEEE по безопасности заземления подстанций переменного тока». IEEE Power and Energy Society. США. 2013, с. 204
[2] Фаган, Э.Дж. и Ли, Р. Х., «Использование арматурных стержней, заключенных в бетон, в качестве заземляющих электродов», IEEE Transactions on Industry and General Applications, IGA-6: № 4, 19 июля.70.
[3] Керсель, С. В., «Проектирование систем заземления распределительных устройств с использованием нескольких сетей» IEEE Transactions on Power Apparatus and Systems, vol. ПАС-100, вып. 3, стр. 1341–1350, март 1981 г.
Связанные ресурсы:
Калькулятор размера кабеля
Этот калькулятор определяет минимальное сечение кабеля с помощью метода, описанного в стандарте AS/NZS 3008.1.1, и использует метод точного падения напряжения.
Калькулятор импеданса петли замыкания
Этот калькулятор импеданса контура повреждения основан на Стандартах. Обратитесь к нашей статье «Понимание импеданса контура замыкания на землю».
Программное обеспечение SafeGrid Earthing
Простое проектирование систем безопасного заземления в соответствии со стандартами.
Как используется:
Чтобы получить информацию или поговорить с нашими полезными консультантами
Программное обеспечение для проектирования и анализа электроэнергетических систем
СЛЕДУЙТЕ ЗА НАМИ
РЕСУРСЫ И ПОДДЕРЖКА
© 2023 Все права защищены Политика конфиденциальности Политика качества Условия использования
Расчет заземления – онлайн калькулятор
Этот калькулятор позволяет быстро рассчитать в режиме онлайн общее сопротивление системы заземления распространению электрического тока (R).
Калькулятор подходит для расчетов в том случае, если используются вертикальные заземлители. Достоинства таких заземлителей в том, что при использовании электродов можно добиться предельно низких значений сопротивления контура. Чтобы вам было понятнее – чем меньше R системы заземления, тем меньше будет опасный потенциал на корпусе поврежденного электроприбора, например, стиральной машины. Все, что от вас требуется, это заполнить исходные данные в формуле и нажать кнопку «Рассчитать», после чего калькулятор выполнит онлайн-расчет заземления.
| Верхний слой почвы | Песок сильноувлажненный (60)Песок умеренно влажный (130)Песок влажный (400)Песок слабовлажный (1500)Песок сухой (4200)Песчаник (1000)Песчаная Буханка (300)Супесь влажная (150)Суглинок сильно увлажненный (60) Суглинок полутвердый, лессовидный (100)Суглинистый мерзлый слой (190)Глина (при t>0°С) (60)Торф при t=0°С (50)Торф при t>0°С (40)Засоленные почвы ( при t>0°С) (25)Сухой щебень (5000)Мокрый щебень (3000)Дресва (при t>0°С) (5500)Садовая земля (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t > 0°С) (22500) |
| Климатический коэффициент | Климатическая зона I (Верт. – 1,9; Гориз. – 5,75) Климатическая зона II (Верт. – 1,7; Гориз. – 4,0) Климатическая зона III (Верт. – 1,45; Гориз. – 2,25) Климатическая зона IV (Верт. – 1,3) ; гор.- 1,75) |
| Нижний слой | Песок сильноувлажненный (60)Песок умеренно влажный (130)Песок влажный (400)Песок слабовлажный (1500)Песок сухой (4200)Песчаник (1000)Песчаная Буханка (300)Супесчаный влажный (150)Суглинок сильно увлажненный (60) Полутвердый суглинок лессовидный (100)Суглинистый мерзлый слой (190)Глины (при t>0°С) (60)Торф при t=0°С (50)Торф при t>0°С (40)Засоленные грунты (при t>0°С) (25)Сухой щебень (5000)Влажный щебень (3000)Дресва (при t>0°С) (5500)Огород (40)Чернозем (50)Речная вода (1000)Гранитное основание (при t>0°С) (22500) |
| Количество верт. заземление | 1 вертикальный заземлитель3 вертикальный заземлитель3 вертикальный заземлитель4 вертикальный заземлитель5 вертикальный заземлитель6 вертикальный заземлитель7 вертикальный заземлитель8 вертикальный заземлитель9вертикальное заземление10 вертикальное заземление11 вертикальное заземление12 вертикальное заземление13 вертикальное заземление14 вертикальное заземление15 вертикальное заземление16 вертикальное заземление17 вертикальное заземление18 вертикальное заземление19 вертикальное заземление20 вертикальное заземление |
| Высота верхнего слоя почвы, H (м) | |
| Длина вертикального заземлителя, L1 (м) | |
| Глубина установки горизонтального заземлителя, h3 (м) | |
| Длина соединительной полосы, L3 (м) | |
| Диаметр вертикального заземлителя, D (м) | |
| Ширина горизонтального заземлителя, b (м) | |
| Удельное сопротивление грунта | |
Сопротивление одиночное верт. заземлитель | |
| Длина горизонтального заземления | |
| Горизонтальное сопротивление заземления: | |
| Общее сопротивление распространению электрического тока | |
В отчете Вам будут представлены готовые значения удельного сопротивления грунта, вертикального и горизонтального заземления, а также общего сопротивления растеканию электрического тока. Все допустимые значения R заземляющего устройства указаны в одной из важнейших книг для электриков — ПУЭ. Например, при линейном напряжении 220 вольт в однофазной сети сопротивление зарядного устройства не должно превышать 4 Ом.
