Распиновка DVI и VGA и переходник между ними. / zremcom.com
Для общего сведения выкладываю распиновку DVI и VGA, а так же схему переходника между ними.

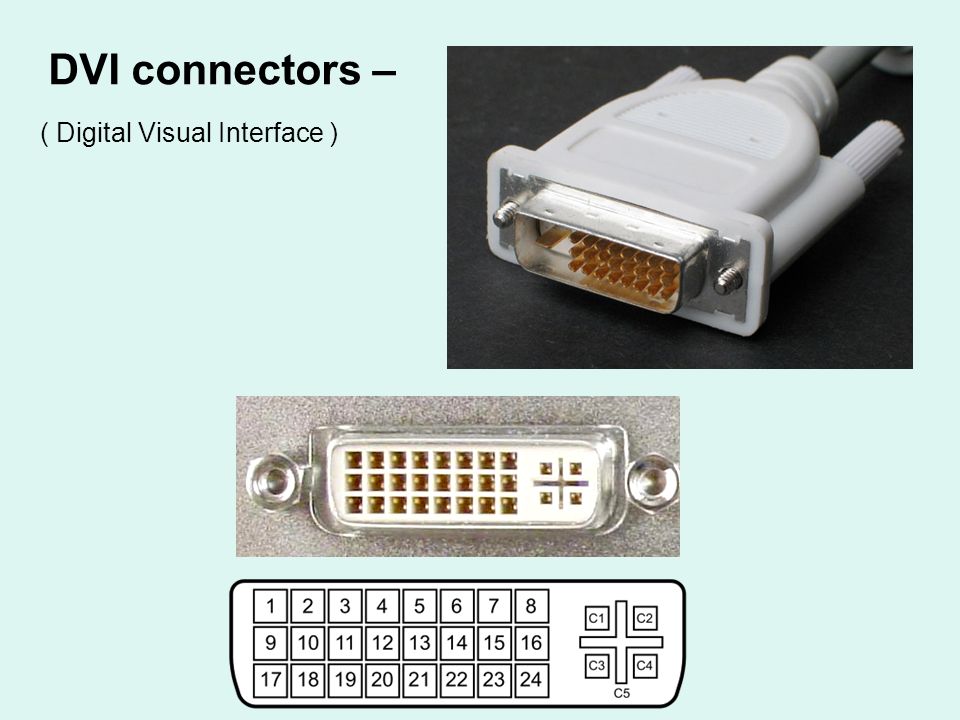

Разъем DVI используется для передачи видеоизображения на цифровые устройства (обычно видеокарта-монитор). Выглядит следующим образом.

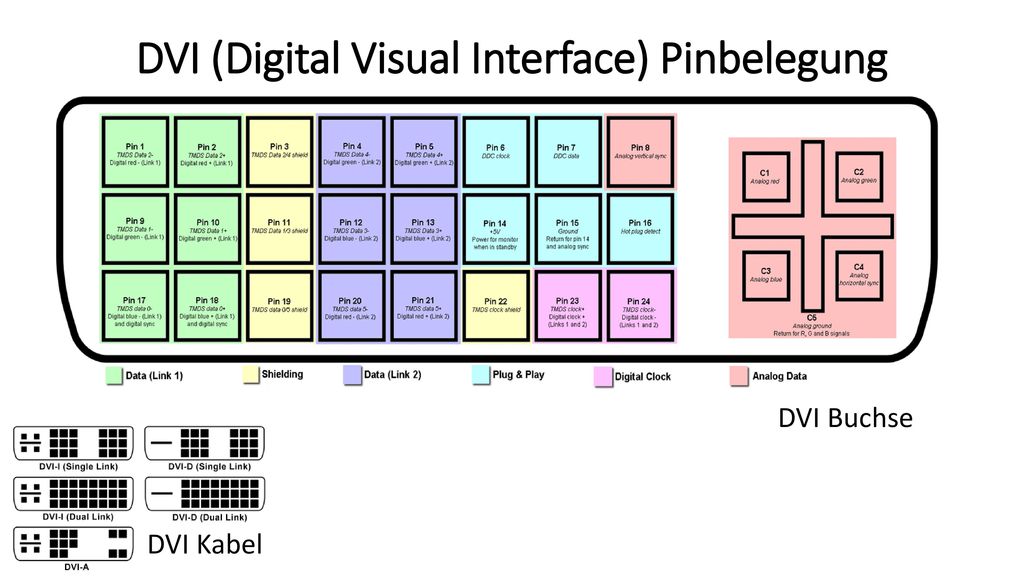

Его распиновка:
Пин | Сигнал | Описание | |||
1 | T.M.D.S DATA 2- | Передача видеосигнала, 2 пара | |||
2 | T.M.D.S DATA 2+ | ||||
3 | T. | Экран 2/4 пары | |||
4 | T.M.D.S DATA 4- | Передача видеосигнала, 4 пара | |||
5 | T.M.D.S DATA 4+ | ||||
6 | DDC CLOCK | Тактовая частота передачи данных DDC | |||
7 | DDC DATA | Передача данных DDC | |||
8 | ANALOG VERT. SYNC | Аналоговая вертикальная синхронизация | |||
| 9 | T. | Передача видеосигнала, 1 пара | |||
10 | T.M.D.S DATA 1+ | ||||
11 | T.M.D.S DATA 1/3 SHIELD | Экран 1/3 пары | |||
12 | T.M.D.S DATA 3- | Передача видеосигнала, 3 пара | |||
13 | T.M.D.S DATA 3+ | ||||
14 | +5V POWER | Питание +5 В | |||
15 | GND | Общий | |||
16 | HOT PLUG DETECT | Детектор подключения “на лету” | |||
17 | T. | Передача видеосигнала, 0 пара | |||
18 | T.M.D.S DATA 0+ | ||||
19 | T.M.D.S DATA 0/5 SHIELD | Экран 0/5 пары | |||
| 20 | T.M.D.S DATA 5- | Передача видеосигнала, 5 пара | |||
21 | T.M.D.S DATA 5+ | ||||
22 | T.M.D.S CLOCK SHIELD | Экран пары тактовой частоты видеосигнала | |||
23 | T. | Тактовая частота видеосигнала | |||
24 | T.M.D.S CLOCK- | ||||
C1 | ANALOG RED | Аналоговый красный | |||
C2 | ANALOG GREEN | Аналоговый зеленый | |||
C3 | ANALOG BLUE | Аналоговый синий | |||
C4 | ANALOG HORZ SYNC | Аналоговая горизонтальная синхронизация | |||
C5 | ANALOG GROUND | Аналоговая земля |
M.D.S DATA 1-
M.D.S DATA 0-
M.D.S CLOCK+Разъем VGA — аналоговый интерфейс, разработанный в 1987 году и предназначен для подключения аналоговых мониторов.
Выглядит следующим образом.
Его распиновка:
Вывод | Наименование | Описание |
1 | RED | Red Video (75 Ohm, 0.7 V p-p) |
2 | GREEN | Green Video (75 Ohm, 0.7 V p-p) |
3 | BLUE | Blue Video (75 Ohm, 0.7 V p-p) |
4 | RES | Резерв |
5 | GND | Ground (Корпус) |
6 | RGND | Red Ground |
7 | GGND | Green Ground |
8 | BGND | Blue Ground |
9 | +5V | +5 VDC |
10 | SGND | Sync Ground |
11 | ID0 | Monitor ID Bit 0 (0-ой бит идентификации) |
12 | SDA | DDC Serial Data Line (Линия передачи данных для DDC) |
13 | HSYNC or CSYNC | Horizontal Sync (or Composite Sync) |
14 | VSYNC | Vertical Sync |
15 | SCL | DDC Data Clock Line (тактовая частота для DDC) |
Зная распиновку этих разъемов можно легко спаять переходник DVI-VGA или VGA-DVI.
Схема такого переходника
Контакты разъемов VGA, DVI, HDMI, YC, SCART
Контакты разъемов VGA, DVI, HDMI, YC, SCART
Распайка кабелей под сигналы YUV (Y/PbCb/PrCr), VGA HD15, DVI, HDMI, s-Video, SCART (Peritel, Euroconnector).
Контакты разъема VGA HD15
Конт. |
Сигнал |
Описание |
| 1 | RED | Канал R (красный) (75 Ом, 0,7 В) |
| 2 | GREEN | Канал G (зеленый) (75 Ом, 0,7 В) |
| 3 | BLUE | Канал В (синий) (75 Ом, 0,7 В) |
| 4 | ID2 | Идентификационный бит 2 |
| 5 | GND | Земля |
| 6 | RGND | Земля канала R |
| 7 | GGND | Земля канала G |
| 8 | BGND | Земля канала B |
| 9 | KEY | Нет контакта (ключ) |
| 10 | SGND | Земля синхронизации |
| 11 | ID0 | Идентификационный бит 0 |
| 12 | ID1 or SDA | Идентификационный бит 1 или данные DDC |
| 13 | HSYNC or CSYNC | Строчная или композитная синхронизация |
| 14 | VSYNC | Кадровая синхронизация |
| 15 | ID3 or SCL | Идентификационный бит 3 или такты DDC |
Распайка кабеля Kramer BC5x5S (5-коаксильный)
Распайка кабеля Kramer BC3x2T7S (3-коаксильный, презентационный)
Распайка сигнала YUV (Y/PbCb/PrCr) с разъема VGA HD15 (для масштабаторов Kramer VP-414(xl), VP-419xl, VP-420, VP-421, VP-724xl, VP-728, VP-729, VP-730, VP-731, VP-725xl, VP-727, VP-747)

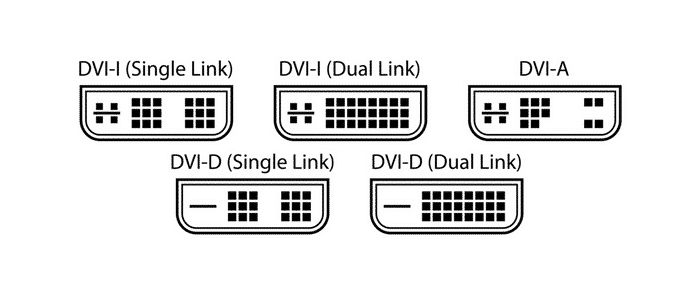

Контакты разъема DVI-I/ DVI-D
Конт. |
Сигнал (англ.) |
Сигнал (рус.) |
| 1 | T.M.D.S DATA 2- | Данные T.M.D.S 2- |
| 2 | T.M.D.S DATA 2+ | Данные T.M.D.S 2+ |
| 3 | T.M.D.S DATA 2/4 SHIELD | Экран для данных T.M.D.S 2 и 4 |
| 4 | T.M.D.S DATA 4- | Данные T.M.D.S 4- |
| 5 | T.M.D.S DATA 4+ | Данные T.M.D.S 4+ |
| 6 | DDC CLOCK | Такты DDC |
| 7 | DDC DATA | Данные DDC |
| 8 | ANALOG VERT. SYNC |
Аналоговая кадровая синхр. |
| 9 | T.M.D.S DATA 1- | Данные T.M.D.S 1- |
| 10 | T.M.D.S DATA 1+ | Данные T.M.D.S 1+ |
| 11 | T.M.D.S DATA 1/3 SHIELD | Экран для данных T.M.D.S 1 и 3 |
| 12 | T.M.D.S DATA 3- | Данные T.M.D.S 3- |
| 13 | T.M.D.S DATA 3+ | Данные T.M.D.S 3+ |
| 14 | +5V POWER | Питание +5 В |
| 15 | GND | Земля |
| 16 | HOT PLUG DETECT | Датчик “горячего” подключения |
| 17 | T. M.D.S DATA 0- |
Данные T.M.D.S 0- |
| 18 | T.M.D.S DATA 0+ | Данные T.M.D.S 0+ |
| 19 | T.M.D.S DATA 0/5 SHIELD | Экран для данных T.M.D.S 0 и 5 |
| 20 | T.M.D.S DATA 5- | Данные T.M.D.S 5- |
| 21 | T.M.D.S DATA 5+ | Данные T.M.D.S 5+ |
| 22 | T.M.D.S CLOCK SHIELD | Экран для тактов T.M.D.S |
| 23 | T.M.D.S CLOCK+ | Такты T.M.D.S + |
| 24 | T.M.D.S CLOCK- | Такты T. M.D.S – |
| C1 | ANALOG RED | Аналоговый канал R |
| C2 | ANALOG GREEN | Аналоговый канал G |
| C3 | ANALOG BLUE | Аналоговый канал B |
| C4 | ANALOG HORZ SYNC | Аналоговая строчная синхр. |
| C5 | ANALOG GROUND | Аналоговая земля |
Контакты разъема HDMI (Single Link, Type A, до версии 1.4 включительно)
Конт. |
Сигнал (англ.) |
Сигнал (рус. |
| 1 | T.M.D.S DATA 2+ | Данные T.M.D.S 2+ |
| 2 | T.M.D.S DATA 2 SHIELD | Экран для данных T.M.D.S 2 |
| 3 | T.M.D.S DATA 2- | Данные T.M.D.S 2- |
| 4 | T.M.D.S DATA 1+ | Данные T.M.D.S 1+ |
| 5 | T.M.D.S DATA 1 SHIELD | Экран для данных T.M.D.S 1 |
| 6 | T.M.D.S DATA 1- | Данные T.M.D.S 1- |
| 7 | T.M.D.S DATA 0+ | Данные T.M.D.S 0+ |
| 8 | T. M.D.S DATA 0 SHIELD |
Экран для данных T.M.D.S 0 |
| 9 | T.M.D.S DATA 0- | Данные T.M.D.S 0- |
| 10 | T.M.D.S CLOCK+ | Такты T.M.D.S + |
| 11 | T.M.D.S CLOCK SHIELD | Экран для тактов T.M.D.S |
| 12 | T.M.D.S CLOCK- | Такты T.M.D.S – |
| 13 | CEC | Сеть Consumer Electronics Control |
| 14 | Utility | Используется для HEAC (Ethernet и обратный аудиоканал) |
| 15 | DDC CLOCK | Такты DDC |
| 16 | DDC DATA | Данные DDC |
| 17 | DDC/CEC GND | Земля для DDC и CEC |
| 18 | +5V POWER | Питание +5 В |
| 19 | HOT PLUG DETECT | Датчик «горячего» подключения |
)Контакты разъема S-Video (YC, S-VHS)
Стандартный 4-контактный разъем MiniDIN
Конт. |
Сигнал |
Описание |
| 1 | GND | Земля канала Y |
| 2 | GND | Земля канала C |
| 3 | Y | Канал Y (Яркость+синхр.) |
| 4 | C | Канал C (Цвет) |
7-контактный разъем MiniDIN (встречается в видеокартах ATI и др.)
Конт. |
Сигнал |
Описание |
| 1 | GND | Земля канала Y |
| 2 | GND | Земля канала C |
| 3 | Y | Канал Y (Яркость+синхр. ) |
| 4 | C | Канал C (Цвет) |
| 6 | – | – |
| 7 | V | Композитное видео |
| 5 | VGND | Земля композитного видео |
10-контактный разъем (в видеокартах ATI All-In-Wonder)
Конт. |
Сигнал |
Описание |
| 1 | C | Канал C (Цвет) |
| 2 | S/PDIF ground | Земля сигнала S/PDIF |
| 3 | SPDIF | Сигнал SPDIF (цифровое аудио) |
| 4 | GND | Земля |
| 5 | GND | Земля |
| 6 | R | Аудио, правый канал |
| 7 | GND | Земля аудио |
| 8 | Y | Канал Y (Яркость+синхр. ) |
| 9 | V | Композитное видео |
| 10 | L | Аудио, левый канал |
10-контактный разъем (в видеокартах Matrox G450 и др.)
Конт. |
Сигнал |
Описание |
| 1 | C (s-video) | Канал C (Цвет) |
| 2 | GND | Земля |
| 3 | Y | Канал Y (Яркость+синхр.) |
| 4 | RGB switching control | Управляющий сигнал |
| 5 | Composite sync | Выход композитной синхронизации |
| 6 | GND | Земля |
| 7 | V | Композитное видео |
| 8 | L | Аудио, левый канал |
| 9 | GND | Земля |
| 10 | R | Аудио, правый канал |
Контакты разъема SCART (Peritel, Euroconnector)
Конт. |
Сигнал |
Описание |
Уровень |
Нагрузка |
| 1 | AOR | Выход аудио, правый | 0,5 В rms | |
| 2 | AIR | Вход аудио, правый | 0,5 В rms | >10 кОм |
| 3 | AOL | Выход аудио, левый + моно | 0,5 В rms | |
| 4 | AGND | Земля для аудио | ||
| 5 | B GND | Земля для RGB Blue | ||
| 6 | AIL | Вход аудио, левый + моно | 0,5 В rms | >10 кОм |
| 7 | B | Вход RGB Blue (синий) | 0,7 В | 75 Ом |
| 8 | SWTCH | Вход, переключение режима телевизора, в зависимости от типа телевизора – Audio/RGB/16:9, иногда включение AUX (старые телевизоры) | 10-12 В | |
| 9 | G GND | Земля RGB Green | ||
| 10 | CLKOUT | Data 2: Clockpulse Out, только в старых видеомагнитофонах | ||
| 11 | G | Вход RGB Green (зеленый) | 0,7 В | 75 Ом |
| 12 | DATA | Data 1: выход данных | ||
| 13 | R GND | Земля RGB Red | ||
| 14 | DATAGND | Земля для Data, дистанционное управление, только в старых видеомагнитофонах | ||
| 15 | R | Вход RGB Red (красный) или Вход канала C | R: 0,7 В; C: 0,3 В | 75 Ом |
| 16 | BLNK | Вход Blanking Signal, переключение режима телевизора (композит/RGB), “быстрый” сигнал (новые телевизоры) | RGB=1-3 В; Comp=0-0,4 В | 75 Ом |
| 17 | VGND | Земля композитного видео | ||
| 18 | BLNKGND | Земля Blanking Signal (для конт. 8 или 16) |
||
| 19 | VOUT | Выход композитного видео | 1 В | 75 Ом |
| 20 | VIN | Вход композитного видео или канал Y (яркости) | 1 В | 75 Ом |
| 21 | SHIELD | Защитный экран/корпус |
Персональный сайт – Распиновка DVI и VGA и переходник между ними.
Для общего сведения выкладываю распиновку DVI и VGA, а так же схему переходника между ними.
Разъем DVI используется для передачи видеоизображения на цифровые устройства (обычно видеокарта-монитор). Выглядит следующим образом.
Его распиновка:
Пин | Сигнал | Описание | |||
1 | T. | Передача видеосигнала, 2 пара | |||
2 | T.M.D.S DATA 2+ | ||||
3 | T.M.D.S DATA 2/4 SHIELD | Экран 2/4 пары | |||
4 | T.M.D.S DATA 4- | Передача видеосигнала, 4 пара | |||
5 | T.M.D.S DATA 4+ | ||||
6 | DDC CLOCK | Тактовая частота передачи данных DDC | |||
7 | DDC DATA | Передача данных DDC | |||
8 | ANALOG VERT. | Аналоговая вертикальная синхронизация | |||
9 | T.M.D.S DATA 1- | Передача видеосигнала, 1 пара | |||
10 | T.M.D.S DATA 1+ | ||||
11 | T.M.D.S DATA 1/3 SHIELD | Экран 1/3 пары | |||
12 | T.M.D.S DATA 3- | Передача видеосигнала, 3 пара | |||
13 | T.M.D.S DATA 3+ | ||||
14 | +5V POWER | Питание +5 В | |||
15 | GND | Общий | |||
16 | HOT PLUG DETECT | Детектор подключения “на лету” | |||
17 | T. | Передача видеосигнала, 0 пара | |||
18 | T.M.D.S DATA 0+ | ||||
19 | T.M.D.S DATA 0/5 SHIELD | Экран 0/5 пары | |||
20 | T.M.D.S DATA 5- | Передача видеосигнала, 5 пара | |||
21 | T.M.D.S DATA 5+ | ||||
22 | T.M.D.S CLOCK SHIELD | Экран пары тактовой частоты видеосигнала | |||
23 | T.M.D.S CLOCK+ | Тактовая частота видеосигнала | |||
24 | T. | ||||
C1 | ANALOG RED | Аналоговый красный | |||
C2 | ANALOG GREEN | Аналоговый зеленый | |||
C3 | ANALOG BLUE | Аналоговый синий | |||
C4 | ANALOG HORZ SYNC | Аналоговая горизонтальная синхронизация | |||
C5 | ANALOG GROUND | Аналоговая земля |
M.D.S DATA 2-
SYNC
M.D.S DATA 0-
M.D.S CLOCK-Разъем VGA — аналоговый интерфейс, разработанный в 1987 году и предназначен для подключения аналоговых мониторов. Выглядит следующим образом.
Его распиновка:
Вывод | Наименование | Описание |
1 | RED | Red Video (75 Ohm, 0.7 V p-p) |
2 | GREEN | Green Video (75 Ohm, 0.7 V p-p) |
3 | BLUE | Blue Video (75 Ohm, 0.7 V p-p) |
4 | RES | Резерв |
5 | GND | Ground (Корпус) |
6 | RGND | Red Ground |
7 | GGND | Green Ground |
8 | BGND | Blue Ground |
9 | +5V | +5 VDC |
10 | SGND | Sync Ground |
11 | ID0 | Monitor ID Bit 0 (0-ой бит идентификации) |
12 | SDA | DDC Serial Data Line (Линия передачи данных для DDC) |
13 | HSYNC or CSYNC | Horizontal Sync (or Composite Sync) |
14 | VSYNC | Vertical Sync |
15 | SCL | DDC Data Clock Line (тактовая частота для DDC) |
Зная распиновку этих разъемов можно легко спаять переходник DVI-VGA или VGA-DVI.
Схема такого переходника
Источник http://zremcom.ru/article/equipment/123-pin-dvi-and-vga-and-an-adapter-between-them
Распиновка VGA-DVI | Оцифровка видео, аудио, фото
Переходник DVI-VGA бывает нужен чаще всего при апгрейде аппаратуры. Монитор как правило покупают надолго. Технология компьютера постоянно развивается. Достаточно в старом персональном компьютере заменить всего лишь видеокарту, и вам уже (скорее всего) понадобится этот переходник. Поскольку многие старые мониторы оснащены только выходом VGA, то следует приобрести шнур DVI-VGA. Если нет возможности купить такой шнур, то можно его спаять самому. Для этого потребуется знание распиновки разъема DVI и распиновки разъема VGA. Теперь можно составить схему переходника DVI-VGA.
VGA-DVI. Распиновка
Первый контакт VGA нужно соединить с контактом C1 DVI. Дальше аналогично: второй с C2, третий с C3. Четвертый контакт не используется. Пятый контакт закорачиваем с десятым и соединяем с контактом 15 на DVI.
6, 7, 8 контакты соединяем между собой и соединяем с C5. Четырнадцатый и шестнадцатый контакт DVI соединяем между собой и припаиваем к контакту 9 VGA. Десятый контакт VGA соединяем с пятнадцатым контактом DVI. Двенадцатый контакт идет на контакт 7 DVI, тринадцатый на C4, а четырнадцатый на контакт 8 DVI. Последний (15) контакт соединяем с контактом 6 DVI. Схематично это выглядит так:
VGA pin → DVI pin
1 (Красный) → C1
2 (Зеленый) → C2
3 (Синий) → C3
5 (GND) → 15
6 (RGND) → C5
7 (GGND) → C5
8 (BGND) → C5
9 +5V → 14
9 +5V → 16
10 (SGND) → 15
12 (SDA) → 7
13 (HSync) → C4
14 (VSync) → 8
15 (DDC Clock) → 6
Технология компьютера постоянно развивается. Достаточно в старом персональном компьютере заменить всего лишь видеокарту, и вам уже (скорее всего) понадобится этот переходник. Поскольку многие старые мониторы оснащены только выходом VGA, то следует приобрести шнур DVI-VGA. Если…admin
AdministratorОцифровка видео, аудио, фото | Обзоры аппаратуры и новостиВсё про DVI разъем – виды, характеристики, распиновка, совместимость, отличия, плюсы и минусы интерфейса
В данной статье мы подробно расскажем о разъеме DVI, который можно встретить во многих мониторах, телевизорах и другой технике. Немного углубимся в историю этого популярного интерфейса, а также разберемся в его видах и особенностях. А еще обязательно сравним DVI-разъем с некоторыми прогрессивными интерфейсами. Эта информация станет полезна многим пользователям, а также упростит процесс работы с техникой и позволит избежать различных сложностей при работе.
Что такое DVI-выход?
Популярный разъем, известный как DVI-выход (Digital Visual Interface) предназначается для качественной передачи изображения (видео) на различные приборы цифрового типа.
Как правило это проекторы, мониторы и телевизоры.
Разработала данный видеоинтерфейс компания DDWG. Часто в интернете можно найти расшифровку этих английских букв DVI в следующем виде — цифровой видео интерфейс. Эти слова более понятны для многих пользователей, которые только начинают узнавать мир компьютерной и остальной техники. Данный разъем имеет определенный цвет и форму, благодаря чему его довольно просто отличить от других выходов. Подключение прибора к самой разной технике происходит довольно просто, не требуя обязательных профессиональных умений и навыков.
История DVI разъема
В 1999 году компания Digital Display Working Group официально представила абсолютно новый на тот момент стандарт на интерфейс под названием Digital Visual Interface (DVI). Его разработкой занимались ведущие специалисты из IBM, Intel, Fujitsu и других известнейших корпораций, которые пришли в DDWG с одной целью — создать по-настоящему инновационный интерфейс для передачи цифрового видеосигнала на мониторы и прочие средства вывода изображения.
Появление DVI ознаменовало закат эпохи VGA, который за 10 лет морально и физически устарел. Это позволило не только улучшить качество контента, но и значительно повысить разрешение дисплеев. Примечательно, что DVI-разъемы актуальны и по сей день, хотя уже сейчас существуют серьезные соперники, которые постепенно вытесняют «ветерана».
Особенности DVI
Что касается DVI, то он использует формат данных, который базируется на технологии PanelLink. Речь идет о передаче информации, которая происходит последовательно, а также изначально реализованной компанией Silicon Image. Тут применяется технология TMDS, когда передача сигналов происходит дифференциально, чтобы максимально снизить перепады касательно уровней. Задействованные каналы в числе трех, передают видеосигнал со скоростью до 3,5 Гбит в секунду. Если используется кабель до 10 метров в длину, то можно передавать картинку в формате FHD (1920 на 1200 точек). Когда применяется более длинный соединительный кабель, тогда разрешение «урезается» до HD-формата.
В некоторых ситуациях может быть задействован канал Display Data Channel (DDC). С его помощью получится передать важную информацию о дисплее непосредственно самому процессору, который установлен в источнике сигнала. Сюда входят все подробные данные, касающиеся характеристик прибора. Речь идет о марке, дате производства, модели, размере и разрешении дисплея. Источник будет учитывать эту информацию, отправив сигнал с оптимальными настройками для конкретного экрана. Если источник не получает нужные данные, то возможна блокировка TMDS-канала.
Есть поддержка HDCP, которая является продвинутой системой защиты. Она реализована и в более продвинутом интерфейсе HDMI. Можно устанавливать разнообразные уровни защищенности контента, отталкиваясь от собственных потребностей. Основной принцип работы HDCP — подключенные при помощи DVI приборы обмениваются паролями между собой. Так и происходит внутреннее шифрование.
Нужно отметить, что DVI-разъем способен передавать исключительно изображение.
Что касается звука, то не передается в данном случае. Поэтому необходимо позаботиться о соответствующих каналах. Примечательно, что сегодня для определенных видеокарт существуют специальные переходники, которые дают возможность одновременно передавать звук и картинку.
Виды DVI выходов
Пользователь может столкнуться с несколькими видами выходов. Среди них:
- DVI-А
- DVI-I (SingleLink)
- DVI-I (DualLink)
- DVI-D (SingleLin)
- DVI-D (DualLink)
Поэтому несложно догадаться, что выходы имеют определенные отличия. Кроме отличий в конструкции, они также имеют несоответствия и в особенностях. Часто поднимается вопрос в разнице между Single link и Dual link. В них есть немало отличий. Оба варианта отличаются друг от друга количеством контактов. Двойной линк использует при работе все двадцать четыре контакта. А сингл линк, который переводится как одиночный, имеет всего восемнадцать контактов. Если пользователю нужно большее разрешение, то ему больше подходит первый вариант.
Сингл линк подойдет для устройств, которые имеют разрешение 1920 на 1080. С ним возможности пользователи становятся намного меньше.
DVI-A выход
Данный выход предполагает только возможность аналоговой передачи. Дополнительная буква дает возможность пользователю догадаться, что «А» — означает аналоговый. Разъем представляет собой вилку в кабеле или переходнике, которая позволяет произвести подключение видеоустройств (аналоговых) к выходу типа DVI-I.
DVI-I выход
Этот разъем бывает двух типов: Single link и Dual link. Первый вариант очень востребован и распространен. Дополнительная буква I сообщает пользователю о том, что он является интегрированным. Выход довольно часто используют для цифровых дисплеев и видеокарт. Особенности данного выхода заключаются в том, что в нем объединены сразу два канала передачи. В устройстве совмещен цифровой и аналоговый каналы. Они не зависят друг от друга, поэтому одновременно не работают. В задачу прибора входит решить самостоятельно, благодаря чему он будет функционировать.
Разъем Dual link с буквой I передает аналоговый сигнал. У него есть целых два цифровых канала. Это позволяет пользователю добиться намного лучшего качества изображения и расширить свои возможности.
DVI-D выход
Здесь буква «D» сообщает об английском слове Digital, которое можно перевести – цифровой. В этом варианте нет аналогового канала. При этом разъеме происходит только цифровая передача. Как и в предыдущих выходах здесь идет разделение на одиночный и двойной. Single link немного ограничит пользователя. Разрешение не сможет превышать более 1920 на 1200 (при частоте 60 Гц). В этом варианте только один цифровой канал. Пользователь не сможет подключить аналоговый монитор, а также радоваться технологии под названием nVidia 3D Vision. Зато Dual link поможет смотреть на мониторе 3Д, увеличивая возможности пользователя. Здесь два цифровых канала.
DVI-I и DVI-D в чем же принципиальная разница?
DVI-I поддерживает и цифровую и аналоговую передачу данных, а DVI-D только цифровую.
Совместимость DVI разъемов
DVI-A будет иметь совместимость только с DVI-A. Для передачи аналогового сигнала. Что касается DVI-D, то обеспечивает передачу только цифрового видео контента. Его совместимость возможна только с DVI-D. Далее следует упомянуть универсальное решение, которое пойдет для самых разных устройств. Это идет речь о DVI-I. В некоторых случаях можно использовать переходники. Но это возможно только тогда, когда это предусмотрено производителем того или иного прибора.
Переходник помогает решить проблему, но может повлиять на качество изображения. Видов этих устройств довольно много. Встречаются следующие: DVI – HDMI, VGA – DVI и другие востребованные устройства. Кабели DVI-D и DVI-I могут работать в двойном режиме (дуал линк). В этом случае пропускная способность удваивается. Для этого применяется дополнительные контакты. Такое решение дает возможность передать гораздо больше информации, что благоприятно отражается на частоте и изображении монитора, которые становятся выше.
Если необходимость воспользоваться технологией nVidia 3D Vision, то дуал линк просто необходим в обязательном порядке. Также, стоит знать, что крупные ЖК-мониторы, имеющие большое разрешение, совместимы с разъемом DVI-D Dual-Link.
Распиновка DVI выходов
Сравнение DVI разъема с HDMI и Display Port
Первенство среди разъемов сейчас находится у DP — у display port. Он сменил довольно быстро предыдущие разработки. Он отличается прекрасной пропускной способностью, а также пользователь получает намного больше новых возможностей. Прибор позволяет не терять в качестве, а также выделяется небольшими размерами. Он уже начал понемногу вытеснять dvi и hdmi. Однако еще далеко не все мониторы имеют именно те разъемы, которые бы подошли к этой новинке.
Пока произойдут изменения в системе их производства, придется ждать довольно долго. Большинство производителей не спешат использовать для своей техники это устройство. Поэтому даже во многих современных и популярных моделях еще не встретить DP.
Поэтому у dvi и hdmi еще не все потеряно. Последний вариант отлично справляется с передачей цифрового видео вместе со звуком. Прибор можно встретить в популярных и новых моделях техники. Этот интерфейс поможет получить высокое разрешение. Каждый год появляются улучшенные версии, которые имеют не только отличную пропускную способность, но и дают пользователю намного больше возможностей. Звук и видео не ухудшаются в качестве даже при длине кабеля в 10 метров. Разъем dvi также остается известным и востребованным. Его можно встретить на многих устройствах, так как производители предпочитают отдавать ему свое предпочтение благодаря его универсальности.
DVI-D to VGA.
Конвертер или переходник? Переходники ТМDVI-D на VGA. Конвертер или переходник?Каждый день, каждый час технологии идут вперед, и ни на секунду не останавливаются. Мы постоянно видим, что техника совершенствуется, открывая перед нами все более и более новые перспективы. Но, для нас важно, не просто новое и усовершенствованное… Нас интересует, еще и простота в использовании новейших моделей, возможностей, техники.
Проанализировав информацию на форумах, порталах, из личного опыта, наши специалисты пришли к выводу, что многие люди не понимают, как можно подключить монитор с VGA разъемом к видеокарте с разъемом DVI – D. Постоянно советуются с такими же людьми, точно не знающими, но уже попробовавшими различные варианты, и не всегда удачные. Чаще всего встречаются упоминания в покупке переходника dvi-d vga, и мотивация тут идет, скорее ценой, чем знанием.
Но, как показывает практика, для качественного решения проблемы подключения, Вам понадобиться конвертер сигнала DVI-D в VGA.
Наша компания «Переходники ТМ», решила предоставить для Вас информацию, которая будет являться определяющей для каждого пользователя, как профессионала, так и любителя, и подскажет ответы на интересующие Вас вопросы.
Прежде чем рассматривать все «плюсы» и «минусы» данных адаптеров, нужно рассмотреть, для чего они необходимы, и проанализировать, что из себя представляют. Начнем с самого начала…
Что такое DVI-D подключение?
Изначально, DVI (Digital Visual Interface) или, в переводе, «цифровой видеоинтерфейс», предназначен для передачи изображения видео на проекторы, телевизоры, мониторы и иные устройства отображения.
DVI-D является цифровым подключением, которое позволяет избегать потери качества вследствие конвертации цифрового сигнала в аналоговый. Данный вид подключения позволяет предоставить максимальное качество воспроизводимого сигнала. Он проводит воспроизведение сигнала, исключительно, в цифровом виде. Так же, следует отметить, что соединение DVI-D используется на подавляющем большинстве
цифровых LCD-мониторах.
DVI-D DualLink (двухканальный) и имеет максимальное разрешение – 2048х1536.
Это нововведение, которое было принято на вооружение ведущими компаниями, по выпуску основных устройств воспроизведения, значительно «осложнило жизнь» многим пользователям ПК. Потому как, оно пришло на смену подключению VGA.
Что такое VGA подключение?
VGA (Video Graphics Array), это видеоинтерфейс, который оснащал мониторы и видеоадаптеры из далекого 1987 года. Сам адаптер передает аналоговый сигнал. Максимум, доступный VGA-интерфейсу – это HD-качество. Ни о каком FullHD, а тем более, о передаче 3D, речь даже не идет. Сейчас огромная доля видеоадаптеров и устройств воспроизведения изображения прекращают выпускаться с портом VGA. Так как новые видеокарты начинают выпускать только с DVI-D разъемом, а большинство людей до сих пор пользуются мониторами с разъемом VGA, то взять и подключить данные устройства без проблем в изображении невозможно. Существует несколько вариантов решения этой проблемы, но для того, чтобы найти максимально рабочий, нужно понимать, почему так происходит.
Сопоставляя данные основных характеристик, можно резюмировать, что сигналы, которые передаются устройствами, благодаря разным портам – тоже разные. Можно много рассказывать причины и следствия, но стоит отметить главное. Для качественной работы устройства воспроизведения, необходим качественный цифро-аналоговый преобразователь, который используется для преобразования сигнала из цифрового сигнала в аналоговый.
Теперь рассмотрим «панацею», которую предлагают нам форумы, порталы и другие источники – купить обычный переходник dvi-d vga. Переходники стоят не дорого, это лучше, чем менять видеокарту, искать монитор с нужным разъемом или искать что-то нужное дальше. Цена переходников варьируется от 50 до 150 грн. В итоге, пользователь, не разобравшись, идет и покупает данный адаптер, чтобы потом в том же форуме написать – «не работает!!!». Почему же не работает переходник?
Зная распиновку такого устройства, «китайские специалисты» решили, что можно просто спаять нужные выходы и провода, и вуаля – переходник DVI-D to VGA готов!
А на самом деле, если посмотреть на распиновку данных разъемов, можно увидеть, что этот переходник не может работать даже ТЕОРЕТИЧЕСКИ! А именно нужно обратить внимание, что в цифровом dvi нет контактов C1, C2, C3, C4, которые ГЛАВНЫМ образом отвечают за аналоговую составляющую VGA!
Распиновка dvi-d 24+1 и dvi-i 24+5 разъемов.
Распиновка VGA разъема.
Итоги мы все видим, они изложены на на просторах интернета – «подключил переходник, но монитор не работает», «монитор не подключается через переходник dvi-d-vga» и все в таком же духе. А если бы пользователь прочел и сопоставил, что подключения имеют разный сигнал, то понял бы, что необходимо, именно, преобразование сигнала. Обычная перепайка не является решением. Это просто один из вариантов, который не подойдет в 100% случаев.
Решением проблемы подключения является именно преобразователь dvi-d vga. Не спешите говорить, что он стоит дороже, чем переходник. Вы можете попытать счастья и попробовать купить абсолютно не нужную вещь за 50-150 грн, но мы уже разобрались, что данный адаптер никак не участвует в преобразовании сигнала. Переходник НИКАК не переконвертирует сигнал из цифрового в аналоговый, что так необходимо, для решения вопроса подключения устройств визуализации.
Суть работы конвертера dvi-d to vga, в полном преобразовании двоичного цифрового кода в напряжение или ток, а именно, аналоговый сигнал.
Переходник, проще выражаясь, помогает физически устранить проблему «не того порта передачи» и сделать «нужное гнездо», не более. А ажиотаж нагоняют люди с форумов, которые разбираются в этом так же, как и сам человек, нуждающийся в помощи (зачастую) и советуют то, что купили бы сами, т.е. вещь дешевле. Исходя из всего сказанного выше, можно сделать вывод, что пользователю, столкнувшемуся с данной проблемой, нужно купить не переходник, а преобразователь с dvi-d на vga. Конвертер поможет Вам наслаждаться работой визуальных устройств компьютера, мониторов и иных приспособлений.
Заключение
В данной статье мы рассмотрели несколько общих и специальных положений.
- Первое, это доверять информации, проверенной специалистами. Доверие человеку, потому как он считает, что так правильнее, или гнаться за дешевизной, может принести последствия, в виде потери времени, денег и нервов.
- Второе, уже практическое –если Вы видите, что одно решение не работает у большинства, значит, стоит разобраться, почему оно не подходит ко всем. Таким образом, специалисты компании «Переходники ТМ», для решения одной из насущных проблем, рассмотрели отличия конвертера от переходника dvi-d vga.
Теперь Вам осталось решить, покупать за небольшую сумму переходник и надеяться, что это не будет трата денег «на ветер», или купить необходимый преобразователь DVI-D to VGA, и стать одним из первых, на форумах, кто напишет, какой адаптер действительно работает!
С ув. Переходники ТМ
Переходник DVI-D VGA – можно ли сделать своими руками
Термин DVI-D VGA – обозначение способа подключения системного блока к компьютерному монитору, телевизору. Это понятие также активно используется для обозначения переходников. С их помощью старые модели мониторов ПК, оснащённые аналоговыми разъёмами, подключаются к новым видеокартам. Корректное подключение обеспечивает бесперебойную передачу цифрового сигнала.
Рассматриваемый тип подключения имеет несколько важных особенностей. Прежде всего, нельзя исключать проблемы с совместимостью. Далеко не всегда использование специального переходника позволяет решить появившийся сбой. Цена адаптера относительно невелика – от 2$ до 5$. Эксперты рекомендуют отказаться от использования переходников, отдав предпочтение конвертеру сигнала.
Особенности разъёма DVI-D
Аббревиатура DVI расшифровывается как Digital Visual Interface, что в переводе с английского – цифровой видеоинтерфейс. Этот разъём создавался с целью передачи видеосигнала на проекторы, компьютерные мониторы, телевизоры и другую технику, способную отображать графический контент. Адаптер DVI-D – цифровое подключение, позволяющее избежать потери качества из-за преобразования цифрового сигнала в аналоговый.
Особенность интерфейса заключается в том, что он обеспечивает передачу данных с максимальным разрешением. Поэтому на экран выводится качественное и естественное изображение. Воспроизводится сигнал только в цифровом формате. Отдельно отметим, что подключение DVI-D применяется на цифровых жидкокристаллических экранах. Максимально поддерживаемое разрешение – 2048х1536 пикселей.
Модификация интерфейса DVI-D была по достоинству оценена ведущими организациями, которые занимаются производством мониторов и телевизоров. Пользователи, работающие с компьютерами, из-за этого столкнулись с трудностями. Интерфейс VGA начал постепенно выходить из массового обращения. Поэтому возникла необходимость в приобретении адаптеров.
Особенности разъёма VGA
Интерфейс VGA – разъём для передачи видеосигнала. Этим интерфейсом оснащались компьютерные мониторы, видеокарты. В большей степени это касается старых устройств, которые были выпущены в 80-90 годах прошлого столетия. Подключение VGA предназначено для передачи аналогового сигнала. Максимальное качество – HD.
Что касается Full HD или воспроизведения 3D-файлов, то с VGA этого добиться невозможно. Рассматриваемый интерфейс считается устаревшим способом передачи сигнала. Поэтому встречается он достаточно редко. Новые GPU-модули оснащаются исключительно DVI-D интерфейсом. Пользователи не спешат расставаться с мониторами, которые подключаются к системнику через VGA. Поэтому возникают проблемы с совместимостью.
Единственный выход из сложившейся ситуации – адаптер DVI to VGA. Если сопоставлять техническое описание рассмотренных разъёмов, то можно прийти к выводу, что сигналы передаются в разных форматах. Если набор интерфейсов на используемой технике не совпадает, тогда следует купить качественный цифро-аналоговый преобразователь. Это устройство способно решить проблему.
Учитывайте, что интерфейс VGA классифицируется на три дополнительных подвида. Сейчас проанализируем особенности каждого из них:
- DDC1 – способен обеспечивать передачу информации в одностороннем порядке. Видеокарта определит информацию на шнуре, а также идентифицирует подсоединённый к этой комплектующей монитор DDC.
- DDC2 – технические характеристики этого разъёма предполагают, что обмен данными будет осуществляться в двустороннем порядке. Монитор транслирует информацию на ПК. Компьютер автоматически подстраивает настройки для подсоединённого устройства.
- E-DDC – наиболее эффективный подвид. Информация о подсоединённом устройстве сохраняется в памяти интерфейса.
С особенностями VGA и DVI-D разобрались, а теперь проанализируем проблемы совместимости и способы их решения.
Совместимость DVI-D и VGA
Сопоставление сигналов, идущих от разъёма DVI-D к интерфейсу VGA, позволяет сделать правильные умозаключения относительно характерных отличий между этими портами. Для настройки корректного соединения необходимо использовать переходники. Специальные адаптеры позволяют передавать цифровой сигнал на монитор, поддерживающий аналоговый стандарт.
Альтернативный способ решения проблем, связанных с совместимостью – преобразователь сигнала DVI-D to VGA converter. Чтобы не столкнуться с различными трудностями уже постфактум, нужно заранее изучить вопрос приобретения оптимального конвертера.
Основное преимущество переходников – незначительная цена. Есть только один маленький нюанс. Отсутствие контактов С1-С4 – прямоугольные отверстия на порте DVI-D – становится причиной появления проблем, связанных с совместимостью. Если даже монитор всё-таки отправит сигнал, то изображение вряд ли появится.
Невысокая стоимость адаптеров становится причиной того, что пользователи приобретают эти устройства, чтобы настроить подключение старого монитора к новой видеокарте. В некоторых ситуациях, удаётся подключить VGA к интерфейсу DVI-D. Впрочем, это, скорее, исключение, нежели правило. Именно распиновка становится причиной отсутствия сигнала.
Конвертеры
Существует множество разных модификаций преобразователей DVI-D на VGA. Преимущественно для работы этих устройств требуется независимый источник питания. Эта необходимость объясняется тем, что устройство имеет не совсем типичную конструкцию. Нельзя назвать данный адаптер переходником, поскольку это, скорее, полноценный прибор с находящейся внутри платой.
Именно эта особенность значительно повышает стоимость устройства. Не пытайтесь сэкономить на приобретении преобразователя. Поскольку это может стать причиной некорректного подключения. Функция преобразователя – передача данных с современного GPU-модуля на устаревшую модель телевизора или компьютерного монитора. Очень часто недорогие модели ТВ используются в качестве монитора ПК или лэптопа.
Наличие конвертера может также стать обязательным условием подключения старых проекторов. Однако в большинстве своём устройства этого типа оснащены интерфейсом HDMI. Этот разъём тоже работает с цифровым сигналом. Поэтому проблем с синхронизацией с современным GPU-модулем у пользователя возникнуть не должно. Дополнительные адаптеры в таких ситуациях не требуются.
Рассмотрим алгоритм преобразования сигнала. Если анализировать доступные для приобретения устройства, то можно найти адаптеры со следующими свойствами:
- Поддержка подключения DVI-D к мониторам и экранам VGA с разрешением до 1920х1200 пикселей. Минимальное разрешение 800х600 точек;
- Вход преобразователя – 21 пин, а выход – 15 пин;
- Максимальная частота – 60 Гц;
- Длина провода конвертёра может достигать полутора метров;
- Цена – от 6$.
Запомните. конвертер – однонаправленное устройство. Это означает, что оно способно преобразовать исключительно цифровой сигнал в аналоговый. Обратное конвертирование невозможно. Поэтому когда нужно подключить GPU-модуль с разъёмом VGA к дисплею или телевизору DVI-D, приходится использовать обратный преобразователь. Однако учитывайте, что при таком подключении добиться высокого качества транслируемого изображения невозможно.
Когда вы выбираете конвертер, учитывайте тот факт, что данное устройство может быть несовместимо с используемой техникой. Помните, что для корректной работы преобразователя потребуется отдельный источник питания. Аудиосигнал при этом будет выводиться с помощью дополнительного кабеля. В тех ситуациях, когда кабель, обеспечивающий соединение ПК и монитора или телевизора, длинной менее полутора метров, подключать его к источнику питания совершенно необязательно.
Чтобы все элементы системы подключения функционировали корректно, желательно, чтобы подсоединяемое устройство вывода имело такую же частоту, как и преобразователь. Пользуйтесь дисплеями, диагональ которых не превышает отметку в 40 дюймов. В противном случае на экране могут появиться полосы.
Если конвертер преобразовывает сигнал не только с DVI-D на VGA, но и работает с другим форматами, тогда стоит купить мультифункциональное устройство, поддерживающее практически все популярные интерфейсы.
Что лучше – DVI-D или VGA
Если сравнивать эти разъёмы, то можно прийти к выводу, что в определённой степени они равнозначны. Эти интерфейсы заметно проигрывают HDMI. Поскольку они не способны обеспечить одновременную передачу аудиосигнала и видеосигнала. Однако в любом случае работать с DVI-D будет немного удобнее, нежели с VGA. Это более новый интерфейс, способный обеспечить демонстрацию действительно качественного изображения.
Сравнивать разъёмы в определённой степени некорректно. Совершенно не берётся во внимание время изобретения технологий. DVI-D появился намного позже, поэтому он предназначен для работы с более современными стандартами. VGA используется преимущественно на старых устройствах вывода. Поэтому пользуются им крайне редко.
Распиновка, характеристики и техническое описание разъемаDVI (A, D и I)
Женский разъем DVI
Женский разъем DVI
Распиновка разъема DVI-I
нажмите на картинку для увеличения
DVI означает Digital Visual Interface .Это интерфейс видеодисплея, разработанный Рабочей группой по цифровым дисплеям (DDWG). Интерфейс используется для подключения устройств отображения к ПК или интеллектуальному устройству и был разработан с целью создания стандарта для передачи цифрового видеоконтента. Разъем DVI используется для установки этого интерфейса.
РазъемDVI бывает трех типов, а именно:
- DVI-A (цифровой видеоинтерфейс – аналоговый)
- DVI-D (цифровой видеоинтерфейс – цифровой)
- DVI-I (цифровой видеоинтерфейс – встроенный)
Обсудим каждую из них ниже
- DVI-A (цифровой видеоинтерфейс – аналоговый): Конфигурация контактов DVI-A показана на рисунке ниже.Порт передает только аналоговые сигналы, отсюда и название DVI-ANALOG. Сигналы, отправляемые через порт, отличаются от сигналов VGA, и нам нужен преобразователь для подключения монитора VGA к порту DVI-A. DVI-A поддерживает видеопоток 1920 X 1200 при 60 Гц.
- DVI-D (цифровой видеоинтерфейс – цифровой): Этот порт передает только цифровые сигналы, отсюда и название DVI-DIGITAL. У него большее количество контактов, чем у DVI-A. Отправленные цифровые сигналы не могут быть приняты аналоговыми мониторами.Вам понадобится конвертер для подключения аналоговых устройств отображения. DVI-D бывает двух типов. Это Single Link DVI-D и Dual Link DVI-D. Конфигурация контактов для обоих приведена ниже. DVI-D (Single Link) поддерживает видеопоток с разрешением 1920X1200 при 60 Гц. DVI-D (Dual Link) поддерживает видеопоток с разрешением 2560X1600 при 60 Гц.
- DVI-I (цифровой видеоинтерфейс – встроенный): Как следует из названия, DVI-I поддерживает как аналоговые, так и цифровые сигналы, но не оба одновременно.Пользователь должен выбрать тип, если оба поддерживаются на другом конце. Порт DVI-I можно подключать как к мониторам VGA, так и к мониторам HD. DVI-I бывает двух типов. Это Single Link DVI-I и Dual Link DVI-I. Конфигурация контактов для обоих приведена ниже. Вы можете видеть на схеме контактов, что контакты DVI-I представляют собой комбинацию как DVI-A, так и DVI-D. DVI-I (Single Link) поддерживает видеопоток с разрешением 1920X1200 при 60 Гц. DVI-I (Dual Link) поддерживает видеопоток с разрешением 2560X1600 при 60 Гц.
Описание контактов разъема DVI и их конфигурация
Функция каждого контакта порта DVI-I указана ниже.
Штифт | Функция |
1 | Данные TMDS 2- |
2 | Данные TMDS 2+ |
3 | TMDS Data 2/4 Shield |
4 | Данные TMDS 4- |
5 | Данные TMDS 4+ |
6 | Часы DDC |
7 | Данные DDC |
8 | Аналоговая вертикальная синхронизация |
9 | Данные TMDS 1- |
10 | Данные TMDS 1+ |
11 | TMDS Data 1/3 Shield |
12 | Данные TMDS 3- |
13 | Данные TMDS 3+ |
14 | + 5В питание |
15 | Земля |
16 | Обнаружение горячего подключения |
17 | Данные TMDS 0- |
18 | Данные TMDS 0+ |
19 | TMDS Data 0/5 Shield |
20 | Данные TMDS 5- |
21 | Данные TMDS 5+ |
22 | TMDS Clock Shield |
23 | Часы TMDS + |
24 | Часы TMDS – |
C1 | Аналоговый красный видеовыход |
C2 | Аналоговый зеленый видеовыход |
C3 | Аналоговый синий видеовыход |
C4 | Аналоговая горизонтальная синхронизация |
C5 | Аналоговый общий возврат на землю |
- Битрейт: Single Link-3.96 Гбит / с, Dual Link – 7,92 Гбит / с
- Максимальный номинальный ток: 1,5 А
- Рабочая температура: от -20 ° C до + 80 ° C
- Контактное сопротивление: <20 МОм
- Напряжение пробоя:> 500 В переменного тока
- Сопротивление изоляции:> 1000 МОм при 500 В пост. Тока
Обзор разъема DVI
Хотя DVI присутствует в большинстве современных графических карт и HD-мониторов, он постепенно выводится из употребления.В настоящее время HDMI предпочтительнее DVI, и HDMI также предшествует USB-C. Но через несколько лет мы увидим DVI в нашей жизни. Порт DVI-I является самым популярным из всех трех типов разъемов DVI и используется для подключения дисплеев высокой четкости к ПК. Поскольку он может запускать видеопоток с разрешением 2560X1600 пикселей (с частотой обновления 60 Гц), пользователь может наслаждаться играми высокой четкости и фильмами.
Как использовать разъем DVIКак упоминалось ранее, конфигурация контактов трех типов различается, и вы должны подобрать соответствующее кабельное соединение, иначе порт будет безвозвратно поврежден.Не предполагайте, что все кабели DVI заменяемы, и подключайте штекер DVI-A к порту DVI-D и наоборот. Вам необходимо подключить штекер DVI-A только к порту DVI-A и аналогичным разъемам DVI-D. Что касается DVI-I, то он может принимать как DVI-A, так и DVI-D кабель.
Приложения- Видеокарты и графические карты
- Видеовыход
- HD-мониторы
- Серверы
Распиновка разъема VGA USB DVI RS232 HDMI FireWire DisplayPort
Распиновка разъемов для конфигураций VGA, MAC, SUN, DVI, HDMI, DisplayPort, Component Video, S-Video, USB, EVC, FireWire, PS / 2 и RS232.
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
О компании Video Products Inc:
Video Products Inc (VPI) со штаб-квартирой в Авроре, штат Огайо (США), занимается поставкой высококачественных продуктов для подключения интеграторов, дистрибьюторов, ИТ-специалистов и технически подкованных домашних пользователей.Линия продуктов VPI включает широкий спектр тестеров мониторов, кабелей, адаптеров, коммутаторов и сплиттеров. Все продукты проходят тщательные испытания и имеют годовую гарантию на все детали и работу, а также 30-дневную гарантию. Для получения дополнительной информации посетите www.vpi.us.
потенциальных клиентов Прямые | Информация о проводке DVI и таблица выводов
Leads Direct гордится тем, что стала одним из первых поставщиков высококачественных кабелей и проводов для мониторов DVI задолго до некоторых других поставщиков в Великобритании.На момент написания статьи компания предлагает широкий ассортимент готовых кабелей и аксессуаров DVI длиной до 10 м, и со временем ассортимент, вероятно, будет увеличиваться.
О DVI
DVI был разработан Рабочей группой по цифровым дисплеям (DDWG). Этот интерфейс использует цифровой протокол, в котором желаемая яркость пикселей передается в виде двоичных данных.
Формат данных, используемый DVI, основан на последовательном формате PanelLink, разработанном производителем полупроводников Silicon Image Inc.При этом используется дифференциальная сигнализация с минимальным переходом или TMDS. Один канал DVI состоит из четырех витых пар проводов (красный, зеленый, синий и тактовый) для передачи 24 бит на пиксель. Синхронизация сигнала почти точно совпадает с синхронизацией аналогового видеосигнала. Изображение передается построчно с интервалами гашения между каждой строкой и каждым кадром и без пакетирования. Сжатие не используется, и DVI не предусматривает передачу только измененных частей изображения. Это означает, что весь кадр постоянно ретранслируется.
При использовании одного канала DVI максимальное возможное разрешение при 60 Гц составляет 2,6 мегапикселя. Таким образом, разъем DVI имеет возможность для второго канала, содержащего еще один набор красных, зеленых и синих витых пар. Когда требуется более широкая полоса пропускания, чем это возможно для одного канала, включается второй канал, и по каждому из них могут передаваться альтернативные пиксели. Спецификация DVI требует фиксированной точки отсечки для одиночного канала в 165 МГц, при этом все режимы отображения, которые требуют меньшего количества каналов, должны использовать режим одиночного канала, а все те, которые требуют большего, должны переключаться в режим двойного канала.Когда используются оба канала, частота пикселей на каждом из них может превышать 165 МГц. Вторая ссылка также может использоваться, когда требуется более 24 бит на пиксель, и в этом случае она несет младшие значащие биты.
DVI передает сигнал того же типа, что и разъем DFP; однако разъем отличается ни физически, ни с точки зрения расположения выводов. Разъем DVI бывает двух видов: 25-контактный и 29-контактный. Версия с 29 контактами позволяет передавать аналоговый сигнал в дополнение к цифровому сигналу.
Как и современные аналоговые разъемы VGA, разъем DVI включает в себя контакты для канала данных дисплея версии 2 (DDC 2), который позволяет графическому адаптеру считывать расширенные идентификационные данные дисплея (EDID).
Выводы 29-контактного разъема DVI и названия сигналов
Вид со стороны пайки
| Штифт № | Имя сигнала | Штифт # | Имя сигнала | Штифт # | Имя сигнала |
| 1 | TMDS Data 2 Negative | 9 | Данные TMDS 1- | 17 | Данные TMDS 0- |
| 2 | TMDS Data2 + | 10 | Данные TMDS 1 + | 18 | TMDSData0 + |
| 3 | TMDS Data2 / 4 Экран | 11 | TMDS Data1 / 3 щит | 19 | TMDS Data0 / 5 Щит |
| 4 | TMDS Data 4 Negative | 12 | Данные TMDS3- | 20 | Данные TMDS 5- |
| 5 | Данные TMDS 4 + | 13 | TMDS Data3 + | 21 | TMDS Data5 + |
| 6 | Часы DDC [SCL] | 14 | +5 В питание | 22 | TMDS Часовой щит |
| 7 | Данные DDC [SDA] | 15 | Земля (для +5 В) | 23 | Часы TMDS + |
| 8 | Аналоговая вертикальная синхронизация | 16 | Обнаружение горячего подключения | 24 | Часы TMDS – |
| C1 | Аналог Красный | C3 | Аналоговый синий | C5 | Аналоговый GND Возврат: (Аналоговый RGB) |
| C2 | Аналог Зеленый | C4 | Аналоговая горизонтальная синхронизация | – | – |
Контакты C1 – C5 передают аналоговый сигнал.
В приведенной выше таблице контактов представлены подключения для разъема DVI-I, поддерживающего как цифровые, так и аналоговые сигналы.
Примечания:
- Single Link DVI использует 12 доступных контактов, обеспечивая максимальную полосу пропускания 165 МГц. В разъемах
- Single Link не используются контакты 4, 5, 12, 13, 20 и 21.
- Dual link DVI реализуется, когда используются все 24 контакта, обеспечивая полосу пропускания 2 x 165 МГц.
- Аналоговый сигнал реализуется с помощью выводов «микрокросс»; С1 – С5.
- Контакты интерфейса DDC используют интерфейсную шину I2C в качестве данных DDC для SDA, а часы DDC – в качестве SCL.
Разъем DVI-I можно использовать с разъемом VGA в качестве адаптера, тогда как DVI-D является только цифровым и поэтому не совместим с каким-либо аналоговым форматом.
Компьютер Apple Macintosh может иметь либо разъем DVI, как описано выше, либо разъем дисплея Apple [ADC], который является патентованным интерфейсным разъемом Apple.
Leads Direct прилагает большие усилия для предоставления точной и полной информации.Однако часть информации, содержащейся на этом веб-сайте, и любые документы, просматриваемые на нем или загружаемые с него, могут быть неверными или устаревшими. О любых ошибках или упущениях следует сообщать для расследования и исправления. Информация, представленная в любых документах, будь то на нашем веб-сайте или иным образом, предоставляется «как есть». Не дается никаких гарантий любого рода, подразумеваемых, выраженных или установленных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, коммерческой выгоды, пригодности для определенной цели и отсутствия компьютерных вирусов.
Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | ||
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | P562-001-45L P560-010 10 футов.P561-006 P561-010 P562-006 com / sku / P562-001-45L. | |
2013 – ПОДКЛЮЧЕНИЯ DVI-D Аннотация: переходник DVI-D на vga dvi-d vga | Оригинал | P562-001-45L P560-010 10 футов. P561-006 P561-010 P562-006 ПОДКЛЮЧЕНИЯ DVI-D DVI-D в vga dvi-d vga адаптер | |
DVI КАБЕЛЬ Аннотация: кабель dfp DVI-D, вилка DFP – DVI hdmi, вилка Одноканальный кабель DVI-D в сборе с ферритовыми вставками CTLDVI-I-MM-5 Кабель DVI-D mini HDMI hdmi | Оригинал | CTLDVI-ISL-MM-10 CTLDVI-ISL-MM-15 DVI КАБЕЛЬ dfp кабель DVI-D мужской DFP в DVI hdmi мужской Одноканальный кабель DVI-D с ферритовым покрытием CTLDVI-I-MM-5 DVI-D мини-HDMI кабель hdmi | |
Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | ||
DVI-D Аннотация: hdmi мужской HDMI DVI-D мужской hdmi женский PGV11001 c hdmi мужской hdmi к dvi плазма DVI двухканальный hdmi | Оригинал | PGP1011 1080i PGV11002 PGV1100 PGV11001 PGV11003 PGV1101 PGV1102 DVI-D hdmi мужской HDMI DVI-D мужской hdmi женский PGV11001 c hdmi мужской hdmi в dvi плазма Двойной канал DVI hdmi | |
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | P560-006-A P560-010 10 футов.P560-010-A P561-006 P561-010 com / sku / P560-006-A. | |
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | B120-000) B140-101X) 50 футов. P560-050 P560-010 10 футов. P561-006 P561-010 P562-006 | |
2013 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | B120-000) P560-100-HD 100 футов.24AWG P561-010 10 футов. P561-100-HD B120-000 B120-000-SL | |
2014 – DVI-D на vga Аннотация: абстрактный текст недоступен | Оригинал | 10 футов. P560-010 P560-006 P561-006 P561-010 P562-006 com / sku / P560-010. DVI-D в vga | |
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | B120-000-SL) 561-100-HD) B140-101X) 100 футов.P561-100 P560-050 50 футов. P561-006 P561-010 10 футов. | |
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | P564-001 P564-001 B116-002A B120-000 P560-025 25 футов. P562-006 com / sku / P564-001. | |
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | 1920×1200 1080p B116-002A 1080p.S560-006-А P560-010-A 10 футов. P561-006 P561-010 | |
2013 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | B120-000-SL) B140-101X) P561-100-EZ 100 футов. P561-050-EZ 50 футов. P561-100 P561-100-HD | |
2013 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | P561-010 10 футов.95 Гбит / с P560-006 P560-010 P561-006 P562-006 | |
2013 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | B120-000-SL) P561-100-HD) B140-101X) P561-100 100 футов. P560-050 50 футов. P561-006 P561-010 10 футов. | |
Разъем DVI 30 5 Переходник с DVI-I на VGA, розетка Аннотация: Одинарное соединение DVI-D с разъемом vga Разъем DVI-D Штекерный разъем DVI-D Кабель HDMI TO VGA, гнездовой корпус DIN 4124 MiniDIN 7 видео MiniDIN 8 MiniDIN Series female 6 | Оригинал | HD15M ADP-HD15D-MF CTLB3VGAMM-15T CTLB3VGAMM-20T CTLB3VGAMM-25T CTLB3VGAMM-50T CTLB3VGAMM-75T DMB605FF MD44FF DVI Male 30 5 Переходник с DVI-I на VGA, розетка DVI-D Single Link к разъему vga Разъем DVI-D DVI-D мужской Кабель HDMI TO VGA с гнездом оболочка DIN 4124 MiniDIN 7 видео MiniDIN 8 MiniDIN, розетка 6 | |
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | P118-000 B120-000 P120-000 HD15F) P162-000 com / sku / P118-000. | |
2010 – DVI-D на vga Аннотация: DVI-VGA Одноканальный штекерный разъем DVI-D Одноканальный штекер DVI-D Одноканальный штекерный разъем DVI-d на vga КАБЕЛЬ DVI-D штекер HD15M HD15F HD15 DVI-D | Оригинал | P561-006 95 Гбит / с HD15M) P556-006 P560-006 P560-010 10 футов. P561-010 P562-006 DVI-D в vga DVI в VGA Одноканальный штекерный разъем DVI-D DVI-D Single Link к разъему vga КАБЕЛЬ DVI-d на vga DVI-D мужской HD15M HD15F HD15 DVI-D | |
2013 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | B116-002A 1080p.P560-010-A 10 футов. P561-006 P561-010 | |
2013 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | P561-006 95 Гбит / с P560-006 P560-010 10 футов. P561-010 P562-006 | |
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | P561-006 95 Гбит / с P560-006 P560-010 10 футов.P561-010 P562-006 com / sku / P561-006. | |
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | B120-000-SL) B140-101X) 100 футов. P561-100-EZ 24AWG P561-050-EZ 50 футов. P561-100 P561-100-HD | |
2014 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | 1920×1200 1080p B116-004A 1080p.P561-006 P561-010 10 футов. P312-006 P312-010 | |
2013 – Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | B120-000-SL) B140-101X) P561-075 75 футов. P561-010 10 футов. P561-050 50 футов. P561-100 100 футов. | |
DVI и VGA – разница и сравнение
VGA и DVI Разъемы используются для передачи видео от источника (например, компьютера) на устройство отображения (например, монитор, телевизор или проектор).Основное различие между VGA и DVI заключается в качестве изображения и способах передачи видеосигналов.
Разъемы и кабели VGA передают аналоговые сигналы, в то время как DVI может передавать как аналоговые, так и цифровые сигналы. DVI новее и предлагает лучший, более четкий дисплей по сравнению с VGA. Вы можете легко отличить их друг от друга, потому что разъемы VGA (и порты) синие, а разъемы DVI белые.
В отличие от HDMI, ни VGA, ни DVI не поддерживают звук. Таким образом, при подключении к телевизору, проектору или системе домашнего кинотеатра вы можете использовать один кабель HDMI для передачи аудио и видеосигналов или использовать один кабель VGA / DVI для видео и отдельный аудиокабель.
Качество сигнала
DVI предлагает более высокое качество сигнала по сравнению с VGA. Особенно заметна разница при более высоких разрешениях. Качество видео зависит от механизма работы, длины и качества кабеля; оба обсуждаются ниже.
Принцип действия
С точки зрения пользователя, оба разъема работают одинаково: устройства имеют порты-мама, а соединительные кабели имеют оконечные штыри. Сигнал передается от устройства-источника через порт к соединительному кабелю и получателю, которым является устройство отображения.
Разъемы VGA передают аналоговые сигналы. Цифровой видеосигнал, полученный от источника, преобразуется в аналоговый для передачи по кабелю. Если устройство отображения представляет собой старый монитор с электронно-лучевой трубкой (CRT), он принимает аналоговый сигнал. Однако сейчас большинство устройств отображения являются цифровыми; поэтому они преобразуют аналоговый сигнал разъема VGA обратно в цифровой. Это преобразование из цифрового в аналоговый и обратно приводит к ухудшению качества видео для разъемов VGA.
Видеосигналы, передаваемые через DVI, не нуждаются в таком преобразовании, поскольку они являются только цифровыми.Следовательно, качество изображения лучше. Разница может быть незаметна для текста или даже для видео SD (стандартного разрешения), но может быть заметна для HD-видео и изображений с высоким разрешением или на дисплеях с высоким разрешением.
Кабели
Для разъемов VGA и DVI качество сигнала зависит от качества и длины кабелей. На кабель, по которому передается сигнал, влияют перекрестные помехи, которые возникают, когда сигналы в одном проводе индуцируют нежелательные токи в соседних проводах. Кабели VGA более восприимчивы к электрическим помехам и шумам по сравнению с DVI.Всегда используйте высококачественные кабели с хорошей толстой изоляцией.
Ухудшение сигнала хуже для более длинных кабелей; опять же, кабели VGA более подвержены этой проблеме. Кабель DVI длиной до 15 футов подходит для дисплеев с разрешением 1920 × 1200. Кабели длиной до 50 футов можно использовать с дисплеями с разрешением до 1280 × 1024. На больших расстояниях требуется использование усилителя DVI, чтобы уменьшить ухудшение сигнала.
Типы разъемов
Разъем VGA также называется разъемом RGB, D-sub 15, mini sub D15, mini D15, DB-15, HDB-15, HD-15 или HD15.Имеет 15 контактов. Есть только один тип разъема VGA, и он синего цвета.
Разъемы DVI ПортыDVI бывают трех типов:
1. DVI-D – разъем цифрового формата. Он поставляется в форматах single-link и dual-link , разница в том, что двухканальный разъем обеспечивает большую мощность и вдвое большую скорость передачи данных по сравнению с одноканальным разъемом. DVI-D – самый популярный тип разъема для подключения карт DVI к ЖК-мониторам.Для больших экранов двухканальный разъем часто оказывается лучшим выбором, чем одноканальный.
2. DVI-A – разъем аналогового формата. Этот тип используется для подключения карты DVI к ЭЛТ-монитору (аналоговому устройству отображения). Хотя сигнал действительно подвергается цифро-аналоговому преобразованию, результат получается более высокого качества, чем при использовании стандартного кабеля VGA.
3. DVI-I – разъем встроенного формата. Он работает с цифровым и аналоговым оборудованием, действуя как кабель DVI-D или DVI-A, но не преобразует чистый выход DVI-D в аналоговый.DVI-I имеет два варианта – одноканальный и двухканальный – и имеет 29-контактную схему для поддержки нескольких подключений.
Товары и цены
Люди часто ограничены портами, доступными на их компьютерах. Старые ПК могут иметь только порт VGA, а новые мониторы могут иметь только порт DVI. В таких случаях вам может потребоваться адаптер VGA-DVI для подключения этого ПК и монитора.
Следует отметить, что невозможно получить качество DVI при использовании адаптера VGA-DVI. Хотя некоторых проблем с качеством, таких как ухудшение качества сигнала в более длинных кабелях VGA, можно избежать, используя адаптер рядом с источником видеосигнала, цифро-аналоговое преобразование, необходимое для порта VGA, действительно ухудшает качество сигнала.
Преобразователитакже различаются по качеству и цене. Вот некоторые цены на аксессуары DVI и VGA (включая адаптеры от 5 долларов) на Amazon.com:
Список литературы
9044 4 | |||
| ПОРТ ЦИФРОВОЙ ПЛОСКОЙ ПАНЕЛИ (DFP) | |||
| Сопрягаемая поверхность MDR20 с внутренней резьбой | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | TX1 + | 11 | TX2 + |
| 2 | TX1- | 12 | TX2 – |
| 3 | SHLD1 | 13 | SHLD2 |
| 4 | SHLDC | 14 | SHLD0 |
| 5 | TXC + | 15 | TX0 + |
| TXC- | 16 | TX0- | |
| 7 | GND | 17 | NC |
| 8 | + 5V | 18 | HPD |
| 9 | NC | 19 | DDC_DAT |
| 10 | NC | 20 | DDC_CLK |
| DVI 9007 2 | |||
| Поверхность сопряжения с внутренней резьбой DVI | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | T.MDS DATA 2- | 16 | HOT PLUG DETECT |
| 2 | TMDS DATA 2+ | 17 | TMDS DATA 0- |
| 3 | TMDS DATA 2/4 SHIELD | 18 | ДАННЫЕ TMDS 0+ |
| 4 | ДАННЫЕ TMDS 4- | 19 | ДАННЫЕ TMDS 0/5 SHIELD |
| 5 | ДАННЫЕ TMDS 4+ | 20 | ДАННЫЕ TMDS 5- |
| 6 | ЧАСЫ DDC | 21 | T.M.D.S DATA 5+ |
| 7 | DDC DATA | 22 | T.M.D.S ЗАЩИТА ЧАСОВ |
| 8 | АНАЛОГ. SYNC | 23 | ЧАСЫ TMDS + |
| 9 | ДАННЫЕ TMDS 1- | 24 | ЧАСЫ TMDS- |
| 10 | ДАННЫЕ TMDS 1+ | ||
| 11 | ДАННЫЕ TMDS 1 / 3 ЭКРАН | C1 | АНАЛОГОВЫЙ КРАСНЫЙ |
| 12 | T.ДАННЫЕ MDS 3- | C2 | АНАЛОГОВЫЙ ЗЕЛЕНЫЙ |
| 13 | ДАННЫЕ TMDS 3+ | C3 | АНАЛОГОВЫЙ СИНИЙ |
| 14 | ПИТАНИЕ + 5 В | C4 | ANALOG HORZ SYNC | 15 | ЗЕМЛЯ | C5 | АНАЛОГОВАЯ ЗЕМЛЯ |
| Кабели DVI NTI обеспечивают передачу сигналов на расстояние до 10 футов. Подробнее см. КАБЕЛИ DVI . | |||
| EVC | |||||||
| Поверхность сопряжения с внутренней резьбой EVC | |||||||
| PIN # | SIGNAL | PIN # | SIGNAL | ||||
| 1 | T.ДАННЫЕ MDS 2+ | 19 | 1394 VG | ||||
| 2 | ДАННЫЕ TMDS 2- | 20 | 1394 VP | ||||
| 3 | ДАННЫЕ TMDS 2 RTN | 21 | ДАННЫЕ TMDS 0- | ||||
| 4 | SYNC RTN | 22 | ДАННЫЕ TMDS 0+ | ||||
| 5 | ГОРИЗ. SYNC TTL | 23 | ДАННЫЕ T.M.D.S 0 RTN | ||||
| 6 | VERT.SYNC TTL | 24 | STEREO SYNC TTL | ||||
| 7 | TMDS ЧАСЫ RTN | 25 | DDC RTN | ||||
| 8 | ВХОД ЗАРЯДНОГО ПИТАНИЯ + | 26 | DDC DATA SDA | 1394 ПАРА A, ДАННЫЕ | 27 | DDC CLOCK SCL | |
| 10 | 1394 ПАРА A, ДАННЫЕ + | 28 | +5 В постоянного тока | ||||
| 11 | T.ДАННЫЕ M.D.S 1+ | 29 | 1394 ПАРА B, ЧАСЫ + | ||||
| 12 | ДАННЫЕ T.M.D.S 1- | 30 | 1394 ПАРА B, ЧАСЫ – | ||||
| 13 | T.M.D.S. ДАННЫЕ 1 RTN | C1 | КРАСНЫЙ ВИДЕО ВЫХОД | ||||
| 14 | ЧАСЫ TMDS + | C2 | GRN ВЫХОД ВИДЕО | ||||
| 15 | ЧАСЫ TMDS- | C3 | |||||
| PX CLOCK OUT | ДАННЫЕ USB + | C4 | СИНИЙ ВИДЕОВЫХОД | ||||
| 17 | ДАННЫЕ USB- | C5 | ОБЩИЙ ЗЕМЛЯ RTN | ||||
| 18 | 1394 ЩИТ 66 / ЗАРЯДКА МОЩНОСТИ 900 ВХОД 72 | Адаптеры EVC NTI подключают монитор VGA к видеопорту EVC. Подробнее см. АДАПТЕРЫ EVC . | |||||
| ИНТЕРФЕЙС RS232 DB9 | |||
| Сопрягаемая поверхность вилки RS232 DB9 | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | DCD | 6 | DSR |
| 2 | RXD | 7 | RTS |
| 3 | TXD | 8 | CTS |
| 4 | DTR | 9 | RI |
| 5 | GND | ||
| RSF | |||
| Сопрягаемая поверхность гнезда RS232 RJ45 | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | RTS | 5 | GND |
| 2 | DTS | 6 | RXD |
| 3 | TXD | 7 | DSR |
| 4 | 9006 7 Земля8 | CTS | |
| ВИДЕО VGA с DDC (VEXT-FLT-xx, VEXT-FLT-xx-MM) (VEXT-THN-xx, VEXT-THN-xx-MM) | |||
| Сопрягаемая поверхность 15-контактной вилки HD | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | КРАСНЫЙ | 9 | DDC + 5 |
| 2 | GREEN | 10 | SYNC RTN |
| 3 | СИНИЙ | 11 | ID0 |
| 4 | ID2 | 12 | ID1 или ДАННЫЕ DDC |
| 5 | GND | 13 | HSYNC |
| 6 | КРАСНЫЙ ЭКРАН | 14 | VSYNC |
| 7 | ЗЕЛЕНЫЙ ЭКРАН | 15 | ID3 или ЧАСЫ DDC |
| 8 | СИНИЙ ЩИТ | 2 | |
| КЛАВИАТУРА PS / 2 ИЛИ МЫШЬ | |||
| Сопрягаемая поверхность 6-контактного разъема miniDIN | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | DATA | 4 | +5 |
| 2 | NC | 5 | ЧАСЫ |
| 3 | ЗЕМЛЯ | 6 | NC |
| Кабели для клавиатуры и мыши NTI позволяют удлинить клавиатуру и мышь ПК до 100 футов без потери сигнала. Подробнее см. PS / 2 КАБЕЛИ . | |||
| ПК / КЛАВИАТУРА | |||
| Сопрягаемая поверхность 5-контактного гнезда DIN | |||
| PIN # | СИГНАЛ | PIN # | СИГНАЛ |
| 1 | ЧАСЫ | 4 | GND |
| 2 | ДАННЫЕ | 5 | +5 |
| 3 | NC | ||
| SUN КЛАВИАТУРА И МЫШЬ | |||
| Контактная поверхность 8-контактного разъема miniDIN, розетка | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | GND | 5 | KYBD RCV |
| 2 | GND | 6 | KYBD XMT |
| 3 | +5 | 7 | PWRN |
| 4 | МЫШЬ | 8 | +5 |
MAC KEYBOARD21 ИЛИ МЫШЬ| PIN # | SIGNAL | PIN # | SIGNAL | 1 | DATA | 3 | +5 | 2 | PWRN | 4 | GND | | |||
| СЕРИЙНАЯ МЫШЬ | |||
| Сопрягаемая поверхность вилки 9D | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | NC | 6 | NC |
| 2 | RX | 7 | RTS |
| 3 | TX | 8 | NC |
| 4 | DTR | 9 | NC |
| 5 | GND | ||
| 946 INTERFACE 946 INTERFACE 946 RS2322125 | |||
| Сопрягаемая поверхность вилки RS232 DB25 | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | N / A | 14 | N / A |
| 2 | TXD | 15 | Н / Д |
| 3 | RXD | 16 | Н / Д |
| 4 | RTS | 17 | Н / Д |
| 5 | CTS | 18 | НЕТ |
| 6 | DSR | 19 | НЕТ |
| 7 | GND | 20 | DTR |
| 8 | DCD | 21 | НЕТ A |
| 9 | НЕТ | 22 | RI |
| 10 | НЕТ | 23 | НЕТ |
| 11 | НЕТ | 24 | Нет данных 900 72 |
| 12 | НЕТ | 25 | НЕТ |
| 13 | НЕТ | ||
| USB ТИП A и B | |||||
| |||||
| PIN # | СИГНАЛ | PIN # | СИГНАЛ | ||
| 1 | +5 | 3 | + Data | ||
| 2 | -Данные | 4 | GND | ||
| Кабели USB KVM NTI увеличивают длину монитора VGA и USB-клавиатуры / мыши до 15 футов. Подробнее см. USB-КАБЕЛИ . | |||||
| Mini USB TYPE B | |||
| Сопрягаемая поверхность 5-контактного разъема Mini USB типа B, розетка | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | +5 | 4 | NC |
| 2 | – ДАННЫЕ | 5 | GND |
| 3 | + ДАННЫЕ | ||
| Контактная поверхность 4-контактного разъема Mini USB типа B, розетка | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | +5 | 3 | + DATA |
| 2 | -ДАННЫЕ | 4 | GND |
| IEEE 1394 | |||
| Контактная поверхность 6-контактного разъема FireWire | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | POWER | 4 | TPB + |
| 2 | GND | 5 | TPA- |
| 3 | TPB- | 6 | TPA + |
| Поверхность 4-контактного разъема FireWire | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | TPB- | 3 | TPA- |
| 2 | TPB + | 4 | TPA + |
| Кабели и адаптеры FireWire IEEE 1394 NTI увеличивают расстояние между устройствами FireWire до 5 метров. Для получения более подробной информации см. КАБЕЛИ И ПЕРЕХОДНИКИ ПОЖАРУ . | |||
| HDMI | |||
| Контактная поверхность вилки HDMI Type-A | |||
| PIN # | SIGNAL | PIN # | SIGNAL |
| 1 | TMDS Data2 | 11 | TMDS Clock Shield |
| 2 | TMDS Data2 Shield | 12 | TMDS Clock- |
| 3 | TMDS Data2- | 13 | CEC (не используется) |
| 4 | TMDS Data1 + | 14 | Зарезервировано (N.C. на устройстве) |
| 5 | TMDS Data1 Shield | 15 | SCL |
| 6 | TMDS Data1- | 16 | SDA |
| 7 | TMDS Data0 + | 17 | Заземление DDC / CEC |
| 8 | TMDS Data0 Shield | 18 | Питание + 5 В |
| 9 | TMDS Data0- | 19 | Обнаружение горячего подключения |
| 10 | Часы TMDS + | ||
Все, что вам нужно прочитать
Глава 1: Что такое кабель DMS-59?DMS-59 – это аббревиатура от Dual Monitor Solutions, 59 контактов.Это тип кабеля, который обеспечивает выход VGA или DVI за одно соединение. Кабель имеет форму четырех высоких контактов и пятнадцати широких контактов. Кроме того, он имеет D-образную форму, а в нижней части ряда отсутствует штифт.
Однако, если есть необходимость преобразовать кабель DMS -59 в аналоговое или цифровое устройство, адаптер очень пригодится.
Использование кабеля DMS-59Кабель DMS-59 подходит для множества применений.Все зависит от того, для чего это нужно человеку. Он совместим с AMD и Matrox, которые подходят для видеокарт. Он также очень эффективен для солнечных компьютеров.
Кроме того, он легко преобразует два разъема Molex в девятиконтактный. Он также может подключать различные штекерные разъемы RJ45. Точно так же он подходит для подключения двух параллельных портов к компьютерной системе.
Преимущества кабеля DMS-59 sОсновным преимуществом использования кабеля DMS-59 является тот факт, что он позволяет комбинировать два разных выхода в одном соединении.То есть он может поддерживать два дисплея с высоким разрешением. Это могут быть два выхода DVI или два выхода VGA.
Интересно, что он делает это без каких-либо проблем.
Глава 2: Кабель DVI Цифровой визуальный интерфейс– это важный тип кабеля. Чтобы получить максимальную отдачу от кабеля DVI, необходимо подключить его к компьютеру с ЖК-дисплеем.
Пока компьютер имеет порт, который упрощает подключение, есть уверенность, что вы получите наилучшее использование при использовании вашей компьютерной системы.Некоторые компьютеры с ЖК-дисплеем имеют слишком много портов. Таким образом, вы можете подключить столько устройств, сколько захотите. Более того, порт для кабеля DVI – это наиболее распространенный тип порта, доступный на ЖК-компьютере.
С кабелем DVI смотреть любимые фильмы в Интернете или на телевидении не составит труда. Еще одна особенность кабельного порта DVI заключается в том, что он способен передавать цифровую информацию из вашей компьютерной системы на монитор. Иногда бывает трудно различить разные типы кабеля DVI.Тем не менее, один из популярных способов заметить разницу – внимательно присмотреться к веревке. Если кабель DVI имеет плоский штырь и четыре контакта вокруг него, тогда больше шансов, что кабель является кабелем DVI-A или DVI-I. Но если вы внимательно посмотрите на кабель и обнаружите, что здесь только один контакт, то это кабель типа DVI-D.
Существуют разные типы кабелей DVI. Различные типы проводов обладают уникальными характеристиками и атрибутами, которые упрощают их использование. Кабели DVI-D – это уникальный тип кабеля, который сильно отличается от других типов.Это потому, что кабель хорошо работает, когда вы подключаете его к видеокарте компьютера. Это помогает обеспечить нужный результат.
КабельDVI-I – это еще один вариант кабеля DVI, который очень полезен при преобразовании информации из аналогового в цифровой и наоборот. Это широко распространенный кабель DVI, который считается наиболее универсальным из всех типов кабелей DVI. Он прост в использовании и дает возможность переводить информацию о нем. Универсальность кабеля DVI-I позволяет легко работать как с аналоговыми, так и с цифровыми соединениями.
Независимо от преимуществ использования кабелей DVI для подключения, есть еще несколько примеров, которые следует учитывать при их использовании. Одним из таких примеров является тот факт, что при использовании кабелей DVI велика вероятность потери передачи сигнала. Это наиболее часто встречается, когда требуется преобразовать цифровой сигнал в аналоговый.
При таком преобразовании цифрового сигнала в аналоговый происходит снижение качества видео. То есть, когда вы пытаетесь выполнить преобразование, качество видео, если оно высокое, в некоторых случаях становится умеренным или даже слабым.Лучший способ использовать кабель DVI и получить максимальную отдачу – это использовать цифро-цифровое соединение. Цифровое соединение обеспечивает наилучшее качество видео.
Также важно обратить внимание на тот факт, что некоторые компьютерные системы или электронные устройства обычно имеют более одного порта. В этом случае ваше устройство должно подходить к кабельному порту, чтобы не повредить устройство.
Если вы заметили, что соединение осуществляется между аналоговым кабелем и кабелем DVI, убедитесь, что вы используете кабель DVI-A.Но, если связь между двумя портами кабеля DVI, соглашайтесь на кабель DVI-D. Это помогает добиться правильного результата. Не рекомендуется вставлять кабель DVI с силой в какой-либо порт. Когда вы обнаружите, что оба порта кабеля несовместимы, лучше всего подобрать для этого подходящий.
- Связь между кабелем DVI и кабелями DMS-59
Кабель DVI и кабель DMS-59 необходимы для видеоподключений.То есть, если вы любитель видеоподключений, типы кабелей идеально подойдут для вашего желания. Кабель DVI отлично работает с кабелями DMS-59.
Взаимосвязь между обоими типами кабелей проистекает из того факта, что они необходимы для обеспечения максимальной эффективности видеосоединений. В его возможности подключения нет никаких сомнений или сомнений в их совместимости. Таким образом, кабель DVI подходит для кабеля DMS-59.
Когда оба кабеля подключены к электронному устройству, например, компьютерной системе или телевизору, пользователь уверен в получении хорошего качества видео и сигнала.Независимо от типа подключения, аналогового или цифрового, кабель DMS-59 по-прежнему хорошо подходит для кабеля DVI. При использовании провода кабели DMS-59 легко преобразуются в соответствии с потребностями кабеля DVI.
Результат обычно очень эффективен. То есть, если необходимо использовать цифровое соединение, кабель DMS-59 принимает форму цифрового соединения посредством преобразования с использованием адаптера. При успешном преобразовании подходит кабель DVI-D, потому что оба типа кабеля уже подходят для цифровых подключений.Но если кабель DMS-59 сохраняет аналоговый вид, то лучшим типом кабеля для использования с ним будет кабель DVI-A, поскольку существует взаимосвязь между аналоговым и цифровым подключением.
Глава 3: Кабель VGAVGA – это аббревиатура от Video Graphics Array. Этот тип кабеля подходит для видеосвязи. Кабель VGA очень эффективен для получения видео хорошего качества.
Он выполняет эту функцию, передавая информацию о графическом процессоре из ЦП на монитор компьютерной системы. Кабель VGA – это кабель обычно синего цвета. Он использует такие компоненты, как соединители на обоих концах провода и кабеля, для передачи информации.
Основная функция кабеля VGA – связывать два разных устройства вместе. То есть для создания положительного выходного сигнала от одного из устройств. Это означает, что при подключении устройств одно из устройств является платформой, которая показывает размещенную в нем информацию.Поскольку кабель VGA имеет два конца, один из концов подходит для использования с портом видеокарты на материнской плате компьютера. Таким образом, другой конец кабеля подходит для устройства отображения. Например, телевизор или монитор, отображающий размещенную в нем информацию.
В ситуациях, когда компьютерная система включена, компьютер передает информацию, которую он получает, через выход дисплея, монитор. Это возможно с помощью кабеля VGA.Кабели VGA бывают разных типов. Различные типы кабелей VGA подходят для использования с разными устройствами. Но одно можно сказать наверняка; дает желаемый результат.
Также необходимо указать, что кабели VGSA имеют разъемы типа «папа» и «мама». Оба разъема выполняют разные функции. Он поставляется в виде трехрядных контактов на нем, и это качество кабеля очень высокое.
Использование кабеля VGAКабели VGA бывают разных размеров и выполняют множество функций.Прежде чем кто-либо сможет получить максимальное удовлетворение от его использования, он должен обладать правильной информацией о том, как кабель работает лучше всего.
Самое главное, что кабель VGA очень актуален и по-прежнему актуален в электронной сфере. Он очень эффективен при подключении электронных устройств, таких как компьютеры, телевизоры и некоторые другие электронные устройства. Чтобы оптимально использовать кабели VGA, необходимо знать, как они работают и способы их подключения.
Типы кабелей VGAСуществуют разные типы кабелей VGA.Эти типы кабелей бывают разных размеров, например, малогабаритный, миниатюрный и полноразмерный кабель VGA. Для описания различных типов кабелей VGA используются разные термины, например, разъемы 1 и разъемы 2. Эти разные разъемы предназначены для определенных целей. Только когда вы сможете определить различные потребности и способы использования соединителей, вы сможете добиться нужного результата.
Кабели VGA разных типов требуют разных подключений. Это означает, что то, что работает для одного кабеля, не будет работать так же для другого кабеля.Таким образом, он должен использоваться в соответствующей форме, иначе он влияет на назначение соединения или даже сам шнур.
Кабель VGA работает особенно. Это облегчает работу электронных устройств. Это означает, что кабель VGA координирует действия, которые приводят к передаче сигналов. То есть он передает информацию от оборудования к другому. Более того, сигналы поступают в виде видеосигналов. Он также передает аудиосигналы.
Связь между кабелем VGA и кабелем DMS-59Универсальность проводов такова, что два или более кабеля работают вместе, не сталкиваясь с какими-либо препятствиями при передаче сигналов.Это возможно только в том случае, если оба устройства совместимы друг с другом.
Это случай кабеля VGA и кабеля DMS-59. Оба кабеля работают вместе и отлично передают сигналы. Кабель DMS-59 предназначен для эффективной передачи сигналов, и он выполняет эту функцию при подключении кабеля VGA.
КабелиDMS-59 позволяют работать с двумя кабелями VGA на нем, и он хорошо работает с кабелем для получения нужного результата. Точно так же работает с кабелем DVI.
Итак, сделайте кабель DMS-59 с возможностью подключения кабеля DVI или VGA и работайте отлично. Более того, этого также достаточно для подключения кабелей VGA или DVI. Любой вариант, который подходит человеку, хорошо работает с кабелем DMS-59.
Глава 4: CLOOM Tech – производитель профессиональных кабелей по индивидуальному заказуCLOOM Tech – известная организация, которая отлично решает все вопросы, связанные с кабелями.Практически невозможно столкнуться с проблемой кабеля, с которой CLOOM Tech не справится.
Таким образом, можно с уверенностью сказать, что CLOOM Tech – одна из немногих технических организаций, которые правильно решают проблемы с кабелями. Какой бы ни была проблема, доверьтесь CLOOM Tech, чтобы она хорошо с ней справилась и доставила вам максимальное удовлетворение.
Помимо нескольких любителей техники, многие люди плохо знакомы с кабелем DMS-59. Этот тип кабеля легко использовать с кабелями DVI или VGA. Кабели DVI и VGA необходимы для видеоподключений.Таким образом, когда вы используете один из этих кабелей или оба кабеля с кабелем DMS-59, вы можете быть уверены в продуктивных результатах.
К сожалению, многие люди не могут работать с кабелем DMS-59, потому что он не является распространенным типом. Тем не менее, доверьтесь CLOOM Tech, чтобы получить в руки кабель. Наши услуги не ограничиваются только предоставлением кабелей. Мы также поможем вам оказать профессиональную помощь, чтобы вам было проще.
В том же духе CLOOM Tech поможет вам с проблемами подключения, с которыми вы, вероятно, столкнетесь при использовании кабеля DMS-59.По этой причине CLOOM Tech полностью привержена тому, чтобы предоставить вам только самое лучшее, а также помочь вам получить максимальный результат от использования кабеля.
ЗаключениеТехнология сделала возможным создание электронных устройств, которые позволяют людям наслаждаться приятной жизнью.
