Переходник HDMI-VGA. Схема

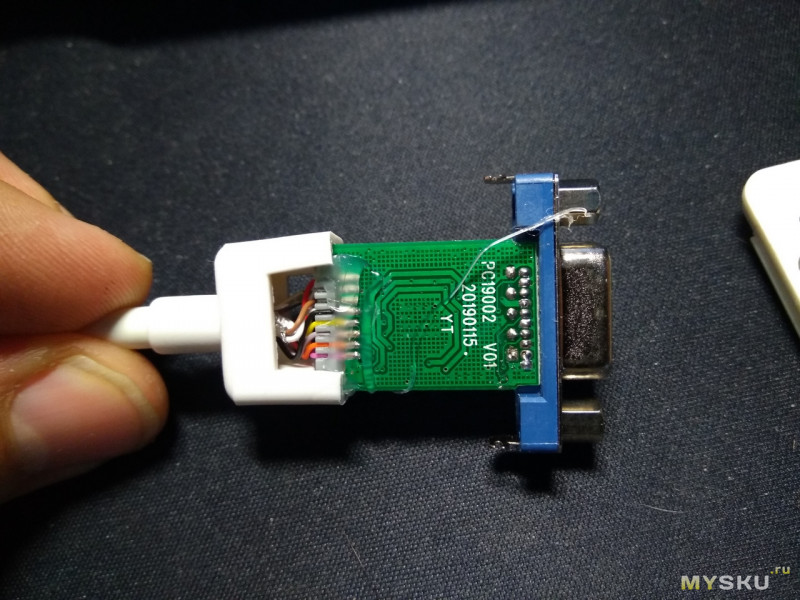

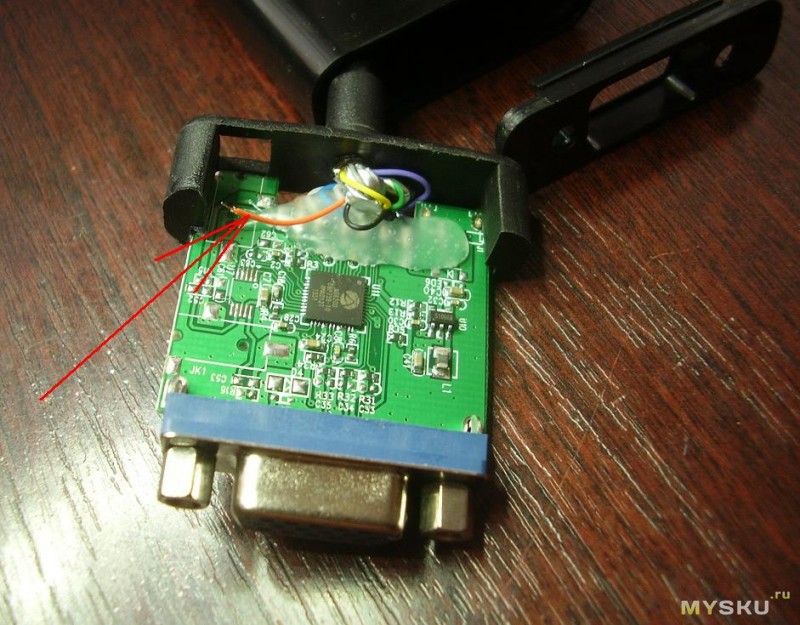

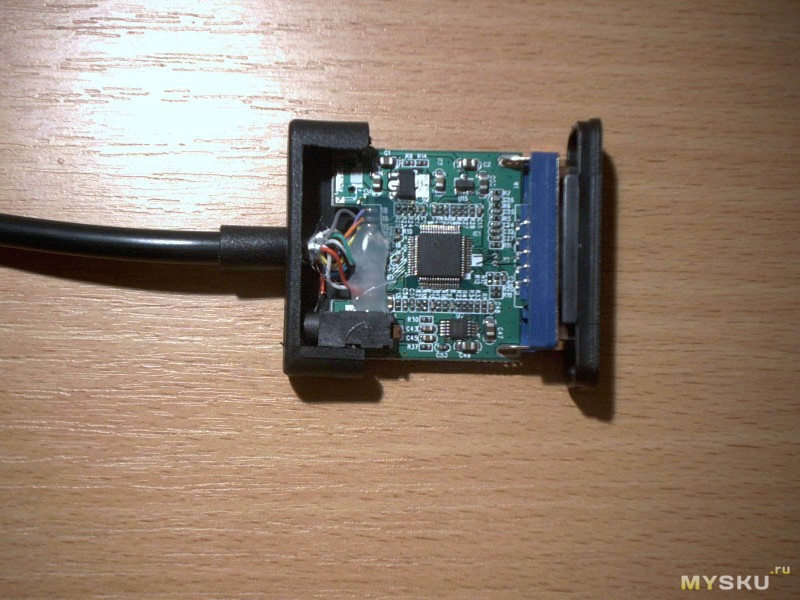

Особенность данного конвертирования заключается в том, что по отношению к видео нужно осуществить обратное преобразование (в аналог), а аудиосигнал выделить в отдельный тракт. В статье приведена схема конвертера (переходника) HDMI-VGA и принцип работы этой схемы. Чтобы было понятней о чём идет речь, стоит сразу оговориться, что переходник HDMI-VGA состоит не из одних проводов. Кабель HDMI-VGA представляет собой схему на микросборке, которую не удастся «по-быстроляну» спаять на коленке. Преобразователь HDMI в VGA также «несложен», как и адаптер VGA-HDMI.
Функциональная схема переходника HDMI-VGA с выделением аудио сигнала представлена ниже (предполагается, что ресивер HDMI содержит внутренний EDID):
Как это работает
Конвертер HDMI-VGA ещё до получения желаемого сигнала 640×480p (или любого другого совместно поддерживаемого стандарта) должен в первую очередь обеспечить надлежащий контент EDID (данные идентификации дисплея) источнику HDMI.
Ресивер HDMI обычно хранит этот контент внутри, плюс следит за каналом plug-n-play (сигнализирующим, что дисплей подключён), а также получает, декодирует и интерпретирует поступающие потоки видео и аудио.
Поскольку поток HDMI объединяет в себе аудио, видео и данные, то HDMI-ресивер должен также позволить считывание вспомогательной информации, такой как цветовое пространство, видео стандарты и режимы аудио.
Большинство приёмников HDMI адаптируется к принимаемому потоку, автоматически преобразовывая любое цветовое пространство (YCbCr 4:4:4, YCbCr 4:2:2, RGB 4:4:4) в пространство RGB 4:4:4, как того требует видео ЦАП. Автоматическое преобразование цветового пространства (CSC) гарантирует, что на серверное устройство направляется правильное цветовое пространство.
Как только входящий поток HDMI обработан и декодирован в желаемый стандарт, он выдаётся через пиксельную шину на видео ЦАП и аудио кодеки. Обычно видео ЦАП имеет пиксельную шину RGB и входы тактовых импульсов без сигналов синхронизации.
Сигналы HSYNC и VSYNC могут быть выведены через буфер на выход VGA и в итоге на монитор или другой дисплей.Аудио поток HDMI может содержать различные стандарты, такие как L-PCM, DSD, DST, DTS, высокоскоростное аудио, AC3 и другие, сжатые или несжатые, битовые потоки. Большинство приёмников HDMI не видят проблемы в извлечении аудио любого стандарта, но возможна и дополнительная обработка.
В зависимости от серверного устройства предпочтительным может оказаться использование простого стандарта вместо сложного, что позволит легко преобразовать поток в аналоговый выход для звуковых колонок. Спецификация HDMI гарантирует, что все устройства поддерживают, по крайней мере, 32 кГц, 44.1 кГц, и LPCM 48 кГц.
Таким образом, важно сформировать такие EDID, которые соответствуют и аудио возможностям преобразователя HDMI2VGA, извлекающего аудио, и исходным возможностям дисплея VGA. Это может быть сделано с помощью простого алгоритма, который извлекает контент EDID из VGA дисплея по каналу обмена данных с монитором (DDC).
Считываемые данные должны быть обработаны и проверены с тем, чтобы убедиться, что монитор не разрешает более высокочастотные режимы, нежели чем те, что поддерживаются HDMI Rx или видео ЦАП (приведены в нижеследующей таблице).
Список EDID может быть расширен дополнительным блоком CEA, перечисляющим аудио возможности, чтобы отразить, что переходник HDMI-VGA поддерживает только аудио стандарт линейной PCM. Обработанные таким образом данные EDID, содержащие все блоки, могут быть предоставлены источнику HDMI. Последний должен прочесть заново данные EDID от преобразователя после сигнала канала горячего обнаружения (часть кабеля HDMI).
Для управления всей схемой считывания EDID VGA, программирования HDMI Rx и аудио ЦАП (или кодека) может использоваться простой микроконтроллер или процессор. Управление видео ЦАП обычно не требуется, так как они не имеют портов контроля, таких как I2C или SPI. Перечень изменений, необходимых для кабеля HDMI-VGA, сведём в таблицу:
Изменение | Причина |
| Замена EDID 0x14[7] с 0 на 1 | Показывает цифровой вход |
| Проверка информации стандартного тайминга и при необходимости замена (байты от 0x26 до 0x35) | Тайминг вне максимального предела, поддерживаемого конвертером и HDMI Rx, должен быть изменён до максимального или ниже |
| Проверка DTD (подробные дескрипторы тайминга) (байты от 0x36 до 0x47) | Тайминг вне максимального предела, поддерживаемого преобразователем и HDMI Rx, должен быть изменён до максимального тайминга или ниже (640×480p, например) |
| Установка 0x7E в 1 | В конце EDID должен быть добавлен один дополнительный блок |
| Замена 0x7F | Должна быть пересчитана контрольная сумма для байтов с 0 до 0x7E |
| Добавление дополнительного блока CEA-861 | |
| Описание аудио от 0x80 до 0xFF | Добавление блока CEA-861 для отображения возможностей конвертера аудио |
Соображения по защите контента
Поскольку аналоговый разъём VGA не обеспечивает защиту контента, то автономные преобразователи не должны допускать расшифровки защищённых данных, иначе это позволило бы конечному пользователю иметь доступ к необработанным цифровым данным.
С другой стороны, когда схема является неотъемлемой частью большего устройства, её можно использовать, пока не разрешается пользователю получить доступ к незашифрованному видеопотоку.
Пример схемы
Проектирование конвертера HDMI-VGA не будет слишком сложным; с помощью ADV7611 (маломощный 165-МГц HDMI приёмник) и ADV7125 (тройной 8-битный 330-МГц видео ЦАП) можно создать высоко интегрированный видео тракт, функциональная схема которого описана выше.
Ресивер поставляется с встроенным внутренним EDID, схемой распознавания горячего подключения, автоматическим CSC с RGB 4:4:4 на выходе (независимо от полученного цветового пространства), и компонентным блоком обработки, позволяющим регулировать яркость и контрастность, так же как и согласовывать сигналы синхронизации.
Стерео аудио кодек SSM2604 с низким энергопотреблением позволяет декодировать I2S поток и выводить его с произвольным уровнем через ЦАП. Аудио кодек не требует внешнего чипа, а источник синхронизации может быть получен по каналу MCLK ADV7611, и для конфигурирования потребуется лишь пара записей.
Управление всей системой, включая обработку EDID, улучшение цвета, пользовательский интерфейс с кнопками, ползунками и ручками, может осуществлять простой микроконтроллер, такой как ADuC7020 – прецизионный аналоговый микроконтроллер со встроенным тактовым генератором.
Выводы
С помощью аудио и видео компонентов, а также микроконтроллера от Analog Devices можно реализовать высокоинтегрированный конвертер HDMI-VGA (HDMI2VGA), запитываемый через разъём HDMI.
Кабель (переходник) HDMI-VGA наглядно демонстрируют, что приложения, использующие технологию HDMI, очень просто реализовать на основе компонентов ADI. Сложность системы HDMI увеличивается в том случае, если устройства должны работать в качестве повторителя HDMI, как это требуется при обработке протокола HDCP вместе со всем деревом HDMI. Никакой конвертер не использует конфигурацию ретранслятора HDMI.
Такие приложения, как видео ресиверы (дисплеи), видео генераторы (источники) и видео конвертеры требуют относительно небольшой стек программ и, следовательно, могут быть реализованы быстрым и простым способом.
https://01010101.ru/kommutaciya/kabel-hdmi-vga-sxema.htmlПереходник HDMI-VGA. Схема
Алексей КасьяновКоммутациякоммутацияОсобенность данного конвертирования заключается в том, что по отношению к видео нужно осуществить обратное преобразование (в аналог), а аудиосигнал выделить в отдельный тракт. В статье приведена схема конвертера (переходника) HDMI-VGA и принцип работы этой схемы. Чтобы было понятней о чём идет речь, стоит сразу оговориться, что переходник HDMI-VGA состоит…Алексей КасьяновАлексей КасьяновEditorОцифровка видео, аудио, фото
Как сделать переходник DVI-D VGA своими руками
Несмотря на рост популярности HDMI и других современных интерфейсов, VGA всё ещё актуален и применяется для передачи видеоданных чаще всех. Стандарт Video Graphics Array, выпущенный IBM, сегодня, как и тридцать лет назад используют в мониторах и видеоадаптерах.
При необходимости подключить монитор с аналоговым разъёмом к новой видеокарте, транслирующей цифру, используют переходники DVI VGA. На деле такие устройства не всегда работают, поскольку здесь встаёт вопрос совместимости, потому специалисты рекомендуют вместо переходников применять конвертеры сигнала.
Особенности разъёмов DVI-D и VGA
Интерфейсы будут серьёзно отличаться как методом передачи и обработки сигнала, так и разъёмами. В чём разница между двумя стандартами DVI и VGA понятно даже из определений.
Digital Visual Interface (DVI) являет собой цифровой интерфейс, позволяющий передавать видеоизображения на цифровые устройства, как правило, это видеокарта — монитор. Портом DVI оснащают поддерживающие технологию девайсы, её применение обеспечивает получение картинки в лучшем качестве.
В случае с модификацией DVI-D передаётся исключительно цифровой видеосигнал, тогда как аналоговый канал отсутствует, а современные GPU-модули оборудуются именно таким интерфейсом.
При этом не все спешат полностью обновить технику, а несовместимость технологий создаёт очевидные проблемы для владельцев мониторов с VGA, возникает необходимость в приобретении преобразователей.
Поскольку модификации DVI отличаются между собой, разъёмы могут быть следующих типов:
- DVI-A —обеспечивает передачу только аналогового сигнала.
- DVI-I — применяется как для отправки данных в цифровом виде, так и аналоговом формате (в наличии оба канала, независящие друг от друга, работающие попеременно — решение о передаче данных черед тот или иной канал принимается устройством).
- DVI-D —предназначен для передачи исключительно цифрового сигнала.
Отличаются версии стандарта ещё и по количеству каналов (Dual Link в названии говорит о наличии двух цифровых каналов, Single Link — реализован только один канал), что напрямую влияет на пропускную способность.
Стандарту Video Graphics Array уже ни один десяток лет, это аналоговый интерфейс 1987 года разработки, которым оснащались мониторы компьютеров и видеокарты.
С появлением ЖК-мониторов возникла необходимость дважды конвертировать видеосигнал, что стало нецелесообразным, в результате чего аналоговый сигнал было решено исключить из цепочки.
Максимальное качество при передаче видеосигнала через VGA — HD, так что формат Full HD или 3D-файлы не будут воспроизводиться, поэтому спецификация считается уже морально устаревшей, несмотря на то, что пока ещё остаётся популярной среди пользователей. Максимальное разрешение, которое достигается с аналоговым интерфейсом, составляет всего 1280х1024 пикселя, что было неплохо 20 лет тому назад, сегодня же более актуален цифровой формат, позволяющий получить картинку с разрешением 2560х1600 пикселей.
Интерфейс VGA может быть следующих типов:
- DDC1 — передача обеспечивается в одну сторону. Видеоадаптер определяет данные и идентифицирует присоединённый монитор DDC.
- DDC2 — осуществляется обмен информацией в обе стороны, монитором транслируются данные, компьютером подстраиваются параметры для подключённого устройства.
- E-DDC — самая продвинутая вариация. Данные о подключённом устройстве сохраняются в памяти интерфейса.
Распиновка разъёма VGA
Распиновка разъёма DVI-D (Dual Link)
Проблемы совместимости
Приобретая новую видеокарту, у обладателя монитора старого образца сразу же возникает вопрос, как подключить DVI-D к VGA. Первым делом пользователь, видя разительные отличия разъёмов, приобретает переходник, однако не всегда такое решение помогает справиться с проблемами несовместимости.
Так, отсутствие контактов C1-C4 на DVI-D (4 прямоугольных отверстия на разъёме) обуславливает отсутствие возможности трансляции аналогового сигнала. Глядя на распиновку, можно сразу определить, что к старому средству вывода изображения современный видеоадаптер не подходит и даже при условии отправки монитором сигнала шанс, что картинка появится, минимален.
Распиновка, которая поддерживает передачу с DVI на VGA
ВАЖНО. Если на видеокарте имеется DVI выход, а на мониторе VGA, проблема решается приобретением (или самостоятельным изготовлением) переходника, при этом следует учитывать ощутимую разницу между DVI-I и DVI-D.
В первом случае передача сигнала обусловлена наличием аналогового канала, во втором же таковой отсутствует, что означает невозможность передачи данных по DVI-D через переходник, так что в таком случае понадобится конвертер.
Подключение VGA монитора к видеокарте DVI-D может осуществляться посредством специального устройства, конвертирующего сигнал.
ВАЖНО. Видеокартами с интерфейсом DVI-A не поддерживаются устройства вывода спецификации DVI-D, тогда как видеокарту DVI-I подсоединить к монитору с поддержкой цифрового стандарта, можно.
Решение вопроса
Исходя из распиновки, стоит понимать, что даже сделав DVI-D/VGA переходник своими руками, мы не получим изображение на экране, поскольку преобразование видеосигнала не осуществляется путём распайки. Появление картинки может означать, что видеоадаптером всё же поддерживается аналоговая передача, то есть перед вами DVI-I или A.
Несмотря на несовместимость технологий, подключить VGA к DVI-D всё же возможно, поскольку информацию можно не только передавать, а и преобразовывать.
Так, подключение реализуется посредством устройства, называемого преобразователем или конвертером. Хотя приспособление внешне может напоминать простой переходник, в отличие от него, здесь имеется дополнительный модуль. Многим моделям прибора также требуется отдельное питание, да и стоить преобразователь будет значительно дороже, но экономить на нём не стоит, поскольку такой подход может стать причиной некорректности подключения.
Задачей конвертера является конвертирование цифры в аналоговый сигнал, что позволяет отправить данные с современного GPU-модуля на устаревшую модель устройства вывода изображения, включая также телевизоры и проекторы. При этом девайсы чаще всего оборудованы более продвинутым разъёмом HDMI, также работающим с цифрой, потому проблем с подключением видеокарты возникать не должно. В таком случае в дополнительном использовании адаптеров нет необходимости.
ВНИМАНИЕ. Конвертер являет собой однонаправленный прибор, что означает, преобразовываться будет только цифровой видеосигнал в аналоговый, тогда как обратная конвертация исключена.
Поэтому при необходимости подключения устаревшего видеоадаптера к современному дисплею, используется обратный преобразователь, но на высокое качество изображения при таких условиях можно не рассчитывать.
Рекомендуем при выборе конвертера учитывать возможную несовместимость с техникой и необходимость в организации отдельного питания. Аудио передаётся посредством дополнительного кабеля, поскольку речь при использовании вышеописанных технологий идёт исключительно о трансляции видеосигнала. Если длина шнура, соединяющего компьютер и монитор или телеприёмник, составляет менее 1,5 метра, подключать к источнику питания не является обязательным условием. Кроме того, в идеале лучше, если частота средства вывода и преобразователя совпадала. Если же диагональ дисплея будет свыше 40 дюймов, на дисплее могут возникнуть полосы.
hdmi%20to%20vga%20кабель%20pin%20диаграмма спецификация и примечания по применению
hdmi%20to%20vga%20cable%20pin%20diagram Листы данных Context Search
| Каталог данных | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
2014 – Недоступно Резюме: нет абстрактного текста | Оригинал | Б119-302-Р
1080р. P568-016-ФЛ
16 футов.
Р568-025
25 футов.
Р568-050
50 футов.
Р568-100 | |
2014 – Недоступно Резюме: нет абстрактного текста | Оригинал | P571-003-МИНИ 1080p 1080p P570-006-МИКРО P571-006-МИНИ Р572-006 com/sku/P571-003-MINI. | |
2012 – Схема разветвителя HDMI Резюме: разветвитель HDMI ADV7630KSVZ ADV7630 RXC1 ROHS D1063 HDCP EEPROM протокол ddc интерфейс hdmi RXB1 | Оригинал | АДВ7630 128 отведений 36-/30-бит 24-битный АДВ7630КСВЗ СВ-128-1 Д10635-0-9/12 4-17-2012-А Схема разветвителя HDMI Разветвитель HDMI АДВ7630КСВЗ АДВ7630 RXC1 ROHS Д1063 ЭСППЗУ HDCP протокол ddc интерфейс hdmi RXB1 | |
2014 – Недоступно Резюме: нет абстрактного текста | Оригинал | Б119-303-Р
1080р. P568-016-ФЛ
16 футов.
Б119-003-1
Б122-000
Б122-000-60
1920×1200
1080p
com/sku/B119-303-R. | |
2014 – Недоступно Резюме: нет абстрактного текста | Оригинал | P571-003-МИНИ 1080p 1080p P570-006-МИКРО P571-006-МИНИ Р572-006 com/sku/P571-003-MINI. | |
2013 – Недоступно Резюме: нет абстрактного текста | Оригинал | P571-006-МИНИ 1080p 1080p P570-006-МИКРО P571-003-МИНИ Р572-006 | |
2014 – Недоступно Резюме: нет абстрактного текста | Оригинал | П166-001-А 1080p 24 августа P568-100-ХД П166-001-А Р568-016 | |
2010 – преобразователь hdmi rj45 Аннотация: Преобразователь цветового пространства HDMI в rj45 verilog rgb ycbcr asic HDMI 1. | Оригинал | СиИ-ПБ-1059 преобразователь hdmi rj45 HDMI к rj45 конвертер цветового пространства verilog rgb ycbcr asic HDMI 1.4а HDMI к сети беспроводной hdmi HDMI приемник дтс рдж45 Переключатель HDMI HDMI Ethernet | |
2010 – HDMI 1.4a Аннотация: HDMI ethernet HDMI rx hdmi передатчик trueHD портативный DVD-плеер POWER SWITCH dts rj45 hdmi кабель hdmi 1.4 phy HDMI I2C hdmi rj45 конвертер | Оригинал | СиИ-ПБ-1060 HDMI 1.4а HDMI Ethernet HDMI приемник передатчик hdmi trueHD портативный DVD-плеер POWER SWITCH дтс рдж45 кабель hdmi hdmi 1.4 физ. HDMI I2C преобразователь hdmi rj45 | |
2012 – Недоступно Резюме: нет абстрактного текста | Оригинал | ||
2014 – Недоступно Резюме: нет абстрактного текста | Оригинал | 1920×1200 1080p Б122-000-60 1080p 24 августа P568-100-ХД Б122-000-60 | |
2013 – Недоступно Резюме: нет абстрактного текста | Оригинал | Б122-000-60)
1080p)
P568-100-ХД)
Б126-1А1)
Р568-100
100 футов
Р568-010
10 футов
Р568-016
16 футов. | |
Кабель VGA-HDMI Резюме: Кабель HDMI-VGA привел видеостену кабель hdmi 1.4 19-контактный разъем для домашнего кинотеатра с дистанционным управлением порт дисплея 1.3 СТАНДАРТ адаптер vga-hdmi кабель видеокоммутатора hdmi порт дисплея на hdmi | Оригинал | ||
2013 – Недоступно Резюме: нет абстрактного текста | Оригинал | Б118-304-Р 1080р. P568-006-ФЛ P568-006-RA2 P568-006-СВ | |
2005 – HDMI-приемник Резюме: кабель DVI D АНАЛОГОВЫЙ VGA в HDMI Чип преобразователя VGA в HDMI hdmi phy Кабель HDMI в VGA ycbcr tmds передатчик HDMI в vga преобразователь hdmi в rgb Silicon Image tmds приемник | Оригинал | ПБ-0057 HDMI приемник Кабель DVI D АНАЛОГОВЫЙ VGA на HDMI Чип конвертер VGA в HDMI hdmi фи Кабель HDMI-VGA передатчик ycbcr tmds HDMI к vga конвертер hdmi в rgb Кремниевое изображение приемник TMDS | |
2013 – Недоступно Резюме: нет абстрактного текста | Оригинал | Р569-025
25 футов. 10 футов
P568-003-СВ
P568-006-СВ
P568-010-СВ | |
2013 – Недоступно Резюме: нет абстрактного текста | Оригинал | Р568-025 25 футов. 1080p Р568-010 10 футов Р568-016 16 футов. Р568-050 50 футов. | |
2011 – Недоступно Резюме: нет абстрактного текста | Оригинал | 0584J SLP2710P8 HDMI-APPB-1111 | |
RCCLAMP0524P Аннотация: SLP2510P8 0524p 4-слойная глазковая диаграмма | Оригинал | 65 Гбит/с SLP2510P8 HDMI-APPB-0707 RCLAMP0524P SLP2510P8 0524p 4-слойный рисунок глаз | |
2013 – Схема 3-х канального звукового разветвителя Резюме: ADV7842 | Оригинал | АДВ7625 60958-совместимый) БК-260-1 Д11831-0-12/13 Схема трехканального звукового разветвителя АДВ7842 | |
2013 – АДВ7842 Резюме: нет абстрактного текста | Оригинал | АДВ7627 60958-совместимый) Д11833-0-12/13 АДВ7842 | |
2013 – Недоступно Резюме: нет абстрактного текста | Оригинал | Б119-302-Р
1080р. P568-016-ФЛ
16 футов.
Р568-025
25 футов.
Р568-050
50 футов.
Р568-100 | |
2014 – Недоступно Резюме: нет абстрактного текста | Оригинал | P568-003 1080p Р568-016 16 футов. P568-016-ФЛ Б122-000 Б122-000-60 1920×1200 | |
2014 – Недоступно Резюме: нет абстрактного текста | Оригинал | P571-006-МИНИ 1080p 1080p P570-006-МИКРО P571-003-МИНИ Р572-006 com/sku/P571-006-MINI. | |
2006 – ФСАЛ200 Аннотация: FSAV330 FSHDMI04 | Оригинал | Ан-6015СК ФШДМИ04 ФШДМИ04) 165 МГц ФСАЛ200 ФСАВ330) ФШМДИ04 ФСАВ330 ФСАЛ200 ФСАВ330 ФШДМИ04 | |
4a HDMI в Ethernet беспроводной HDMI HDMI rx dts rj45 Переключатель HDMI HDMI Ethernet Предыдущий 1 2 3 … 23 24 25 Далее
Что нужно знать о распиновке разъема VGA
Распиновка разъема VGA существует уже много лет и является стандартным аналоговым видеовыходом компьютера.
Это также простой способ получить звук из динамиков компьютера. Но что это за булавки?
Разъем VGA представляет собой 15-контактный разъем D-образной формы с тремя рядами по пять контактов. Три строки являются ключом к пониманию того, что происходит с аналоговыми сигналами. Первый ряд контактов предназначен для красного, зеленого и синего видеоданных.
Кабельный разъем Vga Tech
Прочитав этот пост в блоге, вы узнаете больше о том, как работает разъем VGA и почему он важен для вас. Продолжай читать.
Что такое разъем VGA?
Различные типы входных кабелей VGA
VGA — это аббревиатура от «Video Graphics Array». В физическом разъеме есть три ряда по пять контактов для пятнадцати контактов.
IBM разработала VGA для использования с новой линейкой компьютеров под названием PS/2. Это был не первый аналоговый видеоинтерфейс, но они получили широкое распространение.
15-контактный разъем VGA предназначен только для аналоговых сигналов, что означает, что он может передавать только переменное напряжение с течением времени. Это в отличие от цифровых видеоинтерфейсов, таких как HDMI. Устройство, отправляющее цифровой видеосигнал, будет передавать по проводу единицы и нули, что не приведет к изменению напряжения.
Неверное представление о VGA:
Распространенное заблуждение о том, что VGA передает звук. Аналоговый звуковой сигнал у него остался и нужные каналы, но для него нужен разговор по отдельному кабелю (обычно через 3,5 мм разъемы). По кабелю VGA передается видеосигнал, и вы должны преобразовать его в формат, понятный вашему монитору.
IBM создала две версии разъема VGA, одну с пятью контактами в ряду, а другую с тремя в ряду. Версия с тремя крючками – D-субминиатюрная.
Скорее всего, вы найдете версию D-sub на старых компьютерах, кабелях VGA и дисплеях. Стандартная пятиконтактная версия — DB-15.
Конфигурация выводов и характеристики
Серия разъемов Vga
9013 5 Конфигурация разъема VGA состоит из 15 контактов:
1. Контакт 1 (красный): красный Видео (75 ом, 0,75 В от пика до пика)
2. Контакт 2 (зеленый): зеленый видео
3. Контакт 3 (синий): синий видео
4. Контакт 4 (ID2/RES): идентификатор монитора Bit-S
5. Контакт 5 (GND): заземление Контакт
6. Контакт 6 (RGND): красный заземление
: Зеленый Заземление
8. Контакт 8 (BGND): Синий Заземление
9. Контакт 9 (KEY): выход +5 В постоянного тока с графической карты
10. Контакт 10 (SGND): земля синхронизации
11. Контакт 11 (IDO/RES): идентификатор монитора, бит 0
12. Контакт 12 (IDI/SDA): монитор IDA, бит 1
13. Контакт 13 (HSYNC): горизонтальная синхронизация
14. Контакт 14: (VSYNC): Вертикальная синхронизация
15. Контакт 15 (ID3/SCL): идентификатор монитора, бит 3
Характеристики разъема VGA следующие:
- Передает аналоговое видео.
- Передает три разных цвета (красный, зеленый и синий).
- Экран заземления между красным, зеленым и синим контактами данных.
- Два чередующихся тактовых контакта для связи с подключенными устройствами.
- Тип соединения D-sub (пятирядная конфигурация) или тип соединения DB-15 (трехрядная конфигурация).
Различные типы разъемов VGA
Другие типы разъемов VGA
На рынке доступны различные разъемы. Ниже приведен список некоторых из них.
- Гнездовой разъем VGA
- VGA (мама) — DVI-D (папа)
- Переходник VGA «папа» на «мама» HDMI
- Штекер VGA — штекер DVI-D с кабелем питания
- Адаптер VGA Male-Micro HDMI
- женщина ВГБ к типу соединителю коаксиального кабеля ф
- Штекер VGA (HD15) — гнездо RCA (Phono)
- Адаптер кабеля VGA-HDMI
- VGA (мама) на BNC (папа)
- Двухканальный цифровой видеокабель DVI-D — M/M
Преимущества и недостатки
Ниже приведены некоторые преимущества и недостатки использования разъема VGA:
901 35 Штекер разъема Vga
Преимущества:
- Передает аналоговое видео.
- Подключение различных электронных устройств, таких как телевизоры, компьютеры, ЭЛТ-мониторы, может происходить быстро.
- Передает три цвета (красный, зеленый и синий).
- Экран заземления между красным, зеленым и синим контактами данных.
- Два чередующихся тактовых контакта для связи с подключенными устройствами.
- Тип соединения D-sub (пятирядная конфигурация) или тип соединения DB-15 (трехрядная конфигурация).
- Высококачественный материал (позолота). Разъемы
- VGA дешевы в производстве, что снижает затраты потребителей.
Недостатки:
- Если контакты подключены неправильно, качество сигнала может исказиться.
- Не подходит для графики с высоким разрешением.
- Не подходит для передачи цифровых сигналов.
Приложения
Иллюстрация разъемов и проводов VGA
Вот несколько способов использования VGA:
- Видеоигры на устройствах старшего поколения с консолей.
- Подключение компьютеров к ЭЛТ-мониторам.
- Для подключения ноутбуков к проекторам для презентаций.
- Подключение DVD-проигрывателей, телевизоров и других устройств с аналоговым видеоинтерфейсом к компьютерам или ноутбукам с разъемом VGA.
- Подключение Raspberry Pi или Arduino к монитору или другому устройству с интерфейсом VGA.
- Монтаж видео.
- Передача изображений высокого разрешения с одного компьютера на другой по сети.
Что заменило разъем VGA?
Кабель Vga.
Расширенные цифровые соединения, такие как разъемы DVI, HDMI и Displayport VGA, заменили разъемы VGA. Этими соединениями являются цифровой визуальный интерфейс (DVI), мультимедийный интерфейс высокой четкости (HDMI) и порт дисплея.
Как выбрать разъем VGA?
Различные кабели VGA и USB-кабели
При покупке кабеля VGA необходимо учитывать следующее:
- На этом совместимость обоих разъемов заканчивается (видеовыход и вход).
- Качество и долговечность материала, используемого для производства.
- Более толстый экранированный провод сведет к минимуму помехи, которые будут мешать вашим изображениям.
- Позолоченные разъемы обеспечивают правильное соединение контактов.
- Длина кабеля VGA. Практическое правило гласит, что более короткие кабели предпочтительнее длинных, поскольку они оставляют меньше места для помех.
- Количество контактов: чем больше контактов у кабеля, тем выше его качество и лучше соединение.
Как использовать разъем VGA
Дисплей Vga с ПК на Mac Разъемы крупным планом.
Перед подключением разъема VGA к домашнему кинотеатру или монитору убедитесь, что он совместим с оборудованием. Например, кабели HDMI являются универсальными, но к кабелям DVI и VGA предъявляются особые требования для правильной работы на обоих концах линии. Ниже приведены другие рекомендации.
