Распиновка разъёмов компьютерного блока питания ATX
Михаил Статьи, Техника 1
Содержание:
- 1 Что такое блок питания и как он работает?
- 2 АТХ 20 и 24 Контактный главный Разъем кабеля питания
- 2.1 ATX 4-Контактный разъем питания
- 2.2 Molex 4-Контактный периферийный разъем кабеля питания
- 2.3 SATA 15-Контактный кабель питания
- 2.4 8-Контактный EPS и +12 Вольт Разъем питания
- 2.5 4+4 Контактный EPS +12 Вольт Разъем питания
- 2.6 6-контактный разъем PCI Express (PCIe) силовой кабель Разъем
- 2.7 8-контактный разъем PCI Express (PCIe) силовой кабель разъем
- 2.8 6+2(8) пин PCI Express (PCIe) силовой кабель разъем
Что такое блок питания и как он работает?
Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток).
Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

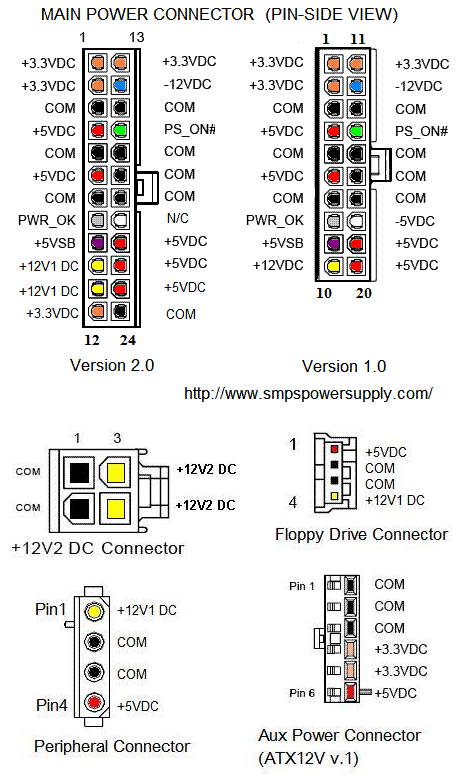

АТХ 20 и 24 Контактный главный Разъем кабеля питания
24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.
Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.
ATX 4-Контактный разъем питания
Molex 4-Контактный периферийный разъем кабеля питанияЧетырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.
SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции.
Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).
Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.
4+4 Контактный EPS +12 Вольт Разъем питанияМатеринские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем.
Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.
Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения. Этот разъем может обеспечить до 75 Вт питания PCI Express.
8-контактный разъем PCI Express (PCIe) силовой кабель разъемСпецификации PCI Express версии 2.0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.
6+2(8) пин PCI Express (PCIe) силовой кабель разъемНекоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express.
Распиновка
Михаил
Закончил техникум по специальности разработка систем галактического полива томатов. Работал главным поваром по разработки водопроводного канала между Сахарой и Южным полюсом. начиная с 2000 года ведущий специалист по утилизации просроченного сыра. Имею богатый жизненный опыт, могу Вам помочь советом, С уважением, Мишка
Свежие записи
Реклама
Распиновка блока питания настольного компьютера.
Распиновка блока питания компьютераВ статье приводится распиновка основных разъёмов блока питания компьютера, в завершении статьи приводится общий разбор коннекторов, идущих с БП.
Молекс 4 – один из самых распространённых стандартов среди разъёмов в компьютере. Настоящее название — Molex 8981, техническое название — AMP MATE-N-LOK. Применяется для всех РАТА-жёстких дисков, высокопроизводительных видеокарт, оптических приводов предыдущего поколения и некоторых других устройств.
На базе коннектора существует большое количество других модификаций, служащих впрочем только для оперативного подключения какого-то устройства к стандартному ATX-блоку питания компьютера.
Ниже приведена распиновка разъёмов коннектора. На рисунке изображена розетка (мама) коннектора чёрного цвета. Как вы успели подметить, существует также и вилка (папа) коннектора, однако цветовая гамма, последовательность штырьков и соответствие по питанию сохранено. Характеристики контактов позволяют выдерживать нагрузку не более 5-6 А, что тем более зависит от опций устройства питания.
Распиновка блока питания выглядит вот так:
| Разъём | Название | Цвет | Описание |
| 1 | +12 VDC | жёлтый | +12 В постоянного тока |
| 2 | СОМ | чёрный | корпус |
| 3 | СОМ | чёрный | корпус |
| 4 | +5 VDC | красный | +5 В постоянного тока |
РАТА (он же Parralel ATA) — IDE стандарт накопительных устройств (жёсткие и оптические диски) для соединения с материнской платой. Важно сразу отметить, что РАТА и АТА — одно и тоже. Интерфейс АТА получил дополнительную букву сразу после того, как появляется новый вид интерфейса. Речь идёт о известном уже SATA. РАТА-кабель — это длинный, широкий кабель обычно серого или чёрного цвета с 40 разъёмами на концах (в виде матрицы 2х20).
| Разъём | Название | Цвет | Описание |
| 1 | + 3,3V | оранжевый | + 3,3 В постоянного тока |
| 2 | + 3,3V | оранжевый | + 3,3 В постоянного тока |
| 3 | СОМ | чёрный | корпус |
| 4 | + 5V | красный | +5 В постоянного тока |
| 5 | СОМ | чёрный | корпус |
| 6 | + 5V | красный | +5 В постоянного тока |
| 7 | СОМ | чёрный | корпус |
| 8 | +5V PRW_ON | зелёный | сигнал «питание в норме» 5 вольт постоянного тока |
| 9 | + 5VSB | фиолетовый | +5 В постоянного тока в режиме ожидания |
| 10 | + 12V1 | жёлтый | +12 В постоянного тока |
| 11 | +12V1 | жёлтый | +12 В постоянного тока |
| 12 | + 3,3V | оранжевый | + 3,3 В постоянного тока |
| 13 | + 3,3V | оранжевый | |
| 14 | -12V | синий | -12 В постоянного тока |
| 15 | СОМ | чёрный | корпус |
| 16 | PS ON | зелёный | запуск |
| 17 | СОМ | чёрный | корпус |
| 18 | СОМ | чёрный | корпус |
| 19 | СОМ | чёрный | корпус |
| 20 | NC | белый | -5 В постоянного тока |
| 21 | + 5V | красный | +5 В постоянного тока |
| 22 | + 5V | красный | +5 В постоянного тока |
| 23 | + 5V | красный | +5 В постоянного тока |
| 24 | СОМ | чёрный | корпус |
15-штырьковый разъём «мама» SATA-совместимых устройств.
Распиновка блока питания 24 контакта (20 + 4):
| Разъём | Название | Цвет | Описание |
| 1 | +3,3 VDC | оранжевый | 3,3 В постоянного тока |
| 2 | +3,3 VDC | оранжевый | _ |
| 3 | +3,3 VDC | оранжевый | — |
| 4 | COM | чёрный | корпус |
| 5 | COM | чёрный | — |
| 6 | COM | чёрный | — |
| 7 | +5 VDC | красный | 5 В В постоянного тока |
| 8 | +5 VDC | красный | |
| 9 | +5 VDC | красный | — |
| 10 | COM | чёрный | корпус |
| 11 | COM | чёрный | — |
| 12 | COM | чёрный | — |
| 13 | +12 VDC | жёлтый | 12 В постоянного тока |
| 14 | +12 VDC | жёлтый | — |
| 15 | +12 VDC | жёлтый | — |
Распиновка блока питания .
Идём дальше.
Это и есть основная категория разъёмов, попадающая под понятие рспиновка блока питания компьютера . Иногда можно встретить разновидность таких кабелей. Это 6-штырьковый слим-лайн коннектор
(обслуживает 5-вольтовые устройства системного блока)и 9-штырьковый микроконнектор (для 5-ти и 3,3-вольтовых устройств).
Это, соответственно, 6-х и 4-ти штырьковые разъёмы на материнскую плату с блока питания. Функциональное назначение у них одно — контроль за напряжением на процессоре. Однако последний из них практически канул в лету, в то время, как без первого обойтись нельзя. Распиновка 4-х штырькового приводится ниже, в 6-ти штырьковом собрате добавлены по одному разъёму на корпус и на питание (12 В).
| Разъём | Название | Цвет | описание | |
| 1 | СОМ | чёрный | корпус | |
| 2 | СОМ | чёрный | корпус | |
| 3 | +12 VDC | жёлтый | 12 В постоянного тока | |
| 4 | +12 VDC | жёлтый | 12 В постоянного тока |
Что ещё есть на блоке питания компьютера?
Давайте подытожим статью общим разбором всех существующих разъёмов, с которыми вы можете столкнуться, например, при выборе блока питания настольного компьютера.
Основной коннектор к главному разъёму материнских плат последнего поколения. Может выглядеть как «спаянные» 24 контакта штырьков или в два разноимённых шлейфа (20 + 4). Оба вида коннектора взаимозаменямы для 20-ти и 24-х штырьковых разъёмов. По крайней мере я проблем с подключением не встречал.
4, 6 и 8-ми пиновые коннекторы. Как видите сами по толщине контактов, разъёмы для подключения этих коннекторов нужно искать в районе процессора. Последние два служат для усиления питания мощных процессоров, заменяя устаревший 4-х пиновый коннектор. Однако не путайте с похожими по количеству штырьков коннектор для усиления питания для видеокарты (форма разъёмов не даёт возможности подоткнуть один вместо второго, однако умельцы есть).
6 + 2 пиновый коннектор 12 В используется для подключения дополнительного питания для мощных видеокарт последнего поколения длиной в сторону PCI-E слота материнской платы.
Соответственно под 6-ти пиновый — под версию PCI Express V1 и 8-ми пиновый под версию V2.
Продолжение будет…
Успехов
Блок питания— блок питания Dell ATX для официальной спецификации ATX 2.0, распиновка
Задавать вопрос
спросил
Изменено 4 года, 4 месяца назад
Просмотрено 17 тысяч раз
Всем привет! Я использую старый Dell Precision R5400 с блоком питания мощностью 750 Вт с возможностью горячей замены. Проблема в том, что, поскольку это dell, расположение контактов ATX отличается от распиновки обычного стандартного блока питания ATX 2.0.
То, что я обнаружил, является стандартной распиновкой ATX 2.0:
Я взял вольтметр для распиновки ATX R5400, и вот что я получил:
[1] Земля [13] Земля [2] +5В [14] +5В [3] +5В [15] +5В [4] +12в [16] +3,3вшб [5] -12В [17] Земля [6] Земля [18] Земля [7] +3,3всб [19] +12в [8] +3,3в [20] +3,3вшб [9] Земля [21] +12В [10] +3,3 В [22] +3,3 В [11] +3,3 В [23] +3,3 В [12] +3,3в [24] +3,3вшб
К счастью, в руководстве по моей материнской плате указана распиновка разъема питания ATX:
Итак, в моей голове все еще крутятся некоторые вопросы:
1) Какое напряжение должно быть у PSON#? 2) Какое напряжение должно быть в Power OK? 3) Как видите, у меня нет доступа к +5Vsb от блока питания R5400.Могу ли я просто использовать для этого обычное 5vdc (или как-то получить 3.3vsb что я должен работать с ним)?
Могу ли я просто использовать для этого обычное 5vdc (или как-то получить 3.3vsb
что я должен работать с ним)?
В настоящее время это моя распиновка моего нового разъема от разъема R5400 до материнской платы:
Итак, вы не видите ничего плохого во всем вышесказанном? Просто убедился, что не хочу поджарить серверную материнскую плату за 500 долларов из-за одного неправильного контакта.
- блок питания
- atx
- материнская плата
1
PSON — это сокращение от Power Supply On, так что это то же самое, что и PS-On из спецификации ATX, и вы можете просто подать питание с помощью сигнала 5 В.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
ATX, EPS и 80 PLUS Спецификации
При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.
Спецификации ATX, EPS и 80 PLUS
Практически все производители блоков питания признают определенные стандарты. В следующих разделах мы сделаем краткий обзор трех наиболее известных и актуальных спецификаций: ATX, EPS и 80 PLUS.
Спецификация ATX
Advanced Technology Extended, известная как ATX, представляет собой спецификацию форм-фактора материнской платы, разработанную Intel в 1995 году. В общих чертах она дает некоторые рекомендации по конструкции компьютерных корпусов, материнских плат и блоков питания. Первая спецификация ATX была выпущена в конце 1995 года и определяла три типа разъемов питания:
- Четырехконтактный разъем Molex
- Четырехконтактный разъем FDD
- 20-контактный разъем материнской платы Molex
В этой спецификации указано, что большинство блоков питания питание должно подаваться на линии +5В и +3,3В.
Это связано с тем, что в те ранние времена эти две шины питали все электронные компоненты, а шины +12 В использовались только для вентиляторов и двигателей периферийных устройств. Эта исходная спецификация ATX оставалась почти неизменной до 2000 года.
Во всех руководствах по проектированию блоков питания Intel для форм-факторов платформ для настольных ПК используется схема именования версий. Однако некоторые из нас и большинство компаний используют схему именования ATX. Например, ATX 2.31 по сути является версией 1.1, а ATX 2.4 — версией 1.31. Точнее, редакция Руководства по проектированию блоков питания Intel включает рекомендации ATX. Они относятся в основном к вопросам форм-фактора, таким как размеры и конструкция блока питания, а в некоторых случаях они также включают конкретные рекомендации по вентилятору, который следует использовать в форм-факторе. Остальная часть ревизии относится к более важным вопросам, связанным с производительностью блока питания, эффективностью, экологической безопасностью, надежностью и так далее.
С 2000 года по сегодняшний день было выпущено множество версий, последней из которых является ATX 2.4 (версия 1.31), выпущенная в апреле 2013 года. Основное отличие ATX 2.4 от предыдущей версии ATX (Revision 1.30) — рекомендации по минимальной эффективности на шине 5VSB, которая фактически стала менее жесткой. Вероятно, мы впервые увидели более новую спецификацию, предлагающую более мягкие требования, особенно в отношении эффективности. В то время как обр. Спецификация 1.30 рекомендуется выше 69процентной эффективности при 5VSB с нагрузкой 2,75 Вт на этой шине, более новая спецификация рекомендует эффективность более 55 процентов при той же нагрузке. Точнее, обр. В спецификации 1.30 учтены требования директив ErP Lot 6 2013 г. и директив ErP Lot 26 2014 и 2016 гг., в то время как более новая версия 1.31 следует рекомендациям директив ErP Lot 6 2013 г. и 2014 г. Lot 3, исключая директивы ErP Lot 26. Также есть небольшие изменения во времени подъема. В новой спецификации ATX форма сигнала времени нарастания должна представлять собой прямую линию между 10 и 95 процентов своего маршрута, в то время как в предыдущей спецификации диапазон составлял от 10 до 90 процентов.
Минимальное условие нагрузки для второй шины +12 В также было добавлено в качестве требования, которое в спецификации 1.30 не требовалось, а только рекомендовалось. Наконец, рекомендации CFX12V, LFX12V, ATX12V, SFX12V, TFX12V и Flex ATX были обновлены в ATX 2.4.
Спецификация EPS
Спецификация блока питания начального уровня (EPS), производная от спецификации ATX, была выпущена для высокопроизводительных ПК и серверов начального уровня. Он был разработан и выпущен форумом Server System Infrastructure. Чтобы блок питания соответствовал спецификации EPS, он должен иметь 24-контактный разъем материнской платы и разъем EPS (восьмиконтактный). Он также должен иметь один четырехконтактный разъем 12 В, если его мощность составляет от 700 до 800 Вт, или два четырехконтактных разъема 12 В для мощности более 850 Вт. Последняя спецификация EPS — 2.9.2 (PDF доступен здесь).
Спецификация 80 PLUS
80 PLUS представляет организацию, которая сертифицирует блоки питания, которые имеют КПД более 80 процентов при 10, 20, 50 и 100 процентах от их максимальной номинальной нагрузки и коэффициент мощности 0,9 или выше при 100-процентной нагрузке.
Для сертификатов Bronze, Silver и Gold коэффициент мощности должен быть 0,9 или выше на всех трех уровнях нагрузки. Кроме того, для новейшего уровня Platinum требуется коэффициент мощности 0,95 или лучше для серверов.
Первый готовый к продаже блок питания был создан в феврале 2005 года компанией Seasonic. Сначала единственным уровнем сертификации был 80 PLUS, но в первом квартале 2008 года стандарты были пересмотрены, и были добавлены сертификаты уровня эффективности Bronze, Silver и Gold. Два последних сертификата уровня эффективности, Platinum и Titanium, были добавлены в 2010 и 2011 годах соответственно. Мы с нетерпением ждем, как будет называться следующий уровень сертификации, если он будет. Уровень Titanium уже доводит современные разработки до предела, и мы считаем, что только усовершенствованные, полностью цифровые блоки питания могут повысить уровень эффективности.
Здесь мы должны подчеркнуть, что 80 PLUS изначально сертифицировали блоки питания без резервирования для настольных компьютеров на 115 В переменного тока, а 230 В переменного тока использовались только для резервных блоков питания (используемых в серверах и центрах обработки данных).
