Распиновка разъемов автомагнитол Toyota | Base-ex



TOYOTA W53804



TOYOTA P1749
Pioneer ID№ P1749, модель KEX-M9137zt
Toyota part № 86120-60602

TOYOTA P3914 (Pioneer)

TOYOTA P3916

TOYOTA FX-MG9327ZT
TOYOTA FX-MG9427ZT
TOYOTA FX-MG9527ZT

TOYOTA CQ-ET8060A
TOYOTA CQ-VS8180A

Усилитель TOYOTA (Model: 86280-20200)
Fujitsu Ten Limited(Japan)

Усилитель TOYOTA LandCruiser 100 (Model: 86280-60320 GM-9227zt Pioneer)

TOYOTA — 58404

TOYOTA 13702
CE-2650TL1C by Fujitsu Ten

TOYOTA 52702
TOYOTA 55809
TOYOTA 13704
Основные контакты подключения

TOYOTA 18302 by Fujitsu Ten (Philippines)
TOYOTA 16810 by Fujitsu Ten (USA)
TOYOTA 18403 by Fujitsu Ten (Japan)
TOYOTA P3916 (FX-MG9427)
TOYOTA TF4300 (38408) by Fujitsu Ten (Spain)

TOYOTA TM6000 CR, TOYOTA 6200
TOYOTA15402, TOYOTA 55401

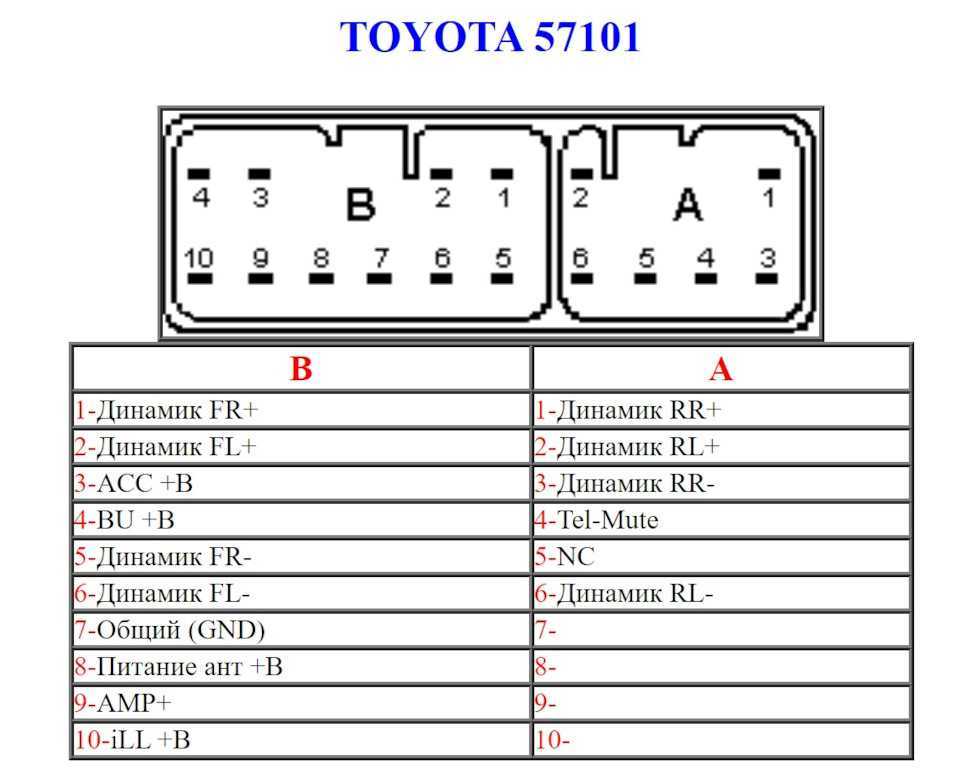

TOYOTA 57101, TOYOTA 57404
TOYOTA 2619, TOYOTA 89106

TOYOTA 86120-60350
Lexus Premium Sound System

TOYOTA CDX-M9406 ZT

Toyota 86120-53060 Fujitsu Ten (LEXUS 16819 )
Распиновка отсутствует

Разъем ПДУ TOYOTA CD-1235 TL1D

TOYOTA CE-3371

TOYOTA CR-1930

TOYOTA 16408 (R-5081925, Fujitsu Ten)
Распиновка не имеется

TOYOTA 35407 (Fujitsu Ten, made in Japan)
Распиновка не имеется

TOYOTA 36004 by Fujitsu Ten (Japan)
Распиновка не имеется

TOYOTA A56811 Matsushita

TOYOTA A56817 Matsushita

TOYOTA A56828

TOYOTA 57412 (CQ-LS8180AK, Matsushita)

TOYOTA 57414 (CQ-VS8180AK, Matsushita, made in Thailand)

TOYOTA 58806 Маtsushita СQ-TT3070
TOYOTA 58812 (CQ-TT3370A, Matsushita)

фото магнитолы -58806

фото магнитолы -58812

TOYOTA 58816 (CQ-TS7471A, Matsushita)
Toyota part № 86120-12880

TOYOTA P3914 (FX-MG8527zt, Pioneer, made in Japan)
Распиновка не имеется

TOYOTA W58300 (CQ-TS7171L, Matsushita, made in Germany)
Распиновка не имеется

TOYOTA WH8403 (22DC761/74, Philips, made in Germany)
Распиновка не имеется

TOYOTA 58402 (Model 86120-2B180) CQ-YS6020A Made In Lapan

TOYOTA 56009 (Model 8612-60230) CQ-TT4650A

все разъемы магнитолы:

TOYOTA 56003

TOYOTA 86270-30071

Ченджер на 12 дисков с LEXUS

FUJITSU TEN CD — 3305TM1
Toyota 08601 — 00291

FUJITSU TEN CE — 8970TLI
Toyota 2615

FUJITSU TEN
Shevrolet

TOYOTA 16852, 17828 (86120-33700)
Fujitsu Ten — (122000-71300101)

TOYOTA 53810 (86120-47120)
Matsushita Electric Industrial Co. Ltd

TOYOTA 53818 (86120-12A30) СQ-JS7671A
Matsushita Electric Industrial Co.Ltd

TOYOTA 55838

TOYOTA 56816

TOYOTA 56827

TOYOTA DVD CX-VT0265 (SIENNA)
Потолочный 7-дюймовый монитор с DVD. MP3 проигрывателем — производитель Matsushita
Toyota part № 86680-45040

TOYOTA GM-8077zt (УНЧ L.C.200)
Усилитель а/м Land Cruser 200 производительPioneer
Toyota part 86280-60400; модель GM-8077zt

фото усилителя:

TOYOTA P6502
Головное устройство DVZ-MG8077zt от PIONEER
Toyota Land Cruser 200 -2008г. в

TOYOTA P7809
Головное устройство а/м PRADO-производитель Pioneer модель FH-M8527zt

TOYOTA W53811
Головное устройство а/м AYGO

Mодель 86120-0H010, REF No CQ-MS0570LC

TOYOTA W53901 (Matsushita)

TOYOTA W53905

TOYOTA W58300
Matsushita — model № 86120-02250

TOYOTA W58802

TOYOTA W58810
Головное устройство а/м Corolla Verso- производитель Matsushita Electric Industrial Co.,Ltd
Toyota part № 86120-0F020

TOYOTA W58814

TOYOTA W58831 (Matsushita)

TOYOTA WH8406

TOYOTA 56412 (Matsushita)

TOYOTA CQ-TS7471A , part No.

86120-12880

Toyota 86120-3A200

Toyota 86120-3A101

Усилитель Toyota 86280-16-33070

Усилитель а/м GX470,Prado Toyota part 86280-60291

TOYOTA Модель CX-LS0170F
TOYOTA Модель CX-LS0920FA

Toyota NKT-D51 36018

Распиновка разъемов автомагнитол Toyota

TOYOTA W53804
Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

TOYOTA P1749
Pioneer ID№ P1749, модель KEX-M9137zt
Toyota part № 86120-60602
Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

TOYOTA P3914 (Pioneer)
Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

Полная разводка Lexus LX 470

TOYOTA P3916
Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

TOYOTA FX-MG9327ZT
TOYOTA FX-MG9427ZT
TOYOTA FX-MG9527ZT
Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

TOYOTA CQ-ET8060A
TOYOTA CQ-VS8180A
Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

Усилитель TOYOTA (Model: 86280-20200)
Fujitsu Ten Limited(Japan)
Разъём магнитолы TOYOTA

Усилитель TOYOTA LandCruiser 100 (Model: 86280-60320 GM-9227zt Pioneer)
Разъём магнитолы TOYOTA

TOYOTA – 58404
Разъём магнитолы TOYOTA

TOYOTA 13702
CE-2650TL1C by Fujitsu Ten
Разъём магнитолы TOYOTA

TOYOTA 52702
TOYOTA 55809
TOYOTA 13704
Основные контакты подключения.

Разъём магнитолы TOYOTA

TOYOTA 18302 by Fujitsu Ten (Philippines).
TOYOTA 16810 by Fujitsu Ten (USA)
TOYOTA 18403 by Fujitsu Ten (Japan)
TOYOTA P3916 (FX-MG9427)
TOYOTA TF4300 (38408) by Fujitsu Ten (Spain)
Разъём магнитолы TOYOTA

TOYOTA TM6000 CR, TOYOTA 6200
TOYOTA15402, TOYOTA 55401
TOYOTA 57101, TOYOTA 57404
TOYOTA 2619, TOYOTA 89106
Разъём магнитолы TOYOTA

TOYOTA 86120-60350
Lexus Premium Sound System
Разъём магнитолы TOYOTA

TOYOTA CDX-M9406 ZT
Разъём магнитолы TOYOTA

Toyota 86120-53060 Fujitsu Ten (LEXUS 16819 )
Распиновка отсутствует.
Разъём магнитолы TOYOTA

Разъём ПДУ TOYOTA CD-1235 TL1D
Разъём магнитолы TOYOTA

TOYOTA CE-3371
Разъём магнитолы TOYOTA

TOYOTA CR-1930
Разъём магнитолы TOYOTA

TOYOTA 16408 (R-5081925, Fujitsu Ten)

Разъём магнитолы TOYOTA
Распиновка не имеется

TOYOTA 35407 (Fujitsu Ten, made in Japan)
Разъём магнитолы TOYOTA
Распиновка не имеется

TOYOTA 36004 by Fujitsu Ten (Japan)
Разъём магнитолы TOYOTA
Распиновка не имеется

TOYOTA A56811 Matsushita
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA A56817 Matsushita
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA A56828
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA 57412 (CQ-LS8180AK, Matsushita)
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA 57414 (CQ-VS8180AK, Matsushita, made in Thailand)
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA 58806 Маtsushita СQ-TT3070
TOYOTA 58812 (CQ-TT3370A, Matsushita)
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA 58806

TOYOTA 58812

TOYOTA 58816 (CQ-TS7471A, Matsushita)
Toyota part № 86120-12880
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA P3914 (FX-MG8527zt, Pioneer, made in Japan)
Разъём магнитолы TOYOTA
Распиновка не имеется

TOYOTA W58300 (CQ-TS7171L, Matsushita, made in Germany)
Разъём магнитолы TOYOTA
Распиновка не имеется

TOYOTA WH8403 (22DC761/74, Philips, made in Germany)
Разъём магнитолы TOYOTA
Распиновка не имеется

TOYOTA 58402 (Model 86120-2B180) CQ-YS6020A Made In Lapan
Разъём магнитолы TOYOTA

TOYOTA 56009 (Model 8612-60230) CQ-TT4650A
Разъём магнитолы TOYOTA

Все разъёмы магнитолы можно посмотреть

TOYOTA 56003
Задняя панель с разъёмами магнитолы

TOYOTA 86270-30071
Ченджер на 12 дисков с LEXUS
Разъём магнитолы TOYOTA

FUJITSU TEN CD – 3305TM1
Toyota 08601 – 00291
Разъём магнитолы TOYOTA

FUJITSU TEN CE – 8970TLI
Toyota 2615
Разъём магнитолы TOYOTA

FUJITSU TEN
Shevrolet
Разъём магнитолы TOYOTA

TOYOTA 16852, 17828 (86120-33700)
Fujitsu Ten – (122000-71300101)
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA 53810 (86120-47120)
Matsushita Electric Industrial Co. Ltd
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA 53818 (86120-12A30) СQ-JS7671A
Matsushita Electric Industrial Co.Ltd
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA 55838
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA 56816
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA 56827
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA DVD CX-VT0265 (SIENNA)
Потолочный 7-дюймовый монитор с DVD. MP3 проигрывателем – производитель Matsushita
Toyota part № 86680-45040
Разъём магнитолы TOYOTA

TOYOTA GM-8077zt (УНЧ L.C.200)
Усилитель а/м Land Cruser 200 производительPioneer
Toyota part 86280-60400; модель GM-8077zt
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA P6502
Головное устройство DVZ-MG8077zt от PIONEER
Toyota Land Cruser 200 -2008г. в
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA P7809
Головное устройство а/м PRADO-производитель Pioneer модель FH-M8527zt
Разъём магнитолы TOYOTA

TOYOTA W53811
Головное устройство а/м AYGO
Mодель 86120-0H010, REF No CQ-MS0570LC
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA W53901 (Matsushita
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA W53905
Разъём магнитолы TOYOTA

TOYOTA W58300
Matsushita – model № 86120-02250
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA W58802
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA W58810
Головное устройство а/м Corolla Verso- производитель Matsushita Electric Industrial Co.,Ltd
Toyota part № 86120-0F020
Разъём магнитолы TOYOTA
Разъём магнитолы TOYOTA

TOYOTA W58814
Разъём магнитолы TOYOTA

TOYOTA W58831 (Matsushita)
Разъём магнитолы TOYOTA

TOYOTA WH8406
Разъём магнитолы TOYOTA

TOYOTA 56412 (Matsushita)
Разъём магнитолы TOYOTA

TOYOTA CQ-TS7471A , part No. 86120-12880
Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

Toyota 86120-3A200
Разъём магнитолы TOYOTA

Toyota 86120-3A101
Разъём магнитолы TOYOTA

Усилитель Toyota 86280-16-33070
Разъём магнитолы TOYOTA

Усилитель а/м GX470,Prado Toyota part 86280-60291
Разъём магнитолы TOYOTA

Разъём магнитолы TOYOTA

TOYOTA Модель CX-LS0170F
TOYOTA Модель CX-LS0920FA
Разъём магнитолы TOYOTA

Toyota NKT-D51 36018
Разъём магнитолы TOYOTA



Схема распиновки старого диагностического разъема

Toyota @ pinoutguide.com

Схема распиновки старого диагностического разъема Toyota @ pinoutguide.com

распиновки > Диагностические разъемы для автомобилей, мотоциклов и грузовиков (DLC) > Распиновка Toyota

используется в некоторых моделях, выпущенных после 1990-х годов (например, Toyota Land Cruiser, Carina, Camry)

Пин	Описание (может быть пустым)
ФП	Контроль напряжения топливного насоса
В	Коды самодиагностики (индикатор проверки двигателя)
Е1	Земля
Бык	Контроль выходного напряжения лямбда-зонда
ТЕ	Коды самодиагностики двигателя
Те1	Коды самодиагностики двигателя
Те2	Коды самодиагностики двигателя
СС2	Диагностика второго лямбда-зонда
ТК	ABS, контроль тяги, контроль высоты и другие диагностические коды систем
ОП2	Диагностика K-Line
+Б	+12В
ВФ1	Vf-напряжение обратной связи
ВФ2	Напряжение обратной связи Vf для второго лямбда-зонда
Бык2	Контроль выходного напряжения второго лямбда-зонда
Ц	Коды диагностики датчика скорости ABS и контроля тяги
ТТ	Коды диагностики АКПП
ОП3	Диагностическая L-линия
ТД	отключение пневмоподвески (LS400)
Т	Коды самодиагностики двигателя
ОП1	Коды самодиагностики иммобилайзера
ИГ-	Импульсный выход зажигания

Статус распиновки: +2 -0

НЕТ Самодельные устройства

Тойота старый диагностический разъем визуальная распиновка:

нажмите, чтобы увеличить

Copyright © 2000-2022 команда pinouts. ru, кроме изображений, загруженных пользователем.
Никакая часть этой веб-страницы не может быть воспроизведена в любой форме без видимой ссылки на pinouts.ru.
Были предприняты усилия для обеспечения правильности этой страницы, но ответственность за проверку правильности данных для своего приложения лежит на пользователе.

TOYOTA Wiring Diagrams PDF – Руководство по эксплуатации автомобиля в формате PDF, электрические схемы и коды неисправностей DTC

TOYOTA Электрические схемы PDF  выше страницы – Auris, Avalon, Avensis, Camry, Corolla, Hiace, Hilux, Ленд Крузер, Приус, РАВ-4, Супра, Ярис .

Toyota 4Runner — 5-дверный внедорожник класса «К3». Рестайлинговая версия пятого поколения Toyota 4Runner . Презентация автомобиля состоялась в апреле 2013 года в г. Калифорния (США).

Toyota Alphard — 5-дверный минивэн класса L. Рестайлинговая версия третьего поколения модели была представлена ​​в декабре 2017 года. Автомобиль поступил в продажу в 2018 году.

Toyota Auris — 5-дверный хэтчбек класса С. Рестайлинговая модель второго поколения модели Тойота Аурис . Автомобиль дебютировал на автосалоне в Женеве в март 2015 г.

Toyota Avalon — 4-дверный седан Е-класса. Пятое поколение модели. Мировая премьера автомобиля состоялась в рамках Детройтского автомобильного салона в январе 2018 года.

Toyota Avensis — 4-дверный седан класса «D». Рестайлинговая версия модели Тойота Авенсис третьего поколения. Автомобиль дебютировал на автосалоне в Женеве в марте 2015 года.

Toyota Aygo — 5-дверный хэтчбек класса «А». Рестайлинговая версия модели Citroen C1 . Премьера автомобиля состоялась в 2012 на автосалоне в Брюсселе.

Toyota C-HR — 5-дверный внедорожник класса «К1». Рестайлинговая версия модели первого поколения. Автомобиль был представлен осенью 2019 года..

Toyota Camry — 4-дверный седан класса «D». Камри восьмого поколения . Премьера автомобиля состоялась на автосалоне в Детройте в январе 2017 года.

Toyota Corolla — 4-дверный седан класса С. Впервые рестайлинговая версия одиннадцатого поколения модели была представлена ​​на автосалоне в Нью-Йорке весной 2019 года. 2016.

Тойота ФДж Крузер — 5-дверный внедорожник класса «К2». Концепт был представлен на Чикагском автосалоне в 2003 году. Старт продаж в 2006 году.

Toyota Fortuner — 5-дверный внедорожник класса K2. Модель второго поколения. Мировая премьера автомобиля состоялась 16 июля 2015 года в Таиланде.

Toyota GT 86 – 2-дверное купе класса “G1”. Обновленная версия модели GT 86 . Мировая премьера модели состоялась в марте 2016 года на автосалоне в Новом Йорк.

Toyota Hiace – 4-х и 5-ти дверный минивэн класса “L”. Шестое поколение модели было представлено в конце зимы 2019 года.

Toyota Highlander — 5-дверный кроссовер класса «К3». Четвертое поколение модели. Автомобиль был официально показан на автосалоне в Нью-Йорке в апреле 2019 года.

Toyota Hilux — 4-дверный пикап класса «К4». Восьмое поколение Хайлюкс модель . Презентация автомобиля состоялась на автосалоне во Франкфурте в 2015 году.

Toyota iQ — 3-дверный хэтчбек класса «А». На Женевском автосалоне 2008 года состоялась мировая премьера Toyota iQ .

Toyota Land Cruiser 200 – 5-дверный внедорожник класса “К3”. Впервые автомобиль был представлен в Японии летом 2015 года.

Тойота Матрица — 5-дверный полноприводный хэтчбек класса «С» Рестайлинговая версия второго поколения модели Matrix . Автомобиль дебютировал на автосалоне в Чикаго. Показ в феврале 2011.

Toyota Mirai — 4-дверный седан Е-класса. Первый в мире серийный автомобиль с водородным двигателем. Мировая премьера модели состоялась на автосалоне в Лос-Анджелесе в ноябрь 2014 г.

Toyota Prius — 5-дверный хэтчбек класса С. Четвертое поколение модели дебютировало на специальном мероприятии, прошедшем в 2015 году в Лас-Вегасе.

Toyota Proace  — 5-дверный фургон класса М. Мировая премьера модели Proace состоялась на автосалоне в Женеве в марте 2016 года.

Toyota RAV4 — 5-дверный внедорожник класса «К1». Пятое поколение модели. Впервые автомобиль был показан на Нью-Йоркском автосалоне в марте 2018 года. Европейский дебют состоялся на Парижский автосалон в октябре того же года.

Toyota Sequoia — 5-дверный внедорожник класса «К3». Рестайлинг модели второго поколения. Официальный показ автомобиля состоялся на автосалоне в Чикаго в феврале 2017 года.

Toyota Sienna — 5-дверный минивэн класса «L». Дебют рестайлинговой версии третьего поколения модели состоялся летом 2015 года.

Toyota GR Supra – 2-дверное купе класса “G1”. Пятое поколение Супра 9Модель 0153 с индексом A90 . Автомобиль был представлен на Детройтском автосалоне в зима 2019 года.

Toyota Tacoma Access Cab – 4-дверный пикап класса “К4”.
