Распределительная коробка для электропроводки – размеры, виды и характеристики разводных коробок
Использование распределительной коробки при монтаже внутридомовой электросети позволяет существенно снизить риск возникновения пожара. Места соединения электрических проводов являются самыми проблемными с точки зрения пожарной безопасности. Электропроводку соединять следует именно в распредкоробке на стене, чтобы создать негорючий барьер между точкой потенциального возгорания и материалами интерьерной отделки.
Содержание
- Распределительная коробка
- Виды
- По способу монтажа
- По видам материала
- Другие коробки
- Пошаговая инструкция
- Способы соединения
- Скрутка
- Пайка
- Сварка
- Клеммное
- Опрессовка
- Расключение
Распределительная коробка для электропроводки
По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.
Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.
Виды
Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.
Виды коробок и варианты монтажа проводов
По способу монтажа
По способу монтажа коробки различаются на:
- открытые;
- скрытые.
Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.
Пошаговая инструкция клеммного монтажа проводов
По видам материала
Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.
Другие коробки
Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.
Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).
Распределение проводов в коробке
Структура и компоненты
Состоит распределительная коробка из корпуса с отверстиями под электрические кабели и крышки. Внутри могут присутствовать клеммы и зажимы. Но зачастую провода в распредкоробке соединяются скруткой и ничего дополнительного в ней нет. Однако стоит помнить, что если приходится соединять металлические и медные жилы, то делать это следует только посредством клеммных зажимов. Напрямую скручивать медь и алюминий нельзя.
Установка
Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.
Пошаговая инструкция
Монтаж распредкоробки производится в четыре простых этапа:
- Крепление коробки к стене согласно схеме разводки.
- Завод внутрь проводов с последующим их соединением между собой.
- Проверка собранной электрической сети.
- Закрытие электромонтажного изделия крышкой.
Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).
Расположение вводных кабелей в коробке
Способы подключения проводов
По ПУЭ электропровода внутри могут соединяться:
- скруткой;
- пайкой;
- сваркой;
- клеммами;
- опрессовкой.
Как правильно соединять провода в распредкоробке
Скрутка
Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.
Способ соединения скруткой
Пайка
Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.
Сварка проводов
Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.
Клеммное соединение
Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка. Самое важное здесь – не перетянуть зажимные болты.

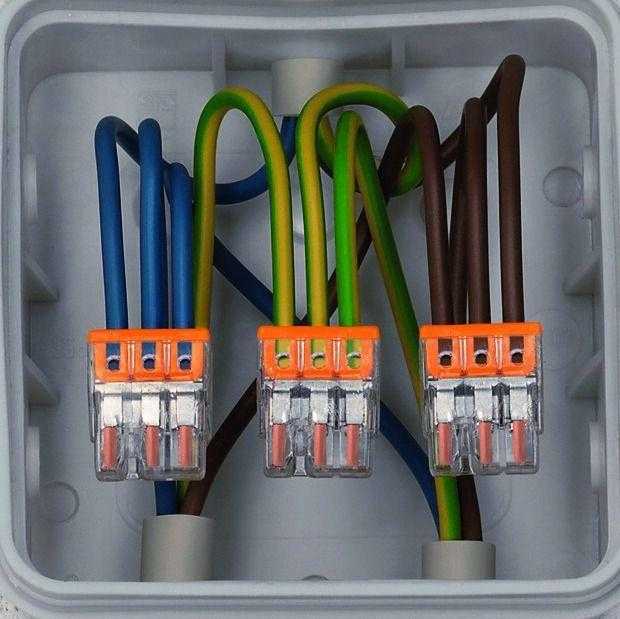

Клеммное соединение проводов
Опрессовка
При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.
Способ соединения опрессовкой
Схемы расключения
Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.
Схема для расключения
Меры безопасности
Самое главное при монтаже распределительной коробки – это соблюдение элементарных мер безопасности. Разные по металлу жилы соединять следует только через переходники, а не напрямую. Плюс нельзя путать фазу с нулем и заземлением. И перед закрытием распредкоробки декором, если выбран скрытый вариант электропроводки, следует проверить всю систему на работоспособность.
Стандартная цветовая схема для обозначения фазы
Заключение
Распаячная коробка является важным звеном внутренней электрической сети. Не стоит ею пренебрегать. Смонтировать ее самостоятельно не сложно, а проблем она предотвратить потом сможет много. Существуют разные виды этого электромонтажного изделия. И главное здесь – это правильно подобрать распредкоробку под нужную степень защиты и габариты, чтобы в ней уместились все провода. Серьезных сложностей с ее монтажом возникнуть не должно.
Смотрите также видео о
Читайте про другие наши материалы:
85 фото использования и варианты установки
При проведении ремонта в квартире особое внимание уделяется электромонтажным работам. Необходимо качественно провести электропроводку, установить точки подключения, обеспечить безопасность жильцов. Подключение распределительной коробки позволит облегчить проведение таких работ в последующем и присоединение новых электроточек.
Распредкоробка: каково назначение
Этот соединительный бокс имеет множество названий, например, распаячная или ответвительная коробка. В него поступает основное напряжение из источника, а затем оно распределяется по отдельным электрическим линям — на розетку или выключатель.
Данная точка позволяет получить легкий доступ к соединениям проводов, проверить их корректность и внести исправления в неисправных узлах, что видно по фото распределительной коробки.
Если проводить линию непосредственно от щитка, то это будет трудоемко, потребуется дополнительное штробирование стен, использование большого количества кабеля. Да и в случае возгорания и повреждений в соединениях, вам не потребуется вскрывать проводку. Проверить целостность электрокреплений можно быстро, вскрыв ответвительный блок.
Некоторым может показаться, что наличие такого отсека не впишется в интерьер, он будет выделяться на фоне стены или потребует больших усилий.
Но всегда есть возможность эстетично оформить крышку, задекорировать под выбранный стиль комнаты. Затраченные усилия и время окупятся в будущем.
Разновидности электрокоммутатора
Боксы для соединения проводки могут быть разных видов. Они выбираются в зависимости от поставленной задачи в процессе электромонтажа.
Способ монтажа
В зависимости от того, какая схема распределительной коробки используется и как она устанавливается, различают наружные и внутренние боксы.
Коробка, предназначенная под проводку открытого типа (наружная установка), ставится непосредственно на плоскость стены. Основание бурить заранее не надо, поскольку крепление производится на стену с использованием крепежных приспособлений.
Для внутренней установки используются модели под скрытую проводку. Они ставятся в предварительно обустроенной ячейке, которую высверливают, например дрелью с коронкой. В гипсокартоне и других более мягких листовых материалах место для монтажа требуется аккуратно вырезать.
Материал
При выборе следует ориентироваться на прочный и пожаробезопасный материал, отличающийся высоким уровнем термоустойчивости. Чаще всего в продаже можно встретить пластиковые модели из полиамида, полипропилена или литого фторопласта. Такие изделия не будут разлагаться под действием активных соединений.
Коробки достаточно прочные, обладают хорошими изоляционными характеристиками. В отличие от металлических образцов, они более устойчивы к влажным условиям. При возгорании пластик не горит, но начинает плавиться.
Большую защиту для соединений обеспечивают металлические боксы. Для этого выбирают стойкую к коррозии луженую сталь или сплавы алюминия. Во время пожара обеспечивается хорошая защита соединений, что даст время на отключение питания.
Габариты и форма
Размеры распределительных коробок определяются условиями эксплуатации. Влияют число вводов, класс безопасности, цель применения. Для квартиры надо выбирать изделия более 100 мм в диаметре с 2-4 вводным отверстиями.
Наибольшее число вводов, которые могут быть оборудованы – 16, но при этом размеры по ширине и глубине монтажа будут возрастать.
Коробки могут быть круглыми и квадратными, встречаются и прямоугольные образцы. При работе с внешней проводкой этот фактор не имеет технического значения, а выбор определяется эстетичностью крепления. А вот при внутреннем монтаже легче пользоваться круглой конструкцией, так как отверстие такой формы пробурить намного проще.
Степень защиты
Данные коммутаторы играют роль не только упрощения электромонтажных работ, но и обеспечивают безопасность эксплуатации. Поэтому соединение проводов в распределительной коробке должно быть надежно защищено.
Следует учитывать класс изделий:
- в помещениях без влажности эксплуатируются образцы IP 20 и IP 30;
- на улице и во влажных помещениях с защитой навесом от прямого воздействия воды применяют IP 44;
- полная защита от влаги и атмосферных осадков – класс IP 55. Такой вариант часто используют при бытовом электромонтаже;
- на улице, в грунте применяют IP 67;
- использование с подводным погружением — IP 68.
Особенности монтажа
В процессе установки коммутатора надо продумать, как соединить провода в распределительной коробке. Самым надежным приемом признана сварка. Достаточно хорошие показатели безопасности демонстрирует пайка. А вот скручивание и клеммное подключение применяются только во внутренних работах.
При этом надо принимать во внимание и место установки. Например, при использовании изделия класса IP 55 на улице клеммные и скруточные соединения могут ослабляться и снижать эффективность монтажа.
Если вы ставите изделие внутреннего крепления, то сначала перфоратором с коронкой обустраивается ниша с извлечением высверленного бетона. От отверстия выводятся штробы для прокладки кабеля. Провода укладываются в эти траншеи с выводом внутрь отверстия на 100-150 мм. Концы проводов надо завести в специальные отверстия коробки.
Для крепления коробки в отверстии целесообразно использовать алебастр или гипс. Затем все провода соединяются, а бокс прикрывают крышкой.
В процессе монтажа рекомендуют руководствоваться такими правилами:
- коробка ставится на 100-150 мм ниже уровня потолка;
- бокс не следует закрывать отделочным материалом, к нему должен быть постоянный доступ;
- для скрытой установки глубина отверстия должна позволять вставить приспособление без существенного выхода за уровень стены;
- для наружного крепления нужно заранее отметить место монтажа;
- декоративная крышка поможет украсить конструкцию;
- при нанесении отделочного материала, например обоев или декоративной штукатурки, надо запомнить место расположения коммутатора;
- в процессе эксплуатации требуется периодическое обслуживание – подтягивание соединений, контроль нагрева.
Ответвительные боксы являются важным конструктивным элементом, который должен обязательно оборудоваться в процессе электромонтажных работ. Использование данных коробок позволяет существенно повысить надежность электросети после проведения ремонтных мероприятий в доме.
Фото распределительной коробки
Также рекомендуем посетить:
- Детектор скрытой проводки
- Пайка проводов
- Кабель в землю
- Заземление в частном доме
- Открытая электропроводка
- Однофазный двигатель
- Крепление кабеля
- Маркировка проводов
- Распределительный щит
- Установка выключателя
- Фотореле для освещения
- Показания электросчетчика
- Дифференциальный автомат
- Провод СИП
- Электропроводка в деревянном доме
- Точечные светильники
- Подключение люминесцентных ламп
- Магнитный пускатель
- Освещение участка
- Подключение светильника
- Соединение проводов
- Подключение диммера
- Скрытая электропроводка
- Электрозвонок
- Сечение провода
- Ремонт утюга своими руками
- ВВГ кабель
- Монтаж электропроводки
- Замена электропроводки
- Датчик движения для включения света
- Схема электропроводки в доме
- Стабилизаторы напряжения для дома
- Смеситель на кухню
- Свет в аквариуме
- Штробление стен
Электрические установки, не требующие распределительных коробок
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 19.10.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Сара Скотт
Факт проверен Сара Скотт
Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.
Узнайте больше о The Spruce’s Редакционный процесс
Енджей Камински / EyeEm / Getty Images Электрические нормы обычно требуют, чтобы все электрические устройства и проводные соединения с этими устройствами были заключены в утвержденную электрическую коробку. Часто известная как распределительная коробка , эта металлическая или пластиковая коробка имеет крышку для защиты проводки внутри и защиты от проводки. Это правило хорошо демонстрируется настенными выключателями, розетками и стандартными светильниками, для которых требуется распределительная коробка для монтажа устройства и размещения проводных соединений.Но есть некоторые устройства, которые не требуют традиционной распределительной коробки по той простой причине, что они имеют свои собственные встроенные коробки или корпуса для выполнения проводных соединений. Как правило, это устройства, которые надежно крепятся к поверхности, что позволяет им выполнять ту же основную функцию, что и распределительная коробка.
Что делают распределительные коробки
Распределительная коробка выполняет несколько важных функций:
- Закрывает соединения проводки и защищает их от физического повреждения
- Предоставляет средства для монтажа электрического устройства и крепления электрических кабелей, обслуживающих устройство
- Предотвращает случайный контакт с проводами и клеммами под напряжением
- Защищает от пожаров, удерживая провода под напряжением, которые могут отсоединиться от устройства
Если вы собираетесь использовать какое-либо устройство без распределительной коробки, крайне важно, чтобы его система проводных соединений выполняла все необходимые функции, обеспечиваемые стандартной распределительной коробкой. Например, если у вас есть светильник, для монтажа которого не требуется коробка, но соединения проводки не защищены каким-либо кожухом, то вы не сможете использовать светильник без распределительной коробки. Или, если приспособление соответствует всем критериям коробки, но не имеет кабельного зажима, не используйте его без коробки.
Типы устройств, которым не нужны коробки
Первый признак того, что устройство предназначено для использования без распределительной коробки, заключается в том, что оно имеет собственный комплектный корпус. И, как правило, из него не будут выходить какие-либо провода, потому что эти провода находятся внутри отсека для подключения проводов. Общие примеры электрических устройств, не требующих распределительных коробок, включают:
- Встраиваемые светильники (“банки”)
- Вентиляторы для ванных комнат
- Настенные обогреватели
- Светильники в виде люминесцентных ламп
- Вывоз мусора
- Обогреватели плинтуса
Многие стационарные приборы, такие как кухонные вытяжки, посудомоечные машины и водонагреватели, также не требуют распределительных коробок.
Убедитесь, что кабели зажаты
Если вы добавляете новое устройство или заменяете старое устройство, для которого не требуется распределительная коробка, не забудьте закрепить входящий кабель кабельным зажимом. Если у устройства есть собственный зажим, используйте его, следуя инструкциям производителя. Некоторые устройства не имеют зажимов, но в коробке для подключения проводов есть выбивное отверстие, которое можно открыть и установить с помощью соответствующего металлического или пластикового кабельного зажима.
НИКОГДА не пропускайте кабель через отверстие в соединительной коробке без зажима. Выбивные отверстия в приспособлениях могут иметь острые кромки, которые могут прорезать оболочку кабеля, если за кабель тянут или если есть движение или вибрация самого устройства.
Если оголенная проводка соприкасается с металлическим корпусом, весь прибор может стать наэлектризованным.Статья Источники
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
NFPA 731 Раздел 4.6.3.1 . Национальное агентство пожарной безопасности.
Открытая, находящаяся под напряжением проводка и электрические компоненты . Управление Конгресса по правам на рабочем месте.
Советы по установке распределительной коробки
Установка электрощитов – один из первых этапов черновых электромонтажных работ. Установка электрощитка считается легкой работой, больше похожей на столярное дело, чем на электропроводку. Но все же есть некоторые распространенные ошибки, которые часто допускают самодельщики. Следуйте этим простым советам, чтобы убедиться, что установка электрической коробки выглядит профессионально и соответствует требованиям кодекса.
01 07
Установите электрическую коробку между шпильками, если необходимо
Дон Николс / Getty Images
Электрические коробки обычно крепятся к стойкам по бокам для устойчивости. Независимо от того, прибиты ли они к стойкам или привинчены с помощью регулируемых скоб, ящики на стойках обычно остаются на месте в течение длительного времени.
Но иногда не всегда удается найти подходящую точку крепления к шпилькам. Как насчет между шпильками?
Использование старых электрических коробок — один из способов подвесить коробки между стойками. Старые рабочие коробки крепятся непосредственно к гипсокартону, а не к стойкам.
Вырезав прямоугольное отверстие в гипсокартоне, вы вставляете в отверстие электрическую коробку. Затем с помощью ручной отвертки Phillips или аккумуляторной дрели/шуруповерта вы поворачиваете два винта по часовой стрелке.
Вращение винтов также поворачивает два пластиковых крыла за гипсокартоном, прижимая коробку к гипсокартону. Хотя он не такой прочный, как коробка на шпильках, и иногда крылья ломаются, часто это единственный вариант, когда вы хотите, чтобы коробка находилась между шпильками.
02 из 07
Установка настенных коробок на одинаковой высоте
Ли ВаллендерНе существует четких норм и правил относительно того, как высоко следует располагать настенные выключатели или розетки. Но профессионалы придерживаются определенных стандартов для однородного вида. Какой бы стандарт вы ни выбрали, старайтесь соблюдать единообразие для всех электрических коробок. Коробки неправильной высоты пометят домашние электромонтажные работы как любительские.
Настенные выключатели
Стандартной практикой является установка настенных выключателей на высоте около 48 дюймов над полом. Но это расстояние может варьироваться от 43 до 53 дюймов, в зависимости от ваших предпочтений. Например, для помещений, используемых людьми с ограниченными физическими возможностями, требующими инвалидной коляски, может оказаться практичным меньшая высота выключателя.
Выпускные коробки над полом
Обычная практика розеток – устанавливать их так, чтобы нижний край находился на высоте от 12 до 16 дюймов над полом. Это расстояние также может быть скорректировано для особых обстоятельств.
Распределительные коробки над столешницей
Для выключателей и розеток над столешницей установите их так, чтобы нижняя часть находилась примерно на 4 дюйма над поверхностью столешницы.
03 из 07
Используйте контрольную планку для гипсокартона
Ли ВаллендерВ новом строительстве прикрепление полосы гипсокартона к передней поверхности стоек может служить направляющей для крепления стенных коробок. Без какой-либо направляющей может быть сложно установить коробки с надлежащим смещением, чтобы передние края электрических коробок были на одном уровне с готовой поверхностью гипсокартона.
Когда вы устанавливаете электрическую коробку, убедитесь, что она находится на одном уровне с поверхностью этой полосы гипсокартона; это гарантирует, что коробки будут на нужной глубине, когда стены будут закончены.
Большинство жилого гипсокартона имеет толщину 1/2 или 3/8 дюйма, поэтому держите под рукой несколько полос гипсокартона такой толщины, чтобы облегчить установку электрической коробки. Если вы используете другую толщину стенки (например, толщину 5/8 дюйма, необходимую для некоторых брандмауэров), убедитесь, что эталонные полоски соответствуют этой толщине.
04 из 07
Используйте измерительную вкладку коробки
Пластиковые электрические коробки с гвоздями могут иметь 3/8-дюймовые измерительные выступы по бокам. Вы можете использовать их, чтобы указать, насколько далеко выдвигать электрическую коробку от лицевой стороны шпилек.
Начните с того, что рукой слегка вытолкните гвозди из коробки так, чтобы, когда вы приложите коробку к стойке, кончики гвоздей слегка вонзились в древесину. Это помогает удерживать коробку на месте во время первых двух решающих ударов молотка, когда вы вбиваете монтажные гвозди в шпильку.
05 из 07
Гвозди с молотком Осторожно
Ли ВаллендерПластиковые электрические коробки могут быть хрупкими. При забивании коробки используйте легкие, осторожные удары, а не сильные взмахи молотком. Следите за тем, чтобы ваши удары были перпендикулярны шипу. Если вы ударите слишком сильно, вы рискуете толкнуть коробку назад по поверхности шпильки. Будьте особенно осторожны в холодную погоду: если вы ударите саму коробку при низких температурах, она может треснуть или сломаться.
06 из 07
Попеременные удары между ногтями
Ли ВаллендерВместо того, чтобы полностью забивать один гвоздь, прежде чем переходить к следующему, лучше чередовать гвозди, забивая каждый гвоздь примерно на 1/4 дюйма каждый раз. Это предотвратит скручивание или отклонение коробки при ее прикреплении.
Некоторые электрики останавливаются перед тем, как полностью вбить монтажные гвозди в шпильки. Это позволяет легко снять коробку, если перед установкой кабеля NM необходимо изменить компоновку.
07 из 07
Использование металлических коробок для уменьшения натяжения шнура
бунчай ведмакаванд / Getty Images
В большинстве бытовых электрических коробок есть один или два легких шнура, как правило, для освещения, бытовой техники, компьютеров или зарядных устройств для телефонов. Эти тонкие шнуры очень мало нагружают розетку и электрическую коробку, поэтому в большинстве случаев подойдет даже пластиковая коробка.
Но некоторые шнуры толще и тяжелее, что создает опасную нагрузку на розетку и коробку. Шнуры сушилки подключены к розеткам 240 В, и, хотя шнуры не часто перемещаются, они создают тяжелую постоянную нагрузку на розетку.
Точно так же зарядная станция для электромобилей уровня 2 на 240 В, 40 А обычно подключается к розетке NEMA 14-50.
