Расстояние между подрозетниками под гипсокартон: Какое расстояние между цеитрами подрозетников? Простые способы установки подрозетников

Подрозетники для гипсокартона

Современные технологии возведения пустотелых стен и перегородок из гипсокартона (гкл), потребовали применения новых решений и материалов в области электромонтажа. К их числу относились и подрозетники, ведь используемая ранее технология, при которой монтажная коробка «вмазывалась» на раствор, в подготовленном для него отверстии, в условиях полых стен из гипсокартона не работала. Тогда и был разработан современный подрозетник для гипсокартона.

Подрозетник (установочная коробка) для гипсокартона – это неотъемлемый элемент при монтаже встраиваемого электрооборудования в полые(пустотелые) стены, надежно фиксирующий электроустановочные устройства и защищающий их.



Подрозетник для гипсокартона, по сути, является корпусом всех встраиваемых устройств, он крепится в полых стенах или перегородках, а затем в нем подключается к электропроводке, а затем фиксируется любое необходимое встраиваемое электруостановочное оборудование – розетки, выключатели, регуляторы и т.

д.

Подрозетник защищает соединение от воздействия негативных факторов, надежно держит розетки и выключатели в посадочном месте и является гарантом их безопасной и комфортной эксплуатации на протяжении долгого времени. Какие бывают подрозетники, их свойства и функции обязательно читайте в нашей статье “Подрозетник (Монтажная коробка)”

Размеры подрозетников для гипсокартона

На изображении ниже, представлены все основные размеры стандартных подрозетников для гипсокартона:

Здесь мы сразу отметили наиболее важные для монтажа и установки подрозетника размеры, среди которых:

Установочный диаметр подрозетника – 68мм.
Диаметр (размер) отверстия в стене из гипсокартона, необходимого для установки подрозетника.



Коронка(фреза) для подрозетиков в гипсокартоне, с помощью которой делаются установочные отверстия, так же имеет диаметр 68мм.

Расстояние между подрозетниками – 71мм.
Расстояние между центрами отверстий при установке подрозетников для гипсокартона на несколько розеток или выключателей, объединённых одной многопостовой рамкой.



Внешний диаметр – 72мм.
Максимальный диаметр внешней, видимой части подрозетника.

Внутренний диаметр – 65мм.
Размер внутреннего диаметра подрозетника, показывающий максимально возможные габариты устанавливаемого в него электроустановочного оборудования.



Установочная глубина – 45мм.
Минимальная глубина ниши, необходимая для установки подрозетника для гипсокартона в полой стене.



Внутренняя глубина – 40мм.
Величина, показывающая максимальный размер доступного для установки розеток и выключателей места внутри подрозетника.



Крепление подрозетника для гипсокартона

Крепление подрозетника для гипсокартона осуществляется за счет так называемых распоров («ушек» или «лапок») установленных на винтах. Они могут быть железные или пластиковые, быть различных форм и типов, в зависимости от производителя, но принцип действия всегда одинаковый.

При закручивании этих болтов, распоры двигаются по направляющим и прижимаются к внутренней стороне стены, тем самым надежно фиксируя подрозетник. Достаточно подробно весь процесс описан в статье «Установка подрозетников в гипсокартон».



Соединение подрозетников для гипсокартона

Для объединения подрозетников для гипсокартона в блоки, чаще всего применяются специальные соединители, продающиеся отдельно. Обязательно обратите внимание на это перед покупкой подрозетников для электромонтажа.

В зависимости от производителя и конструкции подрозетника, выглядеть соединители могут по-разному. Использовать их крайне желательно, соединители фиксируют подрозетники относительно друг друга, гарантируя тем самым точность и простоту последующего подключения и установки розеток, выключателей или любого другого электроустановочного оборудования в них.

Давайте рассмотрим, как соединить два подрозетника для гипсокартона в единый блок, на примере подрозетников фирмы
HEGEL.

1. Первым делом необходимо убрать заглушки в местах установки соединителей.

Раз мы соединяем два подрозетника для гипсокартона, убираем по одной заглушки в каждом из них.

2. Устанавливаем соединитель в подготовленное посадочное место.



При этом обратите внимание на профиль соединителя, он выполнен ступенькой, точно такой же профиль имеет установочное место в монтажной коробке (подрозетнике), что не даст вам выполнить соединение неверно.





3. Свободную сторону соединителя, точно так же, помещаем в посадочное место второго подрозетника. На этом соединение закончено и блок готов к установке.



Таким же образом можно соединить неограниченное число подрозетников, но на практике, обычно, используется не более четырех-пяти подрозетников для гипсокартона в одном блоке, так как основные производители электроустановочного оборудования, не делают рамок более чем на четыре или пять постов.

Хорошо зарекомендовали себя в работе подрозетники для гипсокартона следующих производителей:



Hegel

Legrand

Gusi

Schneider electric

Установка подрозетников в бетон, гипокартон и дерево.

Перед установкой подрозетника (монтажной коробки) нужно в первую очередь подготовить необходимый инструмент и материалы. Если уже проложен провод, он должен быть обесточен или заизолирован.

Установка подрозетников в бетон

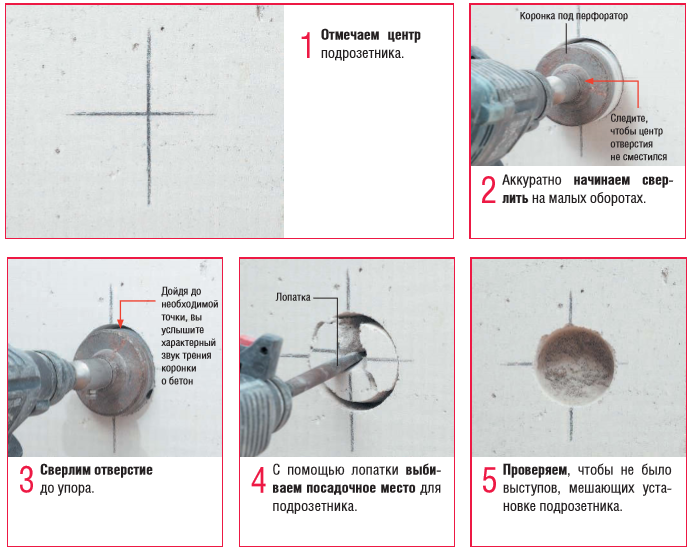

Начинаем с разметки. Как правило, розетки располагают на расстоянии 25-30 см от пола, выключатели примерно 90 см от пола. Если розетка устанавливается над рабочей поверхностью кухни, то её расположение должно быть на расстоянии 15-20 см от столешницы.

После того, как расположение электроточки определено, с помощью пузырькового уровня чертим на стене горизонтальную линию и отмечаем на ней расстояние между подрозетниками.  Для этого нужно отметить две точки на линии, которые будут центрами будущих углублений. Расстояние между точками 71 мм . Для бурения углублений используется специальная коронка для подрозетников с зубьями из твёрдого сплава. Диаметр коронки по бетону для подрозетника  примерно 85 мм. Чтобы ускорить процесс и обеспечить более точное вхождение коронки, предварительно делаем отверстия с помощью перфоратора и бура

диаметром равным диаметру сверла в коронке. От вибрации очень часто у коронки откручивается прижимной болт для сверла. Чтобы этого не происходило, его можно зафиксировать с помощью изоленты. Если Вам нужно пробурить большое количество углублений, лучше использовать мощный перфоратор (лучше SDSmax). Можно использовать и безударное сверление. Для безударного сверления используют алмазные коронки сухого сверления и мощную высоко-оборотистую дрель, желательно от 1.5 кВт и от 3000 об/мин без нагрузки. Диаметры коротких коронок, выпускаемых для сверления отверстий под подрозетники: 68 и 82 мм. Преимущества безударного сверления: малый уровень шума и вибрации, высокая производительность, способность резать армированный бетон. Недостаток такого способа – дороговизна.

После работы коронки, с помощью зубила и молотка или перфоратора с зубилом убираем бетон из углублений. Проверяем, чтобы подрозетники свободно входили в углубления. Для лучшего сцепления строительного гипса и бетона углубления обрабатываем грунтовкой. Можно просто смочить водой. Теперь углубления готовы для установки подрозетников.

Так выглядит подрозетник и соединитель. В продаже существует огромный ассортимент подрозетников: с соединителями и без, округлой и квадратной формы, для установки в гипсокартон и бетонные стены. Перед монтажом необходимо вырезать в подрозетниках отверстия для провода.

Теперь нужно приготовить строительный гипс. Для этого разводим его водой так, чтобы смесь была похожа на густую сметану. Заполняем углубления гипсом примерно на одну треть и размещаем коробки, вдавливая их в раствор заподлицо с поверхностью стены или чуть утопив. Край подрозетника ни в коем случае не должен выступать за поверхность стены. Проверяем положение подрозетников по горизонту, ориентируясь на, ранее сделанную на стене, разметку. С выравниванием подрозетников лучше поторопиться, так как гипс схватывается очень быстро. После частичного схватывания, шпателем, как скребком убираем лишний раствор с поверхности стены и чистим подрозетники от попавшего через щели гипса.

Всё, подрозетники установлены. В стене из кирпича, шлакоблоков, гипсовых плит и газобетона коробки монтируются аналогично.

Установка подрозетников в гипсокартон

В стену из гипсокартона монтаж подрозетников гораздо проще. Для этого существуют специальные подрозетники с «лапками» прижимающими его к листу гипсокартона

с обратной стороны. На стене делается разметка аналогичная предыдущей, с помощью обычной дрели и коронки для гипсокартона делается отверстие. В случае установки двух и более розеток в блоке, расстояние между центрами так же должно составлять 71 мм, только диаметр коронки должен быть равен диаметру подрозетника — 68 мм. Ещё нужно обратить внимание на расстояние между основной стеной и стеной из гипсокартона, чтобы хватило глубины для установки коробки, в противном случае основную стену придётся поддалбливать с помощью перфоратора или зубила. Если гипсокартон смонтирован в два слоя на профиль 60×27 мм, проблем с глубиной возникнуть не должно. Глубина коробки составляет 47 мм.

Также посмотрите видео про установку подрозетников в гипсокартон:

Установка подрозетников в старом фонде

Теперь рассмотрим сложный случай. Старый фонд с деревянными оштукатуренными перегородками. В таких стенах даже кабель в гофрированной трубке не уложить, толщины штукатурки не хватит, придётся убирать дранку и выпиливать в доске штробу. Для кабеля это конечно не обязательно, его можно и так уложить, а вот коробку для розетки или выключателя всё равно придётся утапливать.

Помочь нам в этом может коронка по дереву и дрель. Цена такого набора коронок невысокая и продаётся она почти в любом строительном магазине. Дрель лучше всего использовать с низкими оборотами с дополнительной рукояткой, это так называемая сверлильная машина. Такие дрели ещё используют с миксером для размешивания растворов. Но можно обойтись и обычной дрелью.

Перед началом работы в месте установки удаляем штукатурку и делаем разметку, как в примере с бетонной и стеной. Дрелью с коронкой сверлим углубление. С помощью стамески и молотка выдалбливаем сердцевину углубления. Если для подрозетника не хватает глубины, повторяем эту процедуру. Углубление делаем немного глубже подрозетника, примерно на 5 мм.

Готовим раствор строительного гипса. Затем шпателем наносим его на заднюю часть монтажных коробок и монтируем их в углубления заподлицо с поверхностью стены. Выравниваем по горизонтали и ждём, когда схватится гипс. После этого, саморезами по дереву прочно крепим их к стене и заштукатуриваем пространство между подрозетниками и стеной.

И наконец, последнее. Если розетки и выключатели устанавливаются во влажных помещениях, без гидроизоляции стен, или вне помещения, вместо гипса желательно использовать ремсостав на цементно-песчаной основе.

Как разрезать гипсокартон для электрических розеток | Главная Руководства

Автор: Дейл Ялановский Обновлено 1 декабря 2021 г.

Штукатурка для гипсокартона является абразивной и быстро притупляет острые канцелярские ножи или ножи с прямой кромкой. Вам нужно использовать специальные пилы и биты, чтобы эффективно резать гипсокартон и прослужить в течение длительного использования. Хотя для гипсокартона существуют как ручные, так и механические режущие инструменты, если в стене есть много электрических розеток, которые необходимо вырезать, механический режущий инструмент снизит усталость и ускорит время, необходимое для вырезания отверстия.

Как резать гипсокартон для электрических розеток

1. 1.

   Сделайте отметки

   Отметьте на листе гипсокартона электрическую розетку, инструктирует Better Homes & Gardens. Покройте края выпускной коробки жирной краской или губной помадой. В качестве альтернативы можно сделать шаблон из крышки розетки, просверлив отверстия в углах с помощью дрели и небольшого сверла. С помощью отвертки ввинтите шурупы соответствующего размера так, чтобы концы шурупов были обращены к гипсокартонному листу. Прикрутите крышку к электрической коробке. Прижмите лист гипсокартона к коробке. Если вы использовали жирную краску или губную помаду, на обратной стороне гипсокартона появится контур электрической коробки. Если вы использовали шурупы, четыре точки крепления на задней стороне гипсокартона будут обозначать точные углы электрической коробки. С помощью линейки и карандаша соедините точки винтовых точек. После трассировки удалите шаблон из электрической коробки.

2. 2. Вырежьте отверстие с помощью пилы

   Вырежьте отверстие в электрической коробке с помощью ручной пилы для гипсокартона, советует Family Handyman. С обратной стороны гипсокартона протолкните заостренный кончик пилы через угловую отметку и медленно начните пилить по линиям разметки по длине и ширине. Внимательно следите за линиями, разрезая либо прямо по линиям, либо немного снаружи от них. Хотя вы хотите быть максимально точными, линии разреза не обязательно должны быть точными, потому что крышка распределительной коробки будет накладываться на линии разреза.

3. 3. Вырежьте отверстие с помощью вращающегося сверла

   Вырежьте отверстие в электрической коробке с помощью вращающегося инструмента и сверла для гипсокартона. Включите вращающийся инструмент и просверлите угол гипсокартона на обратной стороне листа гипсокартона, используя кончик сверла в качестве сверла. Следуйте линиям как можно тщательнее, разрезая либо прямо по линиям, либо немного в сторону. Как и в случае ручной пилы, линии разреза не обязательно должны быть идеальными, потому что выпускная крышка будет перекрывать линии разреза.

4. 4. Отшлифуйте кромки

   Сгладьте обрезанные кромки наждачной бумагой с зернистостью 100, чтобы обеспечить плотное прилегание гипсокартона к стойкам.

   Things You Will Need

   • Greasepaint or lipstick

   • Outlet cover with attachment screws

   • Drill with corresponding drill bit

   • Screwdriver

   • Screws

   • Ruler

   • карандаш

   • Ручная гипсокартонная ассортимента

   • Ротационный инструмент с битом с разрезами сухой ассоциации

   • 100-й наждачный сай. гипсокартон и боковая сторона электрощита. Если зазор больше этого, необходимо либо вырезать новый кусок гипсокартона, либо зазор заполнить раствором и заклеить лентой.

     Предупреждение

     Всегда надевайте защитные очки при резке гипсокартона с помощью электроинструмента.

Справочные материалы

• Семейный мастер: Как вырезать гипсокартон для проема
• Better Homes & Gardens: Как вырезать электрическую коробку из гипсокартона

Советы

Строительные нормы и правила зазор между разрезанным гипсокартоном и стенкой электрощита. Если зазор больше этого, необходимо либо вырезать новый кусок гипсокартона, либо зазор заполнить раствором и заклеить лентой.

Предупреждения

• Всегда надевайте защитные очки при резке гипсокартона с помощью электроинструмента.

Биография писателя

Дейл Ялановски профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих сайтах, посвященных самоделкам. Он специализируется на проектах «сделай сам», домашнем хозяйстве и обслуживании автомобилей, а также управлении недвижимостью. Ялановский также ведет раз в два месяца колонку, в которой дает советы по благоустройству дома.

Как найти стойку в стене без использования поисковика

istockphoto.com

Мы все были там, верно? «О, мне просто нужно найти гвоздь, чтобы повесить эту картину». А через 15 дырок убеждаешься, что стена держится на волшебной пыли и желании, потому что за ней, видимо, нет дерева.

Искатель гвоздей — это один из способов найти каркас, спрятанный за гипсокартоном, но от него мало толку, если в вашем арсенале инструментов нет такого инструмента. Искатели стад также могут быть неприятными в использовании, часто не обнаруживая ничего или выдавая ложные срабатывания.

СВЯЗАННЫЕ: 7 предметов повседневного обихода, которые вы никогда не думали вешать эти инструменты.

Что такое шпильки?

• Стеновые стойки предназначены для удержания гипсокартона на внутренних стенах и деревянной обшивки на наружных стенах. Это означает, что вы всегда найдете выступ, верхний или нижний колонтитул сверху, снизу или в углах стен.
• Вы можете спросить: «На каком расстоянии друг от друга находятся шпильки?» Расстояние между шипами немного варьируется в зависимости от возраста дома. Стандартное расстояние между стойками составляет 16 дюймов по центру и редко превышает 24 дюйма, даже по центру в старых домах.
• Большинство электрических коробок для выключателей или розеток крепятся к шпильке с одной стороны.
• По обеим сторонам окна есть шпильки.
• Большая часть отделки (молдинг короны, плинтус и молдинг обуви) прибита к шпильке.
• Фактические размеры пиломатериалов для стоек 2×4 составляют 1½ дюйма на 3½ дюйма.
• Стойки изготавливаются из металла или дерева. Деревянные шпильки встречаются в каркасе большинства жилых домов. Большинство коммерческих и промышленных зданий построены из металлических стержней. Тем не менее, металлические шпильки становятся все более распространенными в домах.

Kit Stansley

Помня об этих моментах, читайте дальше, чтобы узнать о нескольких стратегиях поиска настенной стойки.

1. Посмотрите на накладку, где она прибита к шпильке.

Поскольку плинтус прикреплен к шпилькам, осмотрите плинтус и попытайтесь определить, где он был прибит гвоздями. Эти отверстия, называемые ямочками, обычно заполняются герметиком, а затем окрашиваются, но вы можете заметить одно из них, чтобы определить местонахождение шпильки. Если вы обнаружите ямочку, измерьте ее с шагом 16 дюймов, чтобы найти шпильки с каждой стороны от нее.

istockphoto. com

2. Найдите выключатели и розетки, которые обозначают шпильку.

Если плинтуса не дают никаких подсказок о местонахождении стойки, найдите выключатель или электрическую розетку. По крайней мере, одна сторона электрической коробки должна быть закреплена на шпильке. Чтобы определить, на какой стороне коробки находится шпилька, используйте «тест на удар», постукивая по любой стороне выключателя или розетки. Сторона, которая издает сплошной, а не глухой звук, называется стороной шипа. Затем отмерьте расстояние около ¾ дюйма от выпускного отверстия со стороны шпильки и используйте его в качестве отправной точки для определения 16-дюймовых интервалов расстояния между шпильками.

3. Отмерьте 16 дюймов от угла.

При обычном расстоянии 16 дюймов от центра вы также можете выполнять расчеты, измеряя от угла комнаты. Теперь, все комнаты не построены числами, кратными 16, так что у вас, вероятно, будет стойка, которая на 90 169 меньше 90 170, чем на 16 дюймов от одного угла.

Попробуйте «испытать ударом» возле угла, чтобы увидеть, сможете ли вы определить, где можно было добавить более короткое расстояние между шипами. Глухой звук, когда вы стучите, указывает на то, что за гипсокартоном ничего нет, в то время как более плотный звук предполагает, что там есть каркас, в который можно ввинтить.

Это действительно работает, только если вы измеряете угол снаружи дома. Но стоит попробовать, прежде чем вы сойдете с ума от тестовых отверстий, задаваясь вопросом, как далеко друг от друга находятся шпильки в ваших стенах.

istockphoto.com

4. С помощью магнита найдите металлические крепления.

Один из самых простых способов обнаружить шпильку — использовать магнит. Хотя магнит не поможет обнаружить саму деревянную стойку, он поможет вам найти металлические винты, используемые для крепления гипсокартона к стойкам.

Вы не можете использовать обычный магнит из холодильника. Так как головки винтов, скорее всего, будут покрыты шпаклевкой, вам понадобится сильный неодимовый магнит, который является самым сильным коммерчески доступным магнитом, который вы можете купить.

Медленно перемещайте магнит по поверхности стены, пока не почувствуете, что он тянется к одному из винтов. Если вы используете правильный магнит, он должен быть достаточно сильным, чтобы прилипнуть к поверхности стены в месте расположения головки шурупа, что позволит легко отметить карандашом положение шпильки.

5. См. фотографии, сделанные во время предыдущего ремонта.

Если ваш дом был построен (или вы когда-либо делали его капитальный ремонт), вы, возможно, делали фотографии дома на разных этапах его строительства, в том числе когда он был достроен до стоек, без гипсокартона. Если это так, вы можете использовать эти фотографии, чтобы дать вам хотя бы общее представление о том, где расположены шпильки.

Используя рисунки, отметьте, где находятся стойки по отношению к элементам, которые в данный момент видны в комнате – углам, дверным проемам, электрическим розеткам и выключателям света. Забегая вперед, всегда полезно делать много снимков каждый раз, когда в вашем доме проводится ремонт, который включает в себя обнажение каркаса.

Если ничего не помогает, используйте искатель шипов.

На самом деле нет ничего постыдного в том, чтобы держать в ящике для инструментов небольшой детектор шпилек, и вы обязательно найдете для него больше применений, чем просто повесить одну тяжелую раму . Плавающие полки, зеркала для ванных комнат, телевизоры с плоским экраном — все это может выиграть от надежного крепления шпильки. Наш тщательно проработанный путеводитель по лучшим искателям шипов, представленным на рынке, и это руководство по использованию искателя шипов — потрясающие ресурсы по выбору и использованию этого инструмента.

istockphoto.com

Заключительные мысли

Понимание анатомии стены может помочь вам использовать один из вышеперечисленных методов для определения местоположения стойки и, возможно, избавит вас от необходимости покупать еще один инструмент. Эти методы также полезны для мастеров-любителей, у которых есть искатель шпилек, но которые хотят проверить точность показаний искателя шпилек, прежде чем делать отверстие в стене.

Какую бы стратегию вы ни выбрали, будьте осторожны при сверлении отверстий в стенах. Внутренние стены содержат электропроводку, водопроводные трубы и газовые трубы, которые могут привести к травмам или повреждению вашего дома, если вы ударите по ним сверлом. Вы должны быть достаточно уверены в местоположении шпильки, прежде чем настраивать дрель.

Часто задаваемые вопросы о поиске стенных стоек

Хотя пять методов, описанных выше, помогут вам определить местонахождение стенной стойки, они не единственные способы сделать это. Впереди узнайте, как ваш смартфон и расстояние между стойками могут упростить поиск настенных стоек.

В: Могу ли я использовать свой телефон для поиска гвоздиков?

Да. Существует множество бесплатных и платных приложений для смартфонов, которые служат для поиска стад. Эти приложения используют внутренний магнитометр телефона для определения силы магнитного поля. Хотя эти приложения не обнаружат саму стойку, они могут обнаружить винты, которыми гипсокартон крепится к стойке.
