Розетка для варочной панели и духового шкафа

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Содержание

Требования к проводке
Расположение шкафа
Кабель и защитный автомат
Вилка для варочной панели
Разъемы для варочной поверхности
Место установки
Схемы подключения
- Однофазная схема на 220 Вольт
- Трехфазная схема 380 В
- Двухфазная схема на 380 Вольт
Подключение панели без вилки
Частые ошибки

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

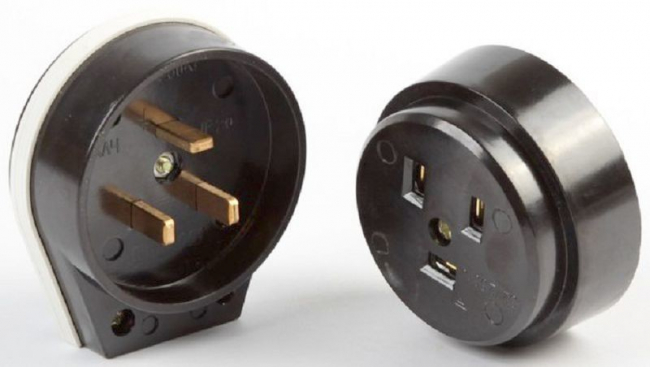

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

Покупают силовую вилку на 220 Вольт (переменное напряжение).
Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

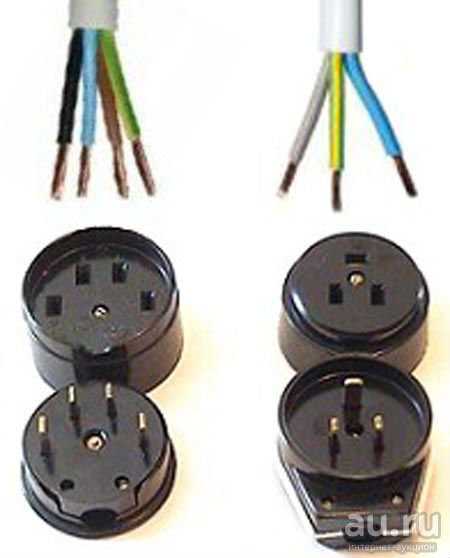

Разъемы для варочной поверхности

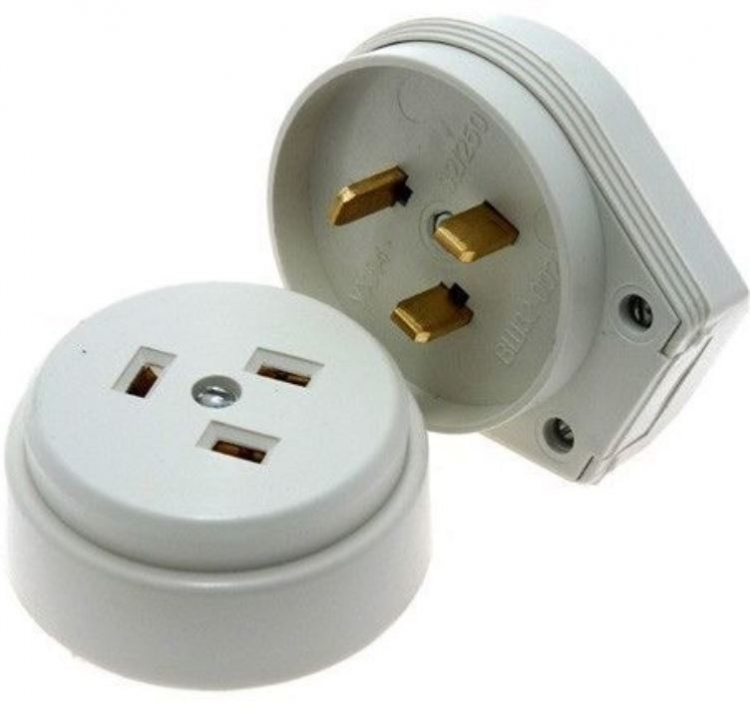

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

Отключаем поступление тока в питающий кабель.
Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
На контактный разъем подключаем ноль.
Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
Нулевой провод (N) соединяем с клеммами N-1 и N-2.
Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
На L-3 ставим фазу C.
Все прочие действия осуществляются так же, как в остальных вариантах схем.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

С помощью гильз ГМЛ (гильзы медные луженые).
С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Какой вилкой подключить варочную панель и какая розетка нужна

Современные встраиваемые варочные панели вытесняют традиционные электрические и газовые плиты. Техника проста в управлении. У нее более удобные конфорки и стильный внешний вид. Этот такой нужный прибор потребляет большое количество электричества, потому к его подключению надо подойти со всей ответственностью.

Нужно знать, как правильно выполнять такую работу, какая вилка у варочной панели должна быть и много других нюансов.

Содержание

Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке
Можно ли подводить два кухонных устройства к одному разъёму питания
Рейтинг лучших электрических варочных панелей
Hansa BHCI65123030
Electrolux EHF 96547 FK
Bosch PKE611D17E
Bosch PKN645B17
Zanussi ZEV 56646 FB
Схемы подключения кабеля к духовому шкафу и варочной панели
Требования к проводке
Однофазное подключение
220 В с двумя фазами
Трёхфазное подключение

Розетка и вилка

Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке

Человеку, разбирающемуся в электричестве и соблюдающему технику безопасности, не составит труда самому подключить варочную плиту. Перед тем как встроить прибор, надо поставить столешницу, подвести отдельную электролинию с заземлением. Лишь после можно начинать монтаж и подсоединение техники к сети. Подключают каждую модель варочной панели Bosch (Бош), Electrolux (Электролюкс), Hansa, Weissgauff и другие так, как указано в инструкции по эксплуатации.

Для подсоединения духового шкафа и варочной панели к электросети выбирают один из способов:

к розетке необходимой мощности;
напрямую к линии, идущей от электрощитка;
на клеммную колодку, которая закреплена недалеко от прибора в распаечной коробке;
к автомату, установленному вблизи в специальном щитке;

с помощью сетевого шнура.

Подключиться напрямую можно только, если длины кабеля хватает от стены до прибора.

Кабель должен соответствовать мощности варочной панели

Можно ли подводить два кухонных устройства к одному разъёму питания

Подключить духовой шкаф и варочную панель в одну розетку можно. Но последняя, кроме мощности и запаса на случай скачков напряжения, должна обладать определенными характеристиками.

Разъем должен находиться над плинтусом. Чтобы розетка была защищена от воды и грязи, расстояние от пола должно быть выше 10 см.

Опасно размещать разъем над:

электрической и газовой плитой;
раковиной.

С целью безопасности стоит устанавливать розетки на такой высоте, чтобы до нее не дотянулись дети. Розетку нужно ставить не более чем на 1 м дальше от используемой техники. При установке отдельной розетки под духовой шкаф и варочную панель стоит учитывать их дальнейшее размещение. Необходимо делать так, чтобы разъемом электропитания было удобно пользоваться. Не надо загораживать розетку.

Первый способ

Если электричество проведено правильно, то эти два прибора присоединяют к выводу для электроплиты. Некоторые мастера отсекают от духовки штекер и выполняют подсоединение при помощи клемм. Минус этого метода – потеря гарантии на духовой шкаф, потому что повреждена вилка.

Второй способ

Он состоит в подключении двух приборов в установленные дополнительные розетки отдельно на варочную поверхность и духовой шкаф. Такой способ должен быть предусмотрен на стадии ремонта.

Третий способ

Есть еще один вариант – для подключения устройств применяют составное гнездо. В нем совмещают силовой электроразъем для электроплиты и классическую евророзетку для духовки. Эту модель розетки накладывают поверх стандартной. Для подключения необходим обычный электрический кабель, предназначенный для приготовления пищи. Но мощность шкафа для запекания не должна превышать 3 кВт.

Рейтинг лучших электрических варочных панелей

Hansa BHCI65123030

4 конфорки – керамическая, Hi Light;
цвет: панели конфорок – черный, рамки – серебристый;
размеры – 57.60х50 см.

Цены в интернет-магазинах

Electrolux EHF 96547 FK

4 конфорки – трехконтурная, керамическая, Hi Light, с овальной зоной нагрева;
цвет – черный;
размеры – 59х52 см.

Цены в интернет-магазинах

Bosch PKE611D17E

4 конфорки – керамическая, Hi Light;
цвет – черный;
размеры – 59.20х52.20 см.

Цены в интернет-магазинах

Bosch PKN645B17

4 конфорки – двухконтурная, керамическая, Hi Light, с овальной зоной нагрева;
цвет: панели конфорок – черный, рамки – серебристый;
размеры – 58.30х51.30 см.

Цены в интернет-магазинах

Zanussi ZEV 56646 FB

4 конфорки – двухконтурная, керамическая, Hi Light, с овальной зоной нагрева;
цвет – черный;
размеры – 59х52 см.

Цены в интернет-магазинах

Схемы подключения кабеля к духовому шкафу и варочной панели

Есть 3 схемы подключения варочной панели и духового шкафа: одно-, двух- и трехфазная. Подключают к клеммам плиты. Доступ к ним осуществляется через заднюю крышку прибора, которую откручивают и снимают. Чтобы не ошибиться, необходимо быть внимательным к цветам на клеммах. Перед тем как начать работать, следует прочитать инструкцию, соблюдать требования безопасности.

Клеммник для варочной панели

Требования к проводке

Безопасность и нормальная работа бытовой кухонной техники зависит от качества электропроводки. Варочная панель и духовой шкаф подключают только через заземление. В розетке или вилке для приборов для сети 220 Вт должно быть 3 контакта, для 380 Вт – 5. Соединение электрической проводки с распределительной коробкой осуществляется только через устройство защитного отключения (УЗО). В современных домах приборы мощностью до 2.5 кВт подключают к существующей электросети. Для мощной техники потребуется отдельная выделенная линия.

Желательно использовать кабель сечением 6 мм². Он способен выдержать нагрузку в 10 кВт длительное время. Специалисты советуют приобрести автомат класса защиты – C32. Для варочной панели мощностью не выше 8 кВт можно взять провод сечением 4 мм², автомат С25. Следует приобрести кабель марки NYM либо ВВГнг, учитывая диаметр проводника. Для провода в 4 мм² диаметр – 2.26 мм, для 6 мм² – 2.76 мм.

Для УЗО показатели на 1 пункт выше номинала автомат защиты. Для механизма на 32А потребуется устройство защитного отключения на 40А.

Однофазное подключение

В квартирах в основном используется однофазная 220В схема подключения приборов. Фазу L одновременно подсоединяют на клеммы L1-3 варочной плиты. Чтобы выполнить эту работу, изготовители техники на заводе устанавливают 2 съемные перемычки из меди. Если их нет, то можно сделать самому. Для этого берут электрический провод с сечением меньшим, чем у питающего кабеля. N – ноль подключают на клеммы N1-2, PE защитный проводник – клемму PE.

Схема однофазного подключения духового шкафа:

Фаза L подсоединяется на клемму L прибора.
Ноль N подключается на клемму N.
Защитный проводник PE – на клемму PE.

220 В с двумя фазами

Если в квартиру и от варочной панели приходит 4 провода, то просто соединяют провода соответствующих цветов. Черный и коричневый – фазы, голубой – ноль, желто-зеленый – заземление. Объединяются две фазы, остальное подключают к соответствующим контактам вилки варочной плиты. Вверху находится нейтраль, в середине – фазы, внизу – земля.

Трёхфазное подключение

Во многих частных домах распространено 3-х фазное подключение. Фазы A, B, C подсоединяют к клеммам L1-3 варочной панели. Прежде между клеммами L1-3 нужно убрать заводские перемычки. N ноль подключают на клеммы N1-2, на клемму PE – защитный проводник PE.

При наличии в сетевом и входном кабеле цветных проводов при подключении просто соблюдают их сочетание. Если дом старой постройки и проводка одного цвета, то необходимо быть внимательным и воспользоваться тестером либо индикатором, чтобы определить фазные провода.

В комплект духового шкафа входит электрический шнур с вилкой для подключения, которую надо вставить в евророзетку. Для подсоединения к клеммам или автоматам желательно использовать отдельный кабель. Не нужно отрезать вилку у провода, входящего в комплект.

Варочные индукционные и другие панели идут без сетевого шнура, который придется покупать отдельно.

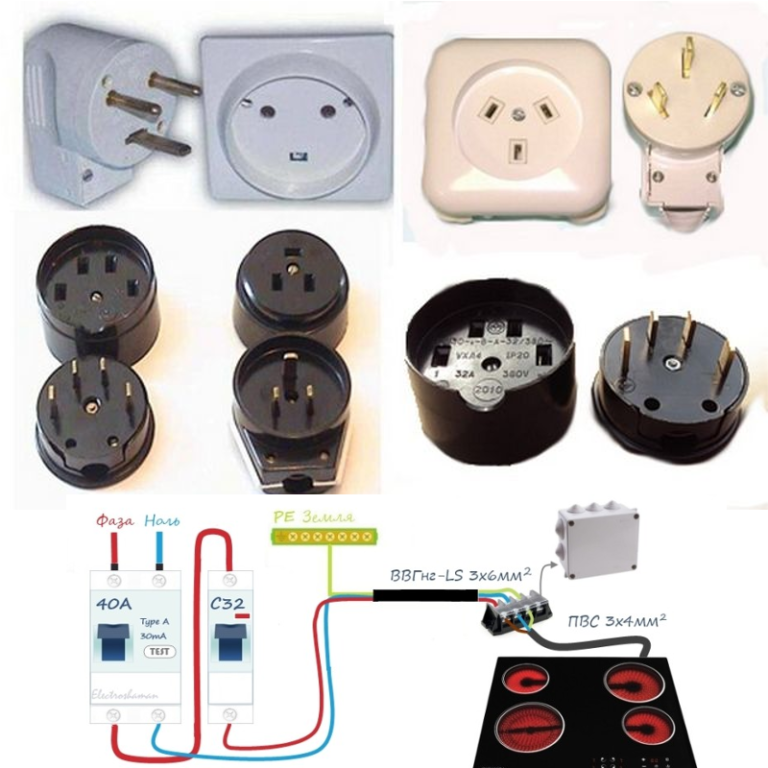

Евророзетка и евровилка для варочной панели

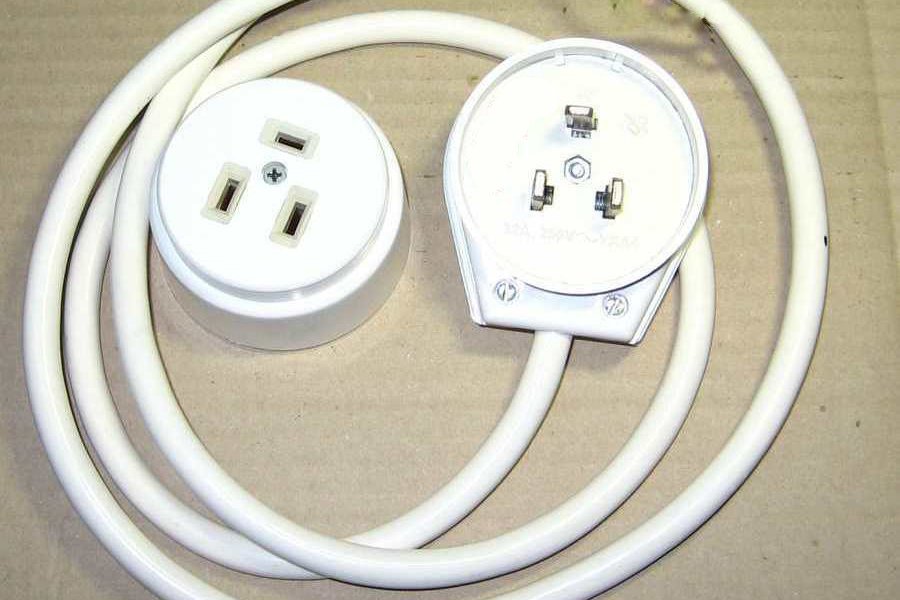

Розетка и вилка

Если для варочной панели кабель не будет подводиться напрямую, необходимо установить отдельную розетку. Пользоваться техникой и обслуживать ее удобнее при наличии вилки, особенно когда приходится делать влажную уборку. На это время прибор обязательно обесточивают. При отсутствии розетки приходиться отключать, а потом опять включать автомат.

Устанавливают розетку на удобной высоте. Специалисты советуют сделать так, чтобы она находилась от пола на расстоянии до 90 см. Подрозетник не должен быть на одинаковом уровне с техникой. Его размещают слева или справа от панели. Если предстоит поставить духовой шкаф, то розетку для него надо ставить ниже его уровня. Очень близко к поверхности пола делать запрещается, всегда существует вероятность прорыва водопровода.

Какая розетка у варочной панели должна быть? Приборы небольшой мощности (до 3.5кВт), такие в основном оснащены двумя конфорками, разрешено подключать через евророзетку и соответствующую ей вилку. Но скорее всего она будет сильно греться, все время работая на свою обычную мощность 16 А. Также если был взят провод 3-6 мм², будет сложно его завести на контакты вилки. Потому лучше всего воспользоваться специальной розеткой до 40А и вилкой для электрических плит.

Запрещается подключать индукционную панель мощностью более 3.5 кВт в обычную розетку и пользоваться простой вилкой.

Перед тем как остановить свой выбор на конкретном виде варочной панели, нужно грамотно рассчитать электрическую проводку, купить нужные кабель, вилку и розетку, которые смогут выдерживать существенные нагрузки. Не забыть приобрести устройство защитного отключения. В отличии от новостроек в старых домах провода не рассчитаны на большое количество бытовой техники и их мощность. В результате неправильной эксплуатации варочной панели постоянно срабатывает автомат. Если же будет поставлено УЗО с завышенным номиналом, это приведет к сильному нагреванию проводов, может случиться пожар. Обязательно наличие в распределительном щите контура заземления.

При грамотном выборе вилки и розетки для варочной панели и их подсоединении техника будет работать без перебоев, безопасность использования гарантирована. Все работы, связанные с электричеством небезопасны. Если у того, кто хочет самостоятельно подсоединить прибор к электросети, отсутствует уверенность в своих знаниях и умении правильно выполнить данную работу, стоит поручить ее опытному специалисту.
