Привет, друзья! При сборке компьютера одно из ключевых условий – чтобы разъемы блока питания ПК соответствовали всем потребителям энергии. О них я и расскажу в сегодняшней публикации.

Номинальное напряжение и маркировка

Как вы, вероятно, уже знаете, для нормальной работы комплектующей в составе системного блока используется напряжение +3.3 В, +5 В, -5 В, +12 В и -12 В. Достигается такое номинальное напряжение благодаря особой схеме, которую мы, более детально рассмотрели в статье «Из чего состоит блок питания компьютера». Речь идет о БП форм-фактора ATX. Этот стандарт является сегодня самым распространенным и используется почти повсеместно, поэтому рассмотрим мы именно такой вариант.

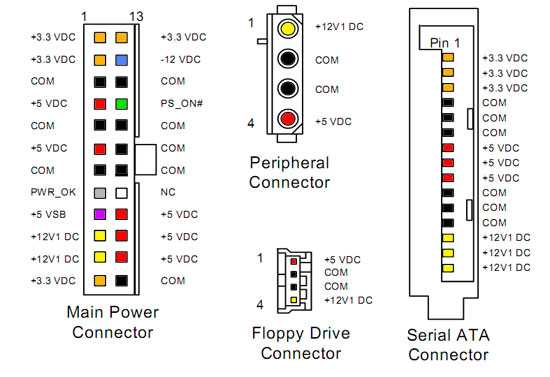

Принята следующая цветовая маркировка проводов внутри блока:

• Черный – GND, то есть заземление;
• Белый – -5 В;
• Красный – +5 В;
• Синий – -12 В;
• Желтый – +12 В;
• Оранжевый – + 3.3 В;
• Зеленый – включение;
• Серый – Power Good;
• Фиолетовый – 5 В для дежурного питания.

Отдельно хочу отметить, что такая маркировка принята согласно международным стандартам, которых, увы, придерживаются не все производители комплектующих. «Паленые» БП для системного блока могут иметь совсем другую маркировку проводов, а то и полное ее отсутствие – все провода окрашены в один цвет, и различить их невозможно.

У юзера, который впервые столкнулся с подключением потребителей энергии к блоку питания, могут возникнуть опасения: как разобраться в этом хитросплетении проводов? На самом деле там нет ничего сложного: все провода собраны «в кучу» при помощи коннекторов, которые стандартизированы и унифицированы.

Разобраться с ними тоже просто: они сильно отличаются друг от друга.

Что куда подключать

При сборке компьютера он попросту не включится, если не запитаны материнская плата или процессор. Если не запитан винчестер или SSD, то не загрузится операционная система.

Подача же неправильного напряжения (а такое иногда также случается при использовании БП сомнительного качества) чревата выходом из строя дорогостоящих комплектующих. Рассмотрим, какие должны быть коннекторы, как называется каждый из них и что куда подключить чтобы система заработала.

Материнская плата

Для подключения этой детали все еще может использоваться 20-контактный разъем для подачи основного питания +12в. С появлением материнских плат со слотом PCI-Express начали внедрять 24-пиновый коннектор, а именно MOLEХ 24 Pin Molex Mini-Fit Jr. PN# 39-01-2240 на стороне БП и розетку Molex 44476-1112 (HCS) на материнской плате.

Встречаются и блоки с коннектором смешанного типа: к 20-пиновому коннектору можно присоединить дополнительные четыре пина, если есть такая необходимость. Это удобно тем, что на базе такого БП можно собрать любой компьютер стандарта ATX.

Подключить такой коннектор не сложно: все пины имеют трапециевидную форму, поэтому вставить его «вверх ногами» попросту невозможно физически. Правда, есть одно замечание: достаточно крепкий парень таки сможет вставить этот коннектор неправильно, однако включить собранный компьютер, увы, не сможет.

Процессор

Для электроэнергии ЦП используется вспомогательный 4 pin соединитель, который называется P4 power connector или же ATX12V. Через провод подается напряжение 12 В. Подходящая розетка на материнской плате обычно одна. Пины также трапециевидные, поэтому любой разберется, как подключить их правильно.

Видеокарта

Для видеокарты, которая вследствие мощности, оборудована гнездом для дополнительного питания, потребуется подобрать соответствующий БП. С подключением сложностей также не возникнет, а вот по поводу наличия соединителя и подходящих гнезд можно «сесть в лужу».

Что следует помнить:

• Бюджетные видеокарты и некоторые устройства среднего класса, дополнительного питания не требуют;
• Более мощные оборудованы гнездом 6 pin или 8 контактным разъемом;
• У топовых моделей таких розеток может быть две: 6- и 8- контактная или пара 8-контактных.

Существует также универсальный соединитель, который после простой сборки превращается из 6-пинового в 8-пиновый.

Естественно, БП может быть оборудован и парой таких коннекторов. Наличие и необходимость в дополнительном питании указаны в характеристиках видеокарты и блока питания.

Прочие устройства

Сюда можно отнести жесткие диски и твердотельные накопители, а также оптические дисководы, которые хотя и редко, но еще используются. Для подачи питания используется всего два вида коннекторов: 4-пиновая вилка MOLEХ 8981-04P или 5-контактные вилки для устройств САТА типа MOLEX 675820000. Для жесткого диска и оптического дисковода коннекторы аналогичные, и в любом БП их обычно несколько.

Итак, минимальное количество коннекторов, необходимых для сборки самого простенького компа:

• для материнской платы;
• для питания процессора;
• для накопителя, на котором будет установлена операционная система.

Как видите, всего их три. Все остальное – например, питание видеокарты или оптический дисковод, уже дополнительные фичи, без которых вполне может обойтись слабый офисный компьютер.

Переходники и адаптеры

Не всегда удается найти БП с подходящими характеристиками, который еще и оборудован всеми необходимыми коннекторами. К счастью, здесь нам могут помочь адаптеры, которые можно найти в любом компьютерном магазине. При копеечной стоимости они помогут решить возникшие проблемы. Что может потребоваться при сборке:

• Переходник из коннектора Молекс на SATA разъем оптического дисковода или винчестера;
• Адаптер с 4-пинового Молекса или 5-пинового САТА для подключения 6-пинового или 8-пинового гнезда видеокарты.

В последнем случае не гарантируется подача необходимого количества энергии, поэтому лучше все-таки поискать подходящий БП.

Вот, собственно, и все по теме разъемов БП. Также советую ознакомиться со статьей «сертификаты блоков питания». Информацию про основные характеристики блока питания вы найдете здесь. А в качестве претендента занять место в системном блоке вашего будущего компа, могу порекомендовать устройство Chieftec GPS-600A8 600W.

Спасибо за внимание и до встречи в следующей публикации. Не забывайте подписаться на новостную рассылку и поделитесь этой статьей в социальных сетях!



С уважением, автор блога Андрей Андреев.

О разъёмах у блоков питания ПК – как выбрать блок питания

Блок питания — важная составная часть персонального компьютера, без которой тот просто не запустится. Подобрать блок питания не так сложно, если быть внимательным к деталям. Сегодня поговорим о такой вещи, как используемые в блоках питания разъёмы.

Главная ошибка, которую может сделать неосведомлённый покупать блок питания для компьютера — смотреть только на цену и мощность. Безусловно, перед покупкой блока питания нужно прикинуть потребление и даже оставить некоторый запас. Однако, если не обратить внимание на разъёмы, может оказаться так, что Вы не сможете запитать все компоненты Вашего ПК.

К счастью, современный блок питания для персонального компьютера — хорошо стандартизированный продукт. Как правило, подключить что-то неправильно в случае с нынешними блоками питания затруднительно. А вот неправильно подобрать блок питания для своего компьютера вполне возможно. Теперь непосредственно о разъёмах.

Основной разъём для питания материнской платы

— ошибиться в данном случае довольно сложно, так как большинство блоков питания идут с универсальным разъёмом 20+4 pin. Это значит, что можно использовать и 20 pin, и 24 pin. Стандарт 20 pin является устаревшим (использовался до появления в материнских платах шин PCI-E), однако производители блоков питания используют схему 20+4 для обратной совместимости со старыми моделями материнских плат. Что касается современных материнских плат, то в них используется разъём 24 pin. В целом, на этот разъём стоит отдельно обратить внимание только если Ваша материнская плата имеет устаревший стандарт питания 20 pin.

Разъём для питания центрального процессора (CPU) — в отношении этого разъёма питания нужно быть внимательнее, нежели в предыдущем случае. Данный разъём имеет несколько конфигураций. Находится он также на материнской плате.

По стандарту ATX12V блок питания должен иметь как минимум коннектор на 4 pin для питания электроэнергией центрального процессора. Следом за разъёмом на 4 pin появился разъём на 8 pin для более «прожорливых» процессоров. 8 pin равномернее распределяют нагрузку.

Внимание! Не используйте для питания CPU разъёмы 6 pin или 6+2 pin. Они предназначены для видеокарт.

На текущий момент в блоках питания зачастую встречаются универсальные разъёмы 4+4 pin, хотя можно встретить и простой разъём 4 pin, и разъём 8 pin, который не разделяется на части. Безусловно, если говорить об универсальности, то разъём 4+4 pin предпочтительнее.

Разъём для питания видеокарты — данный разъём используется в системах с производительной платой для обработки графики. В системах со встроенными видеокартами подобный разъём использоваться не будет. Также подобный разъём не нужен дискретным видеокартам с невысокой производительностью по той причине, что им хватает питания, поступающего через слот PCI-E на материнской плате.

Разъёмы для питания видеокарт бывают двух видов: 6 pin и 8 pin. Очень часто производители блоков питания используют конфигурацию 6+2 pin.

Допустим, мы имеем дело с разъёмом 8 pin, который не разбивается на составные части. Как определить его предназначение? Во-первых, разъёмы блоков питания, как правило, подписываются. Надпись PCI-E означает, что данный коннектор должен подключаться к видеокарте. А надпись CPU говорит, что это разъём для питания процессора. Во-вторых, можно посмотреть распиновку. Это поможет, если коннекторы не подписаны. Обратите внимание на рисунок ниже.

Слева разъём для питания видеокарты, справа разъём для питания центрального процессора.

Разъём для питания SATA-устройств

— предназначается для обеспечения электроэнергией жестких дисков, твердотельных накопителей и оптических приводов (DVD, Blu-ray). Подключается непосредственно к устройству, которое нужно запитать. Что-то перепутать в данном случае трудно. Главное — не пытаться подключить разъём «вверх ногами». Хотя это общий совет для любых разъёмов, а не только SATA.

Разъём питания SATA имеет 15 pin, выглядят они по-другому, нежели в предыдущих разъёмах. В стороне от контактного ряда есть ключ, который и указывает, какой стороной нужно вставлять коннектор.

На текущий момент разъём SATA всё больше вытесняет разъём Molex, речь о котором пойдёт ниже. Поэтому лучше заранее посчитать количество устройств с данным разъёмом, которые придётся подключать, и иметь запас в один-два свободных разъёмов.

Molex — данный разъём постепенно выходит из употребления. Тем не менее, производители блоков питания всё ещё размещают пару-тройку разъёмов Molex в своей продукции. Ранее Molex был стандартом для питания жестких дисков и оптических приводов с интерфейсом IDE. Кроме того, через него иногда обеспечивается питания различных плат расширения и вентиляторов.

Своё название разъём Molex получил от своей компании-создателя. Разъём имеет четыре контакта. Блок питания персонального компьютера содержит разъём Molex, который по своему типу относится к розеткам (или, говоря простым языком, «мама»). Устройства, которые нужно запитать, имеют вилку («папа»).

Форма разъёма Molex (скосы на углах одной из сторон) препятствует неправильному подключению коннектора. Следует так же отметить, что и разъём Molex, и разъём SATA (не путать с разъёмом SATA для передачи данных) не имеют каких-либо защелок — фиксация происходит только за счёт силы трения. Всё это говорит о том, что данные интерфейсы не предназначены для частых подключений и отключений устройств.

Кстати, именно фирме Molex мы обязаны за вид вилок и розеток, которые используются для питания материнских плат, процессоров и видеокарт.

Разъём для питания Floppy-устройств — проще говоря, разъём для питания приводов чтения/записи 3,5-дюймовых дискет. По сути, стал уже историей следом за дискетами и предназначенными для них дисководами. Впрочем, если очень нужен, то найти блок питания с ним всё ещё не составляет труда.

Разъём своим появлением обязан компании Berg Electronics Corporation. Имеет четыре контакта и ключ, который подсказывает, как надо подключать коннектор.

Разъём для питания Floppy-дисководов (Floppy Drive Power Connector) был не единственным вкладом Berg Electronics Corporation в конструкцию персонального компьютера, но, конечно, до вклада компании Molex тут далеко. Кроме вышеописанного разъёма Berg Electronics Corporation также запомнилась внедрением в стандарты материнских плат своих разъёмов для подключения элементов лицевой панели системного блока.

Со стандартными разъёмами блоков питания на этом всё. Далее поговорим об экзотике.

Разъёмы для питания материнской платы стандарта AT — сейчас очень редкая экзотика, которую можно отыскать разве что в системах 20-летней и более давности. В современных блоках питания подобные разъёмы отыскать вряд ли получится, на такой случай есть переходники.

Для питания материнских плат стандарта AT используется два коннектора — P8 и P9. Оба имеют шесть контактов и подключаются к разъёму на 12 pin на материнской плате.

Схема подключения разъёмов P8 и P9 на материнской плате.

Напоследок об использовании переходников. При отсутствии необходимого разъёма у блока питания соблазн использовать переходники довольно велик. Но слепо поддаваться этому соблазну не стоит.

К сожалению, тренд последних десятилетий — повсеместное падение качества продукции. И блоки питания тут не исключение. Хотя, конечно, откровенный брак встречается редко. Если же говорить о различного рода переходниках (часто неизвестного происхождения), то гарантировать их качество просто никто не возьмётся. Как правило, качество проводов в данном случае не выдерживает никакой критики. И дело не только в работоспособности оборудования, но и в его безопасности.

Кабели в блоке питания вашего ПК, объяснение

Итак, вы собираете новый игровой ПК. Для новичка это может оказаться непростой задачей. В конце концов, есть много компонентов, и если вы не знаете, что делаете, вы можете все испортить. Таким образом, важно ознакомиться со всеми компонентами внутри ПК, как они работают и что и куда подключается.

Показательный пример: блок питания, который вы только что распаковали, и куча кабелей, торчащих из него. Что представляют собой все эти кабели и разъемы блока питания и для чего они нужны?

20/24-контактный кабель материнской платы

Изображение предоставлено CPU Medics

Во-первых, кабель, который, вероятно, больше всего привлек ваше внимание, — это широкий 24-контактный кабель, независимо от того, купили вы модульный или немодульный блок питания. И это на самом деле самый важный кабель.

Этот кабель является основным разъемом, обеспечивающим питание материнской платы вашего ПК. Хотя это не единственный разъем, который нужен вашему ПК (для других компонентов потребуется дополнительное питание, как вы скоро увидите), он является основным, отвечающим за подачу правильного напряжения на материнскую плату и, соответственно, на большинство компонентов вашего ПК. . Это включает в себя вашу оперативную память, устройства хранения, устройства PCIe без вспомогательного питания и почти все остальное на вашей материнской плате.

Обычно этот разъем находится на видном месте на краю материнской платы. На старых материнских платах ATX, а также на более дешевых, вы обнаружите, что основной разъем на самом деле имеет 20 контактов, а не 24. Точно так же некоторые блоки питания поставляются с разъемом 20+4 (с 4 контактами, которые можно разделить). вместо прямого 24-контактного. Это связано с тем, что старые ПК с более низкими требованиями к питанию могут обойтись 20 контактами вместо 24, а блоки питания в основном оставались неизменными на протяжении многих лет (и не из-за отсутствия попыток).

Блоки питания более или менее совместимы со старыми благодаря стандарту ATX, и это засело в сознании некоторых производителей блоков питания. В конце концов, старые блоки питания со временем умирают, и когда это происходит, возможность использовать новый блок питания, вероятно, может спасти его от попадания на свалку.

4/8-контактный разъем ЦП

Изображение предоставлено Newegg

Затем у нас есть разъем ЦП. ЦП — это одна из немногих частей вашего ПК, которая нуждается в дополнительном питании помимо питания, подаваемого на материнскую плату. Разъем ЦП должен вмешаться.

Разъем ЦП обычно находится рядом с разъемом ЦП вашего ПК. Просто подключите его после того, как вы закончите с разъемом материнской платы, и все готово.

В зависимости от компьютера этот разъем может немного отличаться. В младших ПК вы найдете 4-контактный разъем на материнской плате, который должен обеспечивать достаточное количество электроэнергии для этих младших чипов. На процессорах среднего и высокого класса вместо этого вы можете найти 8-контактный разъем, обеспечивающий достаточную мощность почти для каждого чипа.

Почти всегда блок питания вашего ПК включает 8-контактный разъем, который разбивается на две части, известный как 4+4-контактный. Это позволяет подключать его как к 4-контактным, так и к 8-контактным разъемам — просто отложите один из них, если он вам не нужен.

В некоторых блоках питания может быть несколько кабелей ЦП. Точно так же некоторые материнские платы могут иметь 8-контактный и 4-контактный разъемы или вместо них поставляться с 12-контактным разъемом. Хотя это не является нормой, некоторым ПК требуется много энергии для процессора, особенно тем, кто занимается разгоном.

6/8-контактный кабель PCI Express (кабель графического процессора)

Изображение предоставлено be quiet!/Aquatuning

Технически все потребности в питании PCI Express уже обслуживаются разъемом материнской платы. Ведь если туда поставить что-то типа Wi-Fi карты, то работать будет отлично. Однако некоторым устройствам (чаще всего графическим процессорам) требуется дополнительное вспомогательное питание в дополнение к тому, что обеспечивает материнская плата. Вот тут-то и появляются кабели PCIe. Их иногда называют кабелями графического процессора, поскольку они в основном используются графическими процессорами.

Они будут поставляться как с 6-контактными, так и с 8-контактными разъемами и подключаться поверх графического процессора. В зависимости от того, о каком графическом процессоре мы говорим, вы можете обойтись одним разъемом, вам может понадобиться два или целых три, в зависимости от требований к питанию конкретной карты. Если требования к питанию карты не полностью удовлетворены, пользователи могут столкнуться с падением производительности или даже нестабильностью и частыми сбоями. К счастью, большинство блоков питания, особенно с более высокой мощностью, поставляются с несколькими кабелями блока питания.

Другие кабели блока питания

Хотя это три основных кабеля, о которых вам следует знать, есть и дополнительные, которые могут вам понадобиться или не понадобиться в зависимости от вашего варианта использования. Они отвечают за питание вторичных компонентов вашего ПК.

Кабель SATA

Изображение предоставлено Amazon

Во-первых, у нас есть кабель питания SATA. В настоящее время они по-прежнему широко используются в блоках питания, и если название SATA дает вам подсказки о том, для чего оно предназначено, то ваша догадка, вероятно, верна. Кабель питания SATA в основном отвечает за подачу питания на жесткий диск или другой диск SATA непосредственно с жесткого диска. Его не следует путать с кабелем SATA, который является фактическим соединением между вашим жестким диском и компьютером — кабель питания SATA обеспечивает питание, а кабель SATA обеспечивает все остальное.

В последнее время силовые кабели SATA нашли и другое применение. Например, некоторые компьютерные корпуса с адресуемой RGB-подсветкой могут поставляться с концентратором для подключения всех выводов периферийных устройств RGB, таких как вентиляторы. В этом случае этот концентратор RGB, скорее всего, будет питаться от кабеля питания SATA, даже если это не накопитель. Его можно использовать в качестве вспомогательного источника питания для многих периферийных устройств.

Molex

Изображение предоставлено: Barcex/Wikimedia Commons

Molex в настоящее время в значительной степени устарел, но есть шанс, что вы все еще можете увидеть его на старых или более дешевых ПК. Как и SATA, разъемы Molex предназначены для подачи дополнительного питания. Раньше разъемы Molex присутствовали во всем, от жестких дисков до корпусных вентиляторов.

Однако за последнее десятилетие Molex практически исчез. Причина? Обычно он считается раздражающим разъемом, который легко ломается и в целом ненадежен. Те варианты использования, которые все еще нуждаются в вспомогательном питании, подобном Molex, с тех пор перешли на SATA.

Знайте блок питания вашего ПК

Чтобы правильно собрать свой ПК, вам необходимо знать, для чего предназначен каждый разъем питания, выходящий из блока питания, так же как важно знать, насколько он эффективен является. Надеюсь, с нашим объяснителем теперь все стало ясно.

Кабели и разъемы для блоков питания

Существует множество различных разъемов для блоков питания. К счастью, они разработаны таким образом, что вы не ошибетесь при их установке. Кабель просто не войдет в гнездо разъема, если вы попытаетесь подключить не тот разъем.

Тем не менее, может быть интересно узнать о различных типах разъемов и их применении. Итак, давайте начнем.

P1 (разъем PC Main / ATX)

Основной задачей блока питания (PSU) является обеспечение питания материнской платы. Это делается через 20-контактный или 24-контактный разъем.

24-контактный кабель обратно совместим с 20-контактной материнской платой, часто этот кабель можно разделить на 20- и 4-контактный (как на изображении выше).

P4 (разъем EPS)

В какой-то момент контактов материнской платы стало недостаточно для питания процессора. С потреблением разогнанного процессора до 200 Вт возникла необходимость подачи питания непосредственно на процессор. В настоящее время это разъем P4 или EPS, обеспечивающий питание процессора.

Дешевые материнские платы оснащены 4-контактным разъемом. Более дорогие «разгонные» платы имеют 8-контактные разъемы. Дополнительные 4 контакта обеспечивают достаточное питание процессора при разгоне. Для регулярного использования нет необходимости в дополнительных контактах.

Большинство блоков питания имеют два кабеля; один с 4 контактами и один с 8 контактами. Очевидно, вам нужно использовать только один из этих кабелей. Также возможно, что ваш 8-контактный кабель можно разделить на два сегмента, чтобы обеспечить обратную совместимость с более дешевыми материнскими платами.

Разъем PCI-E (6-контактный и 6+2-контактный)

Материнская плата может обеспечить максимальную мощность 75 Вт через разъем интерфейса PCI-E. Более быстрые выделенные видеокарты требуют гораздо большей мощности. Для решения этой проблемы был введен разъем PCI-E.

Левые 2 контакта 6+2-контактного разъема справа отсоединены для обеспечения обратной совместимости с 6-контактными графическими картами.

6-контактный разъем PCI-E может обеспечить дополнительную мощность 75 Вт на кабель . Таким образом, если ваша графическая карта содержит один 6-контактный разъем, она может потреблять до 150 Вт (75 Вт от материнской платы + 75 Вт от кабеля).

Для более дорогих графических карт требуется 6+2-контактный разъем PCI-E . Этот разъем с 8 контактами может обеспечить до 150 Вт на кабель . Видеокарта с одним 6+2-контактным разъемом может потреблять до 225 Вт (75 Вт от материнской платы + 150 Вт от кабеля).

Molex (4-контактный периферийный разъем)

Разъемы Molex используются уже очень давно и могут подавать напряжение 5 В (красный) или 12 В (желтый) на периферийные устройства. В прошлом эти ребята часто использовались для подключения жестких дисков, проигрывателей компакт-дисков и т. д. Даже некоторые видеокарты, такие как Geforce 7800 GS, были оснащены Molex.

Однако их энергопотребление ограничено, поэтому в настоящее время большинство их функций заменено кабелями PCI-E и кабелями SATA. Осталось только питание корпусных вентиляторов.

Благодаря скошенной стороне вы не ошибетесь при подключении кабеля Molex. Имейте в виду, что их может быть очень трудно отделить.

Разъем SATA



Разъем SATA сделал Molex устаревшим. Все современные DVD-плееры, жесткие диски и твердотельные накопители питаются от питания SATA.

Благодаря своей L-образной форме разъем питания SATA можно подключить только правильным образом.

Разъем Mini-Molex / Floppy

Полностью устарел, но некоторые блоки питания все еще поставляются с разъемом mini-Molex. Эти ребята использовались для питания дисководов гибких дисков. Для тех из вас, кто не помнит; это были квадратные магнитные диски, которые могли содержать до 1,44 МБ данных. В основном они были вытеснены USB-накопителями.

Адаптер: Кабель питания Molex — SATA

Старый блок питания или просто не хватает необходимого количества разъемов питания SATA? Используйте разъем Molex-SATA для питания вашего последнего жесткого диска.

Адаптер: Molex к 6-контактному разъему PCI-E

Нужен еще один кабель PCI-6 для питания графической карты? Используйте переходник «2x Molex на 1x PCI-E 6-pin».
