Содержание

Размер розетки с рамкой

Довольно часто, на этапе проектирования или монтажа электропроводки, необходимо заранее знать размер розетки с рамкой, например, для выбора оптимального места её расположения. Что такое электрическая розетка, зачем она нужна и многое другое – я уже рассказывал ЗДЕСЬ.

Сложность заключается в том, что зачастую, в зависимости от производителя и модели, внешние габаритные размеры розеток могут значительно различаться. И обычно, до конца ремонта, вы сами не знаете конкретную модель, которая будет установлена, а идёте выбирать розетки и выключатели уже перед самым монтажом.

Сразу хочу отметить, что основные размеры встраиваемой розетки, её видимой части, формируются за счет рамки. Более наглядно, это показано на изображении ниже. Такая рамка универсальна и подходит ко всем компонентам этой серии электроустановочного оборудования – для выключателей, переключателей, диммеров и конечно же розеток.

Каждое свободное место у такой рамки, называют постом, так, например, рамка на две розетки называется двухпостовая и т. д.



Размер современной розетки с рамкой


Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena. Эти розетки одни из лидеров рынка электроустановочного оборудования – это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм, глубина самого механизма 43 мм



Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке – высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм, глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм, глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena – это тот необходимый средний показатель, на который можно всегда ориентироваться.

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.


Универсальная формула расчета ширины рамок для электрических розеток


Ширина многопостовой рамки = Ширина одинарной + (Количество розеток-1)*71

Допустим, нам нужно узнать размер четырехпостовой рамки для розеток Schneider Electric Sedna, расчет получается следующий:

Ширина 3х постовой рамки = 80мм+(2-1)*71=151мм

Получается, что размер трех постовой рамки Schneider Electric Sedna 82мм х 151мм х 7мм

Итак, если вы точно не знаете какие у вас будут розетки, ориентируйтесь на размер 82мм на 82мм, как у серии Legrand Valena для одинарной рамки, ширину же многопостовой рамки, всегда можно расчитать по формуле.

Если же вы не нашли информацию в сети по интересующму вас размеру розеток с рамкой конкретноей модели, пишите мне в комментариях к статье и я обязательно постараюсь перативно помочь. Кроме того, задавайте вопросы, оставляйте ваше мнения, поправки!

Диаметр подрозетника, его размеры и особенности установки

Содержание:

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

  • розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

  • выключатели;
  • регуляторы и панели управления для настройки электрических приборов;
  • клеммные колодки;
  • диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

  • ДВП;
  • фанера;
  • ДСП;
  • вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

  1. Круглыми – изделия универсального назначения, самые востребованные.
  2. Квадратными – отличаются большей вместительностью.
  3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
  4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

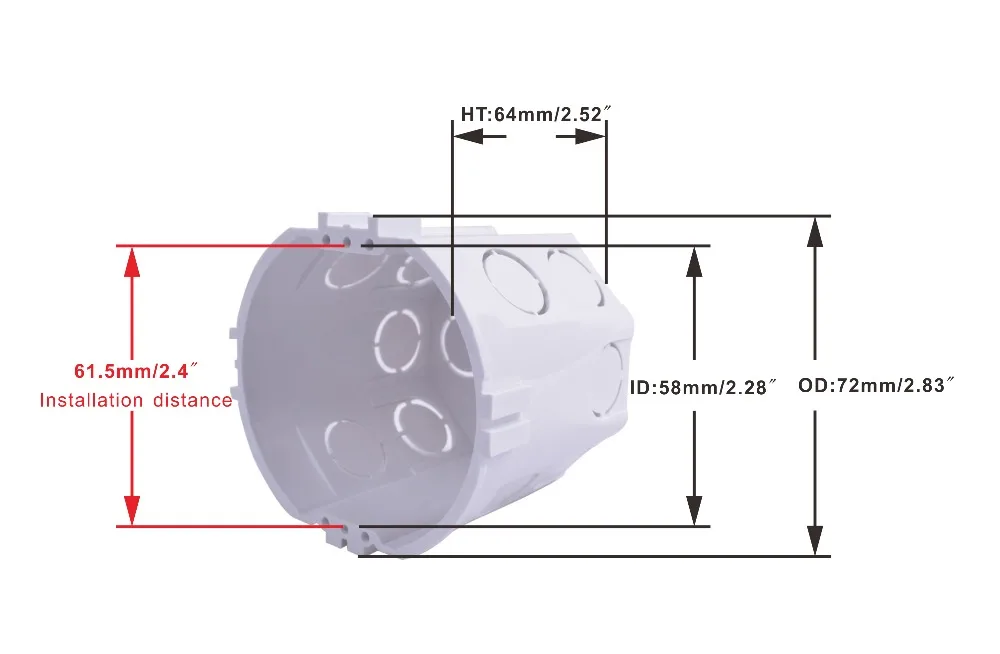

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

  1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
  2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

  1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
  2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

  1. Высота.
  2. Ширина.
  3. Глубина.
  4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Назначение подрозетников


Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Разновидности и классификация

В зависимости от материала, формы, особенностей конструкции и параметров выделяются различные виды подрозетников.

Материал изготовления

Производители выпускают несколько моделей:

  • Пластиковые – удобные и практичные изделия, устойчивые к воспламенению. Негорючесть материала позволяет применять его на поверхностях из дерева;
  • Металлические – при нагреве проводят электрический ток. В настоящий момент практически не используются, за исключением домов из древесины.
  • Деревянные – промежуточный вариант, допустимый при черновом обустройстве открытой проводки.

Форма изготовления

Подрозетник может иметь различную форму, чаще всего это:

  • Круглые – подходят для сбора групповых выключателей и розеток. Под них легче проделать штробу.
  • Квадратные – вмещают 1-4 механизма, позволяют укладывать провод с запасом. В них часто ставятся элементы системы «умный дом», диммеры.
  • Овальные – вместительные, рассчитанные на 1-5 механизмов.

Отличия по системе фиксации

Выбрать крепеж подрозетника лучше в зависимости от поверхности для установки (пустотелые или полнотелые стены). По способу закрепления изделия бывают:

  • с лапками-распорками – предназначены для установки внутрь пустотелых стен;
  • с ушками под саморезы для фиксации розеток и выключателей;
  • с несъемными соединительными тоннелями – для объединения нескольких деталей в блоки.

Подрозетник без крепежа устанавливается на алебастр.

Характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Подрозетник – монтажное приспособление, предназначенное для надежного закрепления электроустановочных изделий скрытой проводки. Независимо от того, проводится ли установка одиночного или группы подрозетников, перед их монтажом проводится штробление стен. При заглублении в кирпичную или бетонную стену эти монтажные коробки или стаканы закрепляются алебастром. Крепление подрозетника в перегородках и фальш-стенах из гипсокартона производится с помощью регулируемых распорных лапок. Практически все стройматериалы и плитные варианты, используемые в черновой обшивке стен, пригодны для установки в них подрозетников. В линейке изделий для скрытой проводки можно найти варианты для обустройства бревенчатых и брусовых построек. Подрозетники применяются для установки единичных выключателей, силовых точек и блоков розеток. В ходе эксплуатации “расшатавшийся” механизм проще подтянуть в подрозетнике. С его применением быстрее и аккуратней производится установка. Функциональное назначение. Специфика установки подрозетников. Скрытая проводка в кирпичной стене. Фиксация в стене из гипсокартона. Группа подрозетников в обшивке из ОСПБлок розеток в стене бревенчатого дома. Устройство силовой точки в подрозетнике. Надежная фиксация механизмов

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

  • конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
  • стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком –  пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

При групповой установке нескольких круглых подрозетников, один из них, имеющий увеличенную глубину, может помимо своего основного предназначения, служить в качестве распределительной коробки

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Размеры подрозетников и коронок


В стенах из различных материалов применяют специальные коронки, чтобы просверлить нишу под коробку. Подрозетники бывают открытого и скрытого типа, в первом случае сверление не потребуется. Во втором варианте необходимо узнать диаметр корпуса под розетку, чтобы правильно выбрать размер коронки.

Последствия неправильно выбранного диаметра коронки:

  • Если купить инструмент с узким сверлением, дополнительно придется разбивать нишу, чтобы корпус встал на свое место.
  • В просторное отверстие нужно монтировать изделие, заделывая пустоты алебастром или другим видом раствора, что приведет к ослаблению крепежа.

Различают конструкции коронок, предназначенных для сверления бетона, кирпича и гипсокартона. По форме они круглые, отличаются диаметром и напайками на режущих гранях.

Коронки для подрозетников бывают разборные и неразборные. В первом случае конструкция подлежит ремонту, если износились или сломались запчасти. Во втором устройства рассматриваются как одноразовые.

Диаметр

Поперечное сечение коробок под монтаж розеток стандартизировано.

Диаметр подрозетника по внутреннему сечению:

  • Установочныекоробки обычного размера имеют одинаковый диаметр 68 мм. Это объясняется сочетаемостью с конструкцией розеток, выключателей, регуляторов. У этих электроприборов есть крепежные части, размах которых рассчитан на такие размеры.
  • Распаечные, распределительныекорпуса имеют размеры от 60 до 100 мм.

Для выборки ниш под розеточные корпуса применяют коронки диаметром 70 и 75 мм. Во втором случае потребуется крепление коробки не только метизами, но и слоем алебастра.

Иногда в старых домах стоят подрозетники, установочные размеры которых по ранее действующим нормативам отличаются от действующих в большую сторону. Такие коробки могут быть по ширине 72 – 75 мм. Если подрозетник нужно поставить на это же место, возникает проблема, так как после демонтажа старой коробки остается большая ниша.

Если позволяет глубина старого подрозетника, новый устанавливают непосредственно в него. Обычно такие изделия выполнены из металла и чаще не имеют дна. Новый элемент монтируют с помощью саморезов к стенкам старого. При этом не забывают, что нужно оставить место для бокового выведения кабеля.

Глубина


Кожух с дном под розетку имеет глубину 45 мм. Это стандартная глубина подрозетника, которая не меняется у разных моделей. Для сверления потребуется оснастка, которая может выбирать материал стены на такую глубину.

Иногда встречаются варианты, когда требуется большая глубина:

  • используют дополнительный корпус без дна;
  • вначале формируют глубокую нишу (по расчету), используя сверлильную коронку несколько раз;
  • в отверстие, глубоко утапливая, ставят корпус с дном, закрепляют его метизом (дюбелем) к основанию;
  • сверху, ближе к краю устанавливают добавочный кожух, который дна не имеет;
  • его также фиксируют к стенкам отверстия, сбоку заводят провода.

Установка корпуса с дном может не понадобиться, если требуемая глубина подрозетника немного превышает размер элемента без дна. В этом случае под деталь формируют нишу требуемой глубины, а подрозетник устанавливают на нужную глубину.

Межосевое расстояние и другие параметры


При монтаже одиночного подрозетника с его боков срезают квадратные ушки, чтобы они не мешали работе по установке. Если ставят несколько кожухов сразу (под пару розеток или выключателей), такие крепежные детали помогут скрепить подрозетники друг с другом. Такие замки удобны, т. к. при их использовании соблюдается межосевой промежуток.

Расстояния, которые нужно выдерживать:

  • межосевое расстояние между подрозетниками в блоке должно быть строго 71 мм;
  • при фиксации в гипсокартоне отверстие делают точно 68 мм, если сделать больше, крепежные лапки провалятся в материал вместе с кожухами;
  • расстояние от оконного откоса до первой электророзетки из общей группы не должно быть меньше 15 – 20 см;
  • розетки устанавливают на высоте от пола на 30 см, выключатели — на 90 см, регуляторы — 150 см.

Если ставят подрозеточные коробки без соединительных замков, межосевое расстояние выставляют самостоятельно с помощью рулетки.

Стандартные диаметры подрозетников не такие уж и стандартные

Стандарт делится на диаметры:

  • самые ходовые в магазинах 68мм, по факту 67-68мм (т.е. почти 7 см)
  • и 70мм. Но стоит брать во внимание один момент: 70мм – это диаметр у основания, но с учетом коёмочек-ребер по факту все 75мм. И когда нужно плотно установить именно 70 диаметр, все выступы (по 2,5 мм с каждой стороны) нужно срезать, и только тогда он плотно садится.

Это два самых универсальных размера. Реже встречаются подрозетники диаметром 65 и 75 мм. Это что касаемо диаметра.

Но также есть разделение и по глубине.

Популярные размеры подрозетников 40 мм (по факту около 4 см) в глубину (на фото зеленый), а есть подрозетники на 45-46мм (пускай будем считать, что 4,5 см).

Неглубокие актуальны при установке в сквозную розетку, когда стенка узкая (читать, тонкая), что часто встречается в современных новостроях. Бывает даже по 8 см. И в такую стену два подрозетника напротив друг друга просто не встанут целиком, чтобы не выпирать. Как решение, используются два вот таких по 40мм: один с одной стороны, второй с обратной стороны – как раз получается толщина стены.

Это лучше чем купить обычные глубокие подрозетники и потом думать как аккуратно частично срезать у них задники (дно).

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

  • Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
  • Защита розетки от влаги, пыли, мелкого мусора
  • Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
  • Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
  • Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Технические требования

Подрозетники в бетон на современном рынке представлены в большом разнообразии. Каких-либо четких правил и параметров по их выбору нет. Главное – высокое качество исполнения и безопасный (негорючий, прочный) материал. При выборе изделий нужно помнить об основных положениях и нормах пожарной, электробезопасности.

Монтаж подрозетников в бетонном монолите осуществляется по аналогии с установкой распределительных коробок. Правильные места расположения и оптимальные расстояния указаны в СНИП.

До выбора монтажных коробок и их установки необходимо рассмотреть весь ряд имеющейся на рынке продукции и выбрать действительно качественные, произведенные по всем правилам изделия. Некоторые из норм стоит выделить отдельно.

  • Прочный материал – должен быть достаточно крепким, чтобы компенсировать усилия, действующие на коробку в момент вытягивания вилки из розетки. Коробка должна максимально прочно крепиться в монолите бетона, не вылетать с розеткой вместе. Чтобы фиксация была более надежной, монтируемый подрозетник в бетон обязательно оснащается специальными зацепами (ребрами/пазами).
  • Наличие технологических отверстий в коробке, предназначенных для заведения проводки вовнутрь подрозетника.
  • Пластик, из которого производится коробка, должен демонстрировать диэлектрические свойства, стойкость ко влаге и разнообразным агрессивным внешним факторам.
  • Для обеспечения большей прочности фиксации в монтаже используют строительный гипс или алебастр (смеси, по консистенции напоминающие пасту) – после того, как они полностью высыхают, корпус подрозетника извлечь из стены уже невозможно.
  • Внутри коробки выполняются с ребрами для большей прочности крепления розеток. Изделия из металла старого типа были гладкими, что нередко становилось причиной выпадания розетки из гнезда.
  • Дополнительно многие подрозетники под бетон производятся со специальными отверстиями для винтового крепления.
  • Соблюдение пожаробезопасности – материал, из которого сделаны короба, должен быть негорючим, чтобы даже в случае появления пламени оно было локализовано и не пошло по помещению дальше.
  • Желательно, чтобы были выполнены специальные элементы для крепления фиксаторов – так можно собирать блоки с любым числом подрозетников (двойные, тройные и т.д.).

Выбирая подрозетник под бетон, необходимо также обратить внимание на размер/диаметр, качество материала, наличие/отсутствие каких-либо дефектов, брака в конструкции, соответствие нужным параметрам и требованиям.

Коротко о главном

Диаметр приобретаемого подрозетника зависит исключительно от розетки, которую в нем будут крепить. Чтобы убедиться в том, что они походят друг к другу, желательно покупать их в одном магазине или не стесняться приносить с собой розетку и примерять.

Отверстие в стене может быть сделано немного большим, чем диаметр самого подрозетника или точно по его размеру. Это зависит от того, будет ли использоваться раствор для его крепления в стене.

Минимальное расстояние между розетками определяется по их декоративным крышкам – если розетки будут располагаться вплотную друг к другу, то надо замерять расстояние между центрами их крышек.

Предыдущая

РазноеПри включении бойлера выбивает автомат в чем проблема?

Следующая

электрика домаСистема заземления TT в частном доме

Типы электрических розеток — 15A 20A TL GFCI AFCI Round Square

Сравните типы электрических розеток, чтобы найти вилку или розетку подходящего размера для вашего дома или бизнеса. Выберите розетку на 15 А, 20 А, TL (с замком), GFCI, AFCI, 120 В, 240 В, круглую или квадратную розетку в зависимости от потребностей, стиля и текущих соображений безопасности.

Основные типы розеток

Двойные розетки имеют центральное отверстие для винта.

Правильная пластина представляет собой двустороннюю крышку.

Уже довольно давно это стандартная розетка в домах США.

Каждая розетка в дуплексной розетке имеет длинную (нейтральную) прорезь (видна с правой стороны каждой вилки), более короткую (горячую) прорезь (показана слева) и полукруглое отверстие для заземления (вверху каждой розетки).




В некоторых очень старых домах вы можете найти винтажную квадратную розетку, подобную этой.


Типы блочных розеток

Современные розетки представляют собой устройства прямоугольной формы, которые подходят к кулисным крышкам.

Их часто называют блочными розетками, декораторскими розетками или розетками «Декора».

Термин «Декора» является торговой маркой Левитона, хотя он часто используется взаимозаменяемо с термином «рокер» для обозначения большего прямоугольного отверстия в пластине переключателя.


GFCI означает прерыватель цепи замыкания на землю. Этот тип розетки снизил риск поражения электрическим током за счет отключения питания, если он обнаружит, что электрический ток проходит через какой-либо ненормальный путь к земле (например, через воду или человека).

Он работает, контролируя количество тока, протекающего от горячего к нейтральному. Если устройство GFCI обнаруживает какой-либо дисбаланс, оно отключает цепь, отключая питание розетки.

Розетки GFCI имеют кнопки проверки и сброса в центре. Они необходимы в ванных комнатах, возле кранов на кухне и на открытом воздухе.

Правильная крышка представляет собой пластину кулисного переключателя.


AFCI (прерыватель цепи дугового замыкания) защищает от потенциальных электрических пожаров, обнаруживая искрение в проводке и розетках.

Когда электрические провода повреждаются (например, шнур будильника защемляется между мебелью и стеной), ток должен пройти через разрыв в проводе, чтобы замкнуть цепь.

Это основная причина электрических пожаров в домах.

Розетки

AFCI предназначены для обнаружения дугового разряда и отключения питания в случае обнаружения.



Сила тока розетки

Бытовые розетки выпускаются в версиях на 15 или 20 ампер, при этом 15 А является стандартом для американских домов.

Найдите горизонтальную прорезь, ответвляющуюся от одной из вертикальных прорезей, чтобы определить розетку на 20 А.


Розетки на 30 и 50 А используются для питания крупных бытовых приборов.

Эти емкости предназначены для сушилок в прачечных, плит на кухнях и больших электроинструментов, используемых в домашнем гараже.

Крышки розеток на 30 А.


Розетки с защитой от несанкционированного доступа

Розетки с защитой от несанкционированного доступа были созданы для безопасности детей.

Глядя на эти розетки, вы можете видеть, что внутри слотов есть механизм шторки, блокирующий доступ, если не вставлена ​​двухштырьковая вилка.

Розетки с защитой от несанкционированного доступа (TR) помогают защитить детей, предотвращая попадание таких предметов, как невидимки или ключи.

Выбор подходящего размера крышки для розетки выключателя

Иногда дом нуждается в реконструкции для небольшого улучшения, в других случаях реконструкция может заключаться в ремонте сломанных участков. Крышки распределительных щитков — это одна из вещей, которую следует учитывать при украшении вашего дома. Тем не менее, есть определенные вещи, которые следует учитывать, например, правильный размер крышки розетки выключателя.

При выборе подходящей крышки розетки выключателя для дома необходимо учитывать такие факторы, как цвет и ориентация. Ниже приведено основное руководство, которое поможет вам выбрать крышки для розеток выключателя.

Различные крышки для розеток выключателей

Существуют различные варианты крышек для пластин выключателей. Например, крышка розетки выключателя Decora и крышка дуплексной розетки. Обе крышки отличаются тем, что розетка Decora используется для двух розеток, а дуплексная розетка – для одной розетки. Тем не менее, оба типа розеток бывают трех разных размеров. Поэтому, выбирая правильный размер крышки розетки выключателя для вашего дома, убедитесь, что вы описали тип, а также правильный размер. Помните, что существует несколько вариантов крышек для розеток, так что хорошо изучите их.

Ориентация пластины

При выборе правильного размера крышки выключателя освещения учитывайте ориентацию пластины. Крышки выходных отверстий различаются по ориентациям. Например, декоративные крышки выключателей имеют один тип ориентации — портретную, в отличие от обычных крышек для розеток. Это связано с конструкцией декоративных крышек розеток, которые вы используете в качестве ориентира. Световые крышки имеют разную ориентацию, несмотря на разные размеры. Например, обычную крышку выхода света можно поворачивать во всех направлениях, поскольку она не имеет какой-либо существенной конструкции в верхней части крышки. Поэтому выберите правильный размер и тип ориентации, соответствующий вашему вкусу и предпочтению.

Цвет тарелки

Для создания сложного домашнего декора большое значение имеет цвет тарелки. Последнее, чего вы хотите добиться, — это подходящего размера для крышки розетки выключателя, но неяркого цвета. Поэтому подумайте о выборе правильного цвета, который будет привлекать внимание. Если стены в вашем доме тусклые, рассмотрите возможность замены соответствующей крышки переключателя, чтобы дополнить ваш домашний декор. Крышка розетки выключателя нужного размера и красивого цвета вызовет зависть у ваших друзей.

Составьте список

При реконструкции или изменении домашнего декора в каждой комнате в доме требуется от двух до трех настенных панелей. Перед покупкой обязательно укажите, сколько крышек для пластин будет достаточно. Зная, какое тарельчатое покрытие вам нужно для всего дома, вы сможете рассчитать стоимость.

В связи с этими и многими другими факторами выбор правильного размера крышки розетки выключателя является первостепенной задачей. Вы не хотите тратить свои деньги, покупая неправильный размер. Выбор правильного размера крышки розетки выключателя сэкономит деньги, и ваш проект реконструкции будет завершен вовремя. Принимая во внимание другие факторы, вполне вероятно, что вы также добьетесь красивого домашнего декора. Свяжитесь со складом Wallplate Warehouse, чтобы получить крышку розетки выключателя подходящего размера.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
