Содержание

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.

Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

  • внешний диаметр (d2)
  • глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения.

К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.


Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.


Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке.

При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника.

Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.


  • Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

  1. Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

  • Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».
  • Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Коронка по гипсокартону

  1. Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.
  2. Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).
  3. Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.

Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

  • Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.
  • Отверстия для подрозетников готовы.

Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т.к. они мешают при установке подрозетника в высверленное отверстие.

  1. Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.
  2. Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.
  3. Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.
  4. Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.

п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

  • Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.
  • Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене.

Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

  1. При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.
  2. После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т. к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

  • Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка подрозетников

Перед установкой подрозетника (монтажной коробки) нужно в первую очередь подготовить необходимый инструмент и материалы. Если уже проложен провод, он должен быть обесточен или заизолирован.

Установка подрозетников в бетон

Начинаем с разметки. Как правило, розетки располагают на расстоянии 25-30 см от пола, выключатели примерно 90 см от пола. Если розетка устанавливается над рабочей поверхностью кухни, то её расположение должно быть на расстоянии 15-20 см от столешницы.

После того, как расположение электроточки определено, с помощью пузырькового уровня чертим на стене горизонтальную линию и отмечаем на ней расстояние между подрозетниками.  Для этого нужно отметить две точки на линии, которые будут центрами будущих углублений. Расстояние между точками 71 мм .

Для бурения углублений используется специальная коронка для подрозетников с зубьями из твёрдого сплава. Диаметр коронки по бетону для подрозетника  примерно 85 мм.

Чтобы ускорить процесс и обеспечить более точное вхождение коронки, предварительно делаем отверстия с помощью перфоратора и бура

диаметром равным диаметру сверла в коронке. От вибрации очень часто у коронки откручивается прижимной болт для сверла. Чтобы этого не происходило, его можно зафиксировать с помощью изоленты. Если Вам нужно пробурить большое количество углублений, лучше использовать мощный перфоратор (лучше SDSmax). Можно использовать и безударное сверление.

Для безударного сверления используют алмазные коронки сухого сверления и мощную высоко-оборотистую дрель, желательно от 1.5 кВт и от 3000 об/мин без нагрузки. Диаметры коротких коронок, выпускаемых для сверления отверстий под подрозетники: 68 и 82 мм. Преимущества безударного сверления: малый уровень шума и вибрации, высокая производительность, способность резать армированный бетон.

Недостаток такого способа – дороговизна.

После работы коронки, с помощью зубила и молотка или перфоратора с зубилом убираем бетон из углублений. Проверяем, чтобы подрозетники свободно входили в углубления. Для лучшего сцепления строительного гипса и бетона углубления обрабатываем грунтовкой. Можно просто смочить водой. Теперь углубления готовы для установки подрозетников.

Так выглядит подрозетник и соединитель. В продаже существует огромный ассортимент подрозетников: с соединителями и без, округлой и квадратной формы, для установки в гипсокартон и бетонные стены. Перед монтажом необходимо вырезать в подрозетниках отверстия для провода.

Теперь нужно приготовить строительный гипс. Для этого разводим его водой так, чтобы смесь была похожа на густую сметану. Заполняем углубления гипсом примерно на одну треть и размещаем коробки, вдавливая их в раствор заподлицо с поверхностью стены или чуть утопив. Край подрозетника ни в коем случае не должен выступать за поверхность стены.

Проверяем положение подрозетников по горизонту, ориентируясь на, ранее сделанную на стене, разметку. С выравниванием подрозетников лучше поторопиться, так как гипс схватывается очень быстро. После частичного схватывания, шпателем, как скребком убираем лишний раствор с поверхности стены и чистим подрозетники от попавшего через щели гипса.

Всё, подрозетники установлены. В стене из кирпича, шлакоблоков, гипсовых плит и газобетона коробки монтируются аналогично.

  • Установка подрозетников в гипсокартон
  • В стену из гипсокартона монтаж подрозетников гораздо проще. Для этого существуют специальные подрозетники с «лапками» прижимающими его к листу гипсокартона

с обратной стороны. На стене делается разметка аналогичная предыдущей, с помощью обычной дрели и коронки для гипсокартона делается отверстие. В случае установки двух и более розеток в блоке, расстояние между центрами так же должно составлять 71 мм, только диаметр коронки должен быть равен диаметру подрозетника — 68 мм.

Ещё нужно обратить внимание на расстояние между основной стеной и стеной из гипсокартона, чтобы хватило глубины для установки коробки, в противном случае основную стену придётся поддалбливать с помощью перфоратора или зубила. Если гипсокартон смонтирован в два слоя на профиль 60×27 мм, проблем с глубиной возникнуть не должно.

Глубина коробки составляет 47 мм.

  1. Также посмотрите видео про установку подрозетников в гипсокартон:
  2. Установка подрозетников в старом фонде

Теперь рассмотрим сложный случай. Старый фонд с деревянными оштукатуренными перегородками. В таких стенах даже кабель в гофрированной трубке не уложить, толщины штукатурки не хватит, придётся убирать дранку и выпиливать в доске штробу. Для кабеля это конечно не обязательно, его можно и так уложить, а вот коробку для розетки или выключателя всё равно придётся утапливать.

Помочь нам в этом может коронка по дереву и дрель. Цена такого набора коронок невысокая и продаётся она почти в любом строительном магазине. Дрель лучше всего использовать с низкими оборотами с дополнительной рукояткой, это так называемая сверлильная машина. Такие дрели ещё используют с миксером для размешивания растворов. Но можно обойтись и обычной дрелью.

Перед началом работы в месте установки удаляем штукатурку и делаем разметку, как в примере с бетонной и стеной. Дрелью с коронкой сверлим углубление. С помощью стамески и молотка выдалбливаем сердцевину углубления. Если для подрозетника не хватает глубины, повторяем эту процедуру. Углубление делаем немного глубже подрозетника, примерно на 5 мм.

Готовим раствор строительного гипса. Затем шпателем наносим его на заднюю часть монтажных коробок и монтируем их в углубления заподлицо с поверхностью стены. Выравниваем по горизонтали и ждём, когда схватится гипс. После этого, саморезами по дереву прочно крепим их к стене и заштукатуриваем пространство между подрозетниками и стеной.

И наконец, последнее. Если розетки и выключатели устанавливаются во влажных помещениях, без гидроизоляции стен, или вне помещения, вместо гипса желательно использовать ремсостав на цементно-песчаной основе.

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой.

При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке.

Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии.

При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость.

Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр.

Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Подрозетники для бетона: как установить

Размещаются такие изделия в зонах подключения выключателей, датчиков движения, розеток к электрической сети. В общем виде подрозетники для бетона представляют собой круглые или квадратные коробки с отверстиями в открытом корпусе для подсоединения кабелей и элементов проводки. Надежность фиксации приборов обеспечивают вырезы в коробке.

Популярность скрытого вида проводки обуславливает необходимость установки монтажных коробок, которые применяются при любом ремонте помещения. Правильность выполнения этой работы обеспечит надежность эксплуатации и поможет избежать передавливанию или разрывов проводки, приводящих к выходу из строя розеток. Важный момент – обеспечение требований по электробезопасности.

Самые популярные размеры:

  • внутренний диаметр устройства – 60 и 68 мм;
  • диапазон глубины – 25-80 мм;
  • стандартное межосевое расстояние – 71мм.

Монтажники считают наиболее удобными габариты 68х45 мм, с полипропиленом в качестве исходного материала. Все работы по креплению выполняются саморезами. Формирование блоков происходит при помощи заранее подготовленных кабелей или с применением корпусных каналов. Рекомендуемый, как наиболее удобный, метод сборки – это монтаж устройства с полной заводской комплектностью.

Как устанавливать подрозетники в бетон

Перед началом работы рассмотрим основные способы выполнения монтажа:

  • фиксация подрозетника в нишах раствором гипса. Для этого в стенах заранее пробиваются отверстия для установки;
  • метод фиксации корпуса распорными лапками в подготовленных выемках стеновой поверхности;
  • замена подрозетников на конструкции соответствующих размеров.

Важный момент – тщательная разметка места установки. В этом случае учитываются особенности интерьера, действующие нормативы технического плана и безопасности. Процедура выглядит достаточно просто – на предусмотренном расстоянии от пола отмечается центр размещаемого устройства, который поможет начертить круг с параметрами подрозетника.

20 см – рекомендуемое расстояние к розетке от дверей.

Работа с перфоратором для обустройства ниши в бетоне

В этом случае имеется определенный алгоритм выполнения работы. Укомплектуем набор требуемых материалов и инструментов:

  • перфоратор с бурами диаметром 8 мм;
  • обычный карандаш;
  • рулетка или линейка;
  • коронка с диаметром 68-70 мм;
  • насадка в форме лопатки;
  • обычный уровень.

Для определения центра коронки на стене наносим точку карандашом. Если требуется установка блока из нескольких устройств, разметка начинается с крайнего из них.

Уровень применяется для нанесения линии через центр блока, равной его общей длине. Затем поочередно находим центральную точку для каждого элемента в отдельности.

Для этого понадобится рулетка с соблюдением расстояния 71 мм между соседними точками.

Отверстия проделываются отдельно в каждом намеченном центре после насадки 8-миллиметрового бура на перфоратор. Затем, получив глубину выемок 5-6 см, намечаются размеры под устройство коронкой по бетону. Теперь как можно компактнее бурятся отверстия по имеющемуся контуру. Минимальное количество выемок составляет 12 штук. Таким образом будущее обустройство ниш происходит гораздо легче.

Вначале используем коронку для углубления на 5-6см, а затем устраняем ненужный бетон из отверстий с применением насадки в виде лопатки. При стандартном диаметре подрозетника 67 мм коронка обычно выбирается 70 мм.

По глубине ниша должна обеспечить свободное расположение устройства с запасом 4 мм.

Работа с использованием болгарки

Этот вариант позволит гораздо быстрее выполнить процедуру подготовки ниши, но сопряжен с большим загрязнением помещения. Методика проведения хорошо знакома всем, кто пользовался болгаркой – в местах разметки делаются разрезы в самых разных направлениях. Далее для получения необходимой глубины зубилом устраняются куски материала.

Не упустите из внимания важный нюанс – проверьте правильность установки после завершения работ. Пластмассовый корпус должен иметь максимально плотную фиксацию и полностью входить в нишу. В отверстие тыльной стенки подрозетника заводится кабель для обеспечения электропитания розетки.

Крепление гипсовым раствором установленного устройства – заключительная стадия монтажных работ. После высыхания производится очистка корпуса от излишков материала.

Особенности приготовления раствора

Для приготовления вам понадобится:

  • тара для выполнения перемешивания;
  • алебастр, медицинский или строительный гипс.

Сухая смесь в небольшом объеме насыпается в емкость. Понемногу добавляем воду, ритмично смешивая состав. Идеальным считается получение сметанообразной, полностью однородной массы.

Приготовление надо выполнять маленькими порциями по причине быстрого, буквально за пару минут, затвердевания раствора.

[embedded content]

Фиксация подрозетника

В качестве своеобразной грунтовки отверстия выступает обыкновенная вода, которой перед монтажом подрозетника обильно смачивается поверхность ниши. Для хорошей пропитки достаточно 4-5 минут. Затем свежий раствор наносим вовнутрь шпателем. И в завершение аккуратно вставляем устройство с заведенным в него проводом в отверстие. Через имеющиеся прорези раствор выдавливается наружу.

Тщательно выравниваем подрозетник, чтобы он был в погруженном состоянии, а винтики были в отношении пола в горизонтальной плоскости. Правильность монтажа определяется приложенным по диагонали к изделию уровнем. Пока гипс полностью не затвердеет, не следует двигать стаканом в нише. В завершение соскребаем остатки застывшего раствора.

Новые модели обладают такими положительными свойствами, как диэлектрические характеристики, надежность крепления раздвижных лапок, они стойки к воздействию коррозии и имеют большой эксплуатационный ресурс.

Размер подрозетника стандартный

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

  • Монтаж одиночного подрозетника
  • Монтаж нового подрозетника в старый
  • Установка блока подрозетников
  • Монтаж подрозетника на прочие поверхности
  • Расположение провода в подрозетнике
  • Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

  • Уровень;
  • Карандаш, кисточка/пульверизатор, маленький шпатель;
  • Зубило;
  • Молоток;
  • Дрель с круглой насадкой, имеющая диаметр 68 мм;
  • Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

  • Монтаж нового подрозетника в старый
  • Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.
  • Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка.

Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены.

Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании.

Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей.

Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

Рейтинг перфораторов Hammer

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции.

Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра.

При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм.

Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве.

Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки.

Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут.

При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место.

При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде.

Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки.

По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью.

Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник.

Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены.

Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка.

В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку.

Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место.

В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке.

При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм.

По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм.

При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение.

Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Виды подрозетников по бетону, их размеры и установка

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

  1. Панели управления электрическими приборами.

  2. Диммеры — регуляторы интенсивности света.

  3. Штепсельные розетки.

  4. Клеммные колодки.

  5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

  • Круглые. Самые популярные и универсальные.
  • Квадратные. Более вместительные.
  • Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.
  • Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

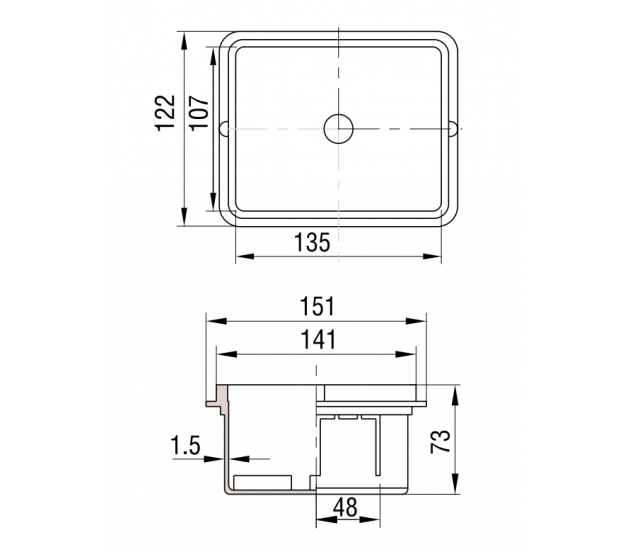

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

  1. Ширина и высота.

  2. Глубина.

  3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

  • Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.
  • Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

  1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

  2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

  3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

  • Розетки в жилых помещениях — 30 см от пола.
  • Выключатели и диммеры — 90 см от пола.
  • Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

  1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

  2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

  3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон

Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая

Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Разметка стен и подготовка отверстий

Разметка и вырезание отверстий под розетки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:

  • до центра отверстия розетки 30 см;
  • до центра выключателя 90 см;
  • для стиральной машины один метр;
  • для кухонного стола 1м 20 см;
  • не ближе, чем 20 см до дверного проема;
  • расстояние до газовых коммуникаций не менее 50 см.

Пропитка гипсокартона грунтовкой

Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону

Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.

Разметка стен для установки подрозетников

Установка подрозетников в гипсокартон начинается с разметки перегородок

В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников

Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.

Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.

Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников, при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.

Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.

Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.

Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры

Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.

После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

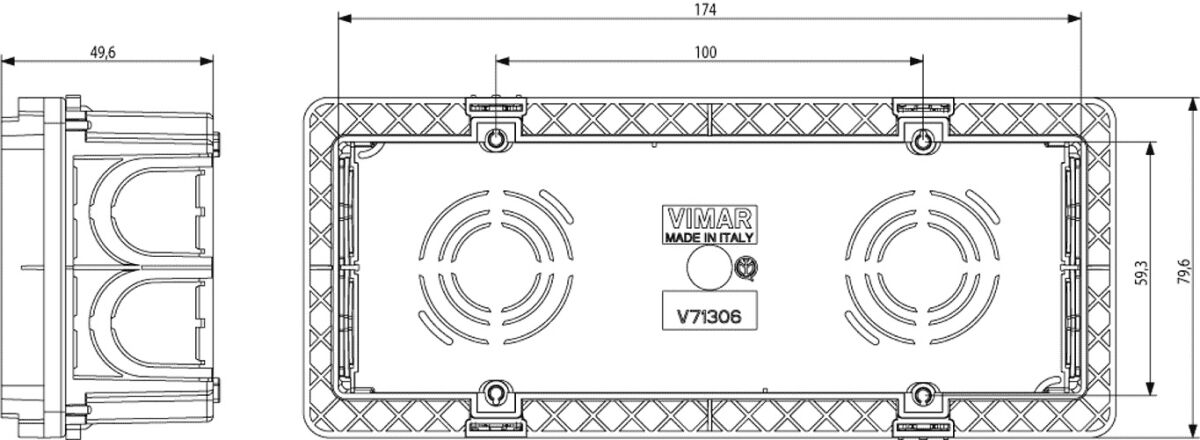

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки

С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

  • Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
  • С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
  • Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

И первая из них: это выбор по стоимости

Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите – разница есть. Чем они похожи и чем различаются?

Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.

Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.

Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.

Тоже самое вроде бы и у Schneider Electric – переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.

Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».

В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.

Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.

Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте – механизм прямо вместе с рамкой можно подогнать по высоте уже после установки – т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.

Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) – вы можете это исправить за счет хода механизмов по высоте (до 20мм !).

В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» – 5 мм, потому что у них свободного места практически нету.

Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.

А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.

Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.

Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.

Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).

Но опять же цена – как «ложка дёгтя». Все всегда хотят сэкономить

И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Назначение и функции подрозетника

Монтажные коробки выполняют не только функцию крепежа, но и защищают от возгораний, обеспечивают надежную изоляцию соединений. Самые первые конструкции подрозетников были металлическими, а затем стали изготавливаться из пластика. Данный материал отличается высокой технологичностью, низкой стоимостью, а коробки, выполненные из него, обладают всеми необходимыми качествами.

Довольно часто возникают ситуации, когда установка розетки сопровождается одновременной заменой подрозетника. Они стоят внутри стены в течение длительного времени, поэтому в процессе эксплуатации невозможно проконтролировать и определить их техническое состояние.

Неисправности выявляются тогда, когда при вытаскивании вилки, вместе с розеткой из отверстия в стене выпадает и установочная коробка. Это может произойти по следующим причинам:

  • Материал стены, служивший основанием для подрозетников, разрушился, что характерно для зданий старой постройки.
  • Установочная коробка не держится, поскольку она изначально была не качественно закреплена в посадочном месте.
  • Низкое качество самого изделия.
  • Частое вытаскивание вилки за провод приводит к постепенному расшатыванию подрозетника и розетки.

Многие хозяева задаются вопросом о необходимости использования установочных коробок. Некоторые из них выполняют монтаж розетки прямо в стене, без подрозетника. Однако это не дает гарантий надежности и безопасности при дальнейшей эксплуатации.

Поэтому рекомендуется использовать установочные коробки, так как они выполняют несколько важных функций:

  • При монтаже механизм розетки оказывается надежно закреплен внутри коробки и не вываливается. Задача, как закрепить изделие решается с помощью винтов или распорных лапок.
  • В установочную коробку могут монтироваться не только розетки, но и выключатели, а также другие средства коммутации.
  • В некоторых схемах подрозетники выполняют функцию распределительной коробки.
  • Обеспечивается дополнительная изоляция механизма от материала стен. Электрический потенциал с контактов остаётся внутри и не попадает на конструкции стен, которые могут обладать токопроводимостью.
  • Изделия, сделанные из негорючего пластика, надежно защищает от возгораний, а сама конструкция не допускает попадания в розетку пыли, влаги и посторонних предметов.

размеры и виды. Оптимальный диаметр подрозетника.

Во время капитального ремонта часто приходится менять проводку выключатели и розетки. Немаловажную роль при этом играют подрозетники, в которые устанавливаются эти детали. От правильного выбора модели и размера зависит то, как будут держаться и выполнять свою функцию электророзетки.

Стандартные размеры подрозетников

Стандартные подрозетники отечественных производителей имеют наружный диаметр 68 мм, а глубину — 45 мм. Следовательно, наружный диаметр розетки в стене будет составлять 65 мм, а ширина — 40 мм. При монтаже цельным блоком диаметр отверстия в стене должен быть около 71 мм. Однако он может быть иным — 60 или 72 мм по внешней стороне, в зависимости от производителя. Это касается и глубины подрозетников, которая варьируется в пределах 40, 60, а иногда 75-80 мм.

Подрозетники подбираются в зависимости от типа и диаметра розетки. Поэтому кроме стандартных подрозетников, существуют особые модели, встраиваемые в гипсокартонную конструкцию. Их размеры, особенно глубина и фиксирующие элементы, отличаются. Минимальная высота стаканов для гипсокартона может составлять 25 мм.

Подрозетники конкретных производителей

У каждого производителя существуют свои стандарты на розетки и подрозетники. Но все они стараются придерживаться госстандартов, поэтому различия могут быть незначительны. Но если постоянно пользоваться каким-либо отдельным видом розеток, то и подрозетники лучше приобретать этой же фирмы.

На сегодняшний день выделяют несколько популярных брендов:

  • Стандартные стаканы для розеток от российской фирмы производителя Schneider Electric имеют следующие размеры — диаметр 65 мм, а глубина — 45 мм.
  • Тамбовский производитель Hegel придерживается несколько других стандартов. Глубина подрозетников составляет 60 мм, а внешний диаметр — 68 мм. Их часто используют для монтажа переключателей.
  • LeGrand — это французский производитель, занимающий лидирующие позиции по производству и сбыту данной продукции. Внешний диаметр фирменных розеточных коробов составляет 70 мм, при глубине 65 мм. Кроме этого, фирма выпускает подрозетники со стандартными размерами с глубиной стакана в 40 и 60 мм. Такие элементы больше подходят для группированных розеток.

Методика установки подрозетников в стены

Монтаж подрозетников осуществляется в определенном порядке. Но прежде чем начать установку, необходимо убедиться, что короба подходят к розеткам. В противном случае их придется купить в магазине.

После того как место для установки розеток определено, приступают к разметке. Обычно ее наносят на стену простым карандашом. Когда разметка готова, можно начинать штробление, которое обуславливается высверливанием отверстий (ниш) для непосредственной установки стаканов, с учетом прокладки проводов. Для этого обычно используют перфоратор или дрель.

Если отверстия для монтажа розеток готовы, можно начинать установку подрозетников. Если подрозетник не входит в отверстие, его нужно расширить. Однако слишком большое гнездо тоже не нужно, так как розетка будет шататься, и тогда придется делать лишнюю работу — замазывать лишнее пространство гипсом или другим раствором.

Разметка стены для установки подрозетников

Разметка стены под установку розеток осуществляется независимо от наличия проводки и штроб для нее. Если место определено точно, то ниши под кабели можно сделать при сверлении отверстий для монтажа подрозетников.

Точное место для розеток определить сложно, ведь многие хозяева часто делают переустановку мебели. Поэтому розетки монтируют в соответствии с некоторыми правилами:

  1. Для многофункционального применения рекомендуется устанавливать розетки на высоте 30 см от покрытия пола.
  2. Для холодильников или стиральных машин это значение приравнивают к 1 метру.
  3. При установке блочных розеток в фартучной зоне кухни, это расстояние измеряется от поверхности столешниц на уровне 10 см.
  4. Для групповой установки нужно учитывать расстояние между подрозетниками, которое по стандартам должно составлять 71 мм.
  5. Если розетка предназначена для подвесного телевизора, то здесь, скорее всего, нужен индивидуальный подход.
  6. Кроме этого, нужно учитывать боковые и верхние зазоры. От потолка, углов, дверных проемов, расстояние должно быть не менее 15 см. А от отопительных приборов — не менее 50 см.

Как сделать шаблон для установки подрозетников своими руками

Чтобы упростить процесс установки групповых подрозетников используют специальные шаблоны, которые можно сделать собственноручно. Материалы для их изготовления могут быть разными. Могут подойти пластмассовые пластины, обрезки фанеры, металлические или алюминиевые профиля. Также шаблон может иметь различную по сложности форму, это зависит от желания хозяина.

Приспособление может выглядеть в виде прямоугольного трафарета с отверстиями, соответствующими диаметру подрозетников. Они высверливаются на одном уровне, на определенном расстоянии друг от друга (зависит от промежутков между подрозетниками блочного типа). Длина заготовки зависит от количества стаканов в блоке. По краям высверливаются отверстия для фиксации шаблона к стене.

Также можно сделать шаблон, представляющий собой вышеописанную конструкцию, напополам распиленную вдоль. По внешнему виду она напоминает морские волны.

Планка для установки подрозетников

Более простым вариантом блочных шаблонов, является планка для монтажа подрозетников. Обычно ее изготавливают из алюминиевого профиля или уголка. Делается она очень просто. Для стандартных подрозетников подойдет уголок со сторонами в 40 мм. Длина учитывается от количества розеточных стаканов, так чтобы от краев оставалось не менее 10 см для крепления планки к стене.

По центру одного из ребер уголка проводиться горизонтальная линия. Далее нужно приложить блок с подрозетниками и отметить отверстия, под саморезы для каждого стакана. Блок должен располагаться таким образом, чтобы от краев планки получилось одинаковое расстояние. Далее просверливаем намеченные отверстия соответствующего диаметра. На последнем этапе нужно высверлить еще два отверстия по краям шаблона, на которые он будет крепиться к стене.

Данная конструкция не отнимет много времени и облегчит работу. Она позволит ровно выставить подрозетники и зафиксировать, чтобы в процессе накидывания раствора, они не сдвигались.

Монтаж одиночного подрозетника

Перед тем как высверливать стакан для подрозетника необходимо сделать отметку, которая будет центром розетки. Для этого проводят горизонтальную линию по вышеописанным правилам разметки. Затем проводится вертикальная линия от проводов подходящих к будущей розетке. Точка пересечения линий будет являться центром.

Диаметр ниши в стене должен быть немного больше, внешнего диаметра подрозетника. То же самое касается глубины. Это делается для того, чтобы при фиксации раствором, подрозетник можно было выставить ровно. Далее нишу заполняют нужным количеством раствора и устанавливают подрозетник, предварительно пропустив провода в отверстие короба.

После монтажа необходимо поправить приспособление и удалить лишний раствор. Как только он высохнет можно приступать к подключению и установке самой розетки.

Монтаж двух и больше подрозетников

Установка нескольких подрозетников осуществляется аналогичным образом, что и установка одиночного. Только в данном случае придется измерить расстояние между розетками в рамке, а затем перенести эти размеры на стену. Но лучше использовать блочные короба, которые продаются в магазинах от двух и более стаканов, что облегчит процесс работы.

Группированные элементы легче монтировать, если применять шаблоны или планки для установки подрозетников. Так делают многие электромонтажники, особенно при строительстве многоэтажных зданий.

Прочный металлический подрозетник

В последнее время мало кто использует металлические подрозетники, ввиду того что они обладают отличной электропроводимостью. Этот фактор увеличивает риск короткого замыкания в стакане розетки. Но с другой стороны — металл будет препятствовать возгоранию. Но дело даже не в этом, так как современные пластиковые короба имеют долгий срок эксплуатации и многие годы не расшатываются и не выпадают. Однако некоторые люди предпочитают использовать именно модели из металла, так как они значительно прочней и надежнее.

Установка подрозетников в гипсокартон

Монтаж подрозетников в гипсокартонные перегородки осуществляется аналогичным образом, но имеет некоторые нюансы. Для листов ГКЛ существуют специальные модели, оснащенные крепежными лапками, которые фиксируются с обратной стороны. Поэтому блочные подрозетники заводят под определенным углом.

Кроме этого, нужно учитывать, что гипсокартон является хрупким материалом, поэтому работать с ним нужно предельно аккуратно. Все будет зависеть от правильности и точности разметки.

Монтаж подрозетников в бетонные и кирпичные стены

Кирпичные или бетонные стены имеют высокую прочность, поэтому для установки розеток в бетонную стену необходимо использовать перфоратор со специальными насадками. Они представляют собой цилиндрическую коронку с направляющим победитовым сверлом. С их помощью можно быстро справиться с бетонной стеной.

После того, как контуры для подрозетников готовы нужно удалить бетон посередине отверстия. Если не получается сделать это обычными инструментами, то нужно использовать перфоратор в ударном режиме. После того, как ниша готова, нужно убрать пыль и убедиться, что ничего не будет мешать монтажу короба.

Деревянные подкладки в качестве подрозетников

На сегодняшний день подкладки для розеток из дерева практически не используют. Ранее их подкладывали под выключатели и розетки, чтобы обеспечить безопасное расстояние от оголенных контактов, до воспламеняющихся материалов и покрытий. Сами розетки использовались из фарфора или карболита — материалы, которые не плавятся и не горят.

Характерные ошибки при монтаже подрозетников

При установке подрозетников совершаются одни и те же ошибки, особенно если работа выполняется самостоятельно, без всяких навыков.

Самыми распространенными являются:

  1. Установка розеток до нанесения слоя штукатурки при капитальном ремонте. Таким образом, невозможно угадать глубину, и розетка будет не на уровне поверхности стенки.
  2. Часто монтажники забывают пропустить проводку в подрозетник перед тем как вставить его в нишу.
  3. Установка должна происходить строго параллельно по отношению к полу, иначе при заполнении ниши раствором она перекосится или поплывет.
  4. Нельзя использовать монтажную пену вместо раствора.
  5. Возможна неправильная укладка проводов.

Коррекция размера отверстия

Очень часто случается, что отверстие получается несколько больше чем нужно, и розетка выпадает из него. Чтобы это исправить потребуется корректировка. В этом случае необходимо полностью демонтировать все устройство и очистить нишу. Затем при помощи дрели, перфоратора или другого инструмента (в зависимости от крепости стены) необходимо расширить и углубить проемы.

Несколько миллиметров будет достаточно. После корректировки необходимо выставить подрозетник, используя вспомогательную фиксирующую планку и заполнить нишу алебастром или другим быстро застывающим раствором.

На этом установка подрозетника завершена.

Выполняем грамотный подбор и монтаж подрозетников по бетону

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

  1. Панели управления электрическими приборами.

  2. Диммеры — регуляторы интенсивности света.

  3. Штепсельные розетки.

  4. Клеммные колодки.

  5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

  • Круглые. Самые популярные и универсальные.

  • Квадратные. Более вместительные.

  • Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.

  • Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

  1. Ширина и высота.

  2. Глубина.

  3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

  • Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.

  • Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

  1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

  2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

  3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

  • Розетки в жилых помещениях — 30 см от пола.

  • Выключатели и диммеры — 90 см от пола.

  • Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7.1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

  1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

  2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

  3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.

Подрозетники по Бетону: Виды, Правила Установки, Инструкция

Подрозетник по бетону тройной

Ни одно строительство или капитальный ремонт не обходится без таких электротехнических элементов, как подрозетники по бетону. Если с их назначением понятно, то с размерами и видовым разнообразием не все так «безоблачно». Существуют целые линейки моделей. Какую выбрать в конкретном случае, и как ее правильно установить разберемся досконально.

Содержание статьи

Можно ли проводить электрику без подрозетников

Можно придумать целую теорию о том, для чего нужен такой едва заметный элемент электрических коммуникаций, как подрозетник по бетону. В свою очередь, к ней будут автоматически липнуть разномастные мифы и выдумки. Так родится целая философия бытовых подрозетников.

  • На деле, такие элементы электропроводки по бетону несут единственную главную функцию, ради которой они изобретены — удерживать розетку на положенном ей месте, в тот момент, когда из неё выдёргивается вилка.
  • Без него крепление будет ненадежным, хлипким и розетки, и выключатели долго не прослужат.
  • Конечно, «рукастые» мастера умудряются вмуровывать все в стену, кичась тем, что экономят на таком копеечном элементе, как подрозетники. Но действительно ли выгодна такая экономия?
  • Другое дело — проводка в деревянном доме. Здесь подрозетники просто необходимы, чтобы не возникало аварийных пожароопасных ситуаций в случае неисправности проводки.

Подрозетники для бетона глубокие

В соответствии с современными нормами, подрозетник — обязательный элемент проводки. Он устанавливается в стены из любого материала, будь то кирпич, бетон, или другой вариант. Также они используются для установки выключателей.

Классификация подрозетников

На рынке представлено огромное количество изделий. Может сложиться впечатление, что каждое из них уникально, и выбрать подходящий невозможно.

На самом деле подрозетники разделяются по следующим основным признакам:

  • материал;
  • конструкция;
  • размеры.

Также они могут отличаться по цвету и дизайну. Но эти характеристики не влияют на функциональность. Подрозетники по бетону устанавливаются в глубине стены, что позволяет не обращать внимания на некоторые уловки, придуманные маркетологами для продвижения своего товара.

Классификация по материалу

Самым демократичным во всех смыслах сырьём для подобной фурнитуры является пластик. В производстве используют негорючие составы, что позволяет устанавливать подрозетники даже в деревянные срубы или стены из гипсокартона. Также они могут быть окружены отделкой из ДСП, фанеры, вагонки.

Подрозетник в бетон из пластика и металла

С развитием технологий и появлением негорючих материалов, потеряли свои позиции металлические модели. Металл хорошо противостоит распространению огня, но проводит электрический ток, что повышает вероятность короткого замыкания. Поэтому он уступает своим конкурентам.

Правильное крепление подрозетника в бетонной стене

К плюсам металлических изделий относятся: прочность, гибкость и надёжность. За это у них есть свои почитатели.

Классификация по конструктивным особенностям

Конструкция подрозетника зависит от материала стен, для которых он предназначен. Но так или иначе она напоминает стакан. Монтаж подрозетников в бетонной стене гипсовым раствором.

Если такового нет, то разводится обычное цементно-песчаное тесто. Поэтому выпускается он без дополнительных крепёжных элементов.

Установка подрозетников в бетон на гипсовый раствор

Внимание! Работать с гипсовым раствором удобнее в том плане, что он схватывается намного быстрее, чем бетонный. Поэтому если «сроки горят» предпочтение отдается составам с гипсовым компонентом.

Установка подрозетника в бетон на цементно-песчаный состав

  • К более мягким и полым стенам элемент нужно закреплять другим способом. Поэтому конструкторами предусмотрены дополнительные крепёжные планки.
  • В комплект вместе с основным продуктом входят винты или другие детали фиксации. Такие коробки удерживаются в материале за счёт распорок.
  • Последние, в свою очередь приходят в движение от поворота винта в предусмотренном отверстии подрозетников.

Крепление подрозетников в гипсокартонной стене

  • Получается, что изделие крепится и удерживается силой собственной конструкции.
  • Чтобы не повредить материал стены, необходимо соблюдать осторожность и чётко контролировать силу воздействия планки на внутреннюю поверхность лунки.

В противном случае, будет сооружена непригодная большая дырка, а место, выделенное под элемент электрической схемы — безнадёжно испорчено.

Другие виды

Для бетонных стен производятся также овальные модели. Они могут быть разных размеров и предназначения: для блока розеток в 220 Вольт, проводов телевидения, интернета, телефона.

Настенные подрозетники

Особый вид — накладные подрозетники. Они становятся едва ли не частью интерьера, поскольку подбирать их нужно под цвет плинтуса — если в нём прячется кабельканал, который в итоге заводит коммуникацию в пластиковую коробочку.

Размерная линейка

Размеры подрозетников для бетона

Главными и определяющими размерными характеристиками подрозетников являются диаметр, глубина и толщина.

  • Стандарты таковы, что внутренний диаметр подрозетника для бетона может варьироваться совсем в небольшом диапазоне: от 60 до 68 миллиметров.
  • Экстремальные значения, предусмотренные технологией, колеблются в пределах: минимум — 25; максимум — 80.
  • Специалисты утверждают, что по статистике самая подходящая глубина посадки изделия 40-45 мм.
  • Ещё одна числовая характеристика — межосевое расстояние. Это интервал между двумя подрозетниками в блоке, при соответствующем исполнении продукции.
  • В соответствии со стандартами, между двумя установочными коробками должно быть пространство не менее 71 мм.

Марки и производители

Учитывая, что монтажные коробки — изделия более или менее стандартные, они изготавливаются по определённым нормам и требованиям. Незначительные отличия в некоторых характеристиках формирования размеров обусловлены лишь технологией и оборудованием производителя.

Некоторые из них заслужили наибольшее доверие благодаря широкому ассортименту и высокому качеству продукции. Среди таких компаний можно назвать Hegel и Legrand.

Это фирмы, специализирующиеся на изготовлении и продаже монтажных коробок для электрических розеток, а также различных комплектующих к ним: крышек, соединителей и так далее.

  • Legrand известна с конца XIX века как французский поставщик фарфоровой посуды, до того времени, пока электричество не завоевало массы. Тогда владельцы переключились на другую сферу деятельности. Сначала из фарфора делали полупроводники, а затем расширили производство до других электротехнических изделий из прочих материалов.

Двухмодульный подрозетник для бетона Legrand

  • Бренд Hegel — сравнительно молодой. Основание его датируется 2006-м годом. Однако за это время он успел себя зарекомендовать, как надёжный поставщик электротехнической продукции. Производство локализовано на территории России, однако сырьё высочайшего качества доставляется со всего мира.

Блок установочный от Hegel

Это лишь примеры зарекомендовавших себя производителей, как надежных поставщиков. Однако и цена на их продукцию также отличается высоким уровнем. Поэтому многие предпочитают отечественных производителей, обращая внимание лишь на целостность корпуса. С другой стороны, зачем платить больше за пластиковые подрозетники?

Монтаж подрозетников

«Джентельменский набор», помогающий своими руками установить подрозетники

Как установить подрозетник в бетонную стену правильно и быстро, расскажет наша небольшая инструкция ниже.

Начинается все с подготовки необходимых инструментов:

  • дрель с функцией ударного механизма, перфоратор, шлифовальная машинка с минимальным размером диска или любой другой электрический прибор, которым можно проделать отверстие в бетоне размером соответствующим параметрам подрозетников;
  • строительный уровень;
  • инструмент для нанесения разметки;
  • компоненты фиксирующего раствора — гипс, вода.

Последовательность действий

От разметки зависит, насколько точно встанет элемент на своё место. От этого во многом зависит качество монтажа основной коммуникации: кабелей, проводов, соединений.

  • Согласно общепринятым стандартам, розетки крепятся на уровне 30 см от пола, выключатели — 90. Сама разметка представляет собой нанесение точек в тех местах, где предполагается делать отверстие.

Внимание! Строгое ограничение! Розетки не устанавливают ближе 50 см от газовых труб и 60 см от душевых кабин.

  • Затем, при помощи болгарки или победитового сверла в стене необходимо проделать выемку. Глубина должны быть такой, чтобы монтажная коробка утопала в ней на 5-6 мм.
  • Готовое отверстие очищается от пыли и смачивается водой для повышения адгезии. Можно приступать к замешиванию раствора по рецептуре: вода и гипс 1 к 2.

Как установить подрозетник в бетон – не жалеем раствора, как на фото

  • Когда смесь достигает нужной консистенции, её вкладывают в лунку. Удобнее всего делать это шпателем или другим подобным инструментом. Остатки материала удаляются после затвердевания.

Видео в этой статье подробно расскажет, как сделать подрозетник в бетоне.

Если использованные подрозетники по бетону качественные и их монтаж выполнен без критичных ошибок, то прослужит установленная конструкция 20 и более лет.

установка, размеры, выбор коронки для монтажа + видео

Организация электропроводки, проходящей по поверхности гипсокартонных конструкций, предполагает комплекс определённых действий. Подрозетники и их монтаж — необходимая часть процесса. Элементы выполняют важную функцию и обязательны при установке системы выключателей и розеток.

Выбор материала для подрозетника

Разнообразные гипсокартонные конструкции являются эффективным вариантом для создания ниш, перегородок и других сооружений. При этом часто необходимо проложить электропроводку там, где обустроена конструкция из гипсокартонного листа (ГКЛ). Важным элементом электрической системы являются подрозетники, которые служат основой для розеток и выключателей. Такие детали обеспечивают безопасность, качество и надёжность для этой системы.

Подрозетники удобны и практичны

Подрозетники изготовлены из самозатухающей пластмассы, скорость возгорания и плавления которой значительно ниже, чем у обычных вариантов. Таким образом, при коротком замыкании происходит снижение скорости распространения огня или самоликвидация небольшого возгорания. Поэтому они должны обладать высоким качеством и надёжностью.

Размеры подрозетника

Качественные подрозетники классифицируются по двум главным характеристикам: глубина (Н) и диаметр внешний (d2). Производители представляют ряд изделий, обладающих стандартными размерами, но встречаются и редкие модели с необычными параметрами. Наиболее распространены подрозетники с диаметрами 60, 64, 65, 68, 70 и 75 мм. Для монтажа на гипсокартонной стене лучше всего подходит вариант, имеющий диаметр 68 мм.

Цвет изделия может быть любым

Глубина изделий также представлена рядом стандартных параметров: 40, 42, 45, 60 и 62 мм. При большой толщине проводится установка подрозетников, глубина которых 60 или 62 мм. В таком случае делать подключение гораздо легче, а результат работ будет более эффективным. При отсутствии распределительных коробок расключение проводится непосредственно в подрозетниках. Тогда необходимы просторные элементы, позволяющие легко соединить кабели.

Подготовка подрозетника к установке

Качественный подрозетник имеет заглушки в проёмах для кабеля. Отверстия различного размера предназначены для проведения электропровода определённой толщины. И также изделия имеют металлические крепёжные лапки для фиксации подрозетника с другой стороны гипсокартонного листа. Они крепятся с помощью саморезов. Предварительно рабочая поверхность и подрозетник нуждаются в подготовке. Такой процесс предполагает следующие действия:

  • выбор оптимального подрозетника, который соответствует типу розеток и выключателей. А также часто используется целый блок для установки комплекса устройств;
  • проводится разметка поверхности и определяется место монтажа подрозетника. Над уровнем пола розетки не должны располагаться ниже 30 см, а в ванной и кухне такой показатель составляет от 100 см;
  • разметка проводится прямо на стенах простым карандашом. Такой метод обеспечивает точную и правильную установку деталей электросистемы.

При монтаже учитываются правила размещения розеток

Перед монтажом необходимо удалить заглушки в области введения кабеля. При этом провод с оптимальными параметрами подбирается заранее.

Пошаговая инструкция

Процедура монтажа подрозетника на гипсокартонную стену предполагает не только тщательный выбор пластикового элемента, но и соблюдение правил работы. Предварительно проводится разметка и определяется место установки детали.

Сначала необходимо обвести на стене подрозетник и отметить его центр. При монтаже блока центральные части отмечаются через каждый 71 мм. Важно знать местоположение металлических профилей, на которых закреплены ГКЛ. В противном случае велик риск повреждения опорных элементов.

Круглая коронка — стандартный инструмент

Создание отверстия проводится с помощью перфоратора и круглой коронки для гипсокартона. Её диаметр должен быть равен размеру подрозетника.

Диаметр коронки берется исходя из размера подрозетника

Дальнейший комплекс манипуляций включает в себя следующие этапы:

  • при монтаже блока подрозетников важно учитывать расположение центра каждого элемента. Центральная точка всех деталей блока должна быть размещена на одной вертикальной или горизонтальной линии;
  • с помощью сверла в 6 мм в центральной точке создаётся отверстие;
  • там, где располагаются зажимы, следует немного расширить отверстие в гипсокартоне;

    Ножом аккуратно корректируется отверстие

  • кабель вставляется в специальное отверстие, а подрозетник монтируется в стену и фиксируется на лапки;

    На ГКЛ подрозетник крепится с помощью зажимов

  • после закрепления элемента нужно подключить кабель к механизму розетки и вставить его в подрозетник, а затем закрепить крышку.

Для создания отверстия лучше всего использовать коронку, предназначенную для работы по дереву. Зубья такого элемента довольно мягкие и позволяют создать аккуратное отверстие в ГКЛ. При этом легко избежать повреждения конструкции.

Видео: установка подрозетника

Окончание работ

После закрепления подрозетника не нужно сразу подключать розетку к электросети. Установочные работы требуют использования шпатлёвки для устранения щелей и зазоров. С помощью шпателя все трещины и щели аккуратно замазываются, а после высыхания состава поверхность немного шлифуется.

Подрозетники в ГКЛ должны выглядеть аккуратно

После высыхания шпатлёвки и шлифовки отверстий проводится установка и подключение розеток. В заключение фиксируется внешняя крышка розеток и выключателей.

Критерии выбора подрозетника

Подрозетник — важный элемент, который необходим при организации электросистемы выключателей и розеток в любом помещении. Деталь позволяет обезопасить комплекс устройств, предотвратить различные неприятные ситуации и обеспечить эффективную работу розеток.

От качества подрозетника зависит безопасность электросистемы. А также важны оптимальные размеры элемента и поэтому при выборе учитывается диаметр изделия. Наиболее распространены стандартные детали с диаметром 70 мм. Они подходят для простых розеток, а для плиты следует выбрать специальное устройство.

Надежные лапки обеспечивают хорошее крепление

При размещении в подрозетнике только механизма розетки следует выбирать элементы глубиной 45 мм для стандартных устройств. Если же планируется монтаж в подрозетнике ещё и электропроводки, то необходимы более просторные варианты. При этом форма играет важную роль. Часто используются круглые варианты, которые просты в монтаже. Существуют и квадратные модели, которые оптимальны при установке нестандартных механизмов или для получения большего пространства.

Элементы квадратной формы редко используются

При установке нескольких подрозетников используются разные методы крепления. В некоторых случаях необходимы коннекторы, но есть модели, в которых присутствуют специальные слоты, что довольно удобно. А также особенно важно учитывать при выборе такой критерий, как назначение подрозетника. Элементы разделяются на две группы: для сплошных или для полых стен. В последнем случае детали имеют специальные лапки, которые облегчают крепление подрозетников на ГКЛ, деревянные или другие поверхности.

В подрозетниках для сплошных стен отсутствуют лапки

Изделия могут быть любого цвета, но этот фактор не влияет на эстетические моменты, так как элемент монтируется внутри стены. Снаружи деталь скрывается внешней крышкой розетки, края замазываются шпатлёвкой. При этом изделие должно быть надёжным и выполненным из негорючего пластика.

Основные производители

Ассортимент изделий для монтажа розеток довольно обширен и включает в себя разнообразные варианты, отличающиеся по цене, качеству и свойствам. Одним из самых популярных производителей является бренд Hegel, который представляет множество моделей. Изделия из самозатухающего пластика отличаются простой конструкцией, лёгкой установкой и доступной ценой.

Для полых стен оптимальны модели бренда LEXEL. Изделия практичны в эксплуатации и представлены в широком ассортименте. Другие производители также имеют множество вариантов подрозетников, но основным правилом выбора является соответствие изделия всем необходимым требованиям.

Видео: выбор подрозетника

Подрозетник — необходимый элемент при организации электросистемы в любом помещении. Деталь выполняет важные функции и поэтому существенное внимание уделяется качеству и правильности монтажа изделий.

Оцените статью: Поделитесь с друзьями!

Особенности установки подразетников: в бетон, гипсокартон, дерево

При строительстве новых жилых, производственных и офисных зданий, проведении капитальных ремонтов с установкой или заменой проводки обязательно приходится использовать подрозетники. Производится большое количество разнообразных изделий, отличных по материалу, размерам, формам, и назначению. Потребителю сложно определится в назначении каждого элемента, и какие из них лучше. В статье расскажем про виды подрозетников, рассмотрим особенности монтажа.

Назначение подразетников в доме

Основным назначением всех подрозетников является обеспечение надежного крепления розеток, выключателей при монтаже скрытой проводки. В них маскируются провода и контакты, к которым они подключаются. При необходимости крепления выключателей и розеток устанавливаемые на базе подрозетников, позволяют быстро извлечь неисправные или устаревшие элементы проводки и установить новые. Конструкции, материалы подразетников просты и продуманы так, что позволяют закрепить в них изделия практически с любыми видами креплений.

Производители делают очень много видов подразетников, их конструкция и материал зависит от многих факторов:

  • Поверхность куда устанавливается, бетон, гипсокартон или другие материалы;
  • Изделия, которое в него устанавливается;
  • Совместимость конструкций крепления подрозетника с выключателем или розеткой и много другого.

Рассмотрим, какие бывают виды подразетников и как сделать правильный выбор. Читайте также статью: → «Сколько розеток установить в квартире?».

Основные виды подрозетников

Изделия разделяют по следующим признакам:

  • Материал изготовления;
  • Конструкция;
  • Размеры.

Рассмотрим самые распространенные материалы, из которых изготавливают подрозетники.

Пластмассовые (пластиковые) подразетники

Пластик для изготовления подрозетников имеет хорошие негорючие свойства, это дает возможность ставить их в деревянные стены срубов или декоративную деревянную отделку типа вагонки, ДСП, фанеру или другие варианты.

Пластиковый подрозетник для гипсокартонных стен с основными элементами

Прочный металлический подрозетник

С появлением негорючих пластиковых моделей, которые являются хорошим изолятором, металлические подразетники стали пользоваться меньшим спросом. Они очень хорошо ограничивают распространения пламени, но являются отличным проводником электрического тока.

Это свойство повышает вероятность короткого замыкания проводов в корпусе подразетника. Кроме того элементы крепления розеток и выключателей имеют лучший эффект сцепления с пластиком, поэтому крепятся надежнее. Однако прочность и гибкость металлических изделий надежнее и немало потребителей предпочитают их использовать.

Металлический подрозетник

Совет №1. При установке металлического подрозетника в стену из деревянного бруса, положите в оверстие азбестовую прокладку потом вставляйте подрозетник.

Деревянные подкладки в качестве подрозетников

В настоящее время практически не используются, ранее их активно применяли при установке накладных розеток и выключателей для наружной проводки. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

  • Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.
Пример крепления подрозетников в бетонную стену гипсовым раствором
  • Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.
Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

  • Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.
Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

  • Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.
Пример установки набора подрозетника с розеткой в конструкции плинтуса

Ярким примером такого варианта являются подразетники для установки в структуру напольного плинтуса, где проводка спрятана в кабельканал встроенный в плинтусной конструкции. Это один редких случаев, когда подрозетник имеет квадратную форму. Читайте также статью: → «Прокладка электропроводки в плинтусах».

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки. С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно.

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Совет №2. Если не можете подобрать подрозетник по форме плинтуса установите розетки над ним. В гипсокотонных стенах провода из плинтуса выводят на обратную сторону к отверстиям для подрозетников. В бетонных стенах или кирпичных прокладывают штробы.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

  • Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
  • По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
  • При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

  • Разметка производится аналогичным способом, как и в бетонной стене;
  • Проводка в таких случаях обычно прокладывается за листами гипсокартона;
  • Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
  • В отверстия выводятся провода, продеваются вовнутрь подрозетника;
  • Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.
Пример крепления подрозетников к гипсокартонной стене

Виды и особенности использования коронок для сверления отверстий под подрозетники

Коронка для сверления отверстий под подрозетники имеет вид полого цилиндра, отрезок трубы, на краях которого вплавлены твердые сегменты режущие бетон или кирпич. С обратной стороны режущей поверхности расположено обычное крепление для установки в головку перфоратора. По центру диаметра крепится направляющее сверло с победитовым или алмазным наконечником.

Коронка для сверления бетона

Для сверления бетонных стен перфоратор используется с режимом перфорации, после сверления до необходимой глубины, внутренняя часть бетона в отверстии легко выбивается, зубилом и молотком. Поверхность дна отверстия сравнивается перфоратором с соответствующей насадкой.

Для гибсокартона коронка сделана из более тонкого металла с обычными зубцами на краях как у ножовки по дереву. При сверлении не рекомендуется использовать режим перфорации, плавно продавливайте коронку до полного пропила листа. Коронки бывают разных диаметров, производители делают их исходя из стандартов размеров подрозетников.

Насадки на коронку для сверления гипсокартона

Характерные ошибки при монтаже подрозетников

  • Самая распространенная ошибка, когда не учитывают материал стен и соответствующий вид подрозетника, его размеры должны быть совместимы к тем элементам, которые в него вставляются;
  • Сажают подрозетники в отверстия, на гипсовый раствор, забыв продевать через него провода;
  • При установке подрозетника в стену провода из него должны выступать не менее чем на 15 см. В противном случае могут возникнуть проблемы с подключением розетки или выключателя;
  • Сверление гипсокартона коронкой по бетону в режиме перфорации, в этом случае лист может проломиться. Сверлить надо только коронкой для гипсокортона, в режиме сверления, постепенно нажимая на дрель рукой.
  • При сверлении гипсокартона учитывайте, где с обратно стороны проходят провода, чтобы не повредить их при сверлении.

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан,  уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Оцените качество статьи:

Винты с головкой под торцевой ключ Размеры и характеристики

Винты с головкой под торцевой ключ: рабочие характеристики и механические характеристики

Стандартная головка - легированная сталь

Стандартная головка - нержавеющая сталь

Низкий напор - легированная сталь

Кнопочная головка - легированная сталь

Плоская головка - легированная сталь

Описания Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Высота головки составляет 50% от стандартной торцевой головки, а размер гнезда меньше. Форма резьбы аналогична винту с головкой под торцевой ключ, но куполообразная головка шире и имеет более низкий профиль. Аналогичен винту с полукруглой головкой под торцевой ключ, но с потайной плоской головкой под углом 82 градуса.
Области применения / Преимущества Прецизионные сборочные работы и приложения, требующие хорошо продуманного внешнего вида.Более высокая прочность на разрыв, чем у винтов с шестигранной головкой класса 5 или 8 того же размера, при этом требуется меньшая площадь поверхности из-за внутреннего гаечного ключа. Винты с головкой под торцевой ключ из нержавеющей стали имеют меньший предел прочности и предел текучести, чем головки из сплава, но обладают превосходной коррозионной стойкостью. Они также сохраняют механические и эксплуатационные характеристики при температурах выше температуры окружающей среды. Полезно в ситуациях с ограниченным зазором. * Из-за конструктивных ограничений винты с головкой под ключ не могут выдерживать те же предварительные нагрузки, что и стандартные винты с головкой под торцевой ключ. Используется, когда требуется более широкая опорная поверхность или более гладкий законченный внешний вид. Разработан для легких креплений. Не рекомендуется для критических, высокопрочных приложений. Используется, когда требуется утопленный высокопрочный винт. Часто используется для изготовления инструментов и штампов, когда движущиеся части проходят по площади.
Материал
Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0.045% серы и один или несколько из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. 302, 303, 304, 305, 384, сплав XM1 или XM7 Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь с мин. 0.От 28 до 0,50% углерода, не более 0,040% фосфора, не более 0,035% серы и одного или нескольких из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь с минимум 0,28 до 0,50% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий.
Термическая обработка Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F. Единственная термическая обработка, обычно доступная для аустенитных нержавеющих сплавов, - это отжиг, проводимый прибл. 1900 градусов по Фаренгейту до мертвого мягкого состояния и обычно не является термически обратимым. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F.
Твердость

0 - 1/2 "D: Rockwell C39 мин.

5/8 "D и больше: Rockwell C37 мин.

Rockwell B80 мин. Роквелл C38 мин.

Роквелл C38 - 44

0 - 1/2 дюйма D: Rockwell C39 - 44

Более 1/2 дюйма D: Rockwell C37 - 44

Предел прочности на разрыв

0 - 1/2 "D: 180 000 фунтов на кв. Дюйм мин.

5/8 "D и больше: 170 000 фунтов на кв. Дюйм мин.

80,000 фунтов на квадратный дюйм мин. 170 000 фунтов на квадратный дюйм мин.

180,000 фунтов на квадратный дюйм мин. (только материал)

0 - 1/2 "D: 145 000 фунтов на кв. Дюйм мин.

Более 1/2 дюйма D: 135 000 фунтов на кв. Дюйм мин.

Предел текучести

0 - 1/2 "D: 162 000 фунтов на кв. Дюйм мин.

5/8 "D и больше: 153 000 фунтов на кв. Дюйм мин.

30,000 фунтов на квадратный дюйм мин. 150 000 фунтов на кв. Дюйм мин.

160 000 фунтов на кв. Дюйм мин. (только материал)

153000 фунтов на кв. Дюйм мин. (диаметр более 1/2 ")

Удлинение 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 8% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) Не менее 8% (Относится к обработанным образцам диаметром более 1/2 дюйма и длиной не менее 4D, где D равно номинальному диаметру винта)
Уменьшение площади 33% мин. (Обработанные образцы) 30% мин. (Обработанные образцы) 33% мин. (Обработанные образцы) Не менее 35% (обработанные образцы) Не менее 35% (обработанный образец диаметром более 1/2 дюйма.)

Размеры и характеристики установочных винтов с головкой под торцевой ключ

Размеры установочного винта с головкой под торцевой ключ (легированная сталь) ASME B18.3-2003
Номинальный размер **

Нажмите на размер для покупки товаров

Ключевой механизм (K) Диаметр чашки и плоского наконечника (F) Радиус овального острия (R) Угол конуса * (A)
Half Dog Point
Диаметр (D)
Длина (В)
Мин. Макс Мин. Базовый Макс Мин. Макс Мин.
0 0.050 0,033 0,027 0,045 0,09 0,040 0,037 0,017 0,013
1 0,060 0,040 0,033 0,055 0,09 0,049 0,045 0,021 0,017
2 0.060 0,047 0,039 0,064 0,13 0,057 0,053 0,024 0,020
3 0,070 0,054 0,045 0,074 0,13 0,066 0,062 0,027 0,023
4 0.070 0,061 0,051 0,084 0,19 0,075 0,070 0,030 0,026
5 0,080 0,067 0,057 0,094 0,19 0,083 0,078 0,033 0,027
6 0.080 0,074 0,064 0,104 0,19 0,092 0,087 0,038 0,032
8 0,090 0,087 0,076 0,123 0,25 0,109 0,103 0,043 0,037
10 0.100 0,102 0,088 0,142 0,25 0,127 0,120 0,049 0,041
1/4 0,125 0,132 0,118 0,188 0,31 0,156 0,149 0,067 0,059
5/16 0.156 0,172 0,156 0,234 0,38 0,203 0,195 0,082 0,074
3/8 0,188 0,212 0,194 0,281 0,44 0,250 0,241 0,099 0,089
7/16 0.219 0,252 0,232 0,328 0,50 0,297 0,287 0,114 0,104
1/2 0,250 0,291 0,270 0,375 0,57 0,344 0,334 0,130 0,120
5/8 0.312 0,371 0,347 0,469 0,75 0,469 0,456 0,164 0,148
3/4 0,375 0,450 0,425 0,562 0,88 0,562 0,549 0,196 0,180
7/8 0.500 0,530 0,502 0,656 1,00 0,656 0,642 0,227 0,211
1 0,562 0.609 0,579 0,750 1,13 0,750 0,734 0,260 0,240

* Угол составляет 90 градусов (+/- 2 градуса) для этих длин и более, и 118 градусов (+/- 2 градусов) для меньших длин.

** Нажмите на номинальный размер, чтобы купить продукты.

Установочные винты с головкой под торцевой ключ: номинальная длина винта

Допуск по длине

Номинальная длина винта
До 0,63 дюйма (включительно) Более 0,63–2 дюйма (включительно) Более 2–6 дюймов
+/- 0,01 +/- 0.02 +/- 0,03
Винты с головкой под торцевой ключ (легированная сталь) ASME B18.3-2003
Номинальный размер

Нажмите на размер для покупки товаров

Наименьшая номинальная длина, к которой относится столбец A Размер шестигранного ключа (S)
Момент затяжки (дюйм / фунт.)
Чашка с плоским концом Конус и овал Half Dog Point
0 0,13 0,13 0,13 0,028 0,86
1 0,13 0,19 0,13 0,028 0.86
2 0,13 0,19 0,19 0,035 1,8
3 0,19 0,19 0,19 0,050 5
4 0,19 0,19 0,19 0,050 5
5 0.19 0,19 0,19 1/16 9,5
6 0,19 0,25 0,19 1/16 9,5
8 0,19 0,25 0,25 5/64 19,4
10 0,19 0,25 0.25 3/32 33,5
1/4 0,25 0,31 0,31 1/8 77,9
5/16 0,31 0,44 0,38 5/32 156
3/8 0,38 0,44 0,44 3/16 273
7/16 0.44 0,63 0,50 7/32 428
1/2 0,50 0,63 0,63 1/4 615
5/8 0,63 0,88 0,88 5/16 1315
3/4 0,75 1,00 1.00 3/8 2150
7/8 0,8 1,00 1,00 1/2 5130
1 1,00 1,25 1,25 9/16 7010
Установочные винты с головкой под торцевой ключ Механические свойства ASME B18.3-2003

Точка чашки

Поинт полу-дог

Овал

Плоская точка

Конус

Описание Винт без головки с полной резьбой, шестигранной головкой на одном конце и чашеобразным углублением на другом. Винт без головки с полной резьбой, шестигранной головкой на одном конце и выступающим наконечником с плоской поверхностью на противоположном конце. Имеет острие овальной формы на конце, противоположном плоскому шестиграннику. Имеет плоскую поверхность на конце, противоположном шестигранному приводу. Имеет короткий конический наконечник на конце, противоположном шестигранной головке.
Области применения / Преимущества
  • Наиболее часто используемый стиль
  • Предназначен для быстрого, постоянного и полупостоянного размещения деталей на валах с разницей твердости 10–15 баллов по шкале С по шкале Роквелла и там, где допускается врезка кромки чашки на валу.
  • Для постоянной установки - часто используется вместо установочного штифта.
  • Острие должно точно соответствовать диаметру просверленного отверстия или, альтернативно, напротив плоскости.
  • Рекомендуемый стиль для частой переналадки на мягкие или твердые валы с минимальной деформацией.
  • Часто используется для постоянной установки на валах с пятнами, шлицами или канавками, а также в случаях, когда острие встречается с валом под углом.
  • Иногда заменяется на стиль чашки.
  • Предназначен для частой переустановки или перестановки на валы из твердой стали и там, где валы имеют минимальное повреждение.
  • Заточенные лыски на валу улучшают контакты.
  • Предназначен для постоянной установки на мягкие или закаленные валы.
  • Глубокое проникновение придает этому типу винта максимальную крутящую и осевую удерживающую способность.
  • Может использоваться как ангар или шкворень.
  • Для валов с твердостью C15 или более по Роквеллу нанесите заостренную точку на половину ее глубины.
Материал Изготовлен из легированной стали с химическим составом: от 0,28 до 0,50% углерода, 0,040% (макс.) Фосфора и 0,045% (макс.) Серы. Также хром, никель, молибден или ванадий должны присутствовать в количестве, достаточном для удовлетворения требований прочности, изложенных ниже.
Термическая обработка Установочные винты должны быть подвергнуты термообработке путем закалки в масле выше температуры превращения, а затем отпущены при температуре, способствующей соблюдению требований к твердости.
Твердость Rockwell C45 - 53
Прочность на скручивание Установочные винты с головкой под торцевой ключ достаточной длины следует проверить, чтобы определить, выдержат ли они приложение испытательного крутящего момента, указанного в приведенной выше таблице, без признаков расслоения гнезда или разрыва винта.
Отделка Термическое покрытие черного цвета

Дополнительные ресурсы


Загрузить установочные винты с головкой под торцевой ключ PDF

Магазин Сопутствующие товары

Установочные винты со шлицем
Винты с шестигранной головкой
Винты с буртиком

Винты с головкой под торцевой ключ с метрической головкой - Продукты с метрической головкой

  • Дом
  • /
  • Продукты
  • /
  • Винты с головкой под торцевой ключ
  • /
  • Метрическая система

РАЗМЕРЫ РОЗЕТКИ - МЕТРИЧЕСКИЕ

ПРОЧНОСТЬ ГНЕЗДА - МЕТРИЧЕСКАЯ

ВИНТ С БОКОВОЙ ГОЛОВКОЙ - МЕТРИЧЕСКИЙ

Размер Диаметр Диаметр головки Высота головки Размер шестигранного торца Зажим для ключа
M3-0.5 3,00 5,50 3,00 2,50 1,50
М4-0,7 4,00 7,00 4,00 3,00 2,00
М5-0,8 5,00 8,50 5,00 4,0 2,50
М6-1.0 6.00 10,00 6,00 5,00 3,00
М8-1,25 8,00 13,00 8,00 6,00 4,00
M10-1,50 10,00 16,00 10,00 8,00 5,00
M12-1.75 12,00 18.00 12,00 10,00 6,00
М14-2.0 14,00 21,00 14,00 12,00 7,00
M16-2.0 16 24,00 16,00 14,00 8,00
M18-
M20-2.50 20,00 30,00 20,00 17,00 10,00
M22 24,00
М24-3.0 24,00 36,00 24,00 19,00 12,00
M27
M30-3.50 30,00 45,00 30,00 22,00 15,00
M36-4.0 36,00 54,00 36,00 27,00 18,00
M42-4,5 42,00 63,00 42,00 32,00 21,00
M48-5.0 48.00 72,00 48,00 36,00 24,00

Наверх

НАБОР ВИНТОВ ГНЕЗДА - МЕТРИЧЕСКИЕ

321 .6-0,35
Размер Диаметр накатки и чашки Диаметр плоского острия Радиус овального острия Диаметр половинного выступа Длина половинного выступа Размер шестигранного гнезда Зажим для ключа
0,80 0,80 1,600 0,80 0,53 0,70 0.60
М2-0.04 1,00 1,00 1,90 1,00 0,64 0,90 0,80
М2,5-0,45 1,25 1,50 2,28 1.50 1,25 1,30 1,10
М3-0,50 1,50 2,00 2,65 2,00 1,75 1,50 1,50
М4-0,70 2,00 2,50 3,80 2,50 1,20 2,00 1,80
M5-0.80 2,50 3,50 4,55 3,50 1,37 2,50 2,70
М6-1,00 3,00 4,00 5,30 4,00 1,74 3,00 3,00
М8-1,25 4,00 5,50 6,80 5.50 2,28 4,00 4,00
M10-1,50 5,00 7,00 8,30 7,00 2,82 5,00 5,00
M12-1.75 6,00 8,50 9,80 8,50 3,35 6,00 6,00
M16-2.00 8,00 12,00 12,80 12,00 4,40 8,00 8,00
M20-2,50 10,00 15,00 15,80 15,00 5,45 10,00 9,00

Наверх

ВИНТ С ГНЕЗДНОЙ ГОЛОВКОЙ - МЕТРИЧЕСКИЙ

Размер Диаметр плеча Диаметр головки Высота головки Размер шестигранного торца Зажим ключа Шаг резьбы Длина резьбы
6.00 5.990 10,00 4.500 3,00 5,00-.08 9.750
8,00 7,987 13,00 5,500 4,00 6,00–1,0 11,25
10,00 9.987 16,00 7,00 5.00 8,00–1,25 13,25
12,00 11.984 18,00 8,00 6,00 10,0–1,50 16,40
16,00 15.984 24,00 11,00 8,00 12,0–1,75 18.40
20,00 19.980 30,00 14,00 10,00 16-2.00 22,40

Наверх

ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ - МЕТРИЧЕСКИЙ

Размер Диаметр головки Высота головки Размер шестигранной головки Зажим для ключа
M3-0.5 6,72 1,86 2,00 1,10
М4-0,7 8.96 2,48 2,50 1,50
М5-0,8 11.20 3,10 3,00 1,90
М6-1.0 13,44 3,72 4,00 2.20
М8-1,25 17,92 4,96 5,00 3,00
M10-1,50 22,40 6,20 6,00 3,60
M12-1.75 26,88 7,44 8,00 4,30
M16-2.00 33,60 8.80 10,00 4,80
M20-2,50 40,32 10,16 12,00 5.60

Наверх

ВИНТ КРЫШКИ С ГОЛОВКОЙ С КНОПКОЙ - МЕТРИЧЕСКИЙ

Размер Диаметр головки Высота головки Размер шестигранного гнезда Зажимной ключ
M3-0,5 5. 2) Усилие зажима (фунты) Крутящий момент K =.2 (Нм) Усилие зажима (фунты) Крутящий момент K = 0,2
M2-0,04 2,07 1,51 0,6 340 85 унций
М3-0,5 5,03 3,66 2,2 823 19 дюйм-фунтов
М4-0,7 8,78 6,39 5.11 1437 45 дюйм-фунтов
М5-0,8 14,2 10,4 10,4 2338 92 дюйм-фунт
М6-1.0 20,1 14,6 17,5 3282 13 фут-фунтов
М8-1,25 36,6 26,6 42,6 5980 31
M10-1.5 58 42,2 84 9487 62
M12-1.75 84,3 61,4 147 13800 108
M16-2.0 157 114 365 25630 269
М20-2,5 245 179 716 40240 528
М24-3.0 353 257 1234 57775 910
M30-3,5 561 408 2448 1806
M36-4.0 817 594 4277 133540 3155

Наверх

Мы предлагаем самые низкие минимумы в отрасли и продаем его поштучно или оптом
- вы покупаете только тот крепеж, который вам нужен!

Связаться

Внешний диаметр шестигранного гнезда, США

Внешний диаметр шестигранного гнезда, США

1999-11-24, Ред.1999-11-28.

Во всех странах мира, кроме США, используются миллиметры (мм). Граждане США: чтобы преобразовать миллиметры в дюймы, разделите на 25,400.

Наружные диаметры стандартных шестигранных головок США (Все размеры указаны в миллиметрах, если не указано иное.)

Craftsman R USA Внешний диаметр гнезда 6-гранные розетки 12-гранные головки 12-гранные головки
Номинальный размер шестигранного гнезда (дюйм) 6.Головка привода 35 мм, наружный диаметр головной части Основание- Наружный диаметр конца Головка привода 9,525 мм, наружный диаметр головки Основание- Наружный диаметр конца Головка привода 12,7 мм, наружный диаметр головки Основание- Наружный диаметр конца
0.15625 7,05 11,50
0,18750 7,95 11,50
0,21875 9,10 11,50
0.25000 9,65 11,50
0,28125 10,60 11,50
0,31250 11,40 то же
0.34375 12,60 то же
0,37500 13,35 то же 14,05 16,67
0,43750 15,45 то же 16,67 то же 17,25 22,05
0.50000 17.30 то же 17,55 то же 19,00 22,05
0,56250 19,20 то же 20,75 22,05
0,62500 21,25 то же 22,05 то же
0.68750 23,10 то же 24,00 то же
0,75000 25,10 то же 26,40 то же
0,81250 27,25 то же 28,10 то же
0.87500 30,00 то же
0,93750 31,80 то же
1.00000 33,55 то же
1.06250
1,12500
1,18750
1,25000
1.31250
1,37500
1,43750
1.50000

Типичные габаритные характеристики головок TORX или гаечных ключей

Типичные габаритные характеристики головок TORX или гаечных ключей

Магазин не будет корректно работать в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

Для использования с болтами с внешней головкой TORX.

Типичный Габаритные характеристики розеток TORX или
Отвертки для гаек Для использования с болтами с внешней головкой TORX.

Гнездо E-Size

Дюйм

Метрическая система

E- 4 .15 " 3,8 мм
E- 5 .18 " 4,7 мм
E- 6 .22 " 5,6 мм
E- 7 .24 " 6,1 мм
E- 8 .29 " 7,4 мм
E-10 .36 " 9,3 мм
E-12 .43 " 11,1 мм
E-14 .50 " 12,8 мм
E-16 .57 " 14,7 мм
E-18 .65 " 16,6 мм
E-20 .72 " 18,4 мм
E-24 .87 " 22,1 мм

Резьбовая муфта BSP и NPT - резьбовые фитинги 3000LB

Резьбовая муфта обычно называется резьбовой муфтой и используется для соединения со стальными трубами.Есть две основные темы: BSP и NPT.

Как производитель кованых фитингов из нержавеющей стали высшего класса, Zizi экспортирует резьбовые муфты 1 1/2 ″ класса 3000 BSPP SS316 ASME B16.11 для Юго-Восточной Азии. Они находятся в защитной упаковке и сочетаются с другими товарами в 20-футовом контейнере.

Кованые фитинги Типы

Угольник, тройник, крестовина, колпачок, муфта, штуцер, боковой и переходной патрубок.

Колено, тройник, крестовина, заглушка, муфта, заглушка, шестигранный ниппель и штуцер.

Размеры резьбового патрубка и муфты

Размеры резьбового гнезда

Стандарт: ASME B16.11, BS3799, GB / T14626

Диаметр: 1/8 ″, 1/4 ″, 3/8 ″, 1/2 ″, 3/4 ″, 1 ″, 1 1/4 ″, 1 1/2 ″, 2 ″, 2 1/2. ″, 3 ″, 4 ″

Номинальное давление: 2000 фунтов, 3000 фунтов, 6000 фунтов

Тип резьбы: NPT, BSPP, BSPT, PT, PF

Поверхность: антикоррозийное масло и оцинковка

Сколько типов резьбовых соединений для труб?

Полное соединение и полусуфта.

Муфта BSP и муфта NPT.

Муфта прямая и переходная.

Марка материала гнезда BSP

Резьбовая муфта из легированной стали

ASTM A182 F1, F5, F9, F11, F12, F22, F91

Дуплексная стальная трубная муфта

ASTM A182 F51, F53, F55, S 31803, S 32205, S 32550, S 32750, S 32760

Резьбовые фитинги из углеродистой стали

ASTM A105, A694 F52, F60, F65, F70, A350 LF2, LF3

Кованые фитинги из нержавеющей стали

ASTM A182 F304 / 304L, F304H, F316 / 316L, F310, F317, F321, F947

Таблица массы резьбовых муфт с полной резьбой

Масса резьбовой муфты

Комплект для резьбовых соединений из нержавеющей стали

Мы отметили все резьбовые фитинги из нержавеющей стали маркой, номером партии, размером, стандартом и давлением.Рабочие вложили 1 1/2 ″ резьбовую муфту из нержавеющей стали BSP 316 в полиэтиленовый пакет по отдельности, поместили их все в картонные коробки и деревянные ящики, а затем связали упаковку нейлоновой веревкой.

Прозрачные ярлыки прикреплены к внешней стороне упаковки для облегчения идентификации количества и продукта. Особое внимание уделяется эксплуатации и транспортировке.

Контроль и маркировка резьбовой муфты

  1. Визуализируйте поверхность резьбовой муфты. Такие как вмятины, следы штампа, пористость, поднутрения.
  2. Проверьте маркировку «1 1/2 ″ 3000 # BSPP SS316 ASME B16.11 Z168 ″
  3. Измерьте размеры. Такие как внешний диаметр, длина резьбы, высота от конца до конца.
  4. Испытание химического состава резьбовых соединений из нержавеющей стали.
  5. Проверить резьбу на ходу / без манометра

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами.Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине - «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый соотечественник:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
