Размер розетки с рамкой

Довольно часто, на этапе проектирования или монтажа электропроводки, необходимо заранее знать размер розетки с рамкой, например, для выбора оптимального места её расположения.

Сложность заключается в том, что зачастую, в зависимости от производителя и модели, внешние габаритные размеры розеток могут значительно различаться. И обычно, до конца ремонта, вы сами не знаете конкретную модель, которая будет установлена, а идёте выбирать розетки и выключатели уже перед самым монтажом.

Сразу хочу отметить, что основные размеры встраиваемой розетки, её видимой части, формируются за счет рамки. Более наглядно, это показано на изображении ниже. Такая рамка универсальна и подходит ко всем компонентам этой серии электроустановочного оборудования – для выключателей, переключателей, диммеров и конечно же розеток.

Каждое свободное место у такой рамки, называют постом, так, например, рамка на две розетки называется двухпостовая и т.д.

Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena. Эти розетки одни из лидеров рынка электроустановочного оборудования – это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм, глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке – высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм, глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм, глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena – это тот необходимый средний показатель, на который можно всегда ориентироваться.

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Универсальная формула расчета ширины рамок для электрических розеток

Ширина многопостовой рамки = Ширина одинарной + (Количество розеток-1)*71

Допустим, нам нужно узнать размер четырехпостовой рамки для розеток Schneider Electric Sedna, расчет получается следующий:

Ширина 3х постовой рамки = 80мм+(2-1)*71=151мм

Получается, что размер трех постовой рамки Schneider Electric Sedna 82мм х 151мм х 7мм

Итак, если вы точно не знаете какие у вас будут розетки, ориентируйтесь на размер 82мм на 82мм, как у серии Legrand Valena для одинарной рамки, ширину же многопостовой рамки, всегда можно расчитать по формуле.

Если же вы не нашли информацию в сети по интересующму вас размеру розеток с рамкой конкретноей модели, пишите мне в комментариях к статье и я обязательно постараюсь перативно помочь. Кроме того, задавайте вопросы, оставляйте ваше мнения, поправки!

Установка розеток и выключателей: стандарты

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте

0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

Размеры для монтажа розеток и выключателей по европейским нормам

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

  • за корпусами встраиваемой техники;
  • внутри шкафов;
  • над мойкой;
  • над плитой.

Читайте подборку статей

про установку розеток в квартире:

Высота установки выключателей

Используется два варианта установки выключателей.

  1. Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
  2. Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

  • 0,5 м – до газовых труб, труб отопления и батареи;
  • 10 см – до оконных и дверных проемов;
  • 10 см – до угла помещения;
  • 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Оцените качество статьи:

Розетки Legrand Valena



Розетки Legrand Valena — надежный контакт в элегантном корпусе!

Силовые и информационные розетки Legrand Valena выпускаются в двух цветовых исполнениях: белые (RAL9003) и цвета слоновой кости RAL (1013). Лицевые панели, клавиши и рамки изготовлены из поликарбоната. Электроустановочные изделия Legrand Valena устанавливаются в стандартные подрозетники или блоки электроустановочных коробок с межцентровым расстоянием 71 мм.

Сами розетки устройств могут быть закреплены в установочных коробках двумя способами: саморезами или при помощи "лапок"-захватов. Расстояние между захватами может составлять от 50 до 71 мм. Все электроустановочные изделия Legrand Valena поставляются в виде механизмов и не комплектуются рамками, которые продаются отдельно. Многопостовые рамки могут быть расположены, как вертикально, так и горизонтально. Конструкция крепления рамок к механизмам предусматривает регулировку глубину посадки 2 мм (что особенно актуально для толстых обоев и тканевых покрытий).

Прочный суппорт розеток изготовлен из оцинкованной стали. Размеры суппорта — 71х71 мм. Внешний размер однопостовой рамки составляет 81х81 мм.

Максимальная нагрузка, которую может выдерживать силовые розетки составляет 10А (2200 Вт) для розеток без заземления и 16А (3500 Вт) для розеток с заземляющим контактом. Максимальное сечение подключаемого провода составляет 2,5 кв.мм.


Популярные розетки Legrand Valena

Механизмы Legrand Valena поставляются без рамок (кроме двухместной розетки). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.


Остальной ассортимент выключателей и переключателей Legrand Valena

Механизмы розеток Legrand Valena поставляются без рамок (кроме двухместных розеток). Для наглядности на картинках ниже изделия показаны в сборе с одноместной рамкой.

Розетка Legrand Valena с заземлением и защитными шторками (механизм)

774421 — белый цвет
774321 — кремовый цвет

Розетка двухместная Legrand Valena с заземлением и защитными шторками

774427 — белый цвет
774371 — кремовый цвет

Розетка Legrand Valena с заземлением и с крышкой (механизм)

774422 — белый цвет
774322 — кремовый цвет

Розетка ТВ Legrand Valena 1,5дБ (механизм). Для подключения типа "звезда" (примерно равное расстояние от сплитера до всех розеток)

774429 — белый цвет
774329 — кремовый цвет

Розетка ТВ проходная 14дБ Legrand Valena (механизм). Используется при соединении розеток шлейфом.

774431 — белый цвет
774331 — кремовый цвет

Розетка Legrand Valena с заземлением и с крышкой IP44 (механизм)

774220 — белый цвет
774120 — кремовый цвет

Розетка информационная (компьютер RJ45 + телефон RJ11) Legrand Valena (механизм)

774230 — белый цвет
774130 — кремовый цвет

Розетка компьютерная 2хRJ45 Legrand Valena (механизм)

774231 — белый цвет
774131 — кремовый цвет

Розетка телефонная 2хRJ11 Legrand Valena (механизм)

774439 — белый цвет
774339 — кремовый цвет

Розетка ТВ+спутник+радио 1,5дБ Legrand Valena (механизм)

774435 — белый цвет
774335 — кремовый цвет

Розетка ТВ+спутник+радио оконечная 10дБ Legrand Valena (механизм)

774436 — белый цвет
774336 — кремовый цвет

Розетка ТВ+спутник+радио проходная 14дБ Legrand Valena (механизм)

774437 — белый цвет
774337 — кремовый цвет

Розетка аудио Legrand Valena (механизм)

774223 — белый цвет
774123 — кремовый цвет

Розетка аудио двойная Legrand Valena (механизм)

774424 — белый цвет
774324 — кремовый цвет



Коробка для открытого монтажа розеток и выключателей Legrand Valena

776181 — белый цвет
776131 — кремовый цвет



Заглушка для свободного места в рамке Legrand Valena (без рамки)

774446  — белый цвет
774346 — кремовый цвет



Розетка Legrand Valena с заземлением и системой выталкивания (механизм)

774394 — белый цвет
774395 — кремовый цвет

Рамка одноместная с крышкой Legrand Valena IP44. Совместима со всеми механизмами, кроме IP44.

774450 — белый цвет
774350 — кремовый цвет


Рамки Legrand Valena

774451 Рамка одноместная Legrand Valena белая

774351 Рамка одноместная Legrand Valena слоновая кость

774452 Рамка двухместная Legrand Valena белая

774352 Рамка двухместная Legrand Valena слоновая кость

774453 Рамка трёхместная Legrand Valena белая

774353 Рамка трёхместная Legrand Valena слоновая кость

774454 Рамка четырёхместная Legrand Valena белая

774354 Рамка четырёхместная Legrand Valena слоновая кость

774455 Рамка пятиместная Legrand Valena белая

774355 Рамка пятиместная Legrand Valena слоновая кость

Евро размеры розеток и выключателей.

Установка выключателей и розеток по евростандарту

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

  • установка розеток и выключателей по так называемому «евростандарту»;
  • «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

  • В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
  • Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
  • В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

  • Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

  • В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
  • Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

  • Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
  • Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

  • Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

  • Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
  • Зона 1 (внешняя вертикальная поверхность ванной).
  • Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
  • Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

  1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
  2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
  3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:


Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно . Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

  • Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
  • От монтажной коробки провод идет вертикально вверх.

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую , легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола -- ПУЭ.

На какой высоте устанавливать розетки и выключатели по евростандарту

Высота установки розеток по евростандарту должна быть 0,3 м от напольного покрытия. Это считается удобным, поскольку все кабели находятся невысоко. Они не будут портить внешний вид и позволят свободно расставлять мебель в помещении, не заслоняя разъем. Шнуры располагаются на полу и не мешают проходу.

Высота установки выключателей составляет 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, поскольку на этом уровне включить освещение сможет даже ребенок. Чтобы понять, на какой высоте ставить розетки и выключатели, необходимо учитывать рост жильцов.

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.

Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.

Особенности расположения выключателей и розеток

При монтаже мест подключения следует выбирать ту высоту установки розеток, которая является целесообразной для данного помещения. Так, европейский стандарт предусматривает размещение разъемов электросети в разных частях комнаты. Это гораздо удобнее, чем устанавливать блок розеток в одном месте, поскольку отпадает необходимость использовать удлинители. В гостиной и спальнях этот вариант будет лучшим. Поэтому необходимо рассмотреть достоинства и недостатки каждого стандарта в различных комнатах.

При проектировании разводки следует учитывать такие особенности:

  1. Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
  2. Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
  3. Количество розеток нужно рассчитывать с запасом.
  4. Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
  5. Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу. Если жилая комната -- возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.

В коридоре

В прихожей хватает 2-3 розеток. От них преимущественно запитывают бытовую технику (пылесос, сушилку для обуви и пр.). Чтобы подключенные провода не мешали перемещаться по комнате, разъемы должны находиться на расстоянии 20 см от пола. В некоторых прихожих есть полочки для мелочей. На них часто кладут телефоны, поэтому 1 разъем стоит сделать рядом, чтобы было удобно заряжать устройство. Если в коридоре планируется размещение роутера, нужно выделить для него отдельную розетку.

Высоту выключателя выбирают такую, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер размещают преимущественно на расстоянии 75-90 см от пола.

В ванной комнате

В ванной комнате устанавливают стиральную машину, бойлер, пользуются электробритвой и феном. В зависимости от конфигурации приборов достаточно 2-3 места подключения к электросети. Высота размещения розеток будет зависеть от подключаемой техники. Так, феном и бритвой удобно пользоваться, когда штепсель включается возле зеркала на уровне пояса. Стиральную машину и бойлер подключают так, чтобы кабель доставал до разъема. Поэтому для водонагревателя розетку размещают на высоте 140-170 см.

При монтаже устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если случится перелив воды, провода останутся невредимыми. Согласно стандартам по высоте размещения, их нужно устанавливать не ниже 15 см от напольного покрытия и на расстоянии 60 см от кранов. Выключатель выносится в коридор, поскольку в комнате высокая влажность. Часто его объединяют с тумблером для туалета.

В гостиной

В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают больше всего электроприборов. Поэтому высоту розеток над полом стоит выбирать, основываясь на их предназначении в диапазоне 15-30 см. Желательно монтировать их во всех углах комнаты, чтобы в будущем не пришлось тянуть удлинители.

Основными устройствами в гостиной являются:

  • телевизор;
  • домашний кинотеатр;
  • спутниковый приемник;
  • бра или торшеры;
  • кондиционер;
  • Wi-Fi роутер;
  • компьютер;
  • колонки;
  • дополнительные устройства для компьютера и пр.

Для этого нужно большое количество розеток, чтобы обеспечить одновременную запитку всех устройств. Поэтому следует позаботиться о размещении на каждой стене 1-2 розеток. Нежелательно устанавливать их выше 30 см от напольного покрытия, чтобы не нагромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от обзора.

При прокладке электропроводки нужно учитывать размещение мебели и места, где устройства будут подключаться. Одни приборы требуют постоянного питания, другие включаются периодически. Это также следует учитывать при разводке. Не стоит размещать блок более чем из 2-3 розеток, чтобы не портить дизайн помещения. Выключатели в этой комнате можно устанавливать как по евростандарту, так и по старым нормативам. Все зависит от дизайна помещения.

На кухне

Больше всего техники находится на кухне. Поскольку с каждым годом количество электроприборов увеличивается, возникает необходимость их размещения и подключения. Главной техникой являются:

  • холодильник;
  • микроволновая печь;
  • вытяжка;
  • посудомоечная машина;
  • мультиварка;
  • телевизор.

Часто эти устройства подключены постоянно. Дополнительно используются:

  • блендер;
  • чайник;
  • тостер;
  • соковыжималка;
  • кофеварка;
  • миксер и пр.

Количество розеток определяется частотой их использования. Главным условием в данной ситуации является удобство доступа к сети. Поэтому сейчас популярен монтаж электрических розеток прямо в мебели. Таким образом их можно скрыть от обзора и сделать доступными. Но к разъемам для встраиваемой техники должен быть легкий доступ, как и к включателям.

Высота расположения места подключения для холодильника составляет 15-20 см. Если планируется на нем установка микроволновой печи, уровень поднимают до 60-80 см. Когда стиральная машина размещается на кухне, кабель питания прокладывают на высоте не выше 30 см. Для местных осветительных приборов устанавливают розетки на расстоянии до 10 см над ними.

Если телевизор крепится с помощью кронштейнов, высота места подключения может быть 180-200 см от поверхности пола. А для небольших устройств розетки монтируют на рабочей поверхности. Для мощных электроприборов желательно сделать отдельную силовую линию, чтобы предотвратить перегорание проводки. Клавишу выключателя ставят на уровне пояса, чтобы было комфортно включать каждому жильцу.

В спальне

В спальне хватает 4 мест подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует предусмотреть и его запитку, и сопутствующих устройств. Высота розеток в спальне не должна быть больше 30 см от пола. Исключением может быть монтаж кондиционера. Для него желательно сделать розетку рядом с устройством.

Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Поэтому нужно сделать 2-3 разъема по каждую сторону. Если будет часто использоваться ноутбук, тоже следует предусмотреть место подключения. Когда в спальне имеется туалетный столик, возле него часто устанавливают местный светильник и включают плойку, выпрямитель и другие приборы. Поэтому следует обеспечить свободный доступ к разъемам.

Для стандартных спален выбирают размещение выключателя на высоте 90 см. Если же комната имеет сложный дизайн, она должна предусматривать монтаж тумблеров на несколько клавиш или их размещение в разных частях спальни.

В детской

В детской комнате следует размещать 2-4 разъема электросети. Основной техникой является лампа, а для старших детей -- компьютер. Нужно обеспечить подключение всем стационарным устройствам и оставить 1-2 разъема свободными. Раньше их делали на большой высоте, чтобы ребенок не мог достать. Сейчас изделия оснащают средствами защиты, поэтому их можно монтировать по стандартам.

Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко дотянуться до него. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен легко и быстро дотянуться до выключателя, поэтому удобным считается размещение с той же стороны, где и ручка двери. Во входной зоне размещают розетку для бытовой техники так, чтобы ее закрывала распахнутая створка. Разъем используют для подключения пылесоса, отопительного прибора или других устройств. Высота может быть 10-30 см.

В рабочем кабинете

Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:

  • лампу;
  • компьютер;
  • колонки;
  • сканер;
  • принтер и др.

Дополнительными приборами являются:

  • кондиционер;
  • бра или торшер.

Поэтому следует установить не менее 6 разъемов электросети. Рекомендуется монтировать их на высоте не более 30 см от пола, чтобы избежать нагромождения проводов. Если на рабочей поверхности используется паяльник и другие электроинструменты, тогда рекомендуется установить розетку на высоте не более 15 см над уровнем столешницы.

Поскольку нет четких законов, регламентирующих размещение мест подключения к сети, устанавливать их нужно, опираясь на удобство и дизайн.

Сегодня высота, на которую устанавливаются розетки и выключатели, не имеет чёткого регламента. То же самое касается и их количества на одну комнату. В результате довольно часто попадаются помещения, где они размещены в архаичном порядке и нередко в труднодоступных местах. В рамках этого материала мы попробуем разобраться с тем, как правильно нужно устанавливать розетки и выключатели, чтобы они были всегда доступны.

Нормативы по установке розеток и выключателей

Как уже ранее было сказано, каких-либо нормативов или правил по установке розеток и выключателей нет. «Евростандарт» - это не более чем условность , поскольку важное значение здесь имеют лишь техника безопасности и удобство в использовании. Это подтверждают Свод правил по проектированию жилых и общественных зданий (СП 31–110-2003), последняя редакция которого вышла в 2003 г. и Правила устройства электроустановок, что подготовлены с учётом всех норм МЭК, потому монтаж электропроводки следует проводить исходя из этих рекомендаций. Из первого следуют такие правила установки:

  • выключатели должны размещаться со стороны дверной ручки на высоте 1 м от пола;
  • расстояние от пола до розетки тоже должна составлять 100 см, при этом, её местоположение не имеет значения.

Выдержки из Правил Устройства Электроустановок

  • выключатели должны размещаться аналогично инструкции из предыдущего документа, т. е. около дверной ручки на расстоянии 1 м от пола;
  • выключатель также можно расположить под потолком, при наличии включающего шнура, опускающегося на рекомендуемый уровень;
  • на кухне все точки электропитания должны находиться на расстоянии минимум в полметра от газопровода и достаточно высоко от пола;
  • в санузлах электрические узлы должны устанавливаться на расстоянии в 60 см от сантехнического оборудования и такого же расстояния от пола.

Евророзетки существенно отличаются от наших изделий . Диаметр штырей и расстояние между ними в такой розетке несколько больше. Больше и сила тока: евро – 10–16А, а у отечественных в два раза меньше – 6–10А. Поэтому, первая намного выгоднее, поскольку в неё можно подключить несколько устройств.

Установка электрических узлов в доме

Чтобы вы понимали – существует два способа расположения розеток и выключателей в доме. Это т. н. евростандарт и старые добрые, знакомые многим, советские стандарты. Давайте рассмотрим каждый в деталях.

Согласно евростандарту, розетки должны находиться на расстоянии 30 см от пола , а выключатели – 90 см. Но на деле как таковой стандартизации не существовало никогда, и это понятие пришло в нашу жизнь вместе с евроремонтами. Соответственно, у него положительная и отрицательная сторона:

  • розетка не «бросается в глаза» и ничему не мешает, а выключатель расположен на уровне опущенной руки (90 см от пола) и его можно включить, даже не глядя и без приложения каких-либо усилий – это плюс;
  • для того чтобы вставить штепсель в розетку, нужно будет наклоняться, а дабы переключатель можно было щёлкать, он не должен быть ничем загорожен – это минус.

Что же касается советских стандартов, то мнение о них в последнее время разделилось. Одни считают их более удобными, другие нет, но в последнее время стало расти число именно последних. Напомним, что тогда была принята установка розетки на высоте 90 см, а выключатели на уровне человеческой головы, т. е. 160 см. Как и в предыдущем случае, имеются свои плюсы и минусы:

  • розеткой намного удобней пользоваться, поскольку к ней не нужно наклоняться, а выключатель расположен на уровне глаз и не препятствует размещению мебели – это плюс;
  • постоянно свисающие шнуры питания от приборов и необходимость поднимать руку, чтобы включить свет и найти тумблер глазами – это минус.

Выше мы уже говорили, что высота установки розеток и выключателей по «советскому» стандарту, в плане удобства, уже давно признана многими сомнительной. Пресловутому евростандарту стали отдавать больше предпочтений. Взять, допустим, те же розетки, а, точнее, блок из них. Он будет не так бросаться в глаза, чем куча розеток с «тройниками» и шнурами.

То же самое касается и выключателей, которые размещены у входа в помещение, на уровне опущенной человеческой руки, на высоте 90 см от пола . Таким образом, его можно будет быстро отыскать при входе в тёмную комнату. А в помещениях с большей протяжённостью имеет смысл устанавливать два проходных выключателя в разных концах.

Выключатели и розетки, которые не имеют защиты от утечек токов «на землю» (УЗО, дифавтоматы), не рекомендуется устанавливать в туалетах и ванных комнатах. Это же касается и розетки для стиральной машины.

Как их устанавливать?

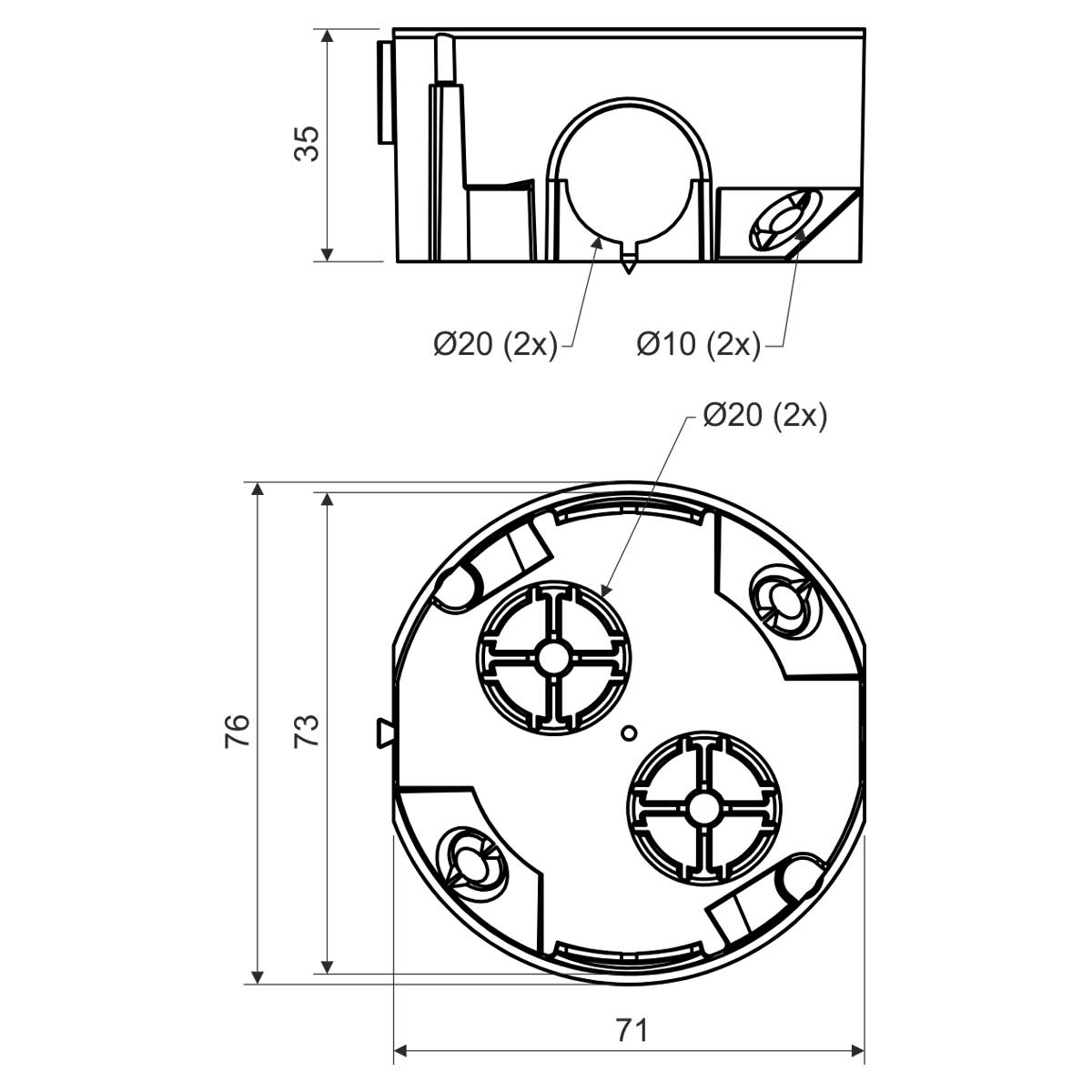

Прежде чем приступать к установке розетки или выключателя, на стене следует обвести их контур. Если она бетонная, то отверстие делается перфоратором с алмазной коронкой. Подрозетник можно сделать как круглым, так и квадратным. В готовые отверстия вставляются специальные установочные коробки. Для их фиксации применяется строительный гипс, штукатурка или гипсовый клей . Коробка крепиться раздвижными лапками или шурупами, а потом на неё одевается пластиковый корпус.

Монтаж в гипсокартонную стену несколько отличается, отличается и необходимый инструментарий. В гипсокартонных листах все отверстия делаются заранее, куда нужно будет провести кабеля. Для фиксации розеток и выключателей используются специальные лапки, которые должны удерживать их на листе.

Что же касается установки при открытой проводке, то такие случаи крайне редки и в основном их так крепят лишь временно (например, при ремонте), поскольку провода сказываются на интерьере. Согласитесь, что намного приятней смотреть на красивую стену, где все аккуратно и эстетично.

Если вы хотите провести монтаж проводки и подключить розетки с выключателем самостоятельно без привлечения сторонней помощи, то следует придерживаться приведённых выше советов и ряда правил, которые позволят выполнить все работы без проблем и, главное, безопасно:

Подводим итоги

Итак, что мы сегодня узнали? Пожалуй, самым главным будет тот факт, что чётких нормативов или ГОСТов касаемо размещения розеток, выключателей и электропроводки нет, но зато существует ряд рекомендаций, которым нужно следовать, прежде всего из соображений безопасности. Но и количество устройств с выключателями должно быть таким, чтобы эксплуатация бытовых и осветительных приборов проходила максимально удобно, что следует учитывать, составляя проект.

Правильное размещение розеток очень важно для увеличения надёжности, повышения степени комфортности и верного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются резонным вопросом: «на какой высоте от пола делать розетку?». Сегодня мы постараемся исчерпывающее ответить на данный вопрос, предоставив всю необходимую и полезную для вас информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодёжь стремится к более современному «европейскому стандарту», дабы не отставать от последних тенденций моды. Старая гвардия же предпочитает «советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Стоит сразу обмолвиться, что никакого «европейского стандарта» нет. Есть только небольшой перечень ограничений, которые существуют исключительно для обеспечения противопожарной безопасности.

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

  • Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
  • Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
  • Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по «евростандарту»

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

  • Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
  • Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.


Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

  • Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
  • Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
  • Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
  • Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
  • Запрещается размещать в банях и саунах.


Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

  • Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
  • Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
  • Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

Нет чётких правил, на какой высоте должны устанавливаться розетки на кухне. Но существует некий стандарт, который сформировался на основе стандартизированных размеров мебели для кухни. По этому стандарту розетки размещаются на трёх уровнях.

Первый уровень. Стандартная высота размещения на кухне – 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомойка, холодильник, электроплита и прочее.

Второй уровень. Следующими идут розетки для переносных электроприборов: чайника, микроволновой печи, блендера и т. д. Для них нужна высота от 110 до 130 см.

Третий уровень. Характеризуется размещением розеток на высоте 200-250 см. Для лёгкого доступа к ним может потребоваться табуретка.

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

  • Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
  • Стиральная машина – 1 м;
  • Водонагреватель – 1,8 м.

В спальне розетки устанавливаются с двух сторон недалеко от двуспальной кровати, чтобы подключать электроприборы в сеть не вставая. Также рекомендуется рядом разместить выключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которого должен иметь возможность свободно тянуться в любую сторону. Возле стола располагаются розетки для компьютера или другой техники.


В условиях других комнат

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Заключение

Ключевое значение в выборе места расположения розеток имеет безопасность и комфортность. Следуя этим двум факторам можно максимально упростить свою жизнь. Не стоит этим пренебрегать. Удачи.


Фото оптимального размещения розеток по высоте

Поделись статьей:

Похожие статьи

Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

  • Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

  • Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

  • Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

  • Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

  • Холодильник.

  • Вытяжка.

  • Посудомоечная и/или стиральная машина.

  • Плита и духовка.

  • СВЧ печь.

  • Телевизор.

  • Компьютерная техника и телефон.

  • Стационарные кухонные приборы среднего размера.

  • Мобильная мелкая бытовая техника.

  • Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

  • электроплита – от 5000 Вт;

  • электродуховка – от 3000 Вт;

  • стиральная машина – от 2000 Вт;

  • бойлер – от 1500 Вт;

  • посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

  • холодильник – от 500 Вт;

  • вытяжка – от 150 Вт;

  • кухонный комбайн – от 500 Вт;

  • блендер – от 100 Вт;

  • электрочайник – от 500 Вт;

  • кофеварка – от 800 Вт;

  • СВЧ печь – от 900 Вт;

  • тостер – от 700 Вт;

  • телевизор – от 100 Вт;

  • ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм2. Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

  • Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

  • Угловые розетки. Удобный вариант, поскольку не занимают много места.

  • Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

  • Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

  • Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

  • Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

  • Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

  • Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

  • Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

  • Техника не должна быть удалена более чем на метр от розетки.

  • Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

  • Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

  • Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

  • Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

  • Розетка для телевизора располагается рядом с ним.

  • Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

  • Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

  • Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

  • Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

  • Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.


Вернуться к списку советов

Евростандарт установки розеток и выключателей – евророзетка размеры

Требования ПУЭ и евростандарт

Ранее выключатели устанавливались на высоте 1,5-1,7 м, а розетки – не более 1 м. В настоящее время используются так называемые европейские стандарты, где учитывается не только техническая сторона, но и особенности данного помещения. В соответствии с нормами, выключатели располагаются на расстоянии 0,8-1,0 м от пола, а розетки – на 30-40 см.

Отечественные нормативы определяются в первую очередь ПУЭ, ГОСТами и другими документами, содержащими рекомендации по установке выключателей и розеток в том или ином помещении.

  • В ванных комнатах источники электроэнергии обычно размещаются на расстоянии не менее 60 см от кранов и дверей душевых кабин. Все изделия должны быть влагозащищенными.
  • На кухнях розетки и выключатели запрещается устанавливать выше и ниже мойки. Для этих помещений существуют отдельные рекомендации, которые будут рассмотрены ниже.
  • В школах и детских садах расстояние выключателей от пола должно быть не менее 1,8 м, а розетки используются оборудованные специальными защитными экранами.
  • От газопроводных труб розетки и выключатели устанавливаются на расстоянии не менее 0,5 метра.

Все эти данные достаточно условные, поскольку в реальной жизни приходится учитывать расстановку мебели в помещении, наличие техники, которая будет подключаться и другие факторы. Во время проектирования следует равномерно распределять все точки, чтобы избежать перегрузок из-за подключения в одно место сразу нескольких мощных электроприборов.

Сегодня для монтажа розеток и выключателей все чаще применяется так называемый европейский стандарт. Высота каждой точки здесь существенно ниже по сравнению с общепринятыми нормативами. Например, средняя высота розеток от пола определена в 30 см, а высота выключателей – 90 см. Фактически никаких специальных евростандартов не существует, поскольку это определение не более чем составная часть евроремонта. Таковым изначально считался любой ремонт, выполненный с применением строительных материалов зарубежного производства.

Каждый вариант обладает собственными плюсами и минусами. Для многих представляется удобным монтаж, выполненный по старым схемам. Например, выключатель, установленный на большой высоте от пола, всегда хорошо видно. Он не закрывается мебелью и совершенно безопасен для маленьких детей.

То же самое касается и розеток, расположенных на высоте 90 см. Они более удобны для включения электроприборов, поскольку не нужно каждый раз нагибаться. Однако, если какой-то бытовой прибор постоянно включен в сеть, то в этом случае больше подойдет евростандарт, позволяющий скрыть не только розетку, но и питающие провода.

Евростандарт для современной кухни

Каждая современная кухня буквально насыщена различной бытовой техникой и оборудованием. Поэтому установка розеток и выключателей по евростандарту в данном помещении имеет большое значение. Высота и места расположения электроустановочных изделий ничем не ограничивается, кроме основных требований ПУЭ. Во всех остальных вопросах следует руководствоваться удобством подключения и дальнейшей эксплуатации установленного оборудования.

На высоту установки существенно влияют размеры и конфигурация кухонной мебели. В связи с этим, исходя из практического опыта, было сформировано несколько уровней, по которым определяется высота установки розеток и выключателей на кухнях:

  • На первом уровне (10-15 см) выполняется монтаж розеток под основное оборудование – электроплиту, холодильник, посудомоечную машину и другие мощные агрегаты. Такая высота обеспечивает свободный доступ к розеткам, а сделать после установки мебели — это можно лишь снизу.
  • Второй уровень (110-130 см) предназначен для установки розеток, в которые будут включаться электроприборы, наиболее часто использующиеся на кухне – блендеры, чайники, мультиварки и т.д. Для них это наиболее приемлемое и стандартное размещение. Основным местом их использования служит рабочая поверхность кухонной мебели.
  • Третий уровень самый высокий (2-2,5 м). Здесь выполняется монтаж и подключение подсветки и вытяжной вентиляции. В данном случае также учитывается возможность свободного доступа к розеткам. Достать их вполне возможно с обычного стула, а с пола они становятся невидимыми, благодаря навесным шкафам.

Данная методика обеспечивает наиболее рациональное распределение всех точек подключения по кухонным стенам. Одновременно размечается и прокладка кабелей, в соответствии с мощностью того или иного оборудования. В таких случаях важна не только высота монтажа розеток и выключателей, но и возможность создания определенного запаса мощности на случай установки дополнительного или более мощного оборудования.

Определенные сложности добавляют водо- и газопроводные трубы, поэтому рекомендуется заранее составить план с указанием не только разводки проводов, но и расположения всех точек по отношению к окнам, дверям, мебели и коммуникациям.

Розетки и выключатели в ванных комнатах

Сравнительно недавно розетки в ванных комнатах вообще не устанавливались. Во-первых, отсутствовала техника, которая требовала отдельного подключения. Стиральные машины старого образца могли подключаться через удлинитель из любого места квартиры. Ну и во-вторых, отсутствовали качественные розетки, защищенные от воздействия влаги.

В настоящее время современную ванную комнату невозможно представить без розеток. Кроме того, часто их установка не ограничивается одной единицей. Только стиральная машина-автомат требует отдельной точки, подключенной к отдельной линии, защищенной собственным УЗО. Мощные агрегаты просто не смогут долго работать через обычный удлинитель. Как правило, высота розеток в этом случае составляет в пределах 1 метра, что позволяет при необходимости очень быстро отключить стиральную машину от сети.

Отдельная розетка потребуется для электрического водонагревателя, поскольку во многих домах именно с помощью бойлера решается проблема горячей воды. Для него также выделяется отдельная линия с УЗО, а сама розетка располагается непосредственно возле самого прибора. Блоки розеток могут устанавливаться над столешницей. От них поступает питание к электробритве, фену и прочей мелкой бытовой технике.

Серьезным ограничением в их установке является обязательное расстояние в 60 см от источников воды. В качестве дополнительных мер безопасности монтаж предполагает установку и подключение заземления, а также использование влагозащитного экрана.

В отличие от розеток, выключатели никогда не монтируются внутри ванных комнат. Они устанавливаются перед входом в помещение на высоте от 80 см и выше. Прокладка кабеля осуществляется напрямую от электрощита в виде отдельной линии скрытым способом. Это позволяет избежать случайных повреждений и контактов с водой. Перед монтажом предварительно составляется план, в котором все расстояния вымеряются и наносятся с максимальной точностью.

Розетки и выключатели для жилых помещений

В жилых помещениях большое значение имеет высота установки розеток и выключателей, а также другие параметры, обеспечивающие не только высокую функциональность, но и безопасную эксплуатацию приборов и бытовой техники.

Грамотное размещение электроустановочных изделий позволит избавиться от множества свисающих дополнительных проводов, удлинителей и сетевых фильтров. В старых домах до сих пор в помещениях установлено не более 2-3 розеток, что создает реальную перегрузку электрической сети.

В современных помещениях точек подключения устанавливается значительно больше. Поэтому необходимо соблюдать все расстояния и размеры с учетом установки мебели. Каждую точку желательно размещать таким образом, чтобы она находилась в непосредственной досягаемости от тех мест, где человек проводит большую часть времени.

Например, в спальнях следует учитывать количество отдыхающих людей. Если спальная комната предназначена для двоих, то розеточные блоки должны располагаться по обе стороны от кровати. Расстояние от пола зависит от используемой мебели, в частности прикроватных тумбочек. При их отсутствии розетки могут устанавливаться практически в любое место на высоту от 30 до 90 см. Если имеются тумбочки, то следует отступить от них вверх на 10-15 см и там определять место монтажа.

В одном блоке с розетками могут объединяться выключатели для светильников бра и верхнего освещения. Светильникам, размещенным на тумбочках, требуются отдельные розетки, которые должны быть предусмотрены в блоке. То же самое касается и торшеров.

Телевизору, установленному на стене, вполне достаточно блока из 5 розеток, расположенного от пола на расстоянии 1,3 м. Если же телевизор установлен на тумбу или низкий комод, высота соответственно уменьшается до 30-60 см. В блоке должно быть три розетки, одно гнездо для антенны и одно – для интернета. Для подключения стационарного компьютера оборудуется еще один розеточный блок.

Розетки и переключатели большого размера

Нажмите на изображения ниже, чтобы найти розетки и выключатели большего размера, которые подходят вам. Вы можете увидеть все розетки и выключатели, доступные в каждом стиле.

Вам нужны розетки и выключатели большего размера, чтобы закрыть то, что уже есть?

Со временем край стены вокруг многих розеток и выключателей изнашивается, трескается или рвутся обои. У нас есть решение с нашими более широкими диапазонами, которые покрывают границы существующих розеток / выключателей, чтобы снова сделать идеальную отделку.

Вместо стандартного размера одинарной пластины 85 мм и размера двойной пластины 146 мм, в большом ассортименте имеются пластины размером от 92 до 95 мм для одинарной и от 148 до 155 мм для двойной розетки или переключателя. Это дает вам дополнительные 10 мм по периметру, чтобы скрыть эти пятна и обеспечить отличную отделку.

Гранде

Одиночный 95 мм x 95 мм, двойной 153 мм x 95 мм

Deco

Одинарный 94 мм x 94 мм, двойной 154 мм x 94 мм

Mondo

Одинарный 94 мм x 94 мм, двойной 154 мм x 94 мм

Виктория

Одинарный 94 мм x 94 мм, двойной 154 мм x 94 мм

Кромка каната

Одинарный 93 мм x 93 мм, двойной 153 мм x 93 мм

Стиль

Одинарный 92 мм x 92 мм, двойной 148 мм x 92 мм

В том маловероятном случае, если вы не сможете найти диапазон, который ищете, позвоните нам по телефону 01926 257257.

Super Sockets, Блок 4 Althorpe Enterprise Hub, Althorpe Street, Leamington Spa, Warwickshire, CV31 2GB | [email protected]

MK Electric Dimensions и Click Definity

Подано в разделе Новости Опубликовано 06.09.17

Домовладельцы, снимающие переключатели для украшения позади или меняя крышки розеток, могут показаться безвредными, но на самом деле это может иметь последствия, если целостность цепи не будет проверена до и после.

И MK Electric, и Click предлагают безвинтовую линейку, которая решает эту проблему и делает обновление розеток и декорирование выключателей безопасным и простым.

Как работают безвинтовые выключатели и розетки?

Безвинтовая конструкция состоит из двух отдельных частей; функциональный модуль с опорной рамой и передней пластиной, которая крепится модуль скрывающей винты и извлекая доступ к проводке.

Клиенты получат полную гибкость, что означает, что они могут изменить конструкцию передней панели в любое время в случае повреждения или даже временно снять переднюю панель, и все это без вмешательства в работу кабелей. Чтобы снять переднюю панель, домовладельцам не нужны какие-либо электрические знания, так как передние панели просто снимаются с помощью отвертки.

Для установщиков функциональный модуль прост в установке и подключении, что устраняет любые опасения по поводу повреждения передней панели во время установки или во время беспорядочной сборки. После этого домовладельцы могут закрепить переднюю панель, не задерживая время установки.

И Click, и MK Electric не идут на компромисс во внешнем виде, с черной или белой задней панелью и различными готовыми передними панелями, которые легко интегрируются в ваш дом.


Насколько безопасны безвинтовые розетки и выключатели?

Это более безопасная альтернатива, поскольку многие домовладельцы меняют переднюю панель розеток и не изолируют или не проверяют проводку безопасно перед тем, как полностью удалить розетку. Передние панели розеток обеих марок просто встают на место или легко снимаются, что означает отсутствие необходимости вызывать электрика для совета или помощи с удалением.

Безвинтовые розетки на 13 А также соответствуют текущим британским стандартам за счет использования трехконтактной системы шторок, что делает их безопасными для детей, поскольку они блокируют доступ к электрическим клеммам под напряжением.На Click и MK Electric также предоставляется 20-летняя гарантия.

Разница между MK Electric и Click

Единственное различие между MK Electric Dimensions и Click Definity - это цена и торговая марка.

Новая линейка безвинтовых габаритов MK Electric доступна с ноября 2017 года. Цены еще не объявлены, однако, по нашим оценкам, они будут в районе 20-30 фунтов стерлингов за матовую хромированную заднюю панель и переднюю панель функционального модуля с двумя гнездами на 13A. (это основано на ценах на их текущий ассортимент MK Aspect Screwless).

Ассортимент Click Definity Screwless доступен для покупки прямо сейчас у CEF и у различных оптовиков по цене от 5 фунтов стерлингов за функциональный модуль 13A с двумя рядами в черном или белом цвете, 1,88 фунтов стерлингов за белую переднюю панель и 6,25 фунтов стерлингов за матовый хром передняя пластина.

Обе серии предлагают все: от выключателей до розеток, бритвенных блоков и диммеров с различными гладкими металлическими и синтетическими покрытиями. Однако Click Definity является более доступным вариантом при обновлении всего вашего дома, тогда как затраты на MK Electric Aspect могут быстро увеличиться для полного обновления.

Благодаря простоте обновления и снижению риска повреждения во время установки решения для безвинтовой проводки, несомненно, станут популярным выбором среди установщиков и клиентов.

Вы можете купить линейку Click Definity прямо сейчас в CEF и других различных интернет-магазинах. MK Electrics Screwless Solutions доступна с ноября 2017 года.

Вернуться в блог

Стандартные размеры винтов электрических розеток для заглушек и переключателей

Стандартный размер и спецификации для электрических коробок, розеток, переключателей и заглушек.

ТИП ВИНТОВ

Стандартный тип винта для электрических розеток и переключателей для крепления переключателя или розетки к распределительной коробке - это крепежный винт с плоской головкой , они могут быть как с крестообразным шлицем, так и с шлицем. «Плоская головка» относится к форме головки винта, а не к прорези, используемой для заворачивания винта. Крышки обычно используют крепежный винт с овальной головкой. Овальная головка очень похожа на винт с плоской головкой, но имеет небольшую округлость.

МАНОМЕТР ДЛЯ ВИНТА

Стандартный калибр для винтов для домашних электрических розеток, коробок, выключателей и заглушек - №6.Размер калибра - это диаметр винта.

РЕЗЬБЫ НА ДЮЙМ

Стандартное количество резьбы электрического винта составляет 32, это означает, что на дюйм вала приходится 32 резьбы.

ДЛИНА

Длина винтов зависит от области применения.

Заглушки: Электрические заглушки для выключателей и розеток обычно упаковываются с винтами длиной 5/16 ″. Сплошные или глухие крышки обычно упаковываются с винтами длиной 1 дюйм.

Выключатели и розетки: Винты длиной 1 дюйм входят в комплект поставки большинства электрических розеток и переключателей.

Удлиненные винты: Если вы имеете дело с ситуацией, когда у вас есть утопленная розетка из-за дополнительной толщины стенок в распределительной коробке из-за гипсокартона или плитки двойной толщины, используйте винт длиной 1-1 / 2 дюйма обычно достаточно для установки выключателя или розетки. Длина винта может быть сколь угодно большой, но 2 дюйма - это, вероятно, максимальная длина, которая вам когда-либо понадобится в типичном жилом помещении. Длина винта крышки может оставаться неизменной. Поскольку большинство выключателей и розеток упакованы с винтами диаметром 1 дюйм, вам необходимо приобретать эти винты отдельно.Вы можете найти эти винты в разделе оборудования в магазине товаров для дома или на Amazon: http://amzn.to/2s4QCkO

СТАНДАРТНЫЕ РАЗМЕРЫ ЭЛЕКТРИЧЕСКИХ ВИНТОВ

Заглушки: # 6-32 x 5/16 ″ Oval Крепежный винт с головкой http://amzn.to/2sqggh9

Электрическая коробка Выключатели и розетки: № 6-32 x 1 ″ крепежный винт с плоской головкой http://amzn. to/2qSxUIB

Винты с удлиненным выходом: # 6-32 x 1-1 / 2 ″ Винт с плоской головкой http://amzn.to/2s4QCkO

Высота установки от напольных розеток, расположение выключателей и розеток в квартире

ясно, что установка розеток и выключателей в помещении в большинстве случаев определяет степень комфорта.Не менее важно, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации. В этом случае не будет нарушено их функциональное назначение, внутренние особенности существующего в доме расположения электроприборов.Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства. В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей.Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установка евростандарта, Гостя или удобства

Установить розетки и выключатели по европейским стандартам, хорошая идея. Но в то же время ограничивается общими требованиями, которые так успешно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.

Согласно европейскому стандарту розетки устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола.Кроме того, в разных уголках нашей страны установленная стандартная высота может быть немного, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. что пока, что не существует набора европейских стандартов относительно высоты установки розеток и выключателей.

Правила устройства электроустановок, составленные требования в соответствии со стандартами МЭК, только что упомянутые о возможности установки розеток на удобном расстоянии от пола, о чем можно прочитать в гл. 6.6.30 Правила устройства электроустановок.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования. Но не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами. То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Бытовая электротехника гл.7.1.48-7.1.54).

высота установки выключателей и розеток

Рекомендации по установке электромонтажных устройств

Но применительно к советскому стандарту простота установки розеток и выключателей весьма сомнительна. Как показала практика, ранее применявшийся стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был для нас более подходящим, чем старый советский ГОСТ.

А розетки и выключатели, устанавливаемые при входе в помещение, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста. Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.

Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования. Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.

Кроме того, при большой площади помещения, для управления его освещением лучше устанавливать розетки и выключатели в разных точках комнаты. Для этих целей вводятся переключатели. Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.

Идеальный вариант, установка выключателей и розеток

Следовательно, наиболее подходящим вариантом является установка розеток на отсутствие отключающих устройств тока утечки, то есть с дифавтомами устройств, УЗО, что напрямую связано с курильщиками с санузлами. В данном случае все электрические устройства, это касается как розеток, так и выключателей бытовой техники, например стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.

Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток.В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное пользование.Это предусмотрено удобное средство, предполагающее, что при ремонте необходимо учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.

На что обращать внимание при выборе розетки

Страница ошибки | Rexeluk

{{еще}} {{if false &&! empty projectsData. рабочие сайты && projectsData.status eq 'success'}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! - Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.рабочие места}} {{для проектов}} {{! - Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое название}}

Истекает: {{:истекает}} {{if expiresIn> 1}} Дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Потребление:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/за}}
{{/за}}

Необходимо выбрать хотя бы один проект

Сохранять

{{/если}} {{if true &&! empty projectsData. result && projectsData.status eq 'success'}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/за}}

Необходимо выбрать хотя бы один проект

Сохранять {{/если}} {{/если}}

где и как их правильно расположить? Стандартная высота розеток и выключателей от пола

Электромонтажные работы обычно проводят при строительстве нового дома и при капитальном ремонте.Для правильного подключения нестандартной электрофурнитуры необходимо четко определить высоту установки выключателей и розеток. На этот счет существует множество как официальных правил, так и неофициальных советов.

Нормы и стандарты устройства бытовой электротехники

Нет единых точных стандартов, регулирующих допустимую высоту розеток и выключателей от пола. Раньше по правилам требовалось размещать выключатели и розетки на высоте 1.6 и 0,8 метра от пола соответственно.

Современные дизайнеры предпочитают европейские стандарты:

  • розеточные модули - 0,3 метра от пола;
  • выключатели - 0,9 метра от пола.

Некоторые люди находят старые стандарты более удобными. Выключатель виден, мебель ему не загораживает. Высокие розетки безопасны для маленьких детей. Да и в такие розетки удобнее включать электроприборы - не нужно постоянно наклоняться.

Выключатели

, установленные по европейским стандартам, более удобны в использовании - не нужно высоко поднимать руку. Низкорасположенные розетки подходят для бытовой техники, постоянно подключенной к сети. Это скроет провода.

Нижняя граница допустимой высоты розетки - 25 сантиметров от пола. Это минимальная высота для обеспечения безопасности при влажной уборке. В квартире может быть неограниченное количество розеток.

Чтобы правильно спроектировать и установить розетки и выключатели, можно воспользоваться простыми правилами:

  • для начала нужно составить схему расположения мебели и электроприборов;
  • на схеме следует указать все розетки, составляя запас в несколько штук;
  • лучше подключать стационарное оборудование к розеткам, находящимся в открытом доступе, но при этом желательно спрятать их за самими устройствами;
  • на открытых участках стен необходимо расположить несколько розеток ближе к полу - это поможет использовать пылесос во всех комнатах;
  • расстояние от поверхности письменного стола или прикроватных тумб до розетки должно быть около 20 сантиметров;
  • для правильного расположения выключателя необходимо определиться, в какую сторону будет открываться дверь: удобное расположение устройства - возле дверного проема со стороны дверной ручки.

Как избежать сложностей при установке

Монтаж бытовой электротехники сопряжен с множеством проблем и множеством нюансов. Специально для тех, кому приходится сталкиваться с этой проблемой впервые.

Установка техники в стандартные стены

Сделать монтажные отверстия в обычных стенах не так-то просто. Для этого понадобится перфоратор (перфоратор) и коронка с твердосплавными напайками. Диаметр отверстия не должен превышать 5 сантиметров.В противном случае будет сложно закрепить пластиковую розетку.

Строб соединяет распределительную коробку и отверстие. Для фиксации в ней электрического кабеля используется специальный клей - алебастр. Сечение проводов для розеток - 2,5 квадрата и более, для выключателей - от 1,5 квадрата.

Для подключения проводов из разных металлов необходимы клеммы. Скрутка приведет к быстрому окислению металла, в результате чего ток по проводам перестанет течь.

Розетка должна быть надежно закреплена, все пустоты между стеной и розеткой должны быть устранены.

Монтаж бытовой электротехники осуществляется после окончания отделочных работ.

Как установить розетки в полы из гипсокартона

Процесс установки розеток в гипсокартон и сплошных стенах аналогичен. Единственное отличие - в розетках.

Ящики для смыва из гипсокартона оснащены специальными ножками. Они позволяют вклинить розетку в подготовленное отверстие.

Углубление для розетки должно четко соответствовать размеру коробки. В противном случае конструкция не будет хорошо держаться и довольно быстро выпадет из стены.

Установка розеток снаружи

Этот способ установки используется в дополнение к скрытой установке. У такой электрофурнитуры несколько иная конструкция: на корпусе или внутри него есть места для крепежа, а для закрепления на стене используются дюбели или саморезы.

Во всем остальном процесс подключения аналогичен процессу внутренней установки.

Завершающий этап монтажа бытовой электротехники

Для установки бытовой электротехники используются специальные хомуты, которые есть во всех устройствах. Альтернативный вариант - использовать саморезы, входящие в комплект.

Оба эти метода одинаково практичны и удобны.

При подключении проводов главное не допускать коротких замыканий.Такая неисправность может возникнуть из-за запутывания кабелей, а особенно при модульном монтаже электрической арматуры.

Перед подключением проводов необходимо тщательно очистить их концы. Для пайки используется кислота с оловом или канифолью. Подготовленные провода нужно вставить в клеммы розетки (выключателя) и хорошо затянуть винтом.

Часто вместо пайки используют специальные обжимы. Их надевают на кабель и зажимают плоскогубцами.

Установка выключателей ничем не отличается от установки розеток.Главное правильно установить блок. Включение должно производиться нажатием на верхнюю часть клавиши.

Особенности установки в различных помещениях

Оптимальная высота для размещения розеток и выключателей зависит от специфики каждого помещения.

Кухня

Это помещение отличается повышенной влажностью, обилием паров и конденсата. На современной кухне много бытовых электроприборов, некоторые из которых используются одновременно.Поэтому общая нагрузка на сеть здесь достаточно высока.

Подключение розеток и выключателей, а также их расположение на кухне требуют особой осторожности, тем более что использование тройников в таком помещении недопустимо.

Высота кухонных розеток особого значения не имеет. Главное - удобство, простота доступа и максимальная защита от попадания воды. Поэтому запрещается располагать розетки рядом с мойкой и варочной панелью.

Расстояние от розеток до газо- и водопровода, АКБ должно быть не менее полуметра.

Ванная

В этом помещении нельзя устанавливать обычные розетки. Приборы должны быть влагостойкими, хорошо защищенными снаружи и изнутри.

Для защиты устройства от попадания влаги используется резиновый колпачок. Снаружи есть специальная крышка, предотвращающая попадание воды в пробковые отверстия.

Для соединения водоотвода с остальными его частями лучше использовать резиновые или силиконовые прокладки.

В ванной лучше установить несколько розеток:

  • для фена и электробритвы - возле зеркала на высоте около метра от пола;
  • для стиральной машины или полотенцесушителя - на высоте 0.5-0,6 метра от пола.

Дети

В детской спальне предпочтительнее высокое расположение бытовой электротехники (1,5-1,7 метра). В этом случае устройства будут недоступны любознательным малышам, а дети постарше не будут щелкать и включать вилки без надобности - это высоко и неудобно растягивать.

Длинный коридор и лестница

Здесь переключатели должны быть установлены в начале и в конце. Достаточно одной розетки в углу у плинтуса - к ней можно подключить сушилку для обуви или гостевые телефоны.

Спальня, гостиная

Выключатели должны располагаться у входа и возле дивана или кровати. В местах отдыха под выключатель часто устанавливают розетки - это позволит в любой момент сменить яркое верхнее освещение на тусклый свет от торшера.

В гостиной потребуются розетки для подключения ТВ и ТВ-тюнера. Высота определяется с учетом расположения оборудования. Экран телевизора должен полностью скрывать шнур.

На каждой стене должны быть две розетки европейского стандарта. Их используют для торшеров и мелкой бытовой техники.

В спальне розетки устанавливаются по обе стороны от кровати и возле туалетного столика.

Дополнительные розетки

Не менее 5 розеток необходимо около рабочего места с компьютером.

Розетка для подключения кондиционера находится на расстоянии 0,3 метра от потолка.

Какова высота розеток от пола в современных помещениях? Главное требование к этому показателю - безопасность при эксплуатации розеток и выключателей.То есть высота должна быть такой, чтобы во время использования розетки и выключатели были защищены от механических повреждений и влаги.

Кроме того, важно учитывать длину проводов электроприборов - высота расположения источников питания должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Строгих правил установки розеток и выключателей сегодня нет, что не ограничивает полет фантазии дизайнеров при разработке.эксклюзивные проекты ... Тем не менее, определенные нормы, установленные ПУЭ, придется придерживаться хотя бы во избежание возгорания электропроводки.

Максимальная высота для размещения источников питания не более метра от пола, для выключателей - 1,5–1,7 м от пола. Эти нормы применялись еще в советское время.

В настоящее время расположение розеток и выключателей часто предполагает соответствие европейским стандартам с учетом особенностей помещения и видения общей картины владельцем и дизайнером.Высота розеток и выключателей не категорична, но чаще всего розетки располагаются на расстоянии от 30 до 40 см от пола, а выключатели - от 80 до 100 см от пола.

Оба варианта имеют достоинства и недостатки. Установка по старинке с выключателями на уровне плеч и розетками на расстоянии 90-100 см от пола кому-то покажется наиболее удобной. Этот вариант максимально безопасен для детей.

В свою очередь, с точки зрения эргономики европейские стандарты открывают больше возможностей: переключателями можно пользоваться, не беспокоясь, держа руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте установки они более удобны, так как находятся на приемлемой высоте - частое включение и выключение устройств не требует физических усилий. С другой стороны, устройства, которые постоянно работают от сети без отключения, лучше всего совмещать с источниками питания на расстоянии 30-40 см, что позволяет маскировать провода.

Монтажное проектирование

Правильно спроектировать расстояние и расположение источников питания и выключателей помогут следующие правила:

  1. Рассчитайте высоту исходя из расположения электроприборов и мебели в комнате.
  2. Нарисуйте схему расположения выключателей и розеток. Будет лучше, если их количество будет обеспечено с запасом.
  3. Обеспечьте постоянный доступ к часто используемым источникам энергии - не загораживайте их мебелью и электрическими приборами.
  4. Оптимальное расстояние от пола для розеток на открытых участках стен 30-40 см. Их количество должно быть таким, чтобы при использовании пылесоса можно было убрать все части комнаты.
  5. Розетку лучше монтировать над прикроватной тумбочкой, письменным столом, комодом на высоте не более 20 см от поверхности мебели.
  6. Помните, что высота установки выключателей во многом зависит от стороны, на которую будут открываться двери.
  7. Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели располагаются у входа в тамбур или кладовки, у кровати или дивана - в спальне и гостиной. Что касается высоты, то здесь определенную роль будет играть темп роста числа пользователей комнат.

Воспользуйтесь этими простыми советами, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное - безопасности.И помните, что небольшая погрешность в сантиметр-два никак не повлияет на конечный результат.

Ниже мы рассмотрим рациональные варианты установки выключателей и блоков питания в помещениях в зависимости от их назначения.

Подготовка кухни

Кухня - это пространство, в котором розетки играют особенно важную роль хотя бы потому, что вся работа здесь основана на использовании электроприборов. Каждый день на кухне включают и выключают духовку, микроволновую печь, блендер, кухонный комбайн, кофеварку, соковыжималку и другие важные составляющие комфортной жизни современного человека... Холодильник, посудомойка, у кого-то есть плита и морозилка все время.

Чтобы расположение розеток и высота выключателей было рациональным, проектирование необходимо начинать с создания точной планировки кухни с учетом расположения мебели и электроприборов.

Существуют определенные нормы по установке розеток на кухне, придерживаясь которых, можно добиться максимального удобства и безопасности в помещении при работе электроприборов:

  1. Источники электроэнергии для посудомоечной машины, стирки (если они расположены на кухне) и холодильника должны располагаться на высоте не более 20 см от пола.Это расстояние является оптимальным с учетом длины проводов этих электроприборов.
  2. Розетки для небольших электроприборов - миксера, чайника, блендера - удобнее использовать, если их разместить не высоко над столешницей рабочей поверхности - 20-30 см.
  3. Для вытяжек, электрических колонн на кухне розетка может быть установлена ​​на расстоянии двух метров от пола и выше.

Если на кухне есть дополнительные осветительные приборы в навесных шкафах, то розетки для них правильнее будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники, помимо требований к расположению розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

Ванная

Особенность ванной комнаты - высокий и постоянный уровень влажности. Поэтому высоту установки розеток и выключателей следует проектировать с учетом основных требований ГОСТ и ПУЭ.

Очевидно, розетки устанавливаются на определенном расстоянии от душевой кабины и раковины.Расстояние между ними должно быть не менее метра. Что касается высоты, то здесь нужно учитывать шнуры средней длины, предназначенные для работы электроприборов. Ниже приведены рекомендации по высоте блоков питания в ванной:

  1. Для котла и настенной вытяжки расстояние от пола не менее 1,5 метра.
  2. Для мелких электроприборов (фен, бритва и др.) - 1 метр.
  3. Для встроенной техники (стиральная машина) - 20-30 см от пола.

Примечание! Слишком низко расположенные розетки при явном нарушении требований ПУЭ над полом - это риск короткого замыкания при возможном «затоплении» в ванной.

Спальня и гостиная

Установка розеток и выключателей, сколько бы их ни было, как в производственных, офисных, так и в жилых помещениях, помимо безопасности, должна соответствовать требованиям по удобству их использования. Если говорить о спальне, то здесь будет удобно разместить по обеим сторонам кровати по одному выключателю и по одной розетке.

Оптимальный вариант в этом случае - ставить розетки на расстоянии 70 см от пола. Это расстояние позволит использовать прикроватную лампу без дискомфорта, связанного с отсутствием провода, заряжать гаджеты, а также регулировать уровень освещения прямо в постели.

Важно рассмотреть возможность размещения дополнительных источников питания в рабочей зоне и рядом с туалетным столиком, если таковой имеется. На какой высоте устанавливается розетка в этом случае? Подойдет высота 30 см от пола возле рабочего стола (уместна будет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования малогабаритных электроприборов (фен, плойка и др.).

В гостиной необходимо сделать несколько розеток за телевизором на расстоянии одного метра от пола. Дополнительно потребуется предусмотреть розетки для других устройств, работающих в помещении, с учетом его разделения на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя или утюга.

Главный выключатель в гостиной удобнее разместить у входа. Если используется «сложное» освещение, то потребуются такие же «сложные» переключатели на основе нескольких клавиш.

Установка по правилам в помещениях различного назначения

Упомянутые выше Правила электромонтажа (ПУЭ) представляют определенные требования для установки выключателей и розеток в разных типах помещений.

Розетки могут поставляться:

  1. В производственных помещениях, где расстояние от пола до розетки от 0,8 до 1 метра; если провода подводятся от верхней части стены, монтаж на высоте 1.Допускается 5 метров.
  2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами, с учетом особенностей интерьера, но не выше 1 метра. Возможна установка на плинтусы из негорючих материалов.
  3. В школах и детских садах на расстоянии 1,8 метра от пола.

Выключатели основного освещения должны располагаться на расстоянии 0.В обычных комнатах от 8 до 1,7 метра от пола, а в детских учреждениях - на расстоянии 1,8 метра. К потолочному переключателю требуется проложить шнур.

В ванных, душевых и других помещениях с повышенной влажностью розетки можно устанавливать только в гостиничных номерах и жилых квартирах. Все выключатели и розетки в этом случае должны располагаться на расстоянии 0,6 метра по отношению к проему душевой кабины.

Вставные блоки питания в жилых помещениях и местах пребывания детей должны быть оборудованы защитными устройствами, закрывающими доступ к ним при снятии вилок.

Расстояние от розеток и выключателей до частей электроустановок и газопроводов должно быть не менее 50 сантиметров. Выключатели следует правильно установить на стене на высоте до метра со стороны дверной ручки или под потолком с помощью шнура.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс использования электроприборов в будущем, определить возможные сбои в работе электросети.

Как строительство нового жилья, так и капитальный ремонт дома или квартиры требуют значительного объема электромонтажных работ. Сюда входит организация ввода общей линии электроснабжения, создание контура заземления и выравнивания потенциалов, установка распределительного щита с прибором учета потребляемой энергии, прокладка внутренних электрических сетей и монтаж распределительных коробок и, наконец, монтаж светильников и нестандартной электротехники - выключателей и розеток.

Вообще-то это, конечно, задача электриков. Однако многие работы можно выполнить и самостоятельно при условии, что у домашнего мастера есть базовые понятия в области физики, электротехники, организации внутренних электрических сетей и навыки общестроительных и электромонтажных работ. Но также очень важно знать, где именно размещать и на какой высоте устанавливать розетки и выключатели. По этому поводу существует много споров, но все же есть определенные официальные правила и неофициальные рекомендации, которые необходимо рассмотреть более подробно.

Основные параметры правильной установки розеток и выключателей

Сразу отметим, что найти точные единые стандарты высоты установки выключателей и розеток довольно сложно по той простой причине, что их не существует. Любые ссылки на существующие «европейские стандарты» - это просто желание скопировать устоявшееся модное направление «евроремонт», устоявшуюся традицию установки электроприборов в Западной Европе.

Кстати, нормы монтажа существовали какое-то время - ими руководствовались строители при возведении жилых домов массовой многоэтажной застройки. Затем все розетки располагались на высоте 900 ÷ 1000 мм от поверхности пола (на ровной опущенной руке), а выключатели - на 1600 ÷ 1700 мм (на ровной проушине). В большинстве квартир старого дома такую ​​планировку еще можно увидеть. Многие домовладельцы привыкли к нему, считают его удобным и не собираются переделывать.

Как объясняются эти параметры, сейчас сказать сложно. Возможно, это произошло из соображений безопасности - все розетки с идущими от них проводами всегда находятся в поле зрения жителей, а дети не могут добраться до выключателей. С другой стороны, самые опасные точки - розетки, остаются доступными для детей, и в этом нет особых соображений безопасности, но ребенок до 8-10 лет не может самостоятельно потушить свет. Другой вероятной причиной такого монтажа было то, что он всегда проводился в помещениях поверх стен, а такое расположение выключателей и розеток позволяло существенно сэкономить на кабеле (в масштабах массового строительства, которое проводилось в те годы экономия была серьезной).

Тем не менее, сегодня общепринятые европейские стандарты более популярны, чем стандарты, а традиции установки этих элементов электрооборудования. Кто они такие?


Некоторые строительные руководства дают следующие рекомендации (с учетом планирования на этапе строительства дома):

  • Розетки - 400 ÷ 450 мм от уровня черного пола (плиты перекрытия). Таким образом, после заливки стяжки и установки чистового напольного покрытия высота составит около 300 мм.
  • - 1000 ÷ 1050 мм от шероховатой поверхности, соответственно примерно 900 мм после чистовых работ.

Как это удобно? Розетки и вставленные шнуры питания не бросаются в глаза или не вызывают несанкционированного доступа, и вы можете включать и выключать свет, свободно опуская руку вниз. Есть возможность научить детей быть самостоятельными (конечно, под присмотром взрослых) - переключатель у них под рукой.

Сразу отметим, что такие «стандарты» существуют только для обычных жилых комнат.В других местах, например, на кухнях, правила будут совсем другими - об этом пойдет речь ниже.

Существуют особые требования к установке розеток и выключателей в детских учреждениях - в школах, детских садах и т. Д. Там, во избежание неконтролируемых учителями или воспитателями действий детей с электричеством, эти элементы усиления устанавливаются одинаково высоко. - на высоте не менее 1800 мм.

Итак, если говорить только о высоте установки розеток и в жилых помещениях, то у любого хозяина квартиры или дома есть три пути:

1 - № При ремонте не меняйте расположение розеток и выключателей, а также проводите первичный монтаж по обычным «советским стандартам», если так удобнее и безопаснее.

2 - Изменить расположение элементов усиления в соответствии с европейскими традициями, о которых говорилось выше.

3 - Укажите свое местоположение, исходя из личных предпочтений и удобств - это не противоречит существующим правилам.

По остальным параметрам установка ограничений и рекомендаций намного больше - они изложены в действующих правилах эксплуатации электроустановок (ПУЭ), и их необходимо учитывать:

  • Минимальная высота установки розеток в жилых помещениях не регламентируется, максимальная не более 1000 мм.Допускается даже их расположение на уровне пола - при условии использования специальных плинтусов с кабельными каналами из негорючих материалов и специальных типов розеток.

Специальная розетка на плинтусе - непосредственно на уровне пола
  • В производственных помещениях, однако розетки рекомендуется устанавливать на высоте от 800 до 1000 мм, а при верхней разводке сети можно поднять их вверх до 1500 мм. О детских и школьных учреждениях уже было сказано - не менее 1800 мм от уровня пола.
  • В квартире, особенно когда в ней живут дети, настоятельно рекомендуется (хотя и не является обязательным правилом) использовать розетки с защитными стержнями, которые автоматически блокируют отверстия при выдергивании вилки из розетки.
Оптимальное решение для квартир, где проживают маленькие дети - розетки с защитными занавесками
  • Электропроводка и электроприборы не должны располагаться ближе 500 мм от стояков газопровода, ближе 100 мм от оконных или дверных проемов, менее 150 мм от уровня основного потолка.Если планируется установка подвесного потолка (подвесного или натяжного), то и проводка, и распределительная коробка должны находиться ниже его уровня.
  • Не рекомендуется устанавливать розетки в ванных комнатах. Если все же без этого обойтись невозможно, то его следует монтировать на расстоянии не менее 600 мм от двери душевой кабины или ванной. В этом случае обязательным условием является использование специальных розеток для влажных помещений (с повышенной герметичностью корпуса и с подпружиненными защитными крышками), и с обязательным его питанием через ток утечки (дифференциальный ток) не более 30 мА.

Завершая вопрос с ванной, можно добавить, что розетки не следует устанавливать близко к поверхности пола. «Дизайн» в таких условиях особой роли не играет, и пользоваться феном, плойкой или электробритвой будет удобнее из розетки, расположенной на высоте одного или даже полутора метров. При этом категорически исключается размещение розетки над умывальником.

  • Выключатели обычно крепятся на стене у входа, сбоку от дверных ручек.Высота установки - от 800 до 1700 мм. При необходимости можно установить их повыше, предусмотрев, например, возможность включения с помощью шнура. Очень часто в небольших помещениях (в коридорах, на кухнях, в помещениях с небольшой площадью) необходимо совмещать розетки и выключатели с блоками - тогда оптимальной считается высота такого блока около 900 мм от пола - "Золотая середина".

В любом случае, как бы ни была расположена электрическая арматура, потребуется замена старых розеток на новые, так называемого «европейского формата»... У них диаметр отверстия - 0,8 мм шире, чем у старых отечественных, а их несколько и расстояние между контактными штырями соответствующей вилки. Такие розетки выдерживают гораздо большие нагрузки - обычно они рассчитаны на токи 10 или 16 А соответственно, на нагрузку 2,2 кВт или 3,5 кВт соответственно. (Для сравнения, старые розетки выдерживали 6 А, то есть всего 1,3 кВт, что в условиях современного насыщения жизни человека электроприборами явно недостаточно).

Кроме того, если старая розетка не подключена к контуру заземления - с этим придется разбираться внимательно - большинство современных электроприборов имеют трехконтактные вилки с заземлением для обеспечения безопасности пользователей (для некоторых мощных бытовых приборов подключение к контур заземления - это просто обязательное условие). Несколько - в специальной публикации нашего портала.

Видео: где разместить розетки и выключатели на стене
Цены на розетки, выключатели и рамки

Розетки, выключатели и рамки

Некоторые нюансы установки кабельной части

После того, как сделали генеральный ремонт, то стоит переделать кабельную часть - если проводка алюминиевая, рекомендуется заменить ее на медную, с площадью сечения не менее 1.5 мм². Этого сечения должно хватить для достаточно больших токов. Правда, если планируется установка бытовой техники повышенной мощности, потребуется прокладка более мощных линий.

Сечение жилы
медный провод, мм ²
максимальный ток
при продолжительной нагрузке, A
максимальная мощность
нагрузка, кВт
номинальный ток
срабатывание выключателя
, A
предельный ток
срабатывание
автоматический выключатель , А
сфера применения
дома
(квартиры)
1. 5 19 4,1 10 16 осветительные приборы, сигнализация
2,7 27 5,9 16 25 розетки, системы теплого пола
4 38 8,3 25 32 климатическое оборудование, водонагреватели, стиральные и посудомоечные машины
6 46 10.1 32 40 электроплиты и электроплиты
10 70 15,4 50 63 входные линии электропередачи

Наверное, есть смысл немного остановиться на правильном размещении проводки.


Каждая розетка (или блок розеток) должна питаться от собственной задней коробки
  • Каждая розетка (группа розеток) или выключатель должен быть подключен к отдельной распределительной коробке.Делать длинные скрытые параллельные соединения от одной розетки к другой нецелесообразно, а в некоторых случаях даже может быть опасно - это легко может привести к сбросу этой линии со всеми вытекающими отсюда последствиями.

  • От монтажных коробок строго вертикальная разводка должна идти с розетками или выключателями. Объясняется это просто - всегда можно визуально определить место прохождения силовых кабелей в толщине стены. Если линия проложена в любом порядке - под углом (как на рисунке, поз.№ 3) или даже вертикально, но со смещением (поз. № 2) от места расположения розетки (выключателя), то он может стать объектом скрытой опасности.

Спустя какое-то время, а это происходит достаточно быстро, о расположении такой нестандартной проводки забывают даже ее мастера. Более того, это будет «сюрпризом» для новых хозяев квартиры. При попытке, например, безвредно повесить зеркало или полку, высока вероятность того, что дрель поразит находящуюся под напряжением линию питания со всеми печальными последствиями - коротким замыканием и необходимостью масштабного ремонта проводки. .


  • А вот на потолочной поверхности плиты перекрытия, при установке навесного или натяжного потолка, проводку можно разместить произвольно, как правило, на кратчайшем расстоянии. Если используется кабель типа NYM, то он даже не требует дополнительной защитной изоляции - его можно крепить прямо к пластиковым дюбелям ... Кабели другого типа (ВВГнг или ВВГ) укладываются в гофрированную пластиковую трубу. диаметр.

  • На полу под его декоративной обшивкой также можно произвольно располагать силовые кабели на кратчайшем расстоянии.Однако есть и особые оговорки. Так, если пол уложен по деревянным бревнам, то разводка независимо от типа кабеля допускается только по металлическим трубам, гладким или гофрированным.

Если планируется стяжка, то достаточно гофрированных пластиковых труб

Если проводка представляет собой заливную бетонную стяжку, то обычно ее укладывают в гофрированную пластиковую трубу.

  • Следующий вопрос - как часто нужно устанавливать розетки, есть ли на это какие-то нормы?

Нет конкретного ответа.Можно найти рекомендации - устанавливайте их по 1 штуке на площади 6 ÷ 10 квадратных метров. Однако, скорее всего, эти «стандарты» несколько устарели, поскольку оснащение жилья электроприборами постоянно растет. Поэтому, наверное, желательно заранее продумать размещение основных устройств и устройств, задать определенный запас, чтобы исключить использование всевозможных тройников или удлинителей в будущем. Лучше всего, если заранее будет составлен план с полностью продуманной расстановкой предметов быта и расположением точек питания.


Грамотно составленная схема будет большим подспорьем при проведении электромонтажных работ
  • И еще одно очень важное замечание, а точнее дельный совет. При проведении ремонтных и электромонтажных работ необходимо не полениться сфотографировать все кабельные линии, размещение распределительных коробок и других элементов домашней электросети, пока они не будут скрыты штукатуркой или отделочными материалами ... желательно делать снимки, чтобы можно было привязать скрытые объекты к неподвижным элементам.Например, с измерением размеров от окна или дверного проема, угла комнаты, стояка отопления и т. Д. - чтобы вы могли быстро и точно найти желаемый агрегат в случае возникновения каких-либо аварийных, ремонтных или профилактических работ.

Если это планируется, лучше обратиться к специальной публикации нашего портала, в которой этот вопрос освещен более подробно.

Цены на кабели и провода для строительства и ремонта

Кабели и провода строительные и ремонтные

Особенности установки розеток и выключателей на кухне

Кухня - особое пространство по многим причинам.Во-первых, он существенно отличается от всех остальных помещений по степени влажности и насыщенности парами. А во-вторых, современная кухня - это средоточие максимальной концентрации всевозможной бытовой техники. Многие электроприборы используются одновременно во время приготовления пищи или других домашних операций, поэтому общая нагрузка здесь обычно самая высокая.

В таблице ниже приведены характеристики основных кухонных электроприборов - вы можете оценить уровень потребления энергии при выполнении определенных домашних дел. Учитывая, что многим из них нужны отдельные линии электропередач, то можно представить, сколько точек подключения нужно оборудовать на кухне (понятно, что тройники в таких условиях абсолютно недопустимы и представляют серьезную пожарную опасность):

Тип бытовой техники Средняя потребляемая мощность Особенности подключения к электросети
Электрическая плита или варочная панель от 3500 до 12000 Вт Индивидуально проложенная линия электропередачи
Электрический духовой шкаф от 2500 до 10000 Вт аналогично
Стиральная машина от 1500 до 3000 Вт аналогично
Водонагреватель от 2500 до 7000 Вт аналогично
Посудомоечная машина от 1500 до 3500 Вт аналогично
Микроволновая печь от 700 до 2500 Вт Может подключаться к обычной розетке на 16 А
Холодильник (пиковое значение - только при запуске) от 500 до 2000 Вт аналогично
Электрочайник от 700 до 1500 Вт аналогично
Кухонный комбайн (комбайн) от 500 до 1500 Вт аналогично
Хлебопечка, пароварка и т. Д. от 700 до 2000 Вт аналогично
Тостер до 1000 Вт аналогично
Вытяжка от 500 до 1500 Вт аналогично
Измельчитель отходов от 400 до 1000 Вт аналогично

Розеток, очевидно, нужно много. Кроме того, есть смысл подумать об установке нескольких дополнительных выключателей - например, для мусороуборочного устройства, установленного в кухонной мойке, и для дополнительного освещения рабочего пространства в зоне разделочного стола, плиты, мойки.

Здесь ни о каких нормах высоты установки розеток говорить не приходится - их расположение должно, в первую очередь, обеспечивать удобство, возможность доступа при возникновении такой необходимости, безопасность использования, максимальную защиту от влаги, для стационарных оборудование - секретность размещения электропроводки. Здесь может быть много вариантов - один из них показан на рисунке:


Понятно, что вариантов размещения встраиваемой техники очень много, а если добавить к этому разнообразие настольных электроприборов и особенности их использования (например, есть хозяйки, у которых есть любимая кухня аксессуары постоянно «прописываются» на рабочем столе), то, скорее всего, духа абсолютно идентичных схем не обнаружится. Поэтому копирования здесь быть не может - план размещения оборудования и прокладки к нему проводки составляется каждым владельцем индивидуально, но с учетом общих принципов.

  • О мощности подводимых ЛЭП (сечения медных проводов) уже было сказано - достаточно сравнить данные из первой и второй таблиц выше. Однако есть еще одна цифра, по которой можно определить эту проблему.

Важное условие - суммарная мощность всех подводимых на кухню линий должна обеспечивать большой запас для одновременного включения всех точек потребления.На практике этого, конечно, нельзя допускать ни в коем случае, но страхование все же необходимо.

  • Для варочной панели (электроплиты) и для духовки (если это независимые друг от друга устройства) устанавливаются специальные розетки, рассчитанные на максимальный ток 32-40 А. То же самое и в случае, если плита и духовка зависимы друг на друга.

Различные модели розеток на 32 и даже 40 ампер - применяются для бытовой техники повышенной мощности
  • Если в кухне установлен водонагреватель накопительного принципа действия (бойлер) мощностью более 3-х. 5 кВт, то помню еще и подключал к розетке, или к автомату, установленному на стене в защитном ящике. Этот агрегат работает в автоматическом режиме практически постоянно, и розетка особо не нужна.
  • Установка розеток для другой встраиваемой бытовой техники может осуществляться на нескольких уровнях:

- На стене, сверху не выше 100 мм от уровня пола - это позволит разместить эти элементы усиления за стандартным съемным мебельным плинтусом.

- В шкафчиках кухонный гарнитур - при условии, что в этом предмете мебели нет выдвижных или откидных элементов - полок, ящиков, кронштейнов и т. Д., Которые могут зацепить электрический кабель.

- На стенах под раковиной - на максимально возможном удалении от водопроводных и канализационных труб ... В этом случае розетку необходимо закрыть влагонепроницаемой крышкой.

- На стене над кухонными шкафами. Обычно это розетки для вытяжек, дополнительных осветительных приборов, иногда для встраиваемых микроволновых печей или холодильников. Высота розеток в этом случае должна быть не менее 50 мм над уровнем верхней поверхности шкафа.

  • Для подключения настольной кухонной техники розетки ставят на стену примерно в 100 мм от уровня (это, как правило, приходится на высоту 1150 мм от уровня пола (при желании может быть выше, до 1400 мм), при этом выпускные блоки ни в коем случае не должны находиться над мойкой или варочной панелью - они должны быть удалены не менее чем на 250 ÷ 300 мм в сторону.

Вместо настенного размещения Розеточные блоки сейчас активно используют специальные выдвижные или складывающиеся модули - в виде открывающихся «книжек» или выдвижных вверх для соединения «колонн» с розетками.


Скрытый блок розеток в виде раскрывающейся «книжки»

Очень удобно - и поверхность стены «чистая», появляется только тогда, когда это необходимо, и даже при использовании устройства точка подключения снимается с поверхность стола.


Еще один вариант скрытого размещения розеток - восходящая «колонна»

Какие еще принципы следует учитывать при размещении розеток:

  • Розетка для встраиваемого оборудования ни в коем случае не должна располагаться непосредственно за установленным устройством - ее необходимо вывести в сторону, вверх или вниз.
  • Расстояние от устройства до розетки не должно превышать 1000 мм.
  • Все без исключения линии, идущие на кухню, должны иметь свои автоматические выключатели и устройства УЗО.

Планируя прокладку ЛЭП на кухне, безусловно, следует исходить из реальных характеристик бытовой техники. Наверное, лучше будет обратиться в электротехническую организацию - специалисты должны помочь составить проект с учетом всех нюансов и требований безопасности.На основании этой схемы можно будет составить чертеж с размещением розеток «на земле» - определить места для размещения розеток в стене и вырезания для них штробов.

Возможно, появится возможность сэкономить на прокладке линий. Например, если суммарная мощность стиральной и посудомоечной машины не превышает 4 кВт, то их можно «поставить» на одну линию электропередачи с помощью провода сечением 2,5 мм². Часто одной линии хватает на холодильник и определенную группу розеток.Однако выводы все же должен делать профессионал в этом вопросе.

Видео: задача не из легких - правильное размещение розеток и выключателей на кухне

Установка выключателей по европейским стандартам. Этот вариант более современный и для некоторых удобнее. По европейскому стандарту выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо.Установка выключателей по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Вне зависимости от каких-либо стандартов и не в ущерб безопасности.

Чтобы разобраться в этом вопросе более подробно, начнем с переключателей.

Возможны три варианта установки выключателей:

Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола.Для многих этот вариант был и остается наиболее подходящим. Во-первых, люди привыкли к тому, что выключатель находится на уровне глаз, а во-вторых, этот вариант наиболее рациональный, когда в районе выключателя стоит невысокая мебель, не позволяющая установить выключатель внизу. Также очень важным фактором является наличие детей, малыши любят играть со светом, но в таком варианте это невозможно.
Установка выключателей по европейскому стандарту ... Этот вариант более современный и для некоторых удобнее. По европейскому стандарту выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо. по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно. Вне зависимости от каких-либо стандартов и не в ущерб безопасности.

Установка розеток.

Розетки также могут быть установлены на разном расстоянии от пола, но в этом случае наиболее рациональным является европейский стандарт установки розеток, так как они устанавливаются на расстоянии 30 см от пола.Это намного удобнее, чем привычный нам советский вариант, когда их устанавливали на расстоянии 90 см от пола, это позволяет с комфортом пользоваться бытовой техникой и скрывать провода. Но и здесь нужно помнить о предназначении комнаты, в которой устанавливаются розетки, так как, например, на кухне иногда нужны провода над столом, где непосредственно используется техника.

И несколько слов о технической части установки розеток, все мы используем розетки европейского стандарта, так как те розетки, которые были в недавнем прошлом, не позволяют пользоваться большей частью бытовой техники.Есть такое понятие, как переходники, но их использование далеко не безопасно, так как может привести к возгоранию. Диаметр штырей в розетках европейского стандарта на 0,8 мм больше, чем в отечественных. Расстояние между ними тоже разное. Сила тока в европейских розетках составляет 10 А или 16 А, в бытовых - 6,3 А или 10 А. То есть в данном случае европейский стандарт установки розеток дает большие возможности в использовании бытовой техники.

Европейский стандарт крепления розеток

Установка розеток в соответствии с европейским стандартом включает в себя перечень многих пунктов, которые, по некоторым мнениям, лучше всего соблюдать и выполнять точно в письменной форме. Ведь все пояснения из мануалов по устройству собственной электропроводки относятся к европейскому стандарту, который служит вам спасителем.

Несмотря на популярные утверждения о правильности всех высказываний европейского стандарта, об установленной системе, которую следует соблюдать, установка розеток по европейскому стандарту может быть разного вида ... Основное правило - розетка должна быть установлен на высоте от двадцати до тридцати см от пола, вы можете выбрать установку как внешней, так и внутренней розетки, особой разницы нет, кроме простоты использования.По тому же европейскому стандарту переключатели должны быть на высоте 90 см. Но следует помнить, что европейский стандарт не всегда применим для повседневной жизни, немаловажную роль играет собственный комфорт и удобство использования. В этом случае розетка может быть размещена исходя из ваших будущих намерений, ведь всегда есть потребность в чем-то, невозможно установить розетку просто так, не зная, для чего она будет предназначена.
Когда западная бытовая техника появилась в странах постсоветского пространства, население столкнулось с проблемой подключения этой техники к нашим бытовым розеткам.Для бесперебойной работы зарубежной бытовой техники и обеспечения безопасности необходимо было установить розетки по европейскому стандарту. Введенные в практику переходники не оправдали себя по причине пожарной безопасности, они стали источниками возгорания не только для бытовой техники, но и для окружающих их предметов, что поставило под угрозу жизнь владельцев бытовой техники.

Установка розеток по европейским стандартам осуществляется с учетом требований безопасности для современной бытовой техники, включая выбор оптимальной высоты розеток и так далее.

Диаметр штифтов в евророзетках на 0,8 мм больше, чем в отечественных. Еще и расстояние между штырями. Сила тока в европейских розетках 10 или 16 А, в бытовых - 6,3 или 10 А. Из этого следует, что установка розеток по европейскому стандарту позволяет одновременно использовать большее количество электроприборов.

Нормы и стандарты на установку розетки, выключателя

Не существует единого стандарта или стандарта на установку розеток.Есть так называемый европейский стандарт. По этим правилам нет разницы, какую розетку устанавливать (внешнюю или внутреннюю). Безопасность и удобство эксплуатации важны. Так, по европейскому стандарту розетки устанавливают на расстоянии 20-30 сантиметров от пола, а выключатели в комнате - 90 см от пола, на кухне - 110 см.

Розетки

Euro несколько отличаются от бытовых устройств. Диаметр штырей и расстояние между ними в евророзете больше.Сила тока тоже больше, почти в два раза: евро - 10-16 А, отечественный - 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту более выгодна, т.к. позволяет подключить несколько устройств. в то же время.

В России долгое время был еще один вариант установки розеток и выключателей. Высота 160 см от пола - это советский стандарт для расположения выключателя. Многие до сих пор считают его самым удобным. Переключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая не будет его закрывать, а также безопасен для детей, которые любят «щелкать» клавишами.
Так же можно выбрать более оригинальный американский стандарт установки розеток. В нем предусмотрена не только высота от пола (раковины или кухонного стола) в 30,5-41 см, но и определенное расстояние между розетками в комнате - 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разные стены

Для обозначения розетки на стене наносится ее контур. При работе с бетоном отверстие под розетку продыряется перфоратором с алмазной коронкой.Коробка розеток может иметь разную форму: круглую или квадратную. Также существуют монтажные коробки для монолитных бетонных стен. Для фиксации смыва в стене используется гипсовый клей, обычная штукатурка или штукатурка paris.

Блок в розетке крепится скользящими лапками или саморезами. К нему сверху прикреплен пластиковый футляр.

В стене из гипсокартона также можно установить розетку или выключатель. В этом случае отверстие вырезается с помощью специального инструмента.

При установке розетки в гипсокартон используйте другое ударное сверло.Процесс несколько отличается от установки розетки в бетоне или кирпиче. Все отверстия в гипсокартоне проделываются заранее. К месту отверстий протягиваются кабели, которые выводятся в подготовленные отверстия. Розеточные коробки для полых поверхностей, таких как гипсокартон, имеют специальные ножки. Держат розетку на листе.

Электромонтажники все реже устанавливают розетки, выключатели с открытой проводкой, так как они портят внешний вид помещения. Намного приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
Требования к современным розеткам и установке:

При установке розетки или выключателя не следует путать порядок подключения контактов. Это особенно важно помнить при подключении трехконтактной розетки с заземляющим контактом.
За исключением того, что высота установки не является стандартизированной единым стандартом, высота розеток, предназначенных для кондиционеров и других устройств, с заземляющим контактом также не стандартизирована.
Розетки устанавливаются на ток 6 А, одна штука на 10 м2 площади - в комнатах, на кухне любого размера - две розетки.
Установить розетку в ванной можно только на расстоянии 0,6 м от ванной, а также при соблюдении следующих условий: используются водонепроницаемые розетки, они подключены к источнику питания SELV или PELV, либо защищены УЗО. .
Не устанавливайте розетки в ванной под раковиной или над раковиной. Необходимо выбрать такую ​​схему разводки, при которой будет исключена перегрузка в сети, т.е. важно защитить от сверхтока, иначе выйдет из строя главный предохранитель и произойдет короткое замыкание в устройстве.
Контакт вилки с розеткой не должен быть «слабым». Надежный контакт предотвратит нагрев разъема и не приведет к возгоранию или повреждению кабеля.
Токоведущие части розетки должны быть изолированы друг от друга и защищены от прикосновения.
Некоторые современные розетки защищены от неправильного подключения, когда невозможно вставить в розетку только один штырь вилки.

Среди множества электромонтажных работ установка розетки, выключателя - одна из самых простых, но это не значит, что ее нужно выполнять так, как вам нравится, без соблюдения определенных правил.

Обработано

На самом деле строгих правил по количеству и расположению розеток и выключателей ни в квартире, ни в строящемся частном доме нет. Но есть два документа, которые говорят, как и где лучше всего размещать розетки и выключатели. Первый документ - СП 31-110-2003, в котором написано, что выключатели следует размещать сбоку от дверных ручек, расстояние от пола до выключателя не более одного метра. Розетки можно размещать где угодно, но также на высоте до метра.Второй документ - Правила электромонтажа - посвящен правилам безопасности при установке розеток и выключателей. Расстояние от розеток и выключателей до газопроводов нормируется, оно должно быть не менее 50 см. В ванных комнатах допускается установка розеток на расстоянии 60 см от раковин, ванн, душевых кабин и т. Д. Такие розетки должны быть защищены УЗО с током отключения до 30 мА (устройство защитного отключения).

В настоящее время прочно вошел в «моду» европейский стандарт установки розеток и выключателей, согласно которому розетки устанавливают на высоте 30 см от пола, а выключатели - на высоте 90 см от пола. .Такое расположение розеток и выключателей удобно для всех членов семьи. Так как ребенок сам может включить свет, а взрослому даже не нужно поднимать руку на выключатель, ведь он находится под рукой на высоте. Шнуры от включенных в розетки электроприборов лежат на полу и не мешают проходу. Удобно!

Рис. 1. По европейскому стандарту розетки устанавливаются на высоте 30 см, а выключатели - 90 см от уровня пола.

Ранее в Советском Союзе применялся стандарт установки розеток и выключателей, согласно которому розетки располагались на высоте 90 см от пола, а выключатели - на высоте 1,6 м от пола. У этого стандарта тоже есть свои плюсы, и он не хуже европейского. Поэтому сегодня многие люди отдают предпочтение этому стандарту. Например, выключатель всегда у вас перед глазами, и вы можете вставить вилку в розетку, не нагибаясь.По какому стандарту устанавливать розетки и выключатели выбирать лично Вам у обоих вариантов есть свои плюсы и минусы.

Рисунок 2. Розетки по советскому стандарту устанавливаются на высоте 90 см, а выключатели - 160 см от уровня пола.

Запретов и ограничений по высоте установки розеток и выключателей на кухне, как и в других помещениях, нет, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. .Что говорит следующее.

7.1.48. Выключатели и розетки должны находиться на расстоянии не менее 60 см от дверного проема душевой кабины. Значит, из раковины.

7.1.50. Минимальное расстояние от выключателей, розеток и элементов электроустановки до газопроводов должно быть не менее 50 см.

Исходя из типоразмеров кухонной мебели, сформировался определенный стандарт по высоте установки розеток и выключателей на кухне. Согласно которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, где устанавливаются розетки для электроплиты, посудомоечной машины, холодильника, мусороуборочного устройства ... Эта высота оптимальна с точки зрения доступа к розеткам, т.к. после установки «кухни» добраться до них можно только снизу.

Второй уровень 110-130 см. От пола, на котором установлены розетки для подключения чайника, блендера, мультиварки, СВЧ-печи, то есть тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см от пола, здесь устанавливаются розетки для вытяжки и освещения. Эту высоту также выбирают с учетом возможности доступа к розеткам. Достаточно просто встать на стул и розетку перед глазами. А стоя на полу за верхними шкафами их не видно.

Рисунок 3. На кухне розетки установлены на трех уровнях. Выключатели могут быть установлены как по европейскому стандарту, так и по советскому стандарту.

Высота установки розеток и выключателей в ванной.

Санузел - это помещение с повышенной влажностью, поэтому все розетки, устанавливаемые в ванной, должны быть подключены через УЗО и иметь степень защиты от влаги не ниже IP44, с брызгозащищенным кожухом на пружине, это обязательно от нас ПУЭ и здравый смысл. Розетки и выключатели необходимо устанавливать, опять же, на расстоянии не менее 60 см от раковин, душевых кабин.Также не допускается установка розеток под раковиной и над ней. Но высоту установки розеток нужно выбирать так, чтобы вам было максимально удобно пользоваться такой бытовой техникой, как фен, электробритва.

Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см от душевой кабины и раковины, и подключаются через УЗО, в соответствии с требованиями ПУЭ.

Рекомендации по высоте установки и расположению розеток и выключателей в спальне.

Мои клиенты часто спрашивают меня, где установить розетки и выключатели в спальне? Основываясь на личном опыте, я даю следующие рекомендации, основанные на комфорте и удобстве использования. Например, если будет установлена ​​двуспальная кровать, подойдет вариант, когда с обеих сторон кровати есть розетка и двухкнопочный выключатель на высоте 70 см от пола. Розетки, чтобы, лежа на кровати, можно было подключить, например, телефон для зарядки и выключатели, чтобы можно было включать или выключать свет в комнате или бра, не вставая с постели.

Рисунок 5. В спальне высота розеток и выключателей выбирается исходя из условий комфорта и удобства пользования.

В такой схеме можно полностью управлять освещением с трех мест, один выключатель традиционно устанавливается у входа, а два других по обе стороны от кровати, как показано на рисунке. Это очень удобно!

Уважаемые посетители сайта, в заключение статьи хочу предложить вам посмотреть видео о том, как именно не нужно устанавливать розетки и выключатели в квартире.Это видео содержит на конкретных примерах наиболее частые ошибки во всех комнатах квартиры. Просмотр этого видео поможет избежать проблем и ошибок, ведь после редактирования всего, ох как не хочется все переделывать!

MK S4151 16A 1-GANG SCHUKO SOCKET - Выключатели, розетки и вилки - Аксессуары

Название продукта MK S4151 16A РОЗЕТКА SCHUKO, 1 ГЕНЕРАЛЬНАЯ
Описание Немецкая розетка Schuko, 16 А, тип F, утопленная, с передними пластинами
Категория продукта Аксессуары, переключатели, розетки и вилки
Материал Формальдегид мочевины
Цвет Белый
Номинальное напряжение 250 В
Номинальный ток 16A
Размеры 86 x 86 x 35 мм
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
