Допускается ли использование скрутки проводов? Что говориться в ПУЭ
Провода являются электротехническими изделиями, применяемыми для соединения источников электрического тока с потребителями, а также другими компонентами электрических схем.
Как отмечается в пункте 2.1.21 ПУЭ, для соединения электрических проводов и кабеля может использоваться один из способов: опрессовка, сварка, пайка, болтовые или винтовые соединения. Метод скрутки в действующих инструкциях не упоминается вовсе. Таким образом, можно сделать вывод, что актуализированные правила устройства электрических установок строго настрого запрещают скрутку проводов. Такой тип соединений является крайне ненадежным, к тому же и недолговечным. Запрет также объясняется тем, что в месте скрутки существенно возрастает уровень сопротивления и в результате такое соединение сильно нагревается. Вы легко отделаетесь, если скрутка просто отгорит. Однако более страшным последствием высокого сопротивления в скрутке является короткое замыкание и увеличение риска возгорания.
В этой статье попробуем разобраться и ответить на вопросы, когда разрешается скрутка проводов и можно ли их скручивать, если они выполнены из разных металлов.
Когда можно скручивать провода?
Скрутка проводов допускается лишь при условии, что будет проведена последующая пропайка либо сварка жил проводников. Ни коим образом специалисты не рекомендуют выполнять простую скрутку проводов и их изоляцию. В противном случае результатом может стать одно из выше перечисленных явлений.
Также стоит избегать скрутки проводов, которые изготовлены из разных материалов – к примеру, из алюминия и меди. Такое соединение со временем гарантированно перегорит по простой причине, что эти металлы начнут окисляться, из-за чего и произойдет ухудшение контакта.
Почему нагревается скрутка?
По факту, скрутка не создает хорошо проводящего и надежного контакта между жилами. Также она не обеспечивает достаточной прочности соединения, а потому, как правило, разогревается намного сильнее в сравнении с остальным проводом при прохождении через скрутку даже самого малого тока.
Так происходит из-за отсутствия в месте скрутки связки проводов на уровне атомов. Кое-где между жилами остаются промежутки с воздухом, и со временем в таких местах образуются окислы. В совокупности эти факторы способствуют ухудшению контакта в скрутке, что может привести к образованию искр или даже к возгоранию изолирующего слоя на проводах.
Допускается использование элементарных разъемных соединений в виде скруток, если провода нужно соединить временно – к примеру, нужно протестировать схему включения определенной нагрузки либо проверить какую-либо часть прибора, находящегося в ремонте.
Все же, не стоит забывать об очевидных опасностях, которые могут возникать при долгосрочном использовании проводов, соединенных скруткой. А потому, лучше выполнять неразъемное соединение лишь способами, разрешенными и регламентированными ПУЭ.
Какие еще способы соединения проводов можно использовать кроме скрутки?
Если вам нужно соединить провода, а в скрутке вы сомневаетесь, сегодня предложены множество альтернативных способов, как можно соединить провода во время проведения в доме ремонта или электромонтажных работ.
Клеммы
Клеммное соединение проводников является распространенным и быстрым способом, практикуемым профильными специалистами. Клеммы, как правило, различаются по своей конструкции и устройству, однако имеют одинаковый принцип работы: изначально зачищаются концы проводов, после этого они заводятся в клеммы и зажимаются.
Болтовое соединение
Такой тип соединения проводов также считается достаточно надежным. Однако у него все же есть недостаток: это большие размеры болтов в сравнении с жилами электропроводов. По этой причине болтовые соединения далеко не всегда можно полностью спрятать в распаечный короб.
Гильзы
Соединение проводов при помощи гильз является наиболее качественным, надежным и долговечным. Гильзы изготавливаются из меди и алюминия. Сам же процесс монтажа предполагает использование специальных клещей. Однако такой способ соединения может применяться далеко не всегда ввиду отсутствия специального инструмента у многих профильных работников.
Сварка
Этот способ также является надежным и предполагает сваривание проводов при помощи специального прибора. Принцип действия такого оборудования схож с обычным сварочным аппаратом, однако при его изготовлении используется трансформатор переменного напряжения на 12/18 Вольт.
Независимо от способа, который вы выбрали, чтобы соединить провода в доме или квартире, важно правильно оценить, если этот метод подходит или нет именно для решения ваших задач. Так, ни в коем случае не допускается скручивание проводов и их дальнейшая эксплуатация, но уже спрятанных в штробах. Если даже вы не можете обойтись без скрутки, места таких соединений должны быть в дальнейшем скреплены дополнительно пайкой или сваркой. Только так соединение получится монолитным и относительно надежным.
Электротехническая лаборатория компании ТМ Электро поможет выявить и устранить все неисправности электропроводки.
Можно ли использовать скрутку проводов, что говорит ПУЭ?
Разделы статьи:
Можно ли использовать скрутку проводов, что говорит ПУЭ?
По всем действующим на сегодняшний день правилам устройства электроустановок (ПУЭ) скрутки проводов строго настрого запрещены.
Нельзя просто взять и скрутить провода, поскольку такое соединение считается недолговечным и очень ненадёжным.
Сопротивление скруток высокое, в результате чего оно начнёт греться. Самое безобидное, что может произойти в данном случае — скрутка отгорит. Самое страшное, что может быть, это короткое замыкание со всеми вытекающими отсюда последствиями.
Когда скрутка проводов разрешена? Можно ли скручивать провода из «разношёрстных» металлов? Попробуем найти ответы на эти вопросы в данной статье https://elektrikinfo.ru
Скрутка проводов разрешена, но только с последующей пропайкой или сваркой жил. Просто скручивать провода и изолировать их не рекомендуется. Об отрицательных эффектах, которые могут возникнуть от обычной скрутки, было сказано выше.
Тем более нельзя просто скручивать провода из меди и алюминия, то есть, те, которые выполнены из разных материалов. Дело в том, что такая скрутка 100% перегорит со временем, от того, что медь и алюминий начнут окисляться.
Все это приведёт к ухудшению контакта.
Какие способы соединения проводов кроме скруток бывают?
Если вы не уверены в скрутках, то на сегодняшний день существует достаточно много и других способов соединения проводов при выполнении электромонтажных работ:
Клеммы — самый распространённый и к тому же быстрый способ соединения проводов. Клеммы могут иметь различную конструкцию и устройство, но принцип их работы один и тот же: вы зачищаете концы проводов, после чего заводите их в клеммы и зажимаете.
Болтовое соединение — также надежный способ соединения проводов при помощи болтов. Однако у данного способа есть один существенный недостаток, это большие габариты, из-за которых болтовое соединение часто просто не заходит полностью в распаечную коробку.
Гильзы — соединение проводов гильзами признано самым надежным, качественным и долговечным. Для изготовления гильз используется медь и алюминий, а для монтажа (обжима) применяются специальные клещи.
Сварка — также надежный способ, при котором провода свариваются с помощью специального аппарата. По своему принципу действия он чем-то напоминает обычный сварочный аппарат, но только изготовленный из трансформатора переменного напряжения на 12-18 Вольт.
Какой бы способ соединения проводов вы не выбрали, важно понимать, где он подходит, а где нет. Например, нельзя скручивать провода, а затем прятать их в штробах. Скрутка проводов разрешена, но только с дальнейшей сваркой или пайкой жил, что позволит сделать данное соединение монолитным.
Поделиться статьей в социальных сетях
Скрутка проводов – как правильно
Мы не собираемся доказывать вам, что скручивание проводов — это хороший способ соединения. Да, его можно сделать качественно и утеплить. В качестве временного варианта тоже отлично. Но по правилам устройства электроустановок (ПУЭ) для соединения провода или кабеля обычные скрутки не рекомендуются.
Контент
- Для чего нужен хороший твист?
- Preparing wires for twisting
- Stranded wires
- Parallel twisting
- Sequential twisting
- Bandage twist
- Single core wires
- Twist Insulation Methods
- Insulating tape
- Thermal tube
- PPE caps
Для чего нужен хороший поворот?
Представьте, что два провода, которые нужно соединить, скручены вместе, как . Те, кто знаком с электротехникой, знают, что переходное сопротивление возникает в месте контакта двух проводников. Его значение зависит от двух факторов:
- площадь поверхности в месте контакта;
- наличие оксидной пленки на жилах.
Для выполнения скрутки сердечник оголяется, металл взаимодействует с кислородом воздуха, в результате чего поверхность проводника покрывается оксидной пленкой, имеющей приличное значение удельного сопротивления.
пример некачественно выполненной скрутки: скрутка греется, изоляция плавится
Соответственно, при некачественном выполнении скрутки контактное сопротивление увеличивается, что в свою очередь вызовет нагрев при прохождении электрического тока через переход. В результате место скрутки может нагреться настолько, что загорится электропроводка. Наверняка каждому приходилось слышать в жизни фразу о том, что пожар произошел из-за отключения электроэнергии.
Чтобы этого не произошло, контактное соединение проводов должно быть максимально прочным, надежным и безопасным. То есть скрутка должна быть выполнена настолько хорошо, чтобы переходное сопротивление было стабильным и не менялось во времени.
Подготовка проволоки к скручиванию
Помните! Никогда не крутите под напряжением, даже если у вас есть инструмент с изолированными рукоятками и диэлектрические перчатки.
Для начала обесточьте рабочее место, отключив вводной автомат для квартиры или дома.
Чтобы получить хороший твист, вам нужно точно выполнить следующие шаги:
- Зачистите присоединяемые жилы от изоляции, не допуская при этом повреждения металлических поверхностей жил.
- Смочите чистую ткань уайт-спиритом или ацетоном и сотрите всю грязь с открытых жил.
- Теперь используйте наждачную бумагу, чтобы сгладить прожилки до металлического блеска.
И тогда можно начинать крутить.
Многожильные провода

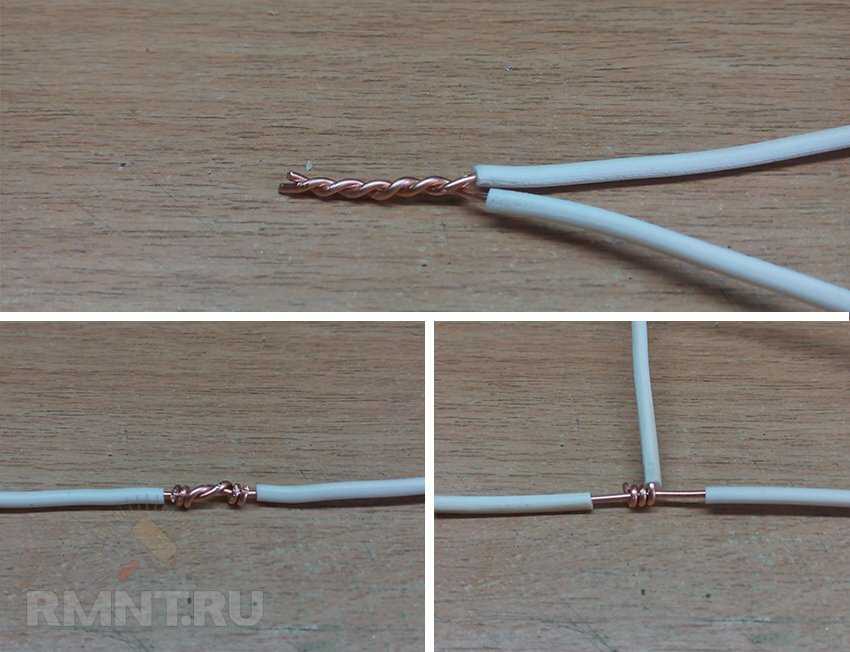

Скрутку многожильных электрических проводов можно производить разными способами.
Параллельное скручивание
Самый простой способ – параллельная скрутка, когда оба зачищенных провода перекрещиваются крест-накрест внахлест друг на друга в месте зачистки и одновременно скручиваются. Такое соединение обеспечивает надежный контакт, но не выдержит приложенного усилия натяжения и вибрации.
Этот способ лучше всего использовать для медных проводов, когда один из них монолитный, а другой многожильный.
Монолитный провод должен быть зачищен от изоляции чуть больше, чем многожильный. После скрутки из оставшегося монолитного медного хвостика делается дополнительный изгиб в сторону скрутки, за счет этого соединение получается более надежным. Этот способ подходит и для скрутки алюминиевых жил разного сечения.
Преимущество параллельной скрутки в том, что с ее помощью можно одновременно соединить более двух проводов.
Последовательное скручивание
При последовательном методе каждый соединяемый провод наматывается на другой. Надежность и контакт такого соединения будут оптимальными, но использовать эту скрутку можно только для двух проводов, не более.
Сложите зачищенные жилки крест-на-крест друг на друга примерно посередине открытой области и начните скручивать. Один провод обвивается вокруг другого провода, таким же образом наматываем второй провод вокруг первого.
Скрутка бинта
Многожильные провода можно соединять между собой методом бандажной скрутки.
При этом соединяемые провода зачищаются на одинаковую длину и накладываются параллельно друг другу. В таком положении они фиксируются третьим проводом, который туго наматывается на оголенную поверхность соединяемых проводов.
Обратите внимание, что с помощью такой скрутки можно соединять жесткие многожильные провода, но в качестве фиксирующего обязательно нужно использовать мягкий (гибкий) провод. Чем туже вы намотаете фиксирующую проволоку, тем надежнее будет контактное соединение.
С помощью стяжки можно соединить более двух проводников.
Одножильные провода
Все вышеперечисленные способы скрутки многожильных проводов можно применять для одножильных проводов. Но лучше всего в этом случае использовать параллельное соединение.
Запомните самое главное, перед подключением одножильных проводов изоляционный слой на них следует зачистить только вдоль жилы под углом. Особенно это касается алюминиевых проводников. Если вы запустите нож на 9Угол 0 градусов вокруг проводника, изоляция, конечно, будет удалена.
Зачистите изоляционный слой на присоединяемых проводах на 3-4 см. Уложите провода друг на друга под углом 45 градусов, но не в месте оголения проводов, а на 1,5-2 см выше от места среза изоляции. Удерживайте это место левой рукой, а правой начинайте скручивать оба провода. Сначала они будут скручены вместе с изоляционным слоем, затем пойдет соединение чисто голых жил.
Какими бы сильными ни были ваши руки, в конце обязательно докрутите пассатижами, особенно это опять же касается алюминиевых проводов.
Еще один важный совет! После того, как вы сделаете скрутку, не спешите ее изолировать. Дайте электрической цепи поработать несколько часов, затем выключите вводной автомат в квартиру и проверьте температуру в месте скрутки. Если узел горячий, то контактное соединение оказалось ненадежным и его лучше переделать.
Если нужно выполнить большое количество скручиваний, можно использовать отвертку с самодельным приспособлением, как показано на видео ниже:
Методы изоляции кручения
Скрутить провода — полдела; очень важно качественно утеплить это место. Изолировать изготовленный электроузел можно тремя способами: с помощью изоляционной ленты, термоусадочных трубок и колпачков СИЗ. Рассмотрим каждый из них подробнее.
Изолента
Изолента – это специальный материал, основным назначением которого является изоляция места соединения электрических кабелей и проводов. Какие бы современные технологии ни появлялись, вряд ли можно найти электрика, у которого в кармане не было бы рулона изоленты.
Это самый распространенный и недорогой теплоизоляционный материал.
Существует множество его разновидностей. Ленты производятся на основе слюды и стекловолокна, полиэфирных и эпоксидных пленок, ацетатной ткани и бумаги. Рекомендуем использовать ленту ПВХ (используется поливинилхлорид) для изоляции скрутки в бытовой электросети. Для его изготовления возьмите поливинилхлоридную пленку и сверху нанесите клей. От качества этих двух составляющих зависит качество самой изоляционной ленты, а соответственно и надежность изолированного соединения.
Лучшей считается изолента, для изготовления которой используют клей на каучуковой основе и пленку ПВХ класса А. Этот материал обладает такими положительными качествами, как:
- Высокая адгезия (сцепление разнородных поверхностей).
- Повышенная эластичность (отлично тянется и склеивается).
Так что обязательно учитывайте это при покупке клейкой ленты.
Изолента должна быть обернута вокруг скрученного участка не менее чем в два слоя.
Начинайте наматывать на 2–3 см выше оголенной жилы так, чтобы лента перекрывала изоляцию провода. Это позволит добиться максимальной герметичности и надежности изоляции, защитит контактное соединение от попадания влаги. Затем накручивайте немного под углом, двигаясь к концу скрутки. Когда вы дойдете до конца, согните ленту вокруг кончика витка и продолжайте наматывать теперь в противоположном направлении. Дойдя до места начала намотки, ножом разрежьте изоляционную ленту. Для оперативности можно повторить то же самое еще раз и сделать изоляцию в четыре слоя.
Данную ленту рекомендуется использовать для изоляции скруток, устанавливаемых в сухих помещениях.
Тепловая трубка
Трубка термоусадочная (сокращенно ТУТ) изготавливается из термополимерных материалов, имеющих свойство изменять свою геометрическую форму и размеры (сжиматься или расширяться) под воздействием горячего воздуха, воды или повышенной температуры.
Основное преимущество термотрубок в том, что их можно надевать на предметы со сложным профилем, что как раз и имеет скрутка проводов.
Термоусадочная трубка обеспечивает отличную электрическую изоляцию и защищает от механических повреждений. Трубки бывают разного диаметра. Материал, из которого они изготовлены, негорючий и нетоксичный.
Промышленные фены используются для нагрева трубок. Этот инструмент стоит недешево и покупать его только для изоляции места сращивания проводов экономически нецелесообразно. Поэтому дома часто используют обычный фен или зажигалку.
Важно помнить, что при таком способе изоляции термоусадочную трубку необходимо надевать на один подключаемый провод заранее (до скрутки).
Отрежьте трубку с запасом, при надевании на оголенный участок она должна выступать за изоляционный слой жилы не менее чем на 1 см.
Когда витое соединение электрических проводов будет завершено, натяните трубку на это место. Направьте на него тепловую струю фена или пламя зажигалки, под действием горячего воздуха трубка мгновенно уменьшится в размерах и плотно сожмет изолируемый участок.
Безопасный, быстрый и недорогой способ.
Обратите внимание, что подключенные провода, изолированные термотрубкой, могут использоваться для прокладки под землей или под водой. Этот теплоизоляционный материал рекомендуется использовать на открытом воздухе, в саунах и ванных комнатах, так как он надежно защитит скрутку от влаги.
Как правильно выбрать термоусадочную трубку, показано в этом видео:
Колпачки СИЗ
При монтаже электропроводки в квартире или доме в качестве изоляции мест присоединения могут использоваться колпачки СИЗ (соединительная изолирующая скоба).
В этом случае достаточно сделать только качественную скрутку, без пайки. Наконечник необходимо срезать и надеть с усилием СИЗ, обжимные пружины внутри колпачка раздвинутся и плотно обхватят соединяемый стык. Для лучшего прилегания к поверхности стыка колпачок закрутите по часовой стрелке.
Теперь вы знаете, как правильно скрутить провода, какой материал лучше выбрать для изоляции места соединения. Из статьи понятно, что для выполнения скрутки вовсе не обязательно быть профессиональным электриком; такая работа под силу любому, кто умеет держать плоскогубцы в руках. Просто помните, что скручивание — это всего лишь важный этап, который необходимо завершить сваркой или пайкой.
