Электропроводка в гараже

Содержание

  • Планируем схему электропроводки в гараже
  • Требования для электропроводки в гараже
  • Собираем инструменты и материал
  • Методы прокладки электропроводки
  • Инструкция по прокладке проводки в гараже
  • Советы и рекомендации

Для удобства использования гаража, крайне важно провести необходимые коммуникации. Сюда включается канализация, водопровод и электричество. Если без воды и канализации еще можно обойтись, то вот без света никак. Поэтому после окончания строительных работ не забудьте провести электричество. Даже если вы уже какое-то время пользуетесь гаражом, разводка электропроводки в гараже будет не лишней. Именно этому вопросу и будет посвящена эта статья. В дополнение к теории, мы предлагаем вам интересный видеоматериал и фотографии, на которых изображены отдельные процессы работы.

Планируем схему электропроводки в гараже

Первый шаг, от которого будет зависеть успех в этом деле – создание схемы электропроводки. Важно все продумать и произвести необходимые расчеты. Так, планируя схему обязательно определите место, где будет ввод силового кабеля. Также обозначьте место для электрощитка, место установки лампочек, выключателей и розеток.

При создании схемы электропроводки обратите внимание на такие нюансы:

  • Прокладка электропроводки в гараже должна осуществляться строго по вертикали и горизонтали. Если необходимо выполнить поворот, то только на 90°.
  • От потолка электропроводка должна находится не ближе чем 150 мм, а от всевозможных коммуникаций, на расстоянии от 150 мм.
  • Монтаж выключателя и розеток осуществляете исходя из вашего предпочтения и потребности. Что касается выключателя, то лучше, чтобы он был на расстоянии от 150 мм от откоса гаражных ворот.
  • Если в гараже есть смотровая яма или подвал, то в них не рекомендуется размещать розетки. Это объясняется высокой влажностью в этих местах.
  • На освещение и розетки должны быть отдельные УЗО.
  • В смотровой яме устанавливаются светильники мощностью 12 вольт.

Совет! Не стоит прокладывать электропроводку в гараже однофазную. Лучше проложить трехфазную, которая справится с возможными нагрузками.

Требования для электропроводки в гараже

Перед тем как сделать электропроводку в гараже стоит уделить внимание и другим техническим нюансам. В частности, какие требования к ней предъявляются. Как правило, в гараже преимущественно находится его владелец, поэтому электропроводка должна быть надежной, функциональной и безопасной. Что касается эстетики, то она может уходить на второй план.

Что касается техники безопасности, то лучше отдать предпочтение закрытой электропроводки. Как быть, если у вас металлический гараж? Понятное дело, проложить закрытую проводку не получиться. В таком случае на помощь придут специальные гофры, в которые укладывается кабель. Эти гофры крепятся на поверхности стен.

Совет! Обязательно проведите заземление. Особенно если у вас металлический гараж, без заземления никуда. Это повысит безопасность при эксплуатации.

Другой важный нюанс, который нельзя игнорировать – сырость. Она есть практически во всех гаражах, так как в большинстве случаев отопление отсутствует. Соответственно покупайте светильники класса защиты IP44 и более. Выше уже говорилось о том, что лучше проложить трехфазную электропроводку. Это будет огромным плюсом, если вам необходимо будет оборудовать мастерскую в гараже.

Важно! Прокладка трехфазной электропроводки в гараже требует особого разрешения с энергонадзора. Поэтому предварительно получите все разрешения, чтобы не пришлось платить штрафы.

Собираем инструменты и материал

Чтобы сделать электропроводку в гараже своими руками необходимо собрать подходящий строительный материал и инструмент. Итак, из инструментов, вам может пригодиться:

  • Кусачки.
  • Острый нож.
  • Дрель/перфоратор.
  • Набор отверток.
  • Молоток.
  • Зубило.
  • Изолента.
  • Отвертка-индикатор.

Из материалов необходимо приобрести:

  • Провода.
  • Электрический щиток.
  • УЗО.
  • Выключатели.
  • Розетки.
  • Осветительные приборы.
  • Лампочки.
  • Гофру при необходимости.
  • Распределительные коробки.

Методы прокладки электропроводки

Как уже говорилось в этой статье, есть 2 метода прокладки электропроводки в гараже:

  1. Скрытый.
  2. Открытый.

В первом случае изготавливаются штробы, в которые закладывается кабель. Провода фиксируются в штробах алебастром или специальными скобами из пластика с интервалом в 300 мм. Далее монтируются также скрытым способом распределительные коробки. После проверки системы на работоспособность, производится оштукатуривание всех штроб.

Совет! Предварительно сфотографируйте прокладку всех проводов. Такие снимки вам пригодятся, если спустя время вы захотите повесить полочки или просверлить отверстие. В противном случае можно забыть, как именно прокладывались провода и пробить электропроводку.

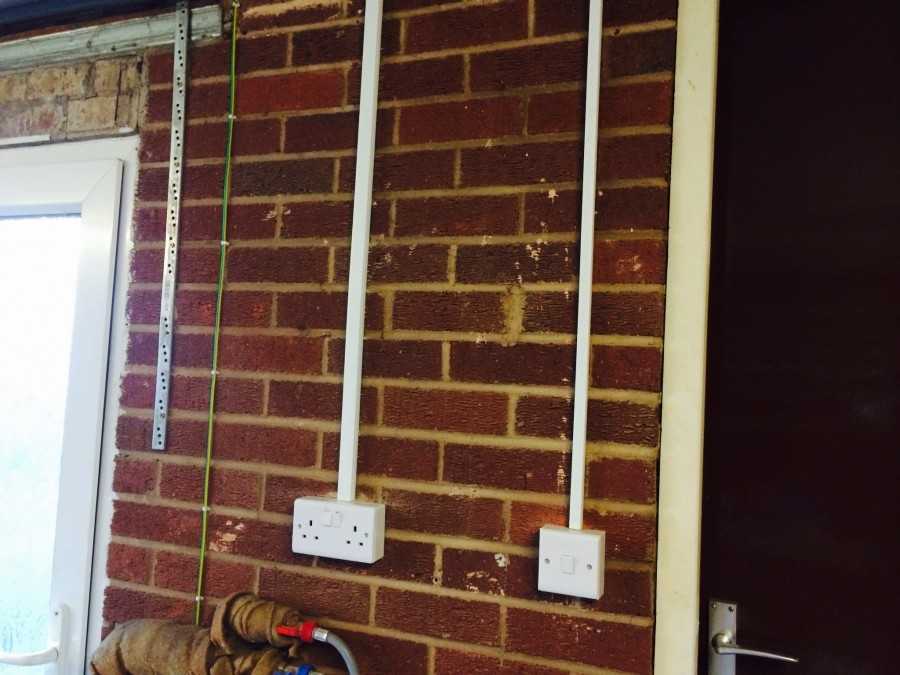

Другой метод наружный. Он более проще и чище. Преимущественно используется в металлических или бетонных гаражах, где изготовить штробы проблематично и нереально. По стенам закрепляются специальные короба, по которым прокладывается электропроводка. Кабель помещается в специальную гофру, которая защитит его от влаги и других механических повреждений. Также необходимо использовать надежные крепления, которые позволят продолжительное время удерживать проводку в неизменном виде.

Инструкция по прокладке проводки в гараже

Чтобы электропроводка в гараже своими руками была выполнена согласно технологии, предлагаем вам ознакомиться с пошаговой инструкцией. Все работы состоят из нескольких последовательных этапов. Этот этап лучше начинать тогда, когда у вас уже разработана схема. По ней вам будет легче произвести точный расчет материала и, собственно говоря, выполнять монтажные работы электропроводки в гараже.

Еще стоит сказать несколько слов об особенностях проектирования электропроводки в гараже. Разделите линии на освещение и розетки. Также разделите линии освещения гаража на левую сторону и правую. Можно отдельно провести линию в смотровую яму или по центру гаража. Благодаря этому вы сможете экономить свет, включая его только там, где он действительно необходим.

Итак в первую очередь осуществляется установка электрического щитка, в котором будет произведена вся развязка проводов. Также к щитку подводится вводной кабель. Далее раскидываете провода для розеток, осветительных приборов, выключателей и прочее. Метод крепления провода зависит от того, какой метод укладки вы выбрали. Если наружный, то сперва прокладываете короб. Если внутренняя, то изначально при помощи перфоратора и зубила изготавливаете штробы. Это пыльный и трудоемкий процесс работы. Однако, конечный результат будет вас радовать.

Чтобы упростить задачу изготовления штроб, предварительно согласно схеме, выполните разметку всех стен. Нарисовав места прокладки проводов, розеток и выключателей, можете приступать к пыльной работе. Далее, уложив все провода в штробы, следует прихватить их алебастром или гипсом. После, устанавливаются распределительные коробки, коробки для розеток и выключателей.

В распределительных коробках осуществляется связка всех кабелей. Важно выполнить все точно. Для соединения провода лучше используйте скрутки. Они обеспечат надежный контакт. Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок.

Когда все высохло, можно приступать к монтажу выключателей, розеток и осветительных приборов. Как видим, сделать электропроводку в гараже не составляет особых затруднений. Дополнительно предлагаем вам посмотреть видеоматериал, который посвящен нашему вопросу, а именно как сделать электропроводку в гараже своими руками:

Советы и рекомендации

Провести электропроводку в своем гараже не так уж и сложно. Однако, здесь требуется много внимания. Поэтому следующие советы и рекомендации будут вполне нелишними:

  • Старайтесь избежать большого количества скруток. Прокладывайте на длинные участки, целые отрезки кабеля.
  • Также существует вариант заключающийся в том, чтобы каждую точку оснастить индивидуальным УЗО. В этом случае от щитка будут идти отдельные кабеля на каждую осветительную точку. Безусловно, этот метод затратный. Однако качество электропроводки будет высоким. Особенно легко провести проводку данным методом если у вас не так уж много точек.
  • При проектировании выделите розетку для подключения более мощного оборудования. Например, сварочного аппарата и тому подобное. За счет этого в условиях гаража, вы сможете выполнить ряд сложных операций, а в будущем организовать небольшую мастерскую.
  • В целях экономии используйте кабеля разного сечения. Например, для розеток применяйте 2,5 мм2, а для освещения достаточно 1,5 мм2.
  • Заранее подумайте, будет ли в гараже устанавливаться верстак. Отталкиваясь от этого, вы сможете установить возле него достаточное количество розеток. Также можно подвести отдельное освещение, что позволит вам в нормальных условиях выполнять те или иные работы.
  • Рассчитайте количество розеток так, чтобы не было много лишних. Помните, что для каждой розетки необходим провод и другой материал, более того тратится немало времени для их прокладки.

Учитывая все советы и рекомендации, мы уверены в том, что вы сможете сделать электропроводку в гараже своими силами. Помните еще о том, что подавать напряжение в электропроводку следует только после проверки на правильность монтажа. Для этого обычно используется специальный агрегат для измерения сопротивления. Если будут обнаружены те или иные дефекты, не стоит лениться, а сразу их устранить. Это позволит произвести безопасный запуск электропроводки в гараже.

Итак, мы основательно рассмотрели с вами вопрос о том, как сделать проводку своими силами. Это вполне реально, главное быть внимательным на каждом этапе. Но учтите тот факт, что если вы еще никогда не имели дело с электропроводкой и вы чувствуете, что сами не справитесь, то попросите помощь. Так, вы сможете предотвратить множество проблем.

Более того, вы избежите ненужного перерасхода строительного материала. В дополнение предлагаем вам внимательно ознакомиться с фото и схемами в этой статье. Также посмотрите видео, в котором наглядно и просто показано, как выполнить поставленную задачу. Мы уверенны, что предоставленный материал будет для вас полезным и вы сможете справиться со всей работой самостоятельно.

  • Причины мерцания света в квартире
  • Правила монтажа электропроводки в доме самостоятельно
  • Как выбрать электрические кабеля и провода
  • Как сделать ввод электричества в частный дом своими руками

Проводка в гараже: особенности изготовления

Читайте в этой публикации:
Проводка в гараже: где нужна электрификация
Электропроводка в гараже своими руками: открытая или закрытая
Как сделать проводку в гараже: схема прокладки кабелей
Как правильно провести проводку в гараже: сечение провода имеет значение

Для многих людей гараж – это весьма часто посещаемое место, в котором они проводят достаточно много времени для того, чтобы подумать о его оборудовании благами современной цивилизации, которые невозможны без электрификации. Чтобы вы ни затевали, чтобы ни планировали делать в гараже, все равно без электрической проводки задумки окажутся только задумками. Именно по этой причине электричеству в гараже быть – о том, как его провести, и пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с вопросом, как делается проводка в гараже своими руками?

Монтаж электропроводки в гараже фото

Проводка в гараже: где нужна электрификация

Гараж может иметь достаточно большую площадь, и в большинстве случаев (по крайней мере, визуально) электрическая проводка выглядит в нем точно так же, как и в квартире. Не обойтись в домике для автомобиля без освещения и трудно себе представить его жизнь без привычных розеток. Самое главное – все это дело правильно расставить по своим местам, чтобы электричеством было удобно пользоваться. К таким местам в гараже можно отнести следующие точки электрификации.

  1. В первую очередь это глобальное освещение гаража – стандартно оно делается под потолком с использованием специальных пылезащищенных светильников. Здесь имеется один нюанс – эти самые светильники лучше повесить не над местом стоянки машины, в таком случае они будут освещать крышу автомобиля, что не совсем правильно. Эти осветительные приборы лучше устанавливать по периметру гаража. Естественно, их лучше разделить на группы и управлять каждой из них отдельной клавишей выключателя.
  2. Смотровая яма – ползать по ней с переноской, осматривая днище автомобиля, не очень удобно. Здесь лучше создать стационарную подсветку. Дополнить яму можно одной или двумя розетками, защищенными от проникновения в них влаги и пыли (розетка с крышкой). Они понадобятся для подключения электроинструмента – например, дрели или еще чего-либо. Это редко используемые розетки – в принципе, от них можно вообще отказаться в пользу удлинителя.

    Как провести проводку в гараже своими руками фото

  3. Верстак – здесь нужен хороший свет с возможностью направлять его в разные стороны и несколько розеток. Как минимум штуки три, а то и более – в процессе работы может возникнуть надобность использования нескольких электрических приборов.
    По крайней мере, одной розетки здесь явно будет мало.
  4. Погреб – если таковой имеется. Здесь вполне хватит только освещения.

И, естественно, решая вопрос, как провести проводку в гараже своими руками, не следует забывать о дополнительных розетках в других уголках помещения – возможно, они понадобятся для подключения обогревателя, водонагревательного бака и даже электрической плитки или чайника. Местоположение этих розеток нужно будет хорошенько продумать исходя из личных предпочтений и особенностей гаража.

Электропроводка в гараже своими руками: открытая или закрытая

По большому счету, гараж можно оборудовать как скрытой электропроводкой, так и открытой – и та и другая электрическая система будет работать на все сто процентов, но здесь следует понимать несколько нюансов.

  1. Скрытая электропроводка – это защищенная от механических повреждений энергетическая система. Заложив ее единожды под штукатурку, можно быть спокойным, что никакой случайно брошенный в стену предмет не повредит ее.

    Как правильно провести проводку в гараже фото

  2. Кроме того, скрытый монтаж электропроводки в гараже является более безопасным в плане различного рода возгораний – даже если что-то произойдет, то очаг практически мгновенно будет погашен отсутствием доступа кислорода. В принципе, если поместить электрическую проводку в специальную гофру или кабель-канал, то результат будет такой же. По большому счету, это дополнительные расходы, которых можно избежать.
  3. Третий момент, говорящий в пользу разводки проводки в гараже скрытым образом, это эстетический внешний вид.

А вообще монтировать можно и тем и другим способом. Некоторые люди в открытой электрической проводке усматривают такое преимущество, как быстрый доступ к коммуникациям и, соответственно, простой ремонт. С одной стороны это так, а с другой качественная электропроводка, проложенная за штукатуркой, служит достаточно долго, чтобы не заглядывать в нее десятками лет.

Проводка в гараже фото

Как сделать проводку в гараже: схема прокладки кабелей

В принципе, разводка электропроводки в гараже мало чем отличается от аналогичного процесса в квартире или частном доме – все практически точно так же, за исключением сложности и некоторого оборудования. К примеру, электрический щиток в гараже выглядит весьма просто по сравнению с квартирным – как правило, здесь не устанавливают много автоматических выключателей и не делают большое количество различных защит. В общем, людям, которые знакомы с проводкой в квартире, сделать ее в гараже не составит никакого труда. Выглядит эта проводка следующим образом.

  1. Электрощиток. В нем устанавливается счетчик энергии и монтируется пара входных и пара разделительных автоматов – один из разделителей обеспечивает фазой розетки, а второй освещение. Тем самым эти разделительные автоматы обуславливают наличие двух отдельных ветвей проводки, которые целесообразно монтировать по отдельности.
  2. Ветка с розетками. Тянем ее под потолком и в тех местах, где планируется монтаж розеток, устанавливаем разветвительную коробку – уже от нее к каждой группе розеток прокладываем отдельный кабель, на который и подсоединяем по параллельной схеме нужное количество розеток. Скрутки в распределительной коробке затягиваем туго, хорошо их пропаиваем или используем зажимы и капитально изолируем.
  3. Ветка освещения. Здесь распределительные коробки необходимы только в районе установки выключателя – нужно будет разорвать только фазу проводки и пустить ее вниз к выключателю. Продолжение кабеля провести в место установки светильника или группы осветительных приборов, где и подключить оные. Таких веток от распределительной коробки можно сделать несколько.

    Разводка проводки в гараже фото

В принципе, сложного ничего нет, но по завершении прокладки кабеля лучше сделать испытания – подать питание и проверить все выпущенные концы на наличие в них электрической энергии. Только после этого проводку можно будет полностью закрывать и заниматься подключением потребителей электрического тока, то есть ставить розетки, выключатели, светильники и все то, что необходимо для нормальной работы вашего гаража.

Как правильно провести проводку в гараже: сечение провода имеет значение

Для простого человека сечение провода обозначает толщину его жилы, для электрика это максимально допустимая нагрузка. Если провод в проводке не будет соответствовать нагрузке, то результат может оказаться плачевным – кабель будет нагреваться, его изоляция оплавляться и когда она оплавится окончательно, произойдет короткое замыкание. В лучшем случае выбьет автоматы, в худшем может начаться пожар.

  1. Розетки. Обязательно должны подключаться проводом с сечением не менее чем 2,5 квадрата. Этого будет вполне достаточно, чтобы подключать потребителя мощностью до 3кВт.
  2. Освещение. Это менее нагруженная линия электропроводки, и прокладывать ее можно кабелем сечением в 1,5 квадрата.

    Как сделать проводку в гараже фото

Это что касается проводки провода от распределительной коробки – до нее провод можно уложить и толще (4 квадрата для розеток и 2,5 для освещения). В некоторых ситуациях это может оказаться излишеством, но если планируется одновременное подключение мощных потребителей, то это вполне оправданная мера предосторожности.

И в заключение темы о том, как прокладывается проводка в гараже, скажу несколько слов по поводу наружной ее части. В принципе, с этим вообще можно не заморачиваться, так как это область деятельности энергетических компаний – все, что до счетчика (и он включительно), относится к их юрисдикции. Следовательно, чтобы избежать непонятных моментов, монтаж всего этого дела должны выполнять они. Вы только можете помочь им в этом, сократив тем самым свои расходы, то есть проделать отверстие в стене гаража и заложить в него металлическую или пластиковую гильзу, а также изготовить и установить гусак. В принципе, и он может оказаться ненужным, так как современное подключение производится с помощью крюка – специальный кабель просто натягивается между столбом и крюком на стене.

Автор статьи Александр Куликов

Как подключить электропроводку в гараже (незаконченный) (сделай сам)

Обновлено: 30 июня 2017 г.

Как добавить розетки и свет в недостроенный гараж.

Следующий проект›

Семейный мастер на все руки

Недовольны тем, что в вашем гараже слишком мало розеток? Освещение слишком тусклое? Или, может быть, вы просто хотите установить устройство для открывания гаражных ворот и вам нужен подключаемый модуль поблизости.

Если да, то эта статья для вас. Гаражная электропроводка имеет особые правила. Поэтому, прежде чем устанавливать эти дополнительные розетки, прочитайте подробности в этой статье, чтобы убедиться, что вы делаете это безопасно и в соответствии с Электротехническими нормами и правилами.

от специалистов по DIY в журнале Family Candyman

Время
A Full Day
Сложность
Промежуточный диапазон
Стоимость
$ 51–10023
$ 51–10023
$ 51–10023
$ 51–10023
$ 51–10023
долл. гараж.

Проведите электропроводку в недостроенном гараже, чтобы получить необходимое освещение и розетки.

Независимо от того, заменяете ли вы электропроводку или добавляете проводку в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение. Планируете ли вы оставить стены открытыми или закрыть их гипсокартоном? Если вы намерены оставить стены и потолок открытыми, вы должны следовать специальным правилам, которые мы здесь показываем. То же самое касается сараев, мастерских или других сооружений с незавершенными стенами вне жилого пространства дома.

В доме или готовом гараже электрический кабель защищен от повреждений постоянными стеновыми покрытиями, такими как гипсокартон, штукатурка или даже дерево, но это не так в недостроенном гараже. Ключом к безопасной открытой проводке, соответствующей нормам, является использование элементов каркаса для защиты и поддержки проводов. Это означает, что проволока не должна охватывать стойки или балки. Держите все кабели плотно прилегающими к стойкам, пластинам и потолочным балкам, чтобы они не подвергались неправильному обращению (см. «Опасные ошибки при подключении» в конце этой статьи).

В этой статье мы покажем вам распространенный, экономичный и одобренный нормами способ прокладки открытого электрического кабеля. Но у этого метода есть один недостаток: если вы когда-нибудь решите закончить участок, вам придется полностью перемонтировать проводку, потому что кабели, монтируемые на поверхности, сделают гипсокартон невозможным.

В недостроенном гараже нужно следовать каркасу. Вместо того, чтобы соединять коробки выключателя, освещения и розетки, перекрывая пространство каркаса, проложите кабель вдоль стоек, верхних пластин и потолочных балок (Фото 3), вдоль любого элемента каркаса, ведущего к следующей коробке (см. иллюстрацию). Это означает, что вы будете использовать намного больше кабеля, потому что пути редко бывают прямыми. Но кабель дешевый и быстрый. Держите все кабели открытыми и легко видимыми, и никогда не прокладывайте кабели по верху стен; держите их на вертикальных поверхностях. Таким образом, на провода никогда не будет опираться что-либо вроде крючков или садовых инструментов (Фото 6).

Установите коробки и протяните провода

Фото 1. Вставьте провода в коробку

Зачистите не менее 8 дюймов пластиковой оболочки с одного конца кабеля и проденьте провода через кабельный ввод в распределительной коробке. Убедитесь, что около 1/2 дюйма пластиковой оболочки у основания оголенных проводов выступает внутрь коробки. Скрепите кабель на расстоянии 8 дюймов от коробки. Проложите тросы на расстоянии не менее 1-1/4 дюйма от передней и задней частей каркаса.

Фото 2: Просверлите отверстия для прокладки кабеля

Проложите кабель вдоль и по центру шпилек, просверлив отверстия в блоке как можно ближе к раме, чтобы продолжить прокладку кабеля

Фото 3: Согните кабели по углам кабель.

Фото 4. Скрепите кабель скобами рядом с коробками

Скрепите скобами в пределах 12 дюймов от коробок со встроенными кабельными зажимами. Скобы укладчика позволяют укладывать кабели в центре стоек.

Фото 5. Проложите кабель по бокам раскосов

Проложите кабель по потолочным балкам, используя стороны (а не верх) существующих раскосов. Это может укоротить некоторые участки кабеля.

Фото 6: Проложите кабель по концам фронтона.

Прокладывайте кабель по нижним граням обрамления фронтона, но никогда не прокладывайте его поверх стеновых пластин, где его не будет видно. Если вы прокладываете кабель по лицевой стороне пластин, не вешайте туда инструменты

Начните с планирования схемы электропроводки и закрепите все электрические коробки гвоздями. Чтобы провести кабель от одной коробки к другой, стяните кабель с катушки, очистите провода как минимум на 8 дюймов от оболочки и проденьте провода и около 1/2 дюйма оболочки через отверстие для проводов в коробке. Раскрутите кабель и прикрепите его скобами по крайней мере через каждые 4 фута к каркасу, вплоть до следующей коробки, не обрезая его по длине. Когда вы дойдете до следующей коробки, протяните кабель и отметьте точку входа на кабеле, отрежьте кабель длиной около фута, зачистите оболочку и введите провода в коробку. Затем прибейте скобы рядом с коробкой.

Кодекс требует, чтобы все провода удерживались на расстоянии не менее 1-1/4 дюйма (фото 1) от задней и передней поверхностей стоек и балок. При каркасе 2×4 это означает, что вам нужно удерживать два кабеля, идущих рядом друг с другом, плотно друг к другу. Если вы прокладываете три или более кабелей, вам потребуются специальные скобы для укладки (фото 4), чтобы вы могли соединить кабели друг с другом. Скобы для укладчика не всегда продаются в домашних центрах, но вы можете найти их в магазинах электротоваров. Иногда эти скобы являются единственным вариантом из-за количества проводов в пространстве для стоек.

Кабель должен быть скреплен скобами по крайней мере через каждые 48 дюймов между коробками, но, как правило, чем больше скоб, тем лучше. Избегайте провисания кабелей и держите витки натянутыми, используя столько скоб, сколько необходимо. Электрические коробки могут иметь встроенные металлические или пластиковые кабельные зажимы. Многие дуплексные коробки имеют только выбивные отверстия. Кабель должен быть закреплен в пределах 8 дюймов от коробок без зажимов и в пределах 12 дюймов от коробок с зажимами (Фото 4).

Как прокладывать проводку по сплошным стенам

Фото 7. Защитите кабели на твердых стенах с помощью кабелепровода.

Защитите поверхностные кабели на стенах с твердым покрытием, поместив их в кабелепровод из ПВХ или металла. Используйте соединители, коробки и хомуты, совместимые с каждым типом кабелепровода. При прокладке кабеля через открытый конец кабелепровода обязательно используйте соединительный фитинг.

Многие гаражи имеют одну или несколько стен, сделанных из бетона или уже покрытых гипсокартоном. Кабель, установленный на этих открытых поверхностях, должен быть защищен кабелепроводом. Мы показываем ЭМТ (электрическая металлическая трубка; фото 7), но вы также можете использовать жесткую трубу из ПВХ.

Используйте 1/2 дюйма. трубки для одного кабеля (14-2 или 12-2) и 3/4 дюйма. на два кабеля. Какой бы тип кабелепровода вы ни использовали, выбирайте коробки, хомуты и соединители, специально предназначенные для этого типа кабелепровода. Привинтите коробки к стенам через заднюю часть в прочную основу и используйте хомуты, по крайней мере, через каждые 4 фута, чтобы прикрепить кабелепровод к стене. Проложите кабелепровод, пока не дойдете до открытых пространств для стоек, а затем продолжите проводку, как мы описали. Никогда не выводите провода через обрезанные концы кабелепровода, так как острые металлические края могут врезаться в оболочку. Всегда выводите кабель через разъемы.

Опасные ошибки при подключении

Избегайте прокладки кабелей, как показано на фотографиях ниже. Кабели, которые охватывают места для стоек или потолочные балки, находятся в постоянной опасности из-за зазубрин или порезов от острых лопат, открывающихся автомобильных дверей или почти всего, что вы найдете в гараже. Как будто этого недостаточно, слишком заманчиво использовать их для складывания, подвешивания или захвата всевозможных принадлежностей, чтобы поднять их с пола и убрать с дороги.

НЕ ПРОКЛАДЫВАЙТЕ провода через открытые балки. НЕ ПРОКЛАДЫВАЙТЕ провода через открытые места для стоек.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

  • Отвертка 4-в-1
  • Дрель/шуруповерт – аккумуляторная
  • Молоток
  • Инструмент для зачистки проводов/резак

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все необходимое . Вот список.

  • Кабельные скобы
  • Электрические коробки
  • Электрический кабель
  • Электрический кабель и фитинги
  • Скобы для укладчика

Первоначально опубликовано: 20 июня 2017 г.

Как подключить электричество к отдельно стоящему гаражу

Как подключить электричество к отдельно стоящему гаражу
  1. Angi
  2. Центр решений
  3. Электрика

Photo: Thomas Barwick / Stone / Getty Images

Основные моменты

  • Для большинства домашних мастеров аутсорсинг электромонтажных работ является самым безопасным вариантом.

  • Скорее всего, вам придется выкопать траншею от дома до гаража (или нанять для этого кого-нибудь).

  • Всегда звоните по номеру 811, прежде чем копать во дворе.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Представьте себе — в вашем отдельно стоящем гараже, в котором в настоящее время находится куча электроинструментов и ящиков для хранения, внезапно загорелся свет. Вы превращаете это дополнительное жилое пространство в домашний офис, развлекательный центр или даже в рабочее пространство для своих проектов по благоустройству дома.

Звучит неплохо, но для подключения электричества к отдельно стоящему гаражу требуется много ноу-хау и тяжелой работы. Эту работу лучше всего поручить местному электрику , но как выглядит процесс? В этом руководстве объясняется, как электрик подает электричество в отдельный гараж.

1. Они определят ваши потребности в электричестве, чтобы выбрать распределительную коробку

Фото: grigvovan / Adobe Stock

Сколько электричества вам нужно в отдельно стоящем гараже? Это первый вопрос, который задаст электрик, так как он повлияет на размер коробки выключателя, которую они устанавливают в гараже. Подобные вопросы делают этот проект одним из нескольких проектов по благоустройству дома 9.0168 проектов вам следует нанять электрика для .

Одна из формул, которую используют электрики, состоит в том, чтобы умножить три на квадратные метры площади, получающей электричество, чтобы определить общую мощность в ваттах. Если вы планируете использовать холодильник или несколько электроприборов на рабочем месте, скорее всего, вы начнете со 100-амперной коробки.

Наем электрика для установки нового блока выключателя стоит от 200 до 2000 долларов .

Фото: видеобрелки / Adobe Stock

Перед началом проекта вам или вашему электрику необходимо позвонить и убедиться, что под вашим двором нет подземных газопроводов или электрических кабелей. Невыполнение этого требования может привести к серьезной травме, не говоря уже о дорогостоящем ремонте, штрафах или нарушении коммунальных услуг в вашем доме.

811 — национальная горячая линия, по которой можно позвонить, прежде чем копать. Никогда не пропускайте этот шаг до того, как ваш профессионал начнет этот проект.

3. Они выроют 12-дюймовую траншею от вашего дома до отдельного гаража

Фото: lufeethebear / Adobe Stock. гараж.

Рытье траншеи обычно стоит от 800 до долларов за 100 погонных футов рытья, хотя эта цена может меняться в зависимости от сложности местности. Вы можете нанять местную землеройную компанию для выполнения этой работы.

Имейте в виду, что это только часть вашего бюджета. Электропитание вашего жилого помещения на открытом воздухе , вероятно, будет стоить в среднем от 1000 до 2500 долларов .

В этой траншее ваш электрик закопает кабель UF-B, который является водонепроницаемым кабелем, по которому электричество передается в ваш гараж.

4. Они установят трубы для любых открытых участков

Фото: Томаш Зайда / Adobe Stock

Во многих случаях, особенно для домов с фундаментом, который лишь немного выходит за пределы дома, электрику потребуется выполнить монтаж труба, которая проходит от точки вставки вашего дома в землю. В противном случае у вас будет открытый кабель UF-B над землей.

Трубы для кабелепроводов являются здесь популярным вариантом, так как их можно нагреть и согнуть, чтобы они идеально соответствовали существующим контурам вашего дома. Как только это будет сделано, электрик может проложить кабель UF-B от новой коробки выключателя к существующей панели внутри вашего дома.

6. Они предложат вам положить песок в траншею (в качестве предупреждения для будущих копаний)

Фото: Стивен / Adobe Stock

Ваш электрик или местная электротехническая компания также не будет участвовать в этой части, но это будет обязательным шагом для завершения этой работы. С этой работой может справиться местная компания, занимающаяся рытьем траншей или земляными работами, или, может быть, даже разнорабочий, если у них есть опыт.

Использование мешка с песком для заполнения основания выкопанной вами траншеи служит предупреждением для будущих землекопов — возможно, даже для следующих домовладельцев вашего нынешнего дома — о том, что под ним проходят электрические кабели.

Также неплохо приклеить красную изоленту поверх песка, а потом засыпать землей.

7. Они подключат вашу новую электрическую коробку, а затем протестируют ее.

Наконец, ваш электрик подключит ваш отдельно стоящий гараж к основному источнику питания. Эта работа включает в себя идентификацию и соединение электрических кабелей , и ее должен выполнять только тот, кто действительно понимает, что он делает. Любая другая ситуация может представлять серьезную угрозу безопасности.

После завершения снова включите питание и да будет свет! (Или холодный холодильник, или что-то еще, для чего вам нужно электричество в вашем отдельно стоящем гараже.)

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

  • Как подготовиться к отключению электроэнергии

    Лаура Хенниган • 14 октября 2021 г.

  • Эти 10 советов помогут выявить скрытых пожирателей энергии и сохранить энергию

    Allie Ogletree • 17 декабря 2021 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
