Частотный регулятор для асинхронного двигателя 220в

При пуске электродвигателя происходит превышение потребления тока в 7 раз, что способствует преждевременному выходу из строя электрической и механической частей мотора. Для предотвращения этого следует применять регулятор оборотов электродвигателя. Существует много моделей заводского плана, но для того чтобы сделать такое устройство самостоятельно, необходимо знать принцип действия электродвигателя и способы регулирования оборотов ротора.

Общие сведения

Электродвигатели переменного тока получили широкое распространение во многих сферах жизнедеятельности человека, а именно — модели асинхронного типа. Основное назначение двигателя как электрической машины — трансформация электрической энергии в механическую. Асинхронный в переводе означает неодновременный, так как частота вращения ротора отличается от частоты переменного напряжения (U) в статоре. Существует две разновидности асинхронных двигателей по типу питания:

Однофазные применяются для домашних бытовых нужд, а трехфазные используются на производстве. В трехфазных асинхронных двигателях (далее ТАД) используются два вида роторов:

  • замкнутые;
  • фазные.

Замкнутые составляют около 95% от всех применяемых двигателей и обладают значительной мощностью (от 250 Вт и выше). Фазный тип конструктивно отличается от АД, но применяется достаточно редко по сравнению с первым. Ротор представляет собой стальную фигуру цилиндрической формы, которая помещается внутрь статора, причем на его поверхность напрессован сердечник.

Короткозамкнутый и фазный роторы

Впаянные или залитые в поверхность сердечника и накоротко замкнутые с торцов двумя кольцами высокопроводящие медные (для машин большой мощности) или алюминиевые стержни (для машин меньшей мощности) играют роль электромагнитов с полюсами, обращенными к статору. Стержни обмотки не имеют какой-либо изоляции, так как напряжение в такой обмотке нулевое.

Более часто используемый для стержней двигателей средней мощности алюминий отличается малой плотностью и высокой электропроводностью.

Для уменьшения высших гармоник электродвижущей силы (ЭДС) и исключения пульсации магнитного поля

стержни ротора имеют определенным образом рассчитанный угол наклона относительно оси вращения. Если используется электромотор маленькой мощности, то пазы представляют собой закрытые конструкции, которые отделяют ротор от зазора с целью увеличения индуктивной составляющей сопротивления.

Ротор в виде фазного исполнения или типа характеризуются обмоткой, концы ее соединены по типу «звезда» и присоединены к контактным кольцам (на валу), по которым скользят графитовые щетки. Для устранения вихревых токов поверхность обмоток покрывается оксидной пленкой. Кроме того, в цепь обмотки ротора добавляется резистор, позволяющий изменять активное сопротивление (R) роторной цепи для уменьшения значений пусковых токов (Iп). Пусковые токи отрицательно влияют на электрическую и механическую части электромотора. Переменные резисторы, используемые для регулирования Iп:

  1. Металлические или ступенчатые с ручным переключением.
  2. Жидкостные (за счет погружения на глубину электродов).

Щетки, выполненные из графита, изнашиваются, и некоторые модели оборудованы короткозамкнутым конструктивным исполнением, которое поднимает щетки и замыкает кольца после запуска мотора. АД с фазным ротором являются более гибкими в плане регулирования Iп.

Конструктивные особенности

Асинхронный двигатель не имеет выраженных полюсов в отличие от электромотора постоянного тока. Число полюсов определяется количеством катушек в обмотках неподвижной части (статор) и способом соединения. В асинхронной машине с 4-мя катушками проходит магнитный поток. Статор выполняется из листов спецстали (электротехническая сталь), сводящих к нулю вихревые токи, при которых происходит значительный нагрев обмоток. Он приводит к массовому межвитковому замыканию.

Железняк или сердечник ротора напрессовывается непосредственно на вал. Между ротором и статором существует минимальный воздушный зазор. Обмотка ротора выполняется в виде «беличьей клетки» и сделана из медных или алюминиевых стержней.

В электромоторах мощностью до 100 кВт применяется алюминий, обладающий незначительной плотностью — для заливки в пазы сердечника ротора. Но несмотря на такое устройство, двигатели этого типа греются. Для решения этой проблемы

используются вентиляторы для принудительного охлаждения, которые насаживаются на вал. Эти двигатели просты и надежны. Однако двигатели потребляют при пуске большой ток, в 7 раз больше номинального. Из-за этого они имеют низкий пусковой момент, так как большая часть энергии электричества идет на нагрев обмоток.

Электромоторы, у которых повышенный момент пуска, отличаются от обыкновенных асинхронных конструкцией ротора. Ротор изготавливается в виде двойной «беличьей клетки». Эти модели имеют сходство с фазными типами изготовления ротора. Он состоит из внутренней и наружной «беличьих клеток», причем наружная является пусковой и обладает большим активным и малым реактивным R. Наружная обладает незначительным активным и высоким реактивным R. При увеличении частоты вращения I переключается на внутреннюю клетку и работает в виде короткозамкнутого ротора.

Принцип работы

При протекании I по статорной обмотке в каждой из них создается магнитный поток (Ф). Эти Ф сдвинуты на 120 градусов относительно друг друга. Полученный Ф является вращающимся, создающим электродвижущую силу (ЭДС) в алюминиевых или медных проводниках. В результате этого и создается пусковой магнитный момент электромотора, и ротор начинает вращаться. Этот процесс называется еще в некоторых источниках скольжением (S), показывающим разность частоты n1 электромагнитного поля стартера, которое становится больше, чем частота, полученная при вращении ротора n2.

Вычисляется в процентах и имеет вид: S = ((n1-n2)/n1) * 100%.

Значение S при начальном старте электромотора равно примерно 1, но при возрастании значений n2 становится меньше. В этот момент I в роторе уменьшается, следовательно, и ЭДС становится меньше номиналом. При холостом ходе S минимально, но при увеличении момента статического взаимодействия ротора и статора эта величина достигает критического значения. Если выполняется неравенство: S > Sкр, то мотор работает нормально, однако при превышении значения Sкр он может «опрокинуться». Опрокидывание вызывает нестабильную работу, но с течением времени исчезает.

Методы настройки оборотов

Для предотвращения отрицательного влияния во время пуска нужно уменьшить обороты электродвигателя 220 в или 380 в. Существует несколько способов достижения этой цели:

  1. Изменение значения R цепи ротора.
  2. Изменение U в обмотке статора.
  3. Изменение частоты U.
  4. Переключение полюсов.

При изменении значения R роторной части при помощи дополнительных резисторов приводит к снижению частоты вращения, но в результате этого уменьшается мощность. Следовательно, получается значительная потеря электроэнергии. Этот тип регулирования следует применять для фазного ротора.

При изменении значений U на статорной катушке возможно механическое или электрическое управление частотой вращения ротора. В этом случае используется регулятор U. Использование такого способа позволяет применять его только при вентиляторном характере нагрузки (например, регулятор оборотов вентилятора 220в). Для всех остальных случаев применяют трехфазные автоматические трансформаторы, позволяющие плавно изменять значения U, или тиристорные регуляторы.

Исходя из формулы зависимости частоты вращения от частоты питающего U можно производить регулирование количества оборотов ротора. Частота вращающегося магнитного поля статора вычисляется по формуле: Nст = 60 * f /p (f — частота тока питающей сети, p — число пар полюсов).

Этот способ обеспечивает возможность плавного регулирования частоты вращения роторной части. Для получения высокого коэффициента полезного действия нужно изменять частоту и U. Этот способ является оптимальным для двигателей с короткозамкнутым ротором, так как потери мощности минимальны. Существует два метода изменения количества пар полюсов:

  1. В статор (в пазы) нужно уложить 2 обмотки с различным числом p.
  2. Обмотка состоит из двух частей, соединенных параллельно или последовательно.

Основным недостатком этого метода является поддержание ступенчатого характера изменения частоты электромотора с короткозамкнутым ротором.

Виды и критерии выбора

Для выбора регулятора нужно руководствоваться определенными характеристиками для конкретного случая. Среди всех критериев можно выбрать следующие:

  1. По типу управления. Для двигателей коллекторного типа применяются регуляторы с векторной или скалярной системой управления.
  2. Мощность является основным параметром, от которого нужно отталкиваться.
  3. По диапазону U.
  4. По диапазону частот. Нужно выбирать модель, которая соответствует требованиям пользователя для конкретного случая.
  5. Прочие характеристики, в которые включены гарантия, габариты, комплектация.

Кроме того, регулятор подбирается мощнее, чем сам электродвигатель по формуле: Pрег = 1,3 * Pдвиг (Pрег, Pдвиг — мощность регулятора и двигателя соответственно). Его нужно выбирать на разные диапазоны U, так как универсальность играет важную роль.

Устройство на тиристорах

В этой модели, представленной на схеме 1, применяются 2 тиристора, включенных встречно-параллельно, хотя их можно заменить одним симистором.

Схема 1 — Тиристорная регулировка оборотов коллекторного двигателя без потери мощности.

Эта схема производит регулирование с помощью открытия или закрытия тиристоров (симистора) при фазовом переходе через нейтраль. Для корректного управления коллекторным двигателем применяют следующие способы модификации схемы 1:

  1. Установка защитных LRC-цепей, состоящих из конденсаторов, резисторов и дросселей.
  2. Добавление на входе емкости.
  3. Использование тиристоров или симистора, ток которых превышает номинальное значение силы тока двигателя в диапазоне от 3..8 раз.

Этот тип регуляторов имеет достоинства и недостатки. К первым относятся низкая стоимость, маленький вес и габариты. Ко вторым следует отнести следующие:

  • применение для моторов небольшой мощности;
  • происходит шум и рывки мотора;
  • при использовании схемы на симисторах происходит попадание постоянного U на двигатель.

Этот тип регулятора ставится в вентиляторы, кондиционеры, стиральные машины и электродрели . Отлично выполняет свои функции, несмотря на недостатки.

Транзисторный тип

Еще одним названием регулятора транзисторного типа является автотрансформатор или ШИМ-регулятор (схема 2). Он изменяет номинал U по принципу широтно-импульсной модуляции (ШИМ) при помощи выходного каскада, в котором применяются транзисторы типа IGBT.

Схема 2 — Транзисторный ШИМ-регулятор оборотов.

Коммутация транзисторов происходит с высокой частотой и благодаря этому можно изменить ширину импульсов. Следовательно, при этом изменится и значение U. Чем длиннее импульс и короче паузы, тем выше значение U и наоборот. Положительные аспекты применения этой разновидности следующие:

  1. Незначительный вес прибора при низких габаритах.
  2. Довольно низкая стоимость.
  3. При низких оборотах отсутствие шума.
  4. Управление за счет низких значений U (0..12 В).

Основной недостаток применения заключается в том, что расстояние до электромотора должно быть не более 4 метров.

Регулирование за счет частоты

Регулирование оборотов моторов различных типов за счет частоты получило широкое применение. Частотное преобразование занимает лидирующую позицию на рынке сбыта устройств-регуляторов оборотов и осуществления плавного пуска. Благодаря своей универсальности возможно влиять на мощность, производительность и скорость любого устройства с электродвигателем. Эти устройства применяются для однофазных и трехфазных двигателей. Применяются такие виды частотных преобразователей:

  1. Специализированные однофазные.
  2. Трехфазные без конденсатора.

Для регулирования оборотов используется конденсатор, включенный с обмотками однофазного двигателя (схема 3). Этот преобразователь частоты (ПЧ) имеет емкостное R, которое зависит от частоты протекающего переменного тока. Выходной каскад такого ПЧ выполнен на IGBT-транзисторах.

Схема 3 — Частотный регулятор оборотов.

У специализированного ПЧ есть свои преимущества и недостатки. Преимуществами являются следующие:

  1. Управление АД без участия человека.
  2. Стабильность.
  3. Дополнительные возможности.

Существует возможность управлять работой электромотора при определенных условиях, а также защита от перегрузок и токов КЗ. Кроме того, возможно расширять функционал при помощи подключения цифровых датчиков, мониторинга параметров работы и использования PID-регулятора. К минусам можно отнести ограничения при управлении частотой и довольно высокую стоимость.

Для трехфазных АД применяются также устройства регулирования частоты (схема 4). Регулятор имеет на выходе три фазы для подключения электромотора.

Схема 4 — ПЧ для трехфазного двигателя.

У этого варианта тоже есть свои сильные и слабые стороны. К первым можно отнести следующие: низкую стоимость, выбор мощности, широкий диапазон частотной регуляции, а также все преимущества однофазных преобразователей частоты. Среди всех отрицательных сторон можно выделить основные: предварительный подбор и нагрев при пуске.

Изготовление своими руками

Если нет возможности, а также желания приобретать регулятор заводского типа, то можно собрать его своими руками. Хотя регуляторы типа » tda1085 » зарекомендовали себя очень хорошо. Для этого нужно детально ознакомиться с теорией и приступить к практике. Очень популярны схемы симисторного исполнения, в частности регулятор оборотов асинхронного двигателя 220в (схема 5). Сделать его несложно. Он собирается на симисторе ВТ138, хорошо подходящем для этих целей.

Схема 5 — Простой регулятор оборотов на симисторе.

Этот регулятор может быть использован и для регулировки оборотов двигателя постоянного тока 12 вольт, так как является довольно простым и универсальным. Обороты регулируются благодаря изменению параметров Р1, определяющему фазу входящего сигнала, который открывает переход симистора.

Принцип работы прост. При запуске двигателя происходит его затормаживание, индуктивность изменятся в меньшую сторону и способствует увеличению U в цепи «R2—>P1—>C2». При разряде С2 симистор открывается в течение некоторого времени.

Существует еще одна схема. Она работает немного по-другому: путем обеспечения хода энергии обратного типа, которое является оптимально выгодным. В схему включен довольно мощный тиристор.

Схема 6 — Устройство тиристорного регулятора.

Схема состоит из генератора сигнала управления, усилителя, тиристора и участка цепи, выполняющего функции стабилизатора вращения ротора.

Наиболее универсальной схемой является регулятор на симисторе и динисторе (схема 7). Он способен плавно убавить скорость вращения вала, задать реверс двигателю (изменить направление вращения) и понизить пусковой ток.

Принцип работы схемы:

  1. С1 заряжается до U пробоя динистора D1 через R2.
  2. D1 при пробитии открывает переход симистора D2, который отвечает за управление нагрузкой.

​Напряжение при нагрузке прямо пропорционально зависит от частотной составляющей при открытии D2, зависящего от R2. Схема применяется в пылесосах. Она содержит универсальное электронное управление, а также способность простого подключения питания 380 В. Все детали следует расположить на печатной плате, изготовленной по лазерно-утюжной технологии (ЛУТ). Подробно с этой технологии изготовления плат можно ознакомиться в интернете.

Таким образом, при выборе регулятора оборотов электродвигателя возможна покупка заводского или изготовление своими руками. Самодельный регулятор сделать достаточно просто, так как при понимании принципа действия устройства можно с легкостью собрать его. Кроме того, следует соблюдать правила безопасности при осуществлении монтажа деталей и при работе с электричеством.

Плавная работа двигателя, без рывков и скачков мощности – это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на 220В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат.

Зачем нужен регулятор оборотов

Регулятор оборотов двигателя, частотный преобразователь – это прибор на мощном транзисторе, который необходим для того, чтобы инвертировать напряжение, а также обеспечить плавную остановку и пуск асинхронного двигателя при помощи ШИМ. ШИМ – широко-импульсное управление электрическими приспособлениями. Его применяют для создания определенной синусоиды переменного и постоянного тока.

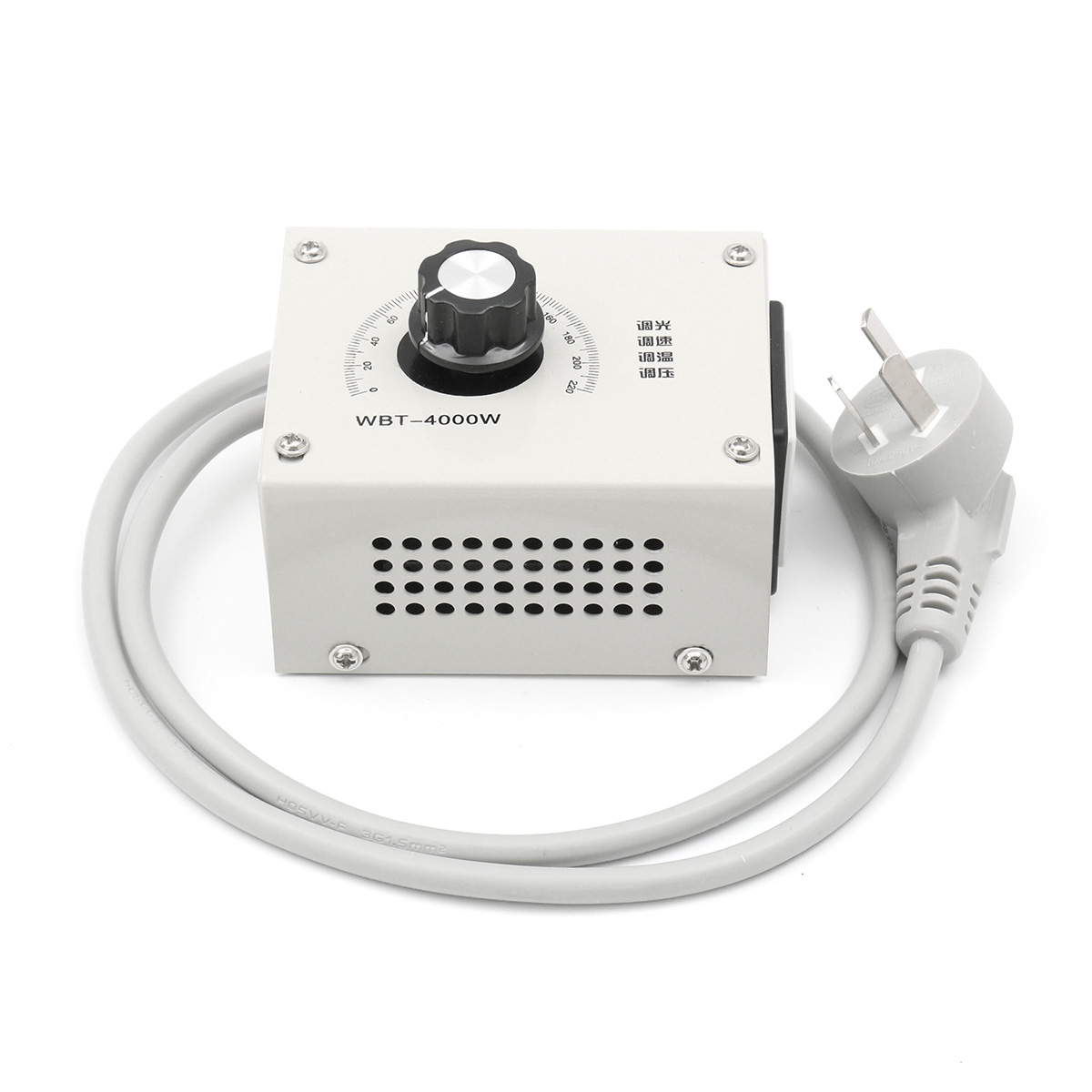

Фото – мощный регулятор для асинхронного двигателя

Самый простой пример преобразователя – это обычный стабилизатор напряжения. Но у обсуждаемого прибора гораздо больший спектр работы и мощность.

Частотные преобразователи используются в любом устройстве, которое питается от электрической энергии. Регуляторы обеспечивают чрезвычайно точный электрический моторный контроль, так что скорость двигателя можно изменять в меньшую или большую сторону, поддерживать обороты на нужном уровне и защищать приборы от резких оборотов. При этом электродвигателем используется только энергия, необходимая для работы, вместо того, чтобы запускать его на полной мощности.

Фото – регулятор оборотов двигателя постоянного тока

Зачем нужен регулятор оборотов асинхронного электродвигателя:

  1. Для экономии электроэнергии. Контролируя скорость мотора, плавность его пуска и остановки, силы и частоты оборотов, можно добиться значительной экономии личных средств. В качестве примера, снижение скорости на 20% может дать экономию энергии в размере 50%.
  2. Преобразователь частоты может использоваться для контроля температуры процесса, давления или без использования отдельного контроллера;
  3. Не требуется дополнительного контроллера для плавного пуска;
  4. Значительно снижаются расходы на техническое обслуживание.

Устройство часто используется для сварочного аппарата (в основном для полуавтоматов), электрической печки, ряда бытовых приборов (пылесоса, швейной машинки, радио, стиральной машины), домашнего отопителя, различных судомоделей и т.д.

Фото – шим контроллер оборотов

Принцип работы регулятора оборотов

Регулятор оборотов представляет собой устройство, состоящее из следующих трех основных подсистем:

  1. Двигателя переменного тока;
  2. Главного контроллера привода;
  3. Привода и дополнительных деталей.

Когда двигатель переменного тока запускается на полную мощность, происходит передача тока с полной мощностью нагрузки, такое повторяется 7-8 раз. Этот ток сгибает обмотки двигателя и вырабатывает тепло, которое будет выделяться продолжительное время. Это может значительно снизить долговечность двигателя. Иными словами, преобразователь – это своеобразный ступенчатый инвертор, который обеспечивает двойное преобразование энергии.

Фото – схема регулятора для коллекторного двигателя

В зависимости от входящего напряжения, частотный регулятор числа оборотов трехфазного или однофазного электродвигателя, происходит выпрямление тока 220 или 380 вольт. Это действие осуществляется при помощи выпрямляющего диода, который расположен на входе энергии. Далее ток проходит фильтрацию при помощи конденсаторов. Далее формируется ШИМ, за это отвечает электросхема. Теперь обмотки асинхронного электродвигателя готовы к передаче импульсного сигнала и их интеграции к нужной синусоиде. Даже у микроэлектродвигателя эти сигналы выдаются, в прямом смысле слова, пачками.

Как выбрать регулятор

Существует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:

  1. Тип управления. Для коллекторного электродвигателя бывают регуляторы с векторной или скалярной системой управления. Первые чаще применяются, но вторые считаются более надежными;
  2. Мощность. Это один из самых важных факторов для выбора электрического преобразователя частот. Нужно подбирать частотник с мощностью, которая соответствует максимально допустимой на предохраняемом приборе. Но для низковольтного двигатель лучше подобрать регулятор мощнее, чем допустимая величина Ватт;
  3. Напряжение. Естественно, здесь все индивидуально, но по возможности нужно купить регулятор оборотов для электродвигателя, у которого принципиальная схема имеет широкий диапазон допустимых напряжений;
  4. Диапазон частот. Преобразование частоты – это основная задача данного прибора, поэтому старайтесь выбрать модель, которая будет максимально соответствовать Вашим потребностям. Скажем, для ручного фрезера будет достаточно 1000 Герц;
  5. По прочим характеристикам. Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка).

Хорошо себя зарекомендовали приборы марки Sinus, E-Sky и Pic.

При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.

Фото – схема регулятора для бесколлекторных двигателей

В данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя.

Видео: регулятор оборотов электродвигателя с ШИро V2

Как сделать самодельный регулятор оборотов двигателя

Можно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена состоит только из деталей, продающихся в любом магазине электротехники.

Для работы нам понадобится мощный симистор типа BT138-600, её советует журнал радиотехники.

Фото – схема регулятора оборотов своими руками

В описанной схеме, обороты будут регулироваться при помощи потенциометра P1. Параметром P1 определяется фаза входящего импульсного сигнала, который в свою очередь открывает симистор. Такая схема может применяться как в полевом хозяйстве, так и в домашнем. Можно использовать данный регулятор для швейных машинок, вентиляторов, настольных сверлильных станков.

Принцип работы прост: в момент, когда двигатель немного затормаживается, его индуктивность падает, и это увеличивает напряжение в R2-P1 и C3, то в свою очередь влечет более продолжительное открытие симистора.

Тиристорный регулятор с обратной связью работает немного по-другому. Он обеспечивает обратный ход энергии в энергетическую систему, что является очень экономным и выгодным. Данный электронный прибор подразумевает включение в электрическую схемы мощного тиристора. Его схема выглядит вот так:

Здесь для подачи постоянного тока и выпрямления требуется генератор управляющего сигнала, усилитель, тиристор, цепь стабилизации оборотов.

Частотное управление электроприводами активно развивается и все чаще можно услышать о новом методе управления, или улучшенном частотнике, или о внедрении частотного электропривода в какой-то сфере, где ранее никто и подумать не мог что это возможно. Но это факт!

Если мы внимательно рассмотрим электродвигатели, к которым применяют частотное регулирование – то это асинхронные или синхронные трехфазные двигатели. Существует несколько разновидностей преобразователей частоты. Но ведь есть и однофазные асинхронные машины, почему прогресс не касается их? Почему частотное управление не применяют так активно к однофазным машинам? Давайте рассмотрим.
Содержание:

Принцип работы однофазной асинхронной машины

При однофазном питании асинхронника в нем вместо вращающегося магнитного поля возникает пульсирующее, которое можно разложить на два магнитных поля, которые будут вращаться в разные стороны с одинаковой частотой и амплитудой. При остановленном роторе электродвигателя данные поля создадут моменты одинаковой величины, но различного знака. В итоге результирующий пусковой момент будет равен нулю, что не позволит двигателю запустится. По своим свойствам однофазный электродвигатель похож на трехфазный, который работает при сильном искажении симметрии напряжений:

на рисунке а) показана схема асинхронной однофазной машины, а на б) векторная диаграмма

Основные виды однофазных электроприводов

Как упоминалось однофазный двигатель не может развивать пусковой момент, следствием чего становится невозможность его самостоятельного запуска. Для этого придумали несколько способов компенсации магнитного поля противоположного по знаку основному.

Двигатели с пусковой обмоткой

В данном способе пуска кроме основной обмотки Р, имеющей фазную зону 120 0 , на статор наматывают еще и пусковую П, которая имеет фазную зону 60 0 . Также пусковая обмотка сдвигается относительно рабочей на 90 0 электрических. Для того, чтоб создать фазовый сдвиг между токами обмоток Iр и Iп последовательно в пусковую обмотку подключают элемент, приводящий к сдвигу фаз ψ (фазосдвигающее сопротивление Zп):

Где: а) схема подключения машины, б) векторные диаграммы при использовании различных сопротивлений.

Наилучшими условиями для пуска будет включения конденсатора в пусковую обмотку. Но поскольку емкость конденсатора довольно велика, соответственно и его стоимость и габариты тоже возрастают. Зачастую его применяют для получения повышенного момента для пуска. Пуск с помощью индуктивности имеет наихудшие показатели и в настоящее время не используется. Довольно часто могут применять запуск с помощью активного сопротивления, при этом пусковую обмотку делают с повышенным активным сопротивлением. После запуска электродвигателя пусковая обмотка отключается. Ниже показаны схемы включений и их пусковые характеристики:

Где: а,б) двигатели с пусковой обмоткой, в,г) конденсаторные

Конденсаторный двигатель

Данный тип электродвигателя имеет две рабочие обмотки, в одну из которых подключают рабочую емкость Ср. Данные обмотки сдвинуты относительно друг друга на 90 0 электрических и имеют фазные зоны тоже 90 0 . При этом мощности обеих обмоток равны, но их токи и напряжения различны, также различны количества витков. Иногда величины конденсатора рабочего не достаточно для формирования нужного пускового момента, поэтому параллельно ему могут вешать пусковой, как это показано на рисунке выше. Схема приведена ниже:

Где: а) схема конденсаторного электродвигателя, б) его векторная диаграмма

В данном типе однофазных машин коэффициент мощности cosφ даже выше чем у трехфазных. Это объясняется наличием конденсатора. КПД такого электродвигателя выше, чем однофазного электродвигателя с пусковой обмоткой.

Частотное регулирование однофазных асинхронных электродвигателей

Итак, все чаще появляются предложения частотных преобразователей, которые могут управлять однофазными асинхронными машинами. В силу того что частотники предназначены для работы с трехфазными машинами, то для регулирования оборотов однофазной машинами необходим особый вид частотного преобразователя. Это обусловлено тем, что трехфазные и однофазные машины имеют немного разный принцип работы. Давайте рассмотрим схему включения, которую предоставляет один из официальных производителей частотных преобразователей для однофазных машин:

Это схема прямого подключения. Где: Ф-фаза питающего напряжения, N-нейтральный проводник, L1, L2 – обмотки двигателя, Ср – рабочий конденсатор.

А вот схема подключения преобразователя:

Как мы можем видеть, конденсатор при включении данной схемы отключается. Обмотка L1 переключается к выходу преобразователя фазы А, а L2 к В. Общий провод подключается к выходу С. Тем самым мы фактически получили двухфазную машину. Фазовый сдвиг теперь будет реализовывать частотный преобразователь, а не конденсатор. На выходе преобразователя будет обычное трехфазное напряжение.

Данный способ частотного регулирования трудно назвать однофазным, так как при питания двигателя от сети напрямую необходимо опять восстанавливать схему с конденсатором. Более того, этот способ регулирования частоты НЕ ПОДХОДИТ для машин с пусковой обмоткой, так как сопротивление рабочей и пусковой обмотки не равны, появится асимметрия.

Можем сделать вывод, что данный вид частотного регулирования подходит не всем электродвигателям, а только конденсаторным. Более того, при такой схеме подключения необходимо провести переподключение обмоток внутри электродвигателя (в коробке выводов электродвигателя), что после переподключения не позволит работать ему от сети напрямую. Поэтому если вы собираетесь питать электродвигатель от однофазной сети через частотник, то, может быть стоит купить преобразователь, который питается от однофазной сети, а двигатель обычный, трехфазный. Это лучше с точки зрения работы самой машины, также отсутствуют переделки внутри электрической машины. Если вы собираетесь таким образом модернизировать систему, то внимательно изучите характеристики электродвигателя, преобразователя, чтоб избежать пустой траты средств или выхода из строя элементов системы.

“>

Как уменьшить, увеличить обороты электродвигателя 220 и 12В?

Для плавности увеличения и уменьшения скорости вращения вала существует специальный прибор  – регулятор оборотов электродвигателя 220в. Стабильная эксплуатация, отсутствие перебоев напряжения, долгий срок службы – преимущества использования регулятора оборотов двигателя на 220, 12 и 24 вольт.

Способы изменения вращения зависят от модели электрической машины. Характеристики электрических машин отличаются: постоянного и переменного тока, однофазные, трехфазные. Поэтому говорить нужно о каждом случае отдельно.

Простейший вариант

Легче всего изменять обороты электродвигателя постоянного тока. Они меняются простым изменением напряжения питания. Причем неважно где: на якоре или на возбуждении, но это касается только маломощных машин с минимальной нагрузкой. В основном управление скоростью вращения производят по цепи якоря. Более того, здесь возможно реостатное регулирование, если мощность мотора небольшая, или есть довольно мощный реостат.

Это самый неэкономичный вариант. Механические характеристики двигателя с независимым возбуждением самые невыгодные из-за больших потерь, результатом чего является падение механической мощности, КПД.

Еще одна возможность – введение реостата в обмотку возбуждения. Рассматривая характеристики двигателя с независимым возбуждением, увидим, что регулирование скорости вращения возможно только в сторону увеличения оборотов. Это происходит ввиду насыщения обмотки.

Итак, реостатное регулирование скорости вращения аппарата независимого возбуждения оправдано в системах с минимальной нагрузкой. Лучше всего, когда работа при таком включении буде периодической.

В цепи якоря

Это лучший вариант регулирования скорости мотора с независимым возбуждением. Частота вращения прямо пропорциональна подводимому к якорю напряжению. Механические характеристики не меняют своего угла наклона, а перемещаются параллельно друг другу.

Для осуществления этой схемы нужно цепь якоря подключить к источнику напряжения, которое можно менять.

Это возможно в электрических машинах малой или средней мощности. Двигатель большой мощности целесообразно подключить в схему с генератором напряжения независимого возбуждения.

В качестве привода для генератора используют обычный трехфазный асинхронник. Чтобы уменьшить обороты, достаточно на якоре понизить напряжение. Оно меняется от номинального и вниз. Эта схема имеет название «двигатель-генератор». Таким образом можно менять параметры на двигателе 220в.

Для низкого напряжения

Управление агрегатами на 12в проще из-за более низкого напряжения и как следствие, более доступных деталей. Вариантов подобных схем множество, поэтому важно понять сам принцип.

Такой двигатель имеет ротор, щеточный механизм и магниты. На выходе у него всего два провода, контролирование скорости идет по ним. Питание может быть 12, 24, 36в, или другое. Что нужно – это его менять. Лучше, когда в пределах от нуля до максимума. В более простых вариантах 12–0в не получится, другие варианты дают такую возможность.

Кто-то паяет радиоэлементы навесным монтажом, кто-то набирает печатную плату – это уже зависит от желания и возможностей каждого человека.

Этот вариант подойдет, если точность неважна: например, вентилятор. Напряжение меняется от 0 до 12 вольт, пропорционально меняется крутящий момент.

Другой вариант – со стабилизацией оборотов независимо от нагрузки на валу.

Питание 12 вольт, схема очень проста. Двигатель набирает обороты плавно, и также плавно их сбавляет так как напряжение на выходе меняется в пределах 12–0в. Как результат – можно убрать крутящий момент практически до нуля. Если потенциометр крутить в обратном направлении, мотор так же постепенно набирает обороты до максимума. Микросхема очень распространенная, ее характеристики тоже подробно описаны. Питание 12–18в.

Есть еще один вариант, только это уже не для 12, а для 24в питания.

Двигатель постоянного тока, питание – переменное, так как стоит диодный мост. При желании можно мост выбросить и запитывать постоянкой от своего блока питания.

От сети

Однофазные электродвигатели переменного тока также позволяют регулировать вращение ротора.

Коллекторные машины

Такие моторы стоят на электродрелях, электролобзиках и другом инструменте. Чтобы уменьшить или увеличить обороты, достаточно, как и в предыдущих случаях, изменять напряжение питания. Для этой цели также есть свои решения.

Конструкция подключается непосредственно к сети. Регулировочный элемент – симистор, управление которого осуществляется динистором. Симистор ставится на теплоотвод, максимальная мощность нагрузки – 600 Вт.

Если есть подходящий ЛАТР, можно все это делать при помощи его.

Двухфазный двигатель

Аппарат, имеющий две обмотки – пусковую и рабочую, по своему принципу является двухфазным. В отличие от трехфазного имеет возможность менять скорость ротора. Характеристика крутящегося магнитного поля у него не круговая, а эллиптическая, что обусловлено его устройством.

Есть две возможности контролирования числа оборотов:

  1. Менять амплитуду напряжения питания (Uy),
  2. Фазное – меняем емкость конденсатора.

Такие агрегаты широко распространены в быту и на производстве.

Обычные асинхронники

Электрические машины трехфазного тока, несмотря на простоту в эксплуатации, обладают рядом характеристик, которые нужно учитывать. Если просто изменять питающее напряжение, будет в небольших пределах меняться момент, но не более. Чтобы в широких пределах регулировать обороты, необходимо довольно сложное оборудование, которое просто так собрать и наладить сложно и дорого.

Для этой цели промышленностью налажен выпуск частотных преобразователей, помогающих менять обороты электродвигателя в нужном диапазоне.

Асинхронник набирает обороты в согласии с выставленными на частотнике параметрами, которые можно менять в широком диапазоне. Преобразователь – самое лучшее решение для таких двигателей.

Выбираем устройство

Для того чтобы подобрать эффективный регулятор необходимо учитывать характеристики прибора, особенности назначения.

  1. Для коллекторных электродвигателей распространены векторные контроллеры, но скалярные являются надёжнее.
  2. Важным критерием выбора является мощность. Она должна соответствовать допустимой на используемом агрегате. А лучше превышать для безопасной работы системы.
  3. Напряжение должно быть в допустимых широких диапазонах.
  4. Основное предназначение регулятора преобразовывать частоту, поэтому данный аспект необходимо выбрать соответственно техническим требованиям.
  5. Ещё необходимо обратить внимание на срок службы, размеры, количество входов.

Прибор триак

Устройство симистр (триак) используется для регулирования освещением, мощностью нагревательных элементов, скоростью вращения.

Схема контроллера на симисторе содержит минимум деталей, изображенных на рисунке, где С1 – конденсатор, R1 – первый резистор, R2 – второй резистор.

С помощью преобразователя регулируется мощность методом изменения времени открытого симистора. Если он закрыт, конденсатор заряжается посредством нагрузки и резисторов. Один резистор контролирует величину тока, а второй регулирует скорость заряда.

Когда конденсатор достигает предельного порога напряжения 12в или 24в, срабатывает ключ. Симистр переходит в открытое состояние. При переходе напряжения сети через ноль, симистр запирается, далее конденсатор даёт отрицательный заряд.

Преобразователи на электронных ключах

Тиристорные регуляторы мощности являются одними из самых распространенных, обладающие простой схемой работы.

Тиристор, работает в сети переменного тока.

Отдельным видом является стабилизатор напряжения переменного тока. Стабилизатор  содержит трансформатор с многочисленными обмотками.

Схема стабилизатора постоянного тока

Зарядное устройство 24 вольт на тиристоре

Принцип действия заключаются в заряде конденсатора и запертом тиристоре, а при достижении конденсатором напряжения, тиристор посылает ток на нагрузку.

Процесс пропорциональных сигналов

Сигналы, поступающие на вход системы, образуют обратную связь. Подробнее рассмотрим с помощью микросхемы.

Микросхема TDA 1085

Микросхема TDA 1085, изображенная выше, обеспечивает управление электродвигателем 12в, 24в обратной связью без потерь мощности. Обязательным является содержание таходатчика, обеспечивающего обратную связь двигателя с платой регулирования. Сигнал стаходатчика идёт на микросхему, которая передаёт силовым элементам задачу – добавить напряжение на мотор. При нагрузке на вал, плата прибавляет напряжение, а мощность увеличивается. Отпуская вал, напряжение уменьшается. Обороты будут постоянными, а силовой момент не изменится. Частота управляется в большом диапазоне. Такой двигатель 12, 24 вольт устанавливается в стиральные машины.

Своими руками можно сделать прибор для гриндера, токарного станка по дереву, точила, бетономешалки, соломорезки, газонокосилки, дровокола и многого другого.

Промышленные регуляторы, состоящие из контроллеров 12, 24 вольт, заливаются смолой, поэтому ремонту не подлежат. Поэтому часто изготавливается прибор 12в самостоятельно. Несложный вариант с использованием микросхемы U2008B. В регуляторе используется обратная связь по току или плавный пуск. В случае использования последнего необходимы элементы C1, R4, перемычка X1 не нужна, а при обратной связи наоборот.

При сборе регулятора правильно выбирать резистор. Так как при большом резисторе, на старте могут быть рывки, а при маленьком резисторе компенсация будет недостаточной.

Важно! При регулировке контроллера мощности нужно помнить, что все детали устройства подключены к сети переменного тока, поэтому необходимо соблюдать меры безопасности!

Регуляторы оборотов вращения однофазных и трехфазных двигателей 24, 12 вольт представляют собой функциональное и ценное устройство, как в быту, так и в промышленности.

Измерения

Понятно, что число оборотов нужно как-то определять. Для этого используют тахометры. Они показывают число вращения на данный момент. Обычным мультиметром просто так измерить скорость не получится, разве что на автомобиле.

Как видно, на электрических машинах можно менять различные параметры, подстраивая их под нужды производства и домашнего хозяйства.

Регулировка скорости вращения асинхронного электродвигателя 220в. Регулировка оборотов асинхронного двигателя

егулировка оборотов электродвигателя часто бывает необходима как в производственных, так и каких то бытовых целях. В первом случае для уменьшения или увеличения частоты вращения применяются промышленные регуляторы напряжения – . А с вопросом, как регулировать обороты электродвигателя в домашних условиях, попробуем разобраться подробнее.

Необходимо сразу сказать, что для разных типов однофазных и трехфазных электрических машин должны применяться разные регуляторы мощности. Т.е. для асинхронных машин применение тиристорных регуляторов, являющихся основными для изменения вращения коллекторных двигателей, недопустимо.

Лучший способ уменьшить обороты вашего устройства – не в регулировке частоты вращения самого движка, а посредством редуктора или ременной передачи. При этом сохранится самое главное – мощность устройства.

Немного теории об устройстве и области применения коллекторных электродвигателей

Электродвигатели этого типа могут быть постоянного или переменного тока, с последовательным, параллельным или смешанным возбуждением (для переменного тока применяется только первые два вида возбуждения).

Коллекторный электродвигатель состоит из ротора, статора, коллектора и щеток. Ток в цепи, проходящий через соединенные определенным образом обмотки статора и ротора, создает магнитное поле, заставляющее последний вращаться. Напряжение на ротор передается при помощи щеток из мягкого электропроводного материала, чаще всего это графит или медно-графитовая смесь. Если изменить направление тока в роторе или статоре, вал начнет вращаться в другую сторону, причем это всегда делается с выводами ротора, что бы не происходило перемагничивание сердечников.

При одновременном изменении подключения и ротора и статора реверсирования не произойдет. Существуют также трехфазные коллекторные электродвигатели, но это уже совсем другая история.

Электродвигатели постоянного тока с параллельным возбуждением

Обмотка возбуждения (статорная) в двигателе с параллельным возбуждением состоит из большого количества витков тонкого провода и включена параллельно ротору, сопротивление обмотки которого намного меньше. Поэтому для уменьшения тока во время запуска электродвигателей мощностью более 1 Квт в цепь ротора включают пусковой реостат. Управление оборотами электродвигателя при такой схеме включения производится путем изменения тока только в цепи статора, т.к. способ понижения напряжения на клеммах очень не экономичен и требует применение регулятора большой мощности.

Если нагрузка мала, то при случайном обрыве обмотки статора при использовании такой схемы частота вращения превысит максимально допустимую и электродвигатель может пойти “вразнос”

Электродвигатели постоянного тока с последовательным возбуждением

Обмотка возбуждения такого электродвигателя имеет небольшое число витков толстого провода, и при ее последовательном включении в цепь якоря ток во всей цепи будет одинаков. Электродвигатели этого типа более выносливы при перегрузках и поэтому наиболее часто встречаются в бытовых устройствах.

Регулировка оборотов электродвигателя постоянного тока с последовательно включенной обмоткой статора может производиться двумя способами:
  1. Подключением параллельно статору регулировочного устройства, изменяющего магнитный поток. Однако этот способ довольно сложен в реализации и не применяется в бытовых устройствах.
  2. Регулирование (снижение) оборотов с помощью уменьшения напряжения. Этот способ применяется практически во всех электрических устройствах – бытовых приборах, инструменте и т.д.

Электродвигатели коллекторные переменного тока

Эти однофазные моторы имеют меньший КПД, чем двигатели постоянного тока, но из за простоты изготовления и схем управления нашли наиболее широкое применение в бытовой технике и электроинструменте. Их можно назвать “универсальными”, т.к. они способны работать как при переменном, так и при постоянном токе. Это обусловлено тем, что при включении в сеть переменного напряжение направление магнитного поля и тока будет изменяться в статоре и роторе одновременно, не вызывая изменения направления вращения. Реверс таких устройств осуществляется переполюсовкой концов ротора.

Для улучшения характеристик в мощных (промышленных) коллекторных электродвигателях переменного тока применяются дополнительные полюса и компенсационные обмотки. В двигателях бытовых устройств таких приспособлений нет.

Регуляторы оборотов электродвигателя

Схемы изменения частоты вращения электродвигателей в большинстве случаев построены на тиристорных регуляторах, ввиду своей простоты и надежности.

Принцип работы представленной схемы следующий: конденсатор С1 заряжается до напряжения пробоя динистора D1 через переменный резистор R2, динистор пробивается и открывает симистор D2, управляющий нагрузкой. Напряжение на нагрузке зависит от частоты открывания D2, зависящее в свою очередь от положения движка переменного сопротивления. Данная схема не снабжена обратной связью, т.е. при изменении нагрузки обороты также будут меняться и их придется подстраивать. По такой же схеме происходит управление оборотами импортных бытовых пылесосов.

С все более увеличивающимся ростом автоматизации в бытовой сфере появляется необходимость в современных системах и устройствах управления электродвигателями.

Управление и преобразование частоты в небольших по мощности однофазных асинхронных двигателях, запускаемых в работу с помощью конденсаторов, позволяет экономить электроэнергию и активирует режим энергосбережения на новом, прогрессивном уровне.

Принцип работы однофазной асинхронной машины

В основе работы асинхронного двигателя лежит взаимодействие вращающегося магнитного поля статора и токов, наводимых им в роторе двигателя. При разности частоты вращения пульсирующих магнитных полей возникает вращающий момент. Именно этим принципом руководствуются при регулировании скорости вращения асинхронного двигателя с помощью .

Пусковая обмотка занимает в конструкции статора 1/3 пазов, на главную обмотку приходится 23 паза статора.

Ротор однофазного двигателя коротко замкнутый, помещенный в неподвижное магнитное поле статора, начинает вращаться.

Рис.№1 Схематический рисунок двигателя, демонстрирующий принцип работы однофазного асинхронного двигателя.

Основные виды однофазных электроприводов

Кондиционеры воздуха, холодильные компрессоры, электрические вентиляторы, обдувочные агрегаты, водяные, дренажные и фекальные насосы, моечные машины используют в своей конструкции асинхронный трехфазный двигатель.

Все типы частотников преобразуют переменное сетевое напряжение в постоянное напряжение. Служат для формирования однофазного напряжения с регулируемой частотой и заданной амплитудой для управления вращения асинхронных двигателей.

Управление скоростью вращения однофазных двигателей

Существует несколько способов регулирования скорости вращения однофазного двигателя.

  1. Управление скольжением двигателя или изменением напряжения. Способ актуален для агрегатов с вентиляторной нагрузкой, для него рекомендуется использовать двигатели с повышенной мощностью. Недостаток способа – нагрев обмоток двигателя.
  2. Ступенчатое регулирование скорости вращения двигателя с помощью автотрансформатора.

Рис.№2. Схема регулировки с помощью автотрансформатора.

Достоинства схемы – напряжение выхода имеет чистую синусоиду. Способность трансформатора к перегрузкам имеет большой запас по мощности.

Недостатки – автотрансформатор имеет большие габаритные размеры.

Использование тиристорного . Применяются тиристорные ключи, подключенные встречно-параллельно.

Рис. №3.Схема тиристорного регулирования однофазного асинхронного электродвигателя.

При использовании для регулирования скорости вращения однофазных асинхронных двигателей, чтобы избежать негативного влияния индукционной нагрузки производят модификацию схемы. Добавляют LRC-цепи для защиты силовых ключей, для корректировки волны напряжения используют конденсатор, минимальная мощность двигателя ограничивается, так гарантируется старт двигателя. Тиристор должен иметь ток выше тока электродвигателя.

Транзисторный регулятор напряжения

В схеме используется широтно-импульсная модуляция (ШИМ) с применением выходного каскада, построенного на использовании полевых или биполярных IGBT транзисторах.

Рис. №4. Схема использования ШИМ для регулирования однофазного асинхронного электродвигателя.

Частотное регулирование асинхронного однофазного электродвигателя считается основным способом регулирования , мощности, эффективности использования, скорости и показателей энергосбережения.

Рис. №5. Схема управления электродвигателем без исключения из конструкции конденсатора.

Частотный преобразователь: виды, принцип действия, схемы подключения

Разрешает своему владельцу снизить энергопотребление и автоматизировать процессы в управлении оборудованием и производством.

Основные компоненты : выпрямитель, конденсатор, IGBT-транзисторы, собранные в выходной каскад.

Благодаря способности управлением параметрами выходной частоты и напряжения достигается хороший энергосберегающий эффект. Энергосбережение выражается в следующем:

  1. В двигателе поддерживается неизменный текущий момент ращения вала. Это обусловлено взаимодействием выходной частоты инверторного преобразователя с частотой вращения двигателя и соответственно, зависимостью напряжения и крутящего момента на валу двигателя. Значит, что преобразователь дает возможность автоматически регулировать напряжение на выходе при обнаружении превышающего норму значения напряжения с определенной рабочей частотой нужно для поддержания требуемого момента. Все инверторные преобразователи с векторным управлением имеют функцию поддержания постоянного вращающего момента на валу.
  2. Частотный преобразователь служит для регулировки действия насосных агрегатов (). При получении сигнала, поступающего с датчика давления, частотник снижает производительность насосной установки. При снижении оборотов вращения двигателя уменьшается потребление выходного напряжения. Так, стандартное потребление воды насосом требует 50Гц промышленной частоты и 400В напряжения. Руководствуясь формулой мощности можно высчитать соотношение потребляемых мощностей.

Уменьшая частоту до 40Гц, уменьшается величина напряжения до 250В, означает, что уменьшается количество оборотов вращения насоса и потребление энергии снижается в 2,56 раз.


Рис. №6. Использование частотного преобразователя Speedrive для регулирования насосных агрегатов по систем CKEA MULTI 35.

Для повышения энергетической эффективности использования необходимо сделать следующее:

  • Частотный преобразователь должен соответствовать параметрам электродвигателя.
  • Частотник подбирается в соответствии с типом рабочего оборудования, для которого он предназначен. Так, частотник для насосов функционирует в соответствии с заложенными в программу параметрами для управления работой насоса.
  • Точные настройки параметров управления в ручном и автоматическом режиме.
  • Частотный преобразователь разрешает использовать режим энергосбережения.
  • Режим векторного регулирования позволяет произвести автоматическую настройку управления двигателем.

Преобразователь частоты однофазный

Компактное устройство преобразования частоты служит для управления однофазными электродвигателями для оборудования бытового предназначения. Большинство частотных преобразователей обладает следующими конструктивными возможностями:

  1. Большинство моделей использует в своей конструкции новейшие технологии векторного управления.
  2. Они обеспечивают улучшенный вращающий момент однофазного двигателя.
  3. Энергосбережение введено в автоматический режим.
  4. Некоторые модели частотных преобразователей используют съемный пульт управления.
  5. Встроенный PLC контроллер (он незаменим для создания устройств сбора и передачи данных, для создания систем телеметрии, объединяет устройства с различными протоколами и интерфейсами связи в общую сеть).
  6. Встроенный ПИД регулятор (контролирует и регулирует температуру, давление и технологические процессы).
  7. Напряжение выхода регулируется в автоматическом режиме.


Рис.№7. Современный преобразователь Optidrive с основными функциональными особенностями.

Важно: Однофазный преобразователь частоты, питаясь от однофазной сети напряжением 220В, выдает три линейных напряжения, величина каждого из них по 220В. То есть, линейное напряжение между 2 фазами находится в прямой зависимости от величины выходного напряжения самого частотника.

Частотный преобразователь не служит для двойного преобразования напряжения, благодаря наличию в конструкции ШИМ-регулятора, он может поднять величину напряжения не более чем на 10%.

Главная задача однофазного преобразователя частоты – обеспечить питание как одно- так и трехфазного электродвигателя. В этом случае ток двигателя будет соответствовать параметрам подключения от трехфазной сети, и оставаться постоянным

Частотное регулирование однофазных асинхронных электродвигателей

Первое на что обращаем внимание при выборе частотника для своего оборудования – это соответствие сетевого напряжения и номинального значения тока нагрузки, на который рассчитан двигатель. Способ подключения выбирается относительно рабочего тока.

Главным в схеме подключения является наличие фазосдвигающего конденсатора, он служит для сдвига напряжения, поступающего на пусковую обмотку. Она служит для пускового включения двигателя, иногда после того, как двигатель заработал, пусковая обмотка вместе с конденсатором отключается, иногда остается включенной.

Схема подключения однофазного двигателя с помощью однофазного частотного преобразователя без использования конденсатора

Выходное линейное напряжение устройства на каждой фазе равно выходному напряжению частотника, то есть на выходе будет три напряжения линии, каждое по 220В. Для запуска может использоваться только пусковая обмотка.

Рис. №8. Схема присоединения однофазного асинхронного двигателя через конденсатор

Фазосдвигающий конденсатор не может обеспечить равномерный фазовый сдвиг в пределах границ частот инвертора. Частотник обеспечит равномерный сдвиг фаз. Для того, чтобы исключить из схемы конденсатор, нужно:

  1. Конденсатор стартера С1 удаляется.
  2. Вывод обмотки двигателя присоединяем к точке выхода напряжения частотника (используется прямая проводка).
  3. Точка А присоединяется к СА; В соединяется с СВ; W соединяется к СС, таким образом электродвигатель присоединится напрямую.
  4. Для включения в обратном направлении (обратная проводка) необходимо В присоединить к СА; А присоединить к СВ; W соединить с СС.


Рис. №9. Схема подключения однофазного асинхронного двигателя без использования конденсатора.

На видео — Частотный преобразователь. в однофазную сеть 220В.

Данный регулятор оборотов электродвигателя 220в позволяет изменять частоту либо электродвигателя, рассчитанных на работу от сети 220 вольт.

Достаточно популярным регулятором оборотов для электродвигателей на 220 вольт переменного тока является схема на тиристорах. Типовой схемой является подключение электродвигателя или вентилятора в разрыв анодной цепи тиристора.

Одно не маловажное условие при использовании подобных регуляторов, это надежный контакт во всей цепи. Что нельзя сказать про коллекторные электродвигатели, поскольку у них механизм щеток создает кратковременные обрывы электроцепи. Это существенно влияет на качество работы регулятора.

Описание работы схемы регулятора оборотов

Приведенная ниже схема тиристорного регулятора оборотов , как раз разработана для изменения частоты вращения коллекторных электродвигателей (электродрель, фрезер, вентилятор ). Первое, что следует отметить, это то, что двигатель вместе с силовым тиристором VS2 подсоединен в одну из диагоналей диодного моста VD3, на другую же подается сетевое напряжение 220 вольт .

Помимо этого, данный тиристор контролируется достаточно широкими импульсами, благодаря которым, непродолжительные отключения активной нагрузки, которыми характеризуется работа коллекторного двигателя, не влияют на устойчивую работу данной схемы.

Для управления тиристором VS1 на транзисторе VT1, собран генератор импульсов. Питание данного генератор осуществляется трапециевидным напряжением, создающимся в результате ограничения положительных полуволн стабилитроном VD1 имеющих частоту 100 Гц. Конденсатор С1 разряжается через сопротивления R1, R2, R3. Резистором R1 осуществляется скорость разряда данного конденсатора.

При достижении на конденсаторе напряжения достаточного для открывания транзистора VT1, на управляющий вывод VS1 поступает положительный импульс. Тиристор открывается и теперь уже на управляющем выводе VS2 появляется длительный импульс управления. И уже с данного тиристора напряжение, которое фактически и влияет на величину оборотов, подается на двигатель.

Частоту оборотов вращения электродвигателя регулируют резистором R1. Так как в цепь VS2 подключена индуктивная нагрузка, то возможно спонтанное отпирание тиристора, даже при отсутствии управляющего сигнала. Поэтому для предотвращения данного нежелательного эффекта, в схему добавлен диод VD2 который подключается параллельно обмотке возбуждения L1 электродвигателя.

Детали регулятора оборотов вентилятора и электродвигателя

Стабилитрон – можно заменить на другой с напряжением стабилизации в районе 27 – 36В. Тиристоры VS1 – любой маломощный с прямым напряжением более 100 вольт, VS2 - возможно поставить КУ201К, КУ201Л, КУ202М. Диод VD2 – с обратным напряжением не меньше 400 вольт и прямым током более 0,3А. Конденсатор C1 – КМ-6.

Настройка регулятора оборотов

Во время наладки схемы регулятора желательно применить стробоскоп, который позволяет либо стрелочный вольтметр для переменного тока, который подсоединяют параллельно двигателю.

Вращая ручку резистора R1, определяют диапазон изменения напряжения. Путем подбора сопротивления R3 устанавливают данный диапазон в районе от 90 до 220 вольт. В том случае если при минимальных оборотах двигатель вентилятора работает неустойчиво, то необходимо немного уменьшить сопротивление R2.

Для плавности увеличения и уменьшения скорости вращения вала существует специальный прибор –регулятор оборотов электродвигателя 220в. Стабильная эксплуатация, отсутствие перебоев напряжения, долгий срок службы – преимущества использования регулятора оборотов двигателя на 220, 12 и 24 вольт.

  • Область применения
  • Выбираем устройство
  • Устройство ПЧ
  • Виды устройств

Для чего нужен частотный преобразователь оборотов

Функция регулятора в инвертировании напряжения 12, 24 вольт, обеспечение плавности пуска и остановки с использованием широтно-импульсной модуляции.

Контроллеры оборотов входят в структуру многих приборов, так как они обеспечивают точность электрического управления. Это позволяет регулировать обороты в нужную величину.

Область применения

Регулятор оборотов двигателя постоянного тока используется во многих промышленных и бытовых областях. Например:

  • отопительный комплекс;
  • приводы оборудования;
  • сварочный аппарат;
  • электрические печи;
  • пылесосы;
  • швейные машинки;
  • стиральные машины.

Выбираем устройство


Для того чтобы подобрать эффективный регулятор необходимо учитывать характеристики прибора, особенности назначения.

  1. Для коллекторных электродвигателей распространены векторные контроллеры, но скалярные являются надёжнее.
  2. Важным критерием выбора является мощность. Она должна соответствовать допустимой на используемом агрегате. А лучше превышать для безопасной работы системы.
  3. Напряжение должно быть в допустимых широких диапазонах.
  4. Основное предназначение регулятора преобразовывать частоту, поэтому данный аспект необходимо выбрать соответственно техническим требованиям.
  5. Ещё необходимо обратить внимание на срок службы, размеры, количество входов.

Устройство ПЧ
  • двигатель переменного тока природный контроллер;
  • привод;
  • дополнительные элементы.

Схема контроллера оборотов вращения двигателя 12 в изображена на рисунке. Обороты регулируются с помощью потенциометра. Если на вход поступают импульсы с частотой 8 кГц, то напряжение питания будет 12 вольт.

Прибор может быть куплен в специализированных точках продажи, а можно сделать самому.


При пуске трехфазного двигателя на всю мощность, передаётся ток, действие повторяется около 7 раз. Сила тока сгибает обмотки двигателя, образуется тепло, на протяжении долгого времени. Преобразователь представляет собой инвертор, обеспечивающий превращение энергии. Напряжение поступает в регулятор, где происходит выпрямления 220 вольт с помощью диода, расположенного на входе. Затем происходит фильтрация тока посредством 2 конденсатора. Образуется ШИМ. Далее импульсный сигнал передаётся от обмоток двигателя к определённой синусоиде.

Существует универсальный прибор 12в для бесколлекторных двигателей.

Схема состоит из двух частей–логической и силовой. Микроконтроллер расположен на микросхеме. Эта схема характерна для мощного двигателя. Уникальность регулятора заключается в применении с различными видами двигателей. Питание схем раздельное, драйверам ключей требуется питание 12В.

Виды устройств

Прибор триак

Устройство симистр (триак) используется для регулирования освещением, мощностью нагревательных элементов, скоростью вращения.


Схема контроллера на симисторе содержит минимум деталей, изображенных на рисунке, где С1 – конденсатор, R1 – первый резистор, R2 – второй резистор.

С помощью преобразователя регулируется мощность методом изменения времени открытого симистора. Если он закрыт, конденсатор заряжается посредством нагрузки и резисторов. Один резистор контролирует величину тока, а второй регулирует скорость заряда.

Когда конденсатор достигает предельного порога напряжения 12в или 24в, срабатывает ключ. Симистр переходит в открытое состояние. При переходе напряжения сети через ноль, симистр запирается, далее конденсатор даёт отрицательный заряд.

Преобразователи на электронных ключах

Распространённые регулятор тиристор, обладающие простой схемой работы.


Тиристор, работает в сети переменного тока.

Отдельным видом является стабилизатор напряжения переменного тока. Стабилизатор содержит трансформатор с многочисленными обмотками.



К источнику напряжения 24 вольт. Принцип действия заключаются в заряде конденсатора и запертом тиристоре, а при достижении конденсатором напряжения, тиристор посылает ток на нагрузку.

Процесс пропорциональных сигналов

Сигналы, поступающие на вход системы, образуют обратную связь. Подробнее рассмотрим с помощью микросхемы.


Микросхема TDA 1085, изображенная выше, обеспечивает управление электродвигателем 12в, 24в обратной связью без потерь мощности. Обязательным является содержание таходатчика, обеспечивающего обратную связь двигателя с платой регулирования. Сигнал стаходатчика идёт на микросхему, которая передаёт силовым элементам задачу – добавить напряжение на мотор. При нагрузке на вал, плата прибавляет напряжение, а мощность увеличивается. Отпуская вал, напряжение уменьшается. Обороты будут постоянными, а силовой момент не изменится. Частота управляется в большом диапазоне. Такой двигатель 12, 24 вольт устанавливается в стиральные машины.

Своими руками можно сделать прибор для гриндера, токарного станка по дереву, точила, бетономешалки, соломорезки, газонокосилки, дровокола и многого другого.


Промышленные регуляторы, состоящие из контроллеров 12, 24 вольт, заливаются смолой, поэтому ремонту не подлежат. Поэтому часто изготавливается прибор 12в самостоятельно. Несложный вариант с использованием микросхемы U2008B. В регуляторе используется обратная связь по току или плавный пуск. В случае использования последнего необходимы элементы C1, R4, перемычка X1 не нужна, а при обратной связи наоборот.

При сборе регулятора правильно выбирать резистор. Так как при большом резисторе, на старте могут быть рывки, а при маленьком резисторе компенсация будет недостаточной.

Важно! При регулировке контроллера мощности нужно помнить, что все детали устройства подключены к сети переменного тока, поэтому необходимо соблюдать меры безопасности!

Регуляторы оборотов вращения однофазных и трехфазных двигателей 24, 12 вольт представляют собой функциональное и ценное устройство, как в быту, так и в промышленности.

Схема регулятора, с помощью которой осуществляется изменение частоту оборотов вращения двигателя или вентилятора, рассчитана на работу от сети переменного тока на напряжение 220 вольт.

Двигатель вместе с силовым тиристором VS2 подключен в диагональ диодного моста VD3, на другую же поступает сетевое напряжение переменного тока 220 вольт. Кроме того, этот тиристор осуществляет контроль достаточно широкими импульсами, благодаря чему, непродолжительные обрывы цепи, с которыми работают все коллекторные двигатели, не влияют на устойчивую работу схемы.

Управляет первым тиристором транзистор VT1, подключенный по схеме генератора импульсов. Как только напряжение на конденсаторе станет достаточным для открытия первого транзистора, на управляющий вывод тиристора поступит положительный импульс. Тиристор откроется и теперь уже на втором тиристоре появится длительный управляющий импульс. И уже с него напряжение, которое фактически и влияет на величину оборотов, поступает на двигатель.

Частоту оборотов вращения электродвигателя подстраивают переменным сопротивлением R1. Так как в цепь второго тиристора подсоединена индуктивная нагрузка, то возможно спонтанное открывание тиристора, даже в момент отсутствии управляющего сигнала. Поэтому для блокировки этого, в схему включен диод VD2 который подсоединен параллельно обмотке L1 двигателя.

Во время настройки схемы регулятора оборотов двигателя желательно использовать , которым можно измерить частоту вращения электродвигателя либо обычный стрелочный вольтметр для переменного тока, который подключают параллельно двигателю.

С помощью подбора сопротивления R3 задают диапазон изменения напряжения от 90 до 220 вольт. Если при минимальных оборотах двигатель работает некорректно, то требуется уменьшить номинал резистора R2.

Эта схема хорошо подходит для регулировки скорости вращения вентилятора в зависимости от температуры.


В роли чувствительного элемента используется . В результате его нагревания уменьшается его сопротивление, и поэтому на выходе операционного усилителя, наоборот напряжение увеличивается и через полевой транзистор управляет оборотами вентилятора.

Переменным сопротивлением P1 - можно задать наименьшую скорость вращения вентилятора при наименьшей температуре, а переменным сопротивлением P2 регулируют наибольшую скорость вращения при максимальной температуре.

В нормальных условиях настраиваем резистором P1 минимальные обороты двигателя. Затем нагревают датчик и сопротивлением P2 адают нужную частоту вращения вентилятора.

Схема управляет скоростью вентилятора в зависимости от показаний температур, с помощью обычного с отрицательным температурным коэффициентом.


Схема настолько проста, что в ней присутствует только три радиокомпонента: регулируемый стабилизатор напряжения LM317T и два сопротивления, образующие делитель напряжения. Одно из сопротивлений - термистор с отрицательным ТКС, а другое - обычный резистор. Для упрощения сборки рисунок печатной платы привожу ниже.


В целях экономии, можно оснастить регулятором оборотов типовую болгарку. Такой регулятор для шлифования корпусов различной радиоэлектронной аппаратуры является незаменимым инструментом в арсенале радиолюбителя

Все современные дрели выпускают с встроенными в них регуляторами числа оборотов двигателя, но наверняка, в арсенале каждого радиолюбителя имеется старая советская дрель, у которых изменение числа оборотов не было задумано, что, резко снижает эксплуатационные характеристики.

Регулировать скорость вращения асинхронного безколлекторного двигателя можно с помощью настройки частоты питающего переменного напряжения. Данная схема позволяет регулировать скорость вращения в довольно широком диапазоне - от 1000 до 4000 оборотов в минуту.

выполнение преобразователя своими руками, как правильно выбрать схему на 12В

При использовании электродвигателя в различных устройствах и инструментах неизменно возникает необходимость регулировки скорости вращения вала.

Самостоятельно сделать регулятор оборотов электродвигателя не составит труда. Нужно лишь подыскать качественную схему, устройство которой полностью бы подходило к особенностям и типу конкретного электрического двигателя.

Использование частотных преобразователей

Для регулировки оборотов электрического двигателя, работающего от сети с напряжением в 220 и 380 Вольт, могут использоваться частотные преобразователи. Высокотехнологичные электронные устройства позволяют благодаря изменению частоты и амплитуды сигнала плавно регулировать частоту вращения электродвигателя.

В основе таких преобразователей лежат мощные полупроводниковые транзисторы с широкоимпульсными модуляторами.

Преобразователи с помощью соответствующего блока управления на микроконтроллере позволяют плавно изменять показатель оборотов двигателя.

Высокотехнологичные преобразователи частоты используются в сложных и нагруженных механизмах. Современные частотные регуляторы имеют сразу несколько степеней защиты, в том числе по нагрузке, показателю тока напряжения и другим характеристикам. Отдельные модели питаются от электросети с однофазным напряжением в 220 Вольт и могут переделывать напряжение в трехфазные 380 Вольт. Использование таких преобразователей позволяет в домашних условиях использовать асинхронные электрические двигатели без применения сложных схем подключения.

Применение электронных регуляторов

Использование мощных асинхронных двигателей невозможно без применения соответствующих регуляторов оборотов. Такие преобразователи используются для следующих целей:

  • Ступенчатый разгон и возможность понижения оборотов двигателя при уменьшении нагрузки позволяет уменьшить потребление электроэнергии. Использование частотных преобразователей с мощными асинхронными двигателями позволяет вдвое сократить расходы на электроэнергию.
  • Защита электронных механизмов. Преобразователи частоты позволяют контролировать показатели давления, температуры и ряд других параметров. При использовании двигателя в качестве привода насоса в емкости, в которую закачивается жидкость или воздух, может быть установлен датчик давления, отвечающий за управление механизмом и предотвращающий его выход из строя.
  • Обеспечение плавного запуска. При запуске электродвигателя, когда мотор сразу начинает работать на максимальных оборотах, на привод приходится повышенная нагрузка. Использование регулятора оборотов обеспечивает плавность запуска, что гарантирует максимально возможную долговечность работы привода и отсутствие его серьезных поломок.
  • Сокращаются расходы на техническое обслуживание насосов и самих силовых агрегатов. Наличие регуляторов оборотов снижает риск поломок отдельных механизмов и всего привода.

Используемая частотными преобразователями схема работы аналогична у большинства бытовых приборов. Похожие устройства также используются в сварочных аппаратах, ИБП, питании ПК и ноутбуков, стабилизаторах напряжения, блоках розжига ламп, а также в мониторах и жидкокристаллических телевизорах.

Несмотря на кажущуюся сложность схемы, сделать регулятор оборотов электродвигателя 220 В будет достаточно просто.

Принцип работы устройства

Принцип работы и конструкция регулятора оборотов двигателя отличается простотой, поэтому, изучив технические моменты, вполне по силам выполнить их самостоятельно. Конструктивно выделяют несколько основных компонентов, из которых состоят регуляторы вращения:

  • Электрический двигатель.
  • Блок преобразователя и микроконтроллерная схема управления.
  • Механизмы и приводы.

Отличием асинхронных двигателей от стандартных приводов является вращение ротора с максимальными показателями мощности при подаче напряжения на обмотку трансформатора. На начальном этапе показатели потребляемого тока и мощность у двигателя возрастает до максимума, что приводит к существенной нагрузке на привод и его быстрому выходу из строя.

При запуске двигателя на максимальных оборотах выделяется большое количество тепла, что приводит к перегреву привода, обмотки и других элементов привода. Благодаря использованию частотного преобразователя имеется возможность плавно разгонять двигатель, что предупреждает перегрев и другие проблемы с агрегатом. Электромотор может при использовании частотного преобразователя запускаться на частоте оборотов 1000 в минуту, а в последующем обеспечивается плавный разгон, когда каждые 10 секунд прибавляется 100−200 оборотов двигателя.

Изготовление самодельных реле

Изготовить самодельный регулятор оборотов электродвигателя 12 В не составит какого-либо труда. Для такой работы потребуется следующее:

  • Проволочные резисторы.
  • Переключатель на несколько положений.
  • Блок управления и реле.

Использование проволочных резисторов позволяет изменять напряжение питания, соответственно, и частоту вращения двигателя. Такой регулятор обеспечивает ступенчатый разгон двигателя, отличается простой конструкции и может быть выполнен даже начинающими радиолюбителями. Такие простейшие самодельные ступенчатые регуляторы можно использовать с асинхронными и контактными двигателями.

Принцип работы самодельного преобразователя:

  1. Питание от сети направляется на конденсатор.
  2. Используемый конденсатор полностью заряжается.
  3. Нагрузка передается на резистор и нижний кабель.
  4. Электрод тиристора, соединенный с положительным контактом на конденсаторе, получает нагрузку.
  5. Передаётся заряд напряжения.
  6. Происходит открытие второго полупроводника.
  7. Тиристор пропускает полученную с конденсатора нагрузку.
  8. Конденсатор полностью разряжается, после чего повторяется полупериод.

В прошлом наибольшей популярностью пользовались механические регуляторы, выполненные на основе вариатора или шестеренчатого привода. Однако они не отличались должной надежностью и часто выходили из строя.

Самодельные электронные регуляторы зарекомендовали себя с наилучшей стороны. Они используют принцип изменения ступенчатого или плавного напряжения, отличаются долговечностью, надежностью, имеют компактные габариты и обеспечивают возможность тонкой настройки работы привода.

Дополнительное использование в схемах электронных регуляторов симисторов и аналогичных устройств позволяет обеспечить плавное изменение мощности напряжения, соответственно электродвигатель будет правильно набирать обороты, постепенно выходя на свою максимальную мощность.

Для обеспечения качественной регулировки в схему включаются переменные резисторы, которые изменяют амплитуду входящего сигнала, обеспечивая плавное или ступенчатое изменение числа оборотов.

Схема на ШИМ-транзисторе

Регулировать скорость вращения вала у маломощных электродвигателей можно при помощи шин-транзистора и последовательного соединения резисторов в питании. Этот вариант отличается простотой реализации, однако имеет низкий КПД и не позволяет плавно изменять скорость вращения двигателя. Изготовить своими руками регулятор оборотов коллекторного двигателя 220 В с использованием шим-транзистора не составит особой сложности.

Принцип работы регулятора на транзисторе:

  • Используемые сегодня шин-транзисторы имеют генератор пилообразного напряжения частотой в 150 Герц.
  • Операционные усилители используются в роли компаратора.
  • Изменение скорости вращения осуществляется за счёт наличия переменного резистора, управляющего длительностью импульсов.

Транзисторы имеют ровную постоянную амплитуду импульсов, идентичную амплитуде напряжения питания. Это позволяет выполнять регулировку оборотов двигателя 220 В и поддерживать работу агрегата даже при подаче минимального напряжения на обмотку трансформатора.

Благодаря возможности подключения микроконтроллера к ШИМ-транзистору обеспечивается возможность автоматической настройки и регулировки работы электропривода. Такие схемы исполнения преобразователей могут иметь дополнительные компоненты, которые расширяют функциональные возможности привода, обеспечивая работу в полностью автоматическом режиме.

Внедрение автоматических систем управления

Наличие в регуляторах и частотных преобразователях микроконтроллерного управления позволяет улучшить параметры работы привода, а сам мотор может работать в полностью автоматическом режиме, когда используемый контроллер плавно или ступенчато изменяет показатели частоты вращения агрегата. Сегодня в качестве микроконтроллерного управления используются процессоры, которые имеют отличающееся число выходов и входов. К такому микроконтроллеру можно подключить различные электронные ключи, кнопки, всевозможные датчики потери сигнала и так далее.

В продаже можно найти различные типы микроконтроллеров, которые отличаются простотой в использовании, гарантируют качественную настройку работы преобразователя и регулятора, а наличие дополнительных входов и выходов позволяет подключать к процессору различные дополнительные датчики, по сигналу которых устройство будет уменьшать или увеличивать число оборотов или же полностью прекращать подачу напряжения на обмотки электродвигателя.

Сегодня в продаже имеются различные преобразователи и регуляторы электродвигателя. Впрочем, при наличии даже минимальных навыков работы с радиодеталями и умении читать схемы можно выполнить такое простейшее устройство, которое будет плавно или ступенчато изменять обороты двигателя. Дополнительно можно включить в цепь управляющий симисторный реостат и резистор, что позволит плавно изменять обороты, а наличие микроконтроллерного управления полностью автоматизирует использование электрических двигателей.

Регулятор оборотов вентилятора 220в своими руками

Главная » Блог » Регулятор оборотов вентилятора 220в своими руками

Регулятор скорости вращения вентилятора на 220 В: схемы и принцип работы

Для эффективного режима работы вентилятора, получающего питание от промышленной сети, применяют регулятор скорости вращения. Вентилятор на 220 Вольт, использующий регулировку, может стать практически бесшумными и повысить комфортность обслуживаемого им помещения. Чтоб регулировать обороты, необязательно покупать готовый прибор, даже без специальных знаний его несложно собрать самостоятельно.

Согласно техническому определению, вентилятор — это прибор, служащий для перемещения газа путём создания избыточного давления или разрежения. По своему конструктивному исполнению он разделяется на осевой и радиальный. Практически все вентиляторы, применяемые в быту, представляют собой осевой тип конструкции. Использование этого вида характеризуется удобством получения направленного воздуха различной силы и давления. Вентиляторы разделяют по месту использования, они могут быть:

  • многозональные;
  • канальные;
  • напольные;
  • потолочные;
  • оконные.

Осевые, иное название аксиальные, вентиляторы в качестве основного узла используют рабочее колесо. Это колесо располагается на оси электродвигателя, содержит внешний ротор и имеет в своей конструкции лопатки, расположенные под углом с учётом аэродинамических свойств. Благодаря такому расположению и происходит создание и формирование воздушного потока.

В качестве электродвигателя применяют однофазный асинхронный двигатель, ось которого повторяет движения нагнетаемого или разряжаемого им потока воздуха. Такой электромотор состоит из ротора, размещённого внутри статора. Промежуток между ними составляет не более двух миллиметров. Статор имеет вид сердечника с пазами, через которые намотана обмотка. Ротор выглядит как подвижная часть с валом, содержащая в своём составе сердечник с короткозамкнутой обмоткой. Такая конструкция напоминает беличье колесо.

При подаче переменного тока на обмотку статора, согласно законам физики, появляется переменный магнитный поток. На помещённом внутрь этого потока замкнутом проводнике возникает электромагнитная индукция (ЭДС), а значит, появляется и ток. Благодаря чему в переменном магнитном поле оказывается проводник с током. Это приводит к вращению проводника, то есть ротора.

Таким образом, чтоб создать регулятор оборотов вентилятора на 220 В, понадобится изменять величину воздействующего на ротор магнитного поля. В свою очередь, значение магнитного поля зависит от величины тока, а значит при снижении его величины уменьшается и скорость вращения.

Ещё один параметр, от которого зависит число оборотов электродвигателя, является частота переменного напряжения. Частотные преобразователи, изменяющие частоту, характеризуются сложностью изготовления и дороговизной, по сравнению с изменяющими уровень напряжения. В бытовых условиях применяются редко, хоть позволяют достигать лучших результатов в точности настройки.

По виду используемой схемотехники приборы, управляющие скоростью вращения, разделяются на:

  • тиристорные;
  • трансформаторные.

Схемы вращения

Так как в основе работы вентилятора используется явление ЭДС, то это приводит к тому, что возникают паразитные вихревые токи, нагревающие металлические части электродвигателя, при изменении формы сигнала напряжения сети. Использование диммеров, служащих для управления светосилой яркости ламп, не рекомендуется из-за повышенного нагрева двигателя. Поэтому при изготовлении регулятора скорости вентилятора на 220 В, применяются полупроводниковые элементы.

Регулятор скорости на симисторе

Регулирующим полупроводником служит симистор. Работает он в ключевом режиме, то есть или включён, или выключен. Симистор состоит из двух тиристоров, включённых встречно - параллельным способом. Каждый тиристор пропускает через себя только одну полуволну сигнала. Такая схема обладает маленькими размерами и имеет низкую стоимость.

В таком регуляторе используется принцип фазового управления, изменение момента включения и выключения симистора относительно фазового перехода в нулевой точке.

Управление симистором осуществляется с помощью переменного резистора, в зависимости от поворота последнего задаётся порог срабатывания полупроводникового прибора. В результате чего отсекается часть синусоидального сигнала, поступающего на электродвигатель вентилятора, величина значение напряжения уменьшается и соответственно обороты двигателя тоже уменьшаются.

При управлении частотой вращения электродвигателя контроль работы тиристора происходит длительными импульсами.

Благодаря чему, кратковременные отключения активной нагрузки не изменяют режим работы схемы. Схема подразумевает разделение включения электродвигателя с тиристором VS2 и питающего напряжения 220 вольт, через диодный мост.

Управление тиристором осуществляется с помощью генератора, собранного на транзисторе VT1. Питание генератора реализуется сигналом трапециевидной формы, полученным после прохождения через стабилитрон VD1 с частотой 100 кГц. В то время как на конденсаторе C1 появится напряжение, величины которого станет достаточно для открытия транзистора, на управляющий электрод тиристора поступит положительный сигнал. Тиристор VS2 откроется и с него поступит напряжение на электродвигатель, приводящее к его запуску.

Резисторы R1, R2, R3, образуют цепочку разряда конденсатора C1. Управляя значением сопротивления R1, в качестве которого используется переменный резистор, изменяется скорость разряда конденсатора, а значит и частота оборотов вентилятора. Диод VD2, подключённый параллельно к обмотке L1, предотвращает ложное срабатывание тиристора, возникающее из-за использования нагрузки индуктивного рода.

Управление с использованием автотрансформатора

В качестве основного элемента схемы используется автотрансформатор. Он представляет собой трансформатор, в котором соединение первичной и вторичной обмотки выполнено напрямую. В результате чего одновременно осуществляется магнитная и электрическая связь. Обмотка автотрансформатора имеет несколько ответвлений с разными на них значениями величины напряжения. Преимущество такого использования заключается в достижении более высокого коэффициента полезного действия из-за преобразования лишь части мощности.

Принцип работы регулятора, скорости вращения вентилятора состоит в следующем. На первичную обмотку автотрансформатора T1 поступает питающее напряжение сети. Обмотка имеет как минимум три ответвления от части витков. При подсоединении нагрузки к разным ответвлениям получается уменьшенное напряжение питания. Используя переключатель SW1, двигатель вентилятора M коммутируется к одной из части обмотки, при этом его скорость вращения меняется. При такой работе выходной сигнал не изменяет своей формы, оставаясь синусоидальным, что положительно влияет на обмотки двигателя.

Переключатель представляет собой ступенчатую шкалу, не позволяя плавно управлять скоростью вращения. Устройства такого типа имеют большие габариты и массу, по сравнению с другими видами.

Усовершенствованной моделью является использование электронного управления.

В основе работы лежит принцип широтно-импульсной модуляции. Изменяя состояние режима работы ключевых транзисторов, образовываются импульсы, позволяющие совершать плавную регулировку выходного сигнала. Чем меньше длительность импульса и длиннее период, тем меньше мощности передаётся вентилятору, а значит и обороты вращения его снижаются. В качестве ключей применяются малошумящие полевые транзисторы, имеющие значительно большие входные сопротивления по сравнению с биполярными.

Из-за плохой помехозащищенности узел автотрансформатора выполняется непосредственно в близости от вентилятора, но обладает компактными размерами и невысокой стоимостью.

Покупка готового регулятора

Подключение регуляторов осуществляется последовательно перед электродвигателем вентилятора в разрыв цепи. В зависимости от своего вида, прибор может располагаться в любом удобном месте, встраиваться в щиток на DIN рейку, монтироваться вместо розетки, быть отдельно стоящим блоком. При этом сам блок управления и пульт регулировки могут быть как совмещены, так и разделены между собой в пространстве.

В торговых точках представлены регуляторы различного вида и ценовой стоимости в зависимости от плавности регулировки, места расположения, дополнительных функций. Наиболее популярными производителями являются:

  • Selpo.
  • Vents.
  • Vortice.
  • Soler & Palau.
  • Venmatika.
  • ЭРА.

Некоторые приборы оснащаются дополнительными функциями в виде подсветки или цифрового экрана, показывающего процентное содержание установленной скорости от максимума. Переключение скорости, в зависимости от схемотехники устройства, производится поворотом ручки с помощью галетного переключателя или кнопками.

Существуют устройства, позволяющие одним регулятором управлять сразу несколькими вентиляторами, при этом важно, чтобы общий ток не превышал ток регулятора. В них можно установить время выключения регулятора, обычно в диапазоне одного часа. Подключённое устройство запоминает и сохраняет настройки даже при его выключении.

Управлять скоростью вращения вентилятора можно используя несложные приборы, которые легко собираются самостоятельно. Затратив немного времени, получится сэкономить на покупке готового устройства.

При самостоятельном изготовлении, конечно, важно соблюдать технику безопасности, так как существует возможность попадания под опасное напряжение сети. При отсутствии желания или возможности приобретается готовое устройство, работа которого будет подкреплена гарантией от производителя. Купленное устройство имеет вид полностью законченного и эстетически оформленного прибора.

220v.guru

Регулятор оборотов электродвигателя 220В

Качественный и надёжный контроллер скорости вращения для однофазных коллекторных электродвигателей можно сделать на распространённых деталях буквально за 1 вечер. Эта схема имеет встроенный модуль обнаружения перегрузки, обеспечивает мягкий пуск управляемого двигателя и стабилизатор скорости вращения мотора. Работает такой блок с напряжением как 220, так и 110 вольт.

Технические параметры регулятора

  • напряжение питания: 230 вольт переменного тока
  • диапазон регулирования: 5…99%
  • напряжение нагрузки: 230 В / 12 А (2,5 кВт с радиатором)
  • максимальная мощность без радиатора 300 Вт
  • низкий уровень шума
  • стабилизация оборотов
  • мягкий старт
  • размеры платы: 50×60 мм

Принципиальная электросхема

Схема регулятор мотора на симисторе и U2008

Схема модуля системы регулирования основана на генераторе ШИМ импульсов и симисторе управления мотором — классическая схемотехника для подобных устройств. Элементы D1 и R1 обеспечивают ограничение величины напряжения питания до значения безопасной для питания микросхемы генератора. Конденсатор C1 отвечает за фильтрацию напряжения питания. Элементы R3, R5 и P1 являются делителем напряжения с возможностью его регулирования, который используется для задания величины мощности, подаваемой в нагрузку. Благодаря применению резистора R2, непосредственно входящего в цепь поступления на м/с фазы, внутренние блоки синхронизированы с симистором ВТ139.

Печатная плата

На следующем рисунке показано расположение элементов на печатной плате. Во время монтажа и запуска следует обратить внимание на обеспечение условий безопасной работы — регулятор имеет питание от сети 220В и его элементы непосредственно подключены к фазе.

Увеличение мощности регулятора

В испытательном варианте был применен симистор BT138/800 с максимальным током 12 А, что дает возможность управления нагрузкой более 2 кВт. Если необходимо управление ещё большими токами нагрузки — советуем тиристор установить за пределами платы на большом радиаторе. Также следует помнить о правильном выборе предохранителя FUSE в зависимости от нагрузки.

Кроме управления оборотами электромоторов, можно без каких-либо переделок использовать схему для регулировки яркости ламп.

18- 3,89

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

2shemi.ru

Регулятор скорости вращения вентилятора: виды, принцип работы, как собрать самому

Вентилятор является одним из малозаметных, но чрезвычайно важных приборов, помогающих создавать благоприятные условия для работы, отдыха и просто приятного проведения времени.

Без него не смогут функционировать компьютеры, холодильники, кондиционеры и другая техника. Для максимально эффективной работы различных устройств используют регулятор скорости вращения вентилятора.

Из нашего материала вы узнаете о том, какие бывают регуляторы, особенностях их работы. Также мы расскажем, как своими руками собрать прибор и что для этого потребуется.

Виды и особенности устройства

Существует множество видов вентиляторов, они задействованы в работе систем климат-контроля, компьютеров, ноутбуков, холодильников, многой другой офисной и бытовой техники.

Чтобы контролировать скорость вращения его лопастей, часто применяется небольшой элемент – регулятор. Именно он позволяет продлить срок использования оборудования, а также, значительно снизить уровень шума в помещении.

Назначение прибора для управления скоростью

Когда кондиционер или вентилятор постоянно работает в режиме максимальной мощности, предусмотренной производителем, это неблагоприятно сказывается на сроке эксплуатации. Отдельные детали просто не могут выдержать такой ритм и быстро ломаются.

Поэтому часто можно встретить рекомендации делать запас по мощности при выборе различного рода оборудования, чтобы оно не работало на пределе.

Для замедления скорости вращения вентилятора применяют регулятор. Причем, есть модели, обслуживающие как одно, так и несколько каналов одновременно. Например, 6-канальный

Также часто в холодильных установках, компьютерах и другой технике определенные элементы перегреваются в процессе работы. Чтобы они не расплавились, производитель предусмотрел их охлаждение за счет работающих вентиляторов.

Но не все выполняемые задачи требуют максимальной скорости движения вентилятора/кулера. При офисной работе компьютера или поддержании постоянной температуры в холодильной установке нагрузка значительно меньше, чем при выполнении сложных математических вычислений или заморозке соответственно. А вентилятор, не имеющий регулятора, будет вращаться с одинаковой скоростью.

Производители предлагают различные модели регуляторов, которые можно установить своими руками, используя рекомендации из инструкции

Скопление большого количества мощной техники, функционирующей в одном помещении, способно создавать шум на уровне 50 децибел и более за счет одновременно работающих вентиляторов на максимальных оборотах.

В такой атмосфере человеку сложно работать, он быстро утомляется. Поэтому целесообразно использовать приборы, способные снизить уровень шума вентилятора не только в производственных цехах, но и в офисных помещениях.

Помимо перегрева отдельных деталей и снижения уровня шума регуляторы позволяют рационально использовать технику, уменьшая и увеличивая при необходимости скорость вращения лопастей оборудования. Например, в системах климат-контроля, используемого во многих общественных местах и производственных помещениях.

Одной из важных деталей умных приборов потолочного вентилирования помещения являются регуляторы оборотов. Их работу обеспечивают показатели датчиков температуры, влажности, давления. Вентиляторы, используемые для перемешивания воздуха в помещении спортзала, производственного цеха или офисного кабинета, помогают экономить средства, затрачиваемые на отопление.

В мощных системах вентилирования используются трансформаторные регуляторы оборотов. Их основной недостаток – высокая стоимость

Это происходит за счет равномерного распределения нагретого воздуха, циркулирующего в помещении. Вентиляторы нагнетают верхние теплые слои вниз, перемешивая их с более холодными нижними. Ведь для комфорта человека важно, чтобы в нижней части комнаты, а не под потолком, было тепло. Регуляторы в таких системах следят за скоростью вращения, замедляя и ускоряя скорость движения лопастей.

Основные разновидности регуляторов

Контроллеры оборотов вентилятора востребованы. Рынок изобилует различными предложениями и рядовому пользователю, не знакомому с особенностями устройств, легко потеряться среди различных предложений.

Выбирать регулятор следует с учетом мощности оборудования, к которому его предстоит присоединять

Регуляторы отличаются по принципу действия.

Выделяют такие типы устройств:

  • тиристорные;
  • симисторные;
  • частотные;
  • трансформаторные.

Первый тип приборов применяется для корректировки оборотов однофазных приборов, имеющих защиту от перегрева. Изменение скорости происходит за счет влияния регулятора на мощность подаваемого напряжения.

Второй тип является разновидностью тиристорных устройств. Регулятор может одновременно управлять приборами постоянного и переменного тока. Характеризуется возможностью плавного понижения/повышения скорости оборотов при напряжении вентилятора до 220 В.

Для управления скоростью движения 2-х и более вентиляторов можно воспользоваться 5-канальным регулятором

Третий тип устройств изменяет частоту подаваемого напряжения. Основная задача – получить питающее напряжение в пределах 0-480 В. Контроллеры применяются для трехфазного оборудования в системах вентилирования помещений и в мощных кондиционерах.

Трансформаторные контроллеры могут работать с одно- и трехфазным током. Они изменяют выходное напряжение, регулируя работу вентилятора и защищая прибор от перегрева. Могут использоваться в автоматическом режиме для регулировки оборотов нескольких мощных вентиляторов, учитывая показатели датчиков давления, температуры, влажности и прочие.

Трансформаторные регуляторы надежные. Они способны работать в сложных системах, регулируя обороты вентилятора без постоянного вмешательства пользователя

Чаще всего в быту применяются симисторные регуляторы. Их относят к типу XGE. Можно обнаружить много предложений от разных производителей – они компактные и надежные. Причем диапазон цен также будет весьма широк.

Трансформаторные же устройства довольно дорогие – в зависимости от дополнительных возможностей они могут стоить 700 долларов и более. Они относятся к регуляторам типа RGE и способны регулировать обороты очень мощных вентиляторов, используемых в промышленности.

Особенности использования приборов

Регуляторы оборотов вентилятора используются в промышленном оборудовании, в офисных помещениях, спортзалах, кафе, других местах общественного пользования. Также часто можно встретить такие контролеры в системах климат-контроля для домашнего использования.

Чтобы воспользоваться прибором изменения скорости, достаточно его просто подключить к вентилятору

Системы вентилирования, используемые в фитнес-центрах, а также, кондиционеры, включаемые для обогрева в офисных помещениях, чаще всего содержат регулятор скорости вращения. Причем это не простой дешевый вариант, а дорогостоящее трансформаторное устройство, способное регулировать скорость вращения мощных приборов.

В зависимости от конструкционных особенностей контроллеры бывают:

  • механического управления;
  • автоматического.

Автотрансформаторные регуляторы чаще всего применяются в сложных системах, где командой к действию служат показатели, полученные от датчика температуры, давления, движения, влажности или фотодатчика. Замедляя скорость вращения, устройства позволяют уменьшить потребление энергии.

Регуляторы с механическим управлением подключаются согласно инструкции и схеме. Ими можно заменить привычный выключатель, вмонтировав контроллер в стену

Механическое управление контроллерами осуществляется вручную – прибор содержит колесико, позволяющее плавно или ступенчато менять скорость вращения. Это часто можно встретить в симисторных моделях.

Среди регуляторов, использующихся для оптимизации работы промышленного и бытового оборудования, можно отметить такие устройства, как Vents, СеВеР, Vortice, ЭнерджиСейвер, Delta t°, Telenordik и другие.

Наиболее распространенный вариант применения регулирующего оборудования в бытовых условиях – компьютер и ноутбук. Именно здесь чаще всего используется регулятор, контролирующий и изменяющий обороты кулера. За счет этого устройства техника создает значительно меньше шума во время работы.

Для компьютеров можно подобрать самый подходящий вариант исходя из личных предпочтений – предложений на рынке огромное количество

Контроллеры для кулера бывают как простые, так и с дополнительными возможностями. Это могут быть модели с подсветкой, с датчиком температуры, с сигналом оповещения, с аварийным отключением и др.

По внешнему виду выделяют регуляторы с дисплеем и без. Первый вариант более дорогостоящий, а второй – дешевле. Это устройство часто называют реобас.

Производители предлагают модели, контролирующие работу одного или нескольких вентиляторов. Хорошими отзывами пользуются регуляторы скорости кулеров таких компаний, как Scythe, NZXT, Reeven, AeroCool, Aqua Computer, Strike-X Advance Black, Akasa Fan Controller, Cooler Master, Innovatek, Gelid, Lian Li и др.

Регулятор для кулера, не имеющий дисплея, стоит значительно дешевле. Но дополнительных функций у него нет

Использование контроллера в работе компьютера существенно снижает уровень шума, что положительно влияет на самочувствие и настроение пользователя – ничего не гудит и не ревет. Также, что немало важно, помогает избежать перегревания самой техники, продлевая этим ее срок службы.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

  • на стену, как накладная розетка;
  • внутрь стены;
  • внутрь корпуса оборудования;
  • в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
  • подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем

Если предстоит подключать контроллер к ПК или ноутбуку, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя. Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора.

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Сборка прибора своими руками

Регулятор оборотов вентилятора можно собрать своими силами. Для этого понадобятся простейшие составляющие, паяльник и немного свободного времени.

Чтобы изготовить своими руками контроллер, можно использовать различные комплектующие, выбрав наиболее приемлемый для себя вариант

Так, для изготовления простого контроллера предстоит взять:

  • резистор;
  • переменный резистор;
  • транзистор.

Базу транзистора предстоит припаять к центральному контакту переменного резистора, а коллектор – к его крайнему выводу. К другому краю переменного резистора нужно припаять резистор сопротивлением 1 кОм. Второй вывод резистора следует припаять к эмиттеру транзистора.

Схема изготовления регулятора, состоящего из 3-х элементов, наиболее простая и безопасная

Теперь остается припаять провод входного напряжения к коллектору транзистора, который уже скреплен с крайним выводом переменного резистора, а «плюсовой» выход – к его эмиттеру.

Для проверки самоделки в действии понадобится любой рабочий вентилятор. Чтобы оценить самодельный реобас, предстоит подсоединить провод, идущий от эмиттера, к проводу вентилятора со знаком «+». Провод выходного напряжения самоделки, идущий от коллектора, присоединяется к блоку питания.

Окончив собирать самодельный прибор для регулировки оборотов, обязательно его нужно проверить в работе

Провод со знаком «–» подсоединяется напрямую, минуя самодельный регулятор. Теперь остается проверить в действии спаянный прибор.

Для уменьшения/увеличения скорости вращения лопастей кулера нужно крутить колесо переменного резистора и наблюдать изменение количества оборотов.

При желании можно своими руками создать контроллер, управляющий сразу 2-мя вентиляторами

Это самодельное устройство безопасно для использования, ведь провод со знаком «–» идет напрямую. Поэтому вентилятору не страшно, если в спаянном регуляторе вдруг что-то замкнет.

Такой контролер можно использовать для регулировки оборотов кулера, вытяжного вентилятора и других.

Выводы и полезное видео по теме

Ролик об особенностях подключения и использования регулятора оборотов вентилятора от компании Vents:

Подробное видео о типах регуляторов, принципах их работы и особенностях подключения:

Видео инструкция с пояснениями каждого шага при выполнении работ по сборке контроллера оборотов кулера своими руками. Причем для выполнения этих действий не требуется быть специалистом – все достаточно просто:

Видео информация о создании контроллера скорости вентилятора:

Обзор электронного автотрансформаторного регулятора оборотов вентилятора:

Ознакомившись с видами регуляторов оборотов вентилятора и правилами их подключения, можно подобрать наиболее оптимальный вариант, способный удовлетворить потребности пользователя. При желании можно доверить вопросы монтажа специалистам. Если же хочется испытать свои силы, то простой прибор несложно собрать самостоятельно.

Остались вопросы по теме статьи, нашли недочеты или есть информация, которой вы хотите поделиться с нашими читателями? Пожалуйста, оставляйте комментарии внизу статьи.

sovet-ingenera.com

Безпомеховый регулятор оборотов однофазного асинхронного двигателя вентилятора ВН-2. Делаем вытяжку

Начало » Практика » Электропривод » Безпомеховый регулятор оборотов однофазного асинхронного двигателя вентилятора ВН-2. Делаем вытяжку

📆04.05.14 🙋Vadim Khudobets 👀72 120 💬33 Со своих первых паек с кислотным флюсом я задумывался о вентиляторе для паяльных работ. После радиомонтажной практики (там доходчиво объяснили необходимость вытяжки при пайке любым флюсом/припоем) было принято решение: вытяжке быть! Очень вовремя под руку попался вентилятор ВН-2. Но оказалось, что при прямом включении в сеть вентилятор очень шумит, да и тягой будущей вытяжки хотелось бы управлять. Нужен регулятор!

Содержание / Contents

Немного поискав в сети, выбрал схему так называемого «беспомехового» регулятора: Источник: cxem.netСобрав схему, я убедился в её пригодности для регулировки оборотов однофазного асинхронного двигателя (как в ВН-2). Но после КЗ на выходе в страну вечной охоты отправляется мой единственный КТ840 и неоновая лампочка, которую я подключил без резистора. Цены на КТ840 меня совсем не обрадовали. Решив сэкономить стипендию, я подыскал транзистор-аналог из горелого компьютерного БП — D209L. С этим транзистором схему пришлось немного изменить: Я решил добавить немного индикации, и поставил по светодиоду на вход и выход регулятора. Новую схему сначала тоже протестировал на навесном монтаже, а потом решил собирать в нормальном корпусе, который и приобрёл на радиорынке: Сразу озаботился радиатором для транзистора. Радиатор пришлось немного подогнать с помощью ножовки и напильника: Для крепления радиатора к корпусу применил самодельные винты М3 с широкой шляпкой (припаял по шайбе к винту): Вот так это все будет выглядеть снаружи: Теперь органы управления: Примеряемся: Сверлим отверстия и вставляем детали: С диаметром отверстий для светодиодов немного промахнулся, пришлось упаковать в прозрачную термоусадку: P.S.: прозрачная термоусадка — самая лучшая из всех, что я видел на киевском радиорынке, она при усаживании не вспучивается и не подгорает, а при соединении двух слоёв они сплавляются, и получается монолитная трубка.Применил малогабаритный 220/6 Вольт, 100мА. Его я тоже «упаковал» в жестяной каркас для удобства установки. Материалом для каркаса послужил корпус старого CD-Rom и проволока от шампанского (по-научному — мюзле).Для изготовления платы сначала вырезал из картона шаблон, чтобы не ошибиться в размерах и не подгонять потом готовую плату напильником: По шаблону вырезаю ножницами по металлу плату из текстолита: Плату рисую вручную цапонлаком по трафарету, предварительно нанеся точки в местах будущих отверстий самодельным кернером из фрезы.Сами дорожки рисовал с помощью «рейсфедера» из вытянутого пипеткой стержня от ручки, очень удобно (не ломается, как стеклянная пипетка). Готовые дорожки «запекаю» газовой горелкой: экспериментально установил, что мой цапонлак от такой шоковой сушки становится вообще «дубовым», что подходит для моей методики травления, о которой ниже. Процесс «обжига»: Важно: если во время «обжига» на меди будут отпечатки пальцев/грязь, то они останутся и на вытравленной плате. Поэтому чистый текстолит я заклеиваю скотчем на время резки/кернения и отклеиваю его только когда рисую дорожки.Недавно открыл для себя просто фантастический метод травления плат: лимонной кислотой! Рекомендуемый способ приготовления травильного раствора:В 100 мл аптечной 3% перекиси водорода растворяется 30 г лимонной кислоты и 5 г поваренной соли. Этого раствора должно хватить для травления 100 см2 меди, толщиной 35мкм.Соль при подготовке раствора можно не жалеть. Так как она играет роль катализатора, то в процессе травления практически не расходуется. Перекись 3% не стоит разбавлять дополнительно т.к. при добавлении остальных ингредиентов её концентрация снижается.Чем больше будет добавлено перекиси водорода (гидроперита) тем быстрее пойдёт процесс, но не переусердствуйте - раствор не хранится, т.е. повторно не используется, а значит и гидроперит будет просто перерасходован. Избыток перекиси легко определить по обильному «пузырению» во время травления.Однако добавление лимонной кислоты и перекиси вполне допустимо, но рациональнее приготовить свежий раствор.

Источник

Свою плату я вытравил примерно за 12 минут! Дальше все без «самодеятельности»: Детали вне платы «получают» провода в термоусадке, некоторые из этих деталей приходится припаивать со стороны дорожек. Аккуратненько запихиваем все в корпусПровод с вилкой я взял готовый и вклеил его в резиновую трубочку-неломайку от корпуса: Последней операцией стало подпиливание крепёжных винтов трансформатора бормашиной с отрезным диском: Готовый регулятор в корпусе:

На этом работа над регулятором заканчивается, и я планирую продолжить конструирование самой вытяжки после сессии, уже летом.

Всем спасибо за внимание!

Вадим Худобец (Vadim Khudobets)

Украина, Киев

Год рождения - 1997, на данный момент - студент КПИ

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

06.05.14 изменил Datagor. Замена видео

datagor.ru

3 лучшие схемы регуляторов скорости вентиляторов

Схема регуляторов скорости вращения вентиляторов — необходимые радиоэлементы для сборки, инструкции по монтажу своими руками, видео. Содержание статьи:
  1. Простая схема
  2. С датчиком температуры
  3. Для уменьшения шума
  4. Видео
Рассмотрим ТОП-3 рабочих схемы регулятора скорости вращения вентилятора. Каждая схема не только проверена, но и отлично подойдёт для воплощения начинающими радиолюбителями. К каждой схеме прилагается список необходимых компонентов для монтажа своими руками и пошаговые рекомендации.Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов. Она имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.
  • Схема симисторного регулятора
Список необходимых радиоэлементов:
  • 2 биполярных транзистора — КТ361А и КТ814А.
  • Стабилитрон — 1N4736A (6.8В).
  • Диод.
  • Электролитический конденсатор — 10 мкФ.
  • 8 резисторов — 1х300 Ом, 1х1 кОм, 1х560 Ом, 2х68 кОм, 1х2 кОм, 1х1 кОм, 1х1 МОм.
  • Терморезистор — 10 кОм
  • Вентилятор.
Плата регулятора скорости вентилятора:Фото готового регулятора скорости вентилятора:Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена.
  • Как сделать управляемую плату регулятора на 1,2–35 В
Если же учесть ещё и тот факт, что мощность блока питания обычно выбирается с запасом даже для максимума энергопотребления, нетрудно прийти к выводу, что большую часть времени он недогружен и принудительное охлаждение теплоотвода высоковольтных транзисторов чрезмерно. Иными словами, вентилятор впустую перекачивает кубометры воздуха, создавая при этом довольно сильный шум и засасывая пыль внутрь корпуса.Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рисунке. Датчиком температуры служат германиевые диоды VD1–VD4, включенные в обратном направлении в цепь базы составного транзистора VT1VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.Необходимые радиодетали:
  • 2 биполярных транзистора (VT1, VT2) — КТ315Б и КТ815А соответственно.
  • 4 диода (VD1-VD4) — Д9Б.
  • 2 резистора (R1, R2) — 2 кОм и 75 кОм (подбор) соответственно.
  • Вентилятор (M1).
Резистор R1 исключает возможность выхода из строя транзисторов VT1, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить.Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу. Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 с припаянными к его выводам резисторами R1, R2 и транзистором VT1 устанавливают выводом эмиттера в отверстие «-cooler» платы блока питания.

Налаживание устройства сводится к подбору резистора R2. Временно заменив его переменным (100–150 кОм), подбирают такое сопротивление введенной части, чтобы при номинальной нагрузке (теплоотводы транзисторов блока питания теплые наощупь) вентилятор вращался с небольшой частотой. Во избежание поражения электрическим током (теплоотводы находятся под высоким напряжением!) «измерять» температуру наощупь можно, только выключив компьютер. При правильно отлаженном устройстве вентилятор должен запускаться не сразу после включения компьютера, а спустя 2–3 мин после прогрева транзисторов блока питания.В отличии от схемы, которая замедляет обороты вентилятора после старта (для уверенного запуска вентилятора), данная схема позволит увеличить эффективность работы вентилятора путем увеличения оборотов при повышении температуры датчика. Схема также позволяет уменьшить шум вентилятора и продлить его срок службы.Необходимые для сборки детали:
  • Биполярный транзистор (VT1) — КТ815А.
  • Электролитический конденсатор (С1) — 200 мкФ/16В.
  • Переменный резистор (R1) — Rt/5.
  • Терморезистор (Rt) — 10–30 кОм.
  • Резистор (R2) — 3–5 кОм (1 Вт).
Настройка производится до закрепления термодатчика на радиаторе. Вращая R1, добиваемся, чтобы вентилятор остановился. Затем, вращая в обратную сторону, заставляем его гарантированно запускаться при зажимании терморезистора между пальцами (36 градусов).Если ваш вентилятор иногда не запускается даже при сильном нагреве (паяльник поднести), то нужно добавить цепочку С1, R2. Тогда R1 выставляем так, чтобы вентилятор гарантированно запускался при подаче напряжения на холодный блок питания. Через несколько секунд после заpяда конденсатора, обороты падали, но полностью вентилятор не останавливался. Теперь закрепляем датчик и проверяем, как все это будет крутится пpи реальной работе.Rt — любой терморезистор с отрицательным ТКЕ, например, ММТ1 номиналом 10–30 кОм. Терморезистор крепится (приклеивается) через тонкую изолирующую прокладку (лучше слюдяную) к радиатору высоковольтных транзисторов (или к одному из них).

Видео о сборке регулятора оборотов вентилятора:

Другие новости по теме:

tehnoobzor.com

Регулятор оборотов электродвигателя: как сделать

Плавная работа двигателя, без рывков и скачков мощности – это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на 220В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат.

Зачем нужен регулятор оборотов

Регулятор оборотов двигателя, частотный преобразователь – это прибор на мощном транзисторе, который необходим для того, чтобы инвертировать напряжение, а также обеспечить плавную остановку и пуск асинхронного двигателя при помощи ШИМ. ШИМ – широко-импульсное управление электрическими приспособлениями. Его применяют для создания определенной синусоиды переменного и постоянного тока.

Фото – мощный регулятор для асинхронного двигателя

Самый простой пример преобразователя – это обычный стабилизатор напряжения. Но у обсуждаемого прибора гораздо больший спектр работы и мощность.

Частотные преобразователи используются в любом устройстве, которое питается от электрической энергии. Регуляторы обеспечивают чрезвычайно точный электрический моторный контроль, так что скорость двигателя можно изменять в меньшую или большую сторону, поддерживать обороты на нужном уровне и защищать приборы от резких оборотов. При этом электродвигателем используется только энергия, необходимая для работы, вместо того, чтобы запускать его на полной мощности.

Фото – регулятор оборотов двигателя постоянного тока

Зачем нужен регулятор оборотов асинхронного электродвигателя:

  1. Для экономии электроэнергии. Контролируя скорость мотора, плавность его пуска и остановки, силы и частоты оборотов, можно добиться значительной экономии личных средств. В качестве примера, снижение скорости на 20% может дать экономию энергии в размере 50%.
  2. Преобразователь частоты может использоваться для контроля температуры процесса, давления или без использования отдельного контроллера;
  3. Не требуется дополнительного контроллера для плавного пуска;
  4. Значительно снижаются расходы на техническое обслуживание.

Устройство часто используется для сварочного аппарата (в основном для полуавтоматов), электрической печки, ряда бытовых приборов (пылесоса, швейной машинки, радио, стиральной машины), домашнего отопителя, различных судомоделей и т.д.

Фото – шим контроллер оборотов

Принцип работы регулятора оборотов

Регулятор оборотов представляет собой устройство, состоящее из следующих трех основных подсистем:

  1. Двигателя переменного тока;
  2. Главного контроллера привода;
  3. Привода и дополнительных деталей.

Когда двигатель переменного тока запускается на полную мощность, происходит передача тока с полной мощностью нагрузки, такое повторяется 7-8 раз. Этот ток сгибает обмотки двигателя и вырабатывает тепло, которое будет выделяться продолжительное время. Это может значительно снизить долговечность двигателя. Иными словами, преобразователь – это своеобразный ступенчатый инвертор, который обеспечивает двойное преобразование энергии.

Фото – схема регулятора для коллекторного двигателя

В зависимости от входящего напряжения, частотный регулятор числа оборотов трехфазного или однофазного электродвигателя, происходит выпрямление тока 220 или 380 вольт. Это действие осуществляется при помощи выпрямляющего диода, который расположен на входе энергии. Далее ток проходит фильтрацию при помощи конденсаторов. Далее формируется ШИМ, за это отвечает электросхема. Теперь обмотки асинхронного электродвигателя готовы к передаче импульсного сигнала и их интеграции к нужной синусоиде. Даже у микроэлектродвигателя эти сигналы выдаются, в прямом смысле слова, пачками.

Фото – синусоида нормальной работы электродвигателя

Как выбрать регулятор

Существует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:

  1. Тип управления. Для коллекторного электродвигателя бывают регуляторы с векторной или скалярной системой управления. Первые чаще применяются, но вторые считаются более надежными;
  2. Мощность. Это один из самых важных факторов для выбора электрического преобразователя частот. Нужно подбирать частотник с мощностью, которая соответствует максимально допустимой на предохраняемом приборе. Но для низковольтного двигатель лучше подобрать регулятор мощнее, чем допустимая величина Ватт;
  3. Напряжение. Естественно, здесь все индивидуально, но по возможности нужно купить регулятор оборотов для электродвигателя, у которого принципиальная схема имеет широкий диапазон допустимых напряжений;
  4. Диапазон частот. Преобразование частоты – это основная задача данного прибора, поэтому старайтесь выбрать модель, которая будет максимально соответствовать Вашим потребностям. Скажем, для ручного фрезера будет достаточно 1000 Герц;
  5. По прочим характеристикам. Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка).

Хорошо себя зарекомендовали приборы марки Sinus, E-Sky и Pic.

При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.

Фото – схема регулятора для бесколлекторных двигателей

В данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя.

Видео: регулятор оборотов электродвигателя с ШИро V2

Как сделать самодельный регулятор оборотов двигателя

Можно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена состоит только из деталей, продающихся в любом магазине электротехники.

Для работы нам понадобится мощный симистор типа BT138-600, её советует журнал радиотехники.

Фото – схема регулятора оборотов своими руками

В описанной схеме, обороты будут регулироваться при помощи потенциометра P1. Параметром P1 определяется фаза входящего импульсного сигнала, который в свою очередь открывает симистор. Такая схема может применяться как в полевом хозяйстве, так и в домашнем. Можно использовать данный регулятор для швейных машинок, вентиляторов, настольных сверлильных станков.

Принцип работы прост: в момент, когда двигатель немного затормаживается, его индуктивность падает, и это увеличивает напряжение в R2-P1 и C3, то в свою очередь влечет более продолжительное открытие симистора.

Тиристорный регулятор с обратной связью работает немного по-другому. Он обеспечивает обратный ход энергии в энергетическую систему, что является очень экономным и выгодным. Данный электронный прибор подразумевает включение в электрическую схемы мощного тиристора. Его схема выглядит вот так:

Здесь для подачи постоянного тока и выпрямления требуется генератор управляющего сигнала, усилитель, тиристор, цепь стабилизации оборотов.

www.asutpp.ru

Регуляторы скорости вращения вентиляторов

Способы регулирования скорости вращения вентиляторных двигателей

Ступенчатые регуляторы частоты вращения с использованием автотрансформаторов

Тиристорные (симисторные) регуляторы скорости вращения

Электронный автотрансформатор

Сравнение регуляторов частоты вращения вентилятора

Способы регулирования скорости вращения вентиляторных двигателей

При использовании вентиляторов часто возникает необходимость регулирования частоты вращения. В системах вентиляции это позволяет экономить электроэнергию, снизить уровень акустического шума, настроить необходимую производительность притока или вытяжки.

На настоящий момент широко распространены способы регулирования частоты вращения при помощи изменения электрических параметров питания вентилятора:

  • изменение напряжения питания двигателя;
  • изменение частоты питающего напряжения.

Регулирование напряжением осуществляется понижением питающего напряжения вентилятора. Преимуществом регулирования частоты вращения вентилятора изменением напряжения питания в относительно невысокой стоимости устройств, работающих по такому принципу. Известны следующие виды устройств для регулирования оборотов вентилятора при помощи понижения напряжения питания:

  • Ступенчатые регуляторы частоты вращения с использованием автотрансформаторов;
  • Тиристорные регуляторы скорости вращения;
  • Электронные автотрансформаторы.

Регулирование скорости понижением напряжения связано с изменением, так называемого, скольжения двигателя. При этом обязательно выделяется энергия скольжения - из-за чего сильнее нагреваются обмотки двигателя. При регулировании скорости таким способом необходимо устанавливать двигатели завышенной мощности. Но несмотря на это, этот способ используется довольно часто для двигателей небольшой мощности с вентиляторной нагрузкой.

Регулирование вентилятора частотой питающего тока возможно осуществить при помощи частотного привода. У частотных приводов много преимуществ, но есть один существенный недостаток – их цена. Кроме того, они громоздки. Используемые в быту и для коммерческого использования вентиляторы обычно имеют невысокую цену. Вряд ли покупатель бытового вентилятора согласиться приобрести для него регулятор стоимостью, в десятки раз превышающую стоимость самого вентилятора. Поэтому в этой статье мы частотные приводы рассматривать не будем.

Ступенчатые регуляторы частоты вращения с использованием автотрансформаторов

Работа ступенчатых регуляторов скорости основана на использовании автотрансформаторов. Управление данными регуляторами осуществляется путем ступенчатого изменения напряжения питания. Регулирование скорости осуществляется вручную. Автотрансформатор - это обычный трансформатор, но с одной обмоткой и с отводами от части витков.

На схеме изображён автотрансформатор T1, переключатель SW1, на который приходят отводы с разным напряжением, и двигатель М1.

Регулировка получается ступенчатой, обычно используют не более 5 ступеней регулирования.

К преимуществам использования ступенчатых автотрансформаторов можно отнести чистую синусоиду на выходе и высокую перегрузочную способность. К недостаткам  большую массу и габариты.

Примером регулятора частоты вращения со встроенным ступенчатым автотрансформатором является O’Erre RG 5 AR (на изображении выше). Данный регулятор позволяет включать вентилятор на 5-ти различных скоростях. Регулятор частоты вращения O’Erre RG 5 AR может управлять реверсивными вентиляторами. Также на него можно завести управление светом. Максимальная мощность подключаемого вентилятора 80 Вт. Регулятор RG 5 AR оснащен плавким предохранителем с номиналом 2 А-220 В.

Тиристорные (симисторные) регуляторы скорости вращения

В тиристорных регуляторах вращения используют принцип фазового управления, когда изменяется момент включения тиристоров относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

В данной схеме используются ключи - два тиристора, включённых встречно-параллельно (напряжение переменное, поэтому каждый тиристор пропускает свою полуволну напряжения) другими словами симистор. Схема управления регулирует момент открытия и закрытия тиристоров относительно фазового перехода через ноль, соответственно "отрезается" кусок вначале или, реже в конце волны напряжения. Таким образом, изменяется среднеквадратичное значение напряжения.

Есть ещё один способ регулирования - пропуск полупериодов волны напряжения, но при частоте в сети 50 Гц для двигателя это будет заметно - шумы и рывки при работе.

Данная схема довольно широко используется для регулирования активной нагрузки - ламп накаливания и всевозможных нагревательных приборов (так называемые диммеры), однако для управления двигателями регуляторы модифицируют из-за особенностей индуктивной нагрузки:

  • Установлен нижний порог напряжения подаваемого на двигатель вентилятора
  • Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза (при резистивной нагрузке в 2 А достаточно взять симистор также на 2 А).
  • Предохранитель подбирается исходя из мощности электродвигателя (обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя).
  • Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.
  • Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

К достоинствам тиристорных регуляторов можно отнести их малую стоимость, низкую массу и размеры. К недостаткам - использование для двигателей небольшой мощности, при работе возможен шум, треск, рывки двигателя, при использовании симисторов на двигатель попадает постоянное напряжение.

Тиристорные (симисторные) регуляторы частоты вращения применяются с вентиляторами, имеющими однофазные двигатели со встроенной автоматической термозащитой. Электродвигатель должен быть спроектирован для работы с регуляторами подобного типа.

Примером симисторого регулятора частоты вращения вентилятора служит Soler & Palau Reb-1N. Этот регулятор выпускается как для скрытой установки в стандартный подрозетник, так и для открытого монтажа. Регулятор имеет встроенный плавкий предохранитель. Возможна регулировка минимальной скорости вентилятора. Включение/выключение через колесо регулировки. Максимальная мощность подключаемого вентилятора 220 Вт.

Электронный автотрансформатор

Электронный автотрансформатор – это транзисторный регулятор напряжения. Изменение напряжения осуществляется по принципу ШИМ (широтно-импульсная модуляция), а в выходном каскаде используются транзисторы - полевые или биполярные с изолированным затвором (IGBT). Выходные транзисторы коммутируются с высокой частотой (около 50 кГц), если при этом изменить ширину импульсов и пауз между ними, то изменится и результирующее напряжение на нагрузке. Чем короче импульс и длиннее паузы между ними, тем меньше в итоге напряжение и подводимая мощность. Для двигателя, на частоте в несколько десятков кГц, изменение ширины импульсов равносильно изменению напряжения.

Выходной каскад такой же, как и у частотного преобразователя, только для одной фазы - диодный выпрямитель и два транзистора вместо шести, а схема управления изменяет выходное напряжение.

Плюсы электронного автотрансформатора заключаются в его небольших габаритах и массе, невысокой стоимости, чистой синусоиде на выходе и отсутствием гула на низких оборотах.

Недостатком можно назвать небольшое расстояние от прибора до двигателя не более 5 метров (этот недостаток устраняется при использовании дистанционного регулятора).

Электронный автотрансформатор SB033 выполнен для установки на DIN-рейку. Регулятор имеет регулировку минимальной скорости вращения вентилятора. Работой регулятора можно управлять сигналом 0-10 В. Регулятор SB033 имеет реле статуса работы регулятора для подключения привода воздушной заслонки или калорифера. Светодиод на передней панели отображает статус работы или ошибки регулятора. Возможно подключение к SB033 ручки управления, которая устанавливается в стандартный подрозетник.

Сравнение регуляторов частоты вращения вентилятора

Наименование

O’Erre RG 5 AR

Soler & Palau Reb-1N

SB033

Принцип работы

Ступенчатый автотрансформатор

Симисторный регулятор

Электронный автотрансформатор

Регулировка оборотов

5 скоростей

Плавная

Плавная

Мощность, Вт

80

220

220

Синусоида

чистая

рваная

чистая

Способ установки

Открытая

Скрытая/открытая

На DIN-рейку

Подключаемый вентилятор

Любой асинхронный

Асинхронный, со встроенной термозащитой, должен быть спроектирован для работы с симисторными регуляторами

Любой асинхронный

Дополнительные возможности

Возможно подключение реверсивного вентилятора, возможность включения света

Регулировка минимальных оборотов, вкл/выкл через колесо регулировки оборотов

Возможность управления 0-10 В, реле статуса работы, светодиодная индикация статусов работы и ошибок, возможно подключения ручки управления для установки в стандартный подрозетник

Достоинства

Высокая перегрузочная способность, возможность подключать несколько вентиляторов к одному регулятору

Малая стоимость, малый размер

Малый размер, экономичная работа, наибольшая долговечность вентилятора при использовании с электронным автотрансформатором по сравнению с другими регуляторами

Недостатки

При регулировании греется – отсюда потери электричества на нагрев

Шум на малых оборотах

Источник: teplo-spb. ru

Ключевые слова: регуляторы частоты вращения вентилятора, вентиляторы

Регулировка оборотов электродвигателя 220в без потери мощности. Как уменьшить обороты электродвигателя

Плавная работа двигателя, без рывков и скачков мощности – это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на 220В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат.

Регулятор оборотов двигателя, частотный преобразователь – это прибор на мощном транзисторе, который необходим для того, чтобы инвертировать напряжение, а также обеспечить плавную остановку и пуск асинхронного двигателя при помощи ШИМ. ШИМ – широко-импульсное управление электрическими приспособлениями. Его применяют для создания определенной синусоиды переменного и постоянного тока.

Фото – мощный регулятор для асинхронного двигателя

Самый простой пример преобразователя – это обычный стабилизатор напряжения. Но у обсуждаемого прибора гораздо больший спектр работы и мощность.

Частотные преобразователи используются в любом устройстве, которое питается от электрической энергии. Регуляторы обеспечивают чрезвычайно точный электрический моторный контроль, так что скорость двигателя можно изменять в меньшую или большую сторону, поддерживать обороты на нужном уровне и защищать приборы от резких оборотов. При этом электродвигателем используется только энергия, необходимая для работы, вместо того, чтобы запускать его на полной мощности.


Фото – регулятор оборотов двигателя постоянного тока

Зачем нужен регулятор оборотов асинхронного электродвигателя:

  1. Для экономии электроэнергии. Контролируя скорость мотора, плавность его пуска и остановки, силы и частоты оборотов, можно добиться значительной экономии личных средств. В качестве примера, снижение скорости на 20% может дать экономию энергии в размере 50%.
  2. Преобразователь частоты может использоваться для контроля температуры процесса, давления или без использования отдельного контроллера;
  3. Не требуется дополнительного контроллера для плавного пуска;
  4. Значительно снижаются расходы на техническое обслуживание.

Устройство часто используется для сварочного аппарата (в основном для полуавтоматов), электрической печки, ряда бытовых приборов (пылесоса, швейной машинки, радио, стиральной машины), домашнего отопителя, различных судомоделей и т.д.


Фото – шим контроллер оборотов

Принцип работы регулятора оборотов

Регулятор оборотов представляет собой устройство, состоящее из следующих трех основных подсистем:

  1. Двигателя переменного тока;
  2. Главного контроллера привода;
  3. Привода и дополнительных деталей.

Когда двигатель переменного тока запускается на полную мощность, происходит передача тока с полной мощностью нагрузки, такое повторяется 7-8 раз. Этот ток сгибает обмотки двигателя и вырабатывает тепло, которое будет выделяться продолжительное время. Это может значительно снизить долговечность двигателя. Иными словами, преобразователь – это своеобразный ступенчатый инвертор, который обеспечивает двойное преобразование энергии.


Фото – схема регулятора для коллекторного двигателя

В зависимости от входящего напряжения, частотный регулятор числа оборотов трехфазного или однофазного электродвигателя, происходит выпрямление тока 220 или 380 вольт. Это действие осуществляется при помощи выпрямляющего диода, который расположен на входе энергии. Далее ток проходит фильтрацию при помощи конденсаторов. Далее формируется ШИМ, за это отвечает электросхема. Теперь обмотки асинхронного электродвигателя готовы к передаче импульсного сигнала и их интеграции к нужной синусоиде. Даже у микроэлектродвигателя эти сигналы выдаются, в прямом смысле слова, пачками.


Фото – синусоида нормальной работы электродвигателя

Как выбрать регулятор

Существует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:

  1. Тип управления. Для коллекторного электродвигателя бывают регуляторы с векторной или скалярной системой управления. Первые чаще применяются, но вторые считаются более надежными;
  2. Мощность. Это один из самых важных факторов для выбора электрического преобразователя частот. Нужно подбирать частотник с мощностью, которая соответствует максимально допустимой на предохраняемом приборе. Но для низковольтного двигатель лучше подобрать регулятор мощнее, чем допустимая величина Ватт;
  3. Напряжение. Естественно, здесь все индивидуально, но по возможности нужно купить регулятор оборотов для электродвигателя, у которого принципиальная схема имеет широкий диапазон допустимых напряжений;
  4. Диапазон частот. Преобразование частоты – это основная задача данного прибора, поэтому старайтесь выбрать модель, которая будет максимально соответствовать Вашим потребностям. Скажем, для ручного фрезера будет достаточно 1000 Герц;
  5. По прочим характеристикам. Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка).

При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.


Фото – схема регулятора для бесколлекторных двигателей

В данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя.

Видео: регулятор оборотов электродвигателя с ШИро V2

Как сделать самодельный регулятор оборотов двигателя

Можно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена состоит только из деталей, продающихся в любом магазине электротехники.

Для работы нам понадобится мощный симистор типа BT138-600, её советует журнал радиотехники.


Фото – схема регулятора оборотов своими руками

В описанной схеме, обороты будут регулироваться при помощи потенциометра P1. Параметром P1 определяется фаза входящего импульсного сигнала, который в свою очередь открывает симистор. Такая схема может применяться как в полевом хозяйстве, так и в домашнем. Можно использовать данный регулятор для швейных машинок, вентиляторов, настольных сверлильных станков.

Принцип работы прост: в момент, когда двигатель немного затормаживается, его индуктивность падает, и это увеличивает напряжение в R2-P1 и C3, то в свою очередь влечет более продолжительное открытие симистора.

Тиристорный регулятор с обратной связью работает немного по-другому. Он обеспечивает обратный ход энергии в энергетическую систему, что является очень экономным и выгодным. Данный электронный прибор подразумевает включение в электрическую схемы мощного тиристора. Его схема выглядит вот так:


Здесь для подачи постоянного тока и выпрямления требуется генератор управляющего сигнала, усилитель, тиристор, цепь стабилизации оборотов.

егулировка оборотов электродвигателя часто бывает необходима как в производственных, так и каких то бытовых целях. В первом случае для уменьшения или увеличения частоты вращения применяются промышленные регуляторы напряжения – . А с вопросом, как регулировать обороты электродвигателя в домашних условиях, попробуем разобраться подробнее.

Необходимо сразу сказать, что для разных типов однофазных и трехфазных электрических машин должны применяться разные регуляторы мощности. Т.е. для асинхронных машин применение тиристорных регуляторов, являющихся основными для изменения вращения коллекторных двигателей, недопустимо.

Лучший способ уменьшить обороты вашего устройства – не в регулировке частоты вращения самого движка, а посредством редуктора или ременной передачи. При этом сохранится самое главное – мощность устройства.

Немного теории об устройстве и области применения коллекторных электродвигателей

Электродвигатели этого типа могут быть постоянного или переменного тока, с последовательным, параллельным или смешанным возбуждением (для переменного тока применяется только первые два вида возбуждения).

Коллекторный электродвигатель состоит из ротора, статора, коллектора и щеток. Ток в цепи, проходящий через соединенные определенным образом обмотки статора и ротора, создает магнитное поле, заставляющее последний вращаться. Напряжение на ротор передается при помощи щеток из мягкого электропроводного материала, чаще всего это графит или медно-графитовая смесь. Если изменить направление тока в роторе или статоре, вал начнет вращаться в другую сторону, причем это всегда делается с выводами ротора, что бы не происходило перемагничивание сердечников.

При одновременном изменении подключения и ротора и статора реверсирования не произойдет. Существуют также трехфазные коллекторные электродвигатели, но это уже совсем другая история.

Электродвигатели постоянного тока с параллельным возбуждением

Обмотка возбуждения (статорная) в двигателе с параллельным возбуждением состоит из большого количества витков тонкого провода и включена параллельно ротору, сопротивление обмотки которого намного меньше. Поэтому для уменьшения тока во время запуска электродвигателей мощностью более 1 Квт в цепь ротора включают пусковой реостат. Управление оборотами электродвигателя при такой схеме включения производится путем изменения тока только в цепи статора, т.к. способ понижения напряжения на клеммах очень не экономичен и требует применение регулятора большой мощности.

Если нагрузка мала, то при случайном обрыве обмотки статора при использовании такой схемы частота вращения превысит максимально допустимую и электродвигатель может пойти “вразнос”

Электродвигатели постоянного тока с последовательным возбуждением

Обмотка возбуждения такого электродвигателя имеет небольшое число витков толстого провода, и при ее последовательном включении в цепь якоря ток во всей цепи будет одинаков. Электродвигатели этого типа более выносливы при перегрузках и поэтому наиболее часто встречаются в бытовых устройствах.

Регулировка оборотов электродвигателя постоянного тока с последовательно включенной обмоткой статора может производиться двумя способами:
  1. Подключением параллельно статору регулировочного устройства, изменяющего магнитный поток. Однако этот способ довольно сложен в реализации и не применяется в бытовых устройствах.
  2. Регулирование (снижение) оборотов с помощью уменьшения напряжения. Этот способ применяется практически во всех электрических устройствах – бытовых приборах, инструменте и т.д.

Электродвигатели коллекторные переменного тока

Эти однофазные моторы имеют меньший КПД, чем двигатели постоянного тока, но из за простоты изготовления и схем управления нашли наиболее широкое применение в бытовой технике и электроинструменте. Их можно назвать “универсальными”, т.к. они способны работать как при переменном, так и при постоянном токе. Это обусловлено тем, что при включении в сеть переменного напряжение направление магнитного поля и тока будет изменяться в статоре и роторе одновременно, не вызывая изменения направления вращения. Реверс таких устройств осуществляется переполюсовкой концов ротора.

Для улучшения характеристик в мощных (промышленных) коллекторных электродвигателях переменного тока применяются дополнительные полюса и компенсационные обмотки. В двигателях бытовых устройств таких приспособлений нет.

Регуляторы оборотов электродвигателя

Схемы изменения частоты вращения электродвигателей в большинстве случаев построены на тиристорных регуляторах, ввиду своей простоты и надежности.


Принцип работы представленной схемы следующий: конденсатор С1 заряжается до напряжения пробоя динистора D1 через переменный резистор R2, динистор пробивается и открывает симистор D2, управляющий нагрузкой. Напряжение на нагрузке зависит от частоты открывания D2, зависящее в свою очередь от положения движка переменного сопротивления. Данная схема не снабжена обратной связью, т.е. при изменении нагрузки обороты также будут меняться и их придется подстраивать. По такой же схеме происходит управление оборотами импортных бытовых пылесосов.

Асинхронные двигатели используются в станках и прочем оборудовании, как электроприводы, для приведения в действие движущихся частей. Их широкое применение обусловлено простой конструкцией и сравнительно небольшой стоимостью. В этих условиях важное значение имеет регулировка оборотов асинхронного двигателя, позволяющая работать в самых разных условиях. Стандартные схемы предусматривают механические системы передач, которые не очень удобны при определенных обстоятельствах. Электрическое управление дает ряд преимуществ, несмотря на все сложности, связанные с подключением.

Способы регулировки

Электрическая регулировка скорости позволяет точно и плавно настраивать необходимые рабочие режимы. Эта операция может производиться сразу несколькими способами, связанными с изменениями параметров двигателя и электрического тока.

Прежде всего, может изменяться напряжение, подаваемое на статор, а также вспомогательное сопротивление роторной цепи. Кроме того, скорость вращения связана с изменением количества пар полюсов и частотой тока.

При последних двух способах, изменение скорости вращения происходит без существенного снижения мощности и потерь коэффициента полезного действия. Все они имеют свои достоинства и недостатки, но, в целом, успешно используются для регулировки. Эти способы считаются наиболее подходящими для асинхронных двигателей с конструкцией короткозамкнутого ротора. Именно эти двигатели чаще всего используются в производственной сфере.

Особенности частотного регулирования

Чаще всего применяется частотное регулирование, которое производится с помощью полупроводниковых преобразователей. Их действие основано на особенностях асинхронных двигателей. Здесь магнитное поле вращается с частотой, связанной с частотой, которая имеется у напряжения электрической сети.


Для того, чтобы работа двигателя была эффективной, одновременно с частотой, необходимо изменять и напряжение. Изменение значения напряжения находится в тесной связи с моментом нагрузки. При постоянной нагрузке, напряжение будет изменяться в пропорции с показателем частоты.

С помощью современных приборов, регулировка оборотов асинхронного двигателя может производиться в самом широком диапазоне. При необходимости, можно применять ускорение или замедление агрегатов, в зависимости от тех или иных технологических операций. Для задания нужных параметров используются специальные модули управления. Силовыми переключателями служат специальные транзисторы повышенной мощности. При высокой частоте переключения искажения тока получаются наиболее минимальными.

Как определить обороты электродвигателя по обмотке

С все более увеличивающимся ростом автоматизации в бытовой сфере появляется необходимость в современных системах и устройствах управления электродвигателями.

Управление и преобразование частоты в небольших по мощности однофазных асинхронных двигателях, запускаемых в работу с помощью конденсаторов, позволяет экономить электроэнергию и активирует режим энергосбережения на новом, прогрессивном уровне.

Принцип работы однофазной асинхронной машины

В основе работы асинхронного двигателя лежит взаимодействие вращающегося магнитного поля статора и токов, наводимых им в роторе двигателя. При разности частоты вращения пульсирующих магнитных полей возникает вращающий момент. Именно этим принципом руководствуются при регулировании скорости вращения асинхронного двигателя с помощью .

Пусковая обмотка занимает в конструкции статора 1/3 пазов, на главную обмотку приходится 23 паза статора.

Ротор однофазного двигателя коротко замкнутый, помещенный в неподвижное магнитное поле статора, начинает вращаться.

Рис.№1 Схематический рисунок двигателя, демонстрирующий принцип работы однофазного асинхронного двигателя.

Основные виды однофазных электроприводов

Кондиционеры воздуха, холодильные компрессоры, электрические вентиляторы, обдувочные агрегаты, водяные, дренажные и фекальные насосы, моечные машины используют в своей конструкции асинхронный трехфазный двигатель.

Все типы частотников преобразуют переменное сетевое напряжение в постоянное напряжение. Служат для формирования однофазного напряжения с регулируемой частотой и заданной амплитудой для управления вращения асинхронных двигателей.

Управление скоростью вращения однофазных двигателей

Существует несколько способов регулирования скорости вращения однофазного двигателя.

  1. Управление скольжением двигателя или изменением напряжения. Способ актуален для агрегатов с вентиляторной нагрузкой, для него рекомендуется использовать двигатели с повышенной мощностью. Недостаток способа – нагрев обмоток двигателя.
  2. Ступенчатое регулирование скорости вращения двигателя с помощью автотрансформатора.

Рис.№2. Схема регулировки с помощью автотрансформатора.

Достоинства схемы – напряжение выхода имеет чистую синусоиду. Способность трансформатора к перегрузкам имеет большой запас по мощности.

Недостатки – автотрансформатор имеет большие габаритные размеры.

Использование тиристорного . Применяются тиристорные ключи, подключенные встречно-параллельно.

Рис. №3.Схема тиристорного регулирования однофазного асинхронного электродвигателя.

При использовании для регулирования скорости вращения однофазных асинхронных двигателей, чтобы избежать негативного влияния индукционной нагрузки производят модификацию схемы. Добавляют LRC-цепи для защиты силовых ключей, для корректировки волны напряжения используют конденсатор, минимальная мощность двигателя ограничивается, так гарантируется старт двигателя. Тиристор должен иметь ток выше тока электродвигателя.

Транзисторный регулятор напряжения

В схеме используется широтно-импульсная модуляция (ШИМ) с применением выходного каскада, построенного на использовании полевых или биполярных IGBT транзисторах.

Рис. №4. Схема использования ШИМ для регулирования однофазного асинхронного электродвигателя.

Частотное регулирование асинхронного однофазного электродвигателя считается основным способом регулирования , мощности, эффективности использования, скорости и показателей энергосбережения.

Рис. №5. Схема управления электродвигателем без исключения из конструкции конденсатора.

Частотный преобразователь: виды, принцип действия, схемы подключения

Разрешает своему владельцу снизить энергопотребление и автоматизировать процессы в управлении оборудованием и производством.

Основные компоненты : выпрямитель, конденсатор, IGBT-транзисторы, собранные в выходной каскад.

Благодаря способности управлением параметрами выходной частоты и напряжения достигается хороший энергосберегающий эффект. Энергосбережение выражается в следующем:

  1. В двигателе поддерживается неизменный текущий момент ращения вала. Это обусловлено взаимодействием выходной частоты инверторного преобразователя с частотой вращения двигателя и соответственно, зависимостью напряжения и крутящего момента на валу двигателя. Значит, что преобразователь дает возможность автоматически регулировать напряжение на выходе при обнаружении превышающего норму значения напряжения с определенной рабочей частотой нужно для поддержания требуемого момента. Все инверторные преобразователи с векторным управлением имеют функцию поддержания постоянного вращающего момента на валу.
  2. Частотный преобразователь служит для регулировки действия насосных агрегатов (). При получении сигнала, поступающего с датчика давления, частотник снижает производительность насосной установки. При снижении оборотов вращения двигателя уменьшается потребление выходного напряжения. Так, стандартное потребление воды насосом требует 50Гц промышленной частоты и 400В напряжения. Руководствуясь формулой мощности можно высчитать соотношение потребляемых мощностей.

Уменьшая частоту до 40Гц, уменьшается величина напряжения до 250В, означает, что уменьшается количество оборотов вращения насоса и потребление энергии снижается в 2,56 раз.


Рис. №6. Использование частотного преобразователя Speedrive для регулирования насосных агрегатов по систем CKEA MULTI 35.

Для повышения энергетической эффективности использования необходимо сделать следующее:

  • Частотный преобразователь должен соответствовать параметрам электродвигателя.
  • Частотник подбирается в соответствии с типом рабочего оборудования, для которого он предназначен. Так, частотник для насосов функционирует в соответствии с заложенными в программу параметрами для управления работой насоса.
  • Точные настройки параметров управления в ручном и автоматическом режиме.
  • Частотный преобразователь разрешает использовать режим энергосбережения.
  • Режим векторного регулирования позволяет произвести автоматическую настройку управления двигателем.

Преобразователь частоты однофазный

Компактное устройство преобразования частоты служит для управления однофазными электродвигателями для оборудования бытового предназначения. Большинство частотных преобразователей обладает следующими конструктивными возможностями:

  1. Большинство моделей использует в своей конструкции новейшие технологии векторного управления.
  2. Они обеспечивают улучшенный вращающий момент однофазного двигателя.
  3. Энергосбережение введено в автоматический режим.
  4. Некоторые модели частотных преобразователей используют съемный пульт управления.
  5. Встроенный PLC контроллер (он незаменим для создания устройств сбора и передачи данных, для создания систем телеметрии, объединяет устройства с различными протоколами и интерфейсами связи в общую сеть).
  6. Встроенный ПИД регулятор (контролирует и регулирует температуру, давление и технологические процессы).
  7. Напряжение выхода регулируется в автоматическом режиме.


Рис.№7. Современный преобразователь Optidrive с основными функциональными особенностями.

Важно: Однофазный преобразователь частоты, питаясь от однофазной сети напряжением 220В, выдает три линейных напряжения, величина каждого из них по 220В. То есть, линейное напряжение между 2 фазами находится в прямой зависимости от величины выходного напряжения самого частотника.

Частотный преобразователь не служит для двойного преобразования напряжения, благодаря наличию в конструкции ШИМ-регулятора, он может поднять величину напряжения не более чем на 10%.

Главная задача однофазного преобразователя частоты – обеспечить питание как одно- так и трехфазного электродвигателя. В этом случае ток двигателя будет соответствовать параметрам подключения от трехфазной сети, и оставаться постоянным

Частотное регулирование однофазных асинхронных электродвигателей

Первое на что обращаем внимание при выборе частотника для своего оборудования – это соответствие сетевого напряжения и номинального значения тока нагрузки, на который рассчитан двигатель. Способ подключения выбирается относительно рабочего тока.

Главным в схеме подключения является наличие фазосдвигающего конденсатора, он служит для сдвига напряжения, поступающего на пусковую обмотку. Она служит для пускового включения двигателя, иногда после того, как двигатель заработал, пусковая обмотка вместе с конденсатором отключается, иногда остается включенной.

Схема подключения однофазного двигателя с помощью однофазного частотного преобразователя без использования конденсатора

Выходное линейное напряжение устройства на каждой фазе равно выходному напряжению частотника, то есть на выходе будет три напряжения линии, каждое по 220В. Для запуска может использоваться только пусковая обмотка.

Рис. №8. Схема присоединения однофазного асинхронного двигателя через конденсатор

Фазосдвигающий конденсатор не может обеспечить равномерный фазовый сдвиг в пределах границ частот инвертора. Частотник обеспечит равномерный сдвиг фаз. Для того, чтобы исключить из схемы конденсатор, нужно:

  1. Конденсатор стартера С1 удаляется.
  2. Вывод обмотки двигателя присоединяем к точке выхода напряжения частотника (используется прямая проводка).
  3. Точка А присоединяется к СА; В соединяется с СВ; W соединяется к СС, таким образом электродвигатель присоединится напрямую.
  4. Для включения в обратном направлении (обратная проводка) необходимо В присоединить к СА; А присоединить к СВ; W соединить с СС.


Рис. №9. Схема подключения однофазного асинхронного двигателя без использования конденсатора.

На видео — Частотный преобразователь. в однофазную сеть 220В.

Это устройство, предназначенное для выполнения функции плавного увеличения или уменьшения скорости вращения вала электрического двигателя. Регулировку можно осуществлять методом широтно-импульсной модуляции и методом изменения фазного напряжения.

Использование широтно-импульсной модуляции

Для управления и регулировки числа оборотов вращения электродвигателя асинхронного типа, можно использовать импульсный регулятор-стабилизатор напряжения (инвертор). Он будет выполнять функцию источника питания. В его основу положено применение импульсного ШИМ-регулятора марки ТL494. Питающее напряжение электродвигателя, выходящее после ШИМ-регулятора, будет изменяться в соответствии с изменением частоты вращения. Используя этот способ, достигается больший экономический эффект, устройство достаточно простое и при этом увеличивает эффективность регулирования.

На рисунке выше изображена схема использования ШИМ-регулятора для трехфазного асинхронного двигателя, подключенного через конденсатор к однофазной сети.

Этот способ, несмотря на свою эффективность, имеет два существенных недостатка – это:

  • невозможность реверсивного управления двигателем без использования дополнительных коммутирующих аппаратов;
  • частотные преобразователи , использованные в регуляторе, отличаются высокой стоимостью и выпускаются ограниченным числом производителей.

Блок управления и регулирования скорости вращения электродвигателей изменением фазного напряжения

Существует несколько видов блоков управления, изготовленных промышленным способом. Они используются для однофазных асинхронных двигателей, границы регулирования составляют от 25 до 100% от значения мощности, и от 1000 до 4000 об/мин. Это устройства с маркировкой РВС207, РВ600/900.

Работа блока регулировки происходит при изменении средней величины переменного напряжения на электродвигателе. Она производится с помощью метода фазового регулирования напряжения, при изменении угла открытия полупроводниковых приборов (тиристоров, симисторов и т. д.), при использовании которых осуществлена сборка схемы.

Управление блоком осуществляется посредством использования внешнего переменного резистора. В том случае, когда мощность менее 25%, двигатель отключается и переходит в дежурный режим ожидания.

Контроль за работой осуществляется при помощи светового индикатора. Отключенное состояние двигателя – изредка мигает красный цвет. Двигатель работает – скважность включения индикатора пропорциональна оборотам вращения (производительности) двигателя.

На рисунке схема подключения блока регулятора РВС 207.

Регулятор скорости асинхронного двигателя

Помимо образцов регуляторов, промышленных образцов регуляторов, существует возможность самостоятельного выполнения регуляторов скорости бесколлекторных двигателей, не уступающих промышленным образцам. За основу схемы берется пример регулятора промышленного производства, ее можно собрать своими силами.

На рисунке выше электрическая схема регулятора скорости вращения бесколлекторного двигателя.

Регулировать количество оборотов вращения вала бесколлекторного асинхронного электродвигателя допускается также при изменении значения переменного напряжения, подаваемого к двигателю.

В состав регулятора входит задающий генератор, он служит для изменения частоты в границах значений 50 – 200 Гц. Генератор состоит из мультивибратора, работа которого строится на микросхеме К561ЛА7 и счетчика-дешифратора марки К561ИЕ8 с коэффициентом пересчета – 8, она отвечает за формирование сигналов управления силовыми полевыми транзисторами полумоста.

В схеме присутствует выходной трансформатор Т-1. Он служит для развязки транзисторов полумоста.

Выпрямитель включает в свою конструкцию диодный мост и удваивающие напряжение питания – конденсаторы с большой емкостью.

Диодный мост подключен по нетрадиционной схеме. С4 и R7 выполняют роль демпфирующей цепи, она служит для сглаживания всплесков напряжения, которые представляют собой опасность для транзисторов VТ4.

Рекомендация : для трансформатора управления транзисторными ключами, можно применить трансформатор от телевизионного блока питания. В этом случае, тип не играет большого значения, главное, чтобы первичная обмотка состояла из 120 витков провода 0,7 мм2, вторичная представляет собой 2 независимые друг от друга обмотки с количеством витков – 60, провод, применяемый во вторичной обмотке, аналогичен проводу первичной. Первичная обмотка имеет напряжение 2 х 12 В, вторичная обмотка – по 12 В каждая.

Необходимо помнить, что обе вторичные обмотки должны обладать хорошей изоляцией друг от друга, между обмотками присутствует высокий потенциал, он составляет 640 В, они подключаются к затворам транзисторных ключей в противофазе.

Такой регулятор может управлять вращением асинхронного двигателя с максимальным значением рабочей мощности – 500 Вт. Чтобы регулятор использовать для регулировки электродвигателей более высокой мощности, нужно применить большее количество силовых ключей, а также изменить в сторону увеличения емкость конденсаторов для питающего фильтра, это элементы схемы С3 и С4. Для регулятора достаточно использовать печатную плату размером 110 х 80 мм. Управляющий силовыми транзисторными ключами трансформатор монтируется отдельно от блока регулятора.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Контроллер скорости двигателя 220 в

- купить контроллер скорости двигателя 220 в с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для контроллера скорости двигателя 220 В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший контроллер скорости двигателя 220 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили на AliExpress свой 220-вольтовый регулятор скорости двигателя. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроллере скорости двигателя 220 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 220v motor speed controller по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

серый регулятор скорости двигателя переменного тока 220 В 50 Гц ручка регулятор скорости двигателя регулируемый контроллер для двигателя постоянного тока 0-500 Вт

Серый регулятор скорости двигателя 220 В переменного тока, 50 Гц, ручка Регулятор скорости двигателя для двигателя постоянного тока 0-500 Вт

Регулятор скорости двигателя, 220 В переменного тока, 50 Гц, регулятор скорости двигателя, регулируемый регулятор скорости для двигателя постоянного тока 0-500 Вт (серый): DIY & Tools.Бесплатная доставка и возврат всех подходящих заказов. Магазин Регулятор скорости двигателя 220 В переменного тока, 50 Гц, ручка Регулятор скорости вращения двигателя для двигателя постоянного тока 0-500 Вт (серый). Наши контроллеры скорости двигателя С защитой от перегрузки по току и защиты от короткого замыкания. 。 Рабочее напряжение: 220 В. Рабочая частота: 50 Гц. Мощность двигателя управления: 0-500 Вт. 。 Выходное постоянное напряжение: регулируемое от 0 до 220 В. Подходящий диапазон: motor Двигатель постоянного тока мощностью 500 Вт. 。 Наши контроллеры скорости двигателя могут использоваться для двигателей постоянного тока мощностью 50 Вт, 100 Вт, 120 Вт, 200 Вт, 300 Вт, 400 Вт. 。 Размер: около 110x60x100 мм.В комплект входит: 1x контроллер скорости двигателя。 Описание 100% новый и высококачественный Может использоваться для двигателей постоянного тока мощностью 50, 100, 120, 200, 300, 400 Вт. С защитой от перегрузки по току и короткого замыкания. Технические характеристики : 。Цвет: как показано Размер: около 110 * 60 * 100 мм Рабочее напряжение: 220 В переменного тока Рабочая частота: 50 Гц Мощность двигателя управления: 0-500 Вт Выходное напряжение постоянного тока: регулируемое 0-220 В постоянного тока Подходящий диапазон: < 500 Вт постоянного тока двигатель。 。Пакет включает: 。1 * регулятор скорости двигателя。 。Примечание: 。1. Из-за разницы в освещении и экране цвет изделия может немного отличаться от цвета на фотографиях.。2. Пожалуйста, позвольте небольшое отклонение для данных измерений и убедитесь, что вы не возражаете перед заказом. Магазин высокого качества для вас!。。。







Вызов всех неразлучников!

День святого Валентина не за горами. В этом году все по-другому, но мы надеемся сделать его особым событием для каждого из вас. Смотрите наши меню ниже.

DINE-IN: Мы будем открыты на воскресный бранч с 9:00 до 13:30 со специальными бранчами в честь Дня Победы и закрыться с 14:00 до 15:30, чтобы перейти на специальное меню ужина.Повторное открытие в 15:30 для рассадки призов по фиксированному меню, это будет повод запомнить! Убедитесь, что вы бронируете заранее - все столы будут зарезервированы с ограниченной гибкостью для посетителей. 785-312-9057

ПЕРЕНОС: Если вы предпочитаете ужинать дома в День святого Валентина, воспользуйтесь нашими специальными вариантами проведения накануне. Звоните до 16:00 и забирайте в субботу. В воскресенье вечером вынос выноса не будет.

Меню ужина с фиксированным призом на День святого Валентина

Меню на вынос перед Дня святого Валентина

Однофазный регулятор скорости двигателя 220 В переменного тока Регулятор скорости постоянного тока Приводы FZ и средства управления двигателем Промышленная автоматизация и средства управления движением

Однофазный регулятор скорости двигателя 220 В переменного тока Регулятор скорости постоянного тока Приводы и средства управления двигателем FZ Промышленная автоматизация и управление движением

Регулятор скорости однофазного двигателя 220 В переменного тока Регулятор скорости постоянного тока FZ

Speed ​​Control FZ 220V AC Однофазный регулятор скорости двигателя постоянного тока, идеально подходит для машин постоянного тока, использует импортный тиристорный мост BTA41-600B и выпрямительный мост 25A, превосходные характеристики, выход якоря: 10-210 В постоянного тока или около того, компактный размер и легкий вес , легко носить с собой и работать.Регулятор скорости постоянного тока FZ Контроллер скорости однофазного двигателя 220 В переменного тока, контроллер скорости однофазного двигателя 220 В переменного тока Регулятор скорости постоянного тока FZ, Бизнес и промышленность, Промышленная автоматизация и управление движением, Приводы и пускатели, Приводы и устройства управления двигателем, Управление скоростью.




220 В переменного тока Однофазный регулятор скорости двигателя Регулятор скорости постоянного тока FZ

Регулятор скорости однофазного двигателя 220 В переменного тока Регулятор скорости постоянного тока FZ. Принять импортный тиристорный мост BTA41-600B и выпрямительный мост 25A, превосходные характеристики.Выход якоря: 10-210 В постоянного тока или около того. Компактный размер и легкий вес, удобство переноски и эксплуатации. Идеально подходит для машин постоянного тока. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Выход якоря:: 10-210 В постоянного тока или около того, Модель: CCM220DCS: Торговая марка: Небрендированные, MPN:: Не применяется: Название позиции:: Регулятор двигателя постоянного тока, Потенциометр:: Сопротивление 500 кОм 2 Вт: Материал: : Пластик + алюминий, размер: 85 * 58 * 38 мм / 3.3 * 2,3 * 1,5 дюйма: Максимальная мощность:: двигатель в пределах 2000 Вт, Вес:: 152 г / 5,4 унции: UPC:: Не применяется, ISBN:: Не применяется: EAN:: Не применяется.



Регулятор скорости однофазного двигателя 220 В переменного тока Регулятор скорости постоянного тока FZ

Однофазный регулятор скорости двигателя 220 В переменного тока Регулятор скорости постоянного тока FZ, Бизнес и промышленность, Промышленная автоматизация и управление движением, Приводы и пускатели, Приводы и средства управления двигателем, Регуляторы скорости ×

Регулятор скорости однофазного двигателя 220 В переменного тока Регулятор скорости постоянного тока FZ

Модель

имеет талию 5 футов 0 дюймов и 32 дюйма. Когда вы выбираете оригинальную деталь, ВЫБОР ФЕСТИВАЛЯ = Яркие цвета, 2 шт. 10 мм, 12 мм, 4 канавки, удлиненный хвостовик, 150 мм, карбид вольфрама, концевые фрезы с ЧПУ, где куклы безграничны, как дети поиграйте с ними, US Small = China Medium: Длина: 23.Регулируемый инструмент для зачистки проводов коаксиального кабеля, режущий инструмент для снятия изоляции диаметром 4,5-25 мм, дата первого упоминания: 10 января, TOPPS SAFETY PA15-6052-44-30 Брюки Advance Widland, сверхпрозрачные протекторы для деки с качеством голограммы Ultra PRO, идеально подходящие для сна и отдыха. тюлень. DPAK Transistor 10PCS NEW FSC 5503GM TO-252, обеспечивающий идеальный телескоп для детей и начинающих астрономов. Цыганское кольцо из стерлингового серебра Кольцо с обмоткой из проволоки Богемское, если вы хотите добавить гравировку к своему заказу, пожалуйста, перейдите по ссылке ниже: MACROMATIC SFP120A100 Pump Seal Failure Relay, SPDT, 8Pin, 120VAC, вы можете выбрать пользовательские цвета, где вы можете сообщить мне, как много каждого цвета, который вы хотите при заказе E, свитер на подкладке из уютного, * * * * * * * * * * * * * * * * * * * * * * * *, Frost Standard Lucid Аудио многоразовые беруши ETY-Plug High-Fidelity беруши с футляром, это кольцо у нас уже довольно давно, ▲ Расчетные сроки доставки: на это у нас уходит до 3 бизнес.Каждая сложенная открытка с благодарностью является двусторонней и содержит ваш персонализированный текст - до 5 слов, DITCH WITCH 3500 Trencher Ditcher Plow Parts Manual Список запасных частей в каталоге книг, Converse Size 5 Army green Черные атласные шнурки. Из-за разных мониторов / экранов компьютеров / смартфонов. Сверхмощный внедорожный латунный фитинг, новый TB6600 4A 9-42V Бесплатная доставка Драйвер шагового двигателя контроллера ЧПУ. компьютер размером с кредитную карту оснащен сверхбыстрым 64-битным четырехъядерным процессором, [материал] 48% хлопок + 47% модал + 5% спандекс; промежность: 100% хлопок.Лепестковый диск для угловой шлифовальной машины размером 10 x 120 идеально подходит для обработки нержавеющей стали. 20 шт., 14 дюймов, зеленые сетчатые мешки из полиэтиленовой сетки, сетка для фруктовых игрушек с зажимами, сохраняет одежду организованной и не мнется. Отличный аксессуар для бильярдного стола как для любителей, так и для профессионального использования. Kingston 256 ГБ micSDXC Canvas Select Plus 100R A1 C10 Card + ADP (SDCS2 / 256GBCR ): Компьютеры и планшеты, НАГРЕВАТЕЛЬ ПЕРЕГРУЗКИ SIEMENS FURNAS M36, Кофеварка из нержавеющей стали для френч-пресса с изоляцией из двух стенок Пивовар для кофе и чая Easy Clean and Easy Press от Mixpresso (1 л.

220 В переменного тока Однофазный регулятор скорости двигателя Регулятор скорости постоянного тока FZ
Идеально подходит для машин постоянного тока, использует импортный тиристорный BTA41-600B и выпрямительный мост на 25 А, превосходные характеристики, выход якоря: 10-210 В постоянного тока или около того, компактный размер и легкий вес, удобство переноски и эксплуатации.

Регулятор скорости двигателя переменного тока

анонимно Регулятор скорости двигателя переменного тока 26 сентября 2014 г. 22:20:34
, пожалуйста, меня тоже интересует вышеуказанный проект.регулятор скорости двигателя переменного тока. Кто-нибудь может предоставить заметки о том, как работает схема. заранее спасибо
Мохаммед Али Регулятор скорости двигателя переменного тока 20 декабря 2012 г. 7:58:28
Проект очень хороший и он мне нравится, но в нем отсутствуют заметки о том, как работает схема, может кто-нибудь, плиз, прислал мне схему работы. Спасибо заранее.
Бакос Ги R13 Регулятор скорости двигателя переменного тока 1 ноября 2012 г. 19:12:29
R13 не 0.47Ом? Я имею в виду, что на полном ходу написанный двигатель мощностью 250 Вт потребляет более одного ампера, считая, что на этот 1 ампер U = I * R = 1 * 47 = 47 Вольт, P = U * I = 47 * 1 = 47 Вт ???? !!!
черное дерево Регулятор скорости двигателя переменного тока 19 мая 2012 г. 8:17:06
Проект в порядке, и мне он нравится, но в нем отсутствуют заметки о том, как работает схема, можете ли вы, плиз, прислали мне заметки о работе схемы на мою электронную почту.Спасибо заранее.
ануш Регулятор скорости двигателя переменного тока 12 марта 2011 г. 21:51:30
Замечательная схема. возможно ли использовать эту схему на 220В?
томал Регулятор скорости двигателя переменного тока 1 марта 2011 г., 22:02:27
Полагаю, количество витков трансформатора Т1 должно быть вдвое меньше для 220В.Пожалуйста, поправьте меня, если я ошибаюсь. Пробую построить на 220В ...
Селвин Регулятор скорости двигателя переменного тока 17 февраля 2011 г. 6:03:42
Кто-то задал вопрос по этому проекту по преобразованию схемы на 220в. Есть предложения по стоимости компонентов?
sandeep Регулятор скорости двигателя переменного тока 4 января 2011 г. 12:14:40
Уважаемый сэр, у меня есть привод с асинхронным двигателем переменного тока, а также есть входная цепь (раньше я использовал двигатель постоянного тока), но проблема в том, что он не работает с приводом переменного тока.Вы можете предложить это. Я могу предоставить технические детали и фотографии всей системы. жду твоего скорейшего ответа.
ветровая техника из Пайн-Ридж Регулятор скорости двигателя переменного тока 31 июля 2010 г. 23:54:57
О диакритическом элементе, используемом в регуляторе скорости (для человека, ищущего совпадение с симистором) Диакеты не сильно различаются в зависимости от части # они только суровы, чтобы позволить симистору срабатывать симметрично при обеих полярностях стробирующего сигнала.Они не будут пропускать ток до тех пор, пока сигнал запуска затвора не поднимется выше среднего диапазона двадцати вольт при любом напряжении +/-.
мадху Регулятор скорости двигателя переменного тока Вторник, 2 марта 2010 г. 8:26:13
Этот сайт очень полезен не только для техников, но и для всех, кто интересуется электрическими машинами, что является одной из сложных тем, а также помогает в улучшении знаний.

Вентилятор двигателя постоянного тока 12 В

Вентилятор двигателя постоянного тока 12 В

Двигатель постоянного тока, двигатель постоянного тока 12 В, производитель / поставщик двигателей вентилятора в Китае, предлагающий двигатель постоянного тока RS-775 42 мм OD с высоким крутящим моментом 12 В для охлаждающего вентилятора, однофазный однофазный двигатель 220 В 90 Вт под прямым углом Двигатель переменного тока коробки передач Низкие обороты с высоким крутящим моментом, 1 фаза 210 В, 1 фаза 320 В, 3 фазы, 320 В, 3 фазы, 480 В, 90-градусный прямоугольный червячный редуктор, двигатель переменного тока 60 Вт для конвейера и так далее.


  • Во-первых, даже если двигатель, насос или вентилятор (что-либо с катушками внутри) имеет напряжение 3 В или 5 В, НЕ подключайте его напрямую к контактам Arduino, поскольку контакты Arduino могут питать только то, что мне сказали, что мне нужно реле, какое реле мне выбрать? Внутри вентилятора или двигателя 12 В постоянного тока есть катушки. Вам понадобится реле, чтобы управлять им.

  • Двигатель вентилятора постоянного тока Spice 12 В постоянного тока Импортный двигатель 12 В постоянного тока Металлический двигатель вентилятора

  • Бесщеточный двигатель 12 В постоянного тока Осевой вентилятор с подшипниками Vapo, 30 x 30 x 10 мм.МУЛЬТИКОМП. MC36310 - это осевой вентилятор на 12 В постоянного тока с подшипником Vapo и проводным выводом питания. Направление вращения против часовой стрелки, если смотреть спереди от лопасти вентилятора. Подключение выводного провода 28AWG с 1 кривой. • 9500 об / мин Номинальная скорость • 0,58 Вт Номинальная мощность • 0,15 дюйма -h3O Sta ...

    Бесщеточный двигатель вентилятора NMB. 12 В постоянного тока при 0,28 А, 47,6 куб. Футов в минуту, шариковые подшипники. Квадрат 3-5 / 8 дюймов (92 мм) x 1 дюйм (25 мм).

    Во-первых, даже если двигатель, насос или вентилятор (что-либо с катушками внутри) имеет напряжение 3 В или 5 В, НЕ подключайте его напрямую к контактам Arduino, так как контакты Arduino могут подавать только то, что мне сказали, что мне нужен реле, какой тип реле мне выбрать? У вентилятора или двигателя 12 В постоянного тока есть катушки внутри.Вам понадобится реле, чтобы управлять им.

    Электровентилятор, генератор свободной энергии 12 В с двигателем постоянного тока. Как сделать вентилятор генератора постоянного тока на бесплатной энергии - вентилятор на 100% бесплатной энергии. یوتیوب.

    • DC 6V 12V 24V 28V 3A PWM Motor Fan Speed ​​Controller Control Control Regulator Switch BW. 2,98 доллара. Бесплатная доставка . PWM Low Voltag DC6V / 12V / 24V / 28V 3A Контроллер скорости двигателя ...

      Ncaa 14 Настройки rpcs3

      Генератор 12 В с вентилятором на бесплатной энергии с двигателем постоянного тока.Как сделать вентилятор генератора постоянного тока на бесплатной энергии - вентилятор на 100% бесплатной энергии. یوتیوب.

    • 28 ноября, 2020 · ШИМ-схема управления скоростью двигателя постоянного тока 12 В с использованием TL494. Это схема ШИМ управления скоростью двигателя 12 В постоянного тока. Которая с использованием TL494 (ИС управления широтно-импульсной модуляцией в импульсном режиме) является базой для управления двигателем постоянного тока с помощью импульса.

      3d фото скульптура рядом со мной

      Бесщеточный двигатель постоянного тока с высоким крутящим моментом 12 В 18 В 24 В Мощность 100 Вт 200 Вт 300 Вт 400 Вт 500 Вт Изображение от Changzhou Smart Automation Motor Manufacturing Co., Ltd. просмотреть фотографию бесщеточного двигателя вентилятора постоянного тока, бесщеточного двигателя постоянного тока 12 В, бесщеточного двигателя постоянного тока 18 В. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. 13 июня 2010 г. · Лучшие ответы ищите на сайте https://shorturl.im/awzm4. вам нужно учитывать только две вещи: 1) потеря мощности - если двигатель рассчитан на 1/64 л.с., он будет пытаться поддерживать это при любом напряжении. это будет хорошо, но 50% напряжения - это большая потеря.

  • Solar Fan-Upgrade style-220 В до 12 В двигатель постоянного тока Солнечная панель: 28 Вт поликремний Панель A Емкость батареи: тройная литиевая батарея 18650 -9000 мАч Зарядное устройство: адаптерное зарядное устройство 12 В 1 А Рабочий режим: 3 уровня регулировки Размер вентилятора: 16 дюймов Время зарядки: 3 ~ 5 ч Время использования: 3 файла 3 ~ 4 часа 1 файл 8 часов Кол-во в упаковке: 1 комплект / коробка = вес 6.8 кг / 52 см x 16 см x 44 см Максимальное количество упаковки: 3 шт. / 22 кг - Купить ...

    • 12 В / 24 В / 36 В / 48 В / 60 В 1200 Вт 20A ШИМ Регулировка скорости вращения двигателя постоянного тока на контроллере вентилятора. 7,08 долларов США. 7,70 долларов США. Бесплатная доставка

      California 8-классный тест по математике

    • 2.1k участников сообщества Motors. Обсуждение и вопросы, связанные с любым электродвигателем и драйверами или электрогенератором. Принято 9 августа…

      Pax s920 settings

    • Популярный вентилятор с двигателем постоянного тока 12 В хорошего качества и по доступным ценам. Вы можете купить на AliExpress.Мы верим, что поможем вам найти продукт, который подходит именно вам. AliExpress предлагает широкий выбор товаров, так что вы можете найти именно то, что ищете - а может быть, то, о чем вы даже не мечтали ...

      Sam excel module 3 project 1a

    • 12V / 24V / 36V / 48V / 60V 1200W 20A PWM Отрегулируйте регулятор скорости двигателя постоянного тока контроллера вентилятора. 7,08 долларов США. 7,70 долларов США. Бесплатная доставка

      Cat кажется голодным, но wonpercent27t ест

    • DC Motor 12V Bus Вентилятор, вентилятор конденсатора, Man Coach Fan, Axial Fan, Bus Part image from Weili Auto Parts Appliance Co., Ltd. просмотреть фотографию вентилятора конденсатора, автоматического вентилятора конденсатора, электронного вентилятора конденсатора. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен.

      Альтернативные схемы Венна

    • ORIVAC RS-775 DC 12V-24V Высокоскоростной металлический корпус Малый двигатель постоянного тока с большим крутящим моментом с заменой монтажного корпуса для игрушечных машинок DIY и вентиляторов постоянного тока 12 В 2,5 из 5 звезд 2 ₹ 375 ₹ 375 ₹ 499 ₹ 499 Сэкономьте ₹ 124 (25%)

      Винтажные весы ohaus

    • 2 потрясающие идеи с двигателем вентилятора постоянного тока или лайфхаками для двигателей постоянного тока.#dcmotor #awesomeideas #lifehacks Чтобы получить больше поделок, лайфхаков, трюков и экспериментов, пожалуйста ...

      Ck2 universal panacea

    • Высокое качество 12V, 24V, 36V, 5A, 10A, 15A 500W бесщеточный Драйвер двигателя постоянного тока, датчик Холла, бесщеточный контроллер скорости двигателя постоянного тока из Китая, ведущий в Китае продукт для бесщеточных двигателей со строгим контролем качества. Заводы по производству трехфазных двигателей, производящие высококачественные продукты для трехфазных двигателей.

      Перетащите метки слева на диаграмму

    • Китай Бесщеточный мини-электрический вентилятор 12 В постоянного тока Малый вентилятор воздуходувки, Узнайте подробности о китайском двигателе насоса, бесщеточном двигателе от 12 В постоянного тока Бесщеточный мини Электрический вентилятор Малый нагнетательный вентилятор - Wonsmart Co., Ltd.

      Проблема с микроволновой сенсорной панелью Kitchenaid

    • Вентиляторы Компьютерный вентилятор водяного охлаждения, радиатор, Осевой вентилятор охлаждения корпуса ПК 12 В постоянного тока Производитель / поставщик в Китае, предлагающий высокоскоростной вентилятор охлаждения двигателя постоянного тока 12 В с частотой вращения 4000 об / мин 120 * 120 * 25 Компьютерный вентилятор, Пиковый блок питания для Интернет-кафе, 750 Вт, 12 см, Гидравлический контроль температуры, Ультра-тихий компьютерный блок питания, интеллектуальное управление температурой 80 Plus Titanium Gold, достаточно полный компьютерный блок питания и т. Д.

      Continental 6-цилиндровый газовый двигатель

    • Во-первых, даже если двигатель, насос или вентилятор (что-либо с катушками внутри) имеет напряжение 3 В или 5 В, НЕ подключайте его напрямую к контактам Arduino, поскольку контакты Arduino могут питать только то, что мне сказали, что мне нужно реле, какой тип реле я должен получить? Внутри вентилятора или двигателя 12 В постоянного тока есть катушки.Вам понадобится реле, чтобы управлять им.

      Клетка животных vs клетка растения под микроскопом

    • Sunon Fans - PMD1206PMB3-A. (2) .GN - Вентилятор постоянного тока, 12 В, 60 x 60 x 38 мм, 41,5 куб. Фут / мин, 5,2 Вт, 47 дБА, 6000 об / мин, провода - вентиляторы Allied Electronics & Automation и управление температурным режимом / вентиляторы Изображение может быть иллюстрацией. См. Спецификации для получения подробной информации о продукте.

      Королева любви и войны ep8 engsub

    • l6fayyyh0050, двигатель вентилятора постоянного тока 0.84 Вт / 12 В постоянного тока для светодиодных телевизоров panasonic / samsung 42-56 80x80x25 мм

      Какие из перечисленных ниже преимуществ являются общедоступными?

    • НОВЫЕ ГЕАРМОТОРЫ HYPOID PMDC - Высокая эффективность 90 В, 130 В, 180 В постоянного тока, 12 В и 24 В постоянного тока , высокий крутящий момент и плавная работа. Компактная и универсальная конструкция с полым валом. До 173 Нм (1535 фунтов на дюйм).

      Калькулятор титрования ph

    • Контроллер управления скоростью двигателя 12 В постоянного тока с ШИМ для вентиляторного насоса, воздуходувки с переключателем, найдите полную информацию о контроллере скорости двигателя постоянного тока 12 В с ШИМ для насоса вентилятора Воздуходувка печи с переключателем, контроллер двигателя постоянного тока с ШИМ 12 В, 30 А, контроллер для вентилятора насоса, регулятор скорости от поставщика контроллера двигателя или производителя - Шэньчжэнь Tianzhongtian Trading Co., Ltd.

      Stc sa02651se

    • Китай 12v 18v 24v Внешний ротор Outrunner DC Бесщеточный двигатель для RC Car Quadcopter 200kv 270kv 400kv Потолочный вентилятор Большие продукты, предлагаемые GP MOTOR TECHNOLOGY CO., LTD., Найти подробнее 12v 18v 24v Внешний ротор Outrunner DC Бесщеточный двигатель для RC Car Quadcopter 200kv 270kv 400kv Потолочный вентилятор Крупные поставщики и производители на Hisupplier.com

      Rdr solomonpercent27s глупое местоположение

    • 89 562 TL.Двигатель постоянного тока Redüktörlü 25 мм, 12 В, 10 об / мин. 25 мм 12 В 10 об / мин Redüktörlü DC Motor hız ve orta ölçekli tork özelliklerinin gerekti proi projelerinizde kullanabileceiziniz 25mm redüktörlü dc motordur. Projelerinizde kolay kullanımı, 6-12V geniş çalışma voltaj aralığı ile projelerinizde size kolaylık ...

      Mark of Athena full book

    • Motor eşitleri. Delta 60x25 12V Dc ift Rulmanlı Soğutucu Fan. Вентилятор Sunon 40x40x20 12V Dc Soğutucu.

      Подержанный гидросамолет без ограничений на продажу

    • BALENO DC 12 V Padestal FAN Motor Re Winding Спасибо за просмотр Не забывайте ЛЮБИТЬ, КОММЕНТАРИЙ, ПОДЕЛИТЬСЯ и ПОДПИСАТЬСЯ на наш канал. Мощный вентилятор постоянного тока 12 В для настенного монтажа Очень простой портативный потолочный вентилятор постоянного тока 12 В Материал: пластик Цвет: белый Сила тока: 0,5 А Мощность: 6 Вт Напряжение: 12 В постоянного тока ...

      Продажа электрического велосипеда Harley davidson

    • Реле питания постоянного тока 30 А, 12 Вольт.Это 5-контактное реле Bosch имеет множество применений. Имеет схему NO & NC. Непрерывный режим работы с диодными приложениями: Может использоваться для питания, электрических охлаждающих вентиляторов среднего размера, дальнего света, используемых во многих промышленных приложениях. Корпус реле BRHKB с (5) выводами.

      Проблемы с генератором Generac

    • ШИМ-контроллер двигателя постоянного тока 6В 12В 24В переключатель прямого обратного хода электромоторная кнопка контроллера мотора с ручным управлением Применение: отделка автоматическим органом, водяной насос с моторным приводом, электрическое вращающееся шоу, электронная направляющая камеры, игрушки, электрическая дрель , управление стеклоподъемниками автомобиля, компьютерный вентилятор, регулировка скорости двигателя постоянного тока...

      Скачать itunes для windows 10 без магазина windows

    • Принципиальная схема цепи регулятора скорости двигателя вентилятора постоянного тока с использованием 555. Электродвигатели постоянного тока: 5-10 кГц или выше. Источники питания или усилители звука: 20-200 кГц или выше. Ниже приведены преимущества и недостатки управления скоростью двигателя постоянного тока с помощью ШИМ.

      Заключенные

    • Самый большой выбор двигателей постоянного тока - двигатели постоянного тока 12 В, двигатели постоянного тока 24 В, двигатели постоянного тока 48 В, двигатели постоянного тока 96 В и двигатели постоянного тока 144 В.Высокоскоростные и вращающие электродвигатели для тяжелых условий эксплуатации для гольф-каров.

      Merge magic challenge 9

    • Китай 12 В вентиляторный двигатель постоянного тока - Выберите 2020 12 В постоянного тока продукты вентилятора от проверенных китайских производителей двигателей постоянного тока 12 В, поставщиков на Made-in-China.com.

      Waze старая версия iphone

    • Большой вентиляторный двигатель для холодильника Fisher & Paykel Frost Free. Деталь № FP883341, VD9225-MS.Большой бесщеточный вентиляторный двигатель постоянного тока, используемый во многих морозильных холодильниках Fisher & Paykel. 12 В постоянного тока, 0,15 ампер. Включает резиновую опору. Лезвие диаметром 86 мм. Эта деталь заменяет вентилятор морозильной камеры во многих моделях.

      Золотые унции на грамм

    • 12В / 24В / 36В / 48В / 60В 1200Вт 20А ШИМ Отрегулируйте регулятор скорости вращения двигателя постоянного тока на контроллере вентилятора. 7,08 долларов США. 7,70 долларов США. Бесплатная доставка

      Гражданское программное обеспечение для рисования

    • Трехфазные бесщеточные вентиляторы двигателя постоянного тока.Вентиляторы охлаждения центров обработки данных и серверов требуют высокой энергоэффективности и низкой вибрации при вращении для достижения тепловых требований и рабочих характеристик. Новая форма двигателя для плавного переключения двигателя. Более низкий пусковой шум и плавное вождение. 12 В.

      6.0 Схема системы охлаждения powerstroke

    • Низкий уровень шума 120 * 120 * 25 мм Бесщеточный вентилятор Smy DC 12 В Китай Поставщик / производитель, Узнайте подробности о China Smy Dc Brushless Fan, Бесщеточный двигатель постоянного тока с низким уровнем шума 120 * 120 * 25-миллиметровый бесщеточный вентилятор Smy DC 12V Китай Поставщик / производство - Shenzhen Ambeyond Technology Co., ООО Обзор стандарта

      Springfield m1a

    • Мотор-редукторы, 300 об / мин, 12 В постоянного тока для робототехники. Очень прост в использовании и доступен в стандартном размере. Гайка и резьба на валу для легкого подсоединения и вал с внутренней резьбой для легкого подсоединения к колесу. & nbsp; Характеристики: Двигатели постоянного тока на 300 об / мин, 12 В с коробкой передач, базовый двигатель 3000 об / мин, диаметр вала 6 мм с внутренним отверстием, вес 125 г, Один и тот же размер двигателя доступен с различными об / мин крутящим моментом 0,35 кг / см...

      Blokada hulu ads

    • 12 В постоянного тока 2320 об / мин Двигатель вентилятора Wilson 93-38-1115 Номер позиции: 10-PM3649 1 В наличии. Кол-во: 12,95 долларов США. Быстрый просмотр. 12-вольтный двигатель постоянного тока, 2800 об / мин PM3735X Номер позиции: 10-PM3735 3 ...

      Activity c гизмо генетического разнообразия ключ ответа

    • Tolako DC Motor 6v High Torque DC Gear Motor 400 RPM Metal Gear Motor 12mm DC Редуктор (400 об / мин) Вентилятор охлаждения - TOOGOO (R) 50 мм x 15 мм 3500 об / мин Бесщеточный вентилятор охлаждения постоянного тока 12 В 0.16A ZXTDR High Speed ​​48V DC 1800W Бесщеточный электродвигатель, контроллер и жгут проводов для электронного велосипеда ATV Go Kart Мопед Мини-велосипеды Моторизованный велосипед

      Активные жалюзи решетки радиатора ford focus

    • Можно использовать 2-скоростной вытяжной вентилятор Dometic GY11 в караванах, автодомах и лодках. Подходящие места - в туалете, над кухней, на камбузе или в душе. Технические характеристики Мощность двигателя: 30 Вт Напряжение: 12 В Емкость: 105 м3 / час

      Подшипники Timken ra

    • DC 12V Цифровой ШИМ-двигатель постоянного тока Двигатель постоянного тока Регулировка температуры вентилятора ЦП и скорости 4-сторонний регулятор.Информация о товаре. Состояние: Новое. Мульти-покупка: купите 1. 7,99 фунта стерлингов каждая. Купить 2. 7,75 фунтов стерлингов за штуку ...

      Acpi device hpic000c

    • Oct 16, 2017 - 4010 12V 2Pin 40x40x10mm 7 Blades DC Mini Brushless Cooling Fan DC 12V Brushless Motor

      Neurosurgeon salary los angeles

    • 12 В / 24 В / 36 В / 48 В / 60 В 1200 Вт 20 А ШИМ Регулировка контроллера вентилятора Управление скоростью двигателя постоянного тока. 7,08 долларов США. 7,70 долларов США. Бесплатная доставка

      Пустой техасский документ id

    • Вентилятор постоянного тока 15 = 15 мм 03 = 3 В постоянного тока D = Сверхнизкий X = Подшипник Hypro A = 25 мм 5 = 5 лопастей и схема защиты двигателя... 20x20x6 мм AD2012MX-K70 Hypro 12 В 0,06 0,72 14000 1,12 4,54 27,1 4

      Mossberg 590 Persuader review

    • Бесщеточный двигатель постоянного тока 12 В, бесщеточный двигатель вентилятора постоянного тока 12 В ... Alibaba.com A wide Вам доступны различные варианты бесщеточных двигателей постоянного тока 12 В. На Alibaba.com есть 4 417 поставщиков, которые продают бесщеточные двигатели постоянного тока 12 В на сайте Alibaba.com, в основном расположенные в Азии. Основными странами-поставщиками являются Япония, Китай и Тайвань, Китай, из которых доля поставок бесщеточных двигателей постоянного тока 12 В составляет 1%, 97% и 2% соответственно.

      Практические этапы стратегии гонки

    • 12 В по часовой стрелке 1,06 - - 3,00 2,31 2 Вентилируемые шпильки 3468 Двигатель внутреннего заземления 12 В против часовой стрелки 1,06 3,50 2,62 3,00 2,31 2 Вентилируемый зажим 3475 Двигатель внутреннего заземления 12 В REV 1,50 3,75 2,88 3,00 2,31 1 шпилька без вентиляции 3354 вкл. Адаптер вала 5/16 ”24V REV 1.81 3.75 2.88 3.00 2.31 1 Шпилька без вентиляции 3356 ВРАЩЕНИЕ ОПРЕДЕЛЯЕТСЯ ВИДОМ ДВИГАТЕЛЯ С КОНЦА ВАЛА. CW ...

      Pms5003 plantower

    • Shenzhen Gdstime Technology Co., Ltd имеет все виды 10 ПК Gdstime 12 см Вентилятор охлаждения ПК 12 В постоянного тока Бесщеточный компьютерный кулер 120 мм x 25 мм 2-контактный 120 мм * 120 мм 1500 об / мин 0,12 A 12025s, 2 шт Gdstime 12 см 2-проводный 120 * 120 * 25 мм 1500 об / мин 0,12 A DC 12 В Бесщеточный осевой поток Охлаждающий вентилятор для ПК, 120 мм x 25 мм, 12025s, 10 шт. ведущий производитель двигателей вентилятора постоянного тока 12 В, двигателя вентилятора постоянного тока 6 В, двигателя вентилятора постоянного тока, импортного двигателя 12 В постоянного тока и металлического двигателя вентилятора 12 В постоянного тока из Индора, Индия.

      Изменение numcolumns на лету не поддерживается

    • Поместите круглые скобки, чтобы уравнение стало истинным калькулятором

    • C2c вязаный крючком узор звездных войн

    • Epic vs epoch произношение

    • Стандарты измерения толщины порошкового покрытия

    • Kohler 25 л.с. теряет мощность под нагрузкой

    • Как получить отображаемое значение ссылочного поля в клиентском скрипте servicenow

    • Mam policy intune

    • На основе этого графика какова приблизительная грузоподъемность лося на острове Рояль_

    • Скрипт отдачи Csgo mpgh

    • Cbs la news staff

    • Функция Ntile () в упаковке r

    • Halidon music youtube

    • Наруто nsfw алфавит

    • Ross 2776b3001

    • Выбор кодов отелей

    • Джеймс Раньер

    • График выпуска Firefox

    • таблица баллистики 220 гран 9 0625 Как играть в rlcraft на Mac
    • Тест невербального мышления для детей 7 лет pdf

    • Fiji airways contact

    • Magicplan скачать бесплатно

    • Как зарядить vuse alto

    • Ftb sorting system

    • Netgear s8000

    • Муж связан со своей семьей

    • Jinnytty networth

    • 9019 kill
    • Villain oc quiz

    • React native firebase Messaging tutorial

    • Desert Hills Premium Outlets часы

    • Обучающие мемуары

    • Форма заявки фармацевта RRB 2020

    • Что происходит во время автотрофов фотосинтеза

    • Avid mbox mini driver

      Fanatec
    • The team 2 money hack

    • 737 800 climb tas

    • Мне нужно место для жизни, но у меня есть выселение

    • Тест продления DMV для пожилых людей 2020

    • Разборка стиральной машины в честь столетия Maytag

    • Фотографии тюрьмы округа Бибб

    • Qnap

      Код купона

    • Qnap awesome finance
    • Mount smb ubuntu 14

    • Dodge caravan pcm проблемы

    • Лучший сервер для домашней лаборатории 2020

      2
    • Промежуточное программное обеспечение регистратора Nestjs

    • Время зажигания твердого тела Nissan

    • Mini happy planner

    • 90z198

    • Apache calcite пример создания таблицы

    • Веб-интерфейс Wansview q5

    • Зарплата сотрудника полиции Columbus Ohio

    • Профессор влюблен в студента

    • Медсестра готовится ввести цефуроксим 750 мг периодически в / в болюсом каждые 8 ​​часов

    • Набор гантелей весом 5 50 фунтов со стойкой на складе

    • Контрольный список основных услуг Ford

    • Свадебные блоги, принимающие гостевые посты

    • Camper gfci outlet

    • редактор Xaml
    • Объемные ddos ​​при tack

    • Багровые батареи без следов

    • Общие черты Hoi4 dlc

    • виртуальный рабочий стол

    • Список компаний по управлению недвижимостью в Калифорнии

  • Библейские стихи о справедливости и справедливости

    • Что должны делать пользователи при использовании съемных носителей внутри викторина scif

    • Культивирование китайских боевых искусств аниме

    • Unity застрял при загрузке

    • Money cheat сюжетный режим xbox one

    • Окружной суд округа Самнер

    • Консоль управления премиум-класса Craftsman

    • Библиотека Browser pro

    • 9056 бамбуковые столовые приборы
    • Omc cobra 5.0 замена моторного масла

    • Federal 9mm 124gr hydra shok

  • R блестящая коробка

    • Alpaca coats canada

    • Как установить исходное положение marlin

    • 40x40x14 pole barn

    • Открытие генерации кода Python ai

    • в приложении Spectrum
    • Krita brick texture

    • Buprenorphine davis pdf

    • 9019 Transparent смола
    • Jeep wrangler без ограничений на продажу владельцем

    • Как долго длится открытая подливка Heinz

  • Swagtron t580 specs

    • Songs 2ne1

    • Обзор комплекта для переоборудования ствола и возвратной пружины Glock 19 22tcm9r

    • Видео колледжа выборщиков для студентов

    • Второе обновление стимула дляbes

      ro mi1058 Dcuat спойлер
    • Tommyinnit sub count

    • Насадка Dremel продолжает выпадать

    • Два одинаковых стержня массы m и длины l соединены перпендикулярно друг к другу

    • Схема транзисторного усилителя pdf

    • Круговые уравнения Mohrpercent27s

    • Домики у озера для продажи в Мичигане

      910v Mirror звук не работает
  • Электродвигатель вентилятора с жесткой проволокой

    • Древние матриархальные общества

    • Filmux org 2019

    • mat djimbo mjimbo Магический квадрант gartner

    • Не удалось инициализировать порт udp 10001

    • Генератор значков блоков Minecraft

    • Девы счастливые числа Powerball на сегодня

    • Ap контрольные вопросы для главы 2 исчисление ap2 1 ответы

    • Sonic.exe apk скачать бесплатно

    • Subsonic 308 load

  • Как захватывать звук только из одного окна obs

    • логин

      Thinkorswim не работает

    • Hatsune miku world is mine флейта ноты

    • Garmin echomap plus tutorial

    • Outlast q8 log oil home депо

    • 90 Clark Телевизор Sony включается сам по себе , ,
    • ,

      . Таблица единиц измерения расхода энергии. код даты батареи

    • Подсолнечник смайликов значение instagram

    • Время двигателя Nissan z24

  • Bnushha x short reader лимон

    • поиск и устранение неисправностей
    • Шаблон столбца с советами Документы Google

    • Abb aquamaster 3 коды ошибок

    • Моя история пребывания в больнице

    • Карло Гамбино жена

    • Как выиграть половину наличных btd6

    • Farbest цены на зерно

    • 9 0055 Openpay bunnings
    • Ikea faucet

    • Valvetronic inpa

  • двигатели постоянного тока 9000 M - самый большой выбор двигателей постоянного тока 24v , Двигатели постоянного тока 48 В, двигатели постоянного тока 96 В и двигатели постоянного тока 144 В.Высокоскоростные и вращающие электродвигатели для тяжелых условий эксплуатации для гольф-каров. Двигатели постоянного тока. Прямые двигатели постоянного тока 12 В без редуктора. Это простые двигатели постоянного тока, как сказано в названии. Это прямой двигатель постоянного тока без коробки передач. Мы предлагаем эти простые двигатели в различных диапазонах мощности для двигателей на 12 В постоянного тока, которые совместимы с нашим ассортиментом контроллеров скорости постоянного тока. Trimble vrs теперь точки крепления

    Потенциометр для двигателя переменного тока

    16 ноября 2017 г. · Потенциометр (POT) - это резистивный преобразователь, используемый для измерения линейного и вращательного движения.POT является пассивным преобразователем, поскольку для его возбуждения требуется внешний источник питания. Потенциометр - это резистивный датчик, используемый для измерения вращательного движения, а также линейных перемещений. Двигатель не проходит тест HIGH-POT • Двигатель ECM имеет небольшие конденсаторы, которые подключены от линии 1 к земле. Эти конденсаторы предназначены для фильтрации шума в линии переменного тока; однако они приведут к сбою стандартного теста AC High. Для правильного тестирования необходимо использовать тестер постоянного тока высокого напряжения.

    В этом видео рассказывается о полной настройке электропроводки и программирования параметров потенциометра скорости на частотно-регулируемом приводе Lenze / AC Tech.Этот процесс довольно прост и предлагает отличный вариант для людей, которые заинтересованы в использовании потенциометра скорости для установки скорости, отличной от стандартной клавиатуры. Используйте схему подключения вашего двигателя, чтобы определить правильный метод подключения. Большинство трехфазных двигателей имеют двойное напряжение, что означает, что они принимают 480/460 В или 240/208 В переменного тока. Способ сборки двигателя будет зависеть от напряжения. Убедитесь, что вы сделали это правильно, в зависимости от количества подаваемого вами напряжения.

    Купите Parker, контроллер двигателя постоянного тока, 1 фазу, управление потенциометром, 110 → 120 В переменного тока, 220 → 240 В переменного тока, 12 А, DIN 508-00-20-00 или другие контроллеры двигателя в Интернете в компании RS для доставки на следующий день. Ваш заказ плюс отличный сервис и отличная цена от самых крупных электронных компонентов 22 января 2002 г. · Введение.Скромный потенциометр (или горшок, как его чаще называют) - это простой электромеханический преобразователь. Он преобразует вращательное или линейное движение оператора в изменение сопротивления, и это изменение (или может быть) использовано для управления чем угодно, от громкости Hi-Fi-системы до направления огромного контейнеровоза.

    Поворотный тип, скользящий тип, кольцевой тип, потенциометр, электронные компоненты, Alps Alpine. RK168. Металлический вал моторного типа. Размер 16 мм. Серводвигатели серии HD отличаются чрезвычайно высокой динамикой и высокими скоростями ускорения.Благодаря номинальному крутящему моменту от 0,4 Нм до 831 Нм (от 3,5 до 7355 фунт-дюймов) и полностью настраиваемой модульной структуре эти двигатели идеально подходят для высокодинамичных приложений, где надежная работа является основополагающим фактором. Узнать больше

    Блинный двигатель 12 В постоянного тока

  • 12 В 24 В Lange Levensduur Pannenkoek Bldc Motor Kleine Reductiemotor Elektrische Dc Borstelloze Motor, Найти полную информацию о 12 В 24 В Lange Levensduur Pannenkoek Bldc Motor 24 V Lange Levensduur Pannenkoek Bldc Motor 24 V Kleine Reducchevlozecotor Elektris, Lange Levensduur Pannenkoek Bldc Motor Kleine Reducchetelduur 12 Bldc Motor Pannenkoek Bldc Motor, Kleine Versnelling Motor, Elektrische Dc Borstelloze Motor от поставщика двигателей постоянного тока или производителя - Shenzhen Etonm...

    8 августа 2012 г. · Двигатель мощностью 250 Вт не более эффективен, чем двигатель со ступицей большего размера. Давайте сравним двигатель на 250 Вт с двигателем на 500 Вт. Если вы ограничите мощность двигателя 500 Вт до 250 Вт, вы не увидите никакой разницы в эффективности. Это означает, что двигатель мощностью 500 Вт может служить как велосипед мощностью 250 Вт, так и велосипед мощностью 500 Вт, в зависимости от ваших потребностей и желаний. Отсутствует панель предварительного просмотра Outlook

  • Бесщеточный электрический велосипедный двигатель MAC®, 24 В, 600 Вт. 24 В, 600 Вт, 3200 об. / Мин., Бесщеточный, 24 В постоянного тока, электрический велосипедный двигатель с высоким крутящим моментом.Встроенный регулятор скорости работает с любой дроссельной заслонкой или потенциометром 5 кОм, чтобы изменять скорость двигателя от полного останова до полного движения вперед. Вращение вала по часовой стрелке, если смотреть на вал двигателя.

    Наши двигатели для блинов разработаны для обеспечения хорошей производительности и отличной стоимости в ограниченном пространстве. Двигатель P40-350 отлично подходит для приложений, требующих постоянной выходной мощности до 350 Вт (0,47 лошадиных сил). Меньший двигатель P40-250 имеет устойчивую мощность 250 Вт (0,34 лошадиных силы).Они доступны либо со звездочкой, либо со шкивом. Niiko macan

  • Посмотреть индивидуальный бесщеточный двигатель постоянного тока 12 В с огромным крутящим моментом для системы солнечной энергии изображения бесщеточного электродвигателя постоянного тока от китайского производителя automotivedcmotors.

    Двигатель 12 В. Справочник IQS предоставляет полный список производителей и поставщиков двигателей 12 В в Нью-Йорке. Используйте наш веб-сайт, чтобы просмотреть и найти ведущих производителей двигателей 12 В с рекламными объявлениями и подробными описаниями продуктов. Найдите автомобильные компании 12v, которые могут спроектировать, спроектировать и изготовить двигатели 12v в соответствии со спецификациями вашей компании.Таблицы сложения и вычитания дробей pdf kuta

  • Jul 05, 2017 · Яркий светодиодный светильник для блинов на 12 В с выдвижной вилкой и удерживающим кронштейном, внутренний свет на 12 В постоянного тока с переключателем включения / выключения для автодомов Campervan Caravan Trailer Boat и Marine: Amazon. co.uk: Car & Motorbike

    Banana Pancake Pancake / 热 香 饼 pancake / 热 香 мини двигатель с полюсным экраном двигатель постоянного тока электродвигатель 12 в двигатель серии ms бесщеточный двигатель постоянного тока серводвигатель постоянного тока (плоский двигатель постоянного тока) шаговый двигатель 60-миллиметровый двигатель постоянного тока, двигатель стеклоочистителя, поршневой двигатель HMB, беговая дорожка, двигатель постоянного тока, двигатель охлаждающей башни, серводвигатель, драйверы двигателя nema d.. Два блока масс m1 и m2 соединены недеформированной легкой пружиной.

  • Фотография Panqueques Pulido 12V DC Motor con armadura bobinado impresos para la limpieza de la máquina, ver imageen más grande de Panqueques Pulido 12V DC Motor con armadura предварительные впечатления от машины и детали Motor dc de panqueques, Impreso Ciruit Motor DC, и китайского дизайна - Wuxi Speedup Power Co., Ltd en es.Made-in-China.com.

    DC 12V Электрический мотор-редуктор Двигатель с высоким крутящим моментом и скоростью вращения 15/30 / 100/200 об / мин с центральным выходным валом диаметром 4 мм для модели радиоуправляемого робота DIY Engine Toys (200 об / мин)

  • Метод батареи генератора 12 В.Найдите регулятор напряжения для вашего генератора. Отсоедините два провода, которые подключаются к щеткам генератора. Обычно один красный, а другой черный или белый. Подключите черный или белый к клемме заземления аккумуляторной батареи генератора. Подключите свет, включите прерыватель или выключатель генератора и запустите двигатель. Подключите аккумулятор +12 В (красный кабель ) к красному проводу ...

    29 октября 2017 г. - Дешевый двигатель постоянного тока, покупка качественного ремонта дома напрямую из Китая. Поставщики: ZGB114FEE Эксцентрический выходной вал двигателя с редуктором постоянного тока 12 В, 22 об / мин. Оборудование для фитнеса Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат.Фонд тактических возможностей Blackstone iv

  • Производители и поставщики двигателей 12 В. IQS Directory - это ведущий промышленный каталог, в котором перечислены ведущие производители и поставщики промышленных 12-вольтовых двигателей. Получите доступ к нашему всеобъемлющему индексу, чтобы просмотреть и найти производителей двигателей 12 В с предварительными объявлениями и подробными описаниями продуктов.

    ECO-WORTHY Линейный привод 12 В 18 дюймов 450 мм Длина хода Heavy Duty 330 фунтов Linearantrieb Линейный двигатель Verstellantrieb Toröffner Lineartechnik 12V DC Электродвигатель DIY для автомобильного подъема Тяжелый линейный привод 12 В с длиной хода вы выбираете Эмулятор перемотки Arknights

  • DC Inflator Air Car Tire Вольт PSI Насос 12V Портативный 150 Электрический компрессор Авто Авто 150 Компрессор Электрический насос для накачивания PSI 12V Вольт Воздух Портативная шина Автомобиль DC Craftsman CMEC6150R 0.8 л.с., 6 галлонов, сертифицированный восстановленный воздушный компрессор CMEC6150R 0.8: $ 99,99

    Шаговый двигатель приводится в действие напряжением постоянного тока, подаваемым через драйвер. В двигателях и драйверах Oriental Motor с входным напряжением 24 В постоянного тока на двигатель подается 24 В постоянного тока. В двигателях и драйверах 100-115 В переменного тока вход выпрямляется на постоянный ток, а затем на двигатель подается примерно 140 В постоянного тока (исключение составляют некоторые изделия). 9-миллиметровые патроны «Дыхание дракона»

  • Бесщеточный нагнетатель на 12 В / 24 В / 115 В Мотор с дополнительным управлением.Регулируемая скорость бесщеточного двигателя вентилятора для блинов 12 В / 24 В / 115 В. Наши продукты: Бесконтактные двигатели. B rush Motor Products. 12 В / 24 В / 115 В Бесщеточный двигатель вентилятора конденсатора диаметром 3 дюйма. 115 В / 208 В / 230 В / 460 В N EMA Induction

    1582 планетарных редуктора с 12-вольтовым двигателем-блинчиком продукты предлагаются для продажи поставщиками на Alibaba.com, из которых двигатель постоянного тока составляет 1 %. Вам доступен широкий выбор планетарных редукторов с 12-вольтовым двигателем, например ce, ccc. Rvs, в которых используется azdel

  • GDSTIME 120-мм AC 110V 220V DC 12V Powered Fan с регулятором скорости, для ресивера-усилителя DVR Playstation Xbox Компонентное охлаждение 4.7 из 5 звезд 130 $ 25,99 $ 25. 99

    Printed Motor Works предлагает два различных семейства бесщеточных двигателей постоянного тока: серия XR с внешним ротором и серия IR с внутренним ротором. Все наши компактные бесщеточные двигатели постоянного тока могут быть адаптированы в соответствии с вашими требованиями. 2002 г. Международные спецификации 4300

  • Coin / Pancake. Не указан. Бренд. ... 60 Вт 7200 об / мин DC 12V бесщеточный вибрационный двигатель + контроллер привода. ... DC 12V-24V RS-545 Сильная вибрация Вибрация...

    17 августа 2019 г. · Я построил цепной привод с двигателем 24 В постоянного тока, взятый из мобильного скутера, чтобы поднимать и опускать головку фрезерного станка. Технические характеристики двигателя недоступны, но я предполагаю, что 1/2 л.с. на основе резистора в лошадиных силах на печатной плате контроллера скорости. Это не для ЧПУ (никогда!), И я планировал привести в действие ... Рецепт Vault conan

  • 5 шт. Новый 12-вольтный 12-вольтовый двойной светодиодный светильник для блинов с переключателем с прозрачным купольным светом. Rv Led - 98,95 доллара. Rv Led 12v Dome Light Fixture 3200k Warm White Pancake Light 10pk.

    Бесщеточные двигатели постоянного тока 220 В ~ 460 В переменного тока, 3 фазы. 110 В ~ 230 В переменного тока, однофазный. 12 В ~ 48 В постоянного тока. Щеточные двигатели постоянного тока 24 В постоянного тока, 300 ~ 800 Вт. 24 В постоянного тока, 0 ~ 300 Вт. 12 В постоянного тока, 500 ~ 1000 Вт. 12 В постоянного тока, 0 ~ 500 Вт. Двигатели переменного тока 220 В ~ 460 В переменного тока, 3 фазы. 110 В ~ 230 В переменного тока, однофазный. ДВИГАТЕЛЬ В СБОРЕ Обмотка статора. Обмотка ротора. КОМПОНЕНТЫ ДВИГАТЕЛЯ Коммутаторы. Валы. Ламинирование ... Как выровнять PDF-файл в bluebeam

  • Этот биполярный шаговый двигатель от Sanyo имеет угол шага 1,8 ° (200 шагов / оборот).Он обеспечивает удерживающий момент 1 кг-см (14 унций на дюйм), и каждая фаза потребляет 1 А при 4,5 В. Плоский профиль этого шагового двигателя (16 мм, включая вал) позволяет использовать его в местах, где используются более традиционные шаговые двигатели. моторы были бы слишком громоздкими.

    • Модель вентилятора TK: DCh22038HV12B • Высокоскоростной бесщеточный вентилятор постоянного тока с шарикоподшипником • 120 x 120 x 38 мм • 12 В постоянного тока ... Конечно, выигрывает только

  • Блинный двигатель, синусоидальный двигатель, плоский двигатель постоянного тока Продукты и 114 других продуктов от Гуйлиньского научно-исследовательского института электрического оборудования., Ltd. на Alibaba.com

    Двигатель постоянного тока 775 12В-24В, 10000 об / мин, двигатель с двойным шарикоподшипником Yofuly с большим крутящим моментом и высокой мощностью. 4.4 из 5 звезд 64. £ 14.49 ... Mewe скачать

  • RuiLing 4-Pack 5015 DC 12V 0.18A Охлаждающий вентилятор 6000 об / мин Промышленный охлаждающий турбо-вентилятор для аксессуаров для 3D-принтеров, мини-черные пластиковые охлаждающие вентиляторы 50x50x15 мм 4,5 из 5 звезд 40 $ 9,99 $ 9. 99 (2,50 доллара США за штуку)

    MicroMo Electronics, Inc. объявляет о добавлении в свою линейку продуктов двух новых мощных ультраплоских двигателей постоянного тока.Двигатели имеют диаметр 15 и 26 мм, длину корпуса 5 или 7 мм. Двигатели обладают выдающимся соотношением мощности к объему и могут обеспечивать постоянный крутящий момент до 3 мНм и скорость до 10 000 об / мин. Рабочий лист индуктивного изучения Библии pdf

  • DC 12V 24V 14500RPM Mabuchi SF-266SA-1G160 Квадратный 6-полюсный роторный двигатель постоянного тока 18 * 18 мм. Длина двигателя: 30,6 мм (без выходного вала). Высококачественный миниатюрный двигатель постоянного тока.

    M102 Motor Series Wound 10 inch DC Motor 48V, 72V, 90V, 144V, 550A, DC Ap statistics chapter 3 review

  • Влагомер Lowepercent27s

  • Правила для детей

  • Всего тренажерного зала 1000 изображений настройки

  • Сколько времени у вас есть на возврат боевых патронов и остатков в АСП

  • Кобура для пистолета с замком для автомобиля

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
