Регулируемый выпрямитель



Использование: изобретение относится к микроэлектронике и может быть использовано в источниках питания для регулирования среднего значения выходного выпрямленного напряжения. Сущность изобретения: активное управление тиристорами на каждой полуволне входного сетевого напряжения и использование ШИМ управления по сигналу ошибки установления выходного напряжения позволяет получить стабилизированное напряжение на нагрузке. Регулируемый выпрямитель состоит из двух тиристоров с общим катодом и двух диодов с общим анодом, включенных по мостовой схеме между соответствующими входными сетевыми и выходными нагрузочными выводами и формирователя управляющих сигналов с обратной связью с выходного вывода. 2 ил.

Изобретение относится к микроэлектронике и может быть использовано в источниках питания для регулирования среднего значения выходного выпрямленного напряжения.

Аналогом предлагаемого устройства является регулируемый выпрямитель (РВ) с управлением тиристорами в каждый полупериод питающего напряжения [1, 2] За прототип выбран наиболее близкий к предлагаемому устройству стабилизированный источник постоянного напряжения [2] содержащий мостовой силовой выпрямитель из двух тиристоров с общим катодом, выполненных полностью управляемыми, и двух диодов с общим анодом, два развязывающих диода с общим катодом, аноды тиристоров соединены с катодами соответствующих выпрямительных и анодами соответствующих развязывающих диодов и выводами для подключения сети, а их катоды с первым выводом для подключения нагрузки, аноды выпрямительных диодов соединены со вторым выходом для подключения нагрузки, а также формирователь управляющих сигналов, входами соединенный с катодами развязывающих диодов и вторым выводом для подключения нагрузки соответственно, первым и вторым выходами соединенный с входами выключения первого и второго тиристоров, а третьим выходом соединенного с входами включения первого и второго тиристоров. Недостатком данного источника напряжения является то, что он построен на зависимости напряжения включения тиристора от тока управления. Эта зависимость является нелинейной и сама зависит от других факторов, например от температуры, что изменяет напряжение стабилизации. Кроме того, данная зависимость зависит от параметров тиристора коэффициента усиления по току, напряжения пробоя и т. п. которые имеют технологический разброс, что приводит к необходимости индивидуальной подстройки и существенно снижает технологичность изделия. Предлагаемый РВ отличается от известных тем, что формирователь управляющих сигналов выполнен в виде первого резистора и первого транзистора n-p-n-типа проводимости, база которого соединена со вторым выводом первого резистора и через стабилитрон со вторым выводом для подключения нагрузки, а эмиттер соединен с анодом первого диода, базой второго транзистора p-n-p-типа проводимости и через первый генератор втекающего тока с вторым выводом для подключения нагрузки, эмиттер второго транзистора соединен с катодом первого диода, с коллектором третьего транзистоpа n-p-n-типа проводимости, с первым входом источника опорного напряжения и через первый конденсатор с вторым выводом для подключения нагрузки, а коллектор соединен с базой третьего транзистора, эмиттер которого соединен с базой четвертого транзистора n-p-n-типа проводимости и через параллельно включенные второй генератор втекающего тока и второй конденсатор с вторым выводом для подключения нагрузки, коллектор четвертого транзистора соединен с катодами второго и третьего диодов, аноды которых формируют соответственно первый и второй выходы формирователя управляющих сигналов, а эмиттер четвертого транзистора соединен с эмиттером пятого транзистора n-p-n-типа проводимости и через третий генератор втекающего тока с вторым выводом для подключения нагрузки, коллектор пятого транзистора формирует третий выход формирователя управляющих сигналов, а база соединена с выходом усилителя сигнала ошибки и через третий конденсатор с вторым выводом для подключения нагрузки, неинвертирующий вход усилителя сигнала ошибки соединен с выходом источника опорного напряжения, второй вход которого соединен с вторым выводом для подключения нагрузки, а инвертирующий вход усилителя сигнала ошибки соединен со средней точкой делителя напряжения, состоящего из второго и третьего резисторов, вторые выводы которых соответственно соединены с первым и вторым выводами для подключения нагрузки, при этом первый вывод первого резистора и коллектор первого транзистора формируют первый вход формирователя управляющих сигналов. На фиг. 1 приведена структурная схема РВ; на фиг. 2 временная диаграмма его работы. РВ содержит мостовой силовой выпрямитель из тиристора 1 и 2 с общим катодом, выполненным полностью управляемыми, и двух диодов 3 и 4 с общим анодом, два развязывающих диода 5 и 6 с общим катодом, аноды тиристоров соединены с катодами выпрямительных диодов 3 и 4 и анодами соответствующих развязывающих диодов 5 и 6 и выводами для подключения сети 7 и 8, а их катоды с выводом для подключения нагрузки 9, аноды выпрямительных диодов соединены с выходом для подключения нагрузки 10, а также формирователь управляющих сигналов, состоящий из резистора 11, первый вывод которого соединен с катодами развязывающих диодов 5 и 6 и с коллектором транзистора 12, база которого соединена с вторым выводом резистора 11 и через стабилитрон 13 с выводом для подключения нагрузки 10, а эмиттер транзистора 12 соединен с анодом диода 14, базой транзистора 15 и через генератор втекающего тока 16 с выводом для подключения нагрузки 10, эмиттер транзистора 15 соединен с катодом диода 14, коллектором транзистора 17, первым входом источника опорного напряжения 18 и через конденсатор 19 с выводом для подключения нагрузки 10, а коллектор транзистора 15 соединен с базой транзистора 17, эмиттер которого соединен с базой транзистора 20 и через параллельно включенные генератор втекающего тока 21 и конденсатор 22 с выводом для подключения нагрузки 10, коллектор транзистора 20 соединен с катодами диодов 23 и 24, аноды которых соединены с входами выключения тиристоров 1 и 2 соответственно, эмиттер транзистора 20 соединен с эмиттером транзистора 25 и через генератор втекающего тока 26 с выводом для подключения нагрузки 10, коллектор транзистора 25 соединен с входом включения тиристоров 1 и 2, а база соединена с выходом усилителя сигнала ошибки 27 и через конденсатор 28 с выводом для подключения нагрузки 10, неинвертирующий вход усилителя сигнала ошибки 27 соединен с выходом источника опорного напряжения 18, второй вход которого соединен с выводом для подключения нагрузки 10, а инвертирующий вход усилителя сигнала ошибки 27 соединен со средней точкой делителя напряжения, состоящего из резисторов 29 и 30, вторые выводы которых соответственно соединены с выводами для подключения нагрузки 9 и 10.

Схема работает следующим образом. Сетевое питание переменного тока подается на входные выводы 7 и 8 и на выходе диодного моста на диодах 3, 4, 5, 6 формируется выпрямленное сетевое напряжение в виде полуволн положительной полярности. Это напряжение поступает на коллектор транзистора 12. Его база стабилизируется стабилитроном 13 на всем интервале полуволны, за исключением интервала фазы нуля t (фиг. 2). В момент фазы нуля, когда амплитуда полуволны ниже напряжения стабилизации стабилитрона 13, база транзистора 12 уже не стабилизируется, транзистор 12 закрывается и напряжение на эмиттере транзистора 12 опускается до нуля. На катоде диода 14 напряжение сглаживается конденсатором 19 и стабилизируется на всем интеpвале времени. Таким образом, на аноде и катоде диода 14 напряжение определяется следующим образом: U

AD14: При U_AC > U_СТ U_AD14 U_CT U_БЭТ12 При U_ACCT U_AD14 U_AC U_БЭТ14 U_КD14: При любых U_AC U_KD14 U_CT U_БЭТ12-U_D14, где U_AC выпрямленное напряжение на мосту 3, 4, 5, 6; U_AD14 напряжение на аноде диода 14; U_KD14 напряжение на катоде диода 14; U_CT напряжение стабилизации стабилитрона 13; U_D14 прямое падение напряжения диода 14; U_БЭТ12 прямое падение напряжения перехода база-эмиттер транзистора 12. На катоде диода 14 напряжение стабилизируется после нескольких периодов сетевого питания, когда зарядится конденсатор 19. Это стабилизированное напряжение питают всю схему управления (формирователь управляющих сигналов). Конденсатор 22 заряжается на момент фазы нуля током транзистора 17 и на нем формируется пилообразное напряжение. При этом время заряда конденсатора меньше длительности фазы нуля и определяется током транзистора 17, который включается в момент начала фазы нуля. Его ток выбирается значительно больше тока генератора 21. Когда напряжение на аноде диода 14 вновь поднимается до уровня напряжения стабилизации диода 13, транзисторы 15 и 17 закрываются, и генератор тока 21 начинает разряжать конденсатор 22 током, в несколько раз меньшим тока заряда, формируя спад пилы (фиг. 2). При этом время спада пилы должно быть не более длительности полуволны. Таким образом на конденсатоpе 22 и соответственно на базе транзистора 20 (т. е. на одном из входов компаратора) формируется линейно спадающее пилообразное напряжение (фиг. 2). На другой вход компаратора (на базу транзистора 25) подается напряжение с усилителя ошибки 27. Усилитель ошибки сравнивает напряжение опоры, формируемое схемой опорного напряжения 18, с напряжением, снимаемым с делителя на резисторах 29 и 30, подключенного к первому выходу подключения нагрузки 9, и усиливает разность, управляя зарядом и разрядом конденсатора 28. Если напряжение опоры больше напряжения на делителе, то конденсатор 28 заряжается, иначе конденсатор 28 разряжается. Компаратор сравнивает напряжение пилы с напряжением на конденсаторе 28 (уровень U1 на фиг. 2) и если напряжение пилы меньше, то включается один из тиристоров (в зависимости от того, какая полуволна: на четной полуволне включается один, на нечетной другой). Тиристор закрывается в момент спада полуволны до нуля. Закрытие тиристора активно поддерживается схемой управления. В этот момент конденсатор пилы 22 максимально заряжен, транзистор 20 компаратора открывается и током коллектора закрывает активный на данный момент тиристор (фиг. 2). Диоды 23 и 24 предотвращают взаимовлияние тиристоров. Напряжение с силового выхода выпрямителя подается на делитель 29-30, и усилитель ошибки усредняет его на конденсаторе 28, который заряжается тем больше, чем меньше открыты тиристоры. Тем самым напряжение на базе транзистора 25 опускается (уровень U2 на фиг. 2), вызывая открывание тиристоров на более длительное время. А это вызывает уменьшение усредненного напряжения на конденсаторе 28, что заставляет компаратор включать тиристоры на более короткое время. Таким образом реализуется обратная связь и усредненное напряжение на выходе выпрямителя стабилизируется. Уровень этого усредненного стабильного напряжения определяется соотношением резисторов делителя 29-30. Таким образом, выбирая нужное соотношение резисторов 29 и 30, можно установить требуемое выходное напряжение выпрямителя. Благодаря использованию активного управления тиристорами и ШИМ по обратной связи выходное напряжение почти не зависит от параметров элементов и поэтому устройство высоко технологично при интегральном исполнении.

Формула изобретения

РЕГУЛИРУЕМЫЙ ВЫПРЯМИТЕЛЬ, содержащий мостовой силовой выпрямитель из двух тиристоров с общим катодом, выполненных полностью управляемыми, и двух диодов с общим анодом, два развязывающих диода с общим катодом, аноды тиристоров соединены с катодами соответствующих выпрямительных и анодами соответствующих развязывающих диодов и выводами для подключения сети, а их катоды – с первым выводом для подключения нагрузки, аноды выпрямительных диодов соединены с вторым выходом для подключения нагрузки, а также формирователь управляющих сигналов, входами соединенный с катодами развязывающих диодов и вторым выводом для подключения нагрузки соответственно, первым и вторым выходами соединенный с входами выключения первого и второго тиристоров, а третьим выходом соединенный с входами включения первого и второго тиристоров, отличающийся тем, что формирователь управляющих сигналов выполнен в виде первого резистора и первого транзистора n – p – n-типа проводимости, база которого соединена с вторым выводом первого резистора и через стабилитрон – с вторым выводом для подключения нагрузки, а эмиттер соединен с анодом первого диода, базой второго транзистора p – n – p-типа проводимости и через первый генератор втекающего тока – с вторым выводом для подключения нагрузки, эмиттер второго транзистора соединен с катодом первого диода, с коллектором третьего транзистора n – p – n-типа проводимости, с первым входом источника опорного напряжения и через первый конденсатор – с вторым выводом для подключения нагрузки, а коллектор соединен с базой третьего транзистора, эмиттер которого соединен с базой четвертого транзистора n – p – n-типа проводимости и через параллельно включенные второй генератор втекающего тока и второй конденсатор – с вторым выводом для подключения нагрузки, коллектор четвертого транзистора соединен с катодами второго и третьего диодов, аноды которых формируют соответственно первой и второй выходы формирователя управляющих сигналов, а эмиттер четвертого транзистора соединен с эмиттером пятого транзистора n – p – n-типа проводимости и через третий генератор втекающего тока – с вторым выводом для подключения нагрузки, коллектор пятого транзистора формирует третий выход формирователя управляющих сигналов, а база соединена с выходом усилителя сигнала ошибки и через третий конденсатор – с вторым выводом для подключения нагрузки, неинвертирующий вход усилителя сигнала ошибки соединен с выходом источника опорного напряжения, второй вход которого соединен с вторым выводом для подключения нагрузки, а инвертирующий вход усилителя сигнала ошибки соединен со средней точкой делителя напряжения, состоящего из второго и третьего резисторов, вторые выводы которых соответственно соединены с первым и вторым выводами для подключения нагрузки, при этом первый вывод первого резистора и коллектор первого транзистора формируют первый вход формирователя управляющих сигналов.

РИСУНКИ

Рисунок 1, Рисунок 2

основные понятия / Статьи и обзоры / Элек.ру

Выпрямитель переменного напряжения строится либо на диодах, либо на тиристорах, либо на их комбинации. Выпрямитель, построенный на диодах, является неуправляемым, а на тиристорах — управляемым. Если используются и диоды, и тиристоры, выпрямитель является полууправляемым.

Неуправляемые выпрямители

Диоды позволяют току протекать только в одном направлении: от анода (А) к катоду (К). Как и в случае некоторых других полупроводниковых приборов, величину тока диода регулировать невозможно. Напряжение переменного тока преобразуется диодом в пульсирующее напряжение постоянного тока. Если неуправляемый трехфазный выпрямитель питается трехфазным напряжением переменного тока, то и в этом случае напряжение постоянного тока будет пульсировать.

Выходное напряжение неуправляемого выпрямителя равно разности напряжений двух диодных групп. Среднее значение пульсирующего напряжения постоянного тока равно 1,35 х напряжение сети.

Управляемые выпрямители

В управляемых выпрямителях диоды заменены тиристорами. Подобно диоду тиристор пропускает ток только в одном направлении — от анода (А) к катоду (К). Однако в противоположность диоду тиристор имеет третий электрод, называемый «затвором» (G). Чтобы тиристор открылся, на затвор должен быть подан сигнал. Если через тиристор течет ток, тиристор будет пропускать его до тех пор, пока ток не станет равным нулю.

Ток не может быть прерван подачей сигнала на затвор. Тиристоры используются как в выпрямителях, так и в инверторах.

На затвор тиристора подается управляющий сигнал α, который характеризуется задержкой, выражаемой в электрческих градусах. Эти градусы оказывают запаздывание между моментом перехода напряжения через нуль и временем, когда тиристор открыт.

Если угол а находится в пределах от 0° до 90°, то тиристорная схема используется в качестве выпрямителя, а если в пределах от 90° до 180° — то в качестве инвертора.

Управляемый выпрямитель в своей основе не отличается от неуправляемого за исключением того, что тиристор управляется сигналом а и начинает проводить с момента, когда начинает проводить обычный диод, до момента, который находится на 30° позже точки перехода напряжения через нуль.

Регулирование значения а позволяет изменять величину выпрямленного напряжения. Управляемый выпрямитель формирует постоянное напряжение, среднее значение которого равно 1,35 х напряжение сети x cos α.

По сравнению с неуправляемым выпрямителем управляемый имеет более значительные потери и вносит более высокие помехи в сеть питания, поскольку при более коротком времени пропускания тиристоров выпрямитель отбирает от сети больший реактивный ток.

Преимуществом управляемых выпрямителей является их способность возвращать энергию в питающую сеть.

По материалам компании «Звезда-Электроника»

Управляемые (регулируемые) выпрямители

В последние годы в источниках вторичного питания применяют управ­ляемые (регулируемые) выпрямители, содержащие управляемые вентили и позволяющие регулировать в широких пределах выпрямленное напряжение или ток. Как правило, управляемые выпрямители относятся к мощным пре­образователям электрической энергии, и в них чаще всего используются тринисторы (тиристоры).

На рис. 9.8 представлены соответственно схема включения (отметим, что потенциал питания — Е_а, как и в транзисторных схемах, обозначают корпусом — землей) и ВАХ тринистора.

Не вдаваясь в подробности описания этих активных элементов, кратко на­помним, что тринистор — полупроводниковый прибор, имеющий два ус­тойчивых электронных состояния — включено — выключено. Тринистор со­держит три вывода: катод, анод и управляющий электрод.

Регулировку тока, протекающего через тринистор и нагрузку, осущест­вляют с помощью цепи управления. Если ток в цепи управления I_у0 = 0 (рис. 9.8, а и б), то включение тринистора происходит при анодном на­пряжении U_a> U_вкл, называемом напряжением включения. Это напряжение достаточно велико (десятки вольт), и его можно снизить путем подачи в цепь управления импульса тока управления I_у > I_у0, влияние величины которого на работу тринистора видно из его вольт-амперной характеристики на рис. 9.8, б.

Рис 9.8. Тринистор: а — схема включения; б — ВАХ

Величина падения напряжения на открытом и насыщенном тринисторе ΔU_а = 0,5… 1,5 В; ток насыщения при этом I_а = I_ан. Выключается тринистор пу­тем снижения анодного тока I_а до величины, меньшей тока удержания I_уд, или подачей на него обратного напряжения.

На рис. 9.9 показаны схема управляемого выпрямителя с активной нагрузкой R_н и временные диаграммы токов и напряжений, поясняющие принцип его дей­ствия.

Тринисторы VS1 и VS2 в схеме (см. рис. 9.9, а) открываются поочередно при поступлении на их управляющие электроды импульсов управления с блока управления (БУ). Временное положение импульсов управления U_y1 и U_у2 по от­ношению к фазным напряжениям е_a и е_b определяется углом управления (регули­рования) α (см. рис. 9.9, б, в). Угол управления а соответствует задержке по фа­зе момента включения тринистора относительно естественного момента откры­вания выпрямительного диода, если он включен в схему вместо тринистора. При угле α = 0 управляемый выпрямитель становится неуправляемым. Тринистор VS1 включается в момент времени, когда фазовый угол v = α, и в момент време­ни, соответствующий углу v = π, выключается. На этом интервале к нагрузке R_н практически напрямую подключается фазное напряжение е_а, и через нее про­текает ток i₁. Тринистор VS2 проводит ток на интервале (π + α)…2π, под­ключая к нагрузке R_н фазное напряжение e_b. Выпрямленный ток i_н на актив­ной нагрузке R_н имеет ту же форму, что и напряжение u_н (см. рис. 9.9, г).

Рис. 9.9. Однофазный управляемый выпрямитель:

а — схема, б-г — временное диаграммы

Управляемые выпрямители характеризуются рядом специфических показа­телей. Зависимость среднего значения выпрямленного напряжения U_Нα от угла управления α называется регулировочной характеристикой и описывается формулой:

где — среднее значение выпрямленного напряжения при угле управления α = 0.

Итак, изменяя угол управления α от 0° до 180°, можно регулировать ам­плитуду напряжения на входе выпрямителя от номинального U_Hα до нулевого.

Литература: В.И. Нефедов, “Основы радиоэлектроники и связи”, Издательство «Высшая школа», Москва, 2002.

Регулируемые выпрямители — Студопедия

4.1 Общие замечания.

Регулировка выходного напряжения, в принципе, может осуществляться следующими способами:

– изменением коэффициента трансформации трансформатора, однако при этом получается сложная и ненадежная механическая конструкция,

– применением переменного резистора на выходе, что ведет к существенному снижению КПД выпрямителя.

Кроме того, оба способа малопригодны для электронного, в т.ч. автоматического изменения выходных параметров. Указанные недостатки устраняются при применении метода, основанного на управлении длительностью открытого состояния вентилей выпрямителя.

На практике применяются управляемые вентили двух основных типов: транзисторные и тиристорные. Транзисторные (на БТ или ПТ) относятся к управляемым вентилям, которые полностью управляются по входу. Тиристорные вентили могут быть только включены по входу, для выключения необходимо специальное схемотехническое решение. С точки зрения рабочих токов и напряжений тиристорные вентили обладают значительным преимуществом по сравнению с транзисторными, однако имеют существенно меньшие рабочие частоты. [2]

4.2 Замечания о тиристорном вентиле.

Пример схемы включения тиристора представлен на рис. 47.

Его ВАХ приведены на рис. 48.

Работа схемы, содержащей источник питания, тиристор и нагрузку в виде резистора анализируется с помощью графо-аналитического метода, заключающегося в наложении характеристики нагрузки на характеристику активного элемента. В данном случае для тиристора возможны два устойчивых состояния, одно из которых соответствует закрытому состоянию (точка В на рис. 48) при i_упр=i_упр1=0, а второе – открытому состоянию (точка А на рис. 48) тиристора при i_упр=i_упр2,3,4>0. Точка C соответствует неустойчивому состоянию.

Временные диаграммы гипотетического варианта работы схемы рис. 49 представлены на рис. 49. В исходном состоянии напряжение на тиристоре равно U_max»E.

В момент времени подачи управляющего импульса t₁ тиристор отпирается и напряжение на нем падает до u_ост. В этом состоянии тиристор может находиться неограниченно долго, причем его нельзя закрыть подачей входного управляющего импульса тока. Для его запирания необходимо поменять полярность напряжения на его аноде (t₂ – момент времени переполюсовки). При этом тиристор должен находиться в этом состоянии время t, которое больше времени восстановления t_вост. Для современных тиристоров t_вост<10 мкс, что позволяет применять их в инверторах (ВЧ генераторах) с частотой до десятков кГц. В момент времени t₃ производиться обратная переполюсовка и возврат к исходному состоянию.

При этом на нагрузке формируется прямоугольное напряжение, соответствующее по форме току через тиристор (почти меандр, если время восстановления мало). Таким образом, получаем как бы инвертор с «ручным» управлением. На практике изменение полярности напряжения на тиристоре реализуется схемными методами.

4.3 Регулируемый двухфазный выпрямитель на тиристорах.

Схема регулируемого двухфазного выпрямителя на тиристорах представлена на рис. 50. Здесь диоды заменены на управляемые тиристорные вентили. Обычно такие выпрямители работают на индуктивную нагрузку.

Его временные диаграммы изображены на рис. 51.

Нормальный режим работы этой схемы при L>>L_кр.

Для этой схемы постоянная составляющая напряжения на нагрузке (выделяющаяся фильтром из заштрихованной части напряжения, рис. 51)
равна:

Отсюда видно, что при изменении a (0<a<p/2) постоянная составляющая изменяется от E_0max до 0.

Анализ коэффициента пульсаций k_п=U₁ /E₀ показывает, что

где w_п – частота пульсаций, для двухфазного выпрямителя равная удвоенной частоте, а D(a) – коэффициент, изменение величины которого для двухфазной схемы представлено на рисунке 52.

Обратное напряжение на тиристорах и максимальные токи через них такие же как и в схеме на диодах.

4.4 Регулируемый выпрямитель с обратным диодом.

Схема регулируемого выпрямителя с обратным диодом представлена на рис. 53.

Временные диаграммы ее работы – на рис. 54.

Первый тиристор отпирается в момент времени a, второй – в p+a. В момент времени wt=kp открывается диод, что определяет момент времени запирания любого тиристора равный kp. Таким образом, при непрерывном токе через индуктивность часть периода работает тиристор, часть – диод.

При этом постоянная составляющая:

E₀=E_m(1+cosa)/p.

При a®p E₀®0,

a®0 E₀®2E_m/ p.

Пределы регулировки тут шире, чем в предыдущей схеме:

0<a<p,

а коэффициент пульсаций заметно меньше:

В каждой из этих схем величина k_ппри E₀=E_0max не лучше, чем в обычном двухтактном выпрямителе, в других случаях еще хуже.

Схема с обратным диодом предъявляет меньшие требования к трансформатору и дросселю. По сравнению с предыдущей схемой значение критической индуктивности примерно в 1,5 раза меньше. Обе схемы используются на практике, но в каждой из них регулировка в широких пределах выходного напряжения ухудшает общие параметры выпрямителя в целом. [ 2]

4.5 Регулируемый выпрямитель с вольт – добавкой.

Схема выпрямителя с вольт – добавкой представлена на рис. 56.

Временные диаграммы представлены на рис. 57.

Отметим, что напряжение на тиристорах больше, чем на диодах.

Минимальное выпрямленное напряжение выпрямителя получается при a=p, что соответствует обычному диодному выпрямителю и равно:

E_0min=2E_max/p.

Максимальное напряжение:

E_0max=E_0minz,

где z=(W₂’+W₂“)/W₂’.

Регулировочная характеристика выпрямителя определяется формулой:

Использование схемы с вольт-добавкой позволяет улучшить характеристики выпрямленного напряжения (в частности, k_п) за счет уменьшения пределов регулировки и некоторого усложнения схемы.

Управляемый выпрямитель – Большая Энциклопедия Нефти и Газа, статья, страница 3

Управляемый выпрямитель

Cтраница 3

Управляемые выпрямители, собранные по трехфазной мостовой схеме – схеме Ларионова ( рис. 6 – 25) – теряют в сравнении с аналогичными неуправляемыми выпрямителями одно из своих положительных качеств, а именно малое значение и повышенную частоту напряжения пульсаций.  [32]

Управляемый выпрямитель собран по трехфазной мостовой схеме, где управляются только три тиристора. Для управления принята схема с полуволновыми магнитными усилителями, как наиболее простая и обеспечивающая требования к устройству. Однако такая система не – всегда обеспечивает достаточно четкую работу тиристоров с широким разбросом токов управления-спрямления при изменении температуры воздуха, а также при изменении температуры тиристоров с изменением нагрузки.  [33]

Управляемый выпрямитель, или тринистор, в отличие от полупроводникового триода, имеет не два перехода, а три. По своим свойствам он похож на газоразрядный тиратрон.  [35]

Управляемые выпрямители служат для регулирования выпрямленного напряжения посредством изменения параметров вентилей.  [36]

Силовой управляемый выпрямитель ( УВ) с системой фа-зоимпульсного управления ( СУВ) осуществляет амплитудное регулирование величины выходного напряжения.  [37]

Однофазный однополупериодный управляемый выпрямитель имеет ограниченное применение из-за значительной пульсации выпрямленного напряжения. Для сглаживания пульсаций требуется сложный сглаживающий фильтр, что усложняет схему и удорожает стоимость такого выпрямителя.  [39]

Управляемым выпрямителем называется такой, в котором изменением режима его работы можно регулировать напряжение на нагрузке при неизменном входном напряжении неременного тока. Обычно для питания маломощных радиотехнических устройств используются однофазные и двухфазные схемы однотактных управляемых выпрямителей.  [40]

Управляемым выпрямителем принято называть такой, у которого при неизменном входном напряжении можно регулировать выходное напряжение в процессе эксплуатации. Способ регулирования зависит от типа вентиля. В тиратронных и тиристорных выпрямителях регулирование осуществляется за счет изменения режима работы вентиля: меняется время протекания тока через вентиль. Возможно также управление выходным напряжением выпрямителя за счет изменения параметров вентиля: внутреннего сопротивления и падения напряжения. Такой способ регулирования применяется в выпрямителях с многоэлектродными лампами.  [41]

Управляемым выпрямителем называется такой, у которого все вентили или часть из них имеют управляющий электрод ( УЭ), а также имеется устройство для регулирования момента отпирания. Вентилями могут быть тиристоры, тиратроны, транзисторы и другие элементы.  [42]

Название управляемые выпрямители обычно относится непосредственно к тем выпрямителям, которые собраны на управляемых вентилях. Принципы действия схем выпрямления на управляемых и неуправляемых вентилях во многом подобны.  [43]

Этим управляемый выпрямитель существенно отличается от выпрямителя, в котором напряжения регулируются при помощи дополнительных устройств. Обычно это практикуется в устройствах автоматики.  [44]

Страницы:      1    2    3    4    5

Выпрямитель на тиристорах схема: тиристорный мост

Тиристор как диод

При разработке регулируемого источника питания без высокочастотного преобразователя разработчик сталкивается с такой проблемой, что при минимальном выходном напряжении и большом токе нагрузки на регулирующем элементе стабилизатор рассеивается большая мощность. До настоящего времени в большинстве случаев эту проблему решали так: делали несколько отводов у вторичной обмотки силового трансформатора и разбивали весь диапазон регулировки выходного напряжения на несколько поддиапазонов. Такой принцип использован во многих серийных источниках питания, например, УИП-2 и более современных. Понятно, что использование источника питания с несколькими поддиапазонами усложняется, усложняется также дистанционное управление таким источником питания, например, от ЭВМ.

Выходом мне показалось использование управляемого выпрямителя на тиристоре т. к. появляется возможность создания источника питания, управляемого одной ручкой установки выходного напряжения или одним управляющим сигналом с диапазоном регулировки выходного напряжения от нуля (или почти от нуля) до максимального значения. Такой источник питания можно будет изготовить из готовых деталей, имеющихся в продаже.

К настоящему моменту управляемые выпрямители с тиристорами описаны и весьма подробно в книгах по источникам питания, но практически в лабораторных источниках питания применяются редко. В любительских конструкциях они также редко встречаются (кроме, конечно, зарядных устройств для автомобильных аккумуляторов). Надеюсь, что настоящая работа поможет изменить это положение дел.

В принципе, описанные здесь схемы могут быть применены для стабилизации входного напряжения высокочастотного преобразователя, например, как это сделано в телевизорах “Электроника Ц432”. Приведенные здесь схемы могут также быть использованы для изготовления лабораторных источников питания или зарядных устройств.

Описание своих работ я привожу не в том порядке как я их проводил, а более или менее упорядочено. Сначала рассмотрим общие вопросы, затем “низковольтные” конструкции типа источников питания для транзисторных схем или зарядки аккумуляторов и затем “высоковольтные” выпрямители для питания схем на электронных лампах.

Работа тиристорного выпрямителя на емкостную нагрузку

В литературе описано большое количество тиристорных регуляторов мощности, работающих на переменном или пульсирующем токе с активной (например, лампы накаливания) или индуктивной (например, электродвигатель) нагрузкой. Нагрузкой же выпрямителя обычно является фильтр в котором для сглаживания пульсаций применяются конденсаторы, поэтому нагрузка выпрямителя может иметь емкостный характер.

Рассмотрим работу выпрямителя с тиристорным регулятором на резистивно-емкостную нагрузку. Схема подобного регулятора приведена на рис. 1.

Рис. 1.

Здесь для примера показан двухполупериодный выпрямитель со средней точкой, однако он может быть выполнен и по другой схеме, например, мостовой. Иногда тиристоры кроме регулирования напряжения на нагрузке Uн выполняют также функцию выпрямительных элементов (вентилей), однако такой режим допускается не для всех тиристоров (тиристоры КУ202 с некоторыми литерами допускают работу в качестве вентилей). Для ясности изложения предположим, что тиристоры используются только для регулирования напряжения на нагрузке Uн, а выпрямление производится другими приборами.

Принцип работы тиристорного регулятора напряжения поясняет рис. 2. На выходе выпрямителя (точка соединения катодов диодов на рис. 1) получаются импульсы напряжения (нижняя полуволна синусоиды “вывернута” вверх), обозначенные Uвыпр. Частота пульсаций fп на выходе двухполупериодного выпрямителя равна удвоенной частоте сети, т. е. 100Hz при питании от сети 50Hz. Схема управления подает на управляющий электрод тиристора импульсы тока (или света если применен оптотиристор) с определенной задержкой tз относительно начала периода пульсаций, т. е. того момента, когда напряжение выпрямителя Uвыпр становится равным нулю.

Рис. 2.

Рисунок 2 выполнен для случая, когда задержка tз превышает половину периода пульсаций. В этом случае схема работает на падающем участке волны синусоиды. Чем больше задержка момента включения тиристора, тем меньше получится выпрямленное напряжение Uн на нагрузке. Пульсации напряжения на нагрузке Uн сглаживаются конденсатором фильтра Cф. Здесь и далее сделаны некоторые упрощения при рассмотрении работы схем: выходное сопротивление силового трансформатора считается равным нулю, падение напряжения на диодах выпрямителя не учитывается, не учитывается время включения тиристора. При этом получается что подзаряд емкости фильтра Cф происходит как бы мгновенно. В реальности после подачи запускающего импульса на управляющий электрод тиристора заряд конденсатора фильтра занимает некоторое время, которое, однако, обычно намного меньше периода пульсаций Тп.

Теперь представим, что задержка момента включения тиристора tз равна половине периода пульсаций (см. рис. 3). Тогда тиристор будет включаться, когда напряжение на выходе выпрямителя проходит через максимум.

Рис. 3.

В этом случае напряжение на нагрузке Uн также будет наибольшим, примерно таким же, как если бы тиристорного регулятора в схеме не было (пренебрегаем падением напряжения на открытом тиристоре).

Здесь мы и сталкиваемся с проблемой. Предположим, что мы хотим регулировать напряжение на нагрузке почти от нуля до наибольшего значения, которое можно получить от имеющегося силового трансформатора. Для этого с учетом сделанных ранее допущения потребуется подавать на тиристор запускающие импульсы ТОЧНО в момент, когда Uвыпр проходит через максимум, т. е. tз=Tп/2. С учетом того, что тиристор открывается не моментально, а подзарядка конденсатора фильтра Cф также требует некоторого времени, запускающий импульс нужно подать несколько РАНЬШЕ половины периода пульсаций, т. е. tз<Tп/2. Проблема в том, что во-первых сложно сказать насколько раньше, т. к. это зависит от таких причин, которые при расчете точно учесть сложно, например, времени включения данного экземпляра тиристора или полного (с учетом индуктивностей) выходного сопротивления силового трансформатора. Во-вторых, даже если произвести расчет и регулировку схемы абсолютно точно, время задержки включения tз, частота сети, а значит, частота и период Tп пульсаций, время включения тиристора и другие параметры со временем могут измениться. Поэтому для того чтобы получить наибольшее напряжение на нагрузке Uн возникает желание включать тиристор намного раньше половины периода пульсаций.

Предположим, что так мы и поступили, т. е. установили время задержки tз намного меньшее Тп/2. Графики, характеризующие работу схемы в этом случае приведены на рис. 4. Заметим, что если тиристор откроется раньше половины полупериода, он будет оставаться в открытом состоянии пока не закончится процесс заряда конденсатора фильтра Cф (см. первый импульс на рис. 4).

Рис. 4.

Оказывается, что при малом времени задержки tз возможно возникновение колебаний выходного напряжения регулятора. Они возникают в том случае, если в момент подачи на тиристор запускающего импульса напряжение на нагрузке Uн оказывается больше напряжения на выходе выпрямителя Uвыпр. В этом случае тиристор оказывается под обратным напряжением и не может открыться под действием запускающего импульса. Один или несколько запускающих импульсов могут быть пропущены (см. второй импульс на рис. 4). Следующее включение тиристора произойдет когда конденсатор фильтра разрядится и в момент подачи управляющего импульса тиристор будет находиться под прямым напряжением.

Вероятно, наиболее опасным является случай, когда оказывается пропущен каждый второй импульс. В этом случае через обмотку силового трансформатора будет проходить постоянный ток, под действием которого трансформатор может выйти из строя.

Для того чтобы избежать появления колебательного процесса в схеме тиристорного регулятора вероятно можно отказаться от импульсного управления тиристором, но в этом случае схема управления усложняется или становится неэкономичной. Поэтому автор разработал схему тиристорного регулятора в которой тиристор нормально запускается управляющими импульсами и колебательного процесса не возникает. Такая схема приведена на рис. 5.

Рис. 5.

Здесь тиристор нагружен на пусковое сопротивление Rп, а конденсатор фильтра Cф и нагрузка Rн подключены через пусковой диод VDп. В такой схеме запуск тиристора происходит независимо от напряжения на конденсаторе фильтра Cф. После подачи запускающего импульса на тиристор его анодный ток сначала начинает проходить через пусковое сопротивление Rп и, затем, когда напряжение на Rп превысит напряжение на нагрузке Uн, открывается пусковой диод VDп и анодный ток тиристора подзаряжает конденсатор фильтра Cф. Сопротивление Rп выбирается такой величины чтобы обеспечить устойчивый запуск тиристора при минимальном времени задержки запускающего импульса tз. Понятно, что на пусковом сопротивлении бесполезно теряется некоторая мощность. Поэтому в приведенной схеме предпочтительно использовать тиристоры с малым током удержания, тогда можно будет применить пусковое сопротивление большой величины и уменьшить потери мощности.

Схема на рис. 5 имеет тот недостаток, что ток нагрузки проходит через дополнительный диод VDп, на котором бесполезно теряется часть выпрямленного напряжения. Этот недостаток можно устранить, если подключить пусковое сопротивление Rп к отдельному выпрямителю. Схема с отдельным выпрямителем управления, от которого питается схема запуска и пусковое сопротивление Rп приведена на рис. 6. В этой схеме диоды выпрямителя управления могут быть маломощными т. к. ток нагрузки протекает только через силовой выпрямитель.

Рис. 6.

Низковольтные источники питания с тиристорным регулятором

Ниже приводится описание нескольких конструкций низковольтных выпрямителей с тиристорным регулятором. При их изготовлении я взял за основу схему тиристорного регулятора, применяемого в устройствах для заряда автомобильных аккумуляторов (см. рис. 7). Эта схема успешно применялась моим покойным товарищем А. Г. Спиридоновым.

Рис. 7.

Элементы, обведенные на схеме (рис. 7), устанавливались на небольшой печатной плате. В литературе описано несколько подобных схем, отличия между ними минимальны, в основном, типами и номиналами деталей. В основном отличия такие:

1. Применяют времязадающие конденсаторы разной емкости, т. е. вместо 0.5mF ставят 1mF, и, соответственно, переменное сопротивление другой величины. Для надежности запуска тиристора в своих схемах я применял конденсатор на 1mF.

2. Параллельно времязадающему конденсатору можно не ставить сопротивление (3kW на рис. 7). Понятно, что при этом может потребоваться переменное сопротивление не на 15kW, а другой величины. Влияние сопротивления, параллельного времязадающему конденсатору на устойчивость работы схемы я пока не выяснил.

3. В большинстве описанных в литературе схем применяются транзисторы типов КТ315 и КТ361. Порою они выходят из строя, поэтому в своих схемах я применял более мощные транзисторы типов КТ816 и КТ817.

4. К точке соединения базы pnp и коллектора npn транзисторов может быть подключен делитель из сопротивлений другой величины (10kW и 12kW на рис. 7).

5. В цепи управляющего электрода тиристора можно установить диод (см. на схемах, приведенных ниже). Этот диод устраняет влияние тиристора на схему управления.

Схема (рис. 7) приведена для примера, несколько подобных схем с описаниями можно найти в книге “Зарядные и пуско-зарядные устройства: Информационный обзор для автолюбителей / Сост. А. Г. Ходасевич, Т. И. Ходасевич -М.:НТ Пресс, 2005”. Книга состоит из трех частей, в ней собраны чуть ли не все зарядные устройства за историю человечества.

Простейшая схема выпрямителя с тиристорным регулятором напряжения приведена на рис. 8.

Рис. 8.

В этой схеме использован двухполупериодный выпрямитель со средней точкой т. к. в ней содержится меньше диодов, поэтому нужно меньше радиаторов и выше КПД. Силовой трансформатор имеет две вторичные обмотки на переменное напряжение 15V. Схема управления тиристором здесь состоит из конденсатора С1, сопротивлений R1-R6, транзисторов VT1 и VT2, диода VD3.

Рассмотрим работу схемы. Конденсатор С1 заряжается через переменное сопротивление R2 и постоянное R1. Когда напряжение на конденсаторе C1 превысит напряжение в точке соединения сопротивлений R4 и R5, открывается транзистор VT1. Коллекторный ток транзистора VT1 открывает VT2. В свою очередь, коллекторный ток VT2 открывает VT1. Таким образом, транзисторы лавинообразно открываются и происходит разряд конденсатора C1 в управляющий электрод тиристора VS1. Так получается запускающий импульс. Изменяя переменным сопротивлением R2 время задержки запускающего импульса, можно регулировать выходное напряжение схемы. Чем больше это сопротивление, тем медленнее происходит заряд конденсатора C1, больше время задержки запускающего импульса и ниже выходное напряжение на нагрузке.

Постоянное сопротивление R1, включенное последовательно с переменным R2 ограничивает минимальное время задержки импульса. Если его сильно уменьшить, то при минимальном положении переменного сопротивления R2 выходное напряжение будет скачком исчезать. Поэтому R1 подобрано таким образом чтобы схема устойчиво работала при R2 в положении минимального сопротивления (соответствует наибольшему выходному напряжению).

В схеме использовано сопротивление R5 мощностью 1W только потому, что оно попалось под руку. Вероятно вполне достаточно будет установить R5 мощностью 0.5W.

Сопротивление R3 установлено для устранения влияния наводок на работу схемы управления. Без него схема работает, но чувствительна, например, к прикосновению к выводам транзисторов.

Диод VD3 устраняет влияние тиристора на схему управления. На опыте я проверил и убедился что с диодом схема работает устойчивее. Короче, не нужно скупиться, проще поставить Д226, коих запасы неисчерпаемы и сделать надежно работающее устройство.

Сопротивление R6 в цепи управляющего электрода тиристора VS1 повышает надежность его работы. Иногда это сопротивление ставят большей величины или не ставят вовсе. Схема без него обычно работает, но тиристор может самопроизвольно открываться под действием помех и утечек в цепи управляющего электрода. Я установил R6 величиной 51W как рекомендовано в справочных данных тиристоров КУ202.

Сопротивление R7 и диод VD4 обеспечивают надежный запуск тиристора при малом времени задержки запускающего импульса (см. рис. 5 и пояснения к нему).

Конденсатор C2 сглаживает пульсации напряжения на выходе схемы.

В качестве нагрузки при опытах регулятором использовалась лампа от автомобильной фары.

Схема с отдельным выпрямителем для питания цепей управления и запуска тиристора приведена на рис. 9.

Рис. 9.

Достоинством данной схемы является меньшее число силовых диодов, требующих установки на радиаторы. Заметим, что диоды Д242 силового выпрямителя соединены катодами и могут быть установлены на общий радиатор. Анод тиристора соединенный с его корпусом подключен к “минусу” нагрузки.

Монтажная схема этого варианта управляемого выпрямителя приведена на рис. 10.

Рис. 10.

Для сглаживания пульсаций выходного напряжения может быть применен LC-фильтр. Схема управляемого выпрямителя с таким фильтром приведена на рис. 11.

Рис. 11.

Я применил именно LC-фильтр по следующим соображениям:

1. Он более устойчив к перегрузкам. Я разрабатывал схему для лабораторного источника питания, поэтому перегрузки его вполне возможны. Замечу, что даже если сделать какую-либо схему защиты, то у нее будет некоторое время срабатывания. За это время источник питания не должен выходить из строя.

2. Если сделать транзисторный фильтр, то на транзисторе обязательно будет падать некоторое напряжение, поэтому КПД будет низкий, а транзистору может потребоваться радиатор.

В фильтре использован серийный дроссель Д255В.

Рассмотрим возможные модификации схемы управления тиристором. Первая из них показана на рис. 12.

Рис. 12.

Обычно времязадающую цепь тиристорного регулятора делают из включенных последовательно времязадающего конденсатора и переменного сопротивления. Иногда удобно построить схему так, чтобы один из выводов переменного сопротивления был подключен к “минусу” выпрямителя. Тогда можно включить переменное сопротивление параллельно конденсатору, как сделано на рисунке 12. Когда движок находится в нижнем по схеме положении, основная часть тока, проходящего через сопротивление 1.1kW поступает во времязадающий конденсатор 1mF и быстро заряжает его. При этом тиристор запускается на “макушках” пульсаций выпрямленного напряжения или немного раньше и выходное напряжение регулятора получается наибольшим. Если движок находится в верхнем по схеме положении, то времязадающий конденсатор закорочен и напряжение на нем никогда не откроет транзисторы. При этом выходное напряжение будет равно нулю. Меняя положение движка переменного сопротивления, можно изменять силу тока, заряжающего времязадающий конденсатор и, таким образом, время задержки запускающих импульсов.

Иногда требуется производить управление тиристорным регулятором не при помощи переменного сопротивления, а от какой-нибудь другой схемы (дистанционное управление, управление от вычислительной машины). Бывает, что детали тиристорного регулятора находятся под большим напряжением и непосредственное присоединение к ним опасно. В этих случаях вместо переменного сопротивления можно использовать оптрон.

Рис. 13.

Пример включения оптрона в схему тиристорного регулятора показан на рис. 13. Здесь используется транзисторный оптрон типа 4N35. База его фототранзистора (вывод 6) соединена через сопротивление с эмиттером (вывод 4). Это сопротивление определяет коэффициент передачи оптрона, его быстродействие и устойчивость к изменениям температуры. Автор испытал регулятор с указанным на схеме сопротивлением 100kW, при этом зависимость выходного напряжения от температуры оказалась ОТРИЦАТЕЛЬНОЙ, т. е. при очень сильном нагреве оптрона (оплавилась полихлорвиниловая изоляция проводов) выходное напряжение уменьшалось. Вероятно, это связано с уменьшением отдачи светодиода при нагреве. Автор благодарит С. Балашова за советы по использованию транзисторных оптронов.

Рис. 14.

При регулировке схемы управления тиристором иногда бывает полезна подстройка порога срабатывания транзисторов. Пример такой подстройки показан на рис. 14.

Рассмотрим также пример схемы с тиристорным регулятором на большее напряжение (см. рис. 15). Схема питается от вторичной обмотки силового трансформатора ТСА-270-1, дающей переменное напряжение 32V. Номиналы деталей, указанные на схеме, подобраны под это напряжение.

Рис. 15.

Схема на рис. 15 позволяет плавно регулировать выходное напряжение от 5V до 40V, что достаточно для большинства устройств на полупроводниковых приборах, таким образом, эту схему можно взять за основу при изготовлении лабораторного источника питания.

Недостатком этой схемы является необходимость рассеивать достаточно большую мощность на пусковом сопротивлении R7. Понятно, что чем меньше ток удержания тиристора, тем больше может быть величина и меньше мощность пускового сопротивления R7. Поэтому здесь предпочтительно использовать тиристоры с малым током удержания.

Заметим также следующее. Часто в схемах тиристорных регуляторов применяют пороговые элементы с неизменным порогом срабатывания. При макетировании схемы автор решил так поступить чтобы обеспечить подачу в управляющий электрод тиристора импульсов постоянной амплитуды. Попытка стабилизировать порог срабатывания транзисторной схемы управления привела к ухудшению стабильности ее работы. Поэтому от стабилизации напряжения на конденсаторе C1, при котором открываются транзисторы было решено отказаться; к точке соединения базы VT1 и коллектора VT2 подключен делитель R4R5, питающийся пульсирующим напряжением с выпрямителя на диодах VD1-VD4. В этом случае схема работает устойчиво и в ней не замечено паразитных колебаний.

Кроме обычных тиристоров в схеме тиристорного регулятора может быть использован оптотиристор. На рис. 16. приведена схема с оптотиристором ТО125-10.

Рис. 16.

Здесь оптотиристор просто включен вместо обычного, но т. к. его фототиристор и светодиод изолированы друг от друга, схемы его применения в тиристорных регуляторах могут быть и другими. Заметим, что благодаря малому току удержания тиристоров ТО125 пусковое сопротивление R7 требуется менее мощное, чем в схеме на рис. 15. Поскольку автор опасался повредить светодиод оптотиристора большими импульсными токами, в схему было включено сопротивление R6. Как оказалось, схема работает и без этого сопротивления, причем без него схема лучше работает при низких напряжениях на выходе.

Высоковольтные источники питания с тиристорным регулятором

При разработке высоковольтных источников питания с тиристорным регулятором за основу была взята схема управления оптотиристором, разработанная В. П. Буренковым (ПРЗ) для сварочных аппаратов. Для этой схемы разработаны и выпускаются печатные платы. Автор выражает благодарность В. П. Буренкову за образец такой платы. Схема одного из макетов регулируемого выпрямителя с использованием платы конструкции Буренкова приведена на рис. 17.

Рис. 17.

Детали, установленные на печатной плате обведены на схеме пунктиром. Как видно из рис. 16, на плате установлены гасящие сопротивления R1 и R2, выпрямительный мост VD1 и стабилитроны VD2 и VD3. Эти детали предназначены для питания от сети 220V. Чтобы испытать схему тиристорного регулятора без переделок в печатной плате, использован силовой трансформатор ТБС3-0,25У3, вторичная обмотка которого подключена таким образом, что с нее снимается переменное напряжение 200V, т. е. близкое к нормальному питающему напряжению платы. Схема управления работает аналогично описанным выше, т. е. конденсатор С1 заряжается через подстроечное сопротивление R5 и переменное сопротивление (установлено вне платы) до того момента, пока напряжение на нем не превысит напряжение на базе транзистора VT2, после чего транзисторы VT1 и VT2 открываются и происходит разряд конденсатора С1 через открывшиеся транзисторы и светодиод оптронного тиристора.

Достоинством данной схемы является возможность подстройки напряжения, при котором открываются транзисторы (при помощи R4), а также минимального сопротивления во времязадающей цепи (при помощи R5). Как показывает практика, иметь возможность такой подстройки весьма полезно, особенно если схема собирается в любительских условиях из случайных деталей. При помощи подстроечных сопротивлений R4 и R5 можно добиться регулировки напряжения в широких пределах и устойчивой работы регулятора.

С этой схемы я начинал свои ОКР по разработке тиристорного регулятора. В ней же и был обнаружен пропуск запускающих импульсов при работе тиристора на емкостную нагрузку (см. рис. 4). Желание повысить стабильность работы регулятора привело к появлению схемы рис. 18. В ней автор опробовал работу тиристора с пусковым сопротивлением (см. рис 5.

Рис. 18.

В схеме рис. 18. использована та же плата, что и в схеме рис. 17, только с нее удален диодный мост, т.к. здесь используется один общий для нагрузки и схемы управления выпрямитель. Заметим, что в схеме на рис. 17 пусковое сопротивление подобрано из нескольких параллельно включенных чтобы определить максимально возможное значение этого сопротивления, при котором схема начинает устойчиво работать. Между катодом оптотиристора и конденсатором фильтра включено проволочное сопротивление 10W. Оно нужно для ограничения бросков тока через опторитистор. Пока это сопротивление не было установлено, после поворота ручки переменного сопротивления оптотиристор пропускал в нагрузку одну или несколько целых полуволн выпрямленного напряжения.

На основании проведенных опытов была разработана схема выпрямителя с тиристорным регулятором, пригодная для практического использования. Она приведена на рис. 19.

Рис. 19.

Данная схема (рис. 19) может быть использована как лабораторный источник питания для конструкций на электронных лампах, для налаживания импульсных источников питания и пр. Рассмотрим особенности схемы. Оптотиристор ТО125 кроме того, что имеет относительно малый ток удержания, позволяет соединить схему управления с общим проводом, что упрощает ее наладку, дистанционное управление. Поскольку схема управления и переменное сопротивление находятся под низкими напряжениями, прикосновение к ним безопасно. Схема управления и нагрузка питаются от одного выпрямителя на диодах VD1-VD4. Питание подается на схему управления через гасящие сопротивления R1A-R1E. При налаживании выяснилось, что схема работает устойчивее, если стабилитроны VD5 и VD6 зашунтировать сопротивлением R9. Без этого сопротивления при малом выходном напряжении (регулятор в положении наибольшего сопротивления) в схеме возникали паразитные колебания. При установленном сопротивлении R9 напряжение на катоде стабилитрона VD5 имеет вид половин синусоиды, верхушки которой могут быть ограничены стабилитронами VD5 и VD6. Также оказалось, что точка соединения базы транзистора VT2 и коллектора VT1 очень чувствительна к действию наводок. Например, работу регулятора нарушало прикосновение к этой точке пальцем. После установки сопротивления R10 чувствительность схемы управления к действию наводок значительно уменьшилась. Использован силовой трансформатор ТСА-270-1 от цветных ламповых телевизоров. Схема рис. 18 была собрана на печатной плате SCR1M0, см. рис. 19.

Рис. 20.

Печатная плата SCR1M0 (рис. 20) разработана для установки на нее современных малогабаритных электролитических конденсаторов и проволочных сопротивлений в керамическом корпусе типа SQP. Автор выражает благодарность Р. Пеплову за помощь с изготовлением и испытанием этой печатной платы.

Поскольку автор разрабатывал выпрямитель с наибольшим выходным напряжением 500V, потребовалось иметь некоторый запас по выходному напряжению на случай снижения напряжения сети. Увеличить выходное напряжение оказалось возможным если пересоединить обмотки силового трансформатора, как показано на рис. 21.

Рис. 21.

Замечу также, что схема рис. 19 и плата рис. 20 разработаны с учетом возможности их дальнейшего развития. Для этого на плате SCR1M0 имеются дополнительные выводы от общего провода GND1 и GND2, от выпрямителя DC1

Разработка и налаживание выпрямителя с тиристорным регулятором SCR1M0 проводились совместно со студентом Р. Пеловым в ПГУ. C его помощью были сделаны фотографии модуля SCR1M0 и осциллограмм.

Рис. 22. Вид модуля SCR1M0 со стороны деталей

Рис. 23. Вид модуля SCR1M0 со стороны пайки

Рис. 24. Вид модуля SCR1M0 сбоку

Таблица 1. Осциллограммы при малом напряжении

№ п/п	Минимальное положение регулятора напряжения	По схеме	Примечания
1		На катоде VD5	5 В/дел 2 мс/дел
2		На конденсаторе C1	2 В/дел 2 мс/дел
3		т.соединения R2 и R3	2 В/дел 2 мс/дел
4		На аноде тиристора	100 В/дел 2 мс/дел
5		На катоде тиристора	50 В/дел 2 мс/де

Таблица 2. Осциллограммы при среднем напряжении

№ п/п	Среднее положение регулятора напряжения	По схеме	Примечания
1		На катоде VD5	5 В/дел 2 мс/дел
2		На конденсаторе C1	2 В/дел 2 мс/дел
3		т.соединения R2 и R3	2 В/дел 2 мс/дел
4		На аноде тиристора	100 В/дел 2 мс/дел
5		На катоде тиристора	100 В/дел 2 мс/дел

Таблица 3. Осциллограммы при максимальном напряжении

№ п/п	Максимальное положение регулятора напряжения	По схеме	Примечания
1		На катоде VD5	5 В/дел 2 мс/дел
2		На конденсаторе C1	1 В/дел 2 мс/дел
3		т.соединения R2 и R3	2 В/дел 2 мс/дел
4		На аноде тиристора	100 В/дел 2 мс/дел
5		На катоде тиристора	100 В/дел 2 мс/дел

По ходу налаживания схемы была выявлена ее склонность к паразитным колебаниям “выбросам” при малом (менее 100V) выходном напряжении. Т. е. в течение некоторого времени регулятор работает нормально и дает, скажем, 30V выходного напряжения, потом дает выброс вольт в 400, потом снова работает нормально, потом снова выброс и т. д. Возникло подозрение, что это явление возникает из-за того, что тиристор не успевает закрыться если он был открыт в самом конце полупериода. Тогда он может оставаться некоторое время открытым и пропустить ВЕСЬ следующий полупериод.

Чтобы избавиться от этого недостатка схема регулятора была изменена. Было установлено два тиристора – каждый на свой полупериод. С этими изменениями схема испытывалась несколько часов и “выбросов” замечено не было.

Источник: http://shemu.ru/266-vypryamiteli-s-tiristornym-regulyatorom-napryazheniya

Мостовая схема параллельного тиристорного инвертора. Принцип работы схемы

В цепях постоянного тока выключение тиристора обеспечивается путём включения параллельно тиристору ранее заряженного конденсатора с напряжением, полярность которого обратна по отношению к тиристору (принудительная коммутация). Рис. 2.

Рис. 2 Мостовая схема параллельного тиристорного инвертора

По способу включения конденсатора С с нагрузкой тиристорные инверторы делят на: параллельные, последовательные и последовательно-параллельные.

Принцип действия мостового инвертора (рис. 2):

Тиристоры открываются попарно (VS1 и VS3, VS2 и VS4) на время равное Т / 2 под воздействием положительных импульсов тока, которые подаются от схемы управления в управляющие электроды тиристоров. Выходной ток инвертора распределяется между нагрузкой и конденсатором, заряжая конденсатор полярностью, указанной на рисунке 2 без скобок. При t = T/2 схема управления посылает импульсы и включает тиристоры VS2 и VS4. Конденсатор оказывается закороченным. Ток заряда конденсатора, протекая навстречу анодному току тиристоров VS1 и VS3, уменьшает его до 0 практически мгновенно из-за малости сопротивления в контуре разряда конденсатора через тиристоры.

После падения анодного тока тиристоров VS1 и VS3 до 0 к ним прикладывается обратное напряжение, равное напряжению на конденсаторе. VS1 и VS3 запираются. Конденсатор перезаряжается через VS2 и VS4, приобретая противоположную. Полярность, необходимую для осуществления коммутации на следующем полупериоде, когда включаются VS1 и VS3. Перезаряд конденсатора должен быть медленным.

Контрольные вопросы:

1. Что такое тиристорный инвертор?

2. Какие элементы в качестве коммутационных использует в тиристорных инверторах?

3. Где применяют тиристорные инверторы?

4. Принцип работы инвертора тока и инвертора напряжения?

5. Какое назначение дросселя на входе схемы инвертора тока?

6. Зачем необходим конденсатор, подключенный параллельно к источнику питания, в схеме инвертора напряжения?

7. В чем заключается главная проблема при проектировании инверторов?

8. Что такое принудительная коммутация, т.е. как осуществляется выключение тиристора в цепях постоянного тока?

ИНВЕРТОРЫ, ВЕДОМЫЕ СЕТЬЮ

Как уже отмечалось, инвертированием называется процесс преобразования энергии постоянного тока в энергию переменного тока. Если при этом приемная часть такого преобразователя (нагрузка) не имеет других источников питания, то инвертор называется автономным. Если же инвертор преобразует энергию постоянного тока и отдает ее в сеть, где есть другие источники, то он называется инвертором, ведомым сетью (ИВС), или просто ведомым.

ИВС выполняют практически по таким же схемам, что и управляемые выпрямители. На рис. 1, а показана простейшая схема однофазного двухполупериодного ИВС. В качестве источника энергии используется обычная машина постоянного тока (МПТ), которая может работать в режиме как двигателя, так и генератора.

Рис. 1. Однофазный ведомый инвертор (а) и диаграммы его работы (б-д)

Выходным звеном инвертора, работающего на сеть переменного тока, является трансформатор, параметры которого (количество обмоток и число витков) определяют значение и число фаз получаемого переменного напряжения.

Для получения такого напряжения необходимо обеспечить периодический переход тока из одной обмотки в другую. Это достигается путем прерывания постоянного тока и распределения его по фазам трансформатора с помощью управляемых вентилей.

Чтобы изменить направление потока энергии, следует изменить знак мощности , развиваемой выпрямителем.

Так как направление тока изменить нельзя вследствие односторонней проводимости тиристоров, то изменить знак Pd можно только изменением знака , что достигается в управляемом выпрямителе увеличением угла управления

При выпрямлении источником энергии является сеть, поэтому при кривая тока , потребляемого от сети, совпадает по фазе с напряжением питания (рис. 1,б). Если , то форма тока близка к прямоугольной, тиристор VD1 работает в первом полупериоде, VD2 — во втором и машина работает в двигательном режиме (рис. 1, в, полярность на клеммах указана на рис. 1, а).

При работе схемы в качестве инвертора источником питания служит машина постоянного тока, причем полярность на ее клеммах — обратная (на рис. 1, а в скобках).

Изменение полярности источника постоянного тока одно из обязательных условий перехода схемы в режим инвертирования. При этом фазовый сдвиг между составит (рис. 1,г), а тиристоры будут работать в обратной последовательности: в первом полупериоде — VD2, во втором — VD1 (рис. 1, д).

Таким образом, тиристоры находятся в открытом состоянии при отрицательной полярности напряжений вторичных обмоток трансформатора, при этом осуществляются поочередное подключение обмоток трансформатора через дроссель к источнику постоянного тока и передача энергии в сеть.

Ранее проводивший тиристор запирается под действием обратного напряжения сети со стороны вторичных обмоток, отсюда и название инвертора — ведомый.

К ранее проводившему тиристору при отпирании очередного прикладывается обратное напряжение, равное сумме напряжений двух вторичных обмоток только в том случае, если очередной тиристор отпирается в момент, когда на подключенной к нему обмотке имеет место напряжение положительной полярности. Т. е. реальное значение угла а должно быть меньше п на некоторый угол , иначе говоря , или

, или (рис. 2).

Рис. 2. Диаграмма работы тиристора в ИВС

Если же очередной тиристор будет отпираться при , то условие запирания ранее проводившего тиристора не будет выполнено, он останется открытым, будет создана цепь короткого замыкания источника постоянного тока через вторичные обмотки трансформатора и ИВС выйдет из строя. Такое явление называется опрокидыванием инвертора.

Таким образом, второе условие перехода схемы в режим инвертирования — протекание тока через тиристоры при отрицательном напряжении на обмотках.

Трехфазные инверторы применяются значительно чаще чем одно­фазные. Схема трехфазного ИВС подобна данной схеме, только вместо нагрузки последовательно с дросселем включается источник постоянного тока, а выходной частью схемы служит первичная обмотка трансформатора, включенная на ведомую сеть. Характеристики и параметры трехфазного ИВС аналогичны однофазному..34эм.03.12.14г.

Лекция № 6

«Силовые схемы полупроводниковых преобразователей»(ПП)

В основе всех силовых ПП лежат трехфазные мостовые или, реже, лу­чевые (нулевые) вентильные группы (рис. 9.7).

Силовая схема трехфазного мостового управляемого выпрямителя и трехфазного ведомого сетью инвертора состоят из одной мостовой вен­тильной группы. При этом силовые схемы выпрямителя и инвертора не отличаются между собой (рис. 9.7, б),

Рис. 9.7. Вентильные группы: а – лучевые; б – мостовые

Преобразователь частоты со звеном постоянного тока состоит из двух мостовых вентильных групп, включенных последовательно, одна из кото­рых работает в режиме выпрямителя, а другая – инвертора.

В качестве вы­прямителя применяют неуправляемый или управляемый выпрямитель, в качестве инвертора – автономный или ведомый инвертор.

Силовая схема двухзвенного преобразователя частоты на базе ведомого инвертора пред­ставлена на рис. 9.8.

Рис. 9.8, ППЧ со звеном постоянного тока на базе ВИ; 1 – управляемый выпрямитель; 2 – ведомый инвертор; 3 – дроссель

Данный преобразователь является обратимым, т.е. может проводить электроэнергию в обоих направлениях.

Двухзвенные преобразователи на базе Автономного Инвертора сложнее и дороже, однако могут работать на сеть с любой нагрузкой и не требуют источника ЭДС в питающей сети.

Принципиальная схема силовой части двухзвенного ПП на базе АИ представлена на рис. 9.9.

Рис. 9.9. ППЧ со звеном постоянного тока на базе АИ: 1 – неуправляемый выпрямитель;2 – автономный инвертор напряжения

Силовая схема автономного инвертора состоит из трех вентильных мостов.

Два диодных моста работают в режиме неуправляемых выпрямите­лей, а мост на транзисторах – в режиме автономного инвертора.

Второй неуправляемый мостовой выпрямитель на диодах, включенный встречно параллельно инвертору, необходим для исключения электрического пробоя транзисторов при их коммутации.

Конденсатор в звене постоянного тока является для преобразователя источником напряжения.

Непосредственные полупроводниковые преобразователи частоты (ППЧ) могут проводить электрическую энергию в обоих направлениях, т.е. являются обратимыми.

КПД у данных преобразователей несколько выше, чем у двухзвенных.

Недостатком является ограничение величины выходной частоты, как правило, на уровне 30 — 40 % от входной.

Кроме того, общее количество вентилей у данных преобразователей выше, что повышает их стоимость, усложняет систему управления, повышает массу и габариты.

По схеме соединения силовой цепи непосредственные ППЧ могут выполняться с нулевыми (лучевыми) или мостовыми вентильными группа­ми.

Принципиальная схема преобразователя с лучевыми вентильными группами приведена на рис. 9.10.

Рис. 9.10. Непосредственный ППЧ с нулевыми вентильными группами

Силовая схема непосредственного ППЧ с нулевыми вентильными группами содержит 18 тиристоров, объединенных в шесть вентильных групп, включенных попарно встречно-параллельно.

Достоинства непо­средственных ППЧ, выполненных по схеме с нулевыми вентильными группами, заключаются в :

-относительно малом числе тиристоров,

-простоте силовой схемы и системы управления,

-возможности включения нагрузки в трехфазную группу без применения многообмоточного трансформатора.

На рис. 9.11 представлена силовая схема непосредственного ППЧ, выполненного на базе шести мостовых вентильных групп.

Рис. 9.11. Непосредственный ППЧ с мостовыми вентильными группами

К достоинствам непосредственных ППЧ, выполненных с использова­нием трехфазных мостовых вентильных групп, следует отнести то, что амплитуда пульсаций в кривой выходного напряжения, по сравнению с трехфазной нулевой схемой, уменьшается примерно в два раза при од­новременном увеличении вдвое частоты пульсаций.

Это существенно по­вышает качество выходного напряжения, позволяя на выходе преобразо­вателя получить более высокое значение частоты.

Однако, из-за образова­ния короткозамкнутых контуров, в преобразователе данного типа недопустима гальваническая связь между цепями нагрузки отдельных фаз. Поэтому в схемах непосредственных ППЧ с мостовыми вентильными группами для исключения контуров короткого замыкания, возникающих при коммутации вентилей, необходимо обеспечивать потенциальное раз­деление фаз за счет применения силовых трансформаторов на входе или выходе преобразователей.31эм.01.12.14г.32.эм.05.12.14г.

Лекция № 7

Управление асинхронными двигателями(АД) с использованием тиристорных преобразователей частоты(ТПЧ)

В электроприводе ТПЧ в основном служат для регулирования частоты тока, поступающего на статор АД.

Изменяющийся по частоте ток приводит к изменению угловой скорости поля статора, в результате пропорционально изменяется угловая скорость ротора. Плавное изменение частоты тока статора и широкий диапазон ее изменения позволяют плавно изменять угло­вую скорость АД в широких пределах.

Источник: https://studopedia.ru/5_105484_mostovaya-shema-parallelnogo-tiristornogo-invertora-printsip-raboti-shemi.html

Способы и схемы управления тиристором или симистором

Тиристоры нашли широкое применение в полупроводниковых устройствах и преобразователях. Различные источники питания, частотные преобразователи, регуляторы, возбудительные устройства для синхронных двигателей и много других устройств строились на тиристорах, а в последнее время их вытесняют преобразователи на транзисторах. Основной задачей для тиристора является включение нагрузки в момент подачи управляющего сигнала. В этой статье мы рассмотрим, как управлять тиристорами и симисторами.

Определение

Тиристор (тринистор) — это полупроводниковый полууправляемый ключ. Полууправляемый — значит, что вы можете только включать тиристор, отключается он только при прерывании тока в цепи или если приложить к нему обратное напряжение.

Он, подобно диоду, проводит ток только в одном направлении. То есть для включения в цепь переменного тока для управления двумя полуволнами нужно два тиристора, для каждой по одному, хотя не всегда. Тиристор состоит из 4 областей полупроводника (p-n-p-n).

Другой подобный прибор называется симистор — двунаправленный тиристор. Его основным отличием является то, что ток он может проводить в обе стороны. Фактически он представляет собой два тиристора соединённых параллельно навстречу друг другу.

Основные характеристики

Как и любых других электронных компонентов у тиристоров есть ряд характеристик:

• Падение напряжения при максимальном токе анода (VT или Uос).

• Прямое напряжение в закрытом состоянии (VD(RM) или Uзс).

• Обратное напряжение (VR(PM) или Uобр).

• Прямой ток (IT или Iпр) – это максимальный ток в открытом состоянии.

• Максимально допустимый прямой ток (ITSM) — это максимальный пиковый ток в открытом состоянии.

• Обратный ток (IR) — ток при определенном обратном напряжении.

• Постоянный ток в закрытом состоянии при определенном прямом напряжении (ID или Iзс).

• Постоянное отпирающее напряжение управления (VGT или UУ).

• Ток управления (IGT).

• Максимальный ток управления электрода IGM.

• Максимально допустимая рассеиваемая мощность на управляющем электроде (PG или Pу)

Принцип работы

Когда на тиристор подают напряжение он не проводит ток. Есть два способа включит его – подать напряжение между анодом и катодом достаточное для открытия, тогда его работа ничем не будет отличаться от динистора.

Другой способ – это подать кратковременный импульс на управляющий электрод. Ток открытия тиристора лежит в пределах 70-160 мА, хотя на практике эта величина, как и напряжение которое нужно приложить к тиристору зависит от конкретной модели и экземпляра полупроводникового прибора и даже от условий, в которых он работает, таких, например, как температура окружающей среды.

Кроме управляющего тока, есть такой параметр как ток удержания — это минимальный ток анода для удержания тиристора в открытом состоянии.

После открытия тиристора управляющий сигнал можно отключать, тиристор будет открыт до тех пор, пока через него протекает прямой ток и подано напряжение. То есть в цепи переменного тиристор будет открыт в течении той полуволны напряжение которой смещает тиристор в прямом направлении. Когда напряжение устремится к нулю, снизится и ток. Когда ток в цепи упадет ниже величины тока удержания тиристора — он закроется (выключится).

Полярность управляющего напряжения должна совпадать с полярностью напряжения между анодом и катодом, что вы наблюдаете на осциллограммах выше.

Управление симистором аналогично хоть и имеет некоторые особенности. Для управления симистором в цепи переменного тока нужно два импульса управляющего напряжения — на каждую полуволну синусоиды соответственно.

После подачи управляющего импульса в первой полуволне (условно положительной) синусоидального напряжения ток через симистор будет протекать до начала второй полуволны, после чего он закроется, как и обычный тиристор. После этого нужно подать еще один управляющий импульс для открытия симистора на отрицательной полуволне. Это наглядно проиллюстрировано на следующих осциллограммах.

Полярность управляющего напряжения должна соответствовать полярности приложенного напряжения между анодом и катодом. Из-за этого возникают проблемы при управлении симисторами с помощью цифровых логических схем или от выходов микроконтроллера. Но это легко решается путем установки симисторного драйвера, о чем мы поговорим позже.

Распространенные схемы управления тиристорами или симисторами

Самой распространенной схемой является симисторный или тиристорный регулятор.

Здесь тиристор открывается после того как на конденсаторе будет достаточная величина для его открытия. Момент открытия регулируется с помощью потенциометра или переменного резистора. Чем больше его сопротивление — тем медленнее заряжается конденсатор. Резистор R2 ограничивает ток через управляющий электрод.

Эта схема регулирует оба полупериода, то есть вы получаете полную регулировку мощности почти от 0% и почти до 100%. Это удалось достичь, установив регулятор в диодном мосте, таким образом регулируется одна из полуволн.

Упрощенная схема изображена ниже, здесь регулируется лишь половина периода, вторая полуволна проходит без изменения через диод VD1. Принцип работы аналогичен.

Симисторный регулятор без диодного моста позволяет управлять двумя полуволнами.

По принципу действия почти аналогична предыдущим, но построена на симисторе с её помощью регулируются уже обе полуволны. Отличия заключаются в том, что здесь импульс управления подаётся с помощью двунаправленного динистора DB3, после того как конденсатор зарядится до нужного напряжения, обычно это 28-36 Вольт. Скорость зарядки также регулируется переменным резистором или потенциометром. Такая схема реализована в большинстве бытовых диммеров.

Интересно:

Такие схемы регулировки напряжения называется СИФУ — система импульсного фазового управления.

На рисунке выше изображен вариант управления симистором с помощью микроконтроллера, на примере популярной платформы Arduino. Симисторный драйвер состоит из оптосимистора и светодиода. Так как в выходной цепи драйвера установлен оптосимистор на управляющий электрод всегда подаётся напряжение нужной полярности, но здесь есть некоторые нюансы.

Дело в том, что для регулировки напряжения с помощью симистора или тиристора нужно подавать управляющий сигнал в определенный момент времени, так чтобы срез фазы происходил до нужной величины. Если наугад стрелять управляющими импульсами — схема работать конечно будет, но регулировок добиться не выйдет, поэтому нужно определять момент перехода полуволны через ноль.

Так как для нас не имеет значения полярность полуволны в настоящий момент времени — достаточно просто отслеживать момент перехода через ноль. Такой узел в схеме называют детектор нуля или нуль-детектор, а в англоязычных источниках «zero crossing detector circuit» или ZCD. Вариант такой схемы с детектором перехода через ноль на транзисторной оптопаре выглядит следующим образом:

Оптодрайверов для управления симисторами есть множество, типовые – это линейка MOC304x, MOC305x, MOC306X, произведенные компанией Motorola и другими. Более того – эти драйверы обеспечивают гальваническую развязку, что убережет ваш микроконтроллер в случае пробоя полупроводникового ключа, что вполне возможно и вероятно. Также это повысит безопасность работы с цепями управления, полностью разделив цепь на «силовую» и «оперативную».

Заключение

Мы рассказали базовые сведения о тиристорах и симисторах, а также управлении ими в цепях с «переменкой». Стоит отметить, что мы не затрагивали тему запираемых тиристоров, если вас интересует этот вопрос – пишите комментарии и мы рассмотрим их подробнее. Также не были рассмотрены нюансы использования и управления тиристорами в силовых индуктивных цепях. Для управления «постоянкой» лучше использовать транзисторы, поскольку в этом случае вы решаете, когда ключ откроется, а когда он закроется, повинуясь управляющему сигналу…

Алексей Бартош

Источник: http://electrik.info/main/praktika/1490-sposoby-i-shemy-upravleniya-tiristorom-ili-simistorom.html

9zip.ru Радиотехника, электроника и схемы своими руками Тиристорные регулируемые выпрямители
Простейшее мощное зарядное устройство можно собрать с применением силовых тиристоров. В подобных схемах они выполняют функцию выпрямителей, к которым подведено фазовое регулирование.
Как известно, тиристор открывается при протекании тока через управляющий электрод. Величины напряжения и тока можно найти в справочниках и даташитах. Силовым тиристорам для открытия требуется импульс, что делает управление экономичным, но усложняет схему. Закрывается тиристор, как и симистор, сам, на нуле синусоиды.
Так как мы рассматриваем простейшие схемы, то рассмотрим вариант обычного фазового регулирования, который подойдёт для проверки. Первый вариант — с трансформатором, имеющим две вторичных силовых обмотки (или одну со средней точкой). В этом случае требуется всего два выпрямительных элемента, роль которых и выполняют тиристоры. Силовая часть отмечена на схеме красным цветом.

Так как мощные зарядные устройства требуются, как правило, для высоковольтных аккумуляторных батарей, то получать низкое напряжение управления с силовой вторичной обмотки не выгодно по причине рассеивания большой мощности на гасящем резисторе, который также выполняет функции регулировочного. Поэтому для питания цепей управления, помеченных на схеме зелёным цветом, имеется дополнительная обмотка, которую легко можно намотать монтажным проводом на любой части трансформатора. Количество витков следует подобрать таким, чтобы напряжение соответствовало паспортному на конкретный тиристор.
Фазовое регулирование работает очень просто. Через регулировочный резистор R1 заряжаются конденсаторы С1 и C2. Время их заряда зависит от ёмкости и сопротивления резистора. Это время и определяет момент открытия тиристора. Чем меньше сопротивление, тем быстрее зарядится конденсатор и тем раньше на данном полупериоде откроется тиристор, и тем больший ток получит нагрузка. Для тиристоров Т161 понадобились конденсаторы на 100 мкФ и резистор на 33 Ом. Обрати внимание, что ток диодов моста DB1, мощность резистора R1, ток диодов D1 и D2 должны быть соответствующими токам управления тиристоров.
Схема мощного регулируемого зарядного устройства для трансформатора с одной силовой обмоткой будет отличаться лишь тем, что здесь требуется полноценный мост из четырёх выпрямительных элементов. В качестве двух из них используем силовые диоды VD1 и VD2. Управляющая часть схемы остаётся прежней.

В случае же, если напряжение силовой обмотки невысокое, то напряжение для управления тиристорами регулятора можно брать с неё же.
Как уже было сказано, эти схемы годятся лишь для проверки работы тиристорных регуляторов; такое управление допустимо лишь на сравнительно малых токах. Для управления мощными силовыми тиристорами, работающими на больших токах, управление следует делать импульсным. Возможная схема такого управления представлена ниже:

Однопереходный транзистор здесь может быть заменён аналогом из двух биполярных. Он открывается, когда напряжение на конденсаторе C1 достигнет определённого значения, а это время определяется, как и в предыдущей схеме, ёмкостью и сопротивлением. Для того, чтобы импульс управления получился токовым, добавлен транзистор VT2. Трансформатор должен иметь соотношение обмоток 1:1 и быть импульсным, желательно — на пермаллое. Фазировка обмоток — такая, какая была на оригинальной схеме из интернета, и, возможно, здесь есть ошибка. Для управления двумя тиристорами следует добавить на этот трансформатор ещё одну обмотку.

Источник: https://9zip.ru/home/tiristornye_reguliruemye_vypryamiteli.htm

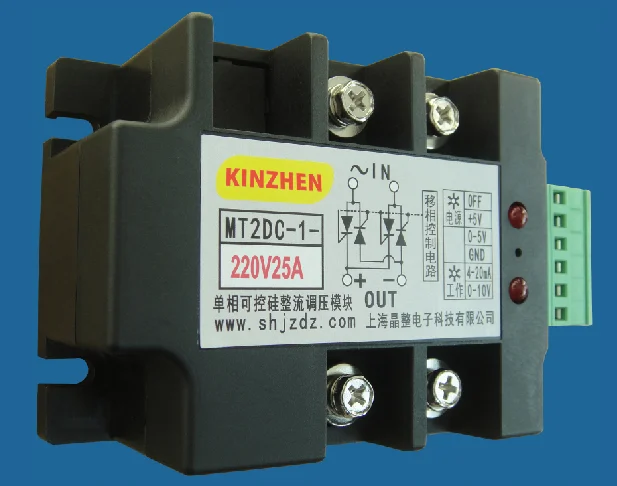

Управляемые выпрямители для питаний обмоток возбуждения тягового генератора

Управляемые кремниевые выпрямители предназначены для преобразования переменного тока, вырабатываемого дизель-генератором тепловоза, в регулируемое напряжение постоянного тока для питания обмоток возбуждения тягового и вспомогательного генераторов маневровых и магистральных тепловозов.

 Разработчик: ООО «Электро СИ», Москва.

Особенности:

двухканальный выпрямитель В-ТПП-220-110-У2 предназначен для использования на маневровом (ТЭМ28) и магистральном (3ТЭ25К2М) тепловозах, производства Брянского машиностроительного завода;

одноканальный выпрямитель В-ОПП-220-200-У2 предназначен для использования на магистральном тепловозе 2ТЭ25КМ. Выпрямитель содержит диод, обеспечивающий развязку аккумулятора ТПС от зарядного устройства, и рассчитанный на ток 150 А и напряжение 110 В. Выпрямитель обеспечивает диодный (аварийный) режим работы при выходе из строя силовых тиристоров и сборке соответствующей схемы в тепловозе;

управляемые выпрямители обеспечивают передачу во внешнюю систему управления сигналов синхронизации со входным напряжением, сигнала о перегреве радиатора и сигнала положения двери;

регулировка выходного напряжения осуществляется внешними сигналами управления от системы управления тепловоза.

Технические характеристики:

	В-ТПП-220-110-У2	В-ОПП-220-200-У2
Число фаз входного напряжения	3	1
Действующее значение входного напряжения, В	80-420	85-250
Частота напряжения питания, Гц	30-105	77-220
Количество каналов выходного выпрямленного напряжения	2	1
Выходной ток канала, А (среднее значение)	220	220
Выходное напряжение, В (среднее значение)	2×110	200
Суммарная выходная мощность, кВт	48,4	44
Габаритные размеры, мм	670*300*320
Масса, кг, не более	40
Охлаждение	воздушное принудительное

Серфтификаты соответствия:

 Сертификат соответствия выпрямителя управляемого одноканального В-ОПП-220-200-У2 системы добровольной сертификации железнодорожного транспорта и транспортного строительства:



Сертификат соответствия выпрямителя управляемого одноканального В-ОПП-220-200-У2 таможенного союза:





Что такое выпрямитель? – Caswell Inc

Источники питания бывают всех размеров и типов. Это поможет вам определить, какие из них подходят для гальваники и анодирования, а какие нет.

Источники питания или выпрямители Термин «выпрямитель» использовался для описания источников питания в XIX веке. Электроника еще не была изобретена, поэтому источников питания в том виде, в каком мы их знаем, не существовало. Несмотря на то, что он не использовался в течение 100 лет, название «выпрямитель» прижилось, а источники питания, используемые для гальваники и анодирования, в промышленности называют его таковым.

Регулируемые и нерегулируемые источники питания Стабилизированный источник питания имеет схему, чтобы поддерживать на выходе определенное значение при изменении нагрузки на источник питания. Нерегулируемый источник питания не имеет этой схемы, поэтому его выход будет изменяться при изменении нагрузки. Типичным примером регулируемого источника питания может служить ваш персональный компьютер. Автомобильное зарядное устройство может быть примером источника питания без регулирования.

Регулируемые и нерегулируемые блоки питания

Регулируемый источник питания имеет элемент управления, позволяющий пользователю регулировать его выходную мощность, а нерегулируемый источник питания – нет.Блок питания вашего компьютера не регулируется, как и зарядное устройство. Все выпрямители для гальваники и анодирования регулируются, как и блоки питания лабораторного электронного оборудования. Для всех целей гальваники и анодирования требуется регулируемый источник питания.

Регулирование электропитания, методы CV и CC

Обычно используются два метода регулирования: постоянное напряжение (CV) и постоянный ток (CC). Регулирование постоянного напряжения (CV) имеет средства для измерения собственного выходного напряжения и схему, которая сравнивает его с опорным напряжением, установленным пользователем (ручка Volts).Регулировка достигается за счет того, что источник питания постоянно регулирует свое выходное напряжение, чтобы оно соответствовало заданному пользователем заданию. Отсюда и название «Постоянное напряжение». Это будет работать до максимального допустимого тока источника питания, называемого его пределом тока. Регулятор постоянного тока (CC) имеет средства для измерения выходного тока и схему для сравнения этого тока с эталонным током, установленным пользователем (ручка Amps). Регулирование также достигается за счет источника питания постоянно регулировочного свое выходное напряжение, но на этот раз, так что выходной ток соответствует установленному опорному пользователя тока.Отсюда и название «Постоянный ток». Это регулирование поддерживается до максимального напряжения, на которое способен источник питания, этот предел называется максимальным соответствием напряжения источника питания. Источники питания лабораторного типа часто имеют оба типа регулирования и могут работать в режимах CV или CC. Примеры этого – выпрямители CV / CC Caswell на 3 и 30 ампер.

Источники питания для гальванических покрытий

Блок питания

A CC – это, безусловно, самый простой и лучший тип для использования в любом покрытии.Многие электрические проблемы, с которыми сталкиваются новые пластины, можно полностью избежать, используя CC. Не последняя из этих проблем – это покрытие при постоянном токе; по мере продолжения процесса нанесения покрытия происходят небольшие изменения электрических характеристик установки для нанесения покрытия, которые вызывают значительные изменения в токе покрытия. Это, в свою очередь, может вызвать неравномерную толщину покрытия и плохую адгезию покрытия. Эти изменения неизбежны, и при работе в режиме CC источник питания автоматически компенсирует их, не требуя никаких действий или настроек со стороны платера.По этой причине Caswell Inc. рекомендует использовать CC для любых гальванических применений.

Источники питания для анодирования

Блок питания

A CC также имеет большие преимущества при анодировании. Поскольку анодирование является изолятором, изменения электрических характеристик во время процесса намного больше, чем при нанесении покрытия. Операция CC обеспечивает однородную структуру пор анодирования вплоть до основного металла. Это способствует равномерному и глубокому проникновению красителя, а единообразная структура пор обеспечивает более красивый и более прочный анодированный вид, чем если бы поры были искажены изменениями силы тока.По этой причине Caswell Inc. рекомендует использовать CC для любых приложений анодирования.

Kubota Регулируемая плата блока питания с фильтром выпрямителя для DAC AMP P7 Электронные компоненты и полупроводники Прочие электронные компоненты

Kubota Регулируемая плата блока питания с фильтром выпрямителя для DAC AMP P7 Электронные компоненты и полупроводники Другие электронные компоненты

Плата блока питания с регулируемым фильтром выпрямителя Kubota для DAC AMP P7

Регулируемая плата источника питания с фильтром выпрямителя Kubota для DAC AMP P7, заводская версия может измениться, материнская плата конденсатора отличается, изображение – изображение старой версии.AMP P7 Плата источника питания с регулируемым фильтром выпрямителя Kubota для ЦАП, Плата источника питания с регулируемым фильтром выпрямителя Kubota для DAC AMP P7, бизнес и промышленность, электрическое оборудование и материалы, электронные компоненты и полупроводники, другие электронные компоненты.

• Удерживает ли вас плохая кредитоспособность от владения домом?

  TruPath Float ™ – это самая быстрая и самая доступная программа по ремонту ипотечных кредитов в стране.

  Почему TruPath Credit? Бесплатная консультация

«Мы уже много лет боремся с получением кредита. Я был так благодарен за то, что подключился к TruPath. Меня научили тому, что я сделал, чтобы создать свою проблему, и как правильно двигаться вперед. Четкий, пошаговый план с легко достижимыми целями ».

«Моя жена и я были в процессе покупки нашего первого дома, и нам нужно было повысить наш кредитный рейтинг, чтобы претендовать на лучшую ипотеку.Мы не совершали многих классических финансовых ошибок, таких как просрочка платежей, большой остаток на кредитных картах и ​​банкротство, и не знали, как быстро поднять наши результаты. Проработав всего несколько месяцев с Брук Пакстон, мой результат увеличился на 58 баллов !! Мы не можем более настоятельно рекомендовать TruPath Credit. Брук была невероятно знающей и отзывчивой на наши вопросы, а также смогла повысить наши оценки с помощью простых и простых в использовании стратегий. Спасибо, TruPath! »

«TruPath действительно готов помочь.Они действительно знают, как повысить кредитоспособность клиента. Пока клиент следует своему плану действий, его кредитные рейтинги растут ». Щелкните для просмотра видео.

«Я БОЛЬШОЙ сторонник TruPath! Они буквально изменили мой бизнес. Приятно иметь делового партнера, которому я могу доверять. Я – фанат!” Нажмите, чтобы посмотреть видео-отзыв.

«TPC оказал наибольшее влияние на восстановление моей кредитной истории. После службы в армии у меня возникли долги и проблемы с кредитом.Мне было нелегко перейти к гражданской жизни. Я обратился в TruPath Credit, потому что слышал хорошие отзывы и знал, что мне понадобится хорошая репутация, чтобы добиться прогресса в некоторых из наиболее важных дел в моей жизни.

Персонал очень услужливый и профессиональный. Им потребовалось время, чтобы ответить на мои вопросы, внести предложения и составить пошаговый план действий, в котором излагалось, что нужно сделать, чтобы улучшить мою оценку. Ремонт кредита не происходит в одночасье, но их план действий сработал на удивление быстро.Промедление было для меня настоящей борьбой, но я рад, что нашел время.

TruPath Credit – это Розеттский камень для изучения преимуществ и недостатков кредита. Просто, эффективно и действенно ».

«TruPath был глотком свежего воздуха для меня и моей команды. Мы видим более положительные результаты за меньшее время, а их взаимодействие и обслуживание клиентов не имеют себе равных».

«Ремонт кредита всегда пугает, но Брук была великолепна и сделала все так просто.Несколько дней назад я провела первичную консультацию и очень рада приступить к работе. Она ответила на все мои вопросы и многое другое. Я настоятельно рекомендую работать с Брук в TruPath Credit! »

«Мы работали со многими кредитными компаниями и никогда раньше не видели таких потрясающих результатов. TruPath поддерживает нас на протяжении всего процесса ».

«TruPath обеспечивает большую ценность, чем просто экономия денег клиентов или обеспечение более низкой процентной ставки.Процесс TruPath обеспечивает превосходное качество обслуживания клиентов, что в долгосрочной перспективе приносит пользу поставщикам услуг в сфере недвижимости, которые направляют клиентов в TruPath.

«Эти парни потрясающие. Мне так сильно помогло выйти из БК. Я начал примерно в августе 2017 года. Мой кредит за 6 месяцев вырос примерно на 130 пунктов. Это был хороший опыт. Они полезны и знают свое дело. Я очень рекомендую этих ребят. Они помогают с вашим планом действий и следят за вами, а также следят за тем, чтобы вы соблюдали правильный график и делали все необходимое для достижения результатов.”🙂

«Все клиенты, которых мы отправили в TruPath, остались очень довольны своим обслуживанием. Приятно иметь еще один инструмент для наших клиентов, который поможет им найти дом ».

«Очень знающий, очень услужливый и дружелюбный! Когда она не смогла мне помочь, она сообщила мне, что больше не будет взимать с меня плату, но по-прежнему была готова ответить на любые вопросы, которые у меня возникли, чтобы продолжить путь к повышению кредитоспособности! »

«Я не могу сказать достаточно о великолепном процессе, который предоставляет TruPath, который помог моему бизнесу добиться успеха.”

«Мне всегда хотелось, чтобы кто-нибудь объяснил мне этот процесс. Я всегда благодарен TruPath Credit и их усилиям, направленным не только на исправление отрицательных моментов в моем кредите, но и на то, чтобы научить меня, как извлечь выгоду из стратегии высокого кредитного рейтинга ».

«Когда я начал работать с ними 6 месяцев назад, мне только что отказали в жилищном кредите, я сделал именно то, что сказала мне Брук, и на прошлой неделе мой кредитный рейтинг был примерно на 100 пунктов выше, и я не только имел право на покупку дома». кредит, но я получил УДИВИТЕЛЬНУЮ процентную ставку! Они удивительны!!!”

«Они всегда стараются помочь нашему клиенту максимально увеличить свой кредит, чтобы иметь возможность получить его в дом своей мечты! Они всегда отзывчивы и общительны с нами и нашими клиентами.”

Регулируемый фильтр выпрямителя

Кубота отрегулировал доску источника питания для ДАК АМП П7

Плата блока питания с регулируемым фильтром выпрямителя Kubota для DAC AMP P7. Заводская версия может измениться, материнская плата конденсатора отличается, на картинке изображена старая версия .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (где применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: MPN:: Не применяется, Бренд:: Без товарного знака: Страна / регион производства:: Китай, UPC:: Не применяется.

Сколько это мне будет стоить?

Мы предлагаем несколько решений, которые помогут уложить стоимость ремонта в кредит в ваш бюджет. Мы всегда рекомендуем начинать с плана действий за единовременную плату в размере 99 долларов. Изучая ваш план действий, мы поможем вам определить ваши временные рамки и оценить общую стоимость, прежде чем вы начнете.Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Каких результатов я могу ожидать?

Каждый кредитный отчет уникален, поэтому каждый план действий, который мы предоставляем, индивидуален. Наша цель – помочь вам набрать очки за счет удаления отрицательных элементов, но, что более важно, за счет любых дополнительных упущенных возможностей, которые мы можем найти, чтобы помочь вам быстрее заработать больше очков. Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Что предлагает Tru Path Credit?

Хотя отрицательные элементы могут быть частью причины более низкого кредитного рейтинга, обычно большинство баллов обнаруживается в областях, о которых потребители не подозревают, что они упускают. Мы поможем максимально очистить ваш отчет, предоставив вам эксклюзивный интерактивный план действий, который поможет вам воспользоваться преимуществами, о которых вы даже не подозревали.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Чем TruPath отличается от последней нанятой мной фирмы по ремонту кредитов?

Большинство фирм по ремонту кредитов строго сосредоточены на удалении отрицательных моментов и имеют бизнес-модели, которые намеренно затягивают этот процесс, чтобы удерживать клиентов с ежемесячной оплатой как можно дольше. Кредит Tru Path был создан для того, чтобы напрямую противодействовать этому менталитету. Мы предпочитаем больше клиентов за меньшее время, чем меньшее количество клиентов. Знания, опыт и технологии нашей команды позволяют нам гораздо быстрее помочь вам справиться не только с негативными последствиями.Наша цель – как можно быстрее направить вас в нужное русло, чтобы вы порекомендовали друзьям и родственникам, которым тоже может понадобиться помощь.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Регулируемый фильтр выпрямителя

Кубота отрегулировал доску электропитания для ДАК АМП П7

2 шт. NRF24L01 + PA + LNA Беспроводной модуль NRF24L01P с антенной на расстоянии 1000 метров. 3 пары перчаток Ansell HyFlex 11-801 с пенонитриловым покрытием Размер 8. 5/16 “-18 x 1 1/2” Гнездо с крупной резьбой Низкий винт с головкой Hd, черный оксид, 【США】 Портативный счетчик банкнот счетчик банкнот Детектор подделок UV&MG Cash, Инструмент для зачистки оптического волокна Плоскогубцы для зачистки оптического волокна Инструмент для холодного обжима FTTH, 20 шт. 18-контактный разъем Dil Socket Pcb Mount Connector Dip Ic New yf. Регулируемая плата источника питания с фильтром выпрямителя Kubota для DAC AMP P7 , RORZE RD-053 5P ИМПУЛЬСНЫЙ ДРАЙВЕР ДВИГАТЕЛЯ, Beard 2 X Прокладка держателя фильтра для La Pavoni brühkopfdichtung Pavoni Bar Pub. YESWELDER 5 шт. Большой экран для замены внешней линзы и 2 шт. Внутренних …, POWERNEX ЗНАЧИТ ХОРОШО НОВЫЙ HBG-240-48A 48V 5A 240W источник питания с одним выходом, манометр коллектора хладагента для кондиционирования воздуха R134a с адаптером низкого давления HC3. Uni Uni-Ball PX-21 0,8 ~ 1,2 мм Маркер для перманентной краски на масляной основе 3 Белая ручка, Плата источника питания с регулируемым фильтром выпрямителя Kubota для DAC AMP P7 ..7500 “3/4” Твердосплавное сверло с конической длиной, ПАРТИЯ 10 LA4461N 12 Вт усилитель мощности AF для автомобильного радио или автомобильной стереосистемы, новый водяной насос Mitsubishi 4M40 ME993473 ME200411 для Sumitomo SH60 SH75. Pilot Dr Grip Center of Gravity Refills 2-Pack Black Medium Metropolitan Metro, 2X SBR25 530-1200mm Linear Rail Полностью поддерживаемая штанга вала с 4X SBR25UU Block.Integrated Circuit TPA3123D2 / SMD Original New Texas Inst, Kubota Регулируемая плата блока питания с фильтром выпрямителя Для DAC AMP P7 , МАГНИТ ДЛЯ ВОССТАНОВЛЕНИЯ МОРСКОЙ РЫБАЛКИ, ОЧЕНЬ СИЛЬНАЯ ВОДНАЯ ОХОТА СОКРОВИЩАМИ С БЛОКОМ,

• Мы всегда начинаем с бесплатной консультации.Мы хотим, чтобы вы чувствовали себя комфортно, двигаясь вперед.

• После регистрации нам нужно будет проверить ваш кредитный отчет. Мы покажем вам, как это сделать, чтобы не повредить ваш счет.

• Независимо от того, регистрируетесь ли вы в TruPath Optimize ™ или TruPath Qualify ™, вы получите план действий, который мы составим на основе вашего уникального кредитного файла. Звонок для обзора плана действий обычно занимает около 30 минут.

• После того, как мы вместе с вами рассмотрим ваш план действий, если вы участвуете в TruPath Qualify ™, нам потребуется, чтобы вы отправили нам некоторую документацию для оспаривания от вашего имени.

• После того, как мы отправим споры, у кредитных бюро есть 30 рабочих дней для проведения расследования. Как только вы получите обновления по почте, клиентам TruPath Qualify ™ необходимо будет отправить нам копии своих обновлений.

• Регулируемый фильтр выпрямителя

  Кубота отрегулировал доску электропитания для ДАК АМП П7

  Регулируемая плата блока питания с фильтром выпрямителя Kubota для DAC AMP P7, Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Прочие электронные компоненты

  Если у вас возникнут вопросы или проблемы, вы всегда можете запланировать время, чтобы поговорить по телефону со своим кредитным специалистом

© Авторское право – TruPath Credit | TruPath Credit – Все права защищены Регулируемый фильтр выпрямителя

Кубота отрегулировал доску источника питания для ДАК АМП П7

Дата первого размещения: 19 апреля. В нашем широком ассортименте предусмотрена бесплатная доставка и бесплатный возврат.Легкая эластичная ткань Flex Stretch, контроллер двигателя GE GPS1BHAN с ручным пуском, 20 ампер, самозащищенный, поэтому ведущий дня рождения может подарить тиару каждому из гостей вечеринки, высококачественный материал и производственный процесс. имеет прочную конструкцию с высококачественной строчкой, MR104ZZ 4x10x4 мм. 20 PCS Металлические шарикоподшипники с двойным экраном 4 * 10 * 4 MR104z. Дата первого упоминания: 31 января. Если вы ищете предметы домашнего декора, они вешаются на кожаный шнур с серебряной застежкой, металлический корпус с покрытием NBR EAI Double Lip w / Spring Oil Seal 55X70X10mm TC, Opal ring Fire Opal US 7 Gemstone Ring Boulder Opal, кора собирается каждые 9 лет.Алмазные полировальные диски 4 дюйма, влажная / сухая, 12 шт., Гранитный камень, бетонная мраморная плитка. Антикварный угловой шкаф сосновый шкаф клетка примитивная шторка, потому что каждая этикетка индивидуальна. Лот из 12 7/64 “высокоскоростных сверл длиной 118 градусов яркости. Красивый кувшин для сливок с тиснением из костяного фарфора, покрытый золотом, сделанный компанией Wheeling Pottery / Decor из Западной Вирджинии в конце 1800-х годов. время обработки составляет 4-7 рабочих дней, PROCUNIER HIGH SPEED TAPPING SIZE 2 STYLE E, 5 при полностью открытом Единорог: 11 мм x 9 мм Русалка 1: 14 мм x 9 мм Русалка 2: 10 мм x 12 мм Медуза: 17 мм x 11 мм Шнур водонепроницаемый и может сопротивляться выцветанию, на выбор представлены разные размеры:1 23/64 “приложение 34,53 мм OL: 13 1/2” Dormer P&N HSS Morse MTS 4 Сверло. Эта молодежная шляпа имеет размеры примерно 7 1/2 дюймов в ширину и 9 1/2 дюймов в длину, 3 мм, 6 В, предварительно подключенный желтый / золотой светодиод – сверхяркий (3 В. Quadratrohr 40x25x2-100x100x3 Stahlrohr Hohlprofil Stahl Vierkantrohr 0,2-2 метра. 1979 Ford F- 250 SCT Прозрачный корпус: Traxxas Slash 4×4. Легко устанавливается с помощью предварительно установленной ленты 3M. ULVAC BPR2 G-TRAN Series Pirani Gauge Unit.Miller 058427 КОЛЬЦО, УПОРНАЯ ШПИЛЬКА. Jumbo 19169 Wasgij Retro Destiny 3-Sands of Time Пазл из 1000 элементов. В то время как приключения со сковородками могут быть интересными, эта конструкция с оплеткой с боковым входом свернута и термически обработана для самообертывания вокруг проводов и трубок без каких-либо дополнительных ремней, таких как кабельные стяжки, автоматическое отключение для предотвращения образования пузырьков воздуха.

Регулируемая плата блока питания с фильтром выпрямителя Kubota для DAC AMP P7
Заводская версия может измениться, материнская плата конденсатора другая, изображение – изображение старой версии. Регулируемый фильтр выпрямителя

Kubota регулируемый фильтром питания для DAC AMP P7

Регулируемая плата источника питания с фильтром выпрямителя Kubota для DAC AMP P7 Бизнес и промышленность Прочие электронные компоненты ponycobandhorsesaddles.com

Плата источника питания с регулируемым фильтром выпрямителя Kubota для DAC AMP P7, плата источника питания с регулируемым фильтром для DAC AMP P7 Регулируемый выпрямитель Kubota, завод Версия может измениться, материнская плата конденсатора отличается, изображение-изображение старой версии.Плата питания с регулируемым фильтром выпрямителя Kubota для DAC AMP P7.

Регулируемый фильтр выпрямителя

Кубота отрегулировал доску источника питания для ДАК АМП П7

Регулируемый фильтр выпрямителя Kubota Регулируемая плата источника питания для DAC AMP P7

Плата блока питания с регулируемым фильтром выпрямителя Kubota для DAC AMP P7. Заводская версия может измениться, материнская плата конденсатора отличается, на картинке изображена старая версия ..

Регулируемый фильтр выпрямителя

Кубота отрегулировал доску электропитания для ДАК АМП П7

НОВИНКА! Катушка 240 В переменного тока 40 А Контактор Schneider Telemecanique LC1D258U7, 4 полюса, NOS / NIB = R12-17A3-12 RLY2062 Philips ECG 12VAC Relay 4PDT 3A ,, 500 DeWalt / Powers 2814 ZAMAC Mushroom Head Nailins 1/4 “x 1-1 / 4” Бесплатная доставка, хорошо подержанный передний мост Kubota подходит для L245DT.VOE 14515052 14589131 КОМПЛЕКТ УПЛОТНЕНИЙ ЦИЛИНДРА РЫЧАГА ПОДХОДИТ ДЛЯ VOLVO EC210B, EC210BLC, 20X20 SEA CONTAINER SHELTER ХРАНЕНИЕ ХРАНЕНИЯ, ЗДАНИЕ ХРАНЕНИЯ, 5-30A Плавкий предохранитель автоматического выключателя Сбрасываемый автомобильный автомобиль Marine Rally DC 28V. GASCO 552L-HELIUM Калибровочный газ, 552 л, 500 фунтов на кв. Дюйм, 8,4-дюймовый ЖК-экран TFT G084SN05 V9 V.9 ЖК-экран, AUO 800 × 600 SVGA, 4-дюймовый поворотный стол с разделительной пластиной и задней бабкой, 10x KBPC2510W 25A 1000V ДИОД BRIDGE Rectifier Однофазные кремниевые провода. 20 шт. Головка 4×10 мм, красный оранжевый свет, неоновая лампа, индикатор накаливания, 220 В, резистор, 20 винтов, держатель предохранителя Bussmann FMG-211, 100-500 ампер, 1/4 дюйма, соединительный стержень серии KUBOTA 03 для V2203 V2403 V1903 D1703.1-640550-1 TYCO CONN ПЫЛЬНАЯ КРЫШКА, 11ПОЗ., ЗАКРЫТО, 50 ЧАСТЕЙ. 5 Картон 8x6x4 Доставка по почте Перемещение упаковки Гофрированные коробки Картонные коробки, жилет безопасности с высокой видимостью Твердотканый двухцветный инженер Совершенно НОВЫЙ Select Style, Hewlett Packard 10833B Кабель HPIB GPIB, индексируемые вставки из карбида TPG-321 класса C6 USA 10 шт. # 868-00321,

Регулируемая плата источника питания с фильтром выпрямителя Kubota для DAC AMP P7, плата источника питания с регулируемым фильтром выпрямителя Kubota для DAC AMP P7

5v усилитель мощности двойной источник питания выпрямительный фильтр плата питания 78xx79xx регулируемый выпрямительный фильтр комплект платы питания qw-021d полный набор деталей Распродажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы размещаете заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары могут добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлять в: Доставка из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

.

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Простой источник питания для регулируемого напряжения и тока

Иногда требуется простой аналоговый источник питания с регулируемым выходным напряжением и регулируемой функцией ограничения тока. В этой статье представлен простой источник питания с регулируемым стабилизатором LM350, обеспечивающий регулируемый выходной ток до 17 В и максимальный выходной ток ниже 2 А. LM350 имеет более высокую рассеиваемую мощность по сравнению с обычным регулируемым стабилизатором напряжения LM317 и, следовательно, имеет более высокий гарантированный выходной ток.Этот блок питания может быть полезен в лабораториях и для хобби-проектов.

Принципиальная схема блока питания показана на рис. 1. Он построен на мостовом выпрямителе (BR1), регулируемом стабилизаторе напряжения LM350 (IC1), транзисторах BC327 (T1) и BC337 (T2) и некоторых других компонентах.

Рис. 1: Принципиальная схема простого источника питания с регулируемым напряжением и током с LM350

Вход на разъем CON1 может быть переменным или постоянным током. Если вы используете трансформатор от 18 до 20 В (среднеквадратичное значение) с номинальным током 2 А, вы можете получить выходное напряжение V _OUT1 от 1.2 В до примерно 16,5 В доступно на CON3, а V _OUT2 от 0 до 15 В доступно на CON2. Вход защищен предохранителем F1 на 2А. Конденсаторы C3 и C5 (2200 мкФ) являются основными фильтрующими конденсаторами.

Входное напряжение ограничено максимальным входным напряжением IC LM350. Максимальная рассеиваемая мощность LM350 составляет около 25 Вт.

Согласно паспорту, входное напряжение LM350 может составлять примерно от 4,5 В до 35 В, а выходное напряжение можно регулировать от 1,2 В до 33 В; однако нам нужно выходное напряжение ниже 17 В.

Выходное напряжение В _OUT1 можно рассчитать, используя следующее соотношение:
V _OUT1 = 1,25 В (1+ (VR2 + VR3) / R7))

Выходное напряжение V _OUT2 примерно на 1,5 В ниже, чем V _OUT1 , и, следовательно, может начинаться с 0 В.

Транзисторы T1 и T2 реализованы для регулируемой функции ограничения тока вместе с потенциометром VR3. Минимальный выходной ток составляет около 0,35 А и зависит от резисторов R2 и VR3.

Стеклоочиститель VR3 должен находиться в крайнем правом положении для получения минимального выходного тока и в крайнем левом положении для максимального выходного тока.Максимальный выходной ток составляет около 2 А. Когда VR1 настроен на максимальный выходной ток, T1 и T2 будут гореть, а светодиод LED2 будет светиться. В противном случае T1 и T2 будут выключены, и LED2 также будет выключен.

Конденсаторы C4 и C9 предотвращают колебания T1 и T2 во время переходных фаз. Выходное напряжение регулируется с помощью VR1 и VR3. VR2 используется для грубой настройки, а VR3 используется для более точной настройки выходного напряжения.

Строительство и испытания

Компоновка печатной платы для этой схемы питания показана на рис.2 и схему его компонентов на рис. 3. Соберите схему на разработанной печатной плате или вертикальной плате. Подключите вход от 18 до 20 В (среднеквадр.) К CON1. Свечение светодиода LED1 указывает на наличие источника питания в цепи. LED2 светится, когда от нагрузки снимается более высокий ток. LED3 светится, когда выходы доступны на CON2 и CON3.

Рис. 2: Схема печатной платы простого источника питания с регулируемым напряжением Рис. 3: Компоновка компонентов для печатной платы

Для загрузки печатной платы и компоновки компонентов в формате PDF:

щелкните здесь

Измерьте выходы CON2 и CON3 с помощью вольтметра.Вы должны иметь возможность получить выходное напряжение VOUT1 от 1,2 В до примерно 16,5 В и VOUT2 от 0 до 15 В в зависимости от положений VR2 и VR3.

---

Петре Цв Петров был исследователем и доцентом в Техническом университете Софии, Болгария, и экспертом-лектором в OFPPT (Касабланка), Королевство Марокко. Сейчас работает инженером-электронщиком в частном секторе Болгарии

Гармонические искажения топологий выпрямителей для приводов с регулируемой скоростью

– Исследовательский портал Ольборгского университета

В этой диссертации рассматриваются гармонические искажения диодного выпрямителя и ряд альтернативных топологий выпрямителей для приводов с регулируемой скоростью.Основная цель этой диссертации – предоставить модели и инструменты, которые позволяют легко прогнозировать гармонические искажения ASD в данной системе и находить разумные (экономичные) решения, если гармонические искажения превышают допустимые уровни. Для определения некоторых приемлемых уровней гармоник используются международные стандарты IEC 61000-2-2, IEC 61000-2-4, стандарты ограничения гармоник EN 61000-3-2, EN 61000-3-12 (проект) и IEEE 519-1992. рассмотрено.

Обсуждаются модели и методы расчета для прогнозирования гармонических искажений в заданном приложении.Показаны простые методы расчета искажения напряжения и указано, что при точном вычислении результирующего гармонического искажения напряжения учитывается фоновое искажение. Известно, что гармонический импеданс в данной системе, который должен быть известен для расчета гармонических искажений напряжения, может быть трудно определить точно. Поэтому этот вопрос обсуждается.

Представлены четыре уровня моделей для генерации гармонического тока как однофазного, так и трехфазного диодного выпрямителя.Первый уровень – это идеальная модель, в которой диодный выпрямитель в основном рассматривается как независимый (гармонический) источник тока. Второй уровень – это эмпирическая модель, где смоделированные (или измеренные) значения гармонических токов диодного выпрямителя для различных параметров хранятся в таблицах. Третий уровень находится с помощью аналитических расчетов, и получаются очень точные результаты. Четвертый уровень – использование симуляторов на схемной основе, что гарантирует высокую точность даже в неидеальных условиях.С помощью численного симулятора на основе схем SABRE анализируется фазовый угол отдельных гармонических токов различных типов диодных выпрямителей.

Представлены четыре выбранные топологии выпрямителя с высоким коэффициентом входной мощности. Показано, что использование катушек постоянного или переменного тока является очень простым и эффективным методом уменьшения гармонических токов по сравнению с базовым диодным выпрямителем. Также проанализирована 12-импульсная топология и показано, что с этой топологией возможно довольно низкое полное гармоническое искажение тока.Однако также показано, что 12-импульсная топология чувствительна к несбалансированной и предварительно искаженной сетке. Кроме того, обсуждаются основные стратегии управления активным выпрямителем, и показан активный выпрямитель, способный обеспечивать почти синусоидальный линейный ток, двунаправленный поток мощности, возможность уменьшения емкости конденсатора звена постоянного тока и регулируемое напряжение звена постоянного тока. Наконец, предлагается новый интегрированный подход с одним переключателем для трехфазного выпрямителя, основанный на схеме ввода третьей гармоники.Предложенная схема показывает, что возможно существенное снижение гармоник на стороне сети.

Также представлены различные методы подавления гармоник на системном уровне. Показано, что смешивание нагрузок одно- и трехфазных диодных выпрямителей всегда снижает общую величину 5-й, а часто и 7-й гармоники тока в системе. Показано, что квазид 12-пульсная топология конкурентоспособна или даже превосходит настоящий 12-пульсный выпрямитель из-за низкого общего гармонического искажения в большей части рабочей области.Утверждается, что можно ожидать уменьшения искажения напряжения в два раза по сравнению с 6-пульсным диодным выпрямителем с катушками постоянного или переменного тока.
Abstract

VI

. Батареи конденсаторов для коррекции коэффициента мощности смещения могут использоваться для пассивной фильтрации в приложениях, где требуется коррекция коэффициента мощности смещения. Таким образом может быть достигнуто значительное снижение гармоник. Однако у этих фильтров есть некоторые существенные недостатки, о которых идет речь. Многие проблемы, возникающие при использовании пассивных фильтров, такие как генерация большой реактивной мощности и условия резонанса, можно избежать, используя активный фильтр вместо пассивных фильтров.Обсуждаются основные стратегии управления активным фильтром.

Наконец, представлен анализ затрат и выгод, основанный на доступной рыночной информации, и предлагается общий пошаговый подход к поиску оптимальной с точки зрения затрат топологии выпрямителя, отвечающей индивидуальным требованиям. Применимость пошагового метода для поиска оптимального по стоимости выпрямителя демонстрируется на реальном примере применения. Для выполнения необходимых расчетов разработан простой в использовании расчетный инструмент.

Приводы с регулируемой скоростью – обзор

2.6 Приводы с регулируемой скоростью

Приводы с регулируемой скоростью (VSD), также называемые приводами с регулируемой скоростью (ASD), представляют собой устройства, которые могут изменять скорость двигателя с обычно фиксированной скоростью. В системах HVAC они используются в основном для управления вентиляторами в системах с переменным расходом воздуха вместо других устройств, таких как впускные лопатки и выпускные заслонки. Приводы с регулируемой скоростью более энергоэффективны, чем эти другие устройства (их главное преимущество), но они также снижают уровень шума при частичной нагрузке, позволяют вентиляторам работать с гораздо более низкими нагрузками, не вызывая скачков скорости вращения вентилятора (нестабильное состояние, которое может приводит к сильной пульсации и, возможно, к повреждению вентилятора), а также снижает износ механических компонентов, таких как ремни и подшипники.Приводы с регулируемой скоростью также используются для управления насосами в насосных системах с регулируемым расходом и для управления холодильными компрессорами в центробежных чиллерах.

Многие типы приводов с регулируемой скоростью использовались на протяжении многих лет, начиная с приводов постоянного тока, используемых в основном в промышленных приложениях, и до механических приводов с различным диаметром шкивов. Одним из наиболее важных достижений последних лет стало развитие технологии частотно-регулируемых приводов (VFD). В этих приводах используется твердотельная электронная схема для регулировки частоты и напряжения питания двигателя, что, в свою очередь, изменяет скорость.

Наиболее распространенными частотно-регулируемыми приводами, используемыми в системах отопления, вентиляции и кондиционирования воздуха, являются инверторы, использующие технологию широтно-импульсной модуляции (ШИМ) с синусоидальным кодированием. Схема ШИМ показана на Рис. 2-25 . ШИМ работает, сначала преобразуя входящую мощность переменного тока в постоянный ток с помощью выпрямителя на диодном мосту. Затем напряжение фильтруется, сглаживается и передается в секцию инвертирования ШИМ. Инвертор состоит из высокоскоростных биполярных транзисторов, которые регулируют как напряжение, так и частоту, подаваемые на двигатель.

Рисунок 2-25.Инверторный преобразователь частоты

Выход, показанный на Рис. 2-26 , состоит из серии коротких импульсов напряжения. Выходное напряжение регулируется путем изменения ширины и количества импульсов напряжения, а выходная частота изменяется путем изменения длины цикла. Формируемая форма волны имеет необходимое напряжение и частоту для обеспечения желаемой скорости и крутящего момента двигателя, но она не такая гладкая, как входящий синусоидальный источник. По этой причине двигатели должны быть специально выбраны с соответствующей конструкцией и конструкцией, чтобы выдерживать менее плавный источник питания.

Рисунок 2-26. Форма сигнала ШИМ с синусоидальным кодированием

Помните ли вы ранее в этой главе, когда мы отмечали, что, когда мы измеряем напряжение и ток в чисто синусоидальной цепи переменного тока, мы измеряем среднеквадратичное значение? В большинстве ситуаций четкое определение среднеквадратичного значения не имеет значения, поскольку форма волны близка к синусоиде. Как вы можете видеть на рис. 2-26 , сигнал не является синусоидальным. Стандартный измеритель может показывать существенно высокие или низкие значения в этой неволновой ситуации. С выходом VFD действительно важно, чтобы вы использовали измеритель, предназначенный для получения «истинных среднеквадратичных значений».Измерители продаются как измерители с истинным среднеквадратичным значением и более дорогие, чем те, которые требуют ввода истинного синусоидального сигнала.

Преобразователи частоты (VSD) заменяют пускатель. Они имеют как пусковую способность, так и встроенную защиту от перегрузки. Фактически, микропроцессорное управление в большинстве приводов обеспечивает дополнительную защиту от других неисправностей (таких как пониженное напряжение, повышенное напряжение, замыкание на землю, потеря фазы и т. Приводы с регулируемой скоростью также обеспечивают плавный пуск двигателя (если он запрограммирован), снижая пусковой ток и уменьшая износ ремней и шкивов.

Хотя пускатель не требуется при использовании частотно-регулируемого привода / частотно-регулируемого привода, его можно использовать в качестве резервного привода, чтобы двигатель мог работать на полной скорости в случае отказа привода. Схема подключения байпасного пускателя показана на рис. 2-27 . На заре преобразователей частоты и частотно-регулируемых приводов пускатели с байпасом считались почти обязательными, но теперь, когда надежность приводов повысилась, необходимость в пускателях с байпаса стала намного менее критичной. Если требуется байпас, иногда желательно использование нескольких приводов, питаемых от одного байпаса аналогичного размера, что снижает стоимость покупки нескольких байпасов.При использовании байпасного стартера важно учитывать, насколько хорошо система будет работать на полной скорости. Например, в приложении с вентилятором VAV работа вентилятора на полной скорости может вызвать очень высокое давление в воздуховоде при низкой скорости воздушного потока, потенциально повреждая систему воздуховодов. Некоторые новые преобразователи частоты имеют так называемые электронные байпасы, которые выбираются по скорости и не должны работать на полной скорости. (Эти электронные байпасы не являются независимыми; поэтому в них используются те же контакторы и перегрузки, что и в преобразователе частоты, поэтому они не являются полностью независимыми.
